2 STEINZEUG-KERAMO ZAKŁADY PRODUKCYJNE: Niemcy: Frechen i Bad Schmiedeberg Belgia: Hasselt PRACOWNICY: ogółem 530 PRODUKTY: RYNKI: Kamionkowe rury i kształtki, studnie i osprzęt Europa Bliski i Daleki Wschód Kraje zamorskie

3 3 NIEZAWODNOŚĆ BEZ KOMPROMISÓW. KOMPLETNE ROZWIĄZANIE SYSTEMOWE. Steinzeug-Keramo GmbH, przedsiębiorstwo Wienerberger AG, jest największym w Europie producentem rur i kształtek kamionkowych stosowanych przy budowie kanalizacji sanitarnej. Produkcja naszych produktów odbywa się w trzech zakładach produkcyjnych w Niemczech i Belgii. Nasze produkty stosowane są na całym świecie. Jeden materiał jedno rozwiązanie systemowe. W myśl tego hasła, cały nasz asortyment wraz z jego osprzętem jak na przykład manszeta ceramiczna, stanowią rozwiązanie techniczne o jak najwyższej jakości. Kompatybilność osprzętu Keramat, pierścieni wyrównawczych, elementów uszczelniających, potwierdzona jest na każdym kroku budowy kanalizacji sanitarnej z systemów Steinzeug Keramo. NOWOŚĆ: MANSZETA ZE STALI NIERDZEWNEJ N/H (STRONA 8) Produkty Steinzeug Keramo łączą w sobie bezpieczeństwo, niezawodność oraz ekonomiczność w procesie odprowadzania ścieków. Nasze rozwiązania systemowe spełniają najwyższe wymogi w zakresie odpowiedzialności za środowisko naturalne, zrównoważony rozwój oraz okres użytkowania. Począwszy od pozyskiwania surowca naturalnego - gliny, poprzez produkcję aż po fachowy montaż, systemy nasze gwarantują okres użytkowania wynoszący powyżej stu lat. Serwis bezpośrednio i online MATERIAŁY INFORMACYJNE SEMINARIA DOKUMENTACJA TECHNICZNA PROJEKTOWANIE WYKONANIE KONSTRUKCJI WZORCOWE PRZEDMIARY ROBÓT (MLV) Z zaangażowaniem wspieramy naszych klientów i partnerów, towarzyszymy im we wszystkich działaniach i udzielamy odpowiedzi na wszystkie pytania dotyczące budowy kanalizacji. Nasi kompetentni pracownicy świadczą usługi doradztwa technicznego na całym świecie. INFOPOOL PROGRAM DO OBLICZEŃ STATYKI INFOPOOL PROGRAM DO OBLICZEŃ HYDRAULICZNYCH INFOPOOL PROGRAM DO OBLICZEŃ STUDNI INFOPOOL KALKULATOR MANSZET.. Regionalni partnerzy... Osobiste doradztwo na budowie. System informacyjny online dostępny 24h na dobę Wejdź na nasz serwis usług - Infopool na

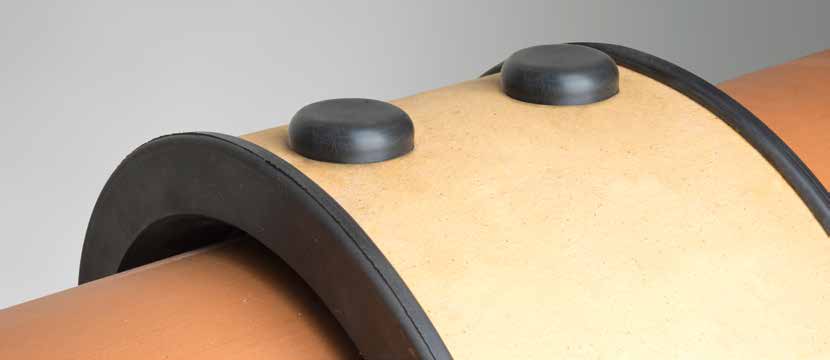

4 SIODŁA Siodło C i F Przyłącza powykonawcze na: Rurach kamionkowych zgodnych z EN 295 Rurach kamionkowych przeciskowych zgodnych z EN 295 Rurach betonowych zgodnych z EN 1916 i DIN V 1201 Rurach żelbetowych zgodnych z EN 1916 i DIN V 1201 Siodło kamionkowe typu C DN 150 i DN 200 Średnica otworu wierconego: DN 150: 200 ± 1 DN 200: 257 ± 1 Siodło typu F z elastomeru kauczukowego/ ABS DN 125, DN 150 i DN 200 Średnica otworu wierconego: DN 125: 152 ± 1 DN 150: 172 ± 1 DN 200: 232 ± 1

5 5 KERAMAT Siodła Siodło C i F zastosowanie w zależności od materiału, średnicy nominalnej oraz grubości ścianki Rury kamionkowe zgodne z EN 295 i ZP WN 295 Średnica nominalna Rury kielichowe Siodło* DN DN 125 DN 150 DN N 200 H 250 N F F 250 H F F 300 N F F 300 H F F 350 N F F 400 N C 40 F 400 H C 40 F 450 H C 40 F 500 N C 40 F 500 H C 40 F 600 N C 40 F 600 H C 40 F 700 H C 70 C H C 70 C H C 100 C H C 100 C H C 100 C H C 100 C 100 Średnica nominalna Rury przeciskowe Siodło* DN DN 125 DN 150 DN F F 250 F F 300 F F F 400 C 70 C C 70 C C 70 C C 70 C C 70 C C 100 C C 100 C C 100 C C 100 C 100 * Rodzaj siodła dobierany jest w zależności od grubości ścianki rury. Rury betonowe i inne Siodło Grubość ścianki C C C C C C C C W przypadku rur żelbetowych należy zwracać uwagę na to, aby zbrojenie było przykryte. Siodło typu F KeraMat Instrukcje montażu naszych akcesoriów dostępne są online. Strona została zoptymalizowana do wyświetlania na urządzeniach mobilnych. Wykorzystaj kod QR.

6 6 WYKONAWSTWO siodła Siodło typu C40, DN 150 Siodło typu C160, DN 150 Siodło C40, DN 150 Siodło typu C Siodło ceramiczne wyposażone w elastomerową uszczelkę wargową DN 150 / DN 200 Nawiertka na rurach średnio- i wielkogabarytowych Grubość ścianki od 40 do 200 Rury kamionkowe od DN 400 Siodło typu F Siodło ABS z kielichem wykonanym z elastomeru kauczukowego. DN 125 / DN 150 / DN 200 Nawiertka na średnicach mniejszych Rura kamionkowa od DN 250, przeciskowa rura kamionkowa od DN 200

7 7 WYKONAWSTWO siodła Wykonanie nawiertki na rurach kamionkowych Zgodnie z EN 1610 przyłącza powinny być umiejscowione w górnej części obwodu rury, najlepiej pod kątem 45 w stosunku do osi kanału. Odstępy pomiędzy nawiertakami oraz w stosunku do kielicha bądź bosego końca muszą wynosić co najmniej 250. Przy wystarczającej długości rury, dopuszczalne jest wykonanie maksymalnie dwóch nawiertek, a minimalny odstęp w świetle nie może być mniejszy niż 250. W przypadku rozbieżnych wariantów należy wykonać sprawdzające obliczenia statyki. Typ 2B do obciążeń ponadnormatywnych D B D B = średnica otworu wierconego Siodło na szczycie rury. Siodło przesunięte w prawo i w lewo Przekrój poprzeczny D B D B D B = średnica otworu wierconego Siodło - prawe Siodło - lewe Widok z boku

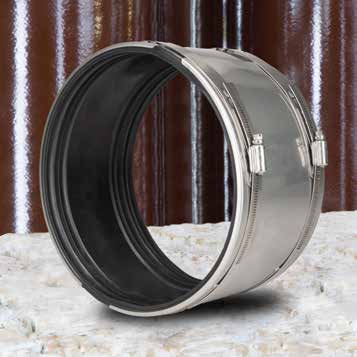

8 8 MANSZETA ZE STALI SZLACHETNEJ N/H ONE 4 ALL Manszeta - cztery możliwości zastosowania.. Manszeta gwarantująca bezpieczeństwo oraz wysoką wytrzymałość... Spełnia wymogi normy EN 295 pod względem szczelności, odchyleń kątowych oraz siły ścinającej.. Zminimalizowanie stanów magazynowych w hurtowniach i na placu budowy.. Wykluczone niebezpieczeństwo pomyłki.. System RE (patrz strona 12)

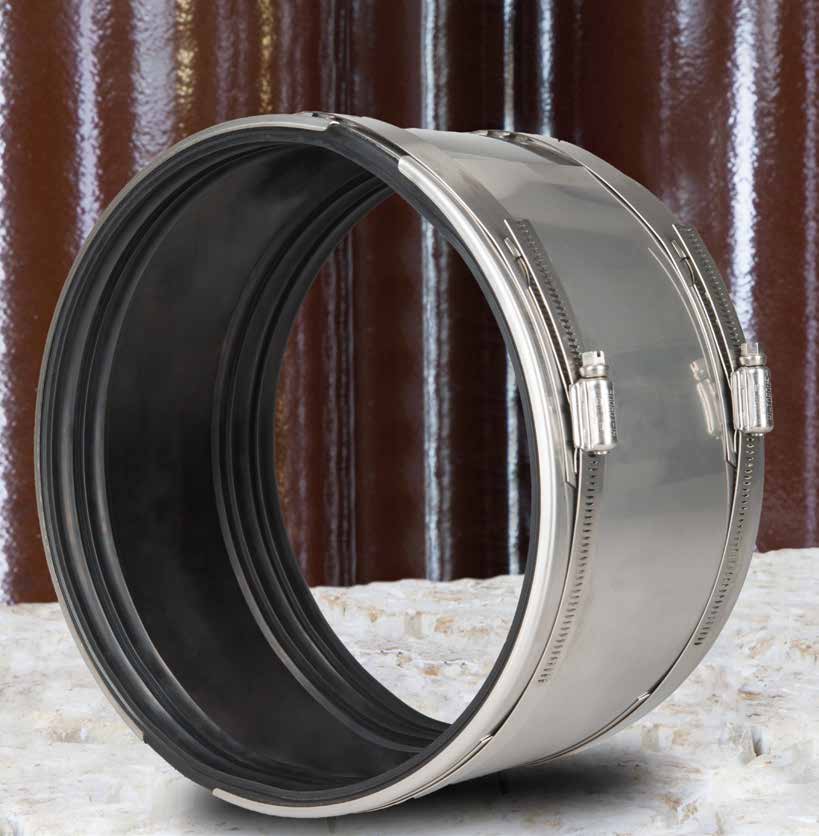

9 9 KERAMAT Manszeta ze stali szlachetnej N/H NOWOŚĆ! Typ 2A obciążenie normatywne Typ 2A obciążenie ponadnormatywne Manszeta ze stali szlachetnej N/H Typ 2B obciążenie normatywne Typ 2B obciążenie ponadnormatywne Manszeta ze stali szlachetnej N/H do łączenia dwóch bosych końców rur Uniwersalne rozwiązanie do łączenia rur normatywnych oraz ponadnormatywnych: Manszeta dla czterech przypadków zastosowania. Pomaga ona nie tylko w minimalizacji stanów magazynowych w hurtowniach oraz na placu budowy, zapobiega również pomyłkom, ponieważ pasuje do wszystkich zastosowań w obrębie jednej średnicy nominalnej. Ponadto manszeta KeraMat ze stali szlachetnej N/H przekonuje również z ekonomicznego punktu widzenia. Kolejna zaleta: zintegrowany system RE. Średnica nominalna Zakres szerokości Szerokość Klasa nośności DN zewnętrzna d / 200 / / / 240 W przypadku połączenia rur o dwóch klasach wytrzymałości, należy zastosować pierścienie wyrównawcze.

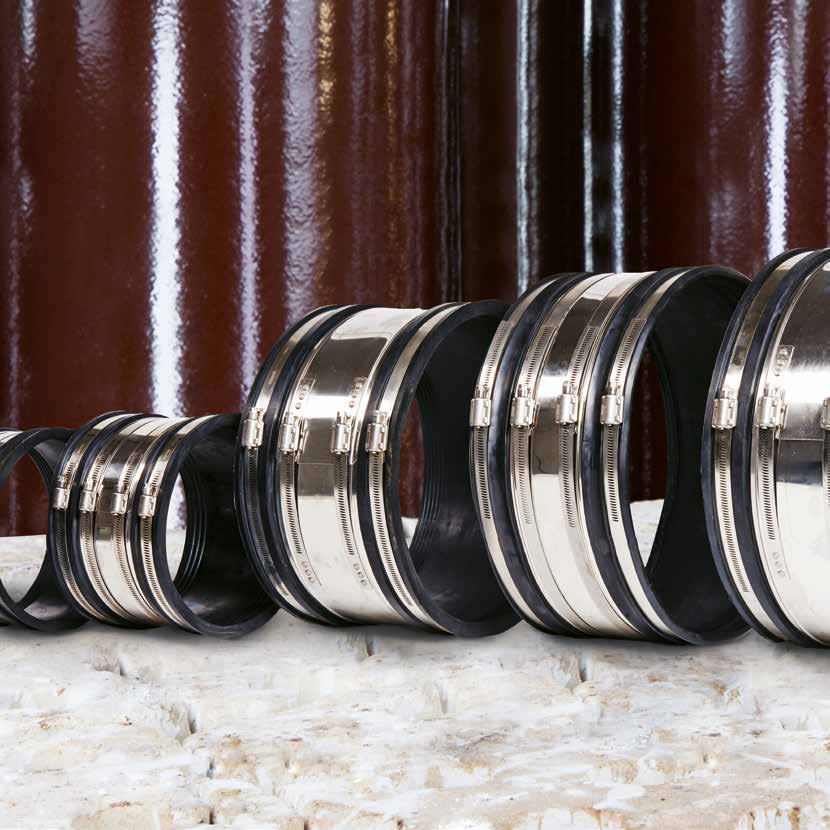

10 MANSZETY XXX xxx REPARACYJNE Typ 2B Getoxte Verbindungen, 2,5 bar dicht, DIBt-Zulassung Z Z INFOPOOL KALKULATOR MANSZET Manszety reparacyjne typ 2A i typ 2B Manszety reparacyjne KeraMat do łączenia dwóch bosych końców rur w klasie normatywnej (typ 2A) i ponadnormatywnej (typ 2B), w zakresie średnic nominalnych od DN 100 do DN Manszety reparacyjne z pierścieniami wyrównawczymi o grubościach 4, 8, 12, 16, 24 i 32 do łączenia dwóch bosych końców o różnych średnicach zewnętrznych od 160 do Pierścień wyrównawczy KeraMat

11 11 KERAMAT Manszety reparacyjne Typ 2A Obciążenie normatywne Typ 2B Obciążenie normatywne Średnica nominalna Zakres szerokości Szerokość Klasa nośności Średnica nominalna Zakres szerokości Szerokość Klasa nośności DN zewnętrzny d 3 DN zewnętrzny d / / Typ 2A Obciążenie ponadnormatywne* Typ 2B Obciążenie ponadnormatywne* Średnica nominalna Zakres szerokości Szerokość Klasa nośności Średnica nominalna Zakres szerokości Szerokość Klasa nośności DN zewnętrzny d 3 DN zewnętrzny d Manszety reparacyjne typu 2B, wymiary specjalne dostępne są w średnicach zewnętrznych od 100 do L *szczelność 2,5 bar, dopuszczenie DIBt Z

12 RE-SYSTEM Od teraz nasze manszety reparacyjne typ 2B o średnicach nominalnych DN 100 do DN 600 uzupełnione są o opatentowany system identyfikacji połączeń rur (System RE). Dzięki temu miejsca połączeń wykonane za pomocą naszych manszet reparacyjnych typu 2B mogą być oznaczane od wewnątrz, aby podczas przyszłych inspekcji kanału nie doszło do błędnych interpretacji. Ponadto zleceniodawca może stwierdzić czy wbudowane zostały wymagane przez niego manszety reparacyjne typu 2B. Manszety reparacyjne typu 2B o średnicach nominalnych od DN 100 do DN 600 dostarczane są wraz z opatentowanym system RE. Podczas montażu manszety reparacyjnej, między łączonymi rurami w szczycie rurociągu, umieszczany jest zatrzask manszety. Zalety produktów 1 2 Jednoznaczna klasyfikacja miejsca połączenia Unikanie niepotrzebnych kosztów modernizacji w wyniku błędnej interpretacji w przypadku przyszłych inspekcji kanału Zapewnienie jakości dzięki możliwości kontroli typu manszety od wewnątrz Prosty montaż Brak dodatkowych kosztów Oznakowanie znajduje się w szczycie rurociągu blisko ścianki rury Wytrzymałość na płukanie pod wysokim ciśnieniem. 1 2 Manszeta reparacyjna typu 2B System RE

13 13 KERAMAT Manszety reparacyjne Wymiary specjalne Manszeta reparacyjna KeraMat typu 2B z pierścieniem wyrównawczym Manszety reparacyjne typu 2B Wymiary specjalne Zakres szerokości Szerokość Zakres szerokości Szerokość zewnętrzna d zewnętrzna d Manszety reparacyjne KeraMat typu 2B o wymiarach specjalnych wykorzystywane są do łączenia dwóch bosych końców rur, przykładowo podczas późniejszego wbudowywania trójnika lub podczas wymiany rur. Manszety reparacyjne składają się z pierścienia uszczelniającego wykonanego z elastomeru kauczukowego (EPDM) oraz zewnętrznego korpusu ochronnego ze stali szlachetnej. Połączenia dwóch bosych końców rur o takiej samej średnicy nominalnej, lecz różnej średnicy zewnętrznej, produkowane są z wytwarzanymi w zakładzie produkcyjnym pierścieniami wyrównawczymi KeraMat. W celu bardziej skutecznego uszczelnienia manszeta wyposażona jest w wyprofilowaną uszczelkę.

14 MANSZETA CERAMICZNA DN 200 Perfekcyjne połączenie Manszeta ceramiczna Optymalna dla kompletnego rozwiązania systemowego i dostępna tylko w Steinzeug-Keramo: Manszeta ceramiczna jest zoptymalizowana dla połączenia rur normatywnych KeraBase o średnicy nominalnej DN 200 (klasa nośności TKL 200 i wytrzymałość na zgniatanie FN 40). Nadaje się zarówno do łączenia bosych końców przy nowo budowanych konstrukcjach, jak i do późniejszego wbudowywania rur i kształtek. Prosty system łączenia umożliwia szybki montaż, dostosowany do potrzeb danej budowy. Długość Średnica wewnętrzna Średnica zewnętrzna Spełnia wymogi EN 295 wzgl. szczelności, odchyleń kątowych oraz siły ścinającej Materiał gumy: EPDM Materiał opaski: stal nierdzewna Sklejenie czołowe gumy i tulei zapobiega kontaktowi między wodą/gruntem i opaskami Manszeta ceramiczna KeraMat ze strzemieniem zaciskowym

15 15 KERAMAT Pierścienie uszczelniające Pierścień typu P Pierścień przejściowy KeraMat - U uszczelka Pierścień KeraMat typu P Pierścienie typu P o średnicach nominalnych od DN 200 do DN 600, w klasie normatywnej oraz ponadnormatywnej, służą jako element uzupełniający bosy koniec, po przycięciu rury kamionkowej kielichowej, do pełnego systemu C. Dodatkowo wykorzystywane są jako pierścienie uszczelniające dla połączenia bosego końca rury w systemie F z kielichem w systemie C. Pierścień przejściowy KeraMat U uszczelka d3 Do łączenia bosego końca rur z różnych materiałów z kielichem rury kamionkowej kielichowej w systemie F. Pierścień U wykonany jest z elastomeru kauczukowego. Rura kamionkowa Średnica zewnętrzna rury innego producenta Średnica nominalna Kielich System połączeń Wytrzymałość na zgniatanie Klasa nośności Rura żeliwna Rura z tworzywa sztucznego SML GGG PVC-U DN FN kn/m N d 3 d L F ± ,3/ L F ± ,3/ L F ± / 2,9 160 ±0,4/ L F ± ,4/ L F ± ,4/-0

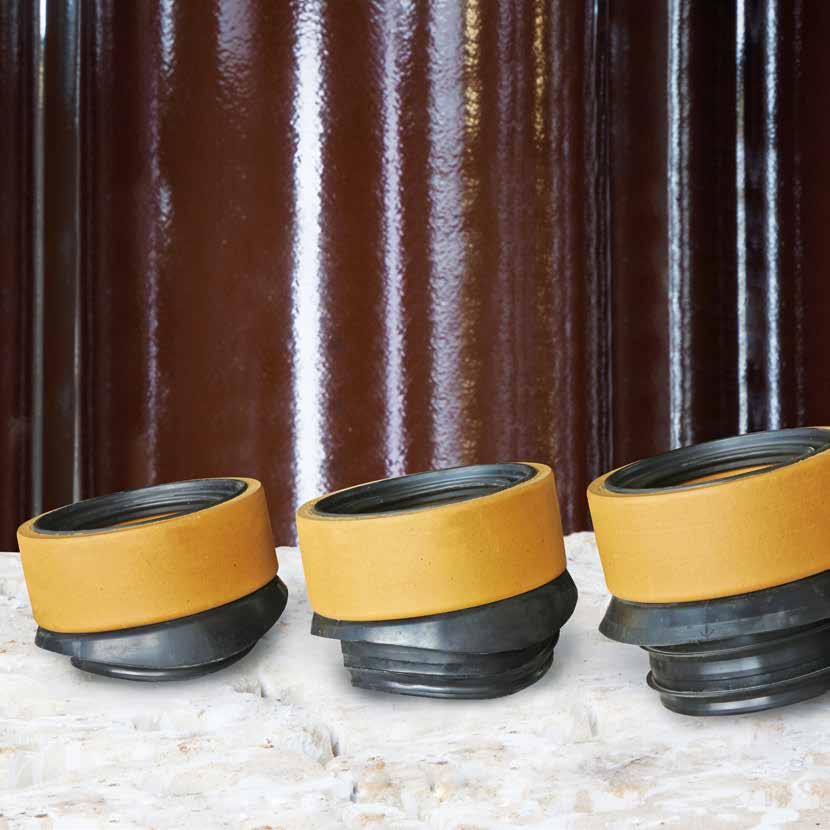

16 16 KERAMAT Elementy uszczelniające PRZEJŚCIE SZCZELNE Zintegrowane przejście szczelne BKL DN 150 Przejście szczelne BKL (uszczelnienie kielichowe) do wbudowania w ścianie studni prefabrykowanej oraz w trójnikach betonowych. Do łączenia z rurami kamionkowymi w systemie połączeń F, Uszczelka wargowa L. Konstrukcja wykonana z ABS. Przejście szczelne BKL z pierścieniem styropianowym Przejście szczelne BKL (uszczelnienie kielichowe) do wbudowania w ścianie studni prefabrykowanej oraz w trójnikach betonowych. Do łączenia z rurami kamionkowymi w systemie połączeń F, Uszczelka wargowa L. Konstrukcja wykonana z ABS. DN 150 DN 200 N Przejście szczelne BKK Przejście szczelne BKK (uszczelnienie kielichowe) do wbudowania w ścianie studni prefabrykowanej. Do łączenia z rurami kamionkowymi w systemie połączeń C, Uszczelka wargowa K/S. Konstrukcja wykonana z ABS. DN 200 N/H DN 250 N/H DN 300 N/H DN 400 N/H DN 500 N/H DN 600 N/H Króćce dostudzienne-kielich (element GM) Element GM (uszczelnienie kielichowe) do wbudowania w studzienkach i konstrukcjach prefabrykowanych. Do łączenia z rurami kamionkowymi w systemie połączeń F lub C. Element GM składa się z nieglazurowanego kielicha kamionkowego ze zintegrowaną uszczelką. Konstrukcja wykonana z kamionki. DN 150 DN 200 N/H DN 250 N/H DN 300 N/H DN 400 N/H

17 17 KERAMAT Środki pomocnicze ŚRODKI POMOCNICZE Okładziny kamionkowe KeraMat 2 Strzemię zaciskowe KeraMat Format Liczba na 1 m² Ciężar DN ca. kg/st , ,70 Dolna warstwa okładziny wyposażona jest w żłobienia celem poprawy przyczepności podczas montażu. Strzemię zaciskowe wykorzystywane jest podczas próby szczelności kanału, z wykorzystaniem powietrza lub wody. Dostępne dla średnic DN 100, DN 125, DN 150 oraz DN 200. Korek kamionkowy umieszczany jest w kielichu odgałęzienia i zabezpieczany przy pomocy strzemienia zaciskowego. 3 2-składnikowy zestaw klejący KeraMat 4 Smar KeraMat Dla szczelnego łączenia powierzchni ceramicznych. Możliwa obróbka przy wilgotnej powierzchni. Smar w pojemnikach 1- i 3- kilogramowych, służy do minimalizacji siły tarcia podczas montażu. Dostosowany do wszystkich systemów połączeń zgodnie z EN 295 i ZP WN

18 18 STEINZEUG-KERAMO KOMPAKT Infopool TYLKO TRZY KROKI DO WŁAŚCIWEGO POŁĄCZENIA. SKORZYSTAJ Z NASZEGO KALKULATORA MANSZET. Dla połączeń bosych końców możesz w prosty i szybki sposób, zaledwie w trzech krokach, wyliczyć potrzebne manszety i pierścienie wyrównawcze. INFOPOOL KALKULATOR MANSZET Można to zrobić w tak prosty i szybki sposób: 1 Zarejestruj się 2 Wypełnij 3 Wydrukuj W ciągu 5 minut zarejestruj się na nowo na INFOPOOL HYDRAULIKI/ STATYKI/ STUDNI KALKULATOR Na naszej stronie Steinzeug-Infopool znajdziecie Państwo kalkulatory online oraz dokumenty techniczne dotyczące asortymentu Steinzeug-Keramo wraz z osprzętem.

19 19 STEINZEUG-KERAMO KOMPAKT Certyfikaty CERTYFIKACJA. JAKOŚĆ NASZYCH PRODUKTÓW. Ten, kto mówi Steinzeug-Keramo, ma na myśli jakość. Jakość oznacza bezpieczeństwo i niezawodność: Możesz zaufać naszym rozwiązaniom systemowym. Nasze rury i kształtki produkujemy starannie w oparciu o wszystkie zasady sprawdzonych technologii - na najwyższym poziomie. Wynik naszych starań można jednoznacznie rozpoznać po znaku jakości DINplus instytutu DIN CERTCO. Dobrowolna certyfikacja produktów i prawa użytkowania znaku jakości DINplus jest szczególnym znakiem jakości dla naszych produktów, których wysokie wartości daleko wykraczają poza ustawowe i normowe wymogi (z europejskiej normy EN 295 i ZP WN 295). Dla użytkownika znak DIN plus jest dowodem gwarantowanych właściwości. KEYMARK, europejski znak CEN/CENELEC, jest dobrowolnym znakiem certyfikacji. Za pomocą tego symbolu przez niezależną jednostkę potwierdzona zostaje zgodność produktu z właściwymi normami europejskimi. Ponadto kolejne oznakowania świadczą o konkretnych właściwościach: CSTB Centre Scientifique et Technique du Bâtiment, Marne-la-Vallée/Frankreich BENOR INISMa Institut National Interuniversitaire des Silicates, Sols et Matériaux, Mons/Belgien Swiss Quality Qplus Zertifizierungen, Zürich/Schweiz IKOBKB NL-BSB Nederlands Bouwstoffenbesluit, Niederlande Gris Güteschutzverband Rohre im Siedlungswasserbau, Wien/ Österreich
