1 U s e r s m a n u a l NDR-EA3104M

2 NDR-EA3104M User s manual version COMMENTS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC. Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well as 75VDC and 1500VDC. WEEE Directive 2002/96/EC Information on Disposal for Users of Waste Electrical and Electronic Equipment This appliance is marked according to the European Directive on Waste Electrical and Electronic Equipment (2002/96/EC) and further amendments. By ensuring this product is disposed of correctly, you will help to prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The symbol on the product, or the documents accompanying the product, indicates that this appliance may not be treated as household waste. It shall be handed over to the applicable collection point for the waste electrical and electronic equipment for recycling purpose. For more information about recycling of this product, please contact your local authorities, your household waste disposal service or the shop where you purchased the product. RoHS Directive 2002/95/EC Concerning for human health protection and friendly environment, we assure that our products falling under RoHS Directive regulations, regarding the restriction of the use of hazardous substances in electrical and electronic equipment, were designed and manufactured in compliance with mentioned regulation. Simultaneously, we claim that our products were tested and do not contain hazardous substances exceeding limits which could have negative impact on human health or natural environment. Information The device, as a part of professional CCTV system used for surveillance and control, is not designed for self installation in households by individuals without technical knowledge. The manufacturer is not responsible for defects and damages resulted from improper or inconsistent with user s manual installation of the device in the system. All rights reserved AAT Holding sp. z o.o. 2

3 NDR-EA3104M User s manual version SAFETY REQUIREMENTS ATTENTION! PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT PROVIDED FOR THE GIVEN PRODUCT IN ITS USER S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE PRODUCT, OR THAT ARISES FROM THE NORMAL APPLICATION OF THE PRODUCT, ITS MANUFACTURER MUST BE CONTACTED OR THE RESPONSIBILITY OF THE MANUFACTURER FOR THE RESULTS OF SUCH AN ACTION SHALL BE EXCLUDED. 1. The installation of NDR-EA3104M DVR should be made by a qualified service person or a professional safety system installer. 2. Recorders mustn t be placed in places where ventilating holes are partially or fully covered. 3. User s interference inside the device is not allowed and is unnecessary as it does not have any systems which require adjusting or which are suitable for self-repair. You mustn t dismantle the recorder or remove any single fastening screws. If any repairs are necessary contact the service. The device must be take care of and protected against any mechanical damage. 4. The recorder has to be protected against humidity and dust. In case the recorder had a contact with water react immediately: switch off the power supply and contact the authorised Novus service. If the device gets dirty it might get damaged or electrocute someone. 5. The device can only be cleaned with a damp cloth after the power supply has been switched off. Avoid strong detergents (liquids and sprays). Mild detergents can be used if the recorder becomes very dirty. 6. Power supply unit cords and signal cords should be laid in a way that eliminates the risk of mechanical damage; special attention should be paid to the plug. Be careful not to overload sockets and extension cords so that there is no fire. 7. To avoid recorder s damage vision and control signals should be equipped with systems protecting against disturbances, over voltage and atmospheric discharge that are in compliance with Polish regulations. It is also advised to use ground loop isolators. 8. The device mustn t be used in conditions which do not fulfil operating requirements as far as power supply, relative humidity or air temperature are concerned. 9. You cannot allow any metal objects get inside the recorder. It might cause serious damage. If a metal object gets inside the device contact the authorised Novus service immediately. 10. The manufacturer does not bear responsibility for damage or loss of data stored on HDDs or other media occurred during the usage of the product. All rights reserved AAT Holding sp. z o.o. 3

4 NDR-EA3104M User s manual version FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. Main characteristics QUADRUPLEX: simultaneous recording, live monitoring/playback, backup and networking Operating system based on Linux Real-time display Recording speed: up to 100 fps H.264 compression Recording resolution: x x x 288 Supports 1 2,5 SATA HDD (installed in the swappable bay), 1 HDD 250 GB in-set included Supports 1 SD card Recording speed and quality defined individually for each camera Advanced schedule recording & motion detection functions Pre- & post-alarm functions Recording time estimation function 4 channel real-time audio recording Built-in GPS receiver (antenna in-set included) Built-in G-sensor External devices support ( Text-in feature): ATM, POS, AC etc. Advanced search functions of recorded images PTZ control directly from the device or through the network Protocols: N-Control, Pelco-D, Pelco-P and others NV-KBD70 & NV-KBD30 keyboards compatible Backup: onto HDD or USB Flash Memory through USB port & through the network Networking (simultaneous connections with multiple DVRs and alarm notification) Software: E-Viewer application for remote administration, live monitoring and recorded data search with a built-in module for graphical object visualization (maps) and callback module E-Viewer Callback imon software enabling remote administration, alarm management, receiving callbacks for iphone and Android-OS installed devices. Self-diagnostic functions with automatic notification User friendly multi-lingual OSD Covert camera function IR remote control (in-set included) and PC mouse control Vibration and mechanical shock protection Power output: 12 VDC output for 4 cameras and 1 monitor (max. 1.6 A) Power supply: 12 ~ 36 VDC * The list of recommended disk and memory cards models and their capacity is available on Novus Security website in the Compatible Disks file in the product tab All rights reserved AAT Holding sp. z o.o. 4

5 NDR-EA3104M User s manual version 1.2. NDR-EA3104M recorder s technical data Model Operation Mode Operating System Video Input Video Output FOREWORD INFORMATION NDR-EA3104M QUADRUPLEX Linux 4 x BNC Main Monitor (1 x CVBS) Power Output 5 x 12 VDC (for 4 cameras and 1 monitor - max. 1.6 A) Alarm Input 2 Alarm Output Audio Input 2 relay outputs 4 x Mic-in Audio Output 1 GPS Antenna Input Recording Speed 1 x SMA type Up to 100 fps (360 x 288), up to 50 fps (720 x 288), up to 25 fps (720 x 576) Compression H.264 Recording Resolution 720 x 576, 720 x 288, 360 x 288 Recording Mode Display Speed Display Screen Motion Detection Video Loss Detection Schedule Recording Recorded Data Search Event History Log Time Synchronization System Diagnostic Storage Backup External Ports PTZ Control Protocol Control Time-lapse, Event (Alarm, Motion detection, G-Sensor, Video Loss and/or Text-in ) 100 fps (real-time) Full screen, 4, PiP, sequence, user defined, digital zoom of a chosen screen area: 2x, freeze image function 720 detection windows (30x24 grid) with sensitivity defined individually for each channel Yes Individually adjustable for each day/specific days (holidays etc.) per camera, combination of individual recording modes possibility By date/time, events, Text-in Up to alarm events Automatic time synchronization with NTP server Automatic control of HDD bad sectors number ( Health ) & temperature status with local and network notification function Supports up to 1 2,5 SATA HDDs* and 1 SD card* (installed in the swappable bay), 1 HDD 250 GB in-set included Onto HDD or USB Flash Memory through USB port, through the network 1 x Ethernet - RJ-45 interface, 10/100 Mbits/s, 1 x USB 2.0 for external drives (HDD, Flash Memory), 1 x USB 1.1 for PC mouse, 1 x RS-485 & 1 x RS-232 for PTZ cameras, NV-KBD70 & NV-KBD30 keyboards and for POS, ATM, AC etc., 1 x external GPS antenna (SMA type) Directly from the device or through the network N-Control, Pelco-D, Pelco-P and others IR remote controller (in-set included), Network (E-Viewer, IE, imon), NV-KBD70 & NV-KBD30 keyboards, USB PC mouse All rights reserved AAT Holding sp. z o.o. 5

6 NDR-EA3104M User s manual version FOREWORD INFORMATION Set-up Software User Authorization Auto System Recovery Power Supply Power Consumption Operating Temperature Relative Humidity Dimensions (mm) Weight * ** Multi-lingual On Screen Display (OSD) E-Viewer Creation of user groups and accounts with diverse grants, password protection Hardware WATCHDOG function 12 ~ 36 VDC Approx. 64 W -20 C ~ 40 C** 0% ~ 80% (non-condensing) 218 (W) x 56 (H) x 255 (D) 1.33 kg (without HDD) The list of recommended disk and memory cards models and their capacity is available on Novus Security website in the Compatible Disks file in the product tab In case of low ambient temperatures, recording is performed on an SD card until proper hard drive temperature is reached. All rights reserved AAT Holding sp. z o.o. 6

7 NDR-EA3104M User s manual version HDD INSTALLATION 2. STARTING THE DEVICE 2.1 HDD installation NDR-EA3104M DVRs feature single SATA HDD. By factory default, DVR features one 250GB HDD. The list of compatible models and capacities is available in the Compatible disks attachment under a product tab at the website. In order to successfully mount an HDD please follow the instructions below: - Open the HDD bay cover; - Remove the HDD bay - Unscrew 2 screws mounting rear part of the HDD bay (with a built-in fan) - Pull out the PCB/HDD board, unplug the fan - Unplug the SATA and HDD power cables - Unscrew 4 HDD mounting screws - Remove the disk, replace it with a new one, screw it on, connect cables and screw the cover. Note: Note: Note: In order to obtain info on latest compatible SD cards/hdds together with their capacities, please contact your distributor or visit website. AAT HOLDING company does not bear responsibility for any issues arising from usage of unsupported SD cards/hdds. List of compatible HDDs contains all disks supported by a given DVR model, including desktop HDDs. However due to the fact that image recording prefers reliability usage of 24x7 recording HDDs is therefore advised. If a disk was used in another device, formatting becomes necessary Please take it into account due to the irrecoverable data loss. Note: Removing the HDD or SD card is permitted only after powering the device off or after opening the cover which switches the DVR into idle state (indicated by solid blue LED light and blinking green LED), allowing to remove the bay. Removing prior to the occurrence of described conditions may result in serious device damage, not qualifying for service repair! All rights reserved AAT Holding sp. z o.o. 7

8 NDR-EA3104M User s manual version STARTING THE DEVICE 2.2. Getting the device ready to work Unpack the device carefully. After unpacking, please ensure that package contains the following items: NDR-EA3104M recorder Terminal block and connection cables GPS antenna Swappable hard drive bay key and mounting screws CD with a full version of user s manual and software tools and software User s manual IR remote controller If any of the elements has been damaged during transport, pack all the elements back into the original packaging and contact your supplier. CAUTION! If the device was brought from a location with lower temperature, please wait until it reaches the temperature of location it is currently in. Turning the device on immediately after bringing it from a location with lower ambient temperature is forbidden, as the condensing water vapour may cause short-circuits and damage the device as a result. Please get familiarized with description and functions of rear panel inputs. The manufacturer reserves the right to modify device s parameters without notice. All the data included in this manual are up to date at the moment of printing this manual. All rights reserved AAT Holding sp. z o.o. 8

9 NDR-EA3104M User s manual version STARTING THE DEVICE 2.3. Electrical connections and other back panel elements of the NDR-EA3104M recorder NDR-EA3104M view (with back panel removed) 1. FAN: Fan cooling the DVR or heating it (by distributing warm air from internal heater) during start and operation in low temperatures. Do not cover! 2. MONITOR OUT: Main monitor connector, Composite Video Signal. Contains video and audio outputs, main monitor 12V DC power supply and common ground for wires in the cable. Switching between various display modes is possible. Audio output doesn t feature the preamplifier, therefore usage of speakers with built-in pre-amplifiers is recommended. Main monitor 12 VDC output CVS Video output Audio output Not used Not used CAUTION! Ground Maximum current for Monitor Out and Cameras Power Out is 1.6A 3. AV IN/: back panel connector. Please use the included cable (depicted below) to CAM POWER OUT connect it to the DVR: 4. GPS ANT.: external GPS antenna connector (SMA type) 5. RESET: maintenance only All rights reserved AAT Holding sp. z o.o. 9

10 NDR-EA3104M User s manual version STARTING THE DEVICE 6. DC 12~36 V: power supply connector (12 ~36VDC) DC 12~36 V connected directly to the battery (+) Ignition power wire (+) ACC-IN DC 12~36 V connected directly to the battery (+) Ground (-) Please use the following cable to connect power supply: 7. NETWORK: RJ-45 network socket (10/100Mb/s) 8. SENSOR: 2 alarm inputs, which may operate either in normal open (N.O.) or normal closed (N.C.) mode. In order to detect the alarm signal it should last at least 0.5sec. Sensor input is designed as a clamp terminal. 9. ALARM OUT: the DVR is capable of activating external devices such as buzzers, metal halide lamps, sirens etc. via its 2 relay alarm outputs which may operate either in normal open (N.O.) or normal closed (N.C.) mode. Alarm output is designed as a clamp terminal. Max. load capacity of the outputs is 0,17A/60VAC. 10. RS232: RS-232 connector for NVB-KBD70 & NVB-KBD30 system keyboards, devices generating information in the form of ASCII code (cash registers, ATMs, etc.). Designed as a clamp terminal. Note: RS-232 port may perform only one of the functions mentioned above at a time. 11. RS485: RS-485 clamp terminal for remote control of speed dome cameras, NVB-KBD70 & NVB-KBD30 system keyboards or devices generating information in the form of ASCII code (cash registers, ATMs etc.). CAUTION! RS-485 port may perform only one of the functions mentioned above at a time. All rights reserved AAT Holding sp. z o.o. 10

11 NDR-EA3104M User s manual version STARTING THE DEVICE VIDEO IN 16 NDR-EA3104M view (back panel attached) AUDIO IN: 4 audio mono inputs (RCA type) for connecting microphones via preamplifier. Part of a terminal block. CAUTION! Sound recording may be conducted only when legal regulations of a given country allow for such activities. 13. CAM POWER : 12 VDC output allows to power up the cameras. Part of a terminal block OUT CAUTION! Maximum current for Monitor Out and Cam Power Out is 1.6A 14. VIDEO IN: 4 video inputs (BNC type) for connecting video signal sources to the DVR 15. Hole in the casing easing attachment of cables to the device 16. Ventilation hole, do not cover! CAUTION! Due to the fact that particular DVR inputs/outputs are made in the form of wires (cables) device installation requires additional tools, e.g. soldering iron, connectors, heat shrink sleeves etc. Detailed information about each connection can be found on the following pages of this manual. All rights reserved AAT Holding sp. z o.o. 11

12 NDR-EA3104M User s manual version STARTING THE DEVICE 2.4. Front panel description NDR-EA3104M view 1. USB: USB 2.0 port for connecting external HDDs or Flash memory. Maximum cable length connecting port to a device shouldn't exceed 30 cm. 2. IR DETECTOR IR remote control receiver. 3. HDD Key lock for swappable hard drive bay and SD card socket KEY LOCK Unlocking the lid allows un-mounting hard drive bay and SD card from DVR. Hard drive bay may be then connected directly to PC via Mini-B USB cable (not included). Note: For safety reasons, please turn off the DVR prior to removing hard drive bay or SD card. Removing hard drive bay or SD card during normal DVR operation is also possible. Please open HDD key lock and wait for about 10 second until green LED starts blinking, indicating that storage device can be removed safely. Removing the storage device before events described above take place is prohibited, as it may cause damage to the device not qualifying for service repair! 4. LED: Flickering green HDD LED indicates that the recording or search/ - GREEN playback functions are active. Regularly blinking green LED indicates that HDD key lock is opened and storage devices may be removed safely. - RED Solid red ALARM LED means that alarm event occurred (e.g. loss of video signal) and at least one of the alarm outputs or buzzer is active. ALARM LED blinking regularly indicates working internal heater, raising t h e temperature to sufficient level for the device to start up. - BLUE Solid blue DVR LED means that power supply is connected. All rights reserved AAT Holding sp. z o.o. 12

13 NDR-EA3104M User s manual version STARTING THE DEVICE 5. USB USB 1.1 port for USB mouse connection 6. LED: With swappable bay lid opened, additional LEDs become visible: - GREEN Blinking green LED indicates that the recording or searching / playback is in progress. - BLUE Solid blue DVR LED means that swappable hard drive bay is properly connected. Note: Removing storage devices is possible only when both LEDs are dark. 7. SD CARD: SD/SSD card slot visible when swappable bay lid is opened. During low temperature start up procedure internal hard drive cannot be used. Until temperature reaches acceptable level, recordings are stored on SD/SSD card. Data stored there are later moved to internal hard drive. CAUTION! If SD/SSD card is not present, recording process starts only when sufficient HDD operating temperatures has been reached. Depending on temperature level, heating process can take from a few to more than a dozen minutes. 8. Mini USB: Mini USB socket visible on the swappable bay, after opening the lid. Allows to connect the bay directly to a PC computer in order to play/copy the recordings stored on the DVR s HDD Controlling via IR remote controller The set includes an IR remote controller. Its range depends on battery status and may vary between a few and few tens of meters. Single remote may control up to 99 DVRs. If an ID number of the device equals 0, the IR remote control of that device is possible instantly, without any additional setup (furthermore, simultaneous controlling of few DVRs with the same remote is possible). To successfully control a DVR with its ID equal 1~99, please press ID button first. An ID selection menu appears on the DVR screen. Please enter appropriate ID number in the Controller ID field, corresponding to the ID set in the DVR. Confirm by pressing OK. NDR-EA3104M Remote controller overview All rights reserved AAT Holding sp. z o.o. 13

14 NDR-EA3104M User s manual version STARTING THE DEVICE 2.2. Installation of the device Design of the device provides protection against mechanical shocks and vibration. Thanks to that, mounting and operating the device in cars, buses, vans etc. is safe and possible. CAUTION! Please provide a flat and stable surface for DVR installation. In order to properly mount the DVR, please follow the instructions below: unscrew the 6 screws attaching mounting base plate to the DVR and disconnect the cable connecting back panel with the DVR (if needed) All rights reserved AAT Holding sp. z o.o. 14 Chassis dimensions

15 NDR-EA3104M User s manual version STARTING THE DEVICE mount the base plate to a surface using 6 included screws mount DVR to the base plate (as depicted on previous page) connect all necessary cables, taking the back panel presence into account. Description of connectors is presented further in this manual. mount the back panel to the device as depicted on previous page NOTE: Depending on the mounting location user should make the appropriate settings in the EVENT ->G-Sensor menu. All rights reserved AAT Holding sp. z o.o. 15

16 NDR-EA3104M User s manual version STARTING THE DEVICE 2.4. Connecting of peripheral equipment to NDR-EA4104M recorders System connection should be performed only by qualified personnel. Please familiarize yourself with the scheme located below, depicting possible implementation of the DVR in the system, before installation. Depending on requirements, each system will have different number of peripherals connected. Monitors, cameras etc. should be purchased separately, depending on current needs. All rights reserved AAT Holding sp. z o.o. 16

17 NDR-EA3104M User s manual version STARTING THE DEVICE Connecting power supply Connecting monitor CAUTION! Maximum current for Monitor Out and Cam Power Out connectors is 1.6A All rights reserved AAT Holding sp. z o.o. 17

18 NDR-EA3104M User s manual version STARTING THE DEVICE Connecting cameras/microphones CAUTION! Maximum current for Monitor Out and Cam Power Out connectors is 1.6A All rights reserved AAT Holding sp. z o.o. 18

19 NDR-EA3104M User s manual version STARTING THE DEVICE 2.7. Powering the device Connecting power supply to the DVR starts its operation. System initialization takes up to 30s. Please do not run any of the devices functions nor press any buttons. Turning the device off is available via the menu or disconnecting the ACC-IN cable. 3. DVR OSD MENU Recorder features a multilingual OSD menu allowing for adjusting the settings of the device. English, Polish, Korean, Spanish, Slovak, Czech, Turkish, Dutch, Russian, German, Portuguese, Italian, French and Greek are available. Prior to using DVR for the first time, initial setup is strongly advised. This includes setting such parameters as time and date, language version, camera, audio, remote control, record mode, network and password. Configuration described below is compliant with one performed via IR remote controller. To enter DVR s OSD menu please press MENU/EXIT or select MENU from additional menu visible after pressing the ENTER button. All rights reserved AAT Holding sp. z o.o. 19

20 NDR-EA3104M User s manual version RECORDER S MENU The Login screen, depicted below appears: Select ID and enter the password by pressing the appropriate combination of channel number buttons or using navigation buttons, then confirm with OK. There is no default password when logging in for the first time as the admin user! Please leave the password field empty and select OK button. Arrows are used for moving around the menu: - right, - left, - up, - down To confirm selections, enter sub-menus and edit fields use the ENTER button Values may be also changed by using the arrow buttons. To leave setup mode or to leave sub-menus and value editing use the MENU/EXIT button. To set the same value for all fields available in one column highlight the desired column s name with the cursor and enter the required value. A virtual keyboard is available whenever the need for entering names and titles arises. Use the arrow keys to highlight the desired character and press ENTER button. The selected character appears in the title bar and the cursor moves to the next position. Pressing toggles between the upper and lower case letters, serves as the backspace, and DEL deletes entered characters. All rights reserved AAT Holding sp. z o.o. 20

21 NDR-EA3104M User s manual version RECORDER S MENU After pressing MENU/EXIT and a proper logging in a screen depicted below appears: Main menu contains eight sub-menus corresponding to various system settings: SYSTEM, DEVICE, DISPLAY, RECORD, NETWORK, EVENT, LOGOUT / SHUTDOWN. Additional descriptions for particular sub-menus are displayed after selecting a submenu using navigation keys or pointing them via mouse. All rights reserved AAT Holding sp. z o.o. 21

22 NDR-EA3104M User s manual version RECORDER S MENU 3.1. SYSTEM After selecting SYSTEM from the main menu, the window depicted below appears: SYSTEM menu contains five sub-menus regarding the system settings Information Selecting this sub-menu and pressing ENTER displays the following screen: DVR Name field allows for entering the title associated with this DVR (e.g. its localisation). MAC Address field contains the DVR s MAC hardware address. Version field displays current version number of the firmware. All rights reserved AAT Holding sp. z o.o. 22

23 NDR-EA3104M User s manual version RECORDER S MENU To update the firmware, please connect Flash type memory (containing a firmware appropriate for a given recorder, in *.pkg format ) to the USB port and select Update. After the update window is displayed, a proper file needs to be selected and the whole update process confirmed. In case of installation failure, an appropriate message will be displayed. After firmware upgrade (that may last up to a few minutes), the device reboots automatically. Please do not press any buttons either on a DVR or its remote controller during the update. Note: Note: Note: Note: Please consult your distributor prior to the firmware update. Power outage, turning the device off or removing the Flash memory during update may result in damage to the DVR and a necessity of service repair not being part of a warranty. The producer isn t responsible for any data loss resulting from firmware update. Update field may be inactive in case when there is no free disk space left to save the temporary system files. To prevent this, please format the disk prior to the upgrade. Vehicle Information button allows to enter various additional information on the carrying vehicle, such as number plates, model of the vehicle, company s name etc. Remote Controller ID field allows for assigning a unique address to the DVR, utilised in case of controlling the DVR via IR remote. Address,ranging from 1 to 99 is assigned via up - down navigation buttons. 0 is the default address of the DVR, allowing instantaneous remote control via the IR. Video type allows for selecting a desired television transmission standard: AUTO, PAL, NTSC (AUTO mode is strongly advised). Configuration field allows for importing (Import) or exporting (Export) DVR settings, using USB Flash memory, or for restoring factory defaults (Default). Note: NETWORK and SYSTEM settings are skipped during the import and settings restoring. All rights reserved AAT Holding sp. z o.o. 23

24 NDR-EA3104M User s manual version RECORDER S MENU MENU REJESTRATORA Date & time Selecting this sub-menu and pressing ENTER displays the following screen: This submenu is responsible for adjusting the date and time using navigation and ENTER buttons. Please select appropriate date/time format, adjust time settings and select time zone the DVR will work in. Note: Changes are applied at the moment of pressing OK button. To automatically update time settings according to DST change, please check the USE DAYLIGHT SAVING TIME option. Dodatkowo w pozycji Start oraz Koniec istnieje moŝliwość dostosowania daty zmiany czasu. NTP tab allows for defining external time servers (via entering their IP/domain addresses), which will update the time and date of the DVR in desired intervals (from 30 minutes up to 1 day). All rights reserved AAT Holding sp. z o.o. 24

25 NDR-EA3104M User s manual version MENU RECORDER S REJESTRATORA MENU Update allows server synchronization, therefore testing function s operation. To enable function select Use NTP position. Note: Time sync function is especially useful in dispersed systems, when a necessity of synchronizing time with external devices (e.g. cash registers or ATMs) arises. When using domain names, please adjust the DNS server settings accordingly. HOLIDAY tab allows for defining special days, e.g. holidays, when the DVR will be working in a specially defined mode, other than the default one. Days described as holidays may be used in creating record schedule. To add a new holiday, please select + icon. Current date (as set in the DVR) should appear on the list. Please select desired month and day using navigation buttons. By pressing previously entered date may be deleted. To erase all the entered holidays, please select the uppermost. Note: The list should be updated once a year due to the occurrence of moveable holidays. All rights reserved AAT Holding sp. z o.o. 25

26 NDR-EA3104M User s manual version RECORDER S MENU User Selecting this sub-menu and pressing ENTER displays the following screen: This submenu allows for adding, editing, and assigning passwords/privileges for users and groups. Privileges are assigned to groups, with particular users being added to them. Administrator and User groups together with Administrator and User users are the factory defaults, therefore they cannot be deleted. By default, all Administrator group users have full admin privileges while all User accounts are authorized for PTZ camera control, storing and playback of the records. Highlighting and selecting any position in the User column displays a window allowing for changing the group assignment (Group) and password (after selecting Change). Password is entered analogically as when adding a new user. Highlighting and selecting the Group column allows for changing privileges for the whole group, with additional description of possible privileges presented further. Auto.login: Enables or disables automatic user logging during DVR startup. Auto Logout(min) allows for enabling/disabling the auto logging out after a pre-defined period of user s menu inactivity. After selecting On additional field, allowing for setting the inactivity threshold ranging from 1 to 60 min. All rights reserved AAT Holding sp. z o.o. 26

27 NDR-EA3104M User s manual version RECORDER S MENU To add a user, please select the +. A window opens, as depicted below: User name allows for entering the user s name with the help of virtual keyboard. Group allows for assigning group for newly added user. Password: Setup opens a new window, depicted below: When adding a new user Current password field is inactive. New password field requires entering a password for a new user either via IR remote or mouse. Confirm password requires the operator to re-type the password entered in New Password field. After entering the passwords select OK. In case when New and Confirm password do not match, a proper message will be displayed and the passwords need to be re-entered. Note: Password may contain up to 8 digits. Highlighting Uppermost and confirming deletes a particular user or a whole group, depending on the selection. erases all settings in all groups. All rights reserved AAT Holding sp. z o.o. 27

28 NDR-EA3104M User s manual version RECORDER S MENU Selecting Group tab displays the following screen: Selecting Group column displays window allowing for changing group s privileges (detailed description given further in the manual). Note: Editing Administrator and User groups is not possible. In order to create a new group please select +. A new window is opened: Group Name field requires entering the group s name with the help of virtual keyboard. Note: Network PTZ is available only after selecting Network Live. All rights reserved AAT Holding sp. z o.o. 28

29 NDR-EA3104M User s manual version RECORDER S MENU Groups may be assigned with privileges as listed below: Setup System - allows for updating settings in the SYSTEM menu, Setup Device - allows for updating settings in the DEVICE menu, Setup Display - allows for updating settings in the DISPLAY menu, Setup Record - allows for updating settings in the RECORD menu Setup Network - allows for updating settings in the NETWORK menu, Setup Event - allows for updating settings in the EVENT menu, Format - allows for formatting DVR HDDs, Upgrade - assigns system upgrade (remotely or locally) privileges, Shutdown - allows for shutting down the system, Alarm reset - allows for cancelling alarms, PTZ - allows for local control of the PTZ cameras, Playback - allows for local video playback, Backup/Clip Maker - allows for local recording backup, Network Live - allows for live network view, Network Playback - allows for remote playback, Network PTZ - allows for remote PTZ control, ALL. - grants / revokes all privileges, Note: Please keep in mind, that assigning Setup System privileges to a user gives him the possibility of modifying the privileges for the rest of users. To erase a group please highlight that group and select erases all settings in all groups. located next to the selected line. Uppermost Note: When erasing a group all users assigned to that particular group are also deleted. All rights reserved AAT Holding sp. z o.o. 29

30 NDR-EA3104M User s manual version RECORDER S MENU Quick setup After selecting this sub-menu and pressing ENTER the following screen appears: This submenu allows for configuring basic DVR parameters. Going to a next window is achieved via selecting >> box. Quick setup allows for configuring: DVR name Menu language Administrator password Date/time, time zone, Network settings Default recording parameters HDD formatting Changes made in particular tabs are saved in the moment of switching to another tab. All options available from the quick setup menu are described in corresponding chapters. All rights reserved AAT Holding sp. z o.o. 30

31 NDR-EA3104M User s manual version RECORDER S MENU System Log After selecting the submenu and pressing ENTER the following screen appears: The maximum log capacity is 5000 with the oldest events being overwritten by the latest ones, when the log is full. Log contains information about the type of event, as well as its date and time of occurrence. Selection of previous/next event window is performed via > / < buttons. Selecting Reload refreshes the event list. Selecting Export allows exporting the event log to the *.csv format using USB flash drive DEVICE DEVICE menu contains five sub-menus allowing for setup of the peripherals. All rights reserved AAT Holding sp. z o.o. 31

32 NDR-EA3104M User s manual version RECORDER S MENU Camera After selecting this submenu and pressing ENTER the following screen appears: First column allows for enabling/disabling desired camera inputs (enabling/disabling all of the cameras is possible by checking/un-checking the boxes). Title column allows for assigning title for each of the cameras (using virtual keyboard). Selecting Setup in the Color allows for adjusting brightness, contrast, saturation and hue for each of the cameras. After selecting the PTZ tab the following screen appears: All rights reserved AAT Holding sp. z o.o. 32

33 NDR-EA3104M User s manual version RECORDER S MENU To ensure a proper cooperation with PTZ cameras settings entered here should be in accordance with ones entered in the PTZ cameras. When the system doesn t employ PTZ or other cameras equipped with RS-485 communication interface changing settings in this tab is not advised. PTZ tab allows for defining the connection speed, the type of control protocol and the ID number of particular speed dome camera. First column allows for enabling / disabling the PTZ camera control possibility. Model field allows for selecting the communication protocol from available (N-Control, Pelco-P i Pelco-D) please note that the protocol selected here should be the same as one selected in the camera. Address field allows for assigning a unique ID number to the camera in a system (using the same address as the one set in the camera is strongly advised). Assigning the same number to more than one camera is not advised. Speed column allows for setting the camera control speed. Note: To enable the possibility of controlling the camera via N-Control protocol value in the Speed column should exceed 5. After selecting the Covert tab, the following screen appears: This tab allows for enabling / disabling as well as programming up to 40 covert camera operation schedules. To add a schedule please select + button. Day column allows for selecting the days that the schedule tasks will be performed. The following values are available: SUN (Sunday), MON (Monday), Tue (Tuesday), WED (Wednesday), THU (Thursday), FRI (Friday), SAT (Saturday), MON~FRI, SPECIAL (special days, defined beforehand in the Date / Time submenu), All, SAT~SUN (Saturday-Sunday). From ~ To column allows for setting the time interval (in the 15-min. increments) that the schedule will be executed in. Mode column allows for setting the covert mode for the cameras. Off - function disabled All rights reserved AAT Holding sp. z o.o. 33

34 NDR-EA3104M User s manual version RECORDER S MENU Covert 1 - Picture from the particular camera is hidden in live viewing while camera title and status icons remain visible, Covert 2 - Both the picture and additional status information are hidden during live view. To remove the schedule please select the X located next to the desired schedule. To remove all the schedules please use the uppermost X button Audio After selecting this submenu and pressing ENTER the following screen appears: NDR-EA3104M digital video recorders feature the possibility of recording up to 4 audio channels. First column allows for enabling/disabling particular audio channels. Title column allows for changing the audio channel s title using virtual keyboard. Note: Audio channels are associated with the video channels in such a way that audio channel no. 1 corresponds to the video channel no. 1. To playback recordings from a desired audio channel please select full-screen view of an appropriate video channel. Playing back the sound recordings is possible only during normal playback speed (i.e. neither slowed-down or speeded-up playback play the associated audio track). NDR-EA3104M audio channels are MIC-type, therefore they not require a pre-amplifier connected to a microphone. Gain Control tab allows to adjust the gain level in 0~100 range. Positions in the tab are active when their respective audio channels became active. All rights reserved AAT Holding sp. z o.o. 34

35 NDR-EA3104M User s manual version RECORDER S MENU Alarm After selecting this sub-menu and pressing ENTER the following screen appears: Alarm duration allows for setting the alarm output activation period, ranging 5 secs to 10 mins. Title column allows for entering the title of a desired alarm output via the virtual keyboard. Type column allows for setting the alarm output either as NC (normal closed) or NO (normal open). Note: Maximum current/voltage load for alarm outputs is 0.17A/60V for each. Selecting Schedule tab displays the following screen: All rights reserved AAT Holding sp. z o.o. 35

36 NDR-EA3104M User s manual version RECORDER S MENU Adding an alarm schedule is performed via the + button. Schedule may contain up to 10 positions. Day define the days of the week the schedule is performed on. From ~ To column allows for setting the time interval (in the 15-min. increments) that the schedule will be executed in. Mode defines the alarm output operation mode: Events ( alarm outputs are activated only in case of events), On (enabled in pre-defined time intervals) or Off (disabled in pre-defined time intervals). Alarm column defines the alarm outputs as well as additional internal buzzer, that the schedule settings are applied to Keyboard Selecting this submenu displays the following screen: Submenu allows for configuring keyboard control parameters. Model field allows for selecting a control protocol (in accordance with the one selected in the keyboard). DVR ID field allows for setting the address (ranging from 0 to 999) of a given DVR (in accordance with the one selected in the keyboard). Note: Note: Note: When using NV-KBD30 and NV-KBD70 keyboards select N-Control protocol. The control is possible only with appropriate RS232 / RS485 submenu settings. A detailed description of NV-KDB-30 and NV-KBD70 setup is presented in their manuals. All rights reserved AAT Holding sp. z o.o. 36

37 NDR-EA3104M User s manual version RECORDER S MENU RS232 / RS485 After selecting this submenu and pressing ENTER the following screen appears: RS-232 and RS-485 may be configured in this submenu. bps column allows for setting the transmission speed of RS232/RS-485 ports (with 300bps, 600bps, 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, bps values available). Subsequent three columns allow for configuring such parameters as Data Bit (number of data bits), Stop Bit (number of stop bits) as well as parity. Usage column allows for setting a mode for the selected port: Text-In - port used for receiving ASCII-type data from peripherals such as ATMs, cash registers etc. PTZ - port used for PTZ (or other RS-485-equipped cameras) remote controlling. Keyboard - port used for controlling the DVR via a control keyboard. Note: Note: Note: Only one function may be assigned to a port at a time. RS232 port has the ability to communicate with RS-485-equipped devices after purchasing a separate adapter. To establish a proper communication, both the DVR and camera RS232/RS485 settings should be the same. All rights reserved AAT Holding sp. z o.o. 37

38 NDR-EA3104M User s manual version RECORDER S MENU 3.3. DISPLAY DISPLAY menu contains two sub-menus dealing with display settings Display After selecting this submenu and pressing ENTER the following screen appears: Language allows for changing the OSD menu language to one of the listed: English, Korean, Spanish, Slovak, Czech, Turkish, Dutch, Russian, Italian, French, Greek, Polish. Hide status bar Enables or disables the function of hiding status bar after a pre-set (ranging from 5 secs to 1 minute) period of inactivity. OSD Margin margins for status information may be set (to fit the screen display) using this option. Freeze allows for selection of the freeze function operating mode. Field - after freezing, the picture is displayed in 720x288 resolution, All rights reserved AAT Holding sp. z o.o. 38

39 NDR-EA3104M User s manual version RECORDER S MENU Frame - after freezing, the picture is displayed in 720x576 (when freezing the picture, interlace function is inactive which may result in slightly rough edges of fast-moving objects). After selecting Layout the following screen appears: This tab is responsible for managing the split-screen camera display modes. Any camera may be assigned to any position so picture from camera no.8 may be displayed in the position of video input no.2. To change settings, please select any device from Camera menu and next, select a camera number that you wish to display in a desired position. Note: Camera redundancy in split-screen mode is impossible. Selecting PIP tab allows to adjust size and location of an additional picture displayed in a smaller rectangular window superimposed onto standard camera picture. All rights reserved AAT Holding sp. z o.o. 39

40 NDR-EA3104M User s manual version RECORDER S MENU Monitoring After selecting this submenu and pressing ENTER the following screen appears: Selecting Event Pop-up results in all events associated with a given camera being displayed fullscreen on tha main monitor when event occurs. When events occur on more than one video channel simultaneously, the pictures are displayed split-screen. Alarm pictures time of display is equal to the time of the post-alarm recording. Sequence Interval allows for setting time of auto-switching between the camera pictures globally, ranging 1~60 secs. All rights reserved AAT Holding sp. z o.o. 40

41 NDR-EA3104M User s manual version RECORDER S MENU 3.4. RECORD RECORD menu consists of three sub-menus regarding recording and HDD settings Storage Selecting this submenu and pressing ENTER displays the following screen: Capacity displays the information on the capacity of mounted HDDs (when an optical drive is installed the N/A information is displayed). Type column displays the disk type connected to the DVR which may be either HDD or ODD - optical disk drive. Usage column displays information on current purpose of the disk. Record - HDD for recording, Mirror (x) - HDD being a mirror of the one numbered as in the round brackets, (-) - HDD not ready for the operation, requiring format, Read Only - HDD contains recordings that may be either copied or played. Storing new records on such disk is impossible until its formatting (which causes data loss!) All rights reserved AAT Holding sp. z o.o. 41

42 NDR-EA3104M User s manual version RECORDER S MENU Status displays the operating information on HDDs/SD cards: Good - proper HDD operation, Not formatted - HDD is not ready for operation and requires formatting, Bad - HDD doesn t operate properly, either to the possible HDD damage, lack of formatting or improper connecting. Record field displays the current volume of recordings stored on the HDDs. Selecting the field refreshes the data. To format the HDDs select Format. After that, the following screen appears: To mark an HDD for formatting please select it in the first column to the left. Capacity column displays the information on HDDs total disk space. Usage column displays information on current purpose of the disk. Record - HDD for recording, (-) - HDD not ready for the operation, requiring format. In order to format HDD, please select it in the first column to the left, select Record in the Usage column, and finally, press the Format. A window is then displayed, asking for confirmation, with formatting process taking place after confirming. Note: All date stored on the formatted HDDs are lost in the process. All rights reserved AAT Holding sp. z o.o. 42

43 NDR-EA3104M User s manual version RECORDER S MENU After selecting S.M.A.R.T. tab the following window appears: Good - proper HDD operation, Bad - HDD doesn t operate properly, either to the possible HDD damage, lack of formatting or improper connecting. Fail - disk failure, (-) - lack of disk. Note: In case of encountering Bad or Fail messages an instant check-up or HDD replacement os strongly advised. Temperature column displays information on temperature in centigrade (C) or Fahrenheit (F). Update refreshes the information Record After selecting this submenu and pressing ENTER the following screen appears: All rights reserved AAT Holding sp. z o.o. 43

44 NDR-EA3104M User s manual version RECORDER S MENU Selecting Overwrite results in oldest materials being overwritten by most recent ones, during recording process. Leaving the Overwrite box stops the recording as soon as the disk is full. Audio record enables or disables audio recording. Following resolutions are available: D1-720 x 576, HD1-720 x 288, CIF x 288. Auto deletion allows for deleting video recordings that are older than a defined period of time, regardless of free space left on a HDD (working independently of Overwrite). Auto deletion may be set from 1 to 180 days. ips column allows for setting the default recording speed ranging from 1 to 25 fps for Schedule, Event and Emergency recording. Quality column allows for selecting the default recording quality: VERY HIGH, HIGH, STANDARD, LOW for Schedule, Event and Emergency recording. Note: Without a defined schedule, recording is not performed! Aforementioned parameters for Schedule and Event recording are available only when Use default is set in the schedule settings. Event tab displays the following screen: Pre-Event Duration allows for enabling/disabling said function, as well as setting its time ranging 5~30 seconds.. All rights reserved AAT Holding sp. z o.o. 44

45 NDR-EA3104M User s manual version RECORDER S MENU Pre-alarm recording is performed in accordance to the parameters set in the Event column. Pre-alarm is available only with Event recording mode set in the schedule. Note: If the DVR operates in Schedule or Event & Schedule, pre-alarm settings are not available. Emergency record duration allows for enabling (Limit) or disabling (No limit) Emergency recording time limit. Limit may range from 5 secs to 30 mins. If Emergency recording mode needs to be triggered manually via the E.REC button, No limit should be set. Event record duration allows for setting the post-event recording time (motion detection, alarm input activation, signal loss etc.) ranging from 5 secs to 30 minutes. After selecting the Schedule tab the following screen appears: The DVR conducts recording in accordance with the predefined schedules. Up to 10 sophisticated schedules are available. The schedule is presented as a table. Day and week settings may be assigned to each position, together with recording hours, modes, channels and quality. Adding positions is performed by pressing + button located at the bottom of the table. DAY sets the days of the week that the recording schedule is performed in. The following values are available: SUN (Sunday), MON (Monday), Tue (Tuesday), WED (Wednesday), THU (Thursday), FRI (Friday), SAT (Saturday), MON~FRI, SPECIAL (special days, defined beforehand in the Date / Time submenu), All, SAT~SUN (Saturday-Sunday). From ~ To column allows for setting the time interval (in the 15-min. increments) that the schedule will be executed in. All rights reserved AAT Holding sp. z o.o. 45

46 NDR-EA3104M User s manual version RECORDER S MENU Setting allows for defining recording modes: No Record, Time, Event, Time & Event. Cameras column allows for selecting the cameras that work in accordance with schedule. After selecting Setting the following screen appears: ips column allows for setting the recording speed ranging from 1 to 25 images per second for a given schedule, both in Time and Event modes. Quality column allows for setting the quality of recording for a given schedule, both in Time and Event modes. Highest, High, Standard, Low qualities are available. Use default setting changes current settings for a given schedule to default values located in Record tab. To remove schedule please select X. Current recording mode is described via a number of status icons displayed on the screen. Their descriptions are presented below: - recording not performed (gray color) - schedule recording (red color) - emergency recording (video is recorded from all cameras with the speed and quality set in the Record tab under Emergency recording (red color) - Event recording (in accordance to the pre-defined parameters for a given schedule, located in the Event), (red color) - Pre-alarm recording (according to parameters defined in the Event sub-menu and time defined in Pre-event duration), (blue color) - motion has been detected - alarm input has been activated (with their numbers correctly related to the video inputs) All rights reserved AAT Holding sp. z o.o. 46

47 NDR-EA3104M User s manual version RECORDER S MENU - DVR receiving data in ASCII format (appearance of this icon superimposed on the picture from the first camera means that the data are received via RS-232 port. Icon superimposed on the picture from the second camera indicates that data are received via RS-485 port) - quick copy of recordings is performed in the background (gray color) - M4V recordings copy is performed in the background (blue color) - record copying is performed in the background, (red color) - lack of video signal Note: Note: When total recording speed set in the settings exceeds the maximum speed possible to obtain the DVR automatically records with the highest speed possible. When more than one schedule has been set for the same period of time the recording is performed according to the schedule with a higher number Record Tools After selecting this submenu and pressing ENTER the following screen appears: 24-hour recording size estimation Estimated time of recording Submenu allows for estimating the time left until the disk is full basing on certain recording parameters. Please set proper recording parameters in sections of this sub-menu and then please press Calculate. An information on estimated HDD usage appears, as depicted above. Note: The estimation function show only an approximate amount of recording time left due to the fact that type of the screen observed has a huge impact on occupation of the disk space (scenes with lots of changes in them will occupy much more space than low-change scenes). All rights reserved AAT Holding sp. z o.o. 47

48 NDR-EA3104M User s manual version RECORDER S MENU Selecting Recording status tab displays the following screen: Table depicted above shows information on the current recording status of the DVR. Regarding the Audio column, O marks the active audio channel while X marks the inactivity. Selecting Update allows for software updating. Note: NDR-EA3104M have the maximum recording speed settings applied for all channels. Example: Maximum recording speed for NDR-EA3104M is 25 ips for D1 resolution. When channels 1 to 3 are recorded with 1 ips (3 *1 = 3 ), channel 4 is able to perform recording at 22 ips (25-3 = 22). All rights reserved AAT Holding sp. z o.o. 48

49 NDR-EA3104M User s manual version RECORDER S MENU 3.5. NETWORK Network menu contains four sub-menus dealing with network settings as well as remote notifying settings Address After selecting this submenu and pressing ENTER the following screen appears: Type field allows for selecting the network address DVR is operating in. Static IP (manual parameter configuration), DHCP (default, automatic configuration). Static IP address needs to be obtained from the network administrator: IP Address, Subnet Mask, Gateway, DNS Server. ID and Password fields are designed for PPPoE connections (e.g. ADSL) and require appropriate configuring. Default Static IP settings are described below: IP Address: Subnet mask: Gateway: DNS Server: All rights reserved AAT Holding sp. z o.o. 49

50 NDR-EA3104M User s manual version RECORDER S MENU After selecting Port tab the following screen appears: Port numbers that are used by particular services can be changed by user in certain ranges: Live Port: from 1500 to 32000, Web: 80~32000, RTSP: from 554 to 32000, iphone: from 1500 to Values of Playback (remote playback) and Setup (remote DVR setup) ports change automatically during port number change in Live field by 1 and 2 respectively. Default port settings are presented below: Live: Playback: Setup: Web: 80 RTSP: 554 Note: Entering the same value for Live and Web is not possible. All rights reserved AAT Holding sp. z o.o. 50

51 NDR-EA3104M User s manual version RECORDER S MENU DDNS After selecting this submenu and pressing ENTER the following screen appears: DDNS address update is used for assigning a static name for dynamic IP address. Note: Note: Note: Although the DVR features the ability to manage dynamic IP addresses, activating the DDNS service in a router connected to the DVR is advised. Prior to configuring, please register the IP address using one of the DDNS servers available in the DVR. server is advised. Prior to configuring the DDNS function please contact the administrator of a local network to obtain the required network settings. DDNS field requires entering an DDNS server s address, next utilized by the DVR (dyndns.org is recommended). Hostname allows for entering the hostname previously registered in the selected DDNS server. Use ID box needs to be checked in order to enter the username and password. ID allows for entering the username registered in the DDNS. Password allows for entering the user s password from the DDNS server. Selecting Update allows for updating the IP address as well as checking the function operation. In case when incorrect parameters are entered, an appropriate error message will be displayed. All rights reserved AAT Holding sp. z o.o. 51

52 NDR-EA3104M User s manual version RECORDER S MENU Notification After selecting this submenu and pressing ENTER the following screen appears: Submenu depicted above allows for defining up to 10 IP addresses for computers with E-Viewer software installed, that will be able to receive information on pre-defined events such as motion detection, video loss, S.M.A.R.T alarm or filling the whole disk space etc. Callback Interval defines the time interval between sending subsequent event notifications, ranging from 5 seconds to 10 minutes. Desired positions should be activated in the first column. Address field allows for entering the IP addresses of the computers that will establish a connection with the DVR. Port column allows for setting the port numbers used for communication between devices. Note: E-Viewer Callback allows to select desired event from the list and connect to the DVR event is registered in. Please bear in mind however, that DVR is identified in the software by its local IP address, so an attempt to establish connection to DVR other than one from local network may not be possible. To avoid this situation, please use the DDNS. After selecting tab the following screen appears: All rights reserved AAT Holding sp. z o.o. 52

53 NDR-EA3104M User s manual version RECORDER S MENU Said sub-menu allows for defining up to 5 addresses for sending the messages about pre-defined events such as motion detection, video loss, S.M.A.R.T alarm or filling the whole disk space etc. interval defines the time interval between sending subsequent event notifications, ranging from 5 seconds to 10 minutes. Desired positions should be activated in the first column. Recipient field allows for entering the addresses the messages will be sent to. After selecting SMTP, the following screen appears: SMTP Server field allows for entering the mail server s IP address, or its domain name using virtual keyboard. Port position allows for entering the default communication port of the service (port 25 being default for outgoing mail). Sender field requires entering the sender s address. ID allows for entering the username of the account (account should be created earlier). Password requires entering password to to account. Note: Note: In order to successfully enable callback and notify functions they should be properly configured earlier, in the EVENT menu. Operation of auto-connect function depends on settings made in E-Viewer software. All rights reserved AAT Holding sp. z o.o. 53

54 NDR-EA3104M User s manual version RECORDER S MENU Transmission After selecting this submenu and pressing ENTER the following screen appears: Network Live (ips) field allows for setting the maximum number of images per second transmitted via network in live mode. Transmission speed ranges from 1 to 50 ips. Note: Speeds values given above are maximal. Real transmission speed may be decreased depending on the functions running on the DVR at that time. Limit bandwidth allows for enabling (Limit) or disabling (No Limit) function of limiting the bandwidth used by the DVR during network transmission. After selecting Limit, a box allowing for limiting the bandwidth from 1 to 100 Mb/sec appears. All rights reserved AAT Holding sp. z o.o. 54

55 NDR-EA3104M User s manual version RECORDER S MENU 3.6. EVENT EVENT menu contains five sub-menus covering the event settings. The DVR feature ability to detect various types of events. Depending on the settings, a desired action may then be taken Sensor. After selecting this submenu and pressing ENTER the following screen appears: First column in the table allows for enabling/disabling desired alarm inputs of the DVR. Name column allows for changing the names of particular inputs, while the Type column allows for setting their mode of operation. NO - is a normal-open type of input, NC - is normally closed input. Note: The detailed description of connection between external devices and inputs is available in chapter 6 of this manual. All rights reserved AAT Holding sp. z o.o. 55

56 NDR-EA3104M User s manual version RECORDER S MENU After selecting Record tab, the following screen appears: The tab depicted above allows for setting the DVR s response to the activation of a desired alarm input. Record column allows for assigning cameras that will start recording after an alarm event associated with them occurs. Note: Recording the pictures from cameras is determined by the settings in the record menu. Selected cameras should be set either to Event or Time & Event recording. After selecting Alarm tab the following screen appears: Sensor column allows for assigning any alarm output (or Buzzer) to any alarm input, with outputs activated after occurrence of certain events. All rights reserved AAT Holding sp. z o.o. 56

57 NDR-EA3104M User s manual version RECORDER S MENU After selecting Notification the following screen appears: Notification column allows for assigning IP addresses to particular alarm inputs in order to enable callback function, as well as addresses that the notification messages are sent to after particular alarm inputs become activated. Note: Only IP and addresses that became set and activated are available. After selecting the PTZ tab the following screen appears: PTZ column allows for programming a set of commands for a desired PTZ camera, connected to the DVR and executed in case of an alarm activation for a desired input. For each of the PTZ cameras, user may select a pre-programmed preset number that the camera moves to after a certain alarm event (alarm input activation) occurs. All rights reserved AAT Holding sp. z o.o. 57

58 NDR-EA3104M User s manual version RECORDER S MENU Motion After selecting Motion and pressing ENTER, the following screen appears : Submenu allows for configuring the motion detection function of the DVR. First column to the left allows for enabling/disabling the motion detection function. Sensitivity column allows for setting the motion detection threshold for each of the inputs, depending on the specification of an observed scene. Very low, Low, Normal, High, and Highest sensitivity levels are available. View column after selecting On displays the fields that the motion detection was triggered in for a given moment, while in live view. Selecting Off disables the field display. Area sets the motion detection zone for a given video input. Selecting Setup for a given input displays 30 x 24 motion detection grid as displayed below: All rights reserved AAT Holding sp. z o.o. 58

59 NDR-EA3104M User s manual version RECORDER S MENU Fields in the motion detection grid are selected in groups of four. Particular cells in the field are selected via pressing camera selection buttons while activating/deactivating all cells in the field is performed via pressing the ENTER button. Field selection frame is moved via the navigation buttons. Cell marked with a white rectangle is an activated motion detection cell. Pressing MENU/EXIT displays the detection field settings: SELECT selects all cells in the field, CLEAR - clears all cells in the field, SELECT ALL - selects all cells in the grid, CLEAR ALL - deselects all cells in the grid, CLOSE- saves changes and exits the menu Note: Settings in the Record, Alarm, Notification and PTZ tabs are identical to these in the Sensor submenu Video Loss After selecting this submenu and pressing ENTER the following screen appears: Submenu allows for setting the DVR to detect the video loss events at desired video inputs. Note: Settings in the Record, Notification and PTZ tabs are identical to these in the Sensor submenu. All rights reserved AAT Holding sp. z o.o. 59

60 NDR-EA3104M User s manual version RECORDER S MENU Text-in Selecting this submenu displays the following screen: The DVRs feature the simultaneous displaying of ASCII text (originating from ATMs, cash registers, PCs with access control software installed) and a video image associated with it. The DVR supports up to 2 text-generating external devices connected to RS-232 and RS-485 ports. Note: Note: Cooperation with external devices requires knowledge of the format that the data is sent in. Text data must be of ASCII type, the following setup is consistent with such device types. When working with devices generating text in accordance with different protocols adding the text is not possible. Adding text from more than one channel simultaneously may degrade the system s performance. Text-in function may be associated only with two of video inputs. RS-232 port is available for the first channel, while RS-485 is available for the second. To display the text both in playback and live mode, please check the option located under OSD TEXT- IN for live view and PosData for playback mode (chapters 4 and 4.11 of this manual). When utilizing network connection all data on transactions are displayed only in playback. During record copying the transactions are copied only for the *.exe and *.strg recording formats. Note: When copying videos in M4V format the transactions associated with the picture are not copied. All rights reserved AAT Holding sp. z o.o. 60

61 NDR-EA3104M User s manual version RECORDER S MENU Leftmost column of the table allows for enabling/disabling the text-in function for desired ports (RS- 232 or RS-485). Title column allows for changing the title of a given port. Selecting Setup displays the following screen: In order to properly capture the text data, the parameters set in the menu above have to be in accordance with the parameters of the data generated by external devices, as well as their manufacturer s specifications. RS-232 and RS-485 configuration procedure is identical. Transaction begin allows for setting the first string of characters (via virtual keyboard) that will be interpreted as the beginning of transaction. In case when transaction starts with different characters, please check Any Char. box. If set, the Transaction Begin field becomes inactive. Transaction End allows for setting the ending string of characters (via virtual keyboard) that will be interpreted as the end of transaction. Please consult the manual or manufacturer of external device in order to obtain the ending character string. Ignore String allows for setting the ignored characters. Line Delimiter allows for setting the characters that will be interpreted as end of the line allowing for convenient formatting of the text. Available delimiters are: LF - new line CR - return to the beginning of the line. Note: Once RS-232 and RS-485 ports are set to text capture, they cannot be used for any other function. All rights reserved AAT Holding sp. z o.o. 61

62 NDR-EA3104M User s manual version RECORDER S MENU Note: In order to enable said function, please adjust settings in DEVICES, and RS232/RS485 submenu. The DVRs may be programmed, so the device starts a desired action (i.e. starts recording, enables internal buzzer, activates relay outputs, or sends notifying messages) whenever it receives some predefined text string. Note: Settings in the Record, Alarm and Notification tabs are identical to these in the Sensor submenu. A sample text captured by the DVR is presented below: System After selecting this submenu and pressing ENTER the following screen appears: All rights reserved AAT Holding sp. z o.o. 62

63 NDR-EA3104M User s manual version RECORDER S MENU The DVR may be configured to automatically diagnose its status and generate corresponding reports. S.M.A.R.T. position allows for for setting the HDD temperature threshold that when exceeded will generate a notification message. 45 C / 113 F, 55 C / 131 F, 60 C / 140 F, 65 C / 149 F, 70 C / 158 F temperature values are available. Threshold should be set in accordance with the user s guide for a given HDD. Record Threshold (%) allows to set the percentage of occupied disk space which, when exceeded, triggers an appropriate alarm message. Selecting Alarm displays the following screen: Alarm column allows for assigning certain action performed when events specified in the Event column (such as HDD Bad, HDD Full and S.M.A.R.T.) occur. Alarm may be performed via activating desired alarm outputs, internal buzzer or displaying appropriate message on the screen.. Notification tab allows for assigning callback and notify for the alarm function. Note: HDD is the most vulnerable part of the system, therefore constant monitoring of its status is advised. All rights reserved AAT Holding sp. z o.o. 63

64 NDR-EA3104M User s manual version RECORDER S MENU G Sensor Selecting this sub-menu displays the following screen: DVR features the possibility of activating the internal g-force sensor (via selecting the Use G sensor) in order to record rapid changes in acceleration that might indicate crashes, bumpy ride, sudden braking etc. Czułość field allows to set the sensitivity of the device, ranging from lowest to the highest. Nagrania field allows to set the camera number that provides recording images in case of G sensor activation. Wyj.Alarmowe and Powiadomienie settings are directly related to ones from Alarm zew. Instalacja allows to declare the physical orientation of the G sensor in regard to its mounting inside the vehicle in order to prevent false alarms. Stan informs about current location of the G sensor. All rights reserved AAT Holding sp. z o.o. 64

65 NDR-EA3104M User s manual version RECORDER S MENU 3.7. LOGOUT/ SHUTDOWN After selecting this submenu the following screen appears: To log out a user please select LOGOUT, and press OK. Additional window prompting for confirmation appears. To confirm, select YES. To turn the DVR off, please select SHUTDOWN and select OK. Additional window prompting for confirmation appears. To confirm, select YES. To exit the submenu select Cancel. All rights reserved AAT Holding sp. z o.o. 65

66 NDR-EA3104M User s manual version OPERATING THE DVR 4. RECORDER S OPERATION 4.1. Live monitoring As soon as the DVR completes its initialization process, it starts displaying live video via the connected monitor. Displaying all cameras simultaneously is the default mode. Press a camera button to display a particular camera full screen. Subsequent DISPLAY button pressing cycles through different display modes. Display position of the individual cameras can be freely configured via the menu. While working in split-screen mode single camera can be displayed only once on a given screen. In case of full screen display use Left, Right, Up or Down arrow buttons to change displayed cameras Additional function menu description A large part of the recorder s functions is executed from an additional menu available in "live" mode after pressing the ENTER button. All rights reserved AAT Holding sp. z o.o. 66

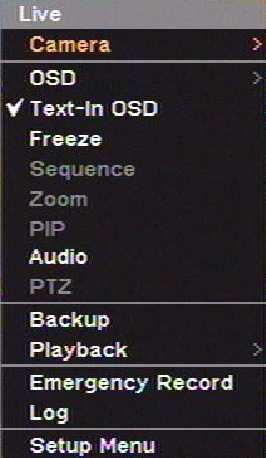

67 NDR-EA3104M User s manual version OPERATING THE DVR Camera: OSD: Text-In OSD: Freeze: Sequence: Zoom: PIP: Audio: PTZ: Backup: Playback: Emergency Record: Log: Setup Menu: Changes display mode. 2x2 and full screen display modes are available. Selecting the OSD position allows for choosing the status information display mode, the available options are: NONE - disabled; OSD - only the date, time, camera name and recording information are displayed; OSD+Status Bar - all status information and status bar with the date and time (additionally, an option to enable hiding status bar after a certain period of inactivity is available). Enables/disables on-screen text-in displaying Select the FREEZE position to freeze the current image (during live view). Press any other button to turn the function off. Function available in full screen mode. Selecting the SEQUENCE position displays live channels sequentially. Changing the display mode, or selecting the SEQUENCE position turns off the sequence. Select the Zoom position to zoom the current image on the screen. Pressing arrow buttons navigates through the zoomed part of the screen. Function is available only in full screen mode. Select the position to display the menu that allows for enabling/disabling Picture In Picture function (displaying images from the selected camera in a small window superimposed on the background image from another camera). Function is available only in full screen mode. Selecting the Audio position in "live" or in playback mode allows to select audio channel (from available active channels), which will appear on the audio output. Select the PTZ position to enter the PTZ (Pan/Tilt/Zoom) mode which allows for controlling properly connected PTZ cameras. Equivalent to the BACKUP button on the IR remote. Select the Playback position in the live mode to go to the playback video mode (HDD) or playback backup mode (Backup Data). Equivalent to the! E.REC button on the IR remote controller. Select the position to screen the system log menu that allows for viewing and exporting system logs. Enters the recorder main menu. All rights reserved AAT Holding sp. z o.o. 67

68 NDR-EA3104M User s manual version OPERATING THE DVR Enters the main menu in live mode, opens additional function menu in playback mode. 2. Information about disk usage, 0% - empty, 100% - disks full. 3. Blue color indicates active overwrite function, grey color indicates inactivity of the function. 4. Green color indicates active network connection, grey indicates inactive connection. 5. Highlighting indicates that G-sensor is in alarm mode. Lack of highlighting indicates lack of alarm or inactive state 6. Displays current date in live view or date of the recording in playback mode. 7. Displays current time in live view or time of the recording in playback mode. 8. Ready for remote IR controlling. 9. Orange color indicates active EMERGENCY recording, grey color indicates function inactivity. 10. Orange color indicates that one of the alarm outputs is active. 11. Highlighting indicates that the GPS receiver is active. Grey color indicates inactivity e.g. lack of GPS signal. icon in the top right corner of the screen indicates that the camera has been configured as PTZ Purpose of other status icons is explained in chapter of this manual. All rights reserved AAT Holding sp. z o.o. 68

69 NDR-EA3104M User s manual version OPERATING THE DVR 4.2. Live audio Recorders feature 4 audio inputs and single audio output. Live mode features the possibility of assigning any audio input to audio output, therefore listening to live audio feed. Selection of audio channel is performed via selecting the Audio position of the additional function menu PIP (picture in picture) After selecting PIP position during full screen view a menu allowing for camera selection appears. The selected camera is then displayed in a window, superimposed on a full screen camera view. Disabling the function is performed analogically. Changes in the size and position of the PIP window are made in the DVR s menu Zoom function ZOOM position enlarges the selected part of the screen. Selection may be moved across the screen using navigation buttons. Subsequent selecting of the ZOOM position leaves the mode PTZ camera control Prior to controlling please establish a proper RS-485 connection between the DVR and camera(s). Connection description is contained in chapter 5. After logging in, user with the PTZ control privileges can control PTZ cameras. PTZ position starts the PTZ camera control mode. After selecting the PTZ position, cameras that are defined as PTZ are displayed on the screen. Camera selection is performed via navigation buttons, confirmation via pressing the ENTER. Pressing (+) zooms the picture in, while (-) zooms out. buttons change the iris level of the camera (Iris +, Iris -). To control the camera in both horizontal and vertical axis, please use the buttons. Pressing PRESET and MOVE saves and calls presets respectively, ranging from 1 to 16. After the PTZ window shows up, please select preset number, under which current scene will be saved. Entering the title of preset is possible, via virtual keyboard. To program a preset please point the camera to a desired scene, adjust the zoom and press PRESET. To call a preset press MOVE, and select a desired number in opening window. Pressing the MENU button while in PTZ mode displays the window of PTZ menu. Please select desired function using navigation buttons. Functions available depend on camera model, selected protocol and additional accessories. All rights reserved AAT Holding sp. z o.o. 69

70 NDR-EA3104M User s manual version OPERATING THE DVR 4.6. Event monitoring If Event monitoring on is checked in the DVR s menu, the picture from a selected camera will be displayed on the main monitor. The display mode depends on the amount of cameras linked to the event, and on the number of events that are simultaneously taking place in the system. If a single camera is associated with the events, the picture from it is displayed in full-screen. If events are associated with 2~4 cameras, the cameras participating in that event are displayed in quad mode. The display time matches the predefined time of panic recording. After the panic recording times out, the monitor returns to its previous display mode. In order to return to previous display mode before event monitoring times out, please press DISPLAY or any camera selection button Covert cameras If the cameras were defined as Niska, the picture from them isn t displayed. For Niska cameras, both the camera name and status icons are displayed. If the cameras were defined as Wysoka, they aren t displayed. For Wysoka cameras, only the camera name is displayed. All rights reserved AAT Holding sp. z o.o. 70

71 NDR-EA3104M User s manual version OPERATING THE DVR 4.9. Recording the video Table presents the maximum recording speeds of DVRs. Resolution CIF x 288 Note: If the DVR isn t working in overwrite mode and all available storage space has been already taken, emergency recording is not performed. Note: Recording speed may decrease slightly if the DVR is performing some other tasks during that time. Recording settings are available in the RECORD menu Audio recording If a DVR is set-up properly, audio recording may be performed from up to 4 channels. If the recording speed is less than 1 fps, the sound won t be recorded. Note: Please check if audio recording is in accordance with your legal regulations Playback of the recorded data Maximum recording speed (PAL) NDR EA ips 2 CIF x ips D1-720 x ips Users, that have the privileges to watch stored recordings, after logging in to the DVR may do so. To start the playback, please press the PLAYBACK button. If the stored material is viewed for the first time since the device power-up, latest recordings will be shown. Note: Covert cameras are visible during playback. - Pressing the button plays the recordings backwards. Subsequent pressing of the button changes the speed of playback. Speed is indicated by the: R.PLAY, RWx2, RWx4, RWx8, RWx16 and RWx32 messages. - Pressing this button plays the recording forward. Subsequent pressing of the button changes the speed of playback. Speed is indicated by the PLAY, FFx2, FFx4, FFx8, FFx16, FFx32 messages. - Pressing this button while in pause mode, moves the picture one frame forward. - Pressing this button while in pause mode, moves the picture one frame backward. - Pressing this button pauses the recording. All rights reserved AAT Holding sp. z o.o. 71

72 NDR-EA3104M User s manual version OPERATING THE DVR Opis menu dostępnego po naciśnięciu przycisku MENU w trybie odtwarzania. - display mode selection - goes to the beginning/end or defined date of the recordings - calendar/event or text in records search - change status information display - enable/disable on-screen text-in displaying - enable/disable digital zoom function - enable/disable audio playback - equivalent to the BACKUP button on the IR remote - equivalent to the! E.REC button on the IR remote - event log menu display - playback storage selection HDD/Backup Data - exit from the playback mode All rights reserved AAT Holding sp. z o.o. 72

73 NDR-EA3104M User s manual version OPERATING THE DVR Video playback Recorders feature the option of playing the recorded video back. Only the *.strg format recordings, i.e. without a built-in player can be played back by the device. Playback is active only when an external flash memory was connected to the DVR. In order to start playback during live view, please bring up an additional function menu by pressing ENTER. Next, please select Playback and Backup Data. A screen allowing for selection of the storage device and filename appears then. Using navigation buttons select the desired file and confirm by pressing ENTER. The method of playing back such recordings is identical as in HDD-related playback Video search Note: The video recording speed may decrease during search Pressing the MENU or right mouse button during playback, brings up the search menu. After selecting Go to three options become available. Go to Time - searches by time/date, or skips to the beginning/ending of the records; Go to beginning - searches for first recorded picture; Go to end searches for last recorded picture; After selecting Search three options become available: Calendar Search - allows for searching the desired date of recording, using calendar; Event Search - searches for recordings associated with events; Text-In Search - searches for text strings associated with recorded pictures; All rights reserved AAT Holding sp. z o.o. 73

74 NDR-EA3104M User s manual version OPERATING THE DVR Go to time After selecting Go to time the following menu appears: To set the time and date, please select particular date/time values using navigation buttons. After confirming via OK button, the images originating from selected time are displayed. If there are no pictures for that time period, a proper message is displayed. Additionally, selecting Go to beginning or Go to end skips to the beginning/ending of recording. All rights reserved AAT Holding sp. z o.o. 74

75 NDR-EA3104M User s manual version OPERATING THE DVR Calendar search Selecting said option displays the following screen: Days of the month highlighted orange indicate the presence of recording for that particular day. Selecting day and confirming it via ENTER button adjusts the time on the progress bar so it corresponds to the period being observed. Time interval containing the data is highlighted green. Precise selection of recordings is performed by moving the red marker along the progress bar using arrows. Current hour is displayed in the left bottom part of the field. Year and month are selected via two fields located above the calendar. Note: Progress bar is divided into 1-hour segments. Highlighting a segment doesn t imply that the recordings are available for the whole hour. Changing date and time (automatically or manually) may cause a situation when two or more video stream s are labelled with the same date and time. Such recordings are highlighted orange on the progress bar. Selecting such recordings displays a window allowing to select a proper video stream. Lower video segment indicates earlier records. Pressing ENTER while navigating progress bar or selecting Go to enters playback mode. Selecting Details displays progress bar for all cameras. Note: When no recordings are displayed on the screen, please switch to 2x2 mode in order to quickly search saved images. All rights reserved AAT Holding sp. z o.o. 75

76 NDR-EA3104M User s manual version OPERATING THE DVR Event search After selecting said function, the following screen appears: All events are stored in the device s log. Opening the log may be performed via pressing the LOG button on the IR remote, or by selecting Event search in the extended menu.. Access to the event log cannot be restricted, however moving to the playback mode is allowed only if the user has sufficient privileges to do so. Selection of a given event and confirmation by pressing ENTER displays first picture associated with that event. Searching the log is performed using the listed buttons: - displays 10 next log entries - displays 10 previous log entries - skips 100 entries forward Searching the logs using mentioned buttons is available during a single day. Selecting a next day is performed in the Time column. Event: allows for specifying, which events are taken into account during search. Following options are available: All Motion Sensor Video loss Text-in Emergency G Sensor - searches for all events - motion detection events - alarms for specified alarm inputs - video loss events - text strings - emergency recording events - g-sensor activation events All rights reserved AAT Holding sp. z o.o. 76

77 NDR-EA3104M User s manual version OPERATING THE DVR Text-in search After selecting the text-in search submenu, the following window appears: Text-in search allows to search a pre-defined range of records for string of characters associated with a particular recording. Strings are generated by POS - class machines (ATMs, cash registers etc.). FROM - TO fields define the time frame of search. 1 to 5 fields allow for entering a string of characters the function will be looking for. Entering the characters is possible after selecting a particular line and pressing ENTER. To include the string in a search please check the box next to the searched string (position 1 depicted above). CASE SENSITIVE search takes case sensitivity into account. To start search, please press OK. After selecting a desired entry (using arrows) in the search results field and pressing ENTER the first frame of the picture associated with that text is displayed. All rights reserved AAT Holding sp. z o.o. 77

78 NDR-EA3104M User s manual version OPERATING THE DVR Backup NDR-EA3104M digital multiplexers provide a wide branch of methods when it comes to copying the recordings. User may copy recordings to an external storage devices. The DVR features the possibility of copying the recordings to an external HDD connected via the USB, or to copy the data onto Flash memories. DVRs allow for copying the recordings in three available formats. Data format determines its later playback and maximum file size. Following formats are available: *.exe - File size may not exceed 4 GB, both for FAT32 and NTFS. Number of channels that are copied in the process is not restricted. The stored data may be played back on the PC with Internet Explorer browser installed (IE 7.0 recommended). *.strg - Data are copied to *.strg format. File size may not exceed 4 GB for FAT 32 file system. In case of NTFS file system, maximum file size is limited only to the NTFS maximum file size. Maximum number of channels is also unrestricted. Data stored in this format may be played back on PCs with E-Viewer installed, or by NDR-EA4104, NDR-EA4416, NDR-EA4208, NDR-EA3216 and NDR-EA3108. *.m4v - Data are copied to *.m4v format. File size may not exceed 2 GB, both for FAT32 and NTFS. Only one video channel is permitted during copy process. Recordings may be played back on PCs with mp4-capable software installed. Note: Note: Note: Only FAT32 or NTFS file systems are supported on the storage devices. When copying *.exe files, FAT32 file system is recommended on the storage device. Using NTFS-formatted storage device and exceeding maximum file size for that system (4GB) will result in inability to playback the copied recordings as the copy process won t stop after exceeding max. file size. When copying *.m4v recordings maximum file size should not exceed 2GB. All rights reserved AAT Holding sp. z o.o. 78

79 NDR-EA3104M User s manual version OPERATING THE DVR Copying *.exe and *.strg In order to enter the backup mode please bring up function menu while in live view, next, select Backup, and again Backup. The following screen appears: Source allows for selecting the disks that the data are copied from. Record - internal HDDs set to recording mode, Mirror - mirroring, read-only HDD. Device allows for setting the device that the data are copied to. USB Storage (A-1) - external storage device connected to a desired USB port. File Name allows for naming the copied file, using virtual keyboard. From - To and Camera sets the time interval and cameras the recordings are copied from. Devices that are not available or not included in the Device field are inactive. Audio allows for deciding whether the recordings are to be copied with audio tracks or not. DVRMediaPlayer allows for selecting the *.strg format (box unchecked) or *.exe (checked). Status displays information on the storage device currently connected to the DVR. First value describe the free space, while second value describes total space. Selecting Update refreshes the information. To start copying select Copy. All rights reserved AAT Holding sp. z o.o. 79

80 NDR-EA3104M User s manual version OPERATING THE DVR In case of lack of recording space available, the device will stop the copying and display an appropriate message about lack of free space on the destination device and amount of recordings copied. Copy progress is displayed in the STATUS field as percentage %. After finishing the copy process a proper message is displayed *.m4v copying In order to enter the backup mode please bring up function menu while in live view, next, select Backup and Clip Maker. The following screen appears: Main difference between *.m4v, *.exe and *.strg formats is that the former is able to copy only one channel (Camera field). It is possible to use other functions of the DVR during copy process. Please select Close to use other DVR functions. Returning to the copy window is possible anytime. Note: Closing system and/or formatting the external drives is forbidden during the clip copy. Note: During clip copy, disconnecting USB cable and/or power supply of the device is forbidden, as it may cause the DVR to malfunction or damage the external device itself. During subsequent clip copying, an information on system malfunction may be displayed. In order to restore the situation to normal, please restart the DVR. When data located on the external memory devices are damaged, please format the device or use data recovery software. All rights reserved AAT Holding sp. z o.o. 80

81 NDR-EA3104M User s manual version Copying recordings directly from an HDD connected to the PC computer. OPERATING THE DVR NDR-EA3104M feature direct copying of the recordings from internal HDD mounted in a bay connected to a PC computer with E-Viewer software installed. In order to perform successful connection, please purchase appropriate cable, as depicted below: All rights reserved AAT Holding sp. z o.o. 81

82 NDR-EA3104M User s manual version OPERATING THE DVR Playback of copied materials Playback depends directly on the format that recordings have been copied to *.exe format playback. Recordings stored in this format may be played back on a PC with Internet Explorer 7.0 or newer. Note: It is recommended, that system is equipped with Pentium 1200MHz (or newer) CPU and at least 1GB of RAM. If the clock frequency is less than stated above, video recorded in maximum quality or watched with maximum speed may be played with decreased speed. In order to establish proper operation, DirectX 7.0 (or newer) and a graphic card with 32MB of RAM is also recommended. Double-clicking on the backup recording file starts the playback. Note: Depending on an Internet Explorer settings, it might be necessary to allow for running ActiveX components. Note: Proper playback of the video recordings depends on the tech specification of the PC used. When encountering problems with playback, please set the 32-bit colour palette in the Display Properties. All rights reserved AAT Holding sp. z o.o. 82

83 NDR-EA3104M User s manual version OPERATING THE DVR Next, select the ADVANCED button and TROUBLESHOOTING tab, then select the maximum value of hardware acceleration. To check version number of the libraries installed, please enter dxdiag in the RUN bar, located in the START menu, and press ENTER. In the DISPLAY please select DIRECT DRAW HARDWARE ACCELERATION and check if it s working properly. Please update the video drivers to the newest ones recommended by the producer. When still having problems with playback, please consider change of the video card. All rights reserved AAT Holding sp. z o.o. 83

84 NDR-EA3104M User s manual version OPERATING THE DVR The following screen contains overview of the playback software: Description of the functions: - Searching the records using calendar as well as timeline at the bottom of the screen. Days marked red indicate the presence of recordings for that day. Selection of a day is performed via pressing the LMB. Green mark present on the timeline indicates the presence of recordings for that time period. Selection of a time interval is performed via pressing the LMB. - searching the records associated with motion detection events - searching the records associated with text-in events - displays the picture from a selected (camera selection is performed via single LMB click on a desired picture) camera full-screen, but inside the window. - displays selected cameras in quad mode - enables the full screen overlay mode. To disable the function, please press the ESC key on a keyboard - skips to a selected timeframe of recording - skips to the beginning of recording All rights reserved AAT Holding sp. z o.o. 84

85 NDR-EA3104M User s manual version - plays the recording forward with normal speed - plays the recording backward with normal speed - moves to the next frame in the recording - moves to a previous frame of the recording - skips to the end of the recording - skips to the beginning of the recording OPERATING THE DVR - plays a recording fast forward. Subsequent pressing changes the playback speed by x1, x2, x4, x8, x16 and x32 respectively. - rewinds the recording. Subsequent pressing changes the playback speed by x1, x2, x4, x8, x16 and x32 respectively. - STOP button, stops the playback (pause) - selects the audio channel. Note: Some functions are available after pressing the STOP button Clicking LMB on a selected picture displays it full screen, subsequent pressing returns to previous display mode Playing back the*.m4v videos. To playback a recording on a PC please use any software able to play MP4 files Playing back the*.strg recordings. Recordings in this format may be played back either via a PC computer or using E-series DVRs. Playback procedure is described in chapter 4.11 of this manual. Playing back using a PC computer is possible via E-Viewer software. E-Viewer s guide is a separate document stored on a CD included in the package. All rights reserved AAT Holding sp. z o.o. 85

86 NDR-EA3104M User s manual version CONNECTING AND CONTROLLING PTZ CAMERAS) 5. CONNECTING AND CONTROLLING PTZ CAMERAS DVR features the possibility of remote controlling of up to 4 cameras via the RS-485 bus, cascade connection. Cameras may be either of speed dome type, classic cameras with optical/digital zoom or other cameras with proper protocols implemented. The control over cameras is performed via IR remote controller, USB mouse, IE web browser or E-Viewer software. To ensure the proper operation of control protocols, please assign unique (in the system) address to each of the system cameras. The DVR is able to cooperate with various control protocols, e.g. N-Control, Pelco-D, Pelco-P and others. Note: All the cameras in one system should have the same control protocol and transmission speed set in their menus (check the user s manual of the camera for more details). The description presented below is valid for Novus CAMA-II cameras. To connect cameras of other manufacturers, please consult the tech support and the user s manual for each of the cameras. Note: For speed dome camera control, RS-232 port may be used. In such a case, RS RS-485 converter should be used, e.g. NVPT-001RSC. Such connection is used, when a necessity of connecting a keyboard and speed dome cameras to one DVR arises. 5.1 Connecting NOVUS PTZ cameras. Speed dome cameras are cascade connected using UTP cat. 5. Cameras are connected to a port marked as RS-485. Maximum length of the wire shouldn t exceed 1200m. Telemetry junctions are located at the rear of the device, as a terminal block. To ease the connecting process, plugging the socket out of the terminal is possible. Please connect the wires between the DVR and cameras in a way described below: TRX + - naleŝy łączyć z Rx + (Tx+) w kamerze TRX - - naleŝy łączyć z Rx - (Tx-) w kamerze Detailed information regarding PTZ camera control are presented in chapters (Cameras) and (RS232/RS485). Button functions used for PTZ camera control are further described in chapter and of this manual (Camera and RS232/RS485). All rights reserved AAT Holding sp. z o.o. 86

87 NDR-EA3104M User s manual version CONNECTING AND CONTROLLING PTZ CAMERAS NDR-EA3104M overview Video Video UTP m max 24VAC + 24VAC - FGND (RX+) RX+(TX+) RX-(TX-) GND 24VAC- 24VAC+ 24VAC + 24VAC - FGND (RX+) RX+(TX+) RX-(TX-) GND 24VAC- 24VAC+ 1,5 m max 1,5 m max Novus CAMA II no. 1 Novus CAMA II no. 4 All rights reserved AAT Holding sp. z o.o. 87

88 NDR-EA3104M User s manual version CONNECTING EXTERNAL DEVICES TO ALARM INPUTS/OUTPUTS 6. CONNECTING EXTERNAL DEVICES TO ALARM INPUTS/OUTPUTS NDR-EA3104M DVR features 2 alarm inputs and 2 alarm outputs. Connectors are equipped with clamp-on terminals. Locations of particular connectors are presented in chapter 2.3. Note: Alarm inputs and outputs are not lightning-protected. User should protect the inputs against the electric discharges, that may damage the equipment. Maximum current for alarm output should not exceed 0.17 A for 60V. If system needs connecting devices with bigger current demand, please use additional circuits, e.g. using relay. Output may operate either as NO or NC type. Alarm inputs implementation: Alarm inputs operate in TTL/CMOS standard, therefore may be activated either by appropriate voltage levels or zero voltage. Appearance of high/low logical states on the input depends on settings in Sensors submenu. Next page contains a diagram presenting the alarm input no.2 circuit. When alarm input mode in the Sensors submenu is set to NO, closing the SW1 switch activates the alarm input. SW 1 All rights reserved AAT Holding sp. z o.o. 88

89 NDR-EA3104M User s manual version CONNECTING EXTERNAL DEVICES TO ALARM INPUTS/OUTPUTS Employing relay alarm outputs: An example of circuit implementing the relay alarm output is presented below: All rights reserved AAT Holding sp. z o.o. 89

90 NDR-EA3104M User s manual version OPERATING THE DVR VIA SYSTEM KEYBOARDS 7. OPERATING THE DVR VIA SYSTEM KEYBOARDS Operating the DVR via NV-KBD30 and NV-KBD70 system keyboards. NDR-EA3104s may be remotely controlled using NV-KBD70 or NV-KBD30 keyboard. System is controlled either via RS-485 or RS-232 (after using an appropriate adapter) port connection. Thanks to this, controlling large systems is possible (up to 9 DVRs with NV-KBD30 and up to 32 in case of NVKBD70). The RS-485 wire length should not exceed 1200m. In such a system, devices are cascade connected, with taps length not exceeding 1,5m. Keyboards have their keys laid out in accordance with appropriate buttons in IR remote, serving the same function. Additional informative feature is the LCD display located in the keyboard, displaying information about active functions, transmission parameters etc. 7.1 Controlling the DVR via KBD70 keyboard. Connection diagram: RS-485 (+) TRX + RS-485 (-) RS-485 TRX - TRX + RS-485 TRX - Main Menu Network -> Set Port -> Set Baud Rate -> Dome2: 9600 Main Menu Network -> Set Port -> Com Ports -> Dome2:NC DVR RS-485 Sample configuration: TRX - TRX + KBD 70 keyboard Up to 31 DVRs connected as above Note: Both the cameras, DVRs and keyboards in one system should have the same control protocol and transmission speed set in their menus (check the user s manual of the camera for more details). All rights reserved AAT Holding sp. z o.o. 90

91 NDR-EA3104M User s manual version OPERATING THE DVR VIA SYSTEM KEYBOARDS 7.2 Controlling the DVR via the KBD30 keyboard: RS-485 (+) RS-485 (-) TRX + TRX - RS-485 TRX + TRX - RS485(TX+) styk 5 styk 4 RS485 (TX-) RS-485 TRX + TRX - RS-485 NV-KBD30 Up to 9 DVRs connected as shown above NV-KBD30 keyboard sense the commands with 9600 bps speed in the following manner: 8 data bits / 1 stop bit / no parity check. Default control protocol is N-Control assigned in keyboard s settings to number 4. Note: Note: Both the cameras, DVRs and keyboards in one system should have the same control protocol and transmission speed set in their menus (check the user s manual of the camera for more details). Detailed information on NV-KBD30 and NV-KBD70 configuration are contained in their respective manuals. Tables presented on subsequent pages describe controlling the DVR via NV-KBD30 and NV-KBD70 keyboards. All rights reserved AAT Holding sp. z o.o. 91

92 MM AAT Holding sp. z o.o., ul. Puławska 431, Warszawa, Polska tel.: , faks:

93 instrukcja obsługi NDR-EA3104M

94 NDR-EA3104M Instrukcja obsługi wer. 1.0 UWAGI INFORMACJE I OSTRZEśENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do uŝytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC. Dyrektywa WEEE 2002/96/EC Informacja dla uŝytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002/96/EC) oraz późniejszymi zmianami, dotyczącą zuŝytego sprzętu elektrycznego i elektronicznego. Zapewniając prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia. Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, Ŝe nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie naleŝy oddać do odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje dotyczące recyklingu niniejszego produktu naleŝy skontaktować się z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt. Dyrektywa RoHS 2002/95/EC Informacja dla uŝytkowników dotycząca ograniczenia uŝycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym. W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, Ŝe nasze produkty podlegające przepisom dyrektywy RoHS, dotyczącej uŝycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, Ŝe nasze produkty zostały przetestowane i nie zawierają substancji niebezpiecznych w ilościach mogących niekorzystnie wpływać na zdrowie człowieka lub środowisko naturalne. Informacja Urządzenie, jako element profesjonalnego systemu telewizji dozorowej słuŝącego do nadzoru i kontroli, nie jest przeznaczone do samodzielnego montaŝu w gospodarstwach domowych przez osoby nie posiadające specjalistycznej wiedzy. Producent urządzenia nie ponosi odpowiedzialności za wady i uszkodzenia wynikające z niewłaściwej lub niezgodnej z instrukcją obsługi instalacji urządzenia w systemie. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 2

95 NDR-EA3104M Instrukcja obsługi wer. 1.0 UWAGA! Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi, innych dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu, naleŝy, pod rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności, skontaktować się z Producentem. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 3 WARUNKI BEZPIECZEŃSTWA ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JAK I PEŁNEJ WERSJI INSTRUKCJI ZAWARTEJ NA DOŁĄCZONEJ PŁYCIE CD JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIMI PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ śadnych SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU. 1. Przed zainstalowaniem i rozpoczęciem eksploatacji naleŝy dokładnie zapoznać się z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa; 2. Uprasza się o zachowanie instrukcji na czas eksploatacji rejestratora na wypadek konieczności odniesienia się do zawartych w niej treści; 3. NaleŜy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyŝ mają one bezpośredni wpływ na bezpieczeństwo uŝytkowników i trwałość oraz niezawodność urządzenia; 4. Wszystkie czynności wykonywane przez instalatorów i uŝytkowników muszą być realizowane zgodnie z opisem zawartym w instrukcji; 5. W czasie czynności konserwatorskich urządzenie musi być odłączone od zasilania; 6. Nie wolno stosować Ŝadnych dodatkowych urządzeń lub podzespołów nie przewidzianych i nie zalecanych przez producenta; 7. Nie wolno uŝywać rejestratora w środowisku o duŝej wilgotności (np. w pobliŝu basenów, wanien, w wilgotnych piwnicach); 8. Nie naleŝy instalować tego urządzenia w miejscu, gdzie nie moŝna zapewnić właściwej wentylacji (np. zamknięte szafki, itp.), co powoduje zatrzymanie się ciepła i w konsekwencji moŝe doprowadzić do uszkodzenia; 9. Nie wolno umieszczać rejestratora na niestabilnych powierzchniach. Rejestrator musi być instalowany przez wykwalifikowany personel o odpowiednich uprawnieniach według zaleceń podanych w niniejszej instrukcji; 10. Urządzenie moŝe być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez producenta w danych technicznych rejestratora. Dlatego teŝ, zabrania się zasilania rejestratora ze źródeł o nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez producenta parametrach; 11.Wyłączenie odpowiedzialności w przypadku uszkodzenia danych zawartych na dysku lub innych urządzeniach: Producent nie ponosi odpowiedzialności w razie uszkodzenia lub utraty w trakcie eksploatacji Produktu danych zawartych na dyskach lub innych urządzeniach.

96 NDR-EA3104M Instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1. INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna Rejestratory cyfrowe pracujące w trybie quadrupleks: równoczesny zapis, podgląd na Ŝywo / odtwarzanie nagrań, kopiowanie nagrań i połączenie sieciowe System operacyjny oparty na Linux Wyświetlanie na Ŝywo Prędkość nagrywania do 100 obr/s Algorytm kompresji H.264 Rozdzielczość nagrywania: x x x 288 MoŜliwość zastosowania 1 dysku SATA* 2.5 (w wyjmowanej kieszeni, dysk 250GB w zestawie) MoŜliwość zastosowania 1 karty pamięci SD* MoŜliwość definiowania prędkości i jakości nagrywania odrębnie dla kaŝdej z kamer Zaawansowane funkcje harmonogramu nagrywania i detekcji ruchu Funkcje przed-alarmu i po-alarmu MoŜliwość rejestrowania do 4 kanałów audio Wbudowany odbiornik sygnału GPS (antena w zestawie) Wbudowany czujnik przeciąŝeń (G-sensor) Funkcja przechwytywania danych tekstowych z systemu kontroli dostępu, urządzeń fiskalnych itp. Zaawansowane funkcje przeszukiwania zarejestrowanego materiału Sterowanie kamerami szybkoobrotowymi bezpośrednio z rejestratora i przez sieć Protokoły sterowania: N-Control, Pelco-D, Pelco-P i inne Współpraca z klawiaturą NV-KBD70 i NV-KBD30 MoŜliwość kopiowania nagrań poprzez port USB na dysk twardy lub pamięć typu Flash i przez sieć komputerową Praca w sieci komputerowej, w tym moŝliwość połączenia z wieloma rejestratorami jednocześnie oraz wysyłanie wiadomości o sytuacjach alarmowych Oprogramowanie: E-Viewer (do zdalnej administracji, podglądu i przeglądania nagrań) z wbudowanym modułem do graficznej wizualizacji obiektu (mapy), oraz modułem połączenia zwrotnego E-Viewer Callback Oprogramowanie imon do zdalnej administracji, podglądu, sterowania wyłączaniem alarmów, odbieraniem informacji o zdarzeniach alarmowych) dla urządzeń mobilnych typu iphone oraz z systemem operacyjnym Android. Auto-diagnostyka systemu z automatycznym powiadamianiem Menu w języku polskim Funkcja ukrywania kamer MoŜliwość obsługi urządzenia za pomocą myszy komputerowej USB i pilota zdalnego sterowania (w zestawie) Mocowanie zapewniające ochronę przed wibracjami i wstrząsami Wyjście zasilające 12 VDC do 4 kamer oraz 1 monitora (max 1.6A) Zasilanie: 12 ~ 36 VDC * Lista kompatybilnych modeli i pojemności dysków oraz kart pamięci dostępna w załączniku Kompatybilne dyski w zakładce produktu na stronie Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 4

97 NDR-EA3104M Instrukcja obsługi wer Dane techniczne rejestratorów cyfrowych NDR-EA3104M Model Tryb pracy System operacyjny Wejścia wideo Wyjścia wideo NDR-EA3104M quadrupleks Linux 4 x BNC 1 x CVBS do monitora głównego INFORMACJE WSTĘPNE Wyjścia zasilające 5 x 12 VDC (zasilanie 4 kamer oraz 1 monitora maks. 1.6 A) Wejścia alarmowe 2 Wyjścia alarmowe Wejścia audio 2 przekaźnikowe 4 x mikrofonowe Wyjścia audio 1 Wejście anteny GPS 1 x typ SMA Prędkość nagrywania do 100 obr/s (360 x 288), do 50 obr/s (720 x 288), do 25 obr/s (720 x 576) Kompresja H.264 Rozdzielczość nagrywania 720 x 576, 720 x 288, 360 x 288 Tryby nagrywania Prędkość wyświetlania Format wyświetlania Detekcja ruchu Detekcja utraty sygnału Harmonogram Sposób wyszukiwania Rejestr zdarzeń Synchronizacja czasu Diagnostyka systemu HDD Kopiowanie obrazów Porty zewnętrzne Sterowanie PTZ Protokoły sterowania kamerami Obsługa ciągły, wyzwalany alarmem, detekcją ruchu, czujnikiem przeciąŝeń lub pojawieniem się ciągu znaków wysłanych np. z kasy fiskalnej lub bankomatu 100 obr/s ( na Ŝywo ) 1, 4, PiP, sekwencja, dowolnie definiowane przez uŝytkownika, zoom cyfrowy wybranego fragmentu obrazu x2, zamroŝenie obrazu siatka 30x24, z regulowaną czułością (niezaleŝnie dla kaŝdej kamery) tak odrębne ustawienia dla kaŝdego dnia tygodnia, odrębne ustawienia dla kaŝdej kamery, odrębne ustawienia dla specyficznych dni (święta itp.), moŝliwość łączenia dowolnych trybów nagrywania według czasu/daty, po zdarzeniach, po transakcjach do zdarzeń automatyczna synchronizacja zegara systemowego z serwerami NTP automatyczne sprawdzanie ilości uszkodzonych sektorów na dyskach i ich temperatury z funkcją alarmowania lokalnego, jak i przez sieć komputerową moŝliwość zastosowania 1 dysku SATA* 2,5 oraz 1 karty pamięci SD* (dysk 250GB w zestawie) przez port USB na dysk twardy lub pamięć typu Flash, przez sieć komputerową 1 x Ethernet - złącze RJ-45, 10/100 Mbit/s, 1 x USB do podłączenia zewnętrznych nośników pamięci, 1 x USB do podłączenia myszy, 1 x RS-485 oraz 1 x RS do podłączenia kamer PTZ, klawiatur NV-KBD70, NV-KBD30, urządzeń fiskalnych, bankomatów itp. 1 x SMA złącze do podłączenia zewnętrznej anteny GPS bezpośrednio z rejestratora i przez sieć N-Control, Pelco-D, Pelco-P i inne zdalny pilot IR (w zestawie), sieć komputerowa (E-Viewer, IE, imon), klawiatura NV-KBD70, NV- KBD30, mysz komputerowa Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 5

98 NDR-EA3104M Instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE Menu wyświetlane na ekranie (w języku polskim) Oprogramowanie E-Viewer Autoryzacja hasłem moŝliwość tworzenia grup i kont uŝytkowników o róŝnych uprawnieniach, zabezpieczonych hasłem Zabezpieczenie systemu WATCHDOG sprzętowy Zasilanie 12 ~ 36 VDC Pobór mocy max. 64 W Temperatura pracy -20 C ~ 40 C ** Wilgotność względna 0% ~ 80% (bez kondensacji) Wymiary (mm) 218 (szer) x 56 (wys) x 255 (gł) Masa 1.33 kg (bez dysku) * ** Lista zalecanych modeli i pojemności dysków oraz kart pamięci dostępna na stronach internetowych Novus Security w zakładce produktu, w załączniku Kompatybilne dyski W przypadku niskich temperatur otoczenia po uruchomieniu rejestratora rejestracja prowadzona jest na karcie SD do czasu osiągnięcia przez dysk twardy odpowiedniej temperatury. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 6

99 NDR-EA3104M Instrukcja obsługi wer. 1.0 INSTALACJA DYSKU 2. URUCHAMIANIE URZĄDZENIA 2.1 Instalacja dysku twardego Rejestratory NDR-EA3104M mają moŝliwość zamontowania 1 dysku twardego SATA. Fabrycznie zainstalowany jest dysk o pojemności 250 GB. Lista kompatybilnych modeli i pojemności dysków dostępna w załączniku Kompatybilne dyski w zakładce produktu na stronie W celu zamontowania dysku twardego naleŝy: - Otworzyć klapkę kieszeni dysku twardego; - Wyjąć kieszeń dysku twardego - Odkręcić 2 śruby mocujące tylną klapę kieszeni dysku twardego (z zainstalowanym wentylatorem) - Wysunąć płytę wraz z dyskiem twardym, odłączyć wentylator - Odłączyć kabel SATA oraz zasilający od dysku twardego - Odkręcić 4 śruby mocujące dysk do uchwytu - Wyjąć dysk, włoŝyć nowy, przykręcić, podłączyć przewody dysku i wentylatora, dokręcić klapkę. UWAGA: W celu uzyskania informacji o kompatybilnych modelach kart pamięci i twardych dysków oraz maksymalnych ich pojemnościach naleŝy skontaktować się z dystrybutorem lub sprawdzić na stronie Firma AAT HOLDING nie ponosi odpowiedzialności za problemy wynikłe ze stosowania nie zalecanych kart pamięci oraz dysków twardych. UWAGA: Lista kompatybilnych dysków zawiera wszystkie dyski poprawnie współpracujące z danym rejestratorem, w tym takŝe przeznaczone do pracy biurowej tzw. desktopowe. Jednak ze względu na to, Ŝe w systemach CCTV priorytetem jest niezawodność procesu rejestracji i zarządzania danymi zaleca się stosowanie dysków przeznaczonych do pracy ciągłej tzw. 24x7. UWAGA: JeŜeli uŝyty dysk był stosowany w innym urządzeniu konieczne jest jego formatowanie. NaleŜy mieć to na uwadze ze względu na utratę danych. Uwaga: Wyjęcie kieszeni dysku twardego lub karty pamięci dozwolone jest dopiero wyłączeniu rejestratora lub ewentualnie po otwarciu klapki oraz przejściu rejestratora w stan umoŝliwiający wysunięcie kieszeni co sygnalizowane jest świeceniem niebieskiej diody LED oraz miganiem diody zielonej. Wyjęcie kieszeni lub karty pamięci w trakcie pracy rejestratora grozi powaŝnym uszkodzeniem urządzenia nie podlegającym naprawie gwarancyjnej! Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 7

100 NDR-EA3104M Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.2. Przygotowanie urządzenia do pracy Rozpakowując urządzenie naleŝy postępować ostroŝnie. Po otwarciu naleŝy upewnić się czy w opakowaniu znajdują się następujące elementy: Rejestrator NDR-EA3104M Przewody oraz złącza Antena GPS Wkręty montaŝowe oraz klucze do kieszeni dysku Płyta CD z pełną instrukcją obsługi i programami sieciowymi Instrukcja obsługi Pilot zdalnego sterowania na podczerwień JeŜeli którykolwiek z elementów został uszkodzony w transporcie, naleŝy spakować zawartość z powrotem do oryginalnego opakowania i skontaktować się z dostawcą. UWAGA! JeŜeli urządzenie przyniesione zostało z pomieszczenia o niŝszej temperaturze naleŝy odczekać aŝ osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca. Kondensacja zawartej w powietrzu pary wodnej moŝe spowodować zwarcia i w konsekwencji uszkodzenie urządzenia. Uwaga: Przed uruchomieniem urządzenia naleŝy zapoznać się z opisem i rolą poszczególnych wejść znajdujących się na panelu tylnym. Producent zastrzega sobie prawo do wystąpienia błędów w druku oraz zmian parametrów bez uprzedniego powiadomienia. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 8

101 NDR-EA3104M Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.3. Złącza elektryczne i inne elementy panelu tylnego rejestratorów NDR-EA3104M Widok NDR-EA3104M bez dodatkowego panelu tylnego 1. WENTYLATOR: wentylator słuŝący do chłodzenia urządzenia lub rozprowadzania ciepłego powietrza ogrzanego przez grzałkę (np. w przypadku startu urządzenia przy niskich temperaturach). Wentylator nie moŝe zostać zasłonięty! 2. MONITOR OUT: złącze do podłączenia głównego monitora, Całkowity Sygnał Wizyjny (CSW), moŝliwe jest wybranie jednego z wielu trybów wyświetlania, wyjście audio do podłączenia głośnika wyposaŝonego we wzmacniacz. Wyjście głośnikowe nie posiada w torze audio wzmacniacza i dlatego naleŝy stosować głośniki ze wzmacniaczem, wyjście przeznaczone do zasilania monitora 12VDC (w celu podłączenia naleŝy wykorzystać dołączony do zestawu wtyk zakończony przewodami). Uwaga: Maksymalne sumaryczne obciąŝenie wyjść zasilających monitor oraz 4 kamery nie moŝe przekraczać 1.6A Wyjście zasilające do monitora 12 VDC Wyjście wideo Wyjście audio Nie wykorzystane Nie wykorzystane Masa wspólna 3. AV IN/CAM POWER OUT: złącze do podłączenia dodatkowego panelu tylnego przy uŝyciu załączonego przewodu przedstawionego na poniŝszym zdjęciu. 4. GPS ANT.: złącze do podłączenia zewnętrznej anteny GPS typu SMA. 5. RESET: do zastosowań serwisowych. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 9

102 NDR-EA3104M Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 6. DC 12~36 V: złącze do podłączenia zasilania rejestratora za pośrednictwem dołączonego wtyku zakończonego przewodami przedstawionego na poniŝszym zdjęciu. Zasilanie + ACC-IN - Zasilanie (+) aktywowane po przekręceniu stacyjki Zasilanie + Masa - 7. NETWORK: gniazdo RJ-45 do podłączenia urządzenia do sieci lokalnej w standardzie 10/100Mb/s. 8. SENSOR: złącza 2 wejść alarmowych, które z poziomu menu mogą być ustawiane jako normalnie otwarte (N.O.) lub normalnie zamknięte (N.C.). Aby sygnał został wykryty musi trwać co najmniej 0.5s. (wykonane w postaci złącz samo zaciskających) 9. ALARM OUT: rejestrator moŝe uaktywniać zewnętrze urządzenia typu brzęczyki, lampy halogenowe, syreny itp. za pomocą 2 wyjść przekaźnikowych. ObciąŜalność prądowa przekaźników wynosi maksymalnie 0,17A/60V. Wyjścia mogą być ustawione z poziomu menu jako normalnie otwarte N.O. lub normalnie zamknięte N.C. (wykonane w postaci złącz samo zaciskających) 10. RS232: port do podłączenia zewnętrznej klawiatury sterującej, urządzeń generujących informacje w postaci kodów ASCII (kasy fiskalne, bankomaty itp.) lub sterowania kamer PTZ (wykonany w postaci złącz samo zaciskających) Uwaga: Port RS232 moŝe zostać wykorzystany jednocześnie tylko do jednej z w/w funkcji. 11. RS485: złącze magistrali RS-485 do podłączenia kamer PTZ, klawiatur systemowych lub urządzeń generujących dane tekstowe (wykonane w postaci złącz samo zaciskających). Uwaga: Port RS-485 moŝe zostać wykorzystany jednocześnie tylko do jednej z w/w funkcji. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 10

103 NDR-EA3104M Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA VIDEO IN Widok NDR-EA3104M z zamontowanym dodatkowym panelem tylnym 12. AUDIO IN: 4 wejścia audio mono do podłączenia mikrofonów bez przedwzmacniaczy (MIC IN, w ykonane w postaci złącz samozaciskających). Uwaga: rejestracja dźwięku moŝe odbywać się jedynie w przypadku gdy regulacje prawne danego kraju na to pozwalają. 13. CAM POWER OUT: wyjścia 12 VDC przeznaczone do zasilania kamer (wykonane w postaci złącz samo zaciskających). Uwaga: Maksymalne sumaryczne obciąŝenie wyjść zasilających monitor oraz 4 kamery nie moŝe przekraczać 1.6A 14. VIDEO IN: wejścia wideo do podłączenia sygnału wizyjnego z kamer (wykonane w postaci złącz BNC). 15. otwór słuŝący do wyprowadzenia wiązki przewodów podłączonych do rejestratora. 16. otwór wentylacyjny, nie powinien być zasłonięty. Uwaga: Z tego względu, Ŝe wybrane wejścia/wyjścia rejestratora zostały wykonane w formie przewodów zainstalowanie urządzenia wymaga zaopatrzenia się w dodatkowe narzędzia oraz elementy instalacyjne np. lutownica, kostki łączeniowe, koszulki termokurczliwe itp.. Opis sposobu wykonania poszczególnych wejść oraz wyjść rejestratora został opisany w rozdziale 2.3. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 11

104 NDR-EA3104M Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.4. Opis płyty czołowej Widok NDR-EA3104M 1. USB: port USB 2.0 do podłączenia zewnętrznych dysków twardych, lub pamięci typu Flash do kopiowania nagrań. Połączenie kablowe pomiędzy portem, a urządzeniem zewnętrznym nie powinno być dłuŝsze niŝ 30 cm. 2. DETEKTOR PODCZERWIENI: okienko odbiornika podczerwieni emitowanej przez pilota zdalnego sterowania. 3. ZAMEK KLAPKI DYSKU: zamek słuŝący do otwierania oraz zamykania klapki zasłaniającej kieszeń dysku twardego oraz gniazdo pamięci SD przy uŝyciu kluczyka dołączonego do rejestratora. Po otwarciu klapki moŝliwe jest wyjęcie kiszeni z dyskiem twardym np. w celu podłączenia kieszeni do komputera PC i odtwarzania lub kopiowania nagrań zawartych na dysku twardym. Uwaga: Wyjęcie kieszeni dysku twardego lub karty pamięci dozwolone jest dopiero wyłączeniu rejestratora lub ewentualnie po otwarciu klapki oraz przejściu rejestratora w stan umoŝliwiający wysunięcie kieszeni co sygnalizowane jest świeceniem niebieskiej diody LED oraz miganiem diody zielonej. Wyjęcie kieszeni lub karty pamięci w trakcie pracy rejestratora grozi powaŝnym uszkodzeniem urządzenia nie podlegającym naprawie gwarancyjnej! 4. DIODY LED: migotanie zielonej diody w trakcie normalnej pracy rejestratora oznacza trwanie procesu nagrywania lub wyszukiwania / odtwarzania obrazow z kamer. Regularne miganie w/w diody po otwarciu klapki zasłaniającej dysk wraz z zapaloną na stałe diodą niebieską oznacza, Ŝe rejestrator znajduje się w trybie umoŝliwiającym wymontowanie kieszeni dysku twardego (dioda czerwona zgaszona). Świecenie czerwonej diody oznacza, Ŝe w systemie wystąpiło zdarzenie alarmowe (jak np. utrata sygnału wideo) i aktywne jest co najmniej jedno z wyjść alarmowych natomiast jej miganie oznacza, Ŝe trwa nagrzewanie przed uruchomieniem. Świecenie niebieskiej diody oznacza, Ŝe rejestrator jest podłączony do źródła zasilania. Migotanie na przemian diod czerwonej oraz zielonej oznacza, Ŝe trwa inicjalizacja systemu rejestratora. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 12

105 NDR-EA3104M Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 5. USB port USB 1.1 do podłączenia myszy ze złączem USB umoŝliwiającej nawigowanie po menu rejestratora. 6. DIODY LED: diody umieszczone na kieszeni dysku widocznej po otwarciu klapki zasłaniającej. Migotanie zielonej diody oznacza trwanie wyszukiwania / odtwarzania obrazow z kamer. Świecenie niebieskiej diody oznacza, Ŝe kieszeń jest uruchomiona. Uwaga: Wyjęcie kieszeni dysku jest dozwolone dopiero po zgaśnięciu obydwu w/w diod. 7. SD CARD: slot na kartę pamięci SD/SSD widoczny po otwarciu klapki zasłaniającej kieszeń dysku twardego. Karta pamięci została przewidziana jako alternatywna przestrzeń dyskowa umoŝliwiająca prowadzenie procesu nagrywania w czasie, gdy prowadzenie zapisu na dysku twardym nie jest moŝliwe (np. początkowa faza pracy rejestratora uruchomionego przy niskich temperaturach otoczenia). Uwaga: W przypadku braku karty SD nagrywanie prowadzone będzie dopiero po nagrzaniu dysku twardego do odpowiedniej temperatury co w zaleŝności od temperatury otoczenia moŝe trwać od kilku do kilkunastu minut. 8. USB: gniazdo mini USB umieszczone na kieszeni dysku widocznej po otwarciu klapki zasłaniającej. SłuŜy ono do połączenia kieszeni do komputera PC w celu odtwarzania lub kopiowania nagrań zawartych na dysku twardym Sterowanie za pomocą pilota zdalnego sterowania W zestawie z rejestratorem dołączany jest pilot zdalnego sterowania pracujący w podczerwieni. Zasięg pilota uzaleŝniony jest od stanu baterii i waha się od kilku do kilkunastu metrów. Jednym pilotem moŝna sterować do 99 rejestratorów. JeŜeli w menu rejestratora numer ID urządzenia równy jest 0 moŝliwe jest sterowanie za pomocą pilota zdalnego sterowania bez Ŝadnych dodatkowych ustawień. JeŜeli dwa lub więcej rejestratorów posiadają ID równy 0 wówczas będą sterowane równocześnie. Dla ID rejestratora z zakresu 1 ~ 99, aby sterować rejestratorem z poziomu pilota zdalnego sterowania naleŝy najpierw nacisnąć przycisk ID. Na ekranie monitora pojawi menu umoŝliwiające wybór ID danego rejestratora, które naleŝy pisać w pozycji Wybór adresu. Po wpisaniu adresu naleŝy wybrać pozycję OK. Widok pilota do rejestratorów serii NDR-EA3104M Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 13

106 NDR-EA3104M Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.2. MontaŜ rejestratora Rejestrator powinien zostać zamontowany na stabilnym podłoŝu. Specjalna konstrukcja urządzenia oraz uchwyt w którym jest montowane zabezpiecza je przed uszkodzeniem na skutek wibracji oraz wstrząsów dzięki czemu montaŝ rejestratora moŝliwy jest w róŝnego rodzaju pojazdach jak samochody osobowe, samochody cięŝarowe, autobusy itp.. PoniŜej przestawiony został sposób instalacji. W celu zamontowania rejestratora naleŝy: - odkręcić podstawę montaŝową oraz panel tylny jak pokazano poniŝej oraz w razie potrzeby odłączyć wiązkę przewodów łączącą panel tylny z rejestratorem. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 14 Wymiary podstawy montaŝowej

107 NDR-EA3104M Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA - przymocować podstawę montaŝową przy pomocy 6 załączonych wkrętów jak na rysunku poniŝej: MontaŜ prawidłowy - przykręcić rejestrator do podstawy montaŝowej (w sposób analogiczny jak na rysunku na poprzedniej stronie) - wykonać wszystkie niezbędne połączenia przewodów uwzględniając konieczność montaŝu panelu tylnego (sposób podłączenia został opisany w dalszej części instrukcji) - zamontować dodatkowy panel tylny (w sposób analogiczny jak na rysunku na poprzedniej stronie) Uwaga: W zaleŝności od sposobu montaŝu uŝytkownik powinien dokonać odpowiednich zmian ustawień w menu Zdarzenia -> Czujnik G. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 15

108 NDR-EA3104M Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.4. Podłączanie urządzeń peryferyjnych do rejestratorów NDR-EA3104M Połączenie systemu powinno być przeprowadzone przez wykwalifikowany personel. Przed wykonaniem połączeń naleŝy zapoznać się ze schematem przedstawionym poniŝej, który jest schematem poglądowym. W zaleŝności od wymagań, konkretny system będzie składał się z róŝnej Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 16

109 NDR-EA3104M Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA Podłączanie zasilania rejestratora Podłączanie monitora oraz urządzenia do wyjścia audio Uwaga: Maksymalne obciąŝenie wyjść zasilających 12 VDC (4 wyjścia do podłączenia kamer oraz 1 wyjście do podłączenia monitora) wynosi 1.6A. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 17

110 NDR-EA3104M Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA Podłączenie kamer oraz mikrofonów Uwaga: Maksymalne obciąŝenie wyjść zasilających 12 VDC (4 wyjścia do podłączenia kamer oraz 1 wyjście do podłączenia monitora) wynosi 1.6A. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 18

111 NDR-EA3104M Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.7. Włączanie zasilania Podłączenie zasilania do rejestratora rozpoczyna jego pracę. Inicjalizacja systemu trwa około 30 sekund. W tym czasie nie naleŝy uruchamiać Ŝadnych funkcji urządzenia i naciskać Ŝadnych przyciskow. Wyłączenie urządzenia odbywa się za pomocą menu lub poprzez odłączenie zasialnia przewodu ACC-IN. Dodatek 1: Zmiana języka menu na polski Domyślnym językiem urządzenia jest język angielski. W celu zmiany języka na polski naleŝy wykonać następujące czynności: - wywołać okno logowania w sposób opisany w kolejnym punkcie - wybrać pozycję OK (wyświetlone zostanie menu główne) - z menu głównego wybrać podmenu DISPLAY, a następnie podmenu Display - wybrać pozycję opisaną Language wybór zatwierdzając przyciskiem ENTER - pojawi się lista dostępnych języków z której naleŝy wybrać język polski - po dokonaniu wyboru języka naleŝy wybrać pozycję OK 3. MENU REJESTRATORA Rejestratory NDR-EA3104M posiadają wielopoziomowe menu wyświetlane na ekranie monitora słuŝące do programowania. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski, koreański, hiszpański, słowacki, czeski, turecki, holenderski, rosyjski, włoski, francuski, grecki, niemiecki, portugalski. Przed rozpoczęciem uŝytkowania rejestratora naleŝy dokonać wstępnych ustawień menu w zakresie daty i czasu, języka menu, haseł, zdalnej kontroli, dostępu sieciowego itp. Sposób konfiguracji menu opisany w niniejszej instrukcji odnosi się do obsługi z poziomu pilota IR dołączonego do zestawu. Aby wejść do menu ustawień rejestratora naleŝy nacisnąć przycisk MENU/EXIT lub wybrać pozycję MENU z poziomu dodatkowego menu funkcyjnego dostępnego po naciśnięciu przycisku ENTER. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 19

112 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Pojawi się ekran logowania jak poniŝej: Aby zalogować się do urządzenia naleŝy w pozycji UśYTKOWNIK wybrać uŝytkownika oraz w pozycji hasło za pomocą przycisków 1~0 lub przy pomocy przycisków nawigacyjnych wpisać hasło uŝytkownika. Obydwa rodzaje przycisków dostępne są w pilocie zdalnego sterowania. W przypadku pierwszego logowania dla uŝytkownika Administrator domyślnie nie jest ustawione hasło! Oznacza to, Ŝe pole HASŁO naleŝy zostawić puste i wybrać pozycję OK. Do poruszania się po menu słuŝą przyciski nawigacyjne pilota IR oznaczone strzałkami: - ruch w prawo, - ruch w lewo, - ruch w górę, - ruch w dół Do zatwierdzania wyboru, wchodzenia w pod-menu i w pola edytowalne słuŝy przycisk ENTER. Zmiany wartości dokonuje się równieŝ uŝywając przycisków nawigacyjnych. Do wyjścia z trybu programowania lub do wyjścia poziom wyŝej z poszczególnych pod-menu i pól edycji słuŝy przycisk MENU/EXIT. W celu ustawienia tej samej wartości dla wszystkich pozycji (opcja dostępna dla wybranych kolumn) w kolumnie naleŝy najechać kursorem na pozycję z nazwą kolumny i dokonać ustawień. Dla wielu pozycji menu rejestratora wymagane jest wpisanie nazwy lub tytułu. Po wybraniu edytowalnej pozycji na ekranie monitora pojawia się wirtualna klawiatura. Wybór znaków dokonywany jest za pomocą klawiszy nawigacyjnych i zatwierdzony przyciskiem ENTER. Wybór znaku przełącza klawiaturę na system liter wielkich lub małych, znak oznacza klawisz BACKSPACE tradycyjnej klawiatury, natomiast klawisz Del kasuje wprowadzone znaki. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 20

113 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Po naciśnięciu przycisku MENU/EXIT i poprawnym zalogowaniu pojawi się poniŝszy ekran menu głównego. W menu głównym znajduje się osiem pozycji: SYSTEM, URZĄDZENIA, MONITORY, NAGRYWANIE, SIEĆ, ZDARZENIA, WYLOGUJ / ZAMKNIJ SYSTEM, WYJDŹ Opisy poszczególnych pozycji w aktualnie wybranym języku menu pojawiają się po wybraniu danej pozycji przy pomocy strzałek lub po najechaniu wskaźnikiem myszy. Domyślnym językiem urządzenia jest język angielski. W celu zmiany języka na polski naleŝy wykonać następujące czynności: - wywołać okno logowania w sposób opisany powyŝej - wybrać pozycję OK (wyświetlone zostanie menu główne) - z menu głównego wybrać podmenu DISPLAY, a następnie podmenu Display - wybrać pozycję opisaną Language wybór zatwierdzając przyciskiem ENTER - pojawi się lista dostępnych języków z której naleŝy wybrać język polski - po dokonaniu wyboru języka naleŝy wybrać pozycję OK Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 21

114 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA 3.1. SYSTEM Po wybraniu z menu głównego pozycji SYSTEM pojawi się poniŝszy ekran: W menu SYSTEM znajduje się pięć pod-menu dotyczących ustawień systemowych rejestratora Informacje Po wybraniu tego pod-menu pojawi się poniŝszy ekran: W pozycji Nazwa urządzenia za pomocą wirtualnej klawiatury naleŝy wpisać nazwę lokalizacji rejestratora. W pozycji MAC Adres znajduje się informacja o adresie MAC rejestratora. W pozycji Wersja oprogramowania wyświetlany jest numer aktualnej wersji oprogramowania urządzenia. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 22

115 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Aby dokonać aktualizacji (upgrade u) oprogramowania naleŝy do złącza USB podłączyć pamięć typu USB Flash z odpowiednim dla danego modelu rejestratora plikiem aktualizacyjnym (z rozszerzeniem *.pkg) i wybrać pozycję Aktualizuj. Po ukazaniu się okna aktualizacji naleŝy wybrać właściwy plik i potwierdzić instalację oprogramowania. W przypadku nieprawidłowej instalacji informacja o błędzie zostanie wyświetlona na ekranie monitora. Po dokonaniu aktualizacji systemu, która trwa kilka minut, urządzenie automatycznie się restartuje. W czasie aktualizacji oprogramowania nie naleŝy naciskać Ŝadnych przycisków rejestratora, myszy i pilota zdalnego sterowania. Uwaga: Przed podjęciem próby aktualizacji oprogramowania naleŝy skontaktować się z dystrybutorem sprzętu. Uwaga: Zanik zasilania, wyłączenie urządzenia lub usunięcie pamięci USB w trakcie procesu aktualizacji oprogramowania skutkuje uszkodzeniem rejestratora i koniecznością naprawy serwisowej nie podlegającej gwarancji. Uwaga: Producent nie ponosi odpowiedzialności za utratę danych powstałą w skutek aktualizacji oprogramowania. Uwaga: Pozycja Aktualizuj moŝe być nieaktywna w przypadku braku miejsca na twardym dysku na zapisanie tymczasowych plików systemu. Aby zapewnić miejsce na twardym dysku naleŝy uprzednio sformatować dysk twardy urządzenia. W pozycji Informacje o pojeździe moŝliwe jest wpisanie dodatkowych informacji odnoszących się do danego pojazdu, takich jak np. nazwa firmy, marka, model, numer rejestracyjny itp. W pozycji Adres sterowania IR za pomocą klawiszy nawigacyjnych góra - dół naleŝy ustawić numer identyfikacyjny urządzenia z zakresu od 0 do 99 wykorzystywany podczas sterowania za pośrednictwem zdalnego pilota IR. W przypadku adresu 0 rejestrator moŝe być sterowany z poziomu pilota bez konieczności wyboru adresu. W pozycji System telewizji moŝna dokonać wyboru systemu telewizji rejestratora z pośród dostępnych: AUTOMATYCZNY, PAL, NTSC (zalecanym trybem jest tryb AUTOMATYCZNY). W pozycji Konfiguracja moŝna dokonać importu (Importuj) lub eksportu (Eksportuj) dokonanych ustawień menu rejestratora za pomocą pamięci USB lub przywrócić ustawienia domyślne (Domyślna). Uwaga: W trakcie importu ustawień oraz przywracania ustawień domyślnych ustawienia sieciowe oraz ustawienia dostępne w podmenu SYSTEM są pomijane. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 23

116 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA MENU REJESTRATORA Data / czas Po wybraniu tego pod-menu pojawi się poniŝszy ekran: W oknie ustawienia daty i czasu za pomocą klawiszy nawigacyjnych i klawisza ENTER naleŝy dokonać aktualnych ustawień strefy czasowej w której będzie pracował rejestrator, wybrać wyświetlany format daty i czasu oraz dokonać aktualnych ustawień daty, czasu. Uwaga: Przy zmianie ustawień czasu zegar rozpoczyna pracę dopiero po wybraniu pozycji OK. Aby automatycznie aktualizować zegar przy zmianie czasu letniego i zimowego naleŝy zaznaczyć pozycję Stosuj czas letni/zimowy. Dodatkowo w pozycji Start oraz Koniec istnieje moŝliwość dostosowania daty zmiany czasu. W zakładce synchronizacji czasu (Synchr. czasu) moŝna zdefiniować serwer czasu (za pomocą adresu IP lub nazwy domenowej), który w określonych przez uŝytkownika interwałach czasowych (od 30 min do 1 dnia) będzie aktualizował bieŝący czas wbudowanego zegara urządzenia. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 24

117 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Wybór pozycji Aktualizuj umoŝliwia synchronizację z serwerem, a tym samym przetestowanie poprawności działania funkcji. Aby funkcja była aktywna pozycja Synchronizacja czasu musi być zaznaczona. Uwaga: Funkcja synchronizacji czasu jest szczególnie przydatna w rozproszonych systemach monitoringu, gdzie istnieje konieczność synchronizacji wewnętrznego zegara z innymi urządzeniami np. bankomatami lub kasami fiskalnymi. W przypadku stosowania nazwy domenowej w ustawieniach sieciowych naleŝy dokonać ustawień serwera DNS. W zakładce Dni specjalne naleŝy zdefiniować dni świąteczne lub inne dni szczególne, kiedy rejestrator będzie pracował w innym aniŝeli podstawowym trybie. Zdefiniowane dni świąteczne mogą zostać wykorzystane do programowania harmonogramu. W celu dodania dnia specjalnego naleŝy wybrać pozycję oznaczoną +. Pojawi się aktualna data rejestratora. Za pomocą klawiszy nawigacyjnych naleŝy wybrać Ŝądany miesiąc i dzień. W celu skasowania wybranego dnia specjalnego naleŝy wybrać pozycję X umieszczoną przy wybranym dniu specjalnym. W celu usunięcia wszystkich zaprogramowanych dni specjalnych naleŝy wybrać pozycję X umieszczoną najwyŝej. Uwaga: Lista dni świątecznych lub innych dni szczególnych ze względu na ruchomość powinna być aktualizowana co najmniej raz w roku. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 25

118 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA UŜytkownicy Po wybraniu tego pod-menu pojawi się poniŝszy ekran: W podmenu dodaje się i modyfikuje grupy i uŝytkowników oraz przypisuje im się hasła i uprawnienia. Uprawnienia przypisuje się grupie i dodaje się do niej poszczególnych uŝytkowników. Grupa Administrator oraz uŝytkownik Administrator jak równieŝ grupa User oraz uŝytkownik User są domyślnymi ustawieniami rejestratora i nie mogą zostać skasowane. Domyślnie wszyscy uŝytkownicy grupy Administrator posiadają pełne uprawnienia administratorskie natomiast uŝytkownicy grupy User posiadają uprawnienia do sterowania kamerami PTZ, odtwarzania oraz archiwizacji nagrań. Po wybraniu i potwierdzeniu dowolnej pozycji z pierwszej kolumny oznaczonej UŜytkownicy wyświetlone zostanie okno umoŝliwiające zmianę grupy do której uŝytkownik został przypisany (pozycja Grupa) oraz zmianę hasła uŝytkownika (po wybraniu pozycji Zmień). Wprowadzanie haseł odbywa się w sposób analogiczny jak w przypadku dodawania uŝytkownika. Po wybraniu i potwierdzeniu dowolnej pozycji z drugiej kolumny oznaczonej Grupa wyświetlone zostanie okno informujące o uprawnieniach jakie posiada grupa do której dany uŝytkownik jest przypisany (dokładny opis uprawnień moŝliwych do nadania grupie został przedstawiony w dalszej części instrukcji). W pozycji Auto.logowanie: istnieje moŝliwość włączenia lub wyłączenia funkcji automatycznego logowania uŝytkownika podczas uruchomienia rejestratora. W pozycji Auto.Wylogowanie(min) istnieje moŝliwość włączenia lub wyłączenia funkcji automatycznego wylogowywania uŝytkownika po określonym czasie braku aktywności w menu. Po wybraniu opcji Wł. istnieje moŝliwość dostosowania czasu w zakresie od 1 do 60 minut po upływie którego uŝytkownik zostanie wylogowany. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 26

119 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA W celu dodania uŝytkownika naleŝy wybrać pozycję oznaczoną +. Pojawi się poniŝsze okno. W pozycji UŜytkownik naleŝy wpisać nazwę uŝytkownika przy pomocy wirtualnej klawiatury. W pozycji Grupa naleŝy wybrać grupę do której dany uŝytkownik zostanie przypisany. Po wybraniu pozycji Hasło: Ustaw. Pojawi się poniŝsze okno. W przypadku dodawania nowego uŝytkownika pozycja Obecne hasło jest nieaktywna. Pozycja jest aktywna jedynie w przypadku zmiany hasła juŝ istniejącego uŝytkownika. W pozycji Nowe hasło naleŝy wpisać nowe hasło przy uŝyciu przycisków pilota lub przy uŝyciu myszy. W pozycji Powtórz naleŝy ponownie wpisać hasło wprowadzone w pozycji Nowe hasło. Po wpisaniu haseł naleŝy wybrać pozycję OK. W przypadku, gdy w pozycjach Nowe hasło oraz Powtórz zostaną wpisane inne hasła zostanie wyświetlony odpowiedni komunikat, a wprowadzanie haseł będzie musiało zostać powtórzone. Uwaga: Hasło moŝe składać się z maksymalnie 8 cyfr. W celu usunięcia uŝytkownika naleŝy wybrać pozycję oznaczoną pozycję X umieszczoną przy wybranym uŝytkowniku. W celu usunięcia wszystkich dodanych uŝytkowników naleŝy wybrać pozycję X umieszczoną najwyŝej. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 27

120 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Po wybraniu zakładki Grupa wyświetlony zostanie poniŝszy ekran: Po wybraniu i potwierdzeniu dowolnej pozycji z kolumny oznaczonej Grupa wyświetlone zostanie okno umoŝliwiające modyfikację uprawnień danej grupy (dokładny opis uprawnień moŝliwych do nadania grupie został opisany w dalszej części instrukcji). Uwaga: Modyfikowanie uprawnień grup Administrator oraz User nie jest moŝliwe. W celu utworzenia nowej grupy naleŝy wybrać pozycję oznaczoną +. Pojawi się poniŝszy ekran. W pozycji Nazwa grupy naleŝy wpisać nazwę grupy przy uŝyciu wirtualnej klawiatury. W celu określenia uprawnień tworzonej grupy, naleŝy wybrać odpowiednie opcje z pośród dostępnych. Uwaga: Opcja Zdalne sterowanie PTZ jest dostępna dopiero po wybraniu opcji Prędkość na Ŝywo. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 28

121 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Grupa uŝytkowników moŝe otrzymać następujące uprawnienia w zakresie: Menu System - uprawnienie do konfiguracji menu SYSTEM, Menu Urządzenia - uprawnienie do konfiguracji menu URZĄDZENIA, Menu Monitory - uprawnienie do konfiguracji menu MONITORY, Menu Nagrywanie - uprawnienie do konfiguracji menu NAGRYWANIE, Menu Sieć - uprawnienie do konfiguracji menu SIEĆ, Menu Zdarzenia - uprawnienie do konfiguracji menu ZDARZENIA, Formatuj - uprawnienie do formatowania dysków twardych, Aktualizuj - uprawnienie do aktualizacji oprogramowania rejestratora, Zamknięcie systemu - uprawnienie do zamykania systemu, Resetowanie alarmu - uprawnienie do resetowania alarmów, PTZ - uprawnienie do sterowania kamerami PTZ, Odtwarzanie - uprawnienie do lokalnego odtwarzania nagrań, Archiwizacja - uprawnienie do lokalnej archiwizacji nagrań, Prędkość na Ŝywo - uprawnienie do zdalnego podglądu obrazu na Ŝywo, Zdalne odtwarzanie - uprawnienie do zdalnego odtwarzania nagrań, Zdalne sterowanie PTZ - uprawnienie do zdalnego sterowania kamerami PTZ, WSZY. - nadanie / odebranie wszystkich uprawnień, Uwaga: NaleŜy mieć na uwadze, iŝ nadanie uŝytkownikowi uprawnienia do konfiguracji Menu System daje mu moŝliwość modyfikacji uprawnień wszystkich uŝytkowników! W celu usunięcia grupy naleŝy wybrać pozycję oznaczoną X umieszczoną przy wybranej grupie. W celu usunięcia wszystkich dodanych grup naleŝy wybrać pozycję X umieszczoną najwyŝej. Uwaga: W przypadku usunięcia grupy wszyscy uŝytkownicy do niej przypisani równieŝ zostają usunięci. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 29

122 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Szybkie ustawienia Po wybraniu tego pod-menu pojawi się poniŝszy ekran: Podmenu pozwala na skonfigurowanie podstawowych parametrów rejestratora. Wyboru kolejnego okna menu dokonuje się przy pomocy pozycji oznaczonej >>. Menu Szybkie ustawienia daje moŝliwość skonfigurowania takich parametrów jak: Nazwa urządzenia Język menu Hasło Administratora Data, czas, strefa czasowa Ustawienia sieciowe Domyślne parametry nagrywania Formatowanie dysków Zmiany dokonane w poszczególnych zakładkach menu zostają zapisane po przejściu do kolejnej zakładki. Wszystkie opcje dostępne z poziomu szybkiego menu zostały opisane w niniejszej instrukcji w rozdziałach poświęconych poszczególnym menu konfiguracyjnym. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 30

123 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Rejestr Po wybraniu tego pod-menu pojawi się poniŝszy ekran rejestru zdarzeń: Pojemność rejestru systemu wynosi zdarzeń. Po zapełnieniu rejestru zdarzenia są nadpisywane. W rejestrze zawarty jest typ zdarzenia oraz data i czas. Wyboru kolejnego/poprzedniego okna ze zdarzeniami dokonuje się przy pomocy pozycji > / <. Wybór pozycji OdświeŜ pozwala zaktualizować listę zdarzeń. Po wybraniu pozycji Eksportuj istnieje moŝliwość wyeksportowania listy zdarzeń w formacie *.csv przy uŝyciu pamięci USB URZĄDZENIA W menu URZĄDZENIA znajduje się pięć pod-menu dotyczących ustawień urządzeń współpracujących z rejestratorem. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 31

124 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Kamery Po wybraniu tego podmenu pojawi się poniŝszy ekran: W pod-menu naleŝy w pierwszej kolumnie włączyć / wyłączyć wybrane wejścia kamerowe. W kolumnie Nazwa za pomocą wirtualnej klawiatury naleŝy wpisać nazwy poszczególnych wejść kamerowych. Wybranie pozycji Ustaw. w kolumnie opisanej Kolory pozwala na dostosowanie jasności, kontrastu, nasycenia oraz odcienia kaŝdej z kamer. Po wybraniu zakładki PTZ wyświetlony zostanie poniŝszy ekran: Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 32

125 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Aby zapewnić poprawną współpracę urządzenia z kamerami obrotowymi ustawienia te powinny być zgodne z ustawieniami dokonanymi w kamerach. W przypadku, gdy w systemie nie występują kamery obrotowe lub inne kamery wyposaŝone w port komunikacji RS-485 nie ma konieczności jakichkolwiek zmian w tej zakładce. W zakładce PTZ dokonuje się wyboru rodzaj protokołu komunikacji i adresu (numeru ID) danej kamery obrotowej jak równieŝ ustawia się prędkość sterowania rejestratora. W pierwszej kolumnie naleŝy włączyć / wyłączyć moŝliwość sterowania daną kamerą PTZ. W kolumnie Protokół naleŝy wybrać protokół telemetrii spośród dostępnych (m.in. N-Control, Pelco-P i Pelco-D) zgodny z ustawieniami w kamerze. W kolumnie Adres naleŝy ustawić numer kamery obrotowej w sieci sterowania zgodny z ustawieniami dokonanymi w kamerze. Zaleca się ustawienie numeru kamery zgodnego z numerem wejścia kamerowego rejestratora, do którego zostanie podłączona. Nie zaleca się ustawienia tego samego adresu dla więcej niŝ jednej kamery. W kolumnie Prędkość naleŝy ustawić prędkość sterowania kamerą. Uwaga: Aby moŝliwa była konfiguracja menu kamery z poziomu rejestratora przy uŝyciu protokołu N-Control wartość w kolumnie Prędkość musi być większa niŝ 5. Po wybraniu zakładki Ukryta wyświetlony zostanie poniŝszy ekran: W zakładce tej istnieje moŝliwość włączenia / wyłączenia oraz zaprogramowania do 40 harmonogramów działania funkcji ukrywania kamer. W celu dodania harmonogramu naleŝy wybrać pozycję +. W kolumnie Dni naleŝy wybrać dni w których dany harmonogram będzie obowiązywał. Do wyboru są następujące ustawienia: NIE (Niedziela), PON (Poniedziałek), WTO (Wtorek), ŚRO (Środa), CZW (Czwartek), PIĄ (Piątek), SOB (Sobota), PON~PIĄ (poniedziałek - piątek), SPECJA. (dni specjalne zdefiniowane uprzednio przez uŝytkownika w podmenu Data / Czas), Wszy. (wszystkie dni tygodnia), SOB~NIE (sobota-niedziela). W kolumnie Od ~ Do naleŝy wybrać z dokładnością do 15 minut przedział godzinowy w którym dany harmonogram będzie obowiązywał. W kolumnie Tryb naleŝy wybrać sposób działania funkcji ukrywania kamer. Wył. - funkcja wyłączona Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 33

126 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Niska - obraz z kamery jest ukryty w trybie wyświetlania na Ŝywo, wyświetlana jest aktywna nazwa kamery oraz wszystkie ikony stanu właściwie danemu wejściu kamerowemu, Wysoka - zarówno obraz z kamery jak i wszystkie informacje statusowe są ukryte w trybie wyświetlania na Ŝywo. W celu usunięcia harmonogramu naleŝy wybrać pozycję oznaczoną X umieszczoną przy wybranym harmonogramie. W celu usunięcia wszystkich dodanych harmonogramów naleŝy wybrać pozycję X umieszczoną najwyŝej Audio Po wybraniu tego podmenu pojawi się poniŝszy ekran: Rejestratory NDR-EA3104M mogą nagrywać do 4 kanałów audio. W pierwszej kolumnie wybrane kanały audio moŝna włączyć lub wyłączyć. W kolumnie Nazwa istnieje moŝliwość zmiany nazw kanałów audio przy uŝyciu wirtualnej klawiatury. Uwaga: Kanały audio są powiązane z kanałami wideo w ten sposób, Ŝe kanałowi audio nr 1 odpowiada kanał wideo nr 1. W celu odtworzenia nagrań z danego kanału audio naleŝy włączyć w tryb pełnoekranowy obraz z odpowiedniego kanału wideo. Odtwarzanie nagranego dźwięku moŝliwe jest tylko przy normalnej prędkości odtwarzania obrazu (dźwięk nie jest odtwarzany przy spowolnionym odtwarzaniu ani przy przyspieszonym przewijaniu ). Kanały audio rejestratorów NDR-EA3104M są kanałami typu MIC i moŝliwe jest podłączenie do nich mikrofonów nie wyposaŝonych w przedwzmacniacze. W zakładce Regulacja Wzmocnienia istnieje moŝliwość dostosowania poziomu wzmocnienia w zakresie od 0 do 100. Pozycje w zakładce są aktywne gdy dane kanały audio zostały włączone. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 34

127 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Wyj. Alarmowe Po wybraniu tego podmenu pojawi się poniŝszy ekran: W pozycji Czas trwania alarmu naleŝy zdefiniować czas aktywności wyjścia alarmowego w zakresie od 5 sekund do 10 minut. W kolumnie Nazwa za pomocą wirtualnej klawiatury naleŝy wpisać nazwę danego wyjścia alarmowego np. syrena, halogen. W kolumnie Typ naleŝy zdefiniować typ wyjścia alarmowego jako NC (normalnie zamknięte) lub NO (normalnie otwarte). Uwaga: Maksymalna obciąŝalność prądowa wyjść alarmowych wynosi 0,17A/60V dla kaŝdego z wyjść. Po wybraniu zakładki Harmonogram pojawi się poniŝszy ekran: Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 35

128 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Dodanie pozycji harmonogramu pracy wyjść alarmowych dokonuje się poprzez wybór i zatwierdzenie pozycji +. Harmonogram moŝe być rozbudowany do 10 pozycji. W kolumnie Dzień naleŝy zdefiniować dni tygodnia, w których harmonogram będzie obowiązywał. W kolumnie Od ~ Do naleŝy zdefiniować z dokładnością 15 min czas, w którym harmonogram będzie obowiązywał. W kolumnie Tryb naleŝy zdefiniować typ aktywności wyjścia alarmowego: Zdarzenia (wyjścia alarmowe będą aktywne tylko w przypadku zdarzeń), Wł. (będą włączone w zdefiniowanych przedziałach czasowych) lub Wył. (będą wyłączone w zdefiniowanych przedziałach czasowych). W kolumnie Wyj. Alarmowe definiowane są wyjścia alarmowe których dotyczą dokonane ustawienia harmonogramowe Klawiatura Po wybraniu tego podmenu pojawi się poniŝszy ekran: Pod-menu słuŝy do konfiguracji parametrów sterowania rejestratorem z poziomu klawiatury sterującej. W pozycji Protokół naleŝy wybrać protokół komunikacji rejestratora zgodny z protokołem ustawionym w klawiaturze sterującej. W pozycji Adres urządzenia naleŝy ustawić adres (z zakresu od 0 do 999) danego rejestratora zgodny z adresem ustawionym w klawiaturze sterującej. Uwaga: W przypadku sterowania z poziomu klawiatur systemowych NV-KBD30 oraz NV-KBD70 naleŝy wybrać protokół N-Control. Uwaga: Sterowanie jest moŝliwe dopiero po odpowiedniej konfiguracji w pod-menu RS232 / RS485. Uwaga: Dokładny opis sposobu sterowania rejestratorem z poziomu klawiatur sterujących NV-KDB-30 oraz NV-KBD70 znajduje się w instrukcjach obsługi klawiatur. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 36

129 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA RS232 / RS485 Po wybraniu tego podmenu pojawi się poniŝszy ekran: Pod-menu słuŝy do konfiguracji parametrów portów RS-232 oraz RS-485. W wierszu bps naleŝy wybrać prędkość transmisji portów RS232 lub RS-485 (dostępne są następujące prędkości: 300bps, 600bps, 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, bps). W kolejnych trzech wierszach naleŝy skonfigurować takie parametry jak ilość bitów danych (Dane b), ilość bitów stopu (Stop b) oraz Parzystość. W kolumnie Status naleŝy wybrać przeznaczenie danego portu z pośród dostępnych: Transakcja - port wykorzystywany będzie do odbierania danych w formacie ASCI z urządzeń zewnętrznych typu kasy fiskalne, bankomaty itp.. PTZ - port wykorzystywany będzie do sterowania kamerami PTZ lub innymi kamerami wyposaŝonymi w port RS-485. Klawiatura - port wykorzystywany będzie do obsługi rejestratora z poziomu klawiatury sterującej. Uwaga: KaŜdy z portów moŝe być wykorzystywany jednocześnie tylko do jednej z trzech w/wym. funkcji. Uwaga: Istnieje moŝliwość wykorzystania portu RS232 do komunikacji z urządzeniami wyposaŝonymi w port RS-485 po dokupieniu odpowiedniego konwertera. Uwaga: W celu prawidłowej komunikacji ustawienia parametrów komunikacji portów RS232 oraz RS485 muszą być zgodne z ustawieniami dokonanymi w urządzeniach. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 37

130 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA 3.3. MONITORY W menu MONITORY znajdują się dwa pod-menu dotyczące ustawień wyświetlania Wyświetlanie Po wybraniu tego podmenu pojawi się poniŝszy ekran: W pozycji Język naleŝy wybrać język menu z pośród dostępnych: angielski, koreański, hiszpański, słowacki, czeski, turecki, holenderski, rosyjski, chiński tradycyjny, chiński uproszczony, włoski, francuski, grecki, polski. niemiecki, portugalski W pozycji Ukryj pasek statusu istnieje moŝliwość włączenia lub wyłączenia automatycznego ukrywania paska statusu po upływie określonego czasu z zakresu od 5 sekund do 1 minuty. W pozycji Marginesy OSD istnieje moŝliwość dostosowania marginesów (pozycji) informacji statusowych wyświetlanych na ekranie monitora. W pozycji ZamraŜanie obrazu naleŝy wybrać sposób działania funkcji zamraŝania obrazu spośród dostępnych: Półobraz - po zamroŝeniu wyświetlany jest obraz w rozdzielczości 720x288; Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 38

131 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Obraz - po zamroŝeniu wyświetlany jest obraz w rozdzielczości 720x576 (w przypadku zamraŝania obrazu funkcja filtra przeplotu nie jest aktywna co w przypadku tej opcji moŝe objawiać się lekkim postrzępieniem krawędzi szybko poruszających się obiektów). Po wybraniu zakładki Podział pojawi się poniŝszy ekran: Z poziomu tej zakładki istnieje moŝliwość modyfikowania sposobu wyświetlania kamer w podziale. Dowolna kamera moŝe zostać przypisana do dowolnej pozycji tak, aby np. na pozycji wejścia wideo nr 2 wyświetlany był obraz z kamery podłączonej do wejścia wideo nr 1. W celu dokonania modyfikacji naleŝy wybrać dowolną pozycję z kolumn opisanych Kamery, a następnie wybrać numer kamery, która być wyświetlana na danej pozycji. Uwaga: Kamery w podziale nie mogą się powtarzać. Po wybraniu zakładki PIP istnieje moŝliwość dostosowania rozmiaru oraz połoŝenia obrazu z kamery wyświetlanego w małym oknie na tle obrazu z innej kamery (funkcja obraz w obrazie). Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 39

132 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Alarm / Sekwencja Po wybraniu tego podmenu i naciśnięciu ENTER pojawi się poniŝszy ekran: Wybranie pozycji Wyś. obrazów alarmowych powoduje, Ŝe wszystkie zdarzenia powiązane z daną kamerą są wyświetlane pełnoekranowo na monitorze głównym. W przypadku wystąpienia zdarzania jednocześnie na więcej niŝ jednej kamerze obrazy wyświetlane są w podziale. Czas wyświetlania obrazów alarmowych jest równy czasowi nagrywania po-alarmowego. W pozycji Czas sekwencji definiuje się globalnie czas automatycznego przełączania obrazów z kamer w zakresie od 1 do 60 sekund. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 40

133 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA 3.4. NAGRYWANIE W menu NAGRYWANIE znajdują się trzy pod-menu dotyczące ustawień nagrywania oraz dysków twardych Dyski Po wybraniu tego podmenu i naciśnięciu ENTER pojawi się poniŝszy ekran: W kolumnie Pojemność wyświetlana jest informacja o pojemności zamontowanych dysków twardych. W kolumnie Typ wyświetlany jest typ dysku podłączonego do rejestratora. HDD - dysk twardy, SD - karta pamięci (nagrywająca gdy czynniki zewnętrzne, np. temperatura, uniemoŝliwiają nagrywanie na dysku twardym). W kolumnie Status wyświetlana jest informacja o aktualnym przeznaczeniu dysku. Nagrania - dysk twardy przeznaczony do rejestracji, (-) - dysk twardy nie jest przygotowany do współpracy z urządzeniem i wymaga formatowania, Tylko do odczytu - na dysku znajdują się nagrania które mogą zostać odtworzone lub skopiowane. Rejestracja na takim dysku nie jest moŝliwa aŝ do czasu jego sformatowania (wiąŝe się to z utratą danych!) Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 41

134 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA W kolumnie Stan wyświetlane są informacje o aktualnym stanie pracy dysku twardego/karty SD. Sprawny - współpraca dysku z rejestratorem przebiega w sposób prawidłowy, Nie sformatowany - dysk twardy nie jest przygotowany do współpracy z urządzeniem i wymaga formatowania, Niesprawny - dysk twardy nie działa prawidłowo, moŝe być to związane z uszkodzeniem dysku, potrzebą jego sformatowania lub problemami z połączeniem kablowym dysku. W pozycji Nagrania wyświetlany jest aktualny zakres nagrań zarchiwizowanych na dyskach twardych. Wybór pozycji odświeŝ pozwala na odświeŝenie zakresu. W celu sformatowania dysków twardych naleŝy wybrać i zatwierdzić pozycję Formatuj. Pojawi się poniŝszy ekran: W celu uwzględnienia dysku podczas formatowania naleŝy wybrać dysk w pierwszej kolumnie od lewej. W kolumnie Pojemność wyświetlana jest informacja o pojemności poszczególnych dysków twardych zamontowanych w rejestratorze. W kolumnie Status wyświetla jest informacja o przeznaczeniu dysku. Nagrania - dysk twardy przeznaczony do rejestracji, Lustrzany - dysk twardy będący kopią dysku o numerze podanym w kolumnie; (-) - dysk twardy wymaga formatowania. W celu sformatowania dysków naleŝy wybrać dysk(i) w pierwszej kolumnie od lewej, w kolumnie status wybrać opcję Nagrania, a następnie pozycję Formatuj. Po wykonaniu tych czynności zostanie wyświetlone okno dialogowe z pytaniem o potwierdzenie formatowania, a następnie wykonane zostanie formatowanie. Uwaga: W trakcie formatowania dysków wszystkie dane zapisane na dyskach zostaną skasowane. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 42

135 NDR-EA3104M Instrukcja obsługi wer. 1.0 Po wybraniu zakładki S.M.A.R.T. pojawi się poniŝszy ekran: MENU REJESTRATORA W kolumnie Stan wyświetlane są informacje o stanie zamontowanych dysków twardych, Sprawny - dysk twardy pracuje prawidłowo, Błędy na dysku - na dysku twardym pojawiły się błędy, Awaria dysku - dysk uległ awarii, (-) - brak dysku. Uwaga: W przypadku pojawienia się informacji Błędy na dysku lub Awaria dysku zaleca się natychmiastowe sprawdzenie lub wymianę twardego dysku. W kolumnie Temperatura wyświetlana jest w stopniach Celsjusza (C) oraz Fahrenheita (F) aktualna temperatura dysków twardych. Wybór pozycji Aktualizuj odświeŝa wyświetlane informacje Nagrania Po wybraniu tego podmenu i naciśnięciu ENTER pojawi się poniŝszy ekran: Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 43

136 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Włączenie pozycji Nadpisywanie spowoduje nadpisywanie najwcześniej zarejestrowanych materiałów. Wyłączenie pozycji Nadpisywanie spowoduje zatrzymanie nagrywania w przypadku zapisania dostępnych zasobów pamięci dyskowej. W pozycji Nagrywanie audio włącza się lub wyłącza funkcję nagrywania audio. W pozycji Rozdzielczość naleŝy ustawić rozdzielczość nagrywania dla wszystkich kanałów. Istnieje moŝliwość wyboru następujących rozdzielczości: D1-720 x 576, Half D1-720 x 288, CIF x 288. W pozycji Auto. kasowanie moŝna włączyć / wyłączyć funkcję automatycznego kasowania nagrań. Funkcja pozwala na automatyczne kasowanie zarejestrowanych nagrań starszych niŝ zdefiniowany okres nawet jeśli jest dostępne miejsce na dysku. Funkcję Auto. kasowania ustawia się w zakresie od 1 do 180 dni. Funkcja działa niezaleŝnie od funkcji Nadpisywanie. W kolumnie ips naleŝy wybrać domyślną prędkość nagrywania w zakresie od 1 do 25 klatek na sekundę dla trybów nagrywania Harmonogramowego, Zdarzeń oraz Nagrywania napadowego (typu PANIC). W kolumnie Jakość naleŝy wybrać domyślną jakość nagrywania z pośród dostępnych NajwyŜsza, Wysoka, Standardowa, Niska dla trybów nagrywania Harmonogram, Zdarzenia oraz Nagrywanie napadowe. Uwaga: Bez zdefiniowanego harmonogramu nagrywanie nie będzie realizowane! PowyŜsze parametry dla nagrywania harmonogramowego (Harmonogram) oraz po zdarzeniach (Zdarzenia) są aktywne tylko i wyłącznie w przypadku, gdy w ustawieniach harmonogramu włączona jest opcja UŜyj ustawień domyślnych. Po wybraniu zakładki Zdarzenia pojawi się poniŝszy ekran: W pozycji Czas nagr. Przed-alarmowego naleŝy włączyć lub wyłączyć funkcję nagrywania przed-alarmowego oraz ustawić jej czas w zakresie od 5 do 30 sekund.. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 44

137 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Nagrywanie przed-alarmowe realizowane jest z parametrami zdefiniowanymi w ustawieniach harmonogramu w pozycji Zdarzenia. Nagrywanie przed-alarmowe jest aktywne tylko i wyłącznie w przypadku, gdy w harmonogramie został wybrany tryb nagrywania Zdarzenia. Uwaga: JeŜeli rejestrator pracuje w trybie nagrywania Harmonogram lub Harmonogram & Zdarzenia ustawienia nagrywania przed-alarmowego nie są aktywne. W pozycji Czas nagrywania typu Panic (napadowego) istnieje moŝliwość włączenia (Limit) lub wyłączenia (Bez limitu) limitu czasu nagrywania typu Panic. Limit moŝe zostać ustawiony w zakresie od 5 sekund do 30 minut. JeŜeli tryb nagrywania typu Panic ma być wyłączany ręcznie przy uŝyciu przycisku E.REC naleŝy ustawić wartość Bez limitu. W pozycji Czas nagr. Po-alarmowego naleŝy zdefiniować czas nagrywania po wystąpieniu zdarzenia (detekcji ruchu, aktywacji wejścia alarmowego, utraty sygnału itp.) w zakresie od 1 sekundy do 30 minut. Po wybraniu zakładki Harmonogram pojawi się poniŝszy ekran: Rejestrator prowadzi nagrywanie zgodnie ze zdefiniowanymi harmonogramami. Istnieje moŝliwość stworzenia do 10 bardzo złoŝonych harmonogramów nagrywania pozwalających dopasować parametry nagrywania do specyfiki obiektu oraz zaoszczędzić miejsce w przestrzeni dyskowej. Harmonogram przedstawiony jest przejrzyście w postaci tabeli. Dla kaŝdej pozycji moŝna zdefiniować ustawienia w zakresie dni tygodnia, godzin nagrywania, trybów nagrywania, kanałów oraz prędkości i jakości rejestracji. Kolejne pozycje harmonogramu dodaje się za pomocą przycisku + na dole tabeli. W pozycji DNI naleŝy wybrać dni tygodnia, dla których definiowane będą parametry nagrywania. Do wyboru są następujące ustawienia: NIE (Niedziela), PON (Poniedziałek), WTO (Wtorek), ŚRO (Środa), CZW (Czwartek), PIĄ (Piątek), SOB (Sobota), PON~PIĄ (poniedziałek - piątek), SPECJA. (dni specjalne zdefiniowane uprzednio przez uŝytkownika w podmenu Data / Czas), Wszy. (wszystkie dni tygodnia), SOB~NIE (sobota-niedziela). W pozycji Od ~ Do naleŝy, z dokładnością do 15 minutowych segmentów zdefiniować czas nagrywania dla wybranych dni tygodnia. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 45

138 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA W pozycji TRYB naleŝy zdefiniować tryby nagrywania: Brak nagrywania, Harmonogram, Zdarzenia, Harmonogram & Zdarzenia. Tryb Nie nagrywaj naleŝy wybrać, dla przedziałów czasowych, dla których nagrywanie ma być nieaktywne. W kolumnie Kamery naleŝy wybrać kamery dla których dany harmonogram będzie obowiązywał. Po wybraniu pozycji z kolumny Ustaw. Pojawi się poniŝszy ekran: W kolumnie ips naleŝy ustawić prędkość nagrywania w zakresie od 1 do 25 obr./sekundę dla danego harmonogramu dla trybu nagrywania Harmonogram oraz dla trybu Zdarzenia. W kolumnie Jakość naleŝy ustawić jakość z jaką rejestrowane będą obrazy dla danego harmonogramu dla trybu nagrywania Harmonogram oraz dla trybu Zdarzenia. Dostępne są następujące poziomy jakości: NajwyŜsza, Wysoka, Standardowa, Niska. Po wybraniu pozycji UŜyj ustawień domyślnych parametry nagrywania danego harmonogramu zostaną automatycznie zmienione na ustawia domyślne zdefiniowane w tabeli w zakładce Nagrania. W celu usunięcia harmonogramu naleŝy wybrać pozycję X. Aktualnie realizowany tryb nagrywania rejestratora sygnalizowany jest poprzez szereg ikon statusowych wyświetlanych na ekranie monitora. Informacje, jakie niosą za sobą poszczególne ikony zostały opisane poniŝej: - nagrywanie nie jest prowadzone (kolor szary) - nagrywanie zgodnie z harmonogramem (kolor czerwony) - nagrywanie typu Panic (rejestrowany jest obraz ze wszystkich kamer z prędkością oraz jakością zdefiniowaną z zakładce Nagrania w pozycji Nagrywanie napadowe (kolor czerwony) - nagrywanie po zdarzeniach (zgodne z parametrami zdefiniowanymi dla danego harmonogramu w pozycji Zdarzenia), (kolor czerwony) - nagrywanie pre-alarmowe (zgodne z parametrami zdefiniowanymi dla danego harmonogramu w pozycji Zdarzenia oraz czasem zdefiniowanym w pozycji Czas nagr.przed-alarmowego), (kolor niebieski) - został wykryty ruch - wejście alarmowe zostało pobudzone (numery wejść alarmowych są powiązane z wejściami wideo) Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 46

139 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA - rejestrator odbiera dane w formacie ASCII (pojawienie się tego znaku na tle obrazu kamery pierwszej oznacza, Ŝe dane obierane są za pośrednictwem portu RS-232, natomiast w przypadku pojawienia się tego znaku na tle obrazu kamery drugiej oznacza, Ŝe dane odbierane są za pośrednictwem poru RS-485) - w tle realizowana jest funkcja szybkiego kopiowania nagrań (kolor szary) - w tle realizowana jest funkcja kopiowania nagrań do pliku M4V (kolor niebieski) - w tle realizowania jest funkcja kopiowania nagrań (archiwizacja), (kolor czerwony) - brak sygnału wideo na danym kanale Uwaga: W przypadku zdefiniowania sumarycznej prędkości nagrywania obrazów z kamer większej od moŝliwej do uzyskania rejestrator automatycznie będzie nagrywał z największą moŝliwą w danej chwili prędkością! Uwaga: W przypadku, gdy dla tego samego przedziału czasowego został ustawiony więcej niŝ 1 harmonogram, nagrywanie będzie realizowane w sposób zdefiniowany w harmonogramie o wyŝszym numerze Narzędzia Po wybraniu tego podmenu i naciśnięciu ENTER pojawi się poniŝszy ekran: Rozmiar nagrań na 24 godziny Szacowany czas nagrywania Podmenu pozwala na oszacowanie czasu jaki jest potrzebny na zapełnienie zainstalowanej przestrzeni dyskowej przy określonych parametrach nagrywania. W odpowiednich pozycjach powyŝszego pod-menu naleŝy ustawić odpowiednie parametry nagrywania, a następnie wybrać pozycję Oszacuj. Pojawi się informacja na temat przewidywanej zajętości dysków twardych opisana na powyŝszym obrazie. Uwaga: Funkcja szacowania czasu nagrywania podaje jedynie przybliŝony czas nagrywania z tego względu, iŝ na rozmiar nagrań na dyskach twardych znaczący wpływ ma rodzaj obserwowanej sceny (nagania ze scen z częstymi zmianami w obrazie zajmowały będą znacznie więcej niŝ nagrania ze scen z mniejszymi zmianami w obrazie). Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 47

140 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Po wybraniu zakładki Stan nagrywania pojawi się poniŝszy ekran: W powyŝszej tabeli wyświetlane są informacje na temat aktualnego stanu nagrywania rejestratora. W przypadku kolumny Audio znak O oznacza, Ŝe dany kanał audio jest aktywny, natomiast znak X oznacza, Ŝe dany kanał audio jest wyłączony. Wybór pozycji Aktualizuj pozwala zaktualizować wyświetlane informacje. Uwaga: W przypadku rejestratorów NDR-EA3104M maksymalna prędkość nagrywania odnosi się do wszystkich kanałów rejestratora. Przykład: Maksymalna prędkość nagrywania rejestratora wynosi 25 obr./sek. dla rozdzielczości D1. Gdy kanały od 1 do 3 nagrywane są z prędkością 1 obr./sek. (3 * 1 = 3) to kanał 4 będzie mógł być nagrywany maksymalnie z prędkością 22 obr./sek. (25-3 = 22). Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 48

141 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA 3.5. SIEĆ W menu Sieć znajdują się cztery pod-menu dotyczące ustawień parametrów sieciowych oraz zdalnego powiadamiania Adres Po wybraniu tego podmenu i naciśnięciu ENTER pojawi się poniŝszy ekran: W pozycji Typ dokonuje się wyboru typu sieci, w której pracuje rejestrator: Stałe IP (ręczna konfiguracja parametrów), DHCP (typ domyślny, automatyczna konfiguracja parametrów). Dla typu Stałe IP naleŝy uzyskać od administratora i wpisać następujące parametry: Adres IP, Maska podsieci, Brama, Serwer DNS. Pola UŜytkownik oraz Hasło zarezerwowane są dla połączenia PPPoE (np. ADSL) i wymagają wpisania w nie odpowiednich parametrów połączenia. Domyślne ustawienia urządzenia dla typu Stałe IP są następujące: Adres IP: Maska podsieci: Brama: Serwer DNS: Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 49

142 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Po wybraniu zakładki Porty pojawi się poniŝszy ekran: Numery portów, na których działają poszczególne usługi mogą być zmieniane przez uŝytkownika w zakresach: Port podglądu: od 1500 do 32000, Port HTTP: od 80 do 32000, Port RTSP: od 554 do 32000, Port iphone.: od 1500 do Wartości portów Odtwarzanie (zdalne odtwarzanie nagrań) oraz Ustaw. (zdalna konfiguracja rejestratora) zmieniają się automatycznie w trakcie zmiany numeru portu w pozycji Port podglądu i przyjmują one wartości odpowiednio o 1 oraz o 2 większe od numeru Port podglądu. Domyślne ustawienia portów są następujące: Podgląd: Odtwarzanie: Ustaw.: HTTP: 80 RTSP: 554 Uwaga: Ustawienie tego samego numeru portu dla pozycji Port podglądu oraz Port HTTP nie jest moŝliwe. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 50

143 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA DDNS Po wybraniu tego podmenu i naciśnięciu ENTER pojawi się poniŝszy ekran: Aktualizacja adresu w usłudze DDNS jest wykorzystywana do przypisania zmiennemu adresowi IP stałej nazwy. Uwaga: Pomimo, Ŝe rejestrator umoŝliwia obsługę dynamicznych adresów IP zalecane jest jednak aby obsługę funkcji DDNS realizować z poziomu routera do którego podłączony jest rejestrator. Uwaga: Przed przystąpieniem do konfiguracji naleŝy zarejestrować adres w jednym z serwisów DDNS obsługiwanych przez rejestrator. Zalecanym serwisem jest serwis: Uwaga: Przed przystąpieniem do konfiguracji funkcji DDNS naleŝy skontaktować się z administratorem danej sieci w celu uzyskania dozwolonych parametrów, które będą wprowadzone w tym menu. W pozycji Serwer DDNS naleŝy wybrać serwis DDNS który ma być uŝyty przez rejestrator z pośród dostępnych (zalecanym serwerem jest serwer dyndns.org). W pozycji Nazwa hosta naleŝy wprowadzić nazwę hosta, ktora została zarejestrowana w wybranym serwisie DDNS. Pozycja UŜyj ID musi zostać zaznaczona w celu wprowadzenia nazwy uŝytkownika oraz hasła. W pozycji UŜytkownik naleŝy wpisać nazwę uŝytkownika zarejestrowanego w serwisie DDNS. W pozycji Hasło naleŝy wpisać hasło dla uŝytkownika zarejestrowanego w serwisie DDNS. Wybór pozycji Aktualizuj pozwala na zaktualizowanie adresu IP oraz jednoczesne sprawdzenie poprawności działania funkcji. W przypadku, gdy wprowadzone parametry nie są poprawne pojawi się odpowiednia informacja o błędzie aktualizacji. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 51

144 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Powiadomienie Po wybraniu tego podmenu i naciśnięciu ENTER pojawi się poniŝszy ekran: PowyŜsze podmenu pozwala na zdefiniowanie do 10 adresów IP komputerów z zainstalowanym oprogramowaniem E-Viewer (moduł Callback), które będą otrzymywały informacje o zdefiniowanych zdarzeniach takich jak np. utrata sygnału wideo, alarm S.M.A.R.T czy zapełnienie dostępnej przestrzeni dyskowej itp. W pozycji Częstotliwość połączenia naleŝy zdefiniować czas w zakresie od 5 sekund do 10 minut po którym na zdefiniowane adresy wysyłana będzie kolejna informacja o zaistniałym zdarzeniu. W tabeli w pierwszej kolumnie od lewej naleŝy aktywować poszczególne pozycje. W kolumnie Adres naleŝy wpisać adresy IP komputerów z którymi połączenie ma być nawiązywane. W kolumnie Porty naleŝy zdefiniować numery portów wykorzystywanych do nawiązania połączenia. Uwaga: Moduł E-Viewer Callback umoŝliwia wybór otrzymanego zdarzenia z listy i nawiązanie połączenia z rejestratorem z którego zdarzenie zostało wysłane. NaleŜy mieć jednak na uwadze Ŝe rejestrator zgłasza się w programie adresem lokalnym w związku z tym nawiązanie połączenia poprzez wybór zdarzenia w innej sieci niŝ lokalna moŝe nie być moŝliwe. W celu wyeliminowania tego problemu naleŝy skorzystać z funkcji DDNS. Po wybraniu zakładki pojawi się poniŝszy ekran: Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 52

145 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA PowyŜsze podmenu pozwala na zdefiniowanie do 5 adresów na które przesyłane będą informacje o zdefiniowanych zdarzeniach takich jak np. utrata sygnału wideo, alarm S.M.A.R.T czy zapełnienie dostępnej przestrzeni dyskowej itp. W pozycji Częst.wysyłania naleŝy zdefiniować czas w zakresie od 5 sekund do 10 minut po którym na zdefiniowane adresy wysyłana będzie kolejna wiadomość o zaistniałym zdarzeniu. W tabeli w pierwszej kolumnie od lewej naleŝy aktywować poszczególne pozycje oraz w kolumnie Odbiorca wpisać adresy na które wysyłane będą wiadomości alarmowe. Po wybraniu pozycji SMTP wyświetlony zostanie poniŝszy ekran: W pozycji Serwer SMTP naleŝy wpisać adres IP serwera poczty wychodzącej lub jego nazwę domenową za pomocą wirtualnej klawiatury. W pozycji Porty definiuje się domyślny port komunikacyjny usługi (port 25 jest portem domyślnym serwera poczty wychodzącej). W pozycji Nadawca naleŝy wpisać adres , z którego będą wysyłane wiadomości. W pozycji UŜytkownik naleŝy wpisać nazwę uŝytkownika wymaganą przy logowaniu na serwer pocztowy (konto pocztowe powinno być załoŝone wcześniej). W pozycji Hasło naleŝy wpisać hasło wymagane przy logowaniu na serwer pocztowy. Uwaga: Aby funkcja połączenia zwrotnego oraz wysyłanie wiadomości działały poprawnie muszą one zostać wcześniej odpowiednio skonfigurowane w poszczególnych podmenu w menu ZDARZENIA. Uwaga: Działanie funkcji automatycznego nawiązywania połączenia zaleŝy od poprawności ustawień w programie sieciowym E-Viewer. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 53

146 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Transmisja Po wybraniu tego podmenu i naciśnięciu ENTER pojawi się poniŝszy ekran: W pozycji Prędkość na Ŝywo (ips) naleŝy zdefiniować maksymalną prędkość transmisji w obrazach na sekundę dla trybu podglądu na Ŝywo z zakresu od 1 do 50 obrazów/sek.. Uwaga: Podana powyŝej prędkość jest prędkością maksymalną. Faktyczna prędkość transmisji moŝe być mniejsza w zaleŝności od realizowanych przez rejestrator funkcji. W pozycji Limit przepustowości naleŝy włączyć (Limit) lub wyłączyć (Bez limitu) funkcję ograniczenia pasma wykorzystywanego przez rejestrator podczas transmisji sieciowej. Po wybraniu opcji Limit istnieje moŝliwość zdefiniowana wartość zajętości pasma w zakresie od 1 do 100 Mb/sek. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 54

147 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA 3.6. ZDARZENIA W menu ZDARZENIA znajduje się pięć pod-menu dotyczących ustawień zdarzeń. Rejestrator posiada moŝliwość detekcji róŝnego rodzaju zdarzeń. W zaleŝności od dokonanych ustawień rejestrator moŝe podjąć róŝną akcję Alarm zew. Po wybraniu tego podmenu i naciśnięciu ENTER pojawi się poniŝszy ekran: W tabeli w pierwszej kolumnie od lewej naleŝy włączyć lub wyłączyć poszczególne wejścia alarmowe rejestratora. W kolumnie Nazwa istnieje moŝliwość zmiany nazw poszczególnych wejść oraz w kolumnie Typ zdefiniowania sposobu ich działania NO - normalnie otwarte, NC - normalnie zamknięte. Uwaga: Sposób podłączania urządzeń do wejść alarmowych został przedstawiony w rozdziale 6 niniejszej instrukcji. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 55

148 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Po wybraniu zakładki Nagrania pojawi się poniŝszy ekran: W powyŝszej zakładce uŝytkownik moŝe ustawić reakcję rejestratora na aktywację wybranego wejścia alarmowego. W kolumnie Nagrania dla dowolnych wejść alarmowych moŝna zdefiniować kamery, które mają być nagrywane po wystąpieniu zdarzenia. Uwaga: Nagrywanie obrazów z kamer uwarunkowane jest ustawieniami trybu nagrywania. Wybrane kamery powinny nagrywać w trybie Zdarzenia lub Harmonogram & Zdarzenia. Po wybraniu zakładki Wyj. Alarmowe pojawi się poniŝszy ekran: W kolumnie Wyj.Alarmowe dla dowolnych wejść alarmowych moŝna zdefiniować wyjścia alarmowe oraz sygnał dźwiękowy (Buzzer), które mają być aktywowane po wystąpieniu zdarzenia. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 56

149 NDR-EA3104M Instrukcja obsługi wer. 1.0 Po wybraniu zakładki Powiadomienie pojawi się poniŝszy ekran: MENU REJESTRATORA W kolumnie Powiadomienie dla dowolnych wejść alarmowych moŝna wybrać wcześniej zdefiniowane adresy IP dla funkcji połączenia zwrotnego oraz adresy dla funkcji powiadomienia na które w przypadku aktywacji odpowiednich wejść alarmowych zostaną wysłane powiadomienia. Uwaga: Dostępne są tylko te adresy IP oraz , które zostały wcześniej zdefiniowane oraz aktywowane. Po wybraniu zakładki PTZ pojawi się poniŝszy ekran: W kolumnie PTZ uŝytkownik moŝe zaprogramować reakcję podłączonych do rejestratora kamer obrotowych w przypadku aktywacji dowolnego wejścia alarmowego. Dla kaŝdej kamery obrotowej podłączonej do rejestratora oraz odpowiednio zaprogramowanej uŝytkownik moŝe wybrać numer zaprogramowanego wcześniej presetu (ujęcie programowalne) do którego kamera przemieści się po wystąpieniu zdarzenia (aktywacji odpowiedniego wejścia alarmowego). Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 57

150 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Ruch Po wybraniu podmenu Ruch pojawi się poniŝszy ekran: Podmenu pozwala na konfigurację funkcji detekcji ruchu w którą wyposaŝony jest rejestrator. W pierwszej kolumnie od lewej naleŝy włączyć lub wyłączyć funkcję detekcji ruchu. W kolumnie Czułość dla wybranych wejść wideo istnieje moŝliwość dostosowania czułości funkcji detekcji ruchu w zaleŝności od specyfiki obserwowanej sceny. Do wyboru są następujące opcje: Bardzo niska, Niska, Normalna, Wysoka, NajwyŜsza. W kolumnie Podgląd po wybraniu opcji Wł. w czasie podglądu na Ŝywo na tle obrazu z danego kanału wideo widoczne będą pola dla których w danym momencie został wykryty ruch. Wybranie opcji Wył. powoduje, Ŝe pola detekcji nie będą widoczne w czasie podglądu, na Ŝywo. W kolumnie Obszar dla wybranego wejścia wideo definiuje się aktywny obszar detekcji ruchu. Wybranie pozycji Ustaw. Dla wybranego wejścia wideo wyświetli siatkę detekcji 30 x 24 jak poniŝej: Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 58

151 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Ustawienia pól detekcji ruchu dokonuje w obrębie 4-polowych bloków. W ramach bloku poszczególne pola wybiera się za pomocą przycisków wyboru kamery natomiast włączenie/wyłączenie wszystkich pól w obrębie bloku wykonuje się za pomocą przycisku ENTER. Blok w obrębie siatki jest przesuwany za pomocą klawiszy nawigacyjnych. Biały prostokąt na tle pola oznacza, Ŝe dla powyŝszego pola aktywna jest detekcja ruchu. Naciśnięcie klawisza MENU/EXIT powoduje wyświetlenie menu ustawień pola detekcji ruchu: Wybierz - uaktywnia wszystkie pola w obrębie bloku, Skasuj - dezaktywuje wszystkie pola w obrębie bloku, Wybierz wszystkie - uaktywnia wszystkie pola siatki, Usuń wszystkie - dezaktywuje wszystkie pola siatki, Zamknij - powoduje wyjście z menu ustawień pola detekcji. Uwaga: Ustawienia w zakładkach Nagrania, Wyj.Alarmowe, Powiadomienie oraz PTZ są analogiczne jak w przypadku podmenu wyjść alarmowych Alarm zew Utrata sygnału Po wybraniu tego podmenu pojawi się poniŝszy ekran: Podmenu pozwala na konfigurację reakcji rejestratora na utratę sygnału na wybranych wejściach wideo. Uwaga: Ustawienia w zakładkach Nagrania, Wyj.Alarmowe, Powiadomienie oraz PTZ są analogiczne jak w przypadku podmenu wyjść alarmowych Alarm zew. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 59

152 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Transakcja Po wybraniu tego podmenu pojawi się poniŝszy ekran: Rejestrator posiada moŝliwość powiązania i równoczesnego wyświetlania zarejestrowanych obrazów z kamer oraz tekstu wygenerowanego w formacie ASCII przez urządzenia peryferyjne typu kasy fiskalne lub komputer PC z zainstalowanym oprogramowaniem zarządzającym systemem kontroli dostępu. Rejestrator moŝe współpracować maksymalnie z 2 urządzeniami peryferyjnymi generującymi tekst i podłączonymi do portów: RS-232 oraz RS-485. Uwaga: Współpraca z urządzeniami peryferyjnymi wymaga znajomości formatu wysyłanych danych przez urządzenie. Dane tekstowe przechwytywane przez rejestrator muszą być w formacie ASCII. PoniŜsze ustawienia są prawidłowe dla urządzeń generujących tekst w postaci znaków ASCII. W przypadku urządzeń generujących tekst zgodny z innymi protokołami nie ma moŝliwości wkluczowywania tekstu. Uwaga: W przypadku wkluczowywania tekstu z kilku kanałów równocześnie moŝe to wpłynąć na spowolnienie działania systemu. Transakcje mogą zostać powiązane jedynie z nagraniami z kanału pierwszego w przypadku uŝycia portu RS-232 oraz nagraniami z kanału drugiego w przypadku wykorzystania portu RS-485. Aby transakcje były wyświetlane w trybie podglądu oraz odtwarzania naleŝy w dodatkowym menu funkcyjnym zaznaczyć opcję Wyświetlanie transakcji dla podglądu na Ŝywo oraz DanePos dla trybu odtwarzania (rozdział 4 oraz 4.11 niniejszej instrukcji). Przy połączeniach sieciowych dane o transakcjach są wyświetlane w trybie odtwarzania. Podczas kopiowania nagrań transakcje kopiowane są w przypadku nagrań w formacie *.exe oraz *.strg. Uwaga: W przypadku kopiowania nagrań w formacie M4V transakcje powiązane z obrazem nie są kopiowane. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 60

153 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA W tabeli w pierwszej kolumnie od lewej naleŝy włączyć/wyłączyć funkcję transakcji dla wybranych portów (RS-232 lub RS-485). W kolumnie Nazwa istnieje moŝliwość zmiany nazwy przypisanej danemu portowi. Po wybraniu pozycji z kolumny Ustaw. pojawi się poniŝszy ekran: Aby dane tekstowe mogły być prawidłowo przechwytywane przez rejestrator powyŝej zdefiniowane parametry muszą być zgodne z parametrami danych generowanych przez urządzenia zewnętrzne oraz z zaleceniami producentów tych urządzeń. Konfiguracja powyŝszych parametrów dla portów RS-232 oraz RS-485 odbywa się w sposób analogiczny. W pozycji Początek transakcji naleŝy za pomocą wirtualnej klawiatury zdefiniować znaki, które interpretowane będą jako początek pierwszej linii transakcji. Definicji znaków początku transakcji naleŝy dokonać na podstawie instrukcji uŝytkownika urządzenia peryferyjnego lub po konsultacji z jego producentem. W przypadku, gdy transakcja rozpoczyna się róŝnymi znakami naleŝy zaznaczyć pozycję Dowolny, dzięki czemu tekst będzie mógł zaczynać się dowolnym znakiem. Dla tego ustawienia pozycja Początek transakcji będzie nieaktywna. W pozycji Koniec transakcji naleŝy za pomocą wirtualnej klawiatury zdefiniować znaki, które interpretowane będą jako koniec ostatniej linii transakcji. Definicji znaków końca transakcji naleŝy dokonać na podstawie instrukcji uŝytkownika urządzenia peryferyjnego lub po konsultacji z producentem. W pozycji Ignorowane znaki istnieje moŝliwość zdefiniowania znaków, które będą ignorowane przez rejestrator. W pozycji Znak końca linii naleŝy zdefiniować znaki, które będą interpretowane przez system jako koniec linii i pozwolą na przejrzyste sformatowanie wyświetlanego tekstu. Wyjaśnienie powyŝszych oznaczeń: LF - Znak nowego wiersza CR - Znak powrotu na początek wiersza. Uwaga: Gdy porty RS-232 oraz RS-485 zostaną uŝyte do funkcji transakcji nie będą one mogły być wykorzystane do Ŝadnej innej funkcji. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 61

154 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Uwaga: Aby funkcja transakcji działała poprawnie naleŝy dokonać odpowiednich ustawień w menu URZĄDZENIA, podmenu RS232/RS485. Rejestratory moŝna zaprogramować, aby w przypadku otrzymania z urządzeń peryferyjnych zdefiniowanego ciągu znaków podjęły określone działanie tzn. rozpoczęły nagrywanie określonych kanałów, uruchomiły wybrane wyjścia alarmowe czy aktywowały funkcje połączenia zwrotnego lub powiadamiania . Uwaga: Ustawienia w zakładkach Nagrania, Wyj.Alarmowe oraz Powiadomienie są analogiczne jak w przypadku podmenu wyjść alarmowych Alarm zew. PoniŜej znajduje się przykładowy tekst przechwytywany przez rejestrator: System Po wybraniu tego podmenu pojawi się poniŝszy ekran: Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 62

155 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Rejestrator moŝna skonfigurować, aby automatyczne diagnozował stan swojej pracy oraz poszczególnych elementów systemu i w odpowiedni sposób raportował o tym. W pozycji Próg S.M.A.R.T. naleŝy zdefiniować maksymalną dopuszczalną temperaturę twardego dysku po przekroczeniu której pojawi się informacja alarmowa. Dostępne są następujące wartości temperatur: 45 C / 113 F, 55 C / 131 F, 60 C / 140 F, 65 C / 149 F, 70 C / 158 F. Próg temperatury twardego dysku naleŝy ustalić na podstawie jego instrukcji uŝytkowania. Pozycja Nagrania Próg Aktywacji (%) pozwala na ustalenie procentu zapełnienia dysku nagraniami po przekroczeniu którego zostanie wyświetlona informacja alarmowa. Po wybraniu zakładki Wyj. Alarmowe pojawi się poniŝszy ekran: W kolumnie Wyj. Alarmowe dla pozycji Awaria dysku, Zapełnienie dysków oraz S.M.A.R.T. naleŝy zdefiniować reakcję systemu na wystąpienie w/wym. zdarzeń. Istnieje moŝliwość alarmowania poprzez aktywację wybranych wyjść alarmowych oraz informacji wyświetlanej na ekranie monitora. W zakładce Powiadomienie dla w/wym. zdarzeń systemowych naleŝy zdefiniować działanie funkcji połączenia zwrotnego oraz powiadomienia . Uwaga: Dysk twardy jest najbardziej podatnym na uszkodzenie elementem systemu i zaleca się stałe monitorowanie temperatury jego pracy. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 63

156 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA Czujnik G Po wybraniu tego podmenu pojawi się poniŝszy ekran: Rejestrator posiada moŝliwość uruchomienia wbudowanego czujnika przeciąŝeń (poprzez zaznaczenie opcji UŜyj czujnika G) w celu rejestracji gwałtownych zmian przyspieszenia mogących wskazywać na zaistnienie kolizji, jazdy po wyboistym terenie, silnego hamowania itp. Pole Czułość pozwala na ustawienie czułości instrumentu, od bardzo niskiej do najwyŝszej. Pole Nagrania pozwala ustawić numer kamery z której zostanie uruchomione nagrywanie jeśli zostanie aktywowany czujnik przeciąŝeń. Ustawienia w zakładkach Wyj.Alarmowe oraz Powiadomienie są analogiczne jak w przypadku podmenu wyjść alarmowych Alarm zew. Wiersz Instalacja słuŝy do przekazania fizycznego połoŝenia czujnika w rejestratorze (zaleŝnego od sposobu instalacji) do jego oprogramowania w celu zapobieŝenia fałszywym alarmom. Wiersz Stan informuje o aktualnym połoŝeniu czujnika. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 64

157 NDR-EA3104M Instrukcja obsługi wer. 1.0 MENU REJESTRATORA 3.7. WYLOGUJ / ZAMKNIJ SYSTEM Po wybraniu tego podmenu pojawi się poniŝszy ekran: W celu wylogowania aktualnie zalogowanego uŝytkownika naleŝy zaznaczyć pozycję WYLOGUJ, a następnie wybrać pozycję OK. Pojawi się okno z pytaniem o potwierdzenie wylogowania uŝytkownika. W celu potwierdzenia naleŝy wybrać pozycję TAK. W celu zamknięcia systemu (wyłączenia rejestratora) naleŝy zaznaczyć pozycję ZAMKNIJ SYSTEM, a następnie wybrać pozycję OK. Pojawi się okno z pytaniem o potwierdzenie zamknięcia systemu. W celu potwierdzenia naleŝy wybrać pozycję TAK. W celu wyjścia z menu naleŝy wybrać pozycję Anuluj. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 65

158 NDR-EA3104M Instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA 4. OBSŁUGA REJESTRATORA 4.1. Obserwacja obrazów z kamer Po zakończeniu procesu inicjalizacji na ekranie monitora wyświetlane są obrazy z kamer na Ŝywo. Domyślnym trybem wyświetlania jest podział na 4. Naciśnięcie dowolnego przycisku kamerowego z zakresu od 1 do 4 spowoduje wyświetlenie kamery na pełnym ekranie. Za pomocą przycisku DISPLAY dokonuje się zmiany formatu wyświetlania. Obrazy w podziale mogą być dowolnie definiowane. W ramach podziału kamera moŝe być wyświetlona tylko raz. W trybie wyświetlania pełnoekranowego uŝywając przycisków strzałek dokonuje się wyboru kolejnych kanałów Opis dodatkowego menu funkcyjnego Znaczna część funkcji rejestratora uruchamiana jest z poziomu poniŝszego dodatkowego menu funkcyjnego dostępnego w trybie podglądu na Ŝywo po naciśnięciu przycisku ENTER. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 66

159 NDR-EA3104M Instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA Kamery: OSD: Dane POS: ZamroŜenie obrazu: zmiana trybu wyświetlania. MoŜliwość włączenia wybranej kamery w tryb pełnoekranowy lub podziału 2x2. wybór sposobu wyświetlania informacji statusowych na ekranie monitora. Do wyboru są następujące opcje: BRAK - brak informacji statusowych; OSD - wyświetlanie daty, godziny, nazw kamer oraz informacji o stanie nagrywania i zdarzeniach; OSD + Pasek stanu - wyświetlanie w/wym. informacji oraz dodatkowego paska stanu. wł./wył. wyświetlania danych tekstowych na tle obrazu wybór pozycji umoŝliwia zamroŝenie aktualnie wyświetlanego obrazu. Naciśnięcie dowolnego innego przycisku powoduje wyłączenie funkcji. Sekwencja: funkcja dostępna jest w trybie pełnoekranowym. Wł./wył. sekwencyjnego wyświetlania obrazów z kamer. Wybranie podziału / pojedynczej kamery lub ponowny wybór pozycji Sekwencja powoduje wyłączenie przełączania sekwencyjnego. Kanały na których występuje brak sygnału zostaną pominięte w sekwencji. Zoom: PIP: Audio: PTZ: Archiwizacja: Ustawienia czasu przełączania się obrazów w sekwencji dokonuje się w menu urządzenia. wł./wył funkcji zoomu cyfrowego. Wybranie pozycji pozwala na cyfrowe powiększenie wybranego fragmentu obrazu. Funkcja jest dostępna po włączeniu wybranego kanału w tryb pełnoekranowy. W celu wyboru obszaru powiększonego obrazu, który ma zostać wyświetlony na ekranie naleŝy posłuŝyć się przyciskami strzałek. wybór pozycji powoduje wyświetlenie menu umoŝliwiającego wł./wył. funkcji PIP (wyświetlanie obrazu z wybranej kamery w miniaturowym oknie na tle obrazu z innej kamery). Funkcja dostępna jest w trybie pełnoekranowym. wybór pozycji powoduje wyświetlenie menu umoŝliwiającego wybór wejścia audio (z pośród aktywnych), które ma zostać powiązane z wyjściem audio oraz wyciszenie wyjścia audio. wybór pozycji pozwala na wybór kamery PTZ (dostępne są tylko te kamery, które zostały wcześniej zaprogramowane) oraz uruchomienie trybu jej sterowania. odpowiednik przycisku BACKUP na pilocie IR. Odtwarzanie: przejście do trybu odtwarzania nagrań zarejestrowanych na wewnętrznym dysku twardym (HDD) lub zarchiwizowanych na zewnętrznych nośnikach danych (Dane zarchiwizowane). Nagrywanie napadowe: odpowiednik przycisku! E.REC na pilocie IR. Rejestr zdarzeń: wybór pozycji powoduje wyświetlenie menu umoŝliwiającego przeglądanie oraz eksportowanie logów zdarzeń systemowych. Menu: wyjście do menu głównego rejestratora. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 67

160 NDR-EA3104M Instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA w trybie podglądu na Ŝywo wejście do menu głównego rejestratora, w trybie odtwarzania wyświetlenie dodatkowego menu funkcyjnego. 2. informacja o zajętości wewnętrznych dysków, 0% - dyski są puste, 100% - dyski są pełne. 3. kolor niebieski oznacza, Ŝe funkcja nadpisywania jest włączona, kolor szary, funkcja wyłączona. 4. kolor zielony oznacza, Ŝe połączenie sieciowe rejestratora jest aktywne, kolor szary, połączenie nieaktywne. 5. świecenie oznacza, Ŝe czujnik przeciąŝeń jest w stanie alarmu; kolor szary - funkcja wyłączona lub brak alarmu. 6. w trybie podglądu na Ŝywo aktualna data systemowa rejestratora, w trybie odtwarzania data aktualnie odtwarzanych nagrań. 7. w trybie podglądu na Ŝywo aktualny czas systemowy rejestratora, w trybie odtwarzania czas aktualnie odtwarzanych nagrań. 8. moŝliwość sterowania rejestratorem z poziomu zdalnego pilota IR. 9. kolor pomarańczowy oznacza, Ŝe funkcja nagrywania napadowego (typu PANIC) jest włączona, kolor szary, funkcja wyłączona. 10. kolor pomarańczowy oznacza, Ŝe aktywowane zostało jedno z wyjść alarmowych. 11. podświetlenie oznacza, Ŝe funkcja wysyłania danych GPS jest aktywna; kolor szary - funkcja nieaktywna -np. brak zasięgu GPS. Ikona w prawym górnym rogu danej kamery oznacza, Ŝe dana kamera została skonfigurowana jako kamera PTZ. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 68

161 NDR-EA3104M Instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA 4.2. Audio na Ŝywo Rejestratory wyposaŝone są w 4 wejścia audio oraz jedno wyjście audio. W trybie podglądu na Ŝywo istnieje moŝliwość powiązania dowolnego wejścia audio z wyjściem audio i odsłuchiwania dźwięków w trybie na Ŝywo. Wybór kanału audio moŝliwy jest po wybraniu pozycji Audio z poziomu menu funkcyjnego Funkcja PIP (obrazu w obrazie) Po wybraniu pozycji PIP z poziomu menu funkcyjnego w trybie podglądu pełnoekranowego dostępne jest menu umoŝliwiające wybór kamery która ma zostać wyświetlona na tle aktualnego obrazu. Wyłączenie funkcji odbywa się w sposób analogiczny. Zmiany rozmiaru oraz połoŝenia obrazu w obrazie dokonuje się z poziomu menu rejestratora Funkcja Zoom Za pomocą pozycji ZOOM moŝna powiększyć wybrany fragment obserwowanej sceny. Po włączeniu funkcji zoom pojawia się powiększony fragment obrazu. Za pomocą klawiszy nawigacyjnych wybrany fragment powiększenia moŝna przemieszczać. Ponowny wybór pozycji ZOOM powoduje wyjście z trybu powiększenia Sterowanie kamerami (PTZ) Przed rozpoczęciem sterowania naleŝy prawidłowo połączyć magistralę RS-485 pomiędzy rejestratorem i kamerami. Opis połączeń znajduje się w rozdziale 5. Po zalogowaniu się uŝytkownika z uprawnieniami do sterowania kamerami moŝe on sterować nimi przy uŝyciu pilota IR lub myszy. Za pomocą pozycji PTZ uŝytkownik przechodzi do trybu sterowania kamerami. Po wybraniu pozycji PTZ na ekranie monitora zostaną wyświetlone kamery zdefiniowane jako kamery PTZ. Za pomocą klawiszy nawigacyjnych naleŝy wybrać kamerę, którą zamierzamy sterować i potwierdzić ENTER. Za pomocą przycisku (+) moŝna dokonać zbliŝenia, za pomocą przycisku (-) moŝna dokonać oddalenia. Za pomocą przycisków moŝna dokonać zmiany wartości przysłony kamery (Iris +, Iris -). Aby sterować kamerą w płaszczyźnie poziomej i pionowej naleŝy uŝyć klawiszy nawigacyjnych. Przy pomocy przycisków oznaczonych PRESET oraz MOVE moŝna dokonać zapisania oraz wywołania ujęć programowalnych (presetów) z zakresu od 1 do 16. Po pojawieniu się okna dialogowego PTZ naleŝy wybrać numer presetu, pod którym zostanie zapisana wybrana scena. Za pomocą wirtualnej klawiatury naleŝy nadać nazwę wybranemu presetowi. Aby zaprogramować preset naleŝy ustawić kamerę w wybranym połoŝeniu, dostosować zoom i następnie nacisnąć przycisk PRESET. Aby wywołać preset naleŝy nacisnąć przycisk MOVE, a następnie wybrać w oknie dialogowym Ŝądany numer. W trybie PTZ naciśnięcie przycisku MENU powoduje wyświetlenie ekranu z funkcjami PTZ. Za pomocą klawiszy nawigacyjnych naleŝy wybrać dostępną funkcję. Dostępność funkcji uzaleŝniona jest od wybranego protokołu oraz zastosowanych typów kamer oraz dodatkowych akcesoriów. Wyjście z trybu sterowania PTZ odbywa się równieŝ przy pomocy w/wym. menu. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 69

162 NDR-EA3104M Instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA 4.6. Monitoring zdarzeń JeŜeli w menu rejestratora (MENU->Monitory->Alarmy->Sekwencja) jest wybrana funkcja Wyś. Obrazów alarmowych wszelkie zdarzenia powiązane z wybrana kamerą zostaną wyświetlone na ekranie monitora głównego. Sposób wyświetlania kamer na ekranie monitora zaleŝy od ilości kamer powiązanych ze zdarzeniem oraz od liczby zdarzeń, które maja równocześnie miejsce w systemie. JeŜeli ze zdarzeniami powiązana jest pojedyncza kamera wówczas zostanie ona wyświetlona na ekranie monitora pełnoekranowo. JeŜeli zdarzenia powiązane są z 2 ~ 4 kamerami wówczas kamery zostaną wyświetlone w podziale 2x2. Czas wyświetlania kamer jest równy zdefiniowanemu czasowi nagrywania alarmowego. Po upływie czasu nagrywania alarmowego monitor wraca do poprzedniego formatu wyświetlania. JeŜeli operator chce powrócić do poprzedniego formatu wyświetlania przed upływem zdefiniowanego czasu naleŝy nacisnąć przycisk DISPLAY lub dowolny przycisk kamerowy Kamery ukryte JeŜeli kamery zostały w menu zdefiniowane jako ukryte Niska to obraz z tych kamer nie zostanie wyświetlony. Wyświetlone zostaną jedynie nazwa wejścia kamerowego oraz ikony statusowe. JeŜeli kamery zostały w menu zdefiniowane jako ukryte Wysoka to nie zostanie wyświetlony ani obraz z kamery ani informacje statusowe. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 70

163 NDR-EA3104M Instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA 4.9. Rejestracja obrazów z kamer W poniŝszej tabeli przedstawione zostały maksymalne prędkości nagrywania rejestratora NDR-EA3104M dla róŝnych rozdzielczości. Rozdzielczość Maksymalna prędkość rejestracji dla całego systemu (PAL) NDR EA3104M CIF x obrazów / s. 2 CIF x obrazów / s. D1-720 x obrazów / s. Uwaga: JeŜeli rejestrator nie pracuje w trybie nadpisywania i wszystkie dostępne zasoby pamięci zostały juŝ zapisane funkcja nagrywania napadowego nie jest realizowana. Uwaga: W przypadku realizacji przez rejestrator części funkcji prędkość nagrywania moŝe nieznacznie spadać. Ustawień nagrywania rejestratora dokonuje się w menu NAGRYWANIE rejestratora Rejestracja audio JeŜeli w menu rejestratora dokonano prawidłowych ustawień rejestrator moŝe nagrywać dźwięk z maksymalnie 4 źródeł. Uwaga: Nagrywanie dźwięku trzeba zweryfikować z obowiązującymi uregulowaniami prawnymi Odtwarzanie zarejestrowanego materiału UŜytkownicy, którzy posiadają uprawnienia do przeglądania zarejestrowanych obrazów po zalogowaniu się do urządzenia mogą odtwarzać zapisane obrazy. Aby rozpocząć odtwarzanie zarejestrowanych materiałów naleŝy nacisnąć przycisk PLAYBACK. Rejestrator wyświetla ostatnio zarejestrowany materiał. Uwaga: W trakcie odtwarzania obrazy z kamer ukrytych równieŝ są widoczne. - naciśnięcie przycisku odtwarzania wstecznego powoduje rozpoczęcie odtwarzania do tyłu. Zmiana prędkości odtwarzania realizowana jest poprzez kolejne naciśnięcia przycisku. Prędkościom odtwarzania towarzyszą wyświetlane na ekranie monitora następujące informacje: R.PLAY, RWx2, RWx4, RWx8, RWx16, RWx32. - naciśnięcie przycisku odtwarzania do przodu powoduje odtwarzania rozpoczęcie odtwarzania. Zmiana prędkości odtwarzania realizowana jest poprzez kolejne naciśnięcia przycisku. Prędkościom odtwarzania towarzyszą wyświetlane na ekranie monitora następujące informacje: PLAY, FFx2, FFx4, FFx8, FFx16, FFx32. - naciśnięcie przycisku powoduje przejście do kolejnego obrazu (odtwarzanie klatka po klatce do przodu). - naciśnięcie przycisku powoduje przejście do poprzedniego obrazu (odtwarzanie klatka po klatce do tyłu). - naciśnięcie przycisku powoduje zamroŝenie obrazu na ekranie (tryb pauzy). Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 71

164 NDR-EA3104M Instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA Opis menu dostępnego po naciśnięciu przycisku MENU w trybie odtwarzania. - zmiana trybu wyświetlania - przejście do początku/końca nagrań lub określonej daty - wyszukiwanie nagrań wg. kalendarza, zdarzeń lub danych tekstowych - zmiana sposobu wyświetlania informacji statusowych - wł./wył. wyświetlania danych tekstowych oraz danych GPS na tle obrazu - wł./wył. funkcji zoomu cyfrowego - wł./wył odtwarzania dźwięku - odpowiednik przycisku BACKUP na pilocie IR - odpowiednik przycisku! E.REC na pilocie IR - wyświetlenie menu rejestru zdarzeń - wybór źródła odtwarzania Nagrania/Dane zarchiwizowane - wyjście z trybu odtwarzania Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 72

165 NDR-EA3104M Instrukcja obsługi wer Odtwarzanie zarchiwizowanego materiału OBSŁUGA REJESTRATORA Rejestratory wyposaŝone są w funkcję odtwarzania zarchiwizowanych wcześniej obrazów. MoŜliwość odtworzenia posiadają jedynie kopie nagrań utworzone w formacie *.strg, czyli bez wkompilowanego odtwarzacza. Funkcja odtwarzania jest aktywna tylko w przypadku, gdy do rejestratora została podłączona pamięć zewnętrzna. W celu rozpoczęcia odtwarzania naleŝy w trybie podglądu na Ŝywo wywołać dodatkowe menu funkcyjne przy pomocy przycisku ENTER. Następnie naleŝy wybrać pozycję Odtwarzanie oraz Dane zarchiwizowane. Pojawi się ekran umoŝliwiający wybór nośnika danych z pośród dostępnych oraz wybór pliku, który ma zostać odtworzony. Przy uŝyciu klawiszy nawigacyjnych naleŝy wybrać Ŝądany plik, a następnie wybór potwierdzić przyciskiem ENTER. Sposób odtwarzania materiałów zarchiwizowanych jest analogiczny do odtwarzania materiałów zarejestrowanych Wyszukiwanie materiału W trybie odtwarzania naciśnięcie przycisku MENU/EXIT lub prawego przycisku myszy powoduje wyświetlenie menu wyszukiwania. Po wybraniu pozycji Idź do dostępne są trzy poniŝsze opcje. Idź do nagrań z - wyszukiwanie po dacie i czasie lub przejście do początku lub końca nagrań; Idź do początku nagrań - wyszukiwanie pierwszych zarejestrowanych obrazów; Idź na koniec nagrań - wyszukiwanie ostatnich zarejestrowanych obrazów; Dodatkowo, dostępne są opcje powrotu odpowiednio o 5, 10, 15, 30, 45 sekund wstecz. Po wybraniu pozycji Wyszukiwanie dostępne są trzy poniŝsze opcje. Wg kalendarza - wyszukiwanie za pomocą kalendarza; Po zdarzeniach - wyszukiwanie zarejestrowanych obrazów powiązanych ze zdarzeniami; Po transakcjach - wyszukiwanie ciągów znaków powiązanych z zarejestrowanymi obrazami; Uwaga: Gdy rejestrator znajduje się w trybie odtwarzania prędkość transmisji sieciowej moŝe ulec zmniejszeniu. W trakcje procesu odtwarzania oraz wyszukiwania nagrań istnieje moŝliwość niewielkiego spadku prędkości nagrywania. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 73

166 NDR-EA3104M Instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA Idź do nagrań z Po wybraniu funkcji Idź do nagrań z pojawi się poniŝsze menu Aby ustawić datę i czas naleŝy klawiszami nawigacyjnymi wybrać poszczególne pozycje daty i czasu i dokonać zmiany ich wartości. Po naciśnięciu przycisku OK zostaną wyświetlone obrazy z wybranego czasu. JeŜeli dla ustawionego czasu nie ma zarchiwizowanych obrazów zostanie wyświetlony komunikat informujący o braku nagrań. Dodatkowo zaznaczenie opcji Idź do początku nagrań lub Idź na koniec nagrań powoduje ustawienie daty początku lub końca nagrań. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 74

167 NDR-EA3104M Instrukcja obsługi wer Wyszukiwanie za pomocą kalendarza OBSŁUGA REJESTRATORA Po wybraniu funkcji wyszukiwania za pomocą kalendarza pojawi się poniŝszy ekran: Dni miesiąca wyświetlane w kolorze pomarańczowym oznaczają, Ŝe zostały dla nich zarejestrowane obrazy z kamer. Wybór dnia oraz potwierdzenie za pomocą przycisku ENTER powoduje zaktualizowanie czasu na pasku dobowym, z którego pochodzą zarejestrowane obrazy. Godziny dla których zostały zarejestrowane obrazy oznaczone są kolorem zielonym. Precyzyjnego wyboru nagrań dokonuje się przesuwając czerwony znacznik po pasku dobowym przy uŝyciu strzałek. Aktualnie wybrana godzina wyświetlana jest w lewym dolnym rogu pola. Wyboru roku oraz miesiąca dokonuje się przy pomocy dwóch pól umieszczonych powyŝej kalendarza. Uwaga: Pasek dobowy jest podzielony na segmenty godzinne. Podświetlenie danego segmentu nie oznacza, Ŝe materiały zostały zarejestrowane dla całej godziny. W przypadku zmiany ustawień daty i czasu (automatycznie lub ręcznie) moŝe zaistnieć sytuacja w której dwa lub więcej strumienie wideo będą posiadały tę samą charakterystykę daty i czasu. Nagrania takie zaznaczone są na pasku dobowym kolorem pomarańczowym. Po wybraniu takich nagrań pojawi się okno umoŝliwiające wybór strumienia wideo. NiŜszy numer segmentu oznacza wcześniejsze nagrania. Naciśnięcie przycisku ENTER na pasku dobowym lub wybór pozycji Idź do powoduje przejście w tryb odtwarzania. Wybranie pozycji szczegóły pozwala na wyświetlenie paska dobowego uwzględniającego wszystkie kamery. Uwaga: W przypadku braku obrazów odtwarzanych na ekranie naleŝy przejść w tryb wyświetlania 2x2 w celu szybkiego wyszukania zarejestrowanych obrazów. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 75

168 NDR-EA3104M Instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA Wyszukiwanie zarejestrowanych obrazów powiązanych ze zdarzeniami Po wybraniu funkcji wyszukiwania obrazów powiązanych ze zdarzeniami zostanie wyświetlony poniŝszy ekran: Wszystkie zdarzenia w systemie są zapisywane w rejestrze urządzenia. Otworzenie rejestru zdarzeń moŝe zostać zrealizowane poprzez naciśnięcie przycisku LOG na pilocie IR lub za pomocą menu odtwarzania poprzez wybór funkcji Wyszukiwania po zdarzeniach. Dostęp do rejestru zdarzeń urządzenia nie moŝe zostać ograniczony, lecz przejście do trybu odtwarzania jest moŝliwe tylko w przypadku posiadania przez uŝytkownika odpowiednich uprawnień. Wybór danego zdarzenia oraz naciśnięcie przycisku ENTER spowoduje wyświetlenie pierwszego zarejestrowanego obrazu zdarzenia. Przeszukiwanie rejestru odbywa się przy uŝyciu poniŝszych przycisków: - wyświetlenie kolejnych 10 wpisów rejestru - wyświetlenie poprzednich 10 wpisów rejestru - skok o 100 wpisów rejestru do przodu Przeszukiwanie rejestru przy uŝyciu w/wym. przycisków odbywa się w obrębie jednego dnia. Wyboru kolejnego dnia dokonuje się w pozycji Czas. W pozycji Zdarzenia: istnieje moŝliwość określenia, które zdarzenia mają zostać uwzględnione podczas wyszukiwania. Do wyboru są poniŝsze opcje: Wszy. - wyszukiwanie wszystkich zdarzeń Ruch - wyszukiwanie zdarzeń detekcji ruchu Alarm zew. - wyszukiwanie alarmów dla wybranych wejść alarmowych Utrata sygnału - wyszukiwanie zdarzeń utraty sygnału Transakcja - wyszukiwanie występowania transakcji (ciągów znaków tekstowych) Nagrywanie napadowe - wyszukiwanie zdarzeń nagrywania napadowego Czujnik G - wyszukiwanie aktywacji wbudowanego czujnika przyspieszeń. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 76

169 NDR-EA3104M Instrukcja obsługi wer Wyszukiwanie po transakcjach OBSŁUGA REJESTRATORA Po wybraniu funkcji wyszukiwania po transakcjach zostanie wyświetlony poniŝszy ekran: Funkcja wyszukiwania po transakcjach pozwala na przeszukiwanie określonego zakresu nagrań pod kątem występowania powiązanego z obrazem zdefiniowanego ciągu znaków wygenerowanego przez urządzenia typu POS. W pozycji Od: naleŝy wybrać początek zakresu nagrań, które mają zostać przeszukane. Istnieje moŝliwość wybrania początku dostępnych nagrań lub określenia dokładnej daty/godziny. W pozycji Do: naleŝy wybrać koniec zakresu nagrań, które mają zostać przeszukane. Istnieje moŝliwość wybrania końca dostępnych nagrań lub określenia dokładnej daty/godziny. W polach oznaczonych od 1 do 5 naleŝy wpisać ciąg znaków, pod kątem którego przeszukiwane będą nagrania. Wpisanie ciągu znaków jest moŝliwe po wybraniu określonego wiersza i zatwierdzeniu wyboru przyciskiem ENTER. Aby wpisany ciąg znaków został uwzględniony w trakcie wyszukiwania w danym wierszu naleŝy wstawić znak tick (pozycja nr 1 na powyŝszym ekranie). Pozycja Uwzględnij wielkość liter pozwala na określenie, czy wielkość liter ma zostać uwzględniona w trakcie wyszukiwania danych tekstowych. W celu rozpoczęcia wyszukiwania naleŝy wybrać pozycję OK. Po zakończeniu wyszukiwania zostanie wyświetlone okno zawierające listę nagrań powiązanych ze zdefiniowanym ciągiem znaków. Wybranie pozycji z listy przy pomocy strzałek oraz naciśnięcie przycisku ENTER powoduje przejście do trybu odtwarzania. Przeszukiwanie wyświetlonej listy odbywa się w sposób analogiczny jak w przypadku przeszukiwania rejestru zdarzeń. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 77

170 NDR-EA3104M Instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA Kopiowanie nagrań Rejestrator NDR-EA3104 M zapewnia wiele moŝliwości kopiowania sekwencji wideo tworząc w ten sposób kopię zapasową danej partii nagrań. Zarejestrowane materiały mogą być kopiowane na zewnętrzne nośniki. Istnieje moŝliwość skopiowania nagrań na zewnętrzny dysk twardy podłączony poprzez port USB oraz popularne przenośne pamięci typu Flash posiadające interfejs USB. Rejestrator umoŝliwia kopiowanie materiałów w trzech formatach. Od tego w jakim formacie dane zostały skopiowane uzaleŝniony jest sposób ich późniejszego odtwarzania oraz maksymalny rozmiar kopii. Dostępne są następujące formaty: *.exe - dane kopiowane są do pliku uruchomieniowego z rozszerzeniem *.exe. Rozmiar pliku kopiowanego w tym formacie nie moŝe być większy od 4 GB zarówno dla systemu plików FAT32 jak i NTFS. Ilość kanałów z których kopiowany jest obraz moŝe w tym przypadku być dowolnie definiowana przez uŝytkownika. Dane zarchiwizowane w tym formacie mogą być odtwarzane na komputerach PC z zainstalowaną przeglądarką internetową Internet Explorer (zalecane IE 7.0). *.strg - dane kopiowane są do pliku z rozszerzeniem *.strg. Rozmiar pliku kopiowanego w tym formacie nie moŝe być większy od 4 GB dla systemu plików FAT 32. W przypadku systemu plików NTFS ograniczenie wynika jedynie z maksymalnego rozmiary pliku w systemie NTFS, tak więc dla obecnie dostępnych na rynku dysków twardych moŝna przyjąć, Ŝe ograniczenia maksymalnego rozmiaru pliku nie ma. Ilość kanałów z których kopiowany jest obraz moŝe w tym przypadku być dowolnie definiowana przez uŝytkownika. Dane zarchiwizowane w tym formacie mogą być odtwarzane na komputerach PC z zainstalowanym oprogramowaniem E-Viewer oraz z poziomu rejestratora. *.m4v - dane kopiowane są do pliku z rozszerzeniem *.m4v. Rozmiar pliku kopiowanego w tym formacie nie moŝe być większy od 2 GB zarówno dla systemu plików FAT32 jak i NTFS. Ten sposób kopiowania umoŝliwia zarchiwizowania tylko jednego kanału wideo. Dane zarchiwizowane w tym formacie mogą być odtwarzane na komputerach PC z zainstalowanym standardowym oprogramowaniem umoŝliwiającym odtwarzanie plików w formacie mp4. Uwaga: Nośniki danych uŝyte do archiwizacji powinny być sformatowane w systemie plików FAT32 lub NTFS. Uwaga: W przypadku kopiowania nagrań w formacie *.exe zalecane jest uŝywanie nośnika danych sformatowanego w systemie plików FAT32. W przypadku uŝycia nośnika danych sformatowanego w systemie plików NTFS przy przekroczeniu maksymalnego rozmiaru pliku (4GB) kopiowanie nie zastanie automatycznie zakończone przez co odtworzenie skopiowanych nagrań nie będzie moŝliwe! Uwaga: W przypadku kopiowania nagrań w formacie *.m4v maksymalny rozmiar pliku nie powinien przekraczać 2GB. W przypadku kopiowania plików o większych rozmiarach odtworzenie zarchiwizowanych materiałów moŝe być niemoŝliwe. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 78

171 NDR-EA3104M Instrukcja obsługi wer. 1.0 OBSŁUGA REJESTRATORA Kopiwanie w formacie *.exe oraz *.strg Aby przejść do trybu kopiowania nagrań naleŝy w trybie podglądu na Ŝywo wywołać dodatkowe menu funkcyjne i wybrać pozycję Archiwizacja, a następnie ponownie Archiwizacja. Pojawi się poniŝsze okno: W pozycji Źródło naleŝy wybrać dysk z którego dane mają być kopiowane. Nagrania - wewnętrzne dyski twarde przeznaczone do nagrywania, Tylko do odczytu - wewnętrzny dysk twardy przeznaczony tylko do odczytu. W pozycji Urządzenia naleŝy wybrać urządzenie na które nagrania mają być kopiowane. USB Storage (A-1) - zewnętrzny nośnik danych podłączony do wybranego portu USB. W pozycji Nazwa pliku naleŝy przy pomocy wirtualnej klawiatury wpisać nazwę kopiowanego pliku. W pozycji Od - Do oraz Kamery definiuje się przedział czasowy oraz kamery, których nagrania mają być kopiowane. Nośniki, które nie są dostępne lub nie zostały dołączone na rozwijanej liście pozycji Urządzenia są nieaktywne. W pozycji Audio naleŝy wybrać, czy nagrania mają być kopiowane z dźwiękiem, czy bez. Wybór w pozycji DVRMediaPlayer decyduje o tym czy nagrania zarchiwizowane zostaną w formacie *.strg (pozycja nie zaznaczona) czy w formacie *.exe (pozycja zaznaczona). W pozycji Stan wyświetlane są informacje na temat podłączonego do rejestratora nośnika danych na który nagarnia będą kopiowane. Pierwsza wartość oznacza wolną przestrzeń natomiast druga wartość oznacza całkowity rozmiar nośnika. Wybór pozycji Aktualizuj pozwala na odświeŝenie informacji na temat podłączonych nośników danych. W celu rozpoczęcia procesu kopiowania naleŝy wybrać pozycję Kopiuj. Wszelkie prawa zastrzeżone AAT Holding sp. z o.o. 79

user s manual NV-002MIC

user s manual NV-002MIC user s manual NV-002MIC NV-002MIC - user's manual, ver. 1.0 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following

Bardziej szczegółowo

Installation of EuroCert software for qualified electronic signature

Installation of EuroCert software for qualified electronic signature Installation of EuroCert software for qualified electronic signature for Microsoft Windows systems Warsaw 28.08.2019 Content 1. Downloading and running the software for the e-signature... 3 a) Installer

Bardziej szczegółowo

Strona główna > Produkty > Systemy regulacji > System regulacji EASYLAB - LABCONTROL > Program konfiguracyjny > Typ EasyConnect.

Strona główna > Produkty > Systemy regulacji > System regulacji EASYLAB - LABCONTROL > Program konfiguracyjny > Typ EasyConnect. Typ EasyConnect FOR THE COMMISSIONING AND DIAGNOSIS OF EASYLAB COMPONENTS, FSE, AND FMS Software for the configuration and diagnosis of controllers Type TCU3, adapter modules TAM, automatic sash device

Bardziej szczegółowo

Compatible cameras for NVR-5000 series Main Stream Sub stream Support Firmware ver. 0,2-1Mbit yes yes yes n/d

Compatible cameras for NVR-5000 series Main Stream Sub stream Support Firmware ver. 0,2-1Mbit yes yes yes n/d NOVUS IP CAMERAS CLASSIC CAMERAS Compatible cameras for NVR-5000 series Main Stream Sub stream Support Firmware ver. Resolution Bitrate FPS GOP Resolution Bitrate FPS GOP Audio Motion detection NVIP 5000

Bardziej szczegółowo

BLACKLIGHT SPOT 400W F

BLACKLIGHT SPOT 400W F BLACKLIGHT SPOT 400W F2000339 USER MANUAL / INSTRUKCJA OBSŁUGI BLACKLIGHT SPOT 400W F2000339 Table of Contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1 Specification...

Bardziej szczegółowo

user s manual NV-RCUTC-35HD

user s manual NV-RCUTC-35HD user s manual NV-RCUTC-35HD NV-RCUTC-35HD - ver. 1.0 - User s manual INFORMATION / SAFETY REQUIREMENTS WEEE Directive 2002/96/EC Information on Disposal for Users of Waste Electrical and Electronic Equipment

Bardziej szczegółowo

LED WASHER 30x3W WHITE IP65 F

LED WASHER 30x3W WHITE IP65 F USER MANUAL / INSTRUKCJA OBSŁUGI LED WASHER 30x3W WHITE IP65 F7200171 LED WASHER 30x3W WHITE IP65 F7200171 Table of contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1

Bardziej szczegółowo

User s manual for icarwash

User s manual for icarwash User s manual for icarwash BKF Myjnie Bezdotykowe Sp. z o.o. Skarbimierzyce 22 72 002 Dołuje (k. Szczecina) Skarbimierzyce, 2014.11.14 Version v0.2 Table of Contents Table of Contents Settings Login Navigation

Bardziej szczegółowo

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian 1 / 9 Content list / Spis Treści 1. Hardware and software requirements, preparing device to upgrade Wymagania sprzętowe i programowe, przygotowanie urządzenia do aktualizacji 2. Installing drivers and

Bardziej szczegółowo

LED MAGIC BALL MP3 F

LED MAGIC BALL MP3 F USER MANUAL / INSTRUKCJA OBSŁUGI LED MAGIC BALL MP3 F7000623 LED MAGIC BALL MP3 F7000623 Table of contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1 Specification...

Bardziej szczegółowo

Compatible cameras for NVR-5000 series Main Stream Sub stream Support Firmware ver. 0,2-1Mbit yes yes yes n/d

Compatible cameras for NVR-5000 series Main Stream Sub stream Support Firmware ver. 0,2-1Mbit yes yes yes n/d NOVUS IP CAMERAS CLASSIC CAMERAS Compatible cameras for NVR-5000 series Main Stream Sub stream Support Firmware ver. Resolution Bitrate FPS GOP Resolution Bitrate FPS GOP Audio Motion detection NVIP 5000

Bardziej szczegółowo

User s manual NDR-EA2104 NDR-EA2208 NDR-EA2416

User s manual NDR-EA2104 NDR-EA2208 NDR-EA2416 User s manual NDR-EA2104 NDR-EA2208 NDR-EA2416 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User s manual ver. 1.0 IMPORTANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives

Bardziej szczegółowo

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian 1 / 12 Content list / Spis Treści 1. Hardware and software requirements, preparing device to upgrade Wymagania sprzętowe i programowe, przygotowanie urządzenia do aktualizacji 2. Installing drivers needed

Bardziej szczegółowo

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian 1 / 14 Content list / Spis Treści 1. Hardware and software requirements, preparing device to upgrade Wymagania sprzętowe i programowe, przygotowanie urządzenia do aktualizacji 2. Installing drivers and

Bardziej szczegółowo

User s manual NDR-EA3108 NDR-EA3216 NDR-EA4208 NDR-EA4416

User s manual NDR-EA3108 NDR-EA3216 NDR-EA4208 NDR-EA4416 User s manual NDR-EA3108 NDR-EA3216 NDR-EA4208 NDR-EA4416 COMMENTS AND WARNINGS NDR-EA3108 / NDR-EA3216 / NDR-EA4208 / NDR-EA4416 User s manual ver. 1.0 EMC (2004/108/EC) and LVD (2006/95/EC ) Directives

Bardziej szczegółowo

User s manual NDR-EA4104

User s manual NDR-EA4104 User s manual NDR-EA4104 NDR-EA4104 User s manual ver. 1.0 COMMENTS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements

Bardziej szczegółowo

LED PAR 56 7x10 4in1 RGBW F

LED PAR 56 7x10 4in1 RGBW F USER MANUAL / INSTRUKCJA OBSŁUGI LED PAR 56 7x10 4in1 RGBW F7100311 LED PAR 56 7x10W 4in1 RGBW F7100311 Table of Contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1 Specification...

Bardziej szczegółowo

NVB-5000JB NVB-5010JB

NVB-5000JB NVB-5010JB user s manual NVB-5000JB NVB-5010JB NVB-5000JB, NVB-5010JB - user s manual, ver 1.0 SAFETY PRECAUTIONS NOTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE

Bardziej szczegółowo

Instrukcja konfiguracji usługi Wirtualnej Sieci Prywatnej w systemie Mac OSX

Instrukcja konfiguracji usługi Wirtualnej Sieci Prywatnej w systemie Mac OSX UNIWERSYTETU BIBLIOTEKA IEGO UNIWERSYTETU IEGO Instrukcja konfiguracji usługi Wirtualnej Sieci Prywatnej w systemie Mac OSX 1. Make a new connection Open the System Preferences by going to the Apple menu

Bardziej szczegółowo

user s manual Applications client for mobile devices NVR-5000 series NVR s

user s manual Applications client for mobile devices NVR-5000 series NVR s user s manual Applications client for mobile devices NVR-5000 series NVR s Applications client for mobile devices for 5000 series NVR s - user manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS ATTENTION!

Bardziej szczegółowo

User s manual NDR-EB2104 NDR-EB2208 NDR-EB2416

User s manual NDR-EB2104 NDR-EB2208 NDR-EB2416 User s manual NDR-EB2104 NDR-EB2208 NDR-EB2416 NDR-EB2104 / NDR-EB2208 / NDR-EB2416 User s manual ver. 1.0 IMPORTANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives

Bardziej szczegółowo

Bracket mounting manual NVB-5100VB

Bracket mounting manual NVB-5100VB Bracket mounting manual NVB-5100VB NVB-5100VB - user manual ver. 1.0 SAFETY PRECAUTIONS NOTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE YOURSELF WITH

Bardziej szczegółowo

user s manual instrukcja obsługi NVB-SD6PA

user s manual instrukcja obsługi NVB-SD6PA user s manual instrukcja obsługi NVB-SD6PA NVB-SD6PA manual ver. 1.0 SAFETY PRECAUTIO S OTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE YOURSELF WITH

Bardziej szczegółowo

WYŁĄCZNIK CZASOWY OUTDOOR TIMER

WYŁĄCZNIK CZASOWY OUTDOOR TIMER 003-582 PL WYŁĄCZNIK CZASOWY Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji) Ważny! Przed użyciem uważnie przeczytaj instrukcję obsługi! Zachowaj ją na przyszłość. EN OUTDOOR TIMER Operating instructions

Bardziej szczegółowo

INSTRUCTION MANUAL. Strona 1

INSTRUCTION MANUAL.   Strona 1 INSTRUCTION MANUAL www.flash-butrym.pl Strona 1 LED SPOT LIGHT INSTRUCTION MANUAL Thank you for purchasing the LEDSPOT10W Spot light. It is a small and easy to carry unit that is simple to install. Features:

Bardziej szczegółowo

Camspot 4.4 Camspot 4.5

Camspot 4.4 Camspot 4.5 User manual (addition) Dodatek do instrukcji obsługi Camspot 4.4 Camspot 4.5 1. WiFi configuration 2. Configuration of sending pictures to e-mail/ftp after motion detection 1. Konfiguracja WiFi 2. Konfiguracja

Bardziej szczegółowo

DM-ML, DM-FL. Auxiliary Equipment and Accessories. Damper Drives. Dimensions. Descritpion

DM-ML, DM-FL. Auxiliary Equipment and Accessories. Damper Drives. Dimensions. Descritpion DM-ML, DM-FL Descritpion DM-ML and DM-FL actuators are designed for driving round dampers and square multi-blade dampers. Example identification Product code: DM-FL-5-2 voltage Dimensions DM-ML-6 DM-ML-8

Bardziej szczegółowo

user s manual instrukcja obsługi NVB-SD6CA

user s manual instrukcja obsługi NVB-SD6CA user s manual instrukcja obsługi NVB-SD6CA NVB-SD6CA manual ver. 1.0 SAFETY PRECAUTIO S OTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE YOURSELF WITH

Bardziej szczegółowo

LED PAR 64 18x10W 4in1 CLASSIC F

LED PAR 64 18x10W 4in1 CLASSIC F LED PAR 64 18x10W 4in1 CLASSIC F7100309 USER MANUAL / INSTRUKCJA OBSŁUGI LED PAR 64 18x10W 4in1 CLASSIC F7100309 Table of Contents 1 Introduction... 2 2 Safety information... 2 3 Product information...

Bardziej szczegółowo

LED WALL WASHER 36x3W RGBW 3SC IP65 F

LED WALL WASHER 36x3W RGBW 3SC IP65 F USER MANUAL / INSTRUKCJA OBSŁUGI LED WALL WASHER 36x3W RGBW 3SC IP65 F7200168 LED WALL WASHER 36x3W RGBW 3SC IP65 F7200168 Table of contents 1 Introduction... 2 2 Safety information... 2 3 Product information...

Bardziej szczegółowo

LED PAR 18x10W RGBW 4in1 IP65 F

LED PAR 18x10W RGBW 4in1 IP65 F LED PAR 18x10W RGBW 4in1 IP65 F7100310 USER MANUAL / INSTRUKCJA OBSŁUGI LED PAR 18x10W RGBW 4in1 IP65 F7100310 Table of contents 1 Introduction... 2 2 Safety information... 2 2.1 Specification... 2 3 Installation...

Bardziej szczegółowo

LED MINI DERBY 4x3W RGBW F

LED MINI DERBY 4x3W RGBW F USER MANUAL / INSTRUKCJA OBSŁUGI LED MINI DERBY 4x3W RGBW F7000598 LED MINI DERBY 4x3W RGBW F7000598 Table of contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1 Specification...

Bardziej szczegółowo

u s e r s m a n u a l NVG-031TLIB

u s e r s m a n u a l NVG-031TLIB u s e r s m a n u a l NVG-031TLIB NVG-031TLIB - User s Manual version 1.2. INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements

Bardziej szczegółowo

User s manual. RXCamLink

User s manual. RXCamLink User s manual RXCamLink RXCamLink User's manual ver. 1.0 FOREWORD INFORMATION 1. RXCamLink - foreword information RXCamLink is mobile application available for Android and IOS. It can be downloaded from

Bardziej szczegółowo

Rev Źródło:

Rev Źródło: KAmduino UNO Rev. 20190119182847 Źródło: http://wiki.kamamilabs.com/index.php/kamduino_uno Spis treści Basic features and parameters... 1 Standard equipment... 2 Electrical schematics... 3 AVR ATmega328P

Bardziej szczegółowo

LED PAR 18x10W RGBW 4in1 Aluminum single cast II ver. F

LED PAR 18x10W RGBW 4in1 Aluminum single cast II ver. F LED PAR 18x10W RGBW 4in1 Aluminum single cast II ver. F71000269 USER MANUAL / INSTRUKCJA OBSŁUGI LED PAR 18x 10W RGBW 4in1 Aluminium single cast II ver. F71000269 Table of Contents 1 Introduction... 2

Bardziej szczegółowo

Jazz EB207S is a slim, compact and outstanding looking SATA to USB 2.0 HDD enclosure. The case is

Jazz EB207S is a slim, compact and outstanding looking SATA to USB 2.0 HDD enclosure. The case is 1. Introduction Jazz EB207S is a slim, compact and outstanding looking SATA to USB 2.0 HDD enclosure. The case is made of aluminum and steel mesh as one of the coolest enclosures available. It s also small

Bardziej szczegółowo

OSTC GLOBAL TRADING CHALLENGE MANUAL

OSTC GLOBAL TRADING CHALLENGE MANUAL OSTC GLOBAL TRADING CHALLENGE MANUAL Wrzesień 2014 www.ostc.com/game Po zarejestrowaniu się w grze OSTC Global Trading Challenge, zaakceptowaniu oraz uzyskaniu dostępu to produktów, użytkownik gry będzie

Bardziej szczegółowo

LED PAR 64 18x10W RGBW 4in1 IP64 PFC F

LED PAR 64 18x10W RGBW 4in1 IP64 PFC F LED PAR 64 18x10W RGBW 4in1 IP64 PFC F7100305 USER MANUAL / INSTRUKCJA OBSŁUGI LED PAR 64 18x10W RGBW 4in1 IP65 PFC F7100305 Table of Contents 1 Introduction... 2 2 Safety information... 2 3 Product information...

Bardziej szczegółowo

LED PAR 18x 10W RGBW 4in1 Aluminium single cast v.iii F B

LED PAR 18x 10W RGBW 4in1 Aluminium single cast v.iii F B LED PAR 18x 10W RGBW 4in1 Aluminium single cast v.iii F7000048B USER MANUAL / INSTRUKCJA OBSŁUGI LED PAR 18x 10W RGBW 4in1 Aluminium single cast v.iii F7000048B Table of Contents 1 Introduction... 2 2

Bardziej szczegółowo

High Definition Car Video Recorder Quer. Operation Manual KOM0474

High Definition Car Video Recorder Quer. Operation Manual KOM0474 High Definition Car Video Recorder Quer Operation Manual KOM0474 EN Instruction to Keys Function 1 USB Interface 2 On/Off key 3.5V power input jack 4 SD/MMC card slot 5 Speaker 6 Bracket hole 7 MIC 8 Battery

Bardziej szczegółowo

user s manual instrukcja obsługi NVB-SD6CB

user s manual instrukcja obsługi NVB-SD6CB user s manual instrukcja obsługi NVB-SD6CB NVB-SD6CB manual ver. 1.0 SAFETY PRECAUTIO S OTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE YOURSELF WITH

Bardziej szczegółowo

LED WASHER RGB IP34 F

LED WASHER RGB IP34 F USER MANUAL / INSTRUKCJA OBSŁUGI LED WASHER RGB IP34 F7200182 LED WASHER RGB IP34 F7200182 Table of contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1 Specification...

Bardziej szczegółowo

User s manual NDR-BA2208-II NDR-BB2208 NDR-BA2416 NDR-BA4104-II NDR-BB4104 NDR-BA4208 NDR-BA4416

User s manual NDR-BA2208-II NDR-BB2208 NDR-BA2416 NDR-BA4104-II NDR-BB4104 NDR-BA4208 NDR-BA4416 User s manual NDR-BA2208-II NDR-BB2208 NDR-BA2416 NDR-BA4104-II NDR-BB4104 NDR-BA4208 User s manual ver.1.3 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking

Bardziej szczegółowo

Selfie Monopod MA426. Instrukcja obsługi User s Manual

Selfie Monopod MA426. Instrukcja obsługi User s Manual Selfie Monopod MA426 Instrukcja obsługi User s Manual PL Selfie Monopod Przeczytaj wszystkie instrukcje przed użyciem oraz zachowaj te informacje do wykorzystania w przyszłości. Zestaw: 1x mobile phone

Bardziej szczegółowo

LED PAR 64 18x12W RGBW 4in1 ZOOM IP65 F

LED PAR 64 18x12W RGBW 4in1 ZOOM IP65 F LED PAR 64 18x12W RGBW 4in1 ZOOM IP65 F7100250 USER MANUAL / INSTRUKCJA OBSŁUGI LED PAR 64 18x12W RGBW 4in1 ZOOM IP65 F7100250 Table of contents 1 Introduction... 2 2 Safety information... 2 2.1 Specification...

Bardziej szczegółowo

User s manual NDR-BA3104

User s manual NDR-BA3104 User s manual NDR-BA3104 NDR-BA3104 User s manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements

Bardziej szczegółowo

bracket mounting manual instrukcja instalacji uchwytu NVB-BEH24DB

bracket mounting manual instrukcja instalacji uchwytu NVB-BEH24DB bracket mounting manual instrukcja instalacji uchwytu NVB-BEH24DB NVB-BEH24DB wall bracket mounting manual ver. 1.0 SAFETY PRECAUTIONS NOTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION

Bardziej szczegółowo

LED PAR 36 12x3W RGBW F

LED PAR 36 12x3W RGBW F USER MANUAL / INSTRUKCJA OBSŁUGI LED PAR 36 12x3W RGBW F7000251 LED PAR 36 12x3W RGBW F7000251 Table of contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1 Specification...

Bardziej szczegółowo

LED PAR Set 4x PAR 36 12x3W F

LED PAR Set 4x PAR 36 12x3W F USER MANUAL / INSTRUKCJA OBSŁUGI LED PAR Set 4x PAR 36 12x3W F7100306 Table of contents 1 Introduction... 2 2 Safety information... 2 3 Specification... 2 4 Installation... 3 5 Connections... 3 5.1 Connecting

Bardziej szczegółowo

Bracket mounting manual NVB-5000WB

Bracket mounting manual NVB-5000WB Bracket mounting manual NVB-5000WB NVB-5000WB wall bracket mounting manual ver. 1.0 SAFETY PRECAUTIONS NOTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE

Bardziej szczegółowo

Przełączniki typu desktop seria DSP1 Desktop type switches DSP1 series

Przełączniki typu desktop seria DSP1 Desktop type switches DSP1 series Skrócona instrukcja obsługi QIG seria DSP1 DSP1 series E-mail: support@lanberg.pl support@lanberg.eu www.lanberg.pl www.lanberg.eu Lanberg 2015-2018 WERSJA VERSION: 2018/08 Skrócona instrukcja obsługi

Bardziej szczegółowo

ORIGINAL USER MANUAL. Remote Control Z-Wave NC 896-GB IU/ZRH12/ /F

ORIGINAL USER MANUAL. Remote Control Z-Wave NC 896-GB IU/ZRH12/ /F WARRANTY The manufacturer guarantees correct device functioning. It also undertakes to repair or replace faulty device if damage is a result of material or structural faults. The warranty period is 2 months

Bardziej szczegółowo

KOM0774. Owner s manual EN. Car DVR Instrukcja obsługi PL

KOM0774. Owner s manual EN. Car DVR Instrukcja obsługi PL KOM0774 Owner s manual EN Car DVR Instrukcja obsługi PL Owner s manual Instruction to keys function 1 USB Interface 2 On/Off key 3.5V power input jack 4 SD/MMC card slot 5 Speaker 6 Bracket hole 7 MIC

Bardziej szczegółowo

LED PAR 64 7x10W RGBW 4in1 ABS Remote Control F

LED PAR 64 7x10W RGBW 4in1 ABS Remote Control F LED PAR 64 7x10W RGBW 4in1 ABS Remote Control F7100303 USER MANUAL / INSTRUKCJA OBSŁUGI LED PAR 64 7x10W RGBW 4in1 ABS Remote Control F7100303 Table of Contents 1 Introduction... 2 2 Safety information...

Bardziej szczegółowo

LED PAR 56 Slim 18X3W RGB Aura F7000253a

LED PAR 56 Slim 18X3W RGB Aura F7000253a USER MANUAL / INSTRUKCJA OBSŁUGI LED PAR 56 Slim 8XW RGB Aura F700025a LED PAR 56 Slim 8XW RGB Aura F700025a Table of contents Introduction... 2 2 Safety information... 2 Product information... 2. Specification...

Bardziej szczegółowo

TACHOGRAPH SIMULATOR DTCOSIM

TACHOGRAPH SIMULATOR DTCOSIM TACHOGRAPH SIMULATOR DTCOSIM Service Manual USB-KSIM interface General description The simulator is a device that is used as a replacement for tachograph in the vehicle where the tachograph is not mandatory,

Bardziej szczegółowo

user s manual instrukcja obsługi NVB-3000WB

user s manual instrukcja obsługi NVB-3000WB user s manual instrukcja obsługi NVB-3000WB NVB-3000WB user s manual ver. 1.0 SAFETY PRECAUTIONS WARNING THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE

Bardziej szczegółowo

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian 1 / 8 Content list / Spis Treści 1. Hardware and software requirements, preparing device to upgrade Wymagania sprzętowe i programowe, przygotowanie urządzenia do aktualizacji 2. Installing drivers and

Bardziej szczegółowo

DI-514 2.4GHz Wireless Router

DI-514 2.4GHz Wireless Router This product can be set up using any current web browser, i.e., Internet Explorer 6 or Netscape Navigator 6.2.3. DI-514 2.4GHz Wireless Router Before You Begin 1. If you purchased this router to share

Bardziej szczegółowo

www.irs.gov/form990. If "Yes," complete Schedule A Schedule B, Schedule of Contributors If "Yes," complete Schedule C, Part I If "Yes," complete Schedule C, Part II If "Yes," complete Schedule C, Part

Bardziej szczegółowo

Aktualizacja Oprogramowania Firmowego (Fleszowanie) Microprocessor Firmware Upgrade (Firmware downloading)

Aktualizacja Oprogramowania Firmowego (Fleszowanie) Microprocessor Firmware Upgrade (Firmware downloading) Aktualizacja Oprogramowania Firmowego (Fleszowanie) Microprocessor Firmware Upgrade (Firmware downloading) ROGER sp.j. Gościszewo 59 82-416 Gościszewo Poland tel. 055 2720132 fax 055 2720133 www.roger.pl

Bardziej szczegółowo

USER MANUAL / INSTRUKCJA OBSŁUGI. LED Double Derby 2x10W 4in1 F

USER MANUAL / INSTRUKCJA OBSŁUGI. LED Double Derby 2x10W 4in1 F USER MANUAL / INSTRUKCJA OBSŁUGI LED Double Derby 2x10W 4in1 F7300228 LED Double Derby 2x10W RGBW 4in1 F7300228 Table of contents 1 Introduction... 2 2 Safety information... 2 3 Specification... 2 4 Installation...

Bardziej szczegółowo

Rev Źródło:

Rev Źródło: KamPROG for AVR Rev. 20190119192125 Źródło: http://wiki.kamamilabs.com/index.php/kamprog_for_avr Spis treści Introdcution... 1 Features... 2 Standard equipment... 4 Installation... 5 Software... 6 AVR

Bardziej szczegółowo

Bracket mounting manual NVB-2040VB

Bracket mounting manual NVB-2040VB Bracket mounting manual NVB-2040VB NVB-2040VB wall bracket mounting manual ver. 1.0 SAFETY PRECAUTIONS NOTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE

Bardziej szczegółowo

LED Spyder 8x10 CREE 4in1 F

LED Spyder 8x10 CREE 4in1 F USER MANUAL / INSTRUKCJA OBSŁUGI LED Spyder 8x10 CREE 4in1 F7300215 LED Spyder 8x10 CREE 4in1 F7300215 Table of contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1 Specification...

Bardziej szczegółowo

User s manual NVS-021PS

User s manual NVS-021PS User s manual NVS-021PS NVS-021PS user's manual, ver. 1.0 IMPORTANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply

Bardziej szczegółowo

LED WALL WASHER 9x10W RGBW 4in1 DMX WIFI + ACU IP65 F a

LED WALL WASHER 9x10W RGBW 4in1 DMX WIFI + ACU IP65 F a LED WALL WASHER 9x10W RGBW 4in1 DMX WIFI + ACU IP65 F7001013a USER MANUAL / INSTRUKCJA OBSŁUGI LED WALL WASHER 9x10W RGBW 4in1 DMX WIFI + ACU IP65 F7001013a Table of contents 1 Introduction... 2 2 Safety

Bardziej szczegółowo

(short form) instrukcja obsługi (skrócona) NDR-EA3104M

(short form) instrukcja obsługi (skrócona) NDR-EA3104M U s e r s m a n u a l (short form) instrukcja obsługi (skrócona) NDR-EA3104M NDR-EA3104M User s manual - 1.0 version (short form) COMMENTS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives

Bardziej szczegółowo

NDR-EA3000, NDR-EA4000

NDR-EA3000, NDR-EA4000 user s manual instrukcja obsługi E-Viewer Version: 1.1 network client software for Novus NDR-EA3000, NDR-EA4000 E-Viewer - user s manual, ver. 1.1 ATTENTION! COPYING EITHER THE WHOLE OR PART OF THIS MANUAL

Bardziej szczegółowo

User s manual NDR-HA1104

User s manual NDR-HA1104 User s manual NDR-HA1104 NDR-HA1104 1.0 version - User s manual INFORMATION INFORMACJE EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements

Bardziej szczegółowo

user s manual Applications client for mobile devices NVR-3000 series NVR s

user s manual Applications client for mobile devices NVR-3000 series NVR s user s manual Applications client for mobile devices NVR-3000 series NVR s Applications client for mobile devices for 3000 series NVR s - user manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS ATTENTION!

Bardziej szczegółowo

Raport bieżący: 44/2018 Data: g. 21:03 Skrócona nazwa emitenta: SERINUS ENERGY plc

Raport bieżący: 44/2018 Data: g. 21:03 Skrócona nazwa emitenta: SERINUS ENERGY plc Raport bieżący: 44/2018 Data: 2018-05-23 g. 21:03 Skrócona nazwa emitenta: SERINUS ENERGY plc Temat: Zawiadomienie o zmianie udziału w ogólnej liczbie głosów w Serinus Energy plc Podstawa prawna: Inne

Bardziej szczegółowo

Pomoc do programu konfiguracyjnego RFID-CS27-Reader User Guide of setup software RFID-CS27-Reader

Pomoc do programu konfiguracyjnego RFID-CS27-Reader User Guide of setup software RFID-CS27-Reader 2017-01-24 Pomoc do programu konfiguracyjnego RFID-CS27-Reader User Guide of setup software RFID-CS27-Reader Program CS27 Reader należy uruchomić przez wybór opcji CS27 i naciśnięcie przycisku START. Programme

Bardziej szczegółowo

user s manual CMS Software for NDR-BA2208, NDR-BA2416, NDR-BA4104, NDR-BA4416 DVRS

user s manual CMS Software for NDR-BA2208, NDR-BA2416, NDR-BA4104, NDR-BA4416 DVRS user s manual CMS Software for NDR-BA2208, NDR-BA2416, NDR-BA4104, NDR-BA4416 DVRS CMS software for NDR-BA2208, NDR-BA2416, NDR-BA4104 and NDR-BA4416 DVRs - user manual ver.1.0 TABLE OF CONTENT TABLE OF

Bardziej szczegółowo

User s manual NDR-BA5104 NDR-BA5208 NDR-BA5416

User s manual NDR-BA5104 NDR-BA5208 NDR-BA5416 User s manual NDR-BA5104 NDR-BA5208 NDR-BA5416 NDR-BA5104,NDR-BA5208,NDR-BA5416 User s manual ver.1.2 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our

Bardziej szczegółowo

User s manual NDR-BA3208 NDR-BA3416

User s manual NDR-BA3208 NDR-BA3416 User s manual NDR-BA3208 NDR-BA3416 NDR-BA3208,NDR-BA3416 User s manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured

Bardziej szczegółowo

Owner s manual. Timer / manual / motion detection / alarm Recording frame rate PAL:25fps NTSC:30fps

Owner s manual. Timer / manual / motion detection / alarm Recording frame rate PAL:25fps NTSC:30fps Owner s manual EN 3 Owner s manual 1. Overview 1.1 Introduction This product is a consumer-oriented 4-channels CIF/Half-D1/D1 real-time network DVR, and adopt the industry s most advanced SOC technology

Bardziej szczegółowo

User s manual (short) NDR-EA2104 NDR-EA2208 NDR-EA2416. http://www.e-camere.ro/dvr/novus/ndr-ea2104

User s manual (short) NDR-EA2104 NDR-EA2208 NDR-EA2416. http://www.e-camere.ro/dvr/novus/ndr-ea2104 User s manual (short) NDR-EA2104 NDR-EA2208 NDR-EA2416 NDR-EA2104 / NDR-EA2208 / NDR-EA2416 User's manual (short) ver. 1.0 IMPORTANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC

Bardziej szczegółowo

User s manual NDR-BA3208 NDR-BA3416

User s manual NDR-BA3208 NDR-BA3416 User s manual NDR-BA3208 NDR-BA3416 NDR-BA3208,NDR-BA3416 User s manual ver.1.1 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured

Bardziej szczegółowo

LED MOVING HEAD 60W F

LED MOVING HEAD 60W F USER MANUAL / INSTRUKCJA OBSŁUGI LED MOVING HEAD 60W F1700044 LED MOVING HEAD 60W F1700044 Table of Contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1 Specification...

Bardziej szczegółowo

www.irs.gov/form990. If "Yes," complete Schedule A Schedule B, Schedule of Contributors If "Yes," complete Schedule C, Part I If "Yes," complete Schedule C, Part II If "Yes," complete Schedule C, Part

Bardziej szczegółowo

Instrukcja obsługi User s manual

Instrukcja obsługi User s manual Instrukcja obsługi User s manual Konfigurator Lanberg Lanberg Configurator E-mail: support@lanberg.pl support@lanberg.eu www.lanberg.pl www.lanberg.eu Lanberg 2015-2018 WERSJA VERSION: 2018/11 Instrukcja

Bardziej szczegółowo

PL - GENESIS HX55 - INSTRUKCJA OBSŁUGI

PL - GENESIS HX55 - INSTRUKCJA OBSŁUGI PL - GENESIS HX55 - INSTRUKCJA OBSŁUGI 1) INSTALACJA: Instalacja sprzętu: Znajdź wolny port USB, Podłącz słuchawki do komputera Słuchawki powinny być gotowe do pracy Instalacja oprogramowania. Umieść dołączoną

Bardziej szczegółowo

LED Spyder Mini 8x3W 4in1 RGBW F

LED Spyder Mini 8x3W 4in1 RGBW F USER MANUAL / INSTRUKCJA OBSŁUGI LED Spyder Mini 8x3W 4in1 RGBW F7300226 LED Spyder Mini 8x3W 4in1 RGBW F7300226 Table of Contents 1 Introduction... 2 2 Safety information... 2 3 Product information...

Bardziej szczegółowo

Zasady rejestracji i instrukcja zarządzania kontem użytkownika portalu

Zasady rejestracji i instrukcja zarządzania kontem użytkownika portalu Zasady rejestracji i instrukcja zarządzania kontem użytkownika portalu Rejestracja na Portalu Online Job Application jest całkowicie bezpłatna i składa się z 3 kroków: Krok 1 - Wypełnij poprawnie formularz

Bardziej szczegółowo

Product Specification Name: MiNi WiFi controller

Product Specification Name: MiNi WiFi controller Product Specification Name: MiNi WiFi controller Product Summarization MiNi WiFi controller is a kind of WiFi controller with small volume developed by our company. We have upgraded its appearance, the

Bardziej szczegółowo

User s manual (short) NVPT-A151VR-HD

User s manual (short) NVPT-A151VR-HD User s manual (short) NVPT-A151VR-HD NVPT-A151VR-HD user's manual, ver. 1.0 IMPOANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured

Bardziej szczegółowo

user s manual NVB-4010VB

user s manual NVB-4010VB user s manual NVB-4010VB NVB-4010VB User s manual ver.1.0 SAFETY PRECAUTIONS NOTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE YOURSELF WITH THIS DOCUMENT

Bardziej szczegółowo

user s manual instrukcja obsługi E-Tracker Version: 1.0 Network software for displaying on map the location of NDR-EA3104M Novus mobile DVRs

user s manual instrukcja obsługi E-Tracker Version: 1.0 Network software for displaying on map the location of NDR-EA3104M Novus mobile DVRs user s manual instrukcja obsługi E-Tracker Version: 1.0 Network software for displaying on map the location of NDR-EA3104M Novus mobile DVRs E-Tracker - user s manual, ver. 1.0 ATTENTION! COPYING EITHER

Bardziej szczegółowo

instrukcja obsługi NV-DVR04 NV-DVR04NET

instrukcja obsługi NV-DVR04 NV-DVR04NET u s e r s m a n u a l instrukcja obsługi NV-DVR04 NV-DVR04NET u s e r s m a n u a l NV-DVR04 NV-DVR04NET NV-DVR04 / NV-DVR04NET ver. 4.0 - User s manual WARNINGS AND PRECAUTIONS WARNING! READ, KEEP AND

Bardziej szczegółowo

Instrukcja obsługi. Zasilacz PoE NV-100PS Zasilacz PoE NV-1000PS/P+

Instrukcja obsługi. Zasilacz PoE NV-100PS Zasilacz PoE NV-1000PS/P+ Instrukcja obsługi Zasilacz PoE NV-100PS Zasilacz PoE NV-1000PS/P+ NV-100PS, NV-1000PS/P+ instrukcja obsługi wer. 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty

Bardziej szczegółowo

user s manual instrukcja obsługi NVIP-2C5005CZ-P/GO

user s manual instrukcja obsługi NVIP-2C5005CZ-P/GO user s manual instrukcja obsługi NVIP-2C5005CZ-P/GO NVIP-2C5005CZ-P/GO User s manual(short form) ver.1.1 SAFETY PRECAUTIONS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are

Bardziej szczegółowo

FOG MACHINE FLZ-2000 DMX + LED 3in1 RGB F

FOG MACHINE FLZ-2000 DMX + LED 3in1 RGB F FOG MACHINE FLZ-2000 DMX + LED 3in1 RGB F5100331 USER MANUAL / INSTRUKCJA OBSŁUGI FOG MACHINE FLZ-2000 DMX + LED 3in1 RGB F5100331 Table of Contents 1 Introduction... 2 2 Safety information... 2 3 Product

Bardziej szczegółowo

User s manual (short) NDR-EB2104 NDR-EB2208 NDR-EB2416

User s manual (short) NDR-EB2104 NDR-EB2208 NDR-EB2416 User s manual (short) NDR-EB2104 NDR-EB2208 NDR-EB2416 NDR-EB2104 / NDR-EB2208 / NDR-EB2416 User's manual (short) ver. 1.0 IMPORTANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC

Bardziej szczegółowo

FOG MACHINE FLZ-1500 DMX+ RE F

FOG MACHINE FLZ-1500 DMX+ RE F FOG MACHINE FLZ-1500 DMX+ RE F5100336 USER MANUAL / INSTRUKCJA OBSŁUGI FOG MACHINE FLZ-1500 DMX+ RE F5100336 Table of Contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 3 3.1

Bardziej szczegółowo

POWER BANK. Owner s manual Instrukcja obsługi EN PL

POWER BANK. Owner s manual Instrukcja obsługi EN PL POWER BANK Owner s manual Instrukcja obsługi EN PL Safety instructions Owner s manual 1. Read this instruction manual before first use, and keep it for future reference. Producer is not responsible for

Bardziej szczegółowo

user s manual NVL-3MP2812D/IR

user s manual NVL-3MP2812D/IR user s manual NVL-3MP2812D/IR NVL-3MP2812D/IR, user s manual, ver. 1.0 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements

Bardziej szczegółowo
