1 Made in JAPAN seria B20 NOWE MODELE JAPOŃSKICH MINICIĄGNIKÓW B1620 B1220 B1820 Twój dealer 3 JAPOŃSKA JAKOŚĆ 3 TRWAŁOŚĆ I NIEZAWODNOŚĆ 3 TANIA EKSPLOATACJA I DŁUGIE UŻYTKOWANIE Marubeni Machinery Distribution Poland Sp. z o.o., ul. Jutrzenki 118, Warszawa, tel /34, fax:

2 Moc, wszechstronność i wygoda wszystko czego potrzebujesz do wykonania zadania. B1620 Silnik:D722 Moc:16 KM /2800 B1820 Silnik:D782 Moc:18 KM /2800 B1220/B1620/B1

3 Wydajność Małe w rozmiarach lecz dużej mocy seria B20 oferuje moc, zwrotność i szybkość, której wymaga twoja praca. Ciągniki te charakteryzują się mocnymi silnikami ETVCS w mocach do 18KM oraz większymi prędkościami maksymalnymi. Silniki Diesla Wykonanie najtrudniejszych prac jest teraz łatwiejsze dzięki nowym silnikom trzycylindrowym 16 i 18 konnym oraz dwucylindrowym 12 konnym. Wszystkie są wyposażone w system potrójnego wiru strumienia mieszanki (E-TVCS), co gwarantuje moc, wysoki moment obrotowy, czystsze spaliny oraz małą głośność i wibracje. Ciągniki z serii B20 są teraz wyposażone w alternator dużej mocy 480W, dzięki czemu rozruch silnika zimą jest łatwiejszy. Zwiększona prędkość maksymalna Dotrzyj do celu szybciej. Z większą prędkością maksymalną w serii B20, będziesz w stanie przejechać z jednego miejsca pracy w drugie szybciej, co zwiększy twoją produktywność. B1220 Silnik:Z748 Moc:12 KM /

4 Komfort i Bezpieczeństwo Gdy pracujesz ciągnikiem długo, komfort jazdy jest bardzo ważny. W nowej serii B20 znajdziesz szereg ulepszeń oraz płaską, w pełni gumową podłogę. Czyni to ciągnik bardziej komfortowym i łatwym w użyciu. Płaski Pokład Operatora Pokryty Gumą Wszystkie maszyny z serii B20 zostały wyposażone w podłogę pokrytą trwałą warstwą gumową, zapewniając operatorowi dodatkowy komfort. Podświetlana Deska Rozdzielcza Nowo zaprojektowana tablica wskaźników pomaga śledzić zasadnicze funkcje ciągnika. Podświetlenie aktywuje się razem z włączeniem przednich świateł ciągnika. Trwałe Hamulce Tarczowe Mokre Hamulec Postojowy Dzięki małej dźwigni, bardzo łatwo jest pozostawić ciągnik na hamulcu, wystarczy wcisnąć. Zatrzymanie Pracy Ciągnika Kluczykiem Stacyjka z 4 pozycjami (podgrzewanie/ wyłączony/włączony/ rozruch) steruje również cewką stopu silnika. Dla bezpieczeństwa ciągnik wyposażony jest osobno w dźwignie stopu silnika, na wypadek uszkodzenia układu elektrycznego maszyny. Uchwyt na Kubek Ergonomiczny Układ Dźwigni Dzięki widocznym i prostym oznaczeniom oraz nowemu układowi, dźwignie są teraz łatwiej rozpoznawalne i znajdują się w zasięgu ręki ROPS Rama Ochronna Jako opcja w modelach B1620 i B1820 występuje rama chroniąca operatora w wypadku przewróceniu się ciągnika.

5 Większy Zbiornik Paliwa Powiększyliśmy pojemność zbiornika paliwa do 14 litrów w naszej nowej serii B20. Pozwala to na dłuższą prace ciągnika bez konieczności tankowania. Nowy Wygląd Wygląd nowej serii B20 został ponownie przemyślany i zaprojektowany. Maska teraz jest zaokrąglona, zmienił się wlot powietrza, lampy przednie oraz lampy zespolone. Lampy Przednie Dzięki nowo zaprojektowanym lampom Kuboty, po zmierzchu będziesz widział dalej i lepiej. Zaokrąglona Maska Dzięki opadającej masce operator ma lepszą widoczność narzędzi zawieszanych z przodu, takich jak ładowacz czołowy, pług do śniegu czy szczotka. Nowy Wlot Powietrza Nowo zaprojektowany grill oraz boczne osłony silnika zostały zaprojektowane aby perfekcyjnie pasować do zaokrąglonej maski oraz w celu łatwiejszego mycia ciągnika. Nowe lampy zespolone

6 LA213 Ładowacz Czołowy (B1620, B1820) Nasze ładowacze sprawią, że ciężkie prace staną się łatwiejsze. LA213 Ładowacz Czołowy Modele B1620 i B1820 mogą być wyposażone w ładowacz czołowy z łyżką o szerokości 107cm. Dzięki niemu wykonasz pracę szybko i sprawnie. Zabezpieczone Przewody Hydrauliczne Przewody hydrauliczne są umieszczone w ramieniu ładowacza, co poprawia znacząco widoczność pola pracy, zabezpiecza je przed uszkodzeniem mechanicznym oraz chroni przed zabrudzeniami. Joystick ładowacza Joystick Dwu-Funkcyjny Wszystkie funkcje ładowacza podnoszenie/opuszczanie oraz wychylanie łyżki do przodu i do tyłu, są kontrolowane za pomocą jednej dźwigni. Znacząco poprawia to komfort pracy. System Szybkiego Montażu Ładowacza Dzięki opuszczanym podporom, bardzo szybko i łatwo jest zdemontować oraz zamontować ładowacz. Zdemontowanie/ zamontowanie ładowacza trwa 3 minuty. Odbywa się poprzez ustawienie ładowacza na podporach, wyjęcie sworzni oraz rozpięcie szybkozłączy hydraulicznych. Przednia Osłona Silnika (Opcja) Wygięte Ramię Ładowacza Mocna Rama Ładowacza

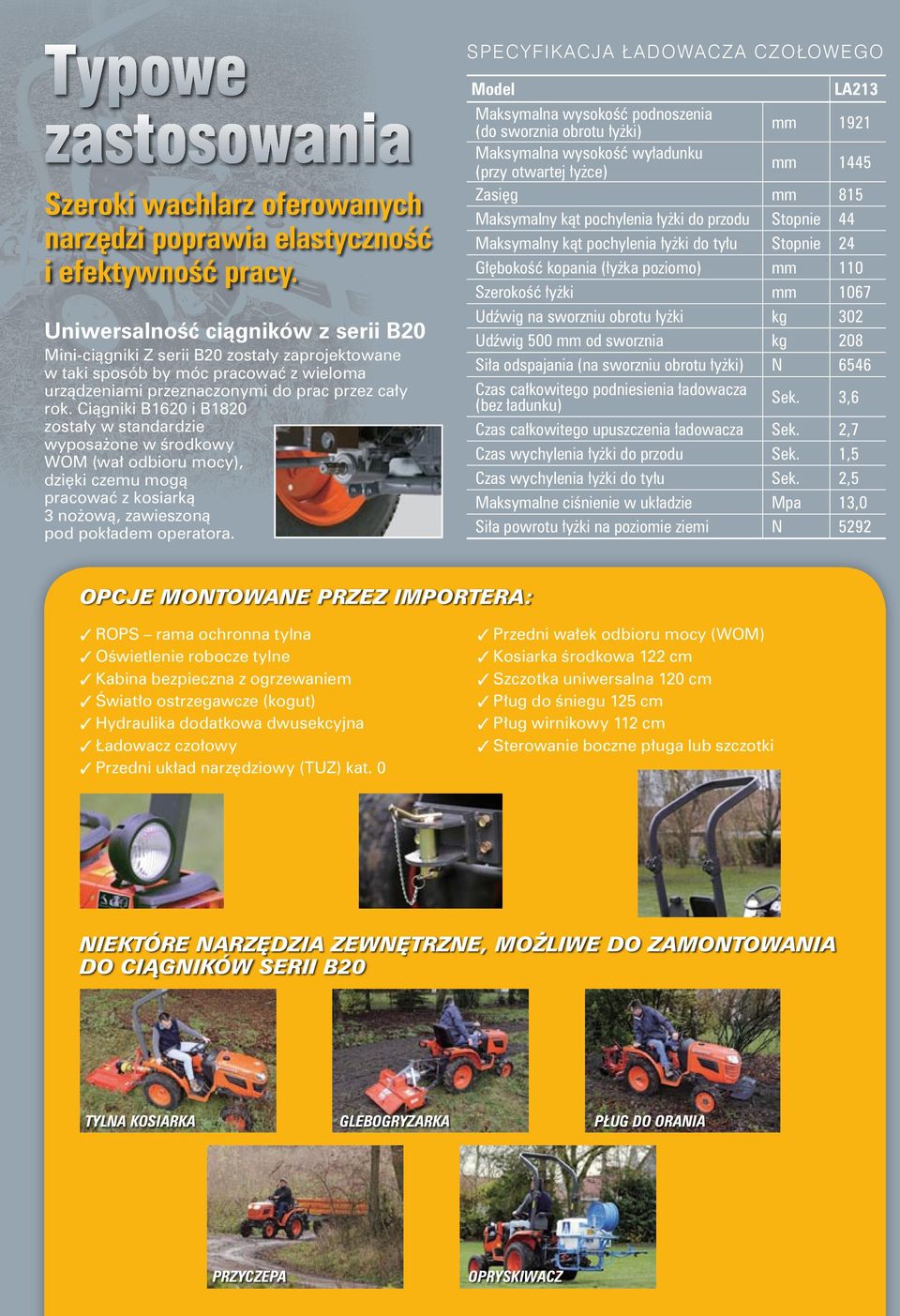

7 Typowe zastosowania Szeroki wachlarz oferowanych narzędzi poprawia elastyczność i efektywność pracy. Uniwersalność ciągników z serii B20 Mini-ciągniki Z serii B20 zostały zaprojektowane w taki sposób by móc pracować z wieloma urządzeniami przeznaczonymi do prac przez cały rok. Ciągniki B1620 i B1820 zostały w standardzie wyposażone w środkowy WOM (wał odbioru mocy), dzięki czemu mogą pracować z kosiarką 3 nożową, zawieszoną pod pokładem operatora. SPECYFIKACJA ŁADOWACZA CZOŁOWEGO Model Maksymalna wysokość podnoszenia (do sworznia obrotu łyżki) Maksymalna wysokość wyładunku (przy otwartej łyżce) LA213 mm 1921 mm 1445 Zasięg mm 815 Maksymalny kąt pochylenia łyżki do przodu Stopnie 44 Maksymalny kąt pochylenia łyżki do tyłu Stopnie 24 Głębokość kopania (łyżka poziomo) mm 110 Szerokość łyżki mm 1067 Udźwig na sworzniu obrotu łyżki kg 302 Udźwig 500 mm od sworznia kg 208 Siła odspajania (na sworzniu obrotu łyżki) N 6546 Czas całkowitego podniesienia ładowacza (bez ładunku) Sek. 3,6 Czas całkowitego upuszczenia ładowacza Sek. 2,7 Czas wychylenia łyżki do przodu Sek. 1,5 Czas wychylenia łyżki do tyłu Sek. 2,5 Maksymalne ciśnienie w układzie Mpa 13,0 Siła powrotu łyżki na poziomie ziemi N 5292 Opcje montowane przez importera: 3 ROPS rama ochronna tylna 3 Oświetlenie robocze tylne 3 Kabina bezpieczna z ogrzewaniem 3 Światło ostrzegawcze (kogut) 3 Hydraulika dodatkowa dwusekcyjna 3 Ładowacz czołowy 3 Przedni układ narzędziowy (TUZ) kat. 0 3 Przedni wałek odbioru mocy (WOM) 3 Kosiarka środkowa 122 cm 3 Szczotka uniwersalna 120 cm 3 Pług do śniegu 125 cm 3 Pług wirnikowy 112 cm 3 Sterowanie boczne pługa lub szczotki Niektóre narzędzia zewnętrzne, możliwe do zamontowania do ciągników serii B20 Tylna kosiarka Glebogryzarka Pług do orania Przyczepa Opryskiwacz

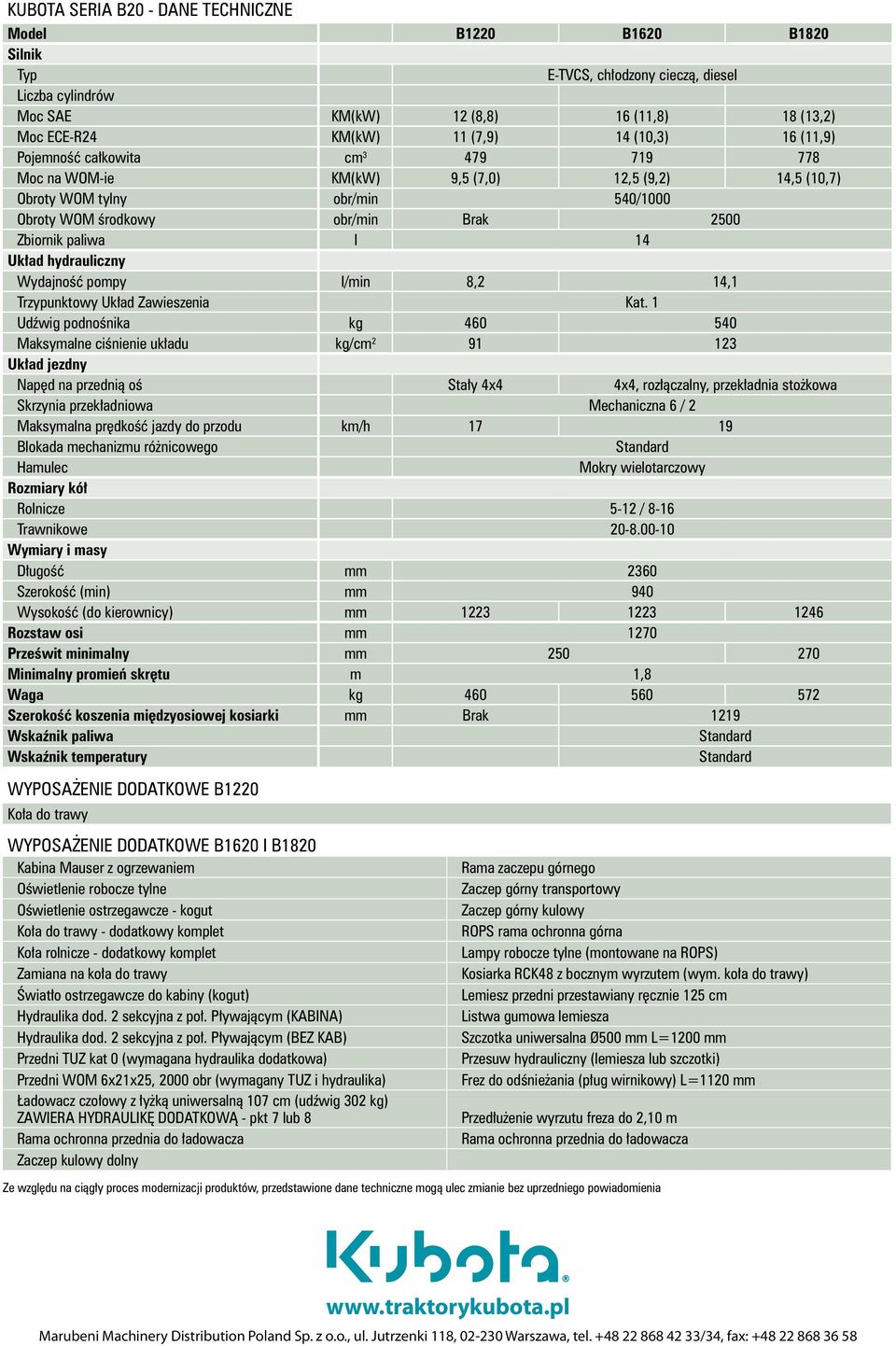

8 Kubota Seria B20 - Dane techniczne Model B1220 B1620 B1820 Silnik Typ E-TVCS, chłodzony cieczą, diesel Liczba cylindrów Moc SAE KM(kW) 12 (8,8) 16 (11,8) 18 (13,2) Moc ECE-R24 KM(kW) 11 (7,9) 14 (10,3) 16 (11,9) Pojemność całkowita cm Moc na WOM-ie KM(kW) 9,5 (7,0) 12,5 (9,2) 14,5 (10,7) Obroty WOM tylny obr/min 540/1000 Obroty WOM środkowy obr/min Brak 2500 Zbiornik paliwa l 14 Układ hydrauliczny Wydajność pompy l/min 8,2 14,1 Trzypunktowy Układ Zawieszenia Kat. 1 Udźwig podnośnika kg Maksymalne ciśnienie układu kg/cm Układ jezdny Napęd na przednią oś Stały 4x4 4x4, rozłączalny, przekładnia stożkowa Skrzynia przekładniowa Mechaniczna 6 / 2 Maksymalna prędkość jazdy do przodu km/h Blokada mechanizmu różnicowego Standard Hamulec Mokry wielotarczowy Rozmiary kół Rolnicze 5-12 / 8-16 Trawnikowe Wymiary i masy Długość mm 2360 Szerokość (min) mm 940 Wysokość (do kierownicy) mm Rozstaw osi mm 1270 Prześwit minimalny mm Minimalny promień skrętu m 1,8 Waga kg Szerokość koszenia międzyosiowej kosiarki mm Brak 1219 Wskaźnik paliwa Standard Wskaźnik temperatury Standard Wyposażenie dodatkowe B1220 Koła do trawy Wyposażenie dodatkowe B1620 i B1820 Kabina Mauser z ogrzewaniem Oświetlenie robocze tylne Oświetlenie ostrzegawcze - kogut Koła do trawy - dodatkowy komplet Koła rolnicze - dodatkowy komplet Zamiana na koła do trawy Światło ostrzegawcze do kabiny (kogut) Hydraulika dod. 2 sekcyjna z poł. Pływającym (KABINA) Hydraulika dod. 2 sekcyjna z poł. Pływającym (BEZ KAB) Przedni TUZ kat 0 (wymagana hydraulika dodatkowa) Przedni WOM 6x21x25, 2000 obr (wymagany TUZ i hydraulika) Ładowacz czołowy z łyżką uniwersalną 107 cm (udźwig 302 kg) ZAWIERA HYDRAULIKĘ DODATKOWĄ - pkt 7 lub 8 Rama ochronna przednia do ładowacza Zaczep kulowy dolny Rama zaczepu górnego Zaczep górny transportowy Zaczep górny kulowy ROPS rama ochronna górna Lampy robocze tylne (montowane na ROPS) Kosiarka RCK48 z bocznym wyrzutem (wym. koła do trawy) Lemiesz przedni przestawiany ręcznie 125 cm Listwa gumowa lemiesza Szczotka uniwersalna Ø500 mm L=1200 mm Przesuw hydrauliczny (lemiesza lub szczotki) Frez do odśnieżania (pług wirnikowy) L=1120 mm Przedłużenie wyrzutu freza do 2,10 m Rama ochronna przednia do ładowacza Ze względu na ciągły proces modernizacji produktów, przedstawione dane techniczne mogą ulec zmianie bez uprzedniego powiadomienia Marubeni Machinery Distribution Poland Sp. z o.o., ul. Jutrzenki 118, Warszawa, tel /34, fax:
