OŚWIETLENIE LED W WYKONANIU EX-FLUORESCENT LIGHT FITTINGS PRZECIWWYBUCHOWYM

Transkrypt

1 OŚWIETLENIE LED W WYKONANIU E-FLUORESCENT LIGHT FITTINGS PRZECIWWYBUCHOWYM 25 E-LIGHT WSTĘP FITTING ellk MAIN FEATURES ssss LATARKI hhhh 5.07 SERWISOWE LAMPY PRZENOŚNE 5.09 LINIOWE OPRAWY OŚWIETLENIOWE 5. 2 OGNIOSZCZELNE OPRAWY ŚWIETLÓWKOWE 5.5 OPRAWY OŚWIETLENIA AWARYJNEGO 5.2 ZWIESZANE OPRAWY OŚWIETLENIOWE 5.25 NATYNKOWE OPRAWY OŚWIETLENIOWE 5.27 OPRAWY OŚWIETLENIOWE DO ZBIORNIKÓW REFLEKTORY 5.35 NAŚWIETLACZE DLA STREF 2 ORAZ KONTAKT 5 tel: info@grupa-wolff.eu wyślij zapytanie ofertowe 6

2 OŚWIETLENIE LED Wstęp Lumen Output (lumens) HPS = 24,000 hours MH = 5,000 hours ,000 40,000 60,000 80,000 00,000 Lamp Life (hours) LED maintains 70% of initial lumen output at end of rated life HID has ~50% failure rate at end of rated life Oświetlenie w technologii LED zyskuje coraz większą popularność wśród róznych odbiorców na całym świecie. W Polsce kluczowymi sektorami rynku półprzewodników są przede wszystkim obiekty komercyjne oraz gospodarstwa domowe. Co raz częściej mamy jednak do czynienia z rozwiązaniami zaprojektowanymi dla celów przemysłowych, również dla stref zagrożenia wybuchem. Technologia LED od kilku lat rozwija się w bardzo dynamicznym tempie. Obecne rozwiązania nie tylko dorównują konwencjonalnym rozwiązaniom (świetlówki i źródła wyładowcze), ale wręcz je prześcigają. Dzieje się tak głównie za sprawą porównywalnych parametrów świetlnych oraz zdecydowanie dłuższej żywotności źródła światła. Bezpieczeństwo przede wszystkim Ze względu na ograniczenia ludzkiego wzroku nie jesteśmy w stanie wyobrazić sobie życia bez oświetlenia elektrycznego. Ułatwia nam wykonywanie codziennych czynności, uuniezależniając nas od pór roku oraz dnia i nocy. Człowiek stał się zależny od światła elektrycznego do tego stopnia, że nie zdaje sobie sprawy LED = 60,000 hours z zagrożeń, jakie niesie ze sobą jego nagły brak. Źle dobrane oświetlenie, tj: niedoświetlenie, olśnienie, migotanie światła, czy też efekt stroboskopowy skutecznie uniemożliwia wykonywanie prostych działań. Powoduje zwiększenie zmęczenie wzroku i może być przyczyną wielu dolegliwości oraz złego samopoczucia, co najczęściej objawia się rozdrażnieniem oraz narastającą nerwowością. To z kolei może stanowić pośrednie lub bezpośrednie przyczyny wypadków przy pracy. Do wykonywania pracy w sposób bezpieczny oko ludzkie potrzebuje oświetlenia, które pozwoli mu rozróżnić szczegóły obrazu oraz jego barwy. Podstawowe parametry oświetlenia, jakie muszą być zachowane w miejscach pracy, w tym m.in. średnie natężenie oświetlenia dla poszczególnych obszarów, czy też równomierność oświetlenia, zostały określone w polskich normach i rozporządzeniach. W kontekście bezpieczeństwa pracy, kluczową rolę odgrywa oświetlenie awaryjne (w tym ewakuacyjne). Jego zadanie polega na oświetleniu i wskazaniu drogi ewakuacyjnej, a także podtrzymaniu Porównanie żywotności najczęściej stosowanych źródeł światła oraz wysokiej jakości modułów LED ) Typ źródła światła Żywotność [h] Żarowe 000 Halogen Metal-Halogen Wysokoprężne sodowe Świetlówka T Świetlówka T Power LED ) Wartości mogą być inny u róznych producentów oświetlenia przez określony czas. Warto przy tym dodać, że skuteczne oświetlenie awaryjne musi cechować niezawodność działania. Długa żywotność źródeł światła typu LED, sięgającą tyś godzin, w połączeniu z tzw. instalacją na ciemno (praca tylko po zaniku napięcia podstawowego) czyni te oprawy niemal bezobsługowymi przez cały okres ich eksploatacji. Poniżej omówione zostały podstawowe parametry oświetlenia elektrycznego, które mają bezpośrednie przełożenie na bezpieczeństwo pracy. Należy na nie zwrócić szczególną uwagę podczas projektowania oraz doboru opraw oświetleniowych. Trzeba przy tym pamiętać, iż oprawy oświetleniowe każdorazowo powinny być dobierane indywidualnie dla danego miejsca oraz rodzaju wykonywanej tam pracy. Efekt olśnienia Aby zapewnić właściwe średnie natężenie oświetlenia w poszczególnych miejscach nowoprojektowanego lub modernizowanego obiektu, szczególną uwagę należy zwrócić na prawidłowy dobór opraw oświetleniowych oraz miejsca ich montażu. Należy unikać przy tym sytuacji, w której użytkownik instalacji skazany jest na bezpośredni kontakt wzrokowy ze źródłem światła o wysokiej luminancji. Co do zasady, oprawy wykorzystujące źródła o wysokim natężeniu światła powinny być montowane na znacznych wysokościach i doświetlać poszczególne powierzchnie z góry. Obecnie produkowane moduły LED emitują strumień świetlny równoważny strumieniowi emitowanemu przez źródła konwencjonalne. Emisja światła z tak niewielkiej powierzchni w przypadku półprzewodników powoduje jednak olśnienie. Aby je ograniczyć stosuje się dyfuzory lub szkło matowe. Rozwiązanie to obniża strumień świetlny nawet o połowę, dlatego wymaga zastosowania większej ilości opraw. Trudno więc mówić tu o oszczędności energii oraz optymalizacji kosztów inwestycji. Z uwagi na montaż opraw świetlówkowych na stosunkowo niewielkich wysokościach (3-5m) musimy mieć na względzie wartości olśnienia, które definiuje norma PN-EN Światło i oświetlenie 5.02

3 OŚWIETLENIE LED Wstęp - Oświetlenie miejsc pracy - Część : Miejsca pracy we wnętrzach. Specjalnie zaprojektowany dla naszych opraw reflektor, zamocowanych stosunkowo nisko, zapobiega efektowi olśnienia (światło odbite). Ukierunkowuje on odpowiednio strumień świetlny modułów LED o wysokiej mocy, eliminując efekt zacienienia oraz oświetlając ściśle określoną płaszczyznę pracy (brak zanieczyszczenia światłem). Czynnik ekonomiczny Oświetlenie wspomaga wiele procesów w przemyśle, zapewnia dostateczne warunki pracy, a także pełni funkcję ostrzegawczą. Szacuje się, że na potrzeby oświetlenia zużywa się łącznie 9% energii elektrycznej na świecie i 4% w Unii Europejskiej). Tym samym, oświetlenie możemy zaliczyć do głównych składowych kosztów eksploatacji instalacji elektrycznych. Warto zatem poszukać oszczędności płynących z wymiany konwencjonalnych opraw oświetleniowych, na te charakteryzujące się porównywalnymi parametrami świetlnymi, zdecydowanie mniejszym poborem energii oraz wydłużoną żywotnością. Wymiana źródeł światła w strefach Ex wiąże się z dodatkowymi kosztami, w których należy uwzględnić: zaangażowanie min. dwóch osób uprawnionych do pracy w strefach Ex, uzyskanie odpowiednich pozwoleń, rusztowanie/podnośnik, prace alpinistyczne. Zredukowana konsumpcja energii daje wymierne korzyści ekonomiczne, a poprzez zmniejszenie emisji CO2 do atmosfery ma również wymiar ekologiczny. W przypadku nowych instalacji, technologia LED pozwala zredukować przekroje kabli, co generuje dodatkowe oszczędności. W strefach zagrożonych wybuchem ze względu na zwiększony poziom bezpieczeństwa nierzadko spotykamy się z instalacjami oświetleniowymi, które pracują w sposób ciągły (24/7). Wynika to z faktu, że częste załączanie i wyłączanie konwencjonalnych źródeł światła prowadzi do redukcji ich żywotności, oraz wiąże się z określonym czasem zapłonu i/lub nagrzewaniem. Niewątpliwą zaletą technologii LED jest fakt, że liczba cykli załącz/wyłącz nie ma żadnego wpływu na ich żywotność, a ich zapłon (00% strumień świetlny) jest natychmiastowy. W przypadku technologii LED nie ma zatem potrzeby aby oświetlenie pracowało w ciągu dnia. Ponadto użytkownik może wprowadzić automatyczny system sterowania oświetleniem aby korzystać z niego tylko wtedy gdy jest ono niezbędne. Zalety oświetlenia LED -- oszczędność energii i kosztów operacyjnych podczas eksploatacji, -- przyjazne środowisku nie zawierają rtęci, -- brak promieniowania UV oraz IR, -- natychmiastowy zapłon (00% strumień świetlny natychmiast po włączeniu), -- odporność źródła światła na wstrząsy i drgania brak żarnika/ szkła, -- długa żywotność zmniejszająca kilkukrotnie ilość cykli wymiany źródeł światła, -- liczba cykli załączania i wyłączania oprawy nie wpływa na żywotność źródła światła -- możliwość zaprogramowania trybu pracy oprawy co generuje dodatkowe oszczędności, -- prawidłowy rozsył i ukierunkowanie światła (wyeliminowanie efektu zanieczyszczenia świetlnego ang. lighting pollution ), -- brak migotania i efektu stroboskopowego, -- przystosowanie do pracy w ujemnych temperaturach (< -25 C). -- oświetlenie LED znajduje swoje zastosowanie wszędzie tam, gdzie: -- występuje czynnik korozyjny, wilgoć czy ekstremalne temperatury, -- wymagane jest stałe i niezawodne doświetlenie zarówno w dzień, jak i w nocy, -- wymiana źródeł światła jest utrudniona i kosztowna, -- wymagany jest natychmiastowy zapłon -- występują bardzo niskie temperatury otoczenia. 400W Metal Halide 70% 250W 200W 75W 50W Incandescent High Pressure Sodium Metal Halide High Pressure Sodium Metal Halide 00W 70W High Pressure Sodium Metal Halide High Pressure Sodium Metal Halide Energy Consumption (Watts) 500 = LED 67% 67% 88% 48% 53% 52% 48% 49% 44% Average Energy Reduction with LED Zestawienie rzeczywistych wartości poboru energii elektrycznej najczęściej stosowanych źródeł z uwzględnieniem redukcji zużycia energii przy zastąpieniu źródeł konwencjonalnych za pomocą LED. 5.03

4 PRZEGLĄD PRODUKTÓW Latarki Oprawy oświetlenia awaryjnego Oprawy natynkowe Stabex mini LED T 40 EIT Ex-Lite AB 05 LED Zwieszane oprawy oświetleniowe Tubowe oprawy oświetleniowe Serwisowe lampy przenośne EV 35 LED LPL LED Pendant AB 2 LED HL d...led Oprawa do oświetlania zbiorników Projektory Naświetlacze KFL 7 LED Champ NFMV LED Champ NVMV LED Oprawy liniowe LED ellk/m

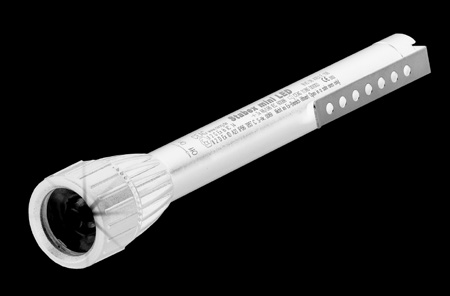

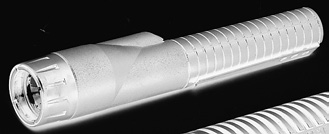

5 LATARKI Stabex mini LED Poręczna latarka zapewniająca maksymalną wydajność świetlną przy minimalnym poborze mocy. Pomimo niewielkich wymiarów, latarka Stabex mini LED zapewnia strumień światła 20 lumenów. Jest to możliwe dzięki zastosowaniu zaawansowanej technologii oświetlenia wykorzystującej diodę LED o mocy W zasilaną przez 3 baterie R6/LR6 zgodne z normą IEC Technologia LED i długi cykl pracy (8 godzin) zapewniają wysoką niezawodność działania i bezobsługowość latarki. Wymiana źródła światła nie jest konieczna przez cały okres eksploatacji latarki. Latarka jest łatwo włączana/wyłączana poprzez obrót głowicy. Ogniskowanie strumienia światła odbywa się poprzez jej dalszy obrót. Dzięki antypoślizgowej strukturze materiału który pokrywa obudowę latarki, czynności te można wykonywać nawet jedną ręką lub w rękawicach ochronnych. Zapewnia to większą swobodę działania i zapewnia bezpieczeństwo użytkownika. Ponadto szeroki zaczep ze stali nierdzewnej umożliwia zabezpieczenie latarki, która nie musi być już używana. Latarka Stabex mini LED spełnia zasadnicze wymagania Dyrektywy ATE i przeznaczona jest do użytku w strefach zagrożenia wybuchem gazu (strefy i 2) lub strefach zagrożenia wybuchem pyłu (strefy 2 i 22). Czarna obudowa, której konstrukcja zapewnia wysoki stopień ochrony IP66, jest wykonana z aluminium i poliamidu z soczewką z odpornego na zarysowania szkła mineralnego i jest niemal niewrażliwa na ekstremalne warunki otoczenia, takie jak ciepło, zimno, woda i kurz. Latarka ta nadaje się tym samym idealnie do prowadzenia prac inspekcyjnych i konserwacyjnych w środowisku przemysłowym, np. w obszarach niebezpiecznych w branży chemicznej, petrochemicznej lub farmaceutycznej. Jako poręczne i niezawodne źródło światła jest ona używana również przez straż pożarną, służby ratownicze i policję. strefa 0 strefa strefa 2 strefa 20 strefa 2 strefa 22 IECEx Wysoka wydajność świetlna dzięki zastosowaniu technologii LED Ogniskowalny strumień światła Bezobsługowa Wymiana źródła światła nie jest konieczna Możliwość jednoręcznego użytkowania również w rękawicach ochronnych Wysoki stopień ochrony IP66 Odporne na zarysowania szkło mineralne 5.05

6 Stabex zzzzzz mini LED zzz zzz Stabex mini LED zzz zzz Dane techniczne Oznakowanie wg 94/9/WE (ATE) D II 2G Ex e ib IIC T4 D II 2D Ex td A2 IP66 T85 C Certyfikat badania typu WE BVS 08 ATE E 58 Dopuszczalna temperatura otoczenia -20 C do 40 C / 50 C ) Specyfikacja: 0 C do 30 C (bateria) Źródło światła W dioda LED Strumień światła około 20 lm Zasilanie 3 baterie rozmiaru AA IEC R 6/LR 6 Czas pracy około 8 h ) Wyłącznik obrotowy Zał. Wył. (ogniskowalny) Stopień ochrony wg EN IP66 Wymiary w mm 208 x Ø 34 Waga około 0,2 kg (bez baterii) Materiał obudowy aluminium Kolor obudowy czarny Materiał klosza Ø 24 mm, szkło mineralne ) zależnie od baterii Szczegóły zamówienia Typ Opis Sztuk w opakowaniu Nr produktu Stabex mini LED z diodą LED, bez baterii Prosimy pamiętać, że można zamawiać tylko ilości odpowiadające lub stanowiące wielokrotności ilości sztuk w opakowaniu. Krzywe rozsyłu i zasięgu/ Wymiary 208 Ø cm/ Ø Lux 5 m 5.06

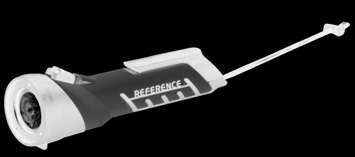

7 LATARKI T 40 LED Latarka T 40 LED to doskonały, wielofunkcyjny system oświetlenia przeznaczony do stosowania w obszarach zagrożonych wybuchem. Dzięki udoskonalonym parametrom, ograniczonym wymaganiom konserwacyjnym i specjalnej funkcji oświetlenia awaryjnego, system ten idealnie nadaje się do pracy w niemal każdym wymagającym środowisku i obszarach niebezpiecznych. Ładowarka i latarka są stale monitorowane, a wszelkie awarie są sygnalizowane za pomocą diody LED. Inteligentna procedura łagodnego ładowania akumulatora, gwarantuje długą żywotność akumulatorów. Pomimo niskiego zapotrzebowania na energię, źrodła światła LED zapewnia bardzo wysokie natężenie oświetlenia. W powiązaniu z soczewką 4 i odbłyśnikiem, 3W dioda LED generuje jasny i jednolity strumień świetlny o mocy 200 lumenów, co zapewnia optymalne oświetlenie obszaru roboczego. Latarka ładowana jest bezstykowo przy wykorzystaniu zjawiska indukcji elektromagnetycznej. Rozwiązanie to pozwoliło wyeliminować problemy z korozją styków i mechanicznym uszkodzeniem gniazda ładowania. Ponadto, technologia ta, pozwala użytkować ładowarkę w strefie, a latarkę w strefie 0. W przypadku awarii zasilania ładowarki lub źrodła światła, funkcja oświetlenia awaryjnego informuje nas o ich uszkodzeniu, automatycznie włączając latarkę znajdującą się w ładowarce - niezależnie od pozycji przełącznika. Opcjonalny punkt mocowania latarki w ładowarce zapewnia, że latarka zawsze znajduje się prawidłowym położeniu. strefa 0 strefa strefa 2 strefa 20 strefa 2 strefa 22 IECEx Dla stref 0, i 2 Cykl pracy około 5 godzin Wysoka wydajność diody LED Bezobsługowy akumulator do wielokrotnego ładowania Funkcja trybu awaryjnego Ładowarka indukcyjna do stosowania w strefie Lepsze zabezpieczenie przed wpływami środowiska dzięki zastosowaniu obudowy zasilania Zabezpieczenie przed całkowitym rozładowaniem Wysoki stopień ochrony IP67 Automatyczny test funkcyjny źródła światła i ładowarki 5.07

8 zzzzzz System oświetlenia T/C 40 Ładowarka zzz C 40 zzz Stała nieruchoma oprawa zzz Latarka T 40 zzz Dane techniczne Latarka T 40 Oznakowanie wg 94/9/WE (ATE) Certyfikat badania typu WE Dopuszczalna temperatura otoczenia Źródło światła Strumień światła Max. natężenie oświetlenia Czas pracy Lampki sygnalizacyjne Stopień ochrony wg EN Materiał obudowy Waga Wymiary (dł. x szer. x wys.) Materiał klosza D II G Ex ia IIC T3 DNV-2008-OLS-ATE C do 60 C Wysoce wydajna dioda LED 3 W 200 lm około cd około 5 h Diody LED (czerwona i zielona) IP67 Tworzywo sztuczne (żółto/czarne) 0,6 kg 230 x 70 x 70 mm Poliwęglan, z soczewką 4 / hartowane, odporne na zarysowania szkło o grubości 3 mm Ładowarka C 40 Oznakowanie wg 94/9/WE (ATE) D II 2G Ex mb II T4 Certyfikat badania typu WE DNV-2008-OLS-ATE-3879 Dopuszczalna temperatura otoczenia -40 C do 60 C Napięcie znamionowe V, 50/60 Hz Prąd znamionowy,0 A max. Klasa ochronności II Czas ładowania około 3 h (80% w 2 h) Stopień ochrony wg EN IP67 Standardowa długość kabla 2,0 m Wymiary (dł. x szer. x wys.) 85 x 65 x 60 mm Waga 0,6 kg Szczegóły zamówienia Model Opis Nr produktu T 40 i C 40 Latarka i ładowarka T 40 Latarka C 40 Ładowarka indukcyjna Krzywa rozsyłu i zasięgu 82,7 4 x Ø ,7 46 Ø68 60, cm/ Ø Lux m 5.08

9 SERWISOWE LAMPY PRZENOŚNE HL 43d LED Serwisowe oprawy LED w wykonaniu przeciwwybuchowym zostały zaprojektowane specjalnie do prowadzenia prac inspekcyjnych i konserwacyjnych w strefach, 2 oraz 2, 22 zagrożenia wybuchem. Białe diody LED zapewniają wysoką wydajność energetyczną, odporność na uderzenia i wstrząsy oraz wyjątkowo długą żywotność, co eliminuje konieczność wymiany źródła światła podczas całego okresu użytkowania przenośnej oprawy LED. Połączenie niewielkich rozmiarów z dużą wydajnością świetlną sprawia, że oprawy te szczególnie dobrze sprawują się podczas użytkowania w zamkniętych przestrzeniach, wewnątrz maszyn, w silosach, a także w tych miejscach, w których konieczne jest użycie niezawodnego przenośnego oświetlenia. Zapewniają najwyższy poziom ochrony przed wnikaniem wody (IP68). Dzięki niskiej temperaturze powierzchni, oprawy te można montować w bezpośredniej bliskości materiałów łatwopalnych. Przenośne oprawy świetlówkowe z diodowym źródłem światła (LED) posiadają rowkowany uchwyt wykonany z neoprenu, oraz haczyk umożliwiający powieszenie oprawy w miejscu pracy. Rura ochronna wykonana jest z poliwęglanu odpornego na uderzenia. W połączeniu z opcjonalnymi akcesoriami, serwisowe oprawy mogą być użyte jako poziomnica, a dodatkowe akcesoria montażowe umożliwiają łatwe przymocowanie oprawy do ogrodzenia lub poręczy. Wszystkie przenośne oprawy mogą być wyposażone w opcjonalny system elektrycznego łączenia i rozłączenia urządzeń elink. Pozwala to na szybkie i łatwe podłączanie i odłączanie przewodu zasilającego. Oprawa świetnie nadaje się do prac w przestrzeniach zamkniętych, zbiornikach i silosach z materiałów metalowych, gdzie zwrócić szczególną uwagę na bezpieczeństwo i ochronę pracujących tam osób. Wszędzie tam, gdzie istnieje podwyższone zagrożenie porażenia prądem elektrycznym, np w pomieszczeniach o dużej wilgotności, wnętrzach metalowych zbiorników, należy korzystać ze źródeł o niskim napięciu (24 V - 50 V) lub z transformatorów izolujących (wersja TR). Inną możliwością jest zastosowanie wyłącznika różnicowo-prądowego o prądzie różnicowym 0 ma. strefa 0 strefa strefa 2 strefa 20 strefa 2 strefa 22 IECEx Wysoce wydajna technologia wykorzystująca białe diody LED 6 W - 9 W Wyjątkowo duża trwałość bezobsługowe działanie przez cały okres eksploatacji Szeroki zakres napięć Solidna rura ochronna wykonana z poliwęglanu Odpowiednie do zastosowania w obszarach zagrożonych wybuchem pyłów i gazów palnych Wysoki stopień ochrony IP

10 zzzzzz HL 43d LED zzz zzz HL 43d LED zzz zzz Dane techniczne Oznakowanie wg 94/9/WE (ATE) Certyfikat badania typu WE Certyfikat zgodności IECEx Oznakowanie wg IECEx Dopuszczalna temperatura otoczenia Napięcie znamionowe Napięcie znamionowe 2 Napięcie znamionowe 3 Napięcie znamionowe 4 Napięcie znamionowe 5 (typ TR ) Moc znamionowa Standardowa długość kabla Klasa ochronności Źródło światła Strumień światła Stopień ochrony wg EN IP68 (2,5 m - 24 h) Kolor obudowy czarny Materiał klosza poliwęglan D II 2G Ex d IIC T5 Gb D II 2D Ex t IIIC T95 C Db IP68 BVS 07 ATE E 64 IECEx BVS Ex d IIC T5 Gb, Ex t IIIC IP68 T95 C Db -20 C do 60 C 230 V AC (50/60 Hz) V AC/DC ( Hz) V AC ( Hz) / V DC 2-24 V DC 230/24 V AC (50/60 Hz) z transformatorem izolującym TR około 6 W, 5 W lub 9 W, w zależności od modelu 5 m kabel 3 x mm 2, bez zaślepki I ewent. III LED 35 lm (6 W LED), 790 lm (5 W LED), 000 lm (9 W LED) Szczegóły zamówienia Typ Opis Wymiary (mm) Waga Sztuk w opakowaniu Nr produktu HL 43d LED W LED, Napięcie znamionowe ,5 kg HL 43d LED W LED, Napięcie znamionowe ,5 kg HL 43d LED W LED, Napięcie znamionowe ,5 kg HL 43d LED TR 6 W LED, Napięcie znamionowe ,7 kg ML 43d LED W LED, Napięcie znamionowe ,5 kg ML 43d LED W LED, Napięcie znamionowe ,5 kg ML 43d LED W LED, Napięcie znamionowe ,5 kg ML 60d LED W LED, Napięcie znamionowe ,4 kg ML 60d LED W LED, Napięcie znamionowe ,5 kg Krzywa rozsyłu / Wymiary Krzywa rozsyłu HL/ML... Dioda LED C 0 C l/cd/klm Ø B tylko model HL... Ø C A 5.0

11 LINIOWE OPRAWY OŚWIETLENIOWE ellk/m 92 LED 400/800 Liniowy moduł LED dla opraw świetlówkowych serii ellk/m 92 umożliwia przekształcenie tradycyjnej oprawy świetlówkowej w oprawę z diodowym źródłem światła. Moduł LED pozwala również na wyposażenie już zainstalowanej oprawy świetlówkowej ellk/m 92 w najnowszej generacji statecznik elektroniczny (EVG 09). Specjalnie zaprojektowany reflektor dla stosunkowo nisko zamocowanych opraw, zapobiega efektowi olśnienia (światło odbite). Ukierunkowuje on odpowiednio strumień świetlny modułów LED o wysokiej mocy, eliminując również efekt zacienienia oraz oświetlając ściśle określoną płaszczyznę pracy. Konstrukcja i certyfikacja systemu LED umożliwia jego zastosowanie w sprawdzonej technologii przeciwwybuchowej opraw ellk/m 92. Zalety modułu LED: Przyjazny dla środowiska, nie zawiera rtęci Odporny na drgania i wstrząsy Natychmiastowe załączanie, natychmiastowe pełne oświetlenie Trwałość nie jest zmniejszona poprzez cykle włącz/wyłącz Niższe koszty utylizacji Oszczędność energii i zmniejszenie kosztów Oszczędność energii w porównaniu z oprawami z tradycyjnym źródłem światła Dodatkowa oszczędność energii uzyskiwana dzięki działaniu na żądanie (Noc-/dzień i tryb obecności) Niższe koszty konserwacji w porównaniu ze standardowymi świetlówkami Niższy ogólny koszt posiadania Trwałość eksploatacyjna Przewidywana trwałość eksploatacyjna modułu LED oferowanego wynosi godzin. Specjalnie zaprojektowane rozpraszacze ciepła usuwają ciepło z modułów LED w celu zapewnienia ich większej trwałości, lepszego strumienia świetlnego i dokładnej temperatury barwowej W pełni kompatybilne z modułami CG-S w celu podłączenia do systemów oświetlenia awaryjnego z baterią centralną. strefa 0 strefa strefa 2 strefa 20 strefa 2 strefa 22 IECEx Można je montować w istniejących oprawach oświetleniowych typu ellk/m 92 08/8 lub ellk/m 92036/36 (najnowsza wersja) Widoczna oszczędność energii w porównaniu ze oprawami świetlówkowymi Specjalnie zaprojektowany system odbłyśników zapobiega efektowi olśnienia i eliminuje efekt zacienienia. Sprawdzona technologia elektronicznych stateczników monitorujących EVG 09 stosowanych od ponad 20 lat Dobrane elementy półprzewodnikowe LED gwarantują stosunkowo dużą sprawnośc świetlną, niskie straty mocy i wysoką trwałość Konstrukcja ułatwiająca konserwację Dla temperatur pracy od -25 C do 50 C 5.

12 ellk/m zzzzzz 92 LED 400/800 zzz Moduł LED 400 zzz zzz ellk 92 LED 400 zzz Dane techniczne ellk/m 92 LED 400 / ellk/m 92 LED 800 Oznakowanie wg 94/9/WE (ATE) D II 2G Ex d e mb IIC T4 Gb D II 2D Ex tb IIIC T80 C Db IP66 Certyfikat badania typu WE BVS 09 ATE E 034 Certyfikat zgodności IECEx IECEx BVS Oznakowanie wg IECEx Ex d e mb IIC T4 Gb/ Ex tb IIIC T80 C Db Napięcie znamionowe V AC, V DC Częstotliwość 50/60 Hz Dopuszczalna temperatura otoczenia -25 C do 50 C Trwałość eksploatacyjna L 70 = h przy t a = 25 C cos φ współczynnika mocy >0,95 Statecznik monitorujący EVG 09 Zaciski przyłączeniowe L, L2, L3, N, PE; max. 2 x 6 mm² pojedyncze przewody na zacisk Klasa ochronności I Kolor światła 4000 K CRI >75 Oświetlenie na płaszczyźnie pomiarowej odpowiada powiązanym świetlówkom Stopień ochrony wg EN IP66 Dławnice/płytki dławnicowe/otwory w obudowie Materiał obudowy Materiał klosza dławnice Ex-e M25 x,5 (tworzywo sztuczne) na kable o średnicy Ø 8 7 mm Opcja: M20 x,5 gwint metalowy Poliester wzmocniony włóknem szklanym Poliwęglan ellk/m 92 LED 400 ellk/m 92 LED 800 Prąd znamionowy 0,5 A 0,25 A Źródło światła Moduł LED 2 x 3 W Moduł LED 2 x 26 W Wymiary (dł. x szer. x wys.) 760 x 88 x 30 mm 360 x 88 x 30 mm Waga 6,9 kg 0,7 kg Moduł LED LED 400 LED 800 Oznakowanie wg 94/9/WE (ATE) D II 2G Ex e mb IIC Gb D II 2G Ex e mb IIC Gb Certyfikat badania typu WE BVS 3 ATE E 08 U BVS 3 ATE E 08 U Oznakowanie wg IECEx Ex e mb IIC Gb Ex e mb IIC Gb Certyfikat zgodności IECEx IECEx BVS U IECEx BVS U Wymiary do montażu w oprawie ellk/m 92 08/8 do montażu w oprawie ellk/m /36 Waga,7 kg 3,3 kg 5.2

13 LINIOWA OPRAWA OŚWIETLENIOWA zzzzzz LED Moduł zzz LED 400 ellk 92 zzz LED 400 ellk 92 zzz LED 800 ellm 92 LED 800 zzz ellm 92 LED 400 Szczegóły zamówienia Typ Zaciski przyłączeniowe Okablowanie przelotowe jednostronne dwustronne Dławnice Zaślepki Nr produktu ellk 92 LED 400 /6- x 6 x - 2 x M25 x,5 x do dławnicy /6-2 2 x 6 - x 2 x M25 x,5 2 x gwintowane /6- M ) x 6 x - 2 x M20 x,5 x gwintowane /6-2 M ) 2 x 6 - x 4 x M20 x,5 2 x gwintowane ellm 92 LED 400 /6- x x M25 x, ellk 92 LED 800 /6- x 6 x - 2 x M25 x,5 x do dławnicy /6-2 2 x 6 - x 2 x M25 x,5 2 x gwintowane /6- M ) x 6 x - 2 x M20 x,5 x gwintowane /6-2 M ) 2 x 6 - x 4 x M20 x,5 2 x gwintowane ellm 92 LED 800 /6- x x M25 x, Moduł LED Moduł LED 400 dla ellk/m 92 08/8, z wypełnieniem Moduł LED 800 dla ellk/m /36, z wypełnieniem ) M: z gwintem metalowym; bez dławnicy Dostarczane bez elementów montażowych. 2 3 Wymiary 3,5 3 W = W = M25 x,5 3 W = W = 700 sześciokątny A/F 3 M8, głębokość ellk 92 LED 400/800 3 W = W = 360 Sześciokątny A/F 3 ellm 92 LED = 3 W 660 = 26 W ellm 92 LED 400/ = 26 W Sześciokątny A/F 3 ellm 92 LED

14 zzzzzz ellk/m 92 LED 400/800 Moduł zzz LED 400 ellk 92 zzz LED 400 ellk 92 zzz LED 800 ellm 92 LED 800 zzz ellm 92 LED 400 Krzywa rozsyłu Krzywa rozsyłu ellk/m 92 LED 400 Krzywa rozsyłu ellk/m 92 LED C 0 C l/cd C 0 C l/cd,0 0,5 2,0 6 m 2,0,0 6 m 0, ,0 5,0 2 2 Wykres ISO-Lux ellk 92 LED 400 wysokość montażowa: 6 m współczynnik utrzymania: 0,8 2,0 0 2,0 0,5 0 0,0 0,0 0,5-2 5, , ,0 2,0-6 0,5 2,0, m 0,5,0 2, m 5.4

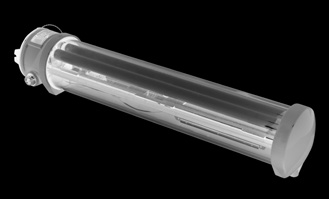

15 OGNIOSZCZELNE OPRAWY ŚWIETLÓWKOWE T8 AB2 LED Oprawy świetlówkowe z serii AB2 LED spełniają zasadnicze wymagania Dyrektywy (ATE 94/9/ WE) i są dopuszczone do użytkowania w strefach zagrożenia wybuchem gazu (strefy i 2) oraz w strefach zagrożenia wybuchem pyłu (strefy 2 i 22). Oprawy AB2 LED o mocy - 9W, 8W i 25W są odpowiednikami świetlówek 8W, 36W i 58W. OprawaT8 LED AB2 zapewnia do 50 % oszczędności energii w porównaniu do opraw z tradycyjnym fluorescencyjnym źrodłem światła. Ognioszczelna obudowa wykonana jest z aluminium bez domieszki miedzi (zawartość Cu w stopie mniejsza niż 0,%), a klosz ze szkła borokrzemianowego o wysokiej odporności mechanicznej i termicznej. Łatwo otwierana, gwintowana pokrywa oraz duży przedział zaciskowy ułatwiają serwisowanie. strefa 0 strefa strefa 2 strefa 20 strefa 2 strefa 22 IECEx Wytrzymała obudowa Łatwe otwieranie dzięki zaślepkom wkręcanym na końcu Duży przedział zaciskowy Widoczna oszczędność energii w porównaniu z oprawami z tradycyjnym źrodłem światła Wysoka trwałość źroda światła Duża skuteczność świetlna Konstrukcja oprawy ułatwiając konserwację Dla temperatur pracy od -20 C do 50 C 5.5

16 OPRAWA zzzzzz OŚWIETLENIOWA ŚWIETLÓWKOWA W WYKONANIU PRZECIWWYBUCHOWYM zzz zzz zzz zzz AB LED AB LED Dane techniczne Oznakowanie wg 94/9/WE (ATE) D II 2G Ex d IIB T6 Gb / D II 2D Ex t IIIC T85ºC Db Certyfikat badania typu WE LOM 02 ATE 203 Dopuszczalna temperatura otoczenia -20 C do 55 C (T6) Napięcie znamionowe max. 277 V Częstotliwość 0 / Hz Zaciski przyłączeniowe L, N i PE: 2 x 2, 5 mm 2 / PE zewn. 2 x 6 mm 2 Klasa ochronności I oprawka G3 Sprawność oprawy 90% Stopień ochrony wg EN IP67 Dławnice/płytki dławnicowe/otwory wejście bezpośrednie 2 x ¾" NPT, jeden zamontowany ) w obudowie Materiał obudowy stop lekki, malowany proszkowo Kolor obudowy szary Materiał klosza szkło borokrzemianowe AB 2220 LED AB 2240 LED AB 2265 LED Napięcie znamionowe 2) V AC V AC V AC Prąd znamionowy 0,08 A 0,6 A 0,22 A Źródło światła 2 x świetlówka diodowa T8 9 W 2 x świetlówka diodowa T8 8 W 2 x świetlówka diodowa T8 25 W znamionowy strumień światła 2) 720 lm 440 lm 2000 lm Wymiary (dł. x szer. x wys.) 707 x 40 x 4 mm 320 x 40 x 4 mm 620 x 40 x 4 mm Waga 6 kg kg 3 kg ) Inne wejścia, np. metryczne, na żądanie. 2) zależnie od użytego źródła światła 5.6

17 AB 2 zzzzzz LED zzz AB 2240 LED zzz zzz AB 2220 LED zzz Szczegóły zamówienia Typ Źródło światła Zaślepka Nr produktu AB 2220 LED 2 x 9 W LED x ¾" - NPT NOR AB 2240 LED 2 x 8 W LED x ¾" - NPT NOR AB 2265 LED 2 x 25 W LED x ¾" - NPT NOR Oprawy dostarczane są bez źródeł światła i materiałów montażowych. 2 Akcesoria Świetlówka diodowa dla oprawy AB2..LED Typ źródła światła /gniazdo/ Moc Strumień światła / Kolor światła Nr produktu Średnica 600 mm 9 W /G3 / T8 9 W 720 lm / 5500 K NOR mm 8 W / G3 / T8 8 W 440 lm / 5500 K NOR mm 25 W / G3 / T8 25 W 2000 lm / 5500 K NOR Reflektor do oprawy AB2..LED Typ Materiał Wersja Zastosowanie Nr produktu Reflektor RAB 220 AISI 304 dla AB 2220LED NOR Reflektor RAB 240 AISI 304 dla AB 2240LED NOR Reflektor RAB 265 AISI 304 dla AB 2265LED NOR Reflektor RAB 220 AiSI 36 dla AB 2220LED NOR Reflektor RAB 240 AiSI 36 dla AB 2240LED NOR Reflektor RAB 265 AiSI 36 dla AB 2265LED NOR Reflektor GRAB 220 AISI 304 z siatką ochronną (stal z białym dla AB 2220LED NOR płaszczem epoksydowym) Reflektor GRAB 240 AISI 304 z siatką ochronną (stal z białym dla AB 2240LED NOR płaszczem epoksydowym) Reflektor GRAB 265 AISI 304 z siatką ochronną (stal z białym dla AB 2265LED NOR płaszczem epoksydowym) Reflektor GRAB 220 AISI 36 z siatką ochronną (stal z białym dla AB 2220LED NOR płaszczem epoksydowym) Reflektor GRAB 240 AISI 36 z siatką ochronną (stal z białym dla AB 2240LED NOR płaszczem epoksydowym) Reflektor GRAB 265 AiSI 36 z siatką ochronną (stal z białym płaszczem epoksydowym) dla AB 2265LED NOR Wymiary / Krzywa rozsyłu 652 (AB2220) 265 (AB2240) 565 (AB2265) M8x2mm 40 Krzywa rozsyłu AB 2 LED /320/620 opcjonalne wpusty na życzenie wpusty C 0 C l/cd/klm Wymiary w mm 6 5.7

18 OŚWIETLENIE AWARYJNE Wstęp Dla stref zagrożenia wybuchem oferujemy różne wersje opraw oświetlenia awaryjnego. W zależności od indywidualnych potrzeb klienta dostarczamy oprawy z systemem automatycznej diagnostyki, gdy najważniejszym kryterium wyboru jest pełne wsparcie dla służb technicznych lub bez żadnych dodatkowych funkcji gdy jedynymi znaczącymi argumentami są cena i jakość. Oprawy oświetlenia awaryjnego wyposażone we własne baterie Oprawy oświetlenia awaryjnego wyposażone we własne źrodło zasilania przeznaczone są do stosowania podczas awarii zasilania urządzeń oświetlenia podstawowego. Nie wymagają pracy z centralną baterią zasilajacą ponieważ bateria, ukad adowania i kontroli baterii zintegrowane są bezpośrednio z samą oprawą. Takie rozwiązanie często pozwala wygenerować spore oszczędności przy jej późniejszej eksploatacji. Oprawy te używane są najczęściej tam gdzie ich ilość jest niewielka, a odlegości duże. Dotyczy to w szczególności dużych i przestrzennych obiektów gdzie zastosowanie zasilania i moniotringu opraw z centralnej baterii jest nieopłacalne. Systemy oświetlenia awaryjnego EIT N zostały zaprojektowane do pracy w trybie awaryjnym przez czas lub 3 godzin. Posiadają system automatycznej diagnostyki wraz z archiwizacją historii zdarzeń i usterek. Wyposażone są w mechanizmy samokontrole, które wymuszają przeprowadzenie pełnych testów funkcjonalności. Oprawy oświetlenia awaryjnego wyposażone w systemy baterii i diody wskaźnikowe LED System Centralnego Zasilania Oświetlenia Awaryjnego z adresowalnymi oprawami CG minutowy test funkcjonalny. Oprawa jest elektronicznie odłączana od zasilania sieciowego i przechodzi na zasilanie z akumulatora. W trakcie testu mikroprocesor dokonuje pomiarów parametrów źródła światła, układu elektronicznego oraz akumulatora. Oświetlenie awaryjne podlega testom sprawności a wszelkie błędy są sygnalizowane miganiem czerwonej diody LED. Co 3 miesiące automatycznie wykonywany jest 35-cio minutowy test czasu pracy awaryjnej. Jeśli minimalny czas pracy w trybie awaryjnym nie przekracza 30 minut, wówczas zaczyna migać czerwona dioda LED. Po usunięciu przyczyny usterki, poprzez naładowanie bądź wymianę baterii, sygnalizacja uszkodzenia jest kasowana. Czerwona dioda LED Awaria Pięć zielonych diod LED Stan naładowania Żółta dioda LED Tryb oświetlenia awaryjnego Funkcje monitoringu NIB Nowością jest rozszerzenie funkcji samokontroli z automatycznymi testami poprawnej pracy oraz pomiarem czasu działania. 5 zielonych kontrolek LED za pokrywą ochronną stale wskazuje stan naładowania i bieżącą pojemność baterii. Ładowanie sygnalizowane jest poprzez miganie zielonych diod LED. Stan naładowania sygnalizowany jest przedziałami po 20%. Żółta dioda LED wskazuje pracę w trybie awaryjnym. W odstępach tygodniowych wykonywany jest automatycznie 5-cio 5.8

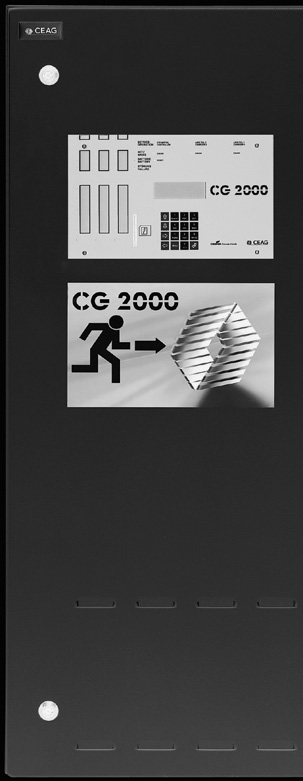

19 OŚWIETLENIE AWARYJNE Z ZASILANIEM ROZPROSZONYM CZY CENTRALNYM? System Centralnego Zasilania Oświetlenia Awaryjnego z adresowalnymi oprawami CG-S Bateria centralna umożliwia zasilanie dużej ilości opraw tworząc w ten sposób integralny system oświetlenia awaryjnego, sterowany i monitorowany z jednego pomieszczenia. Oświetlenie awaryjne z bateriami umieszczonymi centralnie stosuje się głównie w celu zminimalizowania zaangażowania serwisu technicznego. Dla zoptymalizowania kosztów instalacji, urządzenia zasilające umieszcza się poza strefami ryzyka. Bateria centralna pracuje w bezpiecznej sieci IT dlatego instalacja jest odseparowana od instalacji oświetlenia podstawowego. Adresowalne oprawy oświetlenia awaryjnego z funkcją CG-S umieszcza się na oddzielnych obwodach. Aby móc uruchomić system oświetlenia awaryjnego CEAG oferujemy wersje z modułami CG dla opraw oświetlenia awaryjnego i ewakuacyjnego. Monitorują one m.in. wymianę danych pomiędzy centralną jednostką oświetlenia awaryjnego i raportują wszystkie usterki i zdarzenia. Dzięki modułom CG-S możliwe jest podłączenie wszystkich opraw oświetlenia awaryjnego do instalacji systemu oświetlenia awaryjnego wyposażonego w system monitorowania. Oznacza to, że każda oprawa oświetleniowa może być monitorowana osobno. Oprawy w wykonaniu przeciwwybuchowym typu EIT CG-S mogą być zintegrowane z systemem monitorowania i mogą być używane jako system opraw oświetleniowych. Oprawy oświetleniowe w wykonaniu przeciwwybuchowym z modułem CG-S i wyłącznikiem kodującym do 20 opraw oświetleniowych na obwód CG-S Jedna linia dla zasilania głównego i awaryjnego Systemem oświetlenia awaryjnego CEAG dla stref wolnych od ryzyka Przełącznik adresujący w oprawie typu EIT CG-S Automatyczne wykonywanie testów funkcyjnych wraz z centralną archiwizacją całej historii zdarzeń oraz usterek Znaczna oszczędność spowodowana brakiem konieczności testowania ręcznego Możliwośc pracy na jednym obwodzie opraw w trybie awaryjnym, awaryjno sieciowym (ciągłym) i awaryjno - sieciowym przełączalnym. Jeden kabel zasilajacy i komunikacyjny Do jednego obwodu można oddzielnie podłączyć i adresować maksymalnie do 20 opraw 5.9

20 KONTAKT tel: info@grupa-wolff.eu wyślij zapytanie ofertowe 5.20

21 OPRAWA AWARYJNA W WYKONANIU PRZECIWWYBUCHOWYM DO PODŚWIETLENIA ZNAKÓW EWAKUACYJNYCH EIT EIT Seria opraw awaryjnych EIT spełnia zasadnicze wymagania Dyrektywy ATE (94/9/WE). Oprawy te zostały specjalnie zaprojektowane do oznaczania dróg i wyjść ewakuacyjnych w strefach zagrożenia wybuchem. Jako źródło światła w tych oprawach używane są jedynie białe, energooszczędne diody LED. Gwarantuje to bezserwisową eksploatację, bez potrzeby wymiany diod przez cały okres żywotności oprawy. Obwody LED są iskrobezpieczne. Szeroki zakres napięcia wejściowego umożliwia użytkowanie opraw na całym świecie. Oprawy spełniają wymagania dotyczące znaków ewakuacyjnych zgodne są z polską normą pod względem barwy, wielkości i grafiki. Dzięki solidnemu wykonaniu i wysokiemu stopniowi ochrony oprawy te mogą być wykorzystywane również na zewnątrz budynków. Oprawy serii EIT N do podświetlenia znaków ewakuacyjnych wyposażono we własne baterie oraz funkcję auto-testu i pomiaru czasu działania. Dzięki opcjonalnie wbudowanemu modułowi monitorującemu CG-S z trymerami adresowymi, które pozwalają zaprogramować do 20 adresów, może być również używana jako indywidualnie monitorowana oprawa oświetlenia awaryjnego połączona z systemem centralnej baterii. Pozwala zaprogramować różne tryby przełączania odpowiadający indywidualnym potrzebom użytkownika. Możliwie jest podłączenie do jednego obwodu nawet 20 opraw działających w różnych trybach pracy. strefa 0 strefa strefa 2 strefa 20 strefa 2 strefa 22 IECEx Świadectwo dopuszczenia CNBOP Oprawy wykonane w całości z poliwęglanów Energooszczędna technologia LED, długi okres eksploatacji bez konieczności serwisowania Wysoki stopień ochrony IP66 Oprawa wyposażona we własną baterię i funkcję auto-testu Możliwość podłączenia do Systemu Oświetlenia Awaryjnego Możliwość uniwersalnego kierunku montażu Duży przedział zaciskowy, standardowe jednostronne okablowanie przelotowe 5.2

22 EIT zzzzzz EIT N zzz EIT zzz zzz EIT N zzz Dane techniczne Oznakowanie wg 94/9/WE (ATE) D II 2G Ex e ib mb IIC T6/T5 Gb D II 2D Ex tb IIIC T80 C Db IP66 Certyfikat badania typu WE BVS 09 ATE E 029 Dopuszczalna temperatura otoczenia -20 C do 40 C / 50 C (EIT N: specyfikacja: 5 C do 35 C) Prąd znamionowy EIT, EIT CG-S 0 V AC/DC = 0,05 A / 220 V AC/DC = 0,025 A Prąd znamionowy EIT N 0 V AC/DC = 0,06 A / 220 V AC/DC: około 0,035 A Częstotliwość 0 do 50/60 Hz Obwód Elektroniczna jednostka zasilająca Zaciski przyłączeniowe 3 x zacisk przelotowy 2,5 mm² Źródło światła Wysokosprawne diody LED, białe Rozpoznawalność znaku Do 25 m Stopień ochrony wg EN /EN IP Dławnice/płytki dławnicowe/otwory w obudowie Wymiary (dł. x szer. x wys.) 356 x 75 x 76 Sposób montażu Instalacja naścienna Materiał obudowy Poliwęglan Kolor obudowy Szary, RAL 7035 Materiał klosza Poliwęglan x dławnica kablowa w wykonaniu przeciwwybuchowym M20 x,5 (tworzywo sztuczne) / x zaślepka w wykonaniu przeciwwybuchowym M20 x,5 EIT EIT 24 V Klasa temperatur T6: Temp. max. 40 C, T5: Temp. max. 50 C, T5: Napięcie znamionowe 0 V V AC / 0 V V DC Napięcie znamionowe (EIT 24 V) 2-24 V DC -5%/20% Szacowany pobór mocy około 6 VA Waga 2 kg EIT CG-S Klasa temperatur T6: Temp. max. 40 C, T5: Temp. max. 50 C, T5: Napięcie znamionowe 220 V V AC / 95 V V DC Szacowany pobór mocy około 6 VA Waga 2,2 kg EIT N Klasa temperatur T5: Temp. max. 40 C, T5: Temp. max. 50 C, T5: Napięcie znamionowe 0 V V AC / 0 V V DC Szacowany pobór mocy około 8 VA Bateria akumulator NiCd 2 V/600 mah Czas pracy w trybie awaryjnym około 3 h (specyfikacja: 5 C do 35 C) Czas ładowania (Poj. > 90%) 28 h Waga 2,5 kg 5.22

23 EIT zzzzzz EIT N zzz EIT zzz zzz EIT N zzz Szczegóły zamówienia Model Opis ) Nr produktu EIT klosz z piktogramem sitodrukowym (strzałka skierowana w prawo) klosz z piktogramem sitodrukowym (strzałka skierowana w lewo) klosz z piktogramem sitodrukowym (strzałka skierowana do dołu) klosz bez piktogramu EIT CG-S klosz z piktogramem sitodrukowym (strzałka skierowana w prawo) klosz z piktogramem sitodrukowym (strzałka skierowana w lewo) klosz z piktogramem sitodrukowym (strzałka skierowana do dołu) klosz bez piktogramu EIT N klosz z piktogramem sitodrukowym (strzałka skierowana w prawo) klosz z piktogramem sitodrukowym (strzałka skierowana w lewo) klosz z piktogramem sitodrukowym (strzałka skierowana do dołu) klosz bez piktogramu ) Inne piktogramy sitodrukowe lub napisy dostępne są na życzenie 2 3 M20 dławnice kablowe z tworzywa sztucznego Gwint M20 metalowy (opcjonalnie) 0 0 Według DIN 4844 Według EN Według ISO 700 Wymiary Piktogramy Znak ewakuacyjny zgodny z normą DIN Znak ewakuacyjny zgodny z normą PN-EN 838 Znak ewakuacyjny zgodny z normą PN-EN ISO

24 KONTAKT tel: info@grupa-wolff.eu wyślij zapytanie ofertowe 5.24

25 ZWIESZANE OPRAWY OŚWIETLENIOWE LPL LED Zwieszana oprawa oświetleniowa LPL LED wykorzystuje moduły COB LED o wysokiej mocy (0 W- 30 W). Zapewniają one większą trwałość i wysoką wydajność w porównaniu z tradycyjnymi źródłami światła. System oświetlenia o mocy 60 W 50 W doskonale zastępuje oprawy oświetleniowe z lampami metalohalogenkowymi o mocy 70 W 250 W. Obudowa oprawy wykonana jest z aluminium bez dodatku miedzi, a klosz z żaroodpornego i odpornego na uderzenia szkła. Oprawa Ex-d o stopniu ochrony IP66. Oprawa LPL LED jest odpowiednia do stosowania w strefach zagrożenia wybuchem gazu (strefy i 2) oraz w strefach zagrożenia wybuchem pyłu (strefy 2 i 22) występujących w zakładach przemysłu ciężkiego, chemicznego, petrochemicznego lub farmaceutycznego, na platformach wiertniczych, w stoczniach, elektrowniach, rampach załadowczych, oczyszczalniach ścieków itd. Oprawa posiada idealne parametry temperaturowe i optyczne dla szerokiego zakresu zastosowań. Dopuszczalna temperatura otoczenia dla standardowego źródła światła LED (6000 K): 60 W/85 W/00 W:-35 C do 50 C; 25 W/50 W: -35 C do 40 C. Dostępna jest również oprawa ze źródłem światła 3300 K (ciepła biel) do stosowania w szczególnych warunkach, np. we mgle lub dymie. Na wyposażeniu znajduje się standardowa obejma montażowa w kształcie litery U, do montażu sufitowego i naściennego. Dostępne są również akcesoria do montażu słupowego, które należy zakupić oddzielnie. Standardowa oprawa (zimna biel 6000 K) zapewnia 5 opcjonalnych źródeł światła o różnej mocy i 40% oszczędność energii w porównaniu z lampami metalohalogenowymi (HMI): LED 60 W zastępuje lampę HMI 70 W/00 W LED 85 W zastępuje lampę HMI 50 W LED 00 W zastępuje lampę HMI75 W LED 25 W zastępuje lampę HMI 75 W 250 W LED 50 W zastępuje lampę HMI 250 W strefa 0 strefa strefa 2 strefa 20 strefa 2 strefa 22 IECEx Obudowa z aluminium bez dodatku miedzi, odporna na korozję Hartowany i odporny na uderzenia szklany klosz, Wysoki stopień ochrony IP66 Konstrukcja Ex de Odporna na drgania i wstrząsy Doskonała gospodarka cieplna wewnątrz oprawy, trwałość eksploatacyjna ponad godzin w odpowiedniej temperaturze otoczenia 5.25

26 zzzzzz Oprawa oświetleniowa zwieszana LPL LED zzz zzz LPL LED zzz zzz Dane techniczne LPL04 LED / LPL06 LED Oznakowanie wg 94/9/WE (ATE) D II 2G Ex d e IIC T6 Gb / D II 2D Ex tb IIIC T80 C Db Certyfikat badania typu WE DNV- ATE Certyfikat zgodności IECEx IECEx CM Dopuszczalna temperatura otoczenia -35 C do 50 C (60 W, 85 W, 00 W) / -35 C do 40 C (25 W, 50 W) Napięcie znamionowe AC 00 V V Częstotliwość 50/60 Hz Pobór mocy 60 W, 85 W, 00 W, 25 W, 50 W Współczynnik mocy >0,9 Temperatura barwowa 6000 K (zimna biel) (3300 K - ciepła biel na żądanie) CRI 65 Kąt padania światła 20 Dławnice/płytki dławnicowe/otwory 2 x M 25 x,5, zamontowany w obudowie Zaciski przyłączeniowe 3 x 0,5 mm² do 6,0 mm² dla przewodu pełnego Stopień ochrony wg EN IP66 Klasa ochronności I Materiał obudowy Aluminium bez dodatku miedzi Materiał klosza Szklany klosz odporny na uderzenia Waga 7 kg Wymiary (dł. x szer. x wys.) Ø 350 mm x 240 mm Szczegóły zamówienia Typ Opis Moc w watach Temperatura otoczenia Temperatura barwowa Nr produktu LPL04-C60-60W z obejmą w kształcie litery U 60 W -35 C do 50 C 6000 K CCL 09000A LPL04-C60-85W z obejmą w kształcie litery U 85 W -35 C do 50 C 6000 K CCL A LPL04-C60-00W z obejmą w kształcie litery U 00 W -35 C do 50 C 6000 K CCL A LPL06-C60-25W z obejmą w kształcie litery U 25 W -35 C do 40 C 6000 K CCL A LPL06-C60-50W z obejmą w kształcie litery U 50 W -35 C do 40 C 6000 K CCL A Akcesoria Typ Nr produktu Akcesoria do montażu słupowego CCL Wymiary Krzywe rozsyłu 240, Ø302, R Ø Ø3 277 R25 335, Krzywa rozsyłu LPL04-C60-50W, 6000 K c C0/8 C30/2 l/cd/klm C60/2 5.26

27 ZWIESZANE OPRAWY OŚWIETLENIOWE EV 35 LED Oprawy EV 35 LED zatwierdzone są do stosowania w strefach zagrożenia wybuchem i spełniają zasadnicze wymagania Dyrektywy ATE (94/9/WE). Przeznaczone są do stosowania w strefach zagrożenia wybuchem gazu (strefy i 2) oraz w strefach zagrożenia wybuchem pyłu (strefy 2 i 22). Oprawa oświetleniowa EV 35 LED stanowi najnowsze rozwiązanie z zakresu technologii oświetleniowej oraz zapewnia wyjątkowo niskie zużycie energii. Dzięki wydajnej technologii LED i wyeliminowaniu szkodliwego promieniowania UV, seria ta zapewnia doskonałe oświetlenie w każdych warunkach. Oprawa może być stosowana również jako oprawa typu down-light, dzięki zastosowaniu odbłyśnika wewnętrznego. Duża trwałość i niskie zużycie energii znacząco ograniczą koszty eksploatacji oprawy. Niezwykle wytrzymała konstrukcja obudowy i odporność modułu LED na wstrząsy sprawiają, że oprawa EV 35 LED może być eksploatowana nawet najbardziej niekorzystnych i trudnych warunkach pracy w temperaturze otoczenia od -40 C do 55 C. strefa 0 strefa strefa 2 strefa 20 strefa 2 strefa 22 IECEx Energooszczędna technologia LED Duża trwałość i oszczędność kosztów Odporność na drgania i wstrząsy Do stosowania w temperaturach otoczenia od -40 C do 55 C Wysoki stopień ochrony IP66 Przyjazna dla środowiska nie zawiera rtęci Oprawa z solidnego lekkiego stopu Spełnia najbardziej rygorystyczne wymogi z zakresu ochrony przed korozją i wytrzymałości mechanicznej 5.27

28 zzzzzz Oprawa oświetleniowa zwieszana w wykonaniu przeciwwybuchowym EV 35 LED zzz zzz zzz zzz Dane techniczne Dane techniczne oprawy oświetleniowej zwieszanej w wykonaniu przeciwwybuchowym EV 35 LED Oznakowanie wg 94/9/WE (ATE) D II 2G Ex d/de IIC T6 Gb / D II 2D Ex t IIIC T85 C Db Certyfikat badania typu WE LOM 0 ATE 2075 Dopuszczalna temperatura otoczenia -40 C do 55 C Napięcie znamionowe 220 do 240 V ± 0% AC Częstotliwość znamionowa Hz Obwód Elektroniczne napędy LED Zaciski przyłączeniowe L, N i PE: 2 x 2,5 mm² / PE zewn. 2 x 6 mm² Stopień ochrony I Źródło światła Moduł 32 W LED, biały, znamionowy strumień światła: lm, przeciętna trwałość > h Sprawność oprawy 9% / 80% z odbłyśnikem Stopień ochrony zgodny z normą EN IP66 (opcjonalnie IP67) Dławnice / płytki dławnicowe / otwory 2 x M25 x,5 x zamontowany w obudowie Wymiary (dł. x szer. x gł.) 280 mm x Ø 245 mm Waga Patrz szczegóły zamówienia Montaż Sufitowy/naścienny/słupowy Materiał obudowy Lekki stop bezmiedziowy Kolor obudowy Szara, malowana proszkowo Pokrywa ochronna Szkło borokrzemianowe Zewnętrzne przewody wyrównawcze 2 x 6 mm² Krzywa rozsyłu EV 35 LED Krzywa rozsyłu EV 35 LED z odbłyśnikem wewnętrznym Krzywa rozsyłu EV 35 LED bez odbłyśnika wewnętrznego C 0 / C l/cd/klm 45 C 0 / C l/cd/klm 5.28

29 Oprawa oświetleniowa zwieszana w wykonaniu przeciwwybuchowym zzzzzz EV 35 LED zzz zzz zzz zzz Szczegóły zamówienia Typ Źródło światła Odbłyśnik Strumień Waga Gwint Nr produktu światła EV 35 UD LED * ) Moduł LED 32 W nie lm 9,0 kg 2 x M 25 x,5 x zamontowany NOR EV 35 M LED ** ) Moduł LED 32 W nie lm 9,90 kg 2 x M 25 x,5 x zamontowany NOR EV 35 UD LED * ) Moduł LED 32 W wewnętrzny, lm 9,25 kg 2 x M 25 x,5 x zamontowany NOR EV 35 M LED ** ) Moduł LED 32 W wewnętrzny, lm 0,05 kg 2 x M 25 x,5 x zamontowany NOR *) Wejście bezpośrednie **) Wejście pośrednie 2 Wymiary EV 35 LED Ø 245 wejście opcjonalne, na życzenie wejście EV 35 UD LED Ø 245 wejście opcjonalne, na życzenie wejście EV 35 M LED

30 KONTAKT tel: info@grupa-wolff.eu wyślij zapytanie ofertowe 5.30

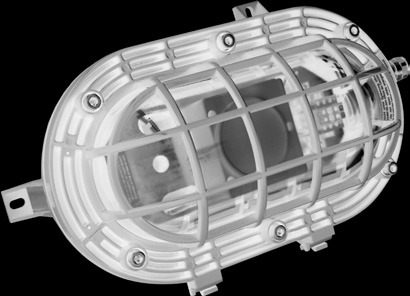

31 NATYNKOWE OPRAWY OŚWIETLENIOWE AB 05 LED Oprawy AB 05 LED w wykonaniu przeciwwybuchowym spełniają zasadnicze wymagania Dyrektywy ATE (94/9/WE) i dopuszczone są do stosowania w strefach zagrożenia wybuchem gazu (strefy i 2) oraz w strefach zagrożenia wybuchem pyłu (strefy 2 i 22). Oprawa AB 05 LED jest wyposażona w energooszczędny moduł LED 32 W. Odporna jest na wstrząsy i drgania. Idealnie nadaje się do stosowania w obszarach, w których występują niskie temperatury otoczenia. Obudowa wyposażona jest w szklany klosz, odporny na uderzenia i na duże wahania temperatury. Wszystkie śruby zewnętrzne wykonane są ze stali nierdzewnej. Niewielka waga i wymiary, prosta instalacja oraz optymalny rozsył światła, w przypadku niskich i średnich wysokości, sprawiają, że oprawa ta nadaje się szczególnie dobrze do oświetlania przejść, korytarzy, klatek schodowych, obszarów magazynowych oraz do stosowania w ograniczonych przestrzeniach. strefa 0 strefa strefa 2 strefa 20 strefa 2 IECEx Energooszczędna technologia LED Duża trwałość i oszczędność kosztów Odporność na drgania i wstrząsy Do stosowania w temperaturach otoczenia od -40 C do 55 C Przyjazna dla środowiska nie zawiera rtęci Solidna obudowa z lekkiego stopu ze śrubami ze stali nierdzewnej Spełnia najbardziej rygorystyczne wymogi z zakresu ochrony przed korozją i wytrzymałości mechanicznej 5.3

32 AB zzzzzz 05 LED zzz zzz AB 05 LED zzz zzz Dane techniczne Oznakowanie wg 94/9/WE (ATE) Certyfikat badania typu WE Dopuszczalna temperatura otoczenia Znamionowe napięcie / częstotliwość Zaciski przyłączeniowe Stopień ochrony Źródło światła Stopień ochrony zgodnie z EN Dławnice / płytki dławnicowe / otwory w obudowie Wymiary (dł. x szer. x wys.) Waga Montaż Materiał obudowy Kolor obudowy Pokrywa ochronna Uziemienie obudowy D II 2G Ex d IB T6/T5 Gb / D II 2D Ex tb IIIC T80 C/T00 C Db BVS 09 ATE E C do 55 C 230 V / Hz L, N: x 4 mm², PE: 2 x 4 mm² I Moduł 32 W LED, biały, znamionowy strumień światła: lm, przeciętna trwałość > h IP66 x M20/M25 x,5 / 2 x M20/25 x,5; x zamontowany opcja ) 360 x 230 x 75 mm 7,0 kg Sufitowy /naścienny Stop lekki Szary Szkło borokrzemianowe 2 x 6 mm² Szczegóły zamówienia Typ Źródło światła Strumień światła Gwint Nr produktu AB 05 LED Moduł LED 32 W lm x M 20 x,5 AB AB 05 LED Moduł LED 32 W lm x M 25 x,5 AB AB 05 LED Moduł LED 32 W lm 2 x M 20 x,5 / x zaślepka AB w wykonaniu przeciwwybuchowym AB 05 LED Moduł LED 32 W lm 2 x M 25 x,5 / x zaślepka AB w wykonaniu przeciwwybuchowym AB 05 LED/eLink ) Moduł LED 32 W lm złącze elink AB ) złącze elink i obudowany łącznik z zaciskami sprężynowymi, max.,5 mm² Wymiary Krzywe rozsyłu Wymiary Krzywa rozsyłu AB 05 LED > >40 C 0 C l/cd/klm 5.32

33 OPRAWY OŚWIETLENIOWE DO ZBIORNIKÓW KFL 7 LED Oprawa oświetleniowa KFL 7 LED zaprojektowana została zgodnie z zasadniczymi wymaganiami Dyrektywy ATE (94/9/WE). Konstrukcję lampy cechuje wyjątkowa odporność termiczna i wytrzymałość mechaniczna. Oprawa została specjalnie zaprojektowana dla przemysłu do oświetlenia zbiorników magazynowych. Może być montowana w oknach inspekcyjnych o wielkości od DN40 do DN200. Wyposażona jest w wysoce wydajne diodowe źródło światła V/7 W lub wysokonapięciowe halogenowe źródła światła 230 V/50 W. Obudowa wykonana jest z aluminium bez dodatku miedzi. Aluminiowy kołnierz posiada teflonowe pokrycie oraz uszczelnienie z materiału Viton. Uszczelnienie odporne jest na na wysokie temperatury, różne związki chemiczne i skrajne warunki pogodowe. Oprawa KFL 7 LED wyposażona jest w specjalny uchwyt transportowy i może być używana również w pracach konserwacyjnych. strefa 0 strefa strefa 2 strefa 20 strefa 2 strefa 22 IECEx Kompaktowa konstrukcja Wysoce wydajne diodowe źródło światła o mocy 7 W Wysokie natężenia oświetlenia Duży przedział zaciskowy Montaż w oknach inspekcyjnych 5.33

34 zzzzzz zzz zzz KFL 7 LED zzz zzz Dane techniczne Oznakowanie wg 94/9/WE (ATE) D II 2D Ex de IIC T6 D II 2D Ex td A2 IP66 T80 C Certyfikat badania typu WE LOM 02 ATE 2035 Dopuszczalna temperatura otoczenia -20 C do 55 C Dopuszczalna temperatura otoczenia 50 C do 40 C (opcja) Napięcie znamionowe V, 50/60 Hz Prąd znamionowy 0,065 A Pobór mocy 0 VA Zaciski przyłączeniowe 2 x 2,5 mm 2 ; PE wewn. i zewn. 6 mm 2 Klasa ochronności I Źródło światła LAMPA PHILIPS MASTER LED 7 W Oprawka GZ 0 Stopień ochrony wg EN IP66 Dławnice/płytki dławnicowe/otwory 2 x M25 x,5, jeden zamontowany w obudowie Waga 3 kg Materiał obudowy Stop lekki malowany proszkowo Kolor obudowy Szary Materiał klosza Szkło borokrzemianowe Szczegóły zamówienia Typ Gwint wejściowy Wejście kablowe Ex-e Zaślepka Nr produktu dla kabla Ø (T otoczenia -20 C do 55 C) KFL 7 LED M25 x M25 NOR (T otoczenia -50 C do 40 C) KFL 7 LED M25 x M25 NOR Urządzenie pomocnicze w standardzie (uchwyt lampowy PR) i lampa LED 7 W Akcesoria Model Typ Nr produktu Tarcza przeciwodblaskowa PAD NOR Uchwyt transportowy AT NOR x nóżki montażowe wygięte PI NOR Diodowe źródło światła Philips Master LED 7 W NOR Wymiary Krzywe rozsyłu Krzywa 20 rozsyłu KFL 7 LED DIN 40/50 DIN C 0/ l/cd/klm Elementy do montażu oświetlenia PR DIN 00 DIN 25 Okna, szerokość nominalna 5.34

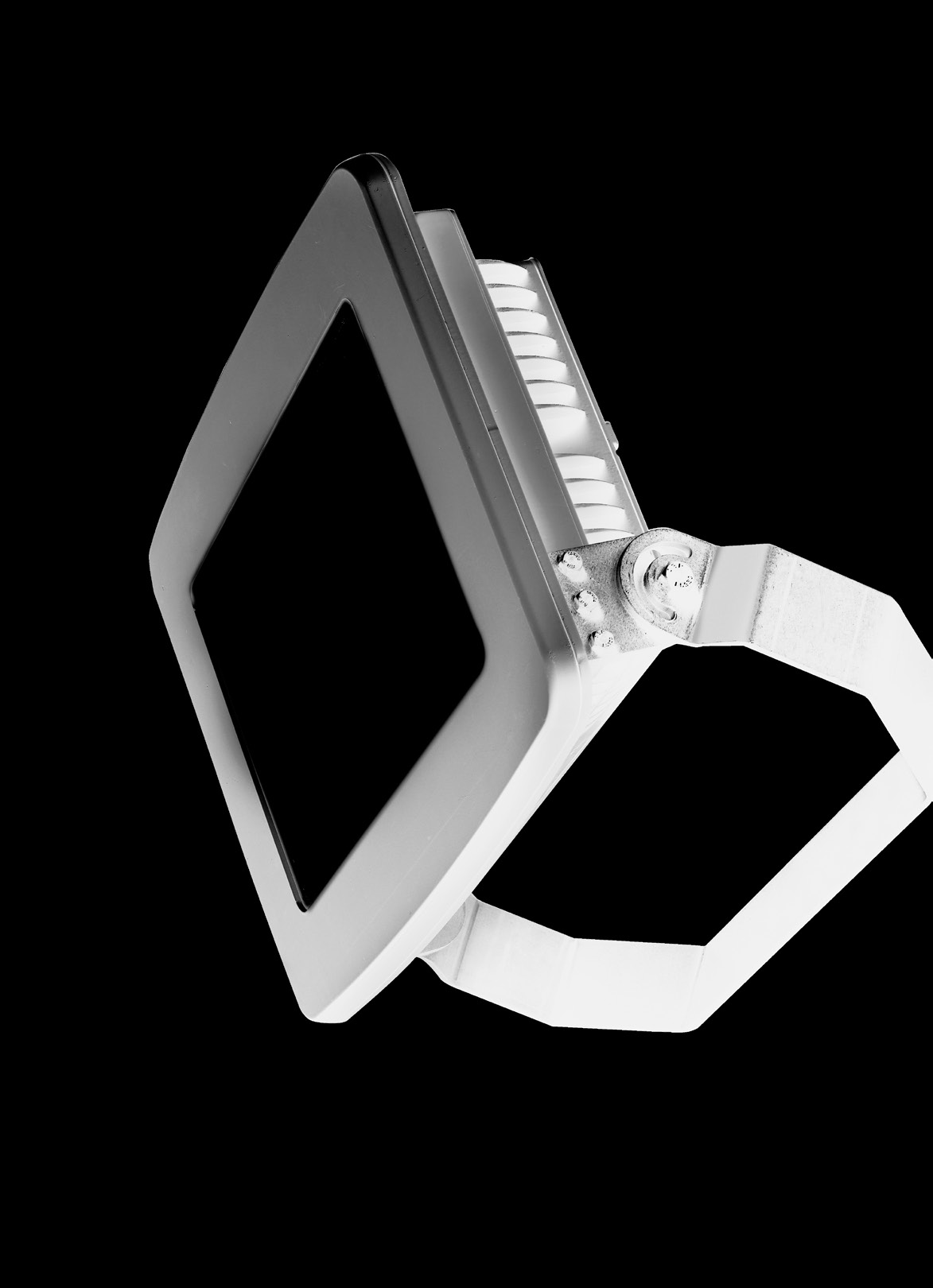

35 NAŚWIETLACZE LED W WYKONANIU PRZECIWWYBUCHOWYM NVMV LED Oprawy NVMV LED spełniają zasadnicze wymagania Dyrektywy ATE (94/9/WE) i są dopuszczone do użytkowania strefach 2 i 22 zagrożenia wybuchem W porównaniu do lamp sodowych HPS, oprawy NVMV z białym światłem świetnie nadają się do oświetlenia obiektów w nocy. Ze względu na fizyczne właściwościi lamp HPS, które wytwarzają światło o kolorze zbliżonym do żółtego o bardzo niskim współczynniku odwzorowania barw, widmo światła oprawy NVMV LED zbliżone jest do maksimum czułości oka dla widzenia nocnego. Trzy dostępne wersje lamp NVMV LED zapewniają idealne rozwiązania do szerokiej gamy zastosowań: NVMV5L - jest idealnym rozwiązaniem dla pomieszczeń o niskich sufitach. NVMV7L - przeznaczona jest do oświetlenia dużego terenu, montowana na wysokości wyższej niż 3,7 metra. NVMV9L - stosowana w pomieszczeniach o wysokich sufitach, montowana na wysokości nie wyższej niż 6 metrów. strefa 0 strefa strefa 2 strefa 20 strefa 2 strefa 22 IECEx Natychmiastowe załączenie Oszczędność kosztów Modułowa konstrukcja Wysoce wydaje diody LED Żywotność źroda światła powyżej godzin Nie zawiera rtęci i innych substancji niebezpiecznych Odporna na wstrząsy i wibracje Temperatura otoczenia -40ºC to 55ºC Temperatura załączenia-30ºc 5.35

36 NAŚWIETLACZE LED W WYKONANIU PRZECIWWYBUCHOWYM NVMV LED Nowa innowacyjna seria NVMV LED gwarantuje: Zwiększone bezpieczeństwo Zmniejszone zużycie energii Łatwy montaż Bezobsługowość Łatwiejsza instalacja Modułowa konstrukcja przyjazna instalatorom umożliwia łatwy montaż na każdej powierzchni. Kompaktowa konstrukcja pozwala na łatwą wymianę podzespołów i wprowadzenia nowych modyfikacji w celu dostosowania opraw do zmiennych wymagań oświetlenia. Wysoka wydajność i moc strumienia światła Wysoka sprawność energetyczna pozwala na zminimalizowanie strat energii i tym samym znacznie obniżyć koszty eksploatacji. Efektywne odprowadzenie ciepła Radiator aluminiowy zabudowany na zewnątrz oprawy gwarantuje swobodny przepływ powietrza, gwarantując skuteczne pasywne chłodzenie modułu LED Wytrzymała obudowa Obudowa oprawy wykonana jest z wytrzymałego na uszkodzenia odlewu aluminiowego, zaprojektowanego tak aby zapewnić efektywne odprowadzanie ciepła do otoczenia. Soczewka oprawy wykonana jest ze szkła odpornego na uderzenia, a zastosowane uszczelki gwarantują wysoki stopień ochrony przed wnikaniem wody i pyłu. Opcjonalna powłoka teflonowa Powloka teflonowa zapewnia dodatkową ochronę przed rozbiciem. 5.36

37 NVMV5L NVMV7L NVMV9L NVMVL zzzzzz zzz zzz zzz zzz NVMV5L NVMV7L NVMV9L Dane techniczne NVMV5L, NVMV7L, NVMV9L Oznakowanie wg 94/9/WE (ATE) II 3 G Ex na nr IIC T5 Gc (40 C ) / Ex na nr IIC T4 Gc (55 C) II 3D ExtbIIICT63 CDb/ Extb IIICT78 C Db/Extb IIICT04 C Db Certyfikat badania typu WE DEMKO 2 ATE 5543 Certyfikat zgodności IECEx IECEx UL Oznakowanie wg IECEx Ex na II T4 or Ex na II T5 Dopuszczalna temperatura otoczenia 30 C to 40 C 30 C to 55 C (option) Napięcie znamionowe V AC Częstotliwość 50 / 60 Hz Stopień ochrony IP zgodnie z EN IP66 Materiał obudowy Aluminium bez dodatku miedzi Materiał klosza Szkło borokrzemianowe NVMV5L Pobór mocy 70 W Odpowiednik tradycyjnego źródła światła W Prąd znamionowy 0.6 A /0.3 A Współczynnik mocy >0,85 NVMV7L Pobór mocy 98 W Odpowiednik tradycyjnego źródła światła W Prąd znamionowy 0.9 A / 0.5A Współczynnik mocy >0,85 NVMV9L Pobór mocy 98 W Odpowiednik tradycyjnego źródła światła W Prąd znamionowy 0.9 A / 0.5 A Współczynnik mocy >0,

38 ,6 zzzzzz NVMV5L NVMV7L NVMV9L NVMVL zzz NVMV9L zzz NVMV7L zzz NVMV5L zzz Szczegóły zamówienia Rodzaj montażu Rozmiar (w calach) Seria 5L Seria 7L Seria 9L Bez modułu montażowego NVMV5LDM/UNV NVMV7LDM/UNV NVMV9LDM/UNV Zwieszany 3/4 NVMV5L2ADM/UNV NVMV7L2ADM/UNV NVMV9L2ADM/UNV Zwieszany NVMV5L3ADM/UNV NVMV7L3ADM/UNV NVMV9L3ADM/UNV Zwieszany elastyczny 3/4 NVMV5L2HADM/UNV NVMV7L2HADM/UNV NVMV9L2HADM/UNV Sufitowy 3/4 NVMV5L2CDM/UNV NVMV7L2CDM/UNV NVMV9L2CDM/UNV Sufitowy NVMV5L3CDM/UNV NVMV7L3CDM/UNV NVMV9L3CDM/UNV Naścienny 3/4 NVMV5L2TWDM/UNV NVMV7L2TWDM/UNV NVMV9L2TWDM/UNV Naścienny NVMV5L3TWDM/UNV NVMV7L3TWDM/UNV NVMV9L3TWDM/UNV Słupowy 25 -/2 NVMV5LJDM/UNV NVMV7LJDM/UNV NVMV9LJDM/UNV Słupowy -/2 NVMV5LPDM/UNV NVMV7LPDM/UNV NVMV9LPDM/UNV *Opcjonalna powłoka teflonowa zabepieczająca klosz przed rozbiciem. Dodaj S896 na końcu numeru produktu. Wymiary MONTAŻ SŁUPOWY MONTAŻ ZWIESZANY MONTAŻ NAŚCIENNY MONTAŻ SUFITOWY 4,3 363, ,5 368, , , 230 8, ,8 273,0 279, MTG SLOTS 8mm szerokośco ,000,200,400,600,800 2,000 Wymiary w mm VMV7L LED 98 W 2,

39 REFLEKTORY W WYKONANIU PRZECIWWYBUCHOWYM NFMV LED Reflektory NFMV LED zapewnia tę samą trwałość i niezawodność co oprawy NFMV z tradycyjnym źródłem światła, natomiast dodatkowo charakteryzują się wysoką wydajnością i niskim kosztem eksploatacji. Spełniają zasadnicze wymagania Dyrektywy ATE (94/9/WE) i są dopuszczone do użytkowania strefach 2 i 22 zagrożenia wybuchem. Diody LED o wysokiej wydajności i elektroniczny system sterowania obniżają o połowę koszty eksploatacji w porównaniu do lamp wyładowczych. Reflektory NFMV mają na celu zapewnienie pełnego spektrum światła o białej barwie. Nie wymagają wstępnego nagrzewania. Gwarantują niezawodne działanie w każdym środowisku, nawet w najbardziej niesprzyjających, przemysłowych warunkach otoczenia. Dzięki kompaktowej budowie oprawy są bardzo łatwe w montażu. Nie zawierają rtęci ani innych substancji niebezpiecznych. strefa 0 strefa strefa 2 strefa 20 strefa 2 strefa 22 IECEx Natychmiastowe załączenie Oszczędność kosztów Modułowa konstrukcja Wysoce wydaje diody LED Żywotność źroda światła powyżej godzin Nie zawiera rtęci i innych substancji niebezpiecznych Odporna na wstrząsy i wibracje Temperatura otoczenia -40ºC to 55ºC Temperatura załączenia-30ºc 5.39

40 REFLEKTORY W WYKONANIU PRZECIWWYBUCHOWYM NFMV LED Nowa innowacyjna seria NFMV LED gwarantuje: Zwiększone bezpieczeństwo Zmniejszone zużycie energii Łatwy montaż Bezobsługowość Niezawodne odbieranie ciepła Radiator został zaprojektowany do pracy w temperaturach otoczenia od od -40 C do 55 º C. Obudowa oprawy wykonana jest z wytrzymałego na uszkodzenia odlewu aluminiowego o grubych ściankach, zaprojektowanego tak aby zapewnić efektywne odprowadzanie ciepła do otoczenia. Zastosowane uszczelki gwarantują wysoki stopień ochrony przed wnikaniem wody i pyłu. Łatwiejsza instalacja Modułowa konstrukcja przyjazna instalatorom umożliwia łatwy montaż na każdej powierzchni. Kompaktowa konstrukcja pozwala na łatwą wymianę podzespołów i wprowadzenia nowych modyfikacji w celu dostosowania opraw do zmiennych wymagań oświetlenia. Opcjonalnie może być wyposażona w daszek lub dodatkową osłonę Wysoka wydajność i moc strumienia światła Wysoka sprawność energetyczna pozwala na zminimalizowanie strat energii i tym samym znacznie obniżyć koszty eksploatacji. Uniwersalna konstrukcja Oprawa przeznaczona jest do stosowania w strefach zagrożenia wybuchem gazu i pyłu. Może być używana na zewnątrz lub wewnątrz pomieszczeń na różnej wysokości montażu. Gwarantuje szeroki zakres stosowania w zależności od modelu oraz wymagań użytkownika co do poziomu natężenia oświetlenia i jego rozkładu. Wyposażenie opcjonalne * Daszek * Osłona z drutu zabezpieczająca klosz przed uszkodzeniem * Wysięgnik do montażu naściennego * Nasuwana podstawa mocująca * Odbłyśnik ze wzorem 5.40
