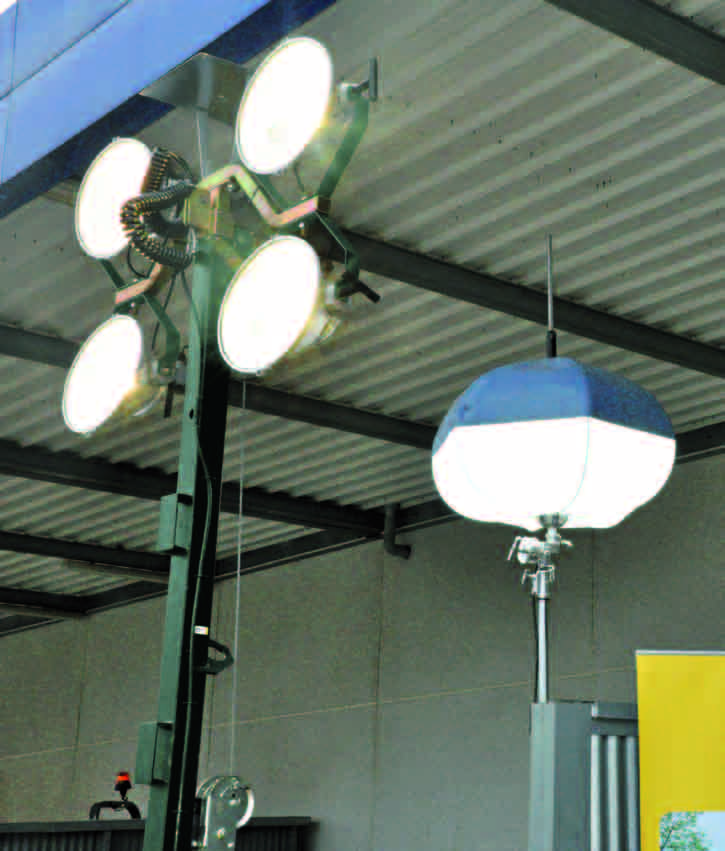

1 Warunek podstawowy dla uzyskania najwyższych wyników: Światło, które dociera w najdalsze miejsca. Systemy oświetleniowe czynią wykonywaną pracę zupełnie niezależną. Bez światła nic nie funkcjonuje również na budowie. Aby roboty budowlane jesienią, zimą również późnym wieczorem oraz w nocy nie uzależniały nikogo od pory roku lub dnia, firma Wacker Neuson dostarcza niezawodne systemy oświetleniowe, które oświetlą ostatnie niewidoczne miejsca. Wieże oświetleniowe oświetlają wielkopowierzchniowe place budowy zapewniając najwyższej jakości warunki do pracy. Balony oświetleniowe są idealne do mniejszych oraz średnich powierzchni. Ich światło bez efektu oślepiania sprawdza się również podczas robót drogowych. WIEŻE OŚWIETLENIOWE Systemy BALONY OŚWIETLENIOWE oświetleniowe 18_19 WACKER NEUSON PRĄDNICE I SYSTEMY OŚWIETLENIOWE

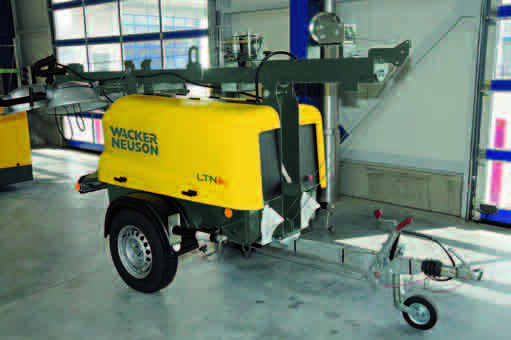

2 Koła, generator oraz maszt oświetleniowy w jednym jednostka o rozjaśniającym działaniu. LTN LTN 6 Tylko w firmie Wacker Neuson: JESZCZE WIĘCEJ OŚWIETLONEJ POWIERZCHNI DZIĘKI OWALNYM REFLEKTOROM. Wieża oświetleniowa LTN 6 łączy w sobie najwyższą wydajność z elastycznością przyjazną dla obsługi. - Cztery wysokociśnieniowe lampy z parami metalu zapewniają oświetlenie dużych powierzchni emitując bardzo jasne światło zbliżone do światła dziennego. - Owalne reflektory emitują światło dyfuzyjne, rozproszone na dużej powierzchni. - Oprawy są ruchome, zawieszone pojedynczo. - Maszt oświetleniowy osiąga kąt obrotu 360º. - Trzy wsporniki ułatwiają prawidłowe ustawienie oraz stabilizację urządzenia na nierównych powierzchniach oraz w czasie silnego wiatru. - Duży zbiornik na paliwo podaruje jasne światło na siedem kolejnych nocy 73 godziny non-stop. 20_21 WACKER NEUSON PRĄDNICE I SYSTEMY OŚWIETLENIOWE - Koła zapewniają łatwy transport wieży oświetleniowej oraz posiadają europejskie dopuszczenie do ruchu drogowego. - Elementy obsługi są zestawione w przejrzystej formie na pulpicie sterowniczym. - Lampka sygnalizacyjna identyfikuje ewentualne zakłócenia. - Pulpit sterowniczy jest wyposażony w schuko gniazdko wtykowe z zestykiem ochronnym oraz wyłącznik ochronny. Dlatego uziemienie nie jest potrzebne. Dzięki temu urządzenie można szybko ustawić oraz zapewnić pełną ochronę operatora. - Sprawdzony silnik wysokoprężny wyposażony w świece żarowe gwarantuje bezproblemowy rozruch również w niskich temperaturach. - Opcja automatycznego wyłączenia silnika zabezpiecza silnik przed jego uszkodzeniem powstałym w wyniku niskiego poziomu oleju lub wysokiej temperatury płynu chłodzącego. 1 Owalne reflektory dzięki owalnej formie oświetlają znacznie większą powierzchnię niż reflektory okrągłe. 2 Wnętrze LTN 6L jest łatwodostępne umożliwiając konserwację urządzenia. SYSTEMY OŚWIETLE- NIOWE Wieże oświetleniowe

3 Prosta, praktyczna... oraz maksymalnie jasna: Jednostka podstawowa LBA 1. Obciążenie służy do zapłonu lampy z parą metalu. WYJĄTKOWO PORĘCZNY. LBA 1 Balon oświetleniowy do szybkiego użytkowania: - Niewielka ilość elementów oraz prosta konstrukcja powodują, że balon oświetleniowy jest gotowy do użytkowania już po kilku minutach. - Lampa z parą metalu Watt. - Bardzo jasne światło bez efektu oślepiania zapewnia inteligentna konstrukcja cienia lampy. Dolna strona obciągnięta materiałem tekstylnym rozprasza światło, podczas gdy górna pokryta warstwą aluminium zapewnia wysoką skuteczność świetlną na dole. - Rozproszone światło zapobiega powstawaniu ostrych kontrastów oraz głębokich cieni. - Bez nadmuchiwania: Szybko rozkładana metalowa konstrukcja balonu. - Ekstremalnie małe oraz poręczne opakowanie. - Ręczne obciążenie do zapłonu lampy. - Szerokie zastosowanie produktu z uwagi na łatwość zamocowania, np. na rusztowaniu lub mieszarce asfaltu. 22_23 WACKER NEUSON PRĄDNICE I SYSTEMY OŚWIETLENIOWE Przedstawiony poniżej otwarty balon oświetleniowy jest napinany mechanicznie. Bez nadmuchiwania itp. SYSTEMY OŚWIETLE- NIOWE Balony oświetleniowe

4 Jeszcze wyżej bez efektu oślepiania: Balon oświetleniowy LB 1. LB 1 Wysokość Höhe balonu Balloon m Światło tam, gdzie potrzebne: - Dostarczony z produktem statyw czyni balon oświetleniowy jeszcze bardziej niezależnym. - Dzięki zestawowi odciągowemu balon oświetleniowy jest umocowany na statywie względnie w podłożu w sposób całkowicie bezpieczny wykluczając przewrócenie się. - Lampa z parą metalu wysokiej mocy Watt. - Bardzo jasne światło, bez efektu oślepiania. - Dolna strona cienia lampy obciągnięta materiałem tekstylnym rozprasza światło, podczas gdy górna pokryta warstwą aluminium zapewnia wysoką skuteczność świetlną na dole. - Światło bez efektu głębokich cieni. - Bez nadmuchiwania: Szybko rozkładana metalowa konstrukcja balonu. - Rozłożony statyw osiąga wysokość ponad 5 m umożliwiając oświetlenie jasnym światłem również większych powierzchni. - Dzięki niewielu elementom oraz prostej konstrukcji balon oświetleniowy jest gotowy do użycia już po kilku minutach. - Obciążenie do zapłonu lampy. 24_25 WACKER NEUSON PRĄDNICE I SYSTEMY OŚWIETLENIOWE 0 Lux Luksów Radius Promień mm (natężenie (Lichtintensität światła im Abstand w odległości zum Light od balonu Balloon) oświetleniowego) Natężenie światła LB 1. SYSTEMY OŚWIETLE- NIOWE Balony oświetleniowe

5 Pełen pakiet na potrzeby mobilnego oświetlenia: LBM 1. Wózek transportowy czyni balon oświetleniowy bardziej mobilnym oraz umożliwia jego wszechstronne zastosowanie. ŹRÓDŁO ŚWIATŁA + STATYW + GENERATOR + WÓZEK TRANSPORTOWY LBM 1 Generator wysokiej mocy Wacker Neuson: jego zalety to długi okres użytkowania oraz duży zbiornik na paliwo gwarantujący długą pracę bez przerw na tankowanie. Możliwość użycia zawsze i wszędzie: - Źródło światła, statyw, generator oraz wózek transportowy w jednym. - Światło bez efektu oślepiania: Jasne światło lampy z parą metalu przenika przez przepuszczający światło tekstylny klosz oraz ulega równomiernemu rozproszeniu w otoczeniu. - Światło bez efektu głębokich cieni. - Stabilna rama główna o solidnej konstrukcji. - Statyw z praktyczną korbą. Łączna wysokość w rozłożeniu ponad 3 m. - W razie potrzeby istnieje możliwość wymiany generatora oraz zaadaptowania go do specjalnych wymagań, np. do użycia dodatkowych narzędzi. - Szybki montaż i demontaż możliwy dzięki prostej konstrukcji. - Stabilna budowa pozwala na stosowanie urządzenia we wszystkich warunkach. 26_27 WACKER NEUSON PRĄDNICE I SYSTEMY OŚWIETLENIOWE SYSTEMY OŚWIETLE- NIOWE Balony oświetleniowe

6 Dane techniczne. DANE TECHNICZNE LBA 1 LB 1 D x S x W mm 900 x 900 x x x Maks. / min. wysokość balonu m 6,2 / 2,6 Ciężar roboczy kg 28,4 47,9 Ciężar transportowy kg 34,3 50,1 Temperatura robocza C - 22 do do 35 Typ lampy Para metalu Para metalu Moc lampy W Strumień świetlny lm Oświetlenie (światło na wys. 4 m) m 2 dla 11 luksów Średnica balonu mm Wysokość balonu mm Napięcie (prąd przemienny) V Prąd włączenia A 7,4 7,4 Prąd roboczy A 4,0 4,0 Częstotliwość Hz Typ wtyczki schuko schuko Długość przewodu (od balonu do obciążenia) m 7 7 Długość przewodu (od obciążenia do generatora) m 3 3 DANE TECHNICZNE LTN 6L D x S x W (w pozycji transportowej) mm x x Ciężar roboczy kg 865 Ciężar transportowy kg 767 Maks. wysokość masztu m 9 Poziom hałasu db(a) w odległości 7 m 66 Moc kw 6 Częstotliwość Hz 50 Napięcie znamionowe V 230 Współczynnik mocy cos φ 1 Regulacja napięcia % brak do pełnego obciążenia % Typ lampy metalhalogenowa (W) Oświetlenie m 2 dla 5,4 luksów Izolacja generatora Klasa H Prędkość obrotowa 1/min Generator Typ Bez szczotek Napęd Trzycylindrowy silnik wysokoprężny chłodzony wodą Producent silnika Lombardini Pojemność skokowa cm Maks. moc znamionowa kw (KM) 8,5 (11,4) Przy znamionowej prędkości obr. 1/min 1,500 Moc znamionowa wg ISO 3046 IFN Pojemność zbiornika (paliwa) l 123 Zużycie paliwa l/h 1, DANE TECHNICZNE LBM 1 Wymiary balonu mm 900 x 600 Maks. wysokość statywu mm Strumień świetlny lm Oprawa E40 (przy 230 V) Lampa HQI W Typ lampy Para metalu Moc maksymalna kva 2,36 Moc trwała kva 2,30 Prąd znamionowy A 10,0 Napięcie znamionowe V 230 Współczynnik mocy cos φ 0,9 Producent silnika Honda Pojemność zbiornika (paliwa) l 11,0 Czas pracy przy stałym obciążeniu h 11,8 Gniazdka przyłączeniowe 2 x schuko 230 V, 16 A Wymiary transportowe: D x S x W mm x 700 x Wymiary robocze: D x S x W (maks.) mm x x Waga: wózek + GV 2500A (zatankowany) kg 207,3 Waga: wózek bez generatora kg 156,80 Zastrzega się możliwość zmian w związku ze stałym rozwojem konstrukcji.

7 Wysokiej jakości akcesoria firmy Wacker Neuson. Jakość, która się opłaca. Prądnice oraz systemy oświetleniowe na budowie muszą przede wszystkim jedno: funkcjonować. I w dodatku maksymalnie długo oraz podczas wszelkich warunków pogodowych. Dzięki wysokiej jakości oryginalnym częściom urządzeń Wacker Neuson nie stanowi to problemu. Wręcz przeciwnie, urządzenia i akcesoria Wacker Neuson wykonano specjalnie na potrzeby długiego użytkowania. AKCESORIA Akcesoria 30_31 WACKER NEUSON PRĄDNICE I SYSTEMY OŚWIETLENIOWE

8 Akcesoria do generatorów oraz systemów oświetleniowych. Producent Wacker Neuson. AKCESORIA DO PRZENOŚNYCH GENERATORÓW Wózek transportowy Uchwyt do podnoszenia GV 2500A GV 5000A GV 5003A GV 7000A GV 7003A G 7AI GS 12AI GH 3500 w zakresie dostawy w zakresie dostawy AKCESORIA DO PRZEWOŹNYCH GENERATORÓW Przyczepa z europejskim dopuszczeniem do ruchu Zewnętrzny automatyczny układ niezawodnego zasilania elektrycznego G 22 G 32 G 43 G 66 G 78 AKCESORIA DO BALONÓW OŚWIETLENIOWYCH LBA 1 LB 1 LBM 1 Statyw Przegub kulowy w zakresie dostawy w zakresie dostawy dostępny niedostępny 32_33 WACKER NEUSON PRĄDNICE I SYSTEMY OŚWIETLENIOWE Akcesoria

9 Zasilanie elektryczne dla firmy Wacker Neuson nie stanowi problemu. Duży wybór generatorów w programie produktów Wacker Neuson dostarczy zasilanie elektryczne odpowiednie do każdego zakresu stosowania. Ponadto firma Wacker Neuson zajmuje się produkcją i dystrybucją urządzeń do techniki betonu, młotów elektrycznych, pomp, urządzeń grzewczych, systemów oświetleniowych oraz wszystkiego, czego wymaga realizacja robót na budowie. Fakt ten czyni naszych klientów absolutnie niezależnymi od publicznej sieci energetycznej a postęp procesów roboczych bardziej efektywnym. Prosimy o sprecyzowanie Państwa potrzeb i życzeń dotyczących zakresu stosowania nasi przedstawiciele chętnie udzielą porad oraz dobiorą odpowiedni generator. ZAKRESY STOSOWANIA GENERATORÓW Zakresy stosowania generatorów 34_35 WACKER NEUSON PRĄDNICE I SYSTEMY OŚWIETLENIOWE

10 Przegląd Odbiorniki prądu elektrycznego Napięcie / częstotliwość V / Hz Prąd włączenia A Rodzaj Moc VA GV 2500A GV 5000A GV 7000A GV 5003A GV 7003A G 7AI GS 12AI GH 3500 Napięcie / częstotliwość V / Hz Prąd włączenia A Rodzaj Moc VA GV 2500A GV 5000A GV 7000A GV 5003A GV 7003A G 7AI GS 12AI GH 3500 TECHNIKA BETONU GAZOWE/OLEJOWE URZĄDZENIA GRZEWCZE DO EKSPLOATACJI WENTYLATORÓW IRFU / 50 2,2-10,0 ind IRSE-FU / 50 3,5-6,0 ind FU 1,5/200W 230 / 50 9,0 ind FU 1,8/ / 50 5,0 ind Gazowe urządzenia grzewcze HGM / HGA Olejowe urządzenia grzewcze HD / HI / HM 230 / / 50 FU 4/ / 50 10,0 ind FU 5z 400 / 50 13,2 ind ODWILŻACZE POWIETRZA FUE / 50 9,6 ind FUE / 50 13,0 ind AD 230 / 50 KTU / 50 13,0 ind FUE 6/042/200W(SC) 230 / 50 9,6-14,8 ind SYSTEMY OŚWIETLENIOWE M / 50 4,5 ind M / 50 6,5 ind M / 50 10,0 ind AR 36/6/ / 200 9,0 Balon oświetleniowy 230 / 50 Reflektory halogenowe 230 / 50 ohm Żarówki 230 / 50 ohm IREN / 200 3,5-25,0 IRSEN / 200 3,5-17,3 ELEKTRONARZĘDZIA Wiertarki 230 / 50 ind TECHNIKA ZBROJENIOWA RCP 12_16_20_25_ / 50 5,8-6,8 ind Młoty wiertnicze 230 / 50 ind Tarczówki ręczne 230 / 50 ind Wentylatory 230 / 50 ind RCE 16_20_ / 50 5,3-5,8 ind PIŁY BUDOWLANE/TARCZÓWKI UNIWERSALNE* MŁOTY Piły jednofazowe (1~) EH 6M 230 / 50 7,0 ind EHB 7M 230 / 50 7,0 ind magic 230 / 50 7,5 ind EH 23/ / 50 10,8 ind EH 22/ / 50 6,9 ind POMPY Z SILNIKIEM DWUFAZOWYM (1~) 400 W 230 / 50 ind. 600 pełne obciążenie / rozruch 500 W 230 / 50 ind. 670 pełne obciążenie / rozruch 750 W 230 / 50 ind pełne obciążenie / rozruch BTA / BTA / ATU / ABK / ABH / Piły trójfazowe (3~) BTA / ATU / ABK / ABH / ABK / ABH / ABK / ABH / SPAWARKI ELEKTRYCZNE POMPY Z SILNIKIEM TRÓJFAZOWYM (3~) W 400 / 50 ind pełne obciążenie / rozruch W 400 / 50 ind pełne obciążenie / rozruch W 400 / 50 ind pełne obciążenie / rozruch Do elektrody Ø 2,50 mm 230 / 50 ind Do elektrody Ø 3,25 mm 230 / 50 ind Do elektrody Ø 3,25 mm 400 / 50 ind < 3 < 4 < 4 < 4 < 5 < 6 < W 400 / 50 ind pełne obciążenie / rozruch W 400 / 50 ind pełne obciążenie / rozruch SPAWARKI DO TWORZYWA SZTUCZNEGO W 400 / 50 ind pełne obciążenie / rozruch GRZEJNIKI ELEKTRYCZNE Wentylator podgrzewający HE / Seria Friatec Friamat / Hürner HN-SC / HW-SC 400/L / Hürner HST 300 junior / junior+ / Print/t / * Firma Atika dostępny < 3 mniejszy niż VA < 4 mniejszy niż VA < 5 mniejszy niż VA < 6 mniejszy niż VA 36_37 WACKER NEUSON PRĄDNICE I SYSTEMY OŚWIETLENIOWE
