// Hybrydowa instalacja VRF w radiu w Ulm

Transkrypt

1 EFEKTYWNE ENERGETYCZNIE SYSTEMY KLIMATYZACJI // Hybrydowa instalacja VRF w radiu w Ulm Ponadprzeciętnie efektywna energetycznie, szczególnie wysoki komfort dla użytkowników dzięki indywidualnej regulacji temperatury i brak czynnika chłodniczego w pomieszczeniach, z których korzystają ludzie, to warunki, które stacja radiowa Radio 7 stawia swojej nowej instalacji klimatyzacyjnej.

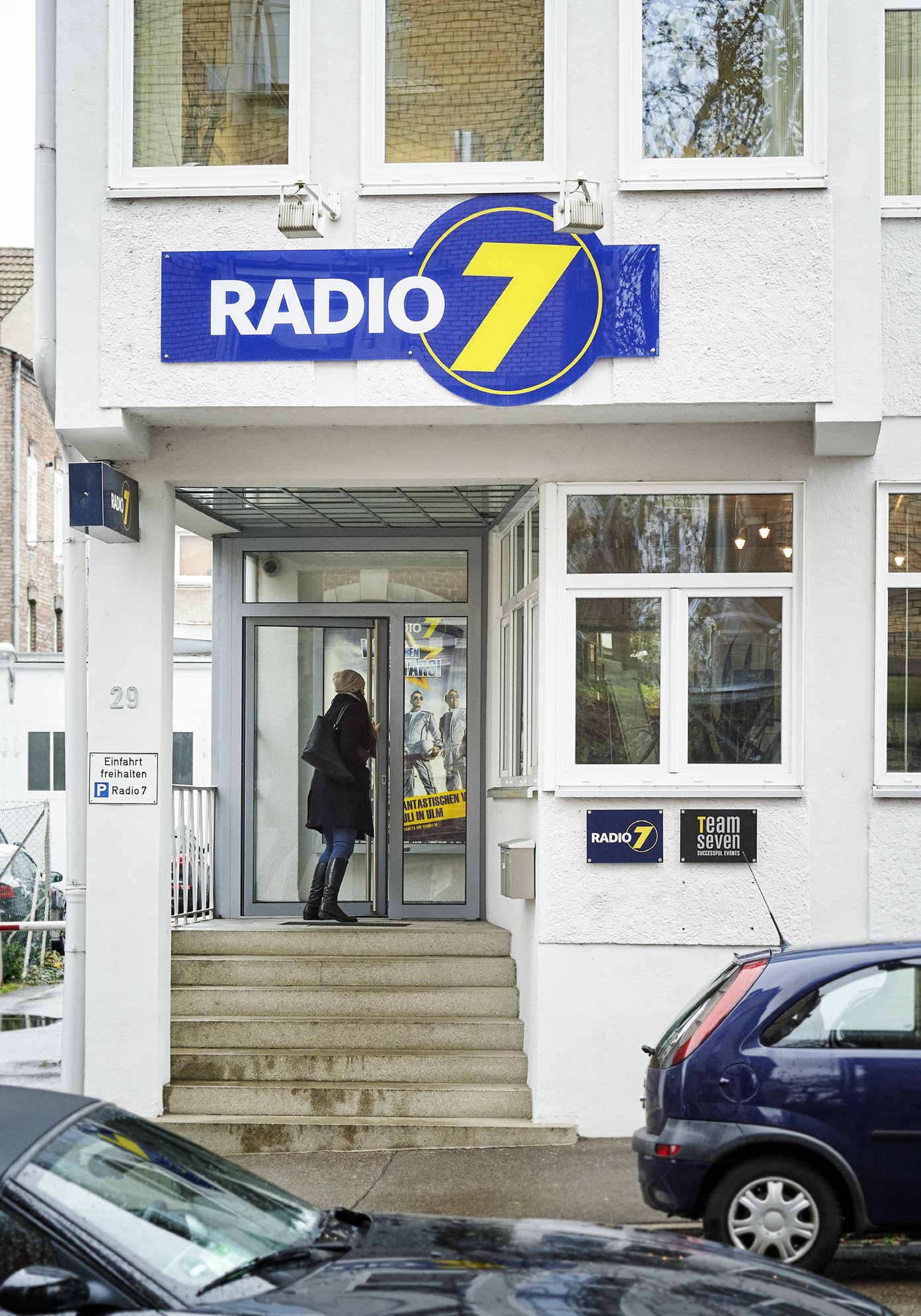

2 // Hybrydowa instalacja VRF w radiu w Ulm Radio 7 instaluje pierwszą instalację hybrydową VRF w Niemczech Nowa i wyjątkowa technologia hybrydowa VRF może spełnić te wymagania. Nowe rozwiązanie klimatyzacyjne oparte jest na systemie 2-rurowym do symultanicznego chłodzenia i grzania oraz do odzysku ciepła oszczędzającego energię. Specjalny rozdzielacz czynnika chłodniczego przenosi energię z czynnika chłodniczego na wodę i transportuje ją do urządzeń wewnętrznych. Radio 7 jest jedną z trzech dużych radiostacji regionalnych w Badenii-Wirtembergii. Prywatnego nadawcę w jego regionie nadawania między Alb a Jeziorem Bodeńskim, Szwarcwaldem i Allgäu słucha codziennie ponad milion słuchaczy (MA 2014 Radio I). 70 pracowników tworzy w czterech oddziałach w Ulm, Aalen, Tuttlingen i Ravensburgu program dla słuchaczy. Z czterech studiów Radia 7 nadawane są aktualne wiadomości oraz kolorowa mieszanka tematyczna z rozrywką i muzyką. Ponadto kierownictwo wcześnie doceniło znaczenie internetu i nieustannie rozszerza swoją ofertę na Facebooku lub You Tubie. Dzięki tym platformom Radio 7 szybko i bezpośrednio komunikuje się z użytkownikami. Wielopiętrowy budynek popularnej stacji radiowej leży w śródmieściu Ulm. Na parterze znajdują się pomieszczenia redakcyjne, dyrekcja programowa oraz studia nagrań i transmisji na żywo dla prowadzących. Górne piętra zajmuje administracja. Z uwagi na wewnętrzne położenie i dopływ dużej ilości ciepła studia są klimatyzowane przez wyposażenie techniczne. Do tej pory zadanie to przejmowało centralne urządzenie wentylacyjne, którego człony cieplne były zasilane przez klasyczne urządzenie chłodnicze.

3 // Hybrydowa instalacja VRF w radiu w Ulm Wadą starego systemu było to, że wszystkie studia nagrań mogły być zaopatrywane w ciepło lub zimno tylko centralnie przez instalację wentylacyjną. Indywidualna regulacja nie była tutaj możliwa. Dla tego we wszystkich studiach było albo ciepło, albo zimno. Teraz diametralnie się to poprawiło dzięki zastosowanemu systemowi hybrydowemu VRF komentuje sytuację pracownik Radio 7. Technologia hybrydowa bezpieczne rozwiązanie Ponadto centralne urządzenie klimatyzacyjne pracowało na czynniku chłodniczym R22. Niezbędnych napraw oraz pracochłonnych prac konserwacyjnych nie można było już przeprowadzać z uwagi na zakaz R22 tłumaczy Tobias Merk, ekspert ds. chłodnictwa i dyrektor Erwin Merk GmbH z Weißenhorn, który kierował i przeprowadzał modernizację. Wymiana nie tylko szkodliwego dla klimatu środka chłodniczego R22, lecz również całego wyposażenia klimatyzacyjnego ze względów komfortu i bezpieczeństwa była pilnie wymagana. Nowa technologia klimatyzacyjna powinna spełniać trzy warunki: Oszczędność energii, a więc zużycie mniejszej ilości energii, przy zachowaniu takiej samej mocy, niż systemy standardowe. Zapewnienie wysokiego komfortu użytkownikowi: odnosi się to przede wszystkim do indywidualnego sterowania temperaturą w poszczególnych studiach nagrań. Trzecim warunkiem było niestosowanie czynnika chłodniczego w pomieszczeniach wykorzystywanych przez ludzi. Takie rozwiązanie oferuje obecnie jedno przedsiębiorstwo na rynku. Producent urządzeń klimatyzacyjnych Mitsubishi Electric stworzył rozwiązanie, który łączy zalety systemu z bezpośrednim wymiennikiem ciepła z zaletami systemu z recyrkulacją wody. W tak zwanej technologii hybrydowej City Multi czynnik chłodniczy cyrkuluje od urządzenia zewnętrznego do rozdzielacza, tak zwanego hybrydowego kontrolera BC, który może być postawiony w określonym pomieszczeniu technicznym lub magazynowym. Tam energia jest przenoszona przez specjalnie zaprojektowane i zoptymalizowane wymienniki ciepła z czynnika chłodniczego do wody jako medium transportowego. Kondycjonowana woda jest przenoszona od kontrolera do urządzeń wewnętrznych, przez co w budynku na korytarzach i w pomieszczeniach czynnik chłodniczy w sieci rur i w urządzeniach klimatyzacyjnych nie jest potrzebny. Projektowanie i wykonanie nowej instalacji klimatyzacyjnej wygląda wyjątkowo prosto, ponieważ producent dopasował do siebie wszystkie hydrauliczne składniki. System hybrydowy VRF korzysta jedynie z dwóch przewodów rurowych i zapewnia prostszy montaż i bezpieczną eksploatację w porównaniu na przykład z 3 rurami lub czterorurowym systemem wody lodowej. Ponadto dodatkowe pompy, zbiorniki lub zawory przełączające nie są konieczne. Przewody rurowe mogą być wymiarowane niemal w taki sam sposób, jak w tradycyjnych systemach VRF. Duża zaleta rozdziału czynnika chłodniczego i obiegu wody przez wymiennik ciepła w rozdzielaczu polega na tym, że w obliczu dalszego zaostrzania zapisów dyrektyw WE odnośnie stosowania czynnika chłodniczego wszystkie elementy, takie jak urządzenia zewnętrzne, przewody rurowe i urządzenia regulacyjne, mogą być dalej wykorzystywane bez konieczności rezygnacji z bezpieczeństwa eksploatacji, komfortu i efektywności energetycznej. Łatwe projektowanie dzięki dopasowanym elementom Z pomocą tej technologii można wykonywać kompletne instalacje do ogrzewania, chłodzenia i przygotowania ciepłej wody użytkowej w oparciu o odnawialne nośniki energii w jednym systemie o mocy chłodniczej od 22,0 do 28,0 kw i mocy grzewczej od 25,0 do 31,5 kw. Sprężarka znajdująca się w urządzeniu zewnętrznym regulowana jest przez inwerter prawie bezstopniowo i udostępnia tylko tyle mocy, ile faktycznie potrzebuje budynek. To samo dotyczy pomp regulowanych przez inwerter w hybrydowym kontrolerze BC, które dopasowują cyrkulującą ilość wody indywidualnie w zależności od

4

5 // Hybrydowa instalacja VRF w radiu w Ulm zapotrzebowania na moc. Pozwala to na użytkowanie bez dodatkowego systemu zbiornika buforowego i dostarczanie podłączonym urządzeniom końcowym potrzebnej ilości energii. W Radio 7 stosowane są urządzenia zewnętrzne serii R2, hybrydowy kontroler BC (rozdzielacz) z ośmioma przyłączami i osiem urządzeń kanałowych do zabudowy. Zainstalowane tutaj urządzenie zewnętrzne typu PURY-EP200YLM-A o mocy chłodniczej 22,4 kw i wydajności grzewczej 25,0 kw wyróżnia wysoka sprawność, która w trybie chłodzenia (SEER) przy uwzględnieniu sezonowych kryteriów pomiarowych wynosi ponad sześć (6,24). Ustawione jest ono w kotłowni i zastępuje stare urządzenie chłodnicze, które wykorzystywało jeszcze szkodliwy dla klimatu czynnik chłodniczy R22. Miejsce ustawienia wynika z małej ilości miejsca na zewnątrz. Zasadniczo zewnętrzne urządzenia klimatyzacyjne mogą być ustawiane również w budynku. Niezbędne jest wtedy zastosowanie odpowiednich środków w celu właściwego prowadzenia powietrza mówi Merk. W piwnicy Radio 7 zasysanie powietrza odbywa się przez wyłączony komin, natomiast wydmuch powietrza następuje przez nowo zainstalowany kanał powietrzny. Indywidualny komfort w połączeniu z odzyskiem ciepła Urządzenia kanałowe do zabudowy kondycjonują wstępnie powietrze doprowadzane do studiów nagrań. Są one zamontowane w suficie podwieszanym na korytarzu i łatwo dostępne na potrzeby prac serwisowych. W zależności od życzenia użytkowników chłodzą lub ogrzewają one dane studio przez kompaktowe kratki nawiewowe. Regulacji dokonuje się przez pilot przewodowy typu PAR 31 MAA, za pomocą którego prowadzący mogą indywidualnie ustawiać temperaturę zależnie od własnych potrzeb. Na tym polega ważna zaleta systemu R2. Każde urządzenie wewnętrzne może niezależnie od innych działać w trybie grzania lub chłodzenia. Ciepło pobierane z chłodzonych pomieszczeń jest wykorzystywane do ogrzewania pomieszczeń z zapotrzebowaniem na ciepło. W ten sposób niewykorzystane ciepło nie jest odprowadzane przez urządzenia zewnętrzne do środowiska, lecz pozostaje w układzie zamkniętym. Dzięki dużemu odzyskowi ciepła łączna sprawność systemu R2 jest znacznie większa w porównaniu z konwencjonalnymi systemami. Można ją jeszcze bardziej zwiększyć przez wykonanie kompletnej klimatyzacji i zastosowanie zoptymalizowanych instalacji i urządzeń regulacyjnych. Różnica wynosi ok procent w porównaniu z tradycyjnymi systemami bez odzysku ciepła. Zarządcę z pewnością interesują duże oszczędności, natomiast u pracowników przeważa potrzeba odczuwalnego wzrostu komfortu. To bardzo przyjemne, gdy każdy w swoim studiu może ustawiać temperaturę, przy której najwydajniej może wykonywać swoją pracę, oszczędzając przy tym energię podsumowuje dyrektor programowy Mike Wagner. Wniosek Studia nadawcze i nagraniowe w Radio 7 w Ulm z uwagi na ich położenie wewnętrzne budynku i dopływ ciepła są klimatyzowane przez wyposażenie techniczne. Do tej pory zadanie to przejmowało centralne urządzenie wentylacyjne i urządzenie chłodnicze, które pracowało z wykorzystaniem niedostępnego już czynnika chłodniczego R22. Wadą starego systemu było to, że wszystkie studia nagrań mogły być zaopatrywane tylko w ciepło lub tylko w zimno. Dlatego zarządcy podjęli decyzję o inwestycji, które musiała spełnić trzy wymagania: Nowa technologia klimatyzacyjna ma oszczędzać energię, zapewniać wysoki komfort użytkownikowi i nie doprowadzać czynnika chłodniczego do pomieszczeń wykorzystywanych przez ludzi. Nowy hybrydowy system VRF łączy w sobie zalety systemu z bezpośrednim wymiennikiem ciepła z zaletami systemu z recyrkulacją wody bez konieczności rezygnacji z bezpieczeństwa eksploatacji, komfortu i efektywności energetycznej. Rozwiązanie to oparte jest na pompie cieplnej R2 VRF firmy Mitsubishi Electric i składa się z urządzenia zewnętrznego R2 serii City Multi, nowego hybrydowego kontrolera BC, który umożliwia połączenie czynnika chłodniczego i wody jako nośników ciepła, oraz urządzeń wewnętrznych, które wyposażono w specjalny wymiennik wodny. Wysoka efektywność energetyczna dzięki odzyskowi ciepła pozwala uzyskać oszczędność energii do 40% w porównaniu z agregatem wody lodowej.
