1 PROGRAM FUNKCJONALNO UŻYTKOWY Dotyczy projektu: Zaprojektowanie i wykonanie robót budowlanych polegających na montażu kompletnych instalacji solarnych oraz pieców na biomasę w ramach projektu: ECO ENERGIA W GMINIE Wg. Wspólnego słownika zamówień CPV: Produkty naftowe, paliwo, energia elektryczna i inne źródła energii Kolektory słoneczne do produkcji ciepła Usługi projektowania architektonicznego Usługi inżynieryjne w zakresie projektowania Roboty instalacyjne wodno kanalizacyjne i sanitarne Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne Roboty instalacyjne w budynkach Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych Instalowanie centralnego ogrzewania Zamawiający: Gmina Janowiec Ul. Radomska Janowiec Opracowanie: KADM Solutions Sp. z o.o. Ul. Sokola Tarnobrzeg Marzec 2014

2 Zawartość opracowania: PROGRAM FUNKCJONALNO UŻYTKOWY 1 1. CZĘŚĆ OPISOWA Opis ogólny przedmiotu zamówienia Charakterystyczne parametry określające wielkość i rodzaj instalacji grzewczych i solarnych Aktualne uwarunkowania wykonania przedmiotu zamówienia Ogólne właściwości funkcjonalno-użytkowe elementów instalacji Opis stanu istniejącego Opis stanu docelowego: OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA Wymagania jakościowe dotyczące materiałów Gwarancja Ogólne warunki wykonania i odbioru robót WYMAGANIA SZCZEGÓŁOWE ZAŁĄCZNIKI: 34 2

3 1. CZĘŚĆ OPISOWA 1.1. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest : opracowanie kompletnej dokumentacji projektowej, we wszystkich wymaganych branżach, dotyczącej montażu kolektorów słonecznych i/lub kotów na biomasę wraz z kominami i niezbędną armaturą kontrolno-pomiarową, wykonanie niezbędnych ekspertyz (np. sprawdzenie nośności dachu, jeśli konieczne), uzyskanie wymaganych prawem wszelkich pozwoleń, zgłoszeń etc, dokonanie zmian w istniejących instalacjach C.O., C.W.U., sanitarnych i elektrycznych, opracowanie specyfikacji technicznych wykonania i odbioru robót, modernizacja instalacji ciepłej wody użytkowej w indywidualnych kotłowniach polegająca na dostawie i montażu kompletnych zestawów solarnych opartych na płaskich kolektorach słonecznych, demontaż istniejących kotłów C.O., montaż kompletnych kotłowni opartych o kotły CO opalane biomasą wraz z odpowiednimi kominami spalinowymi kominami i niezbędną armaturą kontrolno-pomiarową w budynku użyteczności publicznej oraz budynkach indywidualnych, dla mieszkańców gminy Janowiec. Łącznie projekt obejmuje montaż 360 zestawów instalacji solarnych i pieców na biomasę na obiektach prywatnych i 5 zestawów solarnych i pieców na biomasę na budynkach użyteczności publicznej. Szczegółowe wskazanie lokalizacji budynków (adresy i numery działek) objętych projektem wskazano w załączniku nr 2. Instalacje solarna na obiektach użyteczności publicznej zostaną zamontowane w następujących lokalizacjach: Zespół Boisk Sportowych w Janowcu, Centrum Integracji w Janowicach, Zespół Szkół nr 1 w Janowcu, Zespół Szkół nr 2 w Janowcu. 3

4 Głównym zadaniem instalacji solarnej jest wspomaganie podgrzewania ciepłej wody użytkowej. Sposób montażu instalacji solarnej nie może wykluczać jednak przyszłej rozbudowy, a więc zwiększenia mocy lub dodania funkcjonalności polegającej na wspomaganiu centralnego ogrzewania. Zakres zamówienia obejmuje: opracowanie dokumentacji projektowej (projekt budowlano-wykonawczy) niezbędnej do zainstalowania kompletnego zestawu solarnego na potrzeby przygotowania C.W.U i/lub kotów na biomasę wraz z kominami i niezbędną armaturą kontrolno-pomiarową: o wykonanie niezbędnych ekspertyz, o wykonanie inwentaryzacji i wizji lokalnej, o wykonanie projektu konstrukcji pod kolektory słoneczne, o wykonanie projektów kotłowni zakładających montaż kotłów na biomasę wraz z niezbędną armaturą kontrolno-pomiarową i kominami, o wykonanie projektów elektrycznych oraz AKPiA, uzyskanie wymaganych przepisami uzgodnień, pozwoleń, zgłoszeń, zezwoleń, itp., opracowanie specyfikacji technicznych wykonania i odbioru robót, wykonanie robót budowlano-instalacyjnych polegających na montażu kompletnych systemów solarnych oraz kotłów na biomasę wraz z kominami spalinowymi, podłączenie do istniejącej instalacji C.W.U. i/lub C.O. wraz z zaworem mieszającym (antypoparzeniowym do CWU) podłączenie drugiego źródła ciepła do górnej wężownicy zasobnika solarnego w oparciu o wykonaną dokumentację. Elementy związane z wymianą pieców obejmą wykonanie robót w 1 obiekcie użyteczności publicznej, tj. w Zespole Szkół Nr 1 w Janowcu oraz w 64 budynkach prywatnych. W zakres prac wejdzie: demontaż istniejących pieców centralnego ogrzewania, dobór pieca centralnego ogrzewania o mocy odpowiedniej do powierzchni budynku oraz jego stanu technicznego; dobór zbiornika akumulacyjnego i podgrzewacza ciepłej wody użytkowej o pojemności dostosowanej do mocy pieca, stanu i wielkości budynku oraz stanu technicznego wewnętrznej instalacji centralnego ogrzewania; podłączenie zaprojektowanego węzła cieplnego do istniejącej instalacji centralnego ogrzewania oraz zasobnika ciepłej wody użytkowej; montaż zespołu pompowego ze sterowaniem i zasilaniem elektrycznym. 4

5 Zaprojektowane rozwiązania muszą pokrywać zapotrzebowanie na ciepło w 100% w zakresie ogrzewania budynku. Wszelkie uzgodnienia dotyczące zaprojektowanych instalacji przed przedstawieniem ich Zamawiającemu muszą zostać uzgodnione z właścicielem nieruchomości i potwierdzone protokołem uzgodnień lub oświadczeniem właściciela o wyrażeniu zgody na przedstawione rozwiązanie techniczne Charakterystyczne parametry określające wielkość i rodzaj instalacji grzewczych i solarnych. Tabela 1 elementy docelowe projektu: Elementy projektu j.m. Ilość Liczba wykonanych instalacji kolektorów słonecznych szt. 300 Liczba zainstalowanych paneli słonecznych szt. 733 Liczba wykonanych instalacji pieców na biomasę szt. 65 Moc zainstalowana energii cieplnej (dla energii słonecznej) (MW) Moc zainstalowana energii cieplnej (dla energii z biomasy) (MW) MW 1,11 MW 1,66 Tabela 2 elementy projektu dla zamówienia podstawowego: Elementy projektu j.m. Ilość Liczba wykonanych instalacji kolektorów słonecznych szt. 273 Liczba zainstalowanych paneli słonecznych szt. 667 Liczba wykonanych instalacji pieców na biomasę szt. 65 Moc zainstalowana energii cieplnej (dla energii słonecznej) (MW) Moc zainstalowana energii cieplnej (dla energii z biomasy) (MW) MW 1,11 MW 0,97 5

6 Wykonawca w wyniku realizacji projektu zobowiązany jest do osiągnięcia min. w/w wskaźników. Wartość mocy zainstalowanej dla poszczególnych źródeł energii Wykonawca przedstawi Zamawiającemu w załączonym do oferty wyliczeniu opracowanym na podstawie danych zawartych w niniejszym opracowaniu i na podstawie ewentualnych wizji lokalnych. W trakcie realizacji przedsięwzięcia Wykonawca zobowiązany jest na bieżąco, w protokołach odbioru częściowego robót, przedstawiać stan osiągnięcia poziomu mocy zainstalowanej w poszczególnych obiektach. Wg. ilości osób w danym gospodarstwie/obiekcie dobrano odpowiednio poniższe docelowe zestawy solarne: Od 1 do 2 osób : 2 kolektory + zasobnik solarny 200l - 37 szt., Od 3 do 4 osób : 2 kolektory + zasobnik solarny 250l szt., Od 5 do 6 osób : 3 kolektory + zasobnik solarny 350l - 81 szt., Od 7 do 8 osób: 4 kolektory + zasobnik solarny 500l 18 szt., 30 osób : 15 kolektorów + zasobniki solarne o łącznej pojemności min l - 1 szt., Szatnia - stadion Janowiec: 3 kolektory + zasobnik solarne 350 l - 1 szt., Centrum Integracji Janowiec: 2 kolektory + zasobnik solarny 250l - 1 szt., Zespół Szkół nr 1 w Janowcu: 3 kolektory + zasobnik solarny 350l - 1 szt., Zespół Szkół nr 2 w Janowcu 3 kolektory + zasobnik solarny 350l - 1 szt., RAZEM 300 szt. Wg. ilości osób w danym gospodarstwie/obiekcie dobrano odpowiednio poniższe zestawy solarne przewidziane do realizacji w zamówieniu podstawowym: Od 1 do 2 osób : 2 kolektory + zasobnik solarny 200l - 37 szt., Od 3 do 4 osób : 2 kolektory + zasobnik solarny 250l szt., Od 5 do 6 osób : 3 kolektory + zasobnik solarny 350l - 68 szt., Od 7 do 8 osób: 4 kolektory + zasobnik solarny 500l 19 szt., 30 osób : 15 kolektorów + zasobniki solarne o łącznej pojemności min l - 1 szt., Szatnia - stadion Janowiec: 3 kolektory + zasobnik solarne 350 l - 1 szt., Centrum Integracji Janowiec: 2 kolektory + zasobnik solarny 250l - 1 szt., Zespół Szkół nr 1 w Janowcu: 3 kolektory + zasobnik solarny 350l - 1 szt., Zespół Szkół nr 2 w Janowcu 3 kolektory + zasobnik solarny 350l - 1 szt., RAZEM 273 szt. 6

7 Stopień pokrycia energii w skali roku zgodnie z symulacją energetyczną w programie GetSolar lub równoważnym nie może być niższa niż 50% dla wyżej dobranych zestawów solarnych, przy założeniach: Pochylenie : 40º Azymut: 0,00 (południe) Temperatura min. CWU : 45ºC Temperatura max. CWU: 75ºC Do oferty należy dołączyć symulację dokumentującą powyższe dane wykonaną w programie Getsolar lub równoważnym. Kotły na biomasę z kompletną armaturą i kominami spalinowymi wykaz ilości obiektów wg powierzchni ogrzewanej: Zespół Szkół nr 1 w Janowcu: kotłownia / kocioł na biomasę o mocy 350 kw wraz z niezbędnym osprzętem - 1 szt., kotłownia w obiekcie o pow. ogrzewanej do 120 m 2-15 szt., kotłownia w obiekcie o pow. ogrzewanej do 120 do 140 m 2-11 szt., kotłownia w obiekcie o pow. ogrzewanej do 140 do 160 m 2-13 szt., kotłownia w obiekcie o pow. ogrzewanej do 160 do 180 m 2-5 szt., kotłownia w obiekcie o pow. ogrzewanej do 180 do 200 m 2-6 szt., kotłownia w obiekcie o pow. ogrzewanej do 200 do 220 m 2-3 szt., kotłownia w obiekcie o pow. ogrzewanej do 220 do 240 m 2-1 szt., kotłownia w obiekcie o pow. ogrzewanej do 220 do 260 m 2-5 szt., kotłownia w obiekcie o pow. ogrzewanej do 260 do 280 m 2-1 szt., kotłownia w obiekcie o pow. ogrzewanej do 280 do 300 m 2-2 szt., kotłownia w obiekcie o pow. ogrzewanej do 300 do 320 m 2-2 szt., W ramach zamówienia należy zaprojektować instalację odpowiednią do danego obiektu przy założeniu, że zaprojektowane rozwiązania muszą pokrywać zapotrzebowanie na ciepło w 100% w zakresie ogrzewania budynku. Wszelkie uzgodnienia dotyczące zaprojektowanych instalacji przed przedstawieniem ich Zamawiającemu muszą zostać uzgodnione z właścicielem nieruchomości i potwierdzone protokołem uzgodnień lub oświadczeniem właściciela o wyrażeniu zgody na przedstawione rozwiązanie techniczne. Łączna moc zainstalowana dla wszystkich zamontowanych pieców na biomasę nie może być niższa niż kw Specyfikacja zestawów solarnych: 7

8 Tabela 3 : Zestaw od 1 do 4 osób NAZWA ilość j.m. kolektor cieczowy płaski 2 szt zestaw montażowy 1 kpl zestaw łączący 1 kpl naczynie przeponowe 19l 1 szt pompa dwu-drogowa 1 szt konstrukcja nośna na dach skośny/płaski 1 kpl glikol 30 kg 1 szt Sterownik 1 szt automat mieszający (zawór termostatyczny) 1 szt Tabela 4: Zestaw od 5 do 6-ciu osób zasobnik 200 l/250 l 2W 1 szt NAZWA ilość j.m. kolektor cieczowy płaski 3 szt zestaw montażowy 1 kpl zestaw łączący 1 kpl naczynie przeponowe 24l 1 szt pompa dwu-drogowa 1 szt konstrukcja nośna na dach skośny/płaski 1 kpl glikol 30 kg 1 szt Sterownik 1 szt automat mieszający (zawór termostatyczny) 1 szt zasobnik 350l 2W 1 szt Tabela 5: Zestaw od 7 do 8-miu osób NAZWA ilość j.m. kolektor cieczowy płaski 4 szt zestaw montażowy 1 kpl zestaw łączący 1 kpl naczynie przeponowe 24l 1 szt pompa dwu-drogowa 1 szt konstrukcja nośna na dach skośny/płaski 1 kpl 8

9 glikol 30 kg 2 szt Sterownik 1 szt automat mieszający (zawór termostatyczny) 1 szt zasobnik 500l 2W 1 szt Tabela 6: Zestaw powyżej 30 osób NAZWA ilość j.m. kolektor cieczowy płaski 15 szt zestaw montażowy 1 kpl zestaw łączący 1 kpl naczynie przeponowe 100 l 1 szt pompa dwu-drogowa 1 szt konstrukcja nośna na dach skośny/płaski 1 kpl glikol 30 kg 5 szt Sterownik 1 szt automat mieszający (zawór termostatyczny) 1 szt zasobnik 2000l 2W 1 szt Tabela 7: Zestaw dla Stadionu/ Szatni, Zespołu Szkół nr 1 i nr 2: NAZWA ilość j.m. kolektor cieczowy płaski 3 szt zestaw montażowy 1 kpl zestaw łączący 1 kpl naczynie przeponowe 24l 1 szt pompa dwu-drogowa 1 szt konstrukcja nośna na dach skośny/płaski 1 kpl glikol 30 kg 1 szt Sterownik 1 szt automat mieszający (zawór termostatyczny) 1 szt zasobnik 350l 2W 1 szt Tabela 8: Zestaw dla Centrum Integracji Wiejskiej w Janowicach: NAZWA ilość j.m. kolektor cieczowy płaski 2 szt zestaw montażowy 1 kpl zestaw łączący 1 kpl naczynie przeponowe 19l 1 szt pompa dwu-drogowa 1 szt konstrukcja nośna na dach skośny/płaski 1 kpl glikol 30 kg 1 szt Sterownik 1 szt 9

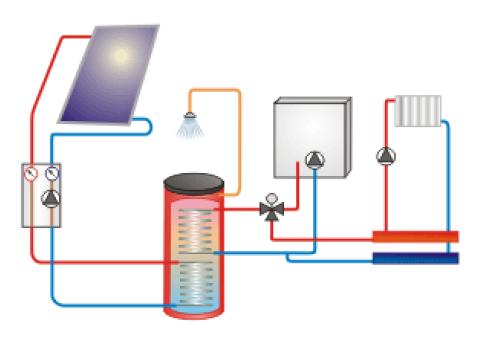

10 automat mieszający (zawór termostatyczny) 1 szt zasobnik 250l 2W 1 szt Łączna docelowa moc zainstalowana wszystkich zamontowanych instalacji solarnych nie może być niższa niż kw Dla przedmiotowego zamówienia łączna moc zainstalowana wszystkich zamontowanych instalacji solarnych nie może być niższa niż 969 kw Rysunek 1 Schemat poglądowy instalacji solarnej Źródło : GetSolar Zakres prac w przypadku kotłów na biomasę: 1. Demontaż istniejącego kotła, 2. Dobór pieca centralnego ogrzewania o mocy odpowiedniej do powierzchni budynku oraz jego stanu technicznego, 3. Dobór zbiornika akumulacyjnego i podgrzewacza ciepłej wody użytkowej o pojemności dostosowanej do mocy pieca, stanu i wielkości budynku oraz stanu technicznego wewnętrznej instalacji centralnego ogrzewania, 10

11 4. Montaż wkładu kominowego zgodnego z wytycznymi producenta kotła grzewczego, 5. Podłączenie zaprojektowanego systemu do istniejącej instalacji centralnego ogrzewania oraz zasobnika C.W.U. i C.O, 6. Montaż zespołu pompowego ze sterowaniem. Specyfikacja kotłów na biomasę i osprzętu: Piec na biomasę - z ceramiczną komorą spalania: - Kotły muszą spełniać kryteria w zakresie granicznych wartości emisji ze spalania paliw stałych wg normy EN 303-5:2012 w zakresie: - dla jednostek o mocy do 20 kw minimum kryteria 3 klasy tej normy, - dla jednostek o mocy powyżej 20 kw minimum kryteria 4 klasy tej normy, - sprawność spalania przy mocy nominalnej min 80% - kocioł musi być wyposażony w wężownicę chłodzącą - Zalecana jest instalacja ze zbiornikami akumulacyjnymi, które pozwalaj ą odebrać nadwyżkę energii produkowanej przez kocioł, a także maksymalizują bez obsługowość kotła oraz jego ekologiczność - Kotły powinny być podłączone przez urządzenie typu Laddomat 21 lub zawór termoregulacyjny typu ESBE w celu osiągnięcia minimalnej temperatury wody powrotnej do kotła na poziomie 65 c. Temperatura robocza kotła musi być utrzymywana na poziomie C. Piec na paliwo podstawowe (pellet drzewny): - Kotły muszą spełniać kryteria w zakresie granicznych wartości emisji ze spalania paliw stałych wg normy EN 303-5:2012 w zakresie: - dla jednostek o mocy do 20 kw minimum kryteria 3 klasy tej normy, - dla jednostek o mocy powyżej 20 kw minimum kryteria 4 klasy tej normy, - sprawność spalania przy mocy nominalnej min 80% - kocioł musi być wyposażony w wężownicę chłodzącą - Zalecana jest instalacja ze zbiornikami akumulacyjnymi, które pozwalaj ą odebrać nadwyżkę energii produkowanej przez kocioł, a także maksymalizują bez obsługowość kotła oraz jego ekologiczność - Kotły powinny być podłączone przez urządzenie typu Laddomat 21 lub zawór termoregulacyjny typu ESBE w celu osiągnięcia minimalnej temperatury wody powrotnej do kotła na poziomie 650C c. Temperatura robocza kotła musi być utrzymywana na poziomie C. 11

12 - kotły powinny być wyposażone w palnik z funkcją automatycznego wygaszania i rozpalania dający możliwość spalania tylko i wyłącznie paliw pochodzących z odnawialnych źródeł energii. - kotły z automatycznym systemem podawania paliwa powinny być wyposażony w ruszt dodatkowy dający możliwość spalania paliw typu: drewno sezonowane, zrębki itp. w przypadku długotrwałej awarii w dostawie energii elektrycznej Zamawiający zobowiązany jest podpisać oświadczenie, że w dostarczonych w ramach zamówienia kotłach zastosowano technologię grzewczą, której źródłem zasilania są wyłącznie paliwa pochodzące z odnawialnych źródeł energii, tj. pallets i brykiet uzyskany wyłącznie z surowców odnawialnych, zrębki, odpady drzewne, słoma itp. Komin: Należy zastosować kominy przeznaczone do kotłów na biomasę. Komin hybrydowy lub wkład kominowy emaliowany uszczelniony sznurem ceramicznym: - Wkład kominowy o średnicy dobranej do mocy pieca i wysokości komina kompletny, wraz z wyczystkami, kształtkami i izolacją termiczną, - Beton klasy B20 do zabetonowania czopy kominowej z osadzeniem wkładu Aktualne uwarunkowania wykonania przedmiotu zamówienia Podane w SIWZ i Programie Funkcjonalno Użytkowym informacje nie zwalniają oferentów z konieczności przeprowadzenia wizji lokalnej części budynków w terenie i uwzględnienia innych nie opisanych uwarunkowań, co potwierdzone zostanie oświadczeniem Wykonawcy. Opracowanie projektowe musi obejmować cały zakres realizowanego zadania. Dokumentacja projektowa powinna być kompletna i spełniać obowiązujące przepisy Prawa Budowlanego, przepisy technicznobudowlane, przepisy powiązane i normy PN-EN Ogólne właściwości funkcjonalno-użytkowe elementów instalacji. 12

13 1.4.1 Opis stanu istniejącego Budynki mieszkalne, jednorodzinne obiekty użyteczności publicznej. Gmina Janowiec nie jest zgazyfikowana i wykorzystuje gaz bezprzewodowy, który jest alternatywą do powszechnie stosowanego spalania gazu ziemnego. Gmina Janowiec jest niezgazyfikowana. Źródłami emisji zanieczyszczeń powietrza są przede wszystkim paliwa stałe i energia elektryczna wykorzystywane w celach grzewczych. Jednak dokładna ilość substancji emitowanych z tych źródeł, jest trudna do określenia z uwagi na bardzo zróżnicowaną moc i sprawność pieców. Zwiększonych stężeń zanieczyszczeń pochodzących z tychże źródeł (np.co2) można się spodziewać jedynie w sezonie grzewczym i w ośrodkach o większej koncentracji zabudowy. Na terenach o zabudowie rozproszonej niska emisja nie ma takiego znaczenia, gdyż istnieją tam lepsze warunki przewietrzania. Niestety, często wraz z węglem oraz przede wszystkim z drewnem, spalane są odpady zawierające bardzo wiele szkodliwych substancji, które w ten sposób przedostają się do powietrza stwarzając zagrożenia dla mieszkańców. Na terenie gminy Janowiec brak jest punktów monitoringu powietrza. Biorąc pod uwagę lokalizację gminy i stopień jej uprzemysłowienia należy przypuszczać, że stan powietrza w gminie jest dobry. Gmina jest poza strefą wpływów Zakładów Azotowych Puławy, ponieważ dominującymi wiatrami są wiatry zachodnie. Powietrze na terenie gminy nie jest zbytnio zanieczyszczone przez pyły i gazy ponieważ nie ma uciążliwych zakładów przemysłowych Opis stanu docelowego: Przewiduje się wykonanie instalacji kolektorów słonecznych w celu przygotowania ciepłej wody użytkowej w okresie całorocznym wraz z montażem kotłów na biomasę. Kolektory słoneczne zlokalizowane będą na dachu budynków mieszkalnych oraz na konstrukcjach zlokalizowanych obok budynków mieszkalnych lub też na elewacji budynku w zależności od ustaleń z właścicielem oraz doboru najefektywniejszej lokalizacji. Przed opracowaniem rozmieszczenia kolektorów słonecznych niezbędna jest wizja lokalna oraz uzgodnienia z właścicielami gospodarstw. Z racji długoletniego okresu trwałości projektu, jak również mając na uwadze zadowolenie mieszkańców zakłada się w projekcie produkty o bardzo wysokiej jakości co potwierdzone jest stosownie jak najdłuższym okresem gwarancji przez producentów urządzeń. 13

14 Minimalne wymagania techniczne i jakościowe, jakim powinna odpowiadać zamawiane w postępowaniu płaskie kolektory słoneczne wraz z osprzętem dodatkowym: a) Kolektor słoneczny - z selektywnym pokryciem absorbera (tlenek glinu lub tlenek tytanu). Konstrukcja wsporcza pod kolektory słoneczne musi być konstrukcją dedykowaną pod proponowane kolektory słoneczne, musi posiadać gwarancję producenta min. 10 lat. W związku z panującymi anomaliami pogodowymi w Polsce, kolektor słoneczny musi posiadać badania wytrzymałościowe na obciążenia mechaniczne zgodnie z normą PN-EN :2006. Badanie te muszą być wykonane przez niezależną jednostkę badawczą. Kolektory słoneczne płaskie muszą posiadać badania (test raport) wydane przez niezależne, akredytowane jednostki badawcze. Kolektory słoneczne powinny charakteryzować się danymi techniczno-eksploatacyjnymi nie gorszymi niż niżej wymienione. Tabela 9 Minimalne parametry decyduj ące o równoważności: Min. moc szczytowa kolektora Parametr Wartość 1476 W Powierzchnia kolektora (brutto/apertura): 2,00 / 1,80 m 2 +/- 5% Max. waga kolektora: 50 kg Min. sprawność optyczna (w odniesieniu do pow. apertury): 80 % Max. współczynnik a1 (w odniesieniu do pow. apertury) 4,00 Max. współczynnik a2 (w odniesieniu do pow. apertury) 0,015 Min. absorbcja: 95%+/- 2% Max. Emisja 5% +/- 2% Układ hydrauliczny: Materiał absorbera: Obudowa: Gwarancja pełna: Grubość szkła: Harfa lub meander (wykonane z miedzi) miedziany lub miedzianoaluminiowy aluminiowa 10 lat 3 mm Max. temperatura stagnacji: 215ºC Zamawiający dopuszcza możliwość odchyleń od założonych wartości wskaźników a1 i a2 (pogorszenie jednego parametru przy jednoczesnej poprawie drugiego) pod warunkiem zachowania ograniczenia związanego z minimalną łączną mocą zainstalowaną i min. Sprawnością oraz przedstawieniu symulacji solarnych sporządzonych w programie GetSolar lub równoważnym potwierdzających uzyskanie nie gorszych efektów ekologicznych od uzyskanych przy pierwotnych parametrach 14

15 Wymienione parametry należy potwierdzić dołączając do oferty pełne sprawozdanie z badań - wydane przez niezależną jednostkę badawczą - wg normy EN Kolektor musi być przebadany zgodnie pkt w/w normy w warunkach zewnętrznych. Kolektor musi posiadać certyfikat Solar Keymark. Kolektor słoneczny musi posiadać pozytywny wynik testu trwałości i niezawodności zgodnie z normą EN ; 2006, a w szczególności: na wysoką temperaturę, ciśnienie, ekspozycja, szok termiczny, przenikanie deszczu, obciążenia mechaniczne. b) Zestaw przyłączeniowy kolektorów słonecznych z odpowietrznikiem - zestaw umożliwiający połączenie odpowiedniej liczby kolektorów w jedną baterię oraz z rurami instalacyjnymi CU lub Inox wraz z odpowietrznikiem. Zestaw połączeniowy musi zapewniać szczelne połączenie kolektorów i instalacji. Zestaw montażowy powinien być skręcany, a nie lutowany zarówno przy połączeniach między kolektorami, jak również przy połączeniu kolektorów z rurociągiem. c) Zbiornik solarny C.W.U. : emaliowany, z otworem rewizyjnym oraz z króćcem umożliwiającym zamontowanie grzałki elektrycznej. Izolacja: pianka PIR min 50mm o współczynniku przenikania ciepła K nie gorszym niż 0,023 Tabela 1 Dane techniczne zbiornika Izolacja : Umiejscowienie czujników temp. : Min. powierzchnia dolnej wężownicy solarnej (200/300l/400/500) Min. powierzchnia górnej wężownicy (200/300l/400/500) Gwarancja Króciec wyj. CWU Poziomowanie zasobnika Min. Średnica zasobnika (200/300l/400/500) Ciśnienie robocze zasobnika i wężownicy pianka bezfreonowa o grubości 50 mm przylgowe 1,1/1,7/2,0/2,3 m2 1,0/1,6/1,6/1,6 m2 min. 5 lat w górnej pokrywie nóżki nastawne 600/600/700/700 mm 10 bar Materiał zasobnika Stal emaliowana Zabezpieczenie Anoda tytanowa lub magnezowa 1 Kołnierz rewizyjny TAK 1 W przypadku zastosowania anody magnezowej Wykonawca powinien przewidzie ć ich wymianę w ramach bezpłatnych przeglądów serwisowych 15

16 d) Grupa pompowa dwudrogowa składająca się z: separatora powietrza manometru termometrów : na zasilaniu i powrocie hamulców grawitacyjnych, zabezpieczających przed cofaniem się ciepła armatury do napełniania i odpowietrzania instalacji zawór separujący obieg napełniania z powrotem zawór bezpieczeństwa 6 bar regulator przepływu 1,5 6 l/min obudowa styropianowa elementy hydrauliczne wykonane z mosiądzu Gwarancja: min. 5 lat wyłączając pompę e) Naczynia przeponowe ciśnieniowe naczynie przeponowe o odpowiedniej pojemności zabezpieczające instalację solarną w momencie zwiększenia objętości płynu solarnego w systemie. Naczynie 19l i 25l musi posiadać uchwyt mocujący przyspawany do naczynia. Naczynia o większej pojemności muszą być wyposażone w nóżki. Membrana wymienna naczynia musi być wykonana z HT EPDM i posiadać wytrzymałość termiczną min. do 130 C. Naczynie wstępnie napełnione: 2,5 bar. Gwarancja: min. 2 lata f) Sterownik solarny z czujnikami komputer sterujący pracą pompy systemu solarnego na zasadzie różnicy temperatur w kolektorze i zasobniku z możliwością płynnej regulacji obrotów pompy. Sterownik musi zapewnić: sterowanie pracą pompy solarnej wg. Pomiarów temperatur na kolektorze i w zasobniku wyświetlanie nastaw na wyświetlaczu regulacja obrotów pompy możliwość sterowania pompą cyrkulacyjną zabezpieczenie przed przegrzaniem kolektorów (odwrócenie obiegu grzewczego) możliwość sterowania grzałką możliwość zliczania energii 3 czujniki Posiadać wyjścia niezbędne do transmisji danych na potrzeby portalu internetowego 16

17 Sterownik musi posiadać możliwość transmisji danych do zewnętrznego portalu internetowego dla potrzeb wizualizacji pracy systemu solarnego Gwarancja: 5 lat g) Płyn solarny - mieszanka glikolu z wodą demineralizowaną o temp. krzepnięcia min. -32 C z inhibitorami korozji., Glikol musi być w 100% biodegradowalny. Nie dopuszcza się do stosowania glikolu na bazie gliceryny odpadowej oraz jakiejkolwiek domieszki glikolu etylenowego. Glikol musi posiadać atest PZH, klasę zagrożenia: 0. Należy dołączyć do oferty aktualną kartę charakterystyki producenta. Wykonawca musi dołączyć do oferty parametry, jakie producent mieszanki glikolu uznaje za dopuszczające do użytku (wartość ph, krzepnięcie, etc.). h) Zestaw montażowy/konstrukcja wolnostojąca - komplet uchwytów z aluminium, umożliwiający montaż kolektorów słonecznych na dachu, elewacji lub jako konstrukcja wolnostojąca. Zestaw montażowy / konstrukcja wsporcza pod kolektory słoneczne musi być konstrukcją dedykowaną pod proponowane kolektory słoneczne Gwarancja: 10 lat i) Kotły na biomasę: Pojedynczy piec C.O. na biomasę (zestaw) będzie zawierał: piec C.O. opalany biomasą (drewno, zrębki, pelety, brykiet, odpady drzewne); zbiornik buforowy C.O. o pojemności odpowiedniej do mocy dobranego pieca i zasobnik ciepłej wody; zasobnik ciepłej wody użytkowej; zespół pompowy wraz ze sterowaniem; komplet orurowania wraz z armaturą przyłączeniową i izolacją cieplną niezbędny do podłączenia wbudowanego pieca do istniejącej instalacji C.O. oraz zasobnika cwu; układ podtrzymania napięcia przy braku zasilania zewnętrznego przez okres min. 3 h wraz z sygnalizacją braku zasilania (sygnał dźwiękowy i świetlny). Minimalne parametry pieców CO na biomasę i elementów towarzyszących: piec na paliwo podstawowe: drewno, zrębki i pelet o mocy odpowiedniej do pokrycia 100% zapotrzebowania na ogrzewanie budynku oraz uzupełnieniu zapotrzebowania na c.w.u.; kotły z automatycznym systemem podawania paliwa powinny być wyposażony w ruszt dodatkowy dający możliwość spalania paliw typu: drewno sezonowane, zrębki itp. w przypadku długotrwałej awarii w dostawie energii elektrycznej 17

18 kotły powinny być wyposażone w palnik z funkcją automatycznego wygaszania i rozpalania dający możliwość spalania tylko i wyłącznie paliw pochodzących z odnawialnych źródeł energii. Paliwem podstawowym będzie Pellet. piece zgazowujące z ceramiczną komorą spalania (dopuszcza się komorę spalania z innych materiałów odpornych na korozję); sprawność nominalna nie mniejsza niż 80%; kotły na biomasę powinny być podłączone przez armaturę hydrauliczną z wbudowanym zaworem termoregulacyjnym, pompą obiegową, zaworem zwrotnym, kulowych zaworów odcinających oraz tarczowych termometrów. Maksymalne ciśnienie robocze 0,25 MPa, nadciśnienie obliczeniowe 0,25 MPa, maksymalna temperatura robocza 90 C (urządzenie typu Laddomat lub równoważne) albo zawór termoregulacyjny typu ESBE w celu osiągnięcia minimalnej temperatury wody powrotnej do kotła na poziomie 65oC. Temperatura robocza kotła musi być utrzymywana na stałym poziomie C. wkład kominowy o średnicy dobranej do mocy pieca i wysokości komina kompletny, wraz z wyczystkami, kształtkami oraz układem odprowadzania kondensatu z wkładu, zbiornik buforowy C.O. o pojemności odpowiedniej do mocy dobranego pieca: - Zabezpieczenie antykorozyjne zbiornika c.w.u. emalią ceramiczną; - Płaszcz zewnętrzny izolowany termicznie pianką PIR 50 mm o współczynniku przenikania ciepła K nie gorszym niż 0,023; - Wbudowany termometr w zbiornik, - Ciśnienie robocze: zasobnik 10 bar; - Zewnętrzny płaszcz zbiornika z tworzywa sztucznego; Zespół pompowy wraz ze sterowaniem, pompa obiegowa c.o. ze sterowaniem: - czujniki temperatury; - manometr; - automatyczna regulacja obrotów pompy; - automatyczne odpowietrzanie; - zawór bezpieczeństwa 6 bar; - izolacja termiczna; - układ automatyki (sterownik) powinien spełnić następujące funkcje: sterować pracą stacji pompowej w zależności od pracy pieca lub pracy ze zbiornika buforowego; sterowanie armaturą w zależności od temperatury wody C.O. oraz temperatury zbiornika buforowego; wyliczać dzienną oraz sumaryczną energię wytworzoną przez piec; 18

19 Komplet orurowania wraz z armaturą przyłączeniową i izolacją cieplną (jeśli wymagana) niezbędny do podłączeni wbudowanego pieca do istniejącej instalacji C.O. oraz zasobnika cwu: - orurowanie z rur stalowych lub miedzianych; - rury muszą być przeznaczonych do stosowania w instalacjach sanitarnych; - łączenie rur miedzianych przy użyciu kształtek miedzianych, lutem twardym; - łączenie rur stalowych przy użyciu kształtek lub spawane; - automatyczny zawór mieszający wodę powrotną zabezpieczający piec przed dopływem zbyt zimnej; - wody powrotnej z instalacji c.o. Układ podtrzymania napięcia dla całej kotłowni przy braku zasilania zewnętrznego przez okres min. 3 h: o zasilacz awaryjny o przebiegu wyjściowym siunusoidalnym o pojemności wystarczającej do podtrzymania pracy układu przez okres min. 3 h. Zamawiający nie wymaga, aby w jednym kotle mogły być spalane wszystkie rodzaje paliw, ale wymaga aby rozwiązania konstrukcyjne palnik uniemożliwiały spalanie paliw innych niż pochodzących ze źródeł odnawialnych. Dlatego dopuszcza się zarówno kotły na paliwo podstawowe którym jest pellet jak i kotły zgazowujące drewno. Wykonawca powinien udokumentować spełnienie w/w wymagań. UWAGA!!! W instalacjach gdzie są przewidziane do montażu kolektory słoneczne i kocioł na biomasę jednocześnie, zaleca się stosować zamiast 2 zasobników (solarny + buforowy) zasobnika buforowego higienicznego z dolną wężownicą (patrz rys nr 2) pod kolektory słoneczne i wężownicą ze stali nierdzewnej do przepływowego podgrzewu CWU. 19

20 Źródło : GetSolar Po zakończeniu montażu pieców wykonane będzie trzykrotne płukanie instalacji oraz próba szczelności na ciśnienie 10 bar (instalacje kolektorów słonecznych) w obecności Inspektora Nadzoru. Wszystkie elementy systemu solarnego/grzewczego muszą spełniać wymagania oraz posiadać znakowanie zgodne z obowiązującą w RP ustawie Prawo Budowlane. Wykonawca musi także zapewnić: Instalację miedzianą CU lub Inox - rurociągi łączące baterię płaskich kolektorów słonecznych z zasobnikiem solarnym i grupą pompową o odpowiednich średnicach (dobranych wg. przepływów i ilości kolektorów). Długość rurociągów (zasilanie i powrót) musi zapewnić prawidłowe funkcjonowanie systemu solarnego oraz kompensację naprężeń termicznych. Rurociąg musi posiadać aprobatę techniczną. Izolację termiczną rurociągów izolacja przeznaczona do stosowania na rurociągi miedziane lub Inox (stal nierdzewna) o podwyższonej odporności termicznej min. 140ºC, np. typ HT. Izolacja musi nadawać się do montażu na zewnątrz (warunki atmosferyczne, odporna na promieniowanie UV, zabezpieczona przed ptactwem) i wewnątrz budynku. Podczas prowadzenia rurociągu w kominie izolacja powinna być na tyle mocna, aby nie została uszkodzona. Otulina powinna być w możliwie jak najdłuższym odcinku, tak aby było jak najmniej połączeń, a jeśli już to należy zabezpieczać połączenia w taki sposób, aby niwelować mostki termiczne (połączenia 20

21 izolować podwójnie). Jeśli kolektory będą montowane na ziemi należy zastosować rurociągi preizolowane, nadające się do montażu w gruncie. Grubości izolacji dla poszczególnych przekrojów rur przewodów powinna być zgodna z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 5 lipca 2013 r. z późniejszymi zmianami. z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 5 lipca 2013 r. Armatura niezbędną armaturę kontrolno-pomiarową do prawidłowego funkcjonowania systemu solarnego i kotłowni opartych na kotłach na biomasę, Rurociągi grzewcze rurociągi łączące kotły z zasobnikami, instalacją sanitarną, itd. Wszystkie rurociągi muszą być zaizolowane celem ograniczenia strat. Instalację odgromową kolektorów słonecznych w przypadku, gdy taka istnieje w danym budynku, Uziemienie baterii kolektorów słonecznych, Napełnienie, odpowietrzenie i odpowiednie wyregulowanie przepływu cieczy wg. instrukcji producenta kolektorów słonecznych. Przeszkolenie każdego użytkownika instalacji solarnej z zakresu bezpieczeństwa i prawidłowej obsługi instalacji kolektorów słonecznych. Serwis gwarancyjny w okresie 10 lat od daty odbioru końcowego instalacji, obejmujący także niezbędne przeglądy gwarancyjne w okresie 5 lat od daty odbioru końcowego. W przypadku zgłoszenia reklamacji Wykonawca zapewni dojazd ekipy serwisowej w okresie 24h od zgłoszenia. 2. OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA 2.1. Wymagania jakościowe dotyczące materiałów Zamawiający wymaga, aby przy wykonywaniu robót budowlanych stosować wyroby, które zostały dopuszczone do obrotu oraz powszechnego lub jednostkowego stosowania w budownictwie. Wszystkie niezbędne elementy powinny być wykonane w standardzie i zgodnie z obowiązującymi normami. Wszystkie elementy muszą być fabrycznie nowe Gwarancja Zamawiający wymaga następującego okresu gwarancji: 21

22 - na wykonane roboty montażowe 5 lat, od dnia odebrania przez Zamawiającego robót montażowych i podpisania protokołu końcowego. Gwarancja na urządzenia: - Kolektory słoneczne - 10 lat (potwierdzone oświadczeniem producenta) - Zestawy montażowe i przyłączeniowe - 10 lat. - Zbiorniki solarne i CWU - 5 lat. - grupy pompowe solarne 2-wu drogowe 5 lat z wyłączeniem pompy - kotły na biomasę 5 lat z wyłączeniem palnika i sterownika - 2 lata na podzespoły kotła: palnik i sterownik. - Pozostały asortyment 5 lat Zamawiający wymaga przeprowadzenia przez Wykonawcę bezpłatnych przeglądów instalacji solarnej w okresie 5 lat z częstotliwością, jaką wymaga dany producent poszczególnych elementów instalacji solarnej aby gwarancja została zachowana. Jeżeli warunki gwarancji wymagają dokonania obowiązkowej cyklicznej wymiany jakichkolwiek podzespołów, elementów itp. Wykonawca powinien przewidzieć ich wymianę w kosztach bezpłatnych przeglądów. Zamawiający zastrzega sobie, że w/w przegląd kolektorów słonecznych musi być wykonany w dzień słoneczny. Przegląd musi polegać co najmniej na sprawdzeniu: - stanu technicznego kolektorów, - nastaw w automatyce, - ciśnieniu w instalacji i w naczyniach przeponowych, - wartości przepływów, - odporności na zamarzanie mieszanki glikolu, - współczynnika ph mieszanki glikolu, - w razie konieczności wymiana mieszanki glikolu, - wymianę elementów przewidzianych do obowiązkowej wymiany podczas przeglądów serwisowych. Przegląd techniczny instalacji musi zostać udokumentowany i opatrzony pieczęcią wykonawcy, zgodnie z zaleceniami producentów poszczególnych komponentów. Każdy rodzaj robót, w którym znajdą się zakwestionowane przez Inspektora Nadzoru materiały, Wykonawca wykonuje na własne ryzyko. 22

23 Wykonawca musi dołączyć do oferty oświadczenie o akceptacji proponowanej mieszanki glikolu (skład chemiczny) przez producenta kolektorów słonecznych, zasobników, grup pompowych oraz rurociągów celem utrzymania ważności gwarancji na w/w komponenty Ogólne warunki wykonania i odbioru robót Przedmiot zamówienia zostanie zrealizowany z materiałów wykonawcy. Wykonawca będzie zobowiązany do przyjęcia odpowiedzialności od następstw i za wyniki działalności w zakresie: organizacji robot, zabezpieczenia osób trzecich, ochrony środowiska, warunków BHP, warunków bezpieczeństwa ruchu drogowego związanego z wykonaniem zadania, zabezpieczeniem terenu robót, Wyroby budowlane i instalacyjne, stosowane w trakcie wykonywania robót budowlanych, mają spełniać wymagania polskich przepisów prawa, a wykonawca będzie posiadał dokumenty potwierdzające, że zostały one wprowadzone do obrotu zgodnie z ustawą o wyrobach budowlanych i posiadają wymagane parametry. Zamawiający przewiduje bieżącą kontrolę wykonywanych robót. W celu zapewnienia współpracy z wykonawcą i prowadzenia kontroli wykonywanych robót zamawiający przewiduje ustanowienie osoby upoważnionej do kontaktów oraz inspektora nadzoru inwestorskiego. Kontroli będą podlegały w szczególności: rozwiązania projektowe w aspekcie ich zgodności z programem funkcjonalno-użytkowym oraz warunkami umowy, stosowane gotowe wyroby instalacyjne w odniesieniu do ich zgodności z programem funkcjonalno-użytkowym, stosowane gotowe wyroby budowlane w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w programie funkcjonalno - użytkowym jakość i dokładność wykonania prac, prawidłowość funkcjonowania zamontowanych urządzeń i wyposażenia, prawidłowość połączeń funkcjonalnych, sposób wykonania przedmiotu umowy w aspekcie zgodności wykonania z, programem funkcjonalno-użytkowym i umową. 23

24 Zamawiający ustala następujące rodzaje odbiorów: odbiór końcowy. Do odbioru końcowego wykonawca dołączy szczegółowe karty informacyjne dla każdej instalacji wskazujące: - zainstalowaną moc dla danej instalacji (W/m 2 ) - prognozowaną oszczędność energii (kwh/rok) uzyskaną dzięki instalacji - prognozowaną redukcję emisji CO 2 (kg CO 2 /rok) uzyskaną dzięki instalacji (uwzględniającą typ paliwa stosowanego do ogrzewania cwu poza sezonem) Wykonawca będzie zobowiązany do wykonania i utrzymania w stanie nadającym się do użytku oraz likwidacji wszystkich robót tymczasowych niezbędnych do realizacji przedmiotu zamówienia. Zamawiający oświadcza, że posiada prawo do dysponowania wskazanymi w niniejszym programie nieruchomościami na cele budowlane i nie ma przeszkód w realizacji zamierzenia. Wykonawca jest zobowiązany zrealizować przedmiot zamówienia spełniając wymagania ustawy Prawo budowlane (tekst jedn. Dz. U. z 2006r., Nr 156, poz z późn. zm.), rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002r., Nr 75, poz. 690 z późn. zm.), innych ustaw i rozporządzeń, Polskich Norm, zasad wiedzy technicznej i sztuki budowlanej. Zamawiający wymaga od wykonawcy opracowania i przedłożenia do oceny dokumentacji projektowej, wcześniej ustalonej z użytkownikiem instalacji solarnej. Zamawiający zgłosi swoje uwagi do proponowanych rozwiązań i wyda zalecenia do uwzględnienia w projekcie budowlanym. W trakcie procedury odbiorowej Wykonawca dostarczy Zamawiającemu kompletne instrukcje obsługi zainstalowanych urządzeń i aparatury. Zamawiający przed realizacją projektu wymaga dostawy i montażu 1 zestawu solarnego we wskazanym miejscu, celem weryfikacji przez inspektora nadzoru każdej części składowej. Wykonawca przystąpi do realizacji niniejszego zadania po: - akceptacji wszystkich komponentów systemu próbnego przez inspektora nadzoru, - przekazaniu dokumentacji projektowych i zaakceptowaniu ich przez Zamawiającego, - przeprowadzeniu spotkań informacyjnych z użytkownikami instalacji, - przekazaniu przez Zamawiającego terenu robót budowlanych. 3. WYMAGANIA SZCZEGÓŁOWE 3.1. Przedmiot wykonania robót budowlanych 24

25 Roboty przygotowawcze: - ustawienie oznakowania informacyjnego oraz ostrzegawczego, Roboty budowlano-montażowe: - montaż płaskich kolektorów słonecznych na konstrukcji przeznaczonej do odpowiedniego dachu lub jako konstrukcji wolnostojącej, - montaż zasobnika C.W.U. z automatem mieszającym wraz z zestawem zabezpieczenia (naczynie przeponowe o odpowiedniej pojemności, zawór odcinający, armatura towarzysząca) - podłączenie drugiego źródła ciepła do górnej wężownicy a jeśli brak drugiego źródła ciepła należy przewidzieć grzałkę elektryczną wraz z odpowiednią dla niej instalacją elektryczną, - montaż rurociągów CU lub Inox między kolektorami, grupą pompową a zasobnikiem C.W.U. - montaż czujników temperatury w kolektorach i zbiorniku z zabezpieczeniem przeciw wypadaniu i wilgoci, - montaż instalacji elektrycznej z zabezpieczeniem do sterownika i grupy pompowej, - montaż solarnej grupy pompowej, - montaż izolacji termiczna instalacji typ HT, - płukanie i przeprowadzenie prób szczelności całej instalacji solarnej, - napełnianie instalacji czynnikiem solarnym (mieszanka glikolu z wodą), - odpowietrzenie instalacji, - wykończenie zgodnie ze stanem pierwotnym okolic przejść instalacji (tynk/ocieplenie elewacji, przejścia przez ściany/stropy/dach) - zaprogramowanie i uruchomienie układu automatyki, - montaż armatury towarzyszącej, niezbędnej do prawidłowego funkcjonowania systemu solarnego, - instalacja odgromowa i uziemiająca baterię kolektorów, wymagana tylko wówczas, gdy taka instalacja już w budynku istnieje, - wypełnienie i przekazanie Zamawiającemu kart gwarancyjnych, - przeszkolenie personelu z zakresu obsługi systemu solarnego. Montaż systemu solarnego musi zostać przeprowadzony zgodnie z zaleceniami wszystkich producentów poszczególnych komponentów. W/w zalecenia w postaci instrukcji montażu, wykonawca przekaże Zamawiającemu. Wszystkie urządzenia użyte do realizacji niniejszego projektu muszą być nowe. 25

26 3.2. Przedmiot technologia wykonania instalacji solarnej Technologia wykonania instalacji solarnej do wspomagania podgrzewu C.W.U. powinna być wykonana z elementów kompatybilnych ze sobą tj.: kolektorów słonecznych, uchwytów montażowych pod kolektory, zasobników C.W.U., pomp, armatury itp., z elementów prefabrykowanych takich jak rurociąg miedziany, stalowy, Inox, rurarz preizolowany, izolacje itp. Łączenie poszczególnych elementów powinno odbywać się poprzez lutowanie twarde oraz połączenia spawane, skręcane gwintowe, alternatywnie kołnierzowe Założenia do projektowania: Wykonawca zobowiązany jest do opracowania dokumentacji projektowej, uzyskania w imieniu zamawiającego wszystkich niezbędnych uzgodnień i dokumentów technicznych potrzebnych do wykonania przedmiotu zamówienia. Zamawiający wymaga również przedłożenia do akceptacji rysunków wykonawczych i szczegółowych specyfikacji technicznych wykonania i odbioru robót instalacyjnych i budowlanych przed ich skierowaniem do realizacji, w aspekcie ich zgodności z ustaleniami Programu Funkcjonalno- Użytkowego i umowy. Wykonawca musi każdy projekt uzgodnić i omówić z użytkownikiem instalacji, na co zostanie sporządzony stosowny protokół. Użytkownik musi być świadomy wyboru np. lokalizacji kolektorów słonecznych i związanych z tym konsekwencji. Ponadto wykonawca powinien zapewnić wykonanie: - harmonogramu realizacji inwestycji w uzgodnieniu z Zamawiającym, - harmonogramu płatności w uzgodnieniu z Zamawiającym, - planu organizacji i technologii robót, W przypadku budynków wpisanych do rejestru zabytków lub znajdujących się w obrębie wpisanego do rejestru zabytków układu urbanistycznego obowiązywać będą przepisy Ustawy z dnia r. O ochronie zabytków i opiece nad zabytkami (art. 36 ust. 1 pkt 10 Dz.U. nr 162/2003 poz z późn. zm.). Zgodnie z w/w Ustawą pozwolenia wojewódzkiego konserwatora zabytków wymaga umieszczenie na zabytku wpisanym do rejestru urządzeń technicznych, tablic, reklam oraz napisów. Montowane na takich obiektach zestawy kolektorów słonecznych wymagać będą uzyskania pozwolenia konserwatorskiego w formie decyzji administracyjnej wydanej na wniosek właściciela lub posiadacza nieruchomości objętej projektem (wytyczne konserwatorskie w sprawie montażu instalacji solarnych z dnia r. stanowią załącznik do niniejszego PFU) 26

27 Wytyczne projektowe: Kąt pochylenia kolektorów słonecznych - należy zastosować optymalny kąt pochylenia, niezmienny dla ekspozycji kolektora w ciągu całego roku, zawierający się w przedziale od 50 do 30. Optymalnie 40. Kąt azymutu kolektorów słonecznych - należy zastosować optymalny kąt azymutu względem kierunku południowego, z ewentualnym odchyleniem (max do 30º), gwarantującym wymaganą sprawność i efektywną pracę instalacji solarnych w skali całego roku. W celu zbilansowania strat spowodowanych złą lokalizacją należy odpowiednio powiększyć powierzchnię zestawu solarnego, projekt powinien zawierać układ usytuowanych w pomieszczeniu kotłowni urządzeń do podgrzewania CWU, projekt powinien przewidywać wpięcie instalacji kolektorów słonecznych w istniejącą instalację ciepłej wody użytkowej wraz z termostatycznym zaworem mieszającym, projekt musi zawierać emaliowany zasobnik wraz z zabezpieczeniem przed wzrostem ciśnienia w postaci naczynia przeponowego z wymaganą armaturą, projekt musi zawierać informację na temat ciśnienia, jakie instalator ma ustawić w danej instalacji, projekt musi zawierać informację na temat ciśnienia, jakie instalator ma ustawić w naczyniach przeponowych, projekt musi zawierać informacje na temat nastaw sterownika/ów, jakie instalator ma wykonać, projekt musi zawierać informacje na temat przepływu w instalacji, jaki ma ustawić instalator na rotametrze, przewody hydrauliczne - rurociągi, w których będzie płynął czynnik solarny powinny być wykonane z rur miedzianych lub ze stali nierdzewnej. Izolacja z materiału izolacyjnego o odpowiedniej grubości i odporności termicznej zgodnie z obowiązującymi Polskimi Normami, izolacja wewnątrz i na zewnątrz budynku z powinna być wykonana z materiałów cechujących się przede wszystkim wysoką wytrzymałością na zmiany temperatury, promieniowanie UV, wilgoć oraz niskim współczynnikiem przenikalności cieplnej, np. izolacja z pianki na bazie kauczuku, przewody prowadzone po dachu lub na zewnątrz muszą zostać dodatkowo zabezpieczone rękawem aluminiowym lub ocynkowanym, przewody instalacji należy układać z zachowaniem odpowiednich spadków ułatwiających odpowietrzanie instalacji, szczególności przy zastosowaniu rur karbowanych, projekt powinien zawierać niezbędne obliczenia, rysunki: schematy i rzuty, karty katalogowe podstawowych urządzeń oraz wszelkie oświadczenia wymagane prawem, 27

28 projekt konstrukcji wsporczej kolektorów powinien zawierać rysunki oraz obliczenia w celu ustawienia baterii kolektorów słonecznych pod optymalnym kątem. Zamawiający przewiduje montaż kolektorów słonecznych na dachu budynku, elewacji oraz na konstrukcjach wsporczych obok budynku (na ziemi). Konstrukcja powinna być wykonana z aluminium, odporna na korozję i promieniowanie UV bez konieczności stosowania powłok i farb zabezpieczających, projekt musi zawierać informację odnośnie odpowiedniej nośności istniejących konstrukcji dachowych celem przeniesienia dodatkowych obciążeń: kolektorów, śniegu, wiatru, jeśli jest wymagane wzmocnienie konstrukcji dachu, należy takie rozwiązanie zaprojektować, układ hydrauliczny rurociągów solarnych powinien być prowadzony zgodnie z prawem Tichelmanna. Należy zabezpieczyć pokrycie dachu lub elewację (w zależności gdzie będą prowadzone rurociągi) przed przeciekaniem na skutek wiercenia wszelakich otworów, armatura i urządzenia towarzyszące powinny odpowiadać warunkom pracy (ciśnienie, temperatura) instalacji, w której są zainstalowane, należy przewidzieć miejsce obsługowe dla wszystkich projektowanych urządzeń i armatury, szczególnie przy lokalizacji zasobników CWU, miejsca łączeń izolacji należy dodatkowo zaizolować aby uniknąć mostków termicznych, wszystkie urządzenia i komponenty muszą spełniać wymagania polskich przepisów a w szczególności ustawy Prawo budowlane, projekt musi zawierać prawidłowe rozwiązanie przekazywania ciepła do górnej wężownicy z drugiego źródła ciepła, jeśli wymagana jest dodatkowa pompa C.O., to należy ją uwzględnić, w wypadku prowadzenia rurociągów w ziemi, należy bezwzględnie stosować rury preizolowane, przejście przez dach należy realizować za pomocą przejść dachowych wykonanych z laminatu poliestrowego, nie dopuszcza się przejść gumowych, projekt musi zawierać rozwiązanie zabezpieczające przed grawitacyjnym i kapilarnym cofaniem się ciepła z zasobnika C.W.U. do instalacji C.O. i do kolektorów. zaprojektowane rozwiązania (kotłownie) muszą pokrywać zapotrzebowanie na ciepło w 100% w zakresie ogrzewania budynku. Wszelkie uzgodnienia dotyczące zaprojektowanych instalacji przed przedstawieniem ich Zamawiającemu muszą zostać uzgodnione z właścicielem nieruchomości i potwierdzone protokołem uzgodnień lub oświadczeniem właściciela o wyrażeniu zgody na przedstawione rozwiązanie techniczne. 28

29 bufor powinien być dobrany o odpowiedniej pojemności względem mocy kotła, technologii oddawania ciepła (typ grzejników, ogrzewanie podłogowe, ścienne etc.), zapotrzebowania na ciepło (bilans cieplny), zapotrzebowania na CWU, Moc kotła musi odpowiadać wielkości obiektu, tzn. pokrywać (bilansować) jego straty cieplne, Moc kotła musi odpowiadać także aktualnej pojemności cieplnej danej instalacji, Moc kotła należy dobierać wg. wzoru: Straty Cieplne Obiekt [kw] = Objętość grzewcza [m³] x współczynnik K [kw/m³] Projekt powinien obejmować wysokosprawny kocioł na biomasę oraz płaski kolektor słoneczny o parametrach nie gorszych niż wymienione w niniejszej dokumentacji Dokumentacja projektowa musi być opracowana w stanie kompletnym z punktu widzenia celu, któremu ma służyć, minimalnie projekt powinien zawierać: opis budowlany, warunki techniczne oraz rysunki Uwagi końcowe W celu oszacowania i wyceny zakresu robót przedmiotu zamówienia należy kierować się : a) wynikami wizji lokalnej i inwentaryzacji własnych, b) wynikami opracowań własnych, c) zapisami niniejszego programu funkcjonalno-użytkowego. Wykonawca musi liczyć się z sytuacja, że rodzaje robót i ilości wg programu funkcjonalnoużytkowego mogą ulec zmianie po opracowaniu dokumentacji projektowej. Szczegółowe rozwiązania wpływające na zwiększenie zakresu i ilości robót stanowią ryzyko Wykonawcy i nie będą traktowane jako roboty dodatkowe. 4. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTOWANIEM I WYKONANIEM ZAMÓWIENIA - Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane ( t.j. Dz. U poz. 1409); - Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego ( tj. Dz.U poz. 1129); - Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego ( Dz.U poz. 462 z późn. zm.); 29
