1 _ Instrukcja eksploatacji
2

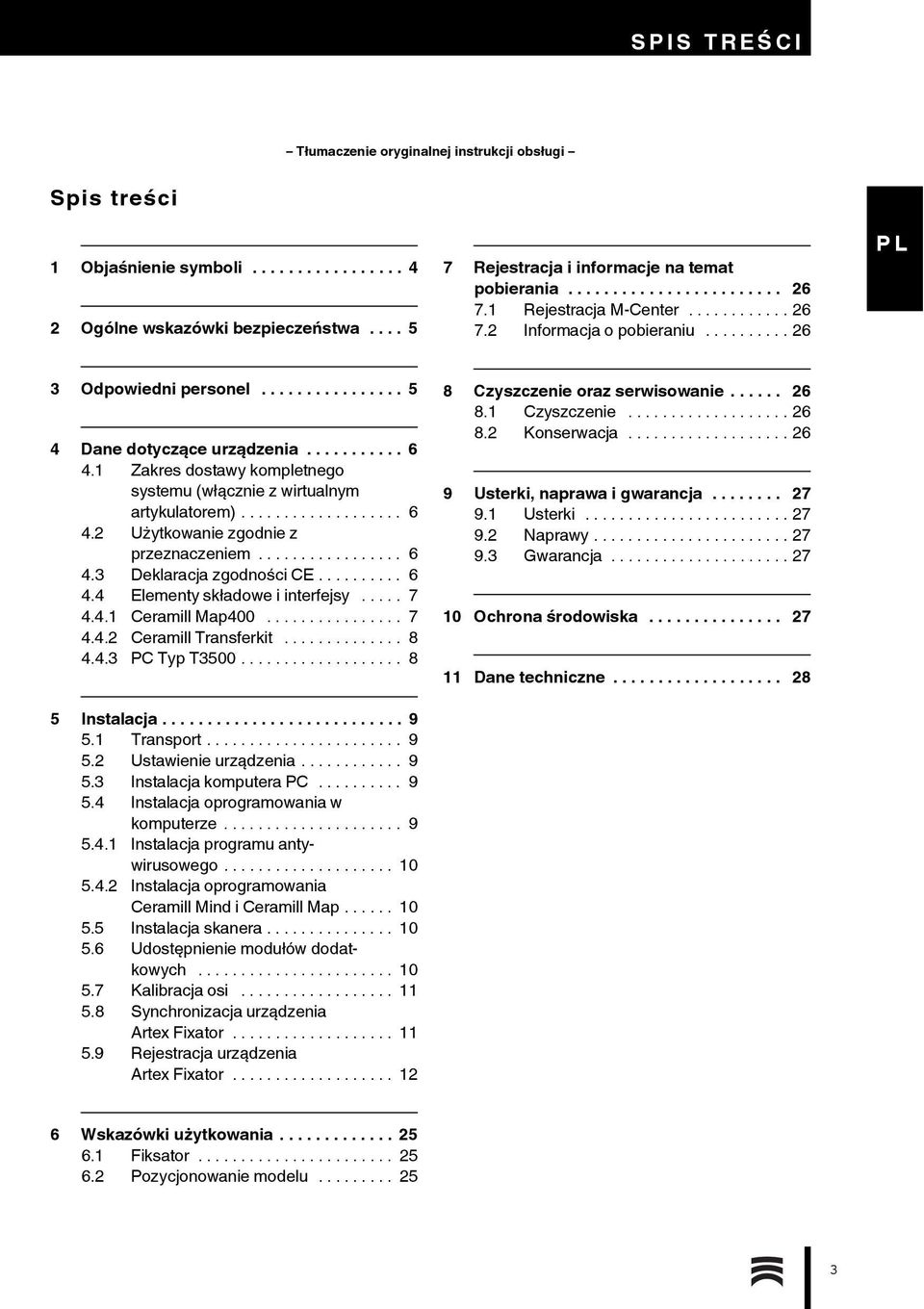

3 SPIS TREŚ CI Tłumaczenie oryginalnej instrukcji obsługi weiß nichtpl Spis treści 1 Objaśnienie symboli Ogólne wskazówki bezpieczeństwa Rejestracja i informacje na temat pobierania Rejestracja M-Center Informacja o pobieraniu Odpowiedni personel Dane dotyczące urządzenia Zakres dostawy kompletnego systemu (włącznie z wirtualnym artykulatorem) Użytkowanie zgodnie z przeznaczeniem Deklaracja zgodności CE Elementy składowe i interfejsy Ceramill Map Ceramill Transferkit PC Typ T Instalacja Transport Ustawienie urządzenia Instalacja komputera PC Instalacja oprogramowania w komputerze Instalacja programu antywirusowego Instalacja oprogramowania Ceramill Mind i Ceramill Map Instalacja skanera Udostępnienie modułów dodatkowych Kalibracja osi Synchronizacja urządzenia Artex Fixator Rejestracja urządzenia Artex Fixator Czyszczenie oraz serwisowanie Czyszczenie Konserwacja Usterki, naprawa i gwarancja Usterki Naprawy Gwarancja Ochrona środowiska Dane techniczne Wskazówki użytkowania Fiksator Pozycjonowanie modelu
4 OBJAŚ NIENIE SYMBOLI 1 Objaśnienie symboli Wskazówki ostrzegawcze Wskazówki ostrzegawcze oznaczane są symbolem w postaci trójkąta ostrzegawczego o barwnym tle i dodatkowo ujmowane w ramkę. W przypadku zagrożeń prądem elektrycznym wykrzyknik w trójkącie zastąpiony zostanie symbolem błyskawicy. Słowa sygnałowe znajdujące się na początku każdej wskazówki bezpieczeństwa określają rodzaj i stopień skutków, jakie mogą mieć miejsce, gdy odpowiednie środki ostrożności nie zostaną podjęte. _ Wskazówka: oznacza, że może nastąpić szkoda rzeczowa. _ OSTROŻNIE oznacza, że istnieje ryzyko wystąpienia lekkich lub średnich obrażeń ciała. _ OSTRZEŻENIE oznacza, że istnieje ryzyko wystąpienia ciężkich obrażeń ciała. _ NIEBEZPIECZEŃSTWO oznacza, że ma miejsce zagrożenie życia. Pozostałe symbole zawarte w instrukcji Symbol Znaczenie Punkt opisujący działanie _ Punkt listy Podpunkt opisujący działanie lub podpunkt listy [3] Liczby ujęte w nawiasy kwadratowe odnoszą się do oznakowań w ilustracjach Tab. 1 Pozostałe symbole na urządzeniu Symbol Znaczenie Przyłącze USB (gniazdo typu B) Bezpiecznik Tab. 2 Ważne informacje Ważne informacje, nie oznaczające niebezpieczeństwa dla ludzi bądź rzeczy oznaczane są ukazanym obok symbolem. Dodatkowo znakowane są one przy pomocy linii. 4
5 OGÓLNE WSKAZÓWKI BEZPIECZEŃ STWA 2 Ogólne wskazówki bezpieczeństwa Ustawiając, uruchamiając i użytkując urządzenie należy zawsze stosować się do poniższych wskazówek bezpieczeństwa: OSTROŻNIE: Błędne funkcjonowanie w przypadku uszkodzenia urządzenia! W razie stwierdzenia uszkodzeń lub wadliwego działania urządzenia: Oznakować urządzenie jako uszkodzone. Uniemożliwić dalsze użytkowanie aż do momentu wykonania naprawy. 3 Odpowiedni personel WSKAZÓWKA: Urządzenie może być włączane i użytkowane wyłącznie przez odpowiednio przeszkolony personel. WSKAZÓWKA: Urządzenie należy zawsze wyłączać po zakończeniu użytkowania, a także gdy urządzenie pozostaje przez dłuższy czas bez nadzoru, na przykład w nocy. Postępowanie takie przyczyni się również do ochrony środowiska ze względu na oszczędność energii elektrycznej. 5
6 DANE DOTYCZĄ CE URZĄ DZENIA 4 Dane dotyczące urządzenia 4.1 Zakres dostawy kompletnego systemu (włącznie z wirtualnym artykulatorem) _ Skaner Ceramill Map400 (179140) Transferkit Szablon zakresu pomiarowego Kabel USB (2 ) Przewód sieciowy (1 ) Instrukcja obsługi CD z oprogramowaniem instalacyjnym i danymi kalibracyjnymi Model kalibracyjny _ PC (179170) System operacyjny Windows 7 Przewód sieciowy (1 ) Monitor (1 Kabel VGA, 1 Kabel DVI, 1 przewód sieciowy) klawiatura, myszka, podkładka pod mysz, headset _ Ceramill Mind Package (179150) Ceramill Mind Dongle Krótka instrukcja instalacji Ceramill Mind CD DVD z filmem instruktażowym Po rozpakowaniu urządzenie należy skontrolować pod kątem kompletności i ewentualnych uszkodzeń podczas transportu. W razie stwierdzenia szkód transportowych, niezwłocznie dokonać reklamacji u dostawcy. 4.2 Użytkowanie zgodnie z przeznaczeniem Ceramill Map400 jest sterowanym komputerowo skanerem 3D służącym do skanowania modeli. WSKAZÓWKA: Efekt skanowania uzależniony jest od rodzaju skanowanego materiału. Na przykład powierzchnie metalowe mogą spowodować pojawienie się refleksów świetlnych. Właściwości materiałów można polepszyć stosując specjalne preparaty (scan spray). W razie niewłaściwego użytkowania systemu firma AmannGirrbach nie przejmuje żadnej odpowiedzialności. Także zmiany i przebudowy przeprowadzane na urządzeniu na własną rękę prowadzą do wygaśnięcia gwarancji. 4.3 Deklaracja zgodności CE Niniejszy wyrób odpowiada wytycznym Wspólnoty Europejskiej w zakresie konstrukcji i parametrów eksploatacyjnych oraz uzupełniającym krajowym wymogom. Zgodność została potwierdzona oznakowaniem CE. Deklarację zgodności wyrobu można znaleźć na stronie internetowej 6
7 DANE DOTYCZĄ CE URZĄ DZENIA 4.4 Elementy składowe i interfejsy Ceramill Map Rys. 1 Widok urządzenia z przodu 1 Artex Scan Base Plate 2 Przycisk sterowania Rys. 2 Widok urządzenia z tyłu 1 Port USB (sterowanie) 2 Wyłącznik główny 3 Uziemienie funkcjonalne 4 Port USB (kamera) 5 Przyłącze do sieci 7
8 DANE DOTYCZĄ CE URZĄ DZENIA Ceramill Transferkit 1 A AB 2 C W skanerze Ceramill Map400 zamontowano na stałe podstawę Artex Scan Base Plate. Do niej można w razie potrzeby przykręcać płytki dystansowe 1 7 i 2 6, a także płytkę mocującą z klamrą 5. Rodzaj stosowanych płytek dystansowych oraz śrub 3 uzależniony jest od wysokości skanowanego modelu PC Typ T Rys. 3 ABC 2 3 A Ustawianie skanera dla modeli bez podstawy artykulatora B Ustawianie skanera dla modeli z podstawą artykulatora C Ustawianie skanera dla dwóch modeli w odniesieniu do artykulatora 1 No Plast 2 Płytka modelu 3 Śruby różnej długości, w zależności od zastosowanej płytki dystansowej 4 Klucz inbusowy 5 Płytka mocująca z klamrą 6 Płytka dystansowa 2 (20 mm) opcjonalnie w zależności od wysokości danego modelu 7 Płytka dystansowa 1 (10 mm) opcjonalnie w zależności od wysokości danego modelu 8 Artex Fixator 4 5 Rys. 4 1 Przyłącze do sieci komputera 2 Przyłącze do sieci obrabiarki Motion 3 Cyfrowe złącze monitora 4 Przyłącze do internetu 5 Złącze USB klawiatury, myszki, skanera oraz adapterów bezprzewodowych 8
9 INSTALACJA 5 Instalacja 5.1 Transport Urządzenie należy podnosić i transportować w dwie osoby, ujmując za podstawę. 5.2 Ustawienie urządzenia _Urządzenie przystosowane jest do pracy wyłącznie w suchych i zamkniętych pomieszczeniach. _ Minimalna zajmowana przestrzeń przez Ceramill Map400 wraz z przyłączami to: Szerokość: 420 mm Głębokość: 450 mm (nie licząc przewodu przyłączeniowego) Wysokość: 610 mm _ Powierzchnia przeznaczona do ustawienia musi móc wytrzymać 35 kg. _ Temperatura pomieszczenia podczas pracy musi znajdować się pomiędzy 15 C i 30 C. Należy unikać wyższych temperatur. Urządzenie należy ustawić na stabilnym stole roboczym lub na ławie roboczej (z dala od podłogi, nie przy ścianie ze względu na drgania własne. Otwór kamery musi być skierowany w kierunku przeciwnym niż okno i sztuczne oświetlenie. Wysokość stopek należy ustawić tak, aby urządzenie znajdowało się w stabilnej pozycji poziomej. 5.3 Instalacja komputera PC Podłączyć kabel zasilający do złącza sieciowego komputera oraz do gniazdka sieciowego. Podłączyć kabel sieciowy do złącza sieciowego komputera oraz do rutera/modemu. Wyjąć niebieski kabel VGA (analogowy) przy monitorze. Biały kabel DVI (cyfrowy) podłączyć do monitora i do cyfrowego przyłącza w komputerze. Podłączyć mysz i klawiaturę do PC. 5.4 Instalacja oprogramowania w komputerze Włączyć skaner przy użyciu wyłącznika głównego. Włączyć komputer. Instalacji dokonuje się jako użytkownik specjalny Administrator : _ Nazwa użytkownika: Administrator _ Hasło: ceramill mall Z funkcji tego użytkownika należy tylko podczas instalacji. Przed przystąpieniem do instalacji należy zmienić użytkownika i zarejestrować się jako administrator. Po ponownym włączeniu komputer proponuje jako użytkownika użytkownika standardowego cadcam. Użytkownik ten nie ma przydzielonego fabrycznie hasła. Zmiana języka System Ceramill Digital dostarczany jest standardowo w języku angielskim. Aby ustawić inny język należy po uruchomieniu komputera: Otworzyć menu Manual Language Selector (Manual Language Selector) na desktopie i postępować zgodnie z podanymi tam zaleceniami. 9
10 INSTALACJA Instalacja programu antywirusowego Aby chronić komputer: Kliknąć na pulpicie na zakładkę Microsoft Security Essentials. Link ten przekierowuje na stronę Microsoft Security Essentials. Zainstalować program antywirusowy postępując zgodnie ze wskazówkami umieszczonymi na stronie internetowej Instalacja oprogramowania Ceramill Mind i Ceramill Map Komputery fabrycznie zaopatrzone zostały w oprogramowanie podstawowe. Programy Ceramill Mind i Ceramill Map musi zainstalować sam użytkownik, w wymienionej kolejności. Przed przystąpieniem do instalacji konieczne jest zameldowanie się w charakterze administratora: Włożyć załączoną w dostawie płytę Ceramill MInd do stacji dysków. Otworzyć instrukcję instalacji zawartą na płycie i postępować zgodnie z umieszczonymi tam wskazówkami. Włożyć załączoną w dostawie płytę Ceramill Map do stacji dysków. Otworzyć instrukcję instalacji zawartą na płycie i postępować zgodnie z umieszczonymi tam wskazówkami. Aby przestawić zainstalowane elementy oprogramowania na wybrany język należy: Otworzyć znajdujący się na pulpicie Manual Language Selector (Manual Language Selector), wybrać zainstalowany skaner i postępować zgodnie ze wskazówkami. 5.5 Instalacja skanera Ze względu na fakt, że każdy ze skanerów jest indywidualnie kalibrowany fabrycznie, dane zawarte na instalacyjnym dysku CD mają zastosowanie jedynie dla konkretnego egzemplarza skanera. Przed rozpoczęciem instalacji: Sprawdzić, czy numer seryjny skanera umieszczony na tabliczce znamionowej jest zgodny z numerem seryjnym podanym na dysku CD. Przed rozpocząciem instalacji: Upewnić się, czy wyłącznik główny skanera znajduje się w pozycji 0. Podłączyć załączone w dostawie dwa kable USB do skanera i do komputera. Włożyć Ceramill Mind Dongle do jednego z portów USB, znajdującego się z tyłu komputera PC. Podłączyć kabel zasilający do złącza sieciowego skanera oraz do gniazdka sieciowego. 5.6 Udostępnienie modułów dodatkowych Przed przystąpieniem do użytkowania oprogramowania skanera należy dokonać aktywizacji modułów dodatkowych. Wpisać otrzymany, charakterystyczny dla danego skanera kod aktywizacji w zakładce Options > Access > Add Activation Code (Opcje> Dostęp > Dodaj kod aktywizacji...) Aby dokonać aktywizacji modułu należy zresetować oprogramowanie. 10
11 INSTALACJA 5.7 Kalibracja osi Kolejnym krokiem po ustawieniu skanera Ceramill Map400 i podłączeniu go do komputera jest kalibracja skanera z wykorzystaniem dostarczonego modelu kalibracyjnego. Wstawić płytkę dystansową nr. 1, płytkę mocującą z klamrą i płytkę modelu (zob. rozdział 4.4.2). 5.8 Synchronizacja urządzenia Artex Fixator Synchronizację fiksatora z kluczem Splitex należy kontrolować w regularnych odstępach czasu. Zanim urządzenie Artex Fixator będzie można wykorzystać w skanerze należy je najpierw zakodować za pomocą łącznika Splitex: Rys. 5 Model kalibracyjny Zamocować model kalibracyjny. Założyć nowy przypadek pacjenta i uruchomić Ceramill Map w bazie danych. Anulować pojawiające się polecenie wprowadzenia danych dla skanowania 2D. W zakładce Options > Extras > Axes Calibration (Opcje > Narzędzia> Kalibracja) osi uruchomić kalibrację osi. Postępować zgodnie z zaleceniami oprogramowania. Jeżeli zaistnieje taka konieczność: W zakładce Options > Extras > Calibration Model Registration (Opcje > Narzędzia > Rejestracja modelu kalibracyjnego) ponownie podać wartości modelu kalibracyjnego podawane podczas instalacji. Skaner należy kalibrować w regularnych odstępach czasu Rys. 6 1 Podstawa fiksatora 2 Powierzchnia klejąca 3 Płytka Splitex 4 Łącznik Splitex 5 Górna część fiksatora 6 Boczna śruba 7 Tylna śruba Otworzyć fiksator. Umieścić łącznik Splitex 4 w górnej części 5. Nałożyć płytkę Splitex 3 na łącznik. Nanieść spoiwo (Loctite) na spodnią część płytki Splitex. 11
12 INSTALACJA Spryskać podstawę fiksatora 1 środkiem aktywizującym. Zamknąć fiksator aż do oporu i unieruchomić za pomocą śruby bocznej 6. Odczekać czas niezbędny do związania spoiwa, zgodnie z zaleceniami producenta. Otworzyć fiksator. Usunąć łącznik Splitex. 5.9 Rejestracja urządzenia Artex Fixator Podczas pierwszego użytkowania fiksatora skany szczęki górnej i szczęki dolnej muszą zostać przyporządkowane skanom od strony przedsionkowej przy zastosowaniu manualnej metody trzypunktowej. To ręczne przyporządkowanie będzie później wykorzystywane do automatycznego ustawiania wstępnego skanów szczęk. Metodę manualną można w razie potrzeby w każdej chwili powtórzyć. Przed przystąpieniem do eksploatacji skanera należy go uprzednio skalibrować (zob. rozdział 5.7)! Wymogi dotyczące modeli, używanych do pierwszego przyporządkowania trzypunktowego: _ Modele muszą zostać zagipsowane w artyklatorze Artex CR. _ Aby zagwarantować efektywne przyporządkowanie, konieczne jest też wystarczające uzębienie i wzajemne oparcie. WSKAZÓWKA: Błędna rejestracja fiksatora! Modele szczękowe należy zawsze umieszczać w skanerze na podstawie gipsowej. Nie należy stosować modeli z Artex Noplax. Zaleca się wykonanie trzech znaczników za pomocą małej frezarki. WSKAZÓWKA: Błędne wyniki! Skontrolować artykulator użyty do artykulacji modeli za pomocą łącznika Splitex i w razie potrzeby ponownie zakodować (zob. instrukcje Synchronizacja Splitex. Podczas artykulacji modeli szczęk użytych do rejestracji, należy ustawić sztyft ustalający artykulatora na zero. Rys. 7 12

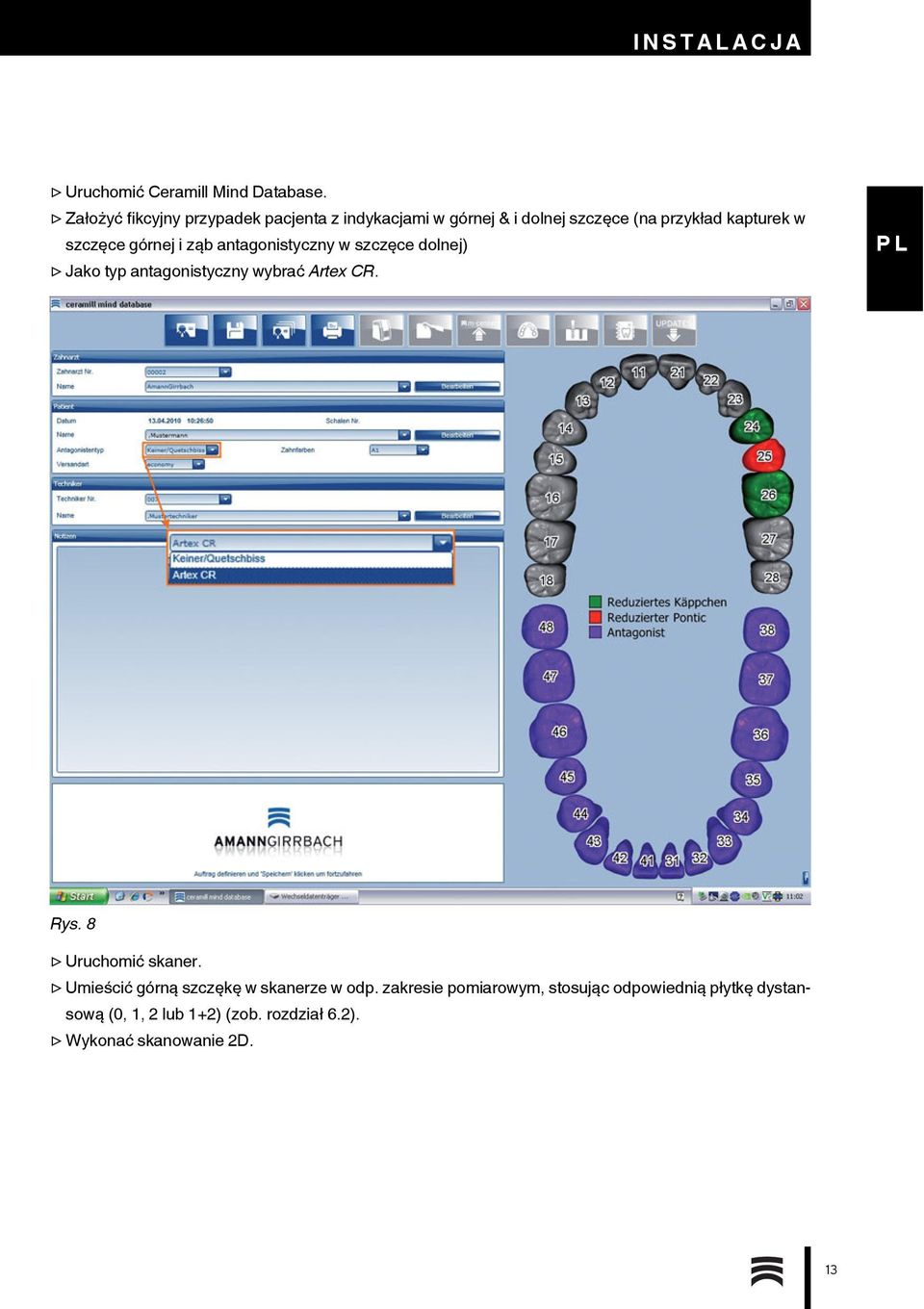

13 INSTALACJA Uruchomić Ceramill Mind Database. Założyć fikcyjny przypadek pacjenta z indykacjami w górnej & i dolnej szczęce (na przykład kapturek w szczęce górnej i ząb antagonistyczny w szczęce dolnej) Jako typ antagonistyczny wybrać Artex CR. Rys. 8 Uruchomić skaner. Umieścić górną szczękę w skanerze w odp. zakresie pomiarowym, stosując odpowiednią płytkę dystansową (0, 1, 2 lub 1+2) (zob. rozdział 6.2). Wykonać skanowanie 2D. 13
14 INSTALACJA Wybrać ilość płytek dystansowych. Wybrać w zakresie typ skanowania Complete jaw (Kompletna szczęka). Rys. 9 Stosując przycisk Next (Dalej) rozpocząć skanowanie 3D. 14
15 INSTALACJA Skontrolować wynik skanowania i w razie konieczności powtórzyć skanowanie. Rys. 10 Postępować zgodnie z zaleceniami oprogramowania. Wyjąć szczękę górną. Umieścić szczękę dolną w skanerze w odp. zakresie pomiarowym, stosując odpowiednią płytkę dystansową (0, 1, 2 lub 1+2) (zob. rozdział 6.2). Wykonać skanowanie 2D. Wybrać ilość płytek dystansowych. Wybrać w zakresie typ skanowania Complete jaw (Kompletna szczęka). Stosując przycisk Next (Dalej) rozpocząć skanowanie 3D. Skontrolować wynik skanowania i w razie konieczności powtórzyć skanowanie. Postępować zgodnie z zaleceniami oprogramowania. Wyjąć szczękę dolną wraz z konstrukcją dla modeli (zob. rys. 3 na str. 8). Umieścić oba modele w fiksatorze. 15
16 INSTALACJA WSKAZÓWKA: Odchylnej górnej części fiksatora nie wolno umieszczać w skanerze bez uprzedniego unieruchomienia. Należy mocno dociągnąć śrubę umieszczoną z tyłu fiksatora. Na zakończenie należy dokręcić boczną śrubę fiksatora. Umieścić fiksator w skanerze. Klamra płytki mocującej musi zachodzić pod dolną część fiksatora Rys. 11 Fiksator w Ceramill Map400 1 Artex Fixator 2 Śruba 3 Płytka mocująca z klamrą 4 Płytka dystansowa (opcja) 5 Artex Scan Base Plate 16

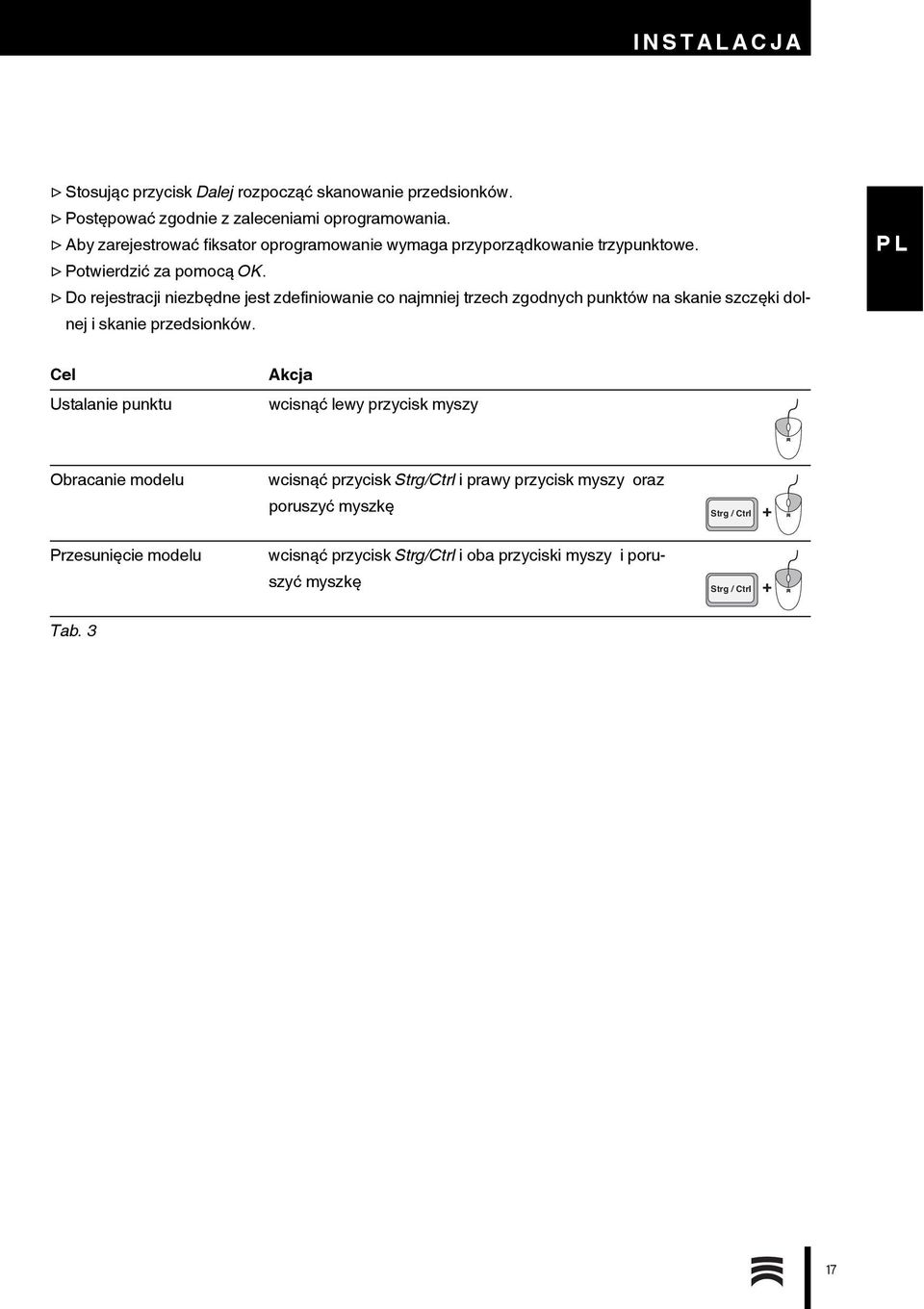

17 INSTALACJA Stosując przycisk Dalej rozpocząć skanowanie przedsionków. Postępować zgodnie z zaleceniami oprogramowania. Aby zarejestrować fiksator oprogramowanie wymaga przyporządkowanie trzypunktowe. Potwierdzić za pomocą OK. Do rejestracji niezbędne jest zdefiniowanie co najmniej trzech zgodnych punktów na skanie szczęki dolnej i skanie przedsionków. Cel Akcja Ustalanie punktu wcisnąć lewy przycisk myszy Obracanie modelu wcisnąć przycisk Strg/Ctrl i prawy przycisk myszy oraz poruszyć myszkę Strg / Ctrl + Przesunięcie modelu wcisnąć przycisk Strg/Ctrl i oba przyciski myszy i poruszyć myszkę Strg / Ctrl + Tab. 3 17
18 INSTALACJA Umieszczanie trzech punktów w szczęce dolnej (na znacznikach modelowych). Za pomocą przycisku Entf/Del można skasować ostatnio umieszczony punkt. Rys
19 INSTALACJA Za pomocą space bar (spacji) przełączyć na skan przedsionkowy. Rys
20 INSTALACJA Umieścić tam trzy punkty w tej samej kolejności na tych samych znacznikach. Szczęka dolna została przyporządkowana. W razie niewłaściwego przyporządkowania, możliwe jest powtórzenie przyporządkowania za pomocą funkcji Articulation (Artykulacja). Rys
21 INSTALACJA Stosując przycisk Next (Dalej) rozpocząć przyporządkowanie szczęki górnej. Rys
22 INSTALACJA Przeprowadzić rejestrację szczęki górnej w ten sam sposób jak opisana wyżej rejestracja szczęki dolnej. Szczęka górna została przyporządkowana. Rys
23 INSTALACJA Stosując przycisk Next (Dalej) rozpocząć ustawianie szczegółowe. Rys
24 INSTALACJA Po ustawieniu szczegółowym obu szczęk: Stosując przycisk Next (Dalej) rozpocząć proces Matching. Zdefiniowane punkty dla rejestracji fiksatora odkładane są w oprogramowaniu. Rys. 18 Rejestracja fiksatora została zakończona. Wszystkie późniejsze skany szczęk poszczególnych przypadków pacjenta będą automatycznie przyporządkowywane. Im dokładne umieszczenie punktu, tym dokładniejsze będzie przyporządkowanie. Dopuszczalne są niewielkie odchylenia korygowane są one w procesie Matching. W razie błędnego przyporządkowania: Wybrać zakładkę Options > Extras > Reset jaw registration (Opcje >Narzędzia > Reset rejestracji szczęk), aby skasować błędną rejestrację. Kliknąć na przycisk Articulation (Artykulacja). Wybrać Manual alignment (Ręczne ustawienie) Rozpocząć proces rejestracji za pomocą przycisku OK. 24
25 WSKAZÓWKI UŻ YTKOWANIA 6 Wskazówki użytkowania 6.1 Fiksator Stosując fiksator do przypadków pacjentów z wystarczającym uzębieniem własnym (zapewniona okluzja), które gwarantuje wystarczające oparcie szczęk: Nie dociągać tylnej śruby fiksatora. Dzięki temu zapewniona zostanie maksymalna, optymalna widoczność uzębienia szczęki podczas procesu skanowania. Odchylnej górnej części fiksatora nie wolno umieszczać w skanerze bez uprzedniego unieruchomienia. Boczną śrubę fiksatora należy zawsze dokręcać. 6.2 Pozycjonowanie modelu Model należy ustawić wewnątrz skanera za pomocą płytek dystansowych w taki sposób, aby znajdował się on dokładnie w linii ogniskowej skanera. Linia ta znajduje się na poziomie osi obrotu. Aby właściwie ustawić model zaleca się użyć dostarczone w dostawie szablony zakresu pomiarowego. Szablony zakresu pomiarowego umieścić w górnej części osi obrotu. Skontrolować, czy obszary modelu szczęki, które mają zostać zeskanowane znajdują się w zaznaczonym zakresie pomiarowym. Stosując fiksator do przypadków pacjentów, u których wystarczające oparcie szczęk dzięki uzębieniu własnemu (zgryz) nie może zostać zapewnione: Artykulacji modeli należy dokonywać przy położeniu sztyftu ustalającego w pozycji zerowej. Dociągnąć tylną śrubę fiksatora. WSKAZÓWKA: Błędne automatyczne przyporządkowanie modeli szczęk! Stosując fiksator należy zasadniczo (również podczas skanowania szczęk) umieszczać modele w skanerze na podstawie gipsowej. Rys. 19 Zastosowanie szablonu zakresu pomiarowego 25
26 REJESTRACJA I INFORMACJE NA TEMAT POBIERANIA Wykorzystanie urządzenia No Plast Zamocować model w elemencie No Plast. Poluzować śruby, znajdujące się w środkowej części elementu i umieścić model w ogniskowej skanera. Położeniu modelu zablokować z apomocy śruby radełkowanej, a następnie dociągnąć śrubę imusową za pomocą klucza imbusowego. 7 Rejestracja i informacje na temat pobierania 7.1 Rejestracja M-Center Aby móc korzystać z aktualizacji systemu oraz z opcji przesyłania danych do działu produkcji M- Center Ceramill, należy obowiązkowo zarejestrować się na stronie M-Center. Rejestracji można dokonać na stronie Instrukcje i objaśnienia dotyczące rejestracji znajdują się również pod wyżej wymienionym adresem. 7.2 Informacja o pobieraniu Dalsze wskazówki dotyczące obsługi (filmy instruktażowe) skanera Ceramill Map oraz oprogramowania Ceramill Mind można pobrać ze strony Aktualizacje oprogramowania można pobrać również ze strony 8 Czyszczenie oraz serwisowanie 8.1 Czyszczenie Skazer należy regularnie czyścić. Wyłączyć skaner. WSKAZÓWKA: Niebezpieczeństwo uszkodzenia czujnika 3D: Nie należy czyścić elementów optycznych czujnika 3D, znajdującego się u góry skanera! Ostrożnie oczyścić wnętrze skanera, używając do tego celu odkurzacza. Oczyścić obudowę za pomocą wilgotnej ściereczki. Nie stosować żadnych agresywnych środków czyszczących. 8.2 Konserwacja Konserwacji może dokonywać wyłącznie wykwalifikowany personel techniczny. 26
27 USTERKI, NAPRAWA I GWARANCJA 9 Usterki, naprawa i gwarancja 9.1 Usterki W przypadku usterek lub awarii: Zresetować oprogramowanie. Ponownie uruchomić skaner. Ponownie uruchomić komputer. Skontrolować połączenia przewodowe, w razie potrzeby rozłączyć i ponownie podłączyć. W przypadku, gdyby powyższe kroki nie doprowadziły do usunięcia usterek należy: skontaktować się telefonicznie z serwisem obsługi klienta Ceramill (w dni powszednie w godzinach od 8:00 do 17:00) Niemcy: Austria: Tel. międzynarodowy helpdesk@amanngirrbach.com 9.2 Naprawy Napraw może dokonywać tylko odpowiednio przeszkolony personel techniczny. 10 Ochrona środowiska Opakowanie Firma AmannGirrbach bierze udział w obowiązującym w danym kraju systemie odzysku surowców wtórnych, gwarantującym optymalne wykorzystanie użytych materiałów pakowych. Wszystkie użyte materiały pakowe są przyjazne dla środowiska i nadają się do ponownego przetworzenia. Zużyty sprzęt Zużyte urządzenia składają się z surowców, które należy oddać do punktu odzysku surowców wtórnych. Po upływie okresu żywotności skanera, urządzenie należy oddać do publicznego punktu odzysku surowców wtórnych w celu utylizacji zgodnej z obowiązującymi przepisami o ochronie środowiska. 9.3 Gwarancja Warunki gwarancyjne zgodne są z przepisami prawnymi. Dalsze informacje zawarte zostały w naszych Ogólnych Warunkach Handlowych (AGB). 27
28 DANE TECHNICZNE 11 Dane techniczne Zastrzega się prawo do wprowadzania zmian Dane techniczne Ceramill Map400 Ceramill Jednostka Map400 Nr art Wymiary (gł. szer. wys.) _zamknięte _ otwarte mm mm Masa kg 31 Złącze elektryczne _Napięcie _ Bezpiecznik V/Hz A / ,25 Moc W 80 Dokładność μm < 20 Dopuszczalny C zakres temperatury (podczas pracy) Interfejsy USB Tab. 4 Dane techniczne komputera PC Jednostka Typ T3500 Nr art Masa kg 26 Typ procesora/ Intel Xenon Quad/ takt 2.67GHz Pamięć operacyjna GB RAM 12 Wbudowany GB 232 dysk twardy Karta graficzna Nvidia Quadro 2000 Zainstalowany Windows 7 Ultimate system operacyjntware 64 bit, Recovery Sof- Program antywirusowy Microsoft Security Essentials Ekran: _ wielkość cale 22 _ rozdzielczość piksele Tab. 5 28
29 DANE TECHNICZNE 29
30 30
31
32 QUALITÄTSMANAGEMENT FB Made in the European Union ISO 9001 Manufacturer Hersteller Distribution Vertrieb Amann Girrbach AG Herrschaftswiesen Koblach Austria Fon Fax Distribution Vertrieb D/A Amann Girrbach GmbH Dürrenweg Pforzheim Germany Fon Fax austria@amanngirrbach.com germany@amanngirrbach.com
