Castel Cool. Castel Cool ELEMENTY I AKCESORIA DO KOMÓR CHŁODNICZYCH, MROŹNI I POMIESZCZEŃ O WYSOKICH

Transkrypt

1 Castel Cool Castel Cool ELEMENTY I AKCESORIA DO KOMÓR CHŁODNICZYCH, MROŹNI I POMIESZCZEŃ O WYSOKICH WYMAGANIACH HIGIENICZNYCH ORAZ DO PRODUKCJI PŁYT WARSTWOWYCH

2 2 CASTEL COOL Przykłady zastosowań elementów Castel Cool

3 Widok ogólny pomieszczenia chłodni ODBOJNICE PROFILE PODWIESZENIA STROPU CASTEL POŁĄCZENIE PROFILI ŚCIENNYCH I SUFITOWYCH COOL 3 PROFIL WYKOŃCZENIA COKOŁU BETONOWEGO POŁĄCZENIE PROFILI PODŁOGOWYCH I ŚCIENNYCH PODŁOGOWY PROFIL KORYTKOWY U MOCUJĄCY PŁYTĘ WARSTWOWĄ

4 4 CASTEL COOL Profile narożne zaokrąglone BEZOŁOWIOWE PCV ROZMIARY STANDARDOWE EX.14 KOLORY STANDARDOWE biały RAL 9002, 9010 czarny RAL 9005 niebieski RAL 5010 zielony RAL 6018 czerwony RAL 3020 żółty RAL mm EX.40 40mm EX.11 68mm EX.12 60mm Profil PODWÓJNY nie wymaga dodatkowego profilu mocującego

5 Profile narożne zaokrąglone DUŻY NAROŻNIK EX.14 ANGARALU.4 EX.11 EX.28 HOEKALU.40 INJ.59 INJ.193 ANGARRCOQ EX.53 MAŁY NAROŻNIK EX.40 EX.41 HOEKALU EX.12 INJ.A229 EX.42 INJ.192 INJ.228 Duży zaokrąglony profil narożny PCV z miękkimi krawędziami. Oferowany w długościach 4 m, pakowany po 120 mb, (30 profili) Duży zaokrąglony profil narożny aluminiowy z miękkimi krawędziami. Oferowany w długościach 4 m Średniej wielkości zaokrąglony profil narożny PCV bez miękkich krawędzi. Zalecane profile mocujące, wyłącznie: EX.53 lub EX.41 Profil mocujący PCV 40 mm x 40 mm do dużego narożnika EX.14. Oferowany w długościach 4 m, pakowany po 120 mb, (30 profili) Profil mocujący aluminiowy 40 mm x 40 mm do dużego narożnika EX.14. Oferowany w długościach 4 m, z nawierconymi otworami. Zamocowanie EX.14 możliwe również przy pomocy EX.41 (szczegóły EX41 patrz niżej) Duża narożna osłona do zaokrąglonego profilu narożnego EX.14. Oferowana w opakowaniach po 10 szt. Średniej wielkości osłona do zaokrąglonego profilu narożnego EX.11. Oferowana w opakowaniach po 10 szt. Duża narożna osłona do zaokrąglonego profilu narożnego ANGARALU. Oferowana w opakowaniach po 10 szt. Profil mocujący PCV męski 30 mm x 30 mm stosowany z EX.14. Oferowany w długościach 4 m, pakowany po 120 mb, (30 profili) Mały zaokrąglony profil narożny PCV z miękkimi krawędziami. (Dostępny także bez miękkich krawędzi. Patrz EX.11) Oferowany w długościach 4 m, pakowany po 120 mb, (30 profili) Profil mocujący PCV 25 mm x 25 mm do małego narożnika EX.40. Oferowany w długościach 4 m, pakowany po 120 mb, (30 profili) Profil mocujący aluminiowy 25 mm x 25 mm do małego narożnika EX.40. Oferowany w długościach 4 m Mały PODWÓJNY zaokrąglony profil narożny PCV zwierający ściankę tylną (montażową) i zaokrąglony narożnik z miękkimi krawędziami. Mocowany bezpośrednio do panelu za pomocą kleju. UWAGA: przed przyklejeniem należy dokładnie oczyścić i odpylić powierzchnię roboczą! Oferowany w długościach 4 m, pakowany po 120 mb, (30 profili) Zaślepka zakończenia profilu PODWÓJNEGO EX.12, INJ.228 osłona narożna do profilu EX12. Profil mocujący PCV żeński do małego narożnika EX.40. Oferowany w długościach 4 m, pakowany po 120 mb, (30 profili) Mała osłona narożna do małego narożnika zaokrąglonego EX.40. Oferowana w opakowaniach po 10 szt. Mała osłona narożna do małego PODWÓJNEGO narożnika zaokrąglonego EX.12. CASTEL COOL PCV lub ALUMINIUM EX.14 ANGARALU.4 EX.11 PCV lub ALUMINIUM EX.28 HOEKALU.40 PCV lub ALUMINIUM INJ.59 INJ.193 ANGARRCOQ PCV PCV lub ALUMINIUM EX.12 EX.53 EX.40 EX.41 HOEKALU EX.42 PCV INJ.229 PCV 5 INJ.192 INJ.228

6 6 CASTEL COOL Profile narożne zaokrąglone ZEWNĘTRZNA OSŁONA NAROŻNA INJ.297 do dużego narożnika zaokrąglonego EX.14 INJ.298 do małego narożnika zaokrąglonego EX.40 CIĘCIE POD KĄTEM 45 NIE JEST JUŻ POTRZEBNE - zapewnia perfekcyjne wykończenie narożnika - krótki czas montażu (krótszy niż cięcie pod kątem 45 ) - może być stosowana jako zewnętrzna osłona narożnika EX.14/40 używanego jako cokół - 100% higieniczne i szybkie rozwiązanie ZAKOŃCZENIE NAROŻNIKA INJ.352A do dużego narożnika zaokrąglonego EX.14 INJ.352B do małego narożnika zaokrąglonego EX.40

7 Profile cokołowe CASTEL COOL 7 KOLORY STANDARDOWE Profil cokołowy Castel EX.15 i jego akcesoria są dostępne w kolorach standardowych: białym RAL 9002, 9010 i czarnym RAL Pozostałe kolory dostępne na specjalne zamówienie. Silikon Profil EX.10 Cokół betonowy

8 8 CASTEL COOL Profile cokołowe EX.15 INJ.31 Cokół PCV z podwójną ścianką oraz z miękkimi krawędziami z obu stron i niewidocznym mocowaniem. Opakowania: 20 szt. x 4m (=80mb w 1 opakowaniu) Narożna osłona wewnętrzna do cokołu EX.15 i EX.80. Pakowana po 4 szt. Używana wariantowo z pionowo montowanym narożnikiem zaokrąglonym EX.14 EX.15 INJ.361 INJ.91 INJ.88 Narożna osłona wewnętrzna do cokołu EX.15 i EX.80.Pakowana po 4 szt. Używana wariantowo z pionowo montowanym narożnikiem zaokrąglonym EX.40 Górna część składowa do osłony INJ.31, stosowana w przypadku gdy w wykończeniu wewnętrznego kąta nie występuje pionowy narożnik zaokrąglony. Pakowana po 4 szt. Narożna osłona zewnętrzna do cokołu EX.15 i EX.80. Pakowana po 4 szt. INJ.31 INJ.21 Zakończenie cokołu EX.15 i EX.80. Pakowane po 10 szt. (5 lewych / 5 prawych) INJ.91 EX.10 INJ.B229 Profil połączeniowy montowany pomiędzy cokołem betonowym a ścianą. Dostępne kolory: biały RAL 9002 i RAL Oferowany w długościach 4 m w opakowaniach po 120 mb (30 szt.) Zakończenie profilu EX.10. Pakowane po 4 szt. INJ.88 INJ.21 Elastyczny narożnik PCV do wykańczania wewnętrznych i zewnętrznych kątów. Oferowany w długościach 4 m. EX.39 Elastyczny narożnik 50 mm x 50 mm EX.35 Elastyczny narożnik 80 mm x 80 mm EX.10 INJ.B229 EX.35 EX.39

9 CASTEL COOL 9 Profile cokołowe z pojedynczą ścianką EX.80 INJ.31 INJ.361 INJ.91 INJ.88 Cokół PCV z pojedynczą ścianką oraz z miękkimi krawędziami z obu stron i niewidocznym mocowaniem. Opakowania: 20 szt. x 4m (=80mb w 1 opakowaniu) Narożna osłona wewnętrzna do cokołu EX.15 i EX.80. Pakowana po 4 szt. Używana wariantowo z pionowo montowanym narożnikiem zaokrąglonym EX.14 Narożna osłona wewnętrzna do cokołu EX.15 i EX.80. Pakowana po 4 szt. Używana wariantowo z pionowo montowanym narożnikiem zaokrąglonym EX.40 Górna część składowa do osłony INJ.31, stosowana w przypadku gdy w wykończeniu wewnętrznego kąta nie występuje pionowy narożnik zaokrąglony. Pakowana po 4 szt. Narożna osłona zewnętrzna do cokołu EX.15 i EX.80. Pakowana po 4 szt. INJ.31 EX.80 INJ.21 Zakończenie cokołu EX.15 i EX.80. Pakowane po 10 szt. (5 lewych / 5 prawych) INJ.91 EX.10 Profil połączeniowy montowany pomiędzy cokołem betonowym a ścianą. Dostępne kolory: biały RAL 9002 i RAL Oferowany w długościach 4 m w opakowaniach po 120 mb (30 szt.) INJ.88 INJ.B229 Zakończenie profilu EX.10. Pakowane po 4 szt. INJ.21 Elastyczny narożnik PCV do wykańczania wewnętrznych i zewnętrznych kątów. Oferowany w długościach 4 m. EX.39 Elastyczny narożnik 50 mm x 50 mm EX.35 Elastyczny narożnik 80 mm x 80 mm EX.10 INJ.B229 EX.35 EX.39

10 10 CASTEL COOL Profile korytkowe U OPCJA Z USZCZELNIENIEM Krawędź zakończenia profilu U pozwala na wykończenie spoiną silikonową, jeśli takie jest wymagane. PROFILE COKOŁOWE Profile Castel U są zaprojektowane z profilowaniem wykończeniowym tak, aby mogły być stosowane samodzielnie lub razem z profilami cokołowymi Castel EX.15/EX.80 KOLORY STANDARDOWE Profile Castel U są dostępne w kolorach standardowych: białym RAL 9002 białym RAL 9010 Profil U z PCV w przekroju

11 Profile korytkowe U CASTEL COOL 11 EX.04 EX.49 EX.05 EX.06 EX.23 INJ.81 INJ.248 INJ.49 Sztywny profil korytkowy U z PCV z zaokrąglonymi końcami. Do płyt warstwowych o grubości 60 mm. Dostępny w długości 3 m. Minimalna jednostka zamówienia: 102 m (34 szt.) Sztywny profil korytkowy U z PCV z zaokrąglonymi końcami. Do płyt warstwowych o grubości 75 mm. Dostępny w długości 3 m. Minimalna jednostka zamówienia: 102 m (34 szt.) Sztywny profil korytkowy U z PCV z zaokrąglonymi końcami. Do płyt warstwowych o grubości 80 mm. Dostępny w długości 3 m. Minimalna jednostka zamówienia: 102 m (34 szt.) Sztywny profil korytkowy U z PCV z zaokrąglonymi końcami. Do płyt warstwowych o grubości 100 mm. Dostępny w długości 3 m. Minimalna jednostka zamówienia: 102 m (34 szt.) Sztywny profil korytkowy U z PCV z zaokrąglonymi końcami. Do płyt warstwowych o grubości 120 mm. Dostępny w długości 3 m. Minimalna jednostka zamówienia: 102 m (34 szt.) Profil PCV łączący do profilu U EX.04. Minimalna jednostka zamówienia: 4szt. Profil PCV łączący do profilu U EX.05. Minimalna jednostka zamówienia: 4szt. Zaślepka do profili U. Oferowana w opakowaniach po 10 szt. (5 prawych/ 5 lewych) EX.04 EX.49 EX.05 EX.06 EX.23 INJ.81 INJ.248 INJ.49

12 12 CASTEL COOL Asymetryczne profile korytkowe U DO ZASTOSOWAŃ PRZEMYSŁOWYCH EX.68 50mm (+ 1,5mm) EX.64 60mm (+ 1,5mm) EX.65 75mm (+ 1,5mm) EX.66 80mm (+ 1,5mm) 50mm ASYMETRYCZNY PROFIL KORYTKOWY U JEST BARDZO WYGODNY W UŻYCIU : Należy wsuwać montowany panel pod kątem od niższej strony profilu U, aż do momentu gdy panel dojdzie do tylnej wyższej strony profilu U. Następnie prostujemy panel do pionu. EX mm (+ 1,5mm) Asymetryczny profil U jest bardzo odporny na uderzenia i odkształcenia w promieniach UV.

13 Symetryczne profile korytkowe U DO ZASTOSOWAŃ PRZEMYSŁOWYCH CASTEL COOL 13 EX.101 (+ 1,5mm) EX mm (+ 1,5mm) EX mm (+ 1,5mm) EX mm (+ 1,5mm) EX mm (+ 2mm) EX mm (+ 2mm) EX mm (+ 2mm) Profile U są odporne na odkształcenia w promieniach UV Kolor standardowy: biały Inne długości, wymiary i kolory: dostępne na zamówienie Wysoka odporność na uderzenia Zalecane jako rozwiązanie do wykańczania framug drzwi i okien oraz jako profil bazowy do montażu płyt warstwowych EX mm (+ 2mm)

14 14 CASTEL COOL Profile L DO ZASTOSOWAŃ PRZEMYSŁOWYCH EX X30X1mm 40mm EX X40X1,2mm 50mm 40mm 50mm EX X50X1,4mm 60mm EX X60X2,0mm 50mm 60mm 100mm EX X50X2mm 50mm 50mm 100mm 100mm EX X50X3mm Profile L są odporne na odkształcenia w promieniach UV Kolor standardowy: biały Inne długości, wymiary i kolory: dostępne na zamówienie Wysoka odporność na uderzenia Stosowane do wykańczania zewnętrznych kątów, framug drzwi i okien oraz jako profil bazowy do montażu płyt warstwowych

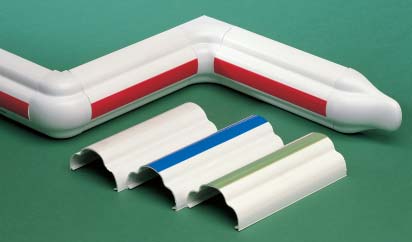

15 Wzmocnione poręcze odbojowe - WYSOKA ABSORPCJA UDERZEŃ - ATRAKCYJNY WYGLĄD CASTEL COOL 15 EX Profil poręczy odbojowej PASKI DEKORACYJNE INJ.296 Zakończenie odbojnicy INJ.334 Zewnętrzny narożnik odbojnicy - Wzmocniona poręcz odbojowa wykonana jest z bardzo twardego PCV zapewniającego wysoką odporność na silne uderzenia. - Kolory standardowe: RAL 9002 i RAL 9010 (dla głównego profilu i pasków dekoracyjnych) STANDARD: paski dekoracyjne w innych kolorach standardowych OPCJA: poręcz odbojowa w tym samym kolorze jak paski dekoracyjne

16 16 CASTEL COOL Lekkie poręcze odbojowe ABSORPCJA UDERZEŃ Odbojnice Castel są zaprojektowane i wykonane jako element składający się z dwóch części, co zapewnia pochłanianie uderzeń i unikanie powstawania częstych uszkodzeń. STANDARDOWE KOLORY Osłona zewnętrzna jest dostępna w kolorze białym RAL 9010, a dekoracyjne paski w kolorach: czerwonym, niebieskim, zielonym lub białym RAL 9002 EX.20 / EX.21 INJ.A75 INJ.75 INJ.58 INJ.89 Ścienna podpora odboju i osłona zewnętrzna. Oferowane w długościach 4 m, w opakowaniach po 80 m każdej z części Zewnętrzny narożnik odbojnicy ściennej. Oferowany w opakowaniach po 4 sztuki Wewnętrzny narożnik odbojnicy ściennej. Oferowany w opakowaniach po 4 sztuki Zakończenie odbojnicy ściennej. Oferowane w opakowaniach po 4 sztuki Łącznik odbojnicy ściennej. Oferowany w opakowaniach po 4 sztuki EX.20 EX.21 INJ.A75 INJ.75 INJ.58 INJ.89

17 CASTEL COOL 17 Pozostałe elementy mocujące ŚRUBY MOCUJĄCE INJ.32 INJ.23 INJ.36 INJ.235 INJ.24 Rozmiar gwintu M8 Rozmiar gwintu M10 Rozmiar gwintu M12 Rozmiar gwintu M10 ze stalową wkładką Podkładka pod śrubę Śruba do mocowania futryn drzwiowych, sufitów i płyt warstwowych, maksymalne obciążenie 350 kg. Dostępna w trzech rozmiarach, w kolorach: RAL 9002, RAL 9010 i szarym. Oferowana w opakowaniach po 1000 szt. jednego rozmiaru INJ.235 maksymalne krytyczne obciążenie 1000 kg Sprzedawana oddzielnie. INJ.32/INJ.23/INJ.36/INJ235/INJ.24 INJT.32 INJT.23 INJT.36 Rozmiar gwintu M8 Rozmiar gwintu M10 Rozmiar gwintu M12 Podkładka jak wyżej Śruba z przelotowym otworem, maksymalne obciążenie 350 kg. Dostępna w trzech rozmiarach, w kolorze RAL 9002, RAL 9010 i szarym. Oferowana w opakowaniach po 1000 szt. jednego rozmiaru INJT.32/INJT.23/INJT.36 WAŻNE! Śruba zapobiega powstawaniu jakiejkolwiek kondensacji Ocynkowany stalowy gwintowany pręt może być użyty zamiast nylonowego WENTYLOWANE PROFILE PODŁOGOWE EX.16 Profile kwadratowe stosowane do podniesienia poziomu podłogi. Przybliżony wymiar gabarytowy przekroju poprzecznego 40 mm x 40 mm Oferowane w 4-metrowych długościach, inne długości na zamówienie. Minimalna jednostka zamówienia = 144 m (opakowania po 36 m= 9 szt. x 4 m)

18 18 CASTEL COOL Profile T podwieszenia stropu DOSTĘPNE W WYKONANIU Z POLIESTRU LUB ALUMINIUM WŁAŚCIWOŚCI POLIESTRU Profile podwieszenia stropu Castel T PUL.01/ PUL.02 wykonane są z poliestru zbrojonego włóknem szklanym (GFK), materiałów bezpiecznych dla żywności. Ten materiał nie tworzy mostków cieplnych, co czyni go szczególnie właściwym do zastosowań w komorach chłodniczych i mroźniach. Nie występuje kondensacja! KOLORY STANDARDOWE Profile podwieszenia stropu Castel T są dostępne w kolorach standardowych: białym RAL 9002 białym RAL 9010

19 CASTEL COOL 19 Profile T podwieszenia stropu PUL.01 PUL.02 PUL.01 (M1) TALU.01 Poliestrowe profile T podwieszenia stropu (wysokość 80 mm). Oferowane w długościach 4 m. Minimalna jednostka zamówienia = 48 metrów (12 szt.) Poliestrowe profile T podwieszenia stropu (wysokość 200 mm). Oferowane w długościach 4 m. Minimalna jednostka zamówienia = 48 metrów (12 szt.) Poliestrowe profile T podwieszenia stropu (wysokość 80 mm), ze spełnionymi podwyższonymi wymaganiami ogniowymi (M1). Oferowane w długościach 4 m. Minimalna jednostka zamówienia = 48 metrów (12 szt.) Aluminiowe profile T podwieszenia stropu (wysokość 64 mm). Oferowane w długościach 4 m. Minimalna jednostka zamówienia = 48 metrów (12 szt.) 200mm 80mm 6mm 80mm 4mm PUL.01 6mm A93 A88 A94 Stalowe, ocynkowane wieszaki mocujące do profili T. Do dużych obciążeń! Minimalna jednostka zamówienia = 10 szt. Dostępne w trzech rozmiarach: A 93 = M8 A 88 = M10 A 94 = M12 80mm 4mm PUL.02 PUL.12 4m długości Poliestrowy profil T podwieszenia stropu (szer. 120mm) z mocowaniem i dopasowaną listwą. Oferowany w długościach 4m. Minimalna jednostka zamówienia = 48 metrów (12 szt.) 80mm 6mm 80mm PUL.13 Dopasowany profil długości 400mm A. 179 Stalowa ocynkowana nakrętka do PUL.13. Minimalna jednostka zamówienia = 10 szt. Dostępna w rozmiarze M10 64mm 4mm PUL.01 (M1) 4mm 84mm TALU.01 A = 12,2 mm C = 35 mm D = 4 mm D 42,5 C A ROZMIAR GWINTU M8 M10 M12 WYMIARY AxB (mm) 58x16 72x20 85x24 PUL. 12 A93 A88 A94

20 20 CASTEL COOL Ωmega Profil OMEGA jako rozwiązanie do podwieszenia stropu Produkowany z GFK/ poliestru gwarantującego brak kondensacji! KOLORY STANDARDOWE Profile OMEGA podwieszenia stropu są dostępne w kolorach standardowych: białym RAL 9002 białym RAL Płyta warstwowa 2. PUL.11 Profil poliestrowy (GFK) OMEGA 3. Ocynkowany, gwintowany metalowy pręt 4. A95G. stalowa nakrętka 40 x 40 x 12 mm 5. Wkręt samowiercący Otwory na wkręty występują co 30 cm po obu stronach

21 CASTEL COOL 21 Zamki z zaczepem plastikowym Camlocks INJ.06 INJ.04 INJ.19 A89 A90/A91 CECHY: Męski / Żeński Plastikowa oprawa + plastikowy haczyk Rozstaw otworów na kołki 122 i 130 mm W opcji: - uszczelka zapobiegająca przedostawaniu się poliuretanu do zamka - plastikowy korek do zamaskowania otworu zamka - kołki ustalające 6&8 mm do montażu zamka 6mm 8mm 28mm 122mm 1 151mm

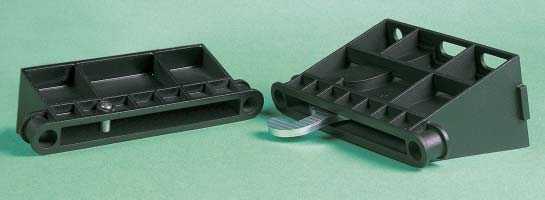

22 22 CASTEL COOL Zamki z zaczepem stalowym Forcelock INJ.145 INJ.244 CECHY: Typ męski / żeński Wykonane z twardego plastiku i haczyk ze stali Dwie różne odległości otworów na kołki według standardów przemysłowych A: *rozstaw otworów 122 mm B: *rozstaw otworów 130 mm W opcji: - plastikowy korek do zamaskowania otworu zamka M 10 INJ mm * 75 mm 46 mm 18 mm FEMALE-FORCELOCK-HEMBRA 18 mm * 2 warianty rozstawu otworów na kołki 50 mm MALE-FORCELOCK-MACHO

23 CASTEL COOL 23 Dystanse do płyt warstwowych 50 mm 60 mm 75 mm 80 mm 100 mm 125 mm 140 mm 150 mm 180 mm Dystanse rozkładane na prasie do podtrzymywania arkusza blachy

24 24 CASTEL COOL Przepusty wentylacyjne (INJ.11) Forcelock or camlock Rozwiązanie wielokrotnego użycia stosowane do uwalniania powietrza i nadmiaru piany z modułu INJ.11
