1 Budownictwo ogólne i mieszkaniowe

2 2 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą PODSTAWY PRAWNE, NORMY I LITERATURA 1. Warunki techniczne - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - tekst jednolity, Dz.U nr 75/2002, poz. 690 wraz ze zmianami Dz.U. Nr 33/2003, poz. 270, Dz.U. Nr 109/2004, poz Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, Dz.U. nr 121/2003, poz PN-EN ISO 6946:1999 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. 4. PN-B-02025:2001 Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych i zamieszkania zbiorowego. 5. PN-82/B Ogrzewnictwo. Temperatury ogrzewanych pomieszczeń w budynkach lub 134, ust. 2 Rozporządzenia Ministra Infrastruktury z dn r. 6. PN-82/B Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne. 7. PN-ISO :1994/Ap1:1999 Akustyka. Określenie sztywności dynamicznej. Materiały stosowane w pływających podłogach w budynkach mieszkalnych. 8. PN-EN ISO 717-1:1999 Akustyka. Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Izolacyjność od dźwięków powietrznych. 9. PN-EN ISO 717-2:1999 Akustyka. Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Izolacyjność od dźwięków uderzeniowych. 10. PN-B :1999 Akustyka budowlana. Ochrona przed hałasem w budynkach. Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania. 11. PN-93/B-02862/Az1:1999 Ochrona przeciwpożarowa budynków. Metoda badania niepalności materiałów budowlanych. 12. PN-B :1997 Ochrona przeciwpożarowa budynków. Badania odporności ogniowej elementów budynku. Wymagania ogólne i klasyfikacja. 13. PN-83/B-03430/Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. 14. PN-B-03002:1999 Konstrukcje murowe niezbrojone. Projektowanie i obliczanie. 15. PN-EN 13162:2002 Wyroby do izolacji cieplnej w budownictwie. Wyroby z wełny mineralnej (MW) produkowane fabrycznie. Specyfikacja. 16. PN-EN 12086:2001 Wyroby do izolacji cieplnej w budownictwie. Określanie właściwości przy przenikaniu pary wodnej. 17. EN ISO :2000 Wersja polska. Właściwości cieplne okien, drzwi, żaluzji - obliczanie współczynnika przenikania ciepła. Metoda uproszczona. - Instrukcja ITB nr 389/2003 Katalog mostków cieplnych. Budownictwo tradycyjne. - Instrukcja ITB nr 369/2002 Właściwości dźwiękoizolacyjne przegród budowlanych i ich elementów. - Instrukcja ITB nr 321 Stosowanie wyrobów z wełny mineralnej do izolacji termicznej w budownictwie. - Instrukcja ITB nr 341/96 Murowane ściany szczelinowe. - Instrukcja ITB nr 345/97 Zasady oceny i metody zabezpieczeń istniejących budynków mieszkalnych przed hałasem zewnętrznym komunikacyjnym. - Instrukcja ITB nr 346/97 Zasady oceny i metody zabezpieczeń akustycznych przegród wewnętrznych w istniejących budynkach mieszkalnych. - Ustawa z dnia r. O wspieraniu przedsięwzięć termomodernizacyjnych Dz.U. nr 162/98, poz Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i form audytu energetycznego z załącznikami. Dz.U. nr 12/2002, poz Rozporządzenie Ministra Środowiska z dnia 13 sierpnia 2004 roku w sprawie dopuszczalnych poziomów hałasu w środowisku - załącznik Dz.U. Nr 178/2004, poz Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie uzgodnienia projektu budowlanego pod względem ochrony przeciwpożarowej, Dz.U. nr 121/2003, poz Literatura fachowa - Budownictwo ogólne, tom 1, 2, W. Żeńczykowski. - Warunki techniczne wykonania i odbioru robót budowlano- -montażowych, tom 1, 2, 3, 4, Wydawnictwo ARKADY, W-wa, 1989 r. - Poradnik inżyniera i technika budowlanego, tom 1, 2, 3, Wydawnictwo ARKADY, W-wa. - Poradnik kierownika budowy, Wydawnictwo ARKADY, W-wa. - katalogi ROCKWOOL.

3 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą 3 OBLICZENIA WYMAGANIA OCIEPLENIE wg normy PN-EN ISO 6946:1999 wg Warunków technicznych - Rozporządzenie MI z r. Całkowity współczynnik przenikania ciepła Uk [W/m 2 K] Uk = U + U + Uk gdzie: U współczynnik przenikania ciepła przegrody U wartość poprawek Uk wartość dodatku na mostki Całkowity współczynnik przenikania ciepła U k [W/m 2 K] U k < U k (max) Opór cieplny warstwy R [m 2 K/W] gdzie: d grubość warstwy [m] λobl obliczeniowy wsp. przewodzenia ciepła [W/m K] Opór cieplny przegrody RT [m 2 K/W] gdzie: Rse + Rsi = 0,17 Rg RT = Rse + ΣR + Rsi + Rg dla ścian zewnętrznych opór warstwy powietrza Obliczanie wskaźnika sezonowego zapotrzebowania na ciepło do ogrzewania E [kwh/m 3 rok] wg normy PN-B-02025:1999/AT1: metodą dokładną - metodą skróconą: 6,0 dla stropodachu lub poddasza 4,0 dla ścian zewnętrznych 3,0 dla podłogi na gruncie 2,0 dla stropu nad piwnicą wg normy PN-B :1999 IZOLACYJNOŚĆ AKUSTYCZNA Wartość optymalna oporu cieplnego przegrody zewnętrznej po termomodernizacji ścian zewnętrznych wg Dz.U. nr 79/99, poz. 900: Rk Rmin = 4,00 [m 2 K/W] Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania E E < Eo = od 29 do 37,4 [kwh/m 3 rok] wg Dz.U. nr 62/2000, poz. 719 dla budynków TBS należy spełnić wymaganie E 0,85 E0 wg normy PN-B :1999 Od dźwięków powietrznych przy widmie: hałasów bytowych, komunikacji o V > 80 km/h: min. R A1 = Rw + C - K - 2 [db] hałasów dyskotek, komunikacji w mieście: min. R A2 = Rw + Ctr - K - 2 [db] gdzie oznaczenia wg normy, w tym dla stropu z podłogą lub bez [w db]: Rw wartość uzyskana w laboratorium C, Ctr widmowy wskaźnik adaptacyjny (ujemny) K poprawka - wpływ bocznego przenoszenia dźwięku 2 zalecana normą korekta - spełniająca rolę wsp. bezpieczeństwa Dla ścian zewnętrznych: [db] Si powierzchnia poszczególnych części pełnych oraz okien [m 2 ] n liczba poszczególnych części pełnych oraz okien n BEZPIECZEŃSTWO POŻAROWE wg Warunków technicznych - Rozporządzenie MI z r. wg Warunków technicznych - Rozporządzenie MI z r. Dla budynków budownictwa ogólnego ustalić kategorię zagrożenia ludzi od ZL I do ZL V. Przyjąć klasę odporności pożarowej budynku według rozdziału 2. Porównać uzyskaną w wyniku badań klasę odporności ogniowej projektowanej konstrukcji z podanymi obok wymaganiami. Ściany nośne - nośność ogniowa od REI 30 do REI 240 [minut]. Ściany zewnętrzne - szczelność i izolacyjność ogniowa od EI30 do EI120. Ściany wewnętrzne - szczelność i izolacyjność ogniowa od EI15 do EI60. Z różnych względów mogą być inne wymagania wg Działu VI. Okładzina zewnętrzna i jej zamocowanie mechaniczne, a także izolacja termiczna ściany zewnętrznej budynku na wysokości powyżej 25 m od poziomu terenu muszą być wykonane z materiałów niepalnych.

4 4 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą ZASTOSOWANIA PODSTAWOWYCH PRODUKTÓW ROCKWOOL W BUDOWNICTWIE Podstawowe zastosowanie: Podłogi na gruncie z ociepleniem pod wylewką (np. betonową) Produkty: TOPROCK SUPERROCK ROCKMIN DOMROCK System ECOSTROP GRANROCK Granulat typu LOFT SOFIT ROCKTON PANELROCK PANELROCK F WENTIROCK WENTIROCK F System ECOROCK System ECOROCK-L PREFROCK STROPROCK DACHROCK MAX MONROCK MAX MONROCK MAX ICOBIT System MONROCK System MONROCK ICOBIT System CONLIT 150 Wiatroizolacja ROCKWOOL Folia paroizolacyjna ROCKWOOL Podłogi na legarach Podłogi na stropie z ociepleniem pod wylewką (np. betonową) Ściany warstwowe (mur szczelinowy) Ściany zewnętrzne z elewacją z paneli, np. blacha trapezowa, siding, deski Ściany zewnętrzne z elewacją z blachy, kamienia lub szkła Ściany zewnętrzne ocieplone metodą lekką mokrą Ściany działowe na ruszcie Ściany osłonowe konstrukcji szkieletowej Prefabrykaty, elementy betonowe oraz ściany fundamentowe Stropy drewniane Poddasza użytkowe Stropodachy wentylowane Sufity podwieszane, np. w biurze, sklepie, szkole Stropodachy i dachy płaskie Zabezpieczenia przeciwpożarowe konstrukcji stalowych Według potrzeb cieplno-wilgotnościowych DOM ENERGOOSZCZĘDNY Przedstawione w niniejszej broszurze rozwiązania nie wyczerpują listy możliwości zastosowań wyrobów z wełny ROCKWOOL. Podane informacje służą jako pomocnicze w projektowaniu i wykonawstwie. Jeżeli mają Państwo pytania i wątpliwości dotyczące zastosowania wyrobów ROCKWOOL - prosimy o kontakt z nami. Ponieważ firma ROCKWOOL propaguje najnowsze i energooszczędne rozwiązania techniczne, nieustannie doskonaląc swoje wyroby - a także z uwagi na zmieniające się normy i przepisy prawne - nasze materiały informacyjne są na bieżąco aktualizowane.

5 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą 5 Spis treści Podstawy prawne, normy i literatura 2 Projektowanie - obliczenia oraz wymagania 3 Zastosowanie podstawowych produktów ROCKWOOL w budownictwie oraz DOM ENERGOOSZCZĘDNY 4 Spis treści 5 Ocieplenie metodą lekką mokrą ściany zewnętrznej w systemie ECOROCK 6 Ocieplenie metodą lekką mokrą ściany zewnętrznej w systemie ECOROCK-L 10 Ocieplenie metodą lekką mokrą ściany zewnętrznej w systemie ECOROCK-SZ 14 PRODUKTY ROCKWOOL - zastosowanie, parametry i pakowanie: System ECOROCK 18 System ECOROCK-L 19 System ECOROCK-SZ 20 System ECOROCK-G 22 System ECOROCK-GL 23 FASROCK, FASROCK-L 24 Parametry podstawowych produktów ROCKWOOL oraz Europejska klasyfikacja ogniowa wyrobów budowlanych 25

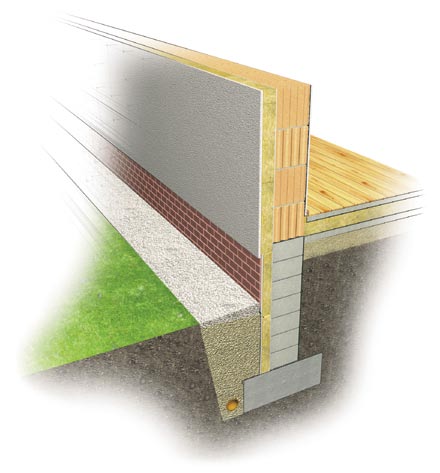

6 6 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą Ocieplenie metodą lekką mokrą ściany zewnętrznej w systemie ECOROCK ZALETY OCIEPLENIA Z NIEPALNEJ WEŁNY ROCKWOOL - trwała i długa eksploatacja, - wysoka paroprzepuszczalność, - trwałość i odporność biologiczna oraz obojętność chemiczna System Pustaki ceramiczne Tynk gr. 12 cm 2 3 1

7 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą 7 Ocieplenie ECOROCK jako wykonane z komponentów niepalnych jest klasyfikowane jako nierozprzestrzeniające ognia (NRO). Kosztorysowanie robót ociepleniowych w systemie ECOROCK umożliwia Katalog Nakładów Rzeczowych KNR nr 9-02 (uzupełnienie KNR 2-02). ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU ECOROCK ORAZ ZAKŁADANE ZUŻYCIE MATERIAŁÓW NA 1 m² OCIEPLENIA zaprawa klejąca ZK-ECOROCK fasadowa płyta FASROCK łączniki mechaniczne z rdzeniem stalowym WK-ECOROCK (wkręcane) zaprawa zbrojąca ZZ-ECOROCK siatka zbrojąca z włókna szklanego SZ-ECOROCK podkład tynkarski PT-ECOROCK tynk mineralny BR lub DR-ECOROCK granulacja 3 mm granulacja 2 mm granulacja 1,5 mm Elementy dodatkowe systemu: listwa cokołowa LC-ECOROCK listwa narożna LN-ECOROCK listwa narożna z siatką LNS-ECOROCK 5 kg/m 2 1 m 2 8 szt./m 2 6 kg/m 2 1,1 m 2 0,2 kg/m 2 4,0 kg/m 2 3,5 kg/m 2 2,5 kg/m 2 1. zaprawa klejąca, 2. fasadowa płyta FASROCK, 3. łącznik mechaniczny z rdzeniem stalowym, 4. zaprawa zbrojąca, 5. siatka z włókna szklanego, 6. podkład tynkarski, 7. tynk mineralny, 8. farba silikonowa, 9. listwa cokołowa, 10. złącze listwy cokołowej, 11. łącznik do mocowania listwy cokołowej. złącze listwy cokołowej ZL-ECOROCK farba silikonowa FS-ECOROCK listwa przyokienna LP-ECOROCK listwa dylatacyjna LD-ECOROCK łącznik do mocowania listew cokołowych ŁC-ECOROCK WYTYCZNE PROJEKTOWE WARTOŚCI WSPÓŁCZYNNIKA PRZENIKANIA CIEPŁA U [W/m² K] DLA ŚCIANY ZEWNĘTRZNEJ OCIEPLONEJ METODĄ LEKKĄ MOKRĄ W SYSTEMIE ECOROCK, BEZ POPRAWEK U I DODATKÓW NA MOSTKI TERMICZNE U k, W WARUNKACH ŚREDNIOWILGOTNYCH

8 8 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą WARTOŚĆ POPRAWEK U Przy obliczaniu poprawek w ścianach należy uwzględnić: - nieszczelności na stykach płyt, - nieszczelności z tytułu łączników. WARTOŚĆ DODATKU NA MOSTKI TERMICZNE U k WYTYCZNE WYKONAWCZE a) Prace dociepleniowe prowadzimy, gdy temperatura zewnętrzna powietrza, podłoża i materiału wbudowanego wynosi co najmniej +5 C i nie więcej niż +25 C. b) Nie wykonujemy robót przy bardzo silnym wietrze lub nasłonecznieniu. c) Niezwiązane materiały (zaprawę zbrojącą, tynki) chronimy przed działaniem deszczu poprzez rozwieszenie na rusztowaniach specjalnej siatki zabezpieczającej. d) Podłoże musi być mocne i czyste (wolne od kurzu i oleju). e) Powierzchnie ściany otynkowanej lub bez tynku oczyszczamy mechanicznie za pomocą szczotek lub wody pod dużym ciśnieniem. f) Stare, silnie chłonące podłoża pokrywamy specjalnym środkiem gruntującym. g) Elementy elewacji (żaluzje, parapety) montujemy przed rozpoczęciem robót ociepleniowych. h) Zwracamy szczególną uwagę na zachowanie odpowiedniej odległości zakończeń obróbki blacharskiej od powierzchni elewacji, które umożliwi prawidłowe odprowadzanie wód opadowych. i) Przed przystąpieniem do przyklejania płyt FASROCK na wysokości min. 40 cm od poziomu terenu montujemy listwę cokołową z kapinosem. j) Listwę mocujemy idealnie w poziomie, wokół całego budynku (5 kołków na 1 m.b.). k) Płyty przyklejamy mijankowo metodą punktowo-krawędziową. l) W zależności od rodzaju podłoża stosujemy dwa rodzaje kołków ze stalowym trzpieniem 8 mm o łbie plastikowym i koszulce z talerzykiem 60 mm: - struktury porowate (beton komórkowy, YTONG), pustaki (cegła kratówka, UNI MAX, POROTHERM) - łączniki wkręcane, - podłoże z cegły ceramicznej pełnej, cegły silikatowej, betonu - łączniki wbijane. m) Niezależnie od wysokości budynku minimalna głębokość zakołkowania powinna wynosić: - w betonie i cegle pełnej: 5 cm, - w cegle kratówce, betonie komórkowym: 8-9 cm. n) Otwory w betonie komórkowym wykonujemy wiertarką bezudarową. o) Dodatkowo mocujemy płyty z wełny łącznikami mechanicznymi w układach: a > 5 cm dla ściany betonowej a > 10 cm dla ściany murowanej Dla budynków o wysokości powyżej 20 m nad poziomem terenu w części środkowej powierzchni ocieplanej stosujemy 6 kołków na 1 m 2, zaś na jej obrzeżu - 9 kołków na 1 m 2. p) Przed przystąpieniem do nakładania zaprawy zbrojącej szpachlujemy wszystkie powierzchnie w otworach okiennych, a w ich narożach wtapiamy pod kątem 45 pasy siatki z włókna szklanego. r) W narożach budynku oraz na krawędziach otworów okiennych i drzwiowych stosujemy listwy narożne. s) Zaprawę zbrojącą nakładamy przy pomocy pacy zębatej 10 x 10 mm, a następnie zatapiamy w niej siatkę z włókna szklanego. t) Na połączeniach siatki stosujemy zawsze zakłady o szerokości minimum 10 cm i tak ją zatapiamy, aby nie była widoczna spod zaprawy zbrojącej. u) Na narożach budynku, ościeżach okiennych i drzwiowych wywijamy siatkę na około 10 cm. w) W miejscach zakładów siatki mocniej ściągamy warstwę zaprawy zbrojącej (nieco mniejsza grubość zaprawy). x) W normalnych warunkach pogodowych po 1-2 dniach przystępujemy do nakładania podkładu tynkarskiego (zaprawę zbrojącą jednokrotnie malujemy wałkiem). y) Wykonujemy powłokę końcową, nakładając tynk mineralny przy użyciu pacy ze stali nierdzewnej metodą mokre na mokre, pamiętając o wykonywaniu tych samych ruchów w celu wyeliminowania różnic faktury nakładanego tynku. z) Wyschnięty tynk (po 7 dniach) malujemy farbą silikonową lub silikatową (farby te są paroprzepuszczalne i odporne na zabrudzenia). a > 5 cm dla ściany betonowej a > 10 cm dla ściany murowanej Dla budynków o wysokości do 20 m ponad poziomem terenu stosujemy 6 kołków na 1 m 2 powierzchni cieplnej.

9 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą 9 Mocowanie listwy cokołowej LC-ECOROCK Klejenie płyt fasadowych FASROCK zaprawą ZK-ECOROCK Kołkowanie łącznikami mechanicznymi WK-ECOROCK Zatarcie zaprawy zbrojącej ZZ-ECOROCK i wtopienie siatki SZ-ECOROCK Malowanie podkładem tynkarskim PT-ECOROCK Zatarcie tynku mineralnego BR-ECOROCK

10 10 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą Ocieplenie metodą lekką mokrą ściany zewnętrznej w systemie ECOROCK-L ZALETY OCIEPLENIA Z NIEPALNEJ WEŁNY ROCKWOOL - trwała i długa eksploatacja, - wysoka paroprzepuszczalność, - trwałość i odporność biologiczna oraz obojętność chemiczna System Beton komórkowy Tynk gr. 12 cm 3 2 1

11 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą 11 Płyty FASROCK-L mogą być mocowane za pomocą zaprawy klejącej bez łączników mechanicznych do podłoży betonowych, murowanych, surowych lub wykończonych nieszkliwionymi okładzinami ceramicznymi, do wysokości 20 m. Do innych podłoży lub powyżej 20 m ocieplenie powinno być mocowane za pomocą łączników. Ocieplenie ECOROCK-L jako wykonane z komponentów niepalnych jest klasyfikowane jako nierozprzestrzeniające ognia (NRO). Kosztorysowanie robót ociepleniowych w systemie ECOROCK-L umożliwia Katalog Nakładów Rzeczowych KNR nr 9-02 (uzupełnienie KNR 2-02). ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU ECOROCK-L ORAZ ZAKŁADANE ZUŻYCIE MATERIAŁÓW NA 1 m 2 OCIEPLENIA zaprawa klejąca ZK-ECOROCK fasadowa płyta FASROCK-L zaprawa zbrojąca ZZ-ECOROCK siatka zbrojąca z włókna szklanego SZ-ECOROCK podkład tynkarski PT-ECOROCK tynk mineralny BR lub DR-ECOROCK granulacja 3 mm granulacja 2 mm granulacja 1,5 mm Elementy dodatkowe systemu: listwa cokołowa LC-ECOROCK listwa narożna LN-ECOROCK 6 kg/m 2 1 m 2 6 kg/m 2 1,1 m 2 0,2 kg/m 2 4,0 kg/m 2 3,5 kg/m 2 2,5 kg/m 2 1. zaprawa klejąca, 2. fasadowa płyta FASROCK-L, 3. zaprawa zbrojąca, 4. siatka z włókna szklanego, 5. podkład tynkarski, 6. tynk mineralny, 7. farba silikonowa, 8. listwa cokołowa, 9. złącze listwy cokołowej, 10. łącznik do mocowania listwy cokołowej. listwa narożna z siatką LNS-ECOROCK złącze listwy cokołowej ZL-ECOROCK farba silikonowa FS-ECOROCK listwa przyokienna LP-ECOROCK łącznik do mocowania listew cokołowych ŁC-ECOROCK łączniki mechaniczne do umocowania wełny z rdzeniem stalowym WKL-ECOROCK (wkręcane) WYTYCZNE PROJEKTOWE WARTOŚCI WSPÓŁCZYNNIKA PRZENIKANIA CIEPŁA U [W/m² K] DLA ŚCIANY ZEWNĘTRZNEJ OCIEPLONEJ METODĄ LEKKĄ MOKRĄ W SYSTEMIE ECOROCK-L, BEZ POPRAWEK U I DODATKÓW NA MOSTKI TERMICZNE U k, W WARUNKACH ŚREDNIOWILGOTNYCH

12 12 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą WARTOŚĆ POPRAWEK U Przy obliczaniu poprawek w ścianach należy uwzględnić: - nieszczelności na stykach płyt, - nieszczelności z tytułu łączników. WARTOŚĆ DODATKU NA MOSTKI TERMICZNE U k WYTYCZNE WYKONAWCZE a) Prace dociepleniowe prowadzimy, gdy temperatura zewnętrzna powietrza, podłoża i materiału wbudowanego wynosi co najmniej +5 C i nie więcej niż +25 C. b) Nie wykonujemy robót przy bardzo silnym wietrze lub nasłonecznieniu. c) Niezwiązane materiały (zaprawę zbrojącą, tynki) chronimy przed działaniem deszczu poprzez rozwieszenie na rusztowaniach specjalnej siatki zabezpieczającej. d) Podłoże musi być mocne i czyste (wolne od kurzu i oleju). e) Powierzchnie ściany otynkowanej lub bez tynku oczyszczamy mechanicznie za pomocą szczotek lub wody pod dużym ciśnieniem. f) Przy nierównościach powierzchni ściany większych niż ±1 cm, w celu wyrównania istniejącego podłoża stosujemy tynk cementowo-wapienny. g) Stare, silnie chłonące podłoża pokrywamy specjalnym środkiem gruntującym. h) Elementy elewacji (żaluzje, parapety) montujemy przed rozpoczęciem robót ociepleniowych. i) Zwracamy szczególną uwagę na zachowanie odpowiedniej odległości zakończeń obróbki blacharskiej od powierzchni elewacji, które umożliwi prawidłowe odprowadzanie wód opadowych. j) Przed przystąpieniem do przyklejania płyt FASROCK-L na wysokości minimum 40 cm od poziomu terenu montujemy listwę cokołową z kapinosem. k) Listwę mocujemy idealnie w poziomie, wokół całego budynku (5 kołków na 1 m.b.). m) Płyty przyklejamy mijankowo metod grzebieniową. n) W zależności od rodzaju podłoża stosujemy dwa rodzaje kołków ze stalowym trzpieniem 8 mm o łbie plastikowym i koszulce z talerzykiem 140 mm: - struktury porowate (beton komórkowy, YTONG), pustaki (cegła kratówka, UNI MAX, POROTHERM) - łączniki wkręcane, - podłoże z cegły ceramicznej pełnej, cegły silikatowej, betonu - łączniki wbijane, o) Niezależnie od wysokości budynku minimalna głębokość zakołkowania powinna wynosić: - w betonie i cegle pełnej: 5 cm, - w cegle kratówce, betonie komórkowym: 8-9 cm. p) Otwory w betonie komórkowym wykonujemy wiertarką bezudarową. q) Dodatkowo do podłoży słabych mocujemy płyty z wełny łącznikami mechanicznymi w układach jak na rysunkach obok. r) Przed przystąpieniem do nakładania zaprawy zbrojącej szpachlujemy wszystkie powierzchnie w otworach okiennych, a w ich narożach wtapiamy pod kątem 45 pasy siatki z włókna szklanego. s) W narożach budynku oraz na krawędziach otworów okiennych i drzwiowych stosujemy listwy narożne. t) Zaprawę zbrojącą nakładamy przy pomocy pacy zębatej 10 x 10 mm, a następnie zatapiamy w niej siatkę z włókna szklanego, u) Na połączeniach siatki stosujemy zawsze zakłady o szerokości min. 10 cm i tak ją zatapiamy, aby nie była widoczna spod zaprawy zbrojącej. w) Na narożach budynku, ościeżach okiennych i drzwiowych wywijamy siatkę na około 10 cm. v) W miejscach zakładów siatki mocniej ściągamy warstwę zaprawy zbrojącej (nieco mniejsza grubość zaprawy). x) W normalnych warunkach pogodowych po 1-2 dniach przystępujemy do nakładania podkładu tynkarskiego (zaprawę zbrojącą jednokrotnie malujemy wałkiem). y) Wykonujemy powłokę końcową, nakładając tynk mineralny przy użyciu pacy ze stali nierdzewnej metodą mokre na mokre, pamiętając o wykonywaniu tych samych ruchów, w celu wyeliminowania różnic faktury nakładanego tynku. z) Wyschnięty tynk (po 7 dniach) malujemy farbą silikonową lub silikatową (farby te są paroprzepuszczalne i odporne na zabrudzenia). Dla budynków o wysokości do 20 m ponad poziom terenu stosujemy 4 łączniki na 1 m 2 w strefie środkowej i 7 łączników na 1 m 2 w strefie brzegowej budynku. Powyżej 20 m ponad poziom terenu płyty FASROCK-L mocujemy 4 łącznikami na 1 m 2 w strefie środkowej i 10 łącznikami na 1 m 2 w strefie brzegowej budynku.

13 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą 13 Mocowanie listwy cokołowej LC-ECOROCK Klejenie płyt fasadowych, lamelowych FASROCK-L zaprawą ZK-ECOROCK Kołkowanie łącznikami mechanicznymi WKL-ECOROCK Zatarcie zaprawy zbrojącej ZZ-ECOROCK i wtopienie siatki SZ-ECOROCK Malowanie podkładem tynkarskim PT-ECOROCK Zatarcie tynku mineralnego BR-ECOROCK

14 14 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą Ocieplenie metodą lekką mokrą ściany zewnętrznej w systemie ECOROCK-SZ ZALETY OCIEPLENIA Z NIEPALNEJ WEŁNY ROCKWOOL - wysoki komfort cieplny, akustyczny i wilgotnościowy mieszkania, - wysoka paroprzepuszczalność, - trwałość i odporność biologiczna oraz obojętność chemiczna. 1 2 System Płyta wiórowa OSB-3 gr. 6 cm gr. 14 cm Folia paroizolacyjna ROCKWOOL Płyta gipsowo-kartonowa

15 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą 15 Ocieplenie ECOROCK-SZ jako wykonane z komponentów niepalnych jest klasyfikowane jako nierozprzestrzeniające ognia (NRO). Kosztorysowanie robót ociepleniowych w systemie ECOROCK-SZ umożliwia Katalog Nakładów Rzeczowych KNR nr 9-02 (uzupełnienie KNR 2-02). ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU ECOROCK-SZ ORAZ ZAKŁADANE ZUŻYCIE MATERIAŁÓW NA 1 m 2 OCIEPLENIA zaprawa klejąca ZKE-ECOROCK fasadowa płyta FASROCK łączniki mechaniczne z rdzeniem stalowym WKS-ECOROCK (wkręcane) zaprawa zbrojąca ZZ-ECOROCK siatka zbrojąca z włókna szklanego SZ-ECOROCK podkład tynkarski PT-ECOROCK tynk mineralny BR lub DR-ECOROCK granulacja 3 mm granulacja 2 mm granulacja 1,5 mm Elementy dodatkowe systemu: listwa cokołowa LC-ECOROCK listwa narożna LN-ECOROCK listwa narożna z siatką LNS-ECOROCK 1 kg/m 2 1 m 2 8 szt./m 2 6 kg/m 2 1,1 m 2 0,2 kg/m 2 4,0 kg/m 2 3,5 kg/m 2 2,5 kg/m 2 1. zaprawa klejąca, 2. fasadowa płyta FASROCK, 3. łącznik mechaniczny z rdzeniem stalowym, 4. zaprawa zbrojąca, 5. siatka z włókna szklanego, 6. podkład tynkarski, 7. tynk mineralny, 8. farba silikonowa, 9. listwa cokołowa, 10. złącze listwy cokołowej, 11. łącznik do mocowania listwy cokołowej. złącze listwy cokołowej ZL-ECOROCK farba silikonowa FS-ECOROCK listwa przyokienna LP-ECOROCK listwa dylatacyjna LD-ECOROCK łącznik do mocowania listew cokołowych ŁC-ECOROCK WYTYCZNE PROJEKTOWE WARTOŚCI WSPÓŁCZYNNIKA PRZENIKANIA CIEPŁA U [W/m² K] DLA ŚCIANY ZEWNĘTRZNEJ OCIEPLONEJ METODĄ LEKKĄ MOKRĄ W SYSTEMIE ECOROCK-SZ, BEZ POPRAWEK U I DODATKÓW NA MOSTKI TERMICZNE U k, W WARUNKACH ŚREDNIOWILGOTNYCH

16 16 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą WARTOŚĆ POPRAWEK U Przy obliczaniu poprawek w ścianach należy uwzględnić: - nieszczelności na stykach płyt, - nieszczelności z tytułu łączników. PRZYKŁAD Ściana szkieletowa o konstrukcji drewnianej wykonanej ze słupków o wymiarach 8 x 14 cm co 50 cm. Od zewnątrz poszycie usztywniające z płyty wiórowej docieplonej systemem ECOROCK-SZ. WARTOŚĆ DODATKU NA MOSTKI TERMICZNE U k 1. tynk mineralny, 2. płyta FASROCK 6 cm, 3. płyta wiórowa, 4. szkielet, 5. papa, 6. SUPERROCK 14 cm, 7. Folia paroizolacyjna ROCKWOOL, 8. płyta g-k, 9. tapeta, 10. listwa, 11. podłoga, 12. gładź cementowa, 13. STROPROCK. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA U DODATEK NA MOSTKI TERMICZNE OD KONSTRUKCJI SZKIELETU Zgodnie z Polską Normą PN-EN ISO 6946 należy uwzględniać wpływ liniowych mostków termicznych powstałych z elementów zakłócających przechodzących przez całą grubość izolacji. U + U + U k U k (max) = 0,3 [W/m2 K] U = U g + U f U k = Otwory okienne i drzwiowe + szkielet drewniany 0,17 + 0,01 + (0,05 + 0,06) = 0,29 U k (max) = 0,3 [W/m2 K] WYTYCZNE WYKONAWCZE a) Prace dociepleniowe prowadzimy, gdy temperatura zewnętrzna powietrza, podłoża i materiału wbudowanego wynosi co najmniej +5 C i nie więcej niż +25 C. b) Nie wykonujemy robót przy bardzo silnym wietrze lub nasłonecznieniu. c) Niezwiązane materiały (zaprawę zbrojącą, tynki) chronimy przed działaniem deszczu poprzez rozwieszenie na rusztowaniach specjalnej siatki zabezpieczającej. d) Podłoże musi być mocne i czyste (wolne od kurzu i oleju). e) Stare, silnie chłonące podłoża pokrywamy specjalnym środkiem gruntującym. f) Elementy elewacji (żaluzje, parapety) montujemy przed rozpoczęciem robót ociepleniowych. g) Zwracamy szczególną uwagę na zachowanie odpowiedniej odległości zakończeń obróbki blacharskiej od powierzchni elewacji, które umożliwi prawidłowe odprowadzanie wód opadowych. h) Przed przystąpieniem do przyklejania płyt FASROCK na wysokości min. 40 cm od poziomu terenu montujemy listwę cokołową z kapinosem. i) Listwę mocujemy idealnie w poziomie, wokół całego budynku (5 kołków na 1 m.b.). j) Płyty przyklejamy mijankowo metodą punktowo-krawędziową. k) Dodatkowo mocujemy płyty kołkami ze stalowym trzpieniem 8 mm o łbie plastikowym i koszulce z talerzykiem 60 mm (rys. obok). m) Przed przystąpieniem do nakładania zaprawy zbrojącej szpachlujemy wszystkie powierzchnie w otworach okiennych, a w ich narożach wtapiamy pod kątem 45 pasy siatki z włókna szklanego. n) W narożach budynku oraz na krawędziach otworów okiennych i drzwiowych stosujemy listwy narożne. o) Zaprawę zbrojącą nakładamy przy pomocy pacy zębatej 10 x 10 mm, a następnie zatapiamy w niej siatkę z włókna szklanego. p) Na połączeniach siatki stosujemy zawsze zakłady o szerokości minimum 10 cm i tak ją zatapiamy, aby nie była widoczna spod zaprawy zbrojącej. r) Na narożach budynku, ościeżach okiennych i drzwiowych wywijamy siatkę na około 10 cm. s) W miejscach zakładów siatki mocniej ściągamy warstwę zaprawy zbrojącej (nieco mniejsza grubość zaprawy). t) W normalnych warunkach pogodowych po 1-2 dniach przystępujemy do nakładania podkładu tynkarskiego (zaprawę zbrojącą jednokrotnie malujemy wałkiem). u) Wykonujemy powłokę końcową, nakładając tynk mineralny przy użyciu pacy ze stali nierdzewnej metodą mokre na mokre, pamiętając o wykonywaniu tych samych ruchów w celu wyeliminowania różnic faktury nakładanego tynku. w) Wyschnięty tynk (po 7 dniach) malujemy farbą silikonową lub silikatową (farby te są paroprzepuszczalne i odporne na zabrudzenia). Dla budynków o wysokości do 20 m ponad poziomem terenu stosujemy 6 kołków na 1 m 2 powierzchni cieplnej.

17 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą 17 Mocowanie listwy cokołowej LC-ECOROCK Klejenie płyt fasadowych FASROCK zaprawą ZKE-ECOROCK Kołkowanie łącznikami mechanicznymi WKS-ECOROCK Zatarcie zaprawy zbrojącej ZZ-ECOROCK i wtopienie siatki SZ-ECOROCK Malowanie podkładem tynkarskim PT-ECOROCK Zatarcie tynku mineralnego BR-ECOROCK

18 18 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą System ocieplenia ścian Łączniki mechaniczne wbijane WB-ECOROCK Przeznaczone do mocowania płyt do podłoża pełnego (cegła pełna, beton). Łączniki mechaniczne wkręcane WK-ECOROCK Przeznaczone do mocowania płyt do pustaków, kratówek lub betonu komórkowego. Wymiary: długość mm, plastikowa otulina 10 mm, stalowy trzpień-wkręt 5 mm, talerzyk 60 mm. Zużycie: 8 szt./m 2. ZASTOSOWANIE: Ocieplenie i izolacja akustyczna: - ścian nowych i termomodernizowanych, - ścian zewnętrznych: murowych, betonowych (monolitycznych i prefabrykowanych). APROBATA TECHNICZNA ITB AT /2004 Zaprawa zbrojąca ZZ-ECOROCK Wraz z siatką przeznaczona do zwiększenia odporności na siły udarowe i przeciwdziałania skutkom naprężeń mechanicznych i termicznych w zaprawie i tynku. Pakowanie: worek 25 kg z wkładką foliową. Zużycie: 6 kg/m 2. Siatka zbrojąca z włókna szklanego SZ-ECOROCK Wraz z zaprawą przeznaczona do zwiększenia odporności na siły udarowe i przeciwdziałania skutkom naprężeń mechanicznych i termicznych w zaprawie i tynku. Pakowanie: rolka 50 m 2. Zużycie: z zakładem 1,1 m 2. PODSTAWOWE ELEMENTY SYSTEMU, ZUŻYCIE NA 1 m 2 ŚCIANY ORAZ PAKOWANIE Zaprawa klejąca ZK-ECOROCK Przeznaczona do przyklejenia płyt FASROCK. Pakowanie: worek 25 kg z wkładką foliową. Zużycie: 5 kg/m 2. Podkład tynkarski PT-ECOROCK Przeznaczony do wyrównania nasiąkliwości podłoża, do zwiększenia hydrofobowości oraz przyczepności tynku do zaprawy zbrojącej. Pakowanie: wiadro 2,5 i 5 kg. Zużycie: 0,2 kg/m 2. Płyta z wełny mineralnej FASROCK Przeznaczona do wykonania termoizolacji. Wymiar płyty: mm, grubość mm. Pakowanie: paczka. Zużycie: 1 m 2. Tynk mineralny drapany DR lub baranek BR-ECOROCK o granulacji: 1,5 mm zużycie: 2,5 kg/m 2 2,0 mm zużycie: 3,5 kg/m 2 3,0 mm zużycie: 4,0 kg/m 2 Przeznaczony do ochronno-dekoracyjnego wykończenia ocieplenia. Pakowanie: worek 25 kg z wkładką foliową. Podstawowe elementy systemu dostępne są w zestawach: - zestaw pozwalający ocieplić 25 m 2 z tynkiem o granulacji 3 mm, - zestaw pozwalający ocieplić 50 m 2 z tynkiem o granulacji 1,5 i 2,0 mm

19 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą 19 System ocieplenia ścian Zaprawa zbrojąca ZZ-ECOROCK Wraz z siatką przeznaczona do zwiększenia odporności na siły udarowe i przeciwdziałania skutkom naprężeń mechanicznych i termicznych w zaprawie i tynku. Pakowanie: worek 25 kg z wkładką foliową. Zużycie: 6 kg/m 2. ZASTOSOWANIE: Ocieplenie i izolacja akustyczna: - nieotynkowanych ścian ceramicznych, betonowych, silikatowych i keramzytowych z możliwością (do wys. ściany 20 m) pominięcia mechanicznego mocowania płyt łącznikami, - ścian zewnętrznych z betonu komórkowego lub istniejących, pokrytych tynkiem czy farbą olejną, ścian termomodernizowanych z koniecznością mechanicznego mocowania płyt łącznikami. Siatka zbrojąca z włókna szklanego SZ-ECOROCK Wraz z zaprawą przeznaczona do zwiększenia odporności na siły udarowe i przeciwdziałania skutkom naprężeń mechanicznych i termicznych w zaprawie i tynku. Pakowanie: rolka 50 m 2. Zużycie: z zakładem 1,1 m 2. APROBATA TECHNICZNA ITB AT /2004 PODSTAWOWE ELEMENTY SYSTEMU, ZUŻYCIE NA 1 m 2 ŚCIANY ORAZ PAKOWANIE Zaprawa klejąca ZK-ECOROCK Przeznaczona do przyklejenia płyt FASROCK-L. Pakowanie: worek 25 kg z wkładką foliową. Zużycie: 6 kg/m 2. Podkład tynkarski PT-ECOROCK Przeznaczony do wyrównania nasiąkliwości podłoża, do zwiększenia hydrofobowości oraz przyczepności tynku do zaprawy zbrojącej. Pakowanie: wiadro 2,5 i 5 kg. Zużycie: 0,2 kg/m 2. Płyta z wełny mineralnej FASROCK-L Przeznaczona do wykonania termoizolacji. Wymiar płyty: mm, gr mm. Pakowanie: paczka. Zużycie: 1 m 2. Tynk mineralny drapany DR lub baranek BR-ECOROCK o granulacji: 1,5 mm zużycie: 2,5 kg/m 2 2,0 mm zużycie: 3,5 kg/m 2 3,0 mm zużycie: 4,0 kg/m 2 Przeznaczony do ochronno-dekoracyjnego wykończenia ocieplenia. Pakowanie: worek 25 kg z wkładką foliową. Podstawowe elementy systemu dostępne są w zestawach: - zestaw pozwalający ocieplić 25 m 2 z tynkiem o granulacji 3 mm, - zestaw pozwalający ocieplić 50 m 2 z tynkiem o granulacji 1,5 i 2,0 mm.

20 20 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą System ocieplenia ścian Łączniki mechaniczne wkręcane WKS-ECOROCK Przeznaczone do mocowania płyt FASROCK do płyt OSB-3, sklejki wodoodpornej lub bali drewnianych. Wymiary: długość mm, plastikowa otulina 10 mm, stalowy trzpień-wkręt 5 mm, talerzyk 60 mm. Zużycie: 8 szt./m 2. ZASTOSOWANIE: Ocieplenie i izolacja akustyczna: - ścian zewnętrznych szkieletowych z poszyciem z płyt OSB-3, sklejki wodoodpornej, - ścian zewnętrznych z bali drewnianych. APROBATA TECHNICZNA ITB AT /2004 PODSTAWOWE ELEMENTY SYSTEMU, ZUŻYCIE NA 1 m 2 ŚCIANY ORAZ PAKOWANIE Elastyczna zaprawa klejąca ZKE-ECOROCK Przeznaczona do przyklejenia płyt FASROCK. Pakowanie: worek 25 kg z wkładką foliową. Zużycie: 1 kg/m 2. Zaprawa zbrojąca ZZ-ECOROCK Wraz z siatką przeznaczona do zwiększenia odporności na siły udarowe i przeciwdziałania skutkom naprężeń mechanicznych i termicznych w zaprawie i tynku. Pakowanie: worek 25 kg z wkładką foliową. Zużycie: 6 kg/m 2. Siatka zbrojąca z włókna szklanego SZ-ECOROCK Wraz z zaprawą przeznaczona do zwiększenia odporności na siły udarowe i przeciwdziałania skutkom naprężeń mechanicznych i termicznych w zaprawie i tynku. Pakowanie: rolka 50 m 2. Zużycie: z zakładem 1,1 m 2. Podkład tynkarski PT-ECOROCK Przeznaczony do wyrównania nasiąkliwości podłoża, do zwiększenia hydrofobowości oraz przyczepności tynku do zaprawy zbrojącej. Pakowanie: wiadro 2,5 i 5 kg. Zużycie: 0,2 kg/m 2. Płyta z wełny mineralnej FASROCK Przeznaczona do wykonania termoizolacji. Wymiar płyty: mm, grubość mm. Pakowanie: paczka. Zużycie: 1 m 2. Tynk mineralny drapany DR lub baranek BR-ECOROCK o granulacji: 1,5 mm zużycie: 2,5 kg/m 2 2,0 mm zużycie: 3,5 kg/m 2 3,0 mm zużycie: 4,0 kg/m 2 Przeznaczony do ochronno-dekoracyjnego wykończenia ocieplenia. Pakowanie: worek 25 kg z wkładką foliową. Podstawowe elementy systemu dostępne są w zestawach: - zestaw pozwalający ocieplić 25 m 2 z tynkiem o granulacji 3 mm, - zestaw pozwalający ocieplić 50 m 2 z tynkiem o granulacji 1,5 i 2,0 mm.

21 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą 21 ELEMENTY DODATKOWE SYSTEMU Listwa cokołowa LC-ECOROCK aluminiowa Przeznaczona do wykonania cokołu umożliwiającego odprowadzenie wody opadowej. Wymiary: długość 2,0 i 2,5 m, szerokość mm. Listwa okapnikowa LO-ECOROCK aluminiowa Mocowana nad nadprożami okiennymi i drzwiowymi, wykuszami, do odprowadzania kropel wody spływającej po elewacji. Wymiary: długość 2,5 m, kształtownik mm. Listwa narożna LN-ECOROCK aluminiowa Przeznaczona do wzmacniania naroży. Wymiary: długość 2,5 m, kątownik mm. Listwa wentylacyjna LW-ECOROCK aluminiowa Przeznaczona do zapewnienia wlotu powietrza pod połać dachową. Wymiary: długość 2,5 m, kątownik mm. Listwa narożna z siatką LNS-ECOROCK aluminiowa z siatką z włókna szklanego Przeznaczona do wzmacniania naroży. Wymiary: długość 2,5 m, kątownik mm. Listwa przyokienna LP-ECOROCK z PVC Przeznaczona do obróbki i zabezpieczenia ościeży okiennych. Wymiary: długość 1,5 m, kształtownik mm. Łączniki mechaniczne WBL-ECOROCK Przeznaczone do mocowania płyt do podłoża pełnego (cegła pełna, beton). Łączniki mechaniczne WB-ECOROCK Przeznaczone do mocowania płyt do podłoża pełnego (cegła pełna, beton). Łączniki mechaniczne WKL-ECOROCK Przeznaczone do mocowania płyt do pustaków, kratówek lub betonu komórkowego. Wymiary: długość mm, plastikowa otulina 10 mm, stalowy trzpień-wkręt 5 mm, nakładany talerzyk 140 mm. Łącznik listwy cokołowej ŁC-ECOROCK Przeznaczony do mocowania do ściany listwy cokołowej. Wymiary: długość 80 mm, 8 mm. Listwa dylatacyjna LD-ECOROCK ze stali nierdzewnej Przeznaczona do szczelin dylatacyjnych. Wymiary: długość 3,0 m, kształtownik mm. Listwa dylatacyjna LDY-ECOROCK Przeznaczona do dylatacji tynku i zaprawy zbrojącej. Wymiary: długość 3,0 m, kształtownik 70 6 mm. Listwa dylatacyjna kątowa LDK-ECOROCK ze stali nierdzewnej Przeznaczona do szczelin dylatacyjnych. Wymiary: długość 3,0 m, kształtownik mm. Złącze listwy cokołowej ZL-ECOROCK z PVC Przeznaczone do obwodowego łączenia sąsiednich listew cokołowych. Wymiary: długość 30 mm, szerokość 20 mm. Fasadowa farba silikonowa FS-ECOROCK Przeznaczona do nadania fasadzie wymaganego koloru oraz zwiększenia hydrofobowości i zmywalności elewacji. Pakowanie: wiadro 10 l. Zużycie: 0,4 l/m 2 przy dwukrotnym malowaniu. Gama dostępnych kolorów: 360 kolorów wg wzornika kolorów (ROCKWOOL).

22 22 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą System ocieplenia stropów ZASTOSOWANIE: Ocieplenie i izolacja akustyczna: - stropów garaży i piwnic nowych i termomodernizowanych, - stropów przejazdów. APROBATA TECHNICZNA ITB AT /2004 Łączniki mechaniczne wbijane WB-ECOROCK Przeznaczone do mocowania płyt do podłoża pełnego (cegła pełna, beton). Łączniki mechaniczne wkręcane WK-ECOROCK Przeznaczone do mocowania płyt do pustaków, kratówek lub betonu komórkowego. Wymiary: długość mm, plastikowa otulina 10 mm, stalowy trzpień-wkręt 5 mm, talerzyk 60 mm. Zużycie: 8 szt./m 2. PODSTAWOWE ELEMENTY SYSTEMU, ZUŻYCIE NA 1 m 2 ORAZ PAKOWANIE Zaprawa klejąca ZK-ECOROCK Przeznaczona do przyklejenia płyt FASROCK. Pakowanie: worek 25 kg z wkładką foliową. Zużycie: 5 kg/m 2. Zaprawa zbrojąca ZZ-ECOROCK Wraz z siatką przeznaczona do zwiększenia odporności na siły udarowe i przeciwdziałania skutkom naprężeń mechanicznych i termicznych w zaprawie i tynku. Pakowanie: worek 25 kg z wkładką foliową. Zużycie: 6 kg/m 2. Płyta z wełny mineralnej FASROCK Przeznaczona do wykonania termoizolacji. Wymiar płyty: mm, grubość mm. Pakowanie: paczka. Zużycie: 1 m 2. Siatka zbrojąca z włókna szklanego SZ-ECOROCK Wraz z zaprawą przeznaczona do zwiększenia odporności na siły udarowe i przeciwdziałania skutkom naprężeń mechanicznych i termicznych w zaprawie i tynku. Pakowanie: rolka 50 m 2. Zużycie: z zakładem 1,1 m 2. Podstawowe elementy systemu dostępne są w zestawach pozwalających ocieplić 25 m 2.

23 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą 23 System ocieplenia stropów ZASTOSOWANIE: Ocieplenie i izolacja akustyczna: - nieotynkowanych stropów garaży, piwnic, przejazdów z możliwością pominięcia mechanicznego mocowania płyt łącznikami, - stropów garaży, piwnic, przejazdów termomodernizowanych z koniecznością mechanicznego mocowania płyt łącznikami. Zaprawa zbrojąca ZZ-ECOROCK Wraz z siatką przeznaczona do zwiększenia odporności na siły udarowe i przeciwdziałania skutkom naprężeń mechanicznych i termicznych w zaprawie i tynku. Pakowanie: worek 25 kg z wkładką foliową. Zużycie: 6 kg/m 2. APROBATA TECHNICZNA ITB AT /2004 PODSTAWOWE ELEMENTY SYSTEMU, ZUŻYCIE NA 1 m 2 ORAZ PAKOWANIE Zaprawa klejąca ZK-ECOROCK Przeznaczona do przyklejenia płyt FASROCK-L. Pakowanie: worek 25 kg z wkładką foliową. Zużycie: 6 kg/m 2. Siatka zbrojąca z włókna szklanego SZ-ECOROCK Wraz z zaprawą przeznaczona do zwiększenia odporności na siły udarowe i przeciwdziałania skutkom naprężeń mechanicznych i termicznych w zaprawie i tynku. Pakowanie: rolka 50 m 2. Zużycie: z zakładem 1,1 m 2. Płyta z wełny mineralnej FASROCK-L Przeznaczona do wykonania termoizolacji. Wymiar płyty: mm, gr mm. Pakowanie: paczka. Zużycie: 1 m 2. Podstawowe elementy systemu dostępne są w zestawach pozwalających ocieplić 25 m 2.

24 24 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą Płyty z wełny mineralnej Płyty lamelowe z wełny mineralnej Poza systemem ECOROCK-L dostępne są płyty FASROCK-XL, w wymiarach 1200 x 400 mm, które posiadają identyczne parametry jak płyty FASROCK-L. APROBATA TECHNICZNA ITB AT /2004 ZASTOSOWANIE Niepalne ocieplenie i izolacja akustyczna: - w systemie ECOROCK do ścian zewnętrznych, - w systemie ECOROCK-SZ do ścian szkieletowych, - w systemie ECOROCK-G do stropów piwnicznych i nad garażami oraz przejazdami. PARAMETRY TECHNICZNE współczynnik przewodzenia ciepła obl 0,039 [W/m K] obciążenie charakterystyczne ciężarem własnym 1,35 kn/m 3 krótkotrwała nasiąkliwość wodą 0,3 kg/m 2 wytrzymałość na rozciąganie prostopadle do pow. 15 kpa klasyfikacja ogniowa klasa A1 - wyrób niepalny ODCHYŁKI WYMIAROWE długość szerokość grubość WYMIARY I PAKOWANIE długość szerokość grubość R opór cieplny ilość płyt w paczce ±3 mm ±3 mm ±2 mm ilość m 2 w paczce [mm] [mm] [mm] [m 2 K/W] [szt.] [m 2 ] ,50 8 4, ,75 6 3, ,00 6 3, ,25 4 2, ,50 4 2, ,05 3 1, ,55 2 1, ,05 2 1, ,55 2 1, ,80 2 1,0 APROBATA TECHNICZNA ITB AT /2004 ZASTOSOWANIE Niepalne ocieplenie i izolacja akustyczna: - w systemie ECOROCK-L do ścian zewnętrznych, - w systemie ECOROCK-GL do stropów piwnicznych i nad garażami oraz przejazdami. PARAMETRY TECHNICZNE współczynnik przewodzenia ciepła obl 0,039 [W/m K] obciążenie charakterystyczne ciężarem własnym 0,90 kn/m 3 krótkotrwała nasiąkliwość wodą 0,3 kg/m 2 wytrzymałość na rozciąganie prostopadle do pow. 100 kpa klasyfikacja ogniowa klasa A1 - wyrób niepalny ODCHYŁKI WYMIAROWE długość szerokość grubość WYMIARY I PAKOWANIE długość szerokość grubość R opór cieplny ilość płyt w paczce ±2 mm ±2 mm ±1 mm ilość m 2 w paczce [mm] [mm] [mm] [m 2 K/W] [szt.] [m 2 ] , , ,25 8 1, ,50 8 1, ,05 6 1, ,55 4 0, ,05 4 0, ,55 4 0, ,80 4 0, ,10 4 0, ,60 4 0, ,10 4 0, ,60 4 0, ,15 4 0,96

25 Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą 25 PARAMETRY PODSTAWOWYCH PRODUKTÓW ROCKWOOL Parametry produktów ROCKWOOL POLSKA TOPROCK SUPERROCK ROCKMIN DOMROCK GRANROCK Granulat typu LOFT SOFIT ROCKTON ROCKTON F PANELROCK PANELROCK F WENTIROCK WENTIROCK F FASROCK FASROCK-L STROPROCK DACHROCK MAX MONROCK MAX System MONROCK ICOBIT System CONLIT Obciążenie charakterystyczne ciężarem własnym kn/m 3 0,40 0,35 0,31 0,20 0,90 0,50 0,65 1,10 1,35 0,90 1,61 1,50 1,30 1,30 1,50 Obliczeniowy współczynnik przewodzenia ciepła λ obl W/m. K 0,035 0,035 0,039 0,041 0,043 0,037 0,037 0,036 0,037 0,039 0,039 0,041 0,041 0,040 0,040 Klasyfikacja ogniowa Krótkotrwała nasiąkliwość wodą Objętościowa wilgotność sorbcyjna przy 100% wilgotności powietrza Wytrzymałość na rozciąganie prostopadle do powierzchni Ściśliwość przy obciążeniu 4 kpa Ściśliwość przy obciążeniu 40 kpa Naprężenie ściskające przy 10% odkształceniu względnym Naprężenie ściskające pod obciążeniem punktowym dającym odkształcenie 5 mm Siła ściskająca pod obciążeniem punktowym dającym odkształcenie 5 mm kg/m 2 0,3 0,3 0,3 0,3 Płyta pokryta włókniną dekoracyjną i pomalowana WYRÓB NIEPALNY 0,3 0,3 1,0 1,0 1,0 % 0,5 0,5 0,5 0,5 0,01 kpa > 15 > 100 > 12 > 8 > 8 % 4,0 % kpa > 40 > kpa N PRAKTYCZNY WSPÓŁCZYNNIK POCHŁANIANIA DŹWIĘKU α P = E a /E p ORAZ WSKAŹNIK POCHŁANIANIA α w I KLASA POCHŁANIANIA DLA GRUBOŚCI 50 lub 100 mm EUROPEJSKA KLASYFIKACJA OGNIOWA WYROBÓW BUDOWLANYCH Produkt: Częstotliwość: 125 Hz 250 Hz 500 Hz TOPROCK (0,6) (1,00) (1,00) (0,95) (0,95) (0,9) (1,00) (A) SUPERROCK ROCKMIN 1000 Hz 2000 Hz 4000 Hz wskaźnik α w 0,15 0,50 0,80 0,95 0,95 0,95 0,75 H C klasa pochłaniania (0,35) (0,85) (1,00) (1,00) (0,95) (0,95) (1,00) (A) 0,20 0,50 0,85 0,85 0,80 0,75 0,80 B (0,45) (0,95) (1,00) (0,90) (0,85) (0,85) (0,90 L) (A) DOMROCK (0,45) (0,95) (1,00) (0,85) (0,90) (0,95) (0,90 L) (A) ROCKTON PANELROCK TECHROCK 60 0,20 0,55 0,95 0,95 0,85 0,75 0,85 B (0,65) (1,00) (1,00) (0,95) (0,90) (0,90) (0,95 L) (A) (0,75) (1,00) (1,00) (0,95) (0,85) (0,70) (0,85 L) (B) WENTIROCK (0,75) (1,00) (1,00) (0,90) (0,90) (0,75) (0,90 L) (A) WENTIROCK F (0,70) (1,00) (1,00) (0,95) (0,90) (0,90) (0,95 L) (A) FASROCK 0,20 0,65 0,95 0,95 1,00 1,00 0,90 A (0,40) (0,65) (0,85) (0,90) (1,00) (1,00) (0,90) (A) FASROCK-L (0,55) (1,00) (1,00) (0,90) (0,85) (0,85) (0,90 L) (A) STROPROCK 0,17 0,73 1,00 1,00 0,99 0,98 DACHROCK MAX 0,17 0,79 1,00 0,98 0,99 1,00 MONROCK MAX 0,19 0,65 1,00 0,97 0,95 0,84 ALFAROCK (0,95) (0,95) (0,95) (0,80) (0,65) (0,25) (0,45 L) (D) - wartości w nawiasach, np. (0,59), (0,90 L), (A) dotyczą grubości 100 mm, - wyznacznik kształtu: gdy α p >0,25 niż wzorzec, czyli lepsze pochłanianie dźwięku niż standardowe w pasmach: niskich L, średnich M lub wysokich H. Klasa wg EN A1 Krótka charakterystyka ogniowa NIEPALNY Zachowanie wyrobu podczas badania referencyjnego w pomieszczeniu pełnej skali PN-ISO-9705 Room corner test Wyroby budowlane (przykłady klasyfikacyjne) wełna ROCKWOOL A2 NIEPALNY płyty g-k BRAK ROZGORZENIA B NIEPALNY PCV C D E F PALNY PALNY PALNY nie klasyfikowany ROZGORZENIE płyta g-k z tapetą papierową drewno bez zabezpieczeń spienione tworzywa sztuczne (PUR)

26 Budownictwo ogólne i mieszkaniowe Zeszyt 1.2. "Systemowe ocieplenie ścian zewnętrznych metodą lekką mokrą" Październik 2004 r. ROCKWOOL POLSKA Sp. z o.o. ul. Kwiatowa Cigacice doradcy.techniczni@rockwool.pl infolinia: ,
