1 PROJEKT BUDOWLANO-WYKONAWCZY OBIEKT: ADRES: INWESTOR: BRANŻA: PRZYŁĄCZE ELEKTROENERGETYCZNE nn 0,4kV DO ZASILENIA OŚWIETLENIA PARKU W KAMIONCE KAMIONKA, GM KAMIONKA UL. RYNEK, KOCKA, LUBARTOWSKA DZ. NR 276 URZĄD GMINY W KAMIONCE UL. LUBARTOWSKA KAMIONKA ELEKTRYCZNA EGZ. NR 1 FUNKCJA IMIĘ I NAZWISKO NR UPR. DATA PODPIS PROJEKTANT ASYSTENT PROJEKTANTA mgr inż. Grzegorz Reja mgr inż. Łukasz Kuna LUB/0191/POOE/ Lublin, kwiecień

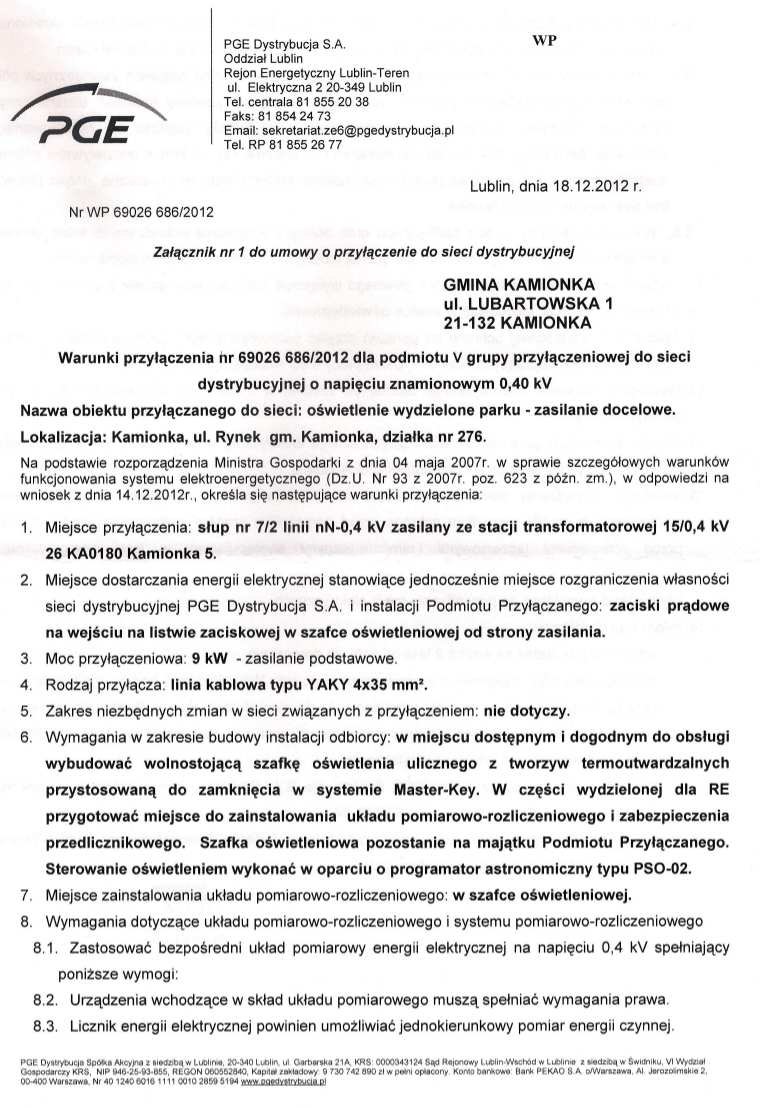

2 ZAWARTOŚĆ OPRACOWANIA Strona I. CZĘŚĆ OPISOWA... str PODSTAWA OPRACOWANIA... str PRZEDMIOT OPRACOWANIA... str STAN ISTNIEJĄCY... str PRZYŁACZE ELEKTROENERGETYCZNE ZE ZŁĄCZEM ZK1+1P str SPOSÓB UŁOŻENIA KABLI... str OCHRONA PRZECIWPRZEPIĘCIOWA... str OCHRONA PRZECIWPORAŻENIOWA... str UWAGI KOŃCOWE... str OBLICZENIA TECHNICZNE... str. 5 9 II. UZGODNIENIA, POZWOLENIA I ZAŚWIADCZENIA... str OŚWIADCZENIE PROJEKTANTA UPRAWNIENIA PROJEKTANTA ZAŚWIADCZENIE PROJEKTANTA O PRZYNALEŻNOŚCI DO LOIIB UMOWA NR O PRZYŁĄCZENIE DO SIECI DYSTRYBUCYJNEJ WARUNKI PRZYŁĄCZENIA nr /2012 z dn r. WYDANE PRZEZ PGE DYSTRYBUCJA S.A. ODDZIAŁ LUBLIN ZAŁĄCZNIK NR 2 DO UMOWY NR O PRZYŁĄCZENIE DO SIECI DYSTRYBUCYJNEJ ZAŁĄCZNIK NR 4 DO UMOWY NR O PRZYŁĄCZENIE DO SIECI DYSTRYBUCYJNEJ OPINIA ZUDP NR / DECYZJA NR 1/U/2013 DOTYCZĄCA LOKALIZACJI URZĄDZEŃ W PASIE DROGOWYM WYRYS I WYPIS Z M.P.Z.P. GMINY KAMIONKA... str. 11 str str. 14 str str str. 21 str. 22 str str str III. CZĘŚĆ RYSUNKOWA... str Rys. E/1 Rys. E/2 Rys. E/3 Rys. E/4 Plan trasy przyłącza energetycznego... Schemat ideowy zasilania... Widok proj ZK-1+1P... Profil skrzyżowania projektowanego kabla z drogą... str. 35 str. 36 str. 37 str. 38 2

3 CZĘŚĆ I OPIS DO PROJEKTU 1.1 PODSTAWA OPRACOWANIA α) warunki przyłączenia nr /2012 z dnia r., wydane przez PGE Dystrybucja S.A. Oddział Lublin Rejon Energetyczny Lublin - Teren, β) umowa o przyłączenie do sieci elektroenergetycznej, χ) opinia ZUDP, δ) wypis z miejscowego planu zagospodarowania przestrzennego Gminy Kamionka, ε) wypis z Rejestru Gruntów, φ) mapa do celów projektowych, γ) zlecenie Inwestora i uzgodnienia z Inwestorem, η) wizja lokalna w terenie. 1.2 PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest budowa przyłącza elektroenergetycznego wraz ze złączem kablowym ZK-1+1P do zasilenia oświetlenia płyty rynku w miejscowości Kamionka, gm. Kamionka, dz. nr 276, w zakresie: - linia kablowa nn 0,4 kv,, - złącze kablowo pomiarowe ZK-1+1P. Inwestorem jest Urząd Gminy w Kamionce, ul. Lubartowska 1, Kamionka. 1.3 STAN ISTNIEJĄCY Obecnie na terenie parku nie istnieje oświetlenie parkowe. Płyta parku jest zacieniona i dociera do niej jedynie rozproszone światło z lamp oświetlenia drogowego, które zniekształca i ukrywa zabytkowy charakter parku w Kamionce. 3

4 1.4 PRZYŁĄCZE ELEKTROENERGETYCZNE ZE ZŁĄCZEM ZK1+1P Projektuje się z istniejącego słupa nr 7/2 linii napowietrznej nn Kamionka 5, wykonać przyłącze elektroenergetyczne kablem YAKY4x35mm 2 do zasilenia projektowanego złącza kablowo pomiarowego ZK-1+1P rys E/3. W tym celu należy wyprowadzić projektowany kabel YAKY4x35mm 2 na słup nr 7/2. Kabel prowadzić na słupie w rurze osłonowej BE50 do wysokości 2,5 m od poziomu gruntu oraz do głębokości 0,5 m od powierzchni gruntu. Na słupie zamontować ograniczniki przepięć GXO 05/5 lovos. Ze złącza zasilona będzie projektowana szafka oświetlenia parku SZ.O (odrębne opracowanie). Pod jezdnią i na skrzyżowaniu z siecią wodociągową oraz instalacją telefoniczną należy prowadzić kabel w gładkościennej rurze osłonowej SRS o średnicy 75 mm. Przejście pod ulicą wykonać metodą przecisku lub przewiertu min 1.2 m od najniższej rzędnej terenu, (decyzja lokalizacyjna).plan trasy linii kablowej przedstawiono na rysunku E/1. Złącze uziemić, wartość uziemienia nie większa od 30 Ω. Zastosować materiały zgodne ze standardami PGE. 1.5 SPOSÓB UŁOŻENIA KABLI Kable należy układać zgodnie z obowiązującymi Normami i zasadami wiedzy technicznej. Głębokość ułożenia kabli w wykopie wynosi 0,80 m. Kable układać linią falistą z zapasem wynoszącym 1-3 % długości kabla celem skompensowania naprężeń powstałych w wyniku osiadania ziemi. Na dnie wykopu ziemię starannie wyrównać, ubić i nasypać 10 cm warstwę piasku, następnie ułożyć projektowany kabel. Przed zasypaniem trasy kablowej, należy dokonać inwentaryzacji geodezyjnej. Kabel należy następnie przysypać 10 cm warstwą piasku i 15 cm warstwą gruntu rodzimego, którą należy wyrównać i ubić oraz przykryć folią ostrzegawczą z PCV koloru niebieskiego. Dokończyć zasypywanie gruntem rodzimym z zapasem na osiadanie gruntu w wykopie. Odległość kabla od folii winna wynosić 0,25 m. Na całej długości kabla, co 10 m należy założyć oznaczniki zawierające: wartość napięcia, typ i przekrój kabla, rok ułożenia, relację oraz użytkownika. Projektowane kable w miejscach skrzyżowań z istniejącymi instalacjami oraz uzbrojeniami układać w rurze osłonowej gładkościennej HDPE o średnicy 75 mm 2. 4

5 1.6 OCHRONA PRZECIWPRZEPIĘCIOWA Na istniejącym słupie nr 7/2 należy zainstalować odgromniki GXO 0,5/5 klasy A. celem zabezpieczenia projektowanych urządzeń przed przepięciami łączeniowymi oraz atmosferycznymi. 1.7 OCHRONA PRZECIWPORAŻENIOWA Układ sieci zasilającej TN. Ochronę przeciwporażeniową stanowi samoczynne wyłączenie zasilania realizowane przez zabezpieczenia nadprądowe, tj. bezpieczniki topikowe zainstalowane w stacji transformatorowej 15/0,4 kv 26 KA0180 Kamionka UWAGI KOŃCOWE Całość robót wykonać zgodnie z obwiązującymi Normami i przepisami prawa budowlanego BHP i p.poż. oraz zasadami wiedzy technicznej. Przy wykonywaniu prac przestrzegać przepisów i zasad BHP. Do wykonywania instalacji mogą być używane tylko materiały i urządzenia dopuszczone do stosowania w budownictwie, a wszystkie certyfikaty i deklaracje zgodności lub inne świadectwa dopuszczenia do stosowania na wbudowane materiały przekazać Inwestorowi łącznie z dokumentacją powykonawczą po zakończeniu robót. Po wykonaniu instalacji elektrycznych przeprowadzić wszystkie niezbędne badania i pomiary, a protokoły badań, pomiarów i sprawdzeń przekazać Inwestorowi. 1.9 OBLICZENIA TECHNICZNE Dane ogólne: napięcie sieci 400/230 V; system ochrony przed porażeniem samoczynne wyłączenie zasilania w czasie 5 s; moc zainstalowana (wg WP nr 69026) 9 kw; kabel zasilający YAKY 4x35mm 2 dł. 12/24m, I z = 106 A; dopuszczalny spadek napięcia 5%; układ sieci zasilającej - TN. 5

6 MOC ZAINSTALOWANA I MOC SZCZYTOWA Moc przyłączeniowa w-g WP: P Z = 9 kw Współczynnik jednoczesności: k j = 1 Moc szczytowa: P s = P z * k j = 9 kw DOBÓR ZABEZPIECZENIA GŁÓWNEGO W SZAFCE OŚWIETLENIOWEJ SZ. O Prąd szczytowy: I s = gdzie: P s moc szczytowa, W; U N napięcie fazowe, V; cos φ = 0,95 P s 3 U N cosϕ = ,95ϕ = 13,67 A Wartość prądu szczytowego: I s = 13,67 A Wartość prądu znamionowego wyłącznika nadprądowego (zgodnie z WP): S303B16A. DOBÓR PRZEWODÓW ZASILAJĄCYCH Dobór przekroju kabla zasilającego proj. złącze i szafę oświetleniową SZ.O Zastosowano kabel typu YAKY 4 x 35 mm 2 ułożony w ziemi, którego obciążalność długotrwała wg katalogu Tele-Fonika Kable i zgodnie z PN-IEC wynosi: I z = 106 A Wartość prądu szczytowego: I s = 13,67 A warunek na nagrzewanie prądem roboczym I z I s 106 A 13,67 A warunek spełniony gdzie: I z obciążalność długotrwała przewodu, A; I s wartość prądu szczytowego, A; 6

7 warunek na dopuszczalny spadek napięcia na kablu zasilającym proj. ZK Dł. kabla zasilającego: YAKY 4 x 35 mm 2 długość 24 m Ma być spełniony warunek: U % < 5% U= P s l 100 γ s U = = 0,11 % 2 N gdzie: P s moc szczytowa, W; l - długość przewodu, m; s - przekrój przewodu, mm 2 ; γ - konduktywność (dla Al wynosi 35 m/(ω mm 2 )). U % = 0,11 % < 5% - warunek spełniony Dopuszczalny spadek napięcia na przewodzie jest zgodny z obowiązującymi przepisami. OBLICZENIA ZWARCIOWE Transformator 26 KA0180 Kamionka kva WTN gf 40A Linia kablowa nn 2 4xAFL 25 mm dl. 245 m A proj. linia kablowa 2 YAKY 4x35 mm dl. 24 m istn. slup nr 7/2 B proj. ZK 1+1P + SZ.O Rys. 1. Schemat zwarciowy Tabela 1. Dane układu Trafo 26 KA0180 Kamionka 5 linka AFL 4x25mm 2 YAKY 4x35mm 2 R T, Ω 0,0352 R L1, Ω/km 1,174 R L1, Ω 0,28763 R L2, Ω/km 0,875 R L2, Ω 0,021 X T, Ω 0,0627 X L1, Ω/km 0,33 X L1, Ω 0,08085 X L2, Ω/km 0,073 X L2, Ω 0, S, kva Od stacji transformatorowej do Trasa - Od słupa 7/2 do SZ.O słupa 7/2 Długość l, m Przykładowe obliczenia do tabeli 1: R L1 =R L1ohm/km l L1 =1,174 0,245=0,28763 Ω X L1 =X L1ohm/km l L1 =0,33 0,245=0,08085 Ω 7

8 Przypadek A - Zwarcie na słupie nr 7/2 - impedancja pętli zwarciowej Z K1 = ((R T +2 R L1) 2 +( X T +2 X L1) 2 ) Z K1 = ((0, ,28763) 2 +(0, ,08085) 2 ) Z K1 =0,65 Ω - sprawdzenie warunku 1 I K1 >I at 5s gdzie: I K1 obliczony prąd zwarciowy, Ia t 5s prąd wyłączenia w czasie t 5 s odczytany z tablic dla bezpiecznika WTN-1 gf 40 A równy 100A I K1 = 0,8 U 0 = 0,8 230 =283 A Z K1 0,65 I at 5s =100 A 283 A>100 A - warunek spełniony - sprawdzenie warunku 2 wg normy PN-IEC gdzie: Z K1 - impedancja pętli zwarciowej Z K1 Z K1dop Z K1dop = U 0 I a t 5s = =2,3 Ω 0,65 2,3 - warunek spełniony Przypadek B - Zwarcie w proj. ZK - impedancja pętli zwarciowej Z K1 = ((R T +2 R L1 +2 R L2) 2 +( X T +2 X L1 +2 X L2) 2 ) Z K1 = ((0, , ,021) 2 +(0, , ,001752) 2 ) Z K1 =0,69 Ω - sprawdzenie warunku 1 I K1 >I at 5s gdzie: I K1 obliczony prąd zwarciowy Ia t 5s prąd wyłączenia w czasie t 5s odczytany z tablic dla bezpiecznika WTN-1 gf 40A równy 100 A 8

9 I K1 = 0,8 U 0 = 0,8 230 =267 A Z K1 0,69 I at 5s =100 A 267 A> 100 A - warunek spełniony - sprawdzenie warunku 2 wg normy PN-IEC Z K1 Z K1dop gdzie: Z K1 - impedancja pętli zwarciowej Z K1dop = U 0 I a t 5s = =2,3 Ω 0,69 2,3 - warunek spełniony ZESTAWIENIE MATERIAŁÓW Tabela 1. Zestawienie materiałów Lp. Materiał ilość jednostka miary 1. Ogranicznik przepięć GXO 0,5/5 3 szt. 2. Zacisk odgałęźny SLIP szt. 3. Kabel AsXSn 1x25mm 2 3 m 4. Głowica termokurczliwa palczatka czteropalczasta AK4/35 2 szt. 5. Uchwyt dystansowy do kabla na słup 5 szt. 6. Uchwyt dystansowy do rury BE 3 szt. 7. Rura ochronna BE75 3 m 8. Tabliczka opisowa na rurę BE 1 szt. 9. Końcówka AL25 3 szt. 10. Kabel YAKY 4x35mm 2 24 m 11. Rura ochronna SRS m 12. Złącze kablowo-pomiarowe ZK-1+1P z fundamentem 1 kpl. 13. Wyłącznik S303 B16A 1 szt 14. Zwory WTZ-00 3 szt 15. Uziom prętowy 1 kpl. 9

10 II. UZGODNIENIA, POZWOLENIA I ZAŚWIADCZENIA 10

11 OŚWIADCZENIE PROJEKTANTA W oparciu o wymogi Prawa Budowlanego art. 20 ust. 4 (Dz. U. nr 207 poz z 2003 r. z późniejszymi zmianami) oświadczam, że projekt budowlanowykonawczy branży elektrycznej dla: Projekt rewitalizacji płyty rynku w Kamionce przyłącze elektroenergetyczne w miejscowości Kamionka, gm. Kamionka, dz. nr 276 został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projektant Data Podpis mgr inż. Grzegorz Reja upr. bud. nr LUB/0191/POOE/08 11

12 12

13 13

14 14

15 15

16 16

17 17

18 18

19 19

20 20

21 21

22 22

23 23

24 24

25 Załącznik do opinii ZUDP mapa 25

26 26

27 27

28 28

29 29

30 30

31 31

32 32

33 33

34 34
