1 Oznaczenie sprawy: PN/2-2015/ECOTECH załącznik nr 1 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA w postępowaniu prowadzonym w trybie przetargu nieograniczonego na dostawę wraz z montażem mebli biurowych, kuchennych, metalowych, krzeseł oraz wyposażenia sanitarnego i biurowego dla potrzeb Centrum Analityczno Programowego dla Zaawansowanych Technologii Przyjaznych Środowisku w ramach Projektu ECOTECH COMPLEX Człowiek, Środowisko, Produkcja Program Operacyjny: Innowacyjna Gospodarka, Oś priorytetowa: 2. Infrastruktura strefy B+R, Działanie: 2.1. Rozwój ośrodków o wysokim potencjale badawczym. Część nr I stoły, szafy, biurka, regały biblioteczne, kontenery, tapczany, sofy, wyposażenie biurowe (szkolne). Część nr II krzesła, fotele obrotowe. Część nr III meble metalowe, wyposażenie metalowe. Część nr IV meble kuchenne, wyposażenie kuchenne, szafy z drzwiami przesuwnymi i inne wyposażenie meblowe. Część nr V wyposażenie sanitarne, Poniższy opis przedstawia minimalne wymagania dla mebli, wyposażenia meblowego, wyposażenia sanitarnego, wyposażenia biurowego. Wykonawcy przystępujący do niniejszego postępowania mogą zaproponować rozwiązania równoważne o parametrach takich samych lub przewyższających je, jednak ich obowiązkiem jest udowodnienie równoważności. Zamawiający akceptuje rozwiązania równoważne, o ile spełnione są minimalne parametry podanych materiałów oraz komponentów. Wskazane w opisie przedmiotu zamówienia na pochodzenie produktów, nazw produktów oraz ich producentów mają na celu jedynie przybliżyć wymagania, których nie można było opisać przy pomocy dostatecznie dokładnych i zrozumiałych określeń. Informację o oferowanych meblach, wyposażeniu meblowym, wyposażeniu metalowym, sanitarnym, biurowym (szkolnym) należy podać w kolumnie 4 formularza asortymentowo - cenowego dotyczącego opisu oferowanego towaru. W przypadku zaoferowania mebli / wyposażenia o parametrach równoważnych należy podać ich dokładny opis oraz podać model i nazwę producenta. W przypadku zaoferowania mebli / wyposażenia zgodnego z opisem przedmiotu zamówienia należy w formularzu asortymentowo-cenowym wpisać formułę np. zgodnie z siwz. Na etapie realizacji zamówienia Wykonawca ma umożliwić Zamawiającemu weryfikację dostarczanego wyposażenia meblowego. W przypadku stwierdzenia niezgodności, możliwe jest wstrzymanie całej dostawy wraz z nakazem natychmiastowej wymiany wadliwego wyposażenia meblowego na koszt i odpowiedzialność Wykonawcy. Zamawiający jako rozwiązanie równoważne nie dopuszcza użycia następujących rozwiązań konstrukcyjnych lub materiałów: na blaty biurek i stołów zamiast laminatu HPL lub CPL: płyty laminowanej (tzw. melamina), foli, lakierowania. Nie dotyczy tych biurek i stołów, w których wskazano w opisie inne wykończenie niż laminat HPL lub CPL. konstrukcji stelaży biurek i stołów innej niż wskazane tzn. konstrukcja nie może być spawana lub skręcana śrubami, materiałów tapicerskich o innym składzie niż wskazane w opisie przedmiotu zamówienia (wykaz wyposażenia meblowego), dopuszcza się tolerancję składu tapicerskiego +/- 10%, innego gatunku drewna niż został wskazany w opisie przedmiotu zamówienia, ze względu na fakt, że każdy gatunek drewna wraz z upływem czasu zmienia swój kolor i proces ten jest różny u różnych gatunków drewna. Zamawiający dopuszcza tolerancję wymiarów w zakresie +/- 5% chyba, że w treści opisu podany jest inny dopuszczalny zakres tolerancji. Nie dopuszcza się zmiany szerokości i głębokości stołów i szaf oraz zmiany zakresu regulacji wysokości stołów, biurek, szaf. Wszystkie zaproponowane rozwiązania muszą być systemowe, seryjnie produkowane nie dotyczy mebli, wyposażenia meblowego wykonywanego pod zamówienie, tj.: zabudowy kuchenne, wnękowe, szafy z drzwiami przesuwnymi, lady recepcyjne, lady reżyserskie, itp. Pod pojęciem rozwiązania systemowe Zamawiający rozumie meble, wyposażenie meblowe, które można łączyć ze sobą w różnych konfiguracjach oraz pozwalające w przyszłości na rozbudowę. Zamawiający wymaga aby Wykonawca załączył do oferty: certyfikaty potwierdzające zgodność oferowanych mebli, wyposażenia meblowego z normami. Certyfikaty mają być wystawione przez niezależną jednostkę uprawnioną do wydawania tego rodzaju zaświadczeń. Jako jednostkę niezależną uznaje się każdą jednostkę posiadającą stosowną akredytację. Dokumenty te mają być opisane w sposób nie budzący wątpliwości do jakich mebli są dedykowane. w odniesieniu do tkanin tapicerskich należy do oferty dołączyć fabryczny wzornik tkanin oraz atesty lub sprawozdania z badań potwierdzające skład oraz wymaganą wytrzymałość na ścieranie (nie dotyczy skóry naturalnej). Atesty mają być wystawione przez niezależną jednostkę uprawnioną do wydawania tego rodzaju dokumentów. Wzornik i atesty mają być opisane w sposób nie budzący wątpliwości do jakich mebli są dedykowane.

2 w celu potwierdzenia spełnienia podanych w opisie przedmiotu zamówienia wymogów do każdego rodzaju mebli, wyposażenia meblowego należy przedstawić minimum jedną, osobną kartę katalogową na której będzie przedstawiony proponowany mebel. Karta katalogowa musi zawierać nazwę mebla lub nazwę użytego systemu meblowego, nazwę producenta mebla, rysunek lub zdjęcie proponowanego mebla (rozmiar zdjęcia pozwalający dostrzec szczegóły), wymiary oraz szczegóły techniczne mebla pozwalające zweryfikować czy proponowany mebel spełnia wymagania wskazane przez Zamawiającego. Karty katalogowej nie trzeba wykonywać w przypadku mebli wg indywidualnego projektu, których wymiary należy dostosować do stanu rzeczywistego na budowie np. mebli kuchennych, zabudów indywidualnych, szaf z drzwiami przesuwnymi, blat reżyserski itp. atest higieniczny na płytę wiórową, z której zostaną wyprodukowane meble, wystawiony przez jednostkę certyfikowaną, potwierdzający zgodność oferowanej płyty z wymaganiami higienicznymi dla płyt wiórowych klasy E1. Zamawiający nie dopuszcza kopiowania rysunków lub zdjęć z opisu przedmiotu zamówienia. Zamawiający wymaga przedstawienia zdjęć lub rysunków faktycznie oferowanych mebli, wyposażenia meblowego w celu weryfikacji czy oferowane meble i wyposażenie meblowe spełnia wymagania. Wskazane jest aby meble, wyposażenie będące przedmiotem niniejszego postępowania wykonane było we wskazanej w opisie przedmiotu zamówienia kolorystyce. Informacja dotycząca lokalizacji i konfiguracji mebli / wyposażenia, o którym mowa w opisie przedmiotu zamówienia zawarta jest w załączniku nr 1 do niniejszego opisu przedmiotu zamówienia w pliku pod nazwą: lokalizacja_wyposazenia_budynek_ecotech Wykonawca udzieli gwarancji i zapewni serwis: Zamawiający wymaga udzielenia przez Wykonawcę pełnej gwarancji na oferowany przedmiot zamówienia na okres od 24 miesięcy od 36 miesięcy. Okres gwarancji jest równy okresowi rękojmi za wady. Termin gwarancji liczony jest od dnia odbioru przedmiotu umowy, potwierdzonego protokołem odbioru bez zastrzeżeń. Wykonawca zapewni bezpłatny serwis gwarancyjny (usuwanie wad jakościowych lub montażowych) w ramach zaoferowanej ceny oferty na czas trwania gwarancji. Zamawiający zobowiązuje Wykonawcę do zabezpieczenia podłóg i ścian, okien, sufitów, drzwi itp., aby nie zostały uszkodzone lub zabrudzone przy wnoszeniu i montażu mebli oraz innego wyposażenia. Wykonawca ponosi pełną odpowiedzialność w przypadku zaistnienia uszkodzeń wynikłych z Jego winy. Zamawiający nakłada obowiązek naprawy wynikłych szkód na koszt Wykonawcy i doprowadzenia pomieszczenia do stanu sprzed uszkodzenia / zabrudzenia w terminie 3 dni roboczych od chwili zgłoszenia zdarzenia. Meble oraz inne wyposażenie będące przedmiotem niniejszego opisu przedmiotu zamówienia musi być fabrycznie nowe, nieużywane w jakimkolwiek laboratorium oraz nieeksponowane na konferencjach lub imprezach targowych oraz musi spełniać wymagania techniczno-funkcjonalne w mim zawarte. Zamawiający informuje, że wszystkie wymiary mebli i innego wyposażenia podane w opisie przedmiotu zamówienia są wymiarami nominalnymi wynikającymi z dokumentacji projektowej. Przed rozpoczęciem realizacji zamówienia konieczne jest dokonanie szczegółowych pomiarów i dostosowanie mebli oraz innego wyposażenia do rzeczywistych wymiarów pomieszczeń, w których będą użytkowane. Zamawiający wymaga wszelkie meble, krzesła systemowe, krzesła kuchenne, krzesła obrotowe, fotele obrotowe na kółkach wymienione w niniejszym opisie przedmiotu zamówienia wyposażone były w zabezpieczenia uniemożliwiające uszkodzenie wykładzin. Cena oferty dostawy mebli oraz innego wyposażenia wskazanego w niniejszym opisie przedmiotu zamówienia musi zawierać wszystkie koszty i składniki związane z wykonaniem zamówienia oraz warunkami stawianymi przez Zamawiającego, w tym niezbędne pomiary, rozładunek, wniesienie, montaż, instalację, pierwsze uruchomienie (w tym montaż wyposażenia łazienkowego sanitarnego do ścian, podłóg), podatek od towarów i usług, upusty, rabaty, koszty transportu do bezpośredniego użytkownika, opakowanie, ubezpieczenia towaru na czas transportu, koszty ewentualnej odprawy celnej, pierwszego uruchomienia, instrukcji obsługi oraz gwarancji, itp.

3 Część nr I stoły, szafy, biurka, regały biblioteczne, kontenery, tapczany, sofy, wyposażenie biurowe (szkolne). Biurka i stoły systemowe Biurka i stoły mają być systemowe, przeznaczone do intensywnej eksploatacji w budynkach użyteczności publicznej. W obrębie systemu ma być zapewniona możliwość łączenia z innymi meblami w różnych konfiguracjach. Biurka i stoły mają posiadać certyfikat zgodności z normami dotyczącymi jakości mebli biurowych wystawiony przez niezależną jednostkę certyfikującą posiadającą stosowną akredytację. Stoły mają spełniać wymagania określone w Rozporządzeniu Ministra Pracy i Polityki Społecznej z 10 grudnia 1998r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Blaty biurek i stołów mają być wykonane w kolorze białym Blaty ma być wykonany z płyty wiórowej, trójwarstwowej, grubości 22 mm, pokryty laminatem HPL o grubości min 0,40 mm Biurka i stoły mają mieć regulowaną wysokość blatu, czyli m.in. wysokość blatu ma być regulowana przez użytkownika w trakcie użytkowania, zakres regulacji ma wynosić cm (zakres regulacji może być większy zakres, ale nie może mniejszy) Krawędź biurka ma być trwale zabezpieczona doklejką ABS o grubości min 1,0 mm Konstrukcja ma składać się ze stelaża poprowadzonego wzdłuż zewnętrznej krawędzi biurka lub stołu oraz nóg z płynną regulacją wysokości. Całość ma być w kolorze RAL Nogi mają być okrągłe o grubości 40-45mm (+/-3mm) Stelaż ma być wykonany z zamkniętego profilu stalowego o przekroju prostokąta 3,5 cm x 2,0 cm. Ze względów jakościowych rama stelaża nie jest spawana (łączenia wykonane są przy pomocy mimośrodów), zapewniając tym samym jednorodność konstrukcji. Nogi biurka mają być przykręcane do stelaża, a nie do blatu dzięki takiemu rozwiązaniu jest zwiększona wytrzymałość i trwałość mebla oraz łatwość przeprowadzenia wielokrotnego rozmontowania i zmontowania biurka bez pogorszenia jego stabilności i jakości Gniazda mocowania nóg w stelażu muszą być wykonane z metalu (optymalnie powinien to być odlew żeliwny lub aluminiowy), okrągły, idealnie spasowany ze średnicą nogi tak, aby po przykręceniu nogi nie było żadnej szczeliny i noga była sztywna w gnieździe Przez podanie wymiarów rozumie się szerokość mebla x głębokość mebla x wysokość mebla. Wymiary podano w centymetrach Akcesoria uzupełniające: - biurka mają być przystosowane do zastosowania pionowego i/lub poziomego systemu prowadzenia okablowania strukturalnego, - przelotka okrągła w blacie, tworzywo sztuczne w kolorze blatu oraz uchwyty z tworzywa sztucznego do prowadzenia okablowania UWAGA! dotyczy biurek o symbolu B1 oraz B3, - uchwyt na jednostkę centralną ma być wykonany ze stali i lakierowany farbą proszkową odporną na zarysowania w kolorze RAL Miejsca styku obudowy komputera i uchwytu mają być wykończone miękką materiałem / pianką tłumiąca drgania i ograniczającą przenoszenie tych drgań na biurko. Uchwyt ma posiadać system montażu umożliwiający montaż w dowolnym miejscu pod blatem. Uchwyt ma posiadać płynną regulację szerokości uchwytu w zakresie minimum cm, oraz wysokości w zakresie minimum cm. Zakres regulacji może być większy niż podany, ale nie może być mniejszy. UWAGA! dotyczy biurek o symbolu B1 oraz B3. Do oferty należy dołączyć: - certyfikat zgodności z normą PN-EN 527-1:2011 lub równoważną oraz PN-EN lub równoważną wystawiony przez niezależną jednostkę certyfikującą dotyczy każdego rodzaju mebli, wyposażenia meblowego, - wzornik tapicerski przedstawiający co najmniej 10 rodzajów tkanin oraz co najmniej 10 opcji kolorystycznych zbliżonych do koloru wymaganego w opisie przedmiotu zamówienia oraz atesty potwierdzające skład oraz wymaganą wytrzymałość na ścieranie w zakresie mebli tapicerowanych, Wykaz (zestawienie) mebli i wyposażenia meblowego objętego zamówieniem: L.p. Typ Nazwa mebla / wyposażenia Ilość szt. Opis / wymiary / dane techniczne Przykładowe rozwiązanie 1. B1 Biurko systemowe 80 x głębokość 80cm, - szerokość 160cm, - blat koloru białego matowego, oklejony laminatem o gładkiej strukturze, - konstrukcja koloru szarego RAL 9006, - uchwyty do prowadzenia okablowania, - przelotka okrągła do prowadzenia okablowania, - uchwyt na jednostkę centralną, - szuflada na klawiaturę.

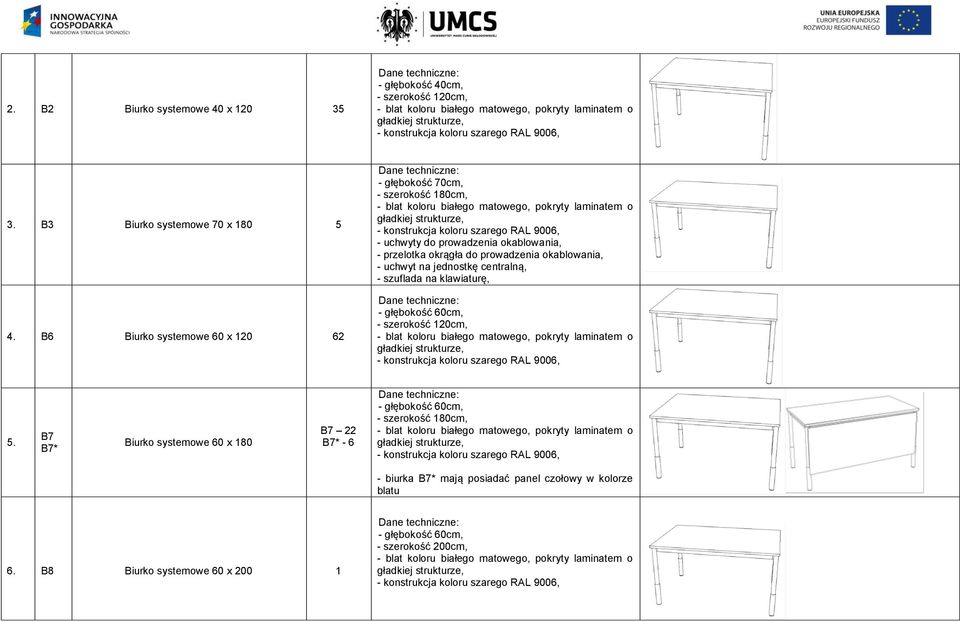

4 2. B2 Biurko systemowe 40 x głębokość 40cm, - szerokość 120cm, - blat koloru białego matowego, pokryty laminatem o gładkiej strukturze, - konstrukcja koloru szarego RAL 9006, 3. B3 Biurko systemowe 70 x B6 Biurko systemowe 60 x głębokość 70cm, - szerokość 180cm, - blat koloru białego matowego, pokryty laminatem o gładkiej strukturze, - konstrukcja koloru szarego RAL 9006, - uchwyty do prowadzenia okablowania, - przelotka okrągła do prowadzenia okablowania, - uchwyt na jednostkę centralną, - szuflada na klawiaturę, - głębokość 60cm, - szerokość 120cm, - blat koloru białego matowego, pokryty laminatem o gładkiej strukturze, - konstrukcja koloru szarego RAL 9006, 5. B7 B7* Biurko systemowe 60 x 180 B7 22 B7* głębokość 60cm, - szerokość 180cm, - blat koloru białego matowego, pokryty laminatem o gładkiej strukturze, - konstrukcja koloru szarego RAL 9006, - biurka B7* mają posiadać panel czołowy w kolorze blatu 6. B8 Biurko systemowe 60 x głębokość 60cm, - szerokość 200cm, - blat koloru białego matowego, pokryty laminatem o gładkiej strukturze, - konstrukcja koloru szarego RAL 9006,

5 7. BLX Biurko gabinetowe 100 x 200 x h 75 cm 3 Blat wymagania: Meble mają być wykonane z najwyższej jakości materiałów, które podkreślają gabinetowy charakter mebli - blat ma być wykonany z płyty wiórowej grubości min 25 mm laminowanej w kolorze jasny dąb - grubość rzeczywista blatu ma wynosić 5 cm - rozmiar blatu 200x100 cm - na wysokości 1/3 blatu ma znajdować się podłużna, aluminiowa listwa, przez którą można przeciągnąć kable np. od laptopa Konstrukcja wymagania: - profil nogi ma być trójkątny (trójkąt prostokątny, równoramienny), dwie nogi mają mieć zróżnicowaną grubość - nogi aluminiowe, mają mieć możliwość poprowadzenia wewnątrz nogi okablowania, - nogi mają być przykręcane bezpośrednio do blatu 8. PLX Pomocnik biurka BLX 188 x 66 cm 3 Wymagania: Meble mają być wykonane z najwyższej jakości materiałów, które podkreślają gabinetowy charakter mebli - pod blatem biurka ma znajdować się pomocnik o wymiarze: 180x66 cm - pomocnik ma być wykonany z białej płyty laminowanej w kolorze białym - pomocnik ma być na stałe złączony z blatem biurka BLX za pomocą aluminiowych, ozdobnych dystansów - kontener ma być wyposażony w centralny zamek

6 Stoły, łóżka. Wykaz (zestawienie) mebli i wyposażenia meblowego objętego zamówieniem: L.p. Typ Nazwa mebla / wyposażenia Ilość szt. Opis / wymiary / dane techniczne Przykładowe rozwiązanie 1. ST1 Stół 80 x blat ma być wykonany z płyty wiórowej, trójwarstwowej, grubości 22 mm, pokryty laminatem HPL o grubości min 0,40 mm w kolorze białym, matowym o gładkiej strukturze, - wymiary blatu 80cmx80cm - regulowana wysokość blatu w trakcie użytkowania, zakresie regulacji ma wynosić 65-85cm (zakres może być większy niż nie mniejszy) - krawędź stołu ma być zabezpieczona doklejką ABS o grubości min 1,0 mm - konstrukcja ma składać się ze stelaża poprowadzonego wzdłuż zewnętrznej krawędzi stołu oraz nóg z płynną regulacją wysokości. Całość ma być w kolorze RAL nogi mają być okrągłe o grubości 40-45mm (+/-3mm) - stelaż ma być wykonany z zamkniętego profilu stalowego o przekroju prostokąta 3,5 cm x 2,0 cm. Ze względów jakościowych rama stelaża nie jest spawana (łączenia wykonane są przy pomocy mimośrodów), zapewniając tym samym jednorodność konstrukcji. - nogi stołu mają być przykręcane do stelaża, a nie do blatu dzięki takiemu rozwiązaniu jest zwiększona wytrzymałość i trwałość mebla oraz łatwość przeprowadzenia wielokrotnego rozmontowania i zmontowania biurka bez pogorszenia jego stabilności i jakości - Gniazda mocowania nóg w stelażu muszą być wykonane z metalu (optymalnie powinien to być odlew żeliwny lub aluminiowy), okrągły, idealnie spasowany ze średnicą nogi tak, aby po przykręceniu nogi nie było żadnej szczeliny i noga była sztywna w gnieździe 2. ST2 Stół kuchenny 60 x blat ma być wykonany z płyty wiórowej, trójwarstwowej, grubości 22 mm, pokryty laminatem HPL o grubości min 0,40 mm w kolorze białym, matowym o gładkiej strukturze, - wymiary blatu 60cmx60 cm - regulowana wysokość blatu w trakcie użytkowania, zakresie regulacji ma wynosić 65-85cm (zakres może być większy niż nie mniejszy) - krawędź stołu ma być zabezpieczona doklejką ABS o grubości min 1,0 mm - konstrukcja ma składać się ze stelaża poprowadzonego wzdłuż zewnętrznej krawędzi stołu oraz nóg z płynną regulacją wysokości. Całość ma być w kolorze RAL nogi mają być okrągłe o grubości 40-45mm (+/-3mm) - stelaż ma być wykonany z zamkniętego profilu stalowego o przekroju prostokąta 3,5 cm x 2,0 cm. Ze względów jakościowych rama stelaża nie jest spawana (łączenia wykonane są przy pomocy mimośrodów), zapewniając tym samym jednorodność konstrukcji.

7 - nogi stołu mają być przykręcane do stelaża, a nie do blatu dzięki takiemu rozwiązaniu jest zwiększona wytrzymałość i trwałość mebla oraz łatwość przeprowadzenia wielokrotnego rozmontowania i zmontowania biurka bez pogorszenia jego stabilności i jakości - Gniazda mocowania nóg w stelażu muszą być wykonane z metalu (optymalnie powinien to być odlew żeliwny lub aluminiowy), okrągły, idealnie spasowany ze średnicą nogi tak, aby po przykręceniu nogi nie było żadnej szczeliny i noga była sztywna w gnieździe 3. ST3 Stół konferencyjny 80 x blat ma być wykonany z płyty wiórowej, trójwarstwowej, grubości 22 mm, pokryty laminatem HPL o grubości min 0,40 mm w kolorze białym, matowym o gładkiej strukturze - wymiary blatu 80cmx200cm - regulowana wysokość blatu w trakcie użytkowania, zakresie regulacji ma wynosić 65-85cm (zakres może być większy niż nie mniejszy) - krawędź stołu ma być zabezpieczona doklejką ABS o grubości min 1,0 mm - konstrukcja ma składać się ze stelaża poprowadzonego wzdłuż zewnętrznej krawędzi stołu oraz nóg z płynną regulacją wysokości. Całość ma być w kolorze RAL nogi mają być okrągłe o grubości 40-45mm (+/-3mm) - stelaż ma być wykonany z zamkniętego profilu stalowego o przekroju prostokąta 3,5 cm x 2,0 cm. Ze względów jakościowych rama stelaża nie jest spawana (łączenia wykonane są przy pomocy mimośrodów), zapewniając tym samym jednorodność konstrukcji. - nogi stołu mają być przykręcane do stelaża, a nie do blatu dzięki takiemu rozwiązaniu jest zwiększona wytrzymałość i trwałość mebla oraz łatwość przeprowadzenia wielokrotnego rozmontowania i zmontowania biurka bez pogorszenia jego stabilności i jakości - Gniazda mocowania nóg w stelażu muszą być wykonane z metalu (optymalnie powinien to być odlew żeliwny lub aluminiowy), okrągły, idealnie spasowany ze średnicą nogi tak, aby po przykręceniu nogi nie było żadnej szczeliny i noga była sztywna w gnieździe - w stołach konferencyjnych przewidzieć ukryte licowane z blatem gniazda komputerowe (230V i LAN).

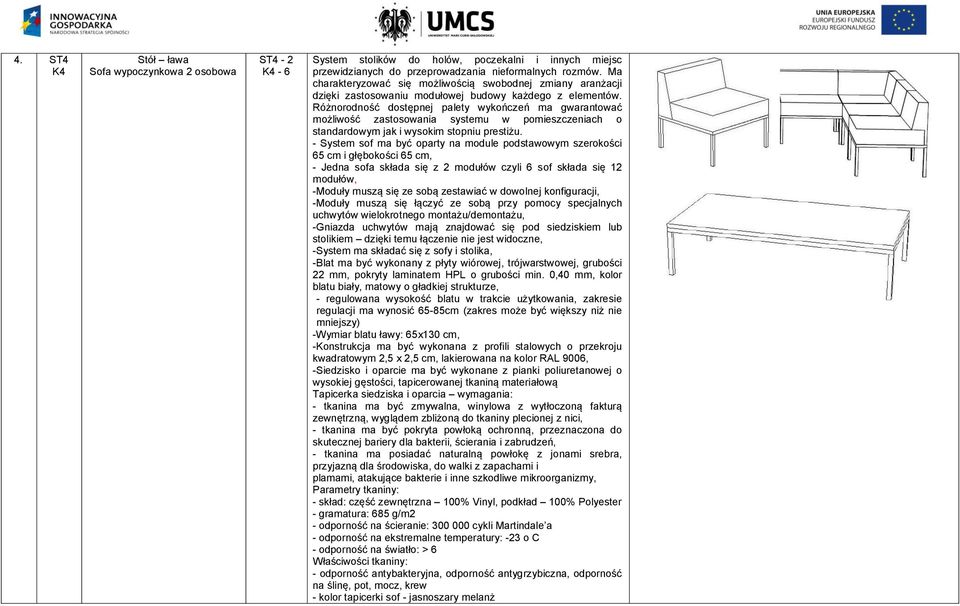

8 4. ST4 K4 Stół ława Sofa wypoczynkowa 2 osobowa ST4-2 K4-6 System stolików do holów, poczekalni i innych miejsc przewidzianych do przeprowadzania nieformalnych rozmów. Ma charakteryzować się możliwością swobodnej zmiany aranżacji dzięki zastosowaniu modułowej budowy każdego z elementów. Różnorodność dostępnej palety wykończeń ma gwarantować możliwość zastosowania systemu w pomieszczeniach o standardowym jak i wysokim stopniu prestiżu. - System sof ma być oparty na module podstawowym szerokości 65 cm i głębokości 65 cm, - Jedna sofa składa się z 2 modułów czyli 6 sof składa się 12 modułów, -Moduły muszą się ze sobą zestawiać w dowolnej konfiguracji, -Moduły muszą się łączyć ze sobą przy pomocy specjalnych uchwytów wielokrotnego montażu/demontażu, -Gniazda uchwytów mają znajdować się pod siedziskiem lub stolikiem dzięki temu łączenie nie jest widoczne, -System ma składać się z sofy i stolika, -Blat ma być wykonany z płyty wiórowej, trójwarstwowej, grubości 22 mm, pokryty laminatem HPL o grubości min. 0,40 mm, kolor blatu biały, matowy o gładkiej strukturze, - regulowana wysokość blatu w trakcie użytkowania, zakresie regulacji ma wynosić 65-85cm (zakres może być większy niż nie mniejszy) -Wymiar blatu ławy: 65x130 cm, -Konstrukcja ma być wykonana z profili stalowych o przekroju kwadratowym 2,5 x 2,5 cm, lakierowana na kolor RAL 9006, -Siedzisko i oparcie ma być wykonane z pianki poliuretanowej o wysokiej gęstości, tapicerowanej tkaniną materiałową Tapicerka siedziska i oparcia wymagania: - tkanina ma być zmywalna, winylowa z wytłoczoną fakturą zewnętrzną, wyglądem zbliżoną do tkaniny plecionej z nici, - tkanina ma być pokryta powłoką ochronną, przeznaczona do skutecznej bariery dla bakterii, ścierania i zabrudzeń, - tkanina ma posiadać naturalną powłokę z jonami srebra, przyjazną dla środowiska, do walki z zapachami i plamami, atakujące bakterie i inne szkodliwe mikroorganizmy, Parametry tkaniny: - skład: część zewnętrzna 100% Vinyl, podkład 100% Polyester - gramatura: 685 g/m2 - odporność na ścieranie: cykli Martindaleʼa - odporność na ekstremalne temperatury: -23 o C - odporność na światło: > 6 Właściwości tkaniny: - odporność antybakteryjna, odporność antygrzybiczna, odporność na ślinę, pot, mocz, krew - kolor tapicerki sof - jasnoszary melanż

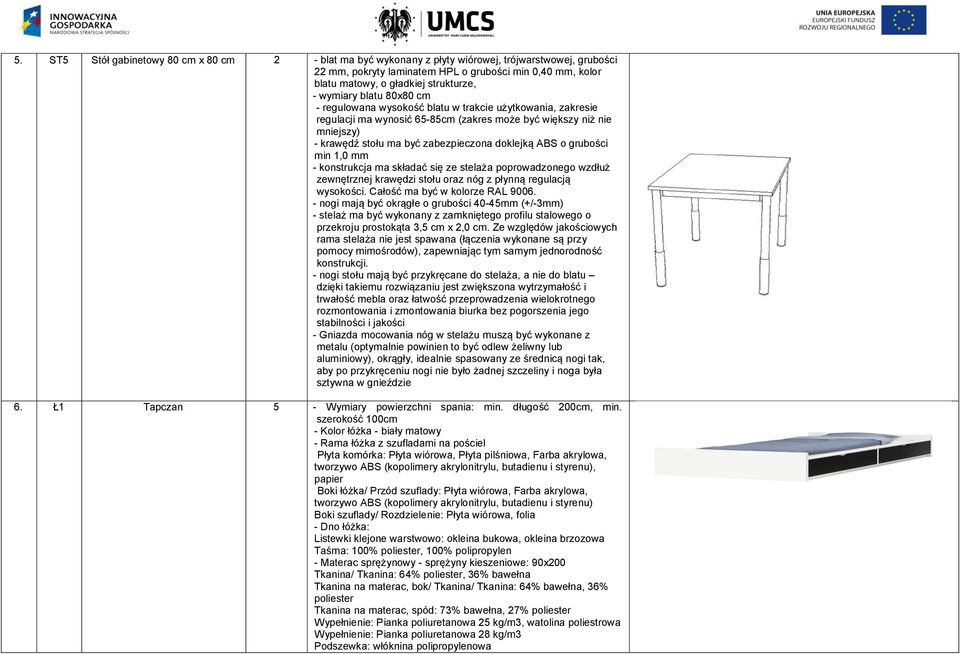

9 5. ST5 Stół gabinetowy 80 cm x 80 cm 2 - blat ma być wykonany z płyty wiórowej, trójwarstwowej, grubości 22 mm, pokryty laminatem HPL o grubości min 0,40 mm, kolor blatu matowy, o gładkiej strukturze, - wymiary blatu 80x80 cm - regulowana wysokość blatu w trakcie użytkowania, zakresie regulacji ma wynosić 65-85cm (zakres może być większy niż nie mniejszy) - krawędź stołu ma być zabezpieczona doklejką ABS o grubości min 1,0 mm - konstrukcja ma składać się ze stelaża poprowadzonego wzdłuż zewnętrznej krawędzi stołu oraz nóg z płynną regulacją wysokości. Całość ma być w kolorze RAL nogi mają być okrągłe o grubości 40-45mm (+/-3mm) - stelaż ma być wykonany z zamkniętego profilu stalowego o przekroju prostokąta 3,5 cm x 2,0 cm. Ze względów jakościowych rama stelaża nie jest spawana (łączenia wykonane są przy pomocy mimośrodów), zapewniając tym samym jednorodność konstrukcji. - nogi stołu mają być przykręcane do stelaża, a nie do blatu dzięki takiemu rozwiązaniu jest zwiększona wytrzymałość i trwałość mebla oraz łatwość przeprowadzenia wielokrotnego rozmontowania i zmontowania biurka bez pogorszenia jego stabilności i jakości - Gniazda mocowania nóg w stelażu muszą być wykonane z metalu (optymalnie powinien to być odlew żeliwny lub aluminiowy), okrągły, idealnie spasowany ze średnicą nogi tak, aby po przykręceniu nogi nie było żadnej szczeliny i noga była sztywna w gnieździe 6. Ł1 Tapczan 5 - Wymiary powierzchni spania: min. długość 200cm, min. szerokość 100cm - Kolor łóżka - biały matowy - Rama łóżka z szufladami na pościel Płyta komórka: Płyta wiórowa, Płyta pilśniowa, Farba akrylowa, tworzywo ABS (kopolimery akrylonitrylu, butadienu i styrenu), papier Boki łóżka/ Przód szuflady: Płyta wiórowa, Farba akrylowa, tworzywo ABS (kopolimery akrylonitrylu, butadienu i styrenu) Boki szuflady/ Rozdzielenie: Płyta wiórowa, folia - Dno łóżka: Listewki klejone warstwowo: okleina bukowa, okleina brzozowa Taśma: 100% poliester, 100% polipropylen - Materac sprężynowy - sprężyny kieszeniowe: 90x200 Tkanina/ Tkanina: 64% poliester, 36% bawełna Tkanina na materac, bok/ Tkanina/ Tkanina: 64% bawełna, 36% poliester Tkanina na materac, spód: 73% bawełna, 27% poliester Wypełnienie: Pianka poliuretanowa 25 kg/m3, watolina poliestrowa Wypełnienie: Pianka poliuretanowa 28 kg/m3 Podszewka: włóknina polipropylenowa

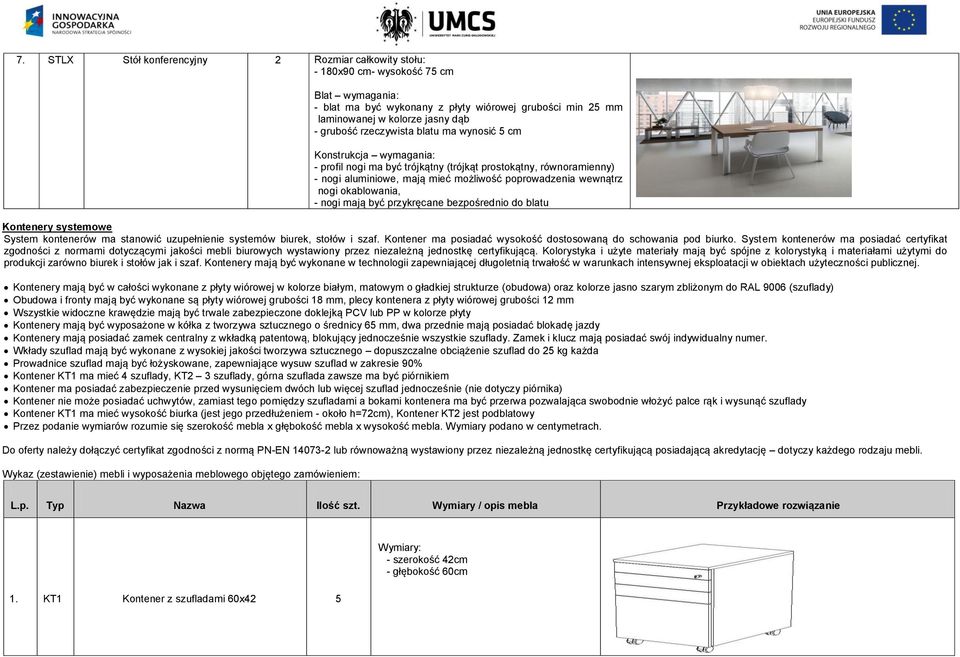

10 7. STLX Stół konferencyjny 2 Rozmiar całkowity stołu: - 180x90 cm- wysokość 75 cm Blat wymagania: - blat ma być wykonany z płyty wiórowej grubości min 25 mm laminowanej w kolorze jasny dąb - grubość rzeczywista blatu ma wynosić 5 cm Konstrukcja wymagania: - profil nogi ma być trójkątny (trójkąt prostokątny, równoramienny) - nogi aluminiowe, mają mieć możliwość poprowadzenia wewnątrz nogi okablowania, - nogi mają być przykręcane bezpośrednio do blatu Kontenery systemowe System kontenerów ma stanowić uzupełnienie systemów biurek, stołów i szaf. Kontener ma posiadać wysokość dostosowaną do schowania pod biurko. System kontenerów ma posiadać certyfikat zgodności z normami dotyczącymi jakości mebli biurowych wystawiony przez niezależną jednostkę certyfikującą. Kolorystyka i użyte materiały mają być spójne z kolorystyką i materiałami użytymi do produkcji zarówno biurek i stołów jak i szaf. Kontenery mają być wykonane w technologii zapewniającej długoletnią trwałość w warunkach intensywnej eksploatacji w obiektach użyteczności publicznej. Kontenery mają być w całości wykonane z płyty wiórowej w kolorze białym, matowym o gładkiej strukturze (obudowa) oraz kolorze jasno szarym zbliżonym do RAL 9006 (szuflady) Obudowa i fronty mają być wykonane są płyty wiórowej grubości 18 mm, plecy kontenera z płyty wiórowej grubości 12 mm Wszystkie widoczne krawędzie mają być trwale zabezpieczone doklejką PCV lub PP w kolorze płyty Kontenery mają być wyposażone w kółka z tworzywa sztucznego o średnicy 65 mm, dwa przednie mają posiadać blokadę jazdy Kontenery mają posiadać zamek centralny z wkładką patentową, blokujący jednocześnie wszystkie szuflady. Zamek i klucz mają posiadać swój indywidualny numer. Wkłady szuflad mają być wykonane z wysokiej jakości tworzywa sztucznego dopuszczalne obciążenie szuflad do 25 kg każda Prowadnice szuflad mają być łożyskowane, zapewniające wysuw szuflad w zakresie 90% Kontener KT1 ma mieć 4 szuflady, KT2 3 szuflady, górna szuflada zawsze ma być piórnikiem Kontener ma posiadać zabezpieczenie przed wysunięciem dwóch lub więcej szuflad jednocześnie (nie dotyczy piórnika) Kontener nie może posiadać uchwytów, zamiast tego pomiędzy szufladami a bokami kontenera ma być przerwa pozwalająca swobodnie włożyć palce rąk i wysunąć szuflady Kontener KT1 ma mieć wysokość biurka (jest jego przedłużeniem - około h=72cm), Kontener KT2 jest podblatowy Przez podanie wymiarów rozumie się szerokość mebla x głębokość mebla x wysokość mebla. Wymiary podano w centymetrach. Do oferty należy dołączyć certyfikat zgodności z normą PN-EN lub równoważną wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację dotyczy każdego rodzaju mebli. Wykaz (zestawienie) mebli i wyposażenia meblowego objętego zamówieniem: L.p. Typ Nazwa Ilość szt. Wymiary / opis mebla Przykładowe rozwiązanie 1. KT1 Kontener z szufladami 60x42 5 Wymiary: - szerokość 42cm - głębokość 60cm

11 2. KT2 Kontener z szufladami 60x42 2 Wymiary: - szerokość 43cm - głębokość 60cm - wysokość 53,5 cm Szafy systemowe Szafy mają być systemowe, przeznaczone do intensywnej eksploatacji w budynkach użyteczności publicznej. Szafy mają posiadać certyfikat zgodności z normą dotyczącą jakości mebli biurowych, wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację. Ze względu na jakość, wytrzymałość i powtarzalność szafy mają być klejone i ściskane na prasie w procesie technologicznym w fabryce i w całości transportowane do miejsca użytkowania. Obudowa szaf ma mieć kolor biały, matowy o gładkiej strukturze. Drzwi, półki, szuflady, cokoły, rolety w kolorze jasnoszarym zbliżonym do RAL 9006 Obudowa i drzwi mają być wykonane z płyty wiórowej, trójwarstwowej, grubości 18 mm Półki mają być wykonane z płyty wiórowej, trójwarstwowej, grubości min 22 mm Plecy mają być wykonane z płyty wiórowej trójwarstwowej, grubości min 12 mm Wszystkie płyty mają być laminowane, wykończone tzw. melaminą Wszystkie widoczne krawędzie mają być oklejone listwą PCV lub PP w kolorze płyty Regulacja wysokości półek ma być skokowa +/- 32mm standard OH (nie dotyczy półek konstrukcyjnych) Półki mają być mocowane przy pomocy systemu zapobiegającemu przypadkowemu wyszarpnięciu, jednocześnie zapewniające docisk boku szafy do półki wraz ze zwiększeniem obciążenia półki Szafy mają posiadać płynną regulację wysokości w zakresie min 0-2 cm przy pomocy 4 nóżek zakończonych plastikowymi talerzykami o średnicy 3 cm, zapewniające możliwość przesunięcia szafy bez zniszczenia posadzki. Regulacji poziomowania ma dokonywać się od wnętrza szaf bez potrzeby ich odsuwania lub podnoszenia Szafa ubraniowa ma być wyposażona w półkę oraz uchwyt na wieszaki zamocowany od spodu do górnej półki Rolety mają być wykonane z tworzywa sztucznego w kolorze jasnoszarym zbliżonym do RAL Zakończenie ma być wykonane z listwy metalowej w kolorze RAL W listwie ma być umieszczony zamek. Prowadnice mają być z tworzywa sztucznego w kolorze RAL 9006 i muszą być umieszczone na płycie (nie mogą być wpuszczane frezowane w płytę). Wszystkie drzwi mają posiadać zamek patentowy. Klucz i zamek mają posiadać swój indywidualny numer. Zamek w drzwiach ma być osadzony bez użycia dodatkowej osłony w postaci pierścienia otwór pod zamek musi być idealnie wykonany (nie dopuszcza się najmniejszych uszczerbków w płycie) Szafy mają być wyposażone w nóżki stalowe o przekroju kwadratowym 3,5 x 3,5 cm w kolorze RAL 9006 o wysokości 8 cm (+/-1 cm) Nóżki mają być połączone kątownikiem dzięki temu dopuszczalne obciążenia szafy przekracza 200 kg na szafę, szafa oparta jest bezpośrednio na kątownikach Nóżki mają być zakończone talerzykami z tworzywa sztucznego (czarne), wkręcanymi w nogi tak, aby szafę można było wypoziomować w zakresie min 0-2 cm Przez podanie wymiarów rozumie się szerokość mebla x głębokość mebla x wysokość mebla. Wymiary podano w centymetrach. Do oferty należy dołączyć certyfikaty zgodności z normą PN-EN lub równoważną wystawiony przez niezależną jednostkę certyfikującą posiadającą stosowną akredytację dotyczy każdego rodzaju mebli.

12 Wykaz (zestawienie) mebli i wyposażenia meblowego objętego zamówieniem: L.p. Typ Nazwa mebla / wyposażenia Ilość szt. Opis / wymiary / dane techniczne Przykładowe rozwiązanie 1. S1 Szafka pomocnik 80 x szerokość 80cm, - głębokość 42cm, - wysokość dostosowana do wys. biurka, - obudowa w kolorze białym matowym o gładkiej strukturze - roleta i półki w kolorze jasnoszarym zbliżonym do RAL S2 Szafka pomocnik 120 x szerokość 120cm, - głębokość 42cm, - wysokość dostosowana do wys. biurka, - obudowa w kolorze białym matowym o gładkiej strukturze - roleta i półki w kolorze jasnoszarym zbliżonym do RAL S3 Szafa ubraniowa 60 x 44 x szerokość 60cm, - głębokość 44cm, - wysokość 204cm, - wyposażona w wieszak na ubranie oraz dolną i górną i górną półkę, - obudowa w kolorze białym matowym o gładkiej strukturze, - drzwi i półki w kolorze jasnoszarym zbliżonym do RAL 9006

13 4. S4 Szafa na akta 60 x 44 x szerokość 60cm, - głębokość 44cm, - wysokość 204cm, - drzwi dwuskrzydłowe, - obudowa w kolorze białym matowym o gładkiej strukturze, - półki i drzwi w kolorze jasnoszarym zbliżonym do RAL S5 Szafa na akta 100 x 44 x szerokość 100cm, - głębokość 44cm, - wysokość 204cm, - drzwi dwuskrzydłowe, - obudowa w kolorze białym matowym o gładkiej strukturze, - półki i drzwi w kolorze jasnoszarym zbliżonym do RAL 9006

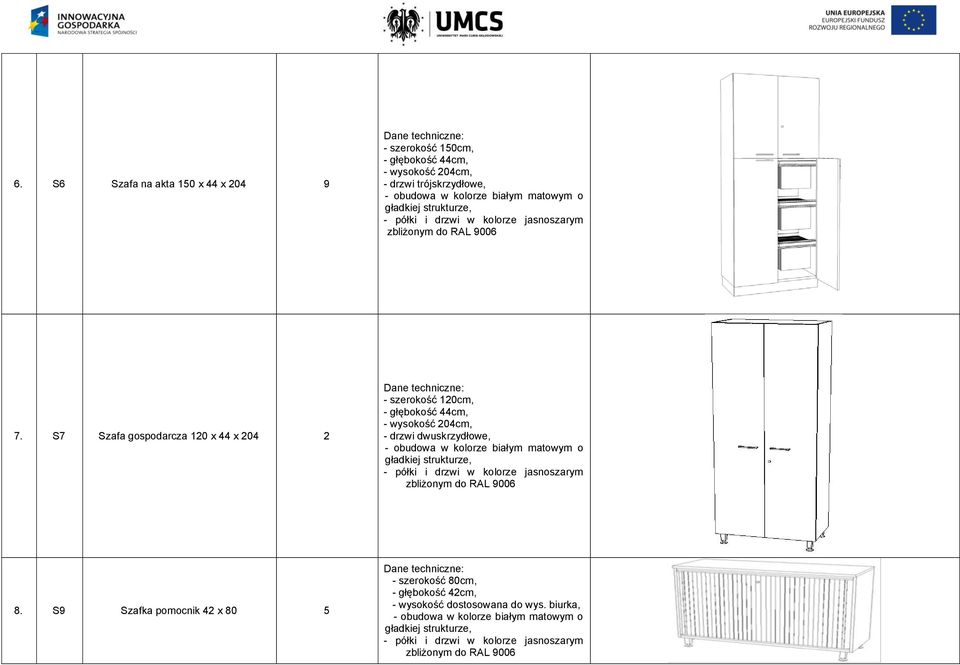

14 6. S6 Szafa na akta 150 x 44 x szerokość 150cm, - głębokość 44cm, - wysokość 204cm, - drzwi trójskrzydłowe, - obudowa w kolorze białym matowym o gładkiej strukturze, - półki i drzwi w kolorze jasnoszarym zbliżonym do RAL S7 Szafa gospodarcza 120 x 44 x szerokość 120cm, - głębokość 44cm, - wysokość 204cm, - drzwi dwuskrzydłowe, - obudowa w kolorze białym matowym o gładkiej strukturze, - półki i drzwi w kolorze jasnoszarym zbliżonym do RAL S9 Szafka pomocnik 42 x szerokość 80cm, - głębokość 42cm, - wysokość dostosowana do wys. biurka, - obudowa w kolorze białym matowym o gładkiej strukturze, - półki i drzwi w kolorze jasnoszarym zbliżonym do RAL 9006

15 Wymagania: 9. SLX Szafa gabinetowa 9 Meble mają być wykonane z najwyższej jakości materiałów, które podkreślają gabinetowy charakter mebli - szafy mają być wykonane w całości z płyty laminowanej w kolorze białym - drzwi z zamkiem patentowym - w szafie mają być wydzielone przestrzenie na segregatory - szafa dwudrzwiowa - wymiary: szerokość 90 cm, głębokość 45 cm, wysokość 127,5 10. S IND Szafa indywidualna w laboratoriach 12 segmentowa 7 Każda szafa składa się z 12 segmentów tworzących całość o długości 720 cm Parametry techniczne: - szerokość jednego segmentu wynosi 60cm, - wysokość całej szafy 328 cm, - całość mebla wykonana z płyty meblowej oklejonej okleiną HPL w kolorze białym - konstrukcja, półki płyta grubości 22mm, - drzwi, płyta grubości 12 mm - poszczególne moduły mają być ze sobą skręcone Podział, parametry techniczne zgodnie z rysunkiem znajdującym się poniżej.

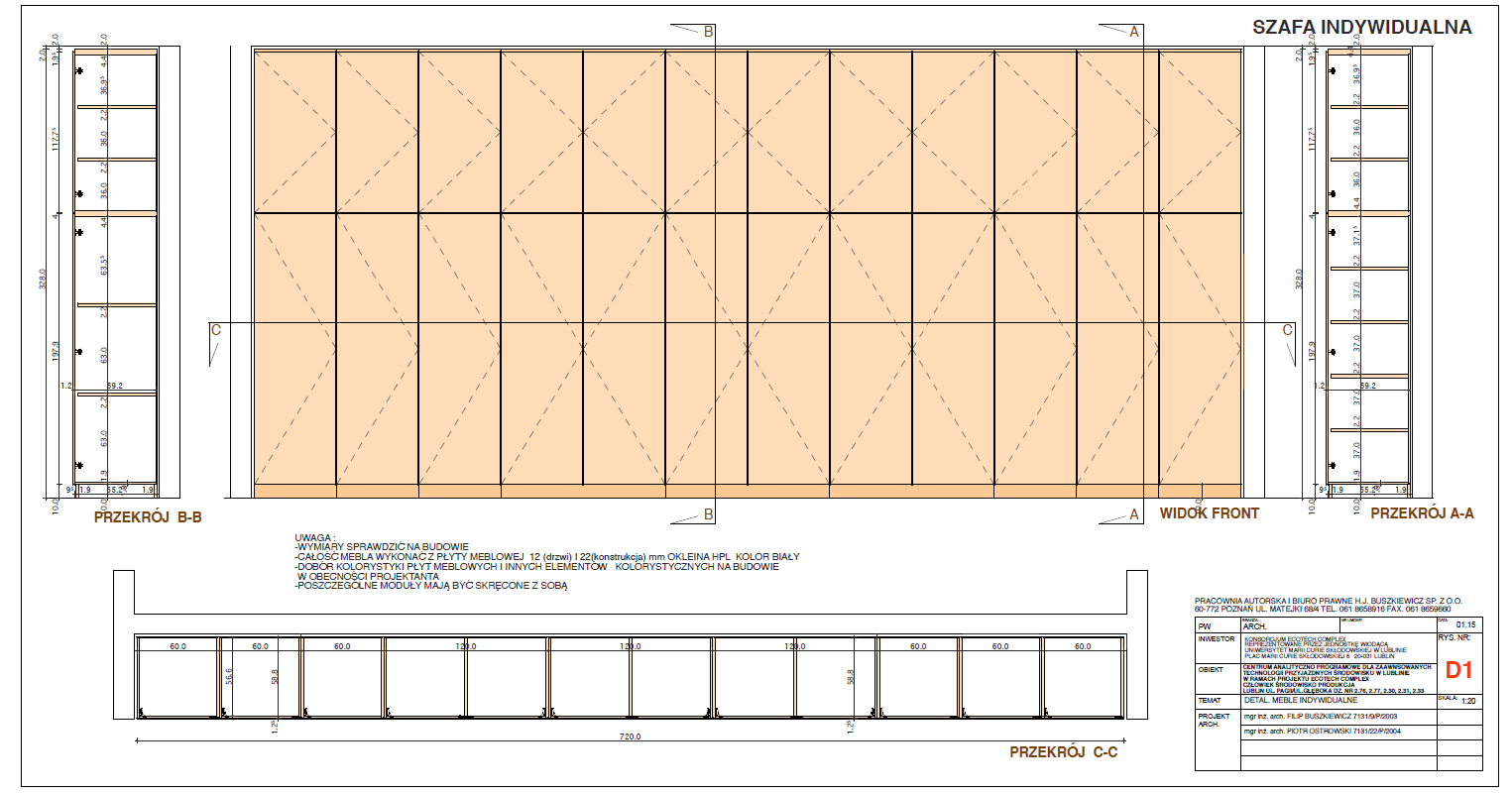

16 Rys. Szafa indywidualna w laboratoriach S IND.

17 Regały biblioteczne. Wykaz (zestawienie) mebli i wyposażenia meblowego objętego zamówieniem: - długość: 90cm, - głębokość: 30cm, - wysokość: 80cm, - odległość między półkami regulowana - obudowa w kolorze białym matowym o gładkiej strukturze, - półki i drzwi w kolorze jasnoszarym zbliżonym do RAL RB1 Regał biblioteczny jednostronny 8 Materiały: Części główne: Płyta wiórowa, folia, tworzywo ABS (kopolimery akrylonitrylu, butadienu i styrenu) Panel boczny: Płyta wiórowa, folia, folia melaminowa, tworzywo ABS (kopolimery akrylonitrylu, butadienu i styrenu) Cokół frontowy: Płyta wiórowa, folia Tył: Płyta pilśniowa, folia, farba - długość: 90cm, - głębokość: 30cm, - wysokość: 210cm, - odległość między pólkami regulowana - obudowa w kolorze białym matowym o gładkiej strukturze, - półki i drzwi w kolorze jasnoszarym zbliżonym do RAL RB2 Regał biblioteczny jednostronny 7 Materiały: Części główne: Płyta wiórowa, folia, tworzywo ABS (kopolimery akrylonitrylu, butadienu i styrenu) Panel boczny: Płyta wiórowa, folia, folia melaminowa, tworzywo ABS (kopolimery akrylonitrylu, butadienu i styrenu) Cokół frontowy: Płyta wiórowa, folia Tył: Płyta pilśniowa, folia, farba

18 Wykaz (zestawienie) wyposażenia biurowego (szkolnego) objętego zamówieniem: Lp. Typ Nazwa mebla / wyposażenia Ilość szt. Opis / wymiary / dane techniczne Przykładowe rozwiązanie 1. T1 Tablica magnetyczna i do pisania 3 Dane techniczne minimalne: - wymiary: długość 170cm, wysokość 100cm - wyposażona w wygodną półkę, - rama z profilu aluminiowego w kolorze srebrnym, - kolor powierzchni roboczej biały, W cenie oferty należy przewidzieć montaż tablic w pomieszczeniach wskazanych przez Zamawiającego, Do oferty należy dołączeń certyfikat dopuszczający do użytkowania w placówkach oświatowych 2. T2 Tablica magnetyczna i pisania (tryptyk) 1 Dane techniczne minimalne: - wymiary : dł. 340 x wys. 100 cm, po zamknięciu skrzydeł dł. 170 x wys.100 cm, - rama ma być wykonana z profilu aluminiowego w kolorze srebrnym - kolor powierzchni roboczej biały, -tablica ma być wyposażona w wygodną półkę na całej części stałej, która zmieści wszystkie niezbędne przybory W cenie oferty należy przewidzieć montaż tablicy w pomieszczeniach wskazanych przez Zamawiającego, 3. T3 Tablica magnetyczna i do pisania (rozstawna) Do oferty należy certyfikat dopuszczający do użytkowania w placówkach oświatowych 3 Dane techniczne minimalne: -wymiary: 1500mmx1200mm -rama aluminiowa UKF -podstawa mobilna na kółkach z systemem blokowania - wyposażona w półkę na przybory znajdującą się w stelażu -możliwość obrotu tablicy wokół osi poziomej -możliwość blokowania tablicy w dowolnej pozycji -kolor powierzchni roboczej biały Do oferty należy dołączeń certyfikat dopuszczający do użytkowania w placówkach oświatowych

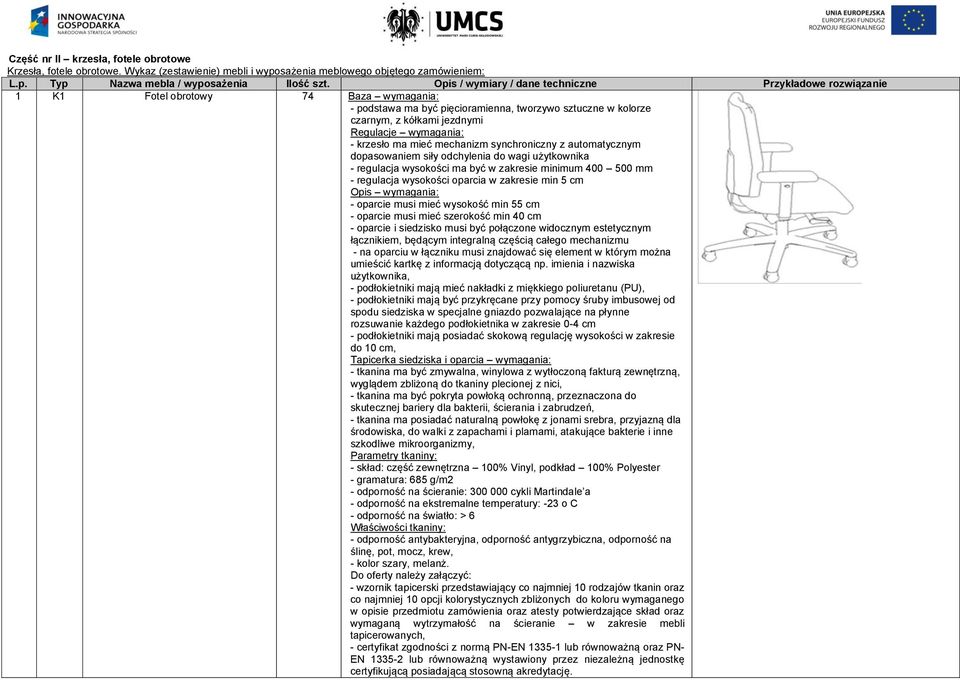

19 Część nr II krzesła, fotele obrotowe Krzesła, fotele obrotowe. Wykaz (zestawienie) mebli i wyposażenia meblowego objętego zamówieniem: L.p. Typ Nazwa mebla / wyposażenia Ilość szt. Opis / wymiary / dane techniczne Przykładowe rozwiązanie 1 K1 Fotel obrotowy 74 Baza wymagania: - podstawa ma być pięcioramienna, tworzywo sztuczne w kolorze czarnym, z kółkami jezdnymi Regulacje wymagania: - krzesło ma mieć mechanizm synchroniczny z automatycznym dopasowaniem siły odchylenia do wagi użytkownika - regulacja wysokości ma być w zakresie minimum mm - regulacja wysokości oparcia w zakresie min 5 cm Opis wymagania: - oparcie musi mieć wysokość min 55 cm - oparcie musi mieć szerokość min 40 cm - oparcie i siedzisko musi być połączone widocznym estetycznym łącznikiem, będącym integralną częścią całego mechanizmu - na oparciu w łączniku musi znajdować się element w którym można umieścić kartkę z informacją dotyczącą np. imienia i nazwiska użytkownika, - podłokietniki mają mieć nakładki z miękkiego poliuretanu (PU), - podłokietniki mają być przykręcane przy pomocy śruby imbusowej od spodu siedziska w specjalne gniazdo pozwalające na płynne rozsuwanie każdego podłokietnika w zakresie 0-4 cm - podłokietniki mają posiadać skokową regulację wysokości w zakresie do 10 cm, Tapicerka siedziska i oparcia wymagania: - tkanina ma być zmywalna, winylowa z wytłoczoną fakturą zewnętrzną, wyglądem zbliżoną do tkaniny plecionej z nici, - tkanina ma być pokryta powłoką ochronną, przeznaczona do skutecznej bariery dla bakterii, ścierania i zabrudzeń, - tkanina ma posiadać naturalną powłokę z jonami srebra, przyjazną dla środowiska, do walki z zapachami i plamami, atakujące bakterie i inne szkodliwe mikroorganizmy, Parametry tkaniny: - skład: część zewnętrzna 100% Vinyl, podkład 100% Polyester - gramatura: 685 g/m2 - odporność na ścieranie: cykli Martindale a - odporność na ekstremalne temperatury: -23 o C - odporność na światło: > 6 Właściwości tkaniny: - odporność antybakteryjna, odporność antygrzybiczna, odporność na ślinę, pot, mocz, krew, - kolor szary, melanż. Do oferty należy załączyć: - wzornik tapicerski przedstawiający co najmniej 10 rodzajów tkanin oraz co najmniej 10 opcji kolorystycznych zbliżonych do koloru wymaganego w opisie przedmiotu zamówienia oraz atesty potwierdzające skład oraz wymaganą wytrzymałość na ścieranie w zakresie mebli tapicerowanych, - certyfikat zgodności z normą PN-EN lub równoważną oraz PN- EN lub równoważną wystawiony przez niezależną jednostkę certyfikującą posiadającą stosowną akredytację.

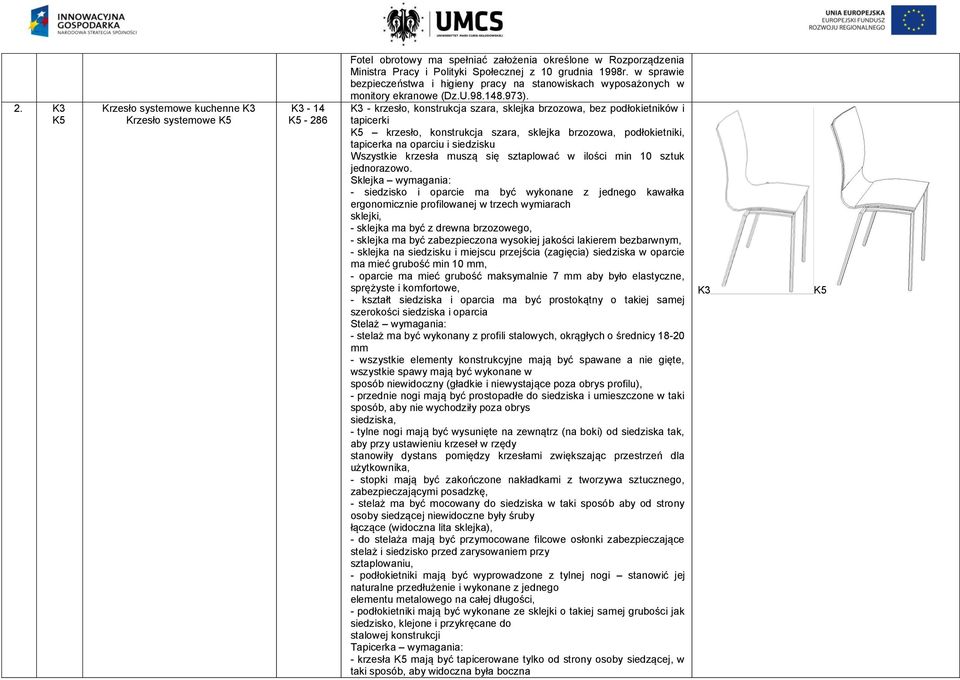

20 2. K3 K5 Krzesło systemowe kuchenne K3 Krzesło systemowe K5 K3-14 K5-286 Fotel obrotowy ma spełniać założenia określone w Rozporządzenia Ministra Pracy i Polityki Społecznej z 10 grudnia 1998r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). K3 - krzesło, konstrukcja szara, sklejka brzozowa, bez podłokietników i tapicerki K5 krzesło, konstrukcja szara, sklejka brzozowa, podłokietniki, tapicerka na oparciu i siedzisku Wszystkie krzesła muszą się sztaplować w ilości min 10 sztuk jednorazowo. Sklejka wymagania: - siedzisko i oparcie ma być wykonane z jednego kawałka ergonomicznie profilowanej w trzech wymiarach sklejki, - sklejka ma być z drewna brzozowego, - sklejka ma być zabezpieczona wysokiej jakości lakierem bezbarwnym, - sklejka na siedzisku i miejscu przejścia (zagięcia) siedziska w oparcie ma mieć grubość min 10 mm, - oparcie ma mieć grubość maksymalnie 7 mm aby było elastyczne, sprężyste i komfortowe, - kształt siedziska i oparcia ma być prostokątny o takiej samej szerokości siedziska i oparcia Stelaż wymagania: - stelaż ma być wykonany z profili stalowych, okrągłych o średnicy mm - wszystkie elementy konstrukcyjne mają być spawane a nie gięte, wszystkie spawy mają być wykonane w sposób niewidoczny (gładkie i niewystające poza obrys profilu), - przednie nogi mają być prostopadłe do siedziska i umieszczone w taki sposób, aby nie wychodziły poza obrys siedziska, - tylne nogi mają być wysunięte na zewnątrz (na boki) od siedziska tak, aby przy ustawieniu krzeseł w rzędy stanowiły dystans pomiędzy krzesłami zwiększając przestrzeń dla użytkownika, - stopki mają być zakończone nakładkami z tworzywa sztucznego, zabezpieczającymi posadzkę, - stelaż ma być mocowany do siedziska w taki sposób aby od strony osoby siedzącej niewidoczne były śruby łączące (widoczna lita sklejka), - do stelaża mają być przymocowane filcowe osłonki zabezpieczające stelaż i siedzisko przed zarysowaniem przy sztaplowaniu, - podłokietniki mają być wyprowadzone z tylnej nogi stanowić jej naturalne przedłużenie i wykonane z jednego elementu metalowego na całej długości, - podłokietniki mają być wykonane ze sklejki o takiej samej grubości jak siedzisko, klejone i przykręcane do stalowej konstrukcji Tapicerka wymagania: - krzesła K5 mają być tapicerowane tylko od strony osoby siedzącej, w taki sposób, aby widoczna była boczna K3 K5

21 krawędź sklejki siedziska i oparcia - tkanina ma być zmywalna, winylowa z wytłoczoną fakturą zewnętrzną, wyglądem zbliżoną do tkaniny plecionej z nici, - tkanina ma być pokryta powłoką ochronną, przeznaczona do skutecznej bariery dla bakterii, ścierania i zabrudzeń, - tkanina ma posiadać naturalną powłokę z jonami srebra, przyjazną dla środowiska, do walki z zapachami i plamami, atakujące bakterie i inne szkodliwe mikroorganizmy, Parametry tkaniny: - skład: część zewnętrzna 100% Vinyl, podkład 100% Polyester - gramatura: 685 g/m2 - odporność na ścieranie: cykli Martindaleʼa - odporność na ekstremalne temperatury: -23 o C - odporność na światło: > 6 Właściwości tkaniny: - odporność antybakteryjna, odporność antygrzybiczna, odporność na ślinę, pot, mocz, krew - kolor jasnoszary melanż Do oferty należy załączyć: - certyfikat zgodności z normą PN-EN lub równoważną wystawiony przez niezależną jednostkę certyfikującą posiadającą stosowną akredytację. - wzornik tapicerski przedstawiający co najmniej 10 rodzajów tkanin oraz co najmniej 10 opcji kolorystycznych zbliżonych do koloru wymaganego w opisie przedmiotu zamówienia oraz atesty potwierdzające skład oraz wymaganą wytrzymałość na ścieranie w zakresie mebli tapicerowanych, 3. K7 Fotel gabinetowy obrotowy 2 - Podstawa ma być pięcioramienna metalowa (aluminium polerowane, błyszczące) z kółkami jezdnymi z tworzywa sztucznego; - Konstrukcja fotela ma być metalowa (odlew aluminium). Oparcie i siedzisko musi być połączone widocznym estetycznym łącznikiem, będącym integralną częścią całego mechanizmu, - Regulacja wysokości ma być w zakresie mm, - Regulacja głębokości siedziska ma wynosić 0-5 cm, - Regulacja podparcia lędźwiowego, - Regulacja kąta nachylenia siedziska ma być od 0 o do + 5 o, - Fotel ma mieć mechanizm synchro z płynną regulacją siły odchylenia i z zakresem odchylenia oparcia do -30 o. Mechanizm synchro ma być wyposażony w system anti kick-off (po zwolnieniu blokady oparcie nie uderza siedzącego), - Konstrukcja podłokietników ma być stalowa z nakładkami z miękkiego poliuretanu (PU), - Podłokietniki mają być przykręcane przy pomocy śruby imbusowej od spodu siedziska w specjalne gniazdo pozwalające na płynne rozsuwanie każdego podłokietnika w zakresie 0-4cm, - Podłokietniki mają posiadać skokową regulację wysokości i regulację kąta położenia, - Fotel ma mieć zagłówek z płynną regulacją kąta położenia - Tapicerka skóra naturalna, Do oferty dołączyć certyfikat zgodności z normą PN-EN oraz PN-

22 4. K8 Fotel obrotowy pracowniczy 1 EN Dokumenty mają być wystawione przez niezależną jednostkę certyfikującą. Fotel obrotowy ma spełniać założenia określone w Rozporządzenia Ministra Pracy i Polityki Społecznej z 10 grudnia 1998r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). - Podstawa ma być pięcioramienna, metalowa w kolorze czarnym, z kółkami jezdnymi z tworzywa sztucznego; - Konstrukcja fotela ma być metalowa (odlew aluminium). Oparcie i siedzisko musi być połączone widocznym estetycznym łącznikiem, będącym integralną częścią całego mechanizmu; - Regulacja wysokości ma być w zakresie mm; - Regulacja głębokości siedziska ma wynosić 0-5 cm; - Regulacja podparcia lędźwiowego; - Regulacja kąta nachylenia siedziska ma być od 0 o do + 5 o ; - Fotel ma mieć mechanizm synchro z płynną regulacją siły odchylenia i z zakresem odchylenia oparcia do -30 o. Mechanizm synchro ma być wyposażony w system anti kick-off (po zwolnieniu blokady oparcie nie uderza siedzącego); - Konstrukcja podłokietników ma być stalowa z nakładkami z miękkiego poliuretanu (PU); - Podłokietniki mają być przykręcane przy pomocy śruby imbusowej od spodu siedziska w specjalne gniazdo pozwalające na płynne rozsuwanie każdego podłokietnika w zakresie 0-4cm. - Podłokietniki mają posiadać skokową regulację wysokości i regulację kąta położenia; - Fotel ma mieć zagłówek z płynną regulacją kąta położenia; - Tapicerka skład 95% naturalna wełna i 5% poliamid, wytrzymałość na ścieranie cykli w skali Martindale a Do oferty dołączyć: - wzornik tapicerski przedstawiający co najmniej 10 rodzajów tkanin oraz co najmniej 10 opcji kolorystycznych zbliżonych do koloru wymaganego w opisie przedmiotu zamówienia oraz atesty potwierdzające skład oraz wymaganą wytrzymałość na ścieranie w zakresie mebli tapicerowanych, - certyfikat zgodności z normą PN-EN oraz PN-EN wystawione przez niezależną jednostkę certyfikującą. Fotel obrotowy ma spełniać założenia określone w Rozporządzenia Ministra Pracy i Polityki Społecznej z 10 grudnia 1998r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ).

23 5. K9 Krzesło obrotowe K10 Krzesło obrotowe 2 - Krzesło obrotowe, ma być na bazie czteroramiennej, o płaskiej konstrukcji, z polerowanego aluminium, zakończonej czterema stopkami z tworzywa sztucznego w kolorze czarnym; - Wysokość całkowita ma wynosić 95 cm, szerokość siedziska 57 cm (+/- 2 cm); - Podłokietniki mają być stałe, z polerowanego aluminium, mocowane do siedziska i oparcia; - Oparcie i siedzisko ma być połączone ze sobą na stałe, bez możliwości zmiany kąta pochylenia; - Oparcie i siedzisko ma być w pełni tapicerowane (z obu stron); - Krzesło ma mieć otwór elipsoidalny pomiędzy siedziskiem a oparciem zapewniający cyrkulację powietrza; - Tapicerka krzesła wykonana ze skóry naturalnej; Do oferty dołączyć certyfikat zgodności z normą PN-EN oraz PN- EN Dokumenty mają być wystawione przez niezależną jednostkę certyfikującą. Krzesło obrotowe ma spełniać założenia określone w Rozporządzenia Ministra Pracy i Polityki Społecznej z 10 grudnia 1998r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). - Krzesło obrotowe, ma być na bazie czteroramiennej, o płaskiej konstrukcji, z polerowanego aluminium, zakończonej czterema stopkami z tworzywa sztucznego w kolorze czarnym; - Wysokość całkowita ma wynosić 95 cm, szerokość siedziska 57 cm (+/- 2 cm); - Podłokietniki mają być stałe, z polerowanego aluminium, mocowane do siedziska i oparcia; - Oparcie i siedzisko ma być połączone ze sobą na stałe, bez możliwości zmiany kąta pochylenia; - Oparcie i siedzisko ma być w pełni tapicerowane (z obu stron); - Krzesło ma mieć otwór elipsoidalny pomiędzy siedziskiem a oparciem zapewniający cyrkulację powietrza; - Tapicerka krzesła :skład 95% naturalna wełna i 5% poliamid, wytrzymałość na ścieranie cykli w skali Martindale a Do oferty dołączyć: - wzornik tapicerski przedstawiający co najmniej 10 rodzajów tkanin oraz co najmniej 10 opcji kolorystycznych zbliżonych do koloru wymaganego w opisie przedmiotu zamówienia oraz atesty potwierdzające skład oraz wymaganą wytrzymałość na ścieranie w zakresie mebli tapicerowanych, - certyfikat zgodności z normą PN-EN oraz PN-EN Dokumenty mają być wystawione przez niezależną jednostkę certyfikującą. Krzesło obrotowe ma spełniać założenia określone w Rozporządzenia Ministra Pracy i Polityki Społecznej z 10 grudnia 1998r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ).

24 Część nr III meble metalowe, wyposażenie metalowe. Meble metalowe. Wykaz (zestawienie) mebli i wyposażenia meblowego objętego zamówieniem: Lp. Typ Nazwa mebla / wyposażenia Ilość szt. Opis / wymiary / dane techniczne Przykładowe rozwiązanie 1. SW1 Stół warsztatowy 13 - stół systemowy o wymiarach: 75x150 cm, - konstrukcja stalowa spawana z kształtowników zamkniętych, - lakierowana proszkowo na RAL blat wykonany ze sklejki o grubości min 45 mm, lakierowany bezbarwnie - stół wyposażony w szafkę stalową, podblatową z szufladami oraz nadstawkę z płyt perforowanych i oświetlenie, - nogi wyposażone w regulację wysokości. 2. RM1 Regał magazynowy 25 Dane techniczne regału bazowego: - długość: 1200cm, - głębokość: 600cm, - wysokość: 2000mm, - 5-poziomów magazynowania, - półki regulowane co 100mm, każda półka w formie wanny wychwytowej o gł. 50mm, - wytrzymałość 100kg na każdą półkę, - stopki regulowane, - możliwy układ mieszany: regał bazowy+ regały dodatkowe, Materiał wykonania: - stal kwasoodporna AISI 304, - konstrukcja z profili 40 x 40 x 1,2mm - wzmocniona 2 poprzeczkami o przekroju 100x35x1,5mm, - półki regulowane co 100mm, wykonane ze stali 1,2mm, - każda półka w formie wanny wychwytowej o głębokości 50mm, wzmocnionej od spodu omegą, - wytrzymałość 100kg na każdą półkę, - stopki regulowane z gwintem wewnętrznym skok 30mm.

25 3. S8 Szafa ubraniowa stalowa BHP 6 częściowa 4 - szerokość 120cm, - głębokość 49cm, - wysokość 200cm, - jedna półka plus haczyki do zawieszania odzieży, - każda część zamykana na oddzielny zamek, - wentylowana, - całość w kolorze szarym RAL GK Gablota na klucze 1 -wymiary 85cmx130cm -ilość zawieszek na klucze 200szt. -numeracja zawieszek zgodnie z wytycznymi Inwestora -obudowa aluminiowa anodowane -drzwi przezierne pleksi, przesuwne -gablota zamykana na klucz -plecy gabloty jasnoszare

26 Część nr IV meble kuchenne, wyposażenie kuchenne, szafy z drzwiami przesuwnymi i inne wyposażenie meblowe, Parametry mebli, zabudów meblowych: zabudowa mebli kuchennych, szaf z drzwiami przesuwnymi ma być wykonana z płyty wiórowej grubości min 18mm o kolorze białym matowym o gładkiej strukturze, meble kuchenne stojące mają być wyposażone w blaty kuchenne wykonane z płyty wiórowej o grubości min 38mm koloru jasnoszarego zbliżonego do RAL 9006 zgodnie z konfiguracjami przedstawionymi na rysunkach znajdujących się w załączniku nr 1 do niniejszego opisu przedmiotu zamówienia w pliku pod nazwą: lokalizacja_wyposazenia_budynek_ecotech, blaty mają być pokryte okleiną HPL o grubości min 0,40 mm, zabudowa mebli kuchennych oddzielająca bufet od zmywalni przedstawiona na rys 7/T ma posiadać panel zasłaniający tyły szafek o wymiarach 260cmx85cm w kolorze zabudowy, zabudowa kuchenna ma obejmować blat z wycięciem na zlew, płytę grzejną, montaż zlewu, montaż płyty grzejnej, wylewki, zabudowa wewnątrz ma być wykonana zgodnie z wiedzą techniczną i doświadczeniem Wykonawcy, podział zabudowy ma przewidywać półki oraz szuflady, półki mebli kuchennych mają mieć kolor biały, meble kuchenne mają być na nóżkach, które można regulować, maskownicę między podłogą a obudową mebli zakrywającą nóżki należy wykonać z płyty wiórowej grubości 18 mm w kolorze białym, wszystkie widoczne krawędzie mają być oklejone listwą PCV lub PP w kolorze płyty, fronty drzwi szafek i szuflad mają być wykonane z płyty wiórowej grubości min 18 mm w kolorze białym matowym o gładkiej strukturze wysokość szafek wiszących wynosi 60 cm, wysokość szafek stojących wynosi około 90 cm, tj.: jest dopasowana do fartuszka z płytek uzupełnieniem frontów szafek i szuflad są uchwyty stalowe, wykonanie szafek powinno nawiązywać do wykonanego pasa płytek oświetlenie szafek wiszących o parametrach: obudowa lampy aluminium, wspornik poliwęglan/plastik ABS, strumień światła 186 Im, głębokość 2.6 cm, wysokość 1cm/1cm, długość kabla 2.1cm, wbudowana żarówka LED emitująca 186 lumenów, co odpowiada oświetleniu emitowanemu przez żarówkę 19-watową, dopuszczone do IP20, jasny kolor; ciepła biel (Kelvin 3000), zużycie energii 5.3W, napięcie 230/24V, żywotność LED do 25 tys. godzin. Uwaga: Wykonawca ma wykonać meble zgodnie ze swoją wiedzą i doświadczeniem. Przed przystąpieniem do realizacji Wykonawca ma obowiązek przedstawić Zamawiającemu do akceptacji rysunki poglądowe zabudów zawierające dokładne wymiary oraz wybraną kolorystykę mebli. Wymiary nominalne wynikające z dokumentacji budowlanej dopasować do warunków budowlanych. Wykonawca ma kompleksowo wyposażyć meble kuchenne w: zabudowywaną lodówkę, płytę grzejną indukcyjną 4 palnikowa, zlew z blachy nierdzewnej z ociekaczem, armaturę kuchenną, syfon z korkiem, segregatory szufladowe na sztućce, zabudowany wysuwany śmietnik w szafce zlewozmywakowej, matę plastikową na dolnej półce szafki zlewozmywakowej, oświetlenie pod szafkami wiszącymi, listwę pod szafkami wiszącymi. Meble kuchenne. Wykaz (zestawienie) mebli i wyposażenia meblowego objętego zamówieniem: Lp. Typ Nazwa mebla/ wyposażenia / parametry Ilość szt. Przykładowe rozwiązanie SK40 Szafka kuchenna stojąca otwierana z 1 szufladą 40, 16 SK60 Szafka kuchenna stojąca otwierana z 1 szufladą 60, SK60L Szafka z lodówką do zabudowy podblatowej 60, Parametry lodówki: Pojemność: Pojemność całkowita brutto: 120 l Pojemność chłodziarki netto: 101 l Pojemność zamrażarki netto: 13 l Parametry: Klasa efektywności energetycznej: A+ Zużycie energii na dobę (kwh): 0,46 kwh Zużycie energii na rok (kwh): 169 kwh Zdolność zamrażania: 2 kg / 24godz. Czas przechowywania bez zasilania:1 0 godz. Sterowanie: Mechaniczne System chłodzenia: Statyczny Czynnik chłodniczy: R600a 11

27 SK60Z Poziom hałasu [db(a)]: 40 db(a) Specyfikacja: Możliwość przełożenia drzwi: Tak Wyświetlacz elektroniczny: Nie Alarm otwartych drzwi: Nie Dozownik wody: Nie Mini bar: Nie Specyfikacja - Chłodziarka: Oświetlenie wnętrza: Standardowe Uszczelka antybakteryjna: Tak Pojemnik na warzywa i owoce: Standardowy Półki: Szklane / 2 Półki na drzwiach: Pełna szerokość / 3 Pojemnik na nabiał: Tak Tacka na jajka:1 Rozmrażanie: Automatyczne Specyfikacja - Zamrażarka: Liczba komór: Klapa / 1 Kostki lodu: tacka na lód Szafka kuchenna stojąca 60 ze zlewozmywakiem 1,5 komorowym + ociekacz, - materiał zlewu: stal nierdzewna, - Syfon/odpływ do zlewu 2-komor.: Rurki: tworzywo polipropylenowe Zawór/ Koszyk zaworu: stal nierdzewna Uszczelki: guma syntetyczna - zlew ma być przystosowany do montażu baterii stojącej będącej w posiadaniu Zamawiającego (wykonawca ma wykonać montaż baterii) 2 SK90 Szafka kuchenna stojąca, otwierana, narożna 90x90, 8 SK60K Szafka kuchenna stojąca typu cargo o wysokości 200cm, 14 SK30W Szafka kuchenna wisząca 30, 1 SK40W Szafka kuchenna wisząca 40, 1 SK60W Szafka kuchenna wisząca SK80W Szafka kuchenna wisząca 80 2 SK90W Szafka kuchenna wisząca 90, 7 SK50 Szafka kuchenna stojąca 50 1 SK80Z Szafka kuchenna stojąca 80 ze zlewozmywakiem 1,5 komorowym - materiał zlewu: stal nierdzewna, 9

28 Syfon/odpływ do zlewu 2-komor.: - Rurki: tworzywo polipropylenowe - syfon musi posiadać odejście do podłączenia np. pralki - zlew ma być przystosowany do montażu baterii stojącej będącej w posiadaniu Zamawiającego (wykonawca ma wykonać montaż baterii) SK80 Szafka kuchenna stojąca 80 2 Szafka kuchenna stojąca 60 z płytą grzejną indukcyjną. SK60P BK Parametry minimalne płyty grzejnej indukcyjnej 4 palnikowej: - Szerokość: 58 cm - Głębokość: 51 cm - Wysokość: 5.6 cm - Waga: kg - Strefa indukcyjna 1800W. - Strefa indukcyjna 1x1200W - Napięcie: V. Podłączenie płyty grzewczej:: - sposób podłączenia płyty grzewczej od rozwiązania zastosowanego przez jego producenta. Przykładowe rozwiązania podłączenia: - podłączenie przez puszkę przyłączeniową na ścianie lub poprzez gniazdko, Zestawienie blatów kuchennych pod względem długości całościowej. BK 260 x 63,5 cm szt. 3 BK 290 x 63,5 cm szt. 1 BK 150 x 63,5 cm szt. 1 BK 130 x 63,5 cm szt. 1 BK 250 x 63,5 cm szt. 7 BK 330 x 63,5 cm szt. 7 Łączenie blatów Wykonawca wykonać w module szafek stojących 1

29 Szafy z drzwiami przesuwnymi. Wykaz (zestawienie) mebli i wyposażenia meblowego objętego zamówieniem: Lp. Typ Nazwa mebla / wyposażenia Ilość szt. Opis / wymiary / dane techniczne Przykładowe rozwiązanie 1. S10 Szafa ubraniowa z drzwiami przesuwnymi 4 - trójdzielna z drzwiami przesuwnymi w ukrytym bez ramowym systemie, - całość w kolorze białym matowym o gładkiej strukturze - wyposażona w 4 regulowane półki, - dwie komory z wieszakami, - jedne drzwi lustrzane, W szafie ukryty jest kombajn kuchenny o minimalnych parametrach takich jak kombajn kuchenny typu SKK wskazany w tabeli znajdującej się poniżej. W cenie oferty uwzględnić montaż, instalację i pierwsze uruchomienie kombajnu kuchennego SKK Podłączenie kombajnu: - zasilanie 230V, 3,2kW - sposób podłączenia kombajnu kuchennego SKK zależy od rozwiązania zastosowanego przez jego producenta. Przykładowe rozwiązania podłączenia: - podłączenie przez puszkę przyłączeniową na ścianie lub poprzez gniazdko, Wymiary nominalne z dokumentacji projektowej dopasować do warunków budowlanych: - szerokość: 270cm, - głębokość: 60cm, -wysokość: 250cm 2 S11 Szafa ubraniowa z drzwiami przesuwnymi 1 - dwudzielna z drzwiami przesuwnymi w ukrytym bez ramowym systemie, - całość w kolorze białym matowym o gładkiej strukturze - wyposażona w 4 regulowane półki, - dwie komory z wieszakami, - jedne drzwi lustrzane, W szafie ukryty jest kombajn kuchenny o minimalnych parametrach takich jak kombajn kuchenny typu SKK wskazany w tabeli znajdującej się poniżej. W cenie oferty uwzględnić montaż, instalację i pierwsze uruchomienie kombajnu kuchennego SKK Podłączenie kombajnu: - zasilanie 230V, 3,2kW - sposób podłączenia kombajnu kuchennego SKK zależy od rozwiązania zastosowanego przez jego producenta. Przykładowe rozwiązania podłączenia: - podłączenie przez puszkę przyłączeniową na ścianie lub poprzez gniazdko, Wymiary nominalne z dokumentacji projektowej dopasować do warunków budowlanych: - szerokość: 215cm, - głębokość: 60cm, -wysokość: 250cm

30 3 S12 Szafa ubraniowa z drzwiami przesuwnymi 1 - dwudzielna z drzwiami przesuwnymi w ukrytym bez ramowym systemie, - całość w kolorze białym matowym o gładkiej strukturze - wyposażona w 4 regulowane półki, - dwie komory z wieszakami, - jedne drzwi lustrzane, Wymiary nominalne z dokumentacji projektowej dopasować do warunków budowlanych: - szerokość: 150cm, - głębokość: 60cm, - wysokość: 250cm Parametry kombajnu kuchennego będącego wyposażeniem szaf typu S10 i S11 L.p. Typ Nazwa mebla /wyposażenia Wymiary / dane techniczne / parametry minimalne Przykładowe rozwiązanie 1. SKK Kombajn kuchenny Dane techniczne mini zestawu zintegrowanego: - lodówka, zlew, maszynka elektryczna po prawej - 2 płyty elektryczne - zlew ze stali nierdzewnej umieszczony po lewej stronie (razem z syfonem odpływom) - zlew ma być przystosowany do montażu baterii stojącej będącej w posiadaniu Zamawiającego (wykonawca ma wykonać montaż baterii) - obudowa i drzwi wykonane z płyty melaminowanej koloru białego grubości 18 mm Energia : - klasa energetyczna: A - pobór mocy: 215,14 kwh/roczne, 0,59 kwh/dzienne - klasa zamrażania: 4 gwiazdki - klasa klimatyczna: N Dane techniczne lodówki: - pojemność całkowita: 105 l - pojemność chłodziarki: 91 l - pojemność zamrażalnika: 14 l - system bezfreonowy - 1 pojemnik na warzywa - 1 półka druciana - 3 balkoniki na drzwiach - płyta nad pojemnikiem na warzywa - automatyczne odszranianie w chłodziarce - manualne odszranianie w zamrażarce - oświetlenie wnętrza - regulacja temperatury - obustronny montaż drzwi - regulowane przednie nóżki - 1 kompresor - moc: 75 W - napięcie: maks. 240 V, 50 Hz Dane techniczne kuchenki: - płyta ceramiczna - dwie elektryczne płyty grzewcze - 1 płyta szybkogrzejna, średnica: 15,5 mm, 1x 1200 W - 1 płyta grzewcza, średnica: 19,0 mm, 1x 1700 W Wymiary : - 90,0 x 100,0x 60,0 cm (wys. x szer. x gł.)

31 Blat reżyserski. Wykaz (zestawienie) mebli i wyposażenia meblowego objętego zamówieniem: Lp. Typ Nazwa mebla / wyposażenia Ilość szt. Opis / wymiary / dane techniczne Przykładowe rozwiązanie 1. LD4 Blat roboczy reżyserski 1 Wykonawca zobowiązany jest do wykonania rysunków warsztatowych wyposażenia meblowego wykonanego na indywidualne zamówienie i zatwierdzenie ich u Zamawiającego. Blat roboczy reżyserki mają być spójne materiałowo i kolorystycznie z meblami systemowymi. Wymiary - blat roboczy reżyserki 60x260 cm, grubość 38mm, -blat roboczy ma być oparty na konstrukcji stalowej, malowanej proszkowo na RAL 9006, - blat wykonany ma być z płyty MDF pokrytej warstwą laminatu HPL koloru białego matowego o gładkiej strukturze, Wg idywidulanej koncepcji uzgodnionej i zatwierdzonej przez Zamawiającego Kontener audio-video. Wykaz (zestawienie) mebli i wyposażenia meblowego objętego zamówieniem: Lp. Typ Nazwa mebla / wyposażenia Ilość szt. Opis / wymiary / dane techniczne Przykładowe rozwiązanie 1. KT3 Kontener audio-video 7 - szerokość: 57,8 cm, - głębokość: 45 cm, - wysokość: 70 cm, Wymiary nominalne z dokumentacji projektowej dopasować do warunków budowlanych. Całość mebla wykonać z płyty meblowej o grubościach 18 i 10 mm w oklejonej okleiną HPL w kolorze białym. Półki w części tylnej wyposażyć w przelotki instalacyjne jak i otwory wentylacyjne. W ścianie bocznej prawej w części górnej należy również umiejscowić przelotkę instalacyjną. Kontener ma być zamykany roletą zamykająca w kolorze jasnoszarym zbliżonym do RAL Szczegóły kontenera KT3 określone są na rzutach znajdujących się w kolumnie obok

32 Część nr V wyposażenie sanitarne, Wykaz (zestawienie) wyposażenia sanitarnego objętego zamówieniem: Lp. Typ Nazwa mebla / wyposażenia Ilość szt. Opis / wymiary / dane techniczne Przykładowe rozwiązanie 1. ZS1 Zestaw sanitarny I 56 kpl. Kosz na śmieci wysokość: 35 cm -stal, epoksydowa / poliestrowa powłoka proszkowa Pojemnik na mydło - dozownik na mydło w pianie -stal nierdzewna matowa - minimalne parametry techniczne: szerokość 10,4 cm, głębokość 10,2 cm wysokość 26 cm Wykonawca ma przewidzieć w ofercie montaż. Kaseta na ręczniki papierowe -pojemność do 250 szt. ręczników -okienko do kontroli ilości ręczników -zabezpieczony trwałym stalowym zamkiem bębenkowym -zamek zlicowany z powierzchnią urządzenia -łączenia boków spawane i szlifowane - stal nierdzewna matowa -niewidoczne zawiasy Minimalne parametry techniczne: głębokość 12 cm, wysokość 15,5 cm, szerokość 25,5 cm Wykonawca ma przewidzieć w ofercie montaż. 2. ZS2 Zestaw sanitarny II 39 kpl. Pojemnik na papier toaletowy - dostosowany do papieru o maksymalnej średnicy 19 cm, - okienko do kontroli ilości papieru - zabezpieczony trwałym stalowym zamkiem bębenkowym - zamek zlicowany z powierzchnią urządzenia - łączenia boków spawane i szlifowane - niewidoczne zawiasy - obudowa i tylna ścianka wykonana ze stali nierdzewnej matowa Wykonawca ma przewidzieć w ofercie montaż. Minimalne parametry techniczne: szerokość 22,3 cm, głębokość 11,5 cm, wysokość 23,4 cm

33 Szczotka do WC - uchwyt przykręcany do ściany - wyjmowana podstawka z uchwytu ułatwiająca czyszczenie - wymienna końcówka szczotki - wykonana ze stali nierdzewnej matowej Minimalne parametry techniczne: głębokość 10,1 cm, szerokość 8 cm, wysokość 39 cm Wykonawca ma przewidzieć w ofercie montaż. 3. KS Kosz na śmieci 112 wysokość: 35 cm -stal, epoksydowa / poliestrowa powłoka proszkowa 4. SU Suszarka do rak 4 - włączana automatycznie -obudowa ze stali matowej o grubości 2 mm - Wykonawca ma przewidzieć w ofercie montaż. Minimalne parametry techniczne: - głębokość 16,5 cm, wysokość 32 cm, szerokość 27,5 cm, - moc znamionowa 2750 W, - waga 4,85 kg, - poziom hałasu 65 db, - bryzgoszczelność IP23, - wydajność skuteczna 7,5 m3/min, - prędkość powietrza 95 km/h - temperatura powietrza 49 ºC, - efektywny czas suszenia 29s W cenie oferty uwzględnić montaż, instalację i pierwsze uruchomienie suszarki SU - sposób podłączenia suszarki SU zależy od rozwiązania zastosowanego przez jego producenta. Przykładowe rozwiązania podłączenia: - podłączenie przez puszkę przyłączeniową na ścianie lub poprzez gniazdko, 5. ZLN Zlew dwukomorowy na nóżkach 3 kpl. Dane techniczne minimalne: - zlew dwukomorowy na nóżkach - wymiary dł x szer. 700 x wys. 850 mm - wykonany ze stali nierdzewnej - zlew ma przystosowany do montażu baterii stojącej będącej w posiadaniu Zamawiającego (wykonawca ma wykonać montaż baterii) - syfon zlewozmywakowy chromowany podwójny, - konstrukcja skręcana - nogi metalowe Rozmieszczenie zlewów w CLEAN ROOM zostało wskazane na rys nr 24_T_umywalki_zlewy
