1 Cynkowanie drobnych detali w wirówkach oraz wykorzystanie automatycznego systemu transportowego KÖRNER ELEPHANT³ XVI SYMPOZJUM PTC 1-3 czerwca 2009, MIKOŁAJKI 1

2 AVION CENTRAL EUROPE jest wyłącznym przedstawicielem na kraje Europy Wschodniej niemieckiej firmy Zink KÖRNER GmbH producenta urządzeń cynkowniczych. Firma Zink KÖRNER posiada ponad 80 letnie doświadczenie wkonstrukcji ibudowie urządzeń przemysłowych do cynkowania ogniowego. 2

3 AVION CENTRAL EUROPE wraz z Zink KÖRNER jest członkiem grupy HEAT ALLIANCE zrzeszającą: 3

4 Cynkowanie drobnych detali w wirówkach oraz wykorzystanie automatycznego systemu transportowego KÖRNER ELEPHANT³ 4

5 Standardowe cynkowanie ogniowe drobnych detali Standardowe układy charakteryzują się: niską wydajnością wysokimi kosztami pracy koniecznością zapewnienia ciągłej obsługi możliwością popełnienia błędu przez operatora Konieczność ręcznego przeładunku detali 5

6 Tradycyjna linia do cynkowania ogniowego zużyciem wirówek: 1. Linia przygotowania wstępnego detali 2. Suszarka 3. Piec cynkowniczy 4. Wirówka 5. Wanna wodna 6. Układ transportowy 7. Odciąg oparów 8. Układ sterowania

7 Automatyczna linia do cynkowania ogniowego z systemem KÖRNER ELEPHANT³ 7

8 Automatyczna linia do cynkowania ogniowego zsystemem KÖRNER ELEPHANT³ Temperatury cynkowania od 450 C do 600 C i wyższe Wydajność do kg/h Możliwa pełna automatyzacja procesu Ogrzewanie Gaz (ziemny, gazy ciekłe, inne) Energia elektryczna Olej 8

9 Przygotowanie powierzchni wyrobów przed cynkowaniem ogniowym: Odtłuszczanie Trawienie Topnikowanie Układ umożliwia w pełni automatyczną pracę, począwszy od załadunku aż do momentu umieszczenia detali wsuszarce. 9

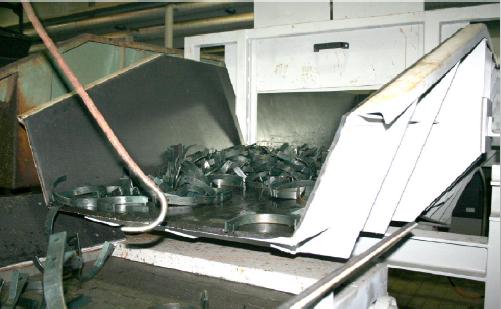

10 Przygotowanie powierzchni wyrobów przed cynkowaniem ogniowym: Automatyczny załadunek detali do suszarki. 10

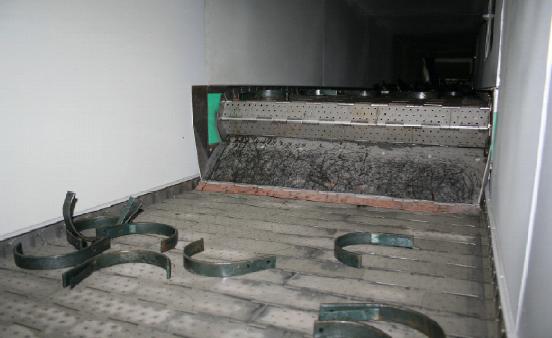

11 Przygotowanie powierzchni wyrobów przed cynkowaniem ogniowym: Suszenie 11

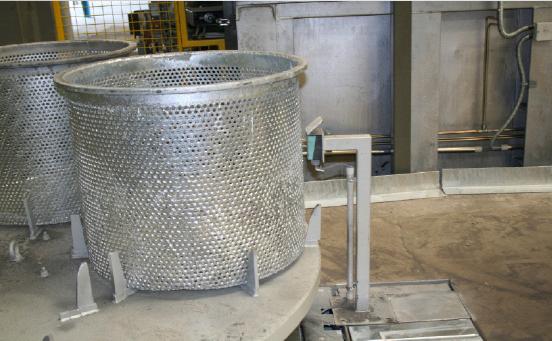

12 Przygotowanie detali przed cynkowaniem ogniowym: Załadunek detali do koszy wraz z automatycznym pomiarem masy. 12

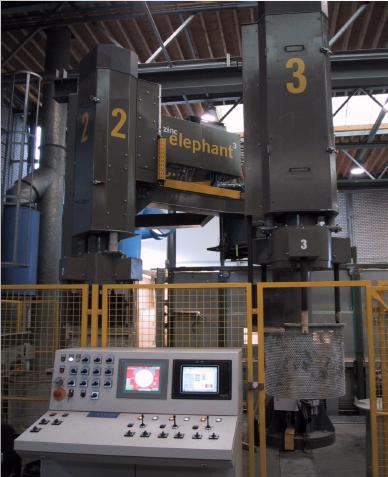

13 Automat załadowczy KÖRNER ELEPHANT³ Automat KÖRNER ELEPHANT³ umożliwia jednoczesną pracę z trzema koszami. Jednocześnie mogą być wykonywane operacje: Pobierania kosza z detalami do cynkowania Załadunek - rozładunek pieca cynkowniczego Załadunek -rozładunek wirówki Załadunek -wyładunek wanny wodnej Odstawianie kosza z detalami po cynkowaniu 13

14 Automat załadowczy KÖRNER ELEPHANT³ Funkcje ramienia transportowego: Najazd nad kosz Automatyczne podczepienie kosza z detalami Podniesienie kosza do pozycji transportowej Transport do miejsca docelowego Opuszczenie kosza w miejscu docelowym Automatyczne odczepienie kosza 14

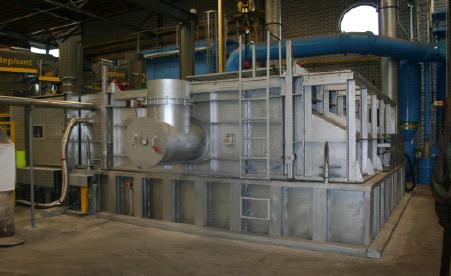

15 Piec cynkowniczy zceramiczną wanną Temperatury cynkowania od 450 C do 600 C i wyższe Możliwość wykonania pieca z jedną wanną lub dwoma wannami. Bardzo wysoka żywotność wanny cynkowniczej Nadaje się do stopów Zn/Al Zmniejszone powstawanie twardego cynku Ogrzewanie Gaz (ziemny, gazy ciekłe, inne) Energia elektryczna Olej 15

16 Piec cynkowniczy zwanną pojedynczą Piec cynkowniczy z podwójną wanną (możliwość pracy zdwom liniami przygotowania detali) 16

17 Nowoczesne palniki o wysokiej sprawności Piec ogrzewany palnikami z regeneracją ciepłą (sprawność do 90%) 17

18 Piec cynkowniczy zceramiczną wanną Wszystkie piece wyposażone sąwukłady filtrujące opary zgodne z najnowszymi normami i wymogami ochrony środowiska. 18

19 Wirówki współpracujące z urządzeniem KÖRNER ELEPHANT³ TYP SC 250 TYP M 125 n max = 800 obr/min G max = 200 kg/kosz Wirówka posiada tytanowe wyłożenie w celu zminimalizowania osadzania się cynku. n max = 380 obr/min G max = 125 kg/kosz 19

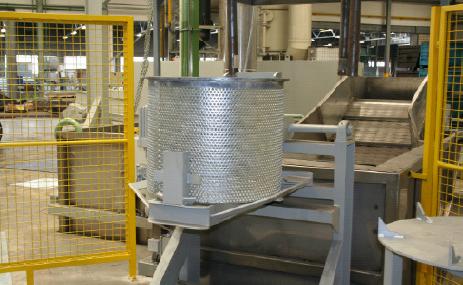

20 Obróbka detali po cynkowaniu ogniowym: Automatyczne rozładunek kosza z przesypaniem detali do kąpieli chłodzącej. 20

21 Obróbka detali po cynkowaniu ogniowym: Automatyczny rozładunek detali z wanny wodnej do kontenerów. 21

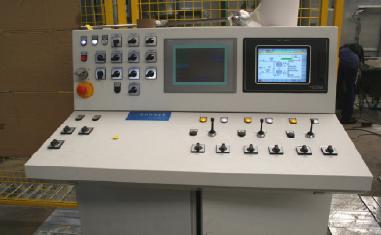

22 System sterowania linią KÖRNER ELEPHANT³ Zintegrowany system sterowania linią KÖRNER ELEPHANT³ służy do sterowania całą linią do cynkowania. 22

23 System sterowania linią KÖRNER ELEPHANT³ Kontrola procesu Możliwość zaprogramowania receptur Pełna archiwizacja procesu Przejrzyste menu Stabilność systemu 23

24 AVION CENTRAL EUROPE wraz z firmą Zink KÖRNER oferuje następujące systemy iinstalacje: automatyczne linie cynkownicze do małych detali linie cynkownicze do konstrukcji stalowych linie cynkownicze do rur wyposażenie cynkowni: pompy do cynku piece do przetrzymywania cynku piece do destylacji cynku piece do destylacji twardego cynku wirówki zbieraki twardego cynku zwanny cynkowniczej separatory cynku wodne wanny hartownicze urządzenia do transportu wsadów 24

25 Pompy do gorącego cynku Piece do destylacji cynku 25

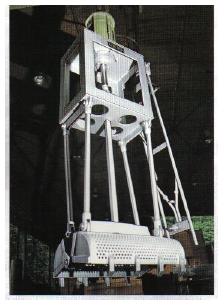

26 Zbieraki twardego cynku Piece do destylacji odpadów cynku 26

27 Dziękuję za uwagę Specjaliści z firmy Zink KÖRNER oraz AVION CENTRAL EUROPE z przyjemnością odpowiedzą na wszelkie pytania dotyczące urządzeń do cynkowania jak idotyczące zagadnień energooszczędności
