1 System Videodidact

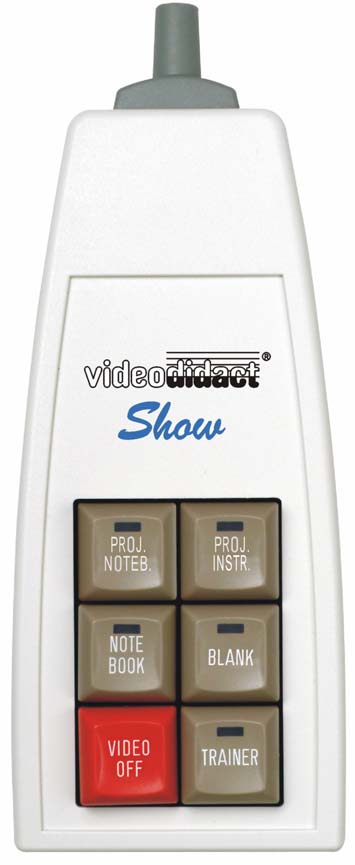

2 Efektywne Techniki Nauczania Prostota użycia 6 klawiszy kontrolnych z wszystkimi funkcjami niezbędnymi do prowadzenia zajęć. Prowadzący może transmitować obraz ze swojego komputera bezpośrednio do wszystkich komputerów sieci lub wygasić wszystkie ekrany. Współpraca z nootebook iem i projektorem. PROJECTOR NOTEBOOK Wyświetla obraz z notebook a bezpośrednio na projektor. Funkcja VIDEO OFF nie wyłączy tej opcji. Aby wyłączyć tą opcję należy ponownie wcisnąć ten klawisz. PROJECTOR INSTRUCTOR Wyświetla obraz z komputera instruktora bezpośrednio na projektor. Funkcja VIDEO OFF nie wyłączy tej opcji. Aby wyłączyć tą opcję należy ponownie wcisnąć ten klawisz. NOTEBOOK Obraz z notebook a może być wyświetlany na ekranach wszystkich komputerów. BLANK Wygaszenie ekranów wszystkich studentów. Obraz z komputera instruktora może być w tym czasie wyświetlany przez projektor na dużym ekranie. VIDEO OFF Zrestowanie systemu. TRAINER Obraz z komputera instruktora na ekrany wszystkich komputerów w sieci. EBS Euchner Büro- und Schulsysteme GmbH P.O. Box D Heusenstamm Phone.: Fax: Internet:

3 PODSTAWOWE FUNKCJE... INSTRUKTOR ZRESTOWANIE SYSTEMU INSTRUKTOR DO WSZYSTKICH DO STUDENTA 3 Zresetowanie systemu. Można teraz ustalić nową konfigurację przesyłania obrazu I dźwięku. Wystarczy wybrać klawisz dla stanowiska, które chcemy, aby było źródłem emisji a następnie wybierając kolejne klawisze określić odbiorców transmisji. Wszyscy studenci odbierają obraz z komputera instruktora, (jeżeli nie został wybrany inny komputer, komputer instruktora jest automatycznie włączany jako źródło transmisji). Wciśnij INSTR. + S3, aby włączyć transmisję między instruktorem transmiter studentem 3. Można dodać innych studentów naciskając na kolejne klawisze. PODGLĄ PRACY STUDENTA Student 1 jest ustawiony jako źródło transmisji a instruktor jest automatycznie ustawiony jako odbiorca transmisji.... STUDENT 1 DO WSZYSTKICH Wciśnij S1 i ALL określając w ten sposób studenta 1 jako źródło transmisji i wysyłając automatycznie obraz do wszystkich łącznie z instruktorem. WYGASZENIE EKRANU BLANK wygasza wybrany ekran komputera. Jeżeli klawisz ten zostanie wybrany z ALL wszystkie ekrany komputerów w sieci zostaną wygaszone. W tym samym czasie ekran instruktora jest wciąż aktywny i może zostać np. wysłany do projektora. + SKANOWANIE WIDEO Skanowanie wideo pozwala na uruchomienie podglądu obrazów wszystkich komputerów. Obraz zmienia się co 1 sekundę. Klawisze instruktora i studentów obsługują 3 funkcje: wyłącz, transmituj i odbierz. Pierwszy wybrany klawisz po zresetowaniu systemu przejmuje funkcję źródła obrazu. Wybranie następnego klawisza powoduje przesłanie do niego obrazu i dźwięku emitowanego przez źródło. Ponowne wybranie danego klawisza powoduje zatrzymanie transmisji obrazu i dźwięku do tego stanowiska. Klawisz będący źródłem obrazu i dźwięku oznaczony jest pulsującą diodą. Pozostałe, aktywne klawisze świecą ciągłym światłem. Aby wybrać nowe źródło transmisji przytrzymaj wciśnięty klawisz, przez co najmniej 1 sekundę lub zresetuj system i wybierz dowolny klawisz. A dvanced S ystem

4 FUNKCJE OPCJONALNE NOTEBOOK Obraz z notebook a może być wysłany do pojedynczego studenta, do wybranej grupy lub do wszystkich studentów tak jak na projektor. PROJEKTOR, LCD Opcja ta aktywuje projektor. Obraz z komputera będącego źródłem transmisji jest wyświetlany na dużym ekranie. Funkcja wygaszania nie wpływa na pracę projektora.... KONTROLA MYSZY I KLAWIATURY STUDENTA 1 Instruktor przejmuje kontrolę nad myszą i klawiaturą studenta pracując z nim na tym samym projekcie. + REMOTE CONTROL ALL Aby kontrolować klawiatury i myszy wszystkich studentów należy trzymając wciśnięty klawisz ALT FUNCT wcisnąć klawisz REMOTE. BLOKADA MYSZ I KLAWIATUR Wciśnij KEYB. LOCK aby zablokować klawiatury i myszy wybranych przez instruktora studentów. + ZABLOKUJ WSZYSTKO Trzymając wciśnięty klawisz ALT FUNT wciśnij klawisz KEYB. LOCK, aby zablokować klawiatury i myszy wszystkich studentów. A dvanced S ystem BEAMER NOTEBOOK BEAMER INSTRUKTOR Wyświetla obraz z notebook a bezpośrednio na projektor niezależnie od innych ustawień systemu (np.. INSTRUKTOR do wszystkich ALL). Obie opcje działają symultanicznie. Użycie przycisku VIDEO OFF nie wyłączy tej funkcji. Aby wyłączyć tą opcję należy ponownie wcisnąć ten sam klawisz. Wyświetla obraz z komputera instruktora bezpośrednio na rzutnik niezależnie od innych ustawień systemu (np. STUDENT do INSTRUKTORA). Obie opcje działają symultanicznie. Użycie przycisku VIDEO OFF nie wyłaczy tej funkcji. Aby wyłączyć tą funkcję należy ponownie wcisnąć ten sam klawisz.

5 Schematy podłączeń systemu Videodidact VIEW

6 R Schemat po³¹czenia elementów systemu Videodidact View Student 2 Instruktor Opcjonalnie: Przycisk pomocy Klawiatura kontrolna Kabel transmisyjny Sub-HD15-M - Sub-HD15-F Jednostka centralna Wymiary: 12 x 9 x 3.5 cm Jednostka centralna Videodidact View modu³ Studenta Przyciski pomocy Wymiary: 12 x 9 x 3.5 cm Videodidact View modu³ Instruktora Jednostka centralna Student 1 25-Pol SUB-D Kabel transmisyjny - Sub-D25-M - Sub-HD15-M Opcjonalnie: Przycisk pomocy

7 Schemat po³¹czenia elementów systemu Videodidact View z modu³em kontroli klawiatury i myszy oraz przyciskiem pomocy R Klawiatura (K) Mysz (M) Monitor VGA Videodidact View Box Klawiatura (K) Monitor VGA Mysz (M) M K Modu³ kontroli klawiatury i myszy M K Modu³ kontroli klawiatury i myszy Przycisk pomocy Przycisk pomocy

8 Schematy podłączeń systemu Videodidact SHOW

9 R Schemat po³¹czenia elementów systemu Videodidact Show Student 2 Instruktor Kabel transmisyjny Sub-HD15-M - Sub-HD15-F Videodidact Show modu³ Studenta Jednostka centralna Videodidact Show modu³ Instruktora Jednostka centralna Jednostka centralna NOTEB RZUT Student 1 25-Pol SUB-D Klawiatura kontrolna INSTR Kabel transmisyjny - Sub-D25-M - Sub-HD15-M

10 Schematy podłączeń systemu Videodidact SELECT

11 R Jednostka centralna Mysz M Klawiatura K VGA 2-gi panel steruj¹cy z klawiatur¹ (opcjonalnie) S3 Sz M.P. S2 Sy LCD WYJ PKzK S1 Sx N.B. WEJ 25 Pin Sub-D Modu³ Instruktora kontroluj¹cy klawiaturê i mysz VGA Modu³ Video Instruktora VGA W zale noœci od jednostki centralnej porty dla 12, 27 lub 45 studentów Mysz PS/2 MD-6 M Sub-D9 Mysz Serial MD-6 K Klawiatura PS/2 MD-8 V MD-6 HD15 HD15 Opcjonalny modu³ na pod³¹czenie urz¹dzeñ typu notebook, projektor Kable transmisyjne D³ugoœæ od 2 m do 25 m Œrednica 9 mm AUDIO INTER COM REMOTE INSTR. S3 S2 S1 PROJ. INSTR. S6 S5 S4 SCREEN PROJ. S9 S8 S7 NOTE BOOK S12 S11 S10 PROJ. NOTEB. VIDEO OFF ALL BLANK KEY. LOCK ALT. FUNCT. Zakreœlacz Instruktora (opcjonalnie) Panel steruj¹cy z klawiatur¹

12 R Jednostka centralna Mysz M Klawiatura K VGA S3 Sz S2 M.P. PKzK S1 Sy Sx N.B. WEJ LCD WYJ 25 Pin Sub-D Modu³ Instruktora kontroluj¹cy klawiaturê i mysz VGA Modu³ Video Instruktora VGA W zale noœci od jednostki centralnej porty dla 12, 27 lub 45 studentów Zakreœlacz Instruktora (opcjonalnie) Mysz PS/2 MD-6 M Sub-D9 Mysz Serial MD-6 K Klawiatura PS/2 MD-8 V MD-6 HD15 HD15 Opcjonalny modu³ na pod³¹czenie urz¹dzeñ typu notebook, projektor Cable transmisyjne D³ugoœæ od 2 m do 25 m Œrednica 9 mm AUDIO INTER COM REMOTE INSTR. VIDEO OFF S3 S2 S1 PROJ. INSTR. ALL S6 S5 S4 SCREEN PROJ. BLANK S9 S8 S7 NOTE BOOK KEY. LOCK S12 S11 S10 PROJ. NOTEB. ALT. FUNCT. Panel steruj¹cy z klawiatur¹

13 Schematy podłączeń systemu Videodidact RING

14 AUDIO Student 1 Student 2 Student 3 Instruktor Student n-ty S3 S6 S9 S12 INTER COM S2 S5 S8 S11 REMOTE S1 S4 S7 S10 INSTR. VIDEO OFF PROJ. SCREEN NOTE PROJ. INSTR. PROJ. BOOK NOTEB. ALT. ALL BLANK KEY. FUNCT. LOCK Panel steruj¹cy z klawiatur¹

15 AUDIO INTER COM REMOTE INSTR. VIDEO OFF S3 S2 S1 PROJ. SCREEN INSTR. PROJ. ALL S6 S5 S4 BLANK S9 S8 S7 NOTE BOOK KEY. LOCK S12 S11 S10 PROJ. NOTEB. ALT. FUNCT. Brak 7 pinowego portu na przycisk pomocy Mêska koñcówka eñska koñcówka Zasilacz V DC

16 AUDIO Nastêpny modu³ Przycisk pomocy 25 Pin Sub-D-ADAPT. WYJŒCIE MONITOR WYJŒCIE SIEÆ Modu³ Instruktora kontroluj¹cy klawiaturê i mysz Modu³ Instruktora kontroluj¹cy transmisjê obrazu S3 S6 S9 S12 MYSZ M KLAWIATURA K VIDEO V WEJŒCIE WIDEO WEJŒCIE SIEÆ INTER COM REMOTE INSTR. S2 S1 S5 S4 PROJ. SCREEN INSTR. PROJ. S8 S7 NOTE BOOK S11 S10 PROJ. NOTEB. VGA K M VIDEO OFF ALL BLANK KEY. LOCK ALT. FUNCT. Panel kontrolny R Zasilacz V DC Poprzedni modu³

17 System Videodidact dla laptopów

18 AUDIO INTER COM REMOTE INSTR. VIDEO OFF S3 S2 S1 PROJ. SCREEN INSTR. PROJ. ALL S6 S5 S4 BLANK S9 S8 S7 NOTE BOOK KEY. LOCK S12 S11 S10 PROJ. NOTEB. ALT. FUNCT. R Student 2 Instruktor Kabel transmisyjny Sub-HD15-M Sub-HD15-F 2 wideo 2 wideo Videodidact Ring Jednostka centralna 2 wideo 2 wideo wideo wideo Videodidact Ring INSTR PROJ Jednostka centralna KLAW Koñcówka 25-pin SUB-D Kabel transmisyjny Sub-HD15-M Sub-HD15-F Student 1

19 Kontakt Serdecznie dziękujemy za zakup naszego produktu. Jednocześnie, mając nadzieję, że praca z naszym produktem przyniesie Państwu wiele zadowolenia i korzyści, zapraszamy do zapoznania się z pełną ofertą naszej firmy, którą znajdziecie Państwo na stronie Jeżeli potrzebują Państwo dodatkowych informacji prosimy o kontakt z: Dealer: Dystrybutor: Agraf Sp. z o.o Łódź, ul. Obywatelska 137 tel fax agraf@agraf.com.pl
