1 XXIV Konferencja Naukowo-Techniczna XXIV Szczecin-Międzyzdroje, maja 2009 awarie budowlane Dr inŝ. JAN GIERCZAK, Katedra Konstrukcji Stalowych PWr. Dr inŝ. ANDRZEJ KMITA, Katedra Konstrukcji Betonowych PWr. PRZEDAWARYJNY STAN HALI STALOWEJ O ZNACZNEJ ROZPIĘTOŚCI SPOWODOWANY BŁĘDAMI POSADOWIENIA PREFAILURE STATE OF STEEL HALL BUILDING OF A LARGE SPAN CAUSED BY SETTELMENT FAULT Streszczenie W typowej hali stalowej o konstrukcji ramowej portalowej o rozpiętości 30,0m zaobserwowano przemieszczenie się fundamentów stopowych. Fundamenty stopowe wykonane z betonu B25 i zbrojone stalą stanowiły podparcie ram portalowych przegubowo mocowanych do fundamentów. Fundamenty stopowe były połączone trwale z belkami podwalinowymi i łączyły fundamenty stopowe. W niniejszym referacie przedstawiono przyczynę przemieszczenia się fundamentów i konsekwencje przemieszczania się ich na konstrukcję stalową oraz zalecany sposób naprawy posadowienia konstrukcji. Abstract In a typical portal frame (span 30m) structure of a hall building displacements of the foundation footings were observed. The reinforced concrete foundations were made of C20/25 concrete. They support the portal frames through hinges. The foundation footings were permanently connected with substructure beams. The reason of the displacements, consequences of the displacements for the steel structure and proposed method of the settlements repair are given in the paper. 1. Wstęp Przedstawiony obiekt wybudowano w północnej części Polski w II-giej strefie wiatrowej i I-szej strefie śniegowej. Obiekt został zaprojektowany i zrealizowany w konstrukcji stalowej z systemową lekką obudową. Hala składała się z 11 ram portalowych przegubowo mocowanych do fundamentów stopowych. Słupy są sztywno mocowane do rygla ramy. Ramy portalowe o rozpiętości ponad 30,0 m rozstawione są co 8,324 m. Na ramach spoczywają płatwie zimnogięte typu Z o wysokości 203 mm w rozstawie około 1,5 m. Płatwie pracują jako belki wieloprzęsłowe. Rygle ścienne są wykonane z profili zimnogiętych na których spoczywa obudowa systemowa z pełną izolacją termiczną. Obiekt jest przystosowany do dalszej rozbudowy, która miała być realizowana w okresie 1 roku od uruchomienia produkcji przemysłowej. Po rozbudowie układ poprzeczny stanowiłaby rama portalowa dwunawowa o wspólnym słupie środkowym. ObciąŜenia poziome działające w kierunku poprzecznym do osi hali są przenoszone z płaszczyzny ścian, przez rygle na główną konstrukcję nośną, a stąd na fundamenty. Stateczność w kierunku poprzecznym hali jest zapewniona przez sztywność głównej konstrukcji nośnej. W kierunku osi podłuŝnej hali obciąŝenia poziome są przenoszone z płaszczyzny

2 Geotechnika ścian przez rygle na słupy ścian szczytowych, skąd obciąŝenia te są przenoszone przez stęŝenia dachowe do stęŝeń wiatrowych ścian, słupów, a następnie są przekazywane na fundament. 2. Opis fundamentów Fundamenty stopowe wykonano z betonu B25 o wymiarach cm i grubości 40 cm oraz z drugiej strony o wymiarach cm. Mniejsze wymiary fundamentów miały w okresie późniejszym słuŝyć jako fundamenty pod słup środkowy (dla rozbudowanej hali). Na fot.1 widzimy Ŝe fundamenty te zostały dodatkowa spięte ławą Ŝelbetową o szerokości 60 cm. Ze stóp są wypuszczone słupki do mocowania przegubowego słupów ram portalowych. Zamocowanie słupów zaprojektowano i wykonano jako połączenie przegubowe z mo- Ŝliwością przekazywania siły pionowej i poziomej. Fot. 1. Widok na fundamenty stopowe połączone z ławą Pomiędzy słupkami wychodzącymi ze stóp fundamentowych wykonano belkę podwalinową (fot. 2). Ława fundamentowa oraz belka podwalinowa są wykonane na całej długości hali oraz w ścianach szczytowych stanowiąc powiązanie wszystkich fundamentów stopowych między sobą. NaleŜy tutaj nadmienić, Ŝe zgodnie z dokumentami budowy oraz z relacjami kadry inŝynierskiej wykonującej prace budowlane, grunt był zagęszczony pod stopami i pod ławami w tym samym stopniu. Grunty zalegające pod stopami fundamentowymi to piaski drobne o ID = 0,57. Okresowo poziom wód gruntowych jest ponad poziomem posadowienia. 230

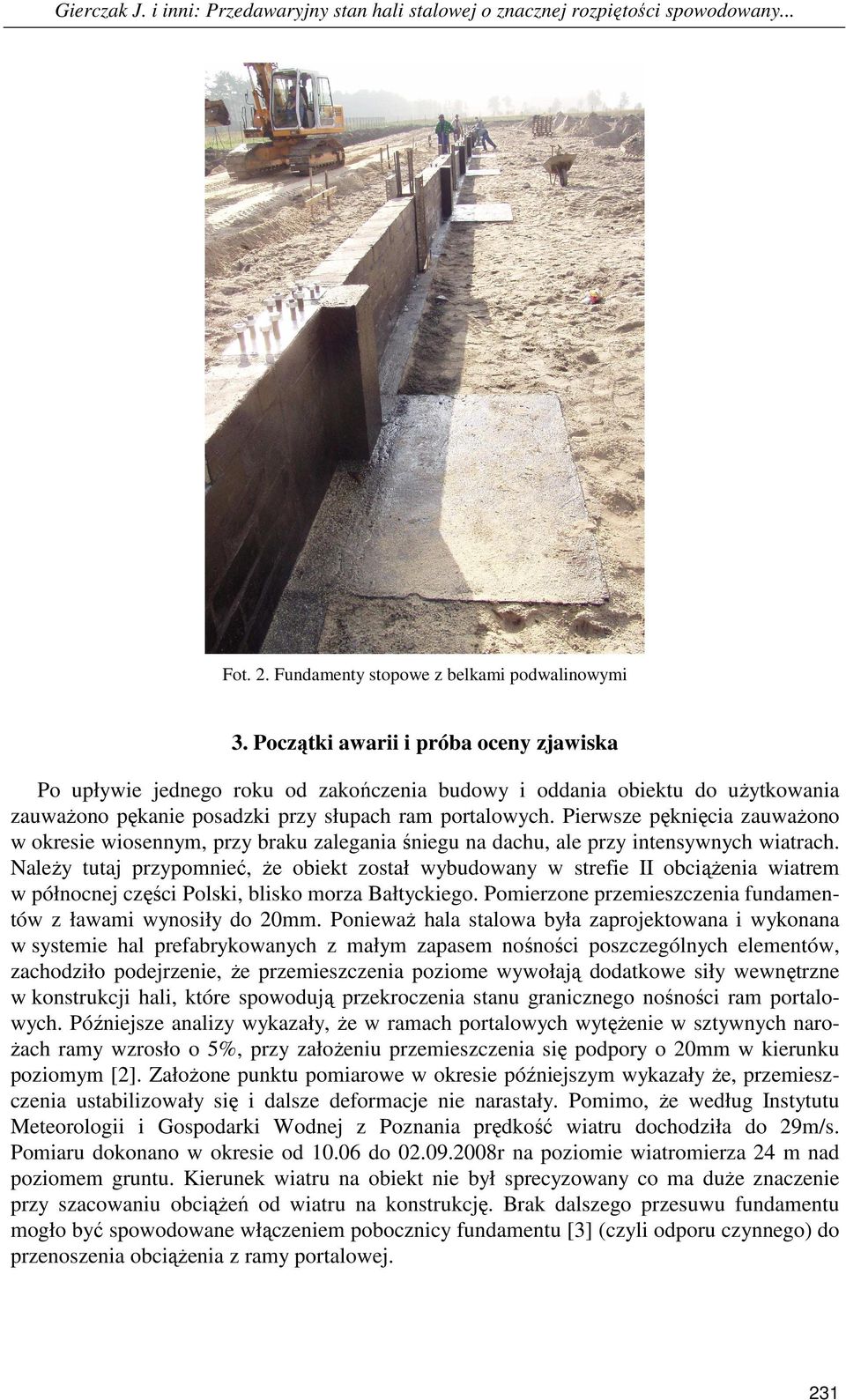

3 Gierczak J. i inni: Przedawaryjny stan hali stalowej o znacznej rozpiętości spowodowany... Fot. 2. Fundamenty stopowe z belkami podwalinowymi 3. Początki awarii i próba oceny zjawiska Po upływie jednego roku od zakończenia budowy i oddania obiektu do uŝytkowania zauwaŝono pękanie posadzki przy słupach ram portalowych. Pierwsze pęknięcia zauwaŝono w okresie wiosennym, przy braku zalegania śniegu na dachu, ale przy intensywnych wiatrach. NaleŜy tutaj przypomnieć, Ŝe obiekt został wybudowany w strefie II obciąŝenia wiatrem w północnej części Polski, blisko morza Bałtyckiego. Pomierzone przemieszczenia fundamentów z ławami wynosiły do 20mm. PoniewaŜ hala stalowa była zaprojektowana i wykonana w systemie hal prefabrykowanych z małym zapasem nośności poszczególnych elementów, zachodziło podejrzenie, Ŝe przemieszczenia poziome wywołają dodatkowe siły wewnętrzne w konstrukcji hali, które spowodują przekroczenia stanu granicznego nośności ram portalowych. Późniejsze analizy wykazały, Ŝe w ramach portalowych wytęŝenie w sztywnych naro- Ŝach ramy wzrosło o 5%, przy załoŝeniu przemieszczenia się podpory o 20mm w kierunku poziomym [2]. ZałoŜone punktu pomiarowe w okresie późniejszym wykazały Ŝe, przemieszczenia ustabilizowały się i dalsze deformacje nie narastały. Pomimo, Ŝe według Instytutu Meteorologii i Gospodarki Wodnej z Poznania prędkość wiatru dochodziła do 29m/s. Pomiaru dokonano w okresie od do r na poziomie wiatromierza 24 m nad poziomem gruntu. Kierunek wiatru na obiekt nie był sprecyzowany co ma duŝe znaczenie przy szacowaniu obciąŝeń od wiatru na konstrukcję. Brak dalszego przesuwu fundamentu mogło być spowodowane włączeniem pobocznicy fundamentu [3] (czyli odporu czynnego) do przenoszenia obciąŝenia z ramy portalowej. 231

4 Geotechnika Fot. 3. Widoczne przemieszczanie się słupa względem posadzki 4. Przyczyna przemieszczania się fundamentów Po przeprowadzonej analizie statyczno wytrzymałościowej konstrukcji i przeanalizowaniu obciąŝeń moŝemy stwierdzić: 1. Na fundamenty działają siły od obciąŝenia stałego, technologicznego, obciąŝenia śniegiem i wiatrem. 2. ObciąŜenie stałe wywołuje małe reakcje pionowe i poziome na fundament, gdyŝ konstrukcja wraz z obudową nie przekracza 23kg/m2 rzutu dachu (bez cięŝaru ramy portalowej). 3. ObciąŜenie technologiczne nie przekracza 10kg/m2 rzutu dachu, ponadto nie w kaŝdym polu jest to obciąŝenie wykorzystane. 4. ObciąŜenie wiatrem np. od czoła wywołuje obciąŝenie charakterystyczne prostopadłe do połaci dachowej równe 56,7kg/m 2. Obliczenia fundamentów wykonane przez Projektanta programem komputerowym są wykonane dla fundamentów jako fundamentów symetrycznych (patrz fot. 1) a fundament jest niesymetryczny. Ponadto, w obliczeniach tych nie uwzględniono sił rozciągających przekazywanych na fundament od obciąŝenia wiatrem, przyjęto, wartość równą zero. Do obliczeń przyjęto, dla osi zewnętrznej (bez moŝliwości rozbudowy) cięŝar podwaliny i ławy 139,8 kn, natomiast w osi zewnętrznej (z moŝliwością rozbudowy) cięŝar podwaliny i ławy przyjęto 47,7 kn. CięŜar ten moŝe być wliczony do obciąŝenia fundamentu pod warunkiem, Ŝe zadane obciąŝeniem przekazuje się bezpośrednio na fundament tzn. belka podwalinowa i ława nie spoczywają bezpośrednio na gruncie, tylko opierają się na fundamencie. MoŜemy mieć takŝe sytuację pośrednią, Ŝe część obciąŝenia przekazywana jest bezpośrednio na grunt i na fundament ale w obliczeniach projektowych tego nie przeanalizowano. Wykonano własne obliczenia fundamentów stopowych bezpośrednich zgodnie z normą PN-81/B Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. Według tej normy w punkcie 2.3. Wymiary podstawy fundamentów naleŝy ustalać z zachowaniem następujących warunków: 232

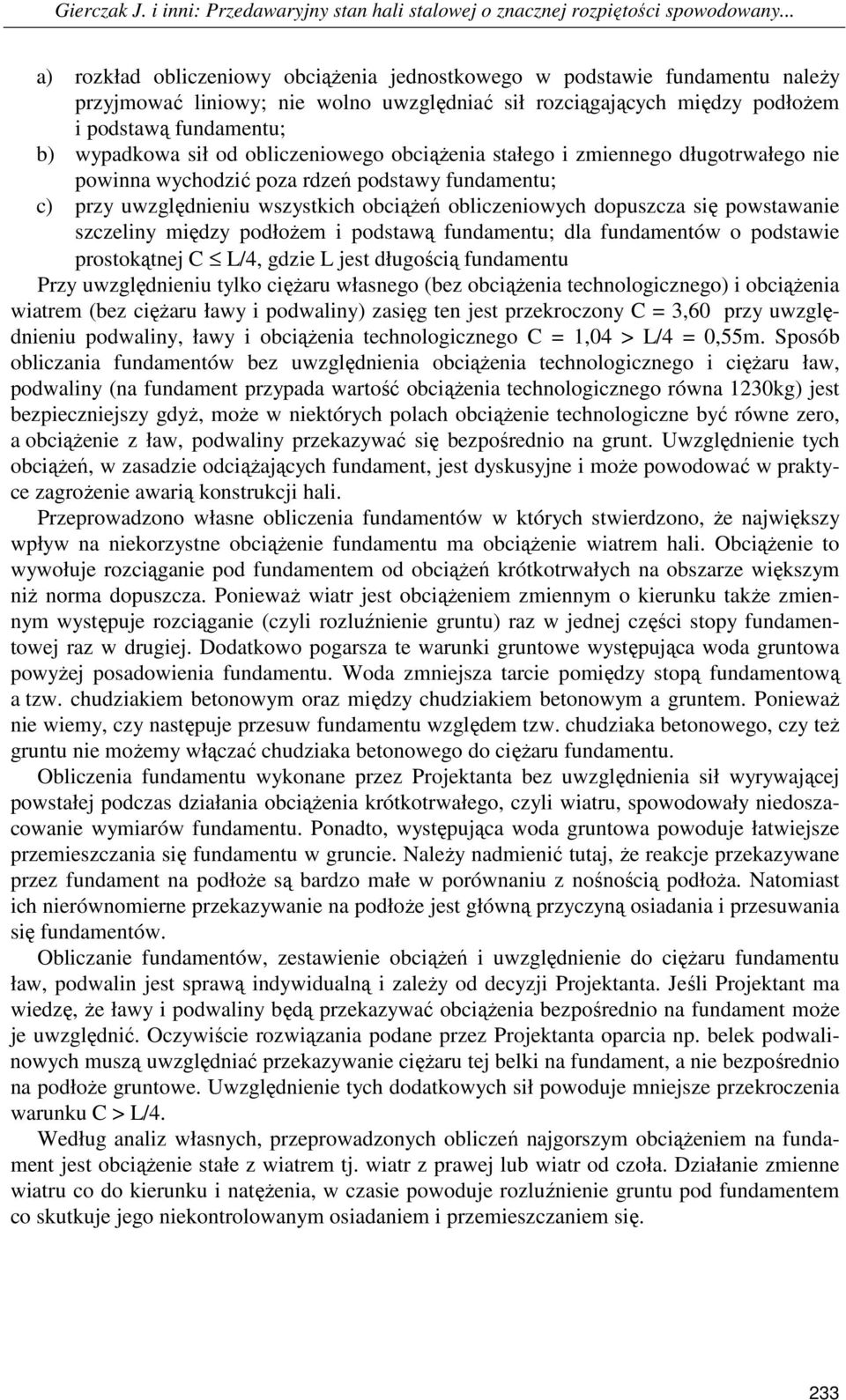

5 Gierczak J. i inni: Przedawaryjny stan hali stalowej o znacznej rozpiętości spowodowany... a) rozkład obliczeniowy obciąŝenia jednostkowego w podstawie fundamentu naleŝy przyjmować liniowy; nie wolno uwzględniać sił rozciągających między podłoŝem i podstawą fundamentu; b) wypadkowa sił od obliczeniowego obciąŝenia stałego i zmiennego długotrwałego nie powinna wychodzić poza rdzeń podstawy fundamentu; c) przy uwzględnieniu wszystkich obciąŝeń obliczeniowych dopuszcza się powstawanie szczeliny między podłoŝem i podstawą fundamentu; dla fundamentów o podstawie prostokątnej C L/4, gdzie L jest długością fundamentu Przy uwzględnieniu tylko cięŝaru własnego (bez obciąŝenia technologicznego) i obciąŝenia wiatrem (bez cięŝaru ławy i podwaliny) zasięg ten jest przekroczony C = 3,60 przy uwzględnieniu podwaliny, ławy i obciąŝenia technologicznego C = 1,04 > L/4 = 0,55m. Sposób obliczania fundamentów bez uwzględnienia obciąŝenia technologicznego i cięŝaru ław, podwaliny (na fundament przypada wartość obciąŝenia technologicznego równa 1230kg) jest bezpieczniejszy gdyŝ, moŝe w niektórych polach obciąŝenie technologiczne być równe zero, a obciąŝenie z ław, podwaliny przekazywać się bezpośrednio na grunt. Uwzględnienie tych obciąŝeń, w zasadzie odciąŝających fundament, jest dyskusyjne i moŝe powodować w praktyce zagroŝenie awarią konstrukcji hali. Przeprowadzono własne obliczenia fundamentów w których stwierdzono, Ŝe największy wpływ na niekorzystne obciąŝenie fundamentu ma obciąŝenie wiatrem hali. ObciąŜenie to wywołuje rozciąganie pod fundamentem od obciąŝeń krótkotrwałych na obszarze większym niŝ norma dopuszcza. PoniewaŜ wiatr jest obciąŝeniem zmiennym o kierunku takŝe zmiennym występuje rozciąganie (czyli rozluźnienie gruntu) raz w jednej części stopy fundamentowej raz w drugiej. Dodatkowo pogarsza te warunki gruntowe występująca woda gruntowa powyŝej posadowienia fundamentu. Woda zmniejsza tarcie pomiędzy stopą fundamentową a tzw. chudziakiem betonowym oraz między chudziakiem betonowym a gruntem. PoniewaŜ nie wiemy, czy następuje przesuw fundamentu względem tzw. chudziaka betonowego, czy teŝ gruntu nie moŝemy włączać chudziaka betonowego do cięŝaru fundamentu. Obliczenia fundamentu wykonane przez Projektanta bez uwzględnienia sił wyrywającej powstałej podczas działania obciąŝenia krótkotrwałego, czyli wiatru, spowodowały niedoszacowanie wymiarów fundamentu. Ponadto, występująca woda gruntowa powoduje łatwiejsze przemieszczania się fundamentu w gruncie. NaleŜy nadmienić tutaj, Ŝe reakcje przekazywane przez fundament na podłoŝe są bardzo małe w porównaniu z nośnością podłoŝa. Natomiast ich nierównomierne przekazywanie na podłoŝe jest główną przyczyną osiadania i przesuwania się fundamentów. Obliczanie fundamentów, zestawienie obciąŝeń i uwzględnienie do cięŝaru fundamentu ław, podwalin jest sprawą indywidualną i zaleŝy od decyzji Projektanta. Jeśli Projektant ma wiedzę, Ŝe ławy i podwaliny będą przekazywać obciąŝenia bezpośrednio na fundament moŝe je uwzględnić. Oczywiście rozwiązania podane przez Projektanta oparcia np. belek podwalinowych muszą uwzględniać przekazywanie cięŝaru tej belki na fundament, a nie bezpośrednio na podłoŝe gruntowe. Uwzględnienie tych dodatkowych sił powoduje mniejsze przekroczenia warunku C > L/4. Według analiz własnych, przeprowadzonych obliczeń najgorszym obciąŝeniem na fundament jest obciąŝenie stałe z wiatrem tj. wiatr z prawej lub wiatr od czoła. Działanie zmienne wiatru co do kierunku i natęŝenia, w czasie powoduje rozluźnienie gruntu pod fundamentem co skutkuje jego niekontrolowanym osiadaniem i przemieszczaniem się. 233

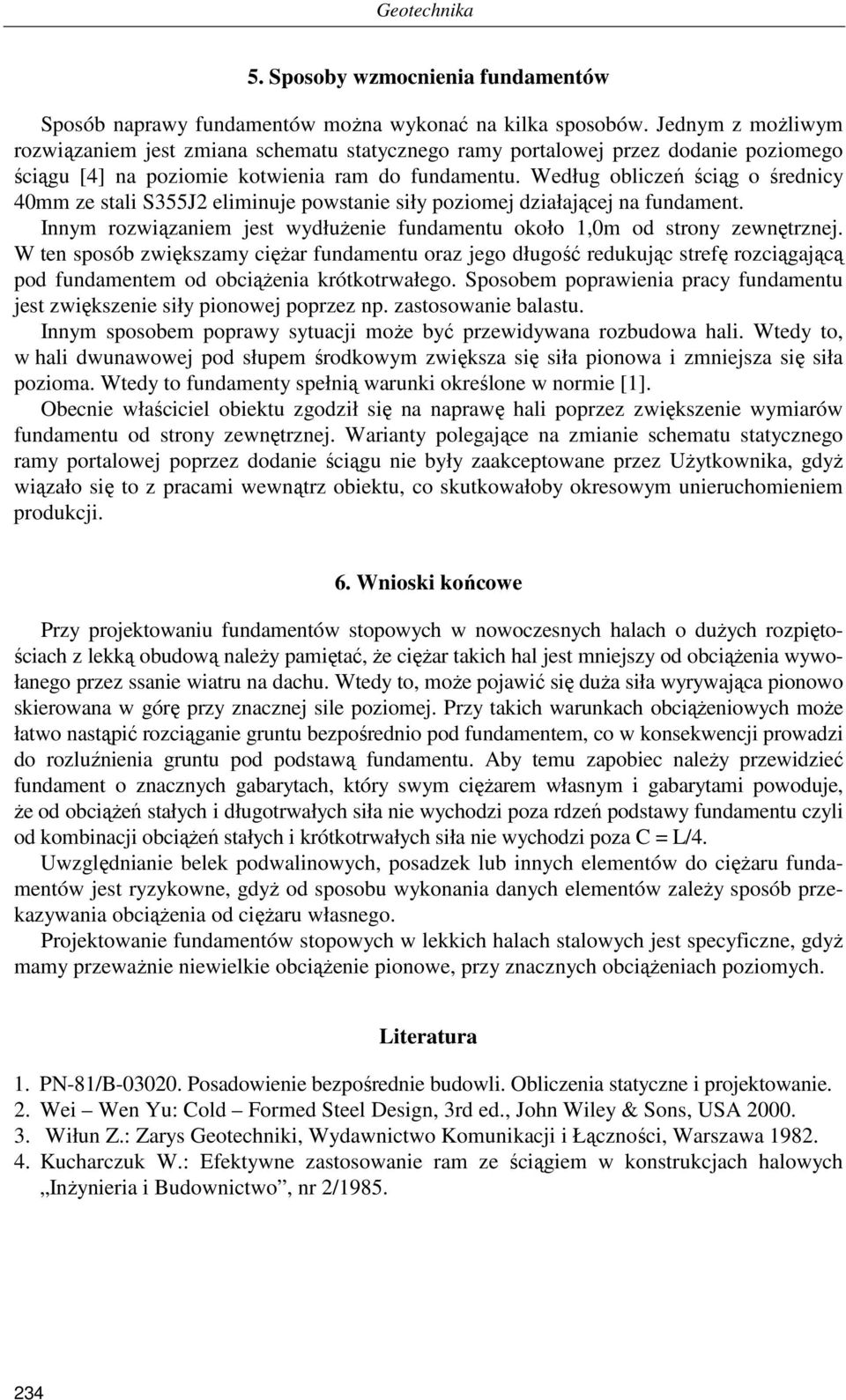

6 Geotechnika 5. Sposoby wzmocnienia fundamentów Sposób naprawy fundamentów moŝna wykonać na kilka sposobów. Jednym z moŝliwym rozwiązaniem jest zmiana schematu statycznego ramy portalowej przez dodanie poziomego ściągu [4] na poziomie kotwienia ram do fundamentu. Według obliczeń ściąg o średnicy 40mm ze stali S355J2 eliminuje powstanie siły poziomej działającej na fundament. Innym rozwiązaniem jest wydłuŝenie fundamentu około 1,0m od strony zewnętrznej. W ten sposób zwiększamy cięŝar fundamentu oraz jego długość redukując strefę rozciągającą pod fundamentem od obciąŝenia krótkotrwałego. Sposobem poprawienia pracy fundamentu jest zwiększenie siły pionowej poprzez np. zastosowanie balastu. Innym sposobem poprawy sytuacji moŝe być przewidywana rozbudowa hali. Wtedy to, w hali dwunawowej pod słupem środkowym zwiększa się siła pionowa i zmniejsza się siła pozioma. Wtedy to fundamenty spełnią warunki określone w normie [1]. Obecnie właściciel obiektu zgodził się na naprawę hali poprzez zwiększenie wymiarów fundamentu od strony zewnętrznej. Warianty polegające na zmianie schematu statycznego ramy portalowej poprzez dodanie ściągu nie były zaakceptowane przez UŜytkownika, gdyŝ wiązało się to z pracami wewnątrz obiektu, co skutkowałoby okresowym unieruchomieniem produkcji. 6. Wnioski końcowe Przy projektowaniu fundamentów stopowych w nowoczesnych halach o duŝych rozpiętościach z lekką obudową naleŝy pamiętać, Ŝe cięŝar takich hal jest mniejszy od obciąŝenia wywołanego przez ssanie wiatru na dachu. Wtedy to, moŝe pojawić się duŝa siła wyrywająca pionowo skierowana w górę przy znacznej sile poziomej. Przy takich warunkach obciąŝeniowych moŝe łatwo nastąpić rozciąganie gruntu bezpośrednio pod fundamentem, co w konsekwencji prowadzi do rozluźnienia gruntu pod podstawą fundamentu. Aby temu zapobiec naleŝy przewidzieć fundament o znacznych gabarytach, który swym cięŝarem własnym i gabarytami powoduje, Ŝe od obciąŝeń stałych i długotrwałych siła nie wychodzi poza rdzeń podstawy fundamentu czyli od kombinacji obciąŝeń stałych i krótkotrwałych siła nie wychodzi poza C = L/4. Uwzględnianie belek podwalinowych, posadzek lub innych elementów do cięŝaru fundamentów jest ryzykowne, gdyŝ od sposobu wykonania danych elementów zaleŝy sposób przekazywania obciąŝenia od cięŝaru własnego. Projektowanie fundamentów stopowych w lekkich halach stalowych jest specyficzne, gdyŝ mamy przewaŝnie niewielkie obciąŝenie pionowe, przy znacznych obciąŝeniach poziomych. Literatura 1. PN-81/B Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. 2. Wei Wen Yu: Cold Formed Steel Design, 3rd ed., John Wiley & Sons, USA Wiłun Z.: Zarys Geotechniki, Wydawnictwo Komunikacji i Łączności, Warszawa Kucharczuk W.: Efektywne zastosowanie ram ze ściągiem w konstrukcjach halowych InŜynieria i Budownictwo, nr 2/
