1 STRONA TYTUŁOWA. Budowa szkolnego placu zabaw przy Szkole Podstawowej nr 2 im. Żołnierzy z Monte Cassino w Polanicy-Zdroju w ramach rządowego programu Radosna Szkoła OBIEKT Szkoła Podstawowa nr 2 im. Żołnierzy z Monte Cassino w Polanicy- Zdroju ADRES OBIEKTU ul. Wojska Polskiego 23, Polanica- Zdrój NUMER DZIAŁKI działka nr 517/4, obręb 0004 Centrum INWESTOR Gmina Polanica- Zdrój ADRES INWESTORA ul. Dąbrowskiego 3, Polanica- Zdrój STADIUM Projekt budowlany - wykonawczy JEDNOSTKA OPRACOWUJĄCA ALEKSANDER SAŁAGACKI ARCHITEKTURA A.S.A ul. Henryka Pobożnego 16/38; Wrocław e -mail: salagacki.a@post.pl, tel Asystent projektanta mgr inż. arch. Aleksander Sałagacki PODPIS Projektant inż. Wacław Słociński NUMER UPRAWNIEŃ 134/72Wm PODPIS I PIECZĄTKA WROCŁAW; CZERWIEC

2 SPIS TREŚCI STRONA TYTUŁOWA...1 SPIS TREŚCI...2 SPIS ZAŁĄCZNIKÓW...2 SPIS RYSUNKÓW Podstawa opracowania Przedmiot inwestycji Stan prawny terenu Zakres opracowania Stan istniejący Położenie Ukształtowanie Uzbrojenie terenu Ogrodzenie Istniejąca zieleń Obiekty małej architektury Stan projektowany Założenia programowe Bilans terenu Roboty ziemne Roboty budowlane, wyburzenia, demontaż Plantowanie Nawierzchnia elastyczna, nawierzchnia mineralna Nasadzenia Projektowane ogrodzenia Wyposażenie Inne uwagi BIOZ informacja dotycząca bezpieczeństwa i ochrony zdrowia...19 ZAŁĄCZNIKI...21 SPIS ZAŁĄCZNIKÓW [1] [2] Uprawnienia projektowe oraz aktualne zaświadczenie z Izby Inżynierów Budownictwa Oświadczenie projektanta o sporządzeniu dokumentacji zgodnie z obowiązującymi przepisami SPIS RYSUNKÓW [1] [2] [3] [4] [5] [6] Zagospodarowanie terenu placu zabaw, rys. A-1 w skali 1:500 Szczegółowe zagospodarowanie terenu teren placu zabaw, rys A-2 w skali 1:100 Przekroje przez warstwy nawierzchni bezpiecznych, HIC 150, 160, 220, rys A-3 w skali 1:20 Przekroje przez warstwy nawierzchni bezpiecznych, HIC 220, 260, rys A-4 w skali 1:20 Detal ogrodzenia- furtka 90, rys. A-5 w skali 1:20 Detal ogrodzenia- furtka 150, rys A-6 w skali 1:20 2

3 1. Podstawa opracowania Podstawą opracowania projektu zagospodarowania terenu są : Zlecenie Zamawiającego wizja lokalna w terenie i inwentaryzacja terenu wykonana w czerwcu 2013 koncepcja architektoniczna uzgodniona z Zamawiającym obowiązujące przepisy i normy budowlane Przedmiot inwestycji Stan prawny terenu Pracami projektowymi objęta jest działka oznaczona numerem 517/4 obręb 0004 Centrum w PolanicyZdroju, która znajduje się w trwałym zarządzie Inwestora. Projektowana inwestycja nie zmienia dotychczasowej funkcji terenów, czyli przyszkolnych terenów rekreacyjnych i sportowych. Teren oznaczony jest w obowiązującym Miejscowym Planie Zagospodarowania Przestrzennego: MZPZ Centrum, symbolem UP2 przewidzianym na usługi podstawowe. Niniejsza inwestycja jest zgodna z MZPZ, nie wywiera negatywnego wpływu na środowisko i jakość wód podziemnych Zakres opracowania Projekt obejmuje swoim zakresem zagospodarowanie części przedmiotowej działki z położeniem nacisku na utworzenie i wyposażenie placu zabaw Stan istniejący Położenie Teren objęty opracowaniem położony jest w Polanicy- Zdroju, sąsiaduje z budynkiem Szkoły, przyszkolnym parkingiem o ilości miejsc parkingowych mniejszą niż 60, terenami zabudowy mieszkaniowej wielorodzinnej i usług komercyjnych. Plac zabaw oddalony o co najmniej 10m od najbliższych okien budynków przeznaczonych na pobyt stały oraz miejsc gromadzenia odpadów. Projektowany teren rekreacyjny oznaczony na rys A Ukształtowanie Teren na którym projektuje się plac zabaw jest płaski, w kształcie prostokątnym z minimalnym spadkiem ok. 2% w kierunku północno- zachodnim. Wejście na teren projektowanego placu zabaw przez furtki od strony zachodniej z parkingu, oraz od północy z terenu Szkoły Uzbrojenie terenu. Przez teren podlegający zagospodarowaniu przebiegają linie sieci kanalizacji deszczowej kd200 i kd 300. Zagospodarowanie terenu zaprojektowano w sposób nie wywołujący kolizji z istniejącą infrastrukturą Ogrodzenie Teren inwestycji jest w całości ogrodzony, za wyjątkiem fragmentu północnej strony placu. Od strony zachodniej płotem z płaskowników stalowych, osadzanych na słupach ze stalowych rur, kotwionych w cokołach betonowych. Od pozostałych stron ogrodzeniem z siatki stalowej powlekanej zielonej wysokości 150cm, rozpinanej na słupkach stalowych fi40mm w rozstawie co ok. 250cm. Istniejące ogrodzenia w dobrym stanie technicznym Istniejąca zieleń. Teren w całości pokryty nawierzchnią trawiastą w dobrym stanie technicznym. Nieliczne nasadzenia krzewami liściastymi o wieku do 10lat Obiekty małej architektury Na miejscu projektowanego placu zabaw znajdują się elementy placu zabaw, które zostaną przez inwestora przeniesione, a także wiata drewniana, w dobrym stanie technicznym. Wiatę planuje się pozostawić na 3

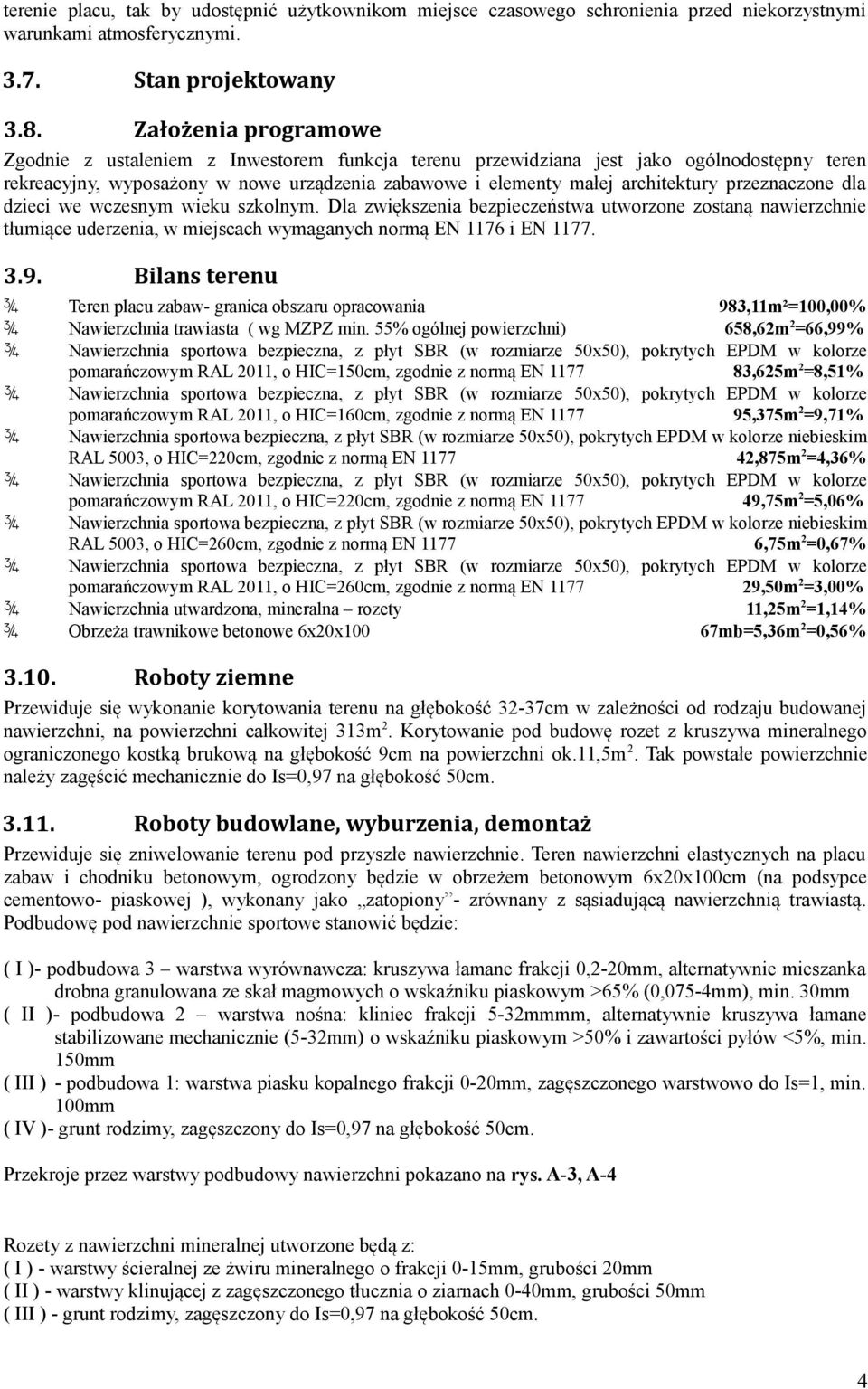

4 terenie placu, tak by udostępnić użytkownikom miejsce czasowego schronienia przed niekorzystnymi warunkami atmosferycznymi Stan projektowany 3.8. Założenia programowe Zgodnie z ustaleniem z Inwestorem funkcja terenu przewidziana jest jako ogólnodostępny teren rekreacyjny, wyposażony w nowe urządzenia zabawowe i elementy małej architektury przeznaczone dla dzieci we wczesnym wieku szkolnym. Dla zwiększenia bezpieczeństwa utworzone zostaną nawierzchnie tłumiące uderzenia, w miejscach wymaganych normą EN 1176 i EN Bilans terenu Teren placu zabaw- granica obszaru opracowania 983,11m²=100,00% Nawierzchnia trawiasta ( wg MZPZ min. 55% ogólnej powierzchni) 658,62m2=66,99% Nawierzchnia sportowa bezpieczna, z płyt SBR (w rozmiarze 50x50), pokrytych EPDM w kolorze pomarańczowym RAL 2011, o HIC=150cm, zgodnie z normą EN ,625m2=8,51% Nawierzchnia sportowa bezpieczna, z płyt SBR (w rozmiarze 50x50), pokrytych EPDM w kolorze pomarańczowym RAL 2011, o HIC=160cm, zgodnie z normą EN ,375m2=9,71% Nawierzchnia sportowa bezpieczna, z płyt SBR (w rozmiarze 50x50), pokrytych EPDM w kolorze niebieskim RAL 5003, o HIC=220cm, zgodnie z normą EN ,875m2=4,36% Nawierzchnia sportowa bezpieczna, z płyt SBR (w rozmiarze 50x50), pokrytych EPDM w kolorze pomarańczowym RAL 2011, o HIC=220cm, zgodnie z normą EN ,75m2=5,06% Nawierzchnia sportowa bezpieczna, z płyt SBR (w rozmiarze 50x50), pokrytych EPDM w kolorze niebieskim RAL 5003, o HIC=260cm, zgodnie z normą EN ,75m2=0,67% Nawierzchnia sportowa bezpieczna, z płyt SBR (w rozmiarze 50x50), pokrytych EPDM w kolorze pomarańczowym RAL 2011, o HIC=260cm, zgodnie z normą EN ,50m2=3,00% Nawierzchnia utwardzona, mineralna rozety 11,25m2=1,14% Obrzeża trawnikowe betonowe 6x20x100 67mb=5,36m2=0,56% Roboty ziemne Przewiduje się wykonanie korytowania terenu na głębokość 32-37cm w zależności od rodzaju budowanej nawierzchni, na powierzchni całkowitej 313m2. Korytowanie pod budowę rozet z kruszywa mineralnego ograniczonego kostką brukową na głębokość 9cm na powierzchni ok.11,5m 2. Tak powstałe powierzchnie należy zagęścić mechanicznie do Is=0,97 na głębokość 50cm Roboty budowlane, wyburzenia, demontaż Przewiduje się zniwelowanie terenu pod przyszłe nawierzchnie. Teren nawierzchni elastycznych na placu zabaw i chodniku betonowym, ogrodzony będzie w obrzeżem betonowym 6x20x100cm (na podsypce cementowo- piaskowej ), wykonany jako zatopiony - zrównany z sąsiadującą nawierzchnią trawiastą. Podbudowę pod nawierzchnie sportowe stanowić będzie: ( I )- podbudowa 3 warstwa wyrównawcza: kruszywa łamane frakcji 0,2-20mm, alternatywnie mieszanka drobna granulowana ze skał magmowych o wskaźniku piaskowym >65% (0,075-4mm), min. 30mm ( II )- podbudowa 2 warstwa nośna: kliniec frakcji 5-32mmmm, alternatywnie kruszywa łamane stabilizowane mechanicznie (5-32mm) o wskaźniku piaskowym >50% i zawartości pyłów <5%, min. 150mm ( III ) - podbudowa 1: warstwa piasku kopalnego frakcji 0-20mm, zagęszczonego warstwowo do Is=1, min. 100mm ( IV )- grunt rodzimy, zagęszczony do Is=0,97 na głębokość 50cm. Przekroje przez warstwy podbudowy nawierzchni pokazano na rys. A-3, A-4 Rozety z nawierzchni mineralnej utworzone będą z: ( I ) - warstwy ścieralnej ze żwiru mineralnego o frakcji 0-15mm, grubości 20mm ( II ) - warstwy klinującej z zagęszczonego tłucznia o ziarnach 0-40mm, grubości 50mm ( III ) - grunt rodzimy, zagęszczony do Is=0,97 na głębokość 50cm. 4

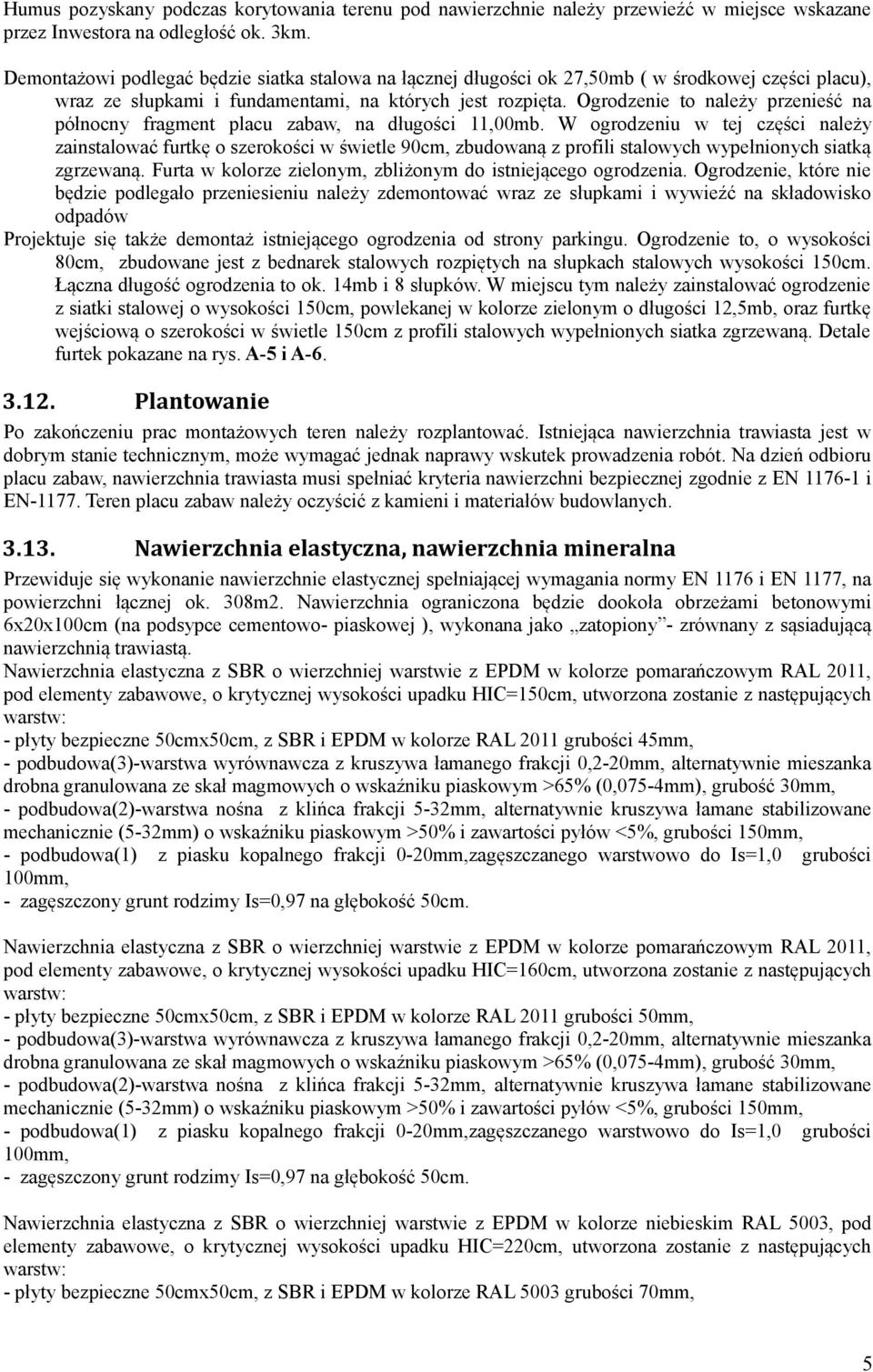

5 Humus pozyskany podczas korytowania terenu pod nawierzchnie należy przewieźć w miejsce wskazane przez Inwestora na odległość ok. 3km. Demontażowi podlegać będzie siatka stalowa na łącznej długości ok 27,50mb ( w środkowej części placu), wraz ze słupkami i fundamentami, na których jest rozpięta. Ogrodzenie to należy przenieść na północny fragment placu zabaw, na długości 11,00mb. W ogrodzeniu w tej części należy zainstalować furtkę o szerokości w świetle 90cm, zbudowaną z profili stalowych wypełnionych siatką zgrzewaną. Furta w kolorze zielonym, zbliżonym do istniejącego ogrodzenia. Ogrodzenie, które nie będzie podlegało przeniesieniu należy zdemontować wraz ze słupkami i wywieźć na składowisko odpadów Projektuje się także demontaż istniejącego ogrodzenia od strony parkingu. Ogrodzenie to, o wysokości 80cm, zbudowane jest z bednarek stalowych rozpiętych na słupkach stalowych wysokości 150cm. Łączna długość ogrodzenia to ok. 14mb i 8 słupków. W miejscu tym należy zainstalować ogrodzenie z siatki stalowej o wysokości 150cm, powlekanej w kolorze zielonym o długości 12,5mb, oraz furtkę wejściową o szerokości w świetle 150cm z profili stalowych wypełnionych siatka zgrzewaną. Detale furtek pokazane na rys. A-5 i A Plantowanie Po zakończeniu prac montażowych teren należy rozplantować. Istniejąca nawierzchnia trawiasta jest w dobrym stanie technicznym, może wymagać jednak naprawy wskutek prowadzenia robót. Na dzień odbioru placu zabaw, nawierzchnia trawiasta musi spełniać kryteria nawierzchni bezpiecznej zgodnie z EN i EN Teren placu zabaw należy oczyścić z kamieni i materiałów budowlanych Nawierzchnia elastyczna, nawierzchnia mineralna Przewiduje się wykonanie nawierzchnie elastycznej spełniającej wymagania normy EN 1176 i EN 1177, na powierzchni łącznej ok. 308m2. Nawierzchnia ograniczona będzie dookoła obrzeżami betonowymi 6x20x100cm (na podsypce cementowo- piaskowej ), wykonana jako zatopiony - zrównany z sąsiadującą nawierzchnią trawiastą. Nawierzchnia elastyczna z SBR o wierzchniej warstwie z EPDM w kolorze pomarańczowym RAL 2011, pod elementy zabawowe, o krytycznej wysokości upadku HIC=150cm, utworzona zostanie z następujących warstw: - płyty bezpieczne 50cmx50cm, z SBR i EPDM w kolorze RAL 2011 grubości 45mm, - podbudowa(3)-warstwa wyrównawcza z kruszywa łamanego frakcji 0,2-20mm, alternatywnie mieszanka drobna granulowana ze skał magmowych o wskaźniku piaskowym >65% (0,075-4mm), grubość 30mm, - podbudowa(2)-warstwa nośna z klińca frakcji 5-32mm, alternatywnie kruszywa łamane stabilizowane mechanicznie (5-32mm) o wskaźniku piaskowym >50% i zawartości pyłów <5%, grubości 150mm, - podbudowa(1) z piasku kopalnego frakcji 0-20mm,zagęszczanego warstwowo do Is=1,0 grubości 100mm, - zagęszczony grunt rodzimy Is=0,97 na głębokość 50cm. Nawierzchnia elastyczna z SBR o wierzchniej warstwie z EPDM w kolorze pomarańczowym RAL 2011, pod elementy zabawowe, o krytycznej wysokości upadku HIC=160cm, utworzona zostanie z następujących warstw: - płyty bezpieczne 50cmx50cm, z SBR i EPDM w kolorze RAL 2011 grubości 50mm, - podbudowa(3)-warstwa wyrównawcza z kruszywa łamanego frakcji 0,2-20mm, alternatywnie mieszanka drobna granulowana ze skał magmowych o wskaźniku piaskowym >65% (0,075-4mm), grubość 30mm, - podbudowa(2)-warstwa nośna z klińca frakcji 5-32mm, alternatywnie kruszywa łamane stabilizowane mechanicznie (5-32mm) o wskaźniku piaskowym >50% i zawartości pyłów <5%, grubości 150mm, - podbudowa(1) z piasku kopalnego frakcji 0-20mm,zagęszczanego warstwowo do Is=1,0 grubości 100mm, - zagęszczony grunt rodzimy Is=0,97 na głębokość 50cm. Nawierzchnia elastyczna z SBR o wierzchniej warstwie z EPDM w kolorze niebieskim RAL 5003, pod elementy zabawowe, o krytycznej wysokości upadku HIC=220cm, utworzona zostanie z następujących warstw: - płyty bezpieczne 50cmx50cm, z SBR i EPDM w kolorze RAL 5003 grubości 70mm, 5

6 - podbudowa(3)-warstwa wyrównawcza z kruszywa łamanego frakcji 0,2-20mm, alternatywnie mieszanka drobna granulowana ze skał magmowych o wskaźniku piaskowym >65% (0,075-4mm), grubość 30mm, - podbudowa(2)-warstwa nośna z klińca frakcji 5-32mm, alternatywnie kruszywa łamane stabilizowane mechanicznie (5-32mm) o wskaźniku piaskowym >50% i zawartości pyłów <5%, grubości 150mm, - podbudowa(1) z piasku kopalnego frakcji 0-20mm,zagęszczanego warstwowo do Is=1,0 grubości 100mm, - zagęszczony grunt rodzimy Is=0,97 na głębokość 50cm. Nawierzchnia elastyczna z SBR o wierzchniej warstwie z EPDM w kolorze pomarańczowym RAL 2011, pod elementy zabawowe, o krytycznej wysokości upadku HIC=220cm, utworzona zostanie z następujących warstw: - płyty bezpieczne 50cmx50cm, z SBR i EPDM w kolorze RAL 2011 grubości 70mm, - podbudowa(3)-warstwa wyrównawcza z kruszywa łamanego frakcji 0,2-20mm, alternatywnie mieszanka drobna granulowana ze skał magmowych o wskaźniku piaskowym >65% (0,075-4mm), grubość 30mm, - podbudowa(2)-warstwa nośna z klińca frakcji 5-32mm, alternatywnie kruszywa łamane stabilizowane mechanicznie (5-32mm) o wskaźniku piaskowym >50% i zawartości pyłów <5%, grubości 150mm, - podbudowa(1) z piasku kopalnego frakcji 0-20mm,zagęszczanego warstwowo do Is=1,0 grubości 100mm, - zagęszczony grunt rodzimy Is=0,97 na głębokość 50cm. Nawierzchnia elastyczna z SBR o wierzchniej warstwie z EPDM w kolorze niebieskim RAL 5003, pod elementy zabawowe, o krytycznej wysokości upadku HIC=260cm, utworzona zostanie z następujących warstw: - płyty bezpieczne 50cmx50cm, z SBR i EPDM w kolorze RAL 2011 grubości 85mm, - podbudowa(3)-warstwa wyrównawcza z kruszywa łamanego frakcji 0,2-20mm, alternatywnie mieszanka drobna granulowana ze skał magmowych o wskaźniku piaskowym >65% (0,075-4mm), grubość 30mm, - podbudowa(2)-warstwa nośna z klińca frakcji 5-32mm, alternatywnie kruszywa łamane stabilizowane mechanicznie (5-32mm) o wskaźniku piaskowym >50% i zawartości pyłów <5%, grubości 150mm, - podbudowa(1) z piasku kopalnego frakcji 0-20mm,zagęszczanego warstwowo do Is=1,0 grubości 100mm, - zagęszczony grunt rodzimy Is=0,97 na głębokość 50cm. Nawierzchnia elastyczna z SBR o wierzchniej warstwie z EPDM w kolorze pomarańczowym RAL 2011, pod elementy zabawowe, o krytycznej wysokości upadku HIC=260cm, utworzona zostanie z następujących warstw: - płyty bezpieczne 50cmx50cm, z SBR i EPDM w kolorze RAL 2011 grubości 85mm, - podbudowa(3)-warstwa wyrównawcza z kruszywa łamanego frakcji 0,2-20mm, alternatywnie mieszanka drobna granulowana ze skał magmowych o wskaźniku piaskowym >65% (0,075-4mm), grubość 30mm, - podbudowa(2)-warstwa nośna z klińca frakcji 5-32mm, alternatywnie kruszywa łamane stabilizowane mechanicznie (5-32mm) o wskaźniku piaskowym >50% i zawartości pyłów <5%, grubości 150mm, - podbudowa(1) z piasku kopalnego frakcji 0-20mm,zagęszczanego warstwowo do Is=1,0 grubości 100mm, - zagęszczony grunt rodzimy Is=0,97 na głębokość 50cm. Nawierzchnia komunikacji w kształcie rozet, ograniczona kostką granitową 7/9, na warstwie chudego betonu, zbudowana będzie z następujących warstw. - ubity, zagęszczony grunt rodzimy odsłonięty do poziomu -7cm, - warstwa klinująca zagęszczonego tłucznia o ziarnach 0-40mm grubości 5cm, - warstwa ścieralna żwiru mineralnego o ziarnach 0-15mm grubości 2cm Wzory rozet i ich rozmieszczenie pokazane na rys. A Nasadzenia Przewiduje się przesadzenie 15 krzewów o wysokości do 1m. Krzewy należy przenieść w okolice projektowanych ławek, a także we wnękę obok urządzenia Żółw. Nasadzenie krzewów mają okalać ławki ( nasadzenie w kształcie litery c ). 6

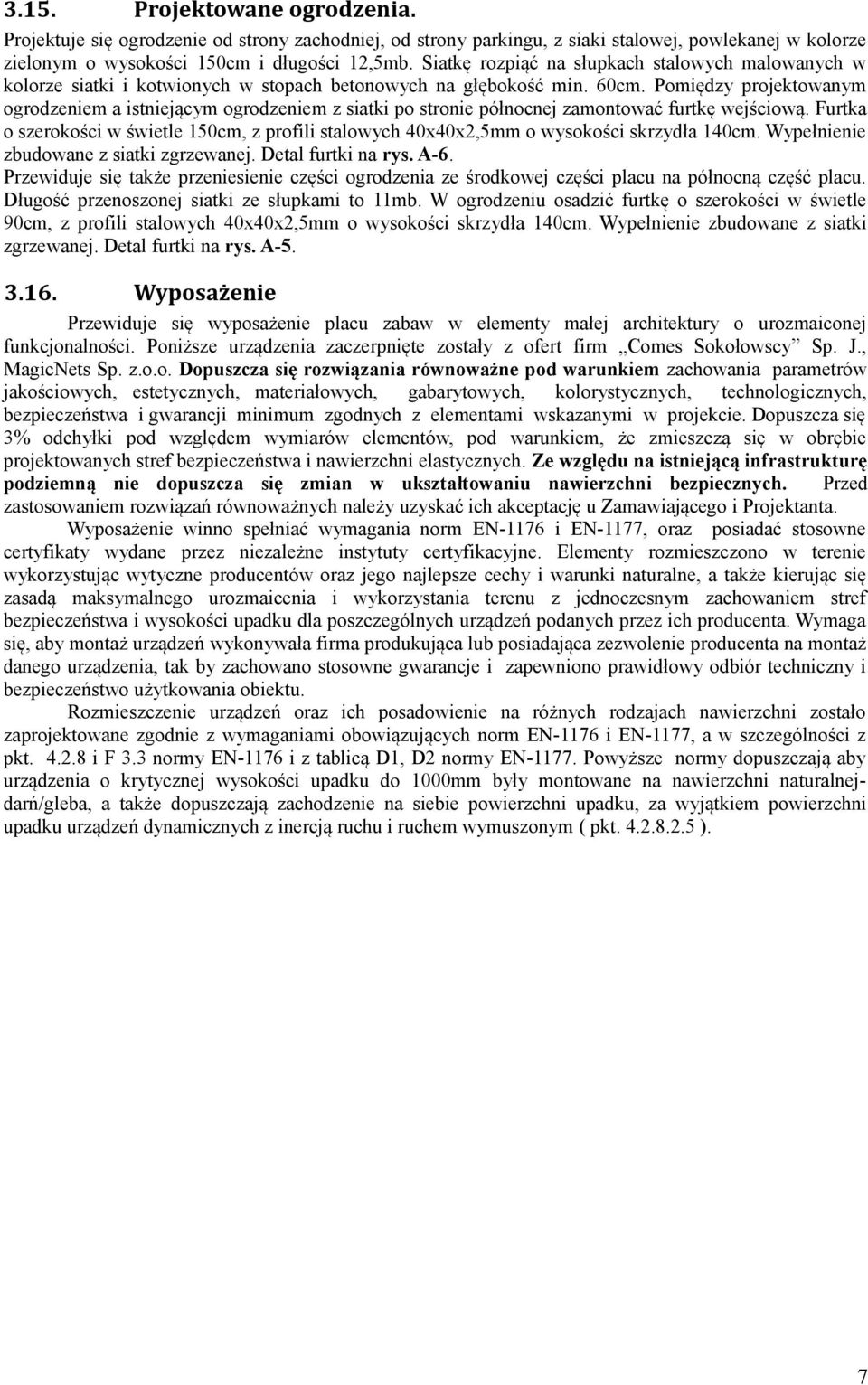

7 3.15. Projektowane ogrodzenia. Projektuje się ogrodzenie od strony zachodniej, od strony parkingu, z siaki stalowej, powlekanej w kolorze zielonym o wysokości 150cm i długości 12,5mb. Siatkę rozpiąć na słupkach stalowych malowanych w kolorze siatki i kotwionych w stopach betonowych na głębokość min. 60cm. Pomiędzy projektowanym ogrodzeniem a istniejącym ogrodzeniem z siatki po stronie północnej zamontować furtkę wejściową. Furtka o szerokości w świetle 150cm, z profili stalowych 40x40x2,5mm o wysokości skrzydła 140cm. Wypełnienie zbudowane z siatki zgrzewanej. Detal furtki na rys. A-6. Przewiduje się także przeniesienie części ogrodzenia ze środkowej części placu na północną część placu. Długość przenoszonej siatki ze słupkami to 11mb. W ogrodzeniu osadzić furtkę o szerokości w świetle 90cm, z profili stalowych 40x40x2,5mm o wysokości skrzydła 140cm. Wypełnienie zbudowane z siatki zgrzewanej. Detal furtki na rys. A Wyposażenie Przewiduje się wyposażenie placu zabaw w elementy małej architektury o urozmaiconej funkcjonalności. Poniższe urządzenia zaczerpnięte zostały z ofert firm Comes Sokołowscy Sp. J., MagicNets Sp. z.o.o. Dopuszcza się rozwiązania równoważne pod warunkiem zachowania parametrów jakościowych, estetycznych, materiałowych, gabarytowych, kolorystycznych, technologicznych, bezpieczeństwa i gwarancji minimum zgodnych z elementami wskazanymi w projekcie. Dopuszcza się 3% odchyłki pod względem wymiarów elementów, pod warunkiem, że zmieszczą się w obrębie projektowanych stref bezpieczeństwa i nawierzchni elastycznych. Ze względu na istniejącą infrastrukturę podziemną nie dopuszcza się zmian w ukształtowaniu nawierzchni bezpiecznych. Przed zastosowaniem rozwiązań równoważnych należy uzyskać ich akceptację u Zamawiającego i Projektanta. Wyposażenie winno spełniać wymagania norm EN-1176 i EN-1177, oraz posiadać stosowne certyfikaty wydane przez niezależne instytuty certyfikacyjne. Elementy rozmieszczono w terenie wykorzystując wytyczne producentów oraz jego najlepsze cechy i warunki naturalne, a także kierując się zasadą maksymalnego urozmaicenia i wykorzystania terenu z jednoczesnym zachowaniem stref bezpieczeństwa i wysokości upadku dla poszczególnych urządzeń podanych przez ich producenta. Wymaga się, aby montaż urządzeń wykonywała firma produkująca lub posiadająca zezwolenie producenta na montaż danego urządzenia, tak by zachowano stosowne gwarancje i zapewniono prawidłowy odbiór techniczny i bezpieczeństwo użytkowania obiektu. Rozmieszczenie urządzeń oraz ich posadowienie na różnych rodzajach nawierzchni zostało zaprojektowane zgodnie z wymaganiami obowiązujących norm EN-1176 i EN-1177, a w szczególności z pkt i F 3.3 normy EN-1176 i z tablicą D1, D2 normy EN Powyższe normy dopuszczają aby urządzenia o krytycznej wysokości upadku do 1000mm były montowane na nawierzchni naturalnejdarń/gleba, a także dopuszczają zachodzenie na siebie powierzchni upadku, za wyjątkiem powierzchni upadku urządzeń dynamicznych z inercją ruchu i ruchem wymuszonym ( pkt ). 7

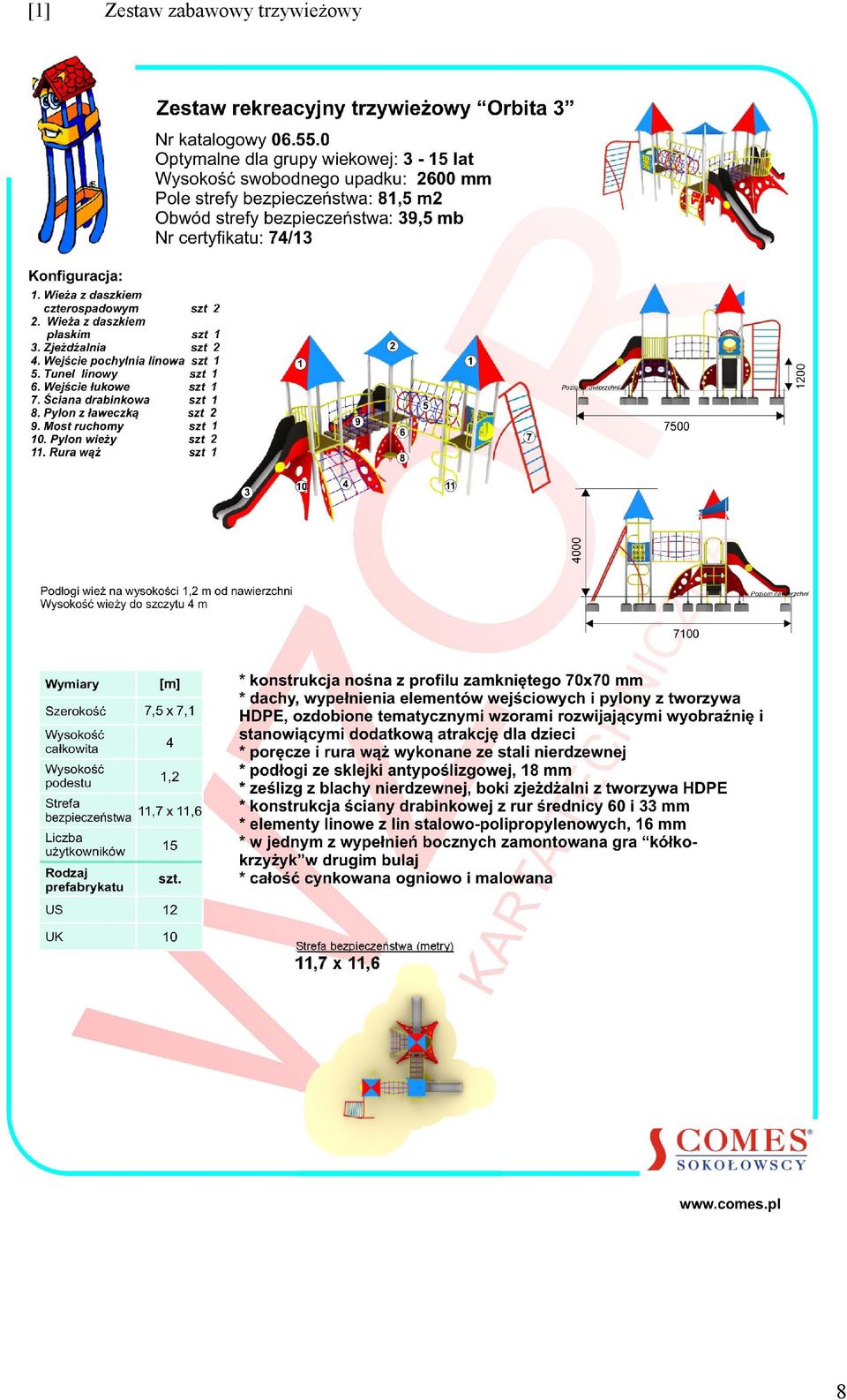

8 [1] Zestaw zabawowy trzywieżowy 8

9 [2] Huśtawka wahadłowa podwójna z siedziskami w kształcie bocianiego gniazda, 9

10 [3] Huśtawka wagowa podwójna, z siedziskami gumowanymi 10

11 [4] Kołowrotek młynek, 11

12 [5] Zestaw gimnastyczny Poligon sześciokąt, 12

13 [6] Urządzenie ruchowe Żółw wersja II, 13

14 [7] Piramida linowa Deimos XL, o wysokości minimum 5m, Wymiary urządzenia: Długość: minimum 8,0 m Szerokość: minimum 8,0 m Wysokość: minimum 5,0 m Przestrzeń minimalna: minimalnie okrąg o promieniu 5,5 m Grupa wiekowa: od 5 do 14 lat Głębokość posadowienia: 0,8 m Wysokość swobodnego upadku: 1,6 m Opis urządzenia Urządzenie składa się z 5- metrowego słupa (nad ziemią) centralnego na którym rozciągnięta jest sieć składająca się z sześciu ścian linowych. Dodatkową atrakcją są poziome płaszczyzny linowe na wysokości 1,6 m i 3 m. Ilość użytej liny poliamidowej na całej konstrukcji piramidy to minimum 335 metrów. Wytyczne dotyczące materiałów i technologii wykonania urządzenia. Głównym elementem konstrukcyjnym jest słup wykonany z najwyższej jakości stali, o średnicy minimalnej 168,3mm, zabezpieczony przed korozją poprzez cynkowanie ogniowe, warstwa ocynku minimum 100 mikronów. Fundamenty wykonane są jako stopy żelbetowe posadowione na głębokości minimum 0,8 m. Konstrukcję linową tworzy sześć lin głównych zakotwionych w gruncie za pomocą ocynkowanych ogniowo śrub rzymskich umożliwiających korekcję naciągu. Sieć wykonana jest z liny POLIAMIDOWEJ, PLECIONEJ, KLEJONEJ o średnicy mm. Liny wykonane są ze strun stalowych, ocynkowanych galwanicznie, skręconych w sześć splotów, z których każdy jest opleciony wklejonym w niego włóknem poliamidowym. Wymagana lina różni się od standardowej stosowanej w użytku na placach zabaw liny polipropylenowej następującymi właściwościami: - oplot liny jest wykonany jako pleciony a nie skręcany. Tak wykonany oplot poliamidowy charakteryzuje się wyższą odpornością na ścieranie a zatem wydłuża trwałość liny, - struny stalowe są sklejone ze sobą oraz z oplotem poliamidowym. Takie rozwiązanie sprawia, że lina jest bardziej zwięzła, nie ma możliwości przemieszczania się oplotu względem splotów stalowych. Reasumując, lina poliamidowa charakteryzuje się dużo lepszymi właściwościami niż lina polipropylenowa, co z pewnością wpłynie korzystnie na okres użytkowania urządzeń. Elementy łączące liny ze sobą wykonane są z aluminium, stali nierdzewnej i tworzywa sztucznego. Elementy łączące liny z słupem wykonane są ze staliwa, stali nierdzewnej i stali. Staliwo i stal zabezpieczone są przed korozją poprzez malowanie farbami chlorokauczukowymi lub cynkowanie galwaniczne. 14

15 [8] Ławka drewniana z oparciem, na stelażu z odlewu żeliwnego, szt. 2, 15

16 [9] Regulamin placu zabaw zgodny z programem Radosna Szkoła, 2szt., 16

17 [10] Kosz na śmiecie, 2szt., 17

18 3.17. Inne uwagi. Przedmiotowa inwestycję należy realizować zgodnie z projektem, zasadami sztuki budowlanej oraz przepisami techniczno- budowlanymi. W przypadku występowania informacji rozbieżnych zamieszczonych w poszczególnych składnikach dokumentacji projektowej należy o zaistniałych rozbieżnościach poinformować inspektora nadzoru oraz projektanta celem dokonania stosownych wyjaśnień. W przypadku występowania rozbieżności w zakresie nieistotnych informacji, które nie mają wpływu na warunki podstawowe odnoszące się do bezpieczeństwa użytkowania, bezpieczeństwa konstrukcji, walorów użytkowych i estetycznych, należy kierować się zasadą wyboru technologii, rozwiązań materiałowych o wyższych parametrach zapewniających wyższą jakość usługi. Ujawnione w projekcie ewentualne pomyłki i błędy, wykryte w trakcie realizacji robot budowlanych, należy bezwzględnie zgłaszać projektantowi w celu dokonania odpowiedniej weryfikacji oraz naniesienia stosownych zmian. Ujawnione błędy nie mogą być wykorzystane przez Wykonawcę do nieprawidłowego wykonania i realizacji robot budowlanych, które są niezgodnie z obowiązującymi przepisami techniczno- budowlanymi. Prace wykończeniowe powinny być wykonywane zgodnie z reżimem technologicznym, określonym przez producentów i dostawców poszczególnych wyrobów budowlanych, systemów technologicznych, elementów, produktów i urządzeń. Wszystkie roboty budowlane należy wykonywać pod ścisłym nadzorem osób uprawnionych do wykonywania tych prac i robot. W trakcie realizacji zadania inwestycyjnego, może pojawić się konieczność wykonania robot budowlanych nie przewidzianych w zakresie dokumentacji projektowej, których pominięcie będzie miało istotny wpływ na trwałość i poprawność wykonania robot w kontekście spełnienia warunków podstawowych, o których mowa w art. 5 ustawy Prawo budowlane. W takiej sytuacji Wykonawca zobowiązany jest do natychmiastowego poinformowania inspektora nadzoru i projektanta w celu ustalenia sposobu postępowania, technologii i określenia niezbędnego zakresu robot budowlanych. Koszty i sposób rozliczenia wyżej wymienionych robót zostaną uregulowane w ramach umowy podpisanej między Wykonawcą a Zamawiającym. Jeśli umowa nie precyzuje tego zagadnienia, należy przyjąć, że wartość wynagrodzenia zaproponowana przez Wykonawcę na etapie oferty przetargowej jest ostateczna i niezmienna oraz wyklucza możliwość żądania dodatkowej zapłaty za wykonanie robót objętych realizacją przedmiotu Umowy. Wszystkie wyroby budowlane, wyroby indywidualne, elementy i urządzenia zastosowane przy budowie obiektu powinny posiadać odpowiednie dokumenty wymagane przepisami prawa, w tym wynikające z ustawy o wyrobach budowlanych, zezwalające na stosowanie ich w budownictwie na terenie Polski. Obowiązek sprawdzania, czy wszystkie zastosowane i wbudowane wyroby budowlane, wyroby indywidualne i urządzenia posiadają stosowne dokumenty zezwalające na ich użycie spoczywa na kierowniku budowy oraz inspektorach nadzoru inwestorskiego. W przypadku stwierdzenia w trakcie obmiarów kolizji z innymi elementami lub instalacjami należy fakt ten zgłosić kierownikowi budowy i zaproponować rozwiązanie zamienne w porozumieniu z projektantem. mgr inż. arch. Aleksander Sałagacki Opracowanie: inż. Wacław Słociński

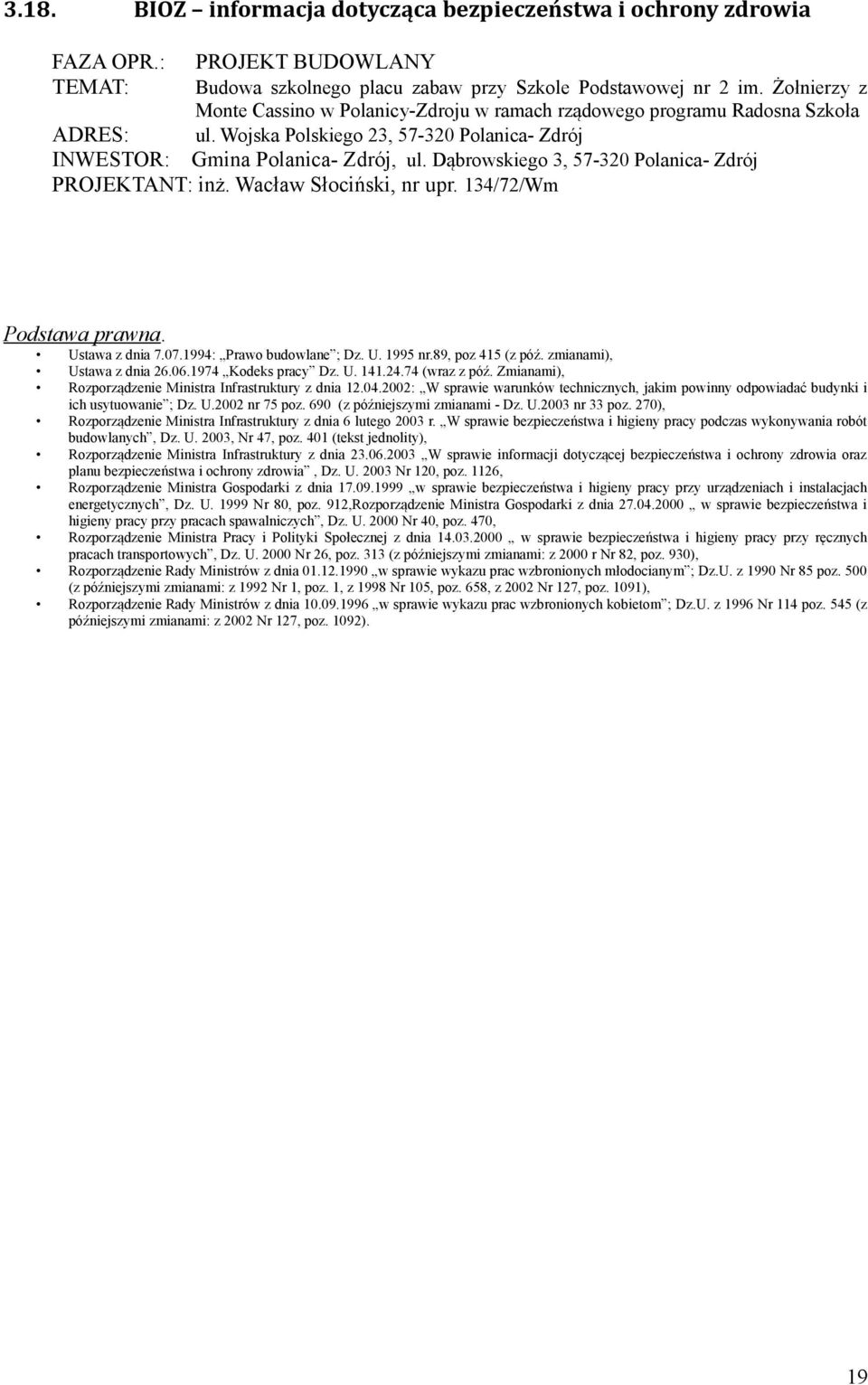

19 3.18. BIOZ informacja dotycząca bezpieczeństwa i ochrony zdrowia FAZA OPR.: TEMAT: PROJEKT BUDOWLANY Budowa szkolnego placu zabaw przy Szkole Podstawowej nr 2 im. Żołnierzy z Monte Cassino w Polanicy-Zdroju w ramach rządowego programu Radosna Szkoła ADRES: ul. Wojska Polskiego 23, Polanica- Zdrój INWESTOR: Gmina Polanica- Zdrój, ul. Dąbrowskiego 3, Polanica- Zdrój PROJEKTANT: inż. Wacław Słociński, nr upr. 134/72/Wm Podstawa prawna. Ustawa z dnia : Prawo budowlane ; Dz. U nr.89, poz 415 (z póź. zmianami), Ustawa z dnia Kodeks pracy Dz. U (wraz z póź. Zmianami), Rozporządzenie Ministra Infrastruktury z dnia : W sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ; Dz. U.2002 nr 75 poz. 690 (z późniejszymi zmianami - Dz. U.2003 nr 33 poz. 270), Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. W sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, Dz. U. 2003, Nr 47, poz. 401 (tekst jednolity), Rozporządzenie Ministra Infrastruktury z dnia W sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, Dz. U Nr 120, poz. 1126, Rozporządzenie Ministra Gospodarki z dnia w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych, Dz. U Nr 80, poz. 912,Rozporządzenie Ministra Gospodarki z dnia w sprawie bezpieczeństwa i higieny pracy przy pracach spawalniczych, Dz. U Nr 40, poz. 470, Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych, Dz. U Nr 26, poz. 313 (z późniejszymi zmianami: z 2000 r Nr 82, poz. 930), Rozporządzenie Rady Ministrów z dnia w sprawie wykazu prac wzbronionych młodocianym ; Dz.U. z 1990 Nr 85 poz. 500 (z późniejszymi zmianami: z 1992 Nr 1, poz. 1, z 1998 Nr 105, poz. 658, z 2002 Nr 127, poz. 1091), Rozporządzenie Rady Ministrów z dnia w sprawie wykazu prac wzbronionych kobietom ; Dz.U. z 1996 Nr 114 poz. 545 (z późniejszymi zmianami: z 2002 Nr 127, poz. 1092). 19

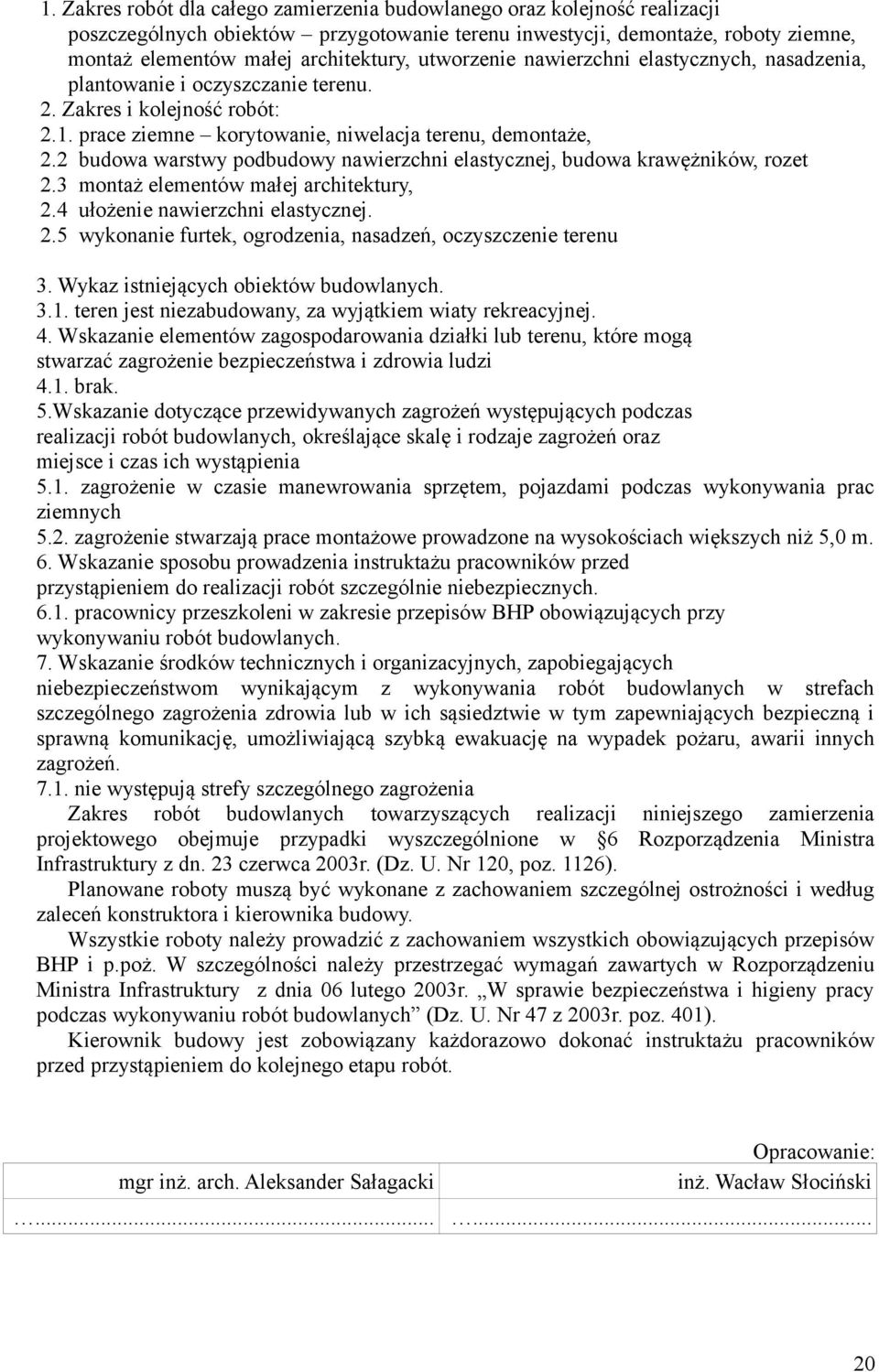

20 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów przygotowanie terenu inwestycji, demontaże, roboty ziemne, montaż elementów małej architektury, utworzenie nawierzchni elastycznych, nasadzenia, plantowanie i oczyszczanie terenu. 2. Zakres i kolejność robót: 2.1. prace ziemne korytowanie, niwelacja terenu, demontaże, 2.2 budowa warstwy podbudowy nawierzchni elastycznej, budowa krawężników, rozet 2.3 montaż elementów małej architektury, 2.4 ułożenie nawierzchni elastycznej. 2.5 wykonanie furtek, ogrodzenia, nasadzeń, oczyszczenie terenu 3. Wykaz istniejących obiektów budowlanych teren jest niezabudowany, za wyjątkiem wiaty rekreacyjnej. 4. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi 4.1. brak. 5.Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia 5.1. zagrożenie w czasie manewrowania sprzętem, pojazdami podczas wykonywania prac ziemnych 5.2. zagrożenie stwarzają prace montażowe prowadzone na wysokościach większych niż 5,0 m. 6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych pracownicy przeszkoleni w zakresie przepisów BHP obowiązujących przy wykonywaniu robót budowlanych. 7. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii innych zagrożeń nie występują strefy szczególnego zagrożenia Zakres robót budowlanych towarzyszących realizacji niniejszego zamierzenia projektowego obejmuje przypadki wyszczególnione w 6 Rozporządzenia Ministra Infrastruktury z dn. 23 czerwca 2003r. (Dz. U. Nr 120, poz. 1126). Planowane roboty muszą być wykonane z zachowaniem szczególnej ostrożności i według zaleceń konstruktora i kierownika budowy. Wszystkie roboty należy prowadzić z zachowaniem wszystkich obowiązujących przepisów BHP i p.poż. W szczególności należy przestrzegać wymagań zawartych w Rozporządzeniu Ministra Infrastruktury z dnia 06 lutego 2003r. W sprawie bezpieczeństwa i higieny pracy podczas wykonywaniu robót budowlanych (Dz. U. Nr 47 z 2003r. poz. 401). Kierownik budowy jest zobowiązany każdorazowo dokonać instruktażu pracowników przed przystąpieniem do kolejnego etapu robót. mgr inż. arch. Aleksander Sałagacki Opracowanie: inż. Wacław Słociński

21 ZAŁĄCZNIKI 1. Uprawnienia projektowe oraz aktualne zaświadczenie z Izby Inżynierów Budownictwa 21

22 22

23 2. Oświadczenie projektanta o sporządzeniu dokumentacji zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej OŚWIADCZENIE PROJEKTANTA Ja niżej podpisany projektant oświadczam, że Projekt Budowlany pt. Budowa szkolnego placu zabaw przy Szkole Podstawowej nr 2 im. Żołnierzy z Monte Cassino w PolanicyZdroju w ramach rządowego programu Radosna Szkoła sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Ze względu na specyfikę oraz rodzaj prac budowlanych w procesie budowy jest wymagane sporządzenie placu Bezpieczeństwa i Ochrony Zdrowia. Kierownik budowy zobowiązany jest do wykonania planu BIOZ na podstawie informacji dotyczącej Bezpieczeństwa i Ochrony Zdrowia, uwzględniając specyfikę projektowanego obiektu, która jest dołączona do niniejszego opracowania.... (podpis i pieczęć projektanta) 23
