1 Cennik 2008 WaŜny od Cennik 2007 WaŜny od EWFE - Polonia Sp. z o.o., Gdańsk, Homera 55 Tel. 058/ , 058/ Fax.058/

2 Spis treści Strona Gazowe kotły kondensacyjne do 75 kw 3-13 Gazowe kotły kondensacyjne kw Pompy ciepła Palniki olejowe i gazowe Kotły pellets Lino Star Podgrzewacze c.w.u. Zasobniki c.o. i c.w.u Węzły mieszkaniowe MINISAT WWZ Osprzęt Automatyka kotłowa System spalinowy Kolektory słoneczne SCHOTT Rekuperatory Ogrzewanie podłogowe

3 GT 01 Opis WyposaŜenie standardowe kotła: gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z płynną modulacją przystosowany pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezaleŝnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stopu aluminium automatyka pogodowa program czasowy 3-stopniowa pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z wyświetlaczem kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy, rampa elektroniczny zapłon i kontrola jonizacji Rodzaje kotłów: H = jednofunkcyjny S = z przepływowym podgrzewaczem c.w.u H 16/24 S 25 H 25/32 S CięŜar kotła (bez wody) [kg] 36,0 38,0 40,0 41,0 Wymiary (wys. szer. głęb.) [mm] 750 x 450 x x 450 x 270 Pojemność wody w kotle [l] 1,25 1,40 Przyłącza wodne c.o. [DN] 22 mm Przyłącze gazowe [DN] 15 mm Przyłącza wodne c.w.u. [DN] ObciąŜenie cieplne [kw] 6,3...16,2 7,2...25,0 7,2...25,0 Moc cieplna przy 80/60 C [kw] 6,2...15,7 7,0...24,2 7,0...24,2 Moc cieplna przy 50/30 C [kw] 6,7...16,4 7,8...25,1 7,7...24,8 Sprawność przy 50/30 C [%] 106,3-101,5 108,1-100,2 107,3-99,3 Sprawność przy 40/30 C [%] 104,9-102,6 108,5-101,5 108,5-101,0 ObciąŜenie cieplne przy produkcji c.w.u. [kw] --- 7,0...28, ,0...36,3 Moc cieplna przy produkcji c.w.u [kw] --- 6,9...24, ,0...31,5 Wydatek c.w.u. przy T = 30 K [l/min] Minimalny wydatek c.w.u. [l/min] Max. temp. c.w.u. [ C] Nadciśnienie spalin na wyjściu z kotła [Pa] 90 Temperatura spalin przy 80/60 C, min./ max. [ C] 60,5 / 86,0 57,5 / 94,0 Przepływ przy T = 20 K [l/h] Max. temperatura zasilania [ C] 90 Max. ciśnienie robocze [bar] 3 3

4 GT 01 Opis Typ T Kocioł kondensacyjny na gaz ziemny (propan do przezbrojenia) H = jednofunkcyjny 16 H ,00 25 H ,00 T Kocioł kondensacyjny na gaz ziemny (propan do przezbrojenia) S = z przepływowym podgrzewaczem wody 16/ 24 S ,00 25/ 32 S ,00 Osprzęt do kotłów Streeamline Typ Czujnik temperatury zewnętrznej NTC 12 kω ,00 Czujnik temperatury c.w.u. NTC 12 kω ,50 Regulator temperatury pokojowej RT ,00 Dysza do przezbrojenia kotła na gaz płynny ,80 Zawór bezpieczeństwa ½" ,00 Zaciski przyłączeniowe "H" ,00 Zaciski przyłączeniowe "S" ,50 Zawór 3-drogowy c.o./ c.w.u. HONEYWEL ,00 Zawór 3-drogowy c.o./ c.w.u. TACONOVA ,00 Maskownica przyłączy ,50 Naczynie przeponowe z maskownicą i zestawem połączeniowym naczynie/ kocioł do montaŝu na tylnej ścianie kotła 16 H i 16/24 S Naczynie przeponowe z maskownicą i zestawem połączeniowym naczynie/ kocioł do montaŝu na tylnej ścianie kotła 25 H i 25/32 S , ,00 Odprowadzenie kondensatu z syfonem - z komina ,00 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 Adapter do podłączenia systemu powietrzno- spalinowego ,00 System powietrzno spalinowy na str 67 Podgrzewacze c.w.u. na str 46 4

5 GT 01 Wariant I: jeden obieg grzewczy bez mieszacza Zestawienie 16 H ,00 Czujnik temp. zewn ,00 Regulator temp. pokojowej ,00...H Zaciski przyłącz. "H" ,00 Wariant II: jeden obieg grzewczy bez mieszacza z układem c.w.u. Zestawienie 25 H ,00 Czujnik temp. zewn ,00 Regulator temp. pokojowej ,00 Podgrzewacz THERAMAT EM Zawór 3-drogowy c.o./c.w.u , ,00...HS Czujnik temp. c.w.u ,50 Zaciski przyłącz. "H" ,00 Wariant III: dwa obiegi ze zmieszaniem (lub jeden z mieszaczem i jeden bezpośredni) oraz układ c.w.u. Zestawienie ProCoN 25 H ,00 Czujnik temp. zewn ,00 Regulator RVA ,00...HS Obudowa naścienna dla RVA 63 Regulator temp. pokojowej QAA 50 Podgrzewacz THERAMAT EM 200 Zawór 3-drogowy c.o./c.w.u , , , ,00 Czujnik temp. c.w.u ,50 Zaciski przyłącz. "H" ,00 5

6 GT 01 Opis 25/32 Flash gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z płynną modulacją 1:4 przystosowany pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezaleŝnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stopu aluminium Zaprojektowany z myślą dla domów jednorodzinnych i mieszkań. Zasobnik c.w.u. 42 l wykonany ze stali nierdzewnej z pompą łądującą i wymiennikiem spiralnym z miedzi do podgrzewania c.w.u.. WyposaŜenie standardowe automatyka pogodowa 3-stopniowa pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy, rampa elektroniczny zapłon i kontrola jonizacji Wydatek c.w.u. 20 l/min przy T 30 K przez pierwsze 12 minut. WyposaŜenie standardowe: kocioł, 42 l zasobnik c.w.u. ze stali nierdzewnej, zestaw przyłączy,szyna montaŝowa,syfon kondensatu, czujnik c.w.u., manometr. Na instalacji c.w.u. wymagany jest zawór termostatyczny mieszający. 25/32 Flash CięŜar [kg] 64 Wymiary (wys. szer. głęb.) [mm] 1070x870x450 Pojemność wody w kotle [l] 1,4 Przyłącza wodne c.o. [mm] 22 Przyłącza wodne c.w.u. [mm] 15 Przyłącze gazowe [DN] 15 mm ObciąŜenie cieplne przy produkcji c.w.u. [kw] 8,0-31,5 Wydatek c.w.u. przy T = 30 K [l/min] 15 Flash Minimalny wydatek c.w.u. [l/min] 0 Max. temperatura c.w.u. [ C] 60 Moc cieplna przy 80/60 C [kw] 7,0-24,0 Moc cieplna przy 50/30 C [kw] 7,7-24,8 Sprawność przy 50/30 C [%] 107,3 Sprawność przy 40/30 C [%] 108,5 Nadciśnienie spalin na wyjściu z kotła [Pa] 90 Max. temperatura zasilania [ C] 90 Max. ciśnienie robocze [bar] 3 Moc kw T 25/32Flash c.o. 7,0-24,8 c.w.u. 8,0-31, ,00 Osprzęt dla kotła Flash Czujnik temperatury zewnętrznej NTC ,00 Regulator temperatury pokojowej ,00 Adapter do podłączenia systemu powietrzno- spalinowego - Flash ,00 Set-Bazowy odprowadzenia spalindn 80/ 125, DN ,00 6

7 GT 01 GWB 15, 25, 45 Opis WyposaŜenie standardowe kotła: GWB gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z modulacją w zakresie od % przystosowany pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezaleŝnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stali nierdzewnej automatyka pogodowa z czujnikiem temperatury zewnętrznej czujnik c.w.u. w wersji kotła HS tygodniowy program czasowy 3-stopniowa pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z podświetlonym wyświetlaczem LCD kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy, rampa elektroniczny zapłon i kontrola jonizacji Rodzaje kotłów: H = jednofunkcyjny HS = z wbudowanym zaworem 3-drogowym na c.o./ c.w.u. S = dwufunkcyjny z przepływowym podgrzewaczem wody... GWB 15 H/ HS GWB 25 H/ HS/ S GWB 45 H/ S CięŜar kotła (bez wody) [kg] 43,0 45,0 Wymiary (wys. szer. głęb.) [mm] 750 x 500 x 371 Pojemność wody w kotle [l] 4,0 5,2 Przyłącza wodne c.o. [DN] 22 mm Przyłącze gazowe [DN] 22 mm Przyłącza wodne c.w.u. [DN] 22 mm ObciąŜenie cieplne [kw] 4,0-15,0 6,5-25,0 12,0-45,0 Moc cieplna przy 80/60 C [kw] 3,9-14,6 6,3-24,2 11,7-43,5 Moc cieplna przy 50/30 C [kw] 4,3-15,8 7,0-26,02 12,9-47,0 Sprawność przy 40/30 C [%] 108,8 108,7 108,5 Nadciśnienie spalin na wyjściu z kotła [Pa] 400 Przepływ przy T = 20 K [l/h] Max. temperatura zasilania [ C] 90 GWB... - dwufunkcyjny GWB 25 S GWB 45 S Max. ciśnienie robocze c.w.u. [bar] Wydatek c.w.u. przy T = 30 K [l/min] Moc cieplna przy produkcji c.w.u [kw] , Kompakt Max. ciśnienie robocze c.w.u. [bar] 10 Wydatek c.w.u. przy T = 30 K [l/min] 15 Straty postojowe [kwh/24h] 1,1 Leistungskennzahl [NL-Zahl] 1,1 Moc przyłączeniowa DIN ) [kw] 27 Wydatek c.w.u. DIN ) [l/h] 635 Wydatek chwilowy c.w.u. t = 35 K [l/10min] 173 2) tkw= 10 C, tww= 45 C, tvl= 80 C 7

8 GWB 25 - Kompakt GT 01 Opis Typ Kompaktowa centrala grzewcza Kompakt - jednostka kondensacyjna z głęboką modulacją 6,5-25 kw - zasobnik warstwowy c.w.u. 80 l - wielofunkcyjna tablica sterownicza z wyświetlaczem LCD, automatyka pogodowa, funkcja optymalizacji pracy w kondensacji oraz warstwowego ładowania zasobnika c.w.u. Konsola przyłączeniowa natynkowa z grupą bezpieczeństwa zimnej wody 6,5-25 kw , ,00 Podgrzewacz c.w.u.theramat EMW 60 dla kotła GWB 15, 25 HS - wiszący obok kotła podgrzewacz c.w.u. 60 l - podwójna powłoka emalii - izolacja prefabrykowana z twardej pianki z polistyrenu - anoda zabezpieczająca, magnezowa SET - zestaw podłączeniowy THERAMAT EMW 60 z maskownicą przyłączy Podgrzewacz c.w.u.theramat EMT 120 dla kotła GWB 15, 25 HS - stojący pod kotłem podgrzewacz c.w.u. 120 l - podwójna powłoka emalii - izolacja prefabrykowana z twardej pianki z polistyrenu - anoda zabezpieczająca, magnezowa SET - zestaw podłączeniowy THERAMAT EMT 120 z maskownicą przyłączy THERAMAT EMW 60 dla kotła GWB 15, 25 HS , , , ,00 Podgrzewacz EMW 60 EMT 120 Pojemność [l] Waga [kg] Wymiary (wys. x szer. x głęb.) [mm] 750 x 500 x x 500 x 500 Przyłącza wodne z.w./c.w.u. ["] ¾, GZ ¾, GZ Przyłącza wodne c.o. ["] ¾, GZ 1, GZ Powierzchnia węŝownicy [m²] 0,75 0,78 Max. temp. c.w.u. [ C] Max. ciśnienie wody c.o. [bar] Max. ciśnienie wody c.w.u. [bar] Straty postojowe [kwh/24h] 0,9 1,62 Moc przyłączeniowa wg DIN ) [kw] Wydatek c.w.u. wg DIN ) [l/h] Liczba znamionowa 2) [NL-Zahl] 1,0 2,0 Wydatek chwilowy c.w.u. T = 35 K [l/10min] 100-2) tzw = 10 C, tcwu = 45 C, tzco = 80 C 8

9 GT 01 GWB 15, 25, 45 Opis Typ Kocioł kondensacyjny GWB na gaz ziemny (propan do przezbrojenia) H = jednofunkcyjny GWB 15 H ,00 GWB 25 H ,00 W komplecie: czujnik zewnętrzny GWB 45 H ,00 Kocioł kondensacyjny GWB na gaz ziemny(propan do przezbrojenia) HS = z wbudowanym zaworem 3-drogowym na c.o./ c.w.u. W komplecie: czujnik zewnętrzny i temperatury ciepłej wody uŝytkowej Kocioł kondensacyjny GWB na gaz ziemny(propan do przezbrojenia) S = dwufunkcyjny z przepływowym podgrzewaczem wody W komplecie: czujnik zewnętrzny GWB 15 HS ,00 GWB 25 HS ,00 GWB 25 S ,00 GWB 45 S ,00 Osprzęt do kotłów GWB 15, 25, 45 Typ Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m ,60 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m ,10 Zaciski przyłączeniowe, 3 x 22 mm dla H ,00 Zaciski przyłączeniowe, 5 x 22 mm dla HS ,00 Zawór bezpieczeństwa ½ " 3 bar ,00 Dysza do przezbrojenia na gaz płynny, (od ) GWB ,70 Dysza do przezbrojenia na gaz płynny, (od ) GWB ,70 Dysza do przezbrojenia na gaz płynny, (od ) GWB ,70 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus, 25 kg ,00 Automatyka do kotłów GWB 15, 25, 45 Typ Regulator pokojowy QAA ,00 Moduł Bus-Clip-In do komunikacji LPB OCI ,00 Moduł mieszacza-clip-in kompl. z czujnikiem zasilania QAD 36, wtyczki z kablami AGU ,00 Regulator kaskady kotłów RVA / ,00 Obudowa naścienna dla RVA ,00 Czujnik temperatury QAD 21 dla RVA ,30 9

10 GWB 15, 25, 45 GT 01 Wariant I: jeden obieg grzewczy bez mieszacza Zestawienie GWB 15 H ,00 Zaciski przyłączeniowe H ,00 INIBAL plus, 1 kg ,00 Wariant II: jeden obieg grzewczy bez mieszacza z układem c.w.u. Zestawienie GWB 15 HS ,00 Zaciski przyłączeniowe HS ,00 Podgrzewacz THERAMAT EM ,00 INIBAL plus, 1 kg ,00 Wariant III: jeden obieg z mieszaczem oraz układ c.w.u. Zestawienie GWB 25 HS ,00 Zaciski przyłączeniowe HS ,00 Podgrzewacz ES 200/ ,00 Moduł mieszacza -Clip-In AGU ,00 Regulator QAA ,00 INIBAL plus, 1 kg ,00 Wariant IV: dwa obiegi ze zmieszaniem (lub jeden z mieszaczem i jeden bezpośredni) oraz układ c.w.u. Zestawienie Cena / EUR/ szt. GWB 45 H ,00 Zaciski przyłączeniowe H ,00 Podgrzewacz THERAMAT ES 200/ ,00 Regulator RVA ,00 Obudowa naścienna RVA ,00 Moduł Bus-Clip-In OCI ,00 Czujnik zasilania dla RVA 2x ,30 Czujnik temperatury c.w.u. QAZ 21-6m dla RVA ,90 INIBAL plus, 1 kg ,00 10

11 GT 01 GWB 75 Opis WyposaŜenie standardowe kotła: GWB gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z modulacją w zakresie od % przystosowany pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezaleŝnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stali nierdzewnej automatyka pogodowa z czujnikiem temperatury zewnętrznej tygodniowy program czasowy 3-stopniowa pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z podświetlonym wyświetlaczem LCD kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy,rampa elektroniczny zapłon i kontrola jonizacji H = jednofunkcyjny... GWB 75 H CięŜar kotła (bez wody) [kg] 67,0 Wymiary (wys. szer. głęb.) [mm] 750 x 750 x 374 Pojemność wody w kotle [l] 4,0 Przyłącza wodne c.o. [DN] 1¼ Przyłącze gazowe [DN] R ¾ ObciąŜenie cieplne [kw] 15,0-70,0 Moc cieplna przy 80/60 C [kw] 14,5-67,8 Moc cieplna przy 50/30 C [kw] 16,0-74,6 Sprawność przy 40/30 C [%] 108,5 Nadciśnienie spalin na wyjściu z kotła [Pa] 400 Przepływ przy T = 20 K [l/h] 2900 Max. temperatura zasilania [ C] 90 Uwaga: Przy pracy kotła na gaz ziemny GZ-35 moc mniejsza o 18% 11

12 GWB 75 GT 01 Opis Typ Kocioł kondensacyjny GWB na gaz ziemny (propan do przezbrojenia) H = jednofunkcyjny GWB 75 H ,00 w komplecie: czujnik zewnętrzny Kocioł kondensacyjny GWB Kaskada na gaz ziemny (propan do przezbrojenia) w komplecie: 2 x czujniki zasilania i powrotu 1 x wbudowany regulator kaskady (do 12 kotłów w kaskadzie) 1 x Moduł Bus-Clip-In OCI 420 GWB 75 H Kaskada ,00 Osprzęt do kotłów GWB 75 Typ Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m ,60 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m ,10 Zawór bezpieczeństwa 3/4" 3 bar ,50 Dysza do przezbrojenia kotła na gaz płynny GWB 75 Ø = 10 mm ,40 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 Automatyka dla GWB 75 Typ Regulator pokojowy QAA ,00 Moduł Bus-Clip-In OCI ,00 Moduł mieszacza-clip-in kompl. z czujnikiem zasilania QAD 36, wtyczki z kablami AGU ,00 Regulator RVA / ,00 Obudowa naścienna dla RVA ,00 Czujnik temperatury zasilania/ powrotu QAD 21 dla RVA ,30 Automatyka na str 61 System powietrzno spalinowy. na str 67 Podgrzewacze c.w.u. na str 46 12

13 GWB 75 Wariant I: jeden obieg grzewczy bez mieszacza oraz układ c.w.u. (za pomocą pompy ładującej) Zestawienie GWB 75 H ,00 INIBAL plus, 5 kg ,00 MAGRA Sprzęgło hydrauliczne WST ,00 Izolacja WST ,00 Uchwyty do WST ,00 Czujnik c.w.u. QAZ 36, 6m ,10 Podgrzewacz THERAMAT ES 200/ ,00 Wariant II: kaskada dwóch kotłów z jednym obiegiem bezpośrednim i jednym mieszaczem oraz układ c.w.u. (za pomocą pompy ładującej) Zestawienie GWB 75 H Kaskada ,00 GWB 75 H ,00 Moduł Bus-Clip-In OCI ,00 INIBAL plus, 5 kg, 2x ,00 Regulator RVA ,00 Obudowa naścienna dla RVA 63 Czujnik temperatury c.w.u. QAZ 21-6m dla RVA Czujnik temperatury zasilania do RVA MAGRA Sprzęgło hydrauliczne WST , , , ,00 Izolacja WST ,00 Uchwyty do WST ,00 Podgrzewacz EMH F ,00 13

14 HT 150/ HT 225 GT 01 Opis WyposaŜenie standardowe kotła: HT gazowy kocioł kondensacyjny, stojący ze zintegrowanymi palnikami promiennikowo nadmuchowymi o mocy modulowanej w zakresie od kw i kw przeznaczony do spalania gazu ziemnego GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego ciśnienie robocze po stronie c.o. 0,5/3,0 bar; podłączenie systemu spalinowego (turbo); - spaliny DN 160, powietrze DN 125 sterowanie wg warunków pogodowych przeznaczony do ogrzewania i przygotowania c.w.u. dla budynków średniej wielkości w jednej obudowie 2 lub 3 bloki grzewcze (palniki) załączane kaskadowo wbudowane sprzęgło hydrauliczne (w wersji standard) i pompy kotłowe do oddzielenia obiegu kotłowego i instalacji grzewczej wbudowane w obudowie rolki transportowe oraz nogi poziomujące w wykonaniu "Standard" zblokowany ze sprzęgłem hydraulicznym rozdzielacz kotłowy ze sterownikiem kotłowym RVA jednostka do pracy pojedyńczej w wykonaniu "Kaskade Master" z rozdzielaczem kotłowym i regulatorem kaskadowym do 12 bloków grzewczych (palników) - bez sprzęgła hydraulicznego w wykonaniu "Kaskade Slave" z rozdzielaczem kotłowym bez sprzęgła hydraulicznego wymienniki kotła ze stali nierdzewnej palniki ECONOX promiennikowo nadmuchowe z płynną modulacją modulacja mocy kotła HT 150 od %, HT 225 od 7-100% układ sterowania wg warunków pogodowych, program tygodniowy i dzienny, sterowanie pompą ładującą c.w.u. rampa gazowe z pełną automatyką zabezpieczającą ogranicznik temperatury kotła i spalin pompy kotłowe z regulacją 3-stopniową, tablica sterownicza kotła elektroniczny zapłon z ciągłą kontrolą procesu spalania manometr czujnik temperatury zewnętrznej boks neutralizacji kondensatu Kotły HT wyposaŝane są w róŝnego rodzaju dysze gazowe w zaleŝności od rodzaju gazu. Przy zamówieniu prosimy podać rodzaj gazu. HT CięŜar kotła (bez wody) [kg] Wymiary (wys. szer. głęb.) [mm] 1650 x 680 x 1030 Pojemność wody w kotle [l] Przyłącza wodne [DN] 40 mm Przyłącze gazowe [DN] 1 ¼" ObciąŜenie cieplne [kw] 15,0-149,2 15,0-216,0 Moc cieplna przy 80/60 C [kw] 14,5-143,2 14,5-206,0 Moc cieplna przy 50/30 C [kw] 16,0-155,0 16,0-225,0 Sprawność przy 40/30 C [%] 109,5 Nadciśnienie spalin na wyjściu z kotła [Pa] 200 Przepływ przy T 20 K [l/h] Max. temperatura zasilania [ C] 90 Ciśnienie robocze min./max. [bar] 0,5/ 3,0 Uwaga: Przy pracy kotła na gazie ziemnym GZ-35 podane moce są mniejsze o 20% 14

15 GT 01 HT 150 / 225 Opis Typ Kocioł kondensacyjny HT Standard do pracy pojedyńczej na gaz ziemny lub propan Standard: - regulator RVA z funkcją automatyki pogodowej i programem tygodniowym - czujnik temperatury zewnętrznej - sprzęgło hydrauliczne HT ,00 HT ,00 Kocioł kondensacyjny HT Kaskade Master (kaskadowy wiodący) na gaz ziemny lup propan Kaskade Master: - regulator kaskady RVA z funkcją automatyki pogodowej i programem tygodniowym - czujnik temperatury zewnętrznej HT 150 KM HT 225 KM , ,00 Kocioł kondensacyjny HT Kaskade Slave (kolejny do kaskady) na gaz ziemny lub propan HT 150 KS ,00 HT 225 KS ,00 KASKADA KOTŁÓW DO 900 kw HT 150 w kaskadzie do 6 sztuk HT 225 w kaskadzie do 4 sztuk Osprzęt do kotłów HT 150/ HT 225 Typ Set - układ doprowadzenia powietrza dla kotła HT do pracy niezaleŝnej od pomieszczenia do zabudowy w kotle (rury + osprzęt HT ,00 Set - układ doprowadzenia powietrza dla kotła HT jak wyŝej HT ,00 Zestaw do przezbrojenia kotła na gaz płynny HT 150 HT ,00 Zestaw do przezbrojenia kotła na gaz płynny HT 225 HT ,00 Regulator RVA ,00 Obudowa naścienna dla RVA ,00 Czujnik temperatury c.w.u. QAZ 21-6m dla RVA ,90 Czujnik temperatury zasilania do RVA ,30 Zawór bezpieczeństwa 1, 3 bar HT ,00 Zawór bezpieczeństwa 1 ¼, 3 bar HT ,00 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 Automatyka na str 61 System powietrzno spalinowy na str 67 Podgrzewacze c.w.u. na str 46 15

16 MIDIMAT MD 120 GT 02 Opis WyposaŜenie standardowe kotła: MIDIMAT MD 120 gazowy kocioł kondensacyjny, stojący ze zintegrowanymi palnikami promiennikowo nadmuchowymi o mocy modulowanej w zakresie od % przeznaczony do spalania gazu ziemnego GZ- 50; GZ-41,5; GZ-35 oraz gazu płynnego ciśnienie robocze po stronie c.o. 0,5/3,0 bar; podłączenie systemu spalinowego spaliny DN 100, powietrze DN 100 (turbo); wymienniki kotła SPIRANOX ze stali nierdzewnej palniki ECONOX promiennikowo nadmuchowe z płynną modulacją mocy od % układ sterowania wg stałej róŝnicy zasilania i powrotu w opcji o rozbudowę wg warunków pogodowych zawory gazowe, rampy z pełną automatyką zabezpieczającą ogranicznik temperatury kotła i spalin pompy obiegowe z płynną regulacją obrotów, sterowane sygnałem PWM tablica sterownicza kotła elektroniczny zapłon z ciągłą kontrolą procesu spalania MIDIMAT MD 120 CięŜar kotła (bez wody) [kg] 155 Wymiary (wys. szer. głęb.) [mm] 1570 x 600 x 728 Pojemność wody w kotle [l] 15 Przyłącza wodne c.o. [DN] 32 (1 ¼ ), AG Przyłącze gazowe [DN] 25 (1 ), AG ObciąŜenie cieplne [kw] 11,4-114,0 Moc cieplna przy 80/60 C [kw] 11,2-111,7 Moc cieplna przy 50/30 C [kw] 12,4-120,7 Sprawność przy 75/60 C [%] 105,5 Sprawność przy 40/30 C [%] 108,5 Nadciśnienie spalin na wyjściu z kotła [Pa] 100 Ciśnienie robocze min./max. [bar] 0,5/3,0 Przepływ przy 80/60 C [l/h] 4802 Przepływ przy 50/30 C [l/h] 5189 Max. temperatura zasilania [ C] 85 16

17 MIDIMAT MD 120 Opis Kocioł kondensacyjny MIDIMAT na gaz ziemny z regulatorem kaskadowym (propan do przezbrojenia) Typ GT 02 MD ,00 Osprzęt do kotła MIDIMAT MD 120 Typ GT 01 Zawór bezpieczeństwa SYR 1, 3 bar dla MD ,00 Pompa kondensatu KHP 1 ze zbiornikiem kondensatu, z przełącznikiem elektronicznym włącz/ wyłącz dla kotłów MIDIMAT MD ,00 Dysza do przezbrojenia kotła na gaz płynny ,80 Płyn antykorozyjny INIBAL plus 1 kg ,00 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 Osprzęt do kotła MIDIMAT MD 120 Typ GT 08 MAGRA Sprzęgło hydrauliczne WST ,00 Izolacja WST ,00 Uchwyty do WST ,00 Automatyka do kotła MIDIMAT MD 120 Typ GT 01 Regulator pogodowy i kaskady, steruje 4 palnikami(opis na str. 63) niezbędny do pracy kotła MD 120 CL ,00 Regulator pokojowy (opis na str. 65) QAA ,50 Regulator pokojowy (opis na str. 65) QAA ,00 Regulator mieszacza do zabudowy w kotle (opis na str. 63) CL ,00 Obudowa naścienna dla CL 2 (RVA ) ,00 Regulator mieszacza (RVA ) montowany w obudowie naściennej CL ,00 System powietrzno - spalinowy na str 67 Podgrzewacze c.w.u. na str 46 17

18 GEOPACK GT 06 Opis GEOPACK gruntowa pompa ciepła o sześciu zakresach mocy od 5 do 15 kw, przeznaczona do ogrzewania domów jednorodzinnych z zastosowaniem ogrzewania podłogowego lub grzejnikowego na niŝszych parametrach oraz podgrzewania c.w.u. jest jednostką kompletnie zmontowaną na bazie wymiennika grunt/woda i składa się z następujących elementów : urządzenia głównego w obudowie w wykonaniu do montaŝu na zewnątrz budynku z zamontowanym kompresorem-scroll, płytowym wymiennikiem ciepła ze stali nierdzewnej, układy zabezpieczeń pracy pompy ciepła oraz z podłączonym na gotowo kolektorem ziemnym wypełnionym czynnikiem roboczym. Urządzenie fabrycznie kompletnie zmontowane, napełnione czynnikami roboczymi, sprawdzone, gotowe do szybkiego, prostego montaŝu oraz podłączenia do instalacji w budynku i uruchomienia. Zasilanie elektryczne z elementami zabezpie-czeniowymi oraz elementy wykonawcze układu grzewczego i c.w.u. montowane bezpośrednio w budynku. Czynnik chłodniczy w kompresorze typu R 407C realizujący proces termodynamiczny (nie jest freonem z grupy CFC i HCFC ) w pełni bezpieczny i przyjazny dla środowiska. GEOPACK Moc cieplna W * Wymiary (wys. szer. głęb.) mm 550 x 500 x 280 Pobór mocy * Napięcie V 230 lub 400 Współczynnik efektywności ε 3,9 4,0 Środek chłodniczy R 407 C Wymienni ciepła Wymiennik płytowy ze stali nierdzewnej Kompresor Scroll Obudowa Lakierowana, termicznie i akustycznie zaizolowana 18

19 GT 06 GEOPACK Opis Moc w W Typ Pompa ciepła Geopack Pompa ciepła Geopack Pompa ciepła Geopack Pompa ciepła Geopack Pompa ciepła Geopack Pompa ciepła Geopack V G D 4.960, V G D 5.000, V G D 5.020, V G D 5.070, V G D 5.220, V G D 5.260, V G D 5.450, V G D 5.490, V G D 5.720, V G D 5.810, V G D 6.550, V G D 6.390,00 Grzejniki Pompa ciepła Ogrzewanie podłogowe Kolektor gruntowy 19

20 THERMISTAR S.. i S..T GT 06 Opis Pompy ciepła ThermiStar S Pompy ciepła ThermiStar solanka / woda w kilku typach wykonania z niezbędnym oprzyrządowaniem. Standardowe wielkości obejmują zakres mocy od 4-39 kw. Budowa kompaktowa ze zintegrowanym regulatorem komfortu sterowanie według warunków pogodowych dla pomp ciepła, z ukladem wbudowanych czujników wejścia i wyjścia w obiegu solankowym oraz zasilanie i powrotu dla obiegu ogrzewczego,czujniki temperatury zabezpieczeń układu spręŝarkowego, sterowanie pomp obiegowych. Czujnik temperatury zewnętrznej i ciepłaej wody uŝytkowej dostarczane wraz z urządzeniem W wersji Topladung - zintegrowany układ wysokotemperaturowego podgrzewu c.w.u. w sposób równoległy. Woda uŝytkowa ładowana do 65 C, poprzez dodatkowy wymiennik z 10% mocą z obiegu chłodniczego o temperaturze zasilania ok C. Niezwykla cicha praca dzięki zaizolowaniu części obiegu chłodniczego, kompresora i specjalnie wykonanej obudowy tłumiącej urządzenia. Od mocy 8 kw wbudowany układ sterowania łagodnego rozruchu. Wszystkie przyłącza hydrauliczne w wykonane z przewodów giętkich. Czynnik chłodniczy R 407 C dla temperatury czynnika grzewczego do 55 C Czynnik chłodniczy R 134 A dla temperatury czynnika grzewczego do 65 C Pompy ciepła ThermiStar S Kompakt Seria pomp ciepła ThermiStar S Kompakt 150 I 200 jest wykonana specjalnie dla budynków jednorodzinnych bez podpiwniczenia. Dzięki kompaktowej budowie uzyskano niezwykle małe potrzeby powierzchni podłogi gdzie przy wymiarach 63cm x 63 cm wbudowana jest pompa ciepła, zasobnik warstwowy ciepłej wody uŝytkowej oraz cały osprzęt hydrauliczny wraz z układem regulacji Komfortu. Wysoki parametr zasilania wraz z układem bezpośredniej kondensacji w wymienniku rurowym oŝebrowanym o podwójnej ściance ( przy Kompakt 150) umoŝliwia uzyskanieregulację temperatury ciepłej wody nawet powyŝej 60 C. Budowa kompaktowa, zintegrowany podgrzewacz emaliowany warstwowy 150 lub 200 l, wbudowana pompa obiegu solankowego i ogrzewczego, zaizolowane, zawór róŝnicy ciśnień dla obiegu ogrzewczego, grupy bezpieczeństwa z zaworem bezpieczeństwa 3 bar, manometrem i szybkim odpowietrzaniem dla obiegu solankowego i ogrzewczego, naczynie przeponowe dla obiegu solankowego, zintegrowany regulator komfortu sterowanie według warunków pogodowych dla pomp ciepła, z ukladem wbudowanych czujników wejścia i wyjścia w obiegu solankowym oraz zasilanie i powrotu dla obiegu ogrzewczego,czujniki temperatury zabezpieczeń układu spręŝarkowego, sterowanie pomp obiegowych. W budowana grzałka elektryczna o mocy 6 kw jako zabezpieczenie pracy lub wspomaganie zapotrzebowania na ciepło w okresie zimowym. Czujnik temperatury zewnętrznej dostarczany wraz z urządzeniem. Niezwykla cicha praca dzięki zaizolowaniu części obiegu chłodniczego, kompresora i specjalnie wykonanej obudowy tłumiącej urządzenia. Wszystkie przyłącza hydrauliczne w wykonane z przewodów giętkich. Czynnik chłodniczy R 407 C dla temperatury czynnika grzewczego do 55 C 20

21 GT 06 THERMISTAR S.. i S..T Pompy ciepła solanka / woda Thermistar S.. i ThermiStar S.. T - do 55 C ThermiStar S T T T T T T T T T T T T Moc grzewcza * nominalna przy B0/W35 Pobór mocy kompresora kw 3,9 4,8 6,2 7,3 8,6 10,6 12,8 15,0 16,7 18,7 23,0 26,6 32,9 39,8 kw 0,9 1,1 1,4 1,7 2,0 2,4 2,9 3,4 3,7 4,3 5,3 6,0 7,5 9,1 Moc chłodnicza kw 3,0 3,7 4,8 5,6 6,6 8,2 9,9 11,6 13,0 14,4 17,7 20,6 25,4 30,7 Współczynnik efektywności * Zasilanie elektryczne Przyłącza strona zimna / odbióru ciepła Wymiary szer. x gł. x wys. COP 4,4 1NPE, 230 V Kompresor 3NPE, 400 V/ 50Hz ; sterowanie 1NPE,230V/ 50Hz GZ 1 / 1 2 / 2 mm 700 x 600 x x 850 x 900 CięŜar urządzenia kg *Moc grzewcza i współczynnik COP przy B0/W35 przy róŝnicy temperatur po stroniezimnej 3K i odbioru ciepła 10K WAśNE! Czynnik chłodniczy R407C dla temperatury czynnika grzewczego do 55 C. Pompy ciepła solanka / woda ThermiStar S.. HT - do 65 C ThermiStar S 06 HT 08 HT 10 HT 12 HT 15 HT Moc grzewcza nominalna przy B0/W35 kw 6,8 8,5 10,2 12,7 15,3 Pobór mocy kompresora kw 1,4 2,0 2,4 3,2 3,8 Moc chłodnicza kw 5,1 6,5 7,8 9,5 11,5 Współczynnik efektywności COP 4,0 4,3 4,0 Zasilanie elektryczne kompresor sterowanie 3NPE, 400V / 50Hz 1NPE, 230V / 50Hz Przyłącza strona zimna / odbióru ciepła ( ogrzewanie ) GW 1 /1 2 /2 Wymiary zewnętrzne : szer. x głęb. x wys. mm 700 x 600 x x 850 x 900 CięŜar urządzenia kg *Moc grzewcza i współczynnik COP przy B0/W35 przy róŝnicy temperatur po stroniezimnej 3K i odbioru ciepła 10K WAśNE! Czynnik chłodniczy R134A dla temperatury czynnika grzewczego do 65 C. 21

22 THERMISTAR S.. i S..T GT 06 Pompy ciepła solanka / woda Thermistar S.. T Kompakt 150 ze zbiornikiem c.w.u. ThermiStar S 04 T 05 T 06 T 07 T 08 T Moc grzewcza nominalna przy B0/W35 kw 3,9 4,8 6,2 7,3 8,6 Pobór mocy kompresora kw 0,9 1,1 1,4 1,7 2,0 Moc chłodnicza kw 3,0 3,7 4,8 5,6 6,6 Współczynnik efektywności COP 4,4 Zasilanie elektryczne kompresor sterowanie 1NPE, 230 V WS 3NPE, 400 V DS 1NPE, 230 V WS Przyłącza strona zimna / odbioru ciepła ( ogrzewanie) GZ 1 / 1 1 / 1 1 / 1 1 / 1 1 / 1 Wymiary zewnętrzne : szer. x głęb. x wys. mm 680 x 680 x 2000 wysokość z głowicą 2300 CięŜar urządzenia kg Pompy ciepła solanka / woda Thermistar S.. E Kompakt 200 ze zbiornikiem c.w.u. ThermiStar S 04 E 05 E 06 E 07 E 08 E 10 E Moc grzewcza nominalna przy B0/W35 kw 3,9 4,8 6,2 7,3 8,6 10,6 Pobór mocy kompresora kw 0,9 1,1 1,4 1,7 2,0 2,4 Moc chłodnicza kw 3,0 3,7 4,8 5,6 6,6 8,2 Współczynnik efektywności COP 4,4 Zasilanie elektryczne kompresor sterowanie 1NPE, 230 V 3NPE, 400 V 1NPE, 230 V Przyłącza strona zimna / odbioru ciepła ( ogrzewanie) GZ 1 / 1 1 / 1 1 / 1 1 / 1 1 / 1 1 / 1 Wymiary zewnętrzne : szer. x głęb. x wys. mm 680 x 680 x 2000 Wysokość z głowicą 2300 CięŜar urządzenia kg *Moc grzewcza i współczynnik COP przy B0/W35 przy róŝnicy temperatur po stroniezimnej 3K i odbioru ciepła 10K WAśNE! Czynnik chłodniczy R407C dla temperatury czynnika grzewczego do 55 C. 1. ThermiStar Kompakt 150 i 200 z wbudowanym zbiornikiem c.w.u. Model S 04 T 2,5) Kompakt 150 S 05 T 2,5) Kompakt 150 S 06 T 2,5) Kompakt 150 S 07 T 2,5) S 08 T 2,5) Kompakt 150 ) Kompakt 150 Moc w kw B0/W35 B0/W50 3,9 / 3,0 3,7 / 2,4 4,8 / 3,7 4,6 / 3,0 6,2 / 4,8 5,9 / 3,8 7,3 / 5,6 7,0 / 4,5 8,6 / 6,6 8,2 / 5,4 Cena w 1) 7.040, , , , ,00 Nr Model 2, 6) S 04 E Kompakt 200 2, 6) S 05 E Kompakt 200 2, 6) 2, 6) S 06 E S 07 E Kompakt 200 Kompakt 200 2, 6) S 08 E Kompakt 200 2, 6) S 10 E Kompakt 200 Moc w kw B0/W35 B0/W50 3,9 / 3,0 3,7 / 2,4 4,8 / 3,7 4,6 / 3,0 6,2 / 4,8 5,9 / 3,8 7,3 / 5,6 7,0 / 4,5 8,6 / 6,6 8,2 / 5,4 10,6 / 8,2 10,1 / 6,7 Cena w 1) 6.910, , , , , , Odnośniki dla pomp ciepła: 1) cenny netto nie zawierają podatku VAT 2) określenie wielkości mocy : grzewczej / chłodniczej 3) szczegółowy opis wyposaŝenia na stronie 24 5) zintegrowany układ wysokotemperaturowego podgrzewu c.w.u. w sposób równoległy Topladung. Woda uŝytkowa ładowana do 65 C, poprzez dodatkowy wymiennik z 10% moc ą z obiegu chłodniczego temperaturą zasilania ok C. Wyłacznie do zastosowania w połączeniu z zasobnikami warstwowymi z naszej oferty handlowej. 6) Wbudowana grzałka elektryczna 6 kw. 22

23 GT 06 THERMISTAR S.. i S..T 1. ThermiStar Model S 04 2) S 05 2) S 06 2) S 07 2) S 08 2) S 10 2) S 12 2) Moc w kw B0/W35 B0/W50 3,9 / 3,0 3,7 / 2,4 4,8 / 3,7 4,6 / 3,0 6,2 / 4,8 5,9 / 3,8 7,3 / 5,6 7,0 / 4,5 8,6 / 6,6 8,2 / 5,4 10,6 / 8,2 10,1 / 6,7 12,8 / 9,9 12,1 / 8,0 Cena w 1) 4.750, , , , , , ,00 Nr Model S 14 2) S 16 2) S 18 2) S 22 2) S 25 2) S 31 2) S 39 2) Moc w kw B0/W35 B0/W50 15,0 / 11,6 14,0 / 9,3 16,7 / 13,0 15,9 / 10,5 18,7 / 14,4 17,9 / 11,7 23,0 / 17,7 22,0 / 14,6 26,6 / 20,6 25,4 / 16,9 32,9 / 25,4 31,3 / 20,8 39,8 / 30,7 38,2 / 25,4 Cena w 1) 6.460, , , , , , ,00 Nr Większe zakresy mocy, wykonania w wersji 2-stopniowej, na zapytanie. 2. ThermiStar Topladung ( równoległe 10% ładowanie c.w.u. wysokim parametrem) Model S 04 T 2, 5) S 05 T 2, 5) S 06 T 2, 5) S 07 T 2, 5) S 08 T 2, 5) S 10 T 2, 5) Moc w kw B0/W35 B0/W50 3,9 / 3,0 3,7 / 2,4 4,8 / 3,7 4,6 / 3,0 6,2 / 4,8 5,9 / 3,8 7,3 / 5,6 7,0 / 4,5 8,6 / 6,6 8,2 / 5,4 10,6 / 8,2 10,1 / 6,7 Cena w 1) 5.550, , , , , ,00 Nr Model S 12 T 2, 5) S 14 T 2, 5) S 16 T 2, 5) S 18 T 2, 5) S 22 T 2, 5) S 25 T 2, 5) Moc w kw B0/W35 B0/W50 12,8 / 9,9 12,1 / 8,0 15,0 / 11,6 14,0 / 9,3 16,7 / 13,0 15,9 / 10,5 18,7 / 14,4 17,9 / 11,7 23,0 / 17,7 22,0 / 14,6 26,6 / 20,6 25,4 / 16,9 Cena w 1) 7.140, , , , , ,00 Nr Większe zakresy mocy, wykonania w wersji 2-stopniowej, na zapytanie. 3. ThermiStar HAT wysokotemperaturowe do 65 C MODEL S 06 HT 2) S 08 HT 2) S 10 HT 2) S 12 HT 2) S 15 HT 2) Moc w kw B0/W35 6,8 / 5,1 8,5 / 6,5 10,2 / 7,8 12,7 / 9,5 15,3 / 11,5 Cena w 1) 5.190, , , , ,00 Nr Większe zakresy mocy, wykonania w wersji 2-stopniowej, na zapytanie. 23

24 THERMISTAR S.. i S..T GT 06 Oprzyrządowanie ThermiStar solanka / woda Nr Cena 1) Tyfocor L 20 l, koncentrat ,00 Refractometer, urządzenie optyczne do szybkiej i dokładnej kontroli składu solanki ,00 Oprzyrządowanie do pomp ciepła szczegółowy dobór i ceny patrz cennik EWFE / MHG Pompy ciepła Grzałka elektryczna Moduł chłodzenia Moduł chłodzenia odwracalny Pakiet hydrauliczny strona zimna Pakiet hydrauliczny strona odbioru ciepła Zintegrowana grzałka elektryczna do zabezpieczenia i wspomagania układu grzewczego oraz c.w.u. przy temperaturze zasilania do 55 C (w okresie zimowym, zwiększone pokrycie zapotrzebowania na moc grzewczą. Do pasywnego chłodzenia bez pracy kompresora (poprzez obieg zimny); do modelu S 16 T wbudowany w popie ciepła, od S 18 T jako osobny moduł do montaŝu na ścianie Do aktywnego chłodzenia w układzie pracy pompy ciepła Pakiet przyłączy hydraulicznych skladający się z: - zintegrowana pompa obiegowa do obiegu solanki obustronnie odcinana - zintegrowana grupa bezpieczeństwa dla obiegu solanki skladająca się z: - manometru - odpowietrznika - zaworu bezpieczeństwa - naczynia wzbiorczego do układu solanki Pakiet przyłączy hydraulicznych skladający się z: - zintegrowana pompa obiegowa do obiegu solanki obustronnie odcinana - zintegrowana grupa bezpieczeństwa dla obiegu ogrzewczego skladająca się z: - manometru - odpowietrznika - zaworu bezpieczeństwa - zintegrowany układ przełączania c.o./c.w.u. Kombinacje układów chłodzenia łącznie pasywnego i aktywnego na zapytanie! 24

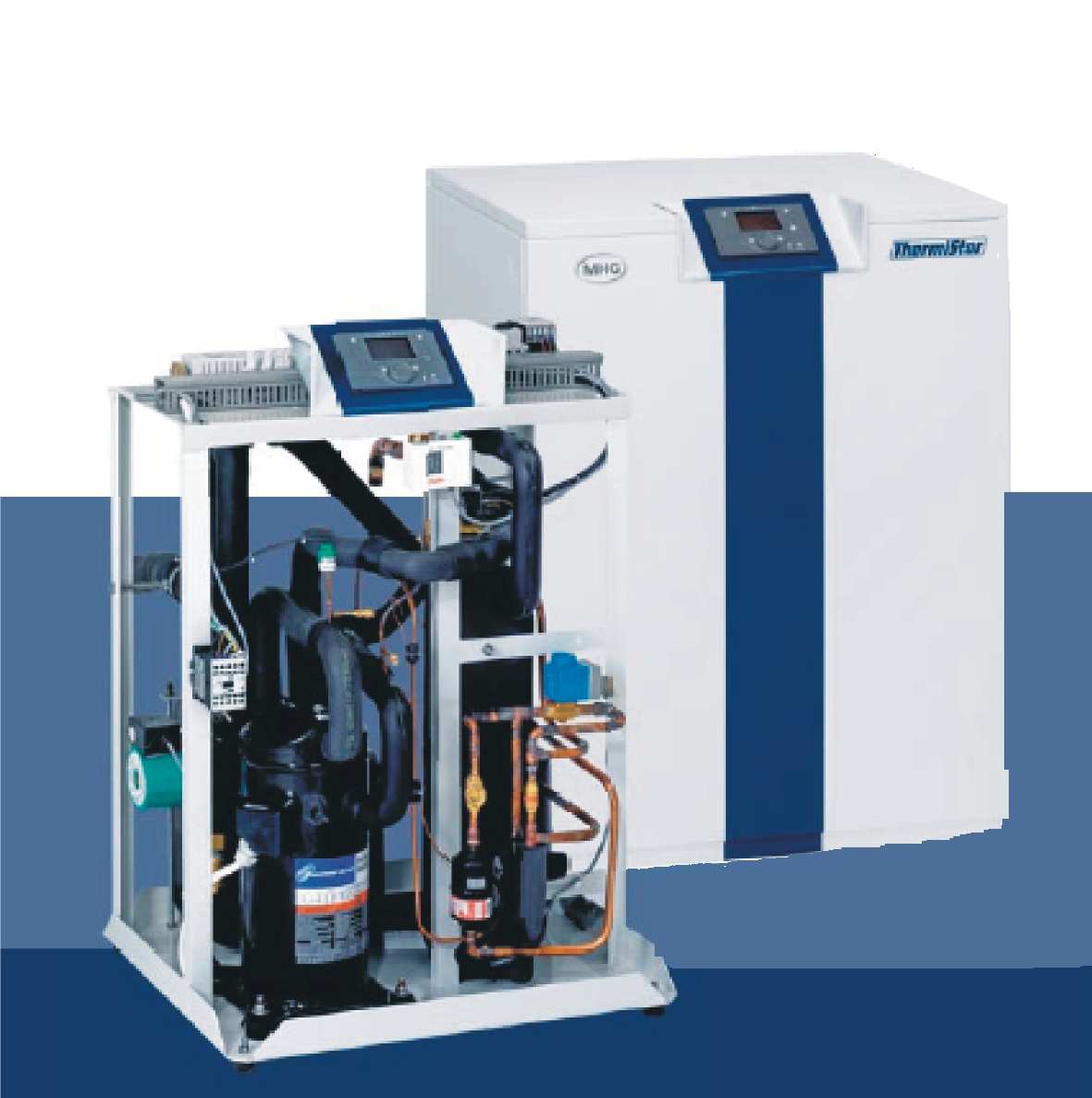

25 THERMISTAR W.. i W..T GT 06 Opis Pompy ciepła ThermiStar W Pompy ciepła ThermiStar woda / woda w kilku typach wykonania z niezbędnym oprzyrządowaniem. Standardowe wielkości obejmują zakres mocy od 6-53 kw. Budowa kompaktowa ze zintegrowanym regulatorem komfortu sterowanie według warunków pogodowych dla pomp ciepła, z ukladem wbudowanych czujników wejścia i wyjścia w obiegu solankowym oraz zasilanie i powrotu dla obiegu ogrzewczego,czujniki temperatury zabezpieczeń układu spręŝarkowego, sterowanie pomp obiegowych. Czujnik temperatury zewnętrznej i ciepłaej wody uŝytkowej dostarczane wraz z urządzeniem W wersji Topladung - zintegrowany układ wysokotemperaturowego podgrzewu c.w.u. w sposób równoległy. Woda uŝytkowa ładowana do 65 C, poprzez dodatkowy wymiennik z 10% mocą z obiegu chłodniczego o temperaturze zasilania ok C. Niezwykla cicha praca dzięki zaizolowaniu części obiegu chłodniczego, kompresora i specjalnie wykonanej obudowy tłumiącej urządzenia. Od mocy 8 kw wbudowany układ sterowania łagodnego rozruchu. Wszystkie przyłącza hydrauliczne w wykonane z przewodów giętkich. Czynnik chłodniczy R 407 C dla temperatury czynnika grzewczego do 55 C Czynnik chłodniczy R 134 A dla temperatury czynnika grzewczego do 65 C Pompy ciepła ThermiStar W Kompakt Seria pomp ciepła ThermiStar W Kompakt 150 I 200 jest wykonana specjalnie dla budynków jednorodzinnych bez podpiwniczenia. Dzięki kompaktowej budowie uzyskano niezwykle małe potrzeby powierzchni podłogi gdzie przy wymiarach 63cm x 63 cm wbudowana jest pompa ciepła, zasobnik warstwowy ciepłej wody uŝytkowej oraz cały osprzęt hydrauliczny wraz z układem regulacji Komfortu. Wysoki parametr zasilania wraz z układem bezpośredniej kondensacji w wymienniku rurowym oŝebrowanym o podwójnej ściance ( przy Kompakt 150) umoŝliwia uzyskanieregulację temperatury ciepłej wody nawet powyŝej 60 C. Budowa kompaktowa, zintegrowany podgrzewacz emaliowany warstwowy 150 lub 200 l, wbudowana pompa obiegu dolnego źródła ciepła i ogrzewczego, zaizolowane, zawór róŝnicy ciśnień dla obiegu ogrzewczego, grupy bezpieczeństwa z zaworem bezpieczeństwa 3bar, manometrem i szybkim odpowietrzaniem dla obiegu solankowego i ogrzewczego, naczynie przeponowe dla obiegu dolnego źródła ciepła, zintegrowany regulator komfortu sterowanie według warunków pogodowych dla pomp ciepła, z ukladem wbudowanych czujników wejścia i wyjścia w obiegu solankowym oraz zasilanie i powrotu dla obiegu ogrzewczego,czujniki temperatury zabezpieczeń układu spręŝarkowego, sterowanie pomp obiegowych. W budowana grzałka elektryczna o mocy 6 kw jako zabezpieczenie pracy lub wspomaganie zapotrzebowania na ciepło w okresie zimowym. Czujnik temperatury zewnętrznej dostarczany wraz z urządzeniem. Niezwykla cicha praca dzięki zaizolowaniu części obiegu chłodniczego, kompresora i specjalnie wykonanej obudowy tłumiącej urządzenia. Wszystkie przyłącza hydrauliczne w wykonane z przewodów giętkich. Czynnik chłodniczy R 407 C dla temperatury czynnika grzewczego do 55 C 25

26 GT 06 THERMISTAR W.. i W..T Pompy ciepła woda / woda Thermistar W.. i ThermiStar W.. T ThermiStar W T T T T T T T T T Moc grzewcza nominalna przy W10/W35 kw 6,0 7,8 9,1 10,8 13,2 16,3 19,4 21,8 24,5 29,6 34,0 42,0 51,5 Pobór mocy kompresora kw 1,1 1,4 1,6 1,9 2,4 2,9 3,4 3,9 4,4 5,3 6,0 7,6 9,1 Moc chłodnicza kw 5,0 6,5 7,7 9,1 11,1 13,7 16,4 18,4 20,6 24,9 28,9 35,5 43,5 Współczynnik efektywności Zasilanie elektryczne kompresor sterowanie Przyłącza po stronie odbioru ciepła ( ogrzewanie) Wymiary zewnętrzne : szer. x głęb. x wys. CO P 5,5 5,6 5,4 5,6 5,7 5,6 5,5 5,6 3NPE, 400V DS / 50Hz 1NPE, 230V WS / 50Hz GZ 1 / 1 2 / 2 mm 700 x 600 x x 850 x 900 CięŜar urządzenia kg *Moc grzewcza i współczynnik COP przy W10/W35 przy róŝnicy temperatur po stroniezimnej 3K i odbioru ciepła 10K WAśNE! Czynnik chłodniczy R407C dla temperatury czynnika grzewczego do 55 C. 700 x 1000 x 1100 Pompy ciepła woda / woda Thermistar W.. T Kompakt 150 z zasobnikiem c.w.u. ThermiStar W 05 T 06 T 08 T 10 T 11 T Moc grzewcza nominalna przy W10/W35 kw 5,0 6,0 7,8 9,1 10,8 Pobór mocy kompresora kw 0,9 1,1 1,4 1,6 1,9 Moc chłodnicza kw 4,1 5,0 6,5 7,7 9,1 Współczynnik efektywności COP 5,4 5,5 5,6 5,6 5,6 Zasilanie elektryczne kompresor sterowanie 3NPE, 400V DS / 50Hz 1NPE, 230V WS / 50Hz Przyłącza po stronie odbioru ciepła ( ogrzewanie) GZ 1 / 1 Wymiary zewnętrzne : szer. x głęb. x wys. mm 680 x 680 x 2000 WysokośŜ z głowicą 2300 CięŜar urządzenia kg Pompy ciepła woda / woda Thermistar W.. E Kompakt 200 z zasobnikiem c.w.u. ThermiStar W 05 E 06 E 08 E 10 E 11 E Moc grzewcza nominalna przy W10/W35 kw 5,0 6,0 7,8 9,1 10,8 Pobór mocy kompresora kw 0,9 1,1 1,4 1,6 1,9 Moc chłodnicza kw 4,1 5,0 6,5 7,7 9,1 Współczynnik efektywności COP 5,4 5,5 Zasilanie elektryczne kompresor sterowanie 3NPE, 400V DS / 50Hz 1NPE, 230V WS / 50Hz Przyłącza po stronie odbioru ciepła ( ogrzewanie) GZ 1 / 1 Wymiary zewnętrzne : szer. x głęb. x wys. mm 680 x 680 x 2000 WysokośŜ z głowicą 2300 CięŜar urządzenia kg *Moc grzewcza i współczynnik COP przy W10/W35 przy róŝnicy temperatur po stroniezimnej 3K i odbioru ciepła 10K WAśNE! Czynnik chłodniczy R407C dla temperatury czynnika grzewczego do 55 C. 26

27 THERMISTAR W.. i W..T GT ThermiStar W Modell W 06 2) W 08 2) W 10 2) W 11 2) W 14 2) W 17 2) W 20 2) Moc w kw W10/W35 6,1 / 4,9 7,8 / 6,4 9,3 / 7,6 10,9 / 9,0 13,5 / 11,1 16,6 / 13,7 19,7 / 16,3 Cena w 1) 5.740, , , , , , ,00 Nr Dopałata za parownik ze stali nierdzewnej Nr ,00 910, , , , , , Modell W 22 2) W 25 2) W 30 2) W 35 2) W 44 2) W 53 2) Moc w kw W10/W35 22,1 / 18,3 24,5 / 20,0 30,2 / 24,7 34,8 / 28,5 43,3 / 35,5 53,1 / 43,4 Cena w 1) 8.030, , , , , ,00 Nr Dopałata za parownik ze stali nierdzewnej Nr , , , , , , ThermiStar Topladung ( równoległe 10% ładowanie c.w.u. wysokim parametrem) Modell W 06 T 2, 5) W 08 T 2, 5) W 10 T 2, 5) W 11 T 2, 5) W 14 T 2, 5) Moc w kw W10/W35 6,1 / 4,9 7,8 / 6,4 9,3 / 7,6 10,9 / 9,0 13,5 / 11,1 Cena w 1) 6.540, , , , ,00 Nr Dopałata za parownik ze stali nierdzewnej Nr ,00 910, , , , Odnośniki dla pomp ciepła: 1) cenny netto nie zawierają podatku VAT 2) określenie wielkości mocy : grzewczej / chłodniczej 3) szczegółowy opis wyposaŝenia na stronie 29 5) zintegrowany układ wysokotemperaturowego podgrzewu c.w.u. w sposób równoległy Topladung. Woda uŝytkowa ładowana do 65 C, poprzez dodatkowy wymiennik z 10% moc ą z obiegu chłodniczego o temperaturze zasilania ok C. Wyłacznie do zastosowania w połączeniu z zasobnikami warstwowymi z naszej oferty handlowej. większe zakresy mocy, wykonania w wersji 2-stopniowej, na zapytanie 27

28 GT 06 THERMISTAR W.. i W..T 3.ThermiStar Topladung ( równoległe 10% ładowanie c.w.u. wysokim parametrem) Modell W 17 T 2, 5) W 20 T 2, 5) W 22 T 2, 5) W 25 T 2, 5) Moc w kw W10/W35 16,6 / 13,7 19,7 / 16,3 22,1 / 18,3 24,5 / 20,0 Cena w 1) 7.900, , , ,00 Nr Dopałata za parownik ze stali nierdzewnej Nr , , , , Odnośniki dla pomp ciepła: 1) cenny netto nie zawierają podatku VAT 2) określenie wielkości mocy : grzewczej / chłodniczej 3) szczegółowy opis wyposaŝenia na stronie 29 5) zintegrowany układ wysokotemperaturowego podgrzewu c.w.u. w sposób równoległy Topladung. Woda uŝytkowa ładowana do 65 C, poprzez dodatkowy wymiennik z 10% moc ą z obiegu chłodniczego o temperaturze zasilania ok C. Wyłacznie do zastosowania w połączeniu z zasobnikami warstwowymi z naszej oferty handlowej. większe zakresy mocy, wykonania w wersji 2-stopniowej, na zapytanie 4. ThermiStar Kompakt 150 Model 2, 5) W 05 T Kompakt 150 2, 5) W 06 T Kompakt 150 2, 5) W 08 T Kompakt 150 2, 5) W 10 T Kompakt 150 2, 5) W 11 T Kompakt 150 Moc w kw W10/W35 5,4 / 3,0 6,6 / 5,4 8,5 / 7,0 10,1 / 8,3 11,8 / 9,8 Cena w 1) 7.040, , , , ,00 Nr Dopałata za parownik ze stali nierdzewnej Nr ,00 910, , , , ThermiStar Kompakt 200 Model 2, 6) W 05 E Kompakt 200 2, 6) W 06 E Kompakt 200 2, 6) W 08 E Kompakt 200 2, 6) W 10 E Kompakt 200 2, 6) W 11 E Kompakt 200 Moc w kw W10/W35 5,4 / 3,0 6,6 / 5,4 8,5 / 7,0 10,1 / 8,3 11,8 / 9,8 Cena w 1) 6.920, , , , ,00 Nr Dopałata za parownik ze stali nierdzewnej Nr ,00 910, , , ,

29 THERMISTAR W.. i W..T GT 06 Oprzyrządowanie ThermiStar woda / woda Zakres kg/h Nr Cena w 1) Regulator przepływu DN ,00 Regulator przepływu DN ,00 Regulator przepływu DN ,00 Regulator przepływu DN ,00 Odnośniki dla pomp ciepła: 1) cenny netto nie zawierają podatku VAT 2) określenie wielkości mocy : grzewczej / chłodniczej 3) szczegółowy opis wyposaŝenia na stronie. 5) zintegrowany układ wysokotemperaturowego podgrzewu c.w.u. w sposób równoległy Topladung. Woda uŝytkowa ładowana do 65 C, poprzez dodatkowy wymiennik z 10% moc ą z obiegu chłodniczego o temperaturze zasilania ok C. Wyłacznie do zastosowania w połączeniu z zasobnikami warstwowymi z naszej oferty handlowej. 6) Wbudowana grzałka elektryczna o mocy 6 kw Oprzyrządowanie do pomp ciepła szczegółowy dobór i ceny patrz cennik EWFE / MHG Pompy ciepła Grzałka elektryczna Moduł chłodzenia Moduł chłodzenia odwracalny Pakiet hydrauliczny strona zimna i strony odbioru ciepła Zamiennik parownika Zintegrowana grzałka elektryczna do zabezpieczenia i wspomagania układu grzewczego oraz c.w.u. przy temperaturze zasilania do 55 C (w okresie zimowym, zwiększone pokrycie zapotrzebowania na moc grzewczą. Do pasywnego chłodzenia bez pracy kompresora (poprzez obieg zimny); do modelu W 17 T wbudowany w pompie ciepła, od W 20 T jako osobny moduł do montaŝu na ścianie (pamiętać o wartości granicznej wody) Do aktywnego chłodzenia w układzie pracy pompy ciepła Pakiet przyłączy hydraulicznych skladający się z: - zintegrowana pompa obiegowa do obiegu solanki obustronnie odcinana - regulator przepływu - zintegrowana grupa bezpieczeństwa dla obiegu ogrzewczego skladająca się z: - manometru - odpowietrznika - zaworu bezpieczeństwa - zintegrowany układ przełączania c.o./c.w.u Parownik w 100% ze stali nierdzewnej przy złej jakości wody Kombinacje układów chłodzenia łącznie pasywnego i aktywnego na zapytanie! 29

30 THERMISTAR L GT 06 Opis Pompy ciepła ThermiStar L Pompy ciepła ThermiStar powietrze / woda w kilku typach wykonania z niezbędnym oprzyrządowaniem. Standardowe wielkości obejmują zakres mocy od 5,4-41,5 kw. Urządzenie wewnętrzne: Pompa ciepła powietrz/ woda w wykonaniu kompaktowym ze zintegrowanym wbudowanym regulatorem sterowania wg. Warunków pogodowych. Wymiary szerokości x głębi x wysokość: 700 x 600 x 900 Zaizolowane części obiegu chłodniczego, kompresora i specjalnie wykonana obudowy tłumiąca urządzenia gwarantuje niski stopień hałasu. Wbudowane czujniki zasilania i powrotu dla obiegu ogrzewczego, czujniki obiegu spręŝarkowego, sterowanie pomp obiegowych. Czujnik temperatury zewnętrznej i ciepłej wody uŝytkowej dostarczane wraz z urządzeniem Czynnik chłodniczy 407 C dla temperatury czynnika grzewczego do 55 C przy temperaturze zewnętrznej do - 7 C Minimalna temperatura zewnętrzna - 15 C. W wersji Topladung - zintegrowany układ wysokotemperaturowego podgrzewu c.w.u. w sposób równoległy. Woda uŝytkowa ładowana do 65 C, poprzez dodatkowy wymiennik z 10% moc ą z obiegu chłodniczego o temperaturze zasilania ok C. Seria pomp ciepła ThermiStar L Kompakt 200 z wbudowanym zasobnikiem c.w.u. wykonanie specjalne dla budynków jednorodzinnych bez podpiwniczenia. W skład dostawy pompy ciepła ThermiStar L wchodzi : Kompletna pompa ciepła z urzadzeniem wewnętrznym i zewnętrznym, z wbudowanym regulatorem Komfortu (sterowanie wg warunków pogodowych, funkcja samodiagnozy, pamięci błędów w pracy urządzenia i na Ŝyczenie w opcji ze zdalnym nadzorowaniem poprzez modemem) Od typu ThermiStar L 07 SP z funkcją łagodnego rozruchu 6 cio metrowy zamknięty w sobie przewód podłączeniowy z miedzi dla obiegu spręzarkowego, do podłączenia poprzez firmę chłodniczą (do wersji ThermiStar L 13 SP) Seryjnie wykonane przyłącza hydrauliczne elastyczne w wykonaniu tłumiącym. Odwracalny - moduł o funkcji rozmraŝania w okresie zimowym oraz ochładzania latem za pomocą zawracania przepływów (dla funkcji chłodzenia wymagany czujnik temperatury z oferty MHG ) Urządzenie zewnętrzne - Split: Parownik powietrzny o zwiększonej odleglości między lamelami z wbudowanym cichobieŝnym wentylatorem Wykonanie z ochroną przeciwśniegową dachem odporne na dzialanie warunków atmosferycznych Kolor: jasoszary (RAL 7035) Odprowadzenie skroplin na podsypkę Ŝwirową 30

31 THERMISTAR L GT ThermiStar Model L 05 SP 2) L 07 SP 2) L 09 SP 2) L 10 SP 2) L 13 SP 2) L 14 SP 2) L 15 SP 2) Moc w kw A 2/ W35 A 7/ W35 5,4 3,9 7,3 5,4 9,1 6,6 10,6 7,7 13,2 9,5 14,6 10,6 15,5 11,4 Cena w 1) 8.340, , , , , , ,00 Nr Model L 18 SP 2) L 19 SP 2) L 28 SP 2) L 32 SP 2) L 34 SP 2) L 36 SP 2) L 41 SP 2) Moc w kw A 2/ W35 A 7/ W35 17,9 13,1 19,8 14,6 28,0 20,3 32,0 23,7 34,5 25,4 36,5 26,8 41,5 31,0 Cena w 1) , , , , , , ,00 Nr ThermiStar Model L 07 SP E L 2, 6) Kompakt SP E L 2, 6) Kompakt SP E 2, 6) Kompakt 200 Moc w kw A 2/ W35 A 7/ W35 7,3 5,4 9,1 6,6 10,6 7,7 Cena w 1) , , ,00 Nr katalogow Odnośniki dla pomp ciepła: 1) cenny netto nie zawierają podatku VAT 2) określenie wielkości mocy : grzewczej / chłodniczej 6) Wbudowana grzałka elektryczna o mocy 6 kw Oprzyrządowanie do pomp ciepła szczegółowy dobór i ceny patrz cennik EWFE / MHG Pompy ciepła Grzałka elektryczna Ładowanie równoległe c.w.u. wysokim parametrem Topladung Pakiet hydrauliczny strony odbioru ciepła Zintegrowana grzałka elektryczna do zabezpieczenia i wspomagania układu grzewczego oraz c.w.u. przy temperaturze zasilania do 55 C (w okresie zimowym, zwiększone pokrycie zapotrzebowania na moc grzewczą. Zintegrowany układ wysokotemperaturowego podgrzewu c.w.u. wykonywany w sposób równoległy Topladung. Woda uŝytkowa ładowana max do 65 C, poprzez dodatkowy wymiennik z 10% mocą z obiegu chłodniczego o temperaturze zasilania ok C. Wyłacznie do zastosowania w połączeniu z zasobnikami warstwowymi z naszej oferty handlowej. Pakiet przyłączy hydraulicznych skladający się z: - zintegrowana pompa obiegowa do obiegu grzewczego obustronnie odcinaniem - zintegrowana grupa bezpieczeństwa dla obiegu ogrzewczego skladająca się z: - manometru - odpowietrznika - zaworu bezpieczeństwa - zintegrowany układ przełączania c.o./c.w.u Kombinacje układów chłodzenia łącznie pasywnego i aktywnego na zapytanie! 31

32 THERMISTAR - osprzęt GT 06 Opis Nr Cena w 1) Regulator pokojowy QAA 75 z przejściem kablowym ,00 Regulator pokojowy bezprzewodowy QAA 78 ( na fale radiowe) Moduł do komunikacji bezprzewodowej AVS /201; nadajnik i odbiornik dla czujnika zewnetrznego QAC 34 Moduł do komunikacji bezprzewodowej AVS71.390/109 ; nadajnik i odbiornik dla regulatora RVS /180 Wzmacniacz AVS14.390/101, komunikacji bezprzewodowej dla regulatora RVS / , , , ,00 Czujnik sensorowy temperatury QAD 36/101 NTC 10k - przylgowy ,60 Czujnik sensorowy temperatury c.w.u. QAZ 36, 2 m ,00 Czujnik sensorowy temperatury c.w.u. QAZ 36, 6 m ,40 Czujnik sensorowy temperatury kolektora 1,5m; RVS/LMU, QAZ / ,10 Zawór nadmiarowo - upustowy Rp ,50 Grupa pompowa DN 25 ( bez mieszacza) wysokość podnoszenia-4m, pompa bez regulacji Grupa pompowa DN 25 ( bez mieszacza) wysokość podnoszenia -5m, pompa regulowana Grupa pompowa DN 25 ( z mieszaczem) wysokość podnoszenia -4m, pompa bez regulacji Grupa pompowa DN 25 ( z mieszaczem) wysokość podnoszenia -5m, pompa regulowana Grupa pompowa DN 25 ( z mieszaczem) wysokość podnoszenia -6m, pompa bez regulacji Podgrzewacz elektryczny 6,0 kw do montaŝu ściennego , , , , , ,00 1) cenny netto nie zawierają podatku VAT 32

33 Palniki rakietowe Palniki olejowe ciśnieniowe Palniki gazowe wentylatorowe 33

34 GT 01 Palniki olejowe MHG wcześniej MAN Palnik rakietowy RE 1 H 1,2-6,5 kg/h Obudowa z metalu lekkiego odlew ciśnieniowy, system zapłonu z termodynamicznym przygotowaniem mieszanki ( z tłumieniem szumu), rura palnika ze stali wysokostopowej ( rura palnika ceramiczna przy RE 1HK), układ wstępnego podgrzewania oleju, silnik prądu zmiennego, transformator zapłonu, wysokiej wydajności wirnik dmuchawy, jednostopniowa pompa olejowa z wbudowanym zaworem elektromagnetycznym, dysza, węŝe olejowe, automat palnikowy z kontrolą płomienia, lampki sygnalizacji stanu pracy, przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Wersja palnika RE 1HK - z rurą ceramiczną dla oleju opałowego o niskiej zawartości siarki. Palnik po próbie na ciepło ze wstępną regulacją nastawy i potwierdzeniem analizy parametrów spalin. Palnik ciśnieniowy jednostopniowy DE 1 V,VH,H 1,2-9,5 kg/h Obudowa z metalu lekkiego odlew ciśnieniowy, system zmieszania wysokiej wydajności, rura palnika ze stali wysokostopowej odpornej na wysokie temperatury, układ wstępnego podgrzewania oleju (DE 1VH), silnik prądu zmiennego, transformator zapłonu, wysokiej wydajności wirnik dmuchawy, jednostopniowa pompa olejowa z wbudowanym zaworem elektromagnetycznym, dysza, węŝe olejowe, automat palnikowy z czujnikiem płomienia, lampki sygnalizacji stanu pracy, przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło ze wstępną regulacją nastawy parametrów spalin. Palnik olejowy, jednostopniowy DE 1.1VH, z wstępnym podgrzaniem Moc kotła 2) Palnik wentylatorowy ciśnieniowy Typ 3) od kw do kw CięŜar kg Opis bez VAT. DE 1.1VH , ); 9) ,00 DE 1.1VH ); 9) ,00 DE 1.1VH ); 9) ,00 Palnik olejowy, jednostopniowy DE 1H DE 1.1 H ); 9) ,00 DE 1.1 H ); 9) ,00 DE 1.2 H ); 9) ,00 DE 1.2 H ); 9) ,00 DE 1.2 H ,5 12 3); 9) ,00 DE 1.2 H , ); 9) ,00 DE 1.3 H ); 9) ,00 DE 1.3 H ); 9) ,00 Palniki rakietowe jednostopniowe RE 1H, z wstępnym podgrzaniem, z redukcją szumów i NOx Moc kotła 2) Palnik rakietowy Typ 3) od kw do kw CięŜar kg Opis bez VAT. RE 1.19 H ); 9) ,00 RE 1.22 H ); 9) ,00 RE 1.26 H ); 9) ,00 RE 1.32 H ); 9) ,00 RE 1.38 H ); 9) ,00 RE 1.44 H ); 9) ,00 RE 1.50 H ); 9) ,00 RE 1.60 H ); 9) ,00 RE 1.70 H ); 9) ,00 Wytyczne dla palników rakietowych i ciśnieniowych: Palniki przystosowane są do spalania oleju opałowego lekkiego EL wg DIN cz.1 ( wartość opałowa ok.11,57 kwh/kg) i wyposaŝone w automat palnika z pracą przerywaną zgodnie z DIN EN 267 i DIN EN 230. Wykonanie na inny rodzaj paliwa na zapytanie. MontaŜ palnika na zewnątrz oraz w pomieszczeniach o duŝej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Dodatkowe informacje: 2) Podane moce kotłów przy oporze w komorze spalania wynoszącym ok. 0 mbar, w przypadku innych wartości patrz wartości w diagramach palników zawartych w instrukcjach technicznych. 3) W przypadku zastosowania układu wstępnego podgrzewu powietrza WLE konieczne jest zastosowanie przy palnikach typu: RE 1H, RZ 2, DE 1.1 VH i DZ specjalnego automatu palnikowego w cenie netto 222,-EUR. 9) Zaslanie elektryczne palnika - prądem zmiennym 230V~ 10) Zaslanie elektryczne palnika - prądem trójfazowym 34

35 Palniki olejowe MHG wcześniej MAN GT 01 Palnik rakietowy RZ 2 - RZ 3 5,2-30 kg/h Obudowa z metalu lekkiego odlew ciśnieniowy, system zapłonu z termodynamicznym przygotowaniem mieszanki, rura palnika ze specjalnej stali wysokostopowej odpornej na wysokie temperatury, układ wstępnego podgrzewania oleju ( RZ 2 ), silnik prądu zmiennego, przysłona wlotu powietrza, transformator zapłonu, wirnik dmuchawy, dwustopniowa pompa olejowa, zawory elektromagnetyczne, dysza, przewody olejowe, automat palnikowy z kontrolą płomienia,, przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło ze wstępną regulacją nastawy parametrów spalin. Palnik rakietowy, dwustopniowy RZ 2, z wstępnym podgrzaniem Moc kotła 2) Palnik rakietowy Typ 3) od kw do kw CięŜar kg Opis RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 Palnik rakietowy, dwustopniowy RZ 2 Moc kotła 2) Palnik rakietowy Typ 3) od kw od kw CięŜar kg Opis RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 Wytyczne dla palników rakietowych i ciśnieniowych: Palniki przystosowane są do spalania oleju opałowego lekkiego EL wg DIN cz.1 ( wartość opałowa ok.11,57 kwh/kg) i wyposaŝone w automat palnika z pracą przerywaną zgodnie z DIN EN 267 i DIN EN 230. Wykonanie na inny rodzaj paliwa na zapytanie. MontaŜ palnika na zewnątrz oraz w pomieszczeniach o duŝej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Dodatkowe informacje: 2) Podane moce kotłów przy oporze w komorze spalania wynoszącym ok. 0 mbar, w przypadku innych wartości patrz wartości w diagramach palników zawartych w instrukcjach technicznych. 3) W przypadku zastosowania układu wstępnego podgrzewu powietrza WLE konieczne jest zastosowanie przy palnikach typu: RE 1H, RZ 2 i DZ specjalnego automatu palnikowego w cenie netto 222,-EUR. 9) Zaslanie elektryczne palnika - prądem zmiennym 230V~ 10) Zaslanie elektryczne palnika - prądem trójfazowym 35

36 GT 01 Palniki olejowe MHG wcześniej MAN Palnik ciśnieniowy dwustopniowy DZ 2 - DZ kg/h Obudowa z metalu lekkiego odlew ciśnieniowy, rura palnika z przesuwną obsadą dyszy, przestawna przysłona powietrza dolotowego oraz silnik nastawczy dla dwustopniowej klapy powietrznej, system wspólnej dyszy dla dwóch zakresów mocy lub dysza powrotu ( DZ 4 ), silnik prądu zmiennego ( DZ 2 i DZ 3.0) bądź trójfazowy (od DZ3.1 do DZ 4) transformator zapłonu, wirnik dmuchawy, pompa olejowa z dwoma oddzielnymi nastawami zakresów ciśnień, zawory elektromagnetyczne, węŝe olejowe, automat palnikowy z fotoopornikiem ( fotorezystorem ), przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło. Palnik wentylatorowy ciśnieniowy dwustopniowy DZ 2.1, DZ 2.2 Moc kotła 2) Palnik wentylatorowy ciśnieniowy DZ - Typ 3) od kw do kw CięŜar kg Opis DZ ); 9) ,00 DZ ); 9) ,00 DZ ); 9) ,00 DZ ); 9) ,00 DZ ); 9) ,00 DZ ); 9) ,00 Palnik wentylatorowy ciśnieniowy dwustopniowy DZ 2.3 ; dla kotłów z ciągiem naturalnym Moc kotła 2) Palnik wentylatorowy ciśnieniowy DZ - Typ 3) od kw do kw CięŜar kg Fußnote DZ ); 9) ,00 DZ ); 9) ,00 Palnik wentylatorowy ciśnieniowy dwustopniowy DZ 3 Moc kotła 2) Palnik wentylatorowy ciśnieniowy DZ - Typ 3) od kw od kw CięŜar kg Opis DZ ); 9) ,00 DZ ); 9) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 Palnik wentylatorowy ciśnieniowy dwustopniowy DZ 4 ; z dyszą powrotu Moc kotła 2) Palnik wentylatorowy ciśnieniowy DZ - Typ 3) od kw do kw CięŜar kg Opis DZ ); 10) ,00 DZ ); 10) ,00 *) Wytyczne dla palników i dodatkowe informacje na stronie 35 36

37 Palniki gazowe MHG wcześniej MAN GT 01 Gazowy palnik wentylatorowy GE 1; GE 1H 1,2-10,5 m³/h Obudowa z metalu lekkiego odlew ciśnieniowy, wysokiej sprawności system mieszania, rura palnika ze stali wysokostopowej odpornej na wysokie temperatury, podwójna, dwustronna regulacja poprzez nastawę klapy powietrznej oraz przesuwną obsadę dyszy, silnik prądu zmiennego, transformator zapłonu, wirnik dmuchawy, kompletny blok gazowy z filtrem, czujnik ciśnienia powietrza, sterownik zapłonu z kontrolą płomienia ( jonizacja ), przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło. Armatura gazowa Blok armatury gazowej i rodzaj gazu. Oferowane wersje palników przystosowane są do spalania gazu ziemnego GZ-50. W przypadku stosowania innych rodzajów gazu np. GZ-35 wymagane jest zapytanie do EWFE/MHG. Palniki z oznaczeniem " F " - przystosowane są do spalania gazu płynnego ( propan techniczny ) np. GE 1.40HF. Armatura bloku gazowego składa się z : filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnetycznych. Dalsze wyposaŝenie na zapytanie. Istnieje moŝliwość zabudowy fabrycznej układu kontroli szczelności w palniku GE na bloku gazowym lub na wtyczce. Gazowy palnik wentylatorowy jednostopniowy GE 1 H na gaz ziemny i płynny Palnik gazowy - Typ od kw Moc kotła 2) do kw Przyłącze mbar 13) CięŜarkg Opis*) GE 1.40HN Rp ¾ ) ,00 GE 1.40HF Rp ¾ ) ,00 GE 1.65HN Rp ¾ ) ,00 GE 1.65HF Rp ¾ ) ,00 Gazowy palnik wentylatorowy jednostopniowy GE na gaz ziemny i płynny Moc kotła 2) Palnik gazowy - Typ 4) od kw do kw Przyłącze mbar 13) CięŜarkg Opis*) GE 1.105N Rp ¾ ) ,00 GE 1.105F Rp ¾ ) ,00 Wytyczne dla palników gazowych: Palniki przystosowane są do spalania gazu ziemnego GZ-50 lub płynnego i wyposaŝone w automat palnika z pracą przerywaną zgodnie z DIN EN 676 i DIN EN 298. Wykonanie na inny rodzaj gazu na zapytanie. MontaŜ palnika na zewnątrz oraz w pomieszczeniach o duŝej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Dodatkowe informacje: 2) Podane moce kotłów przy oporze w komorze spalania wynoszącym ok. 0 mbar, w przypadku innych wartości patrz wartości w diagramach palników zawartych w instrukcjach technicznych. 4) Wartości dotyczące wymagań ochrony energii (EnEV) są spełnione dla zakresu mocy palników wielostopniowych. 5) Układ kontroli szczelności (do zabudowy na bloku gazowym lub na wtyczce). 9) Zaslanie elektryczne palnika - prądem zmiennym 230V~ 10) Zaslanie elektryczne palnika - prądem trójfazowym 13) Wartości ciśnienia w "mbar" dotyczą wielkości przepływu (przy pracy palnika) dla gazu ziemnego GZ-50. Dla innych rodzajów gazu występują inne wartości np. dla gazu płynnego 50 mbar. 37

38 GT 01 Palniki gazowe MHG wcześniej MAN Gazowy palnik wentylatorowy GZ 1-GZ 3.0 4,0-35 m³/h Obudowa z metalu lekkiego odlew ciśnieniowy, wysokiej sprawności system mieszania, rura palnika ze stali wysokostopowej odpornej na wysokie temperatury z przesuwną obsadą dyszy, podwójna, regulowana przysłona powietrza wlotowego oraz silnik nastawczy klapy powietrznej, silnik prądu zmiennego, transformator zapłonu, wirnik dmuchawy, kompletny blok gazowy z filtrem, czujnik ciśnienia powietrza, sterownik zapłonu z kontrolą płomienia (na podczerwień lub jonizacja ), przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło. Blok gazowy i rodzaj gazu Blok armatury gazowej i rodzaj gazu. Oferowane wersje palników przystosowane są do spalania gazu ziemnego GZ-50. W przypadku stosowania innych rodzajów gazu np. GZ-35 wymagane jest zapytanie do EWFE/MHG. Palniki z oznaczeniem " F " - przystosowane są do spalania gazu płynnego ( propan techniczny ) np. GZ 1.105F. Palniki GZ i 3087 mogą pracować równieŝ na gaz płynny po dokonaniu regulacji parametrów. Armatura bloku gazowego składa się z : filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnetycznych. Dalsze wyposaŝenie na zapytanie. Gazowy palnik wentylatorowy dwustopniowy GZ na gaz ziemny i płynny Gasbrenner - Typ od kw Moc kotła 2) do kw Przyłącze mbar 13) CięŜarkg Opis*) GZ 1.105N Rp ¾ ) ,00 GZ 1.105F Rp ¾ ) ,00 Gazowy palnik wentylatorowy dwustopniowy GZ 2 na gaz ziemny i płynny, z obniŝoną mocą rozruchową Moc kotła 2) Gasbrenner - Typ Przyłącze mbar od kw do kw 13) CięŜarkg Opis*) GZ 2.1N Rp ) ,00 GZ 2.2N Rp 1¼ ) ,00 GZ 2.1N Rp ); 9) ,00 GZ 2.1F Rp ) ,00 GZ 2.1F Rp ); 9) ,00 GZ 2.2N Rp 1¼ ); 9) ,00 GZ 2.2F Rp ) ,00 Gazowy palnik wentylatorowy dwustopniowy GZ 3 na gaz ziemny i płynny, z obniŝoną mocą rozruchową Moc kotła 2) Gasbrenner - Typ Przyłącze mbar od kw do kw 13) CięŜarkg Opis*) GZ Rp 1¼ ) ,00 GZ Rp 1¼ ); 9) ,00 Wytyczne dla palników gazowych: Palniki przystosowane są do spalania gazu ziemnego GZ-50 lub płynnego i wyposaŝone w automat palnika z pracą przerywaną zgodnie z DIN EN 676 i DIN EN 298. Wykonanie na inny rodzaj gazu na zapytanie. MontaŜ palnika na zewnątrz oraz w pomieszczeniach o duŝej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Istnieje moŝliwość zabudowy fabrycznej układu kontroli szczelności typ VPS 504 ( nr kat ) w cenie katalogowej netto 540,-EUR lub typ VDK 200A ( nr kat ) w cenie katalogowej netto 1125,-EUR. *) Wytyczne dla palników i dodatkowe informacje na stronie 37 38

39 Palniki gazowe MHG wcześniej MAN Gazowy palnik wentylatorowy GZ GZ ,0-81,0 m³/h Obudowa z metalu lekkiego odlew ciśnieniowy, wysokiej sprawności system mieszania, rura palnika ze stali wysokostopowej odpornej na wysokie temperatury z przesuwną obsadą dyszy, podwójna, regulacja na przysłonie powietrza wlotowego oraz silniku nastawczym klapy powietrznej, silnik prądu zmiennego, transformator zapłonu, wirnik dmuchawy, kompletny blok gazowy z filtrem, czujnik ciśnienia powietrza, sterownik zapłonu z kontrolą płomienia (na podczerwień lub jonizacja ), przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło. Blok gazowy i rodzaj gazu. Rodzaj gazu. Oferowane wersje palników przystosowane są do spalania gazu ziemnego GZ-50. W przypadku stosowania innych rodzajów gazu np. GZ-35 wymagane jest zapytanie do EWFE/MHG. Palniki GZ 3 mogą pracować równieŝ na gaz płynny po dokonaniu odpowiedniej regulacji parametrów. Blok gazowy składa się z : zaworu kulowego, filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnetycznych lub zaworu elektromagnetycznego z zaworem silnikowym gazowym. W przypadku oznaczeń (5*) łącznie z zamontowanym układem kontroli szczelności. Dalsze wyposaŝenie na zapytanie Armatura ścieŝki gazowej Armatura ścieŝki gazowej składa się z : zaworu kulowego, filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnetycznych lub zaworu elektromagnetycznego z zaworem silnikowym gazowym. Dalsze wyposaŝenie na zapytanie Palnik gazowy - Typ Moc kotła 2) od kw do kw Ciśnienie gazu 13) mbar Przyłącze CięŜar kg Opis *) kat. palnika Cena palnika / EUR / szt. kat. ścieŝki gazowej Cena ścieŝki gazowej / EUR / szt. Cena palnik + ścieŝka / EUR / szt. bez VAT. GZ GZ GZ Rp 1¼ 52 10) , , Rp 1¼ 52 10); 5) , , Rp 1½ 59 10) , , , Rp 1½ 70 10); 5) , , Rp ) , , Rp ); 5) , , Rp 1½ 59 10) , , Rp 1½ 70 10); 5) , , Rp ) , , , Rp ); 5) , ,00 20 DN ) , ,00 20 DN ); 5) , , Rp 1½ 60 10) , , Rp 1½ 71 10); 5) , , Rp ) , , , Rp ); 5) , , DN ) , , DN ); 5) , ,00 = wykonanie standardowe Wytyczne dla palników gazowych: Palniki przystosowane są do spalania gazu ziemnego GZ-50 lub płynnego i wyposaŝone w automat palnika z pracą przerywaną zgodnie z DIN EN 676 i DIN EN 298. Wykonanie na inny rodzaj gazu na zapytanie. MontaŜ palnika na zewnątrz oraz w pomieszczeniach o duŝej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Istnieje moŝliwość zabudowy fabrycznej układu kontroli szczelności typ VPS 504 ( nr kat ) w cenie katalogowej netto 540,-EUR lub typ VDK 200A ( nr kat ) w cenie katalogowej netto 1125,-EUR. Palniki posiadają badania i dopuszczenia wyłącznie z fabrycznymi ścieŝkami gazowymi oferowanymi. Dodatkowe informacje: 2) Podane moce kotłów przy oporze w komorze spalania wynoszącym ok. 0 mbar, w przypadku innych wartości patrz wartości w diagramach palników zawartych w instrukcjach technicznych. 5) Układ kontści szczelności (do zabudowy na bloku gazowym lub na wtyczce). 9) Zaslanie elektryczne palnika - prądem zmiennym 230V~ 10) Zaslanie elektryczne palnika - prądem trójfazowym 13) Wartości ciśnienia w "mbar" dotyczą wielkości przepływu (przy pracy palnika) dla gazu ziemnego GZ-50. Dla innych rodzajów gazu występują inne wartości np. dla gazu płynnego 50 mbar. 39

40 Palniki gazowe MHG wcześniej MAN Gazowy palnik wentylatorowy GZ 4 Blok gazowy i rodzaj gazu. Armatura ścieŝki gazowej m³/h Obudowa z metalu lekkiego odlew ciśnieniowy, wysokiej sprawności system mieszania, rura palnika ze stali wysokostopowej odpornej na wysokie temperatury z przesuwną obsadą dyszy, podwójna, regulacja na przysłonie powietrza wlotowego oraz silniku nastawczym klapy powietrznej, silnik prądu zmiennego, transformator zapłonu, wirnik dmuchawy, kompletny blok gazowy z filtrem, czujnik ciśnienia powietrza, sterownik zapłonu z kontrolą płomienia ( jonizacja), przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło. Rodzaj gazu. Oferowane wersje palników przystosowane są do spalania gazu ziemnego GZ-50. W przypadku stosowania innych rodzajów gazu np. GZ-35 wymagane jest zapytanie do EWFE/MHG. Palniki z oznaczeniem " F " - przystosowane są do spalania gazu płynnego ( propan techniczny) np. GZ 4.1F Blok gazowy składa się z : filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnety-cznych lub zaworu elektromagnetycznego z zaworem silnikowym gazowym. W przypadku palników o mocy od 1200 kw wymagane jest stosowanie układu kontroli szczelności. Armatura ścieŝki gazowej składa się z : zaworu kulowego, filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnetycznych lub zaworu elektromagnetycznego z zaworem silnikowym gazowym. Dalsze wyposaŝenie na zapytanie W przypadku palników o mocy od 1200 kw wymagane jest stosowanie układu kontroli szczelności. Palnik gazowy - Typ od kw Moc kotła 2) do kw Ciśnienie gazu 13) mbar Przyłącze CięŜar kg Opis *) kat. palnika Cena palnika / EUR / szt. kat. ścieŝki gazowej Cena ścieŝki gazowej / EUR / szt. Cena palnik + ścieŝka / EUR / szt. bez VAT DN ) , ,00 GZ 4.1N DN ) , , , Rp ) , , Rp 1½ ) , , Rp 1½ ) , , DN ) , , DN ) , ,00 GZ 4.1N DN ) , , , Rp ) , , Rp 1½ ) , ,00 GZ 4.1F Rp ) , , , DN ) , ,00 GZ 4.2N DN ) , , , DN ) , , Rp ) , , Rp ) , , DN ) , ,00 GZ 4.2N DN ) , , , DN ) , , DN ) , , Rp ) , , Rp ) , ,00 GZ 4.2F DN ) , ,00 = Wykonanie standardowe Istnieje moŝliwość zabudowy fabrycznej układu kontroli szczelności do palnika GZ 4 w cenie netto 600,-EUR. *) Wytyczne dla palników i dodatkowe informacje na stronie 39 40

41 Obudowy tłumiące MHG wcześniej MAN GT 05 Obudowa tłumiąca SH 5 Obudowa tłumiąca SH 15 Obudowa tłumiąca SH 20 Tłumienie ok. 5-8 db(a) Płaszcz zewnętrzny z blachy stalowej o grubości 1 mm, polakierowana farbą odporną na obicia z rozkładem stałotemperaturowym, warstwa tłumiąca z klejonego włókna szklannego wg DIN Tłumienie ok db(a) Płaszcz zewnętrzny z blachy stalowejo grubości 1 mm, polakierowana farbą odporną na obicia z rozkładem stałotemperaturowym, warstwa tłumiąca z klejonego włókna szklannego wg DIN Podpory z rolkami 400 mm z moŝliwością przedłuŝenia. Zasysanie powietrza następuje poprzez wykonany kanał w materiale tłumiącym. Tłumienie ok db(a) Płaszcz zewnętrzny z blachy stalowejo grubości 1 mm, polakierowana farbą odporną na obicia z rozkładem stałotemperaturowym, warstwa tłumiąca z klejonego włókna szklannego wg DIN Zasysanie powietrza następuje poprzez wykonany kanał w materiale tłumiącym. Obudowy tłumiące Obudowa tłumiąca Typ SH Pasują do palników RE 1; RE 1H; DE 1H; DE 1.1V; DE 1; GE 1H Długość mm Głębok ość mm Wysoko ść mm CięŜar kg Opis*) ,00 SH GE ,00 SH RE 2; RZ 2; DE 2; DZ ,00 SH DE 1; RE ,00 SH GE ,00 SH DZ ) ,00 SH RE 1H; RE 2; RZ 2 (dla kotła G 215); DE 1H; DZ 1; GE 1H ) ,00 SH GZ ) ,00 SH GE 1; GZ 1 (dla kotła G 215) ) ,00 SH RE 2; RZ 2; DE 2; DZ ,00 SH GZ ,00 SH DZ ,00 SH GZ ,00 SH DZ ,00 SH GZ ,00 SH RE 2; RZ 2; DE 2; DZ ,00 SH GZ ,00 SH DZ ,00 SH GZ ,00 SH DZ ,00 SH GZ ,00 Dopłata za wydłuŝenie nóg na 1000 mm PrzedłuŜenia - Typ SH 15 PrzedłuŜenie 76,50 SH 15 PrzedłuŜenie podpory z regulacją poziomą 257,00 SH 20 PrzedłuŜenie podpory z regulacją poziomą 257,00 Wytyczne dla obudów tłumiących: 8) Przy wąskich kotłach z szerokością poniŝej 630 mm jest wymagane specjalne wykonanie obudowy tłumiącej. 11) Specjalne wykonanie obudowy tłumiącej dla kotła Buderus G 215 * Średnia wartość tłumienia wynosi db(a) częstotliwości w zakresie Hz 41

42 GT 05 Tłumiki spalin MHG wcześniej MAN Tłumiki spalin RS / RST Tłumienie ok db(a) Płaszcz zewnętrzny cylindryczny oraz elementy odprowadzenia spalin wykonane ze stali nierdzewnej. Tłumiki spalin RS Rysunek Typ Wymiar d mm Wymiar D mm Wymiar L1 mm Wymiar L2 mm CięŜar kg RS ,00 RS ,00 RS ,00 Tłumiki spalin RST Rysunek Typ Wymiar Ø d mm Wymiar Ø D mm Wymiar H mm Wymiar L1 mm Wymiar L mm CięŜar kg RST ,00 RST ,00 RST ,00 42

43 Kotły Pellet 43

44 GT 03 Kotły Pellet Opis Kocioł LinoStar MHG na pellets wykonany jest zgodnie z normą DIN plus DIN51731, Ø = 6mm Zakres mocy : 4-27 kw. Przeznaczony do celów ogrzewania i przygotowania c.w.u. dla domów jedno- i dwurodzinnych. Stalowy korpus kotła z automatycznym czyszczeniem wymiennika, dmuchawą wyciągową spalin, drzwiczkami kotłowymi oraz popielnikiem. Modulowany 1:7 palnik do spalania pelet z odpornej na wysokie temperatury stali nierdzewnej z bocznym ładowaniem pellets. W zakresie mocy 4-14,9 kw uzyskuje parametry spalin poniŝej wartości granicznych dla Błękitnego Anioła Zasobnik paliwa 250 l z wyjściem do podłączenia silosa na pellets. Przenośnik ślimakowy z zabezpieczeniem cofnięcia płomienia, z modulowaną dmuchawą i napędami klap powietrza w obiegu pierwotnym i wtórnym. Ceramiczny zapalnik Ŝarzeniowy o poborze mocy podczas procesu zapłonu ok. 190 W. Dopuszczone na podstawie DIN EN 303-5, certyfikat Błękitnego Anioła dla mocy od 4do 14,9 kw wg RAL ZU 112. WyposaŜenie standardowe kotła: Mikroprocesorowy automat palnikowy do sterowania kotłem na pellets, tablica sterownicza z wyświetlaczem LCD wskazania trybu pracy. Wyjście do układu podniesienia przepływu powrotu. Sterowanie spalania poprzez sondę lambda, modulacją na odprowadzeniu spalin i doprowadzeniu powietrza, łącznie z czujnikiem temperatury spalin. Zintegrowana automatyka pogodowa, z regulacją do dwóch obiegów grzewczych z mieszaczem, program dzienny i tygodniowy. Dodatkowo wyjścia i sterowanie pompą ładującą c.w.u., pompą ładowania zbiornika buforowego oraz pompą do systemu solarnego łącznie z czujnikami. Dostawa : kocioł grzewczy na pellets, zbiornik paliwa 250l, czujnik zewnętrzny, 2 x czujniki solarne, 2 x czujniki c.w.u., instrukcja montaŝu i eksploatacji. W układzie naleŝy przewidzieć pompę do podniesienia temperatury powrotu Komin naleŝy wykonać zgodnie z przepisami na odprowadzenie spalin wilgotnych z kotłów na paliwa stale. Dane techniczne kotła LinoStar Moc cieplna w kw: , Temperatura spalin przy mocy nominalnej C: 100,5 124,3 141,5 157,5 Temperatura spalin przy mocy minimalnej C: 73,5 73,5 73,5 73,5 Przepływ spalin przy mocy nominalnej w g/s: 8,5 12,2 14,2 16,4 Przepływ spalin przy mocy minimalnej w g/s: 4,6 4,6 4,6 4,6 Wymagany ciąg kominowy (moc nominalna) w Pa: 10 Wymagany ciąg kominowy (moc częściowa) w Pa: min. 5 max. 10 CO2 przy mocy nominalnej w % 10,2 11,3 11,6 12,0 CO2 przy mocy częściowej w % 7,4 7,4 7,4 7,4 Przyłącze odprowadzenia spalin mm 130 Zasilanie i powrót w calach GZ 1 Grupa bezpieczeństwa w calach GZ 3/4" Pojemność wodna kotła 55 Opór po stronie wodnej przy 20 K w mbar: Opór po stronie wodnej przy 10 K w mbar: Klasa kotła 3 Zakres temperaturowy pracy kotła C: Minimalna temperatura powrotu C: 55 Paliwo - wymiar pellets (Ø 6 mm) zgodnie z normą DIN Pobór prądu przy trybie oczekiwania w W 16 Pobór prądu przy zapłonie w W ~ 190 Pobór prądu przy pracy palnika w W Przyłącze elektryczne 230 V 16 A, 50 Hz Wyłącznik główny kotła Tak Zgodność z CE (wytyczne dla produkcji maszyn DIN EN 292-2) Tak CięŜar kotła: w całości/ w tym kocioł ~ 450 kg / ~ 300 kg 44

45 Kotły Pellet GT 03 Kocioł pellet Moc kw LinoStar 12 z automatyką i zbiornikiem paliwa przykotłowym ,00 LinoStar 15 z automatyką i zbiornikiem paliwa przykotłowym ,00 LinoStar 20 z automatyką i zbiornikiem paliwa przykotłowym ,00 LinoStar 27 z automatyką i zbiornikiem paliwa przykotłowym ,00 Turbina do czyszczenia Turbina do czyszczenia kotła pellets bez szlauchu ,00 Szlauch 10 m, LinoStar ,00 Szlauch 15 m, LinoStar ,00 Silosy kwadratowe do składowania pellets oraz przenośnik ślimakowy Pojemność: 1,8 t / 2,8 m³, wymiary: szer x gł x wys: 1,6 x 1,6 x 2,0 m ,00 Pojemność: 2,0 t / 3,1 m³, wymiary: szer x gł x wys: 1,7 x 1,7 x 2,0 m ,00 Pojemność: 2,1 t / 3,2 m³, wymiary: szer x gł x wys: 1,6 x 1,6 x 2,2 m ,00 Pojemność: 2,2 t / 3,4 m³, wymiary: szer x gł x wys: 1,8 x 1,8 x 2,0 m ,00 Silosy o pojemności od 2,3-5,6 t Cena na zapytanie Przenośnik ślimakowy do silosa kwadratowego z układem przesyłowym składającym się z silnika 230 V, stacji zdawczej oraz krótkiej lini przesyłowej ,00 Silosy prostokątne do składowania pellets oraz przenośnik ślimakowy Pojemność: 2,8 t / 4,4 m³, wymiary: LxBxH: 2,5 x 1,5 x 2,0 m ,00 Pojemność: 3,1 t / 4,8 m³, wymiary: LxBxH: 2,5 x 1,7 x 2,0 m ,00 Pojemność: 3,3 t / 5,0 m³, wymiary: LxBxH: 2,5 x 1,5 x 2,2 m ,00 Pojemność: 3,5 t / 5,3 m³, wymiary: LxBxH: 3,0 x 1,5 x 2,0 m ,00 Silosy o pojemności od 3,6-6,2 t Cena na zapytanie Przenośnik ślimakowy do silosa prostokątnego z układem przesyłowym składającym się z silnika 230 V, stacji zdawczej oraz skrzyni korytowej Przenośnik ślimakowy z układem przesyłowym z magazynu pellets składającym się z silnika 230 V stacji zdawczej oraz układem przesyłowym 3,15 m Zestaw do wyłoŝenia magazynu na pellets składający się z: 2 przyłączy z zaślepkami, przedłuŝeniem L= 0,5 m oraz maty ochronnej 1200 x 1200 mm , , ,00 45

46 Podgrzewacze c.w.u. Zasobniki c.o. i c.w.u. Węzły mieszkaniowe 46

47 Podgrzewacz THERAMAT EM 150/ 200/ 300/ 400/ 500 GT 01 Opis WyposaŜenie standardowe: THERAMAT EM pojemnościowy podgrzewacz ciepłej wody uŝytkowej wykonany z blachy stalowej pokrytej podwójną warstwą emalii pojemność od litrów model stojący, przeznaczone do współpracujące z kotłami grzewczymi izolacja FCKW z gąbki w płaszczu ze skay kieszeń na czujnik temperatury anoda magnezowa THERAMAT EM 150 EM 200 EM 300 EM 400 EM 500 Pojemność [l] Waga [kg] Wymiary (H/Ø) [mm] 996/ / / / /750 Przyłącza wodne z.w./c.w.u. ["] 1", GZ Przyłącza wodne c.w.u. - cyrulacja ["] ¾", GZ Przyłącza wymiennika WT ["] ¾", GZ Powierzchnia wymiennika WT [m²] 0,7 0,9 1,2 1,5 1,8 Max. temp. c.w.u. [ C] 95 Max. temp. wody c.o. [ C] 160 Max. ciśnienie c.w.u. [bar] 10 Max. ciśnienie c.o. - WT [bar] 25 Moc przyłączeniowa wg DIN ) [kw] Wydatek c.w.u. wg DIN ) [l/h] Liczba znamionowa 1) [NL-Zahl] 2,1 3,6 8,0 11,0 14,0 1) tzw = 10 C, tcwu = 45 C, tzco = 80 C Opis Typ Podgrzewacz c.w.u. THERAMAT, 150 L EM ,00 Podgrzewacz c.w.u. THERAMAT, 200 L EM ,00 Podgrzewacz c.w.u. THERAMAT, 300 L EM ,00 Podgrzewacz c.w.u. THERAMAT, 400 L EM ,00 Podgrzewacz c.w.u. THERAMAT, 500 L EM ,00 Osprzęt na str 57 47

48 BS (ze stali nierdzewnej) GT 01 Opis WyposaŜenie standardowe BS: BS pojemnościowy podgrzewacz ciepłej wody uŝytkowej wykonany w całości ze stali nierdzewnej (zbiornik i węŝownica) pojemność od litrów model stojący, współpracujące z kotłami izolacja polistyrol termometr c.w.u. termostat podłączenie cyrkulacji (¾, GZ) Podgrzewacz BS 150 BS 200 BS 300 Pojemność [l] Waga [kg] Wymiary (H/Ø) [mm] 925/ / /600 Przyłącza wodne z.w./c.w.u. ["] ¾, AG ¾, AG Przyłącza wodne c.o. ["] ¾, AG ¾, AG Powierzchnia wymiennika WT [m²] 1,0 1,9 2,0 Max. temp. wody c.o. [ C] 95 Max. temp. c.w.u. [ C] 80 Max. ciśnienie wody c.o. - WT [bar] 6 Max. ciśnienie wody c.w.u. [bar] 6 Straty ciśnienia c.o. - WT [mbar] Straty postojowe [kwh/24h] 0,8 1,0 1,35 Moc przyłączeniowa 1) [kw] Wydatek c.w.u. 1) [l/h] Liczba znamionowa 1) [NL-Zahl] 2,3 4,2 6,0 Moc przyłączeniowa wg DIN ) [kw] Wydatek c.w.u. wg DIN ) [l/h] Liczba znamionowa 2) [NL-Zahl] 3,0 5,8 10,5 1) tzw = 10 C, tcwu = 45 C, tzco = 70 C 2) tzw = 10 C, tcwu = 45 C, tzco = 80 C Opis Typ Podgrzewacz c.w.u. BS ,00 Podgrzewacz c.w.u. BS ,00 Podgrzewacz c.w.u. BS ,00 Osprzęt na str 57 48

49 GT 01 THERAMAT ES (ze stali nierdzewnej) Opis WyposaŜenie standardowe ES: Theramat ES pojemnościowy podgrzewacz ciepłej wody uŝytkowej wykonany w całości ze stali nierdzewnej (zbiornik i węŝownica) pojemność od litrów model stojący, współpracujące z kotłami izolacja polistyrol termometr c.w.u. termostat podłączenie cyrkulacji (¾, GZ) nóŝki poziomujące THERAMAT ES 120/30 ES 200/30 ES 200/60 ES 300/60 Pojemność [l] Waga [kg] Wymiary (H/Ø) [mm] 840/ / /600 Przyłącza wodne z.w./c.w.u. ["] ¾, AG ¾, AG ¾, AG Przyłącza wodne c.o. ["] ¾, AG ¾, AG ¾, AG Powierzchnia wymiennika WT [m²] 1,0 1,0 1,9 2,1 Max. temp. wody c.o. [ C] Max. temp. c.w.u. [ C] Max. ciśnienie wody c.o. - WT [bar] Max. ciśnienie wody c.w.u. [bar] Straty ciśnienia c.o. - WT [mbar] Straty postojowe [kwh/24h] 0,65 0,95 1,25 Moc przyłączeniowa 1) [kw] Wydatek c.w.u. 1) [l/h] Liczba znamionowa 1) [NL-Zahl] 2,3 4,2 6,0 9,3 Moc przyłączeniowa wg DIN ) [kw] Wydatek c.w.u. wg DIN ) [l/h] Liczba znamionowa 2) [NL-Zahl] 2,5 4,5 6,4 10,1 1) tzw = 10 C, tcwu = 45 C, tzco = 70 C 2) tzw = 10 C, tcwu = 45 C, tzco = 80 C Opis Typ THERAMAT ES 120/ ,00 THERAMAT ES 200/ ,00 THERAMAT ES 200/ ,00 THERAMAT ES 300/ ,00 49

50 EMH (podgrzewacz emaliowany) GT 01 Opis WyposaŜenie standardowe: Pojemnościowe podgrzewacze EMH o podwyŝszonej wydajności ciepłej wody uŝytkowej wykonane z blachy stalowej S235JRG2 pokrytej warstwą emalii wg DIN 4753 częśc 3 i posiadają wewnętrzny wymiennik ciepła z rury gładkiej o zwiększonej powierzchni wymiany ciepła. Przeznaczone do systemów wg. DIN 4753 o temperaturze ciepłej wody do 95 C. izolacja PU - 80 mm w płaszczu PCV (RAL 9010) zabezpieczenie przed korozja zapewnia emaliowanie wg. DIN 4753 oraz anoda magnezowa podlegająca okresowej kontroli i wymianie listwa do montaŝu czujników THERAMAT EMH EMH EMH EMH EMH Pojemność [l] Waga [kg] Wymiary (H/Ø) [mm] 1002/ / / / /810 Przyłącza wodne z.w./c.w.u. ["] 1" GW 1"GW 1" GW 1" GW 1"GW Przyłącze cyrkulacji c.w.u. ["] ¾ GW ¾ GW ¾ GW ¾ GW ¾ GW Przyłącza wymiennika WT ["] 1 GW 1 GW 1 GW 1 GW 1 GW Powierzchnia wymiennika WT [m²] 1,0 1,5 3,2 4,2 4,6 Pojemność wymiennika WT [ l ] 6,3 9,4 20,1 26,4 28,9 Straty ciśnienia c.o. - WT [mbar] Max. temp. wody c.o. w wymienniku [ C] Max. temp. c.w.u. [ C] Max. ciśnienie wody c.o. [bar] Max. ciśnienie c.w.u. [bar] Wydatek c.w.u. wg DIN ) [l/h] Liczba znamionowa 2) [NL-Zahl] 2,6 4,9 19,0 27,0 35,0 2) tzw = 10 C, tcwu = 45 C, tzco = 80 C Opis Typ Podgrzewacz c.w.u., THERAMAT 150 L EMH F ,00 Podgrzewacz c.w.u., THERAMAT 200 L EMH F ,00 Podgrzewacz c.w.u., THERAMAT 300 L EMH F ,00 Podgrzewacz c.w.u., THERAMAT 400 L EMH F ,00 Podgrzewacz c.w.u., THERAMAT 500L EMH F ,00 Osprzęt na str 57 50

51 EMS (podgrzewacz emaliowany - Solar) GT 01 Opis WyposaŜenie standardowe: Pojemnościowe podgrzewacze EMS o duŝej wydajności ciepłej wody uŝytkowej wykonane z blachy stalowej pokrytej warstwą emalii wg DIN 4753 i posiadają 2 wewnętrzne wymienniki ciepła z rury gładkiej. Zbiorniki te nadają się do systemów wg. DIN 4753 o temperaturze ciepłej wody do 95 C. Pojemność od litrów, modele stojące izolacja PU - 80 mm w płaszczu PCV (RAL 9010) zabezpieczenie przed korozja zapewnia emaliowanie wg. DIN 4753 oraz anoda magnezowa podlegająca okresowej kontroli i wymianie kieszeń na czujnik EMS listwa do mocowania czujników EMS THERAMAT EMS EMS EMS EMS EMS * EMS * Pojemność [l] Waga [kg] * 400 * Wymiary (H/Ø) [mm] 1232/ / / / /750 * 2010/900 * Przyłącza wodne z.w./c.w.u. ["] 1 GZ 1 GZ 1 GZ 1 GZ 1 1 /4 GZ 1 1 /4 GZ Przyłącze cyrkulacji ["] ¾ GZ ¾ GZ ¾ GZ ¾ GZ ¾ GZ ¾ GZ Przyłącza wymiennika WT 1, WT 2 ["] ¾ GZ ¾ GZ ¾ GZ ¾ GZ 1 1 /4 GZ 1 1 /4 GZ Powierzchnia wymiennika WT 1 [m²] 0,6 0,8 1,0 1,2 1,9 1,9 Powierzchnia wymiennika WT 2 [m²] 0,8 1,2 1,5 1,8 2,7 2,9 Max. temp. pracy WT [ C] Max. temp. zasobnika c.w.u. [ C] Max. ciśnienie WT [bar] Max. ciśnienie zasobnika c.w.u. [bar] Wydatek c.w.u. WT 1 wg DIN ) [l/h] Wydatek c.w.u. WT 2 wg DIN ) [l/h] Liczba znamionowa WT 1 [NL-Zahl] 1,2 1,8 2,1 2,5 13,0 13,0 Liczba znamionowa WT 2 [NL-Zahl] 3,6 8,0 11,0 14,0 35,0 41,0 * bez izolacji 2) tzw = 10 C, tcwu = 45 C, tzco = 80 C Opis Typ Podgrzewacz c.w.u., THERAMAT 200 L EMS FE ,00 Podgrzewacz c.w.u., THERAMAT 300 L EMS FE ,00 Podgrzewacz c.w.u., THERAMAT 400 L EMS FE ,00 Podgrzewacz c.w.u., THERAMAT 500 L EMS FE ,00 Podgrzewacz c.w.u., THERAMAT 750L EMS FE * ,00 Podgrzewacz c.w.u., THERAMAT 1000L EMS FE * ,00 * bez izolacji Osprzęt na str 57 51

52 GT 01 SP (zasobniki ciepła) Opis WyposaŜenie standardowe: Stojący zasobnik buforowy SP z blachy stalowej izolacja PU w płaszczu PV Stojący zasobnik buforowy z blachy stalowej z jedną węŝownicą SP oraz z dwoma SP izolacja PU w płaszczu PVC THERAMAT SP SP SP SP * SP SP Pojemność [l] Waga [kg] * 344 * 400 * Wymiary (H/Ø) [mm] 1050/ / / /790 * 2082/750 * 2010/900 * Przyłącza wodne c.o. ["] 8 x 1 1 /4 GZ A1/A6: 1 1 /4 GZ A2-A5: 1 GZ Przyłącza wymiennika WT 1 ["] GZ 1 GZ Przyłącza wymiennika WT 2 ["] GZ Powierzchnia wymiennika WT 1 [m²] ,5 1,6 Powierzchnia wymiennika WT 2 [m²] ,6 Max. temp. pracy WT [ C] Max. temp. zasobnika c.w.u. [ C] Max. ciśnienie WT [bar] Max. ciśnienie zasobnika c.w.u. [bar] Wydatek c.w.u. WT 1 wg DIN ) [l/h] Wydatek c.w.u. WT 2 wg DIN ) [l/h] Liczba znamionowa WT 1 [NL-Zahl] 1,2 1,8 2,1 2,5 13,0 13,0 Liczba znamionowa WT 2 [NL-Zahl] 3,6 8,0 11,0 14,0 35,0 41,0 * bez izolacji 2) tzw = 10 C, tcwu = 45 C, tzco = 80 C Opis Typ Zasobnik buforowy czynnika grzewczego, THERAMAT 200 L SP ,00 Zasobnik buforowy czynnika grzewczego, THERAMAT 300 L SP ,00 Zasobnik buforowy czynnika grzewczego, THERAMAT 500 L SP ,00 Zasobnik buforowy czynnika grzewczego, THERAMAT 1000 L SP * ,00 Zasobnik buforowy czynnika grzewczego THERAMAT 500L z jednym wymiennikiem SP ,00 Zasobnik buforowy czynnika grzewczego THERAMAT 450L z dwoma wymiennikami SP ,00 * bez izolacji 52

53 Podgrzewacze solarne c.w.u. i zasobniki c.o. GT 01 Opis zasobników PS Stojący zasobnik buforowy PS z blachy stalowej, z powiększonymi wielkościami przyłączy hydraulicznych do wszechstronnego zastosowania do róŝnych systemów grzewczych. Idealne do układów w przypadku techniki kondensacyjnej. izolacja 100 mm z gąbki w płaszczu ze skay przyłącza z maskownicami nogi poziomujące Opis podgrzewaczy Solar Pojemnościowe podgrzewacze Solarne ciepłej wody uŝytkowej z dwoma węŝownicami wykonane z blachy stalowej pokrytej warstwą emalii ceramicznej o pojemności od litrów, modele stojące izolacja 100 mm z gąbki w płaszczu ze skay przyłącza z maskownicami nogi poziomujące Zasobnik PS / Podgrzewacz PS Solar 400 Solar PS Solar PS-750 PS-1000 Pojemność [l] Waga [kg] Wymiary (H/Ø) [mm] 1730/ / / / / / /1000 Przyłącza wodne ["] 1 ½ GW 1" GZ 1 GZ 1 ½ GW 1 GZ 1 ½ GW 1 ½ GW Straty postojowe [kwh/24h] 2,5 2,9 3,1 3,6 4,0 Powierzchnia wymiennika WT [m²] --- 1,2/ 1,5 1,2/ 1, ,2/ 1,7 1,9 3,7 Max. temp. wody c.o. [ C] Max. temp. c.w.u. [ C] Max. ciśnienie wody c.o. [bar] Max. ciśnienie wody c.w.u. [bar] Moc przyłączeniowa 1) [kw] Wydatek c.w.u. 1) [l/h] Liczba znamionowa 1) [NL-Zahl] --- 3,5 6, , Wydatek c.w.u. 2) [l/10 min] ) tzw = 10 C, tcwu = 45 C, tzco = 80 C 2) tzw = 10 C, tcwu = 45 C, tzco = 60 C Opis Typ Zasobnik buforowy czynnika grzewczego PS ,00 Zasobnik buforowy czynnika grzewczego PS ,00 Zasobnik buforowy czynnika grzewczego PS ,00 Zasobnik buforowy czynnika grzewczego PS ,00 Podgrzewacz c.w.u. Solar ,00 Podgrzewacz c.w.u. Solar ,00 Podgrzewacz c.w.u. Solar ,00 Anoda elektryczna COREX do podgrzewaczy ,00 53

54 GT 06 Węzeł mieszkaniowy MINISAT Opis Węzeł mieszkaniowy MINISAT słuŝy do zdecentralizowanego podgrzewania c.w.u., rozprowadzenia ciepła na potrzeby c.o. i sposobu regulacji ogrzewania w zaleŝności od indywidualnych potrzeb uŝytkownika. W systemie rozwiązano podgrzewanie wody w układzie przepływowym za pomocą czynnika grzewczego z kotłowni lokalnej lub wymiennikowni. Przez specjalny zawór regulacyjny, kierowane jest ciepło na potrzeby ogrzewania lub produkcję ciepłej wody uŝytkowej. Węzeł mieszkaniowy pozwala uniknąć zjawisku powstawania bakterii, poniewaŝ ciepła woda uŝytkowa jest podgrzewana w procesie przepływowym, specjalny zawór regulacyjny utrzymuje temperaturę podgrzewanej c.w.u. w miejscach czerpania na stałym poziomie. Specjalna nieszokowa konstrukcja płytowego wymiennika ciepła i orurowanie satelity wykonane są ze stali nierdzewnej, a miejsca połączeń uszczelnione płaskimi uszczelkami. Wszystkie przyłącza c.o. c.w.u i zimnej wody wyposaŝone są w armaturę odcinającą. Węzeł mieszkaniowy MINISAT przystosowany jest do zamontowania jednego wodomierza zimnej wody w celu rozliczenia łącznej ilości zuŝycia wody zimnej i c.w.u. oraz kompaktowego licznika ciepła (ciepłomierza) do celów pomiarowo - rozliczeniowych całości energii cieplnej zuŝytej na potrzeby ogrzewania i produkcji c.w.u.. WyposaŜenie standardowe: nieszokowy wymiennik płytowy specjalny zawór membranowy do optymalizacji przepływu czynnika grzewczego w czasie podgrzewania c.w.u. odpowietrznik ręczno- automatyczny zawór regulacyjno-odcinający do nastawy zapotrzebowania ciepła na mieszkanie filtr siatkowy zawory odcinające 7szt płyta nośna orurowanie w całości ze stali nierdzewnej miejsce na wbudowanie licznika ciepła i wodomierza wody zimnej Zalety bezpieczne i oszczędne źródło energii indywidualne ogrzewanie i ciepła woda uŝytkowa w komfortowej ilości 8-14 litrów/ minutę uniwersalne rozwiązanie dla wszystkich systemów ogrzewania (gazowe, olejowe, zdalaczynne, lokalne) współpraca z ogrzewaniem słonecznym energooszczędny system ogrzewania i przygotowania c.w.u. w rozwiązaniu z gazowymi kotłami kondensacyjnymi firmy EWFE - Polonia z Gdańska MINISAT WWZ 25 CięŜar (bez wody) [kg] 15,0 Wymiary (wys. szer. głęb.) [mm] 530 x 310 x 180 Przyłącza wodne [DN] GZ ¾ Max. moc cieplna na c.o. [kw] 8,5 Moc wymiennika c.w.u. [kw] Max. ciśnienie robocze c.o./ c.w.u. [bar] 3/ 10 Zalecana temperatura zasilania c.o. [ C] Wymagana róŝnica ciśnień ( strata ciśnienia wraz z wbudowanym licznikiem ciepła ) [kpa]

55 Węzły mieszkaniowe MINISAT GT 06 Zdjęcie Opis Typ Węzeł mieszkaniowy MINISAT - nieszokowy wymiennik płytowy - specjalny zawór membranowy do optymalizacji przepływu czynnika grzewczego w czasie podgrzewania c.w.u. - odpowietrznik ręczno/ automatyczny - zawór regulacyjno-odcinający do nastawy zapotrzebowania ciepła na mieszkanie - filtr siatkowy -zawory odcinające 7szt - płyta nośna - orurowanie w całości ze stali nierdzewnej - miejsce na wbudowanie licznika ciepła i wodomierza wody zimnej WWZ ,00 Obudowa węzła MINISAT WWZ ,00 Regulator temperatury pokojowej - cyfrowy regulator pokojowy - wskazanie trybu pracy - wskazanie wartości nastawionych - programowanie temperatury dziennej i obniŝonej - program dzienny, tygodniowy oraz urlopowy - wybór trybu pracy (automatyczny, ręczny, stand-by) - korekta temperatury HR 10F ,00 WyposaŜenie : - centralka regulatora pokojowego - siłownik zaworu regulacyjnego - kabel połączeniowy 10m Zawór termostatyczny ½ do mostka cyrkulacyjnego ,00 Układ dynamiczny ¾ Układ dynamiczny 1 Układ dynamiczny 1 ¼ - dwa zawory równowaŝące - membrana Ciepłomierz mechaniczny CF Max 0,6; 1,0; 1,5 m³/ h; DN 15 z kompletem czujników bez śrubunków ,00 168,00 253,00 677,00 PLN Karta M-BUS + 4 wejścia impulsowe dla dodatkowych wodomierzy 120,00 PLN Ciepłomierz ultradźwiękowy ECHO II 0,6; 1,5 m³/ h z kompletem czujników CF ,00 PLN Wodomierz wody zimnej TU 4 1,5 m³/ h 60,00 PLN Wodomierz wody zimnej PE z modułem elektronicznym 1,5 m³/ h 69,00 PLN Elektroniczny moduł impusujący dla wodomierza PE Centrala M-BUS z oprogramowaniem dla 90 ciepłomierzy Centrala M-BUS z oprogramowaniem dla 250 ciepłomierzy 99,00 PLN 2.980,00 PLN 5.980,00 PLN 55

56 GT 01 Osprzęt - neutralizacja kondensatu Neutralizacja Zdjęcie Opis Typ Neutralizator 2-komorowy z granulatem (dla kotłów o mocy do 50 kw) ,00 Neutralizator 6-komorowy (dla kotłów o mocy od 100kW do350 kw) ,00 Granulat do neutralizacji kondensatu (1 kg, wystarcza na 5000 m 3 gazu ziemnego), magnezyt ,30 Granulat do neutralizacji kondensatu ( 1 opakowanie 25 kg wapień) ,00 Granulat do neutralizacji kondensatu z oleju ( 1 opakowanie 1 kg) ,10 Granulat do neutralizacji kondensatu ( 1 opakowanie 50 kg magnezyt) ,00 Pompy kondensatu Zdjęcie Opis Typ Pompa kondensatu ze zbiornikiem kondensatu, z przełącznikiem pływakowym włącz/ wyłącz dla kotłów MICROMAT EC i GWB ,00 Pompa kondensatu KHP 1 ze zbiornikiem kondensatu, z przełącznikiem elektronicznym włącz/ wyłącz dla kotłów MIDIMAT MD ,00 56

57 Osprzęt Osprzęt podgrzewaczy GT 01 Zdjęcie Opis GT 01 Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m ,60 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m ,10 Czujnik temperatury c.w.u. dla RVA QAZ 21, 2 m ,70 Czujnik temperatury c.w.u. dla RVA QAZ 21, 6 m ,90 Zawór 3-drogowy 1 do układu c.o./ c.w.u. dla kotłów GWB ,00 Zawór 3-drogowy 1 do układu c.o./ c.w.u. dla kotłów GWB kvs 12,6 m³/h, ,00 Osprzęt sprzęgła hydrauliczne MAGRA GT 08 Zdjęcie Opis Moc kotła GT 08 Sprzęgło hydrauliczne WST przyłącza mufa 1" Sprzęgło hydrauliczne WST przyłącza mufa 1¼" Sprzęgło hydrauliczne WST przyłącza mufa 1½" Sprzęgło hydrauliczne WST przyłącza mufa 2" Izolacja PU dla WST Izolacja PU dla WST Izolacja PU dla WST Izolacja PU dla WST do 35 kw ,00 do 70 kw ,00 do 105 kw ,00 do 160 kw ,00 ALU F 51,00 Czarna F 43,50 ALU F 72,50 Czarna F 61,50 ALU F 84,00 Czarna F 71,50 ALU F 89,00 Czarna F 76,00 Sprzęgła hydrauliczne powyŝej 160 kw Cennik MAGRA od EWFE Uchwyty naścienne dla sprzęgieł izolowanych typ WST 60-21/ WST ,00 Uchwyty naścienne dla sprzęgieł izolowanych typ WST 80-34/ WST ,00 57

58 GT 01 Osprzęt Osprzęt Zdjęcie Opis Typ Silnik nastawczy z łącznikiem, dwukierunkowy dla mieszaczy 3 -drogowych, obrót 90, 220V, 50 Hz, czas pełnego otwarcia 4 minuty ,00 Zawór mieszający H3G ¾" ,00 Zawór mieszający H3G 1" ,00 Odmulacz Junior ¾" przepływ 1,25 m³/h, pojemność 0,18 l, waga 1,1 kg ,00 Odmulacz Junior 1" przepływ 2 m³/h, pojemność 0,21 l, waga 1,3 kg ,00 Odmulacz Junior 1¼" przepływ 3 m³/h, pojemność 0,25 l, waga 1,4 kg ,00 Odmulacz Junior 1½" przepływ 5 m³/h, pojemność 0,32 l, waga 1,6 kg ,00 Seperator mikropęcherzy do montaŝu poziomego max 10 bar, max. temp 110 C, GW ¾ ", przepływ 1,25 m³/ h Seperator mikropęcherzy do montaŝu poziomego max 10 bar, max. temp 110 C, GW 1", przepływ 2,0 m³/ h SM - 30 AA ,00 SM - 45 AA ,00 Seperator mikropęcherzy do montaŝu poziomego max 10 bar, max. temp 110 C, GW ¾ ", przepływ 3,7 m³/ h Seperator mikropęcherzy do montaŝu poziomego max 10 bar, max. temp 110 C, GW 1 ½", przepływ 5,0 m³/ h Seperator mikropęcherzy do montaŝu pionowego max 10 bar, max. temp 110 C, GW 1 ¼", przepływ 1,25 m³/ h Seperator mikropęcherzy do montaŝu pionowego max 10 bar, max. temp 110 C, GW 1", przepływ 2,0 m³/ h SM - 85 AA ,00 SM AA ,00 SM - 30H AA 075V 115,00 SM - 45H AA 100V 124,00 Większe seperatory mikropęcherzy - ceny na zapytanie. 58

59 Osprzęt GT 05 Zawory do regulacji przepływu Zdjęcie Opis Typ Regulatory przepływu dla ogrzewania max. temperatura pracy 100 C, max. ciśnienie 10 bar DN 15 regulacja przepływu 0,3-1,5 l/min DN 15 regulacja przepływu 0,6-2,4 l/min DN 15 regulacja przepływu 1,0-3,5 l/min DN 15 regulacja przepływu 2,0-8,0 l/min DN 15 regulacja przepływu 3,0-12,0 l/min DN 15 regulacja przepływu 0,6-2,4 l/min DN 15 regulacja przepływu 1,0-3,5 l/min DN 15 regulacja przepływu 2,0-8,0 l/min DN 15 regulacja przepływu 3,0-12,0 l/min DN 20 regulacja przepływu 4,0-15,0 l/min DN 20 regulacja przepływu 8,0-30,0 l/min DN 20 regulacja przepływu 10,0-40,0 l/min GZ ¾" x GW ½" GZ ¾" x GZ ¾" GZ 1" x GZ 1" ,50 18,50 18,50 18,50 18,50 18,50 18,50 18,50 18,50 34,20 34,20 34,20 Regulatory przepływu dla wody uŝytkowej max. temperatura pracy 100 C, max. ciśnienie 10 bar DN 15 regulacja przepływu 1,0-3,5 l/min DN 15 regulacja przepływu 2,0-8,0 l/min DN 15 regulacja przepływu 3,0-12,0 l/min GZ ¾" x GW ½" ,30 21,30 21,30 DN 15 regulacja przepływu 0,6-2,4 l/min DN 15 regulacja przepływu 1,0-3,5 l/min DN 15 regulacja przepływu 2,0-8,0 l/min GZ ¾" x GZ ¾" ,30 21,30 21,30 Regulatory przepływu dla ogrzewania SETTER Baypass SD max. temperatura pracy 100 C, max. ciśnienie 10 bar, gwint wewnętrzny, mosiądz DN 15 regulacja przepływu 2,0-8,0 l/min GW ½" x GW ½" ,80 DN 20 regulacja przepływu 4,0-15,0 l/min DN 20 regulacja przepływu 8,0-30,0 l/min GW ¾" x GW ¾" ,80 86,80 DN 25 regulacja przepływu 6,0-20,0 l/min DN 25 regulacja przepływu 10,0-40,0 l/min GW 1" x GW 1" ,30 90,30 DN 32 regulacja przepływu 20,0-70,0 l/min GW 1¼" x GW 1¼" ,00 DN 40 regulacja przepływu 30,0-120,0 l/min GW 1½" x GW 1½" ,60 DN 50 regulacja przepływu 50,0-200,0 l/min GW 2" x GW 2" ,00 Regulatory przepływu dla ogrzewania SETTER Baypass SD max. temperatura pracy 100 C, max. ciśnienie 10 bar, gwint zewnętrzny, mosiądz DN 20 regulacja przepływu 2,0-8,0 l/min DN 20 regulacja przepływu 4,0-15,0 l/min DN 20 regulacja przepływu 8,0-30,0 l/min GZ 1" x GZ 1" ,80 86,80 86,80 DN 25 regulacja przepływu 6,0-20,0 l/min DN 25 regulacja przepływu 10,0-40,0 l/min GZ 1¼" x GZ 1¼" ,30 90,30 DN 32 regulacja przepływu 20,0-70,0 l/min GZ 1½" x GZ 1½" ,00 59

60 GT 01 Środki antykorozyjne i przeciwzamarzaniu Środki antykorozyjne i przeciwzamarzaniu inhibitory do uzdatniania czynnika grzewczego. Zdjęcie Opis Typ Płyn antykorozyjny INIBAL plus, 1 kg ,00 Płyn antykorozyjny INIBAL plus, 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus, 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) ,00 Wymagana % zawartość INIBALU F w zaleŝności od temperatury zabezpieczenia przed zamarzaniem: Udział procentowy INIBALU F w zładzie % Zabezpieczenie do temperatury C C C C C C C Wymagana ilość środka antykorozyjnego INIBAL plus przy uzdatnianiu czynnika grzewczego winna wynosić 1-2% pojemności zładu: - 1 % instalacja z miedzi i stali, - 2 % instalacje z tworzywa Szersze informacje patrz INFORMACJE TECHNICZNE EWFE 60

61 Regulatory 61

62 GT 01 Regulatory Przegląd produktów - Regulatory System regulacyjny RVA... dla kotłów MHG opcja: RVA (montaŝ w kotle) Stopnie palnika Funkcje dodatkowe Obieg c.w.u. Obieg c.o. 1 Obieg c.o. 2 MoŜliwość rozszeŝenia Obieg grzewczy c.o. RVA CL Bus RVA Bus RVA RVA / RVA E - Bus RVA E Bus Legenda Objaśnienie Opis regulacji 1 2 c.o. 1 4 palnik jednostopniowy palnik dwustopniowy pompa ładująca c.w.u. pompa obiegu bezpośredniego obieg c.o. z mieszaczem kaskada kotłów - zamiast 2-stopniowego palnika istnieje moŝliwość zastosowania 1-stopniowego palnika - zamiast obiegu grzewczego z mieszaczem moŝna zastosować obieg z pompą - przy pomocy programowalnego wyjścia moŝna zrealizować jedną z nastaw funkcji : pompa obiegu grzewczego, pompa cyrkulacyjna c.w.u., zawór elektromagnetyczny c.w.u. - przy układzie kaskadowym na kaŝdy kocioł jest potrzebny RVA... w kaskadzie mogą pracować max. 4 kotły. Pompa obiegu grzewczego pracuje wtedy jako pompa kotła, a obiegi grzewcze muszą być zrealizowane jako RVA lub RVA system regulacyjny moŝe dzięki złączu BUS być rozszerzony do 16 regulatorów Poza opisanymi właściwościami szczególnymi regulator zawiera: - pogodową regulację obiegu kotła i obiegu grzewczego - ładowanie c.w.u. w zaleŝności od temperatury w zasobniku i programu w funkcji czasu - moŝliwość dołączania regulacji pokojowej - w połączeniu z regulatorami pokojowymi: - automatyczne dopasowanie krzywej grzewczej do budynku i zapotrzebowania - moŝliwość włączenia podgrzewacza w priorytecie W zakresie dostawy zawiera się: - okablowanie - zaślepki - czujnik temperatury zewnętrznej (tylko przy regulatorach pogodowych) cyrkulacja c.w.u. pompa solaru E program suszenia jastrycha 62

63 Regulatory GT 01 Regulatory RVA Zdjęcie Opis Typ kotła Regulator pogodowy i kaskady kotłów SET CL 1 - sterowanie kaskadą do 4-palników (dwa kotły MIDIMAT MD 120) - jeden obieg bezpośredni - program i pompa ładująca c.w.u. MIDIMAT MD ,00 wyposaŝenie: czujnik temperatury zewnętrznej czujnik zasilania i powrotu okablowanie do kotła MIDIMAT MD 120 Regulator RVA CL 2 BUS - jeden obieg z mieszaczem lub jeden bezpośredni obieg grzewczy - komunikacja z innymi regulatorami RVA Regulator RVA , Set CL 2, do wbudowania w kotle MIDIMAT MD wyposaŝenie: czujnik temperatury zasilania okablowanie do kotła MIDIMAT MD Regulator RVA , CL 2, do montaŝu w obudowie naściennej wyposaŝenie: czujnik temperatury zasilania MIDIMAT MD Obudowa naścienna , ,00 Regulator pogodowy RVA palnik 1-stopniowy - jeden obieg z mieszaczem lub jeden bezpośredni obieg grzewczy - program i pompa ładująca c.w.u ,00 wyposaŝenie: czujnik temperatury zewnętrznej okablowanie Regulator RVA /380 do montaŝu w obudowie naściennej - sterowanie kaskadą do 4 kotłów kondensacyjnych - jeden obieg bezpośredni Obudowa naścienna ,00 wyposaŝenie: czujnik temperatury zasilania i powrotuj okablowanie Regulator pogodowy RVA palniki 1- lub 2 stopniowe ,00 BUS E wyposaŝenie: - dwa obiegi z mieszaczami lub pompami obiegów bezpośrednich - program i pompa ładująca c.w.u. - komunikacja z innymi regulatorami RVA - program do suszenia jastrychu czujnik temperatury zewnętrznej okablowanie Obudowa naścienna Regulator pogodowy RVA wyłącznie do współpracy z kotłami GWB i HT- wymagana obudowa naścienna Obudowa naścienna ,00 63

64 GT 01 Regulatory Zdjęcie Opis Typ kotła Regulator pogodowy RVA , palniki 1- lub 2 stopniowe BUS E wyposaŝenie: - jeden obieg z mieszaczem lub pompą obieg bezpośredniego - program i pompa ładująca c.w.u. - pompa cyrkulacyjna c.w.u. - podłączenie zaworu elektromagnetycznego do przygotowania c.w.u. - funkcja solaru - komunikacja z innymi regulatorami RVA - program do suszenia jastrychu czujnik temperatury zewnętrznej okablowanie Obudowa naścienna Obudowa naścienna dla jednego regulatora kaskady RVA 47 i jednego regulatora RVA z okablowaniem MIDIMAT MD, EcoStar, GWB 15, 25, 45, ,00 Obudowa naścienna dla jednego regulatora RVA 63 z okablowaniem MIDIMAT MD, GWB 15, 25, 45, ,00 Czujniki Zdjęcie Opis Typ kotła Czujnik temperatury zasilania QAD 26/220 MIDIMAT MD ,90 MIDIMAT MD, Czujnik przylgowy zasilanie/ powrót QAD 21 do RVA ,30 Czujnik temperatury zewnętrznej QAC 31/101 MIDIMAT MD ,70 Czujnik kotła QAZ 21/0720 MIDIMAT MD ,90 MIDIMAT MD, Czujnik temperatury c.w.u. QAZ 21-2m ,70 RVA MIDIMAT MD, Czujnik temperatury c.w.u. QAZ 21-6m ,90 RVA Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m GWB ,60 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m GWB ,10 Czujnik temperatury c.w.u ,50 Czujnik do solaru QAZ /101 RVA ,40 64

65 Regulatory GT 01 Regulatory pokojowe Zdjęcie Opis Typ kotła Regulator pokojowy QAA cyfrowy regulator pokojowy - wskazanie trybu pracy - wskazanie wartości nastawionych - programowanie temperatury dziennej i obniŝonej - program dzienny, tygodniowy oraz urlopowy - wybór trybu pracy (automatyczny, ręczny, stand-by) - korekta temperatury - program czasowy c.w.u. GWB ,00 Zadajnik pokojowy QAA 50 - czujnik temperatury pokoju - korekta temperatury - przełącznik trybu pracy (automatyczny, ręczny, stand-by) - przycisk obecności/ nieobecności MIDIMAT MD ,00 Regulator pokojowy QAA 70 (zastępuje RE 3231) - cyfrowy regulator pokojowy - wskazanie trybu pracy - wskazanie wartości nastawionych - programowanie temperatury dziennej i obniŝonej - program dzienny, tygodniowy oraz urlopowy - wybór trybu pracy (automatyczny, ręczny, stand-by) - korekta temperatury - przycisk obecności/ nieobecności - program czasowy c.w.u. MIDIMAT MD ,50 Regulator pokojowy RE cyfrowy regulator pokojowy - wskazanie trybu pracy - wskazanie wartości nastawionych - programowanie temperatury dziennej i obniŝonej - program dzienny, tygodniowy oraz urlopowy - wybór trybu pracy (automatyczny, ręczny, stand-by) - korekta temperatury - przycisk obecności/ nieobecności MICROMAT EC MIDIMAT HT KKM ,00 Dodatkowy czujnik temperatury jako opcja dla RE 2132 lub QAA 70 Termostat pokojowy RE 2 MICROMAT EC, MIDIMAT HT MICROMAT EC , ,00 Regulator do sterowania układem lub kotłami Zdjęcie Opis Typ kotła Regulator obrotów pompy DR 05 dla sterowania programowalnej róŝnicy T pompy kotłowej SXE przy kotle MIDIMAT HT MIDIMAT HT ,00 65

66 GT 01 Regulatory Regulator do sterowania układem lub kotłami Zdjęcie Opis Typ kotła Regulator pogodowy i kaskady kotłów KKM - sterowanie do 5 kotłów modulowanych - pompa obiegu bezpośredniego - pompa ładująca c.w.u. - optymalizacja mocy - moŝliwość współpracy z regulatorami obiegów grzewczych, wejście ON/ OFF lub sygnałem V wyposaŝenie: - czujnik temperatury zewnętrznej - czujnik temperatury zasilania i powrotu MICROMAT EC MIDIMAT HT ,00 Regulator obiegu mieszacza MR 03 - jeden obieg mieszaczem i jeden obieg bezpośredni - moŝliwość podłączenia dwóch regulatorów pokojowych RE 2132 ( jeden do kotła, drugi do MR 03 obieg z mieszaczem) wyposaŝenie: - czujnik temperatury zasilania - okablowanie - elementy mocujące MICROMAT EC MIDIMAT HT ,00 Regulator pompy obiegu bezpośredniego PR 01 - pompą obiegu bezpośredniego - funkcja priorytetu c.w.u. wyposaŝenie: - czujnik temperatury zasilania - okablowanie - melementy mocujące MICROMAT EC MIDIMAT HT ,00 66

67 System spalinowy 67

68 System spalinowy ATEC Maksymalne długości systemów powietrzno - spalinowych ATEC czopuch - podwójna rura wysokość: 0,3m; długość: 1m bez czopucha Lp. Typ kotła pobór powietrza z kotłowni rura sztywna rura giętka pobór powietrza z zewnątrz (turbo) rura sztywna rura giętka System prowadzony Centrala dachowa po ścianie zewnętrznej (turbo) (turbo) 1 GWB 15 DN 80: 22m DN 80: 19m DN 80: 13m (4) DN 80: 13m (4) DN 80/125: 9m DN 80/125: 9m 2 GWB 25 DN 80: 22m DN 80: 19m DN 80: 22m (4) DN 80: 19m (4) DN 80/125: 15m DN 80/125: 16m 3 GWB 45 DN 80: 22m DN 100: 28m DN 80: 19m DN 100: 25m DN 80: 22m (4) DN 100: 28m DN 80: 19m (4) DN 100: 25m DN 80/125: 21m DN 80/125: 22m 4 GWB 75 DN 80: 21m DN 100: 28m DN 80: 14m DN 100: 28m DN 80: 14m DN 100: 25m DN 80: 10m DN 100: 25m DN 80/125: 17m (6) DN 100/160: 26m (6) DN 80/125: 12m 5 16 H DN 80: 30m DN 80: 30m DN 80: 23m (4) DN 80: 20m (4) DN 80/125: 18m DN 80/125: 13m 6 25 H DN 80: 30m DN 80: 19m DN 80: 19m (4) DN 80: 13m (4) DN 80/125: 13m DN 80/125: 13m 7 16/25 S DN 80: 30m DN 80: 30m DN 80: 23m (4) DN 80: 20m (4) DN 80/125: 18m DN 80/125: 13m 8 25/32 S DN 80: 30m DN 80: 19m DN 80: 19m (4) DN 80: 13m (4) DN 80/125: 13m DN 80/125: 13m 9 Flasch DN 80: 30m DN 80: 19m DN 80: 19m (4) DN 80: 13m (4) DN 80/125: 13m DN 80/125: 13m 10 MIDIMAT MD HT 150 DN 100: 13m DN 125: 33m DN 125: 26m DN 160: 40m DN 125: 14m DN 140: 34m 12 HT 225 DN 160: 40m DN 100: 10m (1) DN 125: 26m (1) DN 140: 30m (1) DN 125/180: 17m (1) (6) DN 100/160: 10m DN 125: 27m DN 160: 40m (1) DN 125: 23m DN 160: 40m (2) (1) Doprowadzenie powietrza DN 125 (wys: 0,3 m / dł. 1 m) (2) Doprowadzenie powietrza DN 160 (wys: 0,3 m / dł. 1 m) (3) Wymiar szachtu 260 x 260 (4) Wymiar szachtu 140 x 140 (5) Wymiar szachtu 160 x 160 (6) Pobór powietrza do spalania max. 5 m na ścianie zewnętrznej Przeliczenia odpowiadają normie DIN EN Temperatury przeliczeniowe dla pełnej mocy kotła. Minimalne wymiary wewnętrzne szachtu dla układów powietrzno - spalinowych. Średnica odprowadzenia spalin DN 80 DN 100 DN 125 DN 160 DN 200 Wymiar szachtu 140 x 140 Ø x 150 Ø x 200 Ø x 220 Ø x 250 Ø

69 System spalinowy ATEC 69

70 GT 01 System spalinowy ATEC System do komina murowanego, DN 80 Zdjęcie Opis Typ kotła Set - Bazowy DN 80/125, DN 80, składający się z: - kolano 87 z rewizją i króćcami pomiarowymi DN 80/125 - rura DN 80/125/0,5m - maskownica DN kolano DN 80 z podporą - rozpórki kominowe (4 sztuki) - zadaszenie komina - czapa, DN 80 Set-Bazowy DN 80/ 125, DN ,00 Set - Bazowy DN 80/125, DN 80, składający się z: - kolano 87 z rewizją DN 80/125 - rura DN 80/125/0,5m - maskownica DN kolano DN 80 z podporą - rozpórki kominowe (4 sztuki) - zadaszenie komina - czapa, DN 80 Set-Bazowy DN 80/ 125, DN 80 * ,00 Odprowadzenie kondensatu z komina z syfonem DN 80/ 125 * ,00 Adapter dla kotła z króćcami pomiar.* * ,00 Adapter dla kotła Flash z króćcami pomiar.* Flash* ,00 Rura DN 80/ 255 mm ,20 Rura DN 80/ 500 mm ,10 Rura DN 80/ 955 mm ,00 Rura DN 80/ 1955 mm ,10 Rozpórki kominowe (3 szt..), DN 80 - DN ,00 Max. wys. dla kotłów (patrz tabela na str. 68) Kolano podwójne 30, DN 80/ ,90 Kolano podwójne 45, DN 80/ ,90 Kolano podwójne 87, DN 80/ ,00 Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,90 Podwójna rura DN 80/125, 955 mm ,30 Podwójna rura DN 80/125, 1955 mm ,00 * Dla kotłów wymagany adapter przyłączeniowy. 70

71 System spalinowy ATEC GT 01 System do komina murowanego, DN 100 Zdjęcie Opis Typ kotła Set - Bazowy DN 80/125, DN 100, składający się z: - kolano 87 z rewizją i króćcami pomiarowymi DN 80/125 - Rura DN 80/ 125/ 500mm - Maskownica DN Kolano DN 80 z podporą - Rozpórki kominowe (4 sztuki) - Redukcja DN 80 /100 - Zadaszenie komina - czapa, DN 100 Set-Bazowy DN 80/ 125, DN ,00 Rura DN 100/ 255 mm ,10 Rura DN 100/ 500 mm ,00 Rura DN 100/ 955 mm ,10 Rura DN 100/ 1955 mm ,00 Rozpórki kominowe (3 szt..), DN 80 - DN ,00 Max. wys. dla kotłów (patrz tabela na str. 68) Kolano podwójne 30, DN 80/ ,90 Kolano podwójne 45, DN 80/ ,90 Kolano podwójne 87, DN 80/ ,00 Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,90 Podwójna rura DN 80/125, 955 mm ,30 Podwójna rura DN 80/125, 1955 mm ,00 71

72 GT 01 System spalinowy ATEC System rury giętkiej do komina murowanego, DN 80 Zdjęcie Opis Typ kotła Set - Bazowy DN 80/ 125, DN 80, składający się z: - kolano 87 z rewizją i króćcami pomiarowymi DN 80/125 - Rura DN 80/ 125/ 500mm - Maskownica DN Kolano DN 80 z podporą - Rozpórki kominowe (4 sztuki) - Zadaszenie komina - czapa, DN 80 Set-Bazowy DN 80/ 125, DN ,00 Set - Bazowy DN 80/125, DN 80, składający się z: - kolano 87 z rewizją DN 80/125 - rura DN 80/125/0,5m - maskownica DN kolano DN 80 z podporą - rozpórki kominowe (4 sztuki) - zadaszenie komina - czapa, DN 80 * Set-Bazowy DN 80/ 125, DN 80 Rura giętka z setem montaŝowym, DN 80/ 10,0 m, z moŝliwością skracania Rura giętka z setem montaŝowym, DN 80/ 12,5 m, z moŝliwością skracania Rura giętka z setem montaŝowym, DN 80/ 15,0 m, z moŝliwością skracania , , , ,00 Rura giętka DN 80/ 50,0 m ,00 Rozpórki kominowe (3 szt..), DN 80 - DN ,00 * Dla kotłów wymagany adapter przyłączeniowy. Kolano podwójne 30, DN 80/ ,90 Kolano podwójne 45, DN 80/ ,90 Kolano podwójne 87, DN 80/ ,00 Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,90 Podwójna rura DN 80/125, 955 mm ,30 Podwójna rura DN 80/125, 1955 mm ,00 72

73 System spalinowy ATEC GT 01 System rury giętkiej do komina murowanego, DN 100 Zdjęcie Opis Typ kotła Set - Bazowy DN 80/125, DN 100, składający się z: - kolano 87 z rewizją i króćcami pomiarowymi DN 80/125 - Rura DN 80/ 125/ 500mm - Maskownica DN Kolano DN 80 z podporą - Rozpórki kominowe (4 sztuki) - Redukcja DN 80 /100 - Zadaszenie komina - czapa, DN 100 Set-Bazowy DN 80/ 125, DN ,00 Rura giętka z setem montaŝowym, DN 100/ 10,0 m, z moŝliwością skracania ,00 Rura giętka z setem montaŝowym, DN 100/ 12,5 m, z moŝliwością skracania ,00 Rura giętka z setem montaŝowym, DN 100/ 15,0 m, z moŝliwością skracania ,00 Rozpórki kominowe (3 szt..), DN 80 - DN ,00 Max. wys. dla kotłów (patrz tabela na str. 68) 73

74 GT 01 System spalinowy ATEC Podłączenia do kotłów/ rury/ kształtki Zdjęcie Opis Typ kotła Cena / EUR / szt. Adapter dla kotła * z króćcami pomiar. * ,00 Adapter dla kotła Flash* z króćcami pomiar. Flash* ,00 Odprowadzenie kondensatu z komina z syfonem DN 80/ 125 * ,00 * Dla kotłów wymagany adapter przyłączeniowy. Kolano podwójne z rewizją 87, DN 80/ ,00 Rewizja prosta, DN 80/ ,20 Kolano podwójne 30, DN 80/ ,90 Kolano podwójne 45, DN 80/ ,90 Kolano podwójne 87, DN 80/ ,00 Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,90 Podwójna rura DN 80/125, 955 mm ,30 Podwójna rura DN 80/125, 1955 mm ,00 74

75 System spalinowy ATEC GT 01 System spalinowy DN 80 Zdjęcie Opis Typ Cena / EUR / szt. Kolano 87 z rewizją, DN ,00 Rewizja, DN ,10 Kolano 30, DN ,20 Kolano 45, DN ,20 Kolano 87, DN ,20 Rura DN 80, 255 mm ,20 Rura DN 80, 500 mm ,10 Rura DN 80, 955 mm ,00 Rura DN 80, 1955 mm ,10 Rozpórki kominowe (3 sztuki.), DN 80 - DN ,00 Czapa kominowa ze stali nierdzewnej, DN 80, Podstawa 330 x 330 mm, L = 470 mm ,00 System spalinowy DN 100 Zdjęcie Opis Typ Cena / EUR / szt. Rura, 255 mm, DN ,10 Rura, 500 mm, DN ,00 Rura, 955 mm, DN ,10 Rura, 1955 mm, DN ,00 Kolano 87 z rewizją, DN ,00 Kolano 30, DN ,60 Kolano 45, DN ,60 Kolano 87, DN ,50 Rewizja, DN ,00 Rozpórki kominowe (3 sztuki.), DN 80 - DN ,00 Czapa kominowa ze stali nierdzewnej, DN 100, Podstawa 330 x 330 mm, L = 470 mm ,00 75

76 GT 01 System spalinowy ATEC System rury giętkiej do komina murowanego, DN 80 Zdjęcie Opis Typ Cena / EUR / szt. Rura giętka z setem montaŝowym, DN 80 z moŝliwością skracania DN 80/ 10,0 m ,00 DN 80/ 12,5 m ,00 DN 80/ 15,0 m ,00 DN 80/ 50,0 m ,00 Rewizja z mocowaniem dla rury giętkiej, DN ,30 Rozpórki kominowe (3 szt..), DN 80 - DN ,00 Złączka dla rury giętkiej DN ,70 Czapa kominowa ze stali nierdzewnej, DN 80, Podstawa 330 x 330 mm, L = 470 mm ,00 Zakończenie komina giętkiego, DN 80, L = 500 mm ,50 Zadaszenie komina - czapa, DN ,00 System rury giętkiej do komina murowanego, DN 80 Zdjęcie Opis Typ Cena / EUR / szt. Rura giętka z setem montaŝowym, DN 100 z moŝliwością skracania DN 100/ 10,0 m ,00 DN 100/ 12,5 m ,00 DN 100/ 15,0 m ,00 Rewizja z mocowaniem dla rury giętkiej, DN ,00 Rozpórki kominowe (3 szt..), DN 80 - DN ,00 Złączka dla rury giętkiej DN ,90 Czapa kominowa ze stali nierdzewnej, DN 100, Podstawa 330 x 330 mm, L = 470 mm ,00 Zakończenie komina giętkiego, DN 100, L = 500 mm ,50 Redukcja DN 100/ ,60 Zadaszenie komina - czapa, DN ,70 76

77 System spalinowy ATEC GT 01 System podwójnej rury DN 80/125 Zdjęcie Opis Typ Cena / EUR / szt. Podłączenie do kotła proste, DN 80/125 z króćcami pomiarowymi ,50 Adapter dla kotła z króćcami pomiar.* * ,00 Adapter dla kotła Flashz króćcami pomiar.* Flash* ,00 Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,90 Podwójna rura DN 80/125, 955 mm ,30 Podwójna rura DN 80/125, 1955 mm ,00 Podwójna rura z głowicą DN 80/125, czarna, L=1050, 650 mm ponad dach ,50 Opierzenie na dach skośny DN 80/125, czarne ,70 Max. wys. (wg. tabeli na str. 68) 10 m Zdjęcie Opis Typ Cena / EUR / szt. Adapter dla kotła z króćcami pomiar.* * ,00 Adapter dla kotła Flashz króćcami pomiar.* Flash* ,00 Podłączenie do kotła 87, DN 80/125 z rewizją i króćcami pomiarowymi ,00 Podłączenie do kotła proste, DN 80/125 z króćcami pomiarowymi i rewizją ,50 Kolano podwójne z rewizją 87, DN 80/ ,10 Rewizja prosta, DN 80/ ,20 Kolano podwójne 30, DN 80/ ,90 Kolano podwójne 45, DN 80/ ,90 Kolano podwójne 87, DN 80/ ,00 Dla kotłów wymagany adapter przyłączeniowy. 77

78 GT 01 System spalinowy ATEC System podwójnej rury DN 80/125 Zdjęcie Opis Typ Cena / EUR / szt. Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,90 Podwójna rura DN 80/125, 955 mm ,30 Podwójna rura DN 80/125, 1955 mm ,00 Podwójna rura z głowicą DN 80/125, czarna, L=1050, 650 mm ponad dach ,50 Podwójna rura z głowicą DN 80/125, ceglasta, L=1050, 650 mm ponad dach ,50 Podwójna rura z głowicą DN 80/125, ceglasta, L=1450, 1100 mm ponad dach ,00 Podwójna rura z głowicą DN 80/125, czarna, L=1450, 1100 mm ponad dach ,00 Opierzenie na dach skośny DN 80/125, ceglaste ,00 Opierzenie na dach skośny DN 80/125, czarne ,00 Opierzenie na dach p.łacki DN 80/ ,00 Adapter do dachówki Klöber, DN 80/125, ceglaste ,10 Adapter do dachówki Klöber, DN 80/125, czarne ,10 Adapter do dachówki Braas, DN 80/125, ceglaste ,50 Adapter do dachówki Braas, DN 80/125, czarne ,50 78

79 System spalinowy ATEC GT 01 System podwójnej rury DN 80/125 prowadzony po ścianie zewnętrznej Zdjęcie Opis Typ Cena / EUR / szt. Podłączenie do kotła 87, DN 80/125 z rewizją i króćcami pomiarowymi ,00 Adapter dla kotła z króćcami pomiar.* * ,00 Adapter dla kotła Flash* z króćcami pomiar. Flash* ,00 Podwójna rura DN 80/125, 955 mm ,30 SET-bazowy DN 80/125 zew. stal nierdz. pomal. na biało wew. PP - podwójna rura DN 125/80/ 0,5 m - maskownica DN Kolano DN 125/80/87 - Rewizja DN 125/ ,00 Podwójna rura DN 80/125, 500 mm, zew. stal nierdz. pomal. na biało wew. PP ,40 Podwójna rura DN 80/125, 955 mm, zew. stal nierdz. pomal. na biało wew. PP ,10 Podwójna rura DN 80/125, 1955 mm, zew. stal nierdz. pomal. na biało wew. PP ,00 SET- montaŝowy DN 125, mm zew. stal nierdz. pomal. na biało wew. PP ,00 Zakończenie podwójnej rury DN 80/125 zew. stal nierdz. pomal. na biało wew. PP ,60 Maskownica DN ,20 Max. wys. (wg tabeli na str 68) 16 m 79

80 GT 01 System spalinowy ATEC System podwójnej rury DN 80/125 prowadzony po ścianie zewnętrznej Zdjęcie Opis Typ Cena / EUR / szt. Rewizja DN 125/ 80 zew. stal nierdz. pomal. na biało wew. PP ,00 Podwójne kolano DN 80/ 125/ 30 pomal. na biało ,50 Podwójne kolano DN 80/ 125/ 45 pomal. na biało ,50 Podwójne kolano DN 80/125/ 87 pomal. na biało ,50 Podwójna rura DN 80/125, 500 mm, pomal. na biało ,40 Podwójna rura DN 80/125, 955 mm, pomal. na biało ,10 Podwójna rura DN 80/125, 1955 mm, pomal. na biało ,00 Uchwyt montaŝowy DN ,00 Zakończenie podwójnej rury DN 80/ ,60 Podwójna rura z głowicą DN 80/125, czarna, L = 1050 mm, 650 mm ponad dach ,00 Podwójna rura z głowicą DN 80/125, ceglasta, L = 1050 mm, 650 mm ponad dach ,00 Maskownica DN ,20 80

81 Kolektory słoneczne SCHOTT - ETC-16 GT 05 WysokopróŜniowy, rurowy kolektor słoneczny SCHOTT ETC 16 Opis WysokopróŜniowy, rurowy kolektor słoneczny ETC 16 składa się z 16 pojedynczych, wzajemnie połączonych rur szklanych i słuŝy do podgrzewania wody przy pomocy światła słonecznego. Kolektor ten moŝe być stosowany zarówno do wspomagania podgrzewania ciepłej wody uŝytkowej jak i do wspomagania ogrzewania. Pojedyncze kolektory mogą być połączone ze sobą max 12 sztuk w celu utworzenia pola kolektorowego. Rury kolektorowe składają się z rury osłonowej i rury absorbera, które bez potrzeby wykonywania zabiegów konserwacyjnych zapewniają długotrwałą szczelność próŝniową a przy tym jednocześnie niezmienną wysoką wydajność i moŝliwość stosowania przez cały rok w całym okresie Ŝywotności eksploatacyjnej. Rury osłonowe zaopatrzone są w zwierciadło z czystego srebra, przez rury absorbera przepływa nośnik ciepła, który nagrzewa się pod wpływem oddziaływania promieniowania słonecznego. Rurowy kolektor próŝniowy ETC 16 przewidziany jest do zamontowania na dachach budynków i nie jest przeznaczony do samodzielnej pracy, tylko jest przewidziany wyłącznie do zamontowania jako element składowy w odpowiednim i fachowo zainstalowanej instalacji grzewczej Dane techniczne Rurowy kolektor próŝniowy ETC 16 Wysokość 1684 mm Szerokość 765 mm Głębokość 100 mm Powierzchnia brutto 1,29 m 2 Powierzchnia aperturowa 0,808 m 2 CięŜar 20 kg Pojemność kolektora 3,5 l Przyłącze rurowe Cu, uszczelnione uszczelką płaską 3/4" Izolacja: wysoka próŝnia 10-6 bar Maksymalne ciśnienie robocze 6 bar Zwierciadło: czyste srebro, współczynnik odbicia ρ 94±1 % Absorber - współczynnik emisji ε 5 ± 2 % Absorber - współczynnik absorpcji α 95±1,0 % Temperatura spoczynkowa powyŝej otoczenia 250 o C Temperatura spoczynkowa przy przyłączu kolektora 180 o C Wydajność cieplna i niezawodność: Norma DIN EN W ramach tego badania w Instytucie dla Techniki Solarnej w Rapperswil (SPF), Szwajcaria, wyznaczono następujące dane charakterystyczne η 0 = 0,773 k 1 = 1,09 k 2 = 0,009 Odporność na gradobicie: dowód - badanie wykonane zgodnie z normą DIN / EN przez Stowarzyszenie Nadzoru Technicznego (TÜV) Nadrenii Oznaczenie zgodności z przepisami Unii Europejskiej Dopuszczalny nośnik ciepła CE /23/EG G-LS (Tyfacor) 81

82 GT 05 Kolektory słoneczne Zdjęcie Opis Typ WysokopróŜniowy kolektor rurowy SCHOTT ETC ,00 Zestaw złączek do połączenia pola kolektorów ETC 16 SET - A ,00 Zestaw węŝy stalowych do podłączenia pola kolektorów SET - M ,00 StelaŜ montaŝowy na 1 moduł ETC 16 do montaŝu pionowego lub na dach płaski SMP ,00 StelaŜ montaŝowy dla 2 modułów ETC 16 do montaŝu pionowego lub na dach płaski SMP ,00 StelaŜ montaŝowy dla 1 modułu ETC 16 do montaŝu na dach skośny - dachówka SMS ,00 StelaŜ montaŝowy dla 2 modułów ETC 16 do montaŝu na dach skośny - dachówka SMS ,00 Zestaw do połączenia stelaŝy montaŝowych SET - P ,00 Seperator mikropęcherzy do montaŝu poziomego max 10 bar, max. temp 180 C, ¾ ", 1,25 m³/ h SM ,00 Seperator mikropęcherzy do montaŝu poziomego max 10 bar, max. temp 200 C, 1 ", 2 m³/ h SM ,00 Regulator RESOL do układów solarnych z 2- czujnikami DELTA Sol BS ,00 Regulator RESOL do układów solarnych z 4- czujnikami DELTA Sol BS Pro ,00 Grupa solarna FV 70 z pompą WILO ST 25/6-3 1,5-6 l / min ,00 Grupa solarna FV 70 z pompą WILO ST 25/6-3 4,0-16 l / min ,00 Grupa solarna FV 70 z pompą WILO ST 25/6-3 8,0-28 l / min ,00 Naczynie przeponowe Zilflex, 25 L Solar Plus 25 P ,00 Naczynie przeponowe Zilflex, 35 L Solar Plus 35 P ,00 Naczynie przeponowe Zilflex, 50 L Solar Plus 50 P ,00 Płyn do układów solarnych Tyfocor 20 L GL-S SF2020R 90,00 Płyn do układów solarnych Tyfocor 30 L GL-S SF2030R 133,00 82

83 Rekuperatory GT 06 Centrale wentylacyjne z odzyskiem ciepła PAUL : warianty sterowania Warianty sterowania Przełącznik Sterowanie manualne 3-stopniowy Standardowe Do współpracy z kominkiem Ze zintegrowanym programem tygodniowym Sterowanie automatyczne Sterowanie siecią BUS Cena katalogowa netto w EUR Typ urządzenia ventos 50 DC climos 100 DC climos 150 DC multi 100 DC multi 150 DC max 100m³/h ( przy 50Pa) x 1.190,00 do 115m³/h bez kanałów x 1.350,00 max 110 m³/h ( przy 100Pa) max 150 m³/h ( przy 150Pa) max 100 m³/h ( przy 100Pa) max 150 m³/h ( przy 100Pa) x 1.890,00 x 1.890,00 x 2.050,00 x 2.130,00 x 2.130,00 x 2.290,00 x 2.460,00 1) x 1.890,00 x 1.890,00 x 2.050,00 x ,00 x 1.995,00 x 2.155,00 x 2.325,00 1) santos 370 DC max 370 m³/h ( przy 100Pa) x 2.080,00 5) santos F 370 DC 4) max 370 m³/h ( przy 100Pa) x 2.700,00 5) atmos 175 DC wykonanie 1 i 3 max 300 m³/h ( przy 150Pa) x 2.540,00 x 2.600,00 x 2.600,00 x 2.760,00 x 2.500,00 1) 5) thermos 200 DC max 200 m³/h ( przy 100Pa) x 3.100,00 1) 5) thermos 300 DC max 300 m³/h ( przy 100Pa) x 3.300,00 campus 500 DC max 600 m³/h ( przy 100Pa) x 4.400,00 x 4.400,00 x 4.560,00 x 1) 5) 4.590,00 x 4.300,00 compakt 360 DC (rekuperator z pompą ciepła) max 350 m³/h ( przy 100Pa) x 9.970,00 5) OdmraŜacz elektryczny wymiennika z własnym sterowaniem Nagrzewnica elektryczna (wtórna ) 569,00 moduł x 2) x 2) x 2) x 2) sterowania w 1,2 kw automatyce ( opcja) 250,50 2,1 kw 316,90 x 3) x 3) x 3) x 3) 6,0 kw 465,00 1) dodatkowa opłata za regulację objętościowego stałego przepływu ( = do współpracy z kominkiem) : 350,00 EUR. 2) odmraŝacz elektryczny wymiennika z własnym sterowaniem jako oprzyrządowanie ( za wyjątkiem ventos 50DC). 3) nagrzewnice elektryczne z wymaganym sterowaniem dostarczane jako oprzyrządowanie - patrz formularze zamówieniowe. 4) dodatkowa wymiana ciepła odzyskiwana z wilgotności. 5) z automatycznym baypasem do pracy letniej. 83

84 WaŜny od Formularz zamówienia GT 06 Centrala wentylacyjna z odzyskiem ciepła WRG-multi 100 DC Centrala wentylacyjna z odzyskiem ciepła WRG-90-multi 100 DC (do 100 m³/h, przy 100 Pa) z izolacją akustyczną i cieplną, obudowa (blacha ocynkowana, malowana proszkowo na biało ) a) ze sterowaniem manualnym (panel sterowniczy z przyciskami foliowymi) z 7-stopniową regulacją obrotów z funkcją szybkiego przewietrzania, funkcja zabezpieczenia wymiennika przed zamarzaniem, wskazanie konieczności wymiany filtrów, praca letnia bez odzysku ciepła (tylko wyciąg lub tylko nawiew), funkcja równowaŝenia przepływów, moŝliwość podłączenia dodatkowego przełącznika obrotów 1.890,00 b) ze sterowaniem manualnym wersja do współpracy z komi: (panel sterowniczy z przyciskami foliowymi) z 7-stopniową regulacją obrotów z funkcją szybkiego przewietrzania, funkcja zabezpieczenia wymiennika przed zamarzaniem, wskazanie konieczności wymiany filtrów, praca letnia bez odzysku ciepła ( nawiew), funkcja równowaŝenia przepływów, moŝliwość podłączenia dodatkowego przełącznika obrotów, wymagane zastosowanie wymiennika gruntowego lub odmraŝacza wymiennika ciepła ,00 drzwi rewizyjne lewo (typ : ❶❷) do góry (typ: ❸❹) Typ budowy : ❶ ❷ ❸ ❹ otwierane na prawo (typ: ❶❷) do dołu (typ: ❸❹) Patrz rys ❶ ❷ ❸ ❹ Box letni 1 szt. 55,00 2 szt. 28,00 Filtr zapasowy G4 dla nawiewu i wyciągu 10 szt. 119,00 Filtr pyłkowy ( antyalergiczny) F8 dla nawiewu 1 szt. 33,00 Zintegrowany moduł programowania czasowego ( program dzienny i tygodniowy) dla wariantu a i b 160,00 Osprzęt Izolowany odmraŝacz wymiennika ciepła DN 160 ze zintegrowanym sterowaniem i filtrem G3 569,00 Nagrzewnica elektryczna 1,2 kw, DN 125 (wtórna) 250,50 Sterowanie do nagrzewnicy elektrycznej (wtórnej) 280,00 Nagrzewnica wodna DN 160-2R, 1,1 kw przy 52 C zasi lania i wydajności 100 m³/h 406,50 5-E Termostat zabezpieczający nagrzewnicy wodnej IP V, -10 do 55 C, ka pilara 6 m długości 115,00 Izolowany boks filtracyjny DN 160 z filtrem G3 127,00 Izolowany boks filtracyjny DN 160 z filtrem G4 129,00 Izolowany boks filtracyjny DN 160 z filtrem F8 157,00 Izolowany boks filtracyjny DN 160 z wkładem filtracyjnym z węgla aktywnego 160,00 Czerpnia powietrza typ E DN 200, z filtrem filcowym G2 i filtrem G4, Nr art ,00 Filtr zapasowy G4 dla czerpni powietrza typ E, Nr art szt. 59,00 Filtr zapasowy F7 dla czerpni powietrza typ E, Nr art szt. 84,00 Mata filteracyjna G2 dla czerpni powietrza typ E, Nr art szt. 7,00 Suchy syfon (ssący stronicowo) d = 40 mm, Nr art ,00 Wszystkie ceny nie zawierają VAT, kosztów transportu i zapakowania Wykonawca: Miejsce dostawy: Zamawiający / faktura: Tel.: Tel.: Tel.: Fax: Fax: Fax: Przewidywany termin dostawy ( termin realizacji do 3-miesięcy) :... Dostawa: Odbiór własny lub spedycja na Ŝyczenie... Wysyłka spedycją EWFE Osoba do prowadzenia uzgodnień: Pani/Pan :... Tel.: Miejscowość, data Podpis osoby upowaŝnionej Pieczątkal Ceny netto w EUR Zastrzega się prawo zmian cen i rozwiązań technicznych 84

85 WaŜny od Formularz zamówienia GT 06 Centrala wentylacyjna z odzyskiem ciepła WRG-multi 150 DC Centrala wentylacyjna z odzyskiem ciepła WRG-90-multi 150 DC (do 150 m³/h, przy 100 Pa) z izolacją akustyczną i cieplną, obudowa (blacha ocynkowana, malowana proszkowo na biało ) c) ze sterowaniem manualnym (panel sterowniczy z przyciskami foliowymi) z 7-stopniową regulacją obrotów z funkcją szybkiego przewietrzania, funkcja zabezpieczenia wymiennika przed zamarzaniem, wskazanie konieczności wymiany filtrów, praca letnia bez odzysku ciepła (tylko wyciąg lub tylko nawiew), funkcja równowaŝenia przepływów, moŝliwość podłączenia dodatkowego przełącznika obrotów 1.995,00 d) ze sterowaniem manualnym wersja do współpracy z kominkiem: (panel sterowniczy z przyciskami foliowymi) z 7-stopniową regulacją obrotów z funkcją szybkiego przewietrzania, funkcja zabezpieczenia wymiennika przed zamarzaniem, wskazanie konieczności wymiany filtrów, praca letnia bez odzysku ciepła ( nawiew), funkcja równowaŝenia przepływów, moŝliwość 1.995,00 podłączenia dodatkowego przełącznika obrotów, wymagane zastosowanie wymiennika gruntowego lub odmraŝacza wymiennika ciepła. C) z automatycznym sterowaniem części sieciowej + sterowanie wentylacją z panelem obsługi komfortowej ze zintegrowanym czujnikiem pomieszczenia, automatyczne i ręczne sterowanie z równowaŝeniem przepływu 2.325,00 drzwi rewizyjne lewo (typ : ❶❷) do góry (typ: ❸❹) Typ budowy : ❶ ❷ ❸ ❹ otwierane na prawo (typ: ❶❷) do dołu (typ: ❸❹) patrz rys ❶ ❷ ❸ ❹ Box letni 1 szt. 55,00 Filtr zapasowy G4 dla nawiewu i wyciągu 2 szt. 26,00 10 szt. 119,00 Filtr pyłkowy ( antyalergiczny) F8 dla nawiewu 1 szt. 33,00 Czy jest wymagany wymiennik gruntowy lub odmraŝacz wymiennika Osprzęt wyłącznie przy sterowaniu automatycznym Osprzęt Sterowanie zaworem klapowym wymiennika gruntowego DN 200, 230 V / 50 Hz 440,00 Regulator stałego strumienia objętości z dwoma czujnikami sensorowymi przepływu 350,00 Sterowanie dla 1-obiegu grzewczego (nagrzewnicy elektrycznej, wodnej lub pompy obiegowej), czujnik temperatury pomieszczenia w panelu obsługi, przy mocy > 2,1 kw - zastosować stycznik lub przekaźnik 280,00 Dodatkowy przełącznik 3-stopniowy (takŝe dla wersji ze sterowaniem manualnym) 30,00 Dodatkowy czyjnik temperatury pomieszczenia 125,00 Dodatkowy panel sterowania komfortowego 235,00 Moduł ograniczenia poboru prądu przy funkcji pracy w Stand-by < 2 W 50,00 Zintegrowany moduł programowania czasowego ( program dzienny i tygodniowy) dla wariantu a i b 160,00 Izolowany odmraŝacz wymiennika ciepła DN 160 z zabezpieczeniami i filtrem G3 sterowanie w automatyce urzadzenia wariant - c) 310,00 Izolowany odmraŝacz wymiennika ciepła DN 160 z zabezpieczeniami i zintegrowanym sterowaniem i filtrem 569,00 G3 wariant - a) i b) Nagrzewnica elektryczna DN 160, o mocy 2,1 kw z wbudowaną ze sterowaniem automatycznym - c) 552,00 grupą zabezpieczeń 2x ograniczniki temperatury STB, czujnik przepływu i temperatury w kanale ze sterowaniem manualnym - a) lub b) 597,00 lub nagrzewnica nagrzewnica wodna DN 160-2R, 1,2 kw przy 52 C zasilania i wydajno ści 145 m³/h zawiera czujnik temperatury w kanale 432,00 5-E Termostat zabezpieczający nagrzewnicy wodnej IP V, -10 do 55 C, ka pilara 6 m długości 115,00 Izolowany boks filtracyjny DN 160 z filtrem G3 127,00 Izolowany boks filtracyjny DN 160 z filtrem G4 129,00 Izolowany boks filtracyjny DN 160 z filtrem F8 157,00 Izolowany boks filtracyjny DN 160 z wkładem filtracyjnym z węgla aktywnego 160,00 Czerpnia powietrza typ E DN 200, z filtrem filcowym G2 i filtrem G4, Nr art ,00 Filtr zapasowy G4 dla czerpni powietrza typ E, Nr art szt 59,00 Filtr zapasowy F7 dla czerpni powietrza typ E, Nr art szt 84,00 Mata filteracyjna G2 dla czerpni powietrza typ E, Nr art szt 7,00 Suchy syfon (ssący stronicowo) d = 40 mm, Nr art ,00 TAK NIE Wszystkie ceny nie zawierają VAT, kosztów transportu i zapakowania Wykonawca: Miejsce dostawy: Zamawiający / faktura: Tel.: Tel.: Tel.: Fax: Fax: Fax: Przewidywany termin dostawy ( termin realizacji do 3-miesięcy) :... Dostawa: Odbiór własny lub spedycja na Ŝyczenie... Wysyłka spedycją EWFE Osoba do prowadzenia uzgodnień: Pani/Pan :... Tel.: Miejscowość, data Podpis osoby upowaŝnionej Pieczątkal Ceny netto w EUR Zastrzega się prawo zmian cen i rozwiązań technicznych 85

86 WaŜny od Formularz zamówienia GT 06 Centrala wentylacyjna z odzyskiem ciepła WRG- santos370 DC/ santosf370 DC Centrala wentylacyjna z odzyskiem ciepła santos 370 DC (do 370 m³/h przy 100 Pa) Wykonanie P 2.080,00 z przełącznikiem 3-stopniowym 1) i elektrycznym baypasem letnim wykonanie L 2.080,00 Centrala wentylacyjna z odzyskiem ciepła santos F 370 DC (do 370 m³/h przy 100 Pa) wykonanie P 2.700,00 z przełącznikiem 3-stopniowym 1) i elektrycznym baypasem letnim z wymiennikiem odzysku ciepła z wilgoci wykonanie L 2.700,00 ze standardowym wymiennikiem (Beipack) Filtr zapasowy G4 dla nawiewu i wyciągu 2 szt. 38,00 Filtr zapasowy G7 dla nawiewu i wyciągu G4 2 szt. 40,00 Czy jest wymagany wymiennik gruntowy lub odmraŝacz wymiennika? Sterowanie 3-stopniowy przełącznik wydajności, z regulacją wydajności krok 1%,elektryczny baypas do pracy letniej, kontrola czystości filtrów, funkcja zabezpieczenia przed zamarzaniem wymiennika Izolowany odmraŝacz wymiennika ciepła DN 160 ze zintegrowanym sterowaniem i filtrem G3 569,00 Osprzęt Nagrzewnica elektryczna 2,0 kw DN 160 ( wtórna, bez sterowania ) 294,00 Sterowanie do nagrzewnicy elektrycznej 2,0 kw 259,00 Nagrzewnica wodna DN 200-2R 479,80 5-E Termostat zabezpieczający nagrzewnicy wodnej IP V, -10 do 55 C, ka pilara 6 m długości 115,00 Izolowany boks filtracyjny DN 160 z filtrem G3 127,00 Izolowany boks filtracyjny DN 160 z filtrem G4 129,00 Izolowany boks filtracyjny DN 160 z filtrem F8 157,00 Izolowany boks filtracyjny DN 160 z wkładem filtracyjnym z węgla aktywnego 160,00 Filtr zapasowy G3 dla boksu filtracyjnego DN ,00 Filtr zapasowy G4 dla boksu filtracyjnego DN ,00 Filtr zapasowy F8 dla boksu filtracyjnego DN ,00 Wkład filtracyjny z węgla aktywnego dla boksu filtracyjnego DN ,00 Czerpnia powietrza typ E DN 200, z filtrem filcowym G2 i filtrem G4, Nr art ,00 Filtr zapasowy G4 dla czerpni powietrza typ E, Nr art szt. 59,00 Filtr zapasowy F7 dla czerpni powietrza typ E, Nr art szt. 84,00 Mata filteracyjna G2 dla czerpni powietrza typ E, Nr art szt. 7,00 Suchy syfon (ssący stronicowo) d = 40 mm, Nr art ,00 TAK NIE Wszystkie ceny nie zawierają VAT, kosztów transportu i zapakowania Wykonawca: Miejsce dostawy: Zamawiający / faktura: Tel.: Tel.: Tel.: Fax: Fax: Fax: Przewidywany termin dostawy ( termin realizacji do 3-miesięcy) :... Dostawa: Odbiór własny lub spedycja na Ŝyczenie :... Wysyłka spedycją EWFE Osoba do prowadzenia uzgodnień: Pani/Pan :... Tel.: Miejscowość, data Podpis osoby upowaŝnionej Pieczątkal Ceny netto w EUR Zastrzega się prawo zmian cen i rozwiązań technicznych 86

87 GT 05 Ogrzewanie podłogowe Zdjęcie Opis Typ Rura PE wysoko usieciowana do ogrzewania podłogowego (w kręgach 200 m ) 17/ 2 mm PE 4017 D 1,16 / mb Szyna do montaŝu rury (w odcinkach 4m) B-50 CS ,09 / mb Klipsy do mocowania rury (opakowanie 500 szt) CL ,00 / op Folia PE do ogrzewania podłogowego 0,2 mm, 100 m²/ rola IF ,00 / rola Taśma brzegowa / deletacyjna (w odcinkach 50 m) RDS IDS ,55 / mb Plastyfikator do betonu 10 kg KDI ,00 / op Rozdzielacz modułowy do ogrzewania podłogowego z tworzywa sztucznego praca w zakresie temp. od -20 do + 90 C uniwersalne przyłącze zasilania i powrotu 1 ½" GZ lub 1'' GW, kaŝda grupa wyposaŝona w zawór regulacyjny na zasilaniu i powrocie ze wskazaniem przepływu, 2 x termometr, 2 x zawór do napełniania i spustu, 2 x odpowietrznik ręczny, 2 x zaślepka, uchwyty montaŝowe 2 gr. 3 gr. 4 gr. 5 gr. 6 gr. 7 gr. 8 gr. 9 gr. 10 gr. 11 gr. 12.gr. 13.gr. 14.gr ,00 151,00 177,00 203,00 229,00 255,00 281,00 307,00 333,00 361,00 389,00 412,00 438,00 Złączki zaciskowe ¾" dla rur z tworzywa ( złączki dla innych rur cena na zapytanie) Ø 16 x 2mm Ø 17 x 2mm Ø 18 x 2mm ,70 3,70 3,70 Szafka do rozdzielacza podtynkowa, drzwiczki lakierowane 2-6 gr gr gr ,00 120,00 130,00 Siłownik na zawór do rozdzielacza, NC, M 30 x 1,5 24 V 230 V ,00 27,00 Moduł MASTER do podłączenia 6 regulatorów i 24 siłowników, NC, NO Moduł MASTER PL do podłączenia 6 regulatorów i 24 siłowników oraz 2 wyjscia bezpotencjalowe do załączenia pompy lub kotła, NC, NO Moduł SB do rozszerzenia modułu MASTER o 4 regulatory i 16 siłowników, NC, NO 24 V; 230V , V ,00 24 V; 230V ,00 TIMER programator tygodniowy, NC, NO 24 V; 230V ,00 Transformator 24 V ,20 Termostat temperatury pomieszczenia RT - EL 5 C - 30 C, NC 230V ,50 87
