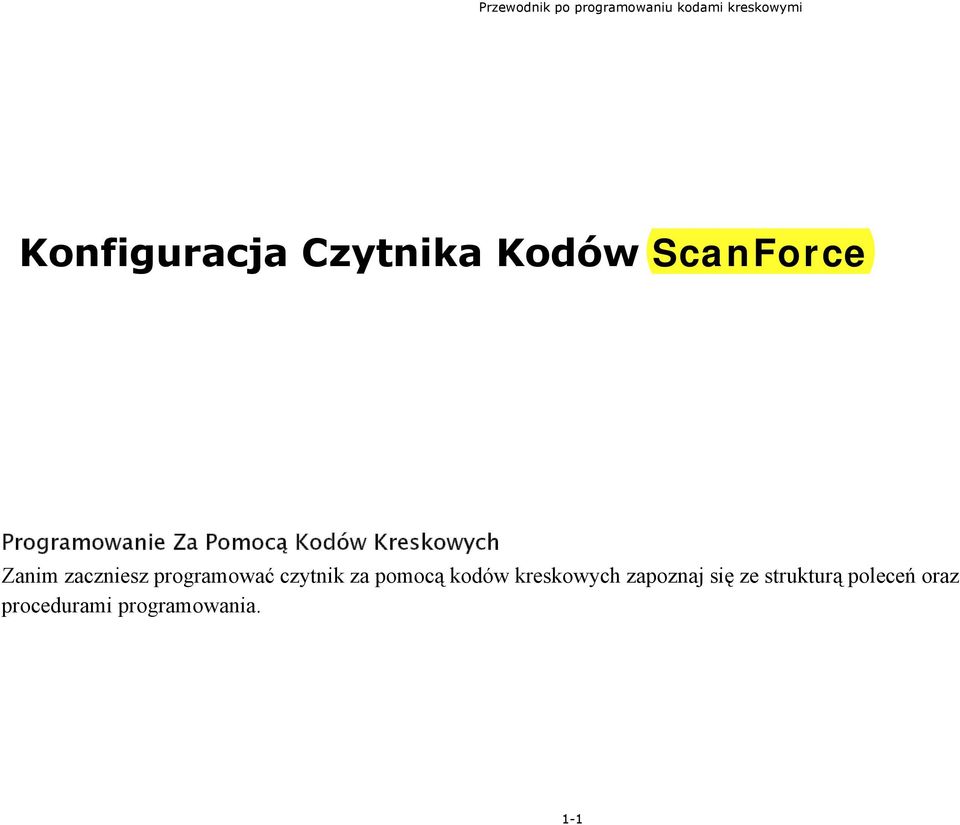

1 Przewodnik po programowaniu kodami kreskowymi Konfiguracja Czytnika Kodów ScanForce Programowanie Za Pomocą Kodów Kreskowych Zanim zaczniesz programować czytnik za pomocą kodów kreskowych zapoznaj się ze strukturą poleceń oraz procedurami programowania. -

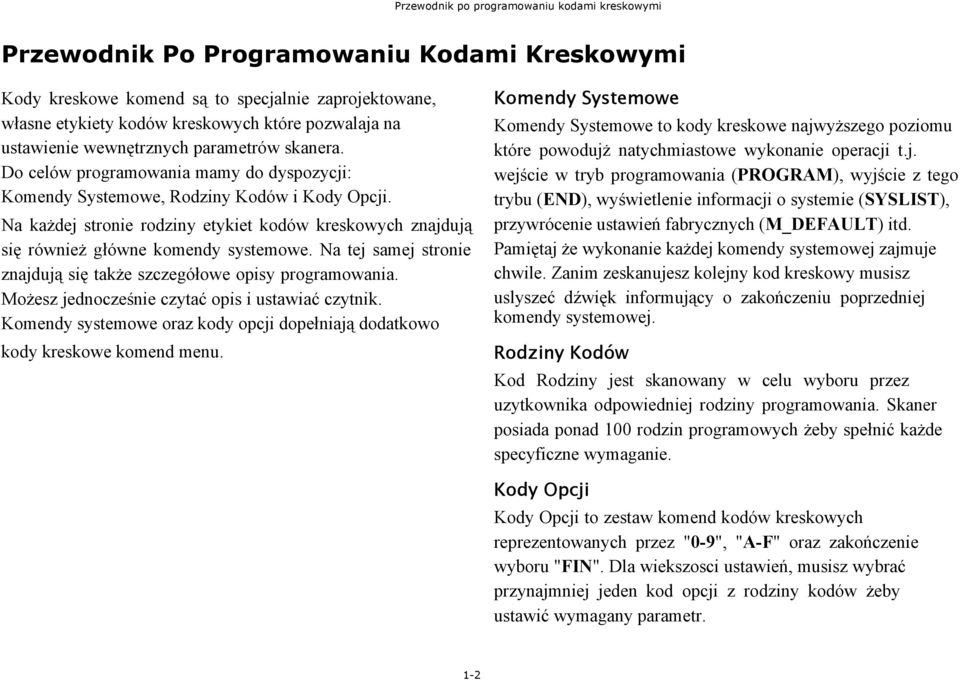

2 Przewodnik po programowaniu kodami kreskowymi Przewodnik Po Programowaniu Kodami Kreskowymi Kody kreskowe komend są to specjalnie zaprojektowane, własne etykiety kodów kreskowych które pozwalaja na ustawienie wewnętrznych parametrów skanera. Do celów programowania mamy do dyspozycji: Komendy Systemowe, Rodziny Kodów i Kody Opcji. Na każdej stronie rodziny etykiet kodów kreskowych znajdują się również główne komendy systemowe. Na tej samej stronie znajdują się także szczegółowe opisy programowania. Możesz jednocześnie czytać opis i ustawiać czytnik. Komendy systemowe oraz kody opcji dopełniają dodatkowo kody kreskowe komend menu. Komendy Systemowe Komendy Systemowe to kody kreskowe najwyższego poziomu które powodujż natychmiastowe wykonanie operacji t.j. wejście w tryb programowania (PROGRAM), wyjście z tego trybu (END), wyświetlenie informacji o systemie (SYSLIST), przywrócenie ustawień fabrycznych () itd. Pamiętaj że wykonanie każdej komendy systemowej zajmuje chwile. Zanim zeskanujesz kolejny kod kreskowy musisz uslyszeć dźwięk informujący o zakończeniu poprzedniej komendy systemowej. Rodziny Kodów Kod Rodziny jest skanowany w celu wyboru przez uzytkownika odpowiedniej rodziny programowania. Skaner posiada ponad rodzin programowych żeby spełnić każde specyficzne wymaganie. Kody Opcji Kody Opcji to zestaw komend kodów kreskowych reprezentowanych przez "-9", "A-F" oraz zakończenie wyboru "". Dla wiekszosci ustawień, musisz wybrać przynajmniej jeden kod opcji z rodziny kodów żeby ustawić wymagany parametr. -

3 Przewodnik po programowaniu kodami kreskowymi Procedury Programowania Po zeskanowaniu kodu kreskowego komendy w celu wyboru odpowiednich parametrów, informacja o wybranych parametrach reprezentowanych przez kody kreskowe komend Przed konfiguracją skanera zapoznaj sie z opisem Komunikatów Dzwiekowych z "Dodatku". Pomoże to w określeniu aktualnego stanu skanera podczas programowania. jest zapisywana w wewnetrzej nieulotnej pamięci skanera. Jeżeli wyłączysz urządzenie, nadal będzie ono przechowywać zaprogramowane opcje. Po włączeniu urządzenia, nie jest potrzebne ponowne programowanie. Pocedury programowania zostaly tak zaprojektowane aby były możliwie najprostrze w użyciu. Wiekszość rodzin programowania używa wyboru przy pomocy pojedynczego skanowania. Niektóre z rodzin mają bardziej Oznaczenia Menu Programowania rozbudowane i szczególowe ustawiania i wymagają wyboru Oznaczenie Opis przez wielokrotne skanowanie, cykliczne skanowanie lub * Fabryczne Ustawienie Domyślne wyboru dwupoziomowego. Każda z procedur jest tu wymieniona K.P. Kategoria Programowania i opisana. : Pojedynczy wybór Jeżeli programowanie wymaga wyboru wielokrotnego, : Wielokrotny wybór cyklicznego lub dwupoziomowego to menu programowania CW : Cykliczny wybór DW : Wybór dwupoziomowy rodziny bedzie oznaczone odpowiednim symbolem Kategorii Programowania (K.P). Taką Kategorie Programowania możesz ( ) Wymagany Kod Opcji szybko znaleźć w tabeli programowania, gdyż jest ona wytłuszczona. [ ] Wybierany Kod Opcji -

4 Konfiguracja Start i zakończenie programowania Kod PROGRAM Informacje o Systemie i Ustawiania Fabryczne Kod SYSLIST Czytnik wejdzie w tryb programowania Czytnik wyśle informacje o wersji oprogramowania (firmware) do komputera przez wybrany interfejs. Na koniec czytnik wyda krótkie dzwieki. Kod END" Kod Czytnik wyjdzie z trybu programowania, a wszystkie ustawione parametry zostaną zapisane do pamięci stałej. Na koniec czytnik wyda krótkie dźwięki. Czytnik przywróci wszystkie programowalne parametery do ustawień fabrycznych. Na koniec czytnik wyda krótkie dzwieki. Czytnik potrzebuje około -ech lub 4-ech sekund czasu na zapisanie parametrów w swojej pamięci po zeskanowaniu kodu "END". W tym czasie NIE MOŻNA wyłączyć czytnika, gdyż może to doprowadzić do skasowania całej konfiguracji urządzenia. -4

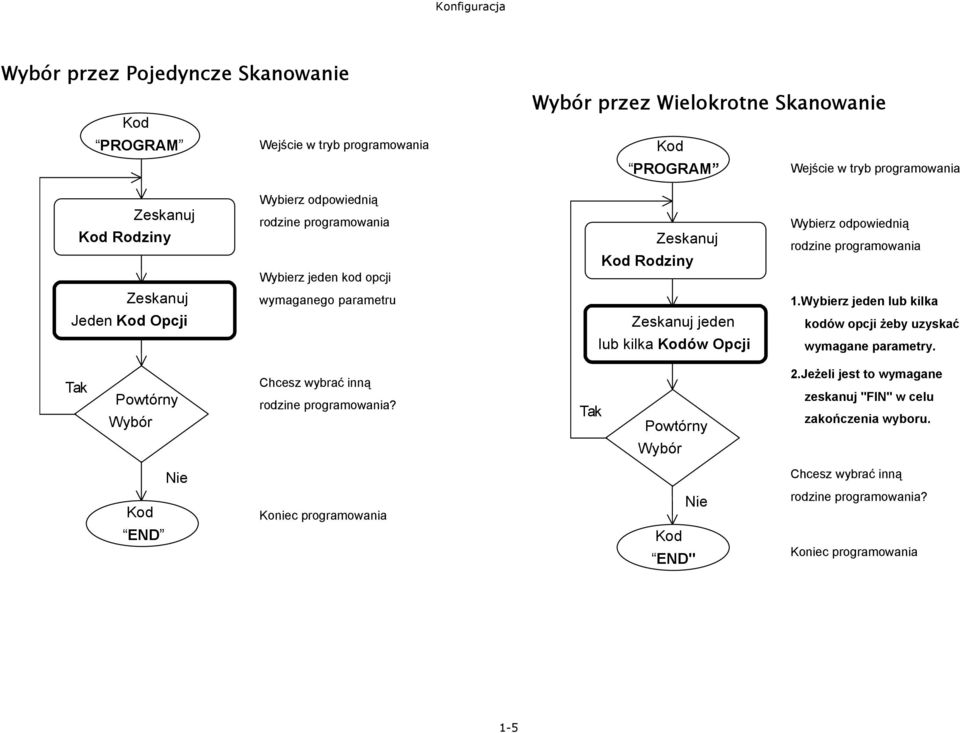

5 Konfiguracja Wybór przez Pojedyncze Skanowanie Kod PROGRAM Wejście w tryb programowania Wybór przez Wielokrotne Skanowanie Kod PROGRAM Wejście w tryb programowania Zeskanuj Kod Rodziny Wybierz odpowiednią rodzine programowania Wybierz jeden kod opcji Zeskanuj Kod Rodziny Wybierz odpowiednią rodzine programowania Zeskanuj Jeden Kod Opcji wymaganego parametru Zeskanuj jeden lub kilka Kodów Opcji.Wybierz jeden lub kilka kodów opcji żeby uzyskać wymagane parametry. Tak Powtórny Wybór Chcesz wybrać inną rodzine programowania? Tak Powtórny.Jeżeli jest to wymagane zeskanuj "" w celu zakończenia wyboru. Wybór Nie Chcesz wybrać inną Kod END Koniec programowania Nie Kod END" rodzine programowania? Koniec programowania -5

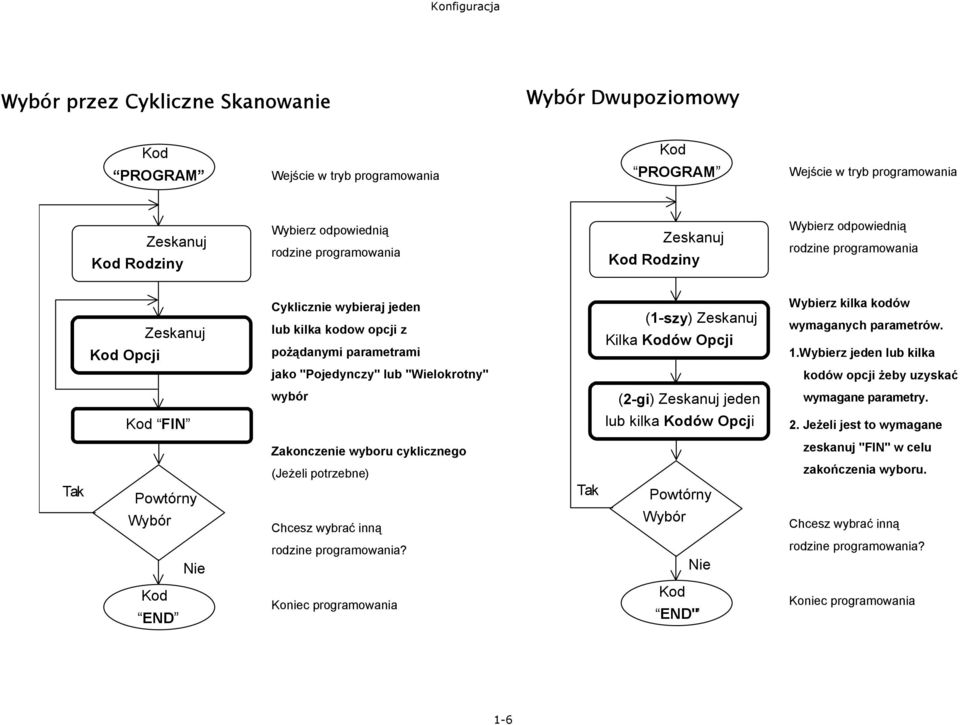

6 Konfiguracja Wybór przez Cykliczne Skanowanie Wybór Dwupoziomowy Kod PROGRAM Wejście w tryb programowania Kod PROGRAM Wejście w tryb programowania Zeskanuj Kod Rodziny Wybierz odpowiednią rodzine programowania Zeskanuj Kod Rodziny Wybierz odpowiednią rodzine programowania Zeskanuj Kod Opcji Cyklicznie wybieraj jeden lub kilka kodow opcji z pożądanymi parametrami (-szy) Zeskanuj Kilka Kodów Opcji Wybierz kilka kodów wymaganych parametrów..wybierz jeden lub kilka jako "Pojedynczy" lub "Wielokrotny" kodów opcji żeby uzyskać wybór (-gi) Zeskanuj jeden wymagane parametry. Kod lub kilka Kodów Opcji. Jeżeli jest to wymagane Zakonczenie wyboru cyklicznego zeskanuj "" w celu Tak Powtórny Wybór Nie (Jeżeli potrzebne) Chcesz wybrać inną rodzine programowania? Tak Powtórny Wybór Nie zakończenia wyboru. Chcesz wybrać inną rodzine programowania? Kod END Koniec programowania Kod END" Koniec programowania -6

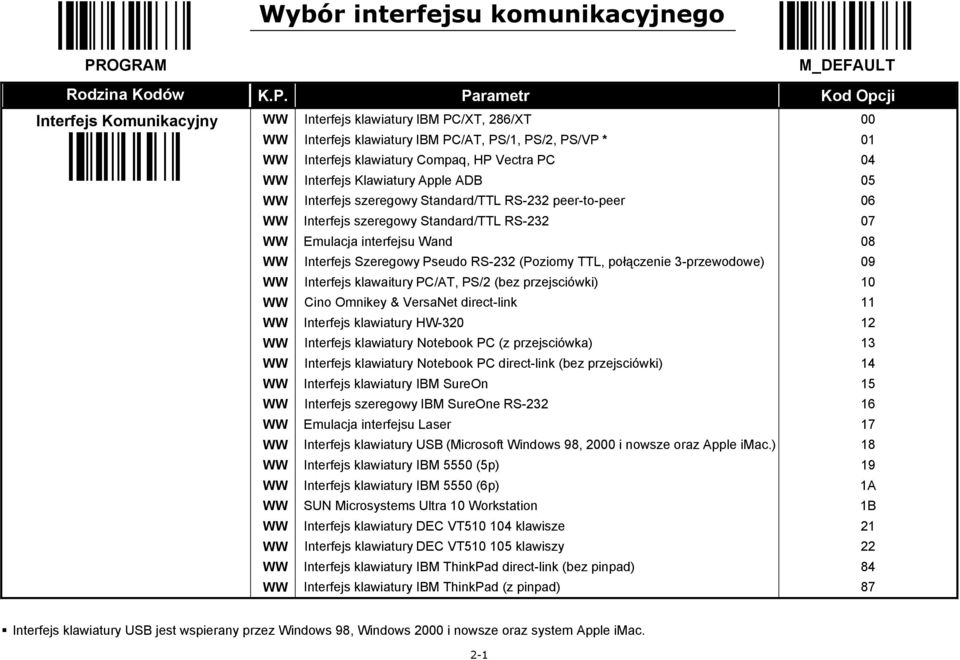

7 Wybór interfejsu komunikacyjnego PROGRAM Rodzina Kodów K.P. Parametr Kod Opcji Interfejs Komunikacyjny Interfejs klawiatury IBM PC/XT, 86/XT Interfejs klawiatury IBM PC/AT, PS/, PS/, PS/VP * Interfejs klawiatury Compaq, HP Vectra PC Interfejs Klawiatury Apple ADB Interfejs szeregowy Standard/TTL RS- peer-to-peer Interfejs szeregowy Standard/TTL RS- Emulacja interfejsu Wand Interfejs Szeregowy Pseudo RS- (Poziomy TTL, połączenie -przewodowe) Interfejs klawaitury PC/AT, PS/ (bez przejsciówki) Cino Omnikey & VersaNet direct-link Interfejs klawiatury HW- Interfejs klawiatury Notebook PC (z przejsciówka) Interfejs klawiatury Notebook PC direct-link (bez przejsciówki) Interfejs klawiatury IBM SureOn Interfejs szeregowy IBM SureOne RS- Emulacja interfejsu Laser Interfejs klawiatury USB (Microsoft Windows 98, i nowsze oraz Apple imac.) Interfejs klawiatury IBM 555 (5p) Interfejs klawiatury IBM 555 (6p) SUN Microsystems Ultra Workstation Interfejs klawiatury DEC VT5 4 klawisze Interfejs klawiatury DEC VT5 5 klawiszy Interfejs klawiatury IBM ThinkPad direct-link (bez pinpad) Interfejs klawiatury IBM ThinkPad (z pinpad) A B Interfejs klawiatury USB jest wspierany przez Windows 98, Windows i nowsze oraz system Apple imac. -

8 PROGRAM Ustawiania Odczytywanych Kodów Definiowane ID Kodu Rodzina Kodów K.P. Parametr Kod Opcji gi Kod Opcji ID Kodu: znak DW Code 8 (domyślnie=b) UCC/EAN-8 (domyślnie=c) UPC-A (domyślnie=a) EAN/JAN/CAN- (domyślnie=f) Codabar/NW-7 (domyślnie=d) Code 9/Code (domyślnie=g) Code 9 (domyślnie=h) Standard/Industrial of 5 (domyślnie=i) Interleaved of 5 (domyślnie=j) Matrix of 5 (domyślnie=k) China Postal Code (domyślnie=l) German Postal Code (domyślnie=m) IATA (domyślnie=o) Code (domyślnie=p) MSI/Plessey (domyślnie=r) UK/Plessey (domyślnie=s) Telepen (domyślnie=t) ID Kodu: znaki DW UPC-E (domyślnie=e) EAN-8 (domyślnie=ff) ( znak) ( znak) ( znak) ( znak) ( znak) ( znak) ( znak) ( znak) ( znak) ( znak) ( znak) ( znak) ( znak) ( znak) ( znak) ( znak) ( znak) [- znaków], [] [- znaków], [] W celu znalezienia wartości hex "znaku" zajrzyj na stronę A- do Tabeli HEX/ASCII. -

9 PROGRAM Ustawienia Odczytywanych Kodów Wysyłanie ID kodu, Typy odczytywanych kodów Rodzina Kodów K.P. Paramer Kod Opcji Wysyłanie ID Wyłączone wysyłanie ID kodu * Włącz wysyłanie prefixu ID kodu Włącz wysyłanie suffixu ID kodu Włącz wysyłanie prefixu i suffixu ID kodu Typy Odczytywanych Kodów CW CW CW CW CW CW CW CW CW Automatyczne rozpoznawanie * Code 8, UCC/EAN-8 UPC-A UPC-E EAN/CAN/JAN- EAN/CAN/JAN-8 Codabar/NW-7 Code 9/Code, HIBC Code 5 Family, IATA Code Pamiętaj: zeskanuj by zakończyć CW Code wybór. Przy wybraniu opcji: CW MSI/Plessey Automatyczne rozpoznawanie", skaner zakończy wybór automatycznie. CW UK/Plessey CW Telepen Jezeli w Twoim zastosowaniu znasz typy odczytywanych kodów, możesz zwiększyć szybkość odczytu i zmniejszyć mozliwość błędnych odczytów przy pomocy ograniczenia typów odczytywanych kodów tylko do tych znanych. Możesz także dodać do wysyłanych danych ID kodu co pozwoli na szybką identyfikacje typu kodu. W celu zapewnienia szybkich i poprawnych odczytów możesz użyć bardziej szczegółowej konfiguracji przy pomocy DataWizard'a. -

10 PROGRAM Ustawienia Odczytywanych Kodów Code 9/Code Rodzina Kodów K.P. Parametr Kod Opcji Ustawienia Code 9 Wybór Standardowego Code 9 jako podstawowy format * Wybór ASCII Code 9 jako podstawowy format Wybór Code (Włoska farmaceutyka) jako podstawowy format Wyłącz wysyłanie stratu/stopu * Włącz wysyłanie startu/stopu Wyłącz wysyłanie poprzedzającego Code * Włącz wysyłanie poprzedzającego Code Wyłącz weryfikowanie sumy kontrolnej MOD 4 * Włącz weryfikowanie sumy kontrolnej MOD 4 Wyłącz wysyłanie sumy kontrolnej Włącz wysyłanie sumy kontrolnej * Wyłącz RS WIDE Code 9 * Włącz RS WIDE Code A B C Code 9 Min. Długość Domyślnie (4) * -Maximum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. Code 9 Max. Długość Domyślnie (99) * 99-Minimum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. Wybór Code 9 ASCII wyłącza Code (obie opcje nie mogą być włączone równocześnie). -4

11 PROGRAM Ustawienia Odczytywanych Kodów Codabar/NW-7 Rodzina Kodów K.P. Parametr Kod Opcji Ustawienia Codabar Standardowy Codabar * Codabar ABC Codabar CLSI Codabar CX Wyłącz wysyłanie znaku startu/stopu * Włącz wysyłanie znaku startu/stopu ABCD/ABCD Włącz wysyłanie znaku startu/stopu abcd/abcd Włącz wysyłanie znaku startu/stopu ABCD/TN*E Włącz wysyłanie znaku statru/stopu abcd/tn*e Wyłącz weryfikacje sumy kontrolnej * Włącz weryfikacje sumy kontrolnej Wyłącz wysyłanie sumy kontrolnej Włącz wysyłanie sumy kontrolnej * A B C Codabar Min. Długość Domyślnie (4) * -Maximum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. Codabar Max. Długość Domyślnie (99) * 99-Minimum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. -5

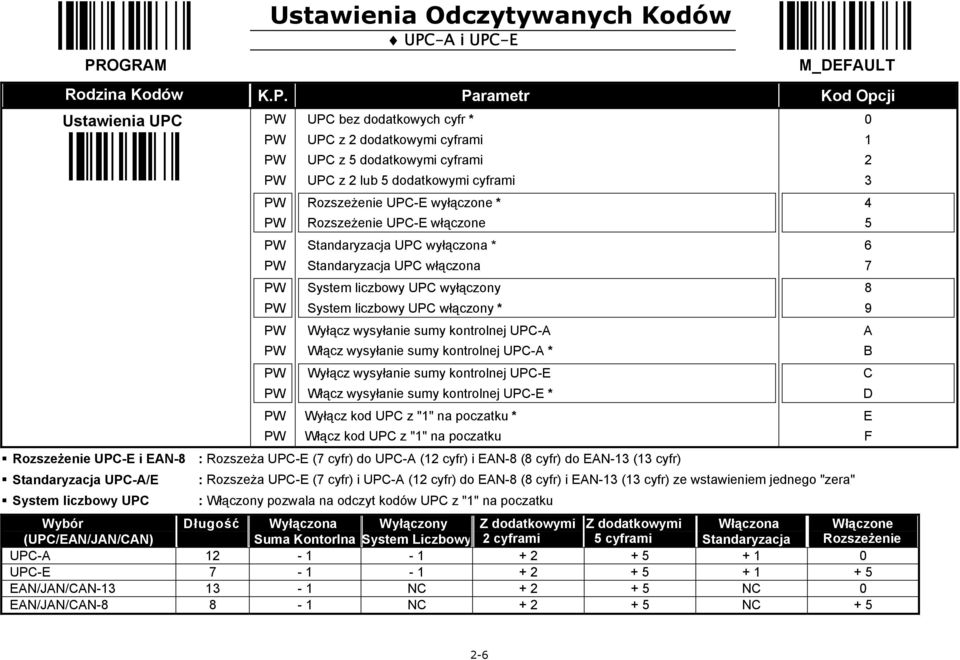

12 PROGRAM Ustawienia Odczytywanych Kodów UPC-A i UPC-E Rodzina Kodów K.P. Parametr Kod Opcji Ustawienia UPC UPC bez dodatkowych cyfr * UPC z dodatkowymi cyframi UPC z 5 dodatkowymi cyframi UPC z lub 5 dodatkowymi cyframi Rozszeżenie UPC-E wyłączone * Rozszeżenie UPC-E włączone Standaryzacja UPC wyłączona * Standaryzacja UPC włączona System liczbowy UPC wyłączony System liczbowy UPC włączony * Wyłącz wysyłanie sumy kontrolnej UPC-A Włącz wysyłanie sumy kontrolnej UPC-A * Wyłącz wysyłanie sumy kontrolnej UPC-E Włącz wysyłanie sumy kontrolnej UPC-E * Wyłącz kod UPC z "" na poczatku * Włącz kod UPC z "" na poczatku A B C D E F Rozszeżenie UPC-E i EAN-8 : Rozszeża UPC-E (7 cyfr) do UPC-A ( cyfr) i EAN-8 (8 cyfr) do EAN- ( cyfr) Standaryzacja UPC-A/E : Rozszeża UPC-E (7 cyfr) i UPC-A ( cyfr) do EAN-8 (8 cyfr) i EAN- ( cyfr) ze wstawieniem jednego "zera" System liczbowy UPC : Włączony pozwala na odczyt kodów UPC z "" na poczatku Wybór Długość Wyłączona Wyłączony Z dodatkowymi Z dodatkowymi Włączona Włączone (UPC/EAN/JAN/CAN) Suma Kontorlna System Liczbowy cyframi 5 cyframi Standaryzacja Rozszeżenie UPC-A UPC-E EAN/JAN/CAN- - NC NC EAN/JAN/CAN NC NC + 5-6

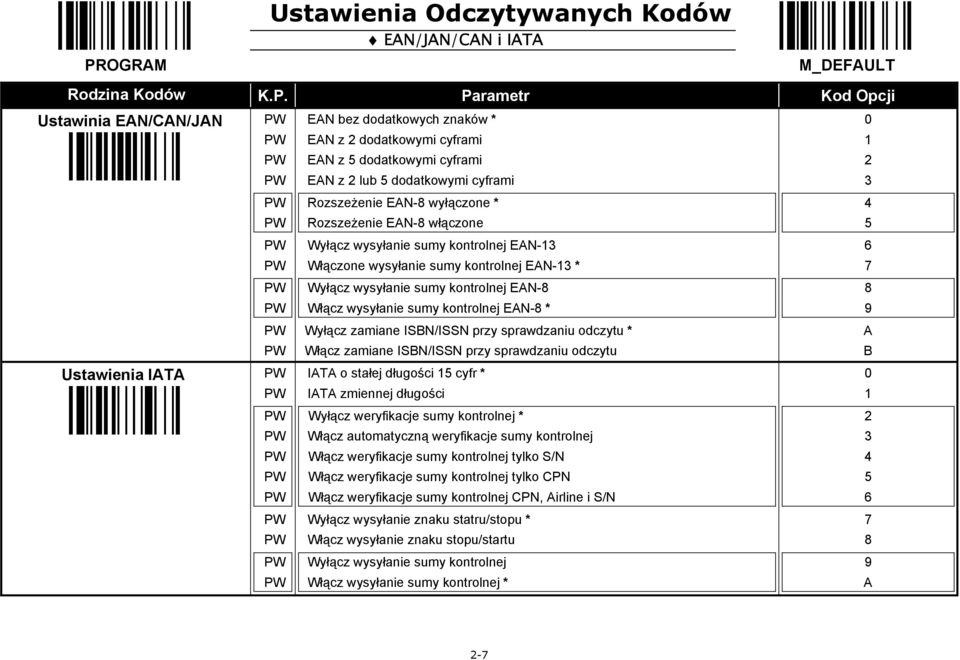

13 PROGRAM Ustawienia Odczytywanych Kodów EAN/JAN/CAN i IATA Rodzina Kodów K.P. Parametr Kod Opcji Ustawinia EAN/CAN/JAN EAN bez dodatkowych znaków * EAN z dodatkowymi cyframi EAN z 5 dodatkowymi cyframi EAN z lub 5 dodatkowymi cyframi Rozszeżenie EAN-8 wyłączone * Rozszeżenie EAN-8 włączone Wyłącz wysyłanie sumy kontrolnej EAN- Włączone wysyłanie sumy kontrolnej EAN- * Wyłącz wysyłanie sumy kontrolnej EAN-8 Włącz wysyłanie sumy kontrolnej EAN-8 * Wyłącz zamiane ISBN/ISSN przy sprawdzaniu odczytu * Włącz zamiane ISBN/ISSN przy sprawdzaniu odczytu A B Ustawienia IATA IATA o stałej długości 5 cyfr * IATA zmiennej długości Wyłącz weryfikacje sumy kontrolnej * Włącz automatyczną weryfikacje sumy kontrolnej Włącz weryfikacje sumy kontrolnej tylko S/N Włącz weryfikacje sumy kontrolnej tylko CPN Włącz weryfikacje sumy kontrolnej CPN, Airline i S/N Wyłącz wysyłanie znaku statru/stopu * Włącz wysyłanie znaku stopu/startu Wyłącz wysyłanie sumy kontrolnej Włącz wysyłanie sumy kontrolnej * A -7

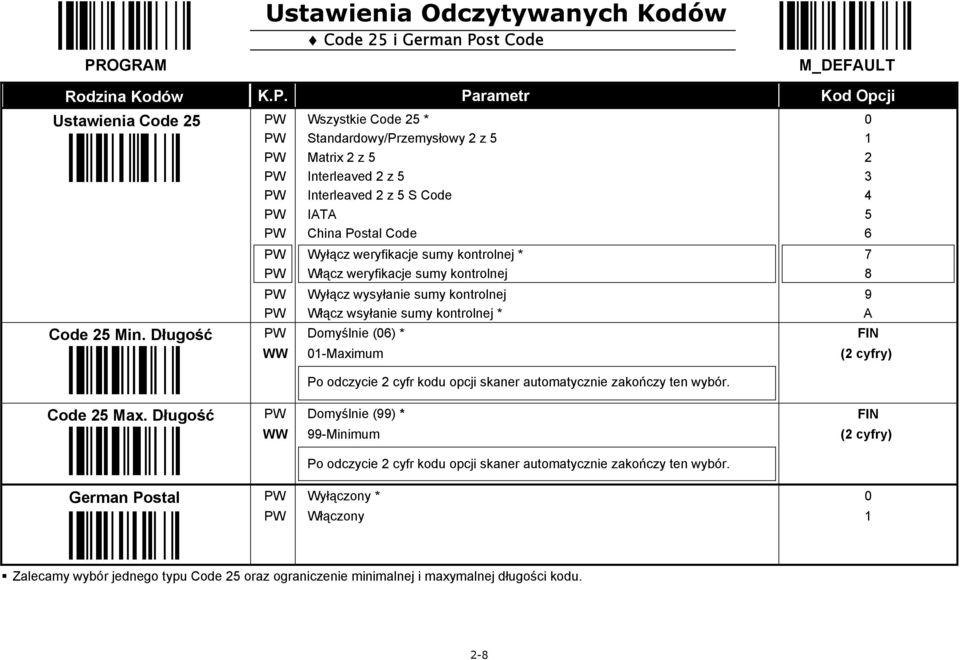

14 Ustawienia Odczytywanych Kodów Code 5 i German Post Code PROGRAM Rodzina Kodów K.P. Parametr Kod Opcji Ustawienia Code 5 Code 5 Min. Długość Wszystkie Code 5 * Standardowy/Przemysłowy z 5 Matrix z 5 Interleaved z 5 Interleaved z 5 S Code IATA China Postal Code Wyłącz weryfikacje sumy kontrolnej * Włącz weryfikacje sumy kontrolnej Wyłącz wysyłanie sumy kontrolnej Włącz wsyłanie sumy kontrolnej * Domyślnie (6) * -Maximum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór A Code 5 Max. Długość Domyślnie (99) * 99-Minimum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. German Postal Wyłączony * Włączony Zalecamy wybór jednego typu Code 5 oraz ograniczenie minimalnej i maxymalnej długości kodu. -8

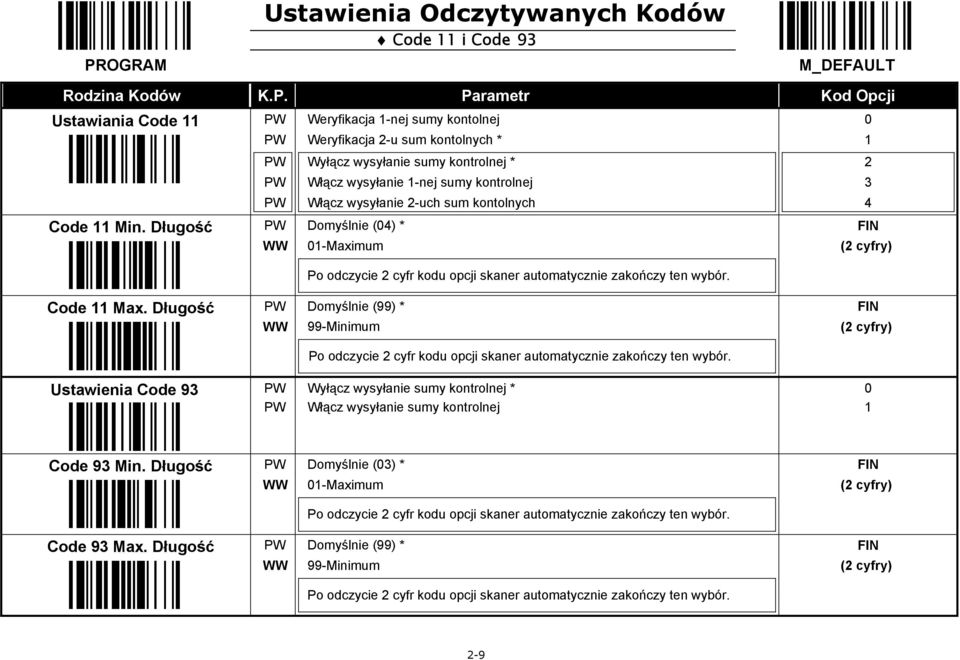

15 PROGRAM Ustawienia Odczytywanych Kodów Code i Code 9 Rodzina Kodów K.P. Parametr Kod Opcji Ustawiania Code Weryfikacja -nej sumy kontolnej Weryfikacja -u sum kontolnych * Wyłącz wysyłanie sumy kontrolnej * Włącz wysyłanie -nej sumy kontrolnej Włącz wysyłanie -uch sum kontolnych 4 Code Min. Długość Domyślnie (4) * -Maximum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. Code Max. Długość Domyślnie (99) * 99-Minimum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. Ustawienia Code 9 Wyłącz wysyłanie sumy kontrolnej * Włącz wysyłanie sumy kontrolnej Code 9 Min. Długość Domyślnie () * -Maximum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. Code 9 Max. Długość Domyślnie (99) * 99-Minimum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. -9

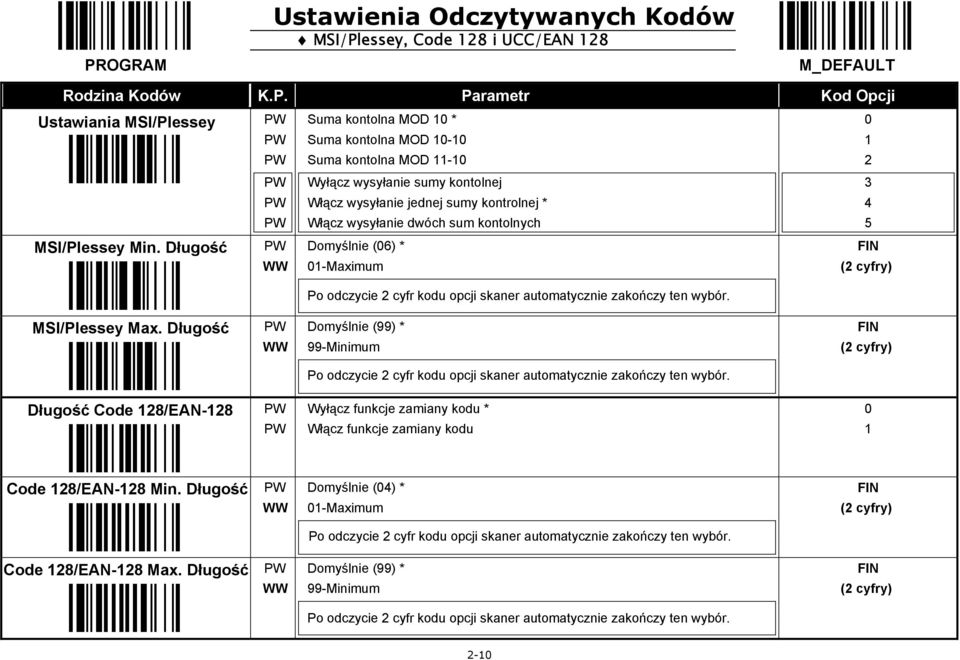

16 PROGRAM Ustawienia Odczytywanych Kodów MSI/Plessey, Code 8 i UCC/EAN 8 Rodzina Kodów K.P. Parametr Kod Opcji Ustawiania MSI/Plessey Suma kontolna MOD * Suma kontolna MOD - Suma kontolna MOD - Wyłącz wysyłanie sumy kontolnej Włącz wysyłanie jednej sumy kontrolnej * Włącz wysyłanie dwóch sum kontolnych 4 5 MSI/Plessey Min. Długość Domyślnie (6) * -Maximum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. MSI/Plessey Max. Długość Domyślnie (99) * 99-Minimum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. Długość Code 8/EAN-8 Wyłącz funkcje zamiany kodu * Włącz funkcje zamiany kodu Code 8/EAN-8 Min. Długość Domyślnie (4) * -Maximum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. Code 8/EAN-8 Max. Długość Domyślnie (99) * 99-Minimum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. -

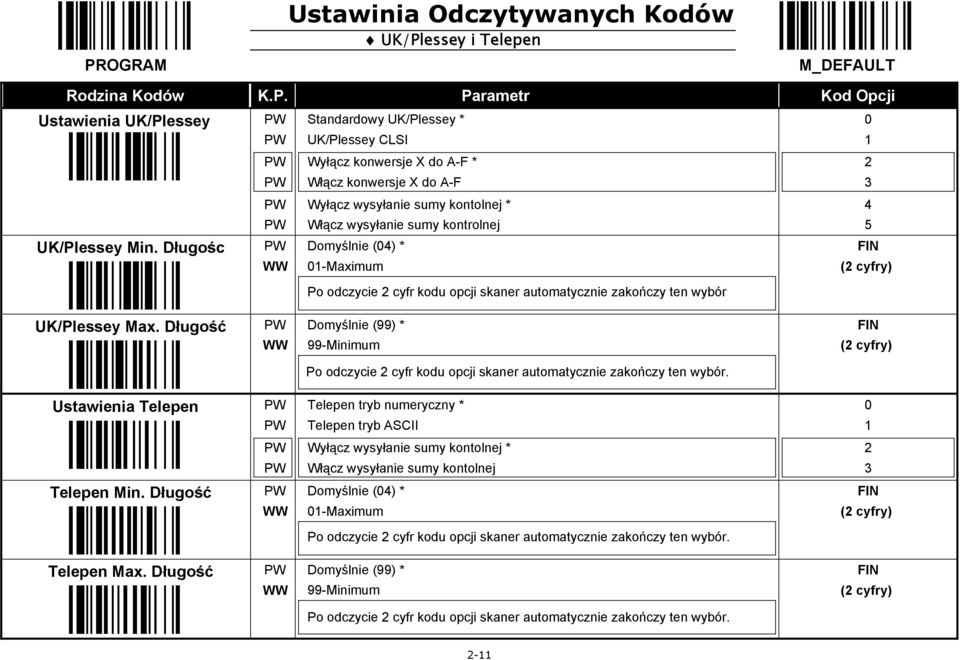

17 PROGRAM Ustawinia Odczytywanych Kodów UK/Plessey i Telepen Rodzina Kodów K.P. Parametr Kod Opcji Ustawienia UK/Plessey Standardowy UK/Plessey * UK/Plessey CLSI Wyłącz konwersje X do A-F * Włącz konwersje X do A-F Wyłącz wysyłanie sumy kontolnej * Włącz wysyłanie sumy kontrolnej 4 5 UK/Plessey Min. Długośc Domyślnie (4) * -Maximum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór UK/Plessey Max. Długość Domyślnie (99) * 99-Minimum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. Ustawienia Telepen Telepen tryb numeryczny * Telepen tryb ASCII Wyłącz wysyłanie sumy kontolnej * Włącz wysyłanie sumy kontolnej Telepen Min. Długość Domyślnie (4) * -Maximum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. Telepen Max. Długość Domyślnie (99) * 99-Minimum Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór. -

18 PROGRAM Interfejs Klawiatury Układ Klawiatury (Język) Rodzina Kodów K.P. Parametr Kod Opcji Układ Klawiatury USA (QWERTY) * Francja (AZERTY) Niemcy (QWERTZ) Anglia (QWERTY) Kanada (QWERTY) Hiszpania (QWERTY) Szwecja/Finlandia (QWERTY) Portugalia (QWERTY) Norwegia (QWERTY) Ameryka Łacińska (QWERTY) Włochy (QWERTY) "Uniwersalny uklad klawiatury" jest dla Holandia (QWERTY) PC/AT, PS/V, PS/ i kompatybilnych w DOS'ie lub środowisku Windows Dania (QWERTY) bez użycia Caps Lock Belgia (AZERTY) Szwajcaria-Niemcki (QWERTY) Islandia (QWERTY) Japonia (DOS/V) Uniwersalny (IBM PC/AT, DOS i Windows) Zajrzyj do tabeli HEX/ASCII w "Dotatku" w celu określenia wartości HEX znaków, symboli i funkcji używanych jako preamble i postamble. W celu ustawienia preable lub postamble jako kod klawisza funkcyjnego musisz włączyć opcje "Emulacja Klawiszy Funkcyjnych" - patrz stona -5 Format Wysyłania Danych Intefejsu Klawiatury: Preamble Dlugość Danych Prefix ID kodu Dane Suffix ID kodu Postamble Record Suffix -5 znaków - cyfr lub znaki zmienna długość lub znaki -5 znaków znak -

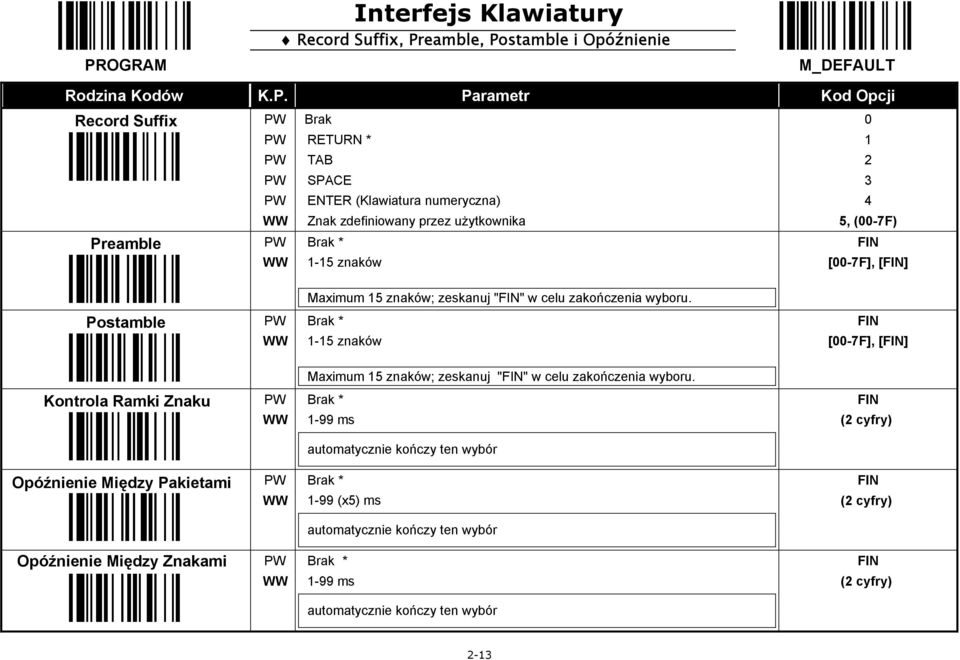

19 PROGRAM Interfejs Klawiatury Record Suffix, Preamble, Postamble i Opóźnienie Rodzina Kodów K.P. Parametr Kod Opcji Record Suffix Brak RETURN * TAB SPACE ENTER (Klawiatura numeryczna) Znak zdefiniowany przez użytkownika 4 5, (-7F) Preamble Brak * -5 znaków [-7F], [] Maximum 5 znaków; zeskanuj "" w celu zakończenia wyboru. Postamble Brak * -5 znaków [-7F], [] Maximum 5 znaków; zeskanuj "" w celu zakończenia wyboru. Kontrola Ramki Znaku Brak * -99 ms automatycznie kończy ten wybór Opóźnienie Między Pakietami Brak * -99 (x5) ms automatycznie kończy ten wybór Opóźnienie Między Znakami Brak * -99 ms automatycznie kończy ten wybór -

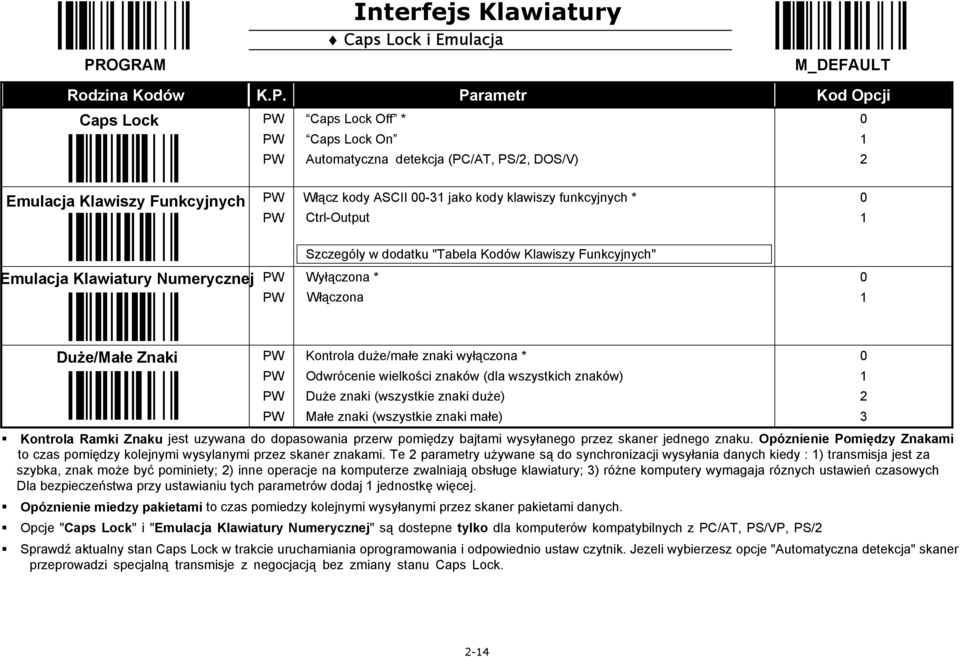

20 PROGRAM Interfejs Klawiatury Caps Lock i Emulacja Rodzina Kodów K.P. Parametr Kod Opcji Caps Lock Caps Lock Off * Caps Lock On Automatyczna detekcja (PC/AT, PS/, DOS/V) Emulacja Klawiszy Funkcyjnych Włącz kody ASCII - jako kody klawiszy funkcyjnych * Ctrl-Output Emulacja Klawiatury Numerycznej Szczególy w dodatku "Tabela Kodów Klawiszy Funkcyjnych" Wyłączona * Włączona Duże/Małe Znaki Kontrola duże/małe znaki wyłączona * Odwrócenie wielkości znaków (dla wszystkich znaków) Duże znaki (wszystkie znaki duże) Małe znaki (wszystkie znaki małe) Kontrola Ramki Znaku jest uzywana do dopasowania przerw pomiędzy bajtami wysyłanego przez skaner jednego znaku. Opóznienie Pomiędzy Znakami to czas pomiędzy kolejnymi wysylanymi przez skaner znakami. Te parametry używane są do synchronizacji wysyłania danych kiedy : ) transmisja jest za szybka, znak może być pominiety; ) inne operacje na komputerze zwalniają obsługe klawiatury; ) różne komputery wymagaja róznych ustawień czasowych Dla bezpieczeństwa przy ustawianiu tych parametrów dodaj jednostkę więcej. Opóznienie miedzy pakietami to czas pomiedzy kolejnymi wysyłanymi przez skaner pakietami danych. Opcje "Caps Lock" i "Emulacja Klawiatury Numerycznej" są dostepne tylko dla komputerów kompatybilnych z PC/AT, PS/VP, PS/ Sprawdź aktualny stan Caps Lock w trakcie uruchamiania oprogramowania i odpowiednio ustaw czytnik. Jezeli wybierzesz opcje "Automatyczna detekcja" skaner przeprowadzi specjalną transmisje z negocjacją bez zmiany stanu Caps Lock. -4

21 PROGRAM Interfejs Szeregowy Record Suffix, Negocjacja i Time Out Rodzina Kodów K.P. Parametr Kod Opcji Ustawienie STX/ETX Wyłącz wysyłanie STX/ETX * Włącz wysyłanie STX/ETX STX/ETX to znaki określające początek i koniec całej ramki danych wysłanej przez interfejs szeregowy Record Suffix Brak CR (DH) * LF (AH) CRLF (DAH) TAB (9H) SPACE (H) EOT (4H) Znak definiowany przez użytkownika ( znak) , (-7F) Preamble Brak * -5 znaków [-7F],[] Maximum 5 znaków; zeskanuj "" w celu zakończenia tego wyboru. Postamble Brak * -5 znaków [-7F],[] Maximum 5 znaków; zeskanuj "" w celu zakończenia tego wyboru. Format Wysyłania Danych Interfejsu Szeregowego: STX Preamble Długośc Danych Prefix ID kodu Dane Suffix ID kodu Postamble ETX Record Suffix znak -5 znaków - cyfry lub znaki zmienna długość lub znaki -5 znaków znak znak -5

22 Konfiguracja PROGRAM Interfejs Szeregowy Prędkość i ramka danych Rodzina Kodów K.P. Parametr Kod Opcji Protokół Negocjacji Wyłączony * RTS/CTS (negocjacja sprzętowa) ACK/NAK (negocjacja programowa) Xon/Xoff (negocjacja programowa) Prędkość (BPS) 8.4K BPS 9.K BPS 96 BPS * 48 BPS BPS 6 BPS BPS 5.K BPS BPS 4 Ramka Danych 8, Brak, * 8, Nieparzyste, 8, Parzyste, 8, Spacja, 8, Znacznik, 8, Brak, 7, Nieparzyste, 7, Spacja, 7, Znacznik, 7, Brak, 7, Nieparzyste, 7, Parzyste, 7, Spacja, 7, Znacznik, A B C D E 7, Parzyste, 7 Czas Ważności Brak ms 5 ms * sek sek 5 sek Definowane prze użytkownika (sek) 4 5 6, Wybór sprzętowej negocjacji RTS/CTS powodujeżze skaner wysyła sygnały RTS (zgłoszenie nadawania) i CTS (gotowy do nadawania) przed zwykłą transmisją danych. Ta opcja gwarantuje niezawodność transmisji danych. Wybór programowej negocjacji ACK/NAK powoduje że skaner czeka sygnał ACK (potwierdzenie) lub NAK (odrzucenie) po każdym wysłaniu danych. Otrzymanie sygnalu NAK powoduje powtórne wysłanie danych aż do otrzymania sygnalu ACK. Czas Ważności to zefiniowane opóźnienie na negocjacje i potwierdzenie lub niepotwierdzenie ze strony komputera. -6

23 Konfiguracja PROGRAM Kontrola Emulacji Wand Polaryzacja Wyjściowa, Sygnał, Margines Czasowy itd Rodzina Kodów K.P. Parametr Kod Opcji Polaryzacja Wyjściowa Poziom wysoki (5Vdc) dla kreski (niski dla spacji) * Poziom niski (Vdc) dla kreski (wysoki dla spacji) Określa poziom napięcia wyjściowego dla kreski i spacji Początkowy Stan Sygnału Poziom wysoki (5Vdc) * Poziom niski (Vdc) Określa początkowy poziom napięcia wyjściowego Margines Czasowy ms 5 ms ms 5 ms 4 5 ms * 5 ms ms Opóźnienie przed wysłaniem danych 6 Wzorzec Czasowy Bardzo krótki Krótki Średni * Długi Stała czasowa dla najwęższej kreski Współczynnik Wąski / Szeroki : * :.5 : Emulacja Code 9 Wyłącz emulacje standardowego Code 9 * Włącz emulacje standardowego Code 9 i pomijanie Włącz emulacje standardowego Code 9 i zamiane [ Pomijanie Code 9 ] : Wybór tej opcji spowoduje zamiane zeskanowanych danych na standardowy Code 9. Każdy przeczytany mały znak zostanie zamieniony na duży. Każdy znak nie należący do standardowego Code 9 będzie pominięty. [ Zamiana Code 9 ] : Każdy znak nie należący do standardowego Code 9 będzie zamieniony na Spacje. -7

24 Konfiguracja PROGRAM Tryb Pracy Tryb Pracy, Ustawieni Dźwięku, Jakość Skanowania Rodzina Kodów P.C. Parametr Kod Opcji Tryb Pracy Skanera SS SS SS SS SS SS SS SS Energooszczędny (małej mocy) Spustowy (zewnętrzne wyzwalanie) * Poziomowy (automatyczne wyłączanie) Alternatywny (cykliczne wyłączanie) Migający (pulsacyjne czytanie) Wymuszony (włączony na stałe) Toggle mode (Repeat reading) Tryb Diagnostyczny (Testowe czytanie) Ustawienie Dźwięku SS SS SS SS SS SS SS SS SS Dźwięk - Wyłączony Ton Niski Ton Średni * Ton Wysoki Ton Bardzo Wysoki Sygnał przy dobrym odczycie przed przesłaniem danych * Sygnał przy dobrym odczycie po przesłaniu danych Sygnał podczas włączania urządzenia * Brak sygnału podczas włączanie urządzenia Jakość Skanowania SS SS Zwykła (standardowa) jakość wydruku * Zła (krytyczna) jakość wydruku Przy wyborze "Złej jakości wydruku" ogranicz też "Odczytywane Typy Kodów" oraz "Min i Max długość kodu" dla każdego typu kodów w celu (Kontrola Jakości Druku) uniknięcia błędnych odczytów. Opcja "Jakość Skanowania" może być przydatna gdy jakość wydruku etykiet kodów kreskowych jest zła. Przełączanie pomiedzy opcjami urządzenie realizuje automatycznie. -8

25 PROGRAM Konfiguracja Tryb Pracy Znak $, Weryfikacja Powtórnego Odczytu Rodzina Kodów K.P. Parametr Kod Opcji Weryfikuj Powtórny Odczyt Wyłączone Natychmiastowo Po krótkim czasie * Po średnim czasie Po długim czasie Wymuszona weryfikacja Redundancja Wyłączona 4 razy raz 5 razy razy * razy Czas Autowyłączenia Krótki (około sek) Średni (około 4 sek) Długi (około 5-6 sek) Bardzo długi (około 7-8 sek) * Praca Pulsacyjna / cyklu pracy * / cyklu pracy /4 cyklu pracy 4/5 cyklu pracy Odczyt kodów w negatywie Wyłączony * Włączon Znak dolara Znak dolara wyświetlany jako "$" * Znak dolara wyświetlany jako "Y" Znak dolara wyświetlany jako " " Opcja "Weryfikuj Powtórny Odczyt" ma zapobiec ponownemu odczytaniu tej samej etykiety kodu w zdefiniowanym, krótkim czasie Redundancja jest to liczba dekodowań etykiety kodu przed jego przesłaniem -9

26 Konfiguracja Tryb Pracy (ScanForce RF) Tryb Pracy, Kasowanie Pamięci, Wysyłanie Danych PROGRAM Rodzina Kodów K.P. Parametr Kod Opcji Tryb Pracy Skanowanie On-Line Skanowanie z własnym zasilaniem Skanowanie w trybie wsadowym * (tylko dla ScanForce RF) Wyczyść Pamięć Skasowanie wszystkich zeskanowanych danych. (tylko dla ScanForce RF) Wyślij Dane Z Pamięci Przesłanie wszystkich zeskanowanych danych z pamięci do komputera poprzez wybrany interfejs (*) (tylko dla ScanForce RF) Podczas procesu konfiguracji ScanForce RF wyjście z tego wyboru realizowane jest przez zeskanowanie "END" i "" Skaner w "Trybie On-Line" działa tak jak skaner stacjonarny Przy pracy w "Trybie Wsadowym" wszystkie zeskanowane dane będą zapisywane w pamięci flash skanera (*): Należy wcześniej wybrać interfejs komunikacyjny oraz podłaczyć odpowiedni przewód transmisyjny -

27 PROGRAM Konfiguracja Tryb Pracy (ScanForce RF) Format Zapisu Danych (ilośc pól, itd) Rodzina Kodów K.P. Parametr Kod Opcji Liczba Pól Domyślnie () * - ( digits) (tylko dla ScanForce RF) Separator Pola Po odczycie cyfr kodu opcji skaner automatycznie zakończy ten wybór TAB (9H) jako domyślny separator * Znak definiowany przez użytkownika ( znak) -7F (tylko dla ScanForce RF) Separator Rekordu CR (DH) jako domyślny separator * Znak definiowany przez użytkownika ( znak) -7F (tylko dla ScanForce RF) Podczas procesu konfiguracji ScanForce RF wyjście z tego wyboru realizowane jest przez zeskanowanie "END" i "" Jako separator możesz wybrać dowolny znak z Tabeli HEX/ASCII -

28 Konfiguracja PROGRAM DataWizard Preamble, Postamble, Długość Danych i Wysyłanie ID kodu Rodzina Kodów K.P. Parametr Kod Opcji Kontrola Długości Danych Wyłączona * Włączona -cyfrowa długość danych Jeżeli dane przekroczą wartość 99, przesłana zostanie cyfrowa dana Wysyłanie ID Wyłączone wysyłanie ID * Włączone wysyłanie prefixu ID Włączone wysyłanie suffixu ID Włączone wysyłanie prefixu i suffixu ID Przekazywania Danych Wyłączone (wymagany odpowiedni format danych) * Włączone (nie wymagany odpowiedni format danych) Jeżeli weryfikacja danych się nie powiedzie wysłane zostaną zeskanowane dane Ustawienie Kolejności Danych Dane wysyłane do komputera: Długość danych, Prefix ID kodu * Dane wysyłane do komputera: Prefix ID kodu, Długość danych DataWizard jest bardzo rozbudowanym systemem opartym na sztucznej inteligencji przygotowanym specjalnie dla naszych czytników. Przy pomocy DataWizard'a możesz przetwarzać zeskanowane dane jeszcze przed ich wysłaniem. Możesz: Wstawiać, Kasować, Weryfikować, Zamieniać, Reorganizować, powtarzać wysyłanie. Daje to możliwość wysyłania danych w określonym przez Ciebie formacie bez modyfikowania ich przy pomocy programu. Ustawinia Preable i Postamble znajdują się na stronie -4 (Interfejs Komunikacyjny) i -5 (Interfejs Szeregowy) Jeżeli "Kontrola Przekazywania Danych" jest wyłączona zeskanowane dane muszą zgadzać się z edytowanym formatem żeby zostały wysłane do komputera Szczegóły dotyczące ustawinia Kolejności Danych znajdują się na stonie - (Format Wysyłanych Danych Interfejsu Klawiatury) oraz na stronie -5 (Format Wysyłanych Danych Interfejsu Szeregowego) -

29 Konfiguracja PROGRAM DataWizard Formatowanie Danych Rodzina Kodów K.P. Parametr Kod Opcji gi Kod Opcji Formatowanie Wyłączone * Jeden wybrany typ kodów Wszystkie typy kodów automatyczne zakończenie Wstawienie DW Wyłączone * Włączone [- znaków], [] -cyfrowy identyfikator pozycji; wstawienie max. znaków pozycja Wstawienie DW Wyłączone * Włączone [- znaków], [] -cyfrowy identyfikator pozycji; wstawienie max. znaków pozycja Wstawienie DW Wyłączone * Włączone [- znaków], [] -cyfrowy identyfikator pozycji; wstawienie max. znaków pozycja Wstawienie 4 DW Włączone * Wyłączone [- znaków], [] -cyfrowy identyfikator pozycji; wstawienie max. znaków Formatowanie jest używane do edycji zeskanowanych danych przed ich wysłaniem do komputera czy terminala. Pozwala na wybranie odpowiedniego typu kodu do formatowania i wielokrotne wstawienie znaku/znaków na wybranej pozycji. Formatowanie działa tylko na zeskanowanych danych bez Preamble, Postamble, STX, ETX, Długości danych, Prefixu/Suffixu ID kodu i Record Suffixu pozycja "Wybór typu kodów" oraz "Wyznaczanie pozycji" opisane jest na stronie -7 Wszystkie wprowadzane "znaki" muszą być zgodne z Tabelą HEX/ASCII która znajduje się w "Dodatku" -

30 Konfiguracja PROGRAM DataWizard Weryfikowanie Danych Rodzina Kodów K.P. Parametr Kod Opcji gi Kod Opcji Weryfikowanie Wyłączone * Jeden wybrany typ kodów automatyczne zakończenie Wszystkie typy kodów Długość Identyfikowanej Danej Wyłączone * Włączone Określa długość identyfikowanych danych do weryfikacji Identyfikowany Znak DW Wyłączony * Włączony [-7F] -cyfrowa pozycja; identyfikowany znak pozycja Identyfikowany Znak DW Wyłączony * Włączony [-7F] -cyfrowa pozycja; identyfikowany znak pozycja Identyfikowany Znak DW Wyłączony * Włączony [-7F] -cyfrowa pozycja; identyfikowany znak pozycja Weryfikator Danych jest używany do zaawansowanej weryfikacji w celu zapewnienia bezbłędnego odczutu i do pracy jako wbudowany filtr wysyłanych danych Wszystkie dane musza spełniać wymagania typu kodu, długości danych i poprawności znaku (do ) na wybranej pozycji. W przeciwnym razie skaner nie wyśle danych do komputera czy terminala a długimi dzwiekami zasygnalizuje błąd weryfikacji danych. Weryfikator danych sprawdza tylko zeskanowane dane, bez Preamble, Postamble, STX, ETX, Długości danych, Prefixu/Suffixu ID kodu i Record Suffixu "Wybór typu kodów" oraz "Wyznaczanie pozycji" opisane jest na stronie -7 Wszystkie wprowadzane "znaki" muszą być zgodne z Tabelą HEX/ASCII która znajduje się w "Dodatku" -4

31 Konfiguracja PROGRAM DataWizard Zmiana Danych Rodzina Kodów K.P. Parametr Kod Opcji gi Kod Opcji Zamiana Wyłączona * Jeden wybrany typ kodów automatyczne zakończenie Wszystkie typy kodów Zmiana DW Wyłączona * Włączona [ -7F ] -cyfrowy identyfikator pozycji; zmieniany znak pozycja Zmiana DW Wyłączona * Włączona [ -7F ] -cyfrowy identyfikator pozycji; zmieniany znak pozycja Zmiana DW Wyłączona * Włączona [ -7F ] -cyfrowy identyfikator pozycji; zmieniany znak Zamiana danych służy do edycji zeskanowanych danych przed ich wysłaniem do kmputera czy termianalu. Pozwala na wybranie określonego typu kodów do zamiany i wielokrotną zamiane znaku na wybranej pozycji. Wszystkie dane muszą spełniać wymagania typu kodu, długości danych i do znakow na sprawdzanych pozycjach. Zamiana danych operuje tylko na zeskanowanych danych, bez Preamble, Postamble, STX, ETX, Dlugosci danych, Prefixu/Suffixu ID kodu i Record Suffixu. "Wybór typu kodów" oraz "Wyznaczanie pozycji" opisane jest na stronie -7 Wszystkie wprowadzane "znaki" musza byc zgodne z Tabela HEX/ASCII która znajduje sie w "Dodatku" pozycja -5

32 Konfiguracja PROGRAM DataWizard Organizer Danych Rodzina Kodów K.P. Parametr Kod Opcji gi Kod Opcji Organizer Wyłączony * Jeden wybrany typ kodów automatyczne zakończenie Wszystkie typy kodów Organizacja DW Wyłączona * Włączona -cyfrowy identyfikator pozycji; Ustawinie danych Do przodu/do tyłu kierunek (W przód) * (W tył) Organizacja DW Wyłączona * Włączona -cyfrowy identyfikator pozycji; Ustawinie danych Do przodu/do tyłu kierunek (W przód) * (W tył) Włącz / Wyłącz DW Wysyłaj dane bez danych na zidentyfikowanej pozycji * Wysyłaj dane łącznie z danymi na zidentyfikowanej pozycji Organizer jest używany do edycji zeskanowanych danych przed ich wysłaniem do komputera czy terminala. Pozwala na wybranie odpowiedniego typu kodu i przesunięcie maxymalnie znaków z określonych pozycji do przodu lub do tyłu. Pozwala także na wysyłanie lub pomijanie danych z ustawionej pozycji. Zapoznaj sie z przykładem ze strony -7. Organizer operuje tylko na danych, bez Preamble, Postamble, STX, ETX, Długości danych, Prefixu/Suffixu ID kodu i Record Suffixu. "Wybór typu kodów" oraz "Wyznaczanie pozycji" opisane jest na stronie -7 Wszystkie wprowadzane "znaki" muszą być zgodne z Tabelą HEX/ASCII która znajduje się w "Dodatku" -6

33 Konfiguracja Wybór typu kodów Możesz wybrać jeden lub wszystkie typy kodów do pracy z DataWizard. Zeskanowanie "" wybiera wszystkie typy kodów. Jeżeli chcesz wybrać tylko jeden typ kodów kreskowych, wybierz odpowiednią opcje z poniższej listy: UPC-E : UPC-A : EAN/CAN/JAN-8 : 5 EAN/CAN/JAN- : 4 Code : 7 Wyznaczanie Pozycji [Formatowanie Danych] Telepen : Code 8 : UCC/EAN 8 : Code 9 : 7 Code 9 : 9 Przykład wyznaczania pozycji do wstawienia znaku dla 5-cio znakowego ciągu danych: Codabar/NW-7 : 6 Code 5 Family : 8 Code : UK/Plessey : MSI/Plessey : X X X X X 4 5 [Weryfikacja, Formatowanie, Zmiana, Organizacja Danych] Przykład wyznaczania pozycji identyfikowanego znaku dla -sto znakowego ciągu danych: X X X X X X X X X X X Przykład Jeżeli twoją etykietą kodu jest Interleaved z 5 który zawiera 6-cyfr informacji, 6-cyfr numeru seryjnego i 4-cyfry ceny jednostkowej, ustaw skaner w ten sposób bez modyfikacji w oprogramowaniu: W DataWizard ustaw odczytywanie tylko kodów Interleaved z 5 Sprawdzaj czy kod jest 6-cyfrowy Pozwól na przesłanie tylko kodow zaczynających się na "9" Ustaw suffix na "TAB" po każdym z członów kodu W danych zamień "9" na "A" Numer seryjny powinien być poprzedzony "SN" W cenie jednostkowej powinny być pominięte pierwsze cyfry Testowy kod : Wysyłany kod : A85[TAB]SN456[TAB]76[TAB] Procedura Programowania [Weryfikowanie Danych] Zeskanuj "Program" aby rozpocząć programowanie. Odczytaj "Weryfikator" i ustaw "Jeden wybrany typ kodów" na 8 (Interleaved z 5). Zeskanuj "Długość Identyfikowanej Danej" i ustaw na 6. Odczytaj "Identyfikowany Znak " i ustaw pozycje na "" a następnie ustaw identyfikowany znak na 9 (wartość hex "9"). -7

34 Konfiguracja [Formatowanie Danych] Zeskanuj "Formatowanie", ustaw "Jeden wybrany typ kodów" na "8". Odczytaj "Wstawienie " i ustaw pozycje na "6", wstawiany znak na 9 (watość hex "TAB"), 5 (wartość hex "S"), 4E (wartośc hex "N"). Zeskanuj "Wstawienie " i ustaw pozycje na "", wstawiany znak na 9. Na koniec odczytaj kod (Finish) żeby zakończyć ten wybór. Zeskanuj "Wstawienie " i ustaw pozycje na 6, wstawiany znak na 9. Na koniec odczytaj kod (Koniec) żeby zakończyć ten wybór. [Ważna Informacja] Kolejność wykonywanych zadań przez DataWizard przedstawia się w ten sposób: Weryfikacja >> Formatowanie >> Zamiana >> Organizacja Ustawiając pozycje w Organizerze musisz brać pod uwagę zmiany które zaszły w wyniku działań Formatowania. [Zmiana Danych] Zeskanuj "Zamiana" i ustaw "Jeden wybrany typ kodów" na "8". Odczytaj Zmiana i ustaw pozycje na, zamieniany znak na 4 (wartośc hex "A"). [Organizer Danych] Zeskanuj "Organizer" i ustaw "Jeden wybrany typ kodów" na 8. Odczytaj "Organizacja " i ustaw pozycje na 6, a następnie kierunek na (do przodu). Zeskanuj "Organizacja " i ustaw pozycje n 7, a następnie kierunek na (do tyłu). Odczytaj END (Wyjdź) żeby zakończyc programowanie. -8

35 Dodatek Tabela Kodów Klawiszy Funkcyjnych Nr. ANSI ASCII Funkcja Nr. ANSI ASCII Funkcja NUL H ZAREZERWOWANE 6 DLE H F7 SOH H CTRL (Lewy) 7 DC H F8 STX H ALT (Lewy) 8 DC H F9 ETX H SHIFT 9 DC H F 4 EOT 4H CAPS LOCK DC4 4H CTRL (Prawy) 5 ENQ 5H NUM LOCK NAK 5H ALT (Prawy) 6 ACK 6H ESC SYN 6H INS (Insert) 7 BEL 7H F ETB 7H DEL (Delete) 8 BS 8H + (Numeric Pad) 4 CAN 8H HOME 9 HT 9H TAB 5 EM 9H END LF AH F 6 SUB AH PAGE UP VT BH F 7 ESC BH PAGE DOWN FF CH F4 8 FS CH UP CR DH ENTER (Carriage Return) 9 GS DH DOWN 4 SO EH F5 RS EH LEFT 5 SI FH F6 US FH RIGHT Chcąc emulować powyższe klawisze funkcyjne, zaprogramuj skaner odpowiednią wartością hex kodu ASCII oraz włącz "Emulacje Klawiszy Funkcyjnych". Niektóre z funkcji do prawidłowej pracy wymagają wyłączenia klawisza NumLock. A-

36 Dodatek Wprowadzanie kodów ASCII Do konfiguracji definiowanych parametrów skanera przy pomocy menu programowania, skaner oczekuje wartosci ASCII w fromacie HEX. Szczególy w tabeli "HEX/ASCII" Przykład: Jeżeli chcesz żeby skaner wysłał zeskanowane dane poprzedzone znakiem dolara, musisz ustawic Preamble na $. Procedura programowania: Zeskanuj komende systemową PROGRAM żeby wejść w tryb programowania. Odczytaj kod rodziny PREAMBLE. Zgodnie z tabelą Hex/ASCII, wartość hex znaku "$" to 4. Zeskanuj kod opcji. Odczytaj kod opcji 4. Zeskanuj komende systemowa (Koniec) w celu wyjścia z ustawiania Preamble. Odczytaj komende systemowa END żeby zakończyć programowanie. TABELA HEX/ASCII NUL DLE P ` p SOH DC! A Q a q STX DC " B R b r ETX DC # C S c s 4 EOT DC4 $ 4 D T d t 5 ENQ NAK % 5 E U e u 6 ACK SYN & 6 F V f v 7 BEL ETB ' 7 G W g w 8 BS CAN ( 8 H X h x 9 HT EM ) 9 I Y i y A LF SUB * : J Z j z B VT ESC + ; K [ k { C FF FS, < L \ l D CR GS - = M ] m } E SO RS. > N ^ n ~ F SI US /? O _ o DEL Przykład : ASCII A HEX 4 ; ASCII a 6 : Starszy bajt wartości HEX : Młodszy bajt wartości HEX A-

37 Dodatek Lista Komend 4 A Informacje o systemie 4 B Interfejs klawiatury PC/AT, PS/ 4 Wywoływanie 4 4 C 4 Ustawienia fabryczne D Zamiennik klawiatury Odłączanie E F Interfejs szeregowy RS Parowanie PROGRAM Interfejs klawiatury USB (Koniec) 4 5 END (Wyjdź) Interfejs szeregowy USB A-

38 Dodatek Lista Komend C 5 Wybór Interfejsu Komunikacyjnego PROGRAM Codabar Min. Długość Code Min. Długość Code8/EAN-8 Max.Długość C (Finish) Codabar Max. Długość Code Max. Długość Ustawienia UK/Plessey C END (Exit) C4 54 ID kody : znak 64 Ustawienia UPC 74 Ustawienia Code 9 84 UK/Plessey Min. Długość C5 55 ID kodu: znaki 65 Ustawienia EAN/CAN/JAN 75 Code 9 Min. Długość 85 UK/Plessey Max. Długość C6 56 Wysyłanie ID kodu 66 Ustawienia IATA 76 Code 9 Max. Długość 86 Ustawienia Telepen Informacje o systemie C7 57 Odczytywane Typy Kodów 67 Ustawienia Code 5 77 Ustawienia MSI/Plessey 87 Telepen Min. Długość C8 58 Ustawienia Code 9 68 Code 5 Min. Długość 78 MSI/Plessey Min. Długość 88 Telepen Max. Długość Ustawienia fabryczne Code 9 Min. Długość Code 5 Max. Długość MSI/Plessey Max. Długość Typ Klawiatury C C 6 Code 9 Max. Długość 6 Ustawienia Germa Postal 8 Ustawienia Code8/EAN-8 9 Record Suffix Ustawienia Codabar Ustawienia Code Code8/EAN-8 Min.Długość Preamble A-4

39 Dodatek Lista Komend C 9 PROGRAM Postamble Preamble Współczynnik Waski/Szeroki Odczyt Kodów W Negatywie C 9 C (Finish) 9 Kontrola Ramki Znaku Postamble Emulacja Code 9 Znak Dolara END (Exit) C4 94 Opóźnienie Miedzy Pakietami 4 Protokół Negocjacji 4 4 Wysyłanie Długości Danych C5 95 Opóźnienie Między Znakami 5 Prędkość (BPS) 5 Tryb Pracy 5 Wysyłanie ID kodu C6 96 Ustawienie Caps Lock 6 Ramka Danych Ustawienie Dźwięku 6 Jakość Skanowania 6 Przekazywanie Danych Informacje o systemie C7 97 Emulacja Klawiszy Funkcyjnych 7 Czas Ważności 7 (Kontrola Jakości Druku) 7 Ustawienie Kolejności Danych C8 98 Emulacja Klawiatury Numerycznej 8 Polaryzacja Wyjściowa 8 Weryfikacja Podwójnego Odczytu 8 Formatowanie Ustawienia fabryczne Duże/ Małe znaki Początkowy Stan Sygnału Redundancja Formatowanie C C Ustawienie STX/ETX Margines Czasowy Czas Autowyłączenia Wstawienie Record Suffix Wzorzec Czasowy Praca Pulsacyjna Wstawienie A-5

40 Dodatek Lista Komend C C PROGRAM Wstawienie 5 Zmiana 6 7 C (Finish) Wstawienie 4 5 Organizer 6 7 END (Exit) C4 4 Weryfikator 54 Organizacja C5 5 Długość Identyfikowanej Danej 55 Organizacja Identyfikowany znak Włącz/Wyłącz C Informacje o systemie C7 7 Identyfikowany znak Identyfikowany znak C Ustawienia fabryczne C9 9 Zamiana C 4 Zmiana Zmiana A-6

41 Dodatek Komendy Menu Kod : 9, A F Komendy Systemowe 4 8 C (Zakończ) 5 9 D END (Wyjdź) (Informacje o systemie) 6 A E SYSLIST (Ustawienia fabryczne) 7 F B A-7

42 Dodatek Kody Kreskowe Komend Systemowych Zeskanowanie poniższego kodu spowoduje przywrócenie wartości fabrycznych związanych z nim ustawień. Interfejs klawiatury PC/AT, PS/ Szybkie ustawienie Keyboard Replacement Quick Set Command Informacje o Systemie (SYSLIST) Interfejs Szeregowy RS- Szybkie ustawienie Wywołanie (ScanForce RF) Interfejs klawiatury USB Szybkie ustawienie Odłączenie (ScanForce RF) Ustawiania Fabryczne () Interfejs szeregowy USB Szybkie ustawienie Parowanie (ScanForce RF) A-8
