OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO INSTALACJI WODY, KANALIZACJI, C.O, GAZU DLA BUDYNKU SZKOŁY PODSTAWOWEJ NA DZIAŁCE 193 POŁOŻONEJ W CICHAWCE

Transkrypt

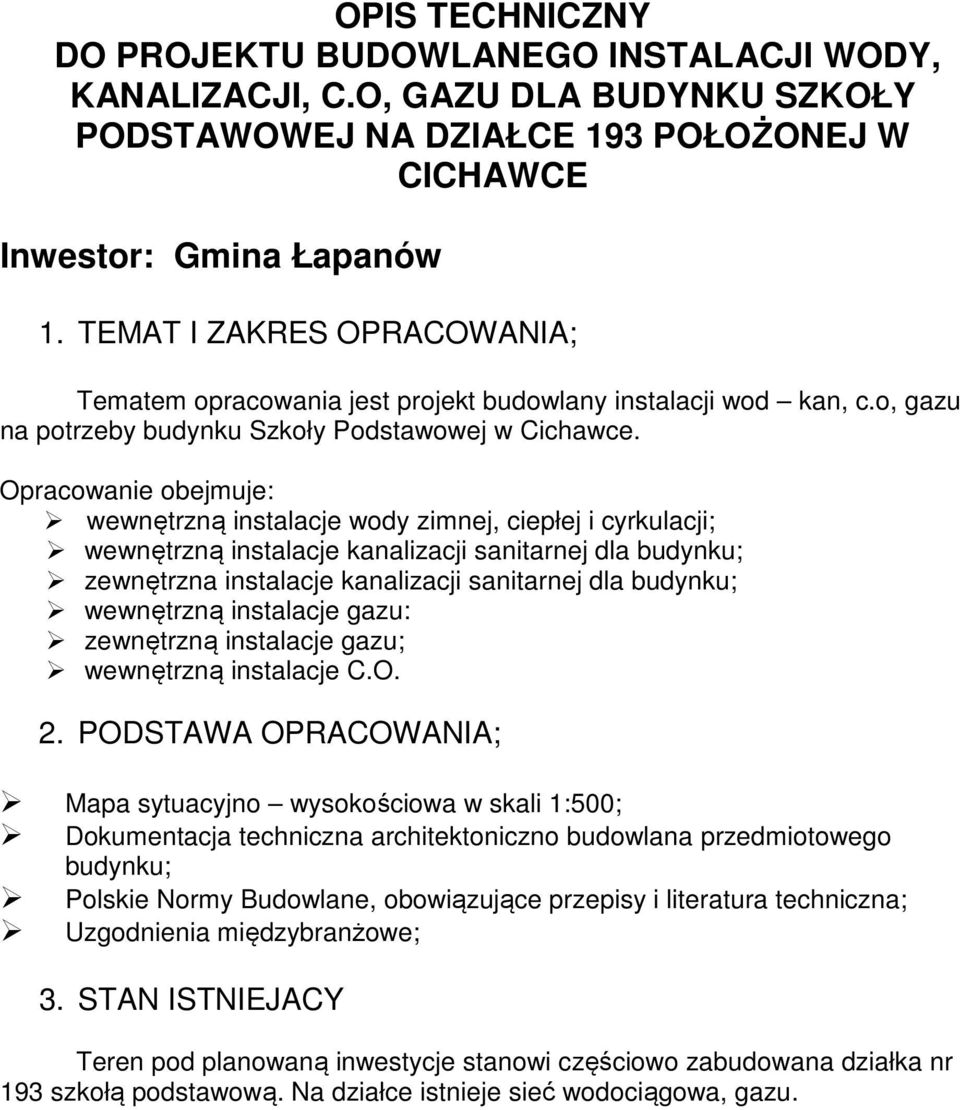

1 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO INSTALACJI WODY, KANALIZACJI, C.O, GAZU DLA BUDYNKU SZKOŁY PODSTAWOWEJ NA DZIAŁCE 193 POŁOŻONEJ W CICHAWCE Inwestor: Gmina Łapanów 1. TEMAT I ZAKRES OPRACOWANIA; Tematem opracowania jest projekt budowlany instalacji wod kan, c.o, gazu na potrzeby budynku Szkoły Podstawowej w Cichawce. Opracowanie obejmuje: wewnętrzną instalacje wody zimnej, ciepłej i cyrkulacji; wewnętrzną instalacje kanalizacji sanitarnej dla budynku; zewnętrzna instalacje kanalizacji sanitarnej dla budynku; wewnętrzną instalacje gazu: zewnętrzną instalacje gazu; wewnętrzną instalacje C.O. 2. PODSTAWA OPRACOWANIA; Mapa sytuacyjno wysokościowa w skali 1:500; Dokumentacja techniczna architektoniczno budowlana przedmiotowego budynku; Polskie Normy Budowlane, obowiązujące przepisy i literatura techniczna; Uzgodnienia międzybranżowe; 3. STAN ISTNIEJACY Teren pod planowaną inwestycje stanowi częściowo zabudowana działka nr 193 szkołą podstawową. Na działce istnieje sieć wodociągowa, gazu.

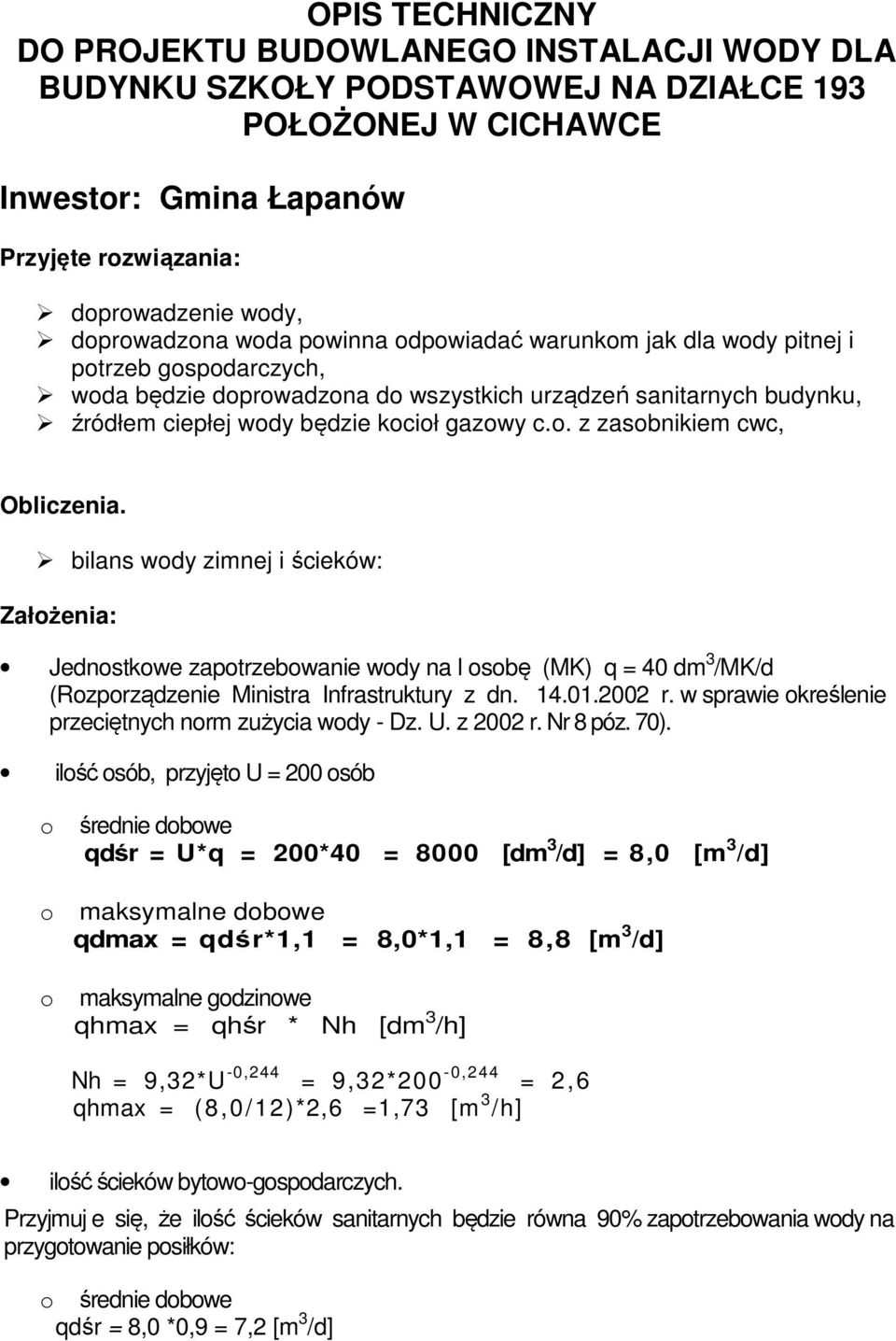

2 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO INSTALACJI WODY DLA BUDYNKU SZKOŁY PODSTAWOWEJ NA DZIAŁCE 193 POŁOŻONEJ W CICHAWCE Inwestor: Gmina Łapanów Przyjęte rozwiązania: doprowadzenie wody, doprowadzona woda powinna odpowiadać warunkom jak dla wody pitnej i potrzeb gospodarczych, woda będzie doprowadzona do wszystkich urządzeń sanitarnych budynku, źródłem ciepłej wody będzie kocioł gazowy c.o. z zasobnikiem cwc, Obliczenia. bilans wody zimnej i ścieków: Założenia: Jednostkowe zapotrzebowanie wody na l osobę (MK) q = 40 dm 3 /MK/d (Rozporządzenie Ministra Infrastruktury z dn r. w sprawie określenie przeciętnych norm zużycia wody - Dz. U. z 2002 r. Nr 8 póz. 70). ilość osób, przyjęto U = 200 osób o średnie dobowe qdśr = U*q = 200*40 = 8000 [dm 3 /d] = 8,0 [m 3 /d] o maksymalne dobowe qdmax = qdśr*1,1 = 8,0*1,1 = 8,8 [m 3 /d] o maksymalne godzinowe qhmax = qhśr * Nh [dm 3 /h] Nh = 9,32*U -0,244 = 9,32*200-0,244 = 2,6 qhmax = (8,0/12)*2,6 =1,73 [m 3 /h] ilość ścieków bytowo-gospodarczych. Przyjmuj e się, że ilość ścieków sanitarnych będzie równa 90% zapotrzebowania wody na przygotowanie posiłków: o średnie dobowe qdśr = 8,0 *0,9 = 7,2 [m 3 /d]

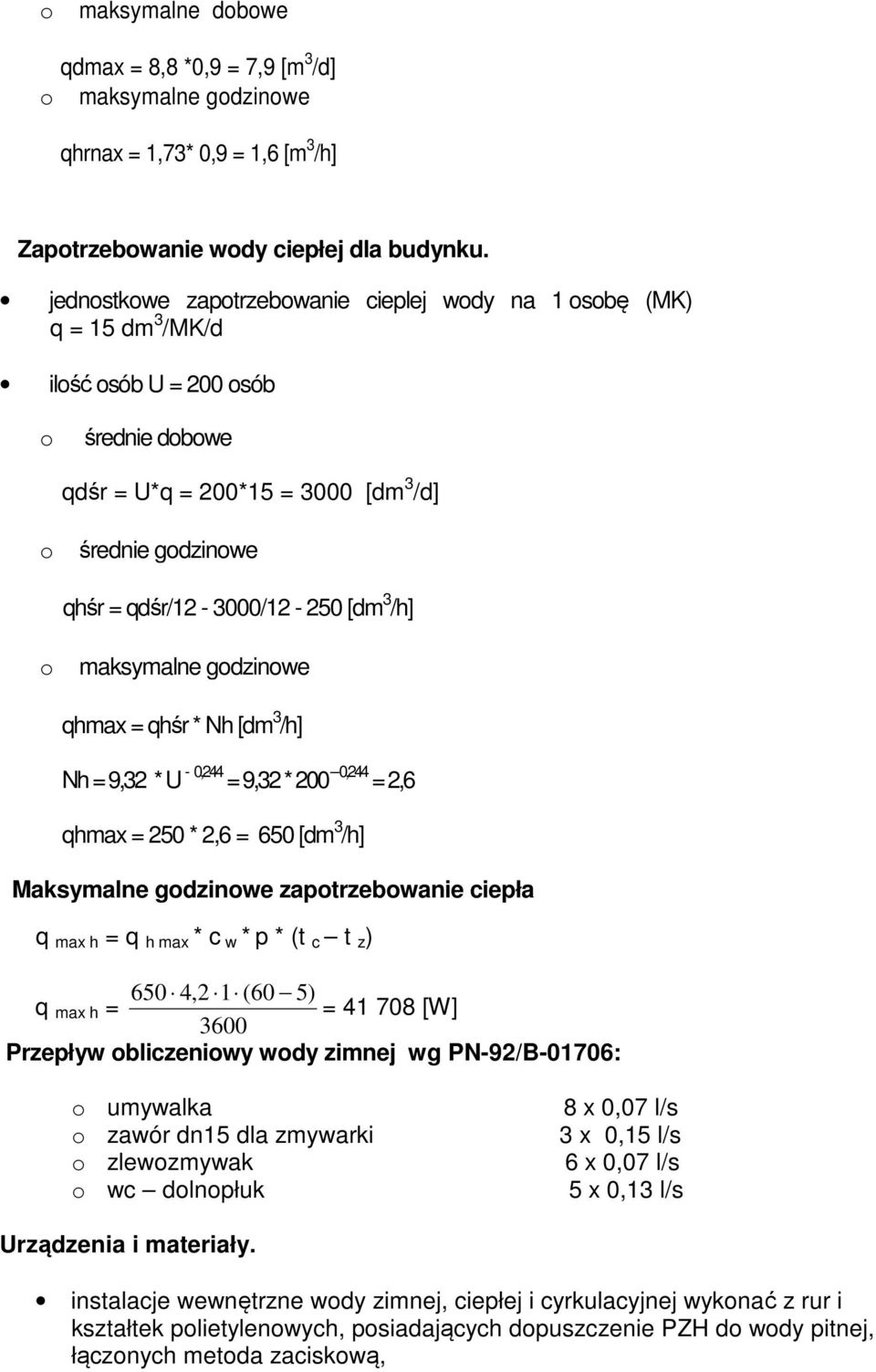

3 o maksymalne dobowe qdmax = 8,8 *0,9 = 7,9 [m 3 /d] o maksymalne godzinowe qhrnax = 1,73* 0,9 = 1,6 [m 3 /h] Zapotrzebowanie wody ciepłej dla budynku. jednostkowe zapotrzebowanie cieplej wody na 1 osobę (MK) q = 15 dm 3 /MK/d ilość osób U = 200 osób o średnie dobowe qdśr = U*q = 200*15 = 3000 [dm 3 /d] o średnie godzinowe qhśr = qdśr/ / [dm 3 /h] o maksymalne godzinowe qhmax = qhśr * Nh [dm 3 /h] Nh = 9,32 * U - 0,244 = 9,32 * 200 0,244 = 2,6 qhmax = 250 * 2,6 = 650 [dm 3 /h] Maksymalne godzinowe zapotrzebowanie ciepła q max h = q h max * c w * p * (t c t z ) 650 4,2 1 (60 5) q max h = = [W] 3600 Przepływ obliczeniowy wody zimnej wg PN-92/B-01706: o umywalka o zawór dn15 dla zmywarki o zlewozmywak o wc dolnopłuk 8 x 0,07 l/s 3 x 0,15 l/s 6 x 0,07 l/s 5 x 0,13 l/s Urządzenia i materiały. instalacje wewnętrzne wody zimnej, ciepłej i cyrkulacyjnej wykonać z rur i kształtek polietylenowych, posiadających dopuszczenie PZH do wody pitnej, łączonych metoda zaciskową,

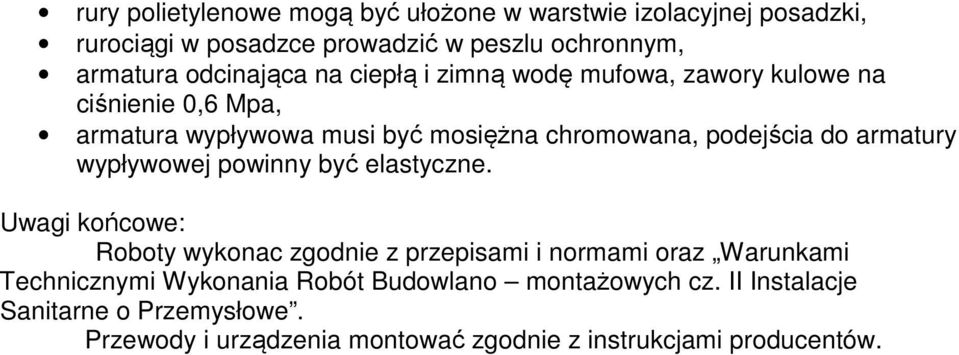

4 rury polietylenowe mogą być ułożone w warstwie izolacyjnej posadzki, rurociągi w posadzce prowadzić w peszlu ochronnym, armatura odcinająca na ciepłą i zimną wodę mufowa, zawory kulowe na ciśnienie 0,6 Mpa, armatura wypływowa musi być mosiężna chromowana, podejścia do armatury wypływowej powinny być elastyczne. Uwagi końcowe: Roboty wykonac zgodnie z przepisami i normami oraz Warunkami Technicznymi Wykonania Robót Budowlano montażowych cz. II Instalacje Sanitarne o Przemysłowe. Przewody i urządzenia montować zgodnie z instrukcjami producentów.

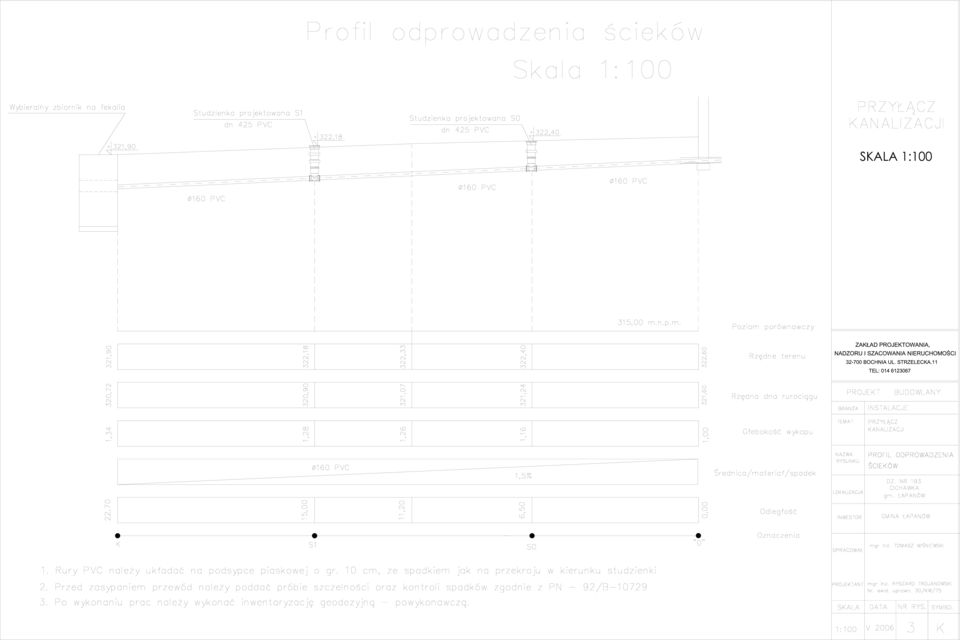

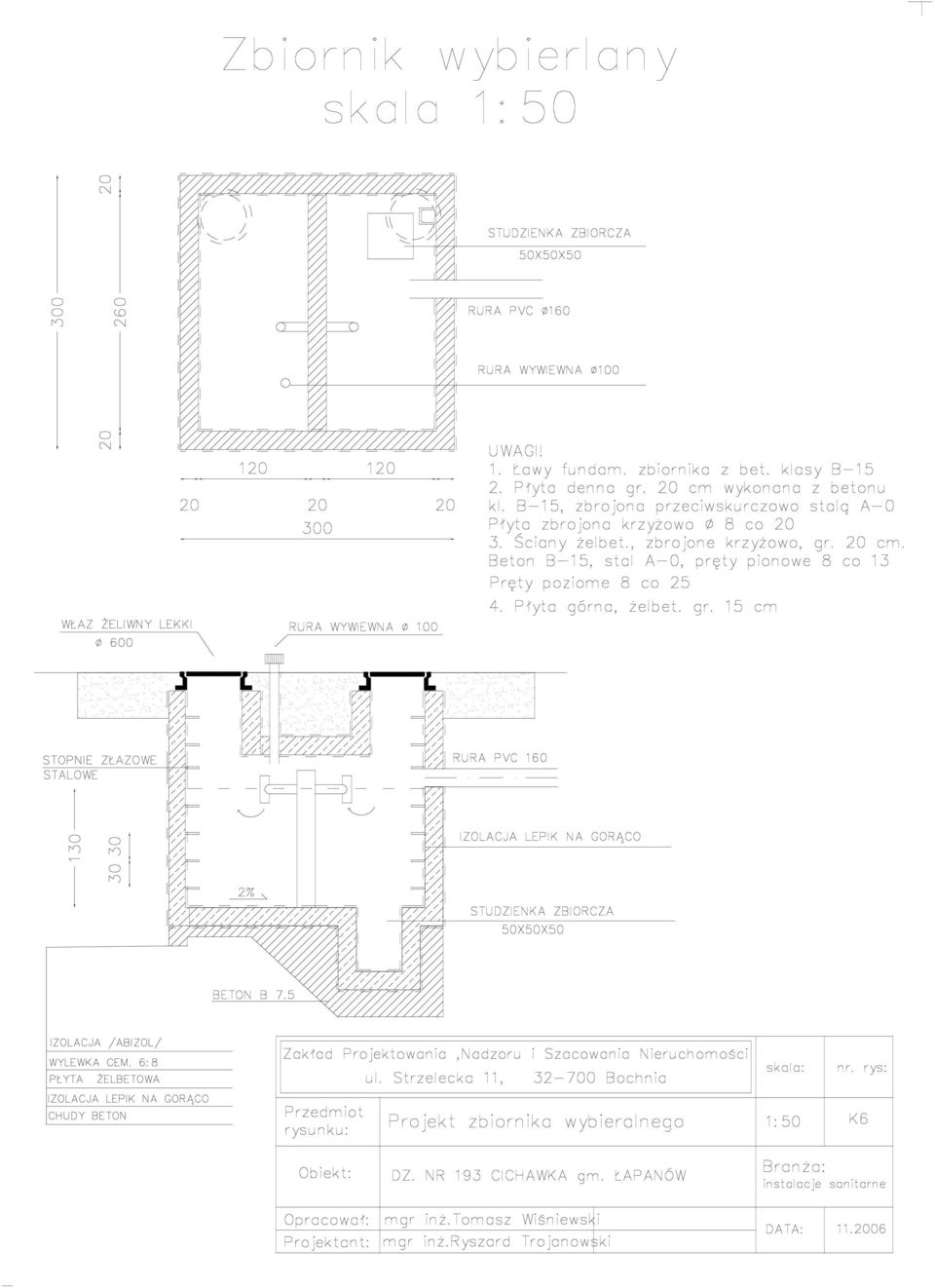

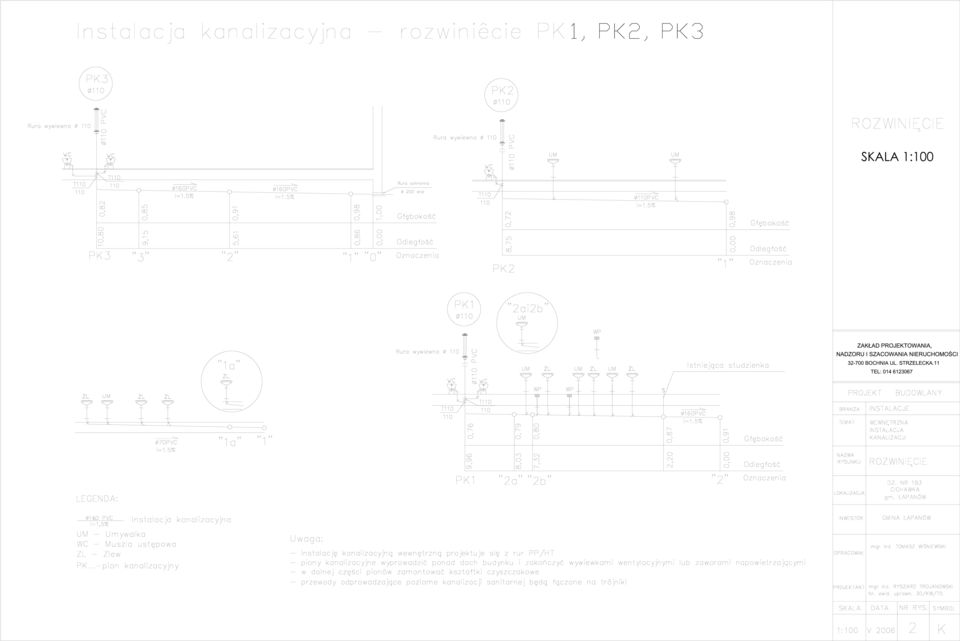

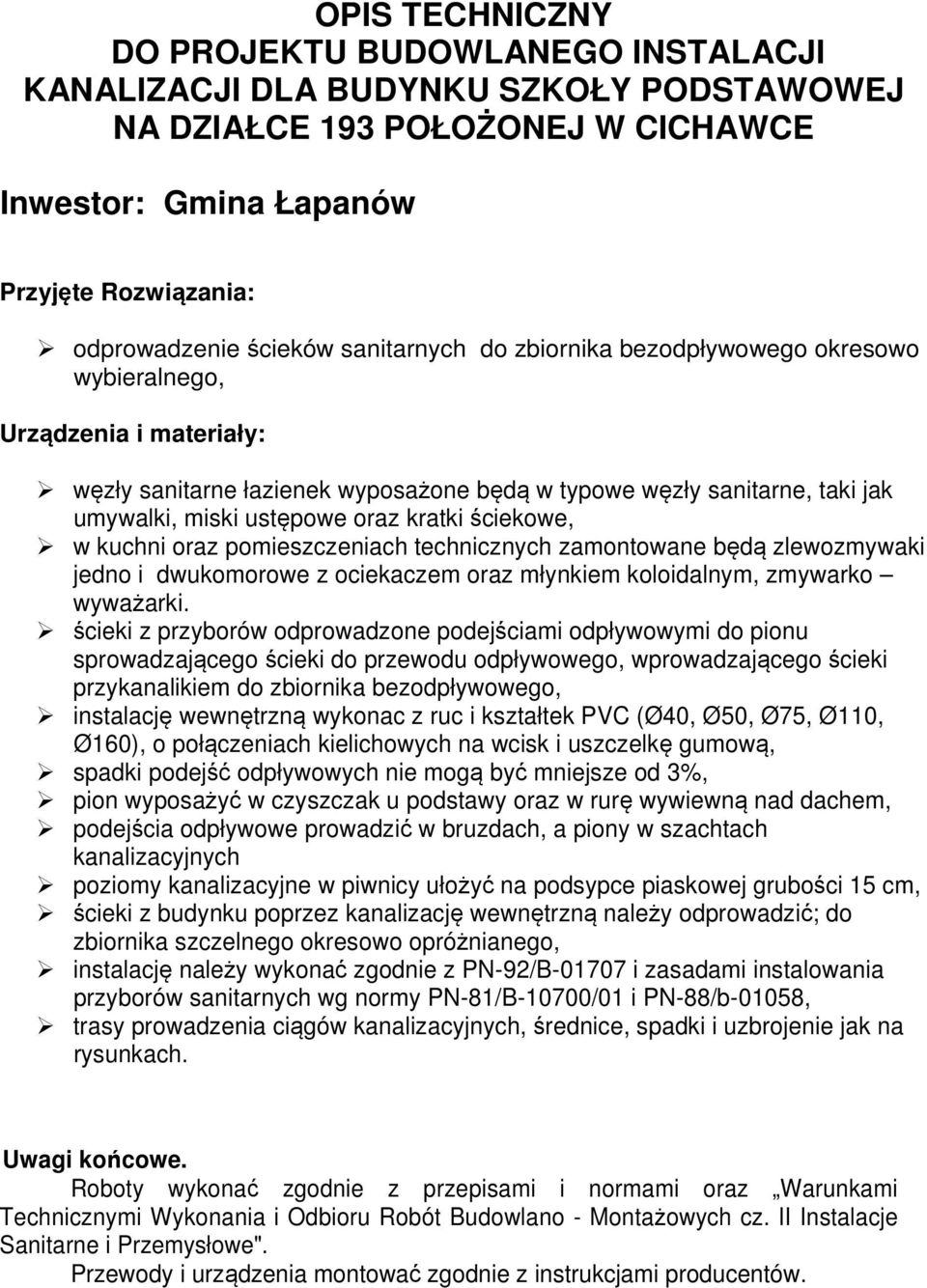

5 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO INSTALACJI KANALIZACJI DLA BUDYNKU SZKOŁY PODSTAWOWEJ NA DZIAŁCE 193 POŁOŻONEJ W CICHAWCE Inwestor: Gmina Łapanów Przyjęte Rozwiązania: odprowadzenie ścieków sanitarnych do zbiornika bezodpływowego okresowo wybieralnego, Urządzenia i materiały: węzły sanitarne łazienek wyposażone będą w typowe węzły sanitarne, taki jak umywalki, miski ustępowe oraz kratki ściekowe, w kuchni oraz pomieszczeniach technicznych zamontowane będą zlewozmywaki jedno i dwukomorowe z ociekaczem oraz młynkiem koloidalnym, zmywarko wyważarki. ścieki z przyborów odprowadzone podejściami odpływowymi do pionu sprowadzającego ścieki do przewodu odpływowego, wprowadzającego ścieki przykanalikiem do zbiornika bezodpływowego, instalację wewnętrzną wykonac z ruc i kształtek PVC (Ø40, Ø50, Ø75, Ø110, Ø160), o połączeniach kielichowych na wcisk i uszczelkę gumową, spadki podejść odpływowych nie mogą być mniejsze od 3%, pion wyposażyć w czyszczak u podstawy oraz w rurę wywiewną nad dachem, podejścia odpływowe prowadzić w bruzdach, a piony w szachtach kanalizacyjnych poziomy kanalizacyjne w piwnicy ułożyć na podsypce piaskowej grubości 15 cm, ścieki z budynku poprzez kanalizację wewnętrzną należy odprowadzić; do zbiornika szczelnego okresowo opróżnianego, instalację należy wykonać zgodnie z PN-92/B i zasadami instalowania przyborów sanitarnych wg normy PN-81/B-10700/01 i PN-88/b-01058, trasy prowadzenia ciągów kanalizacyjnych, średnice, spadki i uzbrojenie jak na rysunkach. Uwagi końcowe. Roboty wykonać zgodnie z przepisami i normami oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych cz. II Instalacje Sanitarne i Przemysłowe". Przewody i urządzenia montować zgodnie z instrukcjami producentów.

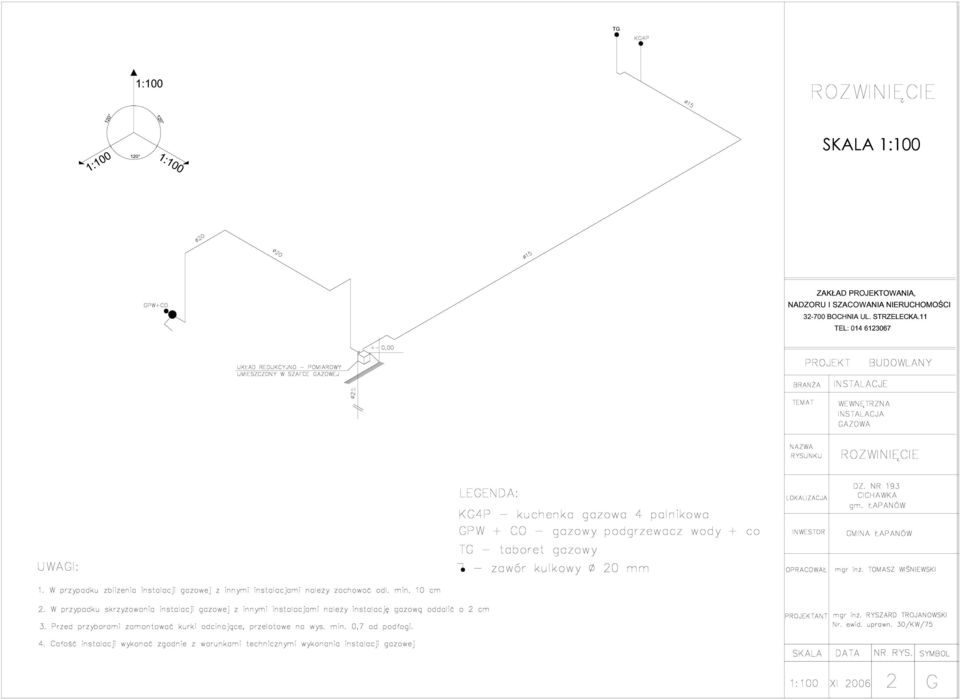

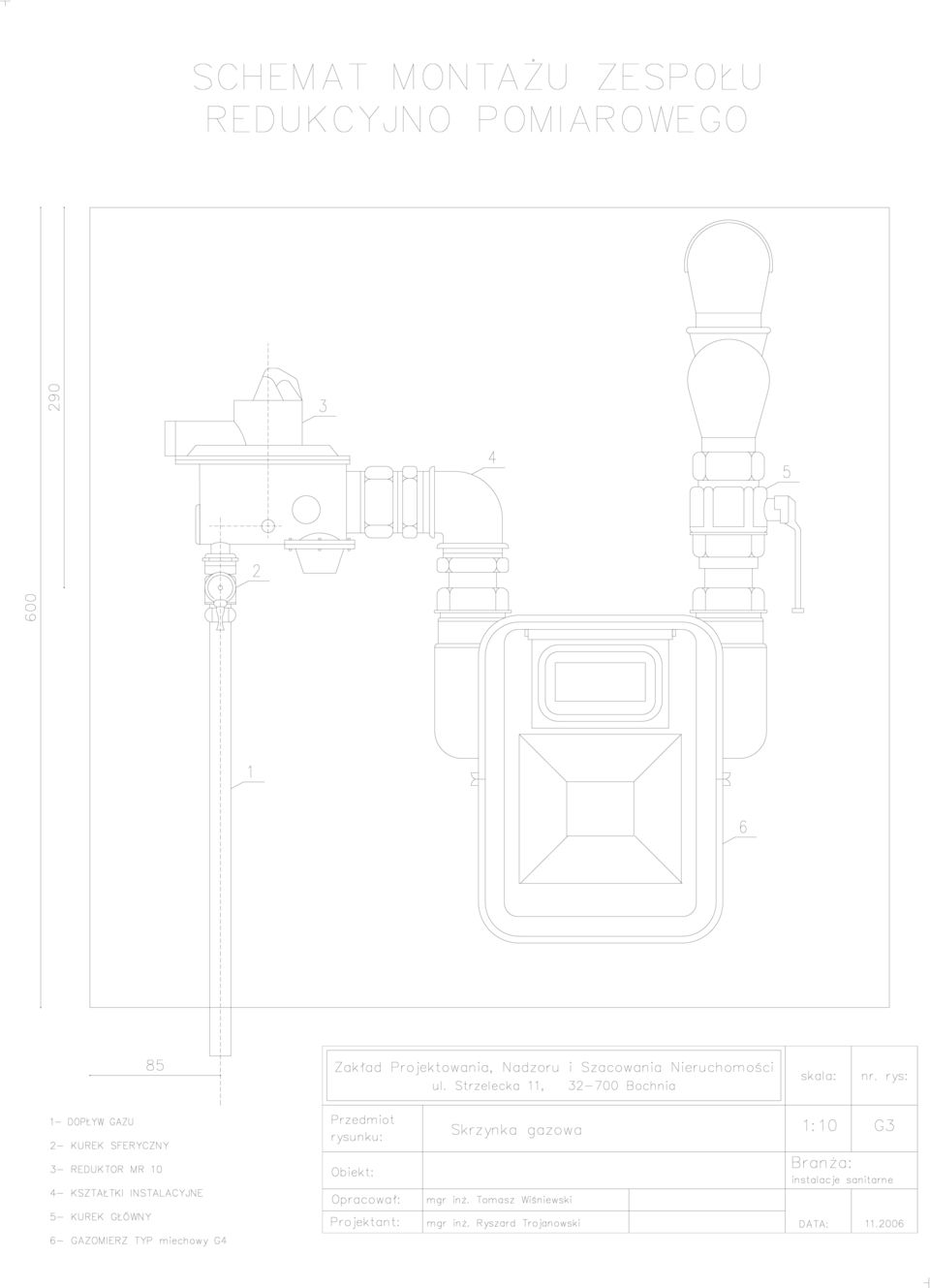

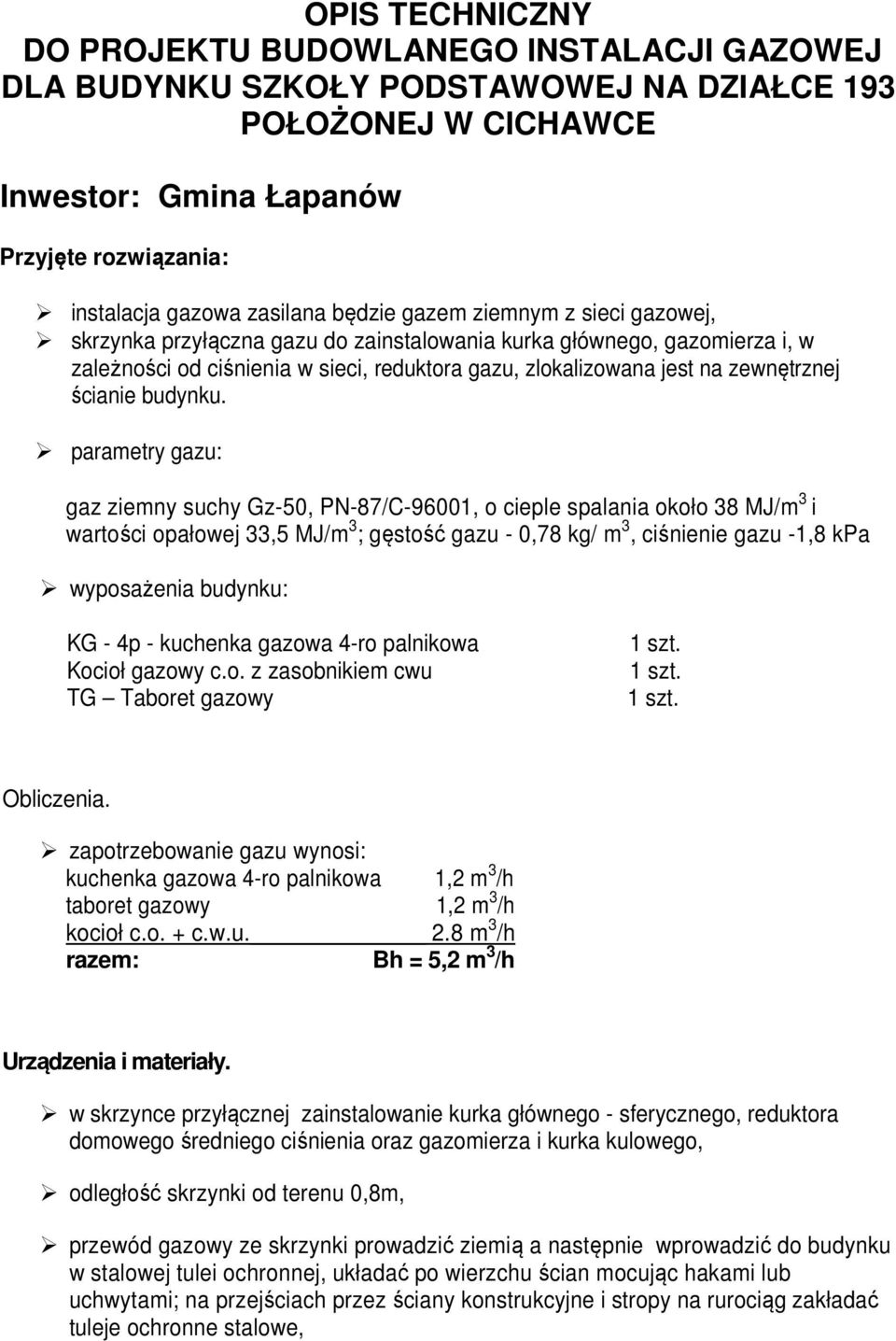

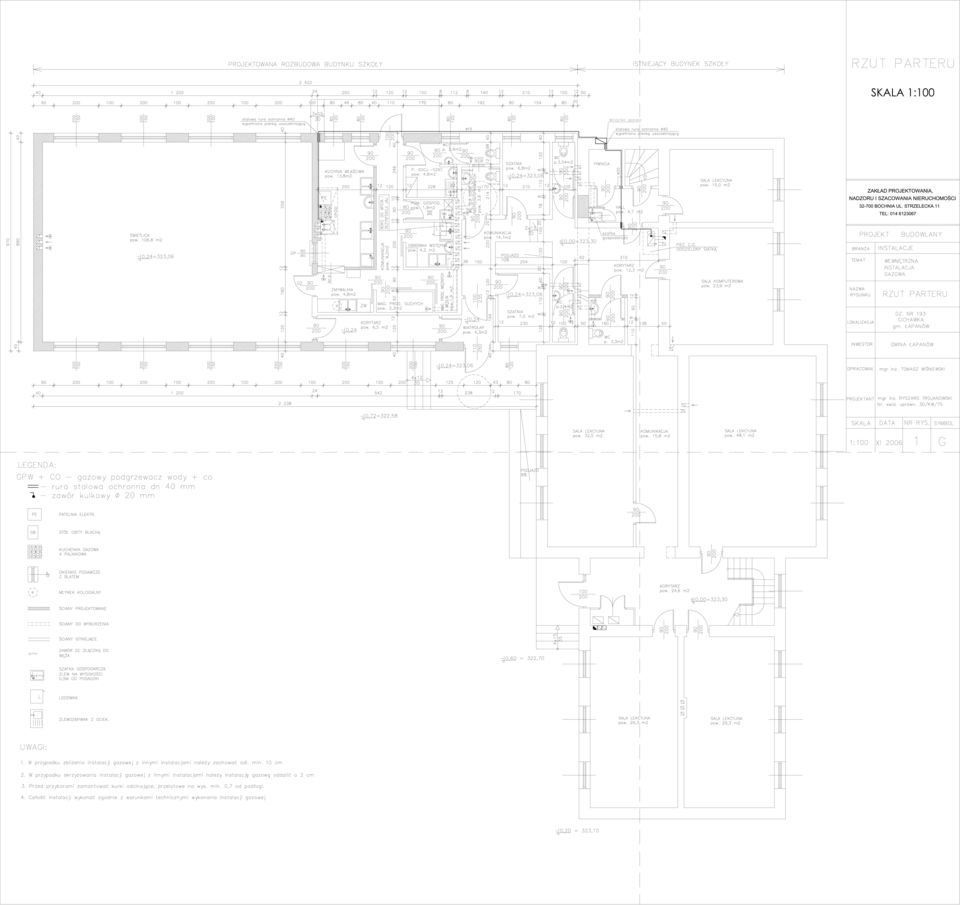

6 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO INSTALACJI GAZOWEJ DLA BUDYNKU SZKOŁY PODSTAWOWEJ NA DZIAŁCE 193 POŁOŻONEJ W CICHAWCE Inwestor: Gmina Łapanów Przyjęte rozwiązania: instalacja gazowa zasilana będzie gazem ziemnym z sieci gazowej, skrzynka przyłączna gazu do zainstalowania kurka głównego, gazomierza i, w zależności od ciśnienia w sieci, reduktora gazu, zlokalizowana jest na zewnętrznej ścianie budynku. parametry gazu: gaz ziemny suchy Gz-50, PN-87/C-96001, o cieple spalania około 38 MJ/m 3 i wartości opałowej 33,5 MJ/m 3 ; gęstość gazu - 0,78 kg/ m 3, ciśnienie gazu -1,8 kpa wyposażenia budynku: KG - 4p - kuchenka gazowa 4-ro palnikowa Kocioł gazowy c.o. z zasobnikiem cwu TG Taboret gazowy 1 szt. 1 szt. 1 szt. Obliczenia. zapotrzebowanie gazu wynosi: kuchenka gazowa 4-ro palnikowa 1,2 m 3 /h taboret gazowy 1,2 m 3 /h kocioł c.o. + c.w.u. 2.8 m 3 /h razem: Bh = 5,2 m 3 /h Urządzenia i materiały. w skrzynce przyłącznej zainstalowanie kurka głównego - sferycznego, reduktora domowego średniego ciśnienia oraz gazomierza i kurka kulowego, odległość skrzynki od terenu 0,8m, przewód gazowy ze skrzynki prowadzić ziemią a następnie wprowadzić do budynku w stalowej tulei ochronnej, układać po wierzchu ścian mocując hakami lub uchwytami; na przejściach przez ściany konstrukcyjne i stropy na rurociąg zakładać tuleje ochronne stalowe,

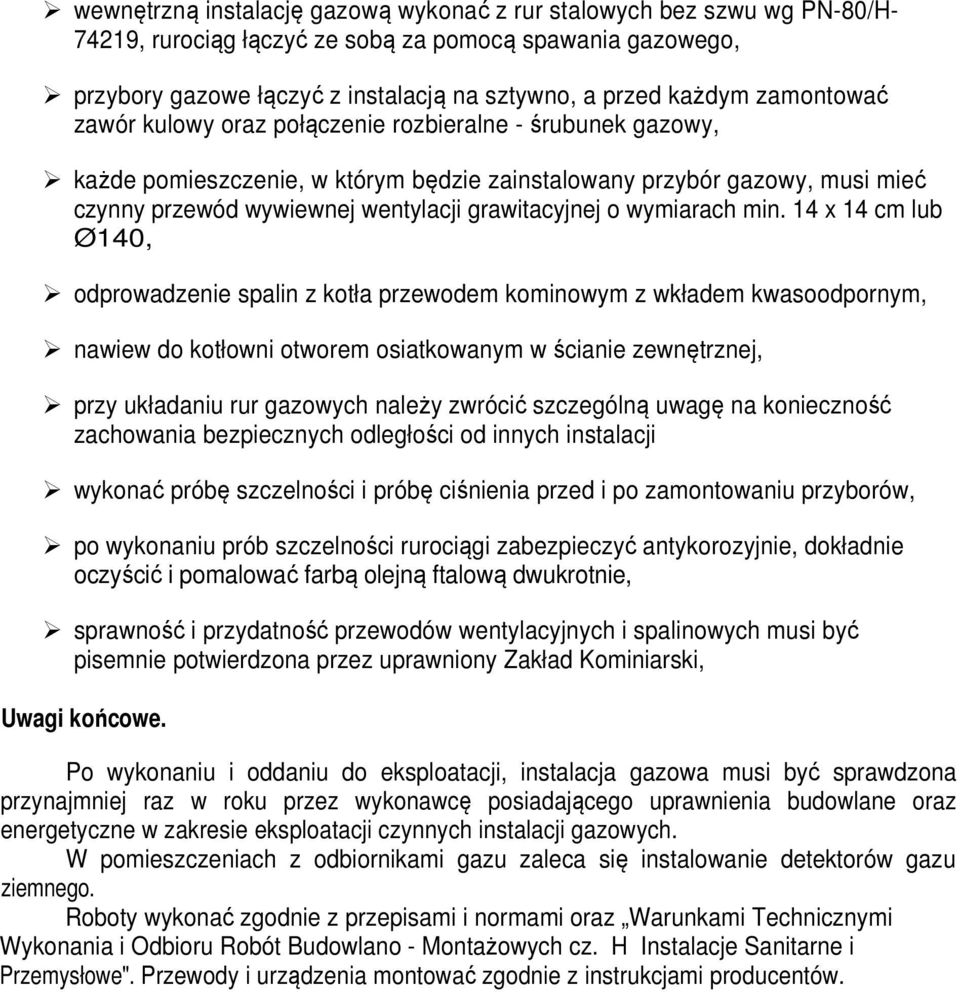

7 wewnętrzną instalację gazową wykonać z rur stalowych bez szwu wg PN-80/H , rurociąg łączyć ze sobą za pomocą spawania gazowego, przybory gazowe łączyć z instalacją na sztywno, a przed każdym zamontować zawór kulowy oraz połączenie rozbieralne - śrubunek gazowy, każde pomieszczenie, w którym będzie zainstalowany przybór gazowy, musi mieć czynny przewód wywiewnej wentylacji grawitacyjnej o wymiarach min. 14 x 14 cm lub Ø140, odprowadzenie spalin z kotła przewodem kominowym z wkładem kwasoodpornym, nawiew do kotłowni otworem osiatkowanym w ścianie zewnętrznej, przy układaniu rur gazowych należy zwrócić szczególną uwagę na konieczność zachowania bezpiecznych odległości od innych instalacji wykonać próbę szczelności i próbę ciśnienia przed i po zamontowaniu przyborów, po wykonaniu prób szczelności rurociągi zabezpieczyć antykorozyjnie, dokładnie oczyścić i pomalować farbą olejną ftalową dwukrotnie, sprawność i przydatność przewodów wentylacyjnych i spalinowych musi być pisemnie potwierdzona przez uprawniony Zakład Kominiarski, Uwagi końcowe. Po wykonaniu i oddaniu do eksploatacji, instalacja gazowa musi być sprawdzona przynajmniej raz w roku przez wykonawcę posiadającego uprawnienia budowlane oraz energetyczne w zakresie eksploatacji czynnych instalacji gazowych. W pomieszczeniach z odbiornikami gazu zaleca się instalowanie detektorów gazu ziemnego. Roboty wykonać zgodnie z przepisami i normami oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych cz. H Instalacje Sanitarne i Przemysłowe". Przewody i urządzenia montować zgodnie z instrukcjami producentów.

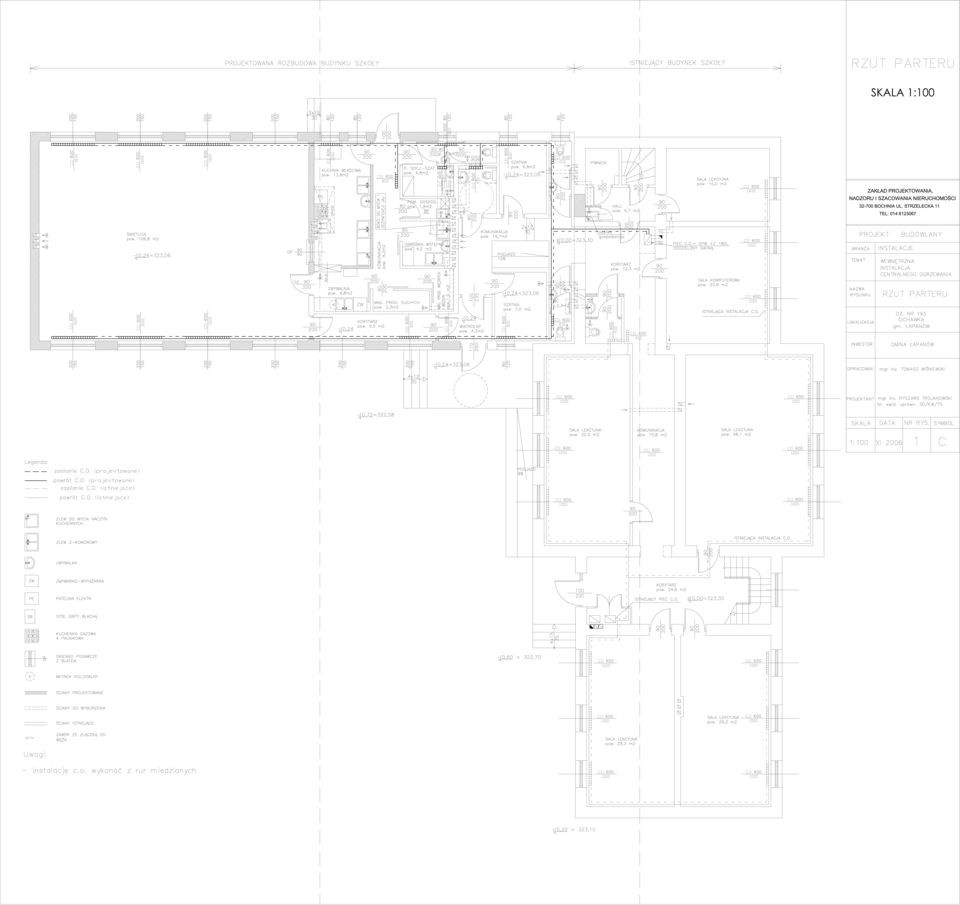

8 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO INSTALACJI C.O. DLA BUDYNKU SZKOŁY PODSTAWOWEJ NA DZIAŁCE 193 POŁOŻONEJ W CICHAWCE Inwestor: Gmina Łapanów Przyjęte rozwiązania. wewnętrzną instalację centralnego ogrzewania zaprojektowano jako wodną niskotemperaturową (70/55 C), dwururową w obiegu wymuszoną, z rozdziałem dolnym, źródłem ciepła dla instalacji będzie kocioł gazowy. Obliczenia. obliczenia strat ciepła dokonano w oparciu o normę PN-EN , PN-B i normy związane PN-B-02025, PN-B-02020, PN-82/B i PN-82/B-03430, zapotrzebowanie ciepła na pokrycie strat ciepła przez przegrody budowlane i na wentylację wynosi: Qco = W Urządzenia i materiały. źródło ciepła: rury: dla celów ogrzewania i przygotowania c.w.u. projektuje się zabudowę kotła gazowego c.o., o wydajności Q = 28,0 kw, z zasobnikiem (podgrzewaczem) c.w.u. o pój. 180 l, o charakterystyce: o odprowadzanie spalin przewodem Ø130 mm, o kocioł wyposażony jest w urządzenia zabezpieczające instalacje c.o., c.w.u. i gazową oraz w regulator temperatury, o lokalizacja kotła w wydzielonej części korytarza na parterze budynku; instalację centralnego ogrzewania projektuje się z rur grzewczych z polietylenu sieciowego,

9 rury prowadzić pod posadzką w warstwie ocieplenia i układać w peszlu ochronnym, grzejniki będą zasilane poprzez rozdzielacze mosiężne do c.o. Ø25 mm z zaworami odpowietrzającymi i spustowymi, umieszczone w szafkach, trasy prowadzenia przewodów podano na rysunkach; grzejniki: jako elementy grzejne zastosowano grzejniki płytowe stalowe ( C11); armatura: przy kotle - zawory odcinające kulowe Ø20 przy grzejnikach na zabudowanych fabrycznie zaworach zamontować głowice termostatyczne; odbiór techniczny instalacji: Po zakończeniu prac montażowych, należy przeprowadzić próbę ciśnieniową na zimno i próbę szczelności na gorąco; ciśnienie próbne 0,6 Mpa wg PN-64/B-10400, maksymalna temperatura czynnika grzewczego +90 C, uzupełnieniem próby ciśnieniowej jest 72 godzinna próbna praca zamontowanej instalacji c.o.; podczas próby należy sprawdzić, czy: wszystkie grzejniki są równomiernie nagrzane, wszystkie elementy instalacji, a w szczególności armatura, są szczelne, z uwagi na dużą wrażliwość zaworów termostatycznych na zanieczyszczenia mechaniczne w wodzie, instalację należy wypłukać szczególnie starannie. Uwagi końcowe. Roboty wykonać zgodnie z przepisami i normami oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych cz. H Instalacje Sanitarne i Przemysłowe". Przewody i urządzenia montować zgodnie z instrukcjami producentów

10 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO INSTALACJI WODY, KANALIZACJI, C.O, GAZU DLA BUDYNKU SZKOŁY PODSTAWOWEJ NA DZIAŁCE 193 POŁOŻONEJ W CICHAWCE Inwestor: Gmina Łapanów 4. TEMAT I ZAKRES OPRACOWANIA; Tematem opracowania jest projekt budowlany instalacji wod kan, c.o, gazu na potrzeby budynku Szkoły Podstawowej w Cichawce. Opracowanie obejmuje: wewnętrzną instalacje wody zimnej, ciepłej i cyrkulacji; wewnętrzną instalacje kanalizacji sanitarnej dla budynku; zewnętrzna instalacje kanalizacji sanitarnej dla budynku; wewnętrzną instalacje gazu: zewnętrzną instalacje gazu; wewnętrzną instalacje C.O. 5. PODSTAWA OPRACOWANIA; Mapa sytuacyjno wysokościowa w skali 1:500; Dokumentacja techniczna architektoniczno budowlana przedmiotowego budynku; Polskie Normy Budowlane, obowiązujące przepisy i literatura techniczna; Uzgodnienia międzybranżowe; 6. STAN ISTNIEJACY Teren pod planowaną inwestycje stanowi częściowo zabudowana działka nr 193 szkołą podstawową. Na działce istnieje sieć wodociągowa, gazu.
