WSTĘPNY OPIS PRZEDMIOTU ZAMÓWIENIA BUDYNEK TECHNOLOGICZNO-LABORATORYJNY

Transkrypt

1 Załącznik nr 2 WSTĘPNY OPIS PRZEDMIOTU ZAMÓWIENIA BUDYNEK TECHNOLOGICZNO-LABORATORYJNY Przedmiotem zamówienia publicznego ma być usługa polegająca na zaprojektowaniu i wybudowaniu budynku technologiczno-laboratoryjnego na terenie Instytutu Fizyki Jądrowej PAN w Krakowie Zamawiający zamierza zlecić zaprojektowanie i wybudowanie ww. budynku wraz z podstawowym jego wyposażeniem w gazy techniczne, instalację do skraplania helu. Zakresem zadania będzie: sporządzenie koncepcji architektoniczno-budowlanej i zatwierdzenie z Zamawiającym. Na podstawie koncepcji uzgodnionej z Zamawiającym Wykonawca winien sporządzić projekt budowlany wraz projektem technologii oraz uzyskać pozwolenie na budowę (jeżeli okaże się to koniecznym zamawiający dopuszcza zmianę warunków zabudowy dla przedmiotowego przedsięwzięcia, w przypadku konieczności uzyskania odstępstwa od przepisów technicznobudowlanych Wykonawca uzyska takowe odstępstwo w imieniu Zamawiającego), sporządzenie projektów wykonawczych wraz ze Specyfikacjami Technicznymi Wykonania i Odbioru Robót, przedmiarami i kosztorysem inwestorskim. Wykonanie budynku wraz z jego wyposażeniem w instalacje technologiczne i do skraplania helu Oddanie do użytkowania obiektu wraz z uprzednim uzyskaniem stosownych decyzji i odbiorów (w tym również UDT, pozwolenia na użytkowania) Podstawowe wytyczne dla projektowania: Program użytkowy określono w załączniku nr 1 Liczba kondygnacji podziemnych 0 Liczba kondygnacji nadziemnych 2 Dokumentacja techniczna winna przewidzieć takie rozwiązania techniczne i technologiczne, aby powstały budynek nie stanowił źródła nadmiernego hałasu dla terenów sąsiadujących z inwestycją W ramach dokumentacji koniecznym jest takie zaprojektowanie obiektu, aby umożliwić korzystanie z gazów i helu poprzez sąsiedni budynek nr 25. Komunikacja - pionowa W budynku należy przewidzieć komunikację pionową (windy) o gabarytach i ilości niezbędnej do prowadzonej działalności

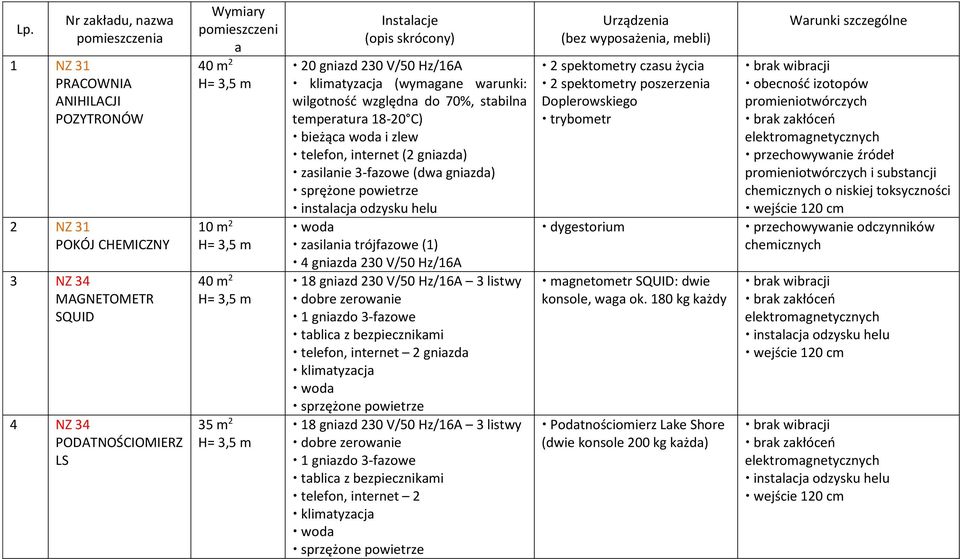

2 Lp. Nr zakładu, nazwa pomieszczenia 1 NZ 31 ANIHILACJI POZYTRONÓW 2 NZ 31 POKÓJ CHEMICZNY 3 NZ 34 MAGNETOMETR SQUID 4 NZ 34 PODATNOŚCIOMIERZ LS Wymiary pomieszczeni a 10 m 2 35 m 2 Instalacje (opis skrócony) 20 gniazd 230 V/50 Hz/16A (wymagane warunki: wilgotność względna do 70%, stabilna temperatura C) bieżąca woda i zlew telefon, internet (2 gniazda) zasilanie 3-fazowe (dwa gniazda) instalacja odzysku helu zasilania trójfazowe (1) 4 gniazda 230 V/50 Hz/16A 18 gniazd 230 V/50 Hz/16A 3 listwy dobre zerowanie 1 gniazdo 3-fazowe tablica z bezpiecznikami telefon, internet 2 gniazda sprzężone powietrze 18 gniazd 230 V/50 Hz/16A 3 listwy dobre zerowanie 1 gniazdo 3-fazowe tablica z bezpiecznikami telefon, internet 2 sprzężone powietrze Urządzenia (bez wyposażenia, mebli) 2 spektometry czasu życia 2 spektometry poszerzenia Doplerowskiego trybometr dygestorium magnetometr SQUID: dwie konsole, waga ok. 180 kg każdy Podatnościomierz Lake Shore (dwie konsole 200 kg każda) Warunki szczególne obecność izotopów promieniotwórczych przechowywanie źródeł promieniotwórczych i substancji chemicznych o niskiej toksyczności przechowywanie odczynników chemicznych instalacja odzysku helu instalacja odzysku helu

3 5 NZ 34 TECHNOLOGICZNA 6 NZ 35 SPEKTROSKOPII W PODCZERWIENI 7 NZ 35 KALORYMETRYCZNA 8 NZ 35 DYFRAKTOMETRII RENTGENOWSKIEJ 25 m 2 50 m 2 50 m 2 50 m 2 18 gniazd 230 V/50 Hz/16A 3 listwy dobre zerowanie 1 gniazdo 3-fazowe tablica z bezpiecznikami telefon, internet 2 gniazda sprzężone powietrze 10 gniazd 230 V/16A gniazdo trójfazowe internet 2 gniazda, telefon 10 gniazd 230 V/16A gniazdo trójfazowe internet 2 gniazda, telefon 10 gniazd 230 V/16A 2 gniazda trójfazowe 1 gniazdo wysokoprądowe 230V/63 A internet 2 gniazda, telefon Dip coater materiały organiczne o niskiej toksyczności przechowywane w wentylowanym dygestorium Spektrometr EXCALIBUR FTS 3000 (90x90 cm) dygestorium z dopływem wody urządzenia wspomagające (pompy, kontrolery temp.) Kalorymetr adiabatyczny (1mx1m) układ pompowniczy wysokiej próżni DTA skaningowy analizator termiczny (130x150) przewidywany kalorymetr skaningowy (80x100 cm) Dyfraktometr rentgenowski X Pert Pro z wyposażeniem masa 1300 kg; wym. 200x120x140 cm uziemienie chłodzenie lampy rentgenowskiej umieszczonej na zewnątrz budynku (wielkość jak jednostka zewnętrzna klimatyzatora rozwiązanie obecne)

4 9 NZ 53 TECHNOLOGICZNA ULTRAWYSOKIEJ PRÓŻNI 10 NZ 53 TECHNOLOGICZNA 11 NZ 53 PREPARATYKI PRÓBEK 12 NZ 53 POMIARÓW MAGNETYCZNYCH 13 NZ 53 MIKROSKOPOWA 45 m 2 45 m 2 10 gniazd 3-fazowych 6A lub 16A 30 gniazd 230V 4 x podłączenie wody i kan. 4 gniazdka LAN 5 gniazd 3-fazowych 16A 20 gniazdek 230V 6 x podłączenie wod-kan 4 x LAN 6 x podłączenie wod-kan gazy techniczne: Ar, N2, O2 4 x LAN 6 x podłączenie wod-kan 4 x LAN 10 gniazd 3-fazowych 32A 4 x podłączenie wod-kan 4x LAN Stanowisko ultrawysokiej próżni z dodatkowym układem pompującym, stojakiem z elektroniką, kriostatem i stanowiskiem do sterowania, konieczność zapewnienia odciągu i kompensacji dwa stanowiska, odciąg i kompensacja Urządzenia do obróbki cieplnej, płuczki ultradźwiękowe, spin coater, odciąg i kompensacja stół antywibracyjny odciąg i kompensacja mikroskop sił atomowych odciąg i kompensacja 3000 kg 900 kg 600 kg 1000 kg izolacja antywibracyjna izolacja antywibracyjna 1500 kg

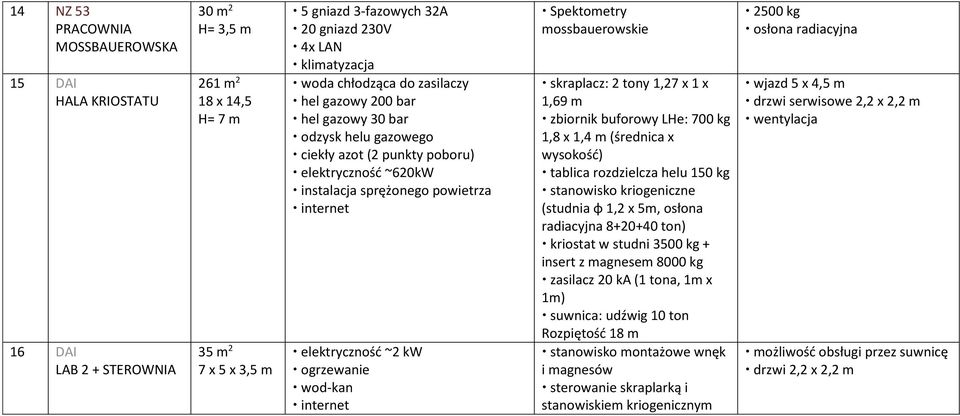

5 14 NZ 53 MOSSBAUEROWSKA 15 DAI HALA KRIOSTATU 16 DAI LAB 2 + STEROWNIA 30 m m 2 18 x 14,5 H= 7 m 35 m 2 7 x 5 x 3,5 m 4x LAN chłodząca do zasilaczy hel gazowy 200 bar hel gazowy 30 bar gazowego ciekły azot (2 punkty poboru) elektryczność ~620kW instalacja sprężonego internet elektryczność ~2 kw ogrzewanie wod-kan internet Spektometry mossbauerowskie skraplacz: 2 tony 1,27 x 1 x 1,69 m zbiornik buforowy LHe: 700 kg 1,8 x 1,4 m (średnica x wysokość) tablica rozdzielcza helu 150 kg stanowisko kriogeniczne (studnia ɸ 1,2 x 5m, osłona radiacyjna ton) kriostat w studni 3500 kg + insert z magnesem 8000 kg zasilacz 20 ka (1 tona, 1m x 1m) suwnica: udźwig 10 ton Rozpiętość 18 m stanowisko montażowe wnęk i magnesów sterowanie skraplarką i stanowiskiem kriogenicznym 2500 kg osłona radiacyjna wjazd 5 x 4,5 m drzwi serwisowe 2,2 x 2,2 m wentylacja możliwość obsługi przez suwnicę drzwi 2,2 x 2,2 m

6 17 DAI HALA KOMPRESORÓW 18 DAI MAGAZYN HELU, SERWIS URZADZEŃ KRIOGENICZNYCH 45 m 2 9 x 5 x 3,5 m 1 7 x 20 x 3,5 m hel gazowy 200 bar hel gazowy 30 bar hel gazowy, kolektor ssący chłodząca elektryczność 200 kw wentylacja hel gazowy 200 bar hel gazowy 0 bar (odzysk z części laboratoryjnej + ssanie) wentylacja elektryczność 10 kw wod kan kompresor obiegowy 30 bar; 1,5 tony kompresory odzyskowe (1-2) 200 bar; 1,5 tony każdy; 1,448 x 1,346 x 1,473 m zbiornik wody chłodzącej kompresory; 5 ton; 0,78 x 0,78 x 1,57 m pompy obiegów chłodzących 200 kg zbiornik helu gazowego 30 bar/łącznie ~ 3 tony, ɸ 1,2 x 2,5 m 48 wiązek butli gazowych: ~900 kg każda, 0,83 x 0,83 x 2,05 m tablica rozrządu odzysku helu 200 kg zbiorniki helu ciekłego 3 x 700 kg oświetlenie sztuczne możliwość obsługi przez suwnicę konieczność wytłumienia hałasu (~ 95 db) drzwi 2,2 x 2,2 m bez ogrzewania (?) drzwi 2,2 x 2,2

7 19 DAI BALONY NA HEL ODZYSKOWY Antresola nad halą kompresoró w, schody z poziomu 0, 35 m 2 7 x 5 x 2,5 m lub podwieszeni e balonów na przestrzenią pracy suwnicy 2 x balony ~50 kg każdy, ɸ2,5 x 4,2 m rurociągi, armatura kolektor odzyskowy helu gazowego kolektor ssący oświetlenie sztuczne! osłona od światła dziennego
