1 Silosy i zbiorniki Czyszczalnie Suszarnie Magazyny płaskie Przenośniki Mieszalnie Sterowanie i automatyka Systemy wentylacyjne Profesjonalna obsługa Kompleksowa budowa magazynów zbożowych, obiektów suszarniczych oraz mieszalni pasz

2 1 Realizacje Nieograniczone możliwości Zapraszamy do zapoznania się z naszą ofertą profesjonalnych obiektów i urządzeń do magazynowania, suszenia, czyszczenia oraz transportu ziarna.

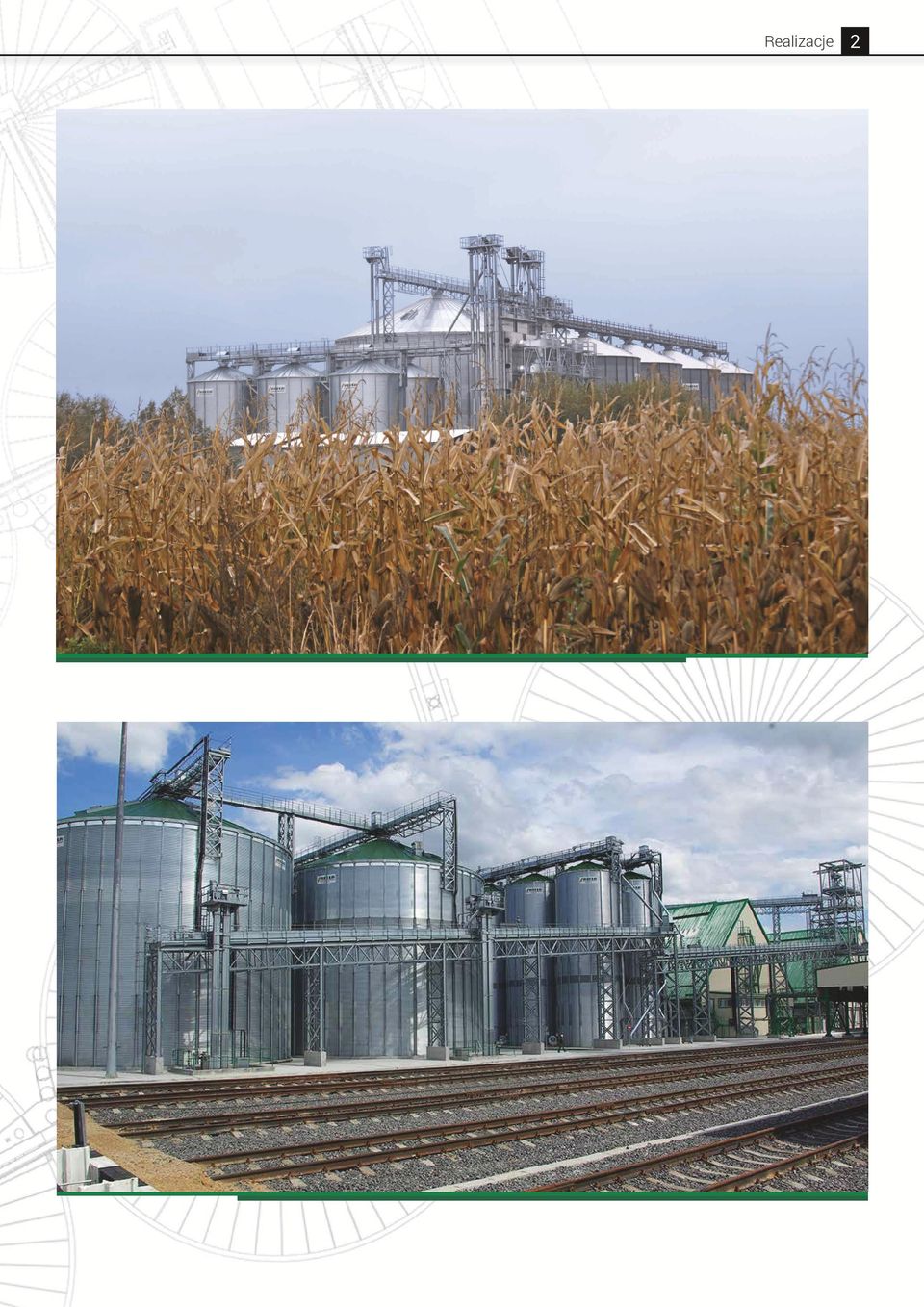

3 Realizacje 2

4 3 O firmie Rzetelne podejście Oferujemy kompleksowe rozwiązania z zakresu magazynowania i obróbki zboża dla szerokiej gamy klientów z branży rolniczej i przemysłowej. Jesteśmy dostawcą wysokiej klasy urządzeń suszących, czyszczących oraz transportujących ziarno, łącznie z projektowaniem i montażem pod klucz. Produkty sprzedawane poprzez spółki pod szyldem RIELA oraz poprzez sieć partnerów na całym świecie zyskały sobie renomę i uznanie u naszych klientów. Dołącz do zadowolonych klientów RIELA Nasze projekty wykonywane są na podstawie analizy potrzeb klienta oraz oparte są na wiedzy i doświadczeniu pracowników. Rozwiązania przygotowywane są w technologii 3D, aby jak najbardziej realistycznie i wiernie przedstawić klientowi planowany obiekt. Realizowany obiekt wykonujemy pod klucz, od inwestora wymagamy minimum zaangażowania.

5 Zalety współpracy z nami: O firmie 4 Ponad 15-letnie doświadczenie i sprawdzone pomysły. Indywidualne podejście do klienta, optymalnie dopasowane rozwiązania. Sprawny serwis, niezawodne urządzenia. Wysokiej jakości produkty, bezpieczeństwo ziarna. Jeden wykonawca, od projektu do uruchomienia. Producent wszystkich urządzeń, gwarancja jakości i odpowiedzialności za produkt

6 5 Magazynowanie Silosy płaskodenne Specyfikacja: Grubość warstwy ocynku na płaszczu silosu wynosi 450 g/m 2 lub 600 g/m 2 Grubość warstwy ocynku, na podporach silosu wynosi od 450 do 600 g/m 2 Specjalne śruby klasy 8,8 Specjalna pasta uszczelniająca styki blach, podwójne uszczelnienie pionowe połączeń blach. Spełniają wymagania dla 4. strefy obciążenia śniegiem wg najnowszej normy PN-EN :2005 Spełniają wymagania dla 3 strefy obciążenia wiatrem do wysokości 1000 m n.p.m. wg najnowszej normy PN-EN :2008 Dachy pokryte są dodatkowo warstwą Solano zapewniając optymalną ochronę oraz żywotność w szczególnie trudnych warunkach atmosferycznych. Solano Warstwa gruntująca Ocynk Blacha stalowa

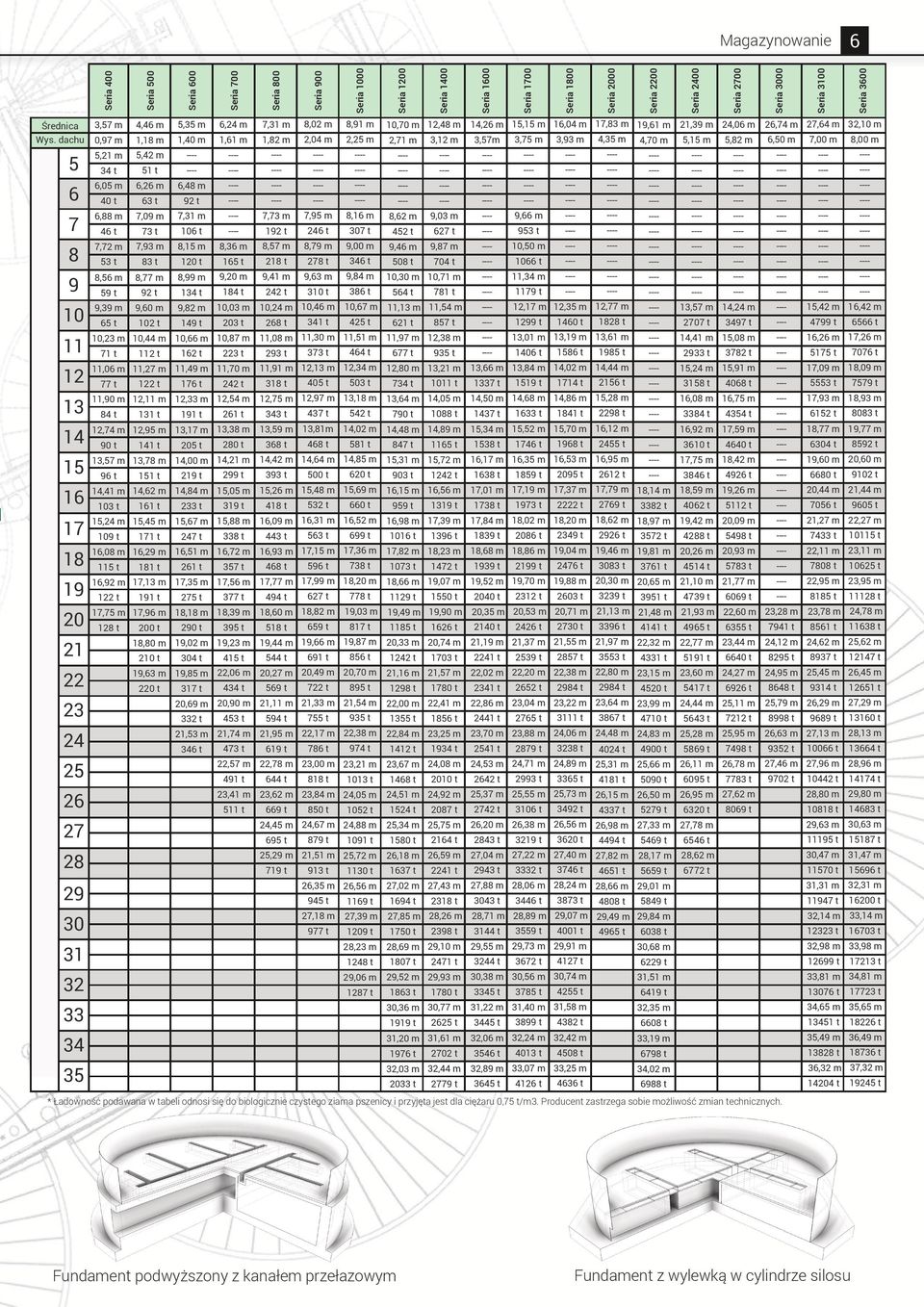

7 Magazynowanie 6 Seria 400 Seria 500 Seria 600 Seria 700 Seria 800 Seria 900 Seria 1000 Seria 1200 Seria 1400 Seria 1600 Seria 1700 Seria 1800 Seria 2000 Seria 2200 Seria 2400 Seria 2700 Seria 3000 Seria 3100 Seria 3600 Średnica 3,57 m 4,46 m 5,35 m 6,24 m 7,31 m 8,02 m 8,91 m 10,70 m 12,48 m 14,26 m 15,15 m 16,04 m 17,83 m 19,61 m 21,39 m 24,06 m 26,74 m Wys. dachu 0,97 m 1,18 m 1,40 m 1,61 m 1,82 m 2,04 m 2,25 m 2,71 m 3,12 m 3,57m 3,75 m 3,93 m 4,35 m 4,70 m 5,15 m 5,82 m 6,50 m ,21 m 34 t 6,05 m 40 t 6,88 m 46 t 7,72 m 53 t 8,56 m 59 t 9,39 m 65 t 10,23 m 71 t 11,06 m 77 t 11,90 m 84 t 12,74 m 90 t 13,57 m 96 t 14,41 m 103 t 15,24 m 109 t 16,08 m 115 t 16,92 m 122 t 17,75 m 128 t 5,42 m 51 t 6,26 m 63 t 7,09 m 73 t 7,93 m 83 t 8,77 m 92 t 9,60 m 102 t 10,44 m 112 t 11,27 m 122 t 12,11 m 131 t 12,95 m 141 t 13,78 m 151 t 14,62 m 161 t 15,45 m 171 t 16,29 m 181 t 17,13 m 191 t 17,96 m 200 t 18,80 m 210 t 19,63 m 220 t 6,48 m 92 t 7,31 m 106 t 8,15 m 120 t 8,99 m 134 t 9,82 m 149 t 10,66 m 162 t 11,49 m 176 t 12,33 m 191 t 13,17 m 205 t 14,00 m 219 t 14,84 m 233 t 15,67 m 247 t 16,51 m 261 t 17,35 m 275 t 18,18 m 290 t 19,02 m 304 t 19,85 m 317 t 20,69 m 332 t 21,53 m 346 t 8,36 m 165 t 9,20 m 184 t 10,03 m 203 t 10,87 m 223 t 11,70 m 242 t 12,54 m 261 t 13,38 m 280 t 14,21 m 299 t 15,05 m 319 t 15,88 m 338 t 16,72 m 357 t 17,56 m 377 t 18,39 m 395 t 19,23 m 415 t 22,06 m 434 t 20,90 m 453 t 21,74 m 473 t 22,57 m 491 t 23,41 m 511 t 7,73 m 192 t 8,57 m 218 t 9,41 m 242 t 10,24 m 268 t 11,08 m 293 t 11,91 m 318 t 12,75 m 343 t 13,59 m 368 t 14,42 m 393 t 15,26 m 418 t 16,09 m 443 t 16,93 m 468 t 17,77 m 494 t 18,60 m 518 t 19,44 m 544 t 20,27 m 569 t 21,11 m 594 t 21,95 m 619 t 22,78 m 644 t 23,62 m 669 t 24,45 m 695 t 25,29 m 719 t 7,95 m 246 t 8,79 m 278 t 9,63 m 310 t 10,46 m 341 t 11,30 m 373 t 12,13 m 405 t 12,97 m 437 t 13,81m 468 t 14,64 m 500 t 15,48 m 532 t 16,31 m 563 t 17,15 m 596 t 17,99 m 627 t 18,82 m 659 t 19,66 m 691 t 20,49 m 722 t 21,33 m 755 t 22,17 m 786 t 23,00 m 818 t 23,84 m 850 t 24,67 m 879 t 21,51 m 913 t 26,35 m 945 t 27,18 m 977 t 8,16 m 307 t 9,00 m 346 t 9,84 m 386 t 10,67 m 425 t 11,51 m 464 t 12,34 m 503 t 13,18 m 542 t 14,02 m 581 t 14,85 m 620 t 15,69 m 660 t 16,52 m 699 t 17,36 m 738 t 18,20 m 778 t 19,03 m 817 t 19,87 m 856 t 20,70 m 895 t 21,54 m 935 t 22,38 m 974 t 23,21 m 1013 t 24,05 m 1052 t 24,88 m 1091 t 25,72 m 1130 t 26,56 m 1169 t 27,39 m 1209 t 28,23 m 1248 t 29,06 m 1287 t 8,62 m 452 t 9,46 m 508 t 10,30 m 564 t 11,13 m 621 t 11,97 m 677 t 12,80 m 734 t 13,64 m 790 t 14,48 m 847 t 15,31 m 903 t 16,15 m 959 t 16,98 m 1016 t 17,82 m 1073 t 18,66 m 1129 t 19,49 m 1185 t 20,33 m 1242 t 21,16 m 1298 t 22,00 m 1355 t 22,84 m 1412 t 23,67 m 1468 t 24,51 m 1524 t 25,34 m 1580 t 26,18 m 1637 t 27,02 m 1694 t 27,85 m 1750 t 28,69 m 1807 t 29,52 m 1863 t 30,36 m 1919 t 31,20 m 1976 t 32,03 m 2033 t 9,03 m 627 t 9,87 m 704 t 10,71 m 781 t 11,54 m 857 t 12,38 m 935 t 13,21 m 1011 t 14,05 m 1088 t 14,89 m 1165 t 15,72 m 1242 t 16,56 m 1319 t 17,39 m 1396 t 18,23 m 1472 t 19,07 m 1550 t 19,90 m 1626 t 20,74 m 1703 t 21,57 m 1780 t 22,41 m 1856 t 23,25 m 1934 t 24,08 m 2010 t 24,92 m 2087 t 25,75 m 2164 t 26,59 m 2241 t 27,43 m 2318 t 28,26 m 2398 t 29,10 m 2471 t 29,93 m 1780 t 30,77 m 2625 t 31,61 m 2702 t 32,44 m 2779 t 13,66 m 1337 t 14,50 m 1437 t 15,34 m 1538 t 16,17 m 1638 t 17,01 m 1738 t 17,84 m 1839 t 18,68 m 1939 t 19,52 m 2040 t 20,35 m 2140 t 21,19 m 2241 t 22,02 m 2341 t 22,86 m 2441 t 23,70 m 2541 t 24,53 m 2642 t 25,37 m 2742 t 26,20 m 2843 t 27,04 m 2943 t 27,88 m 3043 t 28,71 m 3144 t 29,55 m 3244 t 30,38 m 3345 t 31,22 m 3445 t 32,06 m 3546 t 32,89 m 3645 t 9,66 m 953 t 10,50 m 1066 t 11,34 m 1179 t 12,17 m 1299 t 13,01 m 1406 t 13,84 m 1519 t 14,68 m 1633 t 15,52 m 1746 t 16,35 m 1859 t 17,19 m 1973 t 18,02 m 2086 t 18,86 m 2199 t 19,70 m 2312 t 20,53 m 2426 t 21,37 m 2539 t 22,20 m 2652 t 23,04 m 2765 t 23,88 m 2879 t 24,71 m 2993 t 25,55 m 3106 t 26,38 m 3219 t 27,22 m 3332 t 28,06 m 3446 t 28,89 m 3559 t 29,73 m 3672 t 30,56 m 3785 t 31,40 m 3899 t 32,24 m 4013 t 33,07 m 4126 t 12,35 m 1460 t 13,19 m 1586 t 14,02 m 1714 t 14,86 m 1841 t 15,70 m 1968 t 16,53 m 2095 t 17,37 m 2222 t 18,20 m 2349 t 19,04 m 2476 t 19,88 m 2603 t 20,71 m 2730 t 21,55 m 2857 t 22,38 m 2984 t 23,22 m 3111 t 24,06 m 3238 t 24,89 m 3365 t 25,73 m 3492 t 26,56 m 3620 t 27,40 m 3746 t 28,24 m 3873 t 29,07 m 4001 t 29,91 m 4127 t 30,74 m 4255 t 31,58 m 4382 t 32,42 m 4508 t 33,25 m 4636 t 12,77 m 1828 t 13,61 m 1985 t 14,44 m 2156 t 15,28 m 2298 t 16,12 m 2455 t 16,95 m 2612 t 17,79 m 2769 t 18,62 m 2926 t 19,46 m 3083 t 20,30 m 3239 t 21,13 m 3396 t 21,97 m 3553 t 22,80 m 2984 t 23,64 m 3867 t 24,48 m 4024 t 25,31 m 4181 t 26,15 m 4337 t 26,98 m 4494 t 27,82 m 4651 t 28,66 m 4808 t 29,49 m 4965 t 18,14 m 3382 t 18,97 m 3572 t 19,81 m 3761 t 20,65 m 3951 t 21,48 m 4141 t 22,32 m 4331 t 23,15 m 4520 t 23,99 m 4710 t 24,83 m 4900 t 25,66 m 5090 t 26,50 m 5279 t 27,33 m 5469 t 28,17 m 5659 t 29,01 m 5849 t 29,84 m 6038 t 30,68 m 6229 t 31,51 m 6419 t 32,35 m 6608 t 33,19 m 6798 t 34,02 m 6988 t 13,57 m 2707 t 14,41 m 2933 t 15,24 m 3158 t 16,08 m 3384 t 16,92 m 3610 t 17,75 m 3846 t 18,59 m 4062 t 19,42 m 4288 t 20,26 m 4514 t 21,10 m 4739 t 21,93 m 4965 t 22,77 m 5191 t 23,60 m 5417 t 24,44 m 5643 t 25,28 m 5869 t 26,11 m 6095 t 26,95 m 6320 t 27,78 m 6546 t 28,62 m 6772 t 14,24 m 3497 t 15,08 m 3782 t 15,91 m 4068 t 16,75 m 4354 t 17,59 m 4640 t 18,42 m 4926 t 19,26 m 5112 t 20,09 m 5498 t 20,93 m 5783 t 21,77 m 6069 t 22,60 m 6355 t 23,44 m 6640 t 24,27 m 6926 t 25,11 m 7212 t 25,95 m 7498 t 26,78 m 7783 t 27,62 m 8069 t * Ładowność podawana w tabeli odnosi się do biologicznie czystego ziarna pszenicy i przyjęta jest dla ciężaru 0,75 t/m3. Producent zastrzega sobie możliwość zmian technicznych. 23,28 m 7941 t 24,12 m 8295 t 24,95 m 8648 t 25,79 m 8998 t 26,63 m 9352 t 27,46 m 9702 t 27,64 m 7,00 m 15,42 m 4799 t 16,26 m 5175 t 17,09 m 5553 t 17,93 m 6152 t 18,77 m 6304 t 19,60 m 6680 t 20,44 m 7056 t 21,27 m 7433 t 22,11 m 7808 t 22,95 m 8185 t 23,78 m 8561 t 24,62 m 8937 t 25,45 m 9314 t 26,29 m 9689 t 27,13 m t 27,96 m t 28,80 m t 29,63 m t 30,47 m t 31,31 m t 32,14 m t 32,98 m t 33,81 m t 34,65 m t 35,49 m t 36,32 m t 32,10 m 8,00 m 16,42 m 6566 t 17,26 m 7076 t 18,09 m 7579 t 18,93 m 8083 t 19,77 m 8592 t 20,60 m 9102 t 21,44 m 9605 t 22,27 m t 23,11 m t 23,95 m t 24,78 m t 25,62 m t 26,45 m t 27,29 m t 28,13 m t 28,96 m t 29,80 m t 30,63 m t 31,47 m t 32,31 m t 33,14 m t 33,98 m t 34,81 m t 35,65 m t 36,49 m t 37,32 m t Fundament podwyższony z kanałem przełazowym Fundament z wylewką w cylindrze silosu

8 7 Magazynowanie Silosy lejowe Silosy lejowe stosowane są głównie jako silosy buforowe w trakcie procesów technologicznych takich jak suszenie czy oczyszczanie. Przeznaczone są do magazynowania ziarna i innych materiałów sypkich w postaci mokrej lub suchej. Wysyp lejowy pozwala na szybkie opróżnienie silosu. Wykonane są one podobnie jak silosy płaskodenne z blachy falistej ocynkowanej, która zwiększa wytrzymałość konstrukcji. Specyfikacja: Grubość warstwy ocynku na płaszczu silosu wynosi 450 g/m 2 lub 600 g/m 2 Grubość warstwy ocynku, na podporach silosu wynosi od 450 do 600 g/m 2 Specjalne śruby klasy 8,8 Specjalna pasta uszczelniająca styki blach, podwójne uszczelnienie pionowe połączeń blach. Spełniają wymagania dla 4. strefy obciążenia śniegiem wg najnowszej normy PN-EN :2005 Spełniają wymagania dla 3 strefy obciążenia wiatrem do wysokości 1000 m n.p.m. wg najnowszej normy PN-EN :2008 Dachy pokryte są dodatkowo warstwą Solano zapewniając optymalną ochronę oraz żywotność w szczególnie trudnych warunkach atmosferycznych.

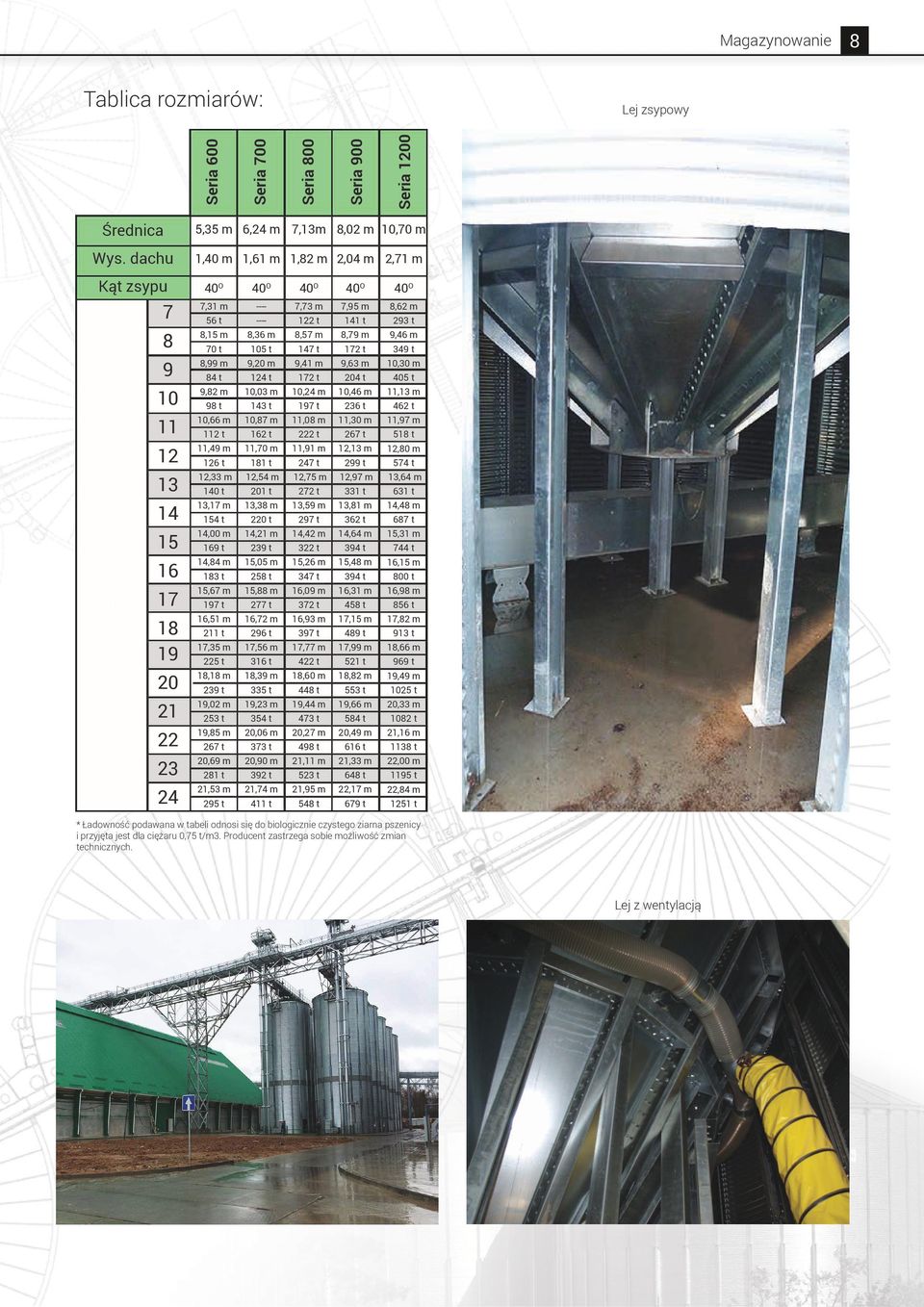

9 Magazynowanie 8 Tablica rozmiarów: Lej zsypowy Seria 600 Seria 700 Seria 800 Seria 900 Seria 1200 Średnica 5,35 m 6,24 m 7,13m 8,02 m 10,70 m Wys. dachu 1,40 m 1,61 m 1,82 m 2,04 m 2,71 m Kąt zsypu 40 O 40 O 40 O 40 O 40 O ,31 m 56 t 8,15 m 70 t 8,99 m 84 t 9,82 m 98 t 10,66 m 112 t 11,49 m 126 t 12,33 m 140 t 13,17 m 154 t 14,00 m 169 t 14,84 m 183 t 15,67 m 197 t 16,51 m 211 t 17,35 m 225 t 18,18 m 239 t 19,02 m 253 t 19,85 m 267 t 20,69 m 281 t 21,53 m 295 t 8,36 m 105 t 9,20 m 124 t 10,03 m 143 t 10,87 m 162 t 11,70 m 181 t 12,54 m 201 t 13,38 m 220 t 14,21 m 239 t 15,05 m 258 t 15,88 m 277 t 16,72 m 296 t 17,56 m 316 t 18,39 m 335 t 19,23 m 354 t 20,06 m 373 t 20,90 m 392 t 21,74 m 411 t 7,73 m 122 t 8,57 m 147 t 9,41 m 172 t 10,24 m 197 t 11,08 m 222 t 11,91 m 247 t 12,75 m 272 t 13,59 m 297 t 14,42 m 322 t 15,26 m 347 t 16,09 m 372 t 16,93 m 397 t 17,77 m 422 t 18,60 m 448 t 19,44 m 473 t 20,27 m 498 t 21,11 m 523 t 21,95 m 548 t 7,95 m 141 t 8,79 m 172 t 9,63 m 204 t 10,46 m 236 t 11,30 m 267 t 12,13 m 299 t 12,97 m 331 t 13,81 m 362 t 14,64 m 394 t 15,48 m 394 t 16,31 m 458 t 17,15 m 489 t 17,99 m 521 t 18,82 m 553 t 19,66 m 584 t 20,49 m 616 t 21,33 m 648 t 22,17 m 679 t 8,62 m 293 t 9,46 m 349 t 10,30 m 405 t 11,13 m 462 t 11,97 m 518 t 12,80 m 574 t 13,64 m 631 t 14,48 m 687 t 15,31 m 744 t 16,15 m 800 t 16,98 m 856 t 17,82 m 913 t 18,66 m 969 t 19,49 m 1025 t 20,33 m 1082 t 21,16 m 1138 t 22,00 m 1195 t 22,84 m 1251 t * Ładowność podawana w tabeli odnosi się do biologicznie czystego ziarna pszenicy i przyjęta jest dla ciężaru 0,75 t/m3. Producent zastrzega sobie możliwość zmian technicznych. Lej z wentylacją

10 9 Magazynowanie Silosy paszowe Silosy paszowe przeznaczone są do przechowywania pasz sypkich, granulatów oraz ziarna zbóż. Zbiorniki wykonane są z blachy falistej. Zastosowanie jej zapobiega nadmiernemu nagrzewaniu się materiału. Powłoka SOLANO, dzięki wyjątkowej odporności na promienie UV, chroni zbiornik przed działaniem niekorzystnych warunków atmosferycznych. Lej zbiornika o kącie 60 o zakończony jest wylotem o średnicy 44cm. Silos wyposażony jest w rurę do załadunku pneumatycznego oraz rurę umożliwiającą wymianę powietrza podczas załadunku i rozładunku zbiornika. Tabela rozmiarów: Typ Przybliżona ładowność Przybliżona objętość Wysokość całkowita Ciężar 301/60 7,00 t 11 m 3 4,4 m 685 kg 302/60 10,00 t 16 m 3 5,2 m 805 kg 303/60 14,00 t 21 m 3 6,1 m 875 kg 304/60 17,00 t 25 m 3 6,9 m 945 kg 305/60 20,00 t 30 m 3 7,7 m 1015 kg 306/60 23,00 t 35 m 3 8,6 m 1085 kg 307/60 26,00 t 40 m 3 9,4 m 1155 kg 308/60 29,00 t 44 m 3 10,2 m 1230 kg

11 Magazynowanie 10 Silosy spedycyjne Silosy spedycyjne przeznaczone są do krótkotrwałego przechowywania materiałów sypkich celem szybkiego załadunku na środki transportu takie jak wagony kolejowe czy samochody ciężarowe. Silosy prostokątne dzięki swojej modułowej budowie mogą być łączone w zespoły.

12 11 Czyszczenie Czyszczalnie do ziarna Dzięki urządzeniom czyszczącym firmy RIELA istnieje możliwość zastosowania wielu metod oczyszczania ziarna. Ze standardowej oferty z pośród trzech typów można wybrać czyszczalnię AIR-SEED, PROF-SEED oraz SEED 45. Czyszczalnia AIR SEED została przeznaczona do czyszczenia wstępnego. Jest seperatorem zanieczyszczeń lekkich, w którym lekkie cząstki i pyły są odsysane przez wentylator do cyklonu lub zbiornika zanieczyszczeń, a czysty materiał opuszcza czyszczalnię wylotem. Czyszczalnia PROF-SEED przeznaczona jest do dokładnego czyszczenia wszystkich typów zbóż, kukurydzy, roślin oleistych oraz roślin strączkowych, może również służyć jako maszyna sortująca. Uzyskanie odpowiedniej wydajności i jakości czyszczenia wszystkich rodzajów ziarna zapewnia nam wykorzystanie szerokiej gamy sit Czyszczalnia PROF-SEED

13 Czyszczenie Zasada działania PROF-SEED i AIR-SEED 12 Zanieczyszczone ziarno (1) dostarczane jest przez rotacyjny rozdzielacz (2) do poszczególnych sekcji sit (3). Każda sekcja składa się z dwóch sit w formie stożkowych bębnów obracających się wokół własnych osi i jednocześnie dookoła osi maszyny. Większe zanieczyszczenia zatrzymywane są na sitach wewnętrznych, następnie materiał czyszczony zostaje odsortowany od zanieczyszczeń o mniejszym kalibrażu na sicie zewnętrznym. Tak rozsortowany na sitach materiał przekazywany jest do wylotów (4,5,6). Zanieczyszczenia drobne wydostają się wylotem (4), grube natomiast wylotem (5). Czysty materiał opuszcza maszynę wylotem (6) i przechodzi do separatora powietrznego AIR-SEED (7), gdzie lekkie cząstki i pył są odssysane przez wentylator (8) do cyklonu lub zbiornika zanieczyszczeń.czysty materiał opuszcza czyszczalnie wylotem (9). Zanieczyszczone ziarno trafia poprzez wlot (1) do miejsca, gdzie za pomocą specjalnego dysku napędzanego własnym silnikiem (2) rozsypywane jest równomiernie. Równocześnie wentylator (3) odsysa zanieczyszczenia (4) w górę wypychając je do cyklonu. Czyste ziarno opada w dół do wylotu (5).

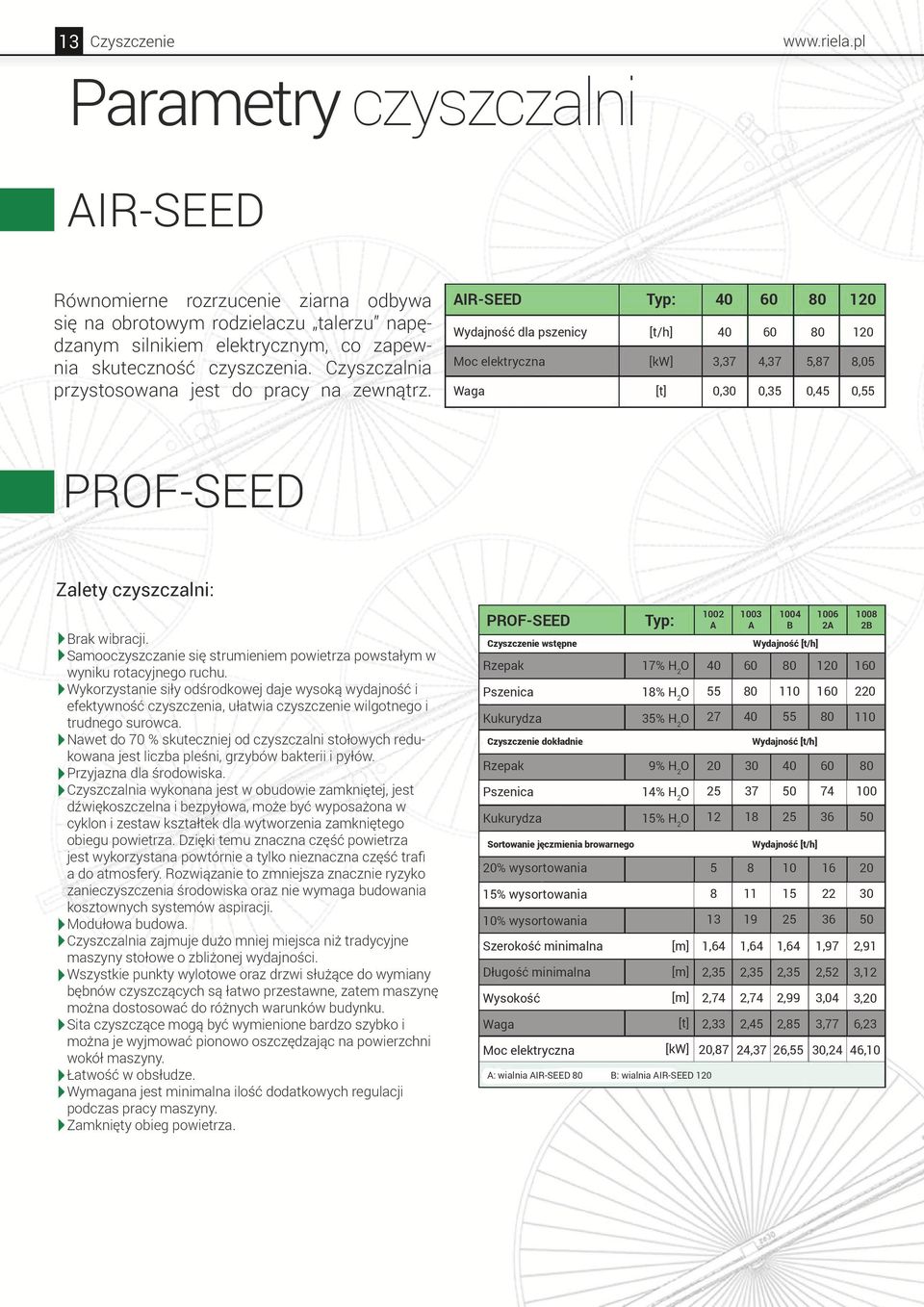

14 13 Czyszczenie Parametry czyszczalni AIR-SEED Równomierne rozrzucenie ziarna odbywa się na obrotowym rodzielaczu talerzu napędzanym silnikiem elektrycznym, co zapewnia skuteczność czyszczenia. Czyszczalnia przystosowana jest do pracy na zewnątrz. AIR-SEED Wydajność dla pszenicy Moc elektryczna Waga Typ: [t/h] [kw] [t] 40 3,37 0, ,37 0, ,87 0, ,05 0,55 PROF-SEED Zalety czyszczalni: Brak wibracji. Samooczyszczanie się strumieniem powietrza powstałym w wyniku rotacyjnego ruchu. Wykorzystanie siły odśrodkowej daje wysoką wydajność i efektywność czyszczenia, ułatwia czyszczenie wilgotnego i trudnego surowca. Nawet do 70 % skuteczniej od czyszczalni stołowych redukowana jest liczba pleśni, grzybów bakterii i pyłów. Przyjazna dla środowiska. Czyszczalnia wykonana jest w obudowie zamkniętej, jest dźwiękoszczelna i bezpyłowa, może być wyposażona w cyklon i zestaw kształtek dla wytworzenia zamkniętego obiegu powietrza. Dzięki temu znaczna część powietrza jest wykorzystana powtórnie a tylko nieznaczna część trafi a do atmosfery. Rozwiązanie to zmniejsza znacznie ryzyko zanieczyszczenia środowiska oraz nie wymaga budowania kosztownych systemów aspiracji. Modułowa budowa. Czyszczalnia zajmuje dużo mniej miejsca niż tradycyjne maszyny stołowe o zbliżonej wydajności. Wszystkie punkty wylotowe oraz drzwi służące do wymiany bębnów czyszczących są łatwo przestawne, zatem maszynę można dostosować do różnych warunków budynku. Sita czyszczące mogą być wymienione bardzo szybko i można je wyjmować pionowo oszczędzając na powierzchni wokół maszyny. Łatwość w obsłudze. Wymagana jest minimalna ilość dodatkowych regulacji podczas pracy maszyny. Zamknięty obieg powietrza. PROF-SEED Czyszczenie wstępne Rzepak Pszenica Kukurydza Czyszczenie dokładnie Rzepak Pszenica Kukurydza Sortowanie jęczmienia browarnego 20% wysortowania 15% wysortowania 10% wysortowania Szerokość minimalna Długość minimalna Wysokość Waga Moc elektryczna Typ: 17% H 2 O 18% H 2 O 35% H 2 O 9% H 2 O 14% H 2 O 15% H 2 O [m] [m] [m] A: wialnia AIR-SEED 80 B: wialnia AIR-SEED 120 [t] [kw] 1002 A ,64 2,35 2,74 2,33 20, A 1004 B A Wydajność [t/h] ,64 2,35 2,74 2, Wydajność [t/h] Wydajność [t/h] ,64 2,35 2,99 2, ,97 2,52 3,04 3,77 24,37 26,55 30, B ,91 3,12 3,20 6,23 46,10

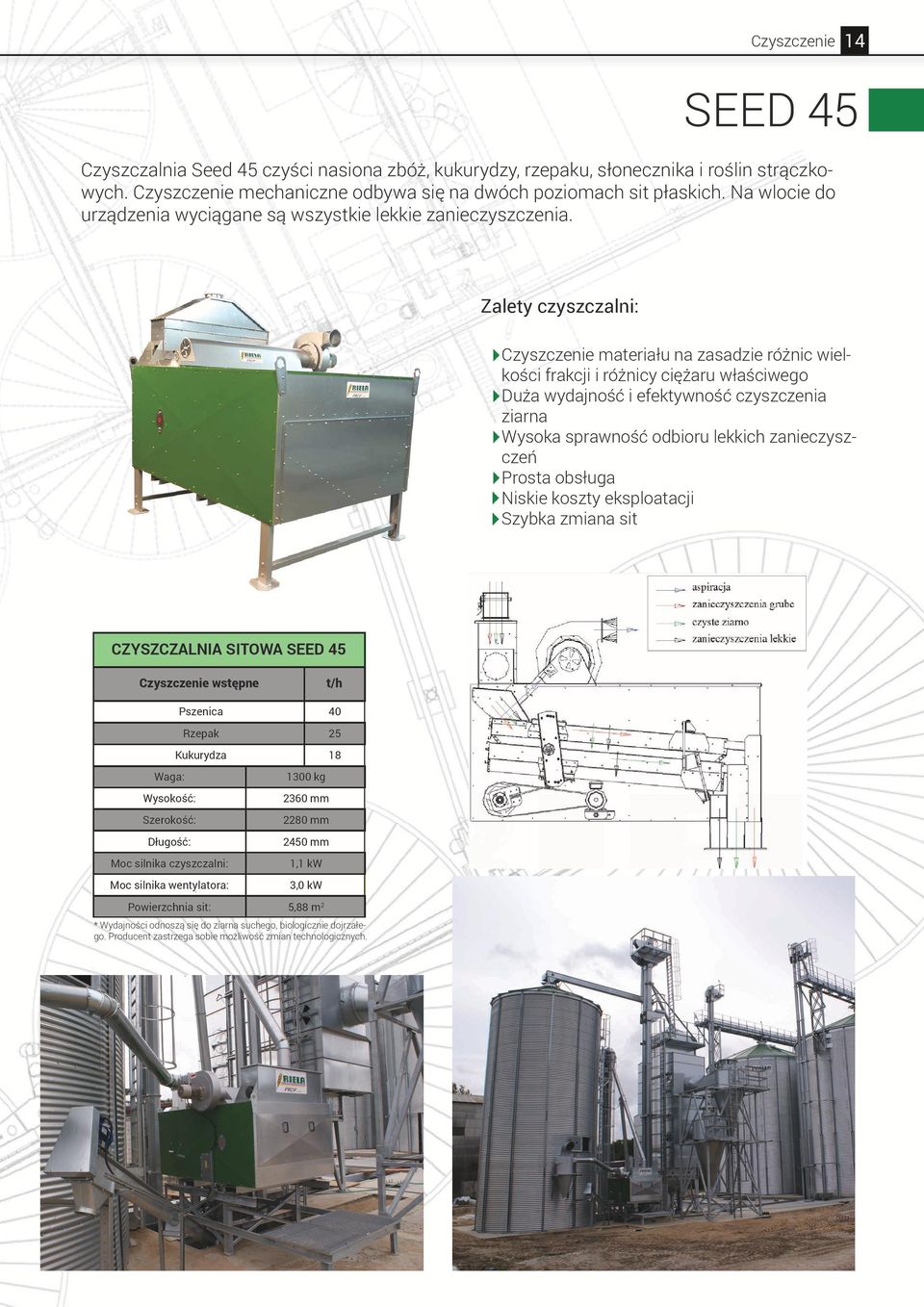

15 Czyszczenie 14 SEED 45 Czyszczalnia Seed 45 czyści nasiona zbóż, kukurydzy, rzepaku, słonecznika i roślin strączkowych. Czyszczenie mechaniczne odbywa się na dwóch poziomach sit płaskich. Na wlocie do urządzenia wyciągane są wszystkie lekkie zanieczyszczenia. Zalety czyszczalni: Czyszczenie materiału na zasadzie różnic wielkości frakcji i różnicy ciężaru właściwego Duża wydajność i efektywność czyszczenia ziarna Wysoka sprawność odbioru lekkich zanieczyszczeń Prosta obsługa Niskie koszty eksploatacji Szybka zmiana sit CZYSZCZALNIA SITOWA SEED 45 Czyszczenie wstępne t/h Waga: Wysokość: Szerokość: Długość: Pszenica Rzepak Kukurydza Moc silnika czyszczalni: Moc silnika wentylatora: 1300 kg 2360 mm 2280 mm 2450 mm 1,1 kw 3,0 kw Powierzchnia sit: 5,88 m 2 * Wydajności odnoszą się do ziarna suchego, biologicznie dojrzałego. Producent zastrzega sobie możliwość zmian technologicznych.

16 15 Suszenie Suszarnie przepływowe Suszarnie przeznaczone są do suszenia wszystkich gatunków zbóż, kukurydzy, roślin oleistych i strączkowych, materiału paszowego i siewnego. Kolumna suszarni wykonana z półhartowanego stopu aluminium z magnezem (w modelach 240 możliwość zastosowania blach ocynkowanych). Typ Model Pojemność kolumny Zapotrzebowanie energii Ilość powietrza Wysokość suszarni Moc na wyjściu podgrzewacza Wydajność suszenia pszenicy przy redukcji wilgotności z 19% do 15% Wydajność suszenia rzepaku przy redukcji wilgotności z 13% do 7% Wydajność suszenia kukurydzy przy redukcji wilgotności z 30% do 15% Jednostka [t] [kw] [m 3 /h] [m] [kw] [t/h] [t/dobę] [t/h] [t/dobę] [t/h] [t/dobę] 5/1 12, , , ,4 57 GDT /2 15/2 22,2 30, , , , , /2 28, , , , /2 38, , ,8 211 GDT /3 24/3 49,4 57, , , , , /2 62, , GDT /3 78, , /3 86, , /3 98, , , GDT /3 114, , , /2 124, ,

17 Suszenie 16 Każdy moduł (segment) suszarni zbudowany jest z naprzemiennie ustawionych kaskad (daszków). Precyzyjnie dobrany rozmiar kaskad, sposób ich rozmieszczenia i zbieżność na swojej długości zapewniają równomierną prędkość, ciśnienie i temperaturę w całej suszonej masie. Dzięki kaskadowej budowie suszarnia pracuje w mieszanym układzie przepływu ziarna w stosunku do przepływu powietrza suszącego. Zastosowane wentylatory wyciągowe powodują, że w kolumnie panuje podciśnienie, zasysają one powietrze poprzez podgrzewacze powietrza i kolumnę suszarni. Ssąca praca wentylatorów ogranicza do minimum straty ciepła, ułatwia suszenie poprzez wyciąganie pyłów i drobnych cząstek, ułatwia odparowanie wilgoci. Przełączalny podgrzewacz powietrza Wlot powietrza Palnik olejowy lub gazowy dwustopniowy lub modulowany Czujniki temperatury powietrza suszącego Czujniki temperatury ziarna Czujniki temperatury ziarna schłodzonego Stół wybierający Czujniki napełnienia minimum i maximum Strefa magazynowania Strefa suszenia Strefa chłodzenia Powietrze chłodzące Daszek wylotowy wilgotnego powietrza Daszek wlotowy gorącego powietrza Daszek wylotowy wilgotnego powietrza Daszek wlotowy gorącego powietrza Zalety suszarni: Niskie zużycie energii cieplnej i elektrycznej Pełna automatyzacja i kontrola procesu suszenia Płynna regulacja przepływu ziarna w zależności od wilgotności suszonego materiału System stożkowych kaskad zapewniający równomierny przepływ gorącego powietrza Kolumna suszarni odporna na agresywne środowiska w trakcie procesu suszenia Wykonana ze specjalnego stopu aluminium z magnezem Modułowa budowa umożliwiająca późniejszą rozbudowę Szeroka gama podgrzewaczy powietrza (Opcjonalnie) System przeciwpożarowy: klapa szybkiego opróżniania, czujniki temperatury i przyłącze CO2. Temperatura maksymalna powietrza suszącego dla: pszenicy 90 C; rzepaku 75 C; kukurydzy 130 C. Powyższe dane odnoszą się do parametrów: temperatura powietrza na zewnętrz 15 C, wilgotność względna powietrza 75%, ziarno dojrzałe, czyste, ciągła praca suszarni. Producent zastrzega sobie możliwość zmian technicznych. Specyfikacja każdej suszarni może zostać zmieniona i dopasowana do indywidualnych potrzeb.

18 17 Suszenie Suszarnie przepływowe przewoźne Suszarnie przepływowe przewoźne podobnie jak stacjonarne przeznaczone są do suszenia wszystkich gatunków zbóż, kukurydzy, roślin oleistych i strączkowych, materiału konsumpcyjnego, paszowego i siewnego. Kolumna suszarni wykonana z półhartowanego stopu aluminium z magnezem. Parametry suszarni GDT 240/5/1 GDT 240/8/1 GDT 240/12/1 GDT 300/13/2 Pojemność kolumny dla zboża [t] 9,5 14,0 21,0 32,0 Zainstalowana moc elektryczna [kw] Wentylator (wydajność powietrza) [m 3 /h] Wentylator kolumny suszarni z dachem [m] 9,0 11,0 13,7 14,9 Moc na wyjściu podgrzewacza [kw] Średnie zużycie oleju opałowego na wysuszenie 1 tony ziarna o 1% wilgotności [litr] 1,05 1,05 1,05 1,05 Wydajność suszenia pszenicy przy redukcji wilgotności z 19% do 15% t/h (t/dobę) 7,0 (168) 12,5 (300) 19,5 (468) 24,0 (576) Wydajność suszenia rzepaku przy redukcji wilgotności z 13% do 7% t/h (t/dobę) 4,5 (110) 8,3 (200) 13,5 (324) 16,5 (396) Wydajność suszenia kukurydzy przy redukcji wilgotności z 30% do 15% t/h (t/dobę) 2,2 (53) 4,0 (96) 6,0 (145) 6,8 (163)

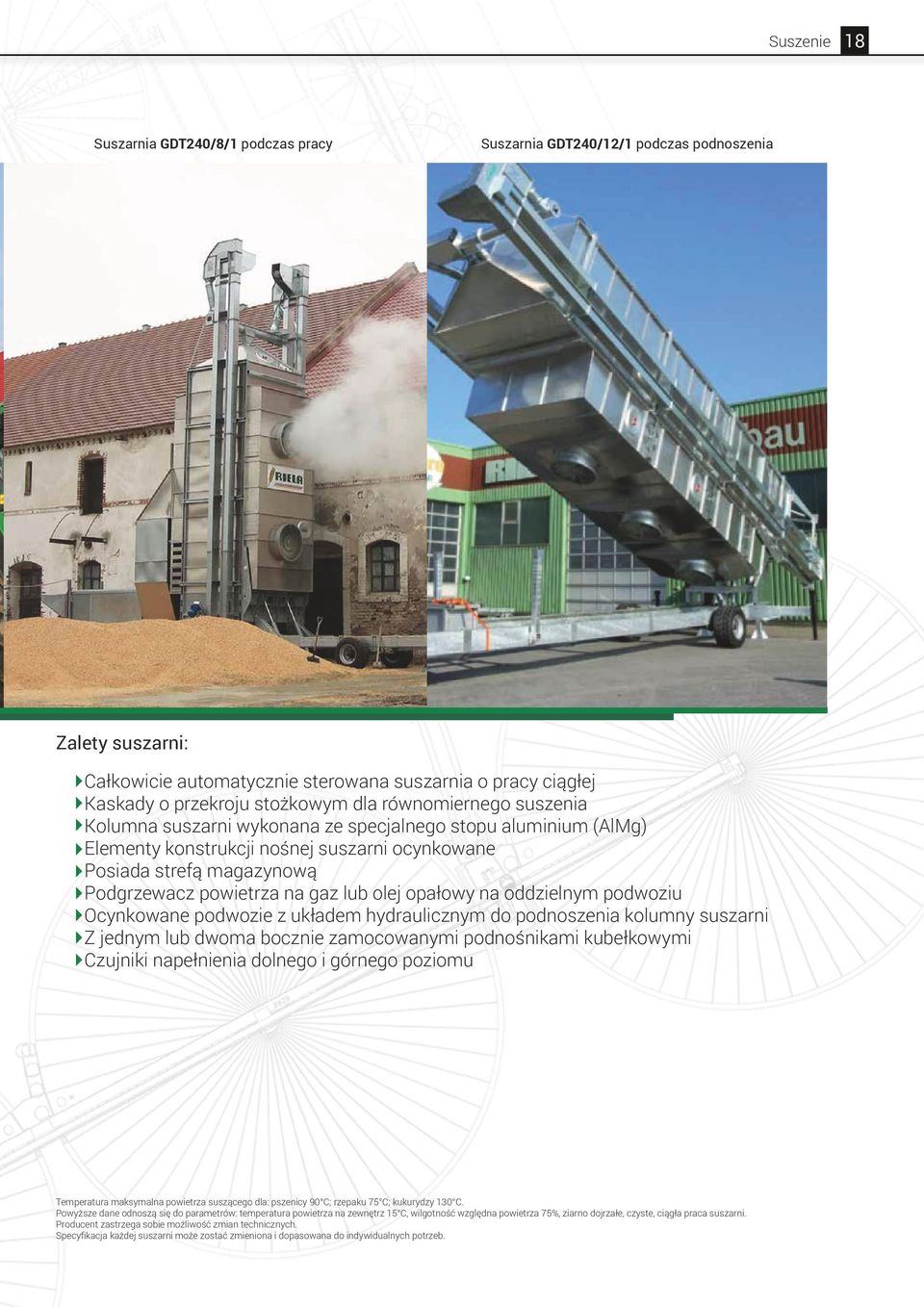

19 Suszenie 18 Suszarnia GDT240/8/1 podczas pracy Suszarnia GDT240/12/1 podczas podnoszenia Zalety suszarni: Całkowicie automatycznie sterowana suszarnia o pracy ciągłej Kaskady o przekroju stożkowym dla równomiernego suszenia Kolumna suszarni wykonana ze specjalnego stopu aluminium (AlMg) Elementy konstrukcji nośnej suszarni ocynkowane Posiada strefą magazynową Podgrzewacz powietrza na gaz lub olej opałowy na oddzielnym podwoziu Ocynkowane podwozie z układem hydraulicznym do podnoszenia kolumny suszarni Z jednym lub dwoma bocznie zamocowanymi podnośnikami kubełkowymi Czujniki napełnienia dolnego i górnego poziomu Temperatura maksymalna powietrza suszącego dla: pszenicy 90 C; rzepaku 75 C; kukurydzy 130 C. Powyższe dane odnoszą się do parametrów: temperatura powietrza na zewnętrz 15 C, wilgotność względna powietrza 75%, ziarno dojrzałe, czyste, ciągła praca suszarni. Producent zastrzega sobie możliwość zmian technicznych. Specyfikacja każdej suszarni może zostać zmieniona i dopasowana do indywidualnych potrzeb.

20 19 Suszenie Suszarnie obiegowe przewoźne Suszarnie obiegowe przewoźne przeznaczone są do suszenia wszystkich gatunków zbóż, kukurydzy, roślin oleistych i strączkowych, materiału konsumpcyjnego, paszowego i siewnego. Praca suszarni polega na ciągłym ruchu ziarna w kolumnie suszarni do momentu uzyskania żądanej (zadanej pośrednio) wilgotności bez względu na początkową wilgotność suszonego materiału. Suszarnia obiegowa firmy RIELA dzięki zastosowaniu termostatów i pomiaru temperatury pracy pieca, powietrza suszącego oraz ziarna w kolumnie podlega ciągłej kontroli i uniemożliwia przekroczenie nastawionych wartości. Parametry suszarni GTR 1500 GTR 2500 Pojemność kolumny dla zboża Zainstalowana moc elektryczna Wentylator (wydajność powietrza) Szerokość suszarni 15 m 3 22 kw m 3 /h 2820 mm 24 m 3 32 kw m 3 /h 3200 mm Wysokość transportowa / robocza 3900 mm / 5600 mm 5250 mm / 6925 mm Długość transportowa / robocza Bez wymiennika ciepła 7400 mm / 9600 mm 8800 mm / mm Bez wymiennika ciepła Z wymiennikiem ciepła Z Podgrzewacz wymiennikiem powietrza ciepła z przełączalnym wymiennikiem ciepła Średnie zużycie oleju opałowego na wysuszenie 1 tony ziarna 580 o 1% kw wilgotności Wydajność suszenia pszenicy przy redukcji wilgotności z 19% 300 do kw 15% t/h (t/dobę) 1000 kw 500 kw Średnie zużycie oleju opałowego na wysuszenie Wydajność 1 suszenia tony ziarna rzepaku o 1% wilgotności przy redukcji wilgotności z 13% 1,2 do litra 17% t/h (t/dobę) 1,2 litra Wydajność suszenia pszenicy przy redukcji Wydajność wilgotności suszenia z 19% kukurydzy do 15% t/h przy (t/dobę) redukcji wilgotności 4,5 / z 3,0* 30% do (108/72*) 15% t/h (t/dobę) 6,2 / 3,0* (150/120*) Wydajność suszenia rzepaku przy redukcji wilgotności z 13% do 17% t/h (t/dobę) Wydajność suszenia kukurydzy przy redukcji wilgotności z 30% do 15% t/h (t/dobę) 3,0 / 2,5* (72/60*) 2,0 / 1,2* (48/29*) 4,2 / 3,3* (100/80*) 3,3 / 1,8* (78/43*)

21 Suszenie 20 Proces suszenia składa się z czterech faz: zasypanie kolumny, suszenie materiału, studzenie materiału, opróżnienie kolumny. Głowica suszarni pracuje w dwóch trybach: załadunku i recyrkulacji oraz rozładunku. W trybie załadunku i recyrkulacji ziarno poprzez ślimak środkowy wynoszone jest na górę po czym wpada do komory suszącej i tak krąży w obiegu. Po przestawieniu na tryb rozładunku ziarno poprzez ślimak środkowy również jest wynoszone na górę po czym zostaje wyładowane poza suszarnię dzięki rynnie wyładowczej. Zalety suszarni: Wykonana z blach ocynkowanych Zbiornik z blachy perforowanej ze stali nierdzewnej Podgrzewacz powietrza z palnikiem na olej opałowy (opcjonalnie z palnikiem na gaz) Do oszczędnego suszenia materiałów sypkich * Wydajność suszarni podczas pracy z wymiennikiem ciepła. Producent zastrzega sobie możliwość zmian technicznych. Temperatura maksymalna powietrza suszącego dla: pszenicy 90 C; rzepaku 75 C; kukurydzy 130 C. Powyższe dane odnoszą się do parametrów: temperatura powietrza na zewnętrz 15 C, wilgotność względna powietrza 75%, ziarno dojrzałe, czyste.

22 21 Suszenie Suszarnie podłogowe Suszarnia podłogowa typu RST jest przeznaczona nie tylko do suszenia zboża, kukurydzy, rzepaku, czy roślin oleistych, ale także dla wysokiej jakości suszenia pelet, wiór i zrębek drewna i torfu oraz wszelkiego rodzaju roślin zielarskich, granulatów i podobnych produktów. Urządzenie suszarnicze firmy RIELA pracuje według zasady mieszania z przesuwem, innymi słowy mieszania progresywnego. Materiał przeznaczony do suszenia jest podawany do zasobnika podawczego za pośrednictwem dowolnego systemu przenośnikowego. Przy pomocy dna przesuwnego zasobnika podawczego oraz dodatkowej zasuwy regulacyjnej, ograniczona ilość wilgotnego materiału jest przemieszczana do strefy suszenia.

23 Zbiorniki na gnojowicę z blachy falistej 22 Zbiorniki na gnojowicę z blachy falistej Zbiorniki firmy RIELA stosowane są najczęściej jako zbiorniki do magazynowania naturalnego nawozu w postaci gnojowicy, powstającego w wyniku hodowli bydła lub trzody chlewnej. Usytuowane w pobliżu obiektu inwentarskiego magazynują nawóz dostarczany poprzez instalacje przepompowującą. Typ Zbiornik z dachem z tkaniny PCV Średnica (m) 6,24 7,13 8,02 8,91 9,8 9,8 10,7 12,48 12,48 14,26 15,15 15,15 16,04 17,83 17,83 17,83 17,83 17,83 Wysokość (m) 2,57 2,57 2,57 2,57 2,57 3,4 3,4 2,57 3,4 3,4 3,4 4,25 4,25 3,4 4,25 5,1 5,95 6,75 Objętość (m 3 ) Zbiornik z dachem z blachy ocynkowanej Typ Średnica (m) 19,61 19,61 19,61 19,61 19,61 19,61 Wysokość (m) 4,25 5,08 5,92 6,75 7,6 8,43 Objętość (m 3 ) W celu zapewnienia szczelności zbiorniki wewnątrz wyłożone są prefabrykowaną membraną EPDM o grubości 1,1mm. w kształcie worka o wymiarach dopasowanych do zbiornika, gwarantującą 100% szczelności. Zapewniamy projekt konstrukcyjny oraz niezbędną dokumentację techniczną. Wszystkie produkowane zbiorniki są wykonywane oraz projektowane zgodnie z aktualnymi normami oraz posiadają certyfikat CE.

24 23 Transport Przenośniki do ziarna kubełkowe łańcuchowe taśmowe ślimakowe Szeroka gama przenośników o wydajności od 40 do 300 t/h przeznaczonych do transportu poziomego i pionowego wszelkiego rodzaju ziarna. Stosowane głównie do napełniania i opróźniania silosów magazynowych oraz jako przenośniki we wszelkiego rodzaju drogach technologicznych (np. w procesie suszenia czy czyszczenia).

25 Transport 24

26 25 Sterowanie i automatyka Sterowanie i automatyka

27 Sterowanie i automatyka 26 Dostarczamy konwencjonalne szafy sterownicze oparte na nowoczesnych komponentach firmy Rittal, Eaton, Danfoss Siemens oraz Schneider, jak i zautomatyzowane sterowanie na bazie ekranów dotykowych bądź komputerów osobistych, zawsze dopasowane do wymagań klienta i danego obiektu. Nasza wykwalifikowana kadra automatyków i elektryków stoi do dyspozycji, aby opracować odpowiednie sterowanie dla danego obiektu. Do sterowania procesem technologicznym wykorzystujemy wy sokiej klasy czujniki pojemnościowe w wykonaniu przeciwwy buchowym, dzięki którym otrzymujemy potwierdzenie zasypania silosów lub suszarni. Zarządzanie urządzeniami magazynowo-suszącymi proponowane przez naszą firmę oparte jest na bazie komputera przemysłowego sprzęgniętego z komputerem osobistym (PC). Dzięki zastosowaniu takiego rozwiązania technicznego możliwa jest wizualizacja całego procesu suszenia i transportu ziarna. Ze względu na dużą przejrzystość i wierność odwzorowania graficznego na ekranie monitora suszarni, silosów, urządzeń czyszczących i transportowych użytkownik niemalże intuicyjnie jest w stanie w pełni sterować pracą całego obiektu za pomocą myszki komputerowej.

28 27 Mielenie i mieszanie Profesjonalne systemy do mielenia Współczesnym urządzeniom do przygotowywania mieszanek paszowych stawiane są najwyższe wymagania w zakresie jakości i technologii muszą być one pod każdym względem: praktyczne, technicznie dopracowane, podatne na modyfikacje, dostosowane do różnych adaptacji oraz trwałe eksploatacyjnie. Nasze systemy do mielenia i mieszania w pełnym wymiarze odpowiadają tym wymaganiom.

29 Mielenie i mieszanie 28 i mieszania Zastosowane w mieszalni pasz silosy stalowe lub z tworzywa sztucznego dają możliwość zmagazynowania dziennego zapotrzebowania surowca dla urządzeń śrutujących oraz innych komponentów paszy. Przygotowana pasza wymieszana w precyzyjnym, nadzorowanym przez komputer mieszalniku z układem wagowym jest magazynowana w silosach paszowych albo workowana w urządzeniach pakujących.

30 29 Hale magazynowe Hale magazynowe Specyfikacja: Przeznaczone do przechowywania materiałów sypkich, ziarna i nawozu Przeznaczone do przechowywania sprzętu rolniczego Konstrukcja wykonana z ocynkowanych profili zimnogiętych Może być wyposażona w wewnętrzne ściany oporowe oraz ściany działowe umożliwiające magazynowanie różnych produktów Poszycie dachu i ścian zewnętrznych z blach trapezowych lub wielowartstwowych (ocieplanych) Naświetlenia dachowe wykonane z żywicy poliestrowej Wentylacja grawitacyjna hali (nawiewy w ścianach zewnęrznych, kominki wentylacyjne) Wentylacja mechaniczna (patrz str. 30) Szeroka gama urządzeń do załadunku Rozwiązania indywidualnie dopasowane do potrzeb

31 Systemy wentylacyjne 30 Systemy wentylacyjne Kraty wentylacyjne z perforacją okrągłą Kraty wentylacyjne szczelinowe Kanały przejezdne Nacisk do 7 ton Szerokość 300 mm. Także dla rzepaku i ziaren traw Kanały powietrzne jako szalunek tracony Kształtki kanałów w formie L, Y, T i podwójne T Rura wentylacyjna likwiduje miejsca, w których nagrzewa się ziarno i niskim nakładem chroni przed duzymi stratami. Rurę wkręca się ręcznie w ziarno i w ten prosty sposób jest ona gotowa do eksploatacji. Zamontowana rura wentyluje ziarno w swym otoczeniu i po wystarczajacym wywietrzeniu jest po prostu przekładana. W ten sposób ziarno jest sukcesywnie wentylowane. Rura teleskopowa Airlance Silnik: Wydajność powiet.: Dł. całkowita: Część wentylac.: Cz. nieperforowana: Dł. grotu: Waga: Perforacja: 1,5kW 2500m 3 /h 3,0 m 1,5 m 0,5 m 0,25 m 36 kg 1,5 mm

32 31 Realizacje Wybrane realizacje

33 Realizacje 32
