MASZYN CENTRUM DO OBRÓBKI METALU

Transkrypt

1 2015 CENTRUM MASZYN DO OBRÓBKI METALU TOKARKI FREZARKI PRZECINARKI TAŒMOWE PLOTER PLAZMOWY ZAGINARKI WALCARKI GILOTYNY GIÊTARKI WIERTARKI SZLIFIERKI TAŒMOWE PRASY RÊCZNE OBIARKO ROWKARKI

2 2 12 LAT DOŚWIADCZENIA UDOKUMENTOWANA SPRZEDAŻ PONAD MASZYN I URZĄDZEŃ Poznaj firmę MAKTEK Informacje o firmie MAKTEK Firma MAKTEK Jerzy Zalewski istnieje na polskim rynku od kilkunastu lat. Jesteśmy prawdopodobnie największym centrum maszyn do obróbki drewna i metalu w Polsce. Na ponad m 2 powierzchni magazynowej czeka na Państwa około 1500 maszyn i urządzeń, dzięki czemu szybko i skutecznie możemy sprostać każdemu zamówieniu. Gwarantujemy sprawdzoną jakość naszych produktów oraz ich zgodność z obowiązującymi dyrektywami i przepisami. POZNAJCIE NASZĄ NOWĄ MARKĘ - Cormak to efekt najlepszych, sprawdzonych w ciągu kilkunastu lat rozwiązań. Rozwiązań przetestowanych zarówno w przemyśle ciężkim jak i u rzemieślników. Rozwiązań, które się sprawdziły i które dziś stanowią podstawę dobrego standardu. Ciężko o lepszą rekomendację. Dlaczego warto wybrać markę CORMAK? CORMAK to polska marka i sprawdzone rozwiązania polecane przez naszych klientów. Oferujemy maszyny tylko najwyższej klasy i stale dążymy do podnoszenia ich jakości. Zapewniamy profesjonalny serwis gwarancyjny i pogwarancyjny. Nasi inżynierowie posiadają odpowiednią wiedzę i doświadczenie w zakresie obsługi oraz konserwacji wszystkich naszych maszyn i urządzeń do obróbki drewna i metalu. Oferujemy szkolenia oraz Dedykowane Pakiety Szkoleń z zakresu obsługi maszyn konwencjonalnych oraz programowania maszyn sterowanych numerycznie (CNC) w siedzibie naszej firmy, jak również u klienta. Nasi specjaliści udzielają kompleksowych informacji i profesjonalnie doradzą przy wyborze optymalnych rozwiązań dla Twojej firmy. U nas zawsze możesz liczyć na fachowe wsparcie. Logistyka Codziennie współpracujemy z firmami kurierskimi takimi jak DB Schenker, K -EX, DHL. Wszystkie przesyłki są ubezpieczone i wysyłane do klienta w ciągu 24 godzin - od przyjęcia zamówienia - spedycją lub własnym transportem. Serdecznie zapraszamy do kontaktu z przedstawicielami naszej firmy!

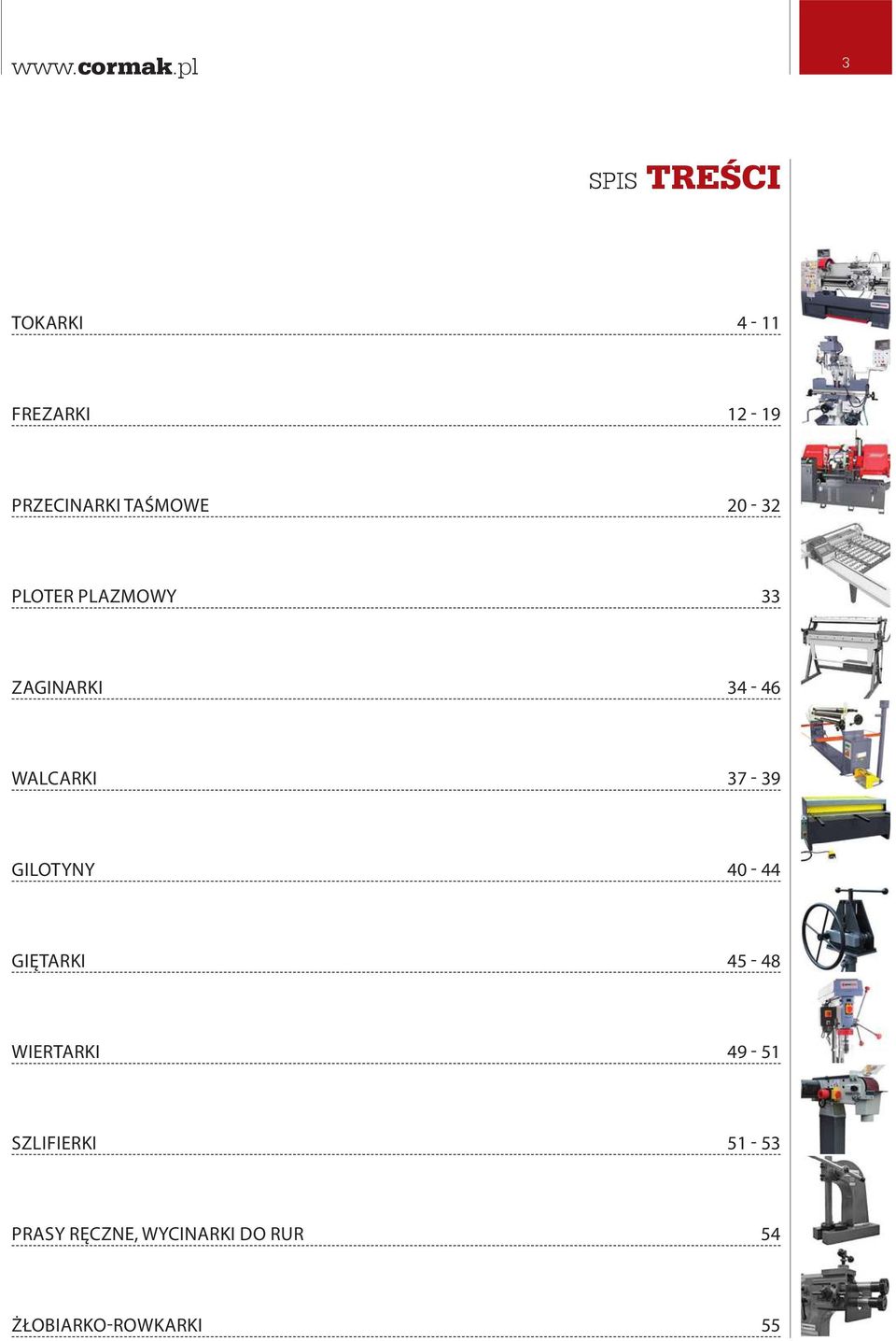

3 3 SPIS TREŒCI TOKARKI 4-11 FREZARKI PRZECINARKI TAŚMOWE PLOTER PLAZMOWY 33 ZAGINARKI WALCARKI GILOTYNY GIĘTARKI WIERTARKI SZLIFIERKI PRASY RĘCZNE, WYCINARKI DO RUR 54 ŻŁOBIARKO-ROWKARKI 55

4 4 TOKARKI UNIWERSALNE TYTAN 500 Tokarka do metalu TYTAN 500 to bardzo praktyczna maszyna, która została skonstruowana w prosty i logiczny sposób. Idealnie nadaje się ona do warsztatu domowego, szkolnego i do użytku przemysłowego. uchwyt 3-szczękowy 100 mm osłona uchwytu tokarskiego kieł stały MT2 kieł stały MT3 czterogniazdowy imak nożowy osłona przed rozbryzgami chłodziwa zespół kół zmianowych zbiornik do wiórów narzędzia do obsługi TYTAN 700 Kompaktowa tokarka o wszechstronnym zastosowaniu. uchwyt 3-szczękowy 100 mm osłona uchwytu tokarskiego kieł stały MT2 kieł stały MT3 czterogniazdowy imak nożowy osłona przed rozbryzgami chłodziwa zespół kół zmianowych zbiornik do wiórów narzędzia do obsługi Odległość między kłami [mm] Średnica toczenia maks. [mm] Średnica toczenia nad suportem [mm] Obroty wrzeciona [obr/min] Stożek wrzeciona Prześwit wrzeciona [mm] Wymiary (D x S x W) [mm] Moc silnika [kw] Ciężar [kg] TYTAN MK x 390 x 270 0,4 47 TYTAN MK x 615 x 560 0, TYTAN MK x 680 x 550 0,55 155

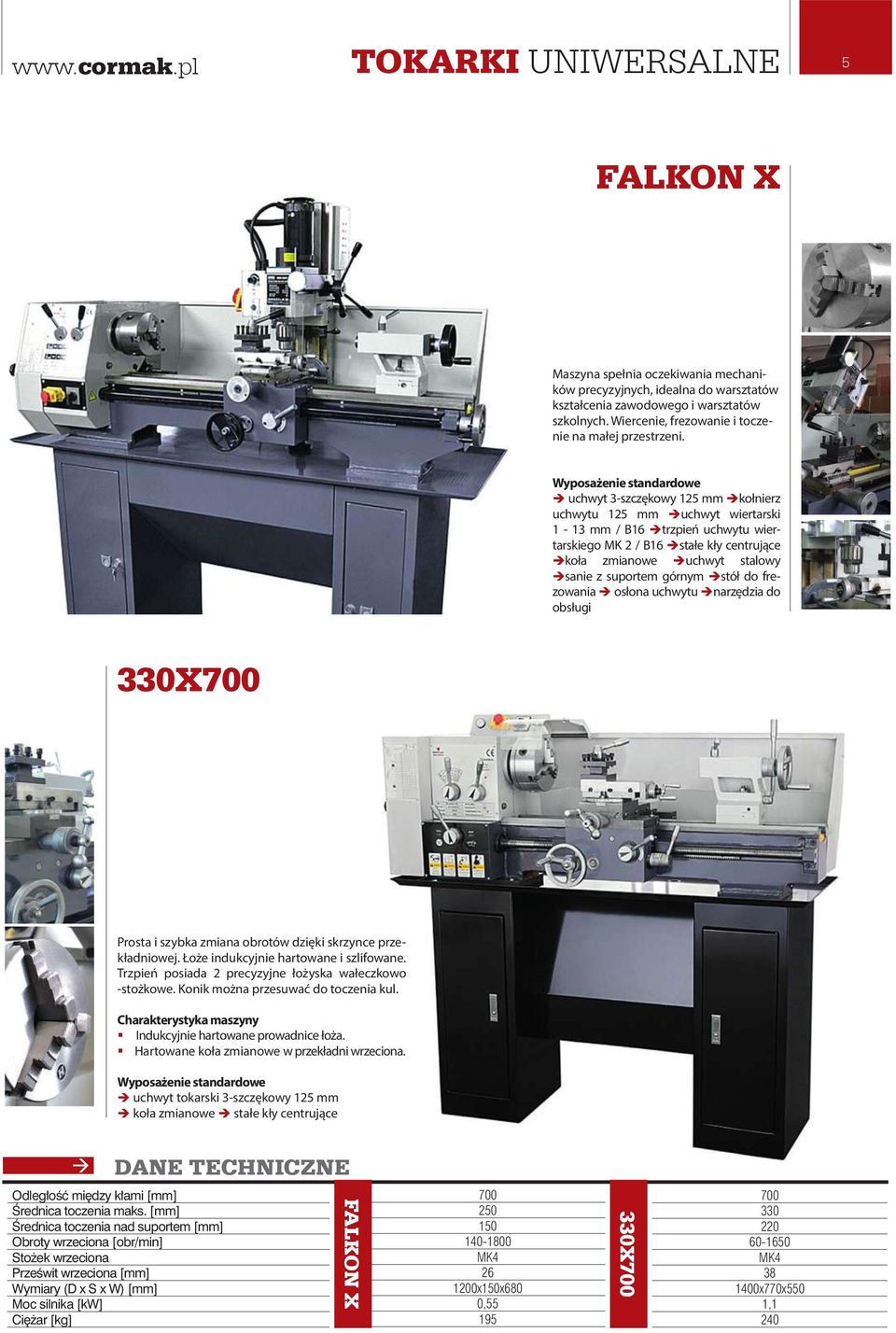

5 TOKARKI UNIWERSALNE 5 FALKON X Maszyna spełnia oczekiwania mechaników precyzyjnych, idealna do warsztatów kształcenia zawodowego i warsztatów szkolnych. Wiercenie, frezowanie i toczenie na małej przestrzeni. uchwyt 3-szczękowy 125 mm kołnierz uchwytu 125 mm uchwyt wiertarski 1-13 mm / B16 trzpień uchwytu wiertarskiego MK 2 / B16 stałe kły centrujące koła zmianowe uchwyt stalowy sanie z suportem górnym stół do frezowania osłona uchwytu narzędzia do obsługi 330X700 Prosta i szybka zmiana obrotów dzięki skrzynce przekładniowej. Łoże indukcyjnie hartowane i szlifowane. Trzpień posiada 2 precyzyjne łożyska wałeczkowo -stożkowe. Konik można przesuwać do toczenia kul. Indukcyjnie hartowane prowadnice łoża. Hartowane koła zmianowe w przekładni wrzeciona. uchwyt tokarski 3-szczękowy 125 mm koła zmianowe stałe kły centrujące Odległość między kłami [mm] Średnica toczenia maks. [mm] Średnica toczenia nad suportem [mm] Obroty wrzeciona [obr/min] Stożek wrzeciona Prześwit wrzeciona [mm] Wymiary (D x S x W) [mm] Moc silnika [kw] Ciężar [kg] FALKON X MK x150x680 0, X MK x770x550 1,1 240

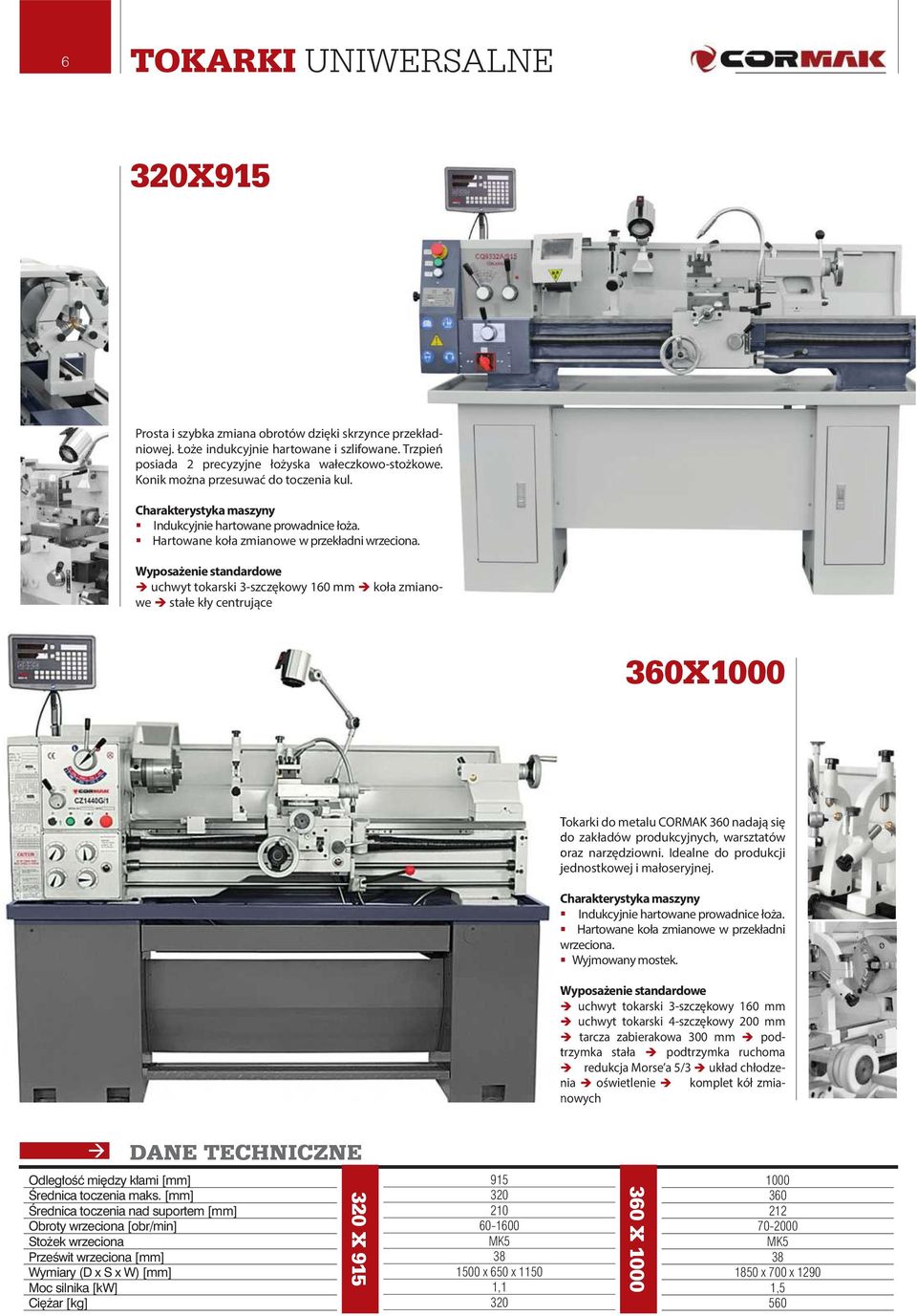

6 6 TOKARKI UNIWERSALNE 320X915 Prosta i szybka zmiana obrotów dzięki skrzynce przekładniowej. Łoże indukcyjnie hartowane i szlifowane. Trzpień posiada 2 precyzyjne łożyska wałeczkowo-stożkowe. Konik można przesuwać do toczenia kul. Indukcyjnie hartowane prowadnice łoża. Hartowane koła zmianowe w przekładni wrzeciona. uchwyt tokarski 3-szczękowy 160 mm koła zmianowe stałe kły centrujące 360X1000 Tokarki do metalu CORMAK 360 nadają się do zakładów produkcyjnych, warsztatów oraz narzędziowni. Idealne do produkcji jednostkowej i małoseryjnej. Indukcyjnie hartowane prowadnice łoża. Hartowane koła zmianowe w przekładni wrzeciona. Wyjmowany mostek. uchwyt tokarski 3-szczękowy 160 mm uchwyt tokarski 4-szczękowy 200 mm tarcza zabierakowa 300 mm pod- trzymka stała podtrzymka ruchoma redukcja Morse a 5/3 układ chłodze- nia oświetlenie komplet kół zmia- nowych Odległość między kłami [mm] Średnica toczenia maks. [mm] Średnica toczenia nad suportem [mm] Obroty wrzeciona [obr/min] Stożek wrzeciona Prześwit wrzeciona [mm] Wymiary (D x S x W) [mm] Moc silnika [kw] Ciężar [kg] 320 X MK x 650 x , X MK x 700 x ,5 560

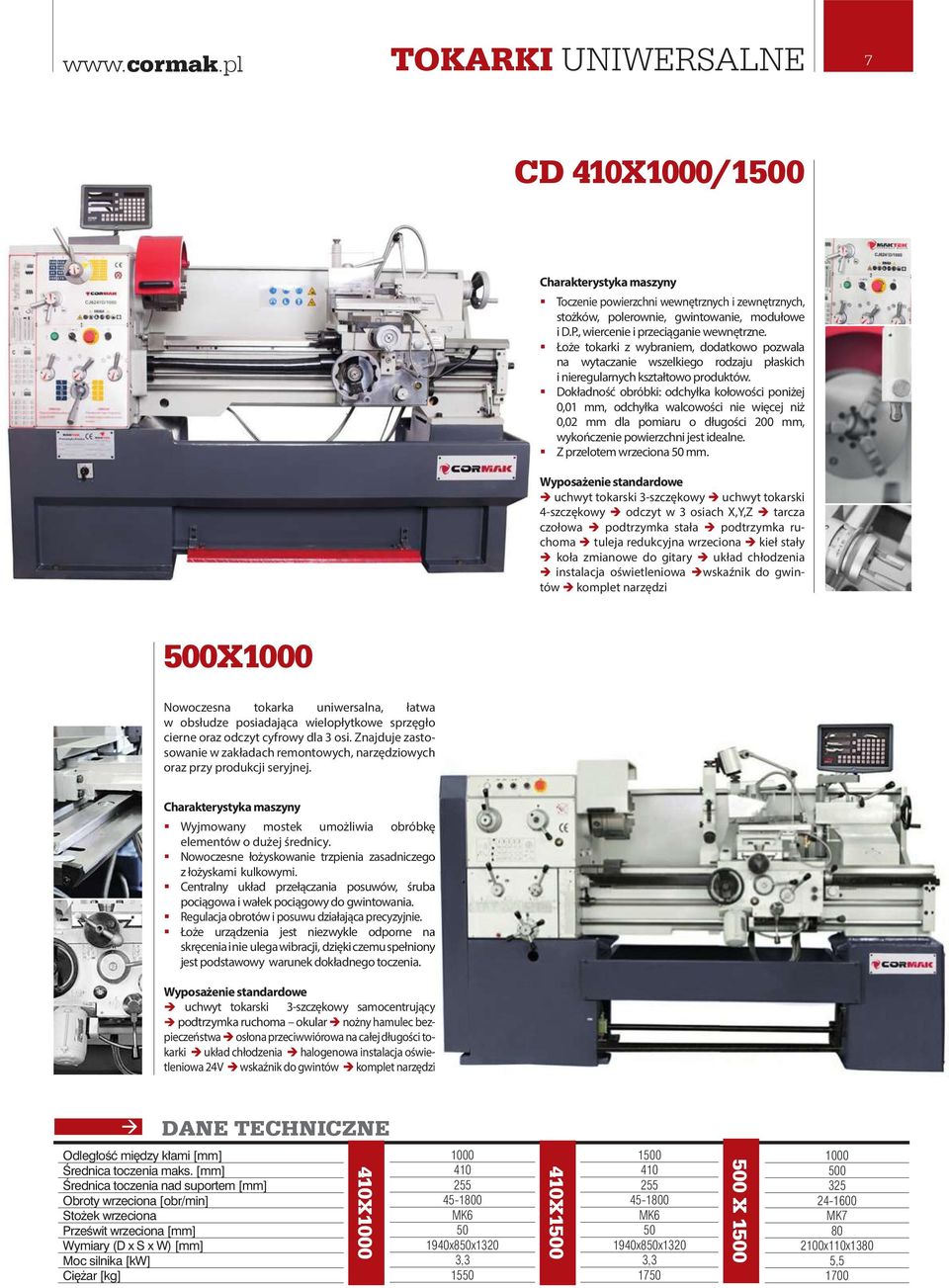

7 TOKARKI UNIWERSALNE 7 CD 410X1000/1500 Toczenie powierzchni wewnętrznych i zewnętrznych, stożków, polerownie, gwintowanie, modułowe i D.P., wiercenie i przeciąganie wewnętrzne. Łoże tokarki z wybraniem, dodatkowo pozwala na wytaczanie wszelkiego rodzaju płaskich i nieregularnych kształtowo produktów. Dokładność obróbki: odchyłka kołowości poniżej 0,01 mm, odchyłka walcowości nie więcej niż 0,02 mm dla pomiaru o długości 200 mm, wykończenie powierzchni jest idealne. Z przelotem wrzeciona 50 mm. uchwyt tokarski 3-szczękowy uchwyt tokarski 4-szczękowy odczyt w 3 osiach X,Y,Z tarcza czołowa podtrzymka stała podtrzymka ruchoma tuleja redukcyjna wrzeciona kieł stały koła zmianowe do gitary układ chłodzenia instalacja oświetleniowa wskaźnik do gwintów komplet narzędzi 500X1000 Nowoczesna tokarka uniwersalna, łatwa w obsłudze posiadająca wielopłytkowe sprzęgło cierne oraz odczyt cyfrowy dla 3 osi. Znajduje zastosowanie w zakładach remontowych, narzędziowych oraz przy produkcji seryjnej. Wyjmowany mostek umożliwia obróbkę elementów o dużej średnicy. Nowoczesne łożyskowanie trzpienia zasadniczego z łożyskami kulkowymi. Centralny układ przełączania posuwów, śruba pociągowa i wałek pociągowy do gwintowania. Regulacja obrotów i posuwu działająca precyzyjnie. Łoże urządzenia jest niezwykle odporne na skręcenia i nie ulega wibracji, dzięki czemu spełniony jest podstawowy warunek dokładnego toczenia. uchwyt tokarski 3-szczękowy samocentrujący podtrzymka ruchoma okular nożny hamulec pieczeństwa osłona przeciwwiórowa na całej długości to- bezkarki układ chłodzenia halogenowa instalacja tleniowa 24V wskaźnik do gwintów komplet oświe- narzędzi Odległość między kłami [mm] Średnica toczenia maks. [mm] Średnica toczenia nad suportem [mm] Obroty wrzeciona [obr/min] Stożek wrzeciona Prześwit wrzeciona [mm] Wymiary (D x S x W) [mm] Moc silnika [kw] Ciężar [kg] 410X MK x850x1320 3, X MK x850x1320 3, X MK x110x1380 5,5 1700

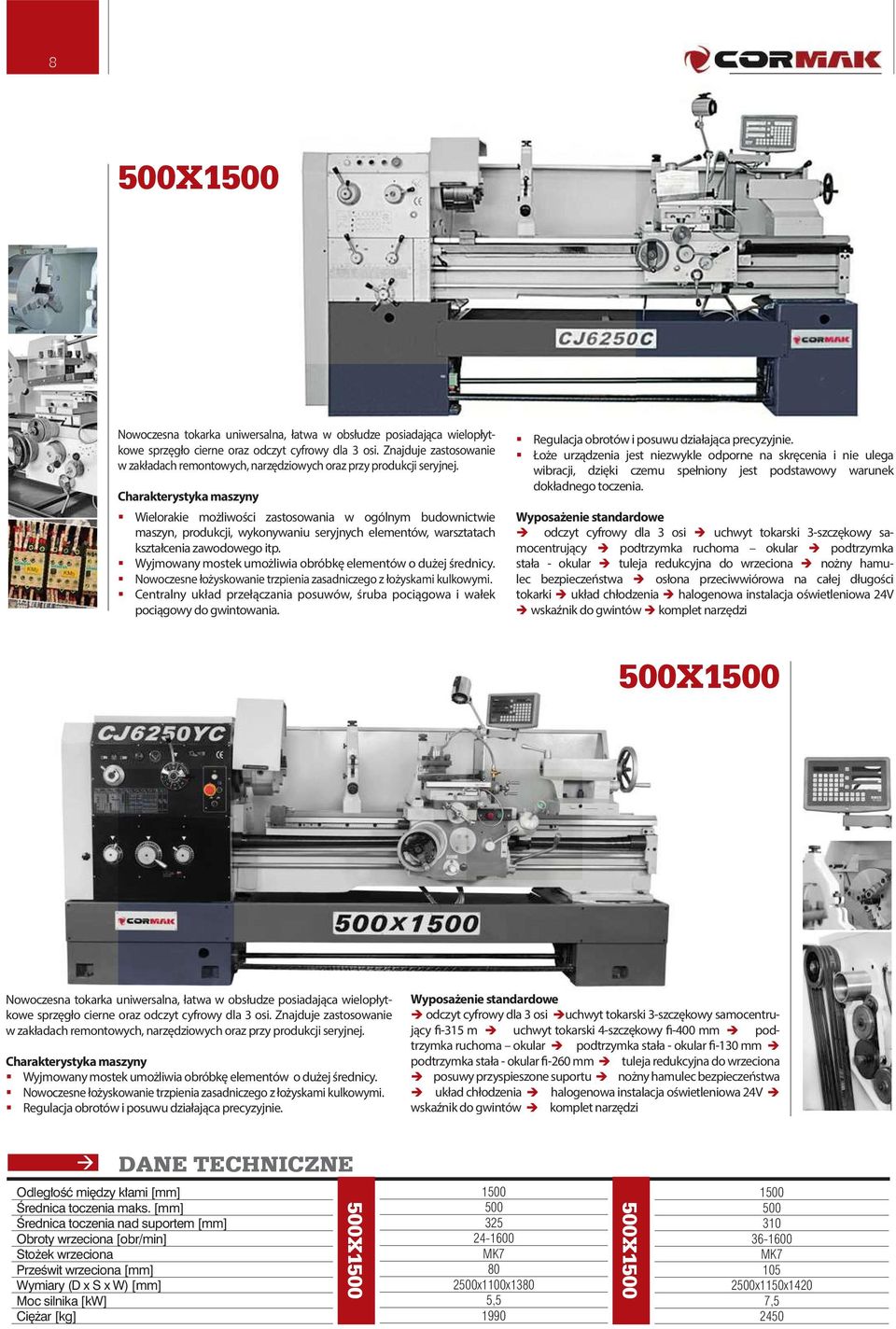

8 8 500X1500 Nowoczesna tokarka uniwersalna, łatwa w obsłudze posiadająca wielopłytkowe sprzęgło cierne oraz odczyt cyfrowy dla 3 osi. Znajduje zastosowanie w zakładach remontowych, narzędziowych oraz przy produkcji seryjnej. Wielorakie możliwości zastosowania w ogólnym budownictwie maszyn, produkcji, wykonywaniu seryjnych elementów, warsztatach kształcenia zawodowego itp. Wyjmowany mostek umożliwia obróbkę elementów o dużej średnicy. Nowoczesne łożyskowanie trzpienia zasadniczego z łożyskami kulkowymi. Centralny układ przełączania posuwów, śruba pociągowa i wałek pociągowy do gwintowania. Regulacja obrotów i posuwu działająca precyzyjnie. Łoże urządzenia jest niezwykle odporne na skręcenia i nie ulega wibracji, dzięki czemu spełniony jest podstawowy warunek dokładnego toczenia. odczyt cyfrowy dla 3 osi uchwyt tokarski 3-szczękowy samocentrujący podtrzymka ruchoma okular podtrzymka stała - okular tuleja redukcyjna do wrzeciona nożny hamulec bezpieczeństwa osłona przeciwwiórowa na całej długości tokarki układ chłodzenia halogenowa instalacja oświetleniowa 24V wskaźnik do gwintów komplet narzędzi 500X1500 Nowoczesna tokarka uniwersalna, łatwa w obsłudze posiadająca wielopłytkowe sprzęgło cierne oraz odczyt cyfrowy dla 3 osi. Znajduje zastosowanie w zakładach remontowych, narzędziowych oraz przy produkcji seryjnej. Wyjmowany mostek umożliwia obróbkę elementów o dużej średnicy. Nowoczesne łożyskowanie trzpienia zasadniczego z łożyskami kulkowymi. Regulacja obrotów i posuwu działająca precyzyjnie. odczyt cyfrowy dla 3 osi uchwyt tokarski 3-szczękowy samocentrujący fi-315 m uchwyt tokarski 4-szczękowy fi-400 mm podtrzymka ruchoma okular podtrzymka stała - okular fi-130 mm podtrzymka stała - okular fi-260 mm tuleja redukcyjna do wrzeciona posuwy przyspieszone suportu nożny hamulec bezpieczeństwa układ chłodzenia halogenowa instalacja oświetleniowa 24V wskaźnik do gwintów komplet narzędzi Odległość między kłami [mm] Średnica toczenia maks. [mm] Średnica toczenia nad suportem [mm] Obroty wrzeciona [obr/min] Stożek wrzeciona Prześwit wrzeciona [mm] Wymiary (D x S x W) [mm] Moc silnika [kw] Ciężar [kg] 500X MK x1100x1380 5, X MK x1150x1420 7,5 2450

9 X2000 Nowoczesna tokarka uniwersalna, łatwa w obsłudze posiadająca wielopłytkowe sprzęgło cierne oraz odczyt cyfrowy dla 3 osi. Znajduje zastosowanie w zakładach remontowych, narzędziowych oraz przy produkcji seryjnej. Wyjmowany mostek umożliwia obróbkę elementów o dużej średnicy. Nowoczesne łożyskowanie trzpienia zasadniczego z łożyskami kulkowymi. Regulacja obrotów i posuwu działająca precyzyjnie. Łoże urządzenia jest niezwykle odporne na skręcenia i nie ulega wibracji, dzięki czemu spełniony jest podstawowy warunek dokładnego toczenia. odczyt cyfrowy dla 3 osi uchwyt tokarski 3-szczękowy samocentrujący fi- 250 m uchwyt tokarski 4-szczękowy fi-420 mm podtrzymka ruchoma okular podtrzymka stała - okular fi-130 mm tuleja redukcyjna do wrzeciona posuwy przyspieszone suportu nożny hamulec bezpieczeństwa osłona przeciwwiórowa na całej długości tokarki układ chłodzenia halogenowa instalacja oświetleniowa 24V wskaźnik do gwintów komplet narzędzi GOLIAT 660X2000 Seryjnie wyposażona w układ do wiercenia otworów głębokich 26 mm. Konik przesuwany w kierunku osi X. Solidne łoże urządzenia z indukcyjnie hartowaną i szlifowaną prowadnicą łoża. Dokładność obrotu dzięki precyzyjnym łożyskom wałeczkowo-stożkowym. Do toczenia stożków można przesunąć układ konika. Wyposażone w śrubę pociągową do gwintowania lub dla automatycznego posuwu wzdłużnego. Stabilna konstrukcja, nowoczesny kształt. odczyt cyfrowy dla 3 osi uchwyt tokarski 3-szczękowy samocentrujący fi-315 mm uchwyt tokarski 4-szczękowy fi 400 mm tarcza tokarska fi 500 mm podtrzymka ruchoma-okular podtrzymka stała-okular tuleja redukcyjna do wrzeciona posuwy przyspieszone suportu nożny hamulec bezpieczeństwa osłona przeciwwiórowa na całej długości tokarki układ chłodzenia halogenowa instalacja oświetleniowa 24V wskaźnik do gwintów komplet narzędzi Odległość między kłami [mm] Średnica toczenia maks. [mm] Średnica toczenia nad suportem [mm] Obroty wrzeciona [obr/min] Stożek wrzeciona Prześwit wrzeciona [mm] Wymiary (D x S x W) [mm] Moc silnika [kw] Ciężar [kg] 600X MK , X MK x1130x1440 7,5 3500

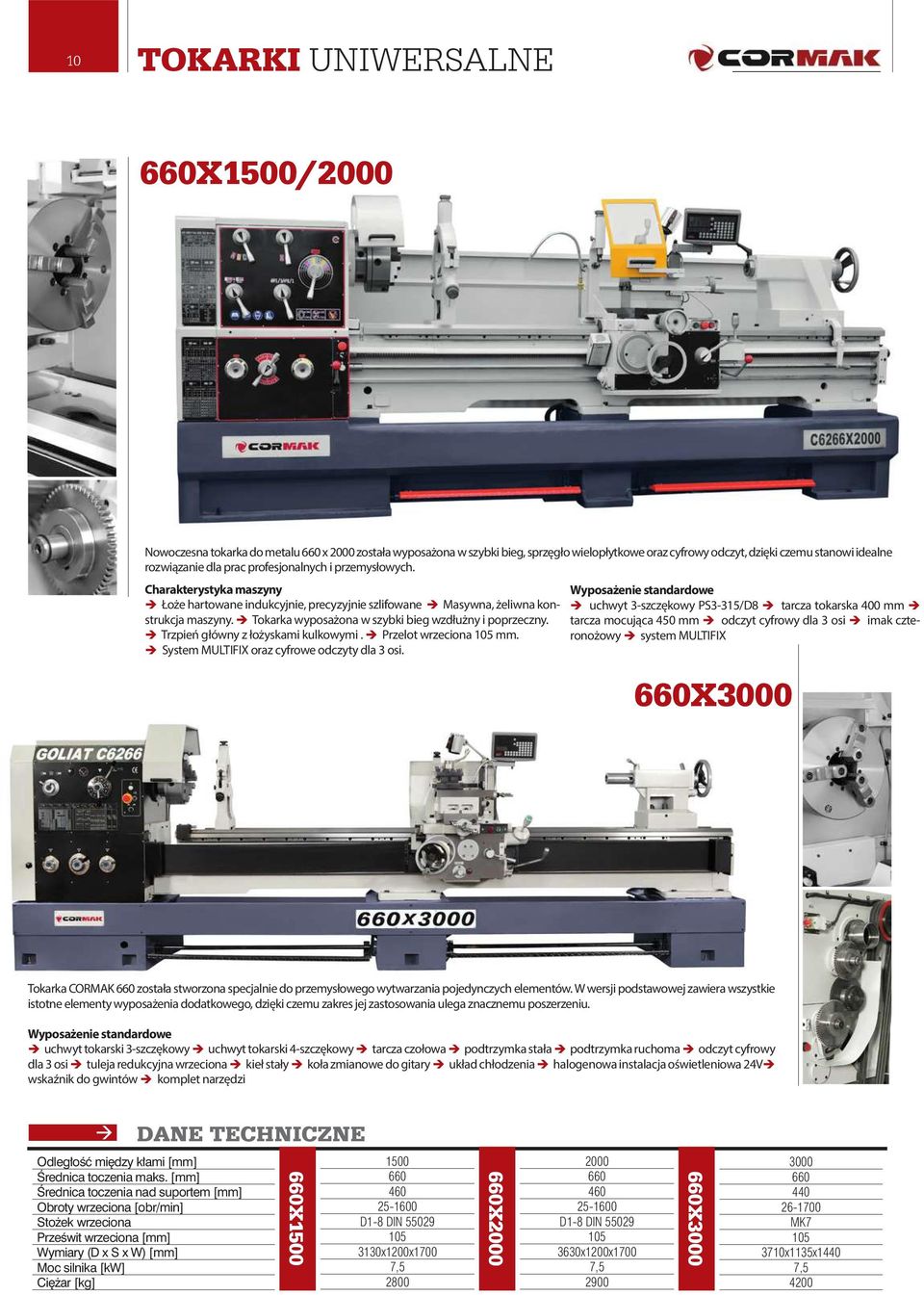

10 10 TOKARKI UNIWERSALNE 660X1500/2000 Nowoczesna tokarka do metalu 660 x 2000 została wyposażona w szybki bieg, sprzęgło wielopłytkowe oraz cyfrowy odczyt, dzięki czemu stanowi idealne rozwiązanie dla prac profesjonalnych i przemysłowych. Łoże hartowane indukcyjnie, precyzyjnie szlifowane Masywna, żeliwna konstrukcja maszyny. Tokarka wyposażona w szybki bieg wzdłużny i poprzeczny. Trzpień główny z łożyskami kulkowymi. Przelot wrzeciona 105 mm. System MULTIFIX oraz cyfrowe odczyty dla 3 osi. uchwyt 3-szczękowy PS3-315/D8 tarcza tokarska 400 mm tarcza mocująca 450 mm odczyt cyfrowy dla 3 osi imak czteronożowy system MULTIFIX 660X3000 Tokarka CORMAK 660 została stworzona specjalnie do przemysłowego wytwarzania pojedynczych elementów. W wersji podstawowej zawiera wszystkie istotne elementy wyposażenia dodatkowego, dzięki czemu zakres jej zastosowania ulega znacznemu poszerzeniu. uchwyt tokarski 3-szczękowy uchwyt tokarski 4-szczękowy tarcza czołowa podtrzymka stała podtrzymka ruchoma odczyt cyfrowy dla 3 osi tuleja redukcyjna wrzeciona kieł stały koła zmianowe do gitary układ chłodzenia halogenowa instalacja oświetleniowa 24V wskaźnik do gwintów komplet narzędzi Odległość między kłami [mm] Średnica toczenia maks. [mm] Średnica toczenia nad suportem [mm] Obroty wrzeciona [obr/min] Stożek wrzeciona Prześwit wrzeciona [mm] Wymiary (D x S x W) [mm] Moc silnika [kw] Ciężar [kg] 660X D1-8 DIN x1200x1700 7, X D1-8 DIN x1200x1700 7, X MK x1135x1440 7,5 4200

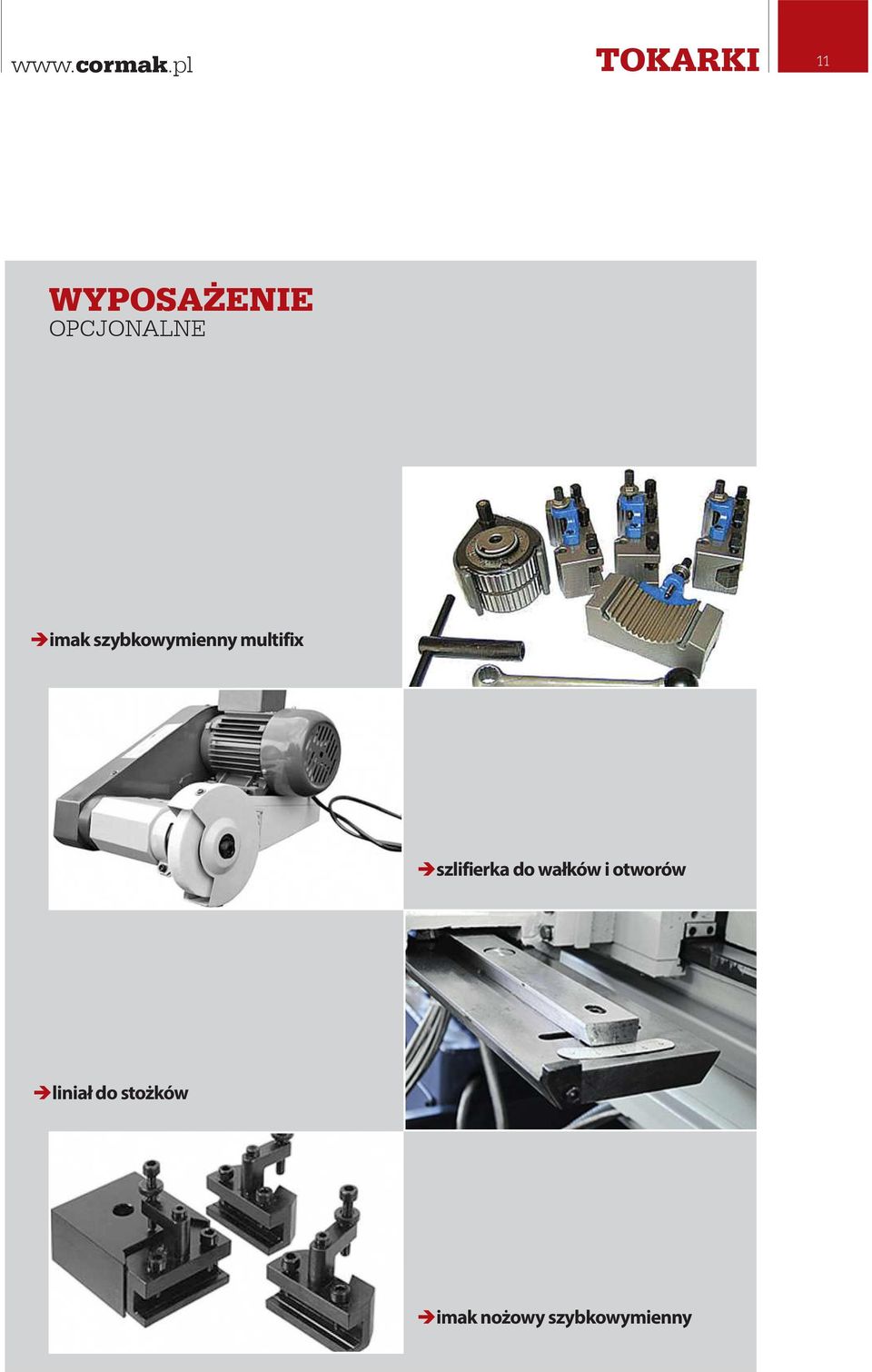

11 TOKARKI 11 WYPOSA ENIE OPCJONALNE imak szybkowymienny multifix szlifierka do wałków i otworów liniał do stożków imak nożowy szybkowymienny

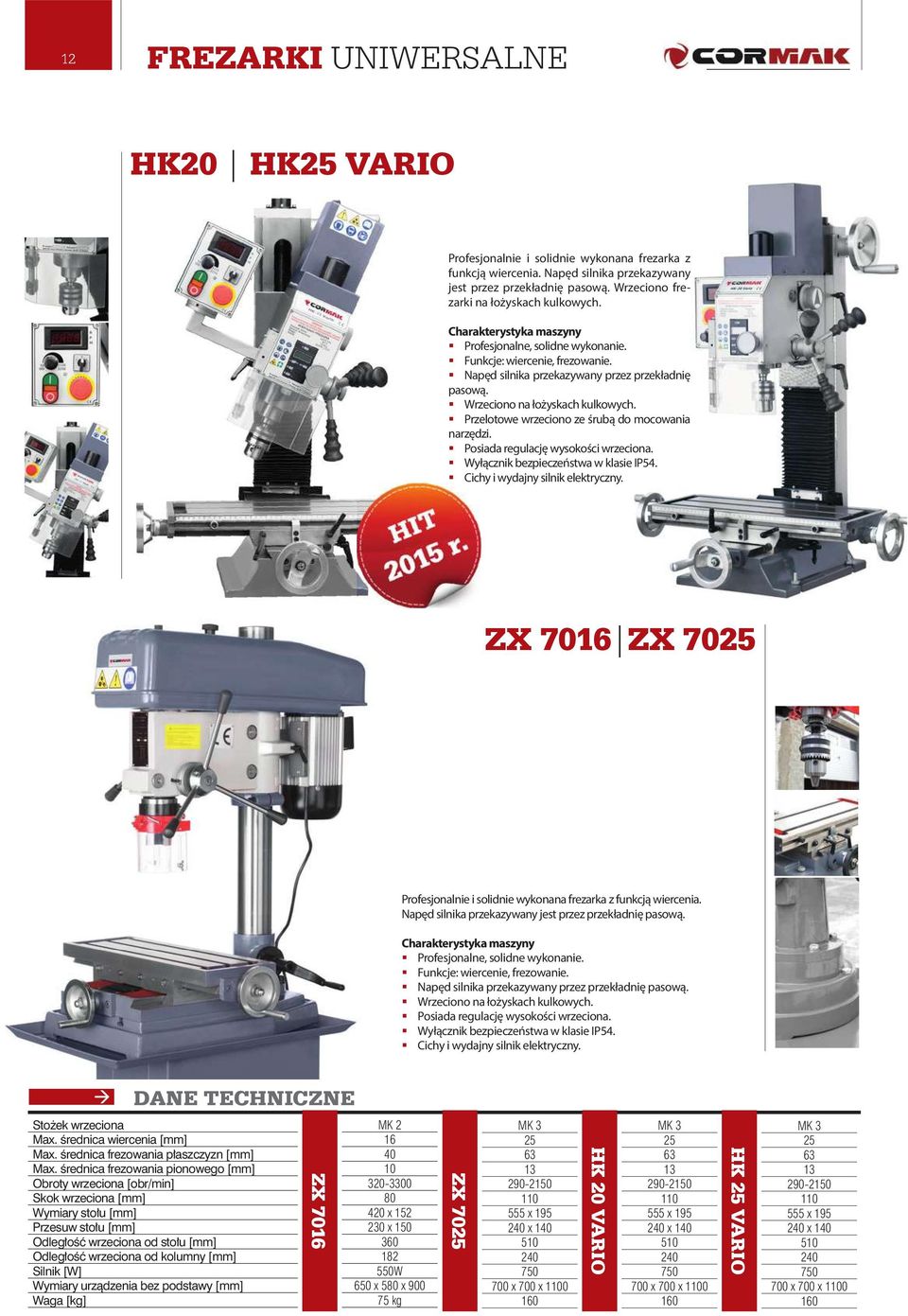

12 12 FREZARKI UNIWERSALNE HK20 HK25 VARIO Profesjonalnie i solidnie wykonana frezarka z funkcją wiercenia. Napęd silnika przekazywany jest przez przekładnię pasową. Wrzeciono frezarki na łożyskach kulkowych. Profesjonalne, solidne wykonanie. Funkcje: wiercenie, frezowanie. Napęd silnika przekazywany przez przekładnię pasową. Wrzeciono na łożyskach kulkowych. Przelotowe wrzeciono ze śrubą do mocowania narzędzi. Posiada regulację wysokości wrzeciona. Wyłącznik bezpieczeństwa w klasie IP54. Cichy i wydajny silnik elektryczny. ZX 7016 ZX 7025 Profesjonalnie i solidnie wykonana frezarka z funkcją wiercenia. Napęd silnika przekazywany jest przez przekładnię pasową. Profesjonalne, solidne wykonanie. Funkcje: wiercenie, frezowanie. Napęd silnika przekazywany przez przekładnię pasową. Wrzeciono na łożyskach kulkowych. Posiada regulację wysokości wrzeciona. Wyłącznik bezpieczeństwa w klasie IP54. Cichy i wydajny silnik elektryczny. Stożek wrzeciona Max. średnica wiercenia [mm] Max. średnica frezowania płaszczyzn [mm] Max. średnica frezowania pionowego [mm] Obroty wrzeciona [obr/min] Skok wrzeciona [mm] Wymiary stołu [mm] Przesuw stołu [mm] Odległość wrzeciona od stołu [mm] Odległość wrzeciona od kolumny [mm] Silnik [W] Wymiary urządzenia bez podstawy [mm] ZX 7016 MK x x W 650 x 580 x kg ZX 7025 MK x x x 700 x HK 20 VARIO MK x x x 700 x HK 25 VARIO MK x x x 700 x

13 FREZARKI UNIWERSALNE 13 ZX 7045B1 Maszyna ta może być wykorzystywana do wiercenia, rozwiercania i rozszerzania otworów do 45/40 mm w żeliwie oraz gwintowania śrub do M12 mm, frezowania do szerokości 80 mm oraz wrębu do 22 mm. Nadaje się ona także do cięcia i frezowania czołowego. Można montować do niej różne akcesoria. Ciężki, stabilny odlew żeliwny. Posuw automatyczny w osi Z. Wysokość frezarki regulowana jest na suporcie a nie na kolumnie. Dodatkowo chłodzenie cieczą. Masywny stół krzyżowy z precyzyjnie szlifowaną powierzchnią. Prowadnice w kształcie jaskółczego ogona. Cicha praca dzięki szlifowanym kołom zębatym. Lewe i prawe obroty. Głowica obrotowa +/- 9. Regulowana wysokość głowicy. Frezowanie: dostawianie kła za pomocą ręcznego uchwytu. Wiercenie: dostawianie kła za pomocą ręcznego uchwytu. ZX7045 Maszyna ta może być wykorzystywana do wiercenia, rozwiercania i rozszerzania otworów do 45/40 mm w żeliwie oraz gwintowania śrub do M12 mm, frezowania do szerokości 80 mm oraz wrębu do 22 mm. Nadaje się ona także do cięcia i frezowania czołowego. Można montować do niej różne akcesoria. Ciężki stabilny odlew żeliwny. Wysokość frezarki regulowana jest na suporcie a nie na kolumnie. Masywny stół krzyżowy z precyzyjnie szlifowaną powierzchnią. Prowadnice w kształcie jaskółczego ogona. Cicha praca dzięki szlifowanym kołom zębatym. Lewe i prawe obroty. Głowica obrotowa +/- 90. Regulowana wysokość głowicy. Frezowanie: dostawianie kła za pomocą ręcznego uchwytu. Wiercenie: dostawianie kła za pomocą ręcznego uchwytu. zacisk Ø16mm frez Ø80mm trzpień MK3/MK2 trzpień MK4/ MK3 klin klucz imbusowy 4, 5, 6 klucz dwustronny 24 mm śruba rączka trzpień MK4/B18 Wymiary stołu roboczego [mm] Przesuw stołu [mm] Uchwyt trzpienia Max. średnica wiercenia [mm] Odległość wrzeciona od stołu [mm] Max. średnica gwintowania Obroty wrzeciona [obr/min] Moc silnika [kw] ZX 7045 B1 585X X140 MK żeliwo M32, stal M ,1 690X950X ZX X x170 MK , 6 biegów 1,5 860x740x

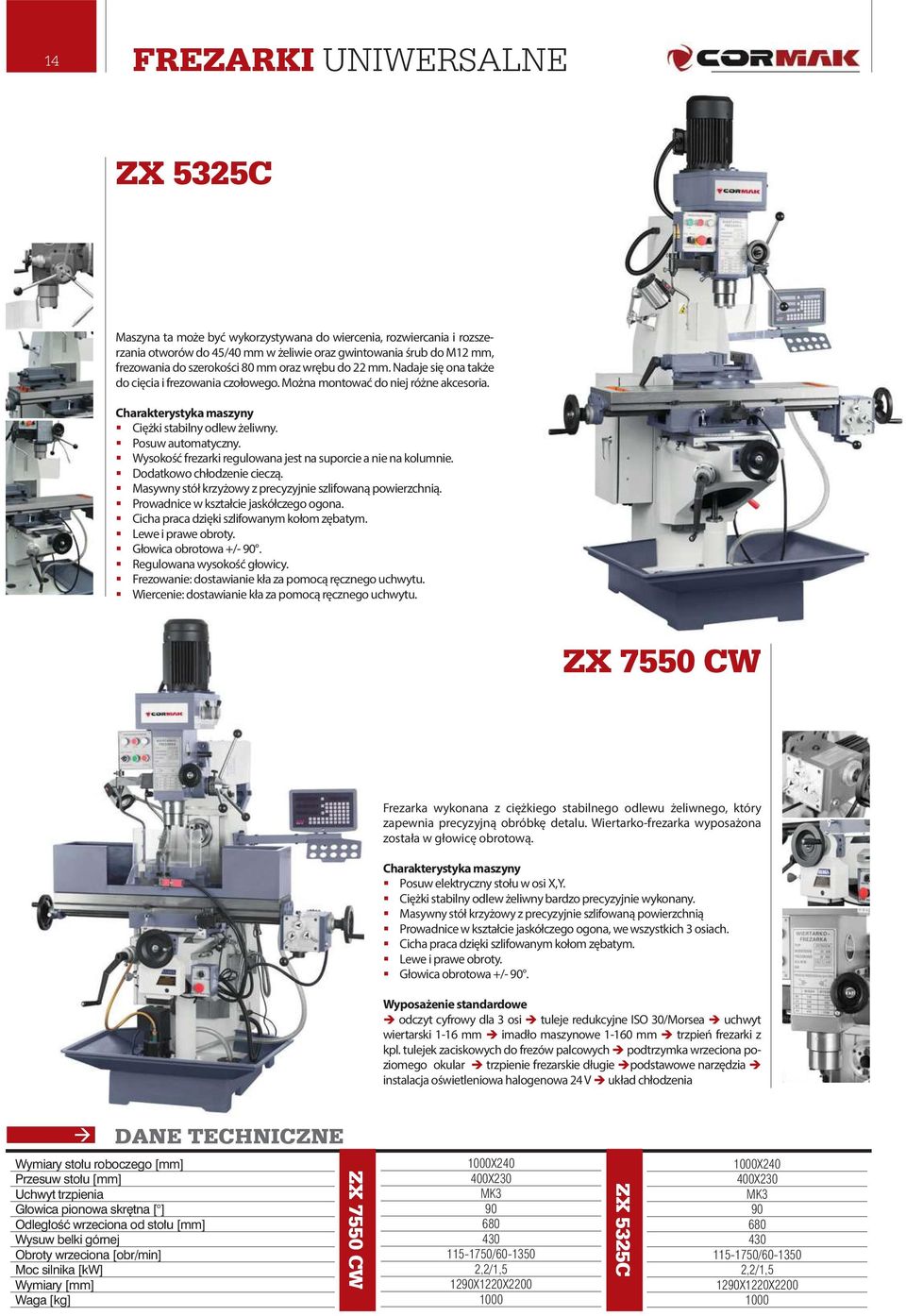

14 14 FREZARKI UNIWERSALNE ZX 5325C Maszyna ta może być wykorzystywana do wiercenia, rozwiercania i rozszerzania otworów do 45/40 mm w żeliwie oraz gwintowania śrub do M12 mm, frezowania do szerokości 80 mm oraz wrębu do 22 mm. Nadaje się ona także do cięcia i frezowania czołowego. Można montować do niej różne akcesoria. Ciężki stabilny odlew żeliwny. Posuw automatyczny. Wysokość frezarki regulowana jest na suporcie a nie na kolumnie. Dodatkowo chłodzenie cieczą. Masywny stół krzyżowy z precyzyjnie szlifowaną powierzchnią. Prowadnice w kształcie jaskółczego ogona. Cicha praca dzięki szlifowanym kołom zębatym. Lewe i prawe obroty. Głowica obrotowa +/- 9. Regulowana wysokość głowicy. Frezowanie: dostawianie kła za pomocą ręcznego uchwytu. Wiercenie: dostawianie kła za pomocą ręcznego uchwytu. ZX 7550 CW Frezarka wykonana z ciężkiego stabilnego odlewu żeliwnego, który zapewnia precyzyjną obróbkę detalu. Wiertarko-frezarka wyposażona została w głowicę obrotową. Posuw elektryczny stołu w osi X,Y. Ciężki stabilny odlew żeliwny bardzo precyzyjnie wykonany. Masywny stół krzyżowy z precyzyjnie szlifowaną powierzchnią Prowadnice w kształcie jaskółczego ogona, we wszystkich 3 osiach. Cicha praca dzięki szlifowanym kołom zębatym. Lewe i prawe obroty. Głowica obrotowa +/- 9. odczyt cyfrowy dla 3 osi tuleje redukcyjne ISO 30/Morsea uchwyt wiertarski 1-16 mm imadło maszynowe mm trzpień frezarki z kpl. tulejek zaciskowych do frezów palcowych podtrzymka wrzeciona poziomego okular trzpienie frezarskie długie podstawowe narzędzia instalacja oświetleniowa halogenowa 24 V układ chłodzenia Wymiary stołu roboczego [mm] Przesuw stołu [mm] Uchwyt trzpienia Głowica pionowa skrętna [ ] Odległość wrzeciona od stołu [mm] Wysuw belki górnej Obroty wrzeciona [obr/min] Moc silnika [kw] ZX 7550 CW 1000X X230 MK / ,2/1,5 1290X1220X ZX 5325C 1000X X230 MK / ,2/1,5 1290X1220X

15 WIERTARKO FREZARKI 15 XZ 6350ZB Frezarka posiada głowicę pionową oraz wrzeciono poziome. Stożek mocowania narzędzia ISO 40. Frezarka posiada posuwy robocze w osi X i Y oraz szybki posuw ustawczy w osi Z. Wysuwane wrzeciono głowicy pionowej. Posuw mechaniczny w 3 zakresach oraz możliwość automatycznego gwintowania. Głowica pionowa skrętna w zakresie 0-9. Górna belka wysuwana oraz obrotowa. odczyt cyfrowy dla 3 osi podtrzymka wrzeciona poziomego-okular trzpienie frezarskie długie szt. 2 osłona stołu roboczego trzpień frezarski z kompletem tulejek zaciskowych do frezów palcowych uchwyt wiertarski 1-16 mm tuleje redukcyjne ISO 40 / Morse a instalacja oświetleniowa 24V układ chłodzenia UWF 80 Frezarka posiada głowicę pionową oraz wrzeciono poziome. Stożek mocowania narzędzia ISO 40. Frezarka posiada posuwy robocze w osi X i Y oraz szybki posuw ustawczy w osi Z. Wysuwane wrzeciono głowicy pionowej. Posuw mechaniczny w 3 zakresach oraz możliwość automatycznego gwintowania. Głowica pionowa skrętna w zakresie 0-9. Górna belka wysuwana oraz obrotowa. odczyt cyfrowy dla 3 osi podtrzymka wrzeciona poziomego-okular trzpienie frezarskie długie szt. 2 osłona stołu roboczego trzpień frezarski z kompletem tulejek zaciskowych do frezów palcowych uchwyt wiertarski 1-16 mm tuleje redukcyjne ISO 40 / Morse a instalacja oświetleniowa 24V układ chłodzenia Wymiary stołu roboczego [mm] Przesuw stołu [mm] Uchwyt trzpienia Głowice pionowa skrętna [ ] Odległość wrzeciona od stołu [mm] Wysuw belki górnej Obroty wrzeciona [obr/min] Moc silnika [kw] UWF X X230 MK / ,2/1,5 1290X1220X UWF X X270 MK / ,2 1655X1450X UWF 95 ZB 1270X X280 MK / ,2 1355X1285X

16 16 WIERTARKO FREZARKI UWF 110 SERVO Frezarka posiada głowicę pionową oraz wrzeciono poziome. Stożek mocowania narzędzia ISO 40. Frezarka posiada posuwy robocze w osi X i Y oraz szybki posuw ustawczy w osi Z. Wysuwane wrzeciono głowicy pionowej. Posuw mechaniczny w 3 zakresach oraz możliwość automatycznego gwintowania. Głowica pionowa skrętna w zakresie 36. odczyt cyfrowy dla 3 osi podtrzymka wrzeciona poziomego-okular trzpienie frezarskie długie szt. 2 osłona stołu roboczego trzpień frezarski z kompletem tulejek zaciskowych do frezów palcowych uchwyt wiertarski 1-16 mm tuleje redukcyjne ISO 40 / Morse a instalacja oświetleniowa 24V układ chłodzenia UWF 120 Frezarka serii UWF 120 charakteryzuje się prostą i sztywną konstrukcją, co umożliwia szeroki zakres zastosowania. Ponadto posiada bardzo bogate wyposażenie standardowe m.in. imadło maszynowe, skrętną głowicę pionową oraz odczyty cyfrowe, automatyczne posuwy w osiach X, Y, Z oraz skrętny stół. odczyt cyfrowy dla 3 osi tuleja redukcyjna ISO 50/Morse a trzpień frezarski ISO 50 z kpl. tulejek zaciskowych do frezów palcowych ściągacz trzpienia frezarskiego kpl. narzędzi instalacja oświetleniowa 24V układ chłodzenia Wymiary stołu roboczego [mm] Przesuw stołu [mm] Uchwyt trzpienia Głowica skrętna [ ] Odległość wrzeciona od stołu [mm] Wysuw belki górnej Obroty wrzeciona [obr/min] Moc silnika [kw] UWF X X400 MK / x1680x UWF X260 60X280 MK / ,2 1655X1285X

17 FREZARKI UNIWERSALNE 17 UWF 130 Przemysłowa frezarka uniwersalna przeznaczona dla przemysłu ciężkiego, rzemiosła, niezastąpiona dla narzędziowni i wydziałów remontowych. Maszyna ta wyposażona jest w skrętną głowicę pionową. Duży stół roboczy 1320 x 320 mm o maksymalnym obciążeniu 600 kg pozwala obrabiać nawet większe elementy, natomiast odczyt cyfrowy SINO znacznie ułatwia pracę. Masywna, sztywna konstrukcja. Hartowane prowadnice. Głowica pionowa skrętna. Łatwa w obsłudze. Bogate wyposażenie standardowe. Odczyt cyfrowy dla 3 osi w standardzie. odczyt cyfrowy dla 3 osi głowica pionowa skrętna trzpienie frezarskie długi i krótki trzpień frezarski z komple- tem tulejek zaciskowych do frezów palcowych uchwyt wiertar- ski 1-16 mm tuleje redukcyjne do narzędzi ISO 40 / Morse a szt. 4 tuleja redukcyjna do narzędzi z chwytem Morse a kpl. narzędzi instalacja oświetleniowa 24V układ chłodzenia UWF 140 Przemysłowa frezarka uniwersalna przeznaczona dla przemysłu ciężkiego, rzemiosła, niezastąpiona dla narzędziowni i wydziałów remontowych. Maszyna ta wyposażona jest w skrętną głowicę pionową i belkę górną wysuwaną do 500 mm. Duży stół roboczy 1320 x 320 mm o maksymalnym obciążeniu 600 kg pozwala obrabiać nawet większe elementy, natomiast odczyt cyfrowy SINO znacznie ułatwia pracę. Masywna, sztywna konstrukcja. Hartowane prowadnice. Głowica pionowa skrętna. Łatwa w obsłudze. Bogate wyposażenie standardowe. Odczyt cyfrowy dla 3 osi w standardzie. odczyt cyfrowy dla 3 osi głowica pionowa skrętna podtrzymka wrzeciona poziomego (okular) trzpienie frezarskie długi i krótki trzpień frezarski z kompletem tulejek zaciskowych do frezów palcowych uchwyt wiertarski 1-16 mm tuleje redukcyjne do narzędzi ISO 40 / Morse a szt. 4 tuleja redukcyjna do narzędzi z chwytem Morse a kpl. narzędzi instalacja oświetleniowa 24V układ chłodzenia Wymiary stołu roboczego [mm] Przesuw stołu [mm] Uchwyt trzpienia Wysuw belki górnej [mm] Odległość wrzeciona od stołu [mm] Głowica [ ] Obroty wrzeciona [obr/min] Moc silnika [kw] UWF X /300/400 MK5/MK x 1720 x UWF X X360X400 ISO x2025x

18 18 FREZARKI UNIWERSALNE UWF 200 Frezarki pionowe charakteryzują się możliwością przesuwu całego wrzeciennika po prowadnicach kolumny, co powoduje, że maszyna ta nadaje się idealnie do obróbki narzędzi, przyrządów, elementów silników itp. Najważniejsze zalety frezarek to: sztywna konstrukcja i precyzyjne wykonanie, które zapewniają dużą dokładność obróbki. Bezstopniowa regulacja prędkości obrotowej wrzeciona z możliwością programowania niektórych parametrów oraz diagnozowaniem na wyświetlaczu usterek. Prowadnice prostokątne zapewniają wysoką sztywność i dokładność pozycjonowania. Automatyczne posuwy w osiach X, Y, Z. Wysuwana pinola wrzeciona. odczyt cyfrowy dla 3 osi płynna regulacja prędkości wrzeciona falownik redukcja ISO 50/Morse a 4 redukcja Morse 4/3 redukcja Morse 4/2 redukcja ISO 50 fi 40 komplet oprawek do frezów palcowych ISO 50 X715 Frezarka uniwersalna, przemysłowa. Obrabiarka ta znajduje zastosowanie w zakładach przemysłowych i produkcji seryjnej. Sztywna, mocna konstrukcja, umożliwiająca obróbkę ciężkich detali. Duża powierzchnia stołu. Możliwość pracy jako frezarka pionowa i pozioma. Duży przesuw pionowy głowicy. odczyt cyfrowy dla 3 osi podtrzymki wrzeciona poziomego-okulary szt. 2 wrzeciono poziome krótkie wrzeciono poziome długie oświetlenie halogenowe 24V układ chłodzenia Wymiary stołu roboczego [mm] Przesuw stołu [mm] Uchwyt trzpienia Zakres prędkości posuwów Odległość wrzeciona od stołu [mm] Wysuw belki górnej [mm] Obroty wrzeciona [obr/min] Moc silnika [kw] UWF x X400X320 MK /18-627/ ,5 2290x1770x X x x670 ISO / ,5 3300x2380x

19 19 WYPOSA ENIE OPCJONALNE stoły krzyżowe wymiary stołu [mm] posuw poprzeczny [mm] posuw wzdłużny [mm] 475x x x x imadła obrotowe szerokość i rozstaw szczęk [mm] wysokość klocków szczękowych [mm] waga [kg] 100x ,5 125x x x x x imadła uchylne-obrotowe szerokość i rozstaw szczęk [mm] wysokość klocków szczękowych [mm] kąt obrotu oś Y/Z waga [kg] 160x /-9 33 imadła precyzyjne szlifierskie szerokość i rozstaw szczęk [mm] wysokość klocków szczękowych [mm] kąt nachylenia waga [kg] 125x zestaw elementów mocującyh głowica MK4 z zaciskami

20 20 PRZECINARKI TAŒMOWE G5010B Przecinarka taśmowa do cięcia metali z możliwością cięcia pod kątem 45. Dzięki zastosowaniu wysokiej klasy materiałów oraz sprawdzonych od lat rozwiązań konstrukcyjnych idealnie nadaje się na place budowy oraz dla profesjonalnyh zakładów naprawczych. Prowadzenie taśmy odbywa się na precyzyjnych łożyskach kulowych, co gwarantuje dokładną i cichą pracę bez wibracji oraz wydłuża żywotność taśmy tnącej. Do cięcia profili, rur, pełnych materiałów, tworzyw sztucznych itp. Wygodny uchwyt dla łatwego transportu urządzenia. Automatyczne wyłączanie cięcia krańcówka. Cicha, pozbawiona wibracji praca dzięki zastosowaniu materiałów wysokiej jakości. Prowadzenie piły odbywa się na precyzyjnych łożyskach kulowych. G5012W Przenośna przecinarka taśmowa do cięcia metali CORMAK G5012W wyróżnia się dużą wydajnością i prostą obsługą. Imadło obrotowe zapewnia optymalny zakres cięcia. Te przecinarki taśmowe są ciekawą propozycją dla każdego profesjonalnego rzemieślnika. Małe wymiary pozwalają zabierać przecinarkę taśmową na budowy, montaże itp. Ramię przecinarki wykonane z profilowanego żeliwa sferoidalnego zapewnia sztywność podczas pracy oraz wchłania wszelkiego rodzaju wibracje. Trzy prędkości pracy taśmy regulowane na przekładni paskowej. Imadło obrotowe zapewnia cięcie materiału pod kątem -45. Odpowiedni kąt pochylenia taśmy nadawany poprzez zespół rolek łożyskowych. Za prostolinijność cięcia odpowiada zespół łożysk prowadzących taśmę. Żeliwny stół roboczy, na którym znajduje się imadło mocujące materiał oraz do którego przymocowane jest ramię przecinarki przekładają się bezpośrednio na stabilność urządzenia. Rozmiar taśmy tnącej [mm] Silnik Prędkości taśmy [m/min] Wymiary opakowania [mm] G5010B 1470x13x0,65 0,375 kw 50Hz 1430 obr/min 50Hz: 45; 60Hz: x370x458mm 29 kg Rozmiar taśmy tnącej [mm] Naciąg taśmy Prędkości taśmy [m/min] Regulacja opadania ramienia Odchylenie imadła [ ] Wyłączanie Zasilanie [V] Moc silnika głównego [kw] Masa [kg] G5012W 1640 x 13 x 0,65 mechaniczny (ręczny) 20, 29, 50 bezstopniowa ręczna za pomocą sprężyny 0-45 automatyczny krańcowy, I/O zgodny z IP , x 480 x 500 PARAMETRY CIÊCIA MODEL G5010B G5012W kąt ø 100 ø 80 ø 115 ø x x x x x x 60 -

21 PRZECINARKI TAŒMOWE 21 G5012WA Przenośna przecinarka taśmowa do cięcia metali CORMAK G5012WA wyróżnia się dużą wydajnością i prostą obsługą. Ramię obrotowe zapewnia optymalny zakres cięcia. Przecinarki te są ciekawą propozycją dla każdego profesjonalnego rzemieślnika. Małe wymiary pozwalają zabierać przecinarkę taśmową na budowy, montaże itp. Przecinarka taśmowa posiada możliwość cięcia pionowego. Ramię przecinarki wykonane z profilowanego żeliwa sferoidalnego zapewnia sztywność podczas pracy oraz wchłania wszelkiego rodzaju wibracje. Trzy prędkości pracy taśmy regulowane listwą blokującą. Obrotowe ramię zapewnia cięcie materiału pod kątem Odpowiedni kąt pochylenia taśmy nadawany poprzez zespół rolek łożyskowych. Za prostolinijność cięcia odpowiada zespół łożysk prowadzących taśmę. Urządzenie wyposażone jest standardowo w imadło szybko mocujące i ogranicznik obrabianego elementu. Zdejmowana podstawa i możliwość cięć pionowych czyni z niej bardzo mobilną i sprytną maszynę znajdującą zastosowanie nie tylko w warsztatach, ale również na budowach, montażach itp. G5013W Przecinarki taśmowe do cięcia metali CORMAK G5013W wyróżniają się wydajnością i prostą obsługą. Ramię skrętne w obie strony zapewnia optymalny zakres cięcia. Ta przecinarka taśmowa jest ciekawą propozycją dla każdego profesjonalnego rzemieślnika. Ramię przecinarki wykonane z profilowanego żeliwa sferoidalnego zapewnia sztywność podczas pracy oraz wchłania wszelkiego rodzaju wibracje. Trzy prędkości pracy taśmy regulowane listwą blokującą. Imadło skrętne w dwie strony zapewnia cięcie materiału pod kątem (podwójne skosy). Odpowiedni kąt pochylenia taśmy nadawany poprzez zespół rolek łożyskowych. Za prostolinijność cięcia odpowiada zespół łożysk prowadzących taśmę. Żeliwny stół roboczy, na którym znajduje się imadło mocujące materiał oraz do którego przymocowane jest ramię przecinarki przekładają się bezpośrednio na stabilność urządzenia. Instalacja elektryczna spełniająca obowiązujące normy. Maszyna posiada wyłącznik krańcowy zatrzymujący maszynę po skończeniu procesu cięcia, wyłącznik awaryjny zgodny z IP 54. Urządzenie wyposażone jest standardowo w imadło szybkomocujące i ogranicznik obrabianego elementu. Rozmiar taśmy tnącej [mm] Naciąg taśmy Prędkości taśmy [m/min] Regulacja opadania ramienia Odchylenie ramy [ ] Wyłączanie Zasilanie [V] Moc silnika głównego [kw] Masa [kg] G5012WA 1640 x 13 x 0,65 mechaniczny (ręczny) 20, 29, 50 bezstopniowa ręczna za pomocą sprężyny 0-45 automatyczny krańcowy, I/O zgodny z IP , x 480 x 500 G5013W 1640 x 13 x 0,65 mechaniczny (ręczny) 23, 34, 54 bezstopniowa przez siłownik hydrauliczny automatyczny krańcowy, I/O zgodny z IP , x 550 x 1100 PARAMETRY CIÊCIA MODEL G5012WA G5013W kąt ø 115 ø 70 - ø 125 ø 90 ø x x x x x x x x x x 45

22 22 PRZECINARKI TAŒMOWE G5013W z uk³adem ch³odzenia Przecinarki taśmowe do cięcia metali CORMAK G5013W wyróżniają się wydajnością i prostą obsługą. Ramię skrętne w obie strony zapewnia optymalny zakres cięcia. Przecinarka jest ciekawą propozycją dla każdego profesjonalnego rzemieślnika. Przecinarka taśmowa wyposażona jest standardowo w układ chłodzenia. Przecinarka taśmowa z niemiecką taśmą RÖNTGEN. Automatyczny wyłącznik krańcowy. Stolik do cięć pionowych. Imadło szybko mocujące. Ogranicznik materiału. Podstawa urządzenia. Układ chłodzenia. MCB 181 Przecinarka taśmowa do cięcia metali z optymalnym zakresem cięcia, przeznaczona dla profesjonalnego rzemieślnika. Przecinarki te zapewniają dużą wydajność i proste użytkowanie. Do cięcia profili, rur i pełnych elementów. Możliwość regulacji imadła przy cięciach pod skosem do 45. Prowadnica piły oparta na podwójnych łożyskach kulowych. Regulacja ramienia piły dzięki siłownikowi hydraulicznemu. Automatyczny wyłącznik cięcia (krańcówka). Solidna budowa ramy gwarantuje dokładną i cichą pracę bez wibracji. Solidne i odporne na skręcanie, wykonane z żeliwa ramię piły. Rozmiar taśmy tnącej [mm] Naciąg taśmy Prędkości taśmy [m/min] Regulacja opadania ramienia Odchylenie ramy [ ] Wyłączanie Zasilanie [V] Moc silnika głównego [kw] Masa [kg] G5013W 1640 x 13 x 0,65 mechaniczny (ręczny) 23, 34, 54 bezstopniowa przez siłownik hydrauliczny automatyczny krańcowy, I/O zgodny z IP , x 550 x 1100 Ø max [mm] Ø max [mm] H x b max [mm] H x b max [mm] Długość taśmy [mm] Prędkość cięcia [m/min] Prędkość taśmy [m/min] Silnik MCB /cięcie prostopadłe 135 /cięcie pod kątem x 300 /cięcie prostopadłe 180 x 135 /cięcie pod kątem x 27 x 0,9 Bezstopniowo /34/46/56 1,1 kw 400V 50Hz 1180 x 450 x PARAMETRY CIÊCIA MODEL G5013W MCB 181 kąt ø 125 ø 90 ø 50 ø 230 ø 165 ø x x x x x x x x x x x x 110

23 PRZECINARKI TAŒMOWE 23 BS 712N Uniwersalna przecinarka taśmowa do metalu umożliwia przycinanie w płaszczyźnie prostopadłej do osi przycinanego materiału lub pod dowolnym kątem w zakresie Wyposażona w skrzynkę elektryczną spełniającą obowiązujące normy, mocniejszy silnik oraz lepsze prowadzenie taśmy. Maszyna posiada możliwość cięcia pionowego. Do cięcia profili, rur i pełnych elementów. Możliwość regulacji imadła przy cięciach pod skosem od 45 do 9. Prowadnice piły oparte na podwójnych łożyskach kulowych. Regulacja opadania ramienia piły na siłowniku hydraulicznym. Automatyczny wyłącznik cięcia (krańcówka). Solidna budowa ramy gwarantuje dokładną i cichą pracę bez wibracji. piła bimetalowa ogranicznik obrabianego elementu (zderzak) stolik do cięć pionowych układ chłodzenia koncentrat chłodziwa gratis BS 712R Profesjonalna, bardzo mocna i wydajna przecinarka do metalu z ramieniem skrętnym do 45. Przecinarki umożliwiają przycinanie w płaszczyźnie pionowej oraz prostopadłej do osi przycinanego materiału. Idealne rozwiązanie do warsztatów ślusarskich, produkcyjnych oraz rzemieślniczych. Sprawdzona od lat konstrukcja oraz solidne wykonanie czyni ją bezkonkurencyjną w swojej klasie. Do cięcia profili, rur i pełnych elementów. Model wyposażony w skrętne ramię pod kątem 45. Prowadnice piły oparte na podwójnych łożyskach kulowych. Regulacja ramienia piły dzięki siłownikowi hydraulicznemu. Automatyczny wyłącznik cięcia (krańcówka). Solidna budowa ramy gwarantuje dokładną i cichą pracę bez wibracji. piła bimetalowa ogranicznik obrabianego elementu (zderzak) stolik do cięć pionowych układ chłodzenia koncentrat chłodziwa gratis Rozmiar taśmy tnącej [mm] Naciąg taśmy Prędkości taśmy [m/min] Prędkość posuwu [m/min] Regulacja opadania ramienia Wysokość bazy imadła [mm] Zasilanie [V] Moc silnika głównego [kw] Masa [kg] BS712N 2360 x 20 x 0,9 mechaniczny (ręczny) 22, 34, 36, (posuw bezstopniowy) bezstopniowa - siłownik hydrauliczny fazy 400 0,75/1,1 180 BS712R 2360 x 20 x 0,9 mechaniczny (ręczny) 34, 41, 59, (posuw bezstopniowy) bezstopniowa - siłownik hydrauliczny fazy 400 0,75 / 1,1 240 PARAMETRY CIÊCIA MODEL BS712N BS712R Kąt ø 180 ø 130 ø 180 ø x x x x x x 125

24 24 PRZECINARKI TAŒMOWE MCB 200S Profesjonalna, bardzo mocna i wydajna przecinarka do cięcia metali wyposażona w skrętne ramię pod kątem 45. Przeznaczona do cięcia rur, profili oraz pełnych elementów. Przecinarki te zapewniają dużą wydajność i proste użytkowanie. Model wyposażony w wyższą podstawę dzięki czemu cięcie na maszynie odbywa się na wysokości rąk operatora. Do cięcia profili, rur i pełnych elementów. Model wyposażony w skrętne ramię pod kątem 45. Prowadnice piły oparte na podwójnych łożyskach kulowych. Regulacja ramienia piły dzięki siłownikowi hydraulicznemu. Automatyczny wyłącznik cięcia (krańcówka). Budowa ramy gwarantuje dokładną i cichą pracę bez wibracji. piła bimetalowa ogranicznik obrabianego elementu (zderzak) stolik do cięć pionowych BS 170G Przecinarka taśmowa CORMAK BS 170G dzięki wyposażeniu w siłownik hydrauliczny, chłodzenie oraz ramię skrętne do 6, w połączeniu z brzeszczotami renomowanej niemieckiej firmy Röntgen, znajduje powszechne zastosowanie we wszystkich zakładach ślusarskich gdzie liczy się precyzja, jakość oraz szybkość cięcia. Do cięcia profili, rur i pełnych elementów. Model wyposażony w skrętne ramię pod kątem 6. Prowadnice piły oparte na podwójnych łożyskach kulowych. Regulacja ramienia piły dzięki siłownikowi hydraulicznemu. Automatyczny wyłącznik cięcia (krańcówka). Konstrukcja ramy gwarantuje dokładną i cichą pracę bez wibracji. piła bimetalowa ogranicznik obrabianego elementu (zderzak) stolik do cięć pionowych układ chłodzenia koncentrat chłodziwa gratis Ø max [mm] Ø max [mm] H x b max [mm] H x b max [mm] Długość taśmy [mm] Prędkość cięcia [m/min] Prędkość taśmy [m/min] Silnik MCB200S 205 /cięcie prostopadłe 143 /cięcie pod kątem x 205 /cięcie prostopadłe 143 x 115 /cięcie pod kątem x 27 x 0,9 / 2360 x 20 x 0,9 Bezstopniowo /41/61/82 1,1kW 400V 50Hz 1200 x 625 x Ø max [mm] H x b max [mm] Moc silnika [kw] Regulacja opadania ramienia Długość taśmy [mm] Prędkość cięcia [m/min] Prędkość taśmy [m/min] Wysokość bazy imadła [mm] BS170G 170 /cięcie prostopadłe 170 x 210 /cięcie prostopadłe 1,1 siłownik hydrauliczny 2085 x 20 x 0,9 Bezstopniowo / PARAMETRY CIÊCIA MODEL MCB200S BS170G Kąt ø 205 ø 143 ø 170 ø 120 ø x x x x x x x x x x 60

25 PRZECINARKI TAŒMOWE 25 MBS 270FH Profesjonalna, bardzo mocna i wydajna przecinarka taśmowa do metalu z ramieniem skrętnym w zakresie - 6. Model wyposażono w tensometr zegarowy oraz węglikowe prowadzenie taśmy tnącej, co powoduje lepszą prostoliniowość cięcia oraz dłuższą żywotność taśmy tnącej. Do cięcia profili, rur i pełnych elementów. Model wyposażony w skrętne ramię pod kątem 6. Prowadnice piły wyposażone w węglik spiekany. Regulacja ramienia piły dzięki siłownikowi hydraulicznemu. Automatyczny wyłącznik cięcia (krańcówka). Solidna budowa ramy gwarantuje dokładną i cichą pracę bez wibracji. piła bimetalowa ogranicznik obrabianego elementu (zderzak) stolik do cięć pionowych układ chłodzenia koncentrat chłodziwa gratis Rozmiar taśmy tnącej [mm] Naciąg taśmy Prędkości taśmy [m/min] Regulacja opadania ramienia Wysokość bazy imadła [mm] Zasilanie [V] Moc silnika głównego [kw] Moc silnika pompy chłodzenia [kw] Masa [kg] MBS270FH 2450 x 27 x 0,9 mechaniczny (ręczny) 36, 72 bezstopniowa - siłownik hydrauliczny fazy 400 1,5 0, PARAMETRY CIÊCIA Kąt 45 w prawo 6 w prawo ø 220 ø 160 ø x x x x x x 100

26 26 PRZECINARKI TAŒMOWE BS 260G Przecinarki CORMAK charakteryzują się masywną budową oraz stabilnością. Ramię przecinarki wykonane jest z jednolitego odlewu żeliwnego, co zapewnia dużą sztywność, stabilność i dokładność cięcia. 3 fazowy silnik o dużej mocy 1,1 kw. Przekładnia ślimakowa zapewnia bezawaryjność zespołu napędowego. Dwie prędkości cięcia. Płynna regulacja posuwu. Opcjonalnie tensometr zegarowy. Prowadnice z węglika spiekanego zapewniają precyzję i prostolinijność cięcia. Wzmocniona podstawa imadła. Imadło z funkcją szybkiego mocowania. imadło szybkomocujące układ chłodzenia prowadnice z węglików spiekanych piła taśmowa przejrzysty pulpit sterowniczy podstawa G5025 Przecinarka taśmowa G5025 wyposażona jest w ramię skrętne od -45 do + 6. Znajduje zastosowanie tam, gdzie liczy się precyzja oraz szybkośc cięcia. Ramię przecinarki wykonane jest z jednolitego odlewu żeliwnego, co zapewnia dużą sztywność, stabilność i dokładność cięcia. 3 fazowy silnik o dużej mocy 1,5 kw. Przekładnia ślimakowa zapewnia bezawaryjność zespołu napędowego. Dwie prędkości cięcia. Płynna regulacja posuwu. Opcjonalnie tensometr zegarowy. Prowadnice z węglika spiekanego zapewniają precyzję i prostolinijność cięcia. Wzmocniona podstawa imadła. Imadło z funkcją szybkiego mocowania. piła bimetalowa ogranicznik obrabianego elementu (zderzak) układ chłodzenia koncentrat chłodziwa gratis PARAMETRY CIÊCIA BS 260G Kąt 45 6 ø 230 ø 165 ø x x x x x x 110 PARAMETRY CIÊCIA G5025 Kąt 45 R 45 L 6 L ø 250 ø 200 ø 165 ø x x x x x x x x 100

27 PRZECINARKI TAŒMOWE 27 Najnowszy model na 2015 rok! HBS 320 Dzięki dużym parametrom cięcia przecinarka znajduje zastosowanie tam, gdzie liczy się precyzja oraz szybkość cięcia. Ramię przecinarki wykonane jest z jednolitego odlewu żeliwnego z dodatkowym żebrowaniem dla większej sztywności i dokładności cięcia. 3 fazowy silnik o dużej mocy 1,5 kw. Przekładnia ślimakowa zapewnia bezawaryjność zespołu napędowego. Dwie prędkości cięcia. Płynna regulacja posuwu. Opcjonalnie tensometr zegarowy. Prowadnice z węglika spiekanego zapewniają precyzję i prostolinijność cięcia. Wzmocniona podstawa imadła. Imadło z funkcją szybkiego mocowania. piła bimetalowa ogranicznik obrabianego elementu (zderzak) układ chłodzenia koncentrat chłodziwa gratis MCB 350HD Przecinarka MCB350HD o bardzo dużych możliwościach cięcia (350x260). Ramię przecinarki wykonane jest z jednolitego odlewu żeliwnego z dodatkowym żebrowaniem dla większej sztywności i dokładności cięcia. 3 fazowy silnik o dużej mocy 1,5 kw. Przekładnia ślimakowa zapewnia bezawaryjność zespołu napędowego. Dwie prędkości cięcia. Płynna regulacja posuwu. Opcjonalnie tensometr zegarowy. Prowadnice z węglika spiekanego zapewniają precyzję i prostolinijność cięcia. Wzmocniona podstawa imadła. Imadło z funkcją szybkiego mocowania. : piła bimetalowa ogranicznik obrabianego elementu (zderzak) układ chłodzenia koncentrat chłodziwa gratis PARAMETRY CIÊCIA HBS 320 Kąt 45 R 45 L 6 R ø 260 ø 210 ø 160 ø x x x x x x x x 130 PARAMETRY CIÊCIA MCB 350HD Kąt 45 R 45 L 6 R ø 270 ø 230 ø 200 ø x x x x x x x x 140

28 28 PRZECINARKI TAŒMOWE S-200R MANUAL Profesjonalne przecinarki taśmowe z zastosowaniem w średnich i dużych zakładach przemysłowych z nakładem wieloseryjnym. Bardzo mocna konstrukcja ramienia tnącego wraz z zastosowaniem taśmy tnącej 27 mm firmy Röntgen umożliwia w pełni wykonywanie wieloseryjnych cięć w profilach, jak i w pełnym materiale. 3-fazowy silnik o dużej mocy 1,5 kw. Przekładnia ślimakowa zapewnia bezawaryjność zespołu napędowego. Dwie prędkości cięcia. Płynna regulacja posuwu. Opcjonalnie tensometr zegarowy. Prowadnice z węglika spiekanego zapewniają precyzję i prostolinijność cięcia. Wzmocniona podstawa imadła. Imadło z funkcją szybkiego mocowania. piła bimetalowa ogranicznik obrabianego elementu (zderzak) układ chłodzenia koncentrat chłodziwa gratis S-200R Przecinarka ta wyposażona jest standardowo w automatyczne opadanie i podnoszenie ramienia oraz regulację wysokości w celu dopasowania do ciętego materiału. Bardzo mocna konstrukcja ramienia tnącego wraz z zastosowaniem taśmy tnącej 27 mm firmy Röntgen umożliwia w pełni wykonywanie wieloseryjnych cięć w profilach, jak i w pełnym materiale. 3-fazowy silnik o dużej mocy 1,5 kw. Przekładnia ślimakowa zapewnia bezawaryjność zespołu napędowego. Dwie prędkości cięcia. Płynna regulacja posuwu. Opcjonalnie tensometr zegarowy. Prowadnice z węglika spiekanego zapewniają precyzję i prostolinijność cięcia. Wzmocniona podstawa imadła. Imadło z funkcją szybkiego mocowania. piła bimetalowa ogranicznik obrabianego elementu (zderzak) stolik do cięć pionowych układ chłodzenia koncentrat chłodziwa gratis PARAMETRY CIÊCIA S200R MANUAL Kąt 45 L 45 P 6 L ø 250 ø 200 ø 220 ø x x x x x x x x 100 PARAMETRY CIÊCIA S200R PÓ AUTOMAT Kąt 45 L 45 P 6 L ø 250 ø 200 ø 220 ø x x x x x x x x 100

29 PRZECINARKI TAŒMOWE 29 S-280R S-350R Pó³automatyczna no ycowa przecinarka taœmowa do ciêcia pod k¹tami S-440R Pó³automatyczna no ycowa przecinarka taœmowa do produkcji jednostkowej i seryjnej œrednich i du ych elementów z obustronnie skrêtnym ramieniem ±60 Ciężka, przemysłowa przecinarka taśmowa stosowana w przemyśle hutniczym. Hydrauliczne imadło, automatyczne opadanie i podnoszenie ramienia, czujnik wysokości położenia ramienia oraz bardzo sztywna i ciężka konstrukcja to największe atuty tej maszyny. Bardzo stabilna nożycowa konstrukcja żeliwna z masywną przechylną konsolą. 3 prędkości cięcia. Hydrauliczne sterowanie ruchem ramienia (góra - dół) z możliwością płynnej regulacji prędkości opadania. Pozioma rama piły jest przechylna do 55. Cięcie pod kątem 45. Po zakończeniu cięcia rama piły wraca automatycznie do pozycji wyjściowej. Bardzo stabilna, przestawna prowadnica piły. Hydrauliczne mocowanie obrabianego elementu z regulacją siły mocowania w standardzie. Ergonomiczne położenie konsoli sterowniczej. Automatyczna kontrola pęknięcia brzeszczotu. 1 taśma tnąca hydrauliczne mocowanie elementu ogranicznik wzdłużny szczotka do czyszczenia taśmy tnącej wspornik materiału układ chłodziwa lampa robocza Zautomatyzowany cykl cięcia po załączeniu przycisku START. Sprawdzona konstrukcja nożycowa zapewnia dokładność i stabilność ekonomicznej obróbki dużych elementów. Operator może płynnie dopasowywać posuw ramy piły. Po zakończeniu cięcia taśma tnąca zatrzymuje się, a rama piły wraca automatycznie do pozycji wyjściowej. Szczególnie stabilne, przestawne prowadnice taśmy tnącej utrzymują brzeszczot piły na kursie. Seryjne wyposażenie w hydrauliczne mocowania obrabianego materiału, z regulacją siły mocowania. Szczotka czyszcząca taśmę z oddzielnym napędem. Zastosowanie silnika z falownikiem pozwala na płynną regulację prędkości taśmy tnącej między m/min. Obustronnie skrętne ramię tnące L/P Cyfrowy odczyt prędkości taśmy oraz kąta cięcia. Pulpit sterowniczy umieszczony w optymalnej odległości od maszyny. 1 taśma tnąca hydrauliczne mocowanie elementu automatyczna kontrola pęknięcia taśmy układ chłodziwa szczotka do wiórów Kąt 45 PARAMETRY CIÊCIA S-280R ø 300 ø x x 300 PARAMETRY CIÊCIA S-350R Kąt 45 ø 350 ø x x 340 PARAMETRY CIÊCIA S-440R Kąt 45 L 45 R 6 L 6 R ø 450 ø 440 ø 440 ø 350 ø x x x x x x x x x x 300

30 30 PRZECINARKI TAŒMOWE H-280 H-350 Pó³automatyczna kolumnowa przecinarka taœmowa dla przemys³u i warsztatów Kolumnowa konstrukcja maszyny zapewnia większą sztywność podczas procesu cięcia zwłaszcza pełnych materiałów. Po włączeniu START odbywa się automatyczny cykl cięcia. Korpus z wysokiej jakości żeliwa szarego z dwukolumnową prowadnicą - stabilność w okazyjnej cenie. Operator może płynnie dopasowywać posuw odpornej na skręcanie ramy piły. 3 prędkości taśmy tnącej pozwalają na szerokie spektrum obróbki. Automatyczne zatrzymanie taśmy tnącej i powrót ramy piły do pozycji wyjściowej po zakończeniu cięcia. Stabilna, ustawiana do wielkości obrabianego materiału prowadnica taśmy tnącej. Seryjne wyposażenie w hydrauliczne mocowania obrabianego materiału, z regulacją siły mocowania. Seryjne wyposażenie w hydrauliczny docisk odgórny do cięcia pakietowego. hydrauliczne mocowanie elementu hydrauliczny docisk odgórny do cięcia pakietowego 1 taśma tnąca dedykowany podajnik rolkowy automatyczna kontrola przerwania taśmy układ chłodziwa szczotka do wiórów lampa robocza H- 40/60 H- 40/70 H- 40/70R Niezawodna pó³automatyczna dwukolumnowa przecinarka taœmowa do ciêcia k¹towego Bardzo stabilna dwukolumnowa konstrukcja żeliwna z masywną przechylną konsolą. 3 prędkości taśmy tnącej pozwalają na szerokie spektrum obróbki. Płynna regulacja posuwu ramy piły. Pozioma rama piły jest przechylna do 45. Po zakończeniu cięcia rama piły wraca automatycznie do pozycji wyjściowej. Bardzo stabilna, przestawna prowadnica piły. Hydrauliczne mocowanie obrabianego elementu z regulacją siły mocowania. Panel kontrolny na oddzielnym postumencie. Hydrauliczny naciąg taśmy tnącej. Oddzielny agregat hydrauliczny. Automatyczna kontrola zerwania taśmy tnącej w standardzie. PARAMETRY CIÊCIA MODEL H-280 H-350 kąt ø 280 ø PARAMETRY CIÊCIA MODEL H-40/60 H-40/70 H-40/70R Kąt 45 ø 400 ø 400 ø 400 ø
