Produkty i systemy Viteco. Nowe produkty w ofercie Viteco

Transkrypt

1 Produkty i systemy Viteco Nowe produkty w ofercie Viteco

2 Dlaczego Viteco? Bo mam zaufanie i sympatię do marki Viteco oraz ludzi, którzy ją reprezentują Bo opłaca mi się sprzedaż produktów i systemów Viteco Bo znam produkty Viteco i łatwo je oferuję Bo znam produkty Viteco i łatwo je montuję oraz serwisuję Bo oczekują produktów Viteco moi Klienci

3 Kolektory słoneczne płaskie w ofercie Viteco Kolektor słoneczny płaski Viteco VSC 20 E o powierzchni 2,02 m² (pionowy, 2-harfowy, absorber miedziany) rama - naturalne aluminium lub anodowana w kolorze brązowym Kolektor słoneczny płaski Viteco VSC 26 E o powierzchni 2,65 m² (pionowy, 2-harfowy, absorber miedziany) rama - naturalne aluminium lub anodowana w kolorze brązowym Kolektor słoneczny płaski Viteco VSC 20 EMVAL o powierzchni 2,02 m² (pionowy, meandryczny, absorber aluminiowy) rama - naturalne aluminium lub anodowana w kolorze brązowym Kolektor słoneczny płaski Viteco VSC 26 EMV o powierzchni 2,65 m² (pionowy, meandryczny, absorber miedziany) rama - naturalne aluminium lub anodowana w kolorze brązowym Kolektor słoneczny płaski Viteco VSC 26 EMH o powierzchni 2,65 m² (poziomy, meandryczny, absorber miedziany) rama - naturalne aluminium lub anodowana w kolorze brązowym Włączenie do oferty Viteco kolektorów słonecznych meandrycznych pionowych i poziomych Wielowariantowość oferty zapewnia jej idealne dostosowanie do potrzeb i wymogów Klienta Dopasowanie do możliwości zabudowy kolektorów słonecznych w określonej lokalizacji oraz upodobań estetycznych Klienta Możliwość budowy dużych pól kolektorowych (do 10 kolektorów słonecznych meandrycznych w pojedynczej baterii)

4 Kolektory słoneczne płaskie Viteco Kolektor płaski o powierzchni 2,02 m 2 przeznaczony do montażu pionowego absorber harfa dzielona miedziana Powierzchnia brutto 2,02 m 2 Viteco Powierzchnia absorbera 1,86 m 2 VSC 20 E Powierzchnia czynna 1,86 m 2 Sprawność ƞ 0 80 % Współ. strat ciepła a 1 3,498 W/(m 2 K) Współ. strat ciepła a 2 0,017 W/(m 2 K 2 ) Zawartość płynu solarnego 1,8 dm 3 Wysokość 2007 mm Szerokość 1006 mm Głębokość 85 mm Waga 40 kg Konstrukcja Wersje rynkowe absorber: harfa dzielona Viteco VSC 20 E/S kolektor srebrny Viteco VSC 20 E/B kolektor brązowy Kolektor płaski o powierzchni 2,65 m 2 przeznaczony do montażu pionowego absorber harfa dzielona miedziana Viteco VSC 26 E Powierzchnia brutto 2,65 m 2 Powierzchnia absorbera 2,45 m 2 Powierzchnia czynna 2,45 m 2 Sprawność ƞ 0 79,8 % Współ. strat ciepła a 1 3,688 W/(m 2 K) Współ. strat ciepła a 2 0,019 W/(m 2 K 2 ) Zawartość płynu solarnego 2,2 dm 3 Wysokość 2356 mm Szerokość 1120 mm Głębokość 85 mm Waga 49 kg Konstrukcja Wersje rynkowe absorber: harfa dzielona Viteco VSC 26 E/S kolektor srebrny Viteco VSC 26 E/B kolektor brązowy

5 Kolektory słoneczne płaskie Viteco Kolektor płaski o powierzchni 2,65 m 2 przeznaczony do montażu poziomego absorber meander miedziany Powierzchnia brutto 2,65 m 2 Viteco Powierzchnia absorbera 2,44 m 2 VSC 26 EMV Powierzchnia czynna 2,44 m 2 Sprawność ƞ 0 82,4 % Współ. strat ciepła a 1 2,905 W/(m 2 K) Współ. strat ciepła a 2 0,030 W/(m 2 K 2 ) Zawartość płynu solarnego 2,2 dm 3 Wysokość 2356 mm Szerokość 1120 mm Głębokość 85 mm Waga 49 kg Konstrukcja Wersje rynkowe absorber: meander Viteco VSC 26 EMV/S kolektor srebrny Viteco VSC 26 EMV/B kolektor brązowy Kolektor płaski o powierzchni 2,65 m 2 przeznaczony do montażu poziomego absorber meander miedziany Viteco VSC 26 EMH Powierzchnia brutto 2,65 m 2 Powierzchnia absorbera 2,44 m 2 Powierzchnia czynna 2,44 m 2 Sprawność ƞ 0 82,4 % Współ. strat ciepła a 1 2,905 W/(m 2 K) Współ. strat ciepła a 2 0,030 W/(m 2 K 2 ) Zawartość płynu solarnego 2,2 dm 3 Wysokość 1120 mm Szerokość 2356 mm Głębokość 85 mm Waga 49 kg Konstrukcja Wersje rynkowe absorber: meander Viteco VSC 26 EMH/S kolektor srebrny Viteco VSC 26 EMH/B kolektor brązowy

6 Kolektory słoneczne płaskie Viteco Kolektor płaski o powierzchni 2,02 m 2 przeznaczony do montażu pionowego absorber meander aluminiowy Powierzchnia brutto 2,02 m 2 Viteco Powierzchnia absorbera 1,86 m 2 VSC 20 EMVAL Powierzchnia czynna 1,86 m 2 Sprawność ƞ 0 81 % Współ. strat ciepła a 1 3,442 W/(m 2 K) Współ. strat ciepła a 2 0,016 W/(m 2 K 2 ) Zawartość płynu solarnego 1,8 dm 3 Wysokość 2007 mm Szerokość 1006 mm Głębokość 85 mm Waga 38 kg Konstrukcja Wersje rynkowe absorber: meander Viteco VSC 20 EMVAL/S kolektor srebrny Viteco VSC 20 EMVAL/B kolektor brązowy

7 System przyłączeniowy kolektorów z układem hydraulicznym w postaci harfy dzielonej Możliwość łączenia kolektorów słonecznych płaskich Viteco VSC 20 E i VSC 26 E w baterie do 5 kolektorów

8 System przyłączeniowy kolektorów z układem hydraulicznym w postaci meandra Możliwość łączenia kolektorów słonecznych płaskich Viteco VSC 26 EMV, VSC 26 EMH i VSC 20 EMVAL w baterie do 10 kolektorów

9 Średnice rur i przepływy dla kolektorów 2-harfowych Ilość kolektorów Viteco VSC 20 E [szt.] Kolektory o powierzchni 2,02 m 2 z absorberem w formie harfy dzielonej Minimalna ilość baterii 1 2 Średnica rur wzbiorczych 15x1,0 18x1,0 22x1,0 Przepływ optymalny [l/min] 1,0 1,5 2,0 3,0 Ilość kolektorów Viteco VSC 26 E [szt.] Kolektory o powierzchni 2,65 m 2 z absorberem w formie harfy dzielonej Minimalna ilość baterii 1 2 Średnica rur wzbiorczych 15x1,0 18x1,0 22x1,0 Przepływ optymalny [l/min] 1,25 1,75 2,5 3,5

10 Ilość kolektorów Viteco VSC 20 EMVAL [szt.] Ilość kolektorów Viteco VSC 26 EMV lub VSC 26 EMH [szt.] Średnice rur i przepływy dla kolektorów meandrycznych Kolektory o powierzchni 2,02 m 2 z absorberem w formie meandra Minimalna ilość baterii 1 Średnica rur wzbiorczych 15x1,0 18x1,0 22x1,0 Przepływ optymalny [l/min] 0,65 1,0 1,3-2,0 1,95-3,0 2,6-4,0 3,25-5,0 3,9-6,0 4,55-7,0 5,2-8,0 5,85-9,0 6,5-10,0 Kolektory o powierzchni 2,65 m 2 z absorberem w formie meandra Minimalna ilość baterii 1 Średnica rur wzbiorczych 15x1,0 18x1,0 22x1,0 28x1,0 Przepływ optymalny [l/min] 1,25 1,75 2,5-3,5 3,75-5,25 5,0-7,0 6,25-8,75 7,5-10,5 8,75-12,25 10,0-14,0 11,25-15,75 12,5-17,5

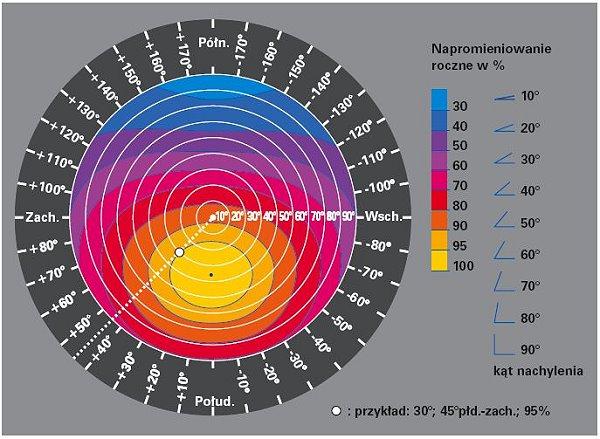

11 Kąty ustawienia kolektora a stopień Instalacje napromieniowania solarne Viteco - dobór Diagram umożliwia odczyt wielkość napromieniowania (w %), przy różnych kątach azymutu i nachylenia kolektorów.

12 Człowiek jest pozytywnie leniwy stwórzmy mu warunki i narzędzia, aby nie chciał się męczyć i chciał korzystać przede wszystkim z naszej oferty i pomocy. Jeżeli jednocześnie nasza oferta będzie jakościowa i korzystna cenowo, a stworzone przez Nas i udostępnione narzędzia dadzą użytkownikowi poczucie bezpieczeństwa i łatwości ich zastosowania (łatwość doboru urządzeń i przygotowania właściwych kompletnych ofert dla Klientów) jesteśmy profesjonalni i wygrani!!!

13 TAK dla Viteco

14 Zestawy solarne Viteco

15 Arkusz do kompletacji i wyceny zestawów Viteco

16 Pompa ciepła do przygotowania c.w.u. Viteco BPC X6

17 Pompa ciepła do przygotowania c.w.u. Viteco BPC X6 Najważniejsze cechy urządzenia: Moc grzewcza pompy ciepła 3600 W Wbudowana dodatkowa grzałka elektryczna o mocy 2000 W Wbudowane zabezpieczenie elektryczne chroniące urządzenie przed przepięciami i zwarciami Zasobnik c.w.u. o pojemności 200 litrów, wykonany ze stali nierdzewnej Dodatkowa wężownica o powierzchni 1 m ², wykonana ze stali nierdzewnej Temperatura c.w.u. (bez grzałki elektrycznej) + 60 ºC Maksymalna temperatura c.w.u. (z grzałką elektryczną) + 70 ºC Zakres temperatur powietrza dla pracy pompy ciepła: od - 7 ºC do + 43 ºC Natężenie dźwięku 45 db (bardzo cicha praca urządzenia) Wysokość pompy ciepła tylko 1670 mm Waga pompy ciepła tylko 69 kg Atest higieniczny wydany przez Państwowy Zakład Higieny Gwarancja podstawowa 24 miesiące Gwarancja wydłużona 5 lat (warunkowana corocznymi przeglądami serwisowymi)

18 Pompa ciepła do przygotowania c.w.u. Viteco BPC X6 Tabela danych technicznych: Pompa ciepła do przygotowania c.w.u. Viteco BPC X6 Rodzaj zasilania V/Hz 230/50 Całkowita pojemność zbiornika dm Średnia moc cieplna kw 3,6 Pobór mocy elektrycznej W (kw) 880 (0.88) Współczynnik COP ~ 3,5 Natężenie prądu/rozruch A 3,7/4,0 Zakres temperatur zewnętrznych o C (- 7) ~ (+43) Ilość sprężarek szt. 1 Temperatura wody użytkowej [nastawa fabryczna] o C 55 Max. temperatura wody użytkowej [praca tylko pompy ciepła] o C 60 Max. temperatura wody użytkowej [pompa ciepła + grzałka] o C 70 Przepływ powietrza przez pompę ciepła m 3 /h 500 Ciśnienie akustyczne na wylocie pompy ciepła db 60 Średnica kanałów powietrznych mm 150 Natężenie dźwięku db 45 Przyłącze woda zimna i wypływ wody ciepłej DN 3/4 Dodatkowa grzałka elektryczna kw 2.0 Dodatkowa wężownica m Masa urządzenia kg 69 Wymiary: wysokość/średnica mm 1670/570 Warunki testowania: temperatura powietrza +15 o C, wilgotność 60%, temperatura wlotowa zimnej wody +15 o C, temperatura wody użytkowej +55 o C

19

20 Czas podgrzewu wody w zbiorniku Viteco BPC X6: Pompa ciepła do przygotowania c.w.u. Viteco BPC X6 Czas podgrzewu zgromadzonej wody w zbiorniku pompy ciepła Viteco BPC X6 zależny jest od aktualnych warunków atmosferycznych/otoczenia, zadanego poziomu temperatury wody w zbiorniku pompy ciepła, temperatury wody w momencie startu urządzenia oraz rozbioru/braku rozbioru wody ze zbiornika pompy ciepła. Orientacyjne czasy podgrzewu mogą kształtować się jak niżej: Czas podgrzewu Temperatura wody w zbiorniku Pompa ciepła bez grzałki Pompa ciepła z grzałką pompy ciepła [ o C] [tryb AUTO MODE] [tryb HEATER MODE] 35 2 h, 20 min 1 h, 30 min 45 3 h, 20 min 2 h, 10 min 50 4 h, 00 min 2 h, 30 min 55 4 h, 40 min 2 h, 40 min 60 5 h, 10 min 3 h, 05 min 65 5 h, 26 min * 3 h, 20 min 70 5 h, 40 min * 3 h, 40 min * Wartości opisane gwiazdką dla trybu Auto Mode dotyczą łącznej pracy pompy ciepła + grzałka elektryczna. Jeśli w trybie Auto Mode będzie ustawiana temperatura wyższa niż 60 o C, wówczas automatycznie dla dogrzania wody uruchamiana będzie dodatkowo grzałka elektryczna. Pompa ciepła bez dodatkowego źródła ciepła wygrzewa wodę do temperatury 60 o C. Powyższych danych nie należy traktować jako parametrów stałych, gdyż są one zależne od zmieniających się warunków pracy pompy ciepła. Wartości zawarte w tabeli należy traktować jako orientacyjne. Warunki testowania: temperatura powietrza wlotowego +15 o C, wilgotność powietrza wlotowego 60%, temperatura wlotowa zimnej wody +10 o C, przepływ wody 0 m 3 /h (brak rozbioru c.w.u.)

21 Zestawy solarne Viteco do współpracy z pompą ciepła Viteco BPC X6

22 Arkusz do kompletacji i wyceny zestawów Viteco

23 Niemądrze jest płacić za dużo, ale głupio zapłacić za mało Jeżeli płacisz za dużo, tracisz trochę pieniędzy. Jeżeli jednak zapłacisz za mało, możesz stracić wszystko, ponieważ rzecz, którą nabyłeś może nie spełniać wymagań zadania, do którego jest przeznaczona. Niemożliwe jest zapłacić mało, a zyskać dużo. Jeżeli dobijesz targu z tym, który zaproponował Ci najniższą cenę, powinieneś dodać do tego trochę pieniędzy na wszelki wypadek. A jeśli tak mógłbyś równie dobrze kupić coś lepszego. John Ruskin ( )
