1 SPECYFIKACJE TECHNICZNE WYPOSAŻENIA INWESTYCJA: MODERNIZACJA I WYPOSAŻENIE PRACOWNI KSZTAŁCENIA PRAKTYCZNEGO W CENTRUM KSZTAŁCENIA ZAWODOWEGO W GORZOWIE WLKP. ADRES: DZIAŁKA NR EWID. 668/1 OBRĘB 3 WAWRÓW GORZÓW WLKP. UL. POMORSKA 67, GORZÓW WLKP. INWESTOR: MIASTO GORZÓW WLKP. UL. SIKORSKIEGO 3-4, GORZÓW WLKP. STYCZEŃ 2013

2 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące zakupu, dostawy i montażu wyposażenia stałego dla projektu: MODERNIZACJA I WYPOSAŻENIE PRACOWNI KSZTAŁCENIA PRAKTYCZNEGO W CENTRUM KSZTAŁCENIA ZAWODOWEGO W GORZOWIE WLKP Zakres stosowania ST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji dostaw wymienionych w pkt Zakres dostaw objętych ST Dostawy, których dotyczy specyfikacja, obejmują wszystkie czynności związane z zakupem, dostawą i montażem wyposażenie stałego obiektu. W tym: Lp. Nazwa urządzenia 1 Pracownia materiałoznawstwa i pomiarów warsztatowych (nr 107) 2 Pracownia obrabiarek skrawających (nr 102 i 125) Uwaga: Specyfikację techniczną wyposażenia należ rozpatrywać łącznie z dokumentacją techniczną oraz dokumentacją pt.: "Przebudowa budynku w zakresie: Modernizacja i wyposażenie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp." PRACOWNIA MATERIAŁOZNAWSTWA I POMIARÓW WARSZTATOWYCH (sala nr 107) W ramach wyposażenia pracowni, zostanie zakupiony następujący sprzęt: Lp. Nazwa urządzenia Ilość szt. lub kpl. 1 Przyrządy wzorniki i sprawdziany - załącznik A Mikroskop warsztatowy z oprzyrządowaniem 4 3 Mikroskop warsztatowy z odczytem cyfrowym 1 4 Twardościomierz Brinella z oprzyrządowaniem 1 5 Twardościomierz Rockwella z oprzyrządowaniem 2 6 Twardościomierz Vickersa z oprzyrządowaniem (uniwersalny) 1 7 Młotek Poldi z próbkami i lupa do odczytu 3 8 Defektoskop ultradźwiękowy oprzyrządowaniem 1 9 Stanowisko do prześwietlania próbek (rentgen) 1 10 Maszyna pomiarowa w 3D 1 11 Mikroskop pomiarowy 2 12 Projektor pomiarowy 2 Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 2

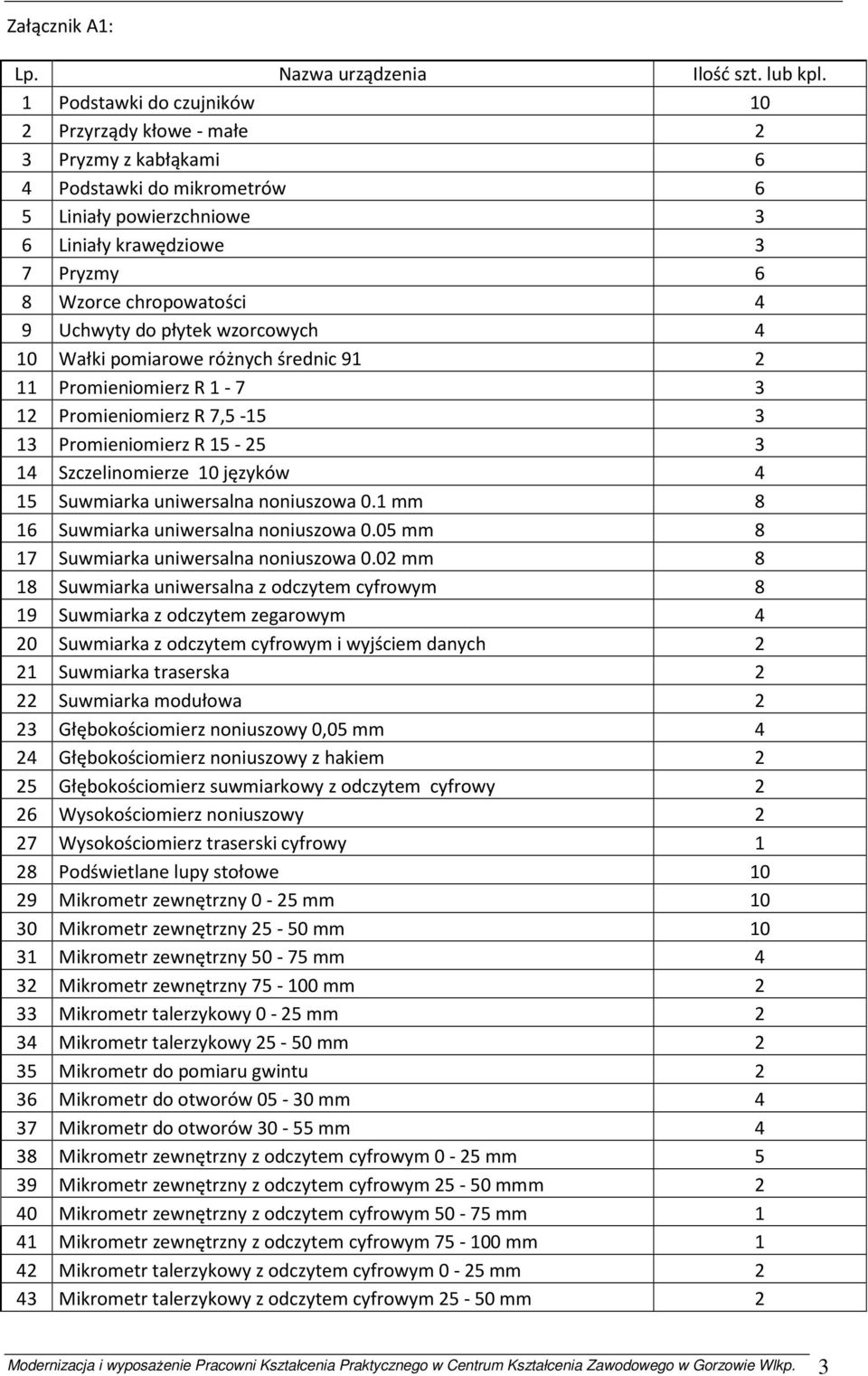

3 Załącznik A1: Lp. Nazwa urządzenia Ilość szt. lub kpl. 1 Podstawki do czujników 10 2 Przyrządy kłowe - małe 2 3 Pryzmy z kabłąkami 6 4 Podstawki do mikrometrów 6 5 Liniały powierzchniowe 3 6 Liniały krawędziowe 3 7 Pryzmy 6 8 Wzorce chropowatości 4 9 Uchwyty do płytek wzorcowych 4 10 Wałki pomiarowe różnych średnic Promieniomierz R Promieniomierz R 7, Promieniomierz R Szczelinomierze 10 języków 4 15 Suwmiarka uniwersalna noniuszowa 0.1 mm 8 16 Suwmiarka uniwersalna noniuszowa 0.05 mm 8 17 Suwmiarka uniwersalna noniuszowa 0.02 mm 8 18 Suwmiarka uniwersalna z odczytem cyfrowym 8 19 Suwmiarka z odczytem zegarowym 4 20 Suwmiarka z odczytem cyfrowym i wyjściem danych 2 21 Suwmiarka traserska 2 22 Suwmiarka modułowa 2 23 Głębokościomierz noniuszowy 0,05 mm 4 24 Głębokościomierz noniuszowy z hakiem 2 25 Głębokościomierz suwmiarkowy z odczytem cyfrowy 2 26 Wysokościomierz noniuszowy 2 27 Wysokościomierz traserski cyfrowy 1 28 Podświetlane lupy stołowe Mikrometr zewnętrzny 0-25 mm Mikrometr zewnętrzny mm Mikrometr zewnętrzny mm 4 32 Mikrometr zewnętrzny mm 2 33 Mikrometr talerzykowy 0-25 mm 2 34 Mikrometr talerzykowy mm 2 35 Mikrometr do pomiaru gwintu 2 36 Mikrometr do otworów mm 4 37 Mikrometr do otworów mm 4 38 Mikrometr zewnętrzny z odczytem cyfrowym 0-25 mm 5 39 Mikrometr zewnętrzny z odczytem cyfrowym mmm 2 40 Mikrometr zewnętrzny z odczytem cyfrowym mm 1 41 Mikrometr zewnętrzny z odczytem cyfrowym mm 1 42 Mikrometr talerzykowy z odczytem cyfrowym 0-25 mm 2 43 Mikrometr talerzykowy z odczytem cyfrowym mm 2 Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 3

4 44 Mikrometr do pomiaru gwintu z odczytem cyfrowym 1 45 Mikrometr do otworów z odczytem cyfrowym mm 4 46 Mikrometr do otworów z odczytem cyfrowym mm 4 47 Mikrometr do uzębień Mikrometr do uzębień Mikrometr do uzębień Głębokościomierz mikrometryczny mm 1 51 Głębokościomierz mikrometryczny z odczytem cyfrowym 1 52 Średnicówki mikrometryczne dwupunktowe 2 53 Średnicówki mikrometryczne trójpunktowe 4 54 Mikrometr z czujnikiem Mikrometr z czujnikiem Trasametr - passametr Trasametr - passametr Czujniki zegarowe z dokładnością odczytu do 0,01mm Czujniki zegarowe z dokładnością odczytu do 0,001mm 5 60 Czujniki elektroniczne z dokładnością odczytu do 0,01mm 4 61 Czujniki elektroniczne z dokładnością odczytu do 0,001mm 2 62 Głębokościomierz czujnikowy 2 63 Średnicówka elektroniczna 6-12 mm 2 64 Średnicówka elektroniczna mm 2 65 Średnicówka czujnikowa mm 4 66 Średnicówka czujnikowa Kątomierz uniwersalny noniuszowy 4 68 Diatest dźwigniowy 4 69 Kątomierz uniwersalny precyzyjny 2 70 Wzornik zarysu gwintu calowego (grzebień) 4 71 Wzornik zarysu gwintu metrycznego (grzebień) 4 72 Wzornik zarysu gwintu trapezowego 4 73 Zestaw płytek wzorcowych ( długości )- mały 4 74 Zestaw płytek wzorcowych ( długości )- duży 2 75 Uchwyty do płytek wzorcowych kąta 6 76 Zestaw płytek wzorcowych kąta 2 77 Liniał sinusoidalny 4 Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 4

5 PRACOWNIA OBRABIAREK SKRAWAJĄCYCH W ramach wyposażenia pracowni, zostanie zakupiony następujący sprzęt: Lp. Nazwa urządzenia Ilość szt. lub kpl. POMIESZCZENIE NR 1 (SALA NR 102) 1 Posprocesor sterowania tokarki ze sprężarką 3 2 Posprocesor sterowania frezarki ze sprężarką 3 3 Zestaw narzędzi pomiarowych do pracowni 1 4 Frezarka szkoleniowa numeryczna 2 5 Tokarka szkoleniowa numeryczna 3 6 Pulpit sterowniczy (trenażer) 6 7 Oprogramowanie do trenażerów 6 POMIESZCZENIE NR 2 (SALA NR 125) 8 Szlifierka do wałków i otworów 1 9 Szlifierka do płaszczyzn czołowa 1 10 Piła taśmowa 1 11 Piła taśmowa pionowa 1 12 Przecinarka tarczowa 1 13 Tokarka uniwersalna 1 14 Tokarka rewolwerowa o osi pionowej głowicy 1 15 Frezarka uniwersalna 1 16 Szlifierka ostrzałka do wierteł 1 17 Załącznik B1 - przyrządy i uchwyty 1 18 Załącznik B2 - narzędzia skrawające 1 Załącznik B1: Lp. Nazwa urządzenia Ilość szt. lub kpl. 1 Podzielnica uniwersalna 2 2 Stół obrotowy 2 3 Stół współrzędnościowy 2 4 Imadło maszynowe Imadło maszynowe Imadło maszynowe Imadło maszynowe kątowe Imadło maszynowe kątowe Imadło maszynowe z obrotnicą Imadło do wałków Uchwyt tokarski trójszczękowy Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 5

6 12 Uchwyt tokarski trójszczękowy Uchwyt tokarski trójszczękowy Uchwyt tokarski trójszczękowy Uchwyt tokarski czteroszczękowy Uchwyt tokarski z indywidualnym nastawem szczęk Uchwyt tokarski z indywidualnym nastawem szczęk Tarcza zabierakowa do uchwytów Tarcza zabierakowa do uchwytów Tarcza zabierakowa do uchwytów Tarcza zabierakowa do uchwytów Tarcza zabierakowa do uchwytów Uchwyt tokarski zaciskowy z kompletem tulejek 1 24 Kieł obrotowy MK III 4 25 Kieł obrotowy MK IV 4 26 Kieł stały MK III 6 27 Kieł stały MK IV 6 28 Kieł zabierakowy czołowy MK III 2 29 Oprawka zaciskowa ISO 40 z kompletem tulejek 3 30 Oprawka zaciskowa MK IV z kompletem tulejek 2 31 Tuleja redukcyjna bez chwytaka ISO 40/MKII 4 32 Tuleja redukcyjna bez chwytaka ISO 40/MKIII 2 33 Uchwyt wiertarski 4 34 Uchwyt wiertarski 4 35 Uchwyt wiertarski 2 36 Uchwyt do gwintowania 2 37 Oprawka narzędziowa na noże poprzeczna 3 38 Oprawka narzędziowa na noże podłużna 3 39 Oprawka narzędziowa na noże wydłużona 3 40 Oprawka narzędziowa do przecinaków 3 41 Oprawka narzędziowa do wytaczaków 3 42 Oprawka do narzędzi z chwytem walcowym 3 43 Przyrząd do automatycznej regulacji i pozycjonowania 1 44 Uchwyt zaciskowy CN z tulejkami 3 45 Tulejki rozprężne do uchwytów Klucze do uchwytów Sworznie dociągające Uchwyty do frezów 8 49 Uchwyty do Gilowic frezarskich 8 50 Tuleje redukcyjne MKIII 6 51 Tuleje redukcyjne MKII 6 52 Komplet docisków z śrubami Komplet docisków z śrubami Podpory małe Podpory średnie Oprawka do wierteł 2 57 Uchwyty frezarskie zaciskowe MK II 2 Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 6

7 58 Uchwyty frezarskie zaciskowe ISO Trzpień do frezów - konwencjonalny 4 60 Trzpień do głowicy frezerskiej - konwencjonalny 4 61 Trzpień do frezowania poziomego d= Trzpień do frezowania poziomego d=27 2 Załącznik B2: Lp. Nazwa urządzenia Ilość szt. lub kpl. 1 Głowica frezarska z płytkami pod kątem 75 stopni d= Głowica frezarska z płytkami pod kątem 90 stopni d= Głowica frezarska z płytkami pod kątem 75 stopni d= Głowica frezarska z płytkami pod kątem 90 stopni d= Głowica frezarska z płytkami pod kątem 90 stopni d= Głowica frezarska z płytkami pod kątem 90 stopni d= Głowica frezarska z płytkami pod kątem 90 stopni d= Wiertło z płytkami wymiennymi d= Wiertło z płytkami wymiennymi d= Wiertło z płytkami wymiennymi d= Frez palcowy z płytkami wymiennymi d= Frez palcowy z płytkami wymiennymi d= Frez palcowy z płytkami wymiennymi d= Frez palcowy z płytkami wymiennymi d= Frezy do frezowania obiegowego d=20 XL 2 16 Frezy do frezowania obiegowego d=25 XL 2 17 Frez turosowy d= Frez palcowy z płytkami wymiennymi okrągłymi d= Frez palcowy z płytkami wymiennymi okrągłymi d= Frez walcowo-czołowy z płytkami wymiennymi okrągłymi d= Wytaczadło z płytkami i regulowaną średnicą ( ) 2 22 Głowica do dokładnego wytaczania - regulowana 1 23 Wytaczadło do głowicy regulowanej z płytkami wymiennymi 2 24 Wytaczadło z gniazdem do wkładki wytaczarskiej 4 25 Wkładka wytaczarska z płytkami 4 26 Oprawka ( nóż ) do toczenia zewnętrznego PCLN z płytkami 5 27 Oprawka ( nóż ) do toczenia zewnętrznego PSKN z płytkami 5 28 Oprawka ( nóż ) do toczenia zewnętrznego PDJN z płytkami 5 29 Oprawka ( nóż ) do toczenia zewnętrznego CFJ z płytkami 5 30 Oprawka ( nóż ) do gwintowania zewnętrznego CER/L z płytek Oprawka ( nóż ) do rowków zewnętrznych CER/L z płytkami 4 32 Oprawka ( nóż ) do toczenia wewnętrznego PTFN z płytkami 5 33 Oprawka ( nóż ) do gwintowania wewnętrznego SNR/L z płytek Oprawka ( nóż ) do rowków wewnętrznego SNR/L z płytkami 4 35 Oprawka do przecinaków z płytkami 4 36 Frez palcowy z węglika d=8 5 Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 7

8 37 Wiertło z węglika d= Wiertło z węglika d= Wiertło z węglika d= Wiertło z węglika d= Suwmiarka uniwersalna 150 z odczytem cyfrowym Mikrometry z odczytem cyfrowym Mikrometry z odczytem cyfrowym Miara rozwijana 3 m 8 42 Średnicówka czujnikowa z odczytem cyfrowym lub zegarowym 2 43 Średnicówka czujnikowa z odczytem cyfrowym lub zegarowym 2 44 Podstawki do mikrometrów 6 45 Płytki wzorcowe chropowatości 2 46 Podstawka do czujnika z podstawą magnetyczną 4 47 Czujnik z odczytem cyfrowym 6 48 Przyrząd kłowy l Płytki do ustawienia noża do gwintu metrycznego 6 50 Płytki do ustawienia noża do gwintu calowego 6 51 Płytki do ustawienia noża do gwintu trapezowego 6 52 Suwmiarka modułowa Ogólne wymagania dotyczące dostaw Wykonawca dostawy jest odpowiedzialny za jakość dostarczonego wyposażenia oraz za zgodność dostawy z dokumentacją projektową, ST i poleceniami Inżyniera. 2. MATERIAŁY I URZĄDZENIA Wykonawca dostarczy i zainstaluje materiały i urządzenia w ilościach i o parametrach technicznych zgodnych z dokumentacja projektową, specyfikacjami technicznymi i załączonym zestawieniem wyposażenia. 3. WYPOSAŻENIE 3.1. PRACOWNIA MATERIAŁOZNAWSTWA I POMIARÓW WARSZTATOWYCH (sala nr 107) W pracowni uczniowie opanują zasady przeprowadzania pomiarów warsztatowych i podstawy projektowania procesów technologicznych części maszyn. Nabędą umiejętności z zakresu: przestrzegania zasad tolerancji i pasowań, rozróżniania materiałów konstrukcyjnych i eksploatacyjnych, metod kontroli jakości wykonywanych prac, przyrządów pomiarów stosowanych podczas obróbki ręcznej i maszynowej, dobierania narzędzi i przyrządów pomiarowych do montażu i demontażu maszyn i urządzeń, wykonywania pomiarów wielkości geometrycznych. Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 8

9 W ramach wyposażenia pracowni, zostanie zakupiony następujący sprzęt: 1 Lp. Nazwa urządzenia Przyrządy wzorniki i sprawdziany - załącznik A 1 2 Mikroskop warsztatowy z oprzyrządowaniem 3 Mikroskop warsztatowy z odczytem cyfrowym wg Tabeli Załącznik 1A Opis dotyczy wyposażenia jednego stanowiska Mikroskop warsztatowy z oprzyrządowaniem Zakres przesuwu stolika (osie X oraz Y): nie mniej niż 25 x 25 mm; z 2 głowicami noniuszowymi o rozdzielczości 0,002mm dokładność przyrządu: nie gorzej niż 5 m.; maksymalna wysokość detalu: nie mniej niż 110mm; maksymalna waga detalu: nie mniej niż 2kg; powiększenie: nie mniej niż 30x; mono okular z krzyżem pajęczym; zakres kątomierza okularu: 360 ; skalowanie kątomierza okularu: nie mniej niż 1 ; wartość noniusza: nie mniej niż 6 ; źródło światła przechodzącego: żarówka (24V, 2W lub równoważna); regulowane natężenie światła przechodzącego; źródło światła odbitego: pierścieniowe LED z regulowanym natężeniem wymiary (bez głowic): nie więcej niż 220x350x400; waga (bez głowic): nie więcej niż 16kg. Przechylny przyrząd kłowy z nastawą kąta nie gorzej niż ± 10ş Stabilny stół dwustanowiskowy do ustawienia przyrządu. Wymiary 150x80x75cm z szufladami na środku (w ramach wyposażenia dla 4 mikroskopów należy dostarczyć 2 stoły). Mikroskop warsztatowy z odczytem cyfrowym Zakres przesuwu stolika (osie X oraz Y): nie mniej niż 100 x 50 mm; z liniałami optoelektronicznymi, rozdzielczość nie mniej niż 0,0005 mm dokładność przyrządu: nie gorzej niż 5 m.; maksymalna wysokość detalu: nie mniej niż 110mm; maksymalna waga detalu: nie mniej niż 4,5 kg; powiększenie: nie mniej niż 30x; źródło światła przechodzącego: żarówka (24V, 2W lub równoważna); regulowane natężenie światła przechodzącego; źródło światła odbitego: pierścieniowe LED z regulowanym natężeniem Możliwość pomiarów: - odczyt wartości dla osi x i y oraz kąta (mm i inch) - możliwość pomiarów elementów geometrycznych skończonych (okrąg, prosta, kąt, punkt) z użyciem algorytmów techniki współrzędnościowej- możliwość pomiarów elementów specjalnych jak np. gwinty, prostokąty, elipsy itp. - możliwość tworzenia układu współrzędnych wg rysunku wykonawczego detalu - możliwość wyznaczania korelacji pomiędzy zmierzonymi elementami, np. odległość środków otworów, odległość: punkt- Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 9

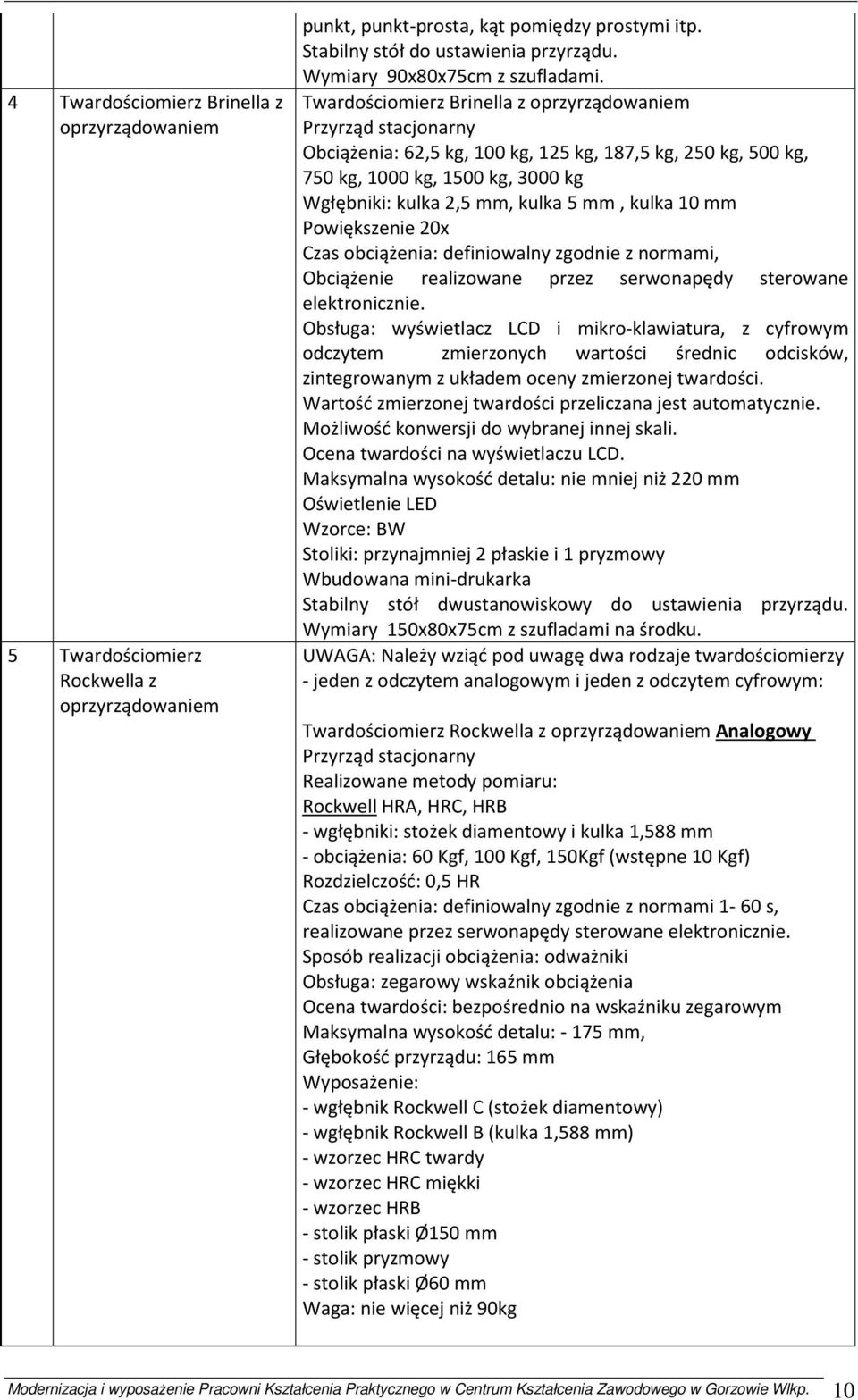

10 4 Twardościomierz Brinella z oprzyrządowaniem 5 Twardościomierz Rockwella z oprzyrządowaniem punkt, punkt-prosta, kąt pomiędzy prostymi itp. Stabilny stół do ustawienia przyrządu. Wymiary 90x80x75cm z szufladami. Twardościomierz Brinella z oprzyrządowaniem Przyrząd stacjonarny Obciążenia: 62,5 kg, 100 kg, 125 kg, 187,5 kg, 250 kg, 500 kg, 750 kg, 1000 kg, 1500 kg, 3000 kg Wgłębniki: kulka 2,5 mm, kulka 5 mm, kulka 10 mm Powiększenie 20x Czas obciążenia: definiowalny zgodnie z normami, Obciążenie realizowane przez serwonapędy sterowane elektronicznie. Obsługa: wyświetlacz LCD i mikro-klawiatura, z cyfrowym odczytem zmierzonych wartości średnic odcisków, zintegrowanym z układem oceny zmierzonej twardości. Wartość zmierzonej twardości przeliczana jest automatycznie. Możliwość konwersji do wybranej innej skali. Ocena twardości na wyświetlaczu LCD. Maksymalna wysokość detalu: nie mniej niż 220 mm Oświetlenie LED Wzorce: BW Stoliki: przynajmniej 2 płaskie i 1 pryzmowy Wbudowana mini-drukarka Stabilny stół dwustanowiskowy do ustawienia przyrządu. Wymiary 150x80x75cm z szufladami na środku. UWAGA: Należy wziąć pod uwagę dwa rodzaje twardościomierzy - jeden z odczytem analogowym i jeden z odczytem cyfrowym: Twardościomierz Rockwella z oprzyrządowaniem Analogowy Przyrząd stacjonarny Realizowane metody pomiaru: Rockwell HRA, HRC, HRB - wgłębniki: stożek diamentowy i kulka 1,588 mm - obciążenia: 60 Kgf, 100 Kgf, 150Kgf (wstępne 10 Kgf) Rozdzielczość: 0,5 HR Czas obciążenia: definiowalny zgodnie z normami 1-60 s, realizowane przez serwonapędy sterowane elektronicznie. Sposób realizacji obciążenia: odważniki Obsługa: zegarowy wskaźnik obciążenia Ocena twardości: bezpośrednio na wskaźniku zegarowym Maksymalna wysokość detalu: mm, Głębokość przyrządu: 165 mm Wyposażenie: - wgłębnik Rockwell C (stożek diamentowy) - wgłębnik Rockwell B (kulka 1,588 mm) - wzorzec HRC twardy - wzorzec HRC miękki - wzorzec HRB - stolik płaski Ø150 mm - stolik pryzmowy - stolik płaski Ø60 mm Waga: nie więcej niż 90kg Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 10

11 Twardościomierz Rockwella z oprzyrządowaniem Cyfrowy Przyrząd stacjonarny Realizowane metody pomiaru: Rockwell HRA, HRC, HRB - wgłębniki: stożek diamentowy i kulka 1,588 mm - obciążenia: 60 Kgf, 100 Kgf, 150Kgf Rozdzielczość: 0,1 HR Obciążenia zadawane zgodnie z wymogami norm GB/T230.2, EN-ISO6508, ASTME-18 Czas obciążenia: definiowalny zgodnie z normami 1-60 s, realizowane przez serwonapędy sterowane elektronicznie Sposób realizacji obciążenia: odważniki Obsługa: wyświetlacz LCD i mikro-klawiatura, Wartość zmierzonej twardości przeliczana jest automatycznie. Możliwość konwersji do wybranej innej skali Ocena twardości: bezpośrednio na wyświetlaczu LCD Maksymalna wysokość detalu: 175 mm, Wyposażenie: - wgłębnik Rockwell C (stożek diamentowy) - wgłębnik Rockwell B (kulka 1,588 mm) - wzorzec z zakresu HRC - wzorzec z zakresu HRC - wzorzec z zakresu HRB - stolik płaski 150 mm - stolik pryzmowy - stolik płaski Ř60 mm - wbudowana mini-drukarka Możliwość komunikacji z PC 6 Twardościomierz Vickersa z oprzyrządowaniem (uniwersalny) Stabilny stół dwustanowiskowy do ustawienia przyrządu. Wymiary 150x80x75cm z szufladami na środku. Twardościomierz Vickersa z oprzyrządowaniem (uniwersalny) Przyrząd stacjonarny Obciążenia (kgf): 1, 5, 10, 20, 30, 50, - wgłębniki: piramida diamentowa Zakres pomiaru: HV Obciążenia zadawane zgodnie z wymogami norm GB/T4340, EN- ISO6507, ASTME-92 Czas obciążenia: 0-60 s, realizowane przez serwonapędy sterowane elektronicznie. Powiększenie mikroskopu : 100 x, 200 x Obsługa: wyświetlacz LCD i mikro-klawiatura, Wartość zmierzonej twardości przeliczana jest automatycznie po wprowadzeniu wartości przekątnych ze zintegrowanego mikroskopu cyfrowego. Zmiana wgłębnik obiektyw: automatyczna Możliwość konwersji do wybranej innej skali 17 skal Ocena twardości: bezpośrednio na wyświetlaczu LCD Maksymalna wysokość detalu: 160 mm, Wyposażenie: - wgłębnik piramida Vickersa - wzorzec HV1 - wzorzec HV30 Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 11

12 7 Młotek Poldi z próbkami i lupa do odczytu 8 Defektoskop ultradźwiękowy oprzyrządowaniem - stolik płaski - stolik pryzmowy - mini-drukarka - oświetlenie LED z regulacja natężenia Młotek Poldi z próbkami i lupa do odczytu Metoda pomiarowa : Metoda dynamiczna Poldi Odczyt: Analogowy na mikroskopie pomiarowym u tablicy odczytowej zakres pomiarowy: <450 HBS Działka elementarna 1 HBS Błąd max 10% wartości mierzonej Średnica kulki stalowej 10 mm wymiary i masa netto : 25 x 100 mm / 0,5 kg Zakres dostawy Twardościomierz 1 szt. Sztabka wzorcowa 1 szt. Mikroskop pomiarowy 20x-lszt Instrukcja obsługi z tablicą odczytową 1 szt. W trwałym opakowaniu Defektoskop ultradźwiękowy z oprzyrządowaniem Wyposażenie dotyczące stanowiska do badań ultradźwiękowych Defektoskop ultradźwiękowy, Głowica ultradźwiękowa kątowa, Głowica ultradźwiękowa uniwersalna, Kabel łączący głowice z defektoskopem, Wzorzec ultradźwiękowy W-1, Wzorzec ultradźwiękowy W-2, Walizka transportowa, Zasilacz-ładowarka, Akumulator, Kabel USB, Oprogramowanie komunikacyjne, Instrukcja obsługi. Minimalne wymagania techniczne dotyczące stanowiska do badań ultradźwiękowych 1) DEFEKTOSKOP ULTRADŹWIĘKOWY Kolorowy ekran LCD 640x480, Zakres obserwacji: 0 to 9999 mm w stali, Zakres prędkości fal: 1000 do 9999m/s, Zakres regulacji wzmocnienia: 110 db, Regulowana szerokość impulsu nadawczego, Regulowana energia impulsu nadawczego, Regulowane tłumienie, Tryb pracy: Głowica nadawczo-odbiorcza, Głowica podwójna, Przenikanie, Zobrazowanie: A-Scan, B-Scan, Prostowanie fali: Półfala dodatnia, Półfala ujemna, Pełna fala,rf, Bramki monitorów: Dwie niezależne bramki w całym wyświetlanym zakresie, Określanie wielkości wady: AVG lub DAC, Pamięć: 100 kanałów umożliwiających zapisanie danych kalibracyjnych, 1000 kanałów umożliwiających zapisanie przebiegów fali oraz Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 12

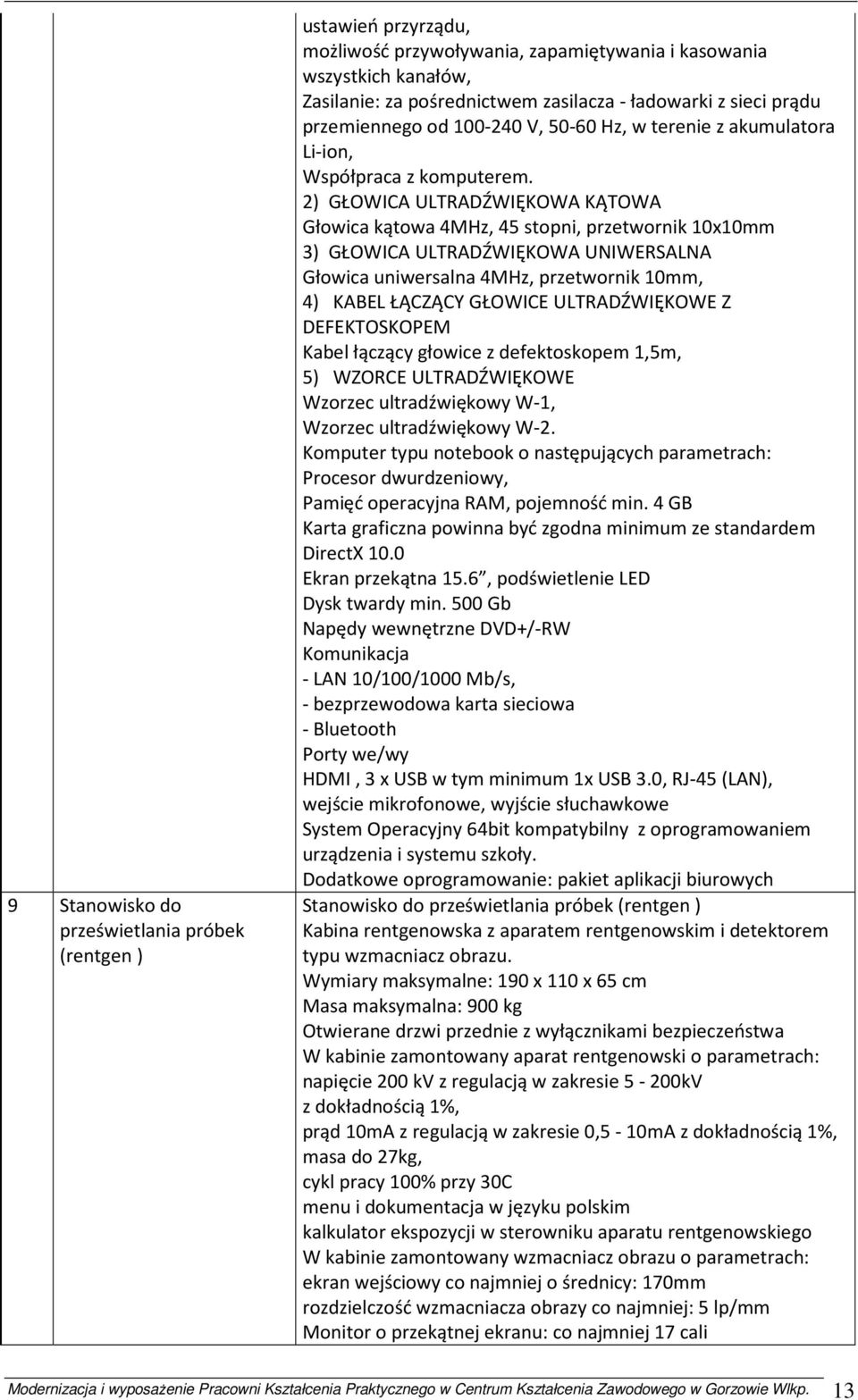

13 9 Stanowisko do prześwietlania próbek (rentgen ) ustawień przyrządu, możliwość przywoływania, zapamiętywania i kasowania wszystkich kanałów, Zasilanie: za pośrednictwem zasilacza - ładowarki z sieci prądu przemiennego od V, Hz, w terenie z akumulatora Li-ion, Współpraca z komputerem. 2) GŁOWICA ULTRADŹWIĘKOWA KĄTOWA Głowica kątowa 4MHz, 45 stopni, przetwornik 10x10mm 3) GŁOWICA ULTRADŹWIĘKOWA UNIWERSALNA Głowica uniwersalna 4MHz, przetwornik 10mm, 4) KABEL ŁĄCZĄCY GŁOWICE ULTRADŹWIĘKOWE Z DEFEKTOSKOPEM Kabel łączący głowice z defektoskopem 1,5m, 5) WZORCE ULTRADŹWIĘKOWE Wzorzec ultradźwiękowy W-1, Wzorzec ultradźwiękowy W-2. Komputer typu notebook o następujących parametrach: Procesor dwurdzeniowy, Pamięć operacyjna RAM, pojemność min. 4 GB Karta graficzna powinna być zgodna minimum ze standardem DirectX 10.0 Ekran przekątna 15.6, podświetlenie LED Dysk twardy min. 500 Gb Napędy wewnętrzne DVD+/-RW Komunikacja - LAN 10/100/1000 Mb/s, - bezprzewodowa karta sieciowa - Bluetooth Porty we/wy HDMI, 3 x USB w tym minimum 1x USB 3.0, RJ-45 (LAN), wejście mikrofonowe, wyjście słuchawkowe System Operacyjny 64bit kompatybilny z oprogramowaniem urządzenia i systemu szkoły. Dodatkowe oprogramowanie: pakiet aplikacji biurowych Stanowisko do prześwietlania próbek (rentgen) Kabina rentgenowska z aparatem rentgenowskim i detektorem typu wzmacniacz obrazu. Wymiary maksymalne: 190 x 110 x 65 cm Masa maksymalna: 900 kg Otwierane drzwi przednie z wyłącznikami bezpieczeństwa W kabinie zamontowany aparat rentgenowski o parametrach: napięcie 200 kv z regulacją w zakresie 5-200kV z dokładnością 1%, prąd 10mA z regulacją w zakresie 0,5-10mA z dokładnością 1%, masa do 27kg, cykl pracy 100% przy 30C menu i dokumentacja w języku polskim kalkulator ekspozycji w sterowniku aparatu rentgenowskiego W kabinie zamontowany wzmacniacz obrazu o parametrach: ekran wejściowy co najmniej o średnicy: 170mm rozdzielczość wzmacniacza obrazy co najmniej: 5 lp/mm Monitor o przekątnej ekranu: co najmniej 17 cali Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 13

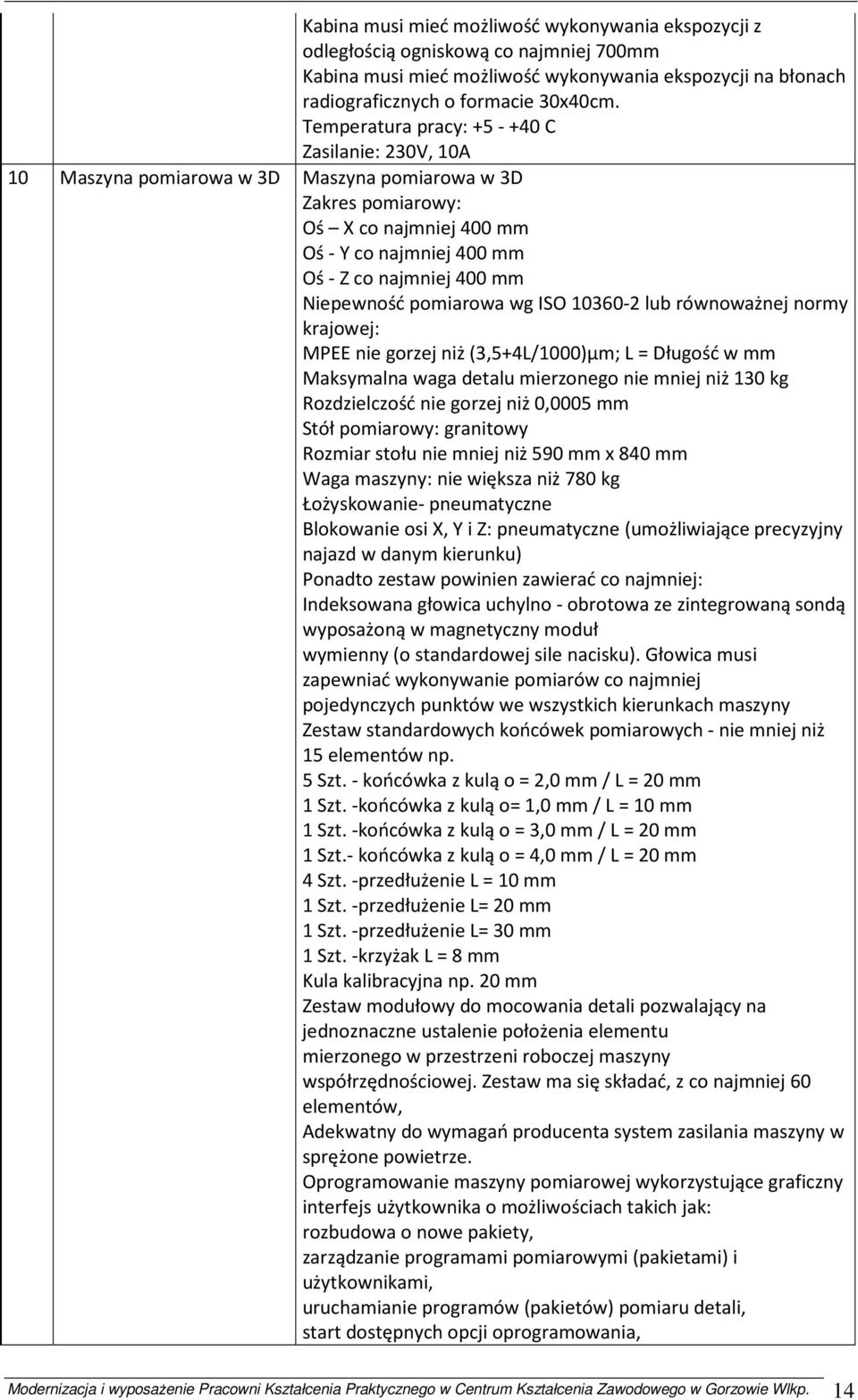

14 Kabina musi mieć możliwość wykonywania ekspozycji z odległością ogniskową co najmniej 700mm Kabina musi mieć możliwość wykonywania ekspozycji na błonach radiograficznych o formacie 30x40cm. Temperatura pracy: C Zasilanie: 230V, 10A 10 Maszyna pomiarowa w 3D Maszyna pomiarowa w 3D Zakres pomiarowy: Oś X co najmniej 400 mm Oś - Y co najmniej 400 mm Oś - Z co najmniej 400 mm Niepewność pomiarowa wg ISO lub równoważnej normy krajowej: MPEE nie gorzej niż (3,5+4L/1000)μm; L = Długość w mm Maksymalna waga detalu mierzonego nie mniej niż 130 kg Rozdzielczość nie gorzej niż 0,0005 mm Stół pomiarowy: granitowy Rozmiar stołu nie mniej niż 590 mm x 840 mm Waga maszyny: nie większa niż 780 kg Łożyskowanie- pneumatyczne Blokowanie osi X, Y i Z: pneumatyczne (umożliwiające precyzyjny najazd w danym kierunku) Ponadto zestaw powinien zawierać co najmniej: Indeksowana głowica uchylno - obrotowa ze zintegrowaną sondą wyposażoną w magnetyczny moduł wymienny (o standardowej sile nacisku). Głowica musi zapewniać wykonywanie pomiarów co najmniej pojedynczych punktów we wszystkich kierunkach maszyny Zestaw standardowych końcówek pomiarowych - nie mniej niż 15 elementów np. 5 Szt. - końcówka z kulą o = 2,0 mm / L = 20 mm 1 Szt. -końcówka z kulą o= 1,0 mm / L = 10 mm 1 Szt. -końcówka z kulą o = 3,0 mm / L = 20 mm 1 Szt.- końcówka z kulą o = 4,0 mm / L = 20 mm 4 Szt. -przedłużenie L = 10 mm 1 Szt. -przedłużenie L= 20 mm 1 Szt. -przedłużenie L= 30 mm 1 Szt. -krzyżak L = 8 mm Kula kalibracyjna np. 20 mm Zestaw modułowy do mocowania detali pozwalający na jednoznaczne ustalenie położenia elementu mierzonego w przestrzeni roboczej maszyny współrzędnościowej. Zestaw ma się składać, z co najmniej 60 elementów, Adekwatny do wymagań producenta system zasilania maszyny w sprężone powietrze. Oprogramowanie maszyny pomiarowej wykorzystujące graficzny interfejs użytkownika o możliwościach takich jak: rozbudowa o nowe pakiety, zarządzanie programami pomiarowymi (pakietami) i użytkownikami, uruchamianie programów (pakietów) pomiaru detali, start dostępnych opcji oprogramowania, Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 14

15 tworzenie konfiguracji sond, tworzenie protokółów wymiany danych zawierać pakiet do pomiarów geometrycznych polegający na pomiarach podstawowych elementów geometrycznych, takich jak okrąg, kula, prosta, punkt, płaszczyzna, itp. Oprogramowanie umożliwia porównanie krzywej zmierzonej z nominalną; krzywą nominalną można tworzyć samodzielnie lub importować z systemów CAD; oprogramowanie do tworzenia programów pomiarowych minimum 1 licencja edukacyjna; możliwość aktualizacji oprogramowania. Zintegrowana możliwość pomiaru chropowatości o parametrach nie gorszych niż: Zakres pomiarowy Oś Z 360 µm Oś X całkowite przemieszczenie: 17,5 mm Metoda pomiaru: różnicowo- indukcyjna Końcówka pomiarowa końcówka diamentowa Promień końcówki 2 µm, promień płozy 40 mm Jednostka wskazująca profile: profil chropowatości (R),motyw R Parametry: co najmniej Ra, Rc, Ry, Rz, Rt, Rmax, Rp, Rv, R3z Rsk, Rpc, Rsm, S, HSC, Rmr, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Odcinki pomiarowe (L) 0,08mm, 0,25 mm, 0,8 mm, 2,5 mm Długości Cut-off λc: 0,08 mm, 0,25 mm, 0,8 mm, 2,5 mm Liczba poj. odcinków : do wyboru, dowolna w zakresie 1-10 Filtr 2CR75, PC75, Gauss Ocena tolerancji dolna/górna tolerancja Kalibracja automatyczna poprzez wprowadzenie wartości lub pomiar na załączonym do przyrządu wzorcu chropowatości - wyświetlacz: kolorowy, min. 2,4 przekątna, oprogramowanie w jęz. Polskim Zasilanie modułu chropowatości poprzez adapter sieciowy lub wbudowany akumulator Wszystkie pakiety oprogramowania muszą być standardowo dostępne w polskiej wersji językowej wraz z polskimi instrukcjami obsługi. Komputer PC z systemem operacyjnym 64bit kompatybilny z oprogramowaniem urządzenia i systemu szkoły umożliwiającym instalację programów CAD/CAM/CNC monitorem LCD nie mniejszym niż 19``; konfiguracja komputera musi gwarantować poprawność działania oprogramowania dostarczonego do maszyny teraz i w przyszłości; procesor musi zapewnić wielowątkowość procesów; pamięć operacyjna min 4GB z możliwością rozbudowy do 8GB; karta graficzna dedykowana min 1024GB lub zintegrowana z pamięcią współdzielną o nie gorszej wydajności; nagrywarka DVD, min 2xLAN; min 2xUSB na panelu czołowym; drukarka kolorowa o formacie wydruku min A4. 11 Mikroskop pomiarowy Mikroskop pomiarowy metalograficzny Stolik: min.180 x 150 mm, zakres: 15x15 mm, przesuw zgrubny i dokładny (0,002mm) Stabilny stół dwustanowiskowy do ustawienia przyrządu. Wymiary 180x80x75cm z szufladami po środku (w ramach Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 15

16 wyposażenia dla 2 mikroskopów należy dostarczyć 1 stół). Powiększenia: - Obiektywy:10x, 20x, 40x, 100x, - Okular: 10X, podwójny z regulacją rozstawu 53-75mm Dostosowanie dioptrii:±5 Regulowane natężenie oświetlenia Filtry niebieski/zielony/żółty Kamera min. 1/2,5 CMOS, 5M Procesor dwurdzeniowy, Pamięć operacyjna RAM, pojemność min. 4 GB Karta graficzna powinna być zgodna minimum ze standardem DirectX 10.0 Ekran przekątna 15.6, podświetlenie LED Dysk twardy min. 500 Gb Napędy wewnętrzne DVD+/-RW Komunikacja - LAN 10/100/1000 Mb/s, - bezprzewodowa karta sieciowa - Bluetooth Porty we/wy HDMI, 3 x USB w tym minimum 1x USB 3.0, RJ-45 (LAN), wejście mikrofonowe, wyjście słuchawkowe System Operacyjny 64bit kompatybilny z oprogramowaniem urządzenia i systemu szkoły. Dodatkowe oprogramowanie: pakiet aplikacji biurowych 12 Projektor pomiarowy Projektor pomiarowy Zakres przesuwu stolika (osie X oraz Y): nie mniej niż 150x50mm; Maksymalna wysokość mierzonego detalu do 100 mm; Rozdzielczość nie gorzej niż 0,001 mm; Średnica ekranu: nie mniej niż 300mm; Zakres obrotu ekranu: ; Rozdzielczość wskazań obrotu: nie mniej niż 1 lub 0,01 ; Odczyt cyfrowy (procesor danych); Oświetlenie: światło odbite i przechodzące regulowane (lampy halogenowe 24V/150W lub równoważne); Obiektyw min. x10; Wbudowana drukarka; Waga netto: nie więcej niż 160kg Wymiary: nie więcej niż 800x550x1200mm. Funkcje procesora danych (co najmniej): pomiar: punktu, linii, okręgu, kąta, odległości, gwintu; obrót i przesunięcie układu współrzędnych; zmiana kierunku zliczania; szybkie wyświetlanie połowy wartości; ustawienia zaawansowane chronione hasłem dostępu; kompensacja liniowa; możliwość podłączenia liniału lub enkodera obrotowego do osi Z; zestaw podłączeniowy; Stabilny stół dwustanowiskowy do ustawienia przyrządu. Wymiary 150x80x75cm z szufladami po środku (w ramach wyposażenia dla 2 projektorów należy dostarczyć 1 stół). Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 16

17 Do prawidłowego działania wymienionego sprzętu niezbędny będzie także zakup dodatkowego oprzyrządowania: Załącznik A1: Lp. Nazwa urządzenia Opis 1 Podstawki do czujników Podstawki magnetyczne do czujników zegarowych: podstawa z pryzmą umożliwiająca zastosowanie zarówno na elementach płaskich jak i cylindrycznych; dokładna regulację ustawienia czujnika. Wymiary podstawy [mm] 60x50x55 Siła mocowania [N] 600 Wysokość kolumny 176 [mm] Ramię 165 [mm] Ø otworu chwytowego Ø 8mm z tuleją redukcyjną mm Tuleja redukcyjna dla czujników Ø średnicy tulei 8 mm 2 Przyrządy kłowe - małe Precyzyjny przyrząd kłowy Przeznaczony do szybkiego i precyzyjnego sprawdzania bicia przedmiotów cylindrycznych / stożkowych. Przyrząd wykonany jest z odpuszczanego i starzonego żeliwa. Kły wykonane są z hartowanej stali, precyzyjnie szlifowane. Specyfikacja techniczna: Maksymalny rozstaw kłów 200 mm Wysokość kłów 50 mm Statyw do mocowania czujnika Ø otworu chwytowego: Ø 8 mm z tuleją redukcyjną mm Tuleja redukcyjna dla czujników Ø tulei chwytowej Ø 8 mm Maks. waga przedmiotu 5 kg 3 Pryzmy z kabłąkami Pryzmy precyzyjne z kabłąkiem mocującym Kąt 90 - wszystkie powierzchnie precyzyjnie szlifowane. Pryzmy szlifowane z ostrymi krawędziami.. Komplet zawiera 2 pryzmy i 2 kabłąki mocujące. Stal chromowa, hartowana i szlifowana. Przy pracach wymagających bardzo dokładnego ustawienia - do trasowania, sprawdzania części cylindrycznych, itp. Do stosowania na płytach pomiarowych lub obrabiarkach. Wymiary:50x40x40, zakres średnic:5-40mm 4 Podstawki do mikrometrów Podstawki uchylne do mikrometrów Rozwarcie uchwytu: 0-20 mm Podstawa: 116 x 8 mm 5 Liniały powierzchniowe Liniał powierzchniowy stosowany do sprawdzania długich płaszczyzn, liniałów krawędziowych itp. Wykonany ze stali. Wymiary 500 mm x 30x 6 mm kl.2, wg DIN874/1 6 Liniały krawędziowe Liniały krawędziowe posiadają następujące cechy: Ich prostoliniowe krawędzie szczególnie nadają się do sprawdzania płaskości powierzchni. Hartowane, szlifowane i precyzyjnie docierane krawędzie pomiarowe. Wymiary dł. 100 mm x 5x25 mm Z izolacją termiczną. Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 17

18 7 Pryzmy Pryzmy magnetyczne standardowej długości o następujących cechach: Szlifowane i docierane powierzchnie nośne Przeznaczone do mocowania ferromagnetycznych przedmiotów cylindrycznych dla trasowania, regulacji, pomiarów, itp. Dostarczane parami. Wymiary 75 x 56 x 75 [mm] 8 Wzorce chropowatości Wzorce chropowatości zestaw min.30 szt. Charakterystyka produktu: Do określania chropowatości metodą porównawczą wzrokową, lub poprzez drapanie paznokciem Dla operatorów obrabiarek, kontrolerów jakości i konstruktorów Uwzględniają 6 różnych metod obróbki Wykonane ze stali nierdzewnej stopowej Odporne na zadrapania Dane techniczne: Do sprawdzania, identyfikacji i określania chropowatość symbolem Dokładność: +12% -17% Spełnia wymagania normy ISO 2632 Metoda obróbki skrawaniem / Chropowatość (Ra)/ Ilość Docieranie/ 0,05, 0,1, 0,2 μm / 3 szt. Rozwiercanie / 0.4, 0.8, 1.6μm / 3 szt. Szlifowanie / 0,05, 0,1, 0,2, 0,4, 0,8, 1.6μm / 6 szt. Frezowanie poziome/ 0.4, 0.8, 1.6, 3.2, 6.3, 12.5μm / 6 szt. Frezowanie pionowe / 0.4, 0.8, 1.6, 3.2, 6.3, 12.5μm / 6 szt. Toczenie / 0.4, 0.8, 1.6, 3.2, 6.3, 12.5μm / 6 szt. 9 Uchwyty do płytek wzorcowych Uchwyt do płytek wzorcowych umożliwiający składanie stosów w zakresie mm 10 Wałki pomiarowe różnych średnic 91 szt. Wałeczki pomiarowe stalowe. Stosowane jako wzorce nastawcze dla przyrządów wskazujących, do kontroli odległości osi otworów, stożków i innych elementów geometrii części w połączeniu z płytkami wzorcowymi, do wyznaczania średnicy podziałowej gwintów i uzębień. Dane techniczne: Stal na wzorce, hartowana, wielokrotnie starzona, precyzyjnie szlifowana i docierana Klasa dokładności 1, DIN 2269 Zestaw 1,0 10,0 mm Zawartość 91 szt. 11 Promieniomierz R 1-7 Promieniomierz listkowy - wzornik promieni ZAKRES R=1-7 mm Dane techniczne: Ilość płytek: szt. Wymiary co: (1-3)= 0.25 mm,(3-17)=0.5 mm Opis: Z odchylanymi płytkami do pomiaru promieni po wierzchni zaokrąglonych, wklęsłych i wypukłych. Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 18

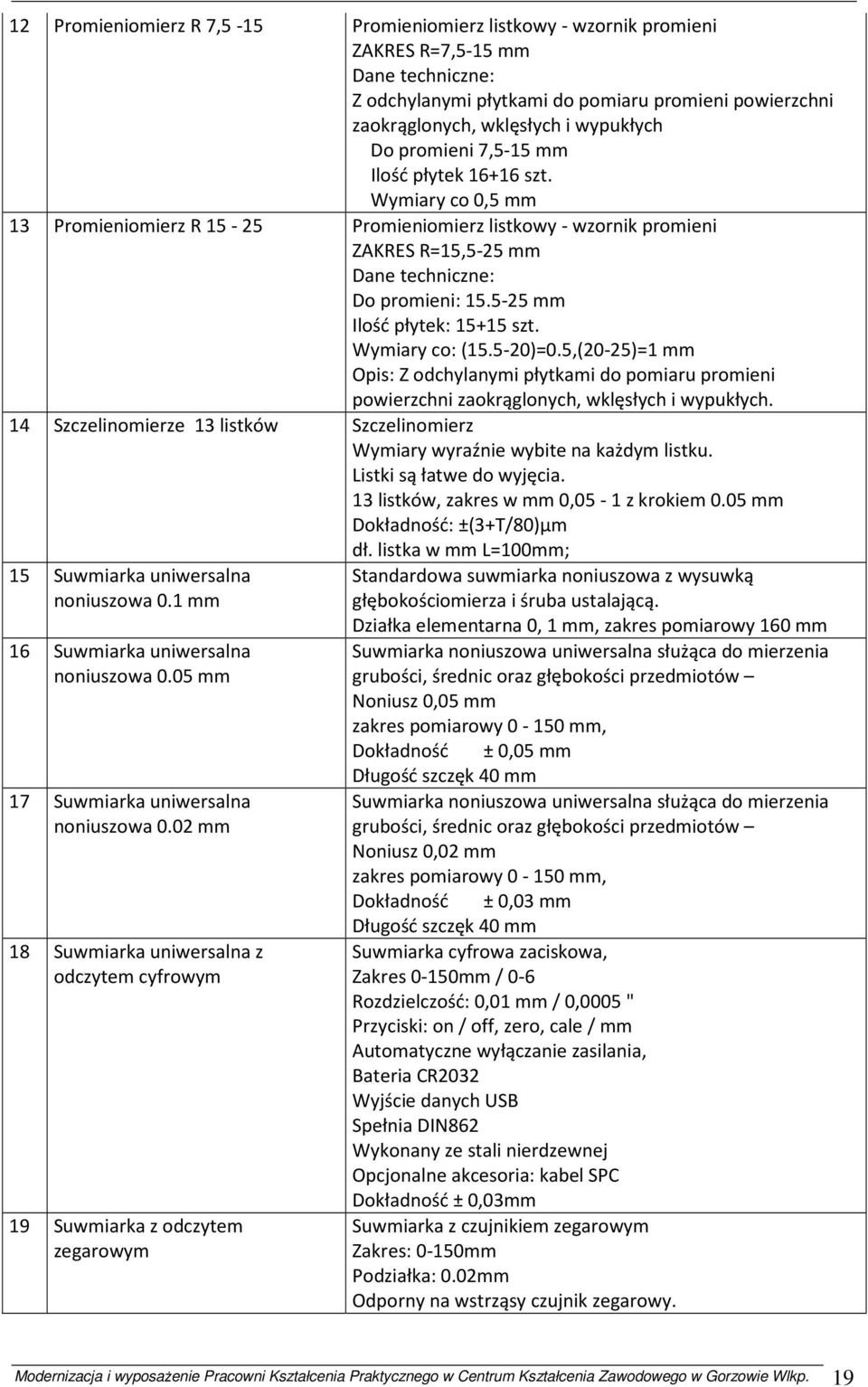

19 12 Promieniomierz R 7,5-15 Promieniomierz listkowy - wzornik promieni ZAKRES R=7,5-15 mm Dane techniczne: Z odchylanymi płytkami do pomiaru promieni powierzchni zaokrąglonych, wklęsłych i wypukłych Do promieni 7,5-15 mm Ilość płytek szt. Wymiary co 0,5 mm 13 Promieniomierz R Promieniomierz listkowy - wzornik promieni ZAKRES R=15,5-25 mm Dane techniczne: Do promieni: mm Ilość płytek: szt. Wymiary co: ( )=0.5,(20-25)=1 mm Opis: Z odchylanymi płytkami do pomiaru promieni powierzchni zaokrąglonych, wklęsłych i wypukłych. 14 Szczelinomierze 13 listków Szczelinomierz Wymiary wyraźnie wybite na każdym listku. Listki są łatwe do wyjęcia. 13 listków, zakres w mm 0,05-1 z krokiem 0.05 mm Dokładność: ±(3+T/80)µm dł. listka w mm L=100mm; 15 Suwmiarka uniwersalna noniuszowa 0.1 mm 16 Suwmiarka uniwersalna noniuszowa 0.05 mm 17 Suwmiarka uniwersalna noniuszowa 0.02 mm 18 Suwmiarka uniwersalna z odczytem cyfrowym 19 Suwmiarka z odczytem zegarowym Standardowa suwmiarka noniuszowa z wysuwką głębokościomierza i śruba ustalającą. Działka elementarna 0, 1 mm, zakres pomiarowy 160 mm Suwmiarka noniuszowa uniwersalna służąca do mierzenia grubości, średnic oraz głębokości przedmiotów Noniusz 0,05 mm zakres pomiarowy mm, Dokładność ± 0,05 mm Długość szczęk 40 mm Suwmiarka noniuszowa uniwersalna służąca do mierzenia grubości, średnic oraz głębokości przedmiotów Noniusz 0,02 mm zakres pomiarowy mm, Dokładność ± 0,03 mm Długość szczęk 40 mm Suwmiarka cyfrowa zaciskowa, Zakres 0-150mm / 0-6 Rozdzielczość: 0,01 mm / 0,0005 " Przyciski: on / off, zero, cale / mm Automatyczne wyłączanie zasilania, Bateria CR2032 Wyjście danych USB Spełnia DIN862 Wykonany ze stali nierdzewnej Opcjonalne akcesoria: kabel SPC Dokładność ± 0,03mm Suwmiarka z czujnikiem zegarowym Zakres: 0-150mm Podziałka: 0.02mm Odporny na wstrząsy czujnik zegarowy. Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 19

20 20 Suwmiarka z odczytem cyfrowym i wyjściem danych Wykonana ze stali nierdzewnej. Ze śrubą blokującą Wg DIN 862 Dokładność: ± 0,03 mm Suwmiarka z wyjściem danych do zapisu komputerowego Charakterystyka techniczna: Nie występuje zjawisko utraty stateczności podczas szybkiego przesuwania suwaka". Pomiar bezpośredni jak z suwakiem noniuszowym (bez konieczności ustawiania zera). Szeroki wyświetlacz ułatwiający odczyt pomierzonych wartości: wysokość cyfr 7,5 mm. Możliwość pomiaru absolutnego i przyrostowego do jednoczesnej pracy na 2 skalach, np.: pomiar odsadzenia. Dokładność wg DIN 862. Rozdzielczość i powtarzalność 0,01 mm. Wyjście danych SPC. Certyfikat jakości. Zakres 150 mm rozdzielczość 0.01 mm długość szczęk(mm) 40 materiał inox rodzaj odczytu cyfrowy 21 Suwmiarka traserska UWAGA: Należy wziąć pod uwagę dwa rodzaje suwmiarek: jedną o końcówkach węglikowych i jedną w wykonaniu specjalnym - traserskim osi. Suwmiarka traserska o końcówkach węglikowych Przeznaczona do prac traserskich suwmiarka cyfrowa z pokrytymi węglikiem spiekanym szczękami umożliwiającymi bezpośrednie precyzyjne trasowanie powierzchni przedmiotów. Stała szczęka o zmniejszonej długości Zakres 0-150mm / 0-6 Rozdzielczość: 0,01 mm / 0,0005 " Przyciski: on / off, zero, cale / mm Automatyczne wyłączanie zasilania, Bateria CR2032 Wyjście danych USB Spełnia DIN862 Wykonana ze stali nierdzewnej Dokładność ± 0,03mm Suwmiarka cyfrowa w wykonaniu specjalnym - traserskim osi z końcówkami do pomiaru odległości pomiędzy środkami otworów w tych samych lub przesuniętych płaszczyznach. Zakres mm Rozdzielczość: 0,01 mm / 0,0005 " Przyciski: on / off, zero, cale / mm Automatyczne wyłączanie zasilania, Bateria CR2032 Wyjście danych USB Spełnia DIN862 Wykonana ze stali nierdzewnej Dokładność ± 0,05mm Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 20

21 22 Suwmiarka modułowa Suwmiarka modułowa cyfrowa Zakres M1-M24 Rozdzielczość: 0,01 mm / 0,0005 Dokładność ± 0,04mm Powierzchnie pomiarowe z węglików spiekanych Funkcje przycisków: zero, on / off, cale / mm Bateria SR44 lub LR44 Wykonana ze stali nierdzewnej Dostarczana w etui 23 Głębokościomierz noniuszowy 0,05 mm 24 Głębokościomierz noniuszowy z hakiem 25 Głębokościomierz suwmiarkowy z odczytem cyfrowy Głębokościomierz suwmiarkowy noniuszowy Dane techniczne: Zakres pomiaru: mm Noniusz 0,05 mm Długość mostka: 100 mm Ze stali nierdzewnej Noniusz i skala chromowane matowo Głębokościomierz suwmiarkowy noniuszowy z hakiem Dane techniczne: Zakres pomiaru: mm Noniusz 0,02 mm Długość mostka: 100 mm Ze stali nierdzewnej Noniusz i skala chromowane matowo Zakres mm / 0-6 Rozdzielczość: 0.01mm/ " Dokładność: ± 0,03 mm Przyciski: on / off, zero, mm / cal Automatyczne wyłączanie zasilania Bateria CR2032 Wyjście USB do transmisji danych Wykonany ze stali nierdzewnej Opcjonalne akcesoria: kabel SPC 26 Wysokościomierz noniuszowy Wysokościomierz traserski noniuszowy Zakres:0-500 mm Noniusz:0.05 mm Z precyzerem i lupą dla dokładnego nastawienia wartości Rysik z węglików spiekanych Skala i noniusz matowo chromowane Wykonany ze stali nierdzewnej (z wyjątkiem podstawy) Możliwość justowania zera 27 Wysokościomierz traserski cyfrowy Wysokościomierz cyfrowy Zakres, 0-300mm/0-12 Rozdzielczość: 0.01mm/ " Dokładność: ± 0.04mm Przyciski: on / off, zero, mm / cale, ABS / INC, HOLD, TOL, wybór ABS / INC jest do pomiaru absolutnego i przyrostowego TOL do pomiaru tolerancji Rysik z węglików spiekanych Wykonany ze stali nierdzewnej (z wyjątkiem podstawy) SR44 lub LR44 bateria Wyjście danych Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 21

22 Dostarczany z płytą granitową 630 x 630 mm, kl.1, z podstawą ze stolikiem 63x63x75cm 28 Podświetlane lupy stołowe Lupa podświetlana stołowa Profesjonalna lupa zapewniająca powiększenie 5 dioptrii oraz bardzo dobre oświetlenie oglądanych przedmiotów. Wyposażona jest w zaciskowy uchwyt mocujący, dzięki czemu zmiana miejsca położenia jest łatwa i szybka. Powiększenie 5 dioptrii. Soczewka o średnicy min.125 mm, wykonana ze szkła. Oświetlenie pierścieniowe LED, min. 60 diod. Jasność 600Lux Zasilanie : 230V, 50 Hz 29 Mikrometr zewnętrzny 0-25 mm Mikrometr zewnętrzny noniuszowy 0-25mm, Zakres pomiarowy 0-25 mm Noniusz 0,01 mm Dokładność ±4 μm zgodny z DIN863 Powierzchnie pomiarowe z węglików spiekanych Dostarczany w etui 30 Mikrometr zewnętrzny mm 31 Mikrometr zewnętrzny mm 32 Mikrometr zewnętrzny mm Mikrometr zewnętrzny noniuszowy mm, Zakres pomiarowy mm Noniusz 0,01 mm Dokładność ±4 μm zgodny z DIN863 Powierzchnie pomiarowe z węglików spiekanych Dostarczany w etui Dostarczany z wzorcem nastawczym Mikrometr zewnętrzny noniuszowy 50-75mm, Zakres pomiarowy mm Noniusz 0,01 mm Dokładność ±5 μm zgodny z DIN863 Powierzchnie pomiarowe z węglików spiekanych Dostarczany w etui Dostarczany z wzorcem nastawczym Mikrometr zewnętrzny noniuszowy mm, Zakres pomiarowy mm Noniusz 0,01 mm Dokładność ±5 μm zgodny z DIN863 Powierzchnie pomiarowe z węglików spiekanych Dostarczany w etui Dostarczany z wzorcem nastawczym 33 Mikrometr talerzykowy 0-25 mm Mikrometr talerzykowy do pomiaru kół zębatych mm Dokładność według normy DIN 863, wrzeciono hartowane, talerzyki płaskie ustawione równolegle, docierane, powierzchnie odczytu chromowane matowo, stała siła pomiarowa dzięki sprzęgiełku z grzechotką, kabłąk z izolacją cieplną, posiada zacisk blokujący. Zakres 0-25 mm Noniusz 0.01mm Średnica talerzyków 20mm Klucz do nastawienia zera Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 22

23 34 Mikrometr talerzykowy mm Mikrometr talerzykowy do pomiaru kół zębatych mm Dokładność według normy DIN 863, wrzeciono hartowane, talerzyki płaskie ustawione równolegle, docierane, powierzchnie odczytu chromowane matowo, stała siła pomiarowa dzięki sprzęgiełku z grzechotką, kabłąk z izolacją cieplną, posiada zacisk blokujący. Zakres mm Noniusz 0.01mm Średnica talerzyków 20 mm Klucz do nastawienia zera 35 Mikrometr do pomiaru gwintu Mikrometr do pomiaru gwintu, z zestawem końcówek dla skoków 0,4-7 mm (6 par) Mikrometr do gwintów dostępny z wymiennymi końcówkami umożliwiającymi pomiary szerokiego zakresu średnic podziałowych gwintów metrycznych Zakres 0-25mm Noniusz 0.01mm Nieobracające się wrzeciono. Grzechotka. Wymienne końcówki kowadełka i wrzeciona w spasowanych parach Zestaw pomiarowy: Gwint metryczny (60 kąt gwintu) mm / 64-48TPI mm / 44-28TPI mm / 2414TPI 2-3mm / 13-9TPI 3,55 mm / 85TPI 5,5-7mm / 4,5-3.5TPI 36 Mikrometr do otworów 5-30 mm Mikrometr do otworów Zakres : 5-30mm Noniusz: 0.01mm Dokładność: ±5μm Pierścień nastawczy 5mm w komplecie Powierzchnie pomiarowe z węglika spiekanego typ A 37 Mikrometr do otworów mm 38 Mikrometr zewnętrzny z odczytem cyfrowym 0-25 mm Mikrometr do otworów Zakres : mm Noniusz: 0.01mm Dokładność: ±6μm Pierścień nastawczy 25 mm w komplecie Powierzchnie pomiarowe z węglika spiekanego typ B Cyfrowy mikrometr zewnętrzny metryczny Zakres 0-25mm Rozdzielczość 0,001 mm Dokładność ±2μm Poziom zabezpieczenia IP54 Funkcja przycisku: on / off, ustawienia, ABS / INC Bez wyjścia danych Bateria SR44 lub LR44 baterii, automatyczne wyłączanie zasilania Powierzchnie pomiarowe z węglików spiekanych, kowadełko sferyczne w komplecie Z grzechotką Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 23

24 39 Mikrometr zewnętrzny z odczytem cyfrowym mm 40 Mikrometr zewnętrzny z odczytem cyfrowym mm 41 Mikrometr zewnętrzny z odczytem cyfrowym mm 42 Mikrometr talerzykowy z odczytem cyfrowym 0-25 mm Cyfrowy mikrometr zewnętrzny metryczny Zakres mm Rozdzielczość 0,001 mm Dokładność ±2μm Poziom zabezpieczenia IP54 Funkcja przycisku: on / off, ustawienia, ABS / INC Bez wyjścia danych Bateria SR44 lub LR44 baterii, automatyczne wyłączanie zasilania Powierzchnie pomiarowe z węglików spiekanych, kowadełko sferyczne w komplecie Z grzechotką Wzorzec nastawczy w komplecie Cyfrowy mikrometr zewnętrzny metryczny Zakres mm Rozdzielczość 0,001 mm Dokładność ±3μm Poziom zabezpieczenia IP54 Funkcja przycisku: on / off, ustawienia, ABS / INC Bez wyjścia danych Bateria SR44 lub LR44 baterii, automatyczne wyłączanie zasilania Powierzchnie pomiarowe z węglików spiekanych, kowadełko sferyczne w komplecie Z grzechotką Wzorzec nastawczy w komplecie Cyfrowy mikrometr zewnętrzny metryczny Zakres mm Rozdzielczość 0,001 mm Dokładność ±3μm Poziom zabezpieczenia IP54 Funkcja przycisku: on / off, ustawienia, ABS / INC Bez wyjścia danych Bateria SR44 lub LR44 baterii, automatyczne wyłączanie zasilania Powierzchnie pomiarowe z węglików spiekanych, kowadełko sferyczne w komplecie Z grzechotką Wzorzec nastawczy w komplecie Cyfrowy mikrometr zewnętrzny metryczny z talerzykowymi powierzchniami pomiarowymi Zakres 0-25 mm Rozdzielczość 0,001 mm / 0,00005 Dokładność ±4μm Nieobracające się wrzeciono Funkcja przycisku: on / off, ustawienia, ABS / INC Wyjście danych Bateria SR44 lub LR44 baterii, automatyczne wyłączanie zasilania Powierzchnie pomiarowe D-20 mm Z grzechotką Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 24

25 43 Mikrometr talerzykowy z odczytem cyfrowym mm 44 Mikrometr do pomiaru gwintu z odczytem cyfrowym 45 Mikrometr do otworów z odczytem cyfrowym 5-30 mm 46 Mikrometr do otworów z odczytem cyfrowym mm Cyfrowy mikrometr zewnętrzny metryczny z talerzykowymi powierzchniami pomiarowymi Zakres mm Rozdzielczość 0,001 mm / 0,00005 Dokładność ±4μm Nieobracające się wrzeciono Funkcja przycisku: on / off, ustawienia, ABS / INC Wyjście danych Bateria SR44 lub LR44 baterii, automatyczne wyłączanie zasilania Powierzchnie pomiarowe D-20 mm Dostarczany z wzorcem nastawczym Z grzechotką Mikrometr do gwintów Przystosowany do końcówek z poz.35 Zakres 0-25mm Rozdzielczość 0.01mm Nieobracające się wrzeciono Funkcja przycisku: on / off, ustawienia, ABS / INC Wyjście danych Bateria SR44 lub LR44 baterii, automatyczne wyłączanie zasilania Grzechotka Cyfrowy mikrometr do pomiaru średnic otworów Zakres 5-30 mm Rozdzielczość 0,001 mm/ 0,00005 Dokładność ±5μm Poziom zabezpieczenia IP54 Funkcja przycisku: on / off, ustawienia, ABS / INC Bez wyjścia danych Bateria SR44 lub LR44 baterii, automatyczne wyłączanie zasilania Powierzchnie pomiarowe z węglików spiekanych, Z grzechotką Pierścień nastawczy 5 mm w komplecie Cyfrowy mikrometr do pomiaru średnic otworów Zakres mm Rozdzielczość 0,001 mm/ 0,00005 Dokładność ±6μm Poziom zabezpieczenia IP54 Funkcja przycisku: on / off, ustawienia, ABS / INC Bez wyjścia danych Bateria SR44 lub LR44 baterii, automatyczne wyłączanie zasilania Powierzchnie pomiarowe z węglików spiekanych, Z grzechotką Pierścień nastawczy 25 mm w komplecie 47 Mikrometr do uzębień 0-20 Mikrometr do uzębień 0 25 Z zestawem końcówek D=1 D=6 (10 par) Zakres 0-25 mm Noniusz 0.01mm Z grzechotką Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 25

26 Dokładność ±4μm Zestaw końcówek D=1 D=6 dla modułów 0,6 3,5 (10 par) 48 Mikrometr do uzębień Mikrometr do uzębień Zakres mm Noniusz 0.01mm Z grzechotką Dokładność ±4μm Dostarczany z wzorcem nastawczym Konstrukcja wrzeciona i kowadełka umożliwia zastosowanie końcówek z poz Mikrometr do uzębień Mikrometr do uzębień Zakres mm Noniusz 0.01mm Z grzechotką Dokładność ±5μm Dostarczany z wzorcem nastawczym Konstrukcja wrzeciona i kowadełka umożliwia zastosowanie końcówek z poz Głębokościomierz mikrometryczny mm 51 Głębokościomierz mikrometryczny z odczytem cyfrowym 52 Średnicówki mikrometryczne dwupunktowe 53 Średnicówki mikrometryczne trójpunktowe Głębokościomierz mikrometryczny Zakres :0-100mm Noniusz: 0.01mm, Dokładność głowicy mikrometrycznej: + /-3 µm Podstawa: min.101 x 17 mm Z grzechotką 4 wymienne trzpienie pomiarowe. Głębokościomierz mikrometryczny cyfrowy Zakres :0-50mm Rozdzielczość : 0.001mm / 0,00005 Podstawa: min.101 x 17 mm Z grzechotką 2 wymienne trzpienie pomiarowe Zabezpieczenie : IP54 Dokładność głowicy mikrometrycznej: + /-3 µm Funkcja przycisku: on / off, zero, mm / cale, ABS.INC, wyjście danych Bateria SR44 lub LR44 Wyjście danych. Średnicówka mikrometryczna 2-punktowa składana Powierzchnie pomiarowe z węglików spiekanych do szybkich i dokładnych pomiarów. Noniusz: 0,01 mm Zakres: mm Dokładność: (3 + n + L/50) µm Gdzie: n = liczba przedłużaczy, L = maksymalna długość pomiarowa (mm) W komplecie głowica mikrometryczna i 3 przedłużacze. Dostarczana z wzorcem nastawczym średnicówka mikrometryczna 3-punktowa zakres pomiarowy: mm Noniusz: 0.005mm Dokładność + /-4 µm Z grzechotką Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 26

27 W komplecie: pierścień nastawczy 25 mm, przedłużacz 150 mm Powierzchnie pomiarowe z węglika spiekanego Elementy odczytowe i obsługowe chromowane matowo 54 Mikrometr z czujnikiem 0-25 Mikrometr z czujnikiem. Zakres 0-25 mm Noniusz głowice mikrometrycznej: 0,002 mm Czujnik: zakres + /-0,04 mm, działka elementarna czujnika: 0,001 mm, dokładność czujnika + /-4 µm Wykonanie: typ A Powierzchnie pomiarowe z węglików spiekanych Znaczniki tolerancji Blokada przesuwu zacisk z dźwignią 55 Mikrometr z czujnikiem Mikrometr z czujnikiem. Zakres mm Noniusz głowice mikrometrycznej: 0,002 mm Czujnik: zakres + /-0,04 mm, działka elementarna czujnika: 0,001 mm, dokładność czujnika + /-4 µm Wykonanie: typ A Powierzchnie pomiarowe z węglików spiekanych Znaczniki tolerancji Blokada przesuwu zacisk z dźwignią Dostarczany z wzorcem nastawczym 56 Transametr - pasametr 0-25 Pasametr z wbudowanym czujnikiem zegarowym Zakres: 0-25 mm Czujnik zegarowy : zakres ± 0.04mm, działka elementarna 0,001 mm, dokładność czujnika 1 μm Płaskość powierzchni pomiarowych: 0,3 μm Równoległość powierzchni pomiarowych 0,6 μm Powierzchnie pomiarowe z węglika spiekanego, docierane, Nacisk pom N Ochrona IP54 Wykonanie z podpórką mierzonego detalu 57 Transametr - pasametr Pasametr z wbudowanym czujnikiem zegarowym Zakres: mm Czujnik zegarowy : zakres ± 0.04mm, działka elementarna 0,001 mm, dokładność czujnika 1 μm Płaskość powierzchni pomiarowych: 0,3 μm Równoległość powierzchni pomiarowych 0,6 μm Powierzchnie pomiarowe z węglika spiekanego, docierane, Nacisk pom N Ochrona IP54 Wykonanie z podpórką mierzonego detalu Dostarczany z wzorcem nastawczym. 58 Czujniki zegarowe z dokładnością odczytu do 0,01mm Czujnik zegarowy Dane techniczne: Zakres: 0-10 mm Działka elementarna: 0,01 mm Tarcza: 1mm/obrót, odczyt mm Pomocnicza mała wskazówka - mm Dokładność f ges : 17μm Modernizacja i wyposa enie Pracowni Kształcenia Praktycznego w Centrum Kształcenia Zawodowego w Gorzowie Wlkp. 27
