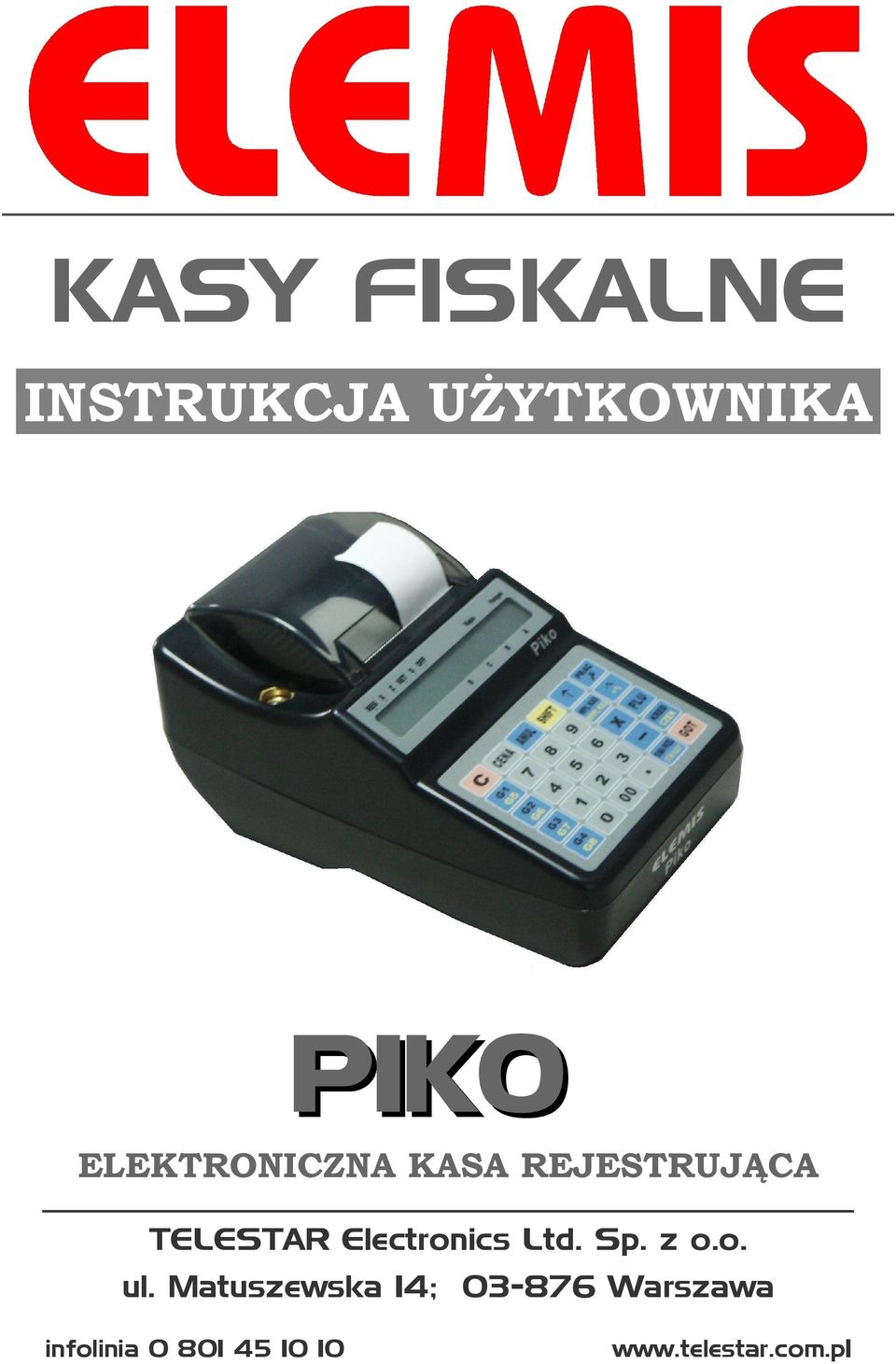

1 KASY FISKALNE INSTRUKCJA UŻYTKOWNIKA PIKO ELEKTRONICZNA KASA REJESTRUJĄCA TELESTAR Electronics Ltd. Sp. z o.o. ul. Matuszewska 14; Warszawa infolinia

2 oferta Urządzenia fiskalne kasy fiskalne drukarki fiskalne akcesoria Wagi wagi kalkulacyjne wagi domowe Telewizory telewizory CRT telewizory LCD i Plasma zestawy kina domowego DVD DVD/Mped4/vid Audio radiomagnetofony CD odtwarzacze MP3 odtwarzacze MP4 Baterie baterie alkaliczne akumulatory alkaliczne/nimh ładowarki infolinia

3 SPIS TREŚCI Przewodnik tematyczny Wstęp Prawo w skrócie Pojęcia podstawowe Instrukcja instalacji kasy Wyposażenie standardowe kasy Wyposażenie dodatkowe kasy Uruchomienie kasy Warunki pracy kasy Opis techniczny i budowa kasy Dane techniczne Budowa kasy Wyświetlacz Klawiatura Sygnalizacja końca papieru i jego wymiana Komunikaty o błędach Komunikaty o błędach ogólnych Komunikaty o błędach fiskalnych Programowanie Informacje ogólne Programowanie tekstu Programowanie czasu Programowanie upustu ( - %) Programowanie narzutu ( + %) Programowanie nagłówka Programowanie grup towarowych Programowanie PLU Magazyn Raport PLU Programowanie parametrów systemu Programowanie nazwy kasjera Programowanie stawki podatku PTU Programowanie rodzaju kodu kreskowego Raport zaprogramowania kasy Programowanie hasła Kontrast Programowanie funkcji opakowania zwrotne Ustawienia komunikacji z wagą

4 2.20. Funkcja obsługi waluty Euro Tryb REG (Sprzedaż) Sprzedaż poprzez wcześniej zaprogramowane działy Sprzedaż poprzez klawisze szybkiej sprzedaży Sprzedaż poprzez PLU Realizowanie sprzedaży towarów z opakowaniem zwrotnym Przyjmowanie opakowań zwrotnych od klientów Anulowanie poszczególnych pozycji paragonu Anulowanie całego paragonu Wpłata do kasy, Wypłata z kasy Sprzedaż wielokrotna Stosowanie UPUSTU bądź NARZUTU Klawisze CZEK i KREDYT Pobieranie wartości z wagi Przyjmowanie gotówki oraz wydanie reszty Realizacja płatności z wykorzystaniem waluty EURO Anulowanie operacji niezatwierdzonych lub błędów Szybkie sprawdzanie daty, godziny oraz poziomu naładowania akumulatora Przykładowy paragon fiskalny Wykonywanie raportów Informacje ogólne Tryb (Raporty czytające) Raport kasowy Raport opakowań zwrotnych Raport dobowy sprzedaży Raport wg PLU Raport stałych opisów Raport przyporządkowania towarów do stawek PTU Raport wg kasjerów Tryb Z (Raporty zerujące i fiskalne) Raport fiskalny dobowy Raport fiskalny okresowy Raport fiskalny miesięczny Raport fiskalny rozliczeniowy, odczyt pamięci fiskalnej Przykładowe wydruki raportów Raport dzienny dobowy Raport okresowy wg dat Raport okresowy miesięczny

5 Przewodnik tematyczny Prawo w skrócie 6 Pojęcia podstawowe 8 Instalacja kasy i jej wyposażenie 10 Warunki pracy kasy 11 Budowa kasy 13 Wymiana papieru 15 Komunikaty błędów 16 Programowanie 22 Sprzedaż 38 Raporty 45 5

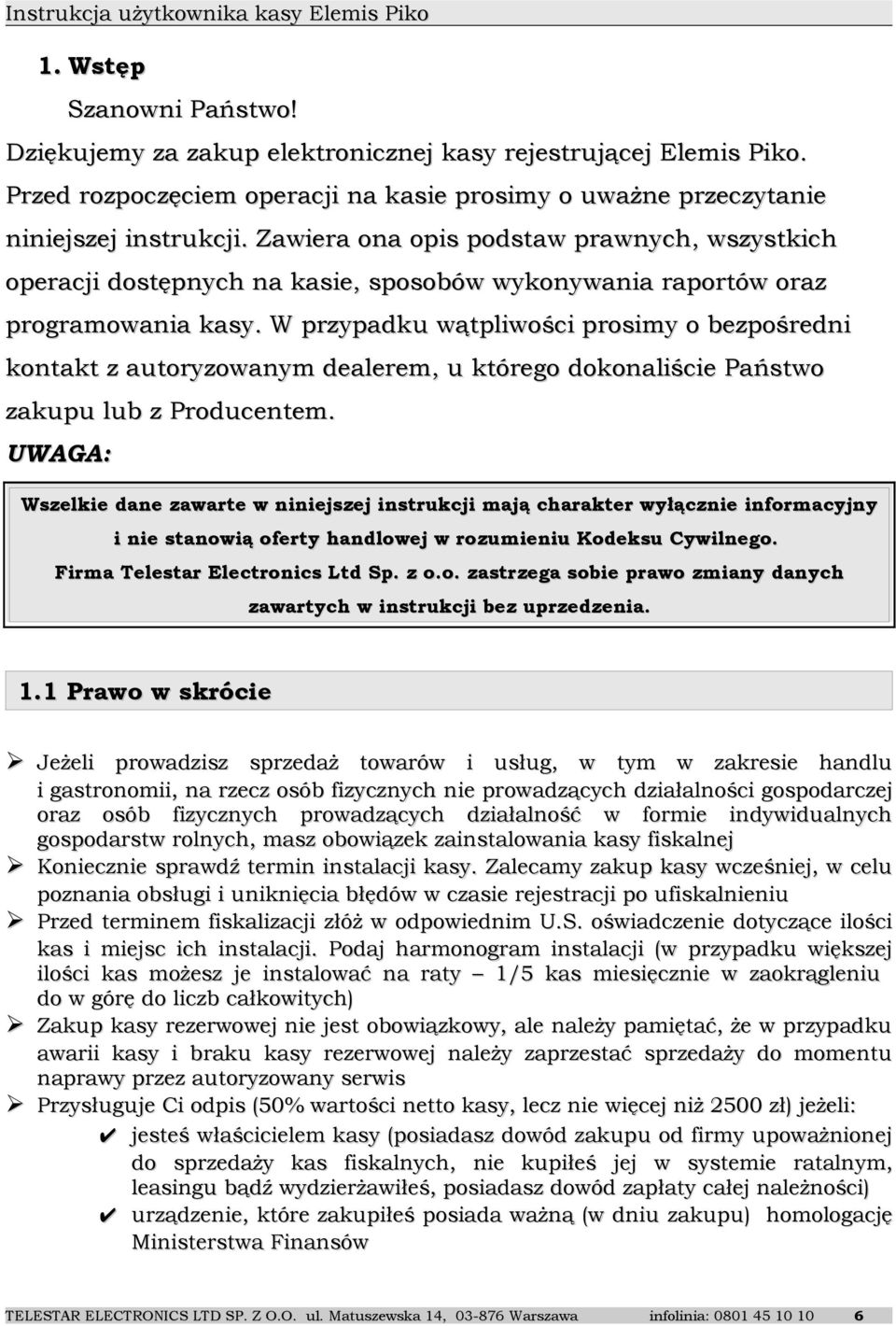

6 1. Wstęp Szanowni Państwo! Dziękujemy za zakup elektronicznej kasy rejestrującej Elemis Piko. Przed rozpoczęciem operacji na kasie prosimy o uważne przeczytanie niniejszej instrukcji. Zawiera ona opis podstaw prawnych, wszystkich operacji dostępnych na kasie, sposobów wykonywania raportów oraz programowania kasy. W przypadku wątpliwości prosimy o bezpośredni kontakt z autoryzowanym dealerem, u którego dokonaliście Państwo zakupu lub z Producentem. UWAGA: Wszelkie dane zawarte w niniejszej instrukcji mają charakter wyłącznie informacyjny i nie stanowią oferty handlowej w rozumieniu Kodeksu Cywilnego. Firma Telestar Electronics Ltd Sp. z o.o. zastrzega sobie prawo zmiany danych zawartych w instrukcji bez uprzedzenia. 1.1 Prawo w skrócie Jeżeli prowadzisz sprzedaż towarów i usług, w tym w zakresie handlu i gastronomii, na rzecz osób fizycznych nie prowadzących działalności gospodarczej oraz osób fizycznych prowadzących działalność w formie indywidualnych gospodarstw rolnych, masz obowiązek zainstalowania kasy fiskalnej Koniecznie sprawdź termin instalacji kasy. Zalecamy zakup kasy wcześniej, w celu poznania obsługi i uniknięcia błędów w czasie rejestracji po ufiskalnieniu Przed terminem fiskalizacji złóż w odpowiednim U.S. oświadczenie dotyczące ilości kas i miejsc ich instalacji. Podaj harmonogram instalacji (w przypadku większej ilości kas możesz je instalować na raty 1/5 kas miesięcznie w zaokrągleniu do w górę do liczb całkowitych) Zakup kasy rezerwowej nie jest obowiązkowy, ale należy pamiętać, że w przypadku awarii kasy i braku kasy rezerwowej należy zaprzestać sprzedaży do momentu naprawy przez autoryzowany serwis Przysługuje Ci odpis (50% wartości netto kasy, lecz nie więcej niż 2500 zł) jeżeli: jesteś właścicielem kasy (posiadasz dowód zakupu od firmy upoważnionej do sprzedaży kas fiskalnych, nie kupiłeś jej w systemie ratalnym, leasingu bądź wydzierżawiłeś, posiadasz dowód zapłaty całej należności) urządzenie, które zakupiłeś posiada ważną (w dniu zakupu) homologację Ministerstwa Finansów 6

7 złożyłeś oświadczenie w odpowiednim U. S. o ilości i miejscach instalacji przed terminem ufiskalnienia zgłosiłeś kasę w odpowiednim U. S. w ciągu 7 dni od ufiskalnienia na odpowiednim formularzu używasz kasy zgodnie z przepisami Używanie kas niezgodnie z przepisami naraża Cię na sankcję: utrata prawa do odliczenia 50% wartości kasy utrata prawa do odliczenia podatku należnego 30% podatku naliczonego przy nabywaniu towarów i usług grzywna do 180 stawek dziennych. Przy ustalaniu stawki dziennej brane są pod uwagę dochody sprawcy, jego warunki osobiste, rodzinne, stosunki majątkowe i możliwości zarobkowe; stawka dzienna nie może być niższa od 1/30 części najniższego miesięcznego wynagrodzenia w czasie orzekania w pierwszej instancji, ani też przekraczać jej czterystukrotności Jeżeli zaprzestajesz użytkowania kasy w okresie 3 lat od ufiskalnienia (z powodu zaprzestania działalności, kradzieży kasy, zniszczenia itp.) zobligowany jesteś do zwrotu odpisu Obowiązki prowadzącego sprzedaż przy pomocy kasy fiskalnej wydanie oryginału paragonu kupującemu wykonanie raportu dobowego fiskalnego na koniec dnia (nie później niż przed rozpoczęciem sprzedaży dnia następnego) wykonanie raportu fiskalnego za okres miesięczny na koniec miesiąca zlecać autoryzowanemu serwisowi co 12 miesięcy obowiązkowy przegląd techniczny przechowywanie w odpowiednich warunkach kopii paragonów oraz raporty fiskalne (przez okres 5 lat od zakończenia roku podatkowego Zawartość paragonu fiskalnego: nazwisko (nazwę) podatnika adres punktu sprzedaży numer identyfikacji podatkowej nazwy sprzedawanych towarów i usług ceny jednostkowe towarów i usług wartość sprzedaży stawki podatku kwotę należności Jeżeli klient zrezygnował z zakupu przed zakończeniem sprzedaży,możesz wycofać wybraną pozycję lub anulować paragon Jeżeli klient zrezygnował z zakupu po zakończeniu i wydrukowaniu paragonu możliwa jest tylko korekta przy pomocy protokołu zwrotu towaru z dołączonym oryginałem paragonu Jeżeli wystawiasz fakturę po zarejestrowaniu sprzedaży na kasie to do kopii faktury dołącz oryginał paragonu (unikniesz podwójnego opodatkowania) 7

8 Kontrola kas rejestrujących przez urzędnika U. S. może polegać na sprawdzeniu: stanu technicznego kasy plomb prawidłowości obsługi klienta dobowych raportów fiskalnych zaprogramowania kasy numeru fabrycznego, unikatowego i ewidencyjnego (należy umieścić go na obudowie kasy w sposób trwały i widoczny po nadaniu przez U. S.) książki serwisowej Jeżeli utraciłeś książkę serwisową powiadom o tym U. S. oraz serwis (zostanie wydany duplikat) Jeżeli odzyskałeś utraconą kasę (np. po kradzieży) należy w niej dokonać przeglądu technicznego przed rozpoczęciem sprzedaży 1.2. Pojęcia podstawowe Towar Najmniejsza jednostka sprzedaży, którą jednoznacznie określa nazwa, cena i przynależność do grupy towarowej. W kasie towar określany jest kodem PLU lub kodem kreskowym. Podgrupa Jednostka w kasie zaprogramowana podobnie jak kod towaru, ale umożliwiająca sprzedaż szerszej gamy produktów o zbliżonej nazwie i takiej samej stawce VAT ze zmienną ceną. Grupa towarowa Jednostka grupująca towary w asortyment umożliwia sprzedaż z ceną zmienną lub zaprogramowaną, określa zaprogramowane towary dla kodów PLU przyporządkowanych do tej grupy. Paragon fiskalny i niefiskalny Kasa drukuje paragony fiskalne i niefiskalne. Paragonami fiskalnymi są : paragon sprzedaży raport fiskalny dobowy Z1 raport fiskalny okresowy na wydrukach uwidoczniony jest numer unikatowy, kod unikatowy i logo fiskalne Paragonami niefiskalnymi są: inne wydruki z kasy określone na wydruku niefiskalny (np. wydruki zaprogramowania, raporty niefiskalne, wpłaty i wypłaty z kasy itp.) 8

9 Przykłady paragonów: PARAGON FISKALNY T ELEST AR ELECT RONICS UL. MAT USZ EWSKA WARSZ AWA KASA T EST OWA N IP P ARAGON FISKALNY 1x122,00 WÓDKA *122,00 A MYDŁO MARCHEW NAWÓZ 1x1,07 *1,07 B 1x1,00 *1,00 C 1x100,00 *100,00 D KW.OP.A *122,00 PTU 22,00% *22,54 KW.OP.B *1,07 PTU 07,00% *0,07 KW.OP.C *1,00 PTU 00,00% *0,00 KW.ZW.PT.D *100, SUMA ZŁ *224,07 ÓWKA *224, A PL ABC PARAGON NIEFISKALNY T ELEST AR ELECT RONICS UL. MAT USZ EWSKA WARSZ AWA KASA T EST OWA N IP #NIEFISKALNY # P C N AP OJE COLA *122,00 A P C N AP OJE FAN T A *12,20 A P C ALKOHOLE WÓDKA *122,00 A P C CHEMIA MY DŁO *1,07 B A ADAM 16:55 #NIEFISKALNY # :

10 1.3. Instrukcja instalacji kasy Wyposażenie standardowe kasy instrukcja użytkownika książka serwisowa zasilacz sieciowy przewód do komunikacji z komputerem poprzez RS-232 szpula nawijająca rolkę kontrolną dwie rolki papieru rozruchowego płyta CD z oprogramowaniem umożliwiającym programowanie kasy przez użytkownika Wyposażenie dodatkowe kasy szuflada kasowa dowolna szuflada zasilana napięciem 24V zasilacz samochodowy zasilacz samochodowy umożliwiający podłączenie do instalacji samochodowej poprzez gniazdo zapalniczki UWAGA! - zasilacz nie służy do ciągłej pracy tylko do doładowania akumulatora pokrowiec pokrowiec zabezpieczający kasę przed złymi warunkami atmosferycznymi oraz umożliwiający przenoszenie kasy 10

11 Uruchomienie kasy po wypakowaniu kasy wyjąć blokady zabezpieczające znajdujące się pod pokrywą drukarki podłączyć zasilacz sieciowy kasę włączamy przełącznikiem znajdującym się w bocznej części obudowy ustawiając go w pozycji ON (patrz pkt. budowa kasy) przyciskiem PRAC uruchamiamy kasę w odpowiednim trybie pracy Warunki pracy kasy kasa w miejscu pracy nie może być narażona na zbyt silne nasłonecznienie, duże zmiany temperatur oraz wysoką wilgotność powietrza. Niespełnienie tych warunków może spowodować uszkodzenie obudowy lub układów elektronicznych kasy po przetransportowaniu kasy należy włączyć ją po co najmniej 20 min. potrzebnych do aklimatyzacji urządzenia w nowych warunkach otoczenia chronić kasę przed wilgocią obudowę kasy czyścić miękką suchą szmatką bez użycia detergentów i wody w czasie drukowania należy poczekać na zakończenie wydruku a następnie odrywać gotowy paragon nie należy używać ostrych narzędzi w celu czyszczenia obudowy lub drukarki w kasie należy stosować papier termiczny wysokiej jakości (materiały eksploatacyjne gorszej jakości mogą skrócić czas użytkowania drukarki) nie należy samemu naprawiać uszkodzonej kasy (po ufiskalnieniu kasa zabezpieczona jest plombą ołowianą i dostęp do wnętrza kasy ma tylko autoryzowany serwis) w przypadku nieprawidłowości w działaniu kasy należy wezwać autoryzowany serwis w przypadku wykorzystywania kasy jako rezerwowej lub jeśli jest rzadko wykorzystywana zaleca się raz w miesiącu podłączenie kasy pod zasilacz sieciowy w celu naładowania akumulatorów wewnętrznych (czas ładowania min. 24 godziny), kasa powinna być włączona w przypadku niestosowania powyższych zaleceń firma Telestar Electronics Ltd lub jej przedstawiciele nie odpowiadają za wynikłe awarie i nieprawidłowości w działaniu kasy 11

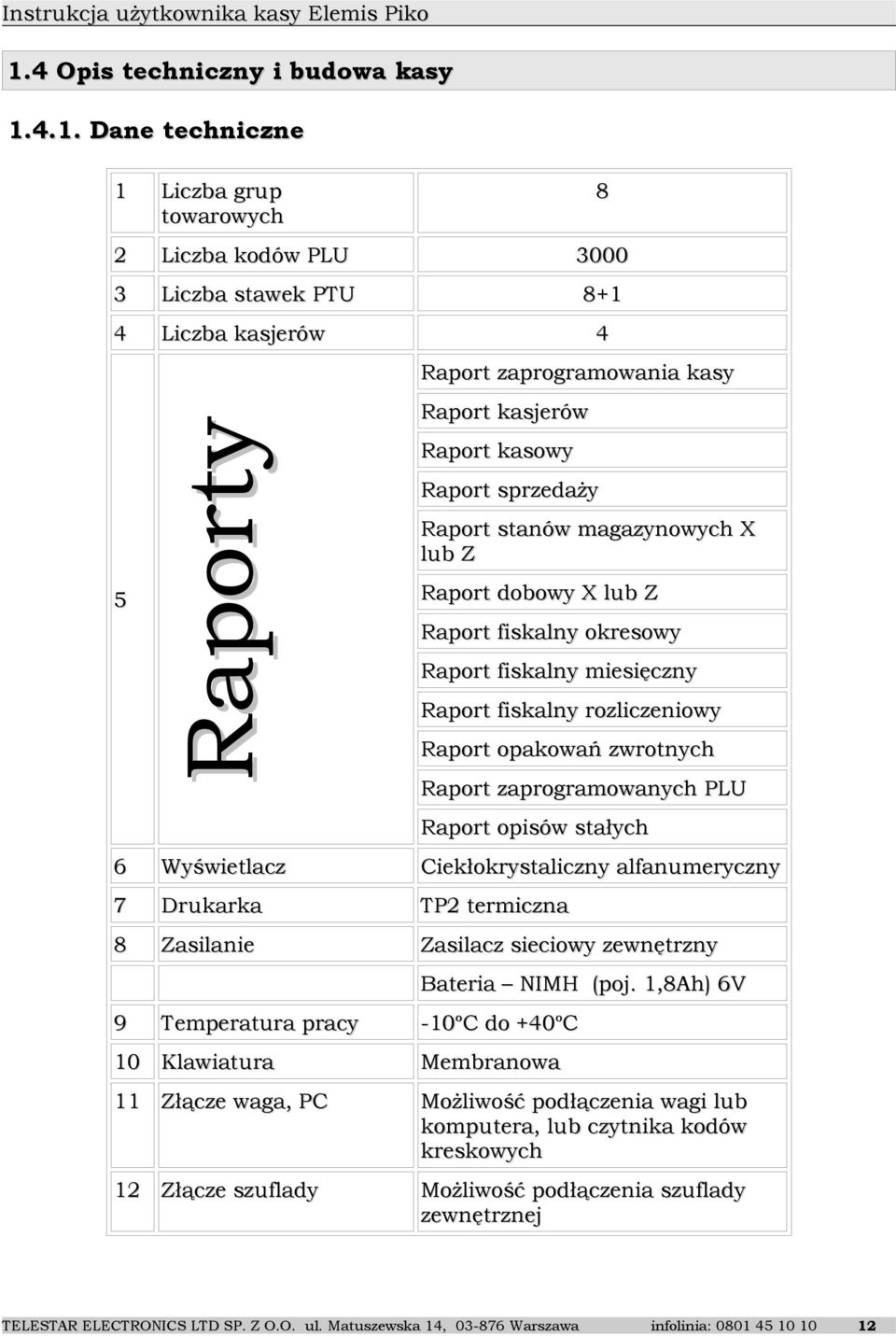

12 1.4 Opis techniczny i budowa kasy Dane techniczne 1 Liczba grup towarowych 8 2 Liczba kodów PLU Liczba stawek PTU Liczba kasjerów 4 5 Raporty Raport zaprogramowania kasy Raport kasjerów Raport kasowy Raport sprzedaży Raport stanów magazynowych lub Z Raport dobowy lub Z Raport fiskalny okresowy Raport fiskalny miesięczny Raport fiskalny rozliczeniowy Raport opakowań zwrotnych Raport zaprogramowanych PLU Raport opisów stałych 6 Wyświetlacz Ciekłokrystaliczny alfanumeryczny 7 Drukarka TP2 termiczna 8 Zasilanie Zasilacz sieciowy zewnętrzny Bateria NIMH (poj. 1,8Ah) 6V 9 Temperatura pracy -10oC do +40oC 10 Klawiatura Membranowa 11 Złącze waga, PC Możliwość podłączenia wagi lub komputera, lub czytnika kodów kreskowych 12 Złącze szuflady Możliwość podłączenia szuflady zewnętrznej 12

13 Budowa kasy Pokrywa drukarki Wyświetlacz Klawiatura Włącznik, złącze szuflady, złącze PC lub skaner lub waga od spodu obudowy Wyświetlacz Znaczniki trybu pracy REG Z SET Znaczniki zasilania i braku papieru S OFF ZASILANIE paragon D C kopia B A I Znaczniki kasjerów TRYB PRACY REG Z SET S OFF Tryb sprzedaży Raporty podglądowe Raporty zerujące, Raporty z pamięci fiskalnej Tryb programowania Tryb serwisowy Wyłączenie kasy UWAGA! Do zmiany trybu pracy kasy służy klawisz PRAC 13

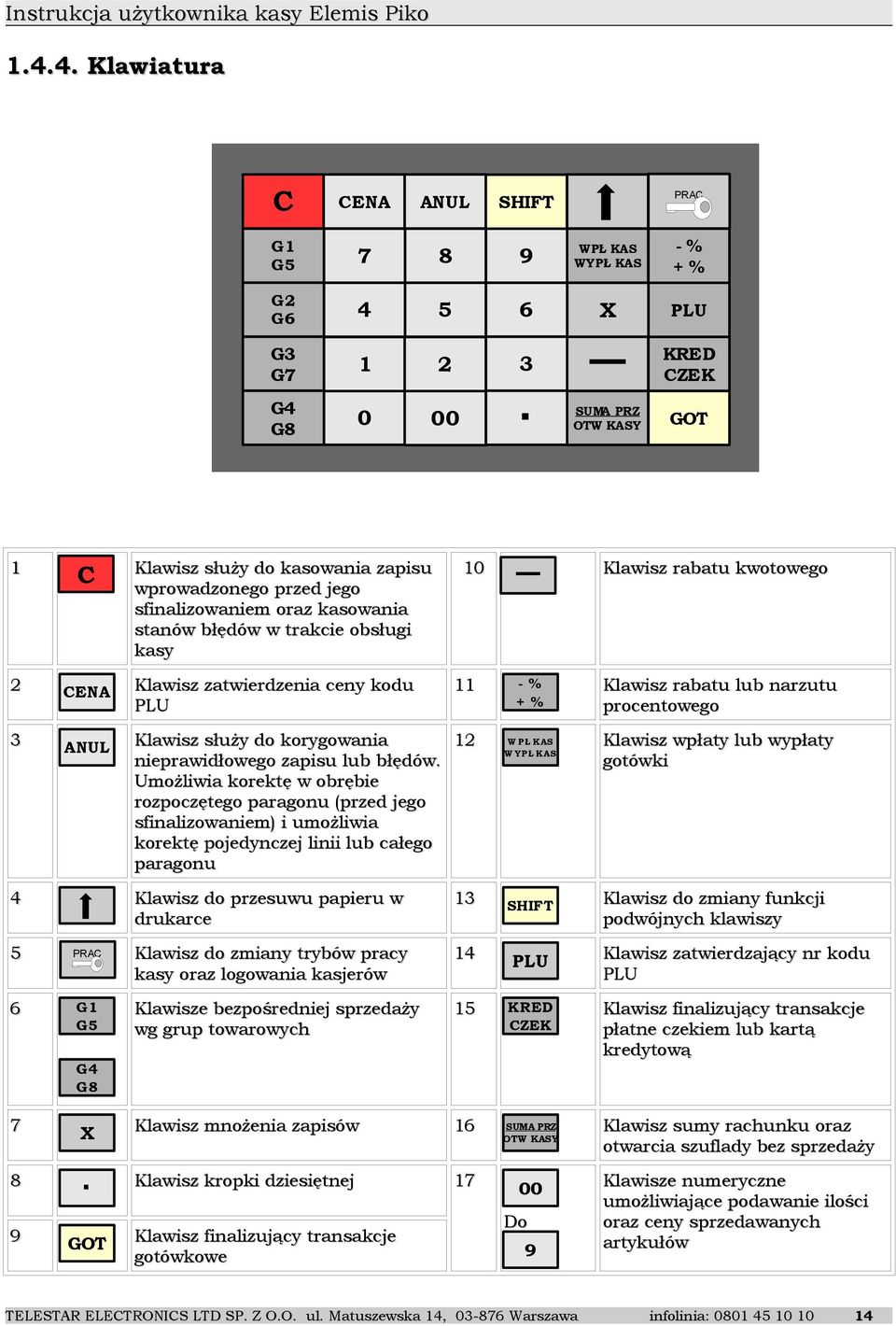

14 Klawiatura C CENA ANUL SHIFT G1 G WPŁ KAS WYPŁ KAS -% +% G2 G PLU G3 G G4 G C 2 CENA Klawisz zatwierdzenia ceny kodu PLU 3 ANUL Klawisz służy do korygowania 12 nieprawidłowego zapisu lub błędów. Umożliwia korektę w obrębie rozpoczętego paragonu (przed jego sfinalizowaniem) i umożliwia korektę pojedynczej linii lub całego paragonu 5 PRAC 6 G1 G5 KRED CZEK SUMA PRZ OTW KASY 1 4 Klawisz służy do kasowania zapisu wprowadzonego przed jego sfinalizowaniem oraz kasowania stanów błędów w trakcie obsługi kasy PRAC Klawisz do przesuwu papieru w drukarce 13 Klawisz do zmiany trybów pracy kasy oraz logowania kasjerów 14 Klawisze bezpośredniej sprzedaży wg grup towarowych 15 Klawisz mnożenia zapisów 16 Klawisz kropki dziesiętnej 17 Klawisz rabatu kwotowego -% + % Klawisz rabatu lub narzutu procentowego W PŁ K AS W YPŁ K AS Klawisz wpłaty lub wypłaty gotówki SHIFT Klawisz do zmiany funkcji podwójnych klawiszy PLU KRED CZEK Klawisz zatwierdzający nr kodu PLU Klawisz finalizujący transakcje płatne czekiem lub kartą kredytową G4 G Klawisz finalizujący transakcje gotówkowe SUMA PRZ OTW KASY 00 Do 9 Klawisz sumy rachunku oraz otwarcia szuflady bez sprzedaży Klawisze numeryczne umożliwiające podawanie ilości oraz ceny sprzedawanych artykułów 14

15 Sygnalizacja końca papieru i jego wymiana W przypadku skończenia się rolki papierowej kasa zgłosi to sygnałem oraz komunikatem na wyświetlaczu [ BR. PAP ]. Bez papieru kasa blokuje się. W celu odblokowania urządzenia należy zainstalować nową rolkę i skasować klawiszem C Sposób postępowanie przy wymianie papieru 1. zdejmij pokrywę drukarki oraz zdemontuj zwijak rolki kontrolnej 2. zamontuj nowe rolki papierowe w odpowiednie miejsce wewnątrz kasy (rolki powinny odwijać się od spodu) a końce rolek przełóż pod wałkami prowadzącymi 3. taśmę kontrolki nawinąć na zwijak kontrolki (sam zwijak należy umieścić w specjalnych prowadzeniach) 4. taśmę paragonu pozostaw bez odrywania i zamontuj pokrywę drukarki 15

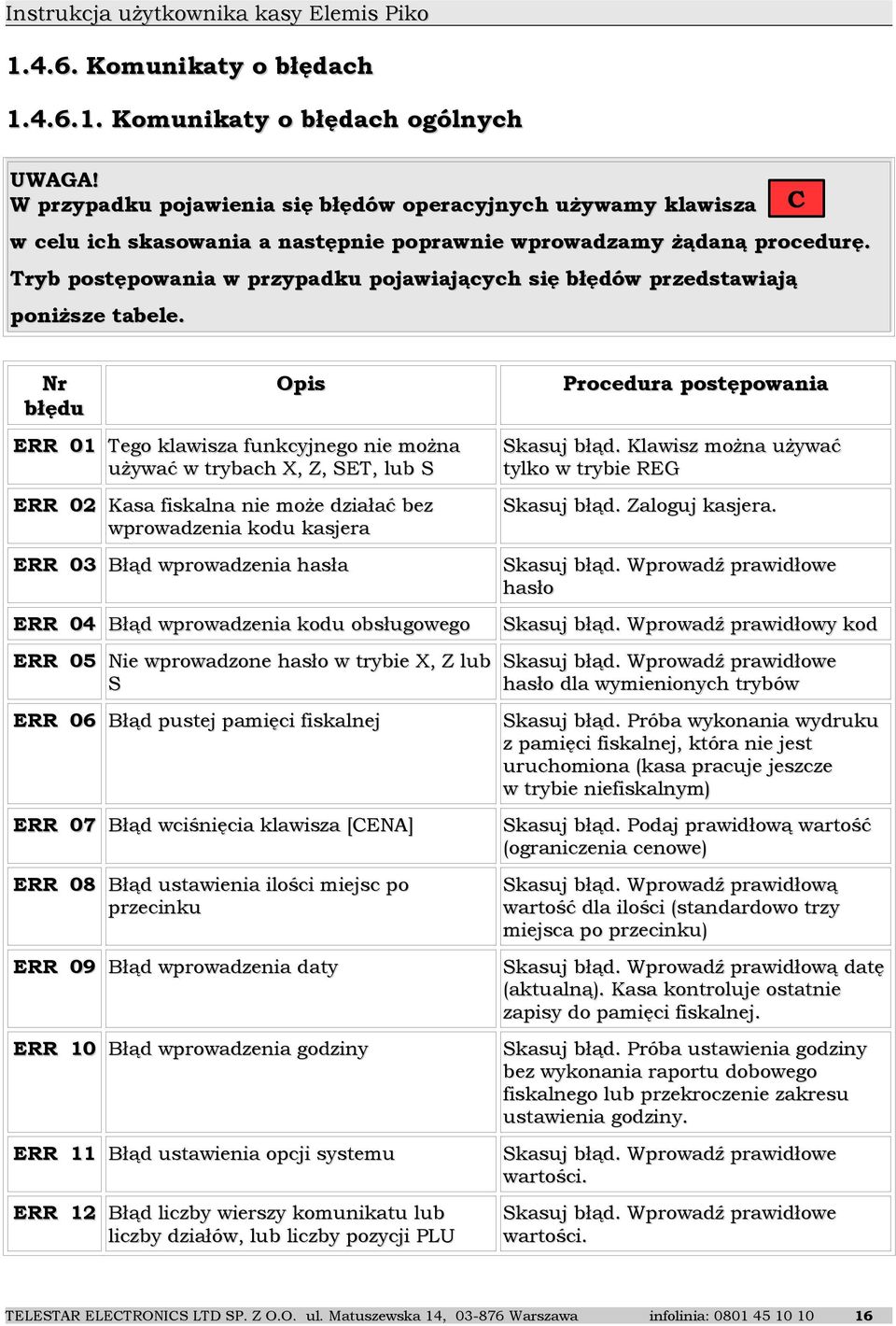

16 Komunikaty o błędach Komunikaty o błędach ogólnych UWAGA! W przypadku pojawienia się błędów operacyjnych używamy klawisza C w celu ich skasowania a następnie poprawnie wprowadzamy żądaną procedurę. Tryb postępowania w przypadku pojawiających się błędów przedstawiają poniższe tabele. Nr błędu Opis Procedura postępowania ERR 01 Tego klawisza funkcyjnego nie można używać w trybach, Z, SET, lub S Skasuj błąd. Klawisz można używać tylko w trybie REG ERR 02 Kasa fiskalna nie może działać bez wprowadzenia kodu kasjera Skasuj błąd. Zaloguj kasjera. ERR 03 Błąd wprowadzenia hasła hasło ERR 04 Błąd wprowadzenia kodu obsługowego Skasuj błąd. Wprowadź prawidłowy kod ERR 05 Nie wprowadzone hasło w trybie, Z lub S hasło dla wymienionych trybów ERR 06 Błąd pustej pamięci fiskalnej Skasuj błąd. Próba wykonania wydruku z pamięci fiskalnej, która nie jest uruchomiona (kasa pracuje jeszcze w trybie niefiskalnym) ERR 07 Błąd wciśnięcia klawisza [CENA] Skasuj błąd. Podaj prawidłową wartość (ograniczenia cenowe) ERR 08 Błąd ustawienia ilości miejsc po przecinku Skasuj błąd. Wprowadź prawidłową wartość dla ilości (standardowo trzy miejsca po przecinku) ERR 09 Błąd wprowadzenia daty Skasuj błąd. Wprowadź prawidłową datę (aktualną). Kasa kontroluje ostatnie zapisy do pamięci fiskalnej. ERR 10 Błąd wprowadzenia godziny Skasuj błąd. Próba ustawienia godziny bez wykonania raportu dobowego fiskalnego lub przekroczenie zakresu ustawienia godziny. ERR 11 Błąd ustawienia opcji systemu wartości. ERR 12 Błąd liczby wierszy komunikatu lub liczby działów, lub liczby pozycji PLU wartości. 16

17 Nr błędu Opis Procedura postępowania ERR 13 Błąd ustawienia ograniczenia dla działu wartości. ERR 14 Błąd ustawienia szerokości klucza wartości. ERR 15 Błąd wyboru znaku wartości. ERR 16 Błąd wciśnięcia klawisza kasowania poprzedniego znaku wartości. ERR 17 Błąd ustawienia podatku dla działu wartości. ERR 18 Błąd ustawienia wskaźnika dla działu wartości. ERR 19 Błąd wprowadzenia ceny dla działu wartości. ERR 20 Błąd ustawienia połączenia pomiędzy PLU i G wartości. ERR 21 Błąd wprowadzenia ceny PLU wartości. ERR 22 Błąd wydruku PLU z listy wzorcowej wartości. ERR 23 Błąd wprowadzenia stawki -% lub + % wartości. ERR 24 Błąd wprowadzenia hasła Skasuj błąd. Hasło podane jest błędne. ERR 25 Błąd wciśnięcia klawisza ESC (ANUL) Skasuj błąd. Wciśnij odpowiedni klawisz ERR 26 Błąd wyboru + % / -% wartości. ERR 27 Błąd zapisu działu dane przed zapisem działu. ERR 28 Błąd ustawienia przecinka dziesiętnego w cenie jednostkowej Skasuj błąd. Ceny podajemy w groszach bez przecinka. Kasa samoczynnie wprowadza podział na grosze i ZŁ ERR 29 Cena jednostkowa przekracza ograniczenie dla działu Skasuj błąd. Cena podana jest za wysoka. ERR 30 Ilość * cena jednostkowa >= Skasuj błąd. Przekroczono ilość cyfr, wprowadź prawidłowe wartości ERR 31 Kwota ANUL > G Skasuj błąd. Próba anulacji wyższej kwoty niż widnieje na paragonie ERR 32 Liczba cyfr we wprowadzonej wartości 17

18 Nr błędu Opis przekracza 8, 10 lub 14 Procedura postępowania wartości ERR 33 Wprowadzenie liczby miejsc dziesiętnych większej niż 4 wartości ERR 34 Zapis PLU bez podania nazwy PLU Skasuj błąd. Wprowadź nazwę PLU przed jego zapisem ERR 35 Błąd wprowadzenia ilości wartości ERR 36 Błąd zapisu PLU wartości ERR 37 Brak powiązania PLU z G Skasuj błąd. Próba dopisania kodu PLU do Grupy, która nie istnieje ERR 38 Błąd wciśnięcia klawisza [] Skasuj błąd. Użyj prawidłowej procedury ERR 39 Błąd wciśnięcia klawisza [CZEK] Skasuj błąd. Użyj prawidłowej procedury ERR 40 Błąd wciśnięcia klawisza [KRED] (NNNNN [KRED]) Skasuj błąd. Użyj prawidłowej procedury ERR 41 Błąd wciśnięcia klawisza [SUMA PRZEJ] Skasuj błąd. Użyj prawidłowej procedury ERR 43 Błąd wciśnięcia klawisza [WPŁ KAS] Skasuj błąd. Użyj prawidłowej procedury ERR 44 Błąd wciśnięcia klawisza [WYPŁ KAS] Skasuj błąd. Użyj prawidłowej procedury ERR 45 Kwota gotówki w szufladzie mniejsza od kwoty do wypłaty Skasuj błąd. Próba wypłaty gotówki z kasy większej niż stan gotówki. ERR 46 Błąd wprowadzenia kodu kasjera Skasuj błąd. Wprowadź odpowiedni kod. ERR 47 Błąd sumy kontrolnej kody kreskowego Skasuj błąd. ERR 48 Błąd wciśnięcia klawisza [+ %] Skasuj błąd. Użyj prawidłowej procedury ERR 49 Błąd wciśnięcia klawisza [- %] Skasuj błąd. Użyj prawidłowej procedury ERR 50 Błąd wciśnięcia klawisza [ZW] Skasuj błąd. Użyj prawidłowej procedury ERR 51 Błąd wciśnięcia klawisza [ANUL] Skasuj błąd. Użyj prawidłowej procedury ERR 52 Błąd wydruku raportu PLU Skasuj błąd. Jeżeli ponowne wywołanie procedury zakończy się błędem wezwij serwis. ERR 53 Błąd zapisu stawki podatku do pamięci EPROM Skasuj błąd. Sprawdź czy wykonany został raport dobowy fiskalny. Jeżeli ponowne wywołanie procedury zakończy się błędem wezwij serwis. ERR 54 Błąd wydruku raportu 1 lub Z1 Skasuj błąd. Jeżeli ponowne wywołanie procedury zakończy się błędem wezwij serwis. 18

19 Nr błędu Opis Procedura postępowania ERR 55 Błąd zerowania kasy fiskalnej Wezwij serwis. ERR 56 Kasa znajduje się w trybie fiskalnym. Nie ma możliwości ponownego zapisu. Skasuj błąd. Dane są juz zapisane w pamięci fiskalnej. ERR 57 Błąd wprowadzenia stawki VAT Skasuj błąd. Sprawdź czy wykonany został raport dobowy fiskalny. Jeżeli ponowne wywołanie procedury zakończy się błędem wezwij serwis. ERR 58 Kasa fiskalna nie pozwala na wciśnięcie klawisza [C], jeśli zapłata nie została dokonana Skasuj błąd. Zakończ paragon. ERR 59 Przed sporządzeniem raportu Z1 kasa fiskalna nie wchodzi do trybu S lub PRG Skasuj błąd. Wykonaj raport dobowy fiskalny. ERR 60 Błąd wprowadzenia numeru identyfikacji podatkowej ERR 61 Błąd zapisu identyfikacji podatkowej do EPROM ERR 62 Błąd zapisu kodu i numeru fiskalnego do pamięci EPROM ERR 63 Błąd wciśnięcia klawisza [.] Sprawdź dane wprowadzane do kasy i ewentualnie skoryguj. Błąd ten nie powinien pojawić przy normalnym użytkowaniu kasy przez właściciela. Skasuj błąd. Klawisza [.] używamy do podawania niepełnych ilości. ERR 64 Błąd wydruku kodu i numeru identyfikacyjnego ERR 65 Błąd wprowadzenia numeru identyfikacyjnego ERR 66 Próba wejścia do trybu fiskalnego bez wprowadzenia numeru identyfikacji podatkowej Sprawdź dane wprowadzane do kasy i ewentualnie skoryguj. Błąd ten nie powinien pojawić przy normalnym użytkowaniu kasy przez właściciela. ERR 67 Pusty klawisz (przykład: klawiatura PLU) Skasuj błąd. Klawisz bez przypisanej funkcji. ERR 68 Błąd wprowadzenia liczby stawek VAT Skasuj błąd. Wprowadź prawidłową ilość stawek VAT. ERR 69 Licznik odtworzeń poprzedniego stanu zapisywany w pamięci EPROM przekracza 200 Ilość wykonanych zerowań kasy przekroczyła wartość 200. Blokada pamięci fiskalnej. Wezwij serwis. ERR 70 Błąd kontroli urządzenia Problem sprzętowy. Wezwij serwis. ERR 71 Błąd zapisu licznika odtworzeń poprzedniego stanu w pamięci EPROM Problem sprzętowy. Wezwij serwis. 19

20 Nr błędu Opis Procedura postępowania ERR 72 Błąd ustawienia liczby miejsc po przecinku w kursie walutowym wartości. ERR 73 Błąd wprowadzenia kursu walutowego wartości. ERR 74 Błąd ustawienia wskaźnika waluty dodatkowej wartości. ERR 75 Błąd formatu numeru identyfikacji podatkowej wartości. ERR 76 Typ kodu kreskowego nie pasuje do długości kodu kreskowego wartości. ERR 77 Błąd typu podatku (może podatek jest podatkiem odroczonym) wartości. ERR 78 Błąd ustawienia typu kodu kreskowego wartości. ERR 79 Błąd testowego wiersza danych w pamięci EPROM Problem sprzętowy. Wezwij serwis. ERR 80 Błąd testowego wiersza adresów w pamięci EPROM Problem sprzętowy. Wezwij serwis. ERR 81 Ponad 30 zmian stawki podatku VAT w trybie fiskalnym Problem sprzętowy. Wezwij serwis. ERR 82 Błąd odtworzenia poprzedniego stanu, jeśli nie wystąpił błąd fiskalny Problem sprzętowy. Wezwij serwis. ERR 83 Błąd zapisu daty i godziny rozpoczęcia fiskalizacji do pamięci EPROM Problem sprzętowy. Wezwij serwis. ERR 84 Brak wyzerowania urządzenia i odtworzenia poprzedniego stanu kasa fiskalna nie może wejść do trybu fiskalnego Problem sprzętowy. Wezwij serwis. ERR 85 Błąd zapisu do pamięci stałej półprzewodnikowej Problem sprzętowy. Wezwij serwis. ERR 86 Błąd wciśnięcia klawisza [-] dane. ERR 87 Błąd wciśnięcia klawisza [G#] dane. ERR 89 Błąd usunięcia PLU Skasuj błąd. ERR 90 Ilość przekracza 10 cyfr Skasuj błąd. ERR 91 Błąd ustawienia szybkości wydruku dane. 20

21 Nr błędu Opis Procedura postępowania ERR 92 Błąd nazwy PLU dane. ERR 93 Błąd ustawienia flagi opakowania zwrotnego podczas programowania PLU dane. ERR 94 Błąd ceny opakowania zwrotnego dane. ERR 95 Brak powiązania opakowania zwrotnego z towarem PLU dane. ERR 96 Błąd funkcji opakowań zwrotnych dane. ERR 97 Zbyt mało pamięci na anulowane paragony Skasuj błąd. Liczba anulowanych paragonów w obrębie raportu dobowego fiskalnego została przekroczona. ERR 99 Błąd wydruku raportu Skasuj błąd. Jeżeli ponowne wywołanie procedury zakończy się błędem wezwij serwis. ERR 100 Pamięć fiskalna w trybie tylko do odczytu Problem sprzętowy. (lub wykonany został raport rozliczeniowy). Wezwij serwis. ERR 105 Błąd niewykonania raportu dobowego w Skasuj błąd. Wykonaj raport dobowy dniu sprzedaży fiskalny Komunikaty o błędach fiskalnych Nr błędu Opis ERR 1FE Błąd zapisu do pamięci fiskalnej (w raporcie Z1) ERR 2FE Błąd wprowadzenia numeru unikatowego ERR 3FE Błąd fiskalny Procedura postępowania W przypadku pojawienia się tych błędów należy niezwłocznie wezwać serwis. ERR 4FE Błąd ustawienia trybu fiskalnego ERR 5FE Błąd wydruku raportu fiskalnego ERR 6FE Pamięć fiskalna została zapełniona ERR 7FE Błąd zapisu bajtu powyżej 60 bajtów pamięci fiskalnej ERR 8FE Błąd odczytu wskaźnika trybu fiskalnego lub szkoleniowego ERR 9FE Błąd zapisu wskaźnika trybu fiskalnego lub szkoleniowego 21

22 Nr błędu Opis Procedura postępowania ERR 10FE Błąd sumy kontrolnej pamięci RAM Zwarcie lub obwód otwarty pamięci fiskalnej; ERR 11FE Błąd zapisu lub odczytu Pamięci fiskalnej brak inicjacji Pamięci fiskalnej W przypadku pojawienia się tych błędów należy niezwłocznie wezwać serwis. ERR 12FE Podmieniona Pamięć fiskalna 2. Programowanie 2.1. Informacje ogólne Ta część instrukcji opisuje sposób programowania kasy. Tryb programowania dostępny jest po przestawieniu znacznika trybu pracy klawiszem PRAC (patrz opis wyświetlacza) oraz wprowadzeniu hasła (standard0000)potwierdzonego klawiszem UWAGA! Aby zmienić tryb pracy musisz zalogować kasjera podając jego numer potwierdzony klawiszem PRAC W tej pozycji użytkownik może programować następujące parametry kasy: czas upust % narzut % nagłówek grupy towarowe kody PLU stan magazynu (przyjęcia) system kasjerzy stawki VAT kontrast wydruku opakowania zwrotne typ wagi (współpracującej z kasą) format kodu kreskowego (współpraca z wagami etykietującymi) 22

23 2.2. Programowanie tekstu Ta część programowania dotyczy nazw grup towarowych, kodów PLU, kasjerów oraz nagłówka. Wprowadzanie poszczególnych znaków odbywa się na zasadzie podania numeru pozycji na wyświetlaczu za pomocą klawiatury. Przełączanie zakresu dostępnych znaków odbywa się przy pomocy klawiszy -% + % oraz PLU Przykład: Gdy wyświetlany zestaw znaków to [ABCDEF] wybór litery A następuje po wciśnięciu klawisza litery B po wciśnięciu klawisza 1 2 oraz analogicznie dla litery F wciskamy klawisz 6 Kasowanie poprzedniego znaku odbywa się za pomocą klawisza Jeżeli dany znak ma zostać pogrubiony przed jego zatwierdzeniem wciśnij klawisz Zakończenie programowania nazwy następuje po wciśnięciu klawisza 2.3. Programowanie czasu Klawiszem -% + % wybieramy funkcję UWAGA! Zmiana czasu może ustawienia czasu nastąpić po wykonaniu [na wyświetlaczu kasy powinien pojawić się napis raportu dobowego fiskalnego i nie może CZAS] przekroczyć zakresu 59 Wejście do funkcji dostępne po naciśnięciu minut. klawisza lub PLU Na wyświetlaczu kasy powinien pojawić się komunikat [GGMM], gdzie GG oznacza zakres godzin od 00 23, 23, MM zakres minut od Z klawiatury numerycznej podajemy aktualny czas (cztery cyfry) i zatwierdzamy klawiszem T ELEST AR ELECT RONICS UL. MAT USZ EWSKA WARSZ AWA KASA T EST OWA N IP #NIEFISKALNY # 16:55 A ADAM 16:55 #NIEFISKALNY # Kasa drukuje paragon zmiany czasu 23

24 2.5. Programowanie upustu ( - %) Klawiszem -% + % lub PLU wybieramy funkcję ustawienia stawki upustu [na wyświetlaczu kasy powinien się pojawić napis % UPUSTU] Wejście do funkcji dostępne po naciśnięciu klawisza Na wyświetlaczu kasy powinien pojawić się komunikat [PODAJ (0 9999)] Aby ustawić zakres wymaganej stopy procentowej podajemy 4 cyfry Przykład: wprowadzanie upustu 3% wprowadzamy (0300) Zatwierdzenie po wciśnięciu klawisza Kasa drukuje paragon programowania upustu T ELEST AR ELECT RONICS UL. MAT USZ EWSKA WARSZ AWA KASA T EST OWA N IP #NIEFISKALNY # UP UST % 3,00% - A 17:00 #NIEFISKALNY # Programowanie narzutu ( + %) Wejście do funkcji dostępne po naciśnięciu klawisza Na wyświetlaczu kasy powinien pojawić się komunikat [PODAJ (0 9999)] Aby ustawić zakres wymaganej stopy procentowej podajemy 4 cyfry Przykład: wprowadzanie narzutu 3% wprowadzamy (0300) 24

25 Zatwierdzenie po wciśnięciu klawisza Kasa drukuje paragon programowania narzutu 2.6. Programowanie nagłówka Ta funkcja umożliwia wprowadzenie informacji drukowanych w nagłówku każdego paragonu. Do dyspozycji mamy 5 linii po 24 znaki każda. Wprowadzenie nagłówka odbywa się wg poniższej procedury Klawiszem -% + % lub PLU wybieramy funkcję wprowadzenia nagłówka [na wyświetlaczu kasy powinien się pojawić napis NAGŁÓWEK] NAGŁÓWEK] Wejście do funkcji dostępne po naciśnięciu klawisza Na wyświetlaczu kasy powinien pojawić się komunikat [LINIA? (1-5)] (1-5)] Podajemy nr kolejny linii, którą chcemy zaprogramować (klawisze numeryczne) i potwierdzamy klawiszem Tekst linii wprowadzamy na zasadach opisanych w rozdziale (2.2) W przypadku pomyłki wycofujemy się z programowania całej linii klawiszem C i zaczynamy programowanie od początku Jeżeli treść wprowadzana w danej linii jest poprawna potwierdzamy klawiszem Przechodzimy do programowania kolejnej linii nagłówka wg powyższej zasady 2.7. Programowanie grup towarowych Ta funkcja umożliwia wprowadzanie danych dotyczących grup towarowych, tj: ograniczenie cenowe; stawka podatku; rodzaj sprzedaży; cena jednostkowa oraz nazwa. Wprowadzenie danych odbywa się według poniższej procedury: Klawiszem -% + % lub PLU wybieramy funkcję ustawień dla grupy [na wyświetlaczu kasy powinien się pojawić napis GRUPY] Wejście do funkcji dostępne po naciśnięciu klawisza Na wyświetlaczu kasy powinien pojawić się komunikat [GRUPA? (1-8)] Podajemy nr kolejnej grupy towarowej, którą chcemy zaprogramować (klawisze numeryczne) i potwierdzamy klawiszem 25

26 Na wyświetlaczu kasy powinien pojawić się komunikat [OGR. CENY? (0-7)] Podajemy numer ograniczenia dla grupy towarowej i potwierdzamy klawiszem OGRANICZENIA CENY 0 = BEZ OGRANICZENIA 4 = 0,01 99,99 1 = 0,01 0,09 5 = 0,01 999,99 2 = 0,01 0,99 6 = 0, ,99 3 = 0,01 9,99 7 = 0, ,99 Na wyświetlaczu kasy powinien pojawić się komunikat [PTU? (1~9)] (1~9)] Podajemy numer stawki VAT i potwierdzamy klawiszem STAWKA PODATKOWA 1 = stawka PTU A 6 = stawka PTU F 2 = stawka PTU B 7 = stawka PTU G 3 = stawka PTU C 8 = stawka PTU H 4 = stawka PTU D 9 = stawka PTU I 5 = stawka PTU E Na wyświetlaczu kasy powinien pojawić się komunikat [0= ZWYKŁ. 1 = POJ] Podajemy wartość (0 lub 1) i potwierdzamy klawiszem STATUS GRUPY 0 = Grupa o sprzedaży zwykłej 1 = Grupa o sprzedaży pojedynczej (kasa kończy paragon natychmiast po sprzedaży danej grupy towarowej) towarowej) UWAGA! Programowanie grupy jest możliwe tylko w przypadku wyzerowania dobowego licznika paragonów fiskalnych (po wykonaniu raportu dobowego Z). Grupa połączona z nie zaprogramowaną stawką VAT w trybie REG spowoduje błąd. 26

27 Przykład: Jeżeli wprowadzimy zmianę np. Numer Nazwa Ograniczenie ceny Stawka podatku Status Grupy Cena 1 MASŁO 0 1 (A) 0 122,00 Numer Nazwa Ograniczenie ceny Stawka podatku Status Grupy Cena 1 MLEKO 0 1 (A) 0 122,00 I zmienimy na: To po wyjściu z trybu programowania otrzymamy informację o zmianie formie wydruku T ELEST AR ELECT RON ICS UL. MAT USZ EWSKA WARSZ AWA KASA T EST OWA N IP Zmiana nazwy #NIEFISKALNY # GRUP A1--Z MIAN A MASŁO 122,00 0A0 MLEKO 122,00 0A0 A Numer zmiany 17:00 #NIEFISKALNY # UWAGA! Jeżeli dokonamy zmiany (Ograniczenia ceny / Stawki PTU/ Status Grupy) w grupie wszystkie podległe tej grupie PLU także ulegną zmianie, co zostanie uwzględnione w liczbie zmian. Na wyświetlaczu kasy powinien pojawić się komunikat [NAZWA] Nazwę grupy towarowej wprowadzamy wg procedury omówionej w rozdziale 2.2. Zakończenie programowania nazwy następuje po wciśnięciu klawisza Przystępujemy do programowania kolejnej grypy towarowej lub kończymy procedurę 27

28 2.8. Programowanie PLU Ustawienia PLU można zaprogramować z komputera osobistego lub wprowadzić bezpośrednio z klawiatury. Wprowadzenie danych odbywa się według poniższej procedury: Klawiszem -% + % lub PLU wybieramy funkcję ustawień dla kodów [na wyświetlaczu kasy powinien się pojawić napis PLU] PLU] Wejście do funkcji dostępne po naciśnięciu klawisza Na wyświetlaczu kasy powinien pojawić się komunikat [NR. PLU (1~3000)] (1~3000)] Podajemy numer programowania PLU i potwierdzamy klawiszem UWAGA! Numer kolejnego programowania nie jest nr PLU (służy tylko do ewidencjonowania) Faktyczny nr PLU (lub kod kreskowy podajemy w kolejnym kroku Na wyświetlaczu kasy powinien pojawić się komunikat [NR. [NR. KODU] KODU] Podajemy numer KODU (PLU lub KRESKOWEGO) KRESKOWEGO) i potwierdzamy klawiszem Na wyświetlaczu kasy powinien pojawić się komunikat [NR. [NR. GRUPY] GRUPY] Podajemy numer grupy, do której przyporządkowane zostanie PLU i potwierdzamy klawiszem Na wyświetlaczu kasy powinien pojawić się komunikat [CENA PLU] PLU] Podajemy cenę PLU i potwierdzamy klawiszem Maksymalna cena wynosi ,99. UWAGA! Kod towaru przypisany do danej grupy towarowej przejmuje od niej zaprogramowaną stawkę VAT UWAGA! Jeżeli programujemy kod z wartościami zerowymi w tych krokach, omijamy je poprzez potwierdzenie klawiszem Na wyświetlaczu kasy powinien pojawić się komunikat [ILOŚĆ] ILOŚĆ] Podajemy ilość posiadanego towaru dla programowanego PLU i potwierdzamy klawiszem (gospodarka magazynowa) 28

29 Na wyświetlaczu kasy powinien pojawić się komunikat [OPAK ZWR. (0=NIE 1=TAK)] Podajemy 1 lub 0 i potwierdzamy klawiszem 0 = oznacza towar bez opakowania zwrotnego 1 = oznacza towar z opakowaniem zwrotnym Na wyświetlaczu kasy powinien pojawić się komunikat [NAZWA PLU] PLU] Nazwę PLU wprowadzamy wg procedury omówionej w rozdziale 2.2 Przystępujemy do programowania kolejnego kodu lub kończymy procedurę Po zakończeniu ustawień system nie drukuje wprowadzonych danych. Jeśli chce się sprawdzić czy wprowadzone dane są poprawne, można to zrobić wywołując funkcję wydruku zawartości pamięci programowalnej PLU [RAPORT PLU] PLU] UWAGA! PLU z nie zaprogramowaną nazwą powoduje błąd 92 PLU połączone z nie zaprogramowaną grupą spowoduje błąd w trybie REG 2.9. Magazyn Klawiszem -% + % lub PLU wybieramy funkcję ustawień magazynu dla kodów [na wyświetlaczu kasy powinien się pojawić napis MAGAZYN] Wejście do funkcji dostępne po naciśnięciu klawiszem Na wyświetlaczu kasy powinien pojawić się komunikat [KOD PLU] Podajemy numer odnośnego PLU, dla którego wprowadzona będzie nowa ilość towaru i potwierdzamy klawiszem Na wyświetlaczu kasy powinien pojawić się komunikat [PRZYJĘCIE DO M. (SZTUK)] Podajemy ilość przyjmowanego na magazyn towaru i potwierdzamy klawiszem Kasa wydrukuje potwierdzenie przyjęcia towaru 29

30 UWAGA! W celu odjęcia ilości towaru od Magazynu należy po podaniu ilości sztuk towaru wcisnąć klawisz a następnie wprowadzona ilość zostanie zdjęta z magazynu. Jeśli w ustawieniach systemowych wprowadzimy brak obsługi magazynu funkcja ta nie będzie dostępna a na wydrukach nie pojawi sie informacja o stanie magazynowym Raport PLU Klawiszem -% + % lub PLU wybieramy funkcję raportu dla kodów [na wyświetlaczu kasy powinien się pojawić napis [RAPORT PLU] PLU] Wejście do funkcji dostępne po naciśnięciu klawiszem Na wyświetlaczu kasy powinien pojawić się komunikat [WPR. NR. od do ] do ] (Wprowadzenie zakresu raportu zaprogramowanych PLU) Podajemy zakres PLU w formie 8 cyfr (cztery cyfry dla kodu pierwszego oraz cztery cyfry dla kodu ostatniego z zakresu) oraz potwierdzamy klawiszem Programowanie parametrów systemu Wprowadzenie ustawień odbywa się według poniższej procedury: Klawiszem -% + % lub PLU wybieramy funkcję ustawień parametrów systemu [na wyświetlaczu kasy powinien się pojawić napis SYSTEM] Wejście do funkcji dostępne po naciśnięciu klawisza Na wyświetlaczu kasy powinien pojawić się komunikat [WPR.SYMB. OPCJI] Podajemy dwie cyfry i potwierdzamy klawiszem Ustawianie parametrów tej funkcji jest zakończone Nr opcji Opis opcji Stan 20 Drukowanie przy wciśniętym klawiszu SUMA PRZEJŚCIOWA Wyłączone 21 Drukowanie przy wciśniętym klawiszu SUMA PRZEJŚCIOWA Włączone 30

31 Nr opcji Opis opcji Stan 30 Obowiązkowe przyjęcie wpłaty Wyłączone 31 Obowiązkowe przyjęcie wpłaty Włączone 40 Kontrola daty (komunikat DDMMRRRR na wyświetlaczu jeżeli ostatni raport dobowy wykonano dłużej niż 24h wcześniej) W trakcie rozpoczęcia sprzedaży lub wykonywania raportu dobowego 41 Kontrola daty (komunikat DDMMRRRR na wyświetlaczu jeżeli ostatni raport dobowy wykonano dłużej niż 24h wcześniej) W trakcie włączenia kasy przełącznikiem 50 Dodawanie nowych PLU w ciągu dnia Konieczność wykonania raportu dobowego 51 Dodawanie nowych PLU w ciągu dnia Bez konieczności wykonania raportu dobowego 60 Logowanie kierownika do trybu raportowania lub programowania Logowanie z hasłem kierownika (standard 0000 ) 61 Logowanie kierownika do trybu raportowania lub programowania Logowanie bez hasła 70 Obsługa stanów magazynowych Aktywna 71 Obsługa stanów magazynowych Nieaktywna 80 Sposób logowania kasjerów Przymus logowania 81 Sposób logowania kasjerów Automatyczne logowanie kasjera A UWAGA! Kasa samoczynnie kontroluje datę systemową po każdym włączeniu kasy włącznikiem w pozycję ON. Jeżeli ostatni raport dobowy został wykonany dłużej niż 24h temu to w zależności od wybranego parametru systemu kasa zgłosi na wyświetlaczu komunikat o konieczności potwierdzenia aktualnej daty w momencie włączenia lub przy próbie sprzedaży lub przy próbie wykonania raportu dobowego. Format komunikatu przybiera formę: DDMMRRRR gdzie: DD oznaczenie dnia MM oznaczenie miesiąca RRRR oznaczenie roku Po wprowadzeniu odpowiedniej daty należy operację potwierdzić klawiszem Funkcja ta zabezpiecza przed błędnymi zapisami do pamięci fiskalnej. 31

32 2.12. Programowanie nazwy kasjera Klawiszem -% + % lub PLU wybieramy funkcję programowania kasjerów [na wyświetlaczu kasy powinien się pojawić napis KASJERZY] Wejście do funkcji dostępne po naciśnięciu klawisza Na wyświetlaczu kasy powinien pojawić się komunikat [NR.KASJERA (1~4)] Podajemy numer kasjera dla którego będzie programowana nazwa i potwierdzamy klawiszem Na wyświetlaczu kasy powinien pojawić się komunikat [NAZWA] Nazwę kasjera wprowadzamy wg procedury omówionej w rozdziale 2.2 Po zakończeniu potwierdzamy klawiszem Przystępujemy do programowania kolejnego kodu lub kończymy procedurę Programowanie stawki podatku PTU Klawiszem -% + % lub PLU wybieramy funkcję ustawień dla stawek podatku [na wyświetlaczu kasy powinien się pojawić napis STAWKI PTU] Wejście do funkcji dostępne po naciśnięciu klawisza Na wyświetlaczu kasy powinien pojawić się komunikat [STAWKA ZWOL. (1~9)] Podajemy na której pozycji zostanie przyporządkowana stawka zwolniona (od 1 do 9 czyli rodzaj PTU od A do I najkorzystniej ustawić 9 ) i potwierdzamy klawiszem Na wyświetlaczu kasy powinien pojawić się komunikat [STAWKI PTU (CIĄGIEM)] (CIĄGIEM)] Wprowadzamy stawki jedna za drugą w następującym formacie: 2200 dla 22% 0700 dla 7% 0000 dla 0% 0300 dla 3% 9999 dla nieaktywna Dla standardowych stawek VAT ciąg cyfr będzie miał następujący format 2200/0700/0000/0300/9999/9999/9999/9999 Zaprogramowany ciąg potwierdzamy klawiszem 32

33 UWAGA! Stawki VAT można zmieniać tylko po wykonaniu raportu dobowego fiskalnego. T ELEST AR ELECT RON ICS UL. MAT USZ EWSKA WARSZ AWA KASA T EST OWA N IP #N IEFISKALN Y # RAP ORT ST AWEK P T U PTU A 22,00% PTU B PTU C D 07,00% 00,00% SP.Z W.P T U PTU E PTU F PTU G PTU H PTU I - A ADAM 18:45 #N IEFISKALN Y # Programowanie rodzaju kodu kreskowego Poniższa funkcja umożliwia zaprogramowanie nietypowego formatu kodu kreskowego (tzw. wewnętrzny kod kreskowy- wykorzystywany wszędzie tam gdzie stosowane są własne kody kreskowe). Klawiszem -% + % lub PLU wybieramy funkcję ustawienia kodu kreskowego [Na wyświetlaczu kasy powinien pojawić się komunikat KOD KRESK.] Wejście do funkcji dostępne po naciśnięciu klawisza Na wyświetlaczu kasy powinien pojawić się komunikat [POCZĄTEK KODU (20-29)] Podajemy cyfry z zakresu tzw. prefiks (patrz AD1 i AD2 w tabeli) i potwierdzamy klawiszem Na wyświetlaczu kasy powinien pojawić się komunikat [SYMB.KODU (0-36)] Wprowadzamy cyfry z zakresu 0-36 (patrz NR w tabeli) i potwierdzamy klawiszem 33

34 Nr AD1 AD2 Kod towaru Format masy 0 2 C QQQQQQQQQ 1 2 C QQQQQQQQ.Q 2 2 C QQQQQ.QQ.QQ 3 2 C QQQQQQ.QQQ 4 2 CC QQQQQQQQ 5 2 CC QQQQQQQ.Q 6 2 CC QQQQQQ.QQ 7 2 CC QQQQQ.QQQ 8 2 CCC QQQQQQQ 9 2 CCC QQQQQQ.Q 10 2 CCC QQQQQ.QQ 11 2 CCC QQQQ.QQQ 12 2 CCCC QQQQQQ 13 2 CCCC QQQQQ.Q 14 2 CCCC QQQQ.QQ 15 2 CCCC QQQ.QQQ 16 2 CCCCC QQQQQ 17 2 CCCCC QQQQ.Q 18 2 CCCCC QQQ.QQ 19 2 CCCCC QQ.QQQ 20 2 CCCCCC QQQQ 21 2 CCCCCC QQQ.Q 22 2 CCCCCC QQ.QQ 23 2 CCCCCC Q.QQQ 24 2 CCCCCCC QQQ 25 2 CCCCCCC QQ.Q 26 2 CCCCCCC Q.QQ 27 2 CCCCCCC 0.QQQ 28 2 CCCCCCCC QQ 29 2 CCCCCCCC Q.Q 30 2 CCCCCCCC 0.QQ 31 2 CCCCCCCC 0.0QQ 34

35 Nr AD1 AD2 Kod towaru Format masy 32 2 CCCCCCCCC Q 33 2 CCCCCCCCC 0.Q 34 2 CCCCCCCCC 0.0Q 35 2 CCCCCCCCC 0.00Q 36 2 CCCCCCCCCC Raport zaprogramowania kasy Klawiszem -% + % lub PLU wybieramy funkcję [RAPORT ZAPROGR.] ZAPROGR.] Rozpoczęcie drukowania następuje po naciśnięciu klawisza T ELEST AR ELECT RONICS UL. MAT USZ EWSKA WARSZ AWA KASA T EST OWA N IP #N IEFISKALN Y # RAP ORT Z AP ROGRAMOWAN IA MASŁO *122,00 A 0A0 MLEKO *107,00 B 0B0 KEFIR *100,00 C 0C0 JOGURT *100,00 D 0D0 PTU A 22,00% PTU B 07,00% PTU C 00,00% D SP.Z W.P T U PTU E PTU F PTU G PTU H PTU I UP UST % 0,00% N ARZ UT % 0,00% + RODZ.K.P SK ST AT US ROZ DZ IELCZ OŚĆ DRUKU 9 OP AK.Z WR.0001 *0,50 A ADAM 18:45 #N IEFISKALN Y #

36 2.16. Programowanie hasła Funkcja ta służy do ustalania hasła dla trybów, Z i SET. -% + % Klawiszem lub PLU wybieramy funkcję ustalania hasła [HASŁA] HASŁA] Wejście do funkcji dostępne po naciśnięciu klawisza Na wyświetlaczu kasy powinien pojawić się komunikat [PODAJ (0000~9999)] (0000~9999)] Podajemy nowe hasło i potwierdzamy klawiszem Hasło musi się składać z 4 znaków z zakresu od 0000 do Kontrast Funkcja ta umożliwia dopasowanie intensywności wydruku do potrzeb klienta (jednocześnie zmienia sie prędkość drukowania) drukowania) -% + % Klawiszem lub PLU wybieramy funkcję [KONTRAST] KONTRAST] Wejście do funkcji dostępne po naciśnięciu klawisza UWAGA! Domyślne ustawienie kontrastu wydruku = 1 Dla ustawienia kontrastu wydruku = 1 prędkość wydruku jest najszybsza Na wyświetlaczu kasy powinien pojawić się komunikat [PODAJ (1~9)] (1~9)] Podajemy rodzaj nowej intensywności druku z zakresu 1 do 9i potwierdzamy klawiszem Programowanie funkcji opakowania zwrotne Klawiszem -% + % lub PLU wybieramy funkcję opakowań zwrotnych[opak.zwr] OPAK.ZWR] Na wyświetlaczu kasy powinien pojawić się komunikat [NR.PLU] Podajemy numer wybranego PLU i potwierdzamy klawiszem Na wyświetlaczu kasy powinien pojawić się komunikat [NR.KODU] Podajemy numer kodu paskowego wybranego PLU i potwierdzamy klawiszem 36

37 Na wyświetlaczu kasy powinien pojawić się komunikat [CENA OPAK.] Podajemy cenę opakowania i potwierdzamy klawiszem Przykład: Nr PLU Kod kreskowy Cena opakowania 1 1 2, , , Ustawienia komunikacji z wagą Funkcja ta umożliwia ustawienie typu wagi współpracującej z kasą. Klawiszem -% + % lub PLU wybieramy funkcję [TYP WAGI] WAGI] Wejście do funkcji dostępne po naciśnięciu klawisza Na wyświetlaczu kasy powinien pojawić się komunikat [0:FTP/2400 1:FTP/9600 2:ANGEL] 2:ANGEL] Podajemy parametr odpowiadający typowi używanej wagi z zakresu 0 do 2 i potwierdzamy klawiszem TYPY WAG WSPÓŁPRACUJĄCYCH Z KASĄ MIKRO PLUS Znacznik Rodzaj wagi Prędkość komunikacji 0 FTP FTP ANGEL (CAS) 9600 UWAGA! W celu podłączenia wagi do kasy należy skontaktować się z autoryzowanym serwisem kas Elemis 37

38 2.20. Funkcja obsługi waluty Euro Funkcja ta umożliwia sprawdzenie płatności w walucie Euro w zależności od ustawionego przelicznika walut. Klawiszem -% + % lub PLU wybieramy funkcję [EURO] Wejście do funkcji dostępne po naciśnięciu klawisza Na wyświetlaczu kasy powinien pojawić się komunikat[kurs] Wprowadzamy aktualny kurs waluty i potwierdzamy klawiszem UWAGA! Funkcja ta uruchamia się automatycznie po wprowadzeniu kursu waluty. Realizacja tej funkcji w trakcie sprzedaży odbywa się poprzez podwójne naciśnięcie klawisza SUMA PRZEJ OTW KASY Kasa na wyświetlaczu ukaże wartość paragonu w walucie EURO Następna część instrukcji dotyczy operacji przeprowadzonych w trybie REG. Tryb sprzedaży dostępny jest po wejściu do [TRYB REG], naciskając klawisz PRAC (tak aby wskaźnik wskazywał pozycję REG) REG) (patrz opis wyświetlacza) Znakiem błędu jest symbol Err ukazujący się na wyświetlaczu wraz z towarzyszącym mu sygnałem dźwiękowym błędu, który można skasować wciskając klawisz Znak błędu może wskazywać na nieprawidłową kolejność wciskania klawiszy C lub nie wywołanie wymaganej funkcji. 3. Tryb REG (Sprzedaż) W trybie REG można wykonać następujące operacje: Sprzedaż poprzez uprzednio zaprogramowane działy Sprzedaż poprzez klawisze szybkiej sprzedaży Sprzedaż poprzez PLU Realizowanie sprzedaży towarów z opakowaniem zwrotnym Przyjmowanie opakowań zwrotnych od klientów 38

39 Anulowanie poszczególnych pozycji paragonu Anulowanie całego paragonu Wpłata do kasy, wypłata z kasy Sprzedaż wielokrotna Stosowanie UPUSTU bądź NARZUTU Pobieranie wartości z WAGI Przyjmowanie gotówki oraz wydanie reszty Szybkie sprawdzanie daty, godziny oraz poziomu naładowania akumulatora UWAGA! Ceny sprzedaży podajemy w nowych zł bez przecinka ( w groszach). Kasa samoczynnie po zatwierdzeniu sprzedaży oddziela dwie cyfry od prawej strony jako grosze. Klawisz używany jest do podawania niepełnych ilości Sprzedaż poprzez uprzednio zaprogramowane działy Podajemy cenę a następnie wciskamy klawisz grupy towarowej Przykład: Dokonamy sprzedaży towaru z grupy 1 w cenie 5,50 zł G1 G5 Dokonamy sprzedaży towaru z grupy 5 w cenie 5,50 zł SHIFT G1 G Sprzedaż poprzez klawisze szybkiej sprzedaży Klawiszom grup (G1, G2, G3...G8) możliwe jest przyporządkowanie tzw. szybkiej sprzedaży. Oznacza to, że w ten sposób można realizować sprzedaż konkretnego towaru z ceną zaprogramowaną jedynie po wciśnięciu klawisza grupy (kasa automatycznie kończy paragon płatnością gotówką) UWAGA! Wymaga to zaprogramowania opcji GRUPY w trybie SET 39

40 3.3. Sprzedaż poprzez PLU Sprzedaż poprzez PLU dedykowana jest dla klientów używających skanera kodów kreskowych bądź dla klientów pragnących identyfikować sprzedawany towar dokładniej, precyzyjniej co do nazwy, ceny i przyporządkowania konkretnemu towarowi właściwych opakowań zwrotnych (uprzednio powyższe parametry muszą być zaprogramowane w trybie SET) Realizacja sprzedaży poprzez PLU odbywa się w następujący sposób: Przykład: Sprzedajemy towar o nr 5 z ceną 5,50 zł CENA NR KODU PLU PLU 3.4. Realizowanie sprzedaży towarów z opakowaniem zwrotnym Do określonego PLU można przyporządkować konkretne opakowanie zwrotne wraz z jego wartością, która w momencie sprzedaży towaru automatycznie będzie powiększać wartość całego paragonu i kwoty należnej od klienta. Powiększenie nie powoduje, że sprzedaż opakowania powiększać będzie wartość należnemu urzędowi skarbowemu podatku VAT 3.5. Przyjmowanie opakowań zwrotnych od klientów W celu przyjęcia od klienta opakowania zwrotnego należy wykonać następujące operacje: Przykład: UWAGA! Przyjmujemy opakowanie zwrotne przypisane do kodu nr 1 SHIFT W PŁ K AS W YPŁ K AS NR KODU PLU Operację można wykonać tylko poza paragonem fiskalnym PLU 40

41 3.6. Anulowanie poszczególnych pozycji paragonu W celu anulowania poszczególnych pozycji paragonu należy wykonać następujące operacje: Wciskamy klawisz Wciskamy klawisz SUMA PRZ OTW KASY lub C ANUL Podajemy kwotę, o którą chcemy pomniejszyć konkretną pozycję paragonu Wciskamy klawisz odpowiedniej grupy [G1...G8] lub podajemy z klawiatury numer konkretnego PLU i wciskamy klawisz PLU UWAGA! Jeżeli chcemy anulować więcej niż jedną sztukę ( wcześniej sprzedane na paragonie) to przed zatwierdzeniem klawiszem grupy towarowej lub PLU podajemy ilość x cena jednostkowa. Podanie większych wartości spowoduje błąd na kasie (Błąd 31) UWAGA! Użycie klawisza ANUL bezpośrednio po sprzedaży artykułu spowoduje wycofanie ostatnio sprzedanej pozycji na paragonie 3.7. Anulowanie całego paragonu W celu anulowania całego paragonu należy wykonać następujące operacje: Wciskamy klawisz SUMA PRZ OTW KASY Na wyświetlaczu kasy powinna pojawić się suma ogólna całego paragonu Wprowadzamy 111 z klawiatury numerycznej Paragon kończymy klawiszem ANUL 3.8. Wpłata do kasy, Wypłata z kasy Aby dokonać wpłaty gotówki do kasy należy z klawiatury wprowadzić stosowną kwotę a następnie wciskamy klawisz W PŁ K AS W YPŁ K AS Aby dokonać wypłaty gotówki z kasy należy z klawiatury wprowadzić stosowną kwotę a następnie wciskamy klawisz SHIFT W PŁ K AS W YPŁ K AS 41

42 3.9. Sprzedaż wielokrotna Ta funkcja umożliwia sprzedaż wielokrotną w jednej pozycji paragonu. Np. Sprzedając 12 butelek mleka nie musimy dwunastokrotnie wykonywać sprzedaży poprzez dział czy poprzez PLU Podajemy ilość sztuk sprzedawanego towaru np.:[12] 12] Wciskamy klawisz Wciskamy klawisz odpowiedniego działu bądź właściwe PLU. Przykład: Sprzedajemy 55 sztuk towaru z grupy 1 w cenie 5,50 zł za sztukę G1 G Stosowanie UPUSTU bądź NARZUTU Kasa pozwala na realizowanie upustów i narzutów w stosunku do określonych klientów. W celu udzielenia upustu należy po zrealizowaniu konkretnej pozycji paragonu wykonać następującą operację: Upust: Udzielamy upustu w wysokości 3% od sprzedanego artykułu 3 -% + % Narzut: Dokonujemy narzutu w wysokości 3% do sprzedanego artykułu 3 SHIFT -% + % Klawisze CZEK i KREDYT Jeżeli płatność ma być realizowana za pomocą karty płatniczej bądź za pomocą karty kredytowej po wybiciu wszystkich pozycji paragonu należy użyć klawisza KRED CZEK Jeżeli płatność ma być realizowana za pomocą czeku po wybiciu wszystkich pozycji paragonu używamy klawiszy SHIFT KRED CZEK Pobieranie wartości z wagi Kasa wyposażona jest w opcję współpracy z wagą po wciśnięciu klawisza współpracującej z kasą SHIFT nastąpi pobranie danych z wagi 42
