CHARAKTERYSTYKA SYSTEMU BMS...5. PROJEKT WYKONAWCZY SYSTEM ZARZĄDZANIA BUDYNKIEM Str. 1

Wielkość: px
Rozpocząć pokaz od strony:

Download "CHARAKTERYSTYKA SYSTEMU BMS...5. PROJEKT WYKONAWCZY SYSTEM ZARZĄDZANIA BUDYNKIEM Str. 1"

Transkrypt

1 Spis treści PRZEDMIOT I ZAKRES OPRACOWANIA...3 PODSTAWA PRAWNA OPRACOWANIA, ZAKRES...3 OPIS PROJEKTOWANEGO SYSTEMU...3 WIZUALIZACJA BUDYNKU...4 WSTĘP...4 CHARAKTERYSTYKA SYSTEMU BMS...5 WŁAŚCIWOŚCI DOTYCZĄCE POSZCZEGÓLNYCH SKŁADNIKÓW SYSTEMU...6 SYSTEM OPERACYJNY...8 MENADŻER BAZY DANYCH...8 GRAFICZNY INTERFEJS OPERATORA...8 SYSTEM KONTROLI DOSTĘPU...8 SYSTEM OBSŁUGI ALARMÓW...9 SYSTEM SYNCHRONIZACJI CZASU...10 MODUŁ REJESTRACJI DANYCH BIEŻĄCYCH I HISTORYCZNYCH...10 EDYCJA WYKRESÓW...11 EDYCJA RAPORTÓW...11 Spis załączników DECYZJA MGR INŻ. PIOTR MARKOWSKI, ZAP/0218/POE/11...ZAŁĄCZNIK 1 ZAŚWIADCZENIE MGR INŻ. PIOTR MARKOWSKI, ZAP/IE/0278/2011 DECYZJA MGR INŻ. MARIUSZ PIĄTKOWSKI, ZAP/0125/PWOE/11...ZAŁĄCZNIK 2 ZAŚWIADCZENIE MGR INŻ. MARIUSZ PIĄTKOWSKI, ZAP/IE/0165/11 KARTY KATALOGOWE... ZAŁĄCZNIK 3 ZESTAWIENIE MATERIAŁÓW... ZAŁĄCZNIK 4 Spis rysunków SCHEMAT SYSTEMU BMS... RYSUNEK BMS 1 SCHEMAT POŁĄCZEŃ BMS TP-1, TP RYSUNEK BMS 2 SCHEMAT POŁĄCZEŃ BMS TP-2.2, TP RYSUNEK BMS 3 SCHEMAT POŁĄCZEŃ BMS TP-3.2, TP RYSUNEK BMS 4 SCHEMAT POŁĄCZEŃ BMS TP-3.4, TP RYSUNEK BMS 5 SCHEMAT POŁĄCZEŃ BMS TP-3.6, TP-3.7, TW-6...RYSUNEK BMS 6 SCHEMAT POŁĄCZEŃ BMS TPI-1, TP RYSUNEK BMS 7 SCHEMAT POŁĄCZEŃ BMS TPI-3.2, TPI RYSUNEK BMS 8 Str. 1

2 SCHEMAT POŁĄCZEŃ BMS RG1 TK1, RG2 TK2...RYSUNEK BMS 9 RZUT SYSTEMU BMS SZKOŁA, PARTER 1/3...RYSUNEK BMS 10 RZUT SYSTEMU BMS ŚWIETLICA I PRZEDSZKOLE, PATER 2/3...RYSUNEK BMS 11 RZUT SYSTEMU BMS SZKOŁA, PARTER 3/3...RYSUNEK BMS 12 RZUT SYSTEMU BMS SZKOŁA, PIĘTRO 1/2...RYSUNEK BMS 13 RZUT SYSTEMU BMS SZKOŁA, PIĘTRO 2/2...RYSUNEK BMS 14 RZUT SYSTEMU BMS DACH 1/2... RYSUNEK BMS 15 RZUT SYSTEMU BMS DACH 2/2... RYSUNEK BMS 16 Str.2

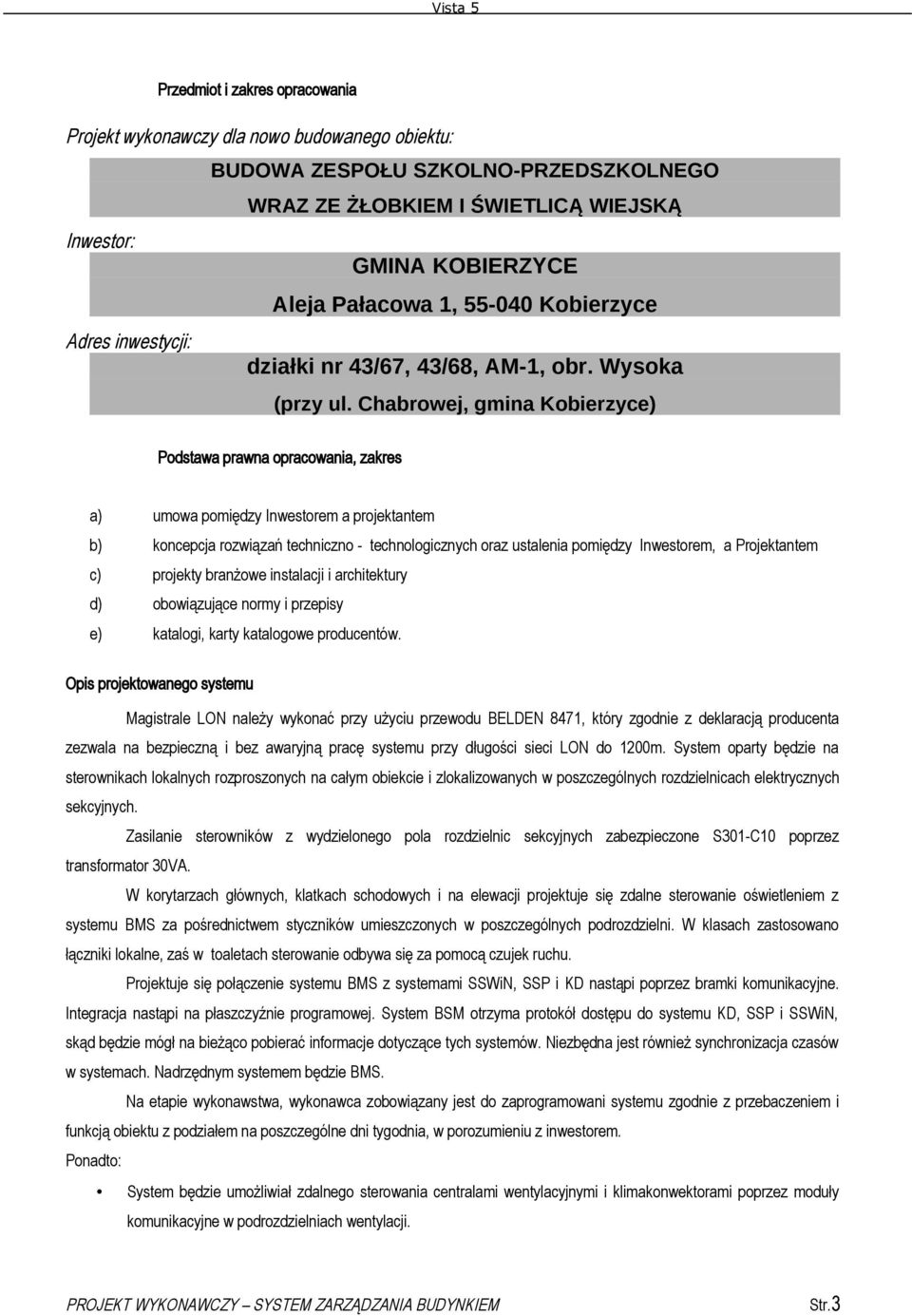

3 Przedmiot i zakres opracowania Projekt wykonawczy dla nowo budowanego obiektu: BUDOWA ZESPOŁU SZKOLNO-PRZEDSZKOLNEGO WRAZ ZE ŻŁOBKIEM I ŚWIETLICĄ WIEJSKĄ Inwestor: GMINA KOBIERZYCE Aleja Pałacowa 1, Kobierzyce Adres inwestycji: działki nr 43/67, 43/68, AM-1, obr. Wysoka (przy ul. Chabrowej, gmina Kobierzyce) Podstawa prawna opracowania, zakres a) umowa pomiędzy Inwestorem a projektantem b) koncepcja rozwiązań techniczno - technologicznych oraz ustalenia pomiędzy Inwestorem, a Projektantem c) projekty branżowe instalacji i architektury d) obowiązujące normy i przepisy e) katalogi, karty katalogowe producentów. Opis projektowanego systemu Magistrale LON należy wykonać przy użyciu przewodu BELDEN 8471, który zgodnie z deklaracją producenta zezwala na bezpieczną i bez awaryjną pracę systemu przy długości sieci LON do 1200m. System oparty będzie na sterownikach lokalnych rozproszonych na całym obiekcie i zlokalizowanych w poszczególnych rozdzielnicach elektrycznych sekcyjnych. Zasilanie sterowników z wydzielonego pola rozdzielnic sekcyjnych zabezpieczone S301-C10 poprzez transformator 30VA. W korytarzach głównych, klatkach schodowych i na elewacji projektuje się zdalne sterowanie oświetleniem z systemu BMS za pośrednictwem styczników umieszczonych w poszczególnych podrozdzielni. W klasach zastosowano łączniki lokalne, zaś w toaletach sterowanie odbywa się za pomocą czujek ruchu. Projektuje się połączenie systemu BMS z systemami SSWiN, SSP i KD nastąpi poprzez bramki komunikacyjne. Integracja nastąpi na płaszczyźnie programowej. System BSM otrzyma protokół dostępu do systemu KD, SSP i SSWiN, skąd będzie mógł na bieżąco pobierać informacje dotyczące tych systemów. Niezbędna jest również synchronizacja czasów w systemach. Nadrzędnym systemem będzie BMS. Na etapie wykonawstwa, wykonawca zobowiązany jest do zaprogramowani systemu zgodnie z przebaczeniem i funkcją obiektu z podziałem na poszczególne dni tygodnia, w porozumieniu z inwestorem. Ponadto: System będzie umożliwiał zdalnego sterowania centralami wentylacyjnymi i klimakonwektorami poprzez moduły komunikacyjne w podrozdzielniach wentylacji. Str.3

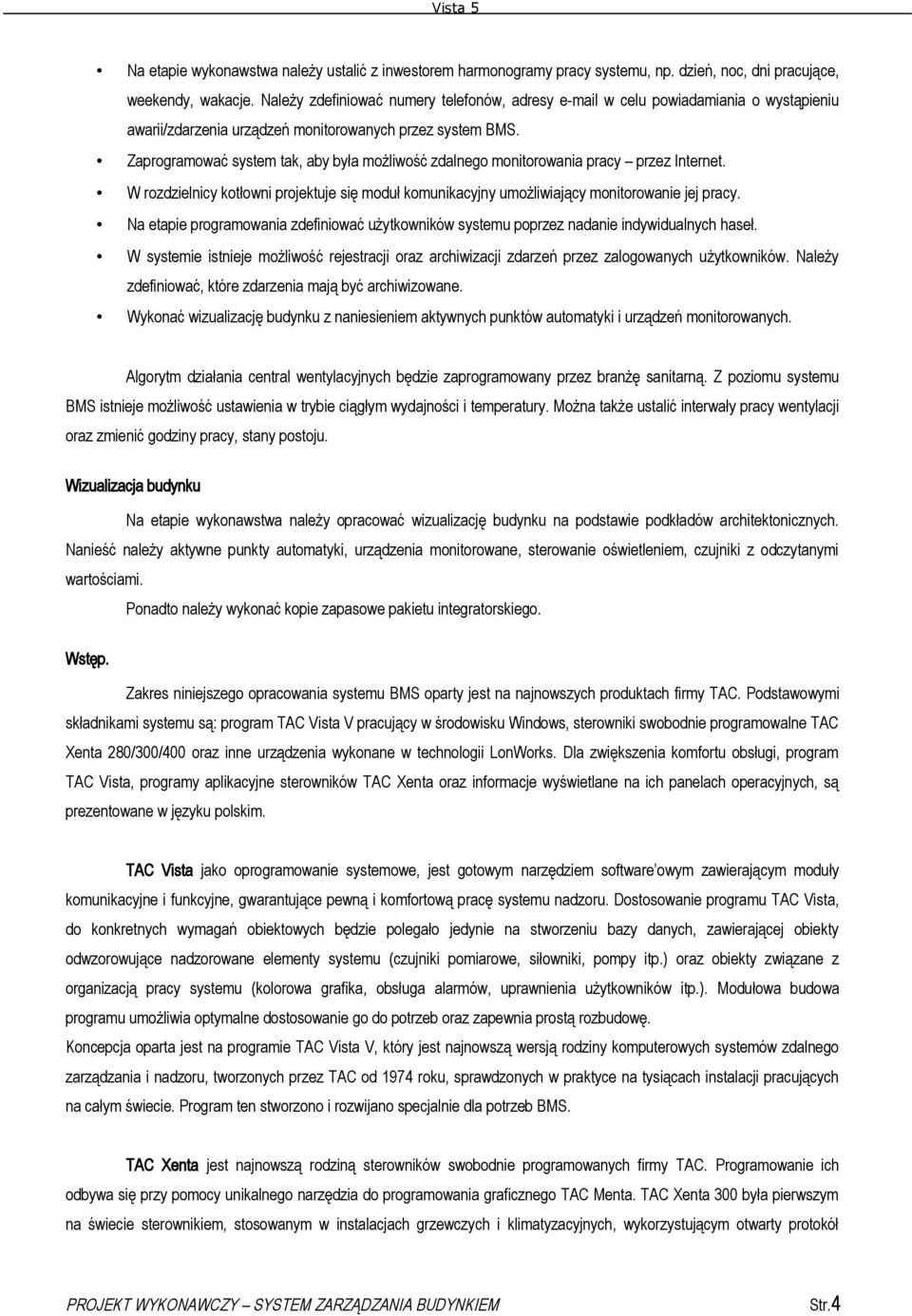

4 Na etapie wykonawstwa należy ustalić z inwestorem harmonogramy pracy systemu, np. dzień, noc, dni pracujące, weekendy, wakacje. Należy zdefiniować numery telefonów, adresy w celu powiadamiania o wystąpieniu awarii/zdarzenia urządzeń monitorowanych przez system BMS. Zaprogramować system tak, aby była możliwość zdalnego monitorowania pracy przez Internet. W rozdzielnicy kotłowni projektuje się moduł komunikacyjny umożliwiający monitorowanie jej pracy. Na etapie programowania zdefiniować użytkowników systemu poprzez nadanie indywidualnych haseł. W systemie istnieje możliwość rejestracji oraz archiwizacji zdarzeń przez zalogowanych użytkowników. Należy zdefiniować, które zdarzenia mają być archiwizowane. Wykonać wizualizację budynku z naniesieniem aktywnych punktów automatyki i urządzeń monitorowanych. Algorytm działania central wentylacyjnych będzie zaprogramowany przez branżę sanitarną. Z poziomu systemu BMS istnieje możliwość ustawienia w trybie ciągłym wydajności i temperatury. Można także ustalić interwały pracy wentylacji oraz zmienić godziny pracy, stany postoju. Wizualizacja budynku Na etapie wykonawstwa należy opracować wizualizację budynku na podstawie podkładów architektonicznych. Nanieść należy aktywne punkty automatyki, urządzenia monitorowane, sterowanie oświetleniem, czujniki z odczytanymi wartościami. Ponadto należy wykonać kopie zapasowe pakietu integratorskiego. Wstęp. Zakres niniejszego opracowania systemu BMS oparty jest na najnowszych produktach firmy TAC. Podstawowymi składnikami systemu są: program TAC Vista V pracujący w środowisku Windows, sterowniki swobodnie programowalne TAC Xenta 280/300/400 oraz inne urządzenia wykonane w technologii LonWorks. Dla zwiększenia komfortu obsługi, program TAC Vista, programy aplikacyjne sterowników TAC Xenta oraz informacje wyświetlane na ich panelach operacyjnych, są prezentowane w języku polskim. TAC Vista jako oprogramowanie systemowe, jest gotowym narzędziem software owym zawierającym moduły komunikacyjne i funkcyjne, gwarantujące pewną i komfortową pracę systemu nadzoru. Dostosowanie programu TAC Vista, do konkretnych wymagań obiektowych będzie polegało jedynie na stworzeniu bazy danych, zawierającej obiekty odwzorowujące nadzorowane elementy systemu (czujniki pomiarowe, siłowniki, pompy itp.) oraz obiekty związane z organizacją pracy systemu (kolorowa grafika, obsługa alarmów, uprawnienia użytkowników itp.). Modułowa budowa programu umożliwia optymalne dostosowanie go do potrzeb oraz zapewnia prostą rozbudowę. Koncepcja oparta jest na programie TAC Vista V, który jest najnowszą wersją rodziny komputerowych systemów zdalnego zarządzania i nadzoru, tworzonych przez TAC od 1974 roku, sprawdzonych w praktyce na tysiącach instalacji pracujących na całym świecie. Program ten stworzono i rozwijano specjalnie dla potrzeb BMS. TAC Xenta jest najnowszą rodziną sterowników swobodnie programowanych firmy TAC. Programowanie ich odbywa się przy pomocy unikalnego narzędzia do programowania graficznego TAC Menta. TAC Xenta 300 była pierwszym na świecie sterownikiem, stosowanym w instalacjach grzewczych i klimatyzacyjnych, wykorzystującym otwarty protokół Str.4

5 komunikacji standardu LonWorks. Modułowa budowa sterowników pozwala na optymalne dopasowanie ich konfiguracji do potrzeb oraz zapewnia prostą rozbudowę. Do lokalnej obsługi sterowników wykorzystuje się panele operatorów. Ich prosta obsługa oraz duży podświetlany wyświetlacz, z tekstami w języku polskim, czyni go bardzo przyjaznym dla użytkowników. Pierwsza Charakterystyka systemu BMS zawiera opis rozwiązań oraz dane techniczne oferowanych urządzeń. Wszystkie opisane rozwiązania bazują na ogólnie dostępnych standardach światowych: LonWorks, TCP/IP OPC Server, MS Windows. Oznacza to, że firma TAC nie oferuje własnych zamkniętych rozwiązań fabrycznych, które skazywałyby przyszłego użytkownika na stosowanie urządzeń i oprogramowania jednego producenta. Zastosowany w sterownikach TAC Xenta standard komunikacji LonWorks umożliwia podłączenie do wspólnej sieci urządzeń różnych producentów. Dynamiczny rozwój międzynarodowej organizacji LonMark, zrzeszającej setki producentów, gwarantuje dostęp do szerokiego asortymentu urządzeń pracujących w standardzie LonWorks. Członkami tej organizacji jest większość producentów urządzeń stosowanych w klimatyzacji i ciepłownictwie. Obecnie dostępne są na rynku: sterowniki, przetworniki częstotliwości, liczniki ciepła, przystosowane do komunikacji w standardzie LonWorks. Zaoferowany program TAC Vista wyposażony jest w moduł komunikacyjny umożliwiający bezpośrednie zarządzanie urządzeniami wykorzystującymi standard komunikacji LonWorks. Przedstawione wyżej właściwości decydują o otwartości systemu. Oznacza to, że nie tylko dzisiaj, ale również w przyszłości, będzie on mógł być rozbudowywany, bez dodatkowych nakładów związanych z dopasowaniem protokołów komunikacyjnych dołączanych urządzeń. Koszt opracowania programów tłumaczących różne protokoły komunikacyjne (drver) dla indywidualnych urządzeń jest bardzo wysoki. CHARAKTERYSTYKA SYSTEMU BMS Podstawowe elementy: a) Stanowiska operatorów oparte o komputery klasy PC, wraz z oprogramowaniem graficznym umożliwiające równorzędny dostęp do wszystkich sterowanych i monitorowanych punktów, funkcjonujące jako podstawowy interfejs operatora do systemu BMS. Oprogramowanie stanowisk operatorów TAC Vista V umożliwia pracę w lokalnej sieci LAN (Local Area Network), jak również pracę z oddalonymi sieciami LAN poprzez publiczne łącza telefonii cyfrowej (ISDN) lub Internet. Program TAC Vista V umożliwia wykorzystanie sieci Internet na poziomie stanowisk operatorów. W tym celu należy zainstalować w sieci oprogramowanie TAC Vista V Web Server oraz TAC Vista V Webstation. Umożliwia ono dostęp do zasobów na dowolnym stanowisku operatora z dowolnej przeglądarki internetowej np. Internet Explorer. Podstawową zaletą proponowanego rozwiązania jest możliwość wykorzystania istniejących grafik z bazy danych i udostępnienie ich w Internecie. Str.5

6 System TAC Vista daje również możliwość współpracy z urządzeniami innych producentów poprzez standardowe mechanizmy wymiany danych na poziomie stanowisk komputerowych: OPC (OLE for Process Control jest to otwarty standard wymiany informacji stosowany w przemyśle przez wiele firm oraz DDE (DDE Dynamic Data Exchange standard wymiany informacji między programami Microsoft). TAC Vista posiada strukturę modułową, bez ograniczenia liczby podłączanych punktów, umożliwiającą optymalne dostosowanie go do własnych potrzeb oraz zapewniającą prostą rozbudowę. b) Swobodnie programowalne sterowniki cyfrowe TAC Xenta 280/300/401, bezpośrednio sprzężone z aparaturą obiektową (np. czujniki pomiarowe, siłowniki klap i zaworów, napędy pomp, wentylatorów, itp.) służące do sterowania i kontroli urządzeń w źródłach ciepła, instalacji wentylacyjnoklimatyzacyjnych i grzewczych, zarządzania energią oraz sterowania i monitorowania innych urządzeń technicznych w budynku. Właściwości dotyczące poszczególnych składników systemu a) Stanowiska operatorskie - wymagania sprzętowe. W pomieszczeniu portierni (pom. 0.75) projektuje się stanowisko operatorskie. Składać się będzie z komputera klasy PC wyposażonego w oprogramowanie TAC Vista. b) Sterowniki cyfrowe. Sterowniki TAC Xenta 280/300/401 są oparte o mikroprocesor z systemem operacyjnym przechowywanym w nieulotnej pamięci EPROM o pojemności minimum 64 Kbytes. Program aplikacyjny i dane są przechowywane w nieulotnej pamięci zapisywalnej FLASH EPROM, celem umożliwienia prostych uzupełnień i zmian w trakcie Str.6

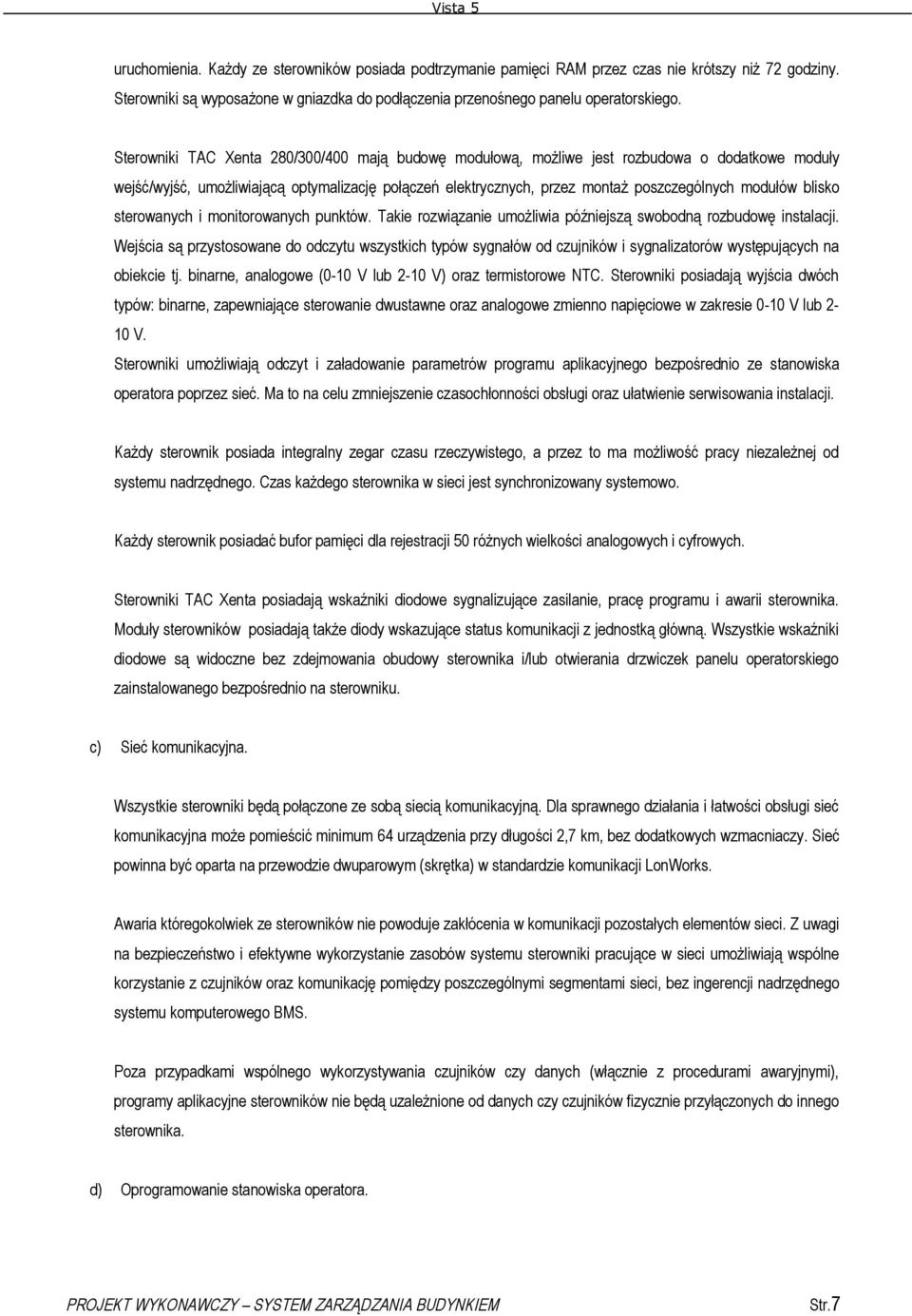

7 uruchomienia. Każdy ze sterowników posiada podtrzymanie pamięci RAM przez czas nie krótszy niż 72 godziny. Sterowniki są wyposażone w gniazdka do podłączenia przenośnego panelu operatorskiego. Sterowniki TAC Xenta 280/300/400 mają budowę modułową, możliwe jest rozbudowa o dodatkowe moduły wejść/wyjść, umożliwiającą optymalizację połączeń elektrycznych, przez montaż poszczególnych modułów blisko sterowanych i monitorowanych punktów. Takie rozwiązanie umożliwia późniejszą swobodną rozbudowę instalacji. Wejścia są przystosowane do odczytu wszystkich typów sygnałów od czujników i sygnalizatorów występujących na obiekcie tj. binarne, analogowe (0-10 V lub 2-10 V) oraz termistorowe NTC. Sterowniki posiadają wyjścia dwóch typów: binarne, zapewniające sterowanie dwustawne oraz analogowe zmienno napięciowe w zakresie 0-10 V lub 2-10 V. Sterowniki umożliwiają odczyt i załadowanie parametrów programu aplikacyjnego bezpośrednio ze stanowiska operatora poprzez sieć. Ma to na celu zmniejszenie czasochłonności obsługi oraz ułatwienie serwisowania instalacji. Każdy sterownik posiada integralny zegar czasu rzeczywistego, a przez to ma możliwość pracy niezależnej od systemu nadrzędnego. Czas każdego sterownika w sieci jest synchronizowany systemowo. Każdy sterownik posiadać bufor pamięci dla rejestracji 50 różnych wielkości analogowych i cyfrowych. Sterowniki TAC Xenta posiadają wskaźniki diodowe sygnalizujące zasilanie, pracę programu i awarii sterownika. Moduły sterowników posiadają także diody wskazujące status komunikacji z jednostką główną. Wszystkie wskaźniki diodowe są widoczne bez zdejmowania obudowy sterownika i/lub otwierania drzwiczek panelu operatorskiego zainstalowanego bezpośrednio na sterowniku. c) Sieć komunikacyjna. Wszystkie sterowniki będą połączone ze sobą siecią komunikacyjną. Dla sprawnego działania i łatwości obsługi sieć komunikacyjna może pomieścić minimum 64 urządzenia przy długości 2,7 km, bez dodatkowych wzmacniaczy. Sieć powinna być oparta na przewodzie dwuparowym (skrętka) w standardzie komunikacji LonWorks. Awaria któregokolwiek ze sterowników nie powoduje zakłócenia w komunikacji pozostałych elementów sieci. Z uwagi na bezpieczeństwo i efektywne wykorzystanie zasobów systemu sterowniki pracujące w sieci umożliwiają wspólne korzystanie z czujników oraz komunikację pomiędzy poszczególnymi segmentami sieci, bez ingerencji nadrzędnego systemu komputerowego BMS. Poza przypadkami wspólnego wykorzystywania czujników czy danych (włącznie z procedurami awaryjnymi), programy aplikacyjne sterowników nie będą uzależnione od danych czy czujników fizycznie przyłączonych do innego sterownika. d) Oprogramowanie stanowiska operatora. Str.7

8 Program na stanowisku operatora TAC Vista V ma formę narzędzia umożliwiającego budowę bazy danych oraz umożliwia dostosowanie funkcji zarządzających zasobami fizycznymi do aktualnych instalacji BMS. Oprogramowanie stanowiska operatora składać się będzie z następujących elementów: - systemu operacyjnego; - menadżera bazy danych; - graficznego interfejsu operatora; - system kontroli dostępu; - systemu obsługi alarmów; - systemu synchronizacji czasu; - modułu rejestracji danych bieżących i historycznych; - edycja wykresów; - edycja raportów. System operacyjny System operacyjny działający w czasie rzeczywistym powinien zapewniać wielozadaniową, współbieżną realizację wielu programów. Zalecane z uwagi na swoją popularność jest środowisko Windows XP lub Vista. W celu ograniczenia ilości komunikatów przesyłanych w sieci stanowisk operatorów oraz zapewnienia poufności danych, system powinien dysponować mechanizmem udostępniania zasobów sieci tylko wybranym użytkownikom. Menadżer bazy danych Menadżer bazy danych umożliwia zarządzanie wszystkimi obiektami odzwierciedlającymi zasoby fizyczne systemu. Umożliwia dodawanie i usuwanie składników bazy danych bez uszczerbku dla istniejących rekordów danych. Ponadto powinien zapewniać automatyczne tworzenie okresowych kopii bezpieczeństwa bazy danych. Graficzny interfejs operatora Graficzny interfejs operatora zapewnia dynamiczny dostęp do monitorowanych parametrów technologicznych systemu, umożliwia ich modyfikowanie oraz zdalne sterowanie urządzeń technologicznych za pomocą hierarchicznie powiązanych grafik. Podstawowym narzędziem interfejsu operatora jest mysz komputerowa i klawiatura oraz ekran monitora PC. System kontroli dostępu Str.8

9 System kontroli dostępu umożliwia korzystanie z systemu BMS tylko osobom upoważnionym. Aby rozpocząć pracę w systemie operator musi podać swoje dane identyfikacyjne i hasło. Administrator systemu powinien ma możliwość określenia, dla każdego operatora osobno, odpowiedniego zakresu uprawnień. Indywidualne zakresy uprawnień mają umożliwiać dobrze zorganizowaną współpracę pomiędzy zarządzającym systemem, operatorami i innymi użytkownikami. Uprawnienia operatora określają jego możliwości w zakresie wykonywania określonych operacji i poleceń w systemie. Przykładowa lista uprawnień operatora może obejmować następujące możliwości: - może tylko oglądać; - zmieniać obiekty; - dodawać obiekty; - usuwać obiekty; - forsować tryby pracy urządzeń; - blokować alarmy. Uprawnienia operatora systemu umożliwiają zdefiniowanie, jakimi obiektami systemu może zarządzać dany operator i jakie kategorie obiektów będą wyświetlane na jego stanowisku. Przy podziale systemu na różne kategorie (źródła ciepła, ogrzewanie, klimatyzacja, oświetlenie itp.), system umożliwia przydzielenie zarządzania poszczególnych części systemu różnym grupom użytkowników. Wylogowanie się z systemu odbywa się: przez samego operatora lub automatycznie. System obsługi alarmów Oprogramowanie systemu zdalnego nadzoru i sterowania przekazuje operatorowi wszystkie alarmy generowane w urządzeniach na obiektach oraz wszystkie komunikaty awaryjne generowane w systemie. Alarm informuje operatora systemu o niedozwolonej zmianie stanu monitorowanych parametrów. Wielkość sygnału jest porównywana z zadanymi wartościami granicznymi i w przypadku ich przekroczenia, następuje automatyczne generowanie alarmu. Alarm może być generowany z określonym opóźnieniem, zabezpieczającym przed zbędnym generowaniem alarmów przy chwilowych przekroczeniach wartości granicznych. System TAC Vista V posiada możliwość buforowania wszystkich alarmów zgłaszanych jednocześnie. Obsługa alarmów jest aktywna zarówno w przypadku pracy operatora w systemie, jaki i po jego wylogowaniu. Komunikaty alarmowe są wyświetlane w osobnym okienku dialogowym i zawierają następujące informacje: - identyfikator alarmu; - datę i czas wystąpienia; - opis alarmu. W celu uniknięcia wielokrotnego wystąpienia tego samego alarmu w krótkim okresie czasu, istnieje możliwość blokowania powtarzających się alarmów. Str.9

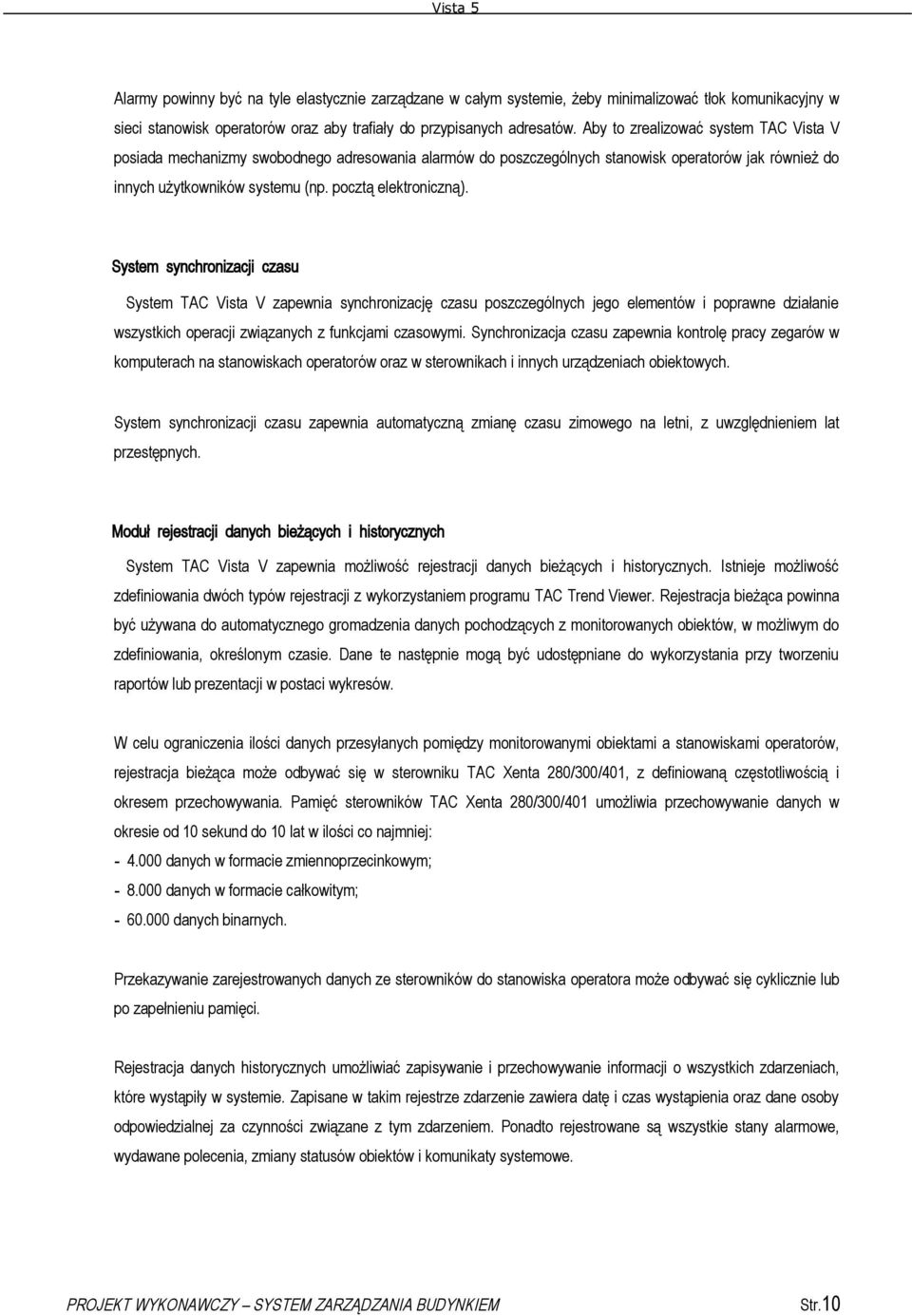

10 Alarmy powinny być na tyle elastycznie zarządzane w całym systemie, żeby minimalizować tłok komunikacyjny w sieci stanowisk operatorów oraz aby trafiały do przypisanych adresatów. Aby to zrealizować system TAC Vista V posiada mechanizmy swobodnego adresowania alarmów do poszczególnych stanowisk operatorów jak również do innych użytkowników systemu (np. pocztą elektroniczną). System synchronizacji czasu System TAC Vista V zapewnia synchronizację czasu poszczególnych jego elementów i poprawne działanie wszystkich operacji związanych z funkcjami czasowymi. Synchronizacja czasu zapewnia kontrolę pracy zegarów w komputerach na stanowiskach operatorów oraz w sterownikach i innych urządzeniach obiektowych. System synchronizacji czasu zapewnia automatyczną zmianę czasu zimowego na letni, z uwzględnieniem lat przestępnych. Moduł rejestracji danych bieżących i historycznych System TAC Vista V zapewnia możliwość rejestracji danych bieżących i historycznych. Istnieje możliwość zdefiniowania dwóch typów rejestracji z wykorzystaniem programu TAC Trend Viewer. Rejestracja bieżąca powinna być używana do automatycznego gromadzenia danych pochodzących z monitorowanych obiektów, w możliwym do zdefiniowania, określonym czasie. Dane te następnie mogą być udostępniane do wykorzystania przy tworzeniu raportów lub prezentacji w postaci wykresów. W celu ograniczenia ilości danych przesyłanych pomiędzy monitorowanymi obiektami a stanowiskami operatorów, rejestracja bieżąca może odbywać się w sterowniku TAC Xenta 280/300/401, z definiowaną częstotliwością i okresem przechowywania. Pamięć sterowników TAC Xenta 280/300/401 umożliwia przechowywanie danych w okresie od 10 sekund do 10 lat w ilości co najmniej: danych w formacie zmiennoprzecinkowym; danych w formacie całkowitym; danych binarnych. Przekazywanie zarejestrowanych danych ze sterowników do stanowiska operatora może odbywać się cyklicznie lub po zapełnieniu pamięci. Rejestracja danych historycznych umożliwiać zapisywanie i przechowywanie informacji o wszystkich zdarzeniach, które wystąpiły w systemie. Zapisane w takim rejestrze zdarzenie zawiera datę i czas wystąpienia oraz dane osoby odpowiedzialnej za czynności związane z tym zdarzeniem. Ponadto rejestrowane są wszystkie stany alarmowe, wydawane polecenia, zmiany statusów obiektów i komunikaty systemowe. Str.10

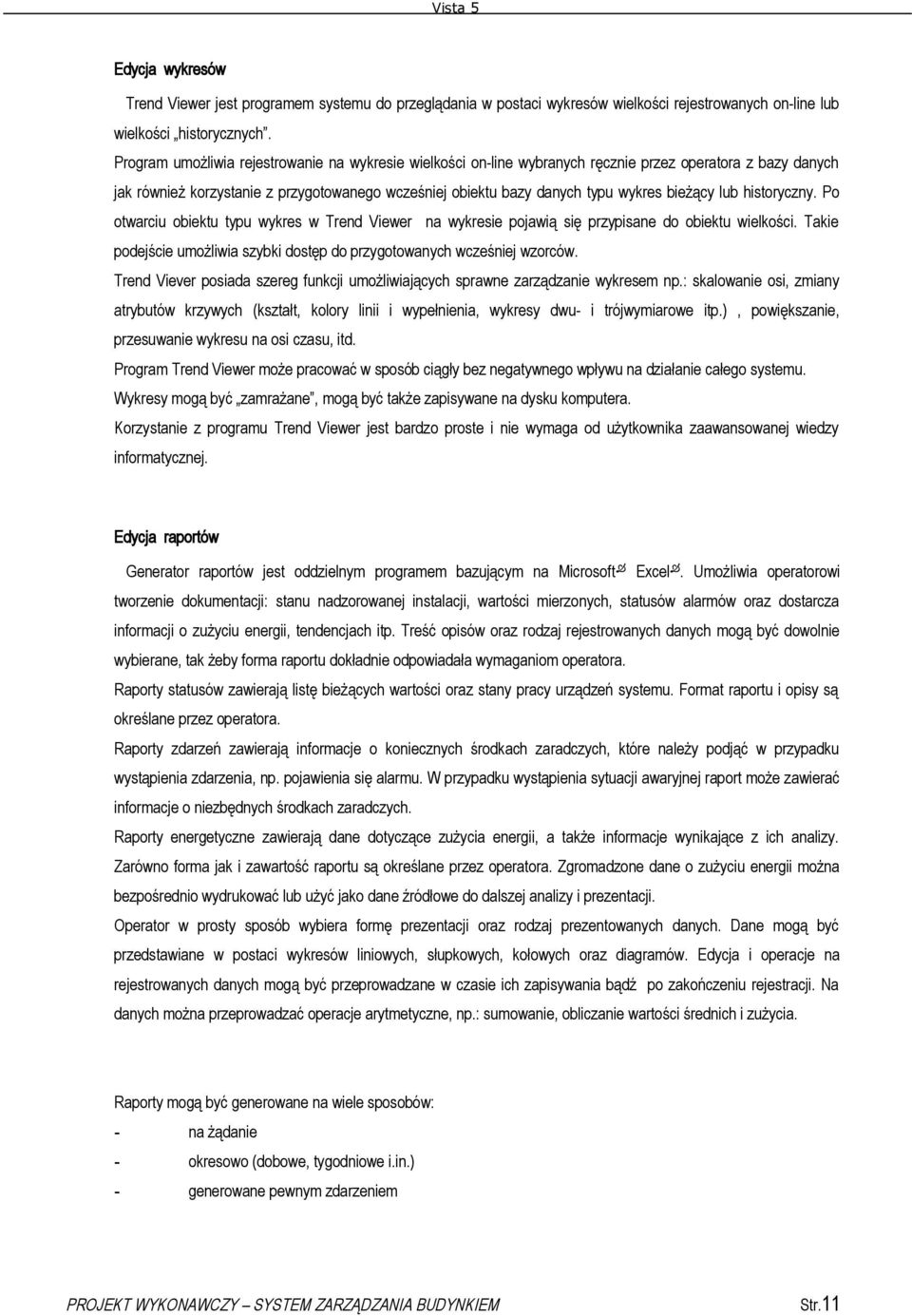

11 Edycja wykresów Trend Viewer jest programem systemu do przeglądania w postaci wykresów wielkości rejestrowanych on-line lub wielkości historycznych. Program umożliwia rejestrowanie na wykresie wielkości on-line wybranych ręcznie przez operatora z bazy danych jak również korzystanie z przygotowanego wcześniej obiektu bazy danych typu wykres bieżący lub historyczny. Po otwarciu obiektu typu wykres w Trend Viewer na wykresie pojawią się przypisane do obiektu wielkości. Takie podejście umożliwia szybki dostęp do przygotowanych wcześniej wzorców. Trend Viever posiada szereg funkcji umożliwiających sprawne zarządzanie wykresem np.: skalowanie osi, zmiany atrybutów krzywych (kształt, kolory linii i wypełnienia, wykresy dwu- i trójwymiarowe itp.), powiększanie, przesuwanie wykresu na osi czasu, itd. Program Trend Viewer może pracować w sposób ciągły bez negatywnego wpływu na działanie całego systemu. Wykresy mogą być zamrażane, mogą być także zapisywane na dysku komputera. Korzystanie z programu Trend Viewer jest bardzo proste i nie wymaga od użytkownika zaawansowanej wiedzy informatycznej. Edycja raportów Generator raportów jest oddzielnym programem bazującym na Microsoft Excel. Umożliwia operatorowi tworzenie dokumentacji: stanu nadzorowanej instalacji, wartości mierzonych, statusów alarmów oraz dostarcza informacji o zużyciu energii, tendencjach itp. Treść opisów oraz rodzaj rejestrowanych danych mogą być dowolnie wybierane, tak żeby forma raportu dokładnie odpowiadała wymaganiom operatora. Raporty statusów zawierają listę bieżących wartości oraz stany pracy urządzeń systemu. Format raportu i opisy są określane przez operatora. Raporty zdarzeń zawierają informacje o koniecznych środkach zaradczych, które należy podjąć w przypadku wystąpienia zdarzenia, np. pojawienia się alarmu. W przypadku wystąpienia sytuacji awaryjnej raport może zawierać informacje o niezbędnych środkach zaradczych. Raporty energetyczne zawierają dane dotyczące zużycia energii, a także informacje wynikające z ich analizy. Zarówno forma jak i zawartość raportu są określane przez operatora. Zgromadzone dane o zużyciu energii można bezpośrednio wydrukować lub użyć jako dane źródłowe do dalszej analizy i prezentacji. Operator w prosty sposób wybiera formę prezentacji oraz rodzaj prezentowanych danych. Dane mogą być przedstawiane w postaci wykresów liniowych, słupkowych, kołowych oraz diagramów. Edycja i operacje na rejestrowanych danych mogą być przeprowadzane w czasie ich zapisywania bądź po zakończeniu rejestracji. Na danych można przeprowadzać operacje arytmetyczne, np.: sumowanie, obliczanie wartości średnich i zużycia. Raporty mogą być generowane na wiele sposobów: - na żądanie - okresowo (dobowe, tygodniowe i.in.) - generowane pewnym zdarzeniem Str.11

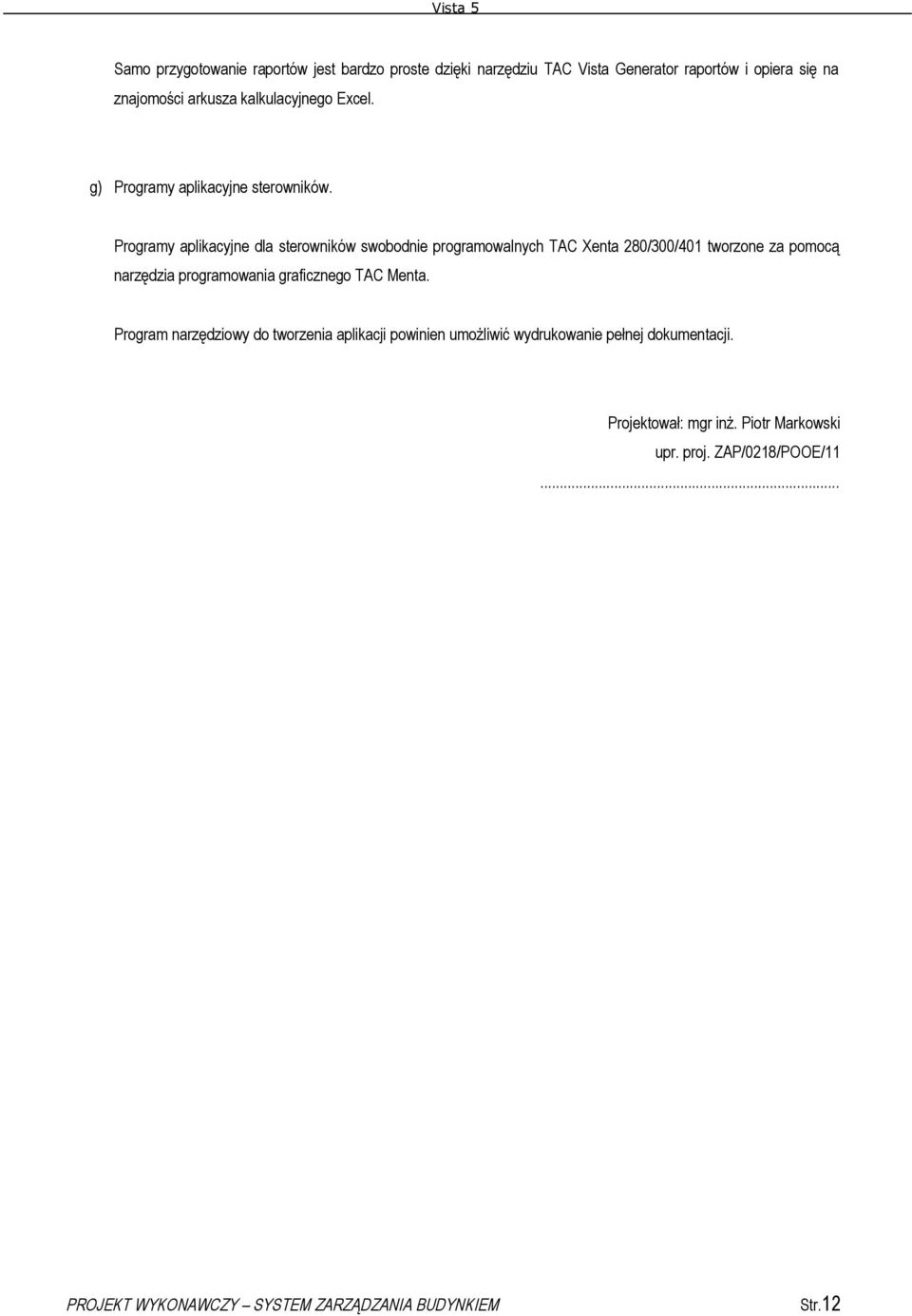

12 Samo przygotowanie raportów jest bardzo proste dzięki narzędziu TAC Vista Generator raportów i opiera się na znajomości arkusza kalkulacyjnego Excel. g) Programy aplikacyjne sterowników. Programy aplikacyjne dla sterowników swobodnie programowalnych TAC Xenta 280/300/401 tworzone za pomocą narzędzia programowania graficznego TAC Menta. Program narzędziowy do tworzenia aplikacji powinien umożliwić wydrukowanie pełnej dokumentacji. Projektował: mgr inż. Piotr Markowski upr. proj. ZAP/0218/POOE/11... Str.12
