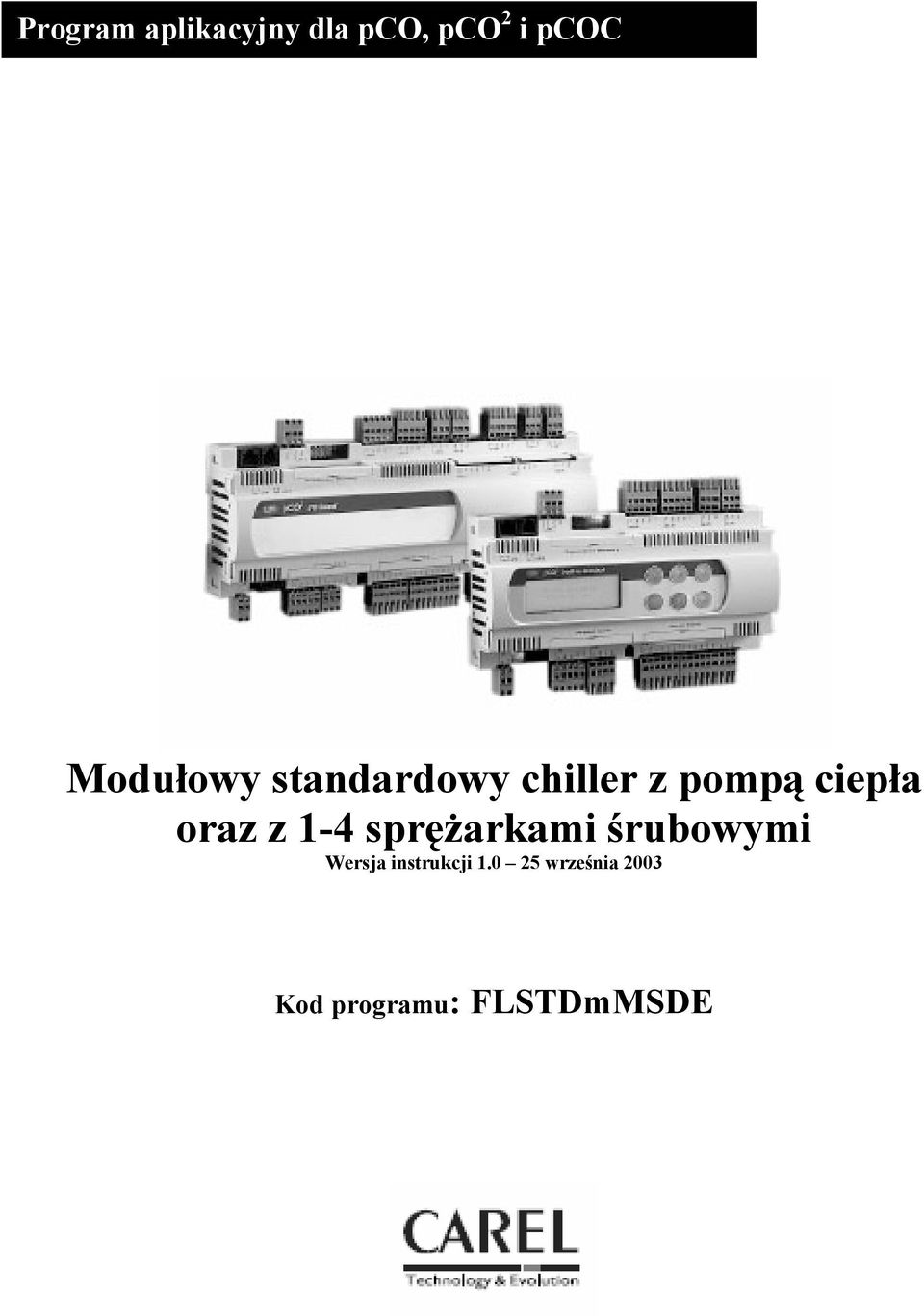

1 Program aplikacyjny dla pco, pco i pcoc Modułowy standardowy chiller z pompą ciepła oraz z 1-4 sprężarkami śrubowymi Wersja instrukcji września 00 Kod programu: FLSTDmMSDE

2 Chcemy zaoszczędzić Twój czas i pieniądze! Gwarantujemy, że przeczytanie niniejszej instrukcji zapewni prawidłowe zainstalowanie oraz bezpieczne użytkowanie opisanego produktu. WAŻNE UWAGI ZANIM PRZYSTĄPISZ DO INSTALOWANIA LUB WYKONYWANIA INNYCH CZYNNOŚCI PRZY URZĄDZENIU, UWAŻNIE PRZECZYTAJ I ZASTOSUJ SIĘ DO INSTRUKCJI ZAWARTYCH W TYM PRZEWODNIKU. Urządzenie dla którego przeznaczone jest opisane oprogramowanie, zostało zaprojektowane do pracy dla określonych celów i nie będzie stwarzało zagrożenia, pod warunkiem że: instalacja, programowanie, obsługa, oraz serwisowanie będzie dokonywane przez wykwalifikowaną obsługę i zgodnie z niniejszą instrukcją; przestrzegane są wszystkie warunki opisane w instrukcji instalowania i użytkowania. Wszelkie inne zastosowania oraz modyfikacje urządzenia, nie autoryzowane przez producenta są niedopuszczalne i użytkownik ponosi odpowiedzialność za szkody w ich efekcie powstałe. 1

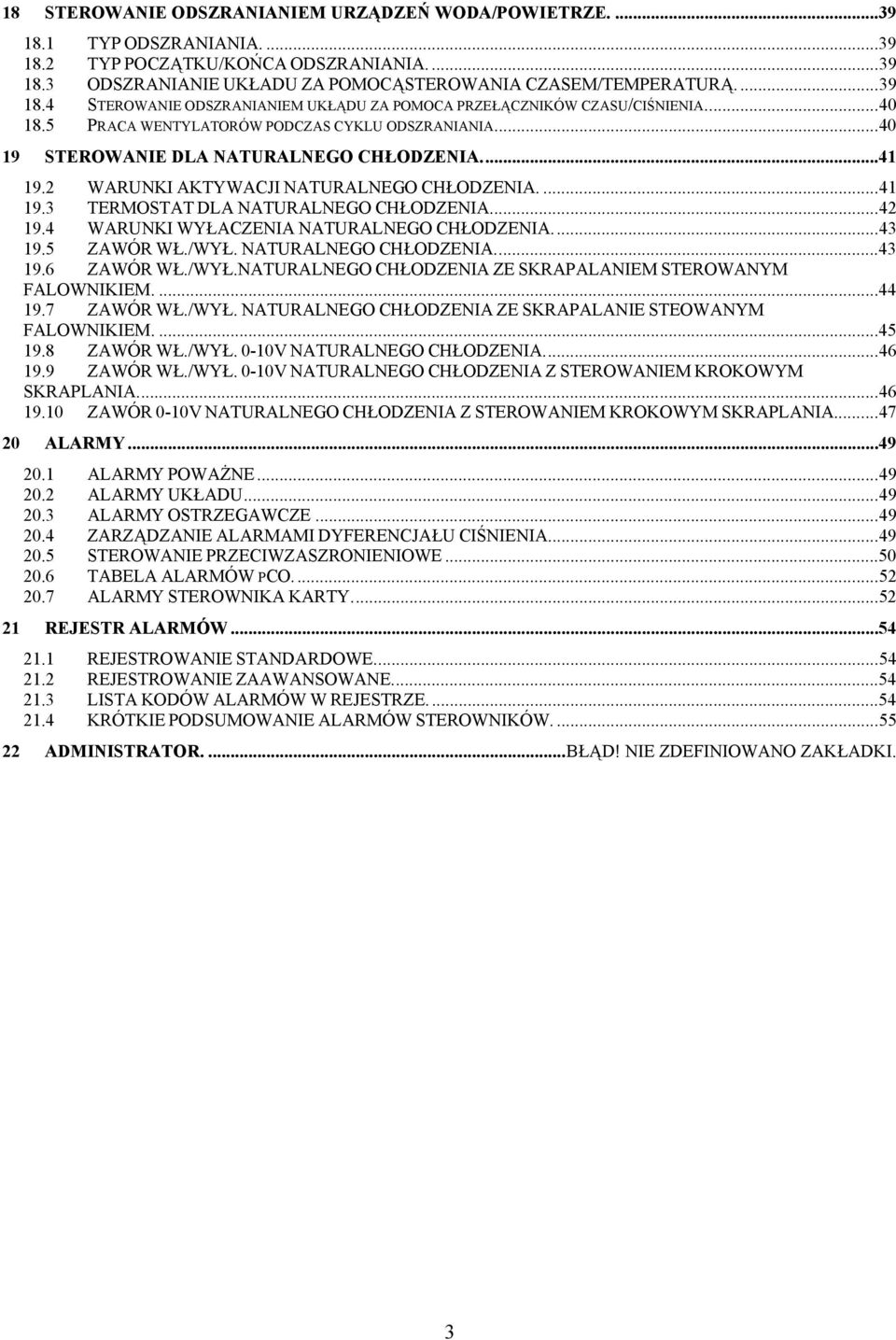

3 1 ZASTOSOWANIA I FUNKCJE PROGRAMU....4 TERMINAL UŻYTKOWNIKA...5 ZARZĄDZANIE KARTAMI PLAN JAK PRZYPISAĆ ADRESY PLAN? WPROWADZANIE WARTOŚCI DOMYŚLNYCH WYBÓR JĘZYKA LISTA WEJŚĆ/WYJŚĆ CHILLER URZĄDZENIE TYPU CHILLER + POMPA CIEPŁA URZĄDZENIE TYPU CHILLER + NATURALNE CHŁODZENIE URZĄDZENIE TYPU...11 CHILLERY WODNE Z MAKSYMALĄ LICZBĄ 4 SPRĘŻAREK (4 STOPNIE REGULACJI WYDAJNOŚCI SPRĘŻARKI) CHILLER - URZĄDZENIE TYPU CHILLER + POMPA CIEPŁA Z REWERSJĄ POWIETRZA URZĄDZENIE TYPU CHILLER + POMPA CIEPŁA Z REWERSJĄ WODNĄ URZĄDZENIE TYPU LISTA PARAMETRÓW EKRANY LISTA EKRANÓW... 9 ELEKTRONICZNY ZAWÓR ROZPRĘŻNY PARAMETRY STEROWNIKA FUNKCJA SPECJALNA IGNORUJ STEROWANIE STEROWANIE TEMPERATURĄ NA WLOCIE STEROWANIE TEMPERATURĄ NA WYLOCIE STEROWANIE CHILLERAMI WODNYMI STEROWANIE CHILLERAMI WODNYMI Z POMPĄ CIEPŁA (REWERSJA POWIETRZNA) STEROWANIE CHILLERAMI WODNYMI Z POMPĄ CIEPŁA (REWERSJA WODNA) TYPY STEROWANYCH SPRĘŻAREK STOPNIOWA REGULACJA WYDAJNOŚCI STEROWANIE WYDAJNOŚCIĄ ZE STOPNIOWYM STEROWANIEM NA WLOCIE STEROWANIE WYDAJNOŚCIĄ ZE STOPNIOWYM STEROWANIEM NA WYLOCIE CIĄGŁA REGULACJA WYDAJNOŚCI CIĄGŁE STEROWANIE WYDAJNOŚCIĄ ZE STEROWANIEM NA WYLOCIE... 1 ROTACJA SPRĘŻAREK URUCHAMIANIE POJEDYNCZEJ SPRĘŻARKI ROZRUCH SILNIKA SPRĘŻARKI OGRANICZENIE URUCHOMIENIA SPRĘŻARKI WYMUSZONA REGULACJA WYDAJNOŚCI STEROWANIE PRACĄ ZAWORU ELEKTROMAGNETYCZNEGO ODPOMPOWANIE....BŁĄD! NIE ZDEFINIOWANO ZAKŁADKI. 17 STEROWANIE SKRAPLANIEM WŁ./WYŁ. SKRAPLANIA ZWIĄZANE Z PRACĄ SPRĘŻARKI WŁ./WYŁ. SKRAPLANIA ZWIĄZANA ZE WSKAZANIAMI CZYJNIKA CIŚNIENIA LUB TEMPERATURY MODULACJA SKRAPALANIA ZWIĄZANA ZE WSKAZANIAMI CZYJNIKA CIŚNIENIA LUB TEMPERATURY FUNKCJA ZAPOBIEGAWCZA...8

4 18 STEROWANIE ODSZRANIANIEM URZĄDZEŃ WODA/POWIETRZE TYP ODSZRANIANIA TYP POCZĄTKU/KOŃCA ODSZRANIANIA ODSZRANIANIE UKŁADU ZA POMOCĄSTEROWANIA CZASEM/TEMPERATURĄ STEROWANIE ODSZRANIANIEM UKŁĄDU ZA POMOCA PRZEŁĄCZNIKÓW CZASU/CIŚNIENIA PRACA WENTYLATORÓW PODCZAS CYKLU ODSZRANIANIA STEROWANIE DLA NATURALNEGO CHŁODZENIA WARUNKI AKTYWACJI NATURALNEGO CHŁODZENIA TERMOSTAT DLA NATURALNEGO CHŁODZENIA WARUNKI WYŁACZENIA NATURALNEGO CHŁODZENIA ZAWÓR WŁ./WYŁ. NATURALNEGO CHŁODZENIA ZAWÓR WŁ./WYŁ.NATURALNEGO CHŁODZENIA ZE SKRAPALANIEM STEROWANYM FALOWNIKIEM ZAWÓR WŁ./WYŁ. NATURALNEGO CHŁODZENIA ZE SKRAPALANIE STEOWANYM FALOWNIKIEM ZAWÓR WŁ./WYŁ. 0-10V NATURALNEGO CHŁODZENIA ZAWÓR WŁ./WYŁ. 0-10V NATURALNEGO CHŁODZENIA Z STEROWANIEM KROKOWYM SKRAPLANIA ZAWÓR 0-10V NATURALNEGO CHŁODZENIA Z STEROWANIEM KROKOWYM SKRAPLANIA ALARMY ALARMY POWAŻNE ALARMY UKŁADU ALARMY OSTRZEGAWCZE ZARZĄDZANIE ALARMAMI DYFERENCJAŁU CIŚNIENIA STEROWANIE PRZECIWZASZRONIENIOWE TABELA ALARMÓW PCO ALARMY STEROWNIKA KARTY REJESTR ALARMÓW REJESTROWANIE STANDARDOWE REJESTROWANIE ZAAWANSOWANE LISTA KODÓW ALARMÓW W REJESTRZE KRÓTKIE PODSUMOWANIE ALARMÓW STEROWNIKÓW ADMINISTRATOR....BŁĄD! NIE ZDEFINIOWANO ZAKŁADKI.

5 1 ZASTOSOWANIA I FUNKCJE PROGRAMU. Typy sterowanego urządzenia. CHILLER POWIETRZE/WODA Tylko chiller Chiller + Pompa ciepła Chiller + Naturalne chłodzenie CHILLER WODA/WODA Tylko chiller Chiller + Pompa ciepła z rewersją powietrzną Chiller + Pompa ciepła z rewersją wodną Typy sterowania Sterowanie proporcjonalne lub proporcjonalno-całkowe przy czujniku temperatury wody dolotowej. Sterowanie czasowe strefą martwą przy czujniku temperatury wody wylotowej z. Typy sprężarek Sprężarki śrubowe z 4 stopniową regulacją wydajności Sprężarki śrubowe z ciągłą regulacją wydajności. Maksymalna ilość sprężarek. Od 1 do 4 z maksymalnie 4 stopniami regulacji wydajności (jedna sprężarka dla każdego pco*). Od 1 do 4 z ciągłą regulacją wydajności (jedna sprężarka dla każdego pco*). Rotacja sprężarek Wszystkie sprężarki zarówno ze stopniową jak i ciągłą regulacją wydajności są rotowane według algorytmu FIFO. Skraplanie Skraplanie może się odbywać według wskazań temperatury, ciśnienia oraz Wł./Wył. Wentylator może być sterowany stopniowo lub proporcjonalnie sygnałem 0/10 Wolt. Typy rozmrażania Rozmrażanie dla wszystkich urządzeń pco połączonych w sieć: Niezależne/ Równoczesne/Oddzielne. Moduły bezpieczeństwa dla wszystkich obwodów chłodniczych. Wysokie ciśnienie (presostaty / przetworniki). Niskie ciśnienie (presostaty / przetworniki). Presostat różnicowo olejowy. Termiczne zabezpieczenie sprężarki. Termiczne zabezpieczenie wentylatora skraplacza. Wysoka temperatura ssania. Alarm dyferencjału ciśnienia. Alarm przeciwzaszronieniowy. Moduły zabezpieczenia systemu. Poważny alarm (wyłącza całe urządzenie). Zawór odcinający przepływu dla /skraplacza (wyłącza całe urządzenie). Zabezpieczenie termiczne pompy (wyłącza całe urządzenie). Zdalne Wł./Wył. Inne funkcje. Rejestr alarmów. Wbudowane zarządzanie terminalami (tylko w pco) Zarządzanie czujnikami ilorazowymi kontroli ciśnienia (tylko w pco) Sterownik EVD dla zaworu EXV. Wersje językowe interfejsu do wyboru.. Akcesoria. Nadzór realizowany za pomocą karty RS485 (protokół CARE1 lub MODUS). 4

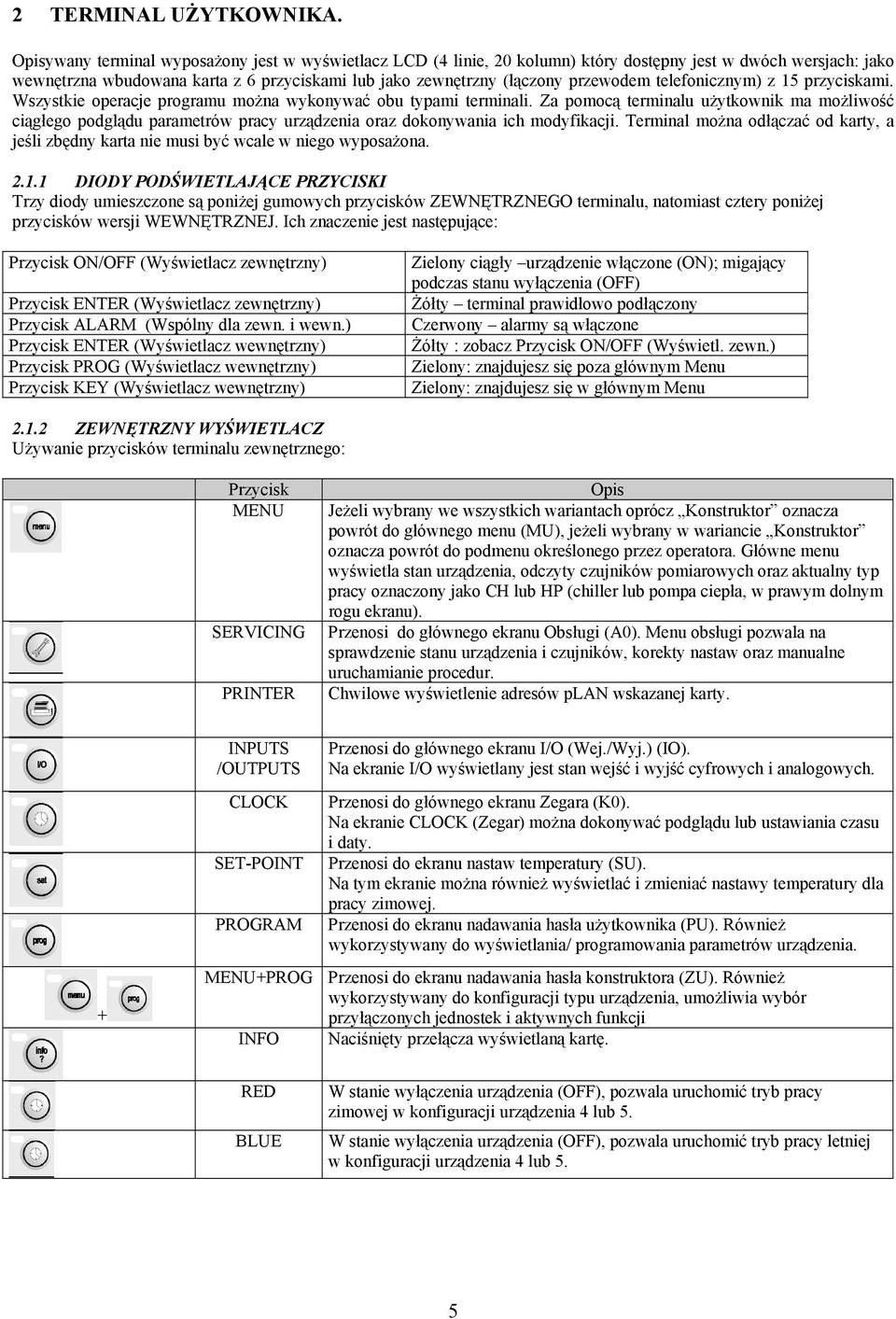

6 TERMINAL UŻYTKOWNIKA. Opisywany terminal wyposażony jest w wyświetlacz LCD (4 linie, 0 kolumn) który dostępny jest w dwóch wersjach: jako wewnętrzna wbudowana karta z 6 przyciskami lub jako zewnętrzny (łączony przewodem telefonicznym) z 15 przyciskami. Wszystkie operacje programu można wykonywać obu typami terminali. Za pomocą terminalu użytkownik ma możliwość ciągłego podglądu parametrów pracy urządzenia oraz dokonywania ich modyfikacji. Terminal można odłączać od karty, a jeśli zbędny karta nie musi być wcale w niego wyposażona..1.1 DIODY PODŚWIETLAJĄCE PRZYCISKI Trzy diody umieszczone są poniżej gumowych przycisków ZEWNĘTRZNEGO terminalu, natomiast cztery poniżej przycisków wersji WEWNĘTRZNEJ. Ich znaczenie jest następujące: Przycisk ON/OFF (Wyświetlacz zewnętrzny) Przycisk ENTER (Wyświetlacz zewnętrzny) Przycisk ALARM (Wspólny dla zewn. i wewn.) Przycisk ENTER (Wyświetlacz wewnętrzny) Przycisk PROG (Wyświetlacz wewnętrzny) Przycisk KEY (Wyświetlacz wewnętrzny) Zielony ciągły urządzenie włączone (ON); migający podczas stanu wyłączenia (OFF) Żółty terminal prawidłowo podłączony Czerwony alarmy są włączone Żółty : zobacz Przycisk ON/OFF (Wyświetl. zewn.) Zielony: znajdujesz się poza głównym Menu Zielony: znajdujesz się w głównym Menu.1. ZEWNĘTRZNY WYŚWIETLACZ Używanie przycisków terminalu zewnętrznego: Przycisk MENU SERVICING PRINTER Opis Jeżeli wybrany we wszystkich wariantach oprócz Konstruktor oznacza powrót do głównego menu (MU), jeżeli wybrany w wariancie Konstruktor oznacza powrót do podmenu określonego przez operatora. Główne menu wyświetla stan urządzenia, odczyty czujników pomiarowych oraz aktualny typ pracy oznaczony jako CH lub HP (chiller lub pompa ciepła, w prawym dolnym rogu ekranu). Przenosi do głównego ekranu Obsługi (A0). Menu obsługi pozwala na sprawdzenie stanu urządzenia i czujników, korekty nastaw oraz manualne uruchamianie procedur. Chwilowe wyświetlenie adresów plan wskazanej karty. INPUTS /OUTPUTS Przenosi do głównego ekranu I/O (Wej./Wyj.) (IO). Na ekranie I/O wyświetlany jest stan wejść i wyjść cyfrowych i analogowych. + CLOCK SET-POINT PROGRAM Przenosi do głównego ekranu Zegara (K0). Na ekranie CLOCK (Zegar) można dokonywać podglądu lub ustawiania czasu i daty. Przenosi do ekranu nastaw temperatury (SU). Na tym ekranie można również wyświetlać i zmieniać nastawy temperatury dla pracy zimowej. Przenosi do ekranu nadawania hasła użytkownika (PU). Również wykorzystywany do wyświetlania/ programowania parametrów urządzenia. MENU+PROG Przenosi do ekranu nadawania hasła konstruktora (ZU). Również wykorzystywany do konfiguracji typu urządzenia, umożliwia wybór przyłączonych jednostek i aktywnych funkcji INFO Naciśnięty przełącza wyświetlaną kartę. RED BLUE W stanie wyłączenia urządzenia (OFF), pozwala uruchomić tryb pracy zimowej w konfiguracji urządzenia 4 lub 5. W stanie wyłączenia urządzenia (OFF), pozwala uruchomić tryb pracy letniej w konfiguracji urządzenia 4 lub 5. 5

7 Używanie przycisków silikonowych. 1. ON/OFF: przyciski służące do włączenia (ON) lub wyłączenia urządzenia (OFF).. ALARM: przycisk służący do wyświetlenia stanów alarmowych, kasowania ich oraz wyciszania sygnału alarmowego.. UP ARROW: spełnia dwie funkcje: 1 wyświetla poprzednie ekrany tego samego obszaru menu, kiedy kursor znajduje się w pozycji początkowej, zwiększa wartość danej nastawy, jeżeli kursor znajduje się na odpowiednim polu; jeżeli zaznaczone jest pole wyboru, przyciśniecie powoduje pokazanie poprzedniego tekstu z nim związanego. 4. DOWN ARROW: spełnia dwie funkcje: 1 - wyświetla następne ekrany tego samego obszaru menu, kiedy kursor znajduje się w pozycji początkowej, zmniejsza wartość danej nastawy, jeżeli kursor znajduje się na odpowiednim polu; jeżeli zaznaczone jest pole wyboru, przyciśniecie powoduje pokazanie następnego tekstu z nim związanego. 5. ENTER: przycisk służący do przenoszenia kursora pomiędzy pozycją początkową, a polami nastaw lub polami wyboru; również służy do zapisywania nadawanych wartości po aktywacji kursorem pola nastawy..1. WBUDOWANY WYŚWIETLACZ Aby dowiedzieć się jak używać przycisków: Alarm, Up Arrow, Down Arrow i Enter terminalu wbudowanego, należy zapoznać się sekcją poświęconą terminalowi zewnętrznemu (.1.). PRG+ENTER: chwilowe wyświetlenie adresu pokazanej karty. POWER-UP: ponieważ nie ma przycisku ON/OFF, urządzenie jest włączane i wyłączane poprzez równoczesne przyciśnięcie i przytrzymanie przez 0s przycisków Esc+Enter. Następnie pojawi się ekran, na którym operacja ta może być wykonywana przyciskiem Enter. SCREEN LOOP: ponieważ nie ma przycisków, które bezpośrednio wywołują dane menu, naciśnij klawisz Prog w celu wyświetlenia listy dostępnych menu. Następnie używaj przycisków ze strzałkami w celu wybrania odpowiedniego menu i przycisku Enter w celu potwierdzenia wyboru. 6

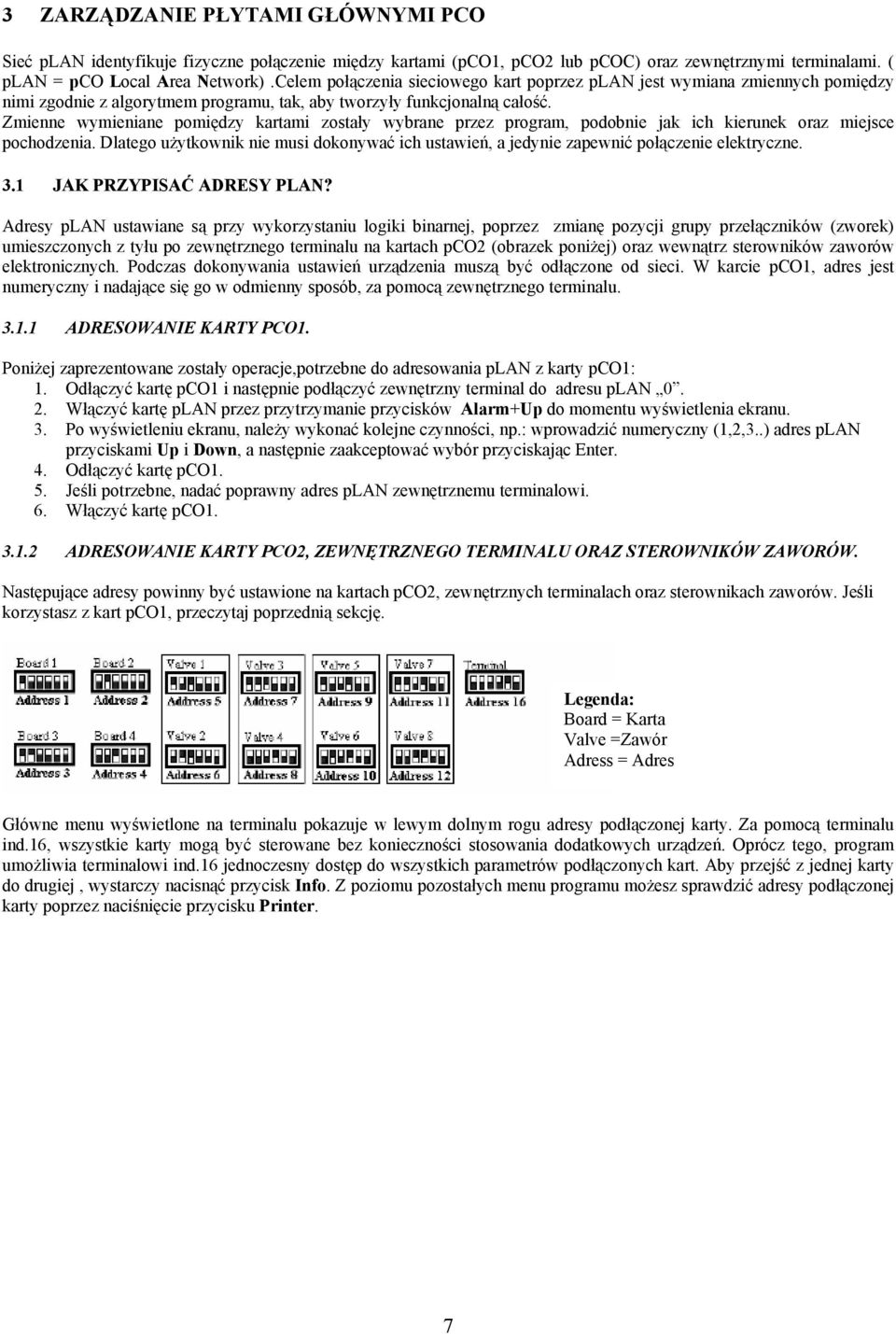

8 ZARZĄDZANIE PŁYTAMI GŁÓWNYMI PCO Sieć plan identyfikuje fizyczne połączenie między kartami (pco1, pco lub pcoc) oraz zewnętrznymi terminalami. ( plan = pco Local Area Network).Celem połączenia sieciowego kart poprzez plan jest wymiana zmiennych pomiędzy nimi zgodnie z algorytmem programu, tak, aby tworzyły funkcjonalną całość. Zmienne wymieniane pomiędzy kartami zostały wybrane przez program, podobnie jak ich kierunek oraz miejsce pochodzenia. Dlatego użytkownik nie musi dokonywać ich ustawień, a jedynie zapewnić połączenie elektryczne..1 JAK PRZYPISAĆ ADRESY PLAN? Adresy plan ustawiane są przy wykorzystaniu logiki binarnej, poprzez zmianę pozycji grupy przełączników (zworek) umieszczonych z tyłu po zewnętrznego terminalu na kartach pco (obrazek poniżej) oraz wewnątrz sterowników zaworów elektronicznych. Podczas dokonywania ustawień urządzenia muszą być odłączone od sieci. W karcie pco1, adres jest numeryczny i nadające się go w odmienny sposób, za pomocą zewnętrznego terminalu..1.1 ADRESOWANIE KARTY PCO1. Poniżej zaprezentowane zostały operacje,potrzebne do adresowania plan z karty pco1: 1. Odłączyć kartę pco1 i następnie podłączyć zewnętrzny terminal do adresu plan 0.. Włączyć kartę plan przez przytrzymanie przycisków Alarm+Up do momentu wyświetlenia ekranu.. Po wyświetleniu ekranu, należy wykonać kolejne czynności, np.: wprowadzić numeryczny (1,,..) adres plan przyciskami Up i Down, a następnie zaakceptować wybór przyciskając Enter. 4. Odłączyć kartę pco1. 5. Jeśli potrzebne, nadać poprawny adres plan zewnętrznemu terminalowi. 6. Włączyć kartę pco1..1. ADRESOWANIE KARTY PCO, ZEWNĘTRZNEGO TERMINALU ORAZ STEROWNIKÓW ZAWORÓW. Następujące adresy powinny być ustawione na kartach pco, zewnętrznych terminalach oraz sterownikach zaworów. Jeśli korzystasz z kart pco1, przeczytaj poprzednią sekcję. Legenda: Board = Karta Valve =Zawór Adress = Adres Główne menu wyświetlone na terminalu pokazuje w lewym dolnym rogu adresy podłączonej karty. Za pomocą terminalu ind.16, wszystkie karty mogą być sterowane bez konieczności stosowania dodatkowych urządzeń. Oprócz tego, program umożliwia terminalowi ind.16 jednoczesny dostęp do wszystkich parametrów podłączonych kart. Aby przejść z jednej karty do drugiej, wystarczy nacisnąć przycisk Info. Z poziomu pozostałych menu programu możesz sprawdzić adresy podłączonej karty poprzez naciśnięcie przycisku Printer. 7

9 4 WPROWADZANIE WARTOŚCI DOMYŚLNYCH. Karty pco należy włączyć po uprzednim sprawdzeniu połączeń pomiędzy kartami i terminalami. Po włączeniu program automatycznie instaluje wartości domyślne dobrane przez firmę CAREL odpowiednio dla wszystkich parametrów konfiguracyjnych chillerów i sterowników. W tej sekcji dowiesz się jak wykasować domyślne wartości żeby przejść do warunków początkowych. Z tego powodu operacja ta nie powinna być wykonywana bezpośrednio po pierwszym włączeniu. Następująca procedura powoduje wykasowanie wszystkich wbudowanych parametrów konfiguracyjnych dobranych przez CAREL. UWAGA! Procedura bezpowrotnie wymazuje zmiany w oprogramowaniu dokonane przez użytkownika. W przypadku występowania większej ilości kart, kasowanie wartości domyślnych należy dokonywać indywidualnie dla każdej z nich. Procedura jest identyczna i wygląda następująco: naciśnij jednocześnie przyciski Menu i Prog terminalu LCD (po naciśnięciu przyciski powinny zostać podświetlone) wprowadź hasło używając przycisków ze strzałkami, a następnie Enter: w ten sposób uruchamiane jest menu konfiguracji Konstruktora Konstruktor Wprowadź hasło naciśnij przycisk Up, aby szybko przejść do ekranu instalacyjnego wartości domyślnych Kasuj pamięć V0 Instaluj globalne wartości domyślne S Proszę czekać naciśnij przycisk Enter, aby umieścić kursor nad literą N, a następnie sprowadź do litery S przyciskami Up i Down. Pojawi się tekst, Please wait.. ( Proszę czekać.. ). Po kilku sekundach zniknie, oznaczając zakończenie pomyślnej instalacji wartości domyślnych. 5 WYBÓR JĘZYKA Po włączeniu urządzenia pojawi się ekran umożliwiający wybór wersji językowej, w jakiej będą się pojawiały komendy na wyświetlaczu (włoski/angielski francuski/niemiecki). Menu językowe będzie aktywne 0 sekund. Po tym czasie program automatycznie przechodzi do głównego menu (ekran M0). Funkcja pojawiania się ekranu językowego może zostać zablokowana w następujący sposób: 1. Przejdź do menu Program (ekran P0).. Wprowadź hasło.. Zejdź przyciskiem Down do ekranu z odnośnikiem Pc. 4. Wybierz N pod hasłem Show language screen at start-up ( Pokaż ekran wyboru wersji językowej po włączeniu ). Wersję językową obsługi programu można zmienić w dowolnej chwili. Aby to zrobić, należy przejść do pierwszego ekranu wywoływanego przyciskiem I/O (ref.10). 8

10 6 LISTA WEJŚĆ/WYJŚĆ. Wejścia i wyjścia są przedstawione poniżej w zależności od typu jednostki. Każdemu typowi urządzenia przyporządkowano numer (od 0 do 5). Numer ten jest głównym parametrem programu, ponieważ identyfikuje konfigurację wyjścia i wejścia. Używając listy wejść i wyjść, wybierz żądany numer z ekranu konfiguracyjnego programu. CHILLERY POWIETRZE/WODA Z MAKSYMALNĄ LICZBĄ 4 SPRĘŻAREK (4 STOPNIE REGULACJI WYDAJNOŚCI SPRĘŻARKI) 6.1 CHILLER URZĄDZENIE TYPU WEJŚCIA CYFROWE Chiller URZĄDZENIE TYPU 0 MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. 4 Termiczne zabezp. pompy Termiczne zabezp. pompy Termiczne zabezp. pompy 5 Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia presostat 6 Presostat różnicowo olejowy Presostat różnicowo olejowy Presostat różnicowo olejowy Presostat różnicowo olejowy Presostat różnicowo olejowy Presostat różnicowo olejowy 7 Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) 8 Podwójna nastawa Podwójna nastawa Podwójna nastawa 9 Termiczne zabezp.wentylatora 1 Termiczne zabezp.wentylatora 1 Termiczne zabezp.wentylatora 1 Termiczne zabezp.wentylatora 1 Termiczne zabezp.wentylatora 1 Termiczne zabezp.wentylatora 1 10 Termiczne zabezp.wentylatora Termiczne zabezp.wentylatora Termiczne zabezp.wentylatora Termiczne zabezp.wentylatora Termiczne zabezp.wentylatora Termiczne zabezp.wentylatora 11 Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia 1 Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki 6.1. WEJŚCIA ANALOGOWE Chiller URZĄDZENIE TYPU 0 MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Temperatura wody na wejściu Wysokie ciśnienie Wysokie ciśnienie Temperatura wody na wejściu Temperatura wody na wyjściu Temperatura wody na wyjściu Niskie ciśnienie Niskie ciśnienie Temperatura wody na wyjściu Temperatura wody na wyjściu Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia 4 Nastawa napięcia/ prądu/ Napięcie/ Prąd zewnętrzna 5 Temperatura skraplacza Temperatura skraplacza Temperatura wody na wejściu Nastawa napięcia/ prądu/ Napięcie/ Prąd zewnętrzna 6 Napięcie/Prąd/ Zewn. nastawa Napięcie/ Prąd Temperatura wody na wyjściu Temperatura wody na Temperatura tłoczenia Temperatura tłoczenia wyjściu 7 Wysokie ciśnienie Wysokie ciśnienie Temperatura skraplacza Temperatura skraplacza Wysokie ciśnienie Wysokie ciśnienie 8 Niskie ciśnienie Niskie ciśnienie Niskie ciśnienie Niskie ciśnienie 6.1. WYJŚCIA CYFROWE Chiller URZĄDZENIE TYPU 0 MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Pompa cyrkulacyjna Pompa cyrkulacyjna Pompa cyrkulacyjna Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę 4 silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt 5 Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego 6 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 7 wydajnością wydajnością wydajnością wydajnością wydajnością wydajnością 8 wydajnością wydajnością wydajnością wydajnością wydajnością wydajnością 9 Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju 10 Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. 11 Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny 1 Wentylator 1 Wentylator 1 Wentylator 1 Wentylator 1 Wentylator 1 Wentylator 1 1 Wentylator Wentylator Wentylator Wentylator Wentylator Wentylator WYJŚCIA ANALOGOWE Chiller URZĄDZENIE TYPU 0 MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Kontroler prędkości Kontroler prędkości Kontroler prędkości Kontroler prędkości Kontroler prędkości Kontroler prędkości 9

11 6. CHILLER + POMPA CIEPŁA URZĄDZENIE TYPU WEJŚCIA CYFROWE Chiller + pompa ciepła URZĄDZENIE TYPU 1 MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. 4 Termiczne zabezp. pompy Termiczne zabezp. pompy Termiczne zabezp. pompy Termiczne zabezp. pompy Termiczne zabezp. pompy Termiczne zabezp. pompy 5 Presostat niskiego ciśnienia 1 Presostat niskiego ciśnienia Presostat niskiego ciśnienia 1 Presostat niskiego ciśnienia Presostat niskiego ciśnienia 1 Presostat niskiego ciśnienia 6 Presostat olejowo różnicowy Presostat olejowo różnicowy Presostat olejowo różnicowy Presostat olejowo różnicowy Presostat olejowo różnicowy Presostat olejowo różnicowy 7 Monitor fazy Monitor fazy Monitor fazy Monitor fazy Monitor fazy Monitor fazy 8 Podwójna nastawa Podwójna nastawa Podwójna nastawa 9 Termiczne zabezp.wentylatora 1 Termiczne zabezp.wentylatora 1 Termiczne zabezp.wentylatora 1 Termiczne zabezp.wentylatora 1 Termiczne zabezp.wentylatora 1 Termiczne zabezp.wentylatora 1 10 Praca Letnia/Zimowa Praca Letnia/Zimowa Praca Letnia/Zimowa 11 Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia ciśnienia 1 Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki 6.. WEJŚCIA ANALOGOWE Chiller + pompa ciepła URZĄDZENIE TYPU 1 MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Temperatura wody na wejściu Wysokie ciśnienie Wysokie ciśnienie Temperatura wody na wejściu Temperatura wody na wyjściu Temperatura wody na wyjściu Niskie ciśnienie Niskie ciśnienie Temperatura wody na wyjściu Temperatura wody na wyjściu Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia 4 Napięcie/Prąd/ Zewn. nastawa Napięcie/ Prąd 5 Temperatura skraplacza Temperatura skraplacza Temperatura wody na wejściu Napięcie/Prąd/ Zewn. nastawa Napięcie/ Prąd 6 Napięcie/Prąd/ Zewn. nastawa Napięcie/ Prąd Temperatura wody na wyjściu Temperatura wody na Temperatura tłoczenia Temperatura tłoczenia wyjściu 7 Wysokie ciśnienie Wysokie ciśnienie Temperatura skraplacza Temperatura skraplacza Wysokie ciśnienie Wysokie ciśnienie 8 Niskie ciśnienie Niskie ciśnienie Niskie ciśnienie Niskie ciśnienie 6.. WYJŚCIA CYFROWE Chiller + pompa ciepła URZĄDZENIE TYPU 1 MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Pompa cyrkulacyjna Pompa cyrkulacyjna Pompa cyrkulacyjna Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę 4 silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt 5 Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego 6 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 7 wydajnością wydajnością wydajnością wydajnością wydajnością wydajnością 8 wydajnością wydajnością wydajnością wydajnością wydajnością wydajnością 9 Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju 10 Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. 11 Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny 1 Zawór 4 drogowy Zawór 4 drogowy Zawór 4 drogowy Zawór 4 drogowy Zawór 4 drogowy Zawór 4 drogowy 1 Wentylator 1 Wentylator 1 Wentylator 1 Wentylator 1 Wentylator 1 Wentylator WYJŚCIA ANALOGOWE Chiller + pompa ciepła URZĄDZENIE TYPU 1 MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Kontroler prędkości Kontroler prędkości Kontroler prędkości Kontroler prędkości Kontroler prędkości Kontroler prędkości 10

12 6. CHILLER + NATURALNE CHŁODZENIE URZĄDZENIE TYPU 6..1 WEJŚCIA CYFROWE Chiller + naturalne chłodzenie URZĄDZENIE TYPU MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. 4 Termiczne zabezp. pompy Termiczne zabezp. pompy Termiczne zabezp. pompy 5 Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia 6 Presostat różnicowo olejowy Presostat różnicowo olejowy Presostat różnicowo olejowy Presostat różnicowo olejowy Presostat różnicowo olejowy Presostat różnicowo olejowy 7 Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) 8 Podwójna nastawa Podwójna nastawa Podwójna nastawa 9 Termiczne zabezp.wentylatora 1 Termiczne zabezp.wentylatora 1 Termiczne zabezp.wentylatora 1 Termiczne zabezp.wentylatora 1 Termiczne zabezp.wentylatora 1 Termiczne zabezp.wentylatora 1 10 Termiczne zabezp.wentylatora Termiczne zabezp.wentylatora Termiczne zabezp.wentylatora Termiczne zabezp.wentylatora Termiczne zabezp.wentylatora Termiczne zabezp.wentylatora 11 Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia 1 Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki 6.. WEJŚCIA ANALOGOWE Chiller + naturalne chłodzenie URZĄDZENIE TYPU MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Temperatura wody na wejściu Wysokie ciśnienie Wysokie ciśnienie Temperatura wody na wejściu Temperatura wody na wyjściu Temperatura wody na wyjściu Niskie ciśnienie Niskie ciśnienie Temperatura wody na wyjściu Temperatura wody na wyjściu Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia 4 Temperatura wody na wejściu naturalnego chłodzenia Nastawa napięcia/ prądu/ zewnętrzna Napięcie/ Prąd Temperatura wody na wyjściu 5 Temperatura zewn. otoczenia Temperatura wody na wejściu Nastawa napięcia/ prądu/ Napięcie/ Prąd zewnętrzna 6 Napięcie/Prąd/ Zewn. nastawa Napięcie/ Prąd Temperatura wody na wyjściu Temperatura wody na Temperatura tłoczenia Temperatura tłoczenia wyjściu 7 Wysokie ciśnienie Wysokie ciśnienie Temperatura skraplacza Temperatura skraplacza Wysokie ciśnienie Wysokie ciśnienie 8 Niskie ciśnienie Niskie ciśnienie Niskie ciśnienie Niskie ciśnienie 6.. WYJŚCIA CYFROWE Chiller + naturalne chłodzenie URZĄDZENIE TYPU MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Pompa cyrkulacyjna Pompa cyrkulacyjna Pompa cyrkulacyjna Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę 4 silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt 5 Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego 6 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 7 wydajnością wydajnością wydajnością wydajnością wydajnością wydajnością 8 wydajnością wydajnością wydajnością wydajnością wydajnością wydajnością 9 Wentylator Wentylator Wentylator Wentylator Wentylator Wentylator 10 Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. 11 Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny 1 Wentylator 1 Wentylator 1 Wentylator 1 Wentylator 1 Wentylator 1 Wentylator 1 1 Zawór Wł./Wył. naturalnego chłodzenia Zawór Wł./Wył. naturalnego chłodzenia Zawór Wł./Wył. naturalnego chłodzenia Zawór Wł./Wył. naturalnego chłodzenia Zawór Wł./Wył. naturalnego chłodzenia 6..4 WYJŚCIA ANALOGOWE Chiller + naturalne chłodzenie URZĄDZENIE TYPU MEDIUM pco MEDIUM pco1 MEDIUM pcoc Zawór Wł./Wył. naturalnego chłodzenia Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Kontroler prędkości Kontroler prędkości Kontroler prędkości Kontroler prędkości Kontroler prędkości Kontroler prędkości -drogowy zawór naturalnego chłodzenia -drogowy zawór naturalnego chłodzenia -drogowy zawór naturalnego chłodzenia 11

13 CHILLERY WODNE Z MAKSYMALĄ LICZBĄ 4 SPRĘŻAREK (4 STOPNIE REGULACJI WYDAJNOŚCI SPRĘŻARKI) 6.4 CHILLER - URZĄDZENIE TYPU WEJŚCIA CYFROWE Chiller URZĄDZENIE TYPU MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. 4 Termiczne zabezp. pompy Termiczne zabezp. pompy Termiczne zabezp. pompy 5 Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia 6 Presostat różnicowo olejowy Presostat różnicowo olejowy Presostat różnicowo olejowy Presostat różnicowo olejowy Presostat różnicowo olejowy Presostat różnicowo olejowy 7 Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) 8 Podwójna nastawa Podwójna nastawa Podwójna nastawa 9 (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) 10 Termiczne zabezp. skraplacza Termiczne zabezp..skraplacza Termiczne zabezp..skraplacza 11 Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia 1 Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki 6.4. WEJŚCIA ANALOGOWE Chiller URZĄDZENIE TYPU MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Temperatura wody na wejściu Wysokie ciśnienie Wysokie ciśnienie Temperatura wody na wejściu Temperatura wody na wyjściu Temperatura wody na wyjściu Niskie ciśnienie Niskie ciśnienie Temperatura wody na wyjściu Temperatura wody na wyjściu Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia Temperatura wody na wejściu skraplacza 4 Temperatura wody na wyjściu skraplacza Temperatura wody na wyjściu skraplacza Nastawa napięcia/ prądu/ zewnętrzna Napięcie/ Prąd Temperatura wody na wyjściu skraplacza Temperatura wody na wyjściu skraplacza 5 Temperatura wody na wejściu Temperatura wody na wejściu Nastawa napięcia/ prądu/ Napięcie/ Prąd skraplacza skraplacza zewnętrzna 6 Napięcie/Prąd/ Zewn. nastawa Napięcie/ Prąd Temperatura wody na wyjściu Temperatura wody na Temperatura tłoczenia Temperatura tłoczenia skraplacza wyjściu skraplacza 7 Wysokie ciśnienie Wysokie ciśnienie Temperatura wody na wejściu Wysokie ciśnienie Wysokie ciśnienie skraplacza 8 Niskie ciśnienie Niskie ciśnienie Temperatura wody na wyjściu skraplacza Temperatura wody na wyjściu skraplacza Niskie ciśnienie Niskie ciśnienie 6.4. WYJŚCIA CYFROWE Chiller URZĄDZENIE TYPU MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Pompa Pompa Pompa Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę 4 silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt 5 Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego 6 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 7 wydajnością wydajnością wydajnością wydajnością wydajnością wydajnością 8 wydajnością wydajnością wydajnością wydajnością wydajnością wydajnością 9 Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju 10 Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. 11 Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny 1 Pompa skraplacza Pompa skraplacza Pompa skraplacza WYJŚCIA ANALOGOWE Chiller URZĄDZENIE TYPU MEDIUM pco MEDIUM pco1 MEDIUM pcoc 1 Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 6.5 CHILLER + POMPA CIEPŁA Z REWERSJĄ POWIETRZA URZĄDZENIE TYPU 4 1

14 6.5.1 WEJŚCIA CYFROWE Chiller + pompa ciepła z rewersją powietrzną - URZĄDZENIE TYPU 4 MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. 4 Termiczne zabezp. pompy Termiczne zabezp. pompy Termiczne zabezp. pompy 5 Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia 6 Presostat 1 różnicowo olejowy Presostat różnicowo olejowy Presostat 1 różnicowo olejowy Presostat różnicowo olejowy Presostat 1 różnicowo olejowy Presostat różnicowo olejowy 7 Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) 8 Podwójna nastawa Podwójna nastawa Podwójna nastawa 9 (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) 10 Praca Letnia/Zimowa Praca Letnia/Zimowa Praca Letnia/Zimowa 11 Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia 1 Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki 6.5. WEJŚCIA ANALOGOWE Chiller + pompa ciepła z rewersją powietrzną - URZĄDZENIE TYPU 4 MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Temperatura wody na wejściu Wysokie ciśnienie Wysokie ciśnienie Temperatura wody na wejściu Temperatura wody na wyjściu Temperatura wody na wyjściu Niskie ciśnienie Niskie ciśnienie Temperatura wody na wyjściu Temperatura wody na wyjściu Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia Temperatura wody na wejściu skraplacza 4 Temperatura wody na wyjściu skraplacza Temperatura wody na wyjściu skraplacza Nastawa napięcia/ prądu/ zewnętrzna Napięcie/ Prąd Temperatura wody na wyjściu skraplacza Temperatura wody na wyjściu skraplacza 5 Temperatura wody na wejściu Temperatura wody na wejściu Nastawa napięcia/ prądu/ Napięcie/ Prąd skraplacza skraplacza zewnętrzna 6 Napięcie/Prąd/ Zewn. nastawa Napięcie/ Prąd Temperatura wody na wyjściu Temperatura wody na Temperatura tłoczenia Temperatura tłoczenia skraplacza wyjściu skraplacza 7 Wysokie ciśnienie Wysokie ciśnienie Temperatura wody na wejściu Wysokie ciśnienie Wysokie ciśnienie skraplacza 8 Niskie ciśnienie Niskie ciśnienie Temperatura wody na wyjściu skraplacza Temperatura wody na wyjściu skraplacza Niskie ciśnienie Niskie ciśnienie 6.5. WYJŚCIA CYFROWE Chiller + pompa ciepła z rewersją powietrzną - URZĄDZENIE TYPU 4 MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Pompa Pompa Pompa Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę 4 silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt 5 Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego 6 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 7 wydajnością wydajnością wydajnością wydajnością wydajnością wydajnością 8 wydajnością wydajnością wydajnością wydajnością wydajnością wydajnością 9 Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju 10 Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. 11 Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny 1 Pompa skraplacza Pompa skraplacza Pompa skraplacza 1 Zawór 4-drogowy Zawór 4-drogowy Zawór 4-drogowy Zawór 4-drogowy Zawór 4-drogowy Zawór 4-drogowy WYJŚCIA ANALOGOWE Chiller + pompa ciepła z rewersją powietrzną - URZĄDZENIE TYPU 4 MEDIUM pco MEDIUM pco1 MEDIUM pcoc 1 Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 6.6 CHILLER + POMPA CIEPŁA Z REWERSJĄ WODNĄ URZĄDZENIE TYPU WEJŚCIA CYFROWE Chiller + pompa ciepła z rewersją wodną - URZĄDZENIE TYPU 5 1

15 MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) Poważny alarm (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. Zdalne Wł./Wył. 4 Termiczne zabezp. pompy Termiczne zabezp. pompy Termiczne zabezp. pompy 5 Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia Presostat niskiego ciśnienia 6 Presostat 1 różnicowo olejowy Presostat różnicowo olejowy Presostat 1 różnicowo olejowy Presostat różnicowo olejowy Presostat 1 różnicowo olejowy Presostat różnicowo olejowy 7 Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) Monitor fazy (aktywacja) 8 Podwójna nastawa Podwójna nastawa Podwójna nastawa 9 (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) (aktywacja) 10 Praca Letnia/Zimowa Praca Letnia/Zimowa Praca Letnia/Zimowa 11 Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia Presostat wysokiego ciśnienia 1 Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki Termiczne zabezp. sprężarki 6.6. WEJŚCIA ANALOGOWE Chiller + pompa ciepła z rewersją wodną - URZĄDZENIE TYPU 5 MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Temperatura wody na wejściu Wysokie ciśnienie Wysokie ciśnienie Temperatura wody na wejściu Temperatura wody na wyjściu Temperatura wody na wyjściu Niskie ciśnienie Niskie ciśnienie Temperatura wody na wyjściu Temperatura wody na wyjściu Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia Temperatura tłoczenia Temperatura wody na wejściu skraplacza 4 Temperatura wody na wyjściu skraplacza Temperatura wody na wyjściu skraplacza Nastawa napięcia/ prądu/ zewnętrzna Napięcie/ Prąd Temperatura wody na wyjściu skraplacza Temperatura wody na wyjściu skraplacza 5 Temperatura wody na wejściu Temperatura wody na wejściu Nastawa napięcia/ prądu/ Napięcie/ Prąd skraplacza skraplacza zewnętrzna 6 Napięcie/Prąd/ Zewn. nastawa Napięcie/ Prąd Temperatura wody na wyjściu Temperatura wody na Temperatura tłoczenia Temperatura tłoczenia skraplacza wyjściu skraplacza 7 Wysokie ciśnienie Wysokie ciśnienie Temperatura wody na wejściu Wysokie ciśnienie Wysokie ciśnienie skraplacza 8 Niskie ciśnienie Niskie ciśnienie Temperatura wody na wyjściu skraplacza Temperatura wody na wyjściu skraplacza Niskie ciśnienie Niskie ciśnienie 6.6. WYJŚCIA CYFROWE Chiller + pompa ciepła z rewersją wodną - URZĄDZENIE TYPU 5 MEDIUM pco MEDIUM pco1 MEDIUM pcoc Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 1 Pompa Pompa Pompa Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania Stycznik zasilania silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę silnika w gwiazdę 4 silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt silnika w trójkąt 5 Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego Zawór elektromagn. przewodu cieczowego 6 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 wydajnością 1 7 wydajnością wydajnością wydajnością wydajnością wydajnością wydajnością 8 wydajnością wydajnością wydajnością wydajnością wydajnością wydajnością 9 Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju Wtrysk. cieczy/ Ekon./ Chłodn. oleju 10 Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. Grzałka przeciwszron. 11 Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny Alarm ogólny 1 Pompa skraplacza Pompa skraplacza Pompa skraplacza 1 Zawór 4-drogowy Zawór 4-drogowy Zawór 4-drogowy Zawór 4-drogowy Zawór 4-drogowy Zawór 4-drogowy WYJŚCIA ANALOGOWE Chiller + pompa ciepła z rewersją wodną - URZĄDZENIE TYPU 5 MEDIUM pco MEDIUM pco1 MEDIUM pcoc 1 Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) Master (adres 1) Slave (adresy,,4) 14

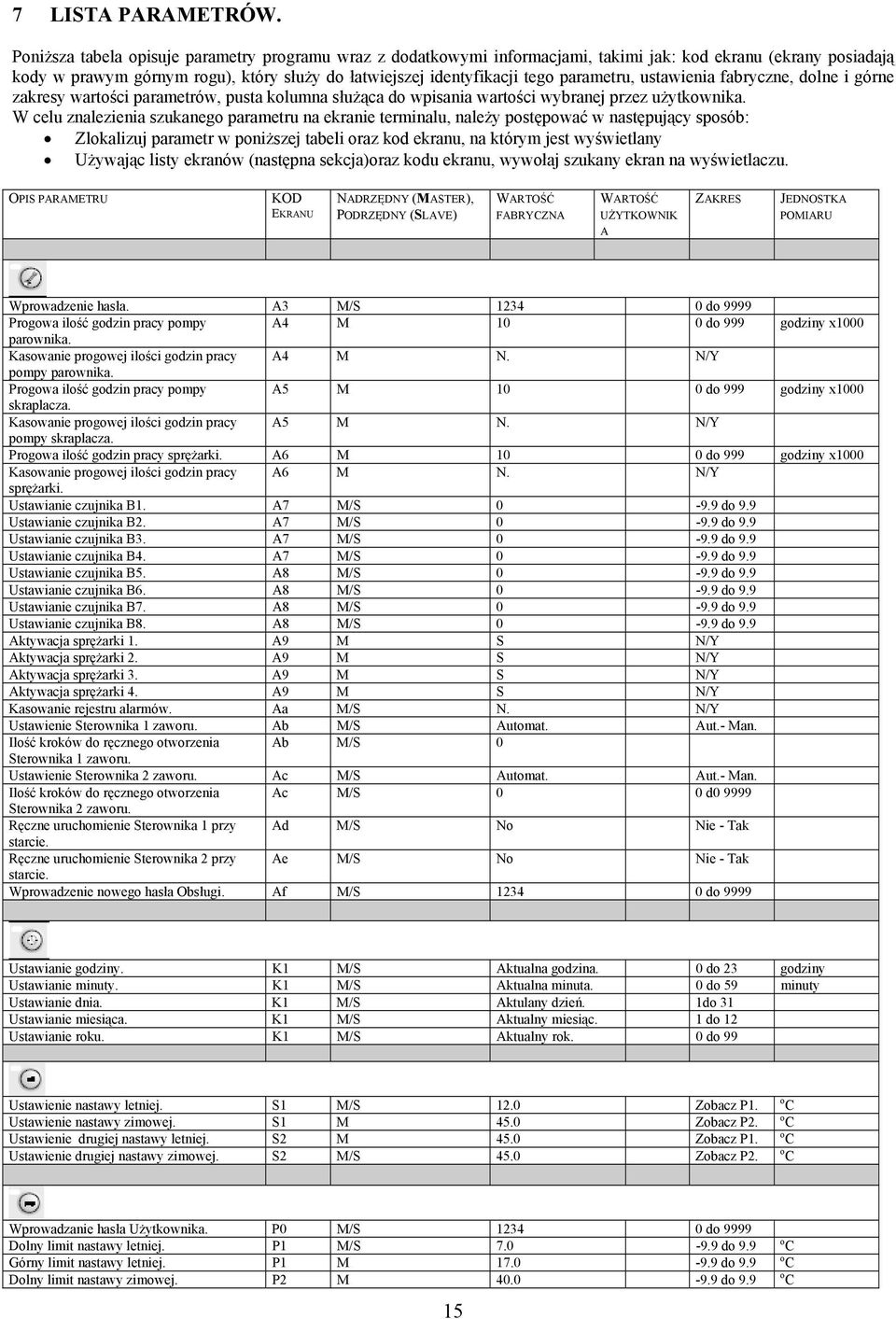

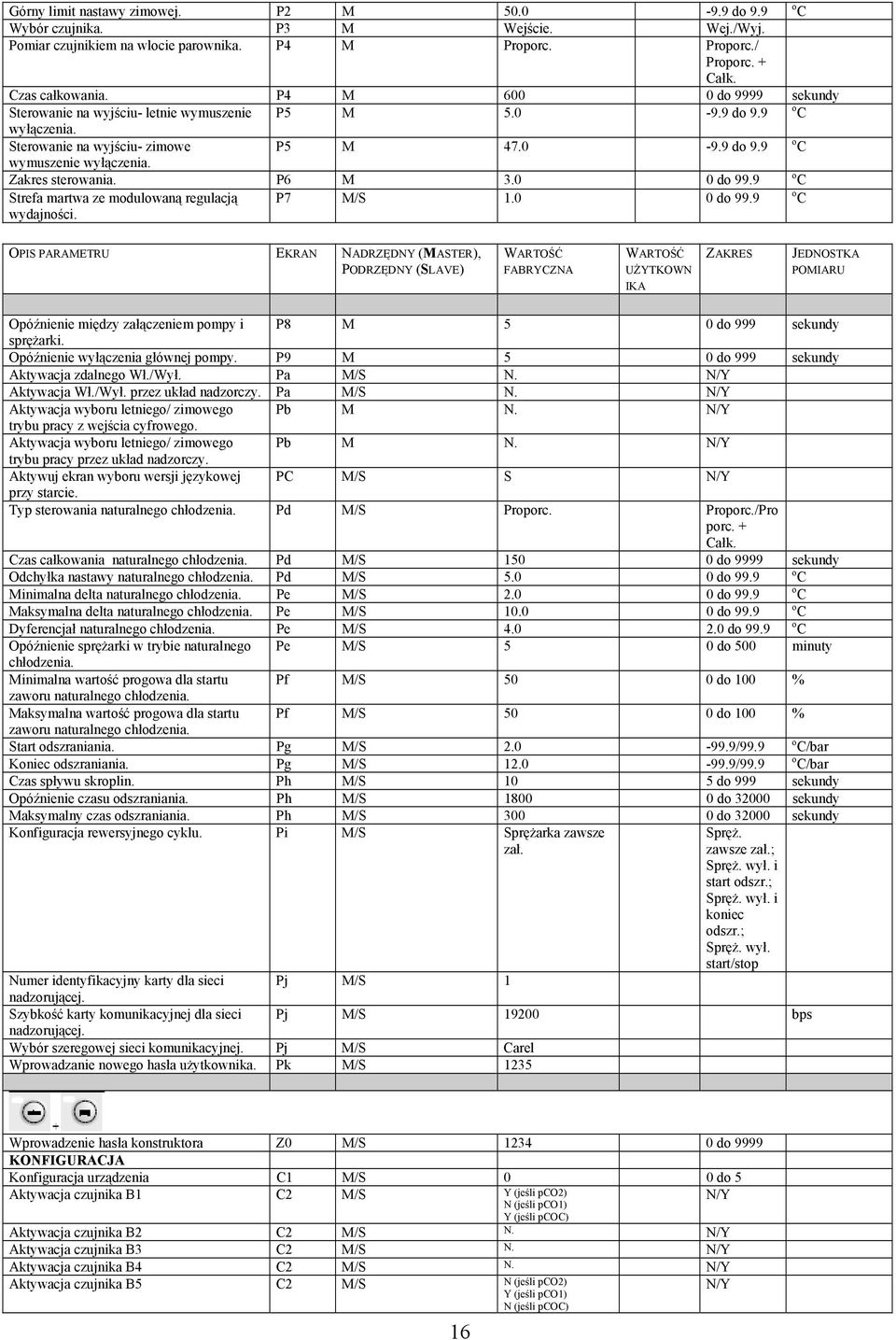

16 7 LISTA PARAMETRÓW. Poniższa tabela opisuje parametry programu wraz z dodatkowymi informacjami, takimi jak: kod ekranu (ekrany posiadają kody w prawym górnym rogu), który służy do łatwiejszej identyfikacji tego parametru, ustawienia fabryczne, dolne i górne zakresy wartości parametrów, pusta kolumna służąca do wpisania wartości wybranej przez użytkownika. W celu znalezienia szukanego parametru na ekranie terminalu, należy postępować w następujący sposób: Zlokalizuj parametr w poniższej tabeli oraz kod ekranu, na którym jest wyświetlany Używając listy ekranów (następna sekcja)oraz kodu ekranu, wywołaj szukany ekran na wyświetlaczu. OPIS PARAMETRU KOD EKRANU NADRZĘDNY (MASTER), PODRZĘDNY (SLAVE) WARTOŚĆ FABRYCZNA WARTOŚĆ UŻYTKOWNIK A ZAKRES JEDNOSTKA POMIARU Wprowadzenie hasła. A M/S 14 0 do 9999 Progowa ilość godzin pracy pompy A4 M 10 0 do 999 godziny x1000. Kasowanie progowej ilości godzin pracy A4 M N. N/Y pompy. Progowa ilość godzin pracy pompy A5 M 10 0 do 999 godziny x1000 skraplacza. Kasowanie progowej ilości godzin pracy A5 M N. N/Y pompy skraplacza. Progowa ilość godzin pracy sprężarki. A6 M 10 0 do 999 godziny x1000 Kasowanie progowej ilości godzin pracy A6 M N. N/Y sprężarki. Ustawianie czujnika B1. A7 M/S do 9.9 Ustawianie czujnika B. A7 M/S do 9.9 Ustawianie czujnika B. A7 M/S do 9.9 Ustawianie czujnika B4. A7 M/S do 9.9 Ustawianie czujnika B5. A8 M/S do 9.9 Ustawianie czujnika B6. A8 M/S do 9.9 Ustawianie czujnika B7. A8 M/S do 9.9 Ustawianie czujnika B8. A8 M/S do 9.9 Aktywacja sprężarki 1. A9 M S N/Y Aktywacja sprężarki. A9 M S N/Y Aktywacja sprężarki. A9 M S N/Y Aktywacja sprężarki 4. A9 M S N/Y Kasowanie rejestru alarmów. Aa M/S N. N/Y Ustawienie Sterownika 1 zaworu. Ab M/S Automat. Aut.- Man. Ilość kroków do ręcznego otworzenia Ab M/S 0 Sterownika 1 zaworu. Ustawienie Sterownika zaworu. Ac M/S Automat. Aut.- Man. Ilość kroków do ręcznego otworzenia Ac M/S 0 0 d Sterownika zaworu. Ręczne uruchomienie Sterownika 1 przy Ad M/S No Nie - Tak starcie. Ręczne uruchomienie Sterownika przy Ae M/S No Nie - Tak starcie. Wprowadzenie nowego hasła Obsługi. Af M/S 14 0 do 9999 Ustawianie godziny. K1 M/S Aktualna godzina. 0 do godziny Ustawianie minuty. K1 M/S Aktualna minuta. 0 do 59 minuty Ustawianie dnia. K1 M/S Aktulany dzień. 1do 1 Ustawianie miesiąca. K1 M/S Aktualny miesiąc. 1 do 1 Ustawianie roku. K1 M/S Aktualny rok. 0 do 99 Ustawienie nastawy letniej. S1 M/S 1.0 Zobacz P1. Ustawienie nastawy zimowej. S1 M 45.0 Zobacz P. Ustawienie drugiej nastawy letniej. S M 45.0 Zobacz P1. Ustawienie drugiej nastawy zimowej. S M/S 45.0 Zobacz P. o C o C o C o C Wprowadzanie hasła Użytkownika. P0 M/S 14 0 do 9999 Dolny limit nastawy letniej. P1 M/S do 9.9 Górny limit nastawy letniej. P1 M do 9.9 Dolny limit nastawy zimowej. P M do o C o C o C

17 Górny limit nastawy zimowej. P M do 9.9 o C Wybór czujnika. P M Wejście. Wej./Wyj. Pomiar czujnikiem na wlocie. P4 M Proporc. Proporc./ Proporc. + Całk. Czas całkowania. P4 M do 9999 sekundy Sterowanie na wyjściu- letnie wymuszenie P5 M do 9.9 o C wyłączenia. Sterowanie na wyjściu- zimowe P5 M do 9.9 o C wymuszenie wyłączenia. Zakres sterowania. P6 M.0 0 do 99.9 o C Strefa martwa ze modulowaną regulacją wydajności. P7 M/S do 99.9 o C OPIS PARAMETRU EKRAN NADRZĘDNY (MASTER), PODRZĘDNY (SLAVE) WARTOŚĆ FABRYCZNA WARTOŚĆ UŻYTKOWN IKA ZAKRES JEDNOSTKA POMIARU Opóźnienie między załączeniem pompy i P8 M 5 0 do 999 sekundy sprężarki. Opóźnienie wyłączenia głównej pompy. P9 M 5 0 do 999 sekundy Aktywacja zdalnego Wł./Wył. Pa M/S N. N/Y Aktywacja Wł./Wył. przez układ nadzorczy. Pa M/S N. N/Y Aktywacja wyboru letniego/ zimowego Pb M N. N/Y trybu pracy z wejścia cyfrowego. Aktywacja wyboru letniego/ zimowego Pb M N. N/Y trybu pracy przez układ nadzorczy. Aktywuj ekran wyboru wersji językowej PC M/S S N/Y przy starcie. Typ sterowania naturalnego chłodzenia. Pd M/S Proporc. Proporc./Pro porc. + Całk. Czas całkowania naturalnego chłodzenia. Pd M/S do 9999 sekundy Odchyłka nastawy naturalnego chłodzenia. Pd M/S do 99.9 o C Minimalna delta naturalnego chłodzenia. Pe M/S.0 0 do 99.9 o C Maksymalna delta naturalnego chłodzenia. Pe M/S do 99.9 o C Dyferencjał naturalnego chłodzenia. Pe M/S do 99.9 o C Opóźnienie sprężarki w trybie naturalnego Pe M/S 5 0 do 500 minuty chłodzenia. Minimalna wartość progowa dla startu Pf M/S 50 0 do 100 % zaworu naturalnego chłodzenia. Maksymalna wartość progowa dla startu Pf M/S 50 0 do 100 % zaworu naturalnego chłodzenia. Start odszraniania. Pg M/S /99.9 o C/bar Koniec odszraniania. Pg M/S /99.9 o C/bar Czas spływu skroplin. Ph M/S 10 5 do 999 sekundy Opóźnienie czasu odszraniania. Ph M/S do 000 sekundy Maksymalny czas odszraniania. Ph M/S 00 0 do 000 sekundy Konfiguracja rewersyjnego cyklu. Pi M/S Sprężarka zawsze zał. Spręż. zawsze zał.; Spręż. wył. i start odszr.; Spręż. wył. i koniec odszr.; Spręż. wył. start/stop Numer identyfikacyjny karty dla sieci Pj M/S 1 nadzorującej. Szybkość karty komunikacyjnej dla sieci Pj M/S 1900 bps nadzorującej. Wybór szeregowej sieci komunikacyjnej. Pj M/S Carel Wprowadzanie nowego hasła użytkownika. Pk M/S 15 Wprowadzenie hasła konstruktora Z0 M/S 14 0 do 9999 KONFIGURACJA Konfiguracja urządzenia C1 M/S 0 0 do 5 Aktywacja czujnika B1 C M/S Y (jeśli pco) N (jeśli pco1) N/Y Y (jeśli pcoc) Aktywacja czujnika B C M/S N. N/Y Aktywacja czujnika B C M/S N. N/Y Aktywacja czujnika B4 C M/S N. N/Y Aktywacja czujnika B5 C M/S N (jeśli pco) Y (jeśli pco1) N/Y N (jeśli pcoc) 16

18 Aktywacja czujnika B6 C M/S N. N/Y Aktywacja czujnika B7 C M/S N. N/Y Aktywacja czujnika B8 C M/S N. N/Y Konfiguracja czujnika (B4 dla pco1,b5 dl pcoc,b6 dla pco) C M/S Brak Brak zewnętrznej nastawy prądowej/ napięciowej Typ czujnika C M/S 0-1 V 0-1V 0-10V 4-0mA Dolny limit czujnika C4 M/S do o C/V/A Górny limit czujnika C4 M/S do o C/V/A Typy czujników dla wejść analogowych 1 i C5 M/S 4-0mA 4-0mA/0-5V (tylko dla kart pco1) Typ czujnik temperatury tłoczenia C6 M/S Ntc Ntc./4-0mA Dolny limit czujnika tłoczenia C6 M/S do o C Górny limit czujnika tłoczenia C6 M/S do o C Dolny limit czujnika wysokiego ciśnienia C7 M/S do 99.9 Bar Górny limit czujnika wysokiego ciśnienia C7 M/S do 99.9 Bar Dolny limit czujnika niskiego ciśnienia C8 M/S do 99.9 Bar Górny limit czujnika niskiego ciśnienia C8 M/S do 99.9 Bar Aktywacja podwójnej nastawy C9 M Zablokowany Zablok./Podblok. Ilość obecnych sterowników Ca M/S 0 0 do Ilość obecnych sprężarek Ca M/S 1 1 do 4 Rotacja sprężarki Ca M S N/Y Typ sterowania regulacji wydajności Cb M/S Krokowy Krok./Modul. Ilość stopni regulacji wydaj. sprężarki Cb M/S 4 1 do 4 Aktywacja ograniczenia rozruchu Cc M/S N. N/Y OPIS PARAMETRU EKRAN NADRZĘDNY (MASTER), PODRZĘDNY (SLAVE) WARTOŚĆ FABRYCZNA WARTOŚĆ UŻYTKOWNIKA ZAKRES JEDNOSTKA POMIARU Stopień 1 Przekaźnik 1 Cd M/S Wł. (On) Wył./Wł. Stopień 1 Przekaźnik Cd M/S Wył. (Off) Wył./Wł. Stopień 1 Przekaźnik Cd M/S Wył. (Off) Wył./Wł. Stopień Przekaźnik 1 Ce M/S Wył. (Off) Wył./Wł. Stopień Przekaźnik Ce M/S Wył. (Off) Wył./Wł. Stopień Przekaźnik Ce M/S Wł. (On) Wył./Wł. Stopień Przekaźnik 1 Cf M/S Wył. (Off) Wył./Wł. Stopień Przekaźnik Cf M/S Wł. (On) Wył./Wł. Stopień Przekaźnik Cf M/S Wył. (Off) Wył./Wł. Stopień 4 Przekaźnik 1 Cg M/S Wył. (Off) Wył./Wł. Stopień 4 Przekaźnik Cg M/S Wył. (Off) Wył./Wł. Stopień 4 Przekaźnik Cg M/S Wył. (Off) Wył./Wł. Aktywacja zarządzania specjalnego Ch M/S N. N/Y stopniem 1 Konfiguracja stanu czuwania dla Ci M/S Wył. (Off) Wył./Wł. przekaźnika 6. Konfiguracja stanu czuwania dla Ci M/S Wł. (On) Wył./Wł. przekaźnika 7. Redukcja nastawy przekaźnika 6. Cj M/S Wł. (On) Wył./Wł. Redukcja nastawy przekaźnika 7. Cj M/S Wł. (On) Wył./Wł. Zwiększenie nastawy przekaźnika 6. Ck M/S Wył. (Off) Wył./Wł. Zwiększenie nastawy przekaźnika 7. Ck M/S Wył. (Off) Wył./Wł. Pulsacyjny okres dla konfiguracji modulacji. Cl M/S 6 0 do 99 sekundy Minimalny dekrement pulsacji. Cl M/S do 99.9 sekundy Maksymalny dekrement pulsacji. Cl M/S.0 0 do 99.9 sekundy Pochodna czasowa dla konfiguracji Cm M/S sekundy modulacji. Minimalny dekrement pulsacji. Cm M/S do 99.9 sekundy Maksymalny dekrement pulsacji. Cm M/S.0 0 do 99.9 sekundy Dekrement wymuszenia czasowego przy Cn M/S 0 0 do 999 sekundy starcie sprężarki. Aktywacja wymuszenia zaworu Co M/S N. N/Y elektromagn. dla wyłączonej sprężarki. Aktywacja odsysania. Cp M/S N. N/Y Minimalny czas odsysania. Cp M/S 50 0 do 999 sekundy Konfiguracja poziomu mocy sprężarki w Cq M/S Moc maks. Moc maks. /Moc min. przypadku wymuszenia regulowania wydajności. Aktywacja skraplania. Cr M/S NIe Nie/Tak Typ sterowania skraplania. Cr M/S Falownik Falownik/ Krokowo Ilość wentylatorów na skraplacz. Cr M/S 1 1 do Aktywacja karty zegarowej. Cs M/S Zablokowany Zablokowany/A ktywacja 17

19 PARAMETRY Ograniczenia początkowe niskie ciśnienie. G0 M/S Ograniczenia początkowe wysokie G0 M/S ciśnienie. Ograniczenia początkowe wyrównanie G0 M/S ciśnienia. Aktywuj zabezpieczenie przed wys. G1 M/S N. N/Y ciśnieniem. Rodzaj zabezpiecz. przed nadmierną G1 M/S Ciśnienie Ciśnienie/Temp. kondensacją. Nastawa kondensacji. G1 M/S d bar/ o C Dyferencjał nadmiernej kondensacji. G1 M/S.0 0 do 99.9 bar/ o C Aktywacja zabezpieczenia tłoczenia G M/S N. N/Y Nastawa zabezpieczenia tłoczenia G M/S do o C Dyferencjał zabezpieczenia tłoczenia G M/S do 99.9 o C Nastawa zabezpiecz. przeciwszron. G M/S do 99.9 o C Dyferencjał zabezpiecz. przeciwszron. G M/S do 99.9 o C Nastawa kondensacji. G4 M/S do bar/ o C Dyferencjał kondensacji. G4 M/S do bar/ o C Minimalna prędkość falownika. G5 M/S do 10.0 V Maksymalna prędkość falownika. G5 M/S do 10.0 V Czas maksymalnej prędkości. G5 M/S 10 0 do 99 sekundy Aktywacja poważnego alarmu. G6 M/S N. N/Y Aktywacja alarmu monitoringu fazy. G6 M/S N. N/Y Aktywacja alarmu zaworu odcinającego G7 M/S N. N/Y. Aktywacja alarmu zaworu odcinającego G7 M/S N. N/Y skraplacza. Nastawa alarmu czujnika tłoczenia. G8 M/S do o C Dyferencjał alarmu czujnika tłoczenia. G8 M/S do 99.9 o C Nastawa alarmu wysokiego ciśnienia. G9 M/S do 99.9 bar Dyferencjał alarmu wysokiego ciśnienia. G9 M/S.0 0 do 99.9 bar Nastawa alarmu niskiego ciśnienia. Ga M/S do 99.9 bar Dyferencjał alarmu niskiego ciśnienia. Ga M/S do 99.9 bar Nastawa alarmu: różnica między wysokim i Gb M/S do bar niskim ciśnieniem. Alarm z powodu opóźnionego startu Gb M/S 0 0 do 99.9 sekundy wywołanego małą różnicą ciśnienia. Nastawa alarmu wysokiego napięcia. Gc M/S do V Dyferencjał alarmu wysokiego napięcia. Gc M/S do 99.9 V Nastawa alarmu dużego prądu. Gd M/S do A Dyferencjał alarmu dużego prądu. Gd M/S do 99.9 A Nastawa przeciwszron. Ge M/S.0 0 do o C Dyferencjał przeciwszron. Ge M/S do 99.9 o C OPIS PARAMETRU EKRAN NADRZĘDNY (MASTER), PODRZĘDNY (SLAVE) WARTOŚĆ FABRYCZNA WARTOŚĆ UŻYTKOWNIKA ZAKRES JEDNOSTKA POMIARU Status pompy w przypadku alarmu przeciwszron. Gf M Włączona (ON) Włączona (ON)/Wyłączona (OFF) Nastawa zaworu elektromagn. Gg M/S do o C Dyferencjał nastawy zaworu elektromagn. Gg M/S do 99.9 o C Nastawa grzałki odszraniającej Gh M/S do 99.9 o C Dyferencjał nastawy grzałki odszraniającej Gh M/S do 99.9 o C Cykl zaworu rewersyjnego. Gi M/S N.O. N.O./N.C. Typ sterowania naturalnym chłodzeniem. Gi M/S 0/10V Wł-Wył/0-10V Temperatura przeciwszron. Gi M/S do 99.9 o C Konfiguracja czujnika odszraniania. Cj M/S Przełącznik ciśnienia 18 Przełączniki cisnienia / temperatury Typ rozmrażania. Cj M/S Równoczesny Równoczesny/ Oddzielny/Nieza leżny STEROWNIKI CAREL EXV Typ sterownika 1 zaworu. F0 M/S Do wyboru 0-11 (zobacz str.11) Aktywuj zasilanie sterownika 1 F0 M/S N N/Y Zależność procentowa między mocą F1 M/S 60 0 do 100 % chłodniczą, a mocą sterownika 1. Typ sterownika zaworu. F M/S Do wyboru 0-11 (zobacz str.8) Aktywuj zasilanie sterownika. F M/S N N/Y Zależność procentowa między mocą F M/S 60 0 do 100 % chłodniczą, a mocą sterownika. Nastawa przegrzewu sterownika 1 podczas F4 M/S do 50.0 o C pracy jako chiller. Strefa martwa sterownika 1 podczas pracy jako chiller. F4 M/S 0 0 do 9.9 o C

20 Nastawa przegrzewu sterownika 1 podczas F5 M/S do 50.0 o C odszraniania. Strefa martwa sterownika 1 podczas F5 M/S 0 0 do 9.9 o C odszraniania. Nastawa przegrzewu sterownika podczas F6 M/S do 50.0 o C pracy jako pompa ciepła. Strefa martwa sterownika podczas pracy F6 M/S 0 0 do 9.9 o C jako pompa ciepła. Nastawa przegrzewu sterownika podczas F7 M/S do 99.9 pracy jako chiller. Czas całkowity sterownika 1 podczas pracy F7 M/S 5 0 do 999 sekundy jako chiller. Czas różnicowy sterownika 1 podczas pracy F7 M/S do 99.9 sekundy jako chiller. Nastawa wzmocnienia proporcjonalnego F8 M/S do 99.9 sterownika podczas odszraniania. Czas całkowity sterownika 1 podczas F8 M/S 5 0 do 999 sekundy odszraniania. Czas rożnicowy sterownika 1 podczas F8 M/S do 99.9 sekundy odszraniania. Nastawa wzmocnienia proporcjonalnego F9 M/S do 99.9 sterownika podczas pracy jako pompa ciepła. Czas całkowity sterownika podczas pracy F9 M/S 5 0 do 999 sekundy jako pompa ciepła. Czas różnicowy sterownika podczas pracy F9 M/S do 99.9 sekundy jako pompa ciepła. Wartość progowa zabezpieczenia przed Fa M/S do 10.0 o C niskim przegrzewem dla sterownika 1 podczas pracy jako chiller. Całkowity czas dla zabezpieczenia przed Fa M/S do 5.5 sekundy niskim przegrzewem dla sterownika 1 podczas pracy jako chiller. Wartość progowa zabezpieczenia przed Fb M/S do 10.0 o C niskim przegrzewem dla sterownika 1 podczas odszraniania. Całkowity czas dla zabezpieczenia przed Fb M/S do 5.5 sekundy niskim przegrzewem dla sterownika 1 podczas odszraniania. Wartość progowa zabezpieczenia przed Fc M/S do 10.0 o C niskim przegrzewem dla sterownika podczas pracy jako pompa ciepła. Całkowity czas dla zabezpieczenia przed Fc M/S do 5.5 sekundy niskim przegrzewem dla sterownika podczas pracy jako pompa ciepła. Wartość progowa dla zabezpieczenia LOP Fd M/S do 50.0 o C podczas pracy jako chiller. Całkowity czas dla zabezpieczenia LOP Fd M/S do 5.5 sekundy podczas pracy jako chiller. Wartość progowa dla zabezpieczenia LOP Fe M/S do 50.0 o C podczas pracy jako pompa ciepła. Całkowity czas dla zabezpieczenia LOP Fe M/S do 5.0 sekundy podczas pracy jako pompa ciepła. Wartość progowa dla zabezpieczenia LOP Ff M/S do 50.0 o C podczas odszraniania. Całkowity czas dla zabezpieczenia LOP Ff M/S do 5.0 sekundy podczas odszraniania. Opóźnienie startu zabezpieczenia MOP Fg M/S 0 0 do 500 sekundy podczas pracy jako chiller. Wartość progowa zabezpieczenia MOP Fg M/S do 99.9 o C podczas pracy jako chiller. Wartość progowa dla zabezpieczenia MOP Fg M/S do 5.5 sekundy podczas pracy jako chiller. Opóźnienie startu zabezpieczenia MOP Fh M/S 0 0 do 500 sekundy podczas pracy jako pompa ciepła. Wartość progowa zabezpieczenia MOP Fh M/S do 99.9 o C podczas pracy jako pompa ciepła. Wartość progowa zabezpieczenia MOP Fh M/S do 5.5 sekundy podczas pracy jako pompa ciepła. Opóźnienie startu zabezpieczenia MOP Fi M/S 0 0 do 500 sekundy podczas pracy jako chiller. Wartość progowa dla zabezpieczenia MOP Fi M/S do 99.9 o C podczas pracy jako chiller. Wartość progowa dla zabezpieczenia MOP Fi M/S do 5.5 sekundy podczas pracy jako chiller. Wartość progowa dla zabezpieczenia przed zbyt wysoką temperaturą skraplania podczas pracy jako chiller. Fj M/S do 99.9 o C 19
