ALARMOWY AUTOMAT TELEFONICZNY DIAL 07M

Wielkość: px
Rozpocząć pokaz od strony:

Download "ALARMOWY AUTOMAT TELEFONICZNY DIAL 07M"

Transkrypt

1 ALARMOWY AUTOMAT TELEFONICZNY DIAL 07M INSTRUKCJA U YTKOWANIA I INSTALACJI SPIS TREŒCI

2 SPIS TREŒCI... 0 WSTÊP... 2 Budowa i przeznaczenie automatu... 2 INSTALACJA DIALERA... 2 Pod³¹czenie zasilania... 2 Pod³¹czenie linii telefonicznej... 2 Pod³¹czenie linii wejœciowych... 2 Pod³¹czenie linii wyjœciowych PGM1 i PGM Za³¹czenia napiêcia zasilania Reset pamiêci EEPROM... 3 Ustawienia domyœlne (fabryczne) pamiêci EEPROM... 3 Ustawienia domyœlne... 3 Sygna³y Akustyczne... 3 Heksadecymalny (szesnastkowy) system zapisu liczb... 4 WskaŸniki LED... 5 WskaŸnik LED TEL. (... 5 PRZYGOTOWANIE DIALERA DO PRACY... 5 DZIA ANIE DIALERA... 5 Tryb DOZÓR... 5 Tryb ALARM... 5 KASOWANIE ALARMU... 6 POWIADAMIANIE TELEFONICZNE... 6 ZESTAWIANIE PO CZENIA TELEFONICZNEGO... 6 DETEKCJA ZG OSZENIA (PODNIESIENIA S UCHAWKI) WYWO YWANEGO ABONENTA... 6 WY CZENIE DETEKCJI ZG OSZENIA ABONENTA TRANSMISJA KOMUNIKATU W CIEMNO... 6 WYWO ANIE TELEFONICZNE DIALERA Z ZEWN TRZ... 7 FUNKCJA PODWÓJNEGO WYWO ANIA (skr. Funkcja PW )... 7 KODY DIALERA... 7 PROGRAMOWANIE... 7 ZASADY PROGRAMOWANIA NUMERÓW TELEFONICZNYCH... 7 PROGRAMOWANIE U YTKOWNIKA... 8 PROGRAMOWANIE INSTALATORA... 9 DANE TECHNICZNE ZASADY GWARANCJI ILUSTRACJE... 12

3 WSTÊP Budowa i przeznaczenie automatu Alarmowy Automat Telefoniczny (dialer) jest urz¹dzeniem przeznaczonym do automatycznego przesy³ania informacji o wyst¹pieniu sytuacji alarmowej (po ar, w³amanie itp.). Dialer DIAL07M posiada mo liwoœæ przesy³ania wiadomoœci w postaci komunikatu s³ownego do oœmiu abonentów telefonicznych oraz komunikatu tekstowego do dwóch abonentów systemu przywo³awczego (PAGER). Wszystkie parametry konfiguruj¹ce pracê urz¹dzenia oraz s³owny komunikat alarmowy s¹ zapisane w pamiêciach typu EEPROM i nie s¹ tracone przy zaniku zasilania. DIAL 07M umo liwia: zapis alarmowego komunikatu s³ownego o czasie trwania 15 sek., zapis komunikatów s³ownych o stanie za³¹czenia i wy³¹czenia trybu dozoru, powiadomienie do oœmiu abonentów telefonicznych, powiadomienie do dwóch abonentów systemu przywo³awczego, tonowe (DTMF) i dekadowe (PULSE) wybieranie numeru telefonicznego, wywo³anie telefoniczne dialera z zewn¹trz i uzyskanie informacji s³ownej o stanie dozoru, nadzór nad napiêciem w linii telefonicznej i sygnalizacjê jego braku. DIAL 07M posiada: kod g³ówny umo liwiaj¹cy kasowanie alarmu oraz programowanie urz¹dzenia, kod u ytkownika umo liwiaj¹cy jedynie kasowanie alarmu, kod instalatora umo liwiaj¹cy konfigurowanie dialera, wejœcie alarmowe zw³oczne (linia A1) wejœcie alarmowe natychmiastowe typu H24 (linia A2) wejœcie steruj¹ce dozorem wejœcia A1 oraz umo liwiaj¹ce skasowanie alarmu (linia A3) dwutorowy mechanizm detekcji podniesienia s³uchawki przez wywo³ywanego abonenta wyjœcie sygnalizuj¹ce alarm (PGM1) wyjœcie sygnalizuj¹ce brak napiêcia w linii tel. (PGM2) wbudowany mikrofon pojemnoœciowy wyjœcie s³uchawkowe z mo liwoœci¹ pods³uchu linii telefonicznej INSTALACJA DIALERA Dialer nale y zawiesiæ na pionowym fragmencie konstrukcji (œciany), z dala od Ÿróde³ ciep³a i wilgoci. Wszystkie po³¹czenia elektryczne nale y wykonaæ przed za³¹czeniem napiêcia zasilania. Po zaprogramowaniu dialera zaleca siê przeprowadzenie symulacji akcji alarmowej i sprawdzenie skutecznoœci powiadamiania w praktyce. Pod³¹czenie zasilania Przewody zasilaj¹ce dialer nale y pod³¹czyæ do zacisków oznaczonych +/- 12Vdc. Dialer wymaga zasilania napiêciem sta³ym w granicach od 11 do 15 Vdc. Uk³ad zasilania dialera jest zabezpieczony bezpiecznikiem elektronicznym typu polimerowego i nie wymaga wymiany po zadzia³aniu. Urz¹dzenie pierwszy raz pod³¹czone do zasilania, zg³asza siê ustawieniami domyœlnymi (fabrycznymi) konfiguracji i bez nagranych komunikatów s³ownych. Pod³¹czenie linii telefonicznej Liniê telefoniczn¹ nale y doprowadziæ do zacisków dialera oznaczonych opisem LINE. Pozosta³e urz¹dzenia korzystaj¹ce z linii telefonicznej powinny zostaæ pod³¹czone do zacisków TEL. Takie pod³¹czenie gwarantuje, e urz¹dzenia pod³¹czone do zacisków TEL. nie mog¹ zak³óciæ wspó³pracy dialera z lini¹ telefoniczn¹. Urz¹dzenia korzystaj¹ce z linii telefonicznej mog¹ byæ równie pod³¹czone równolegle z dialerem to znaczy do zacisków LINE, lecz w tym przypadku mog¹ one zak³óciæ lub nawet zablokowaæ wspó³pracê dialera z lini¹ telefoniczn¹ i przez to uniemo liwiæ powiadamianie o alarmie. Pod³¹czenie linii wejœciowych Dialer posiada trzy wejœcia A1, A2 i A3. Wejœcia A1 i A2 s¹ wejœciami alarmowymi natomiast wejœcie A3 umo liwia blokowanie dozoru linii A1 oraz kasowanie alarmu. Wszystkie wejœcia dialera maj¹ identyczn¹ strukturê elektryczn¹. Ka de z nich mo na skonfigurowaæ jako NO lub jako NC. Wejœcia alarmowe zwykle wyzwala siê stykiem lecz mo na równie wyzwoliæ przez podanie odpowiedniego poziomu napiêcia. Liniê zaprogramowan¹ jako NO mo na wyzwoliæ przez podanie minusa zasilania natomiast liniê NC przez podanie plusa zasilania lecz w tym ostatnim przypadku wejœcie linii nale y wczeœniej na sta³e po³¹czyæ z minusem zasilania rezystorem o wartoœci z zakresu od 0.5 do 2KΩ. Wejœcie A1. Wejœcie A2. Wejœcie A3. Wejœcie to jest zw³ocznym wejœciem alarmowym. Wyzwolenie tego wejœcia powoduje po up³ywie zw³oki na wejœcie do alarmu przejœcie dialera to trybu alarmu. Nadzór tego wejœcia nie funkcjonuje gdy dialer jest w trybie programowania oraz gdy linia A3 jest w stanie wyzwolenia. Wejœcie to jest natychmiastowym (bezzw³ocznym) wejœciem alarmowym typu H24. Dialer dozoruje to wejœcie bez wzglêdu na stan linii A3. Dozór tej linii nie funkcjonuje w trybach programowania. Wejœcie to bêd¹c w stanie wyzwolenia blokuje dozór linii A1. Chwilowe wyzwolenie tego wejœcia podczas alarmu powoduje jego skasowanie. Pod³¹czenie linii wyjœciowych PGM1 i PGM2 Wyjœcia te s¹ uniwersalnymi wyjœciami typu otwarty kolektor o obci¹ alnoœci 1A dc. Normalnie wyjœcia te znajduj¹ siê w stanie wy³¹czenia (co odpowiada stanowi wysokiej impedancji). W stanie za³¹czenia wyjœcia te podaj¹ potencja³ minusa zasilania. Do wyjœcia programowalnego mo e byæ do³¹czony potencja³ maksimum +24V wzglêdem minusa zasilania dialera. Wyjœcia programowalne s¹ zabezpieczone przed przepiêciami i mog¹ bez dodatkowych elementów wykonawczych (przekaÿników) sterowaæ za³¹czeniem wiêkszoœci popularnych typów sygnalizatorów alarmowych. Wyjœcie PGM1. Wyjœcie to zostaje ka dorazowo za³¹czane w momencie wejœcia dialera do trybu alarmu. Wy³¹czeniewyjœcia nastêpuje z chwil¹ skasowania alarmu lub po up³ywie trzech minut od momentu wejœcia alarmu. Gdy alarm zosta³ wywo³any poprzez wprowadzenie komendy antynapadowej, wyjœcie PGM1 nie zostaje za³¹czone. (komenda anynapadowa patrz punkt Tryb ALARM )

4 Wyjœcie PGM2. Wyjœcie to zostaje za³¹czane gdy dialer rozpozna zanik napiêcia w linii telefonicznej trwaj¹cy d³u ej ni 3 minuty. Wy³¹czenie wyjœcia nastêpuje z chwil¹ powrotu napiêcia w linii telefonicznej. Za³¹czenia napiêcia zasilania Reset pamiêci EEPROM Ka dorazowo po w³¹czeniu zasilanie dialer testuje po³o enie zwory Z1. W przypadku gdy jest ona umieszczona na pozycji EEPROM RESET dialer kasuje wszystkie aktualne ustawienia w pamiêci EEPROM i nadaje im wartoœci domyœlne (fabryczne) po czym wchodzido trybu dozoru. W przypadku gdy po za³¹czeniu zasilania zwora Z1 znajduje siê na pozycji NORMAL POSITION dialer omija proces resetu pamiêci EEPROM i przechodzi bezpoœrednio do trybu dozoru. Uwaga! Po wykonaniu resetu pamiêci EEPROM zworê Z1 nale y umieœciæ ponownie na pozycji DEFAULT POSITION. Ustawienia domyœlne (fabryczne) pamiêci EEPROM W procesie produkcji dialera do pamiêci EEPROM wpisywany jest zestaw parametrów który nosi nazwê ustawieñ domyœlnych (fabrycznych). Ustawienia te ulegaj¹ modyfikacjom w procesie programowania dialera lub jego konfiguracji. Powrót do ustawieñ domyœlnych mo na wykonaæ dowoln¹ iloœæ razy poprzez wykonanie procedury Reset pamiêci EEPROM. Reset pamiêci EEPROM zwykle przeprowadza siê w przypadku utraty wczeœniej zaprogramowanych kodów dialera lub w celu usuniêcia problemu technicznego B³¹d pamiêci EEPROM. Ustawienia domyœlne Typ linii A1 :NO / Wolna Typ linii A2 :NO / Wolna Typ linii A3 :NO / Wolna Czas zw³oki na wejœcie do alarmu :0 sekund Opcje telefonowania 1 :Czas oczekiwania na sygna³ DT max. 4 sek. / Nie wybieraj numeru przy braku DT Opcje telefonowania 2 :Impulsowe wybieranie numeru (PULSE) / Czekaj na zg³oszenie abonenta. Iloœæ sygna³ów wywo³ania przy wywo³aniu tel. z zewn¹trz :0 (funkcja wy³¹czona) Czas dla funkcji podwójnego wywo³ania (PW) :0 minut (funkcja wy³¹czona) Komunikat o za³¹czonym dozorze linii A1 :brak komunikatu Komunikat o wy³¹czonym dozorze linii A1 :brak komunikatu Komunikat alarmowy :brak komunikatu Komunikat do stacji systemu przywo³awczego (PAGER) :brak komunikatu Kod u ytkownika :1111 Kod g³ówny :0000 Kod instalatora :1234 Sygna³y Akustyczne W trakcie obs³ugi dialera mog¹ pojawiæ siê nastêpuj¹ce sygna³y akustyczne: NAZWA SYGNA U SYMBOL SYGNA U Sygna³ b³êdu (-) Sygna³ b³êdu kody identyczne (- -) Sygna³ zachêty (** **) Sygna³ zakoñczenia operacji (*** ***) JEGO INTERPRETACJA Jeden d³ugi sygna³ o czasie trwania ok. 2 sek. Pojawienie siê tego sygna³u informuje o b³êdzie programowania lub wykonaniu niedozwolonej operacji. Sygna³ ten pojawia siê równie po wprowadzeniu b³êdnego kodu. Dwa d³ugie sygna³y. Sygna³ ten pojawia siê przy próbie zaprogramowania kodu o postaci identycznej z innym ju zaprogramowanym wczeœniej kodem. Dwie serie po dwa krótkie sygna³y. Sygna³ zachêty informuje o tym, e dialer oczekuje na wprowadzenie dalszej czêœci komendy lub kodu. Dwie serie po trzy krótkie sygna³y. Sygna³ zakoñczenia operacji informuje, e dialer zrozumia³ i wykona³ wydane polecenie.

5 Heksadecymalny (szesnastkowy) system zapisu liczb W odniesieniu do niektórych funkcji urz¹dzenia zastosowano HEXADECYMALNY system zapisu liczb (w skrócie HEX). W systemie tym cyfra mo e przybieraæ postaæ z zakresu 0,1 9 lub literê A, B, C, D, E i F. Sposób interpretacji oraz metodê programowania liczb w systemie HEX wyjaœnia tabela. CYFRA W SYSTEMIE DEC. (DZIESIÊTNYM). CYFRA W SYSTEMIE HEX. (SZESNASTKOWYM) SPOSÓB PROGRAMOWANIA (KLAWISZE) SPOSÓB PREZENTACJI NA WSKA NIKACH LED 1 1 [1] 2 2 [2] 3 3 [3] 4 4 [4] 5 5 [5] 6 6 [6] 7 7 [7] 8 8 [8] 9 9 [9] 10 A [*][0][*] 11 B [*][1][*] 12 C [*][2][*] 13 D [*][3][*] 14 E [*][4][*] 15 F [*][5][*] 0 0 [0] Rysunek ten symbolizuje migaj¹ce wszystkie wskaÿniki LED

6 WskaŸniki LED. Dialer posiada piêæ wskaÿników LED z których cztery s³u ¹ do sygnalizacji stanu pracy dialera lub s¹ wykorzystywane podczas programowania. WskaŸniki te posiadaj¹ nazwy ALARM [1], [DOZÓR][2], PROGRAM.[4] oraz TEST[8]. Cyfry przy wskaÿnikach led umo liwiaj¹ ³atw¹ interpretacjê cyfr w systemie HEX. Sposób interpretacji stanów œwiecenia wskaÿników LED: Œwieci LED: ALARM Dialer jest w trakcie alarmu. Œwieci LED: DOZÓR Dialer dozoruje wejœcia alarmowe A1 i A2 Pulsuje LED: DOZÓR Linia A3 jest w stanie wyzwolenia, dialer dozoruje tylko liniê A2, dozór linii A1 jest wy³¹czony. Pulsuje LED: ALARM Œwiec¹ obydwa wskaÿniki LED: ALARM i DOZÓR Œwieci LED: PROGRAM. Dialer by³ w stanie alarmu, który nie zosta³ do tej pory skasowany ani przez podanie odpowiedniego kodu ani przy pomocy linii A3. Dialer rozpozna³ wyzwolenia wejœcia alarmowego A1 i jest obecnie w trakcie odliczania zw³oki na wejœcie do alarmu. Skasowanie alarmu w trakcie trwania tej zw³oki zapobiega rozpoczêciu akcji powiadamiania telefonicznego oraz sygnalizacji alarmu na wyjœciu PGM1. Dialer jest w trybie programowania u ytkownika. Œwieci LED: TEST Dialer rozpozna³ istnienie co najmniej jednego problemu technicznego. Pulsuje LED: TEST. Od momentu ostatniego odczytu rodzaju problemu technicznego (funkcja [*][1]) dialer rozpozna³ nowy problem techniczny. Œwieci LED: PROGRAM. oraz TEST Dialer jest w trybie konfiguracji. W trybie programowania wskaÿniki LED wykorzystywane s¹ dodatkowo do wizualizacji wprowadzanych wartoœci parametrów. WskaŸnikom LED przyporz¹dkowane s¹ liczby 1,2,4 i 8. Odczyt wskazywanej przez wskaÿniki LED liczby HEX. uzyskuje siê poprzez dodanie cyfr umieszczonych przy zapalonych wskaÿnikach LED. Cyfra zero jest sygnalizowana pulsowaniem wszystkich wskaÿników LED. Przyk³ad odczytu wartoœci cyfry wskazywanej w kodzie HEX. Œwieci wskaÿnik PROGRAM.[4] i TEST. [8] WskaŸnikowi TEST odpowiada liczba 8 a wskaÿnikowi PROGRAM. liczba 4, prezentowana liczba HEX. ma zatem wartoœæ 8+4=12 co nale y interpretowaæ jako cyfrê C w systemie HEX. WskaŸnik LED TEL. ( Oprócz wymienionych wskaÿników LED dialer posiada jeszcze jeden (pi¹ty) wskaÿnik LED oznaczony symbolem telefonu. Œwiecenie tego wskaÿnika oznacza, e dialer jest w trakcie ³¹cznoœci telefonicznej i zajmuje liniê telefoniczn¹. PRZYGOTOWANIE DIALERA DO PRACY W celu przygotowania dialera do pracy nale y po wykonaniu po³¹czeñ elektrycznych wejœæ do trybu programowania instalatora i ustawiæ parametry konfiguruj¹ce sposób pracy dialera a nastêpnie przejœæ do trybu programowania u ytkownika i dokonaæ niezbêdnych dodatkowych operacji programuj¹cych. DZIA ANIE DIALERA Tryb DOZÓR Dialer bêd¹c w stanie dozoru nadzoruje liniê alarmow¹ A1 oraz liniê A2. Pojawienia siê na wejœciu A1 stanu wyzwolenia powoduje rozpoczêcie odliczania zw³oki na wejœcie do alarmu i po jej up³ywie przejœcie dialera do stanu alarmu. Wyzwolenie wejœcia A2 powoduje natychmiastowe przejœcie dialera do stanu alarmu. Stan dozoru sygnalizowany jest œwieceniem wskaÿnika LED DOZÓR. Jeœli wejœcie A3 znajduje siê w stanie wyzwolenia to dozór wejœcia A1 zostaje wy³¹czony. Zablokowanie dozoru linii A1 jest sygnalizowane pulsowaniem wskaÿnika DOZÓR. W przypadku gdy dozór linii A1 jest wy³¹czony to podczas ³¹cznoœci telefonicznej zestawionej z zewn¹trz dialer odtwarza komunikat o wy³¹czonym dozorze. Stan linii A3 nie ma wp³ywu na dozór wejœcia A2. Tryb ALARM Wejœcie do trybu alarmu nastêpuje w wyniku rozpoznania stanu wyzwolenia wejœcia alarmowego lub mo e nast¹piæ z klawiatury dialera w wyniku wprowadzenia komendy antynapadowej. W stanie alarmu dialer wykonuje po³¹czenia telefoniczne z numerami umieszczonymi na liœcie telefonów alarmowych oraz za³¹cza na czas 3 minut wyjœcie PGM1. Je eli alarm zosta³ wywo³any z klawiatury urz¹dzenia poprzez wprowadzenie komendy antynapadowej to wyjœcie PGM1 normalnie sygnalizuj¹ce alarm nie zostaje za³¹czone. Wprowadzenie komendy

7 antynapadowej nastêpuje poprzez wprowadzenie kodu g³ównego lub kodu u ytkownika powiêkszonego lub pomniejszonego o 1 na ostatniej pozycji. Przyk³ad wprowadzenia komendy antynapadowej: [Kod g³ówny+1][#] [Kod g³ówny-1][#] [Kod u ytkownika+1][#] [Kod u ytkownika-1][#] Wszystkie te komendy uruchamiaj¹ akcjê powiadamiania telefonicznego cichego tzn. bez za³¹czania wyjœcia PGM1. Uwaga! Po zakoñczeniu akcji powiadamiania telefonicznego dialer samoczynnie wraca do trybu dozoru i jest gotowy do przyjêcia nastêpnego alarmu. KASOWANIE ALARMU Skasowanie alarmu powoduje przerwanie akcji powiadamiania telefonicznego oraz skasowanie alarmu na wyjœciu PGM1. Po skasowaniu alarmu led ALARM przestaje pulsowaæ. Alarm mo e byæ skasowany z klawiatury dialera poprzez komendy: [Kod G³ówny] [#] [Kod U ytkownika] [#] [Kod G³ówny] [*] [#] lub poprzez chwilowe wyzwolenie linii A3. W zale noœci od tego czy linia A3 jest skonfigurowana jako linia wolna czy jako linia szybka minimalny czas wyzwolenia wejœcia A3 wynosi 2 lub 0.2 sekundy. Uwaga! Dialer dopuszcza trzy próby wprowadzenia kodu. Trzecia nieudana próba powoduje zablokowanie klawiatury na czas 1 min. Dialer podczas wprowadzania kodów lub innych manipulacji na klawiaturze nie przerywa akcji powiadamiania telefonicznego ani nie wstrzymuje dozoru wejœæ alarmowych. POWIADAMIANIE TELEFONICZNE Dialer d¹ y do uzyskania dwóch ³¹cznoœci z ka dym z zaprogramowanych abonentów telefonicznych. Po³¹czenie telefoniczne zostaje zakwalifikowane jako powiadomienie je eli dialer na podstawie analizy sygna³ów elektrycznych wystêpuj¹cych w linii telefonicznej rozpozna moment podniesienia s³uchawki przez wywo³ywanego abonenta i dokona transmisji komunikatu alarmowego. W przypadku za³¹czenia opcji Nie czekaj na zg³oszenie abonenta (Prog. Instalatora funkcja [*][6]) ka de wybranie numeru telefonicznego jest uznawane jako powiadomienie bez wzglêdu na to czy abonent podniós³ s³uchawkê czy nie. Przy za³¹czeniu tej opcji dialer wybiera ka dy numer na liœcie alarmowej tylko dwa razy (wyj¹tkiem s¹ numery abonentów systemu przywo³awczego). Po³¹czenia telefoniczne realizowane s¹ w czterech cyklach telefonowania. W ka dym cyklu telefonowania dialer wykonuje jedn¹ próbê zestawiania po³¹czenia telefonicznego z ka dym z numerów wystêpuj¹cych na liœcie alarmowej. Po³¹czenia telefoniczne realizowane s¹ wed³ug kolejnoœci ich wystêpowania na liœcie. Abonenci z którymi uzyskano dwie ³¹cznoœci zakoñczone transmisj¹ komunikatów s¹ w trakcie trwania akcji alarmowej pomijani. Numery abonentów systemu przywo³awczego s¹ wybierane w pierwszej kolejnoœci tzn. przed numerami abonentów powiadamianych komunikatem s³ownym. Do abonentów systemu przywo³awczego transmitowany jest komunikat tekstowy (patrz Prog. U ytkownika funkcja [*][9]). Zakwalifikowanie powiadomienia do abonentów systemu przywo³awczego nastêpuje z chwil¹ otrzymania sygna³u kwituj¹cego odbiór komunikatu tekstowego nadanego przez stacjê przywo³awcz¹. ZESTAWIANIE PO CZENIA TELEFONICZNEGO Po w³¹czeniu siê w liniê telefoniczn¹ dialer oczekuje na sygna³ zg³oszenia centrali telefonicznej (DT) a po jego rozpoznaniu przystêpuje do wybierania numeru. Po wybraniu numeru telefonicznego dialer oczekuje na zg³oszenie (podniesienie s³uchawki) wywo³ywanego abonenta a po nim dokonuje dwukrotnej transmisji komunikatu alarmowego i przechodzi do ³¹cznoœci z nastêpnym numerem alarmowym. Maksymalny czas oczekiwania na sygna³ zg³oszenia centrali telefonicznej (DT) podlega ustawieniu w trybie Prog. Instalatora (funkcja [*][5]) i mo e wynosiæ 4 lub 8 sek. Gdy w wymaganym czasie 4 lub 8 sek. sygna³ zg³oszenia centrali tel. nie zostanie rozpoznany dialer przechodzi do wybierania nastêpnego numeru telefonicznego. W przypadku za³¹czenia opcji Wybieraj numer pomimo braku sygna³u DT dialer bez wzglêdu na to czy rozpozna w linii tel. ww. sygna³ czy nie wybiera numer i dokonuje transmisji komunikatu. DETEKCJA ZG OSZENIA (PODNIESIENIA S UCHAWKI) WYWO YWANEGO ABONENTA Dialer ma do dyspozycji dwa mechanizmy detekcji momentu podniesienia s³uchawki telefonu przez wywo³ywanego abonenta. Pierwszy z nich polega na obserwacji zwrotnego sygna³u wywo³ania (w skr. ZSW) drugi natomiast polega na analizie biegunowoœci napiêcia zasilaj¹cego liniê telefoniczn¹. Sygna³ ZSW wystêpuje w linii telefonicznej po stronie abonenta który zestawia po³¹czenie telefoniczne (w tym przypadku jest to dialer) i oznacza e po³¹czenie zosta³o zestawione i trwa oczekiwanie na zg³oszenie wywo³ywanego abonenta (podniesienie s³uchawki). Sygna³ ZSW jest s³yszalny w s³uchawce telefonu jako echo dzwonienia telefonu u abonenta który jest wywo³ywany. Rozpoznanie zwrotnego sygna³u wywo³ania dialer interpretuje jako zestawienie po³¹czenia telefonicznego, natomiast póÿniejszy jego zanik jako zg³oszenie abonenta (podniesienie s³uchawki). Równolegle z obserwacj¹ zwrotnego sygna³u wywo³ania dialer obserwuje biegunowoœæ napiêcia w linii telefonicznej. Zmiana biegunowoœci zasilania linii telefonicznej oznacza podniesienie s³uchawki przez wywo³ywanego abonenta. Je eli dialer rozpozna zmianê biegunowoœci napiêcia zasilania linii tel. to przerywa analizê sygna³ów w linii telefonicznej i przystêpuje natychmiast do transmisji komunikatu alarmowego. Uwaga! Po³¹czenie telefoniczne w którym rozpoznano zg³oszenie wywo³ywanego abonenta poprzez jeden z opisanych powy ej mechanizmów detekcji podniesienia s³uchawki zostaje zakwalifikowane jako udane a abonent jako powiadomiony jednokrotnie. WY CZENIE DETEKCJI ZG OSZENIA ABONENTA TRANSMISJA KOMUNIKATU W CIEMNO W uzasadnionych przypadkach instalator w trakcie konfiguracji dialera mo e wy³¹czyæ dzia³anie mechanizmu detekcji zg³oszenia wywo³ywanego abonenta przez za³¹czenie opcji Nie czekaj na zg³oszenie abonenta. Za³¹czenie tej opcji powoduje bezwarunkow¹ transmisjê komunikatu alarmowego bezpoœrednio po wybraniu numeru telefonicznego. W przypadku za³¹czenia tej opcji dialer ka d¹ próbê po³¹czenia telefonicznego uznaje jako powiadomienie. Za³¹czenie tej opcji powoduje e dialer dzwoni pod ka dy z zaprogramowanych numerów alarmowych dwa razy bez wzglêdu na to czy abonent podniós³ s³uchawkê czy nie. Uwaga! W sytuacji za³¹czenia opcji Nie czekaj na zg³oszenie abonenta zaleca siê w celu zwiêkszenia pewnoœci powiadomienia zaprogramowanie tego samego numeru telefonicznego na dwóch lub wiêcej pozycjach.

8 WYWO ANIE TELEFONICZNE DIALERA Z ZEWN TRZ Dialer mo e przyjmowaæ wywo³ania telefoniczne z zewn¹trz. Instalator w konfiguracji okreœla iloœæ sygna³ów wywo³ania (dzwonków) po rozpoznaniu których dialer ma przyst¹piæ do obs³ugi wywo³ania telefonicznego (Patrz Prog. Instalatora funkcja [*][7]). Dialer po rozpoznaniu wymaganej iloœci sygna³ów wywo³ania w³¹cza siê w liniê tel. i transmituje trzykrotnie komunikat s³owny o trybie pracy w jakim siê aktualnie znajduje. Rodzaj transmitowanego komunikatu zale y od stanu linii A3. Je eli linia A3 znajduje siê w stanie wyzwolenia (dozór wejœcia A1 jest wy³¹czony) to transmitowany jest komunikat o wy³¹czeniu dozoru (Prog. Inst. funkcja [*][9][2]) natomiast gdy linia ta znajduje siê w stanie normalnym (dozór wejœcia A1 funkcjonuje normalnie) to transmitowany jest komunikat o za³¹czeniu dozoru (Prog. Inst. funkcja [*][9][1]). Je eli w trakcie ostatniego cyklu dozoru wyst¹pi³ alarm to dialer odtwarza dodatkowo komunikat alarmowy, ten sam co podczas powiadamiania o alarmie. Po transmisji komunikatów dialer automatycznie siê roz³¹cza. Transmisja komunikatu o wy³¹czeniu dozoru poprzedzana jest trzema d³ugimi sygna³ami akustycznymi (- - -) natomiast transmisja komunikatu o za³¹czonym dozorze poprzedzana jest seri¹ trzech sygna³ów akustycznych z³o onych z krótkich impulsów (*** *** ***). FUNKCJA PODWÓJNEGO WYWO ANIA (skr. Funkcja PW ) W przypadku gdy dialer rozpozna w linii telefonicznej iloœæ sygna³ów dzwonienia zgodn¹ z iloœci¹ zadeklarowan¹ w konfiguracji to bez wzglêdu na to czy funkcja podwójnego wywo³ania jest za³¹czona czy nie, w³¹cza siê w liniê telefoniczn¹ i obs³uguje wywo³anie. W przypadku gdy rozpoznana iloœæ sygna³ów dzwonienia jest mniejsza ni wartoœæ ustawiona w konfiguracji to dialer w przypadku gdy funkcji PW jest za³¹czona uruchamia proces odliczania zw³oki czasowej dla tej funkcji. Jeœli w trakcie trwania tej zw³oki czasowej dialer ponownie rozpozna sygna³y dzwonienia to nie czeka ju na wymagan¹ ich iloœæ lecz bezpoœrednio po drugim sygnale w³¹cza siê w liniê telefoniczn¹ i dokonuje obs³ugi ³¹cznoœci. Funkcja PW umo liwia udostêpnienie pierwszeñstwa w przyjêciu wywo³ania telefonicznego innym urz¹dzeniom wspólnie z dialerem pod³¹czonym do linii telefonicznej (fax. Lub automatyczna sekretarka) i powoduje e dla osób postronnych obecnoœæ dialera w linii tel. mo e byæ niezauwa alna. Uwaga! Za³¹czenie funkcji PW nastêpuje przez zaprogramowanie wartoœci zw³oki czasowej funkcji PW wiêkszej od zera (Prog. Inst. [*][7]). Wy³¹czenie funkcji PW nastêpuje przez zaprogramowanie czasu tej zw³oki na wartoœæ 000. Uwaga! Nale y pamiêtaæ e aby funkcja PW mog³a poprawnie dzia³aæ adne z pozosta³ych urz¹dzeñ korzystaj¹cych wspólnie z dialerem z linii telefonicznej nie powinno przejmowaæ wywo³ania telefonicznego po rozpoznaniu mniej ni dwóch sygna³ów wywo³ania (dzwonków) gdy uniemo liwi dialerowi przechwycenie wywo³ania telefonicznego. KODY DIALERA Dialer posiada nastêpuj¹ce kody: kod g³ówny (w skr. [KG]), kod u ytkownika (w skr. [KU]), kod instalatora (w skr. [KI]). Ka dy z tych kodów mo e mieæ d³ugoœæ od 4 do 8 cyfr. Kod g³ówny umo liwia skasowanie alarmu oraz wejœcie do trybu programowania dialera. Kod u ytkownika umo liwia jedynie skasowanie alarmu. Kod instalatora umo liwia wejœcie do trybu programowania instalatora i skonfigurowanie dialera. Uwaga! Kody musz¹ miêæ odmienne postacie. Dialer uniemo liwia zaprogramowanie dwóch kodów o tej samej postaci. W przypadku próby zaprogramowania kodu o postaci pokrywaj¹cej siê z innym ju istniej¹cym kodem dialer sygnalizuje b³¹d programowania kodu (sygna³ b³êdu - - ). PROGRAMOWANIE Dialer posiada dwa tryby programowania: tryb Programowanie u ytkownika oraz tryb Programowanie Instalatora. Do trybu Programowanie u ytkownika mo na wejœæ z trybu Dozoru lub Alarmu przez polecenie [Kod G³ówny] [*] [#]. Do trybu Programowanie Instalatora mo na wejœæ jedynie z trybu programowania u ytkownika przez polecenie [*] [0] [Kod Instalatora] [#]. Uwaga! W obydwu trybach programowania dialer nie nadzoruje linii wejœciowych ani nie odpowiada na wywo³ania telefoniczne z zewn¹trz. Je eli w trybie programowania u ytkownika lub instalatora przez okres trzech minut nie nast¹pi u ycie jakiegokolwiek klawisza dialer opuszcza aktualny tryb programowania i powraca do trybu dozoru. ZASADY PROGRAMOWANIA NUMERÓW TELEFONICZNYCH Dialer umo liwia zaprogramowanie dwóch numerów telefonicznych do stacji przywo³awczych (PAGER) oraz oœmiu numerów alarmowych do abonentów powiadamianych s³ownym komunikatem alarmowym. Ka dy z numerów mo e sk³adaæ siê z 16 cyfr. W numerze telefonicznym prócz cyfr 0, 1..9 mo na dodatkowo umieœciæ znaki specjalne. Dialer akceptuje nastêpuj¹ce znaki specjalne: ZNAK SPECJALNY SPOSÓB PROGRAMOWANIA ZNAKU HEX B [*][1][*] HEX C [*][2][*] HEX D [*][3][*] STAN WSKA NIKÓW LED FUNKCJA ZNAKU Znak ten powoduje prze³¹czenie na drugi (alternatywny) system wybierania numeru telefonicznego tzn. z DTMF na PULSE lub odwrotnie. Znak ten wprowadza przerwê 4 sekund w wybieraniu numeru telefonicznego. Po up³ywie tej przerwy dialer kontynuuje wybieranie numeru telefonicznego. Znak ten wprowadza oczekiwania na sygna³ centrali telefonicznej (DT). Zaprogramowanie tego znaku powoduje zatrzymanie procesu wybierania numeru telefonicznego do momentu pojawienia siê sygna³u DT.

9 PROGRAMOWANIE U YTKOWNIKA Wejœcie do trybu programowania u ytkownika uzyskuje siê z trybu dozoru lubtrybu alarmu przez podanie komendy: [Kod G³ówny][*][#] Po wejœciu do tego trybu dialer zapala wskaÿnik led PROGRAM. W trybie programowania u ytkownika dostêpne s¹ nastêpuj¹ce funkcje: [*] [1] [#] - Odczyt problemu technicznego. Po wejœciu do funkcji ([*][1]) dialer sygnalizuje istnienie rozpoznanych problemów technicznych poprzez za³¹czenie odpowiadaj¹cych tym problemom wskaÿników LED. Wyjœcie z funkcji nastêpuje poprzez naciœniêcie klawisza [#]. KOD PROBLEMU SPOSÓB PREZENTACJI NA WSKA NIKACH LED ZNACZENIE PROBLEMU 1 Brak napiêcia w linii telefonicznej. Problem zanika z chwil¹ powrotu napiêcia w linii tel. Rozpoznanie tego b³êdu jest sygnalizowane dodatkowo za³¹czeniem wyjœcia PGM2. 2 Brak sygna³u zg³oszenia centrali telefonicznej (sygna³ - DT). Problem znika z chwil¹ pojawienia siê sygna³u DT podczas kolejnej ³¹cznoœci telefonicznej. 4 Sygnalizacja tego problemu wskazuje na istnienie w pamiêci danych (EEPROM) b³êdów. Efektem ich wystêpowania mo e byæ z³e dzia³anie dialera. W celu usuniêcia tego problemu nale y dokonaæ resetu pamiêci EEPROM i ponownie zaprogramowaæ dialer. Gdy zabieg ten nie usunie ww. problemu dialer nale y zwróciæ do serwisu celem naprawy. 8 Sygnalizacja tego b³êdu wskazuje na b³¹d w uk³adzie pamiêci programu (ROM). W sytuacji rozpoznania tego problemu dialer nale y zwróciæ do serwisu celem wymiany uk³adu pamiêci ROM. [*] [2] [N] [Numer telefoniczny] [#] Programowanie lub kasowanie N-tego numeru alarmowego W miejscu wystêpowania litery N nale y wprowadziæ cyfrê z zakresu od 1 do 8 okreœlaj¹c¹ który z numerów bêdzie programowany. Koniec programowania numeru uzyskuje siê znakiem [#]. Ka da wprowadzona cyfra lub znak specjalny s¹ prezentowane na wskaÿnikach LED w postaci HEX. Usuniêcie numeru z listy telefonów alarmowych nastêpuje przez zaprogramowanie go jako numeru pustego. [*][2][4][ ][#] programuje czwarty numer alarmowy [*][2][N][#] kasuje N-ty alarmowy numer telefoniczny [N]=1..8 [*] [3] [N] ( [*] ) [#] - Odczyt N-tego numeru alarmowego Po wejœciu do funkcji prezentowana jest na wskaÿnikach LED pierwsza cyfra numeru telefonicznego w postaci HEX. Klawiszem [*] uzyskuje siê przejœcie do prezentacji nastêpnej cyfry numeru. Wyjœcie z funkcji nastêpuje automatycznie po wyœwietleniu ostatniej cyfry numeru telefonicznego lub mo e nast¹piæ wczeœniej po u yciu klawisza [#]. [*] [4] ( [#] ) - Nagrywanie komunikatu alarmowego. Bezpoœrednio po naciœniêciu klawisza [4] dialer rozpoczyna nagrywanie komunikatu alarmowego. Komunikat nale y nagraæ mówi¹c z odleg³oœci oko³o 20 cm od klawiatury dialera. Koniec zapisu komunikatu i wyjœcie z funkcji nastêpuje z chwil¹ wyczerpania dostêpnego czasu nagrania (15 sek.) lub mo e nast¹piæ wczeœniej po naciœniêciu klawisza [#]. [*] [5] ( [#] ) - Odczyt komunikatu alarmowego. Bezpoœrednio po naciœniêciu klawisza [5] dialer rozpoczyna odtwarzanie zapisanego w pamiêci komunikatu alarmowego. Ods³uch tego komunikatu dokonuje siê za pomoc¹ s³uchawek pod³¹czonych do wyjœcia s³uchawkowego dialera. S³uchawki musz¹ byæ wyposa one w wtyk typu mini-jack stereo o œrednicy 3,5 mm. Koniec ods³uchu i wyjœcie z funkcji nastêpuje automatycznie po odtworzeniu ca³ego komunikatu lub mo e nast¹piæ w dowolnej chwili przez u ycie klawisza [#]. [*] [6][N] [Numer telefoniczny] [#] - Programowanie lub kasowanie numerów telefonicznych do systemu przywo³awczego W miejsce znaku [N] nale y wprowadziæ cyfrê [1] lub [2] w zale noœci od tego czy programowaniu ma podlegaæ pierwszy czy drugi numer telefonu do abonenta systemu przywo³awczego. Ka da wprowadzona cyfra lub znak s¹ prezentowane na wskaÿnikach LED w postaci HEX. Usuniêcie numeru z listy telefonów alarmowych nastêpuje przez zaprogramowanie go jako numeru pustego. [*][6][2][ ][#] programuje drugi numer do abonenta systemu przywo³awczego. [*][6][1][#] kasuje pierwszy numer do abonenta systemu przywo³awczego. [*] [7] [Nowy kod g³ówny ] [#] [Nowy kod g³ówny] [#] - Programowanie kodu g³ównego.

10 Po naciœniêciu klawisza [7] programuj¹cy musi dwukrotnie wprowadziæ now¹ postaæ kodu g³ównego ka dorazowo koñcz¹c go znakiem [#]. Gdy obydwie postacie kodu s¹ identyczne nastêpuje zapamiêtanie nowego kodu, w przeciwnym przypadku nastêpuje sygnalizacja b³êdu programowania i wyjœcie z funkcji. D³ugoœæ kodu musi siê zawieraæ w granicach od 4 do 8 cyfr. Cyfry wprowadzanego kodu s¹ wyœwietlane na wskaÿnikach LED w postaci HEX. [*][7][1212][#][1212][#] programuje kod g³ówny jako 1212 [*][7][12123][#][12123][#] programuje kod g³ówny jako [*][7][121234][#][121234][#] programuje kod g³ówny jako [*][7][ ][#][ ][#] programuje kod g³ówny jako [*] [8] [Nowy kod u ytkownika] [#] [Nowy kod u ytkownika] [#] Programowanie kodu u ytkownika Programowanie kodu u ytkownika przeprowadza siê na identycznych zasadach co programowanie kod g³ównego. [*] [9] Programowanie komunikatu do systemu przywo³awczego Programowanie komunikatu tekstowego do systemu przywo³awczego realizuje siê przez wprowadzenie ci¹gu znaków z klawiatury dialera. Wprowadzone znaki s¹ transmitowane w postaci cyfr DTMF do stacji przywo³awczej. Operatorzy systemów przywo³awczych stosuj¹ ró ne algorytmy kodowania komunikatów. Kodowanie komunikatu do stacji przywo³awczej nale y przeprowadziæ zgodnie z instrukcj¹ operatora sytemu traktuj¹c klawiaturê dialera na identycznych zasadach co klawiaturê telefonu. Poni ej przedstawiono sposób programowania komunikatu zgodny z systemem POLPAGER. [*][*] - prze³¹cza klawiaturê w tryb literowy [0][*] - powrót z trybu literowego do cyfrowego, [N][*] - w trybie literowym uzyskuje lew¹ literê klawiatury, [N][#] - w trybie literowym uzyskuje praw¹ literê klawiatury, [N] - w trybie literowym uzyskuje œrodkow¹ literê, [*] - wprowadza odstêp (spacjê) w trybie cyfrowym, [0] - wprowadza odstêp (spacjê) w trybie literowym, [0][#][#] - koniec komunikatu w trybie literowym, [#] - koniec komunikatu w trybie cyfrowym, Po wejœciu do funkcji klawiatura znajduje siê w trybie cyfrowym wprowadzania znaków. Komunikat mo e zawieraæ maksymalnie 128 znaków. [*] [0] [Kod instalatora][#] - Wejœcie do trybu programowania instalatora Po wprowadzeniu tej komendy dialer wchodzi do trybu programowania instalatora. Tryb programowania instalatora sygnalizowany jest œwieceniem wskaÿników LED PROGRAM. oraz TEST. [*] [#] Wyjœcie z trybu programowania Po wydaniu tej komendy dialer opuszcza tryb programowania u ytkownika i wchodzi do trybu dozoru. PROGRAMOWANIE INSTALATORA W trybie tym dokonuje siê konfiguracji dialera. Wejœcie do trybu programowania instalatora odbywa siê wy³¹cznie z trybu programowania u ytkownika i nastêpuje w wyniku podania komendy [*] [0] [Kod Instalatora] [#]. Po wejœciu do trybu programowania instalatora dialer zapala wskaÿniki led PROGRAM. oraz TEST. W trybie programowania instalatora dostêpne s¹ nastêpuj¹ce funkcje: [*][1][N][#] Typ wejœcia A1 W miejscu litery [N] nale y wprowadziæ cyfrê [1],[2],[4] lub [8]. Po wejœciu do funkcji œwieci wskaÿnik led odpowiadaj¹cy opcji aktualnie za³¹czonej. Programuj¹cy naciskaj¹c odpowiedni klawisz (1,2,4 lub 8) dokonuje zmiany opcji. Automatycznie po za³¹czeniu nowej opcji zostaje zapalony odpowiadaj¹cy jej wskaÿnik led. Wyjœcie z funkcji i zapamiêtanie zmian uzyskuje siê przez naciœniêcie klawisza [#]. Znaczenie opcji: [1]- Linia typu NO/WOLNA [2]- Linia typu NC/WOLNA [4]- Linia typu NO/SZYBKA [8]- Linia typu NC/SZYBKA [*][1][2][#] programuje liniê A1 jako liniê typu NC/WOLNA.

11 UWAGA! Linia wolna wymaga w celu wyzwolenia impulsu o czasie trwania d³u szym ni 2 sek. natomiast linia szybka wymaga impulsu o czasie trwania d³u szym ni 0.2 sek. [*][2][N][#] Typ wejœcia A2 Programowanie na identycznych zasadach jak dla wejœcia A1. [*][3][N][#] Typ wejœcia A3 Programowanie na identycznych zasadach jak dla wejœcia A1. [*][4][XYZ][#] Czas zw³oki na wejœcie do alarmu Zw³oka ta dotyczy tylko linii wejœciowej A1. Wartoœæ wpisana w miejsce znaków [XYZ] mo e siê zawieraæ w przedziale od 0 do 255 i oznacza czas zw³oki w sekundach. Po wejœciu do funkcji pulsuje wskaÿnik PROGRAM. Programuj¹cy wpisuje cyfry, ka dorazowo po wprowadzeni u kolejnej cyfry dialer prezentuje j¹ na wskaÿnikach LED. Po wprowadzeniu cyfry trzeciej (Z) nale y wyjœæ z funkcji naciskaj¹c kl awisz [#]. Zaprogramowanie wartoœci [XYZ]=[000] powoduje e wejœcie do alarmu nastêpuje natychmiast po rozpoznaniu wyzwolenia wejœcia alarmowego A1. [*][4][120][#] - ustawia zw³okê na wejœcie do alarmu równ¹ 120 sekund. [*][4][012][#] - ustawia zw³okê na wejœcie do alarmu równ¹ 12 sekund. [*][4][12][#] - ustawia zw³okê na wejœcie do alarmu równ¹ 12 sekund. [*][5][N][#] Opcje telefonowania 1 Po wejœciu do funkcji œwieci wskaÿnik led odpowiadaj¹cy opcji aktualnie za³¹czonej. Programuj¹cy naciskaj¹c odpowiedni klawisz [1],[2],[4] lub [8]) dokonuje wyboru nowej opcji. Automatycznie po za³¹czeniu nowej opcji zostaje zapalony odpowiadaj¹cy jej wskaÿnik led. Wyjœcie z funkcji i zapamiêtanie zmian uzyskuje siê przez naciœniêcie klawisza [#]. Znaczenie opcji: [1] - Czas oczekiwania na sygna³ DT 4 sek./ Nie wybieraj numeru gdy brak DT. [2] - Czas oczekiwania na sygna³ DT 8 sek./ Nie wybieraj numeru gdy brak DT. [4] - Czas oczekiwania na sygna³ DT 4 sek./ Wybieraj numer pomimo braku DT. [8] - Czas oczekiwania na sygna³ DT 8 sek./ Wybieraj numer pomimo braku DT. DT sygna³ zg³oszenia centrali telefonicznej (Dial Tone) [*][5][4][#] ustawia czas oczekiwania na sygna³ DT równy 4 sek. i powoduje e dialer pomimo braku tego sygna³u wybierze numer telefoniczny i dokona transmisji komunikatu. [*][6][N][#] Opcje telefonowania 2 Po wejœciu do funkcji œwieci wskaÿnik led odpowiadaj¹cy opcji która jest aktualnie za³¹czona. Programuj¹cy naciskaj¹c odpowiedni klawisz [1],[2],[4] lub [8] dokonuje wyboru nowej opcji. Automatycznie po za³¹czeniu nowej opcji zostaje zapalony odpowiadaj¹cy jej wskaÿnik led. Wyjœcie z funkcji i zapamiêtanie zmian uzyskuje siê przez naciœniêcie klawisza [#]. Znaczenie cyfry [N]: [1] - Wybieranie numeru impulsowe (PULSE)/Czekaj na zg³oszenie abonenta. [2] - Wybieranie numeru impulsowe (PULSE)/Nie czekaj na zg³oszenie abonenta. [4] - Wybieranie numeru tonowe (DTMF)/Czekaj na zg³oszenie abonenta. [8] - Wybieranie numeru tonowe (DTMF)/Nie czekaj na zg³oszenie abonenta. [*][6][4][#] powoduje prze³¹czenie na tonowy (DTMF) system wybierania oraz za³¹cza detekcjê zg³oszenia (podniesienia s³uchawki) wywo³ywanego abonenta telefonicznego. [*][7][N][#] Iloœæ sygna³ów wywo³ania po których dialer odpowiada na telefony z zewn¹trz W miejscu litery [N] nale y wprowadziæ cyfrê z zakresu od 0 do 9. Po wejœciu do funkcji pulsuje wskaÿnik led PROGRAM. Programuj¹cy w miejsce oznaczone liter¹ [N] wprowadza ¹dan¹ wartoœæ parametru, wartoœæ ta jest automatycznie wyœwietlana na wskaÿnikach led. Wyjœcie z funkcji i zapamiêtanie zmian uzyskuje siê przez naciœniêcie klawisza [#]. Zaprogramowanie wartoœci N=0 powoduje e dialer nie odpowiada na wywo³ania telefoniczne. [*][7][4][#] - powoduje ustawienie odpowiedzi na wywo³anie telefoniczne z zewn¹trz po rozpoznaniu czterech sygna³ów wywo³ania (dzwonków). [*][7][0][#] wy³¹cza funkcjê odpowiedzi dialera na wywo³ania telefoniczne z zewn¹trz. [*][8][XYZ][#] Czas dla funkcji podwójnego wywo³ania (PW) Wartoœæ wpisana w miejsce znaków [XYZ] mo e siê zawieraæ w przedziale od 0 do 255 (sekund). Po wejœciu do funkcji pulsuje wskaÿnik PROGRAM. Programuj¹cy wprowadza wartoœæ [XYZ], ka dorazowo po wprowadzeniu kolejnej cyfrydialer prezentuje j¹ na wskaÿnikach LED w postaci HEX. Po wprowadzeniu trzeciej cyfry (Z) nale y wyjœæ z funkcji naciskaj¹c klawisz [#]. Zaprogramowanie wartoœci [XYZ]=[000] powoduje wy³¹czenie dzia³ania funkcji PW i oznacza e dialer ka dorazowo po rozpoznaniu zaprogramowanej liczby sygna³ów wywo³ania (dzwonków) w³¹czy siê w liniê telefoniczn¹ i nada komunikat o stanie dialera i ewentualnie o wyst¹pieniu alarmu. Uwaga! Funkcja podwójnego wywo³ania (PW) umo liwia udostêpnienie pierwszeñstwa w odpowiedzi na wywo³ania telefoniczne z zewn¹trz innym urz¹dzeniom korzystaj¹cym wspólnie z dialerem z linii telefonicznej. W przypadku korzystania z tej funkcji zaleca siê ustawienie wartoœci czasu PW na wartoœæ z przedzia³u od 30 do 180 sekund.

12 [*][8][045][#] - ustawia czas dzia³ania funkcji PW równy 45 sekund. [*][8][45][#] - ustawia czas dzia³ania funkcji PW równy 45 sekund. [*][8][5][#] - ustawia czas dzia³ania funkcji PW równy 5 sekund. [*][8][0][#] wy³¹cza dzia³anie funkcji podwójnego wywo³ania. [*][9][1] Zapis komunikatu o za³¹czonym trybie dozoru linii A1 Bezpoœrednio po naciœniêciu klawisza [1] dialer rozpoczyna nagrywanie komunikatu. Komunikat nale y nagraæ mówi¹c z odleg³oœci oko³o 20 cm w kierunku do klawiatury dialera. Po up³ywie czasu przeznaczonego na nagranie (2 sekundy) dialer dokonuje automatycznie odtworzenia komunikatu. Ze wzglêdu na krótki czas nagrania (2 sek.) konieczne jest nagranie komunikatu o krótkim brzmieniu np. DIALER W DOZORZE lub DOZÓR ZA CZONY. W przypadku gdy nagrany komunikat jest za cichy lub posiada znaczne zniekszta³cenia nagranie nale y powtórzyæ koryguj¹c g³oœnoœæ mówienia. [*][9][2] Zapis komunikatu o wy³¹czonym trybie dozoru linii A1 Bezpoœrednio po naciœniêciu klawisza [2] dialer rozpoczyna nagrywanie komunikatu. Komunikat nale y nagraæ mówi¹c z odleg³oœci oko³o 20 cm w kierunku do klawiatury dialera. Po up³ywie czasu przeznaczonego na nagranie (2 sekundy) dialer dokonuje automatycznie odtworzenia komunikatu. Ze wzglêdu na krótki czas nagrania (2 sek.) konieczne jest nagranie komunikatu o krótkim brzmieniu np. DIALER ZABLOKOWANY lub DOZÓR WY CZONY. W przypadku gdy nagrany komunikat jest za cichy lub posiada znaczne zniekszta³cenia nagranie nale y powtórzyæ koryguj¹c g³oœnoœæ mówienia. [*][0][Nowy KI][#][Nowy KI][#] Programowanie nowego kodu instalatora Po naciœniêciu klawisza [0] programuj¹cy musi dwukrotnie wprowadziæ now¹ postaæ kodu g³ównego ka dorazowo koñcz¹c go znakiem [#]. Gdy obydwie postacie kodu s¹ identyczne nastêpuje zapamiêtanie nowego kodu, w przeciwnym przypadku nastêpuje sygnalizacja b³êdu programowania i wyjœcie z funkcji. D³ugoœæ kodu musi siê zawieraæ w granicach od 4 do 8 cyfr. Cyfry wprowadzanego kodu s¹ wyœwietlane na wskaÿnikach LED w postaci HEX. [*][0][1212][#][1212][#] programuje kod instalatora jako 1212 [*][0][12123][#][12123][#] programuje kod instalatora jako [*][0][121234][#][121234][#] programuje kod instalatora jako [*][0][ ][#][ ][#] programuje kod instalatora jako [*] [#] Wyjœcie z trybu programowania instalatora Po wydaniu tej komendy dialer opuszcza tryb programowania instalatora i przechodzi do trybu dozoru. DANE TECHNICZNE Napiêcie zasilania Vdc Pobór pr¹du typ. 40mA / maks.100ma Zakres temperatur pracy st.c Masa ok. 0.27kg Wymiary d³. x szer. x wys. 215 x 95 x 27 ZASADY GWARANCJI Producent urz¹dzenia zobowi¹zuje siê przez okres 12 miesiêcy od daty jego sprzeda y, lecz nie d³u szym ni 18 miesiêcy od daty jego produkcji, do bezp³atnych napraw uszkodzeñ powsta³ych z winy producenta. Gwarancja nie ma zastosowania i traci wa noœæ w przypadku uszkodzeñ powsta³ych nie z winy producenta, w szczególnoœci takich jak wy³adowania atmosferyczne, przekroczenie nominalnych warunków zasilania, udary mechaniczne, zalanie p³ynami oraz niew³aœciwym zastosowaniem urz¹dzenia. Utrata gwarancji nastêpuje równie w nastêpstwie nieautoryzowanych napraw lub modyfikacji urz¹dzenia. Producent zobowi¹zuje siê w ramach wa noœci gwarancji do bezp³atnej naprawy urz¹dzenia w terminie 14 dni od daty dostarczenia urz¹dzenia do producenta. W adnym przypadku producent urz¹dzenia nie odpowiada za bezpoœrednie skutki uszkodzenia, utratê przewidywanych dochodów, stratê czasu b¹dÿ szkody które poniós³ nabywca urz¹dzenia na skutek nieprawid³owego jego dzia³ania. Dialer posiada œwiadectwo homologacji Ministra ¹cznoœci RP nr. 144/99

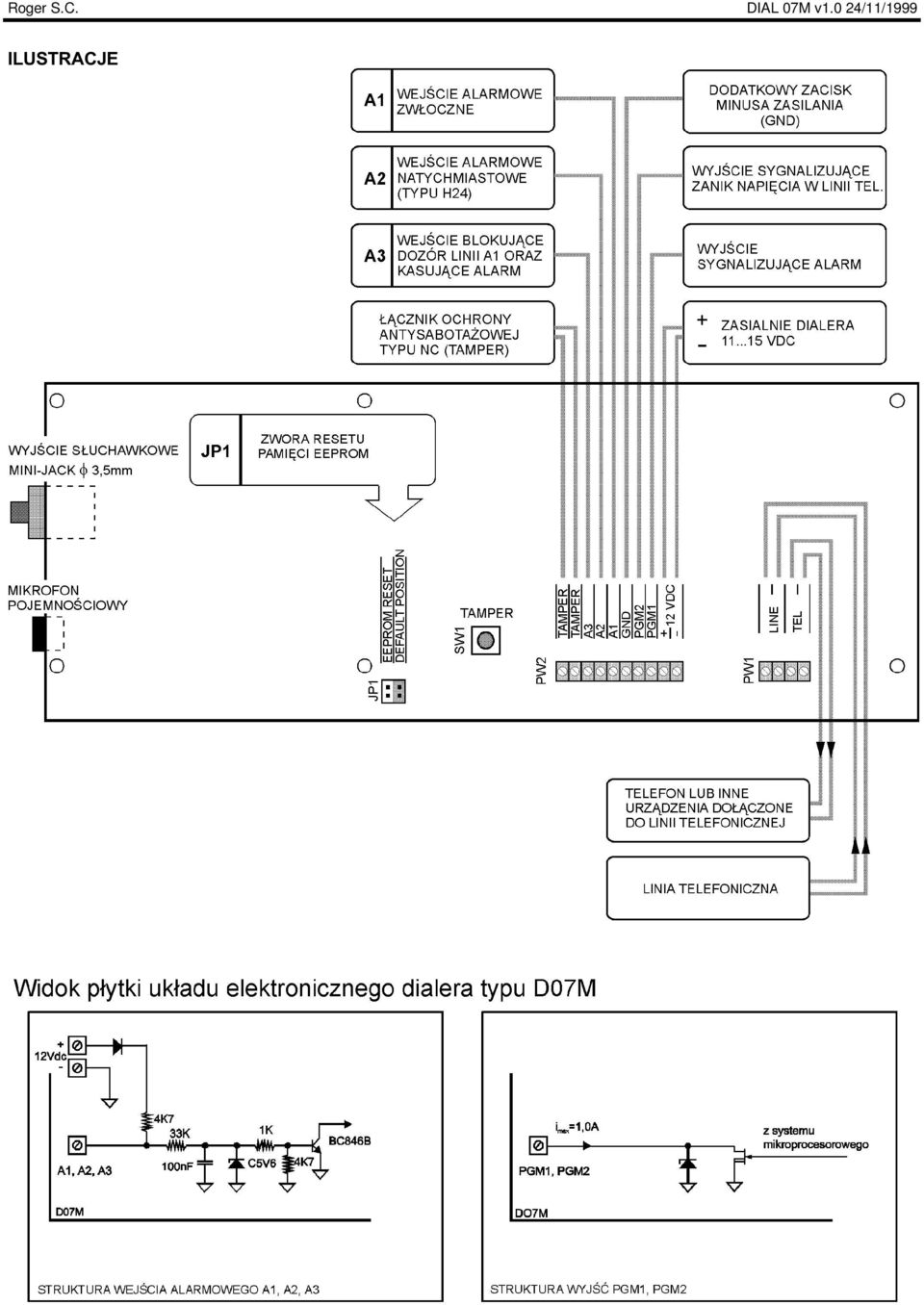

13 ILUSTRACJE
