1 PROJEKT BUDOWLANO WYKONAWCZY Temat opracowania : Obiekt : Lokalizacja : Wymiana instalacji elektrycznej w części administracyjnej budynku Budynek użytkowy ul. Płocka 34, Warszawa nr ew. działki : 24/2, obręb Inwestor : Jednostka projektowa : Zakład Gospodarowania Nieruchomościami w dzielnicy Wola m.st. Warszawy ul. Bema 70, Warszawa POWERSUN Sp. z o. o. ul. Kowalska 9/ Lublin Projektował: Branża Nr Uprawnień Podpis: Robert Wrona elektryczna LUB/0080/PWOE/12 Sprawdził: Branża Nr Uprawnień Podpis: Wojciech Jakubaszek elektryczna LUB/0251/PWOE/12 CZERWIEC

2 ZAWARTOŚĆ PROJEKTU BUDOWLANEGO ZAŁĄCZNIKI FORMALNE...4 OPIS TECHNICZNY PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA CHARAKTERYSTYKA OBIEKTU ZESTAWIENIE POWIERZCHNI I KUBATURA ZAKRES PRZEBUDOWY OPIS PROJEKTOWANYCH ROBÓT WPŁYW NA ŚRODOWISKO OCENA TECHNICZNA PROJEKTOWANEJ PRZEBUDOWY OCHRONA PRZECIWPOŻAROWA CHARAKTERYSTYKA ENERGETYCZNA OBIEKTU BILANS MOCY URZĄDZEŃ ELEKTRYCZNYCH WŁAŚCIWOŚCI CIEPLNE PRZEGRÓD ZEWNĘTRZNYCH PARAMETRY SPRAWNOŚCI ENERGETYCZNEJ INSTALACJI GRZEWCZEJ I INNYCH URZĄDZEŃ MAJĄCYCH WPŁYW NA GOSPODARKĘ CIEPLNĄ OBIEKTU BUDOWLANEGO, W TYM WENTYLACYJNYCH I KLIMATYZACYJNYCH UWAGI KOŃCOWE ROZWIĄZANIA INSTALACJI ELEKTRYCZNYCH ZAŁOŻENIA DO PROJEKTOWANIA. NORMY I PRZEPISY PRZEDMIOT OPRACOWANIA STAN ISTNIEJĄCY ZAKRES PROJEKTU DEMONTAŻ ISTNIEJĄCEJ INSTALACJI ELEKTRYCZNEJ TABLICA GŁÓWNA 0,4KV TG TABLICE LOKALOWE 0,4KV TU WEWNĘTRZNE LINIE ZASILAJĄCE INSTALACJA OŚWIETLENIA OGÓLNEGO I EWAKUACYJNEGO OCHRONA PRZECIWPOŻAROWA Ochrona przeciwporażeniowa Ochrona przed przepięciami atmosferycznymi i łączeniowymi Ochrona przed skutkami oddziaływania cieplnego OBLICZENIA BILANS MOCY DLA BUDYNKU DOBÓR KABLI I PRZEWODÓW ZASILAJĄCYCH POMIARY I ODBIÓR INSTALACJI ELEKTRYCZNEJ UWAGI KOŃCOWE INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA CZĘŚĆ RYSUNKOWA E-01 SCHEMAT ZASILANIA BUDYNKU

3 17.2 E-02 RZUT PIWNIC E-03 RZUT PARTERU E-04 RZUT I PIĘTRA E-05 SCHEMAT TABLIC LOKALOWYCH TU-1, TU-4, TU E-06 SCHEMAT TABLIC LOKALOWYCH TU-2, TU E-07 SCHEMAT TABLICY LOKALOWEJ TU E-08 SCHEMAT TABLICY LOKALOWEJ TU E-09 SCHEMAT TABLICY LOKALOWEJ TU E-10 SCHEMAT TABLICY ADMINISTRACYJNEJ E-11 WIDOK TABLICY GŁÓWNEJ, ADMINISTRACYJNEJ I LICZNIKOWYCH

4 Załączniki formalne Wykaz załączników formalnych: Oświadczenie projektanta. Kopia decyzji o wydaniu uprawnień do wykonywania samodzielnych funkcji technicznych w budownictwie projektanta. Zaświadczenie o członkostwie w Okręgowej Izbie Inżynierów projektanta. 4

5 Robert Wrona Ul. Bursztynowa 12/ Lublin Nr upr.: LUB/0080/PWOE/12 Lublin, dnia O Ś W I A D C Z E N I E Projektanta * / Osoby sprawdzającej * Stosownie do zapisów art.20 ust.4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (tekst jedn. Dz. U. z 2003 r. nr 207 poz z późn. zm.) oświadczam, iż projekt budowlany: Wymiana instalacji elektrycznej w części administracyjnej budynku (nazwa projektu) Zakład Gospodarowania Nieruchomościami w dzielnicy Wola m.st. Warszawy ul. Bema 70, Warszawa (inwestor) Budynek użytkowy ul. Płocka 34, Warszawa (adres inwestycji) opracowany: r. (data opracowania projektu) został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej.... podpis składającego oświadczenie *niepotrzebne skreślić 5

6 Wojciech Jakubaszek ul. Zarzeka 87A Wąwolnica Nr upr.: LUB/0251/PWOE/12 Lublin, dnia O Ś W I A D C Z E N I E Projektanta * / Osoby sprawdzającej * Stosownie do zapisów art.20 ust.4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (tekst jedn. Dz. U. z 2003 r. nr 207 poz z późn. zm.) oświadczam, iż projekt budowlany: Wymiana instalacji elektrycznej w części administracyjnej budynku (nazwa projektu) Zakład Gospodarowania Nieruchomościami w dzielnicy Wola m.st. Warszawy ul. Bema 70, Warszawa (inwestor) Budynek użytkowy ul. Płocka 34, Warszawa (adres inwestycji) opracowany: r. (data opracowania projektu) został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej.... podpis składającego oświadczenie *niepotrzebne skreślić 6

7 7

8 8

9 9

10 10

11 11

12 Opis techniczny 1 Przedmiot opracowania Przedmiotem opracowania jest projekt wymiany instalacji elektrycznych w części administracyjnej budynku użytkowego zlokalizowanego przy ul. Płockiej 34 w Warszawie. 2 Podstawa opracowania Umowa z inwestorem. Wytyczne i zalecenia Inwestora. Wizja lokalna i inwentaryzacja instalacji elektrycznej dla celów projektowych. Podkłady budowlane wykonane do celów projektowych. Obowiązujące normy i przepisy. 3 Charakterystyka obiektu Budynek użytkowy jest pawilonem handlowo - usługowym. Obiekt jest częściowo podpiwniczony i posiada dwie kondygnacje nadziemne. 4 Zestawienie powierzchni i kubatura Kubatura 4532 m 3 Powierzchnia użytkowa 989,33 m 2 Ilość kondygnacji 3 Ilość lokali użytkowych 8 5 Zakres przebudowy Wymiana instalacji elektrycznej w części administracyjnej budynku użytkowego. 12

13 6 Opis projektowanych robót Niniejsza dokumentacja swoim zakresem obejmuje wymianę instalacji elektrycznej w części administracyjnej budynku użytkowego. 7 Wpływ na środowisko Wykonanie projektowanych prac nie oddziaływuje w żaden znaczący sposób na środowisko zarówno podczas prowadzenia prac budowlanych jak i na etapie eksploatacji obiektu. 8 Ocena techniczna projektowanej przebudowy. Nie stwierdza się zagrożenia dla bezpieczeństwa użytkowników i ich mienia. Przewidywane dodatkowe obciążenia i prowadzone roboty nie powinny wpłynąć w żaden istotny sposób na stan techniczny elementów konstrukcyjnych budynku, warunki geologiczno - inżynierskie i stan posadowienia istniejącego budynku. Obecny stan techniczny budynku pozwala na przeprowadzenie zaprojektowanych rozwiązań. 9 Ochrona przeciwpożarowa. W wyniku prac adaptacyjnych budynku, które przewidziano do wykonania w ramach niniejszej dokumentacji doprowadzono budynek do stanu zgodnego z wymaganiami przepisów techniczno - budowlanych i warunków ochrony przeciwpożarowej w zakresie głównego przeciwpożarowego wyłącznika prądu. 10 Charakterystyka energetyczna obiektu Bilans mocy urządzeń elektrycznych W wyniku przeprowadzonej przebudowy bilans mocy urządzeń elektrycznych nie ulegnie zmianie Właściwości cieplne przegród zewnętrznych W wyniku przeprowadzonej przebudowy właściwości cieplne przegród zewnętrznych nie ulegną zmianie. 13

14 10.3 Parametry sprawności energetycznej instalacji grzewczej i innych urządzeń mających wpływ na gospodarkę cieplną obiektu budowlanego, w tym wentylacyjnych i klimatyzacyjnych W wyniku przeprowadzonej przebudowy sprawność energetyczna instalacji grzewczej i innych urządzeń nie ulegnie zmianie. 11 Uwagi Końcowe Prace powinny być prowadzone pod nadzorem osoby posiadającej uprawnienia budowlane. Wszystkie zastosowane materiały winny mieć stosowne aprobaty i dopuszczenia. Roboty należy wykonać zgodnie z obowiązującymi warunkami technicznymi, sztuką budowlaną i przy zachowaniu przepisów BHP. 14

15 12 Rozwiązania instalacji elektrycznych Założenia do projektowania. Normy i przepisy. Stosowane w niniejszym projekcie Normy i Przepisy: Polska Norma PN-HD :2000 Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa - Ochrona przeciwporażeniowa Polska Norma PN-HD :1999 Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed prądem przetężeniowym Polska Norma PN-HD :1999 Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed przepięciami atmosferycznymi i łączeniowymi Polska Norma PN-HD :2002 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - Oprzewodowanie Polska Norma PN-HD :2000 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego Aparatura, rozdzielcza i sterownicza Polska Norma PN-HD :1999 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego Uziemienia i przewody ochronne Polska Norma PN-HD :2001 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego Obciążalność prądowa długotrwała przewodów Polska Norma PN-HD :2001 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - Układy uziemiające i połączenia wyrównawcze instalacji informatycznych Polska Norma PN-EN :2011 Światło i oświetlenie. Oświetlenie miejsc pracy. Miejsca pracy we wnętrzach. Polska Norma PN-EN 1838 Zastosowanie oświetlenia. Oświetlenie awaryjne. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zmianami). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719). Wytyczne ITB nr 409/2005 Projektowanie elementów żelbetowych i murowych uwagi na odporność ogniową. 15

16 PN-EN 60849:2001 Dźwiękowe Systemy Ostrzegawcze, PN-EN 54-16:2011 Systemy sygnalizacji pożarowej Część 16: Centrale dźwiękowych systemów ostrzegawczych, PN-EN 54-24:2008 Systemy sygnalizacji pożarowej Część 24: Dźwiękowe systemy ostrzegawcze Głośniki, PKN-CEN/TS 54-14:2006 Systemy sygnalizacji pożarowej Część 14: Wytyczne planowania, projektowania, instalowania, odbioru i konserwacji. PN-EN 54-1:2011 Systemy sygnalizacji pożarowej - Wprowadzenie PN-EN 54-2,3,4,5,7,10,11,12,13,17,18,20,21,23,25 Systemy sygnalizacji pożarowej; PN-EN :2012 Systemy alarmowe. Część 4: Kompatybilność elektromagnetyczna. Norma dla grupy wyrobów: Wymagania dotyczące odporności urządzeń systemów sygnalizacji pożarowej, sygnalizacji włamania, sygnalizacji napadu, CCTV, kontroli dostępu i osobistych Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt budowlano wykonawczy wymiany instalacji elektrycznej w części administracyjnej i wymiany WLZ-ów do lokali użytkowych w budynku użytkowym zlokalizowanym przy ul. Płockiej 34 w Warszawie Stan istniejący. W stanie obecnym obiekt zasilany jest ze złącza kablowego ZK zlokalizowanego na parterze na klatce schodowej budynku. Tablica administracyjna TA z układem pomiarowym zlokalizowana jest na parterze na klatce schodowej budynku. Układy pomiarowe lokali użytkowych zlokalizowane są w lokalach. Stan wewnętrznych instalacji elektrycznych obiektu jest zły. Projekt przewiduje wymianę głównych linii zasilających, tablicy rozdzielczej administracyjnej, tablic rozdzielczych lokalowych, instalacji oświetlenia części administracyjnej piwnic, klatki schodowej i oświetlenia zewnętrznego montowanego na elewacji budynku. Projekt przewiduje również przeniesienie układów pomiarowych lokali użytkowych do części wspólnej budynku Zakres projektu. W zakres projektu wchodzą następujące instalacje: - tablica zasilająca główna 0,4kV TG, - tablica administracyjna 0,4kV TA, - tablice lokalowe 0,4kV TU, - układy pomiarowo - rozliczeniowe energii elektrycznej, - główny WLZ budynku, - wewnętrzne linie zasilające tablice, - instalacje oświetlenia ogólnego w piwnicach (część administracyjna) i klaki schodowej, - instalacje oświetlenia awaryjnego ewakuacyjnego, - instalacje oświetlenia zewnętrznego, 16

17 Niniejsza dokumentacja nie obejmuje: - wewnętrznych instalacji lokalowych, - instalacji teletechnicznych 12.5 Demontaż istniejącej instalacji elektrycznej. Należy zdemontować istniejące instalacje elektryczne takie jak stare tablice elektryczne, wewnętrzne linie zasilające, instalacje oświetlenia. Należy zdemontować wszystkie aparaty, osprzęt i urządzenia a także trasy kablowe, kable i przewody Tablica główna 0,4kV TG. Tablica główna TG zlokalizowana jest na parterze budynku jak pokazano na rys. E03. W tablicy głównej TG zlokalizowane są trójfazowe i jednofazowe układy rozliczeniowo pomiarowe dla poszczególnych odbiorców w lokalach użytkowych oraz trójfazowy układ pomiarowo - rozliczeniowy do rozdzielnicy administracyjnej TA wraz z zabezpieczeniami przedlicznikowymi przystosowanymi do plombowania. W tablicy głównej TG zabudowano również rozłącznik główny budynku wraz z wyzwalaczem zanikowym sterowanym za pomocą przeciwpożarowego wyłącznika prądu zlokalizowanego przy wejściu do budynku. W tym samym zespole tablic zabudowano rozdzielnicę administracyjną TA. Rozdzielnica ta służy do zasilania obwodów administracyjnych budynku (oświetlenie zewnętrzne, oświetlenie piwnic i klatki schodowej, zasilenie rozdzielnicy węzła cieplnego). Schemat rozdzielnicy administracyjnej TA pokazano na rys. E10. Rozmieszczenie aparatury tablicy głównej TG, tablicy administracyjnej TA oraz tablic licznikowych pokazano na rys. E Tablice lokalowe 0,4kV TU. Tablice lokalowe od TU-1 do TU-8 zlokalizowane są w lokalach użytkowych poszczególnych odbiorców jak pokazano na rys. E03 - E04. Rozdzielnice lokalowe TU zasilane są za pośrednictwem trójfazowych WLZ-ów (TU-1 TU-4; TU-6 TU-8) i jednofazowej WLZ (TU-5) z tablicy głównej TG jak pokazano na rys. E01 - schemat zasilania budynku. Schemat tablic lokalowych i rozmieszczenie aparatury pokazano na rys. E05 - E09. Tablice lokalowe prefabrykować w typowej obudowie wnękowej lub natynkowej o rozmiarze 3x Wewnętrzne linie zasilające. Trasę przebiegu WLZ-ów budynku pokazano na rys. E02 - E04. Wewnętrzne linie zasilające prowadzić pod tynkiem, a w piwnicach natynkowo, w rurach elektroinstalacyjnych. W tablicy głównej TG zamontować szynę ekwipotencjalizacyjną jako główną szynę wyrównawczą i połączyć z istniejącą instalacją wyrównawczą bednarką FeZn 25x4mm. 17

18 12.9 Instalacja oświetlenia ogólnego i ewakuacyjnego. Instalacje projektuje się przewodem YDYżo 1,5mm 2 układanym pod tynkiem. Wymagane średnie natężenia oświetlenia są zgodne z normą PN-EN Instalacje oświetlenia wykonane będą na bazie opraw świetlówkowych. Przewidziano instalacje oświetlenia ogólnego i awaryjnego. Rozmieszczenie opraw oświetlenia awaryjnego pokazano na rys. E02 - E04. Oprawy oświetlenia awaryjnego wyposażone będą w elektroinwertery z wewnętrznymi akumulatorami, które będą podtrzymywały oświetlenie przez okres 1 godziny. Załączają się one samoczynnie po zaniku napięcia podstawowego 230V. Wszystkie oprawy oświetlenia awaryjnego zostały wyposażone w układ autotestu i pracują w trybie pracy na ciemno. Projektowane instalacje oświetlenia zasilane będą z rozdzielnicy administracyjnej TA. Typy zastosowanych opraw, łączników, osprzętu, przekrój i typ przewodów określono na planie instalacji Ochrona przeciwpożarowa. Zaprojektowane instalacje elektroenergetyczne nie stwarzają w warunkach normalnej pracy zagrożenia pożarowego. Obwody instalacji zabezpieczono wyłącznikami różnicowoprądowymi, które chronią ją przed przegrzaniem i niepełnymi zwarciami doziemnymi. Ponadto przy wejściu głównym do budynku zaprojektowano przeciwpożarowy wyłącznik prądu odłączający zasilanie do budynku Ochrona przeciwporażeniowa. Instalacje elektroenergetyczne będą pracowały w układzie TNC S, z izolowanym przewodem neutralnym N i uziemionym przewodem PE. Podział sieci wykonać w tablicy głównej TG. Ochronę podstawową przed dotykiem bezpośrednim zapewni: - izolacja części czynnych obwodów, - uniemożliwienie bezpośredniego dostępu do urządzeń elektrycznych osobom nieupoważnionym, - odpowiednie oznaczenia i opisy na zainstalowanych tablicach rozdzielczych, - zastosowanie rozdzielnic, opraw oświetleniowych i osprzętu o stopniu ochrony minimum IP20. Ochronę dodatkową przed dotykiem pośrednim powodującą samoczynne szybkie wyłączenie w czasie < 0,4 s zapewnią: - bezpieczniki instalacyjne, - wyłączniki instalacyjne nadmiarowo prądowe, - wyłączniki różnicowo prądowe o I = 30 ma Ochrona przed przepięciami atmosferycznymi i łączeniowymi. Z uwagi na możliwość wystąpienia zredukowanych przepięć atmosferycznych i przepięć łączeniowych w stacji transformatorowej zasilającej budynek i głównej linii zasilającej WLZ przewidziano system ochrony przeciwprzepięciowej. W tablicy głównej TG zostanie zainstalowany ogranicznik klasy B o poziomie ochrony 1,2kV. 18

19 Ochrona przed skutkami oddziaływania cieplnego. Aparatura rozdzielcza i manewrowa została tak dobrana aby najwyższa temperatura ich dostępnych elementów nie przekroczyła wartości dopuszczalnych w warunkach normalnej pracy. 13 Obliczenia Bilans mocy dla budynku. Wykonując bilans mocy dla budynku opierano się o współczynniki jednoczesności zawarte w normie N SEP-E 002 Podstawy planowania. Wyznaczanie mocy zapotrzebowanej. BILANS MOCY DLA BUDYNKU P i L.p. Ps N-wa tablicy kj [kw] [kw] 1 TA 1 5,00 5,00 2 TU1 0,8 15,00 12,00 3 TU2 0,8 9,00 7,20 4 TU3 0,8 9,00 7,20 5 TU4 0,8 15,00 12,00 6 TU5 0,8 3,00 2,40 7 TU6 0,8 42,00 33,60 8 TU7 0,8 5,00 4,00 9 TU8 0,8 15,00 12,00 Suma: 118,00 95, Dobór kabli i przewodów zasilających. Dobór kabli i przewodów przedstawia tabela nr 1. 19

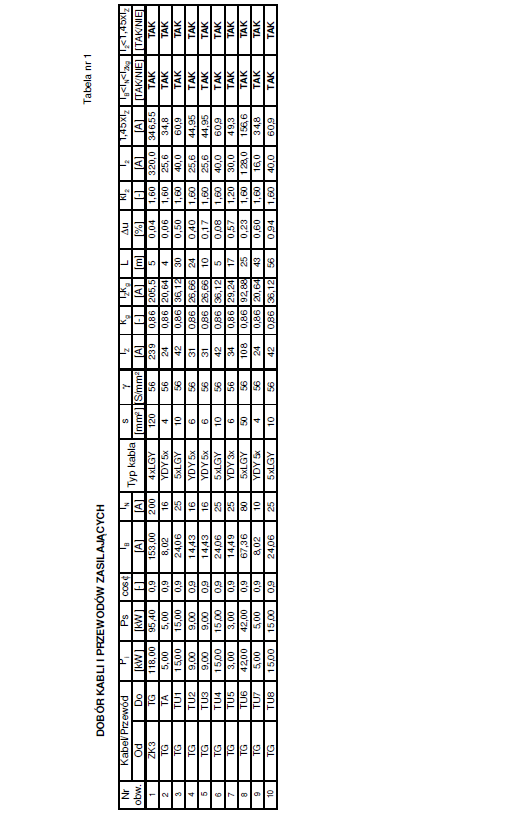

20 20

21 14 Pomiary i odbiór instalacji elektrycznej. Po wykonaniu instalacji elektrycznej należy dokonać pomiarów rezystancji izolacji kabli i przewodów zasilających oraz próby samoczynnego wyłączenia zasilania. 15 Uwagi końcowe. Przy układaniu instalacji elektrycznej w budynku należy postępować zgodnie z ustawą z dn r Prawo Budowlane /Dz. U. Nr 89, poz. 415 z późniejszymi zmianami/ oraz ustawą z dn r o zagospodarowaniu przestrzennym /Dz. U. nr 89, poz. 415 z późniejszymi zmianami/ oraz aktami wykonawczymi dotyczącymi w/w ustaw. Instalacje elektryczne winny być ułożone zgodnie z odpowiednimi arkuszami normy PN-HD :1999, PN-HD :1999, PN-HD , a także zgodnie z normami PN-84/E-02033, PN-EN 1838: 2005, PN-EN 50172: 2005, PN/E i PN-HD i PN-HD Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719) oraz szczegółowymi Normami i wytycznymi branżowymi. Zastosowany osprzęt instalacyjny musi posiadać certyfikat B Biura i Badań ds. Jakości lub znak CE. 21

22 16 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Temat opracowania : Obiekt : Lokalizacja : Wymiana instalacji elektrycznej w części administracyjnej budynku Budynek użytkowy ul. Płocka 34, Warszawa nr ew. działki : 24/2, obręb Inwestor : Zakład Gospodarowania Nieruchomościami w dzielnicy Wola m.st. Warszawy ul. Bema 70, Warszawa Projektował: Autor: Branża Nr Uprawnień Podpis: Robert Wrona elektryczna LUB/0080/PWOE/12 CZERWIEC

23 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji. Zakres robót obejmuje wykonanie instalacji elektrycznych: Wykonanie wymiany instalacji elektrycznej w części administracyjnej Pomiary instalacji elektrycznej 2. Wykaz istniejących obiektów budowlanych. Istniejący budynek użytkowy przy ul. Płockiej 34 w Warszawie 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą spowodować zagrożenie bezpieczeństwa i zdrowia ludzi. praca na wysokości przy montażu instalacji praca przy użyciu elektronarzędzi i sprzętu zmechanizowanego 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania. praca na wysokości przy montażu instalacji, praca przy użyciu elektronarzędzi i sprzętu zmechanizowanego 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Procedury określające zasady bezpiecznej pracy zawarte są w przepisach eksploatacji i bezpiecznej pracy przy urządzeniach elektrycznych ich stosowanie jest wymagane przez pracowników posiadających zaświadczenia kwalifikacyjne SEP. Każde przedsiębiorstwo wykonawcze ma obowiązek posiadać i stosować instrukcje wykonywania prac zgodnie z wymaganiami bezpieczeństwa. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Powołanie kierownika robót. Wyposażenie budowy w odpowiednie tablice informacyjne i instruktażowe, sprzęt pierwszej pomocy, BHP i P.Poż. Przeprowadzenie szkolenia (instruktażu) pracowników pod względem BHP przed przystąpieniem do realizacji robót na stanowiskach pracy. 23

24 Procedury określające zasady bezpiecznej pracy zawarte są w przepisach eksploatacji i bezpiecznej pracy, które pracownicy mają obowiązek znać i stosować. Wiedza, o której mowa powinna być potwierdzona zaświadczeniem kwalifikacyjnym. Przedsiębiorstwo wykonawcze ma obowiązek posiadać i stosować instrukcje wykonywania prac zgodnie z wymaganiami bezpieczeństwa. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom w robotach elektroinstalacyjnych: W sytuacji zagrożenia na terenie budowy wyłączyć zasilanie rozdzielnicy budowlanej, Stosować sprawny i odpowiedni sprzęt elektro-mechaniczny, Stosować odpowiedni sprzęt BHP. 7. Wnioski Należy wykonać plan bezpieczeństwa i ochrony zdrowia. Projektant: mgr inż. Robert Wrona 24

25 17 Część rysunkowa E-01 Schemat zasilania budynku 17.2 E-02 Rzut piwnic 17.3 E-03 Rzut parteru 17.4 E-04 Rzut I piętra 17.5 E-05 Schemat tablic lokalowych TU-1, TU-4, TU E-06 Schemat tablic lokalowych TU-2, TU E-07 Schemat tablicy lokalowej TU E-08 Schemat tablicy lokalowej TU E-09 Schemat tablicy lokalowej TU E-10 Schemat tablicy administracyjnej E-11 Widok tablicy głównej, administracyjnej i licznikowych 25
