1 KATALOG PROFILI ALUMIOWYCH do taśm LED z 12 grudnia 2012 r. Profile Aluminiowe Okrągłe P3112XX Ten obrotowy profil charakteryzuje się mnogością rodzajów mocowania pojedynczo i podwójnie, na płasko, w narożniku.. Doskonały jako obrazówka, do oświetlenia ekspozycyjnego pionowego, poziomego lub szerokiej regulacji po zastosowaniu przegubów. Miniaturowy owal o średnicy 13 mm wykonany jest z aluminium anodowanego w połączeniu z kloszem poliwęglanowym oraz elementami chromowanymi. Akcesoria: uchwyt płaski-obejma PU311800, klosz PK31104X P3122XX Profil o podwójnej funkcji - służy zarazem do wieszania odzieży, jak i oświetlenia wnętrza szafy garderobianej. Montaż do bocznych ścianek mebla za pomocą specjalnie zaprojektowanych uchwytów OV. Zaprojektowany do połączenia z jednym z czterech kloszy do wyboru (szron, mleczny, soczewka, klik transp., klik mleczny) PK35107X, PK35105X,, PK35108X, PK35101X, PK34105X Akcesoria: uchwyt (rozeta) PU3122XX P4112XX Jest to okrągły profil LED z półokrągłym kloszem. Masywna konstrukcja podstawy profilu pozwala na użycie w nim pasków LED mocy 30W/mb. Profil chroni paski LED przed uszkodzeniami i obniża temperaturę pracy diod, przez co wydłuża ich żywotność. Profil ten posiada wiele rodzajów uchwytów, co daje różne możliwości aranżacji oświetlenia, np. jako drążek do szafy lub oświetlenie obrazów. Odpowiednia budowa profilu zapewnia jednolite rozprowadzanie światła na kloszu mlecznym bez widocznych punktów świetlnych (po zastosowaniu odpowiedniej listwy LED). Oprawa przeznaczona do montażu wewnątrz pomieszczeń. Akcesoria: zaślepki: PZ41180P, PZ41180Z; uchwyty: PU , PU , PU , PU , PU Klosz: PK41101X i PK41105X, oraz soczewka transparentna PK41108X.

2 P21129X Możliwość wykorzystania źródła światła: - bezpośredniego dwustronnego podświetlenia ściany i schodów - krawędziowego pionowego podświetlenia płyty plexi lub tafli szklanej wypełniającej przestrzeń pomiędzy poręczą a podłogą Akcesoria: zaślepka czarna P21180P Klosz: w komplecie transparentny i mleczny P21219X, P21229X, P21239X Dwie komory pozostawione dla listw LED pozwalają na oświetlenie różnych powierzchni w dwóch kierunkach. Profil ten można wykorzystać na przykład jako drążek do szafy Akcesoria: zaślepki białe lub szare PZ21280P Klosz w komplecie osłona mleczna i przeźroczysta Uchwyty: PU212900, Rozety: PU212700

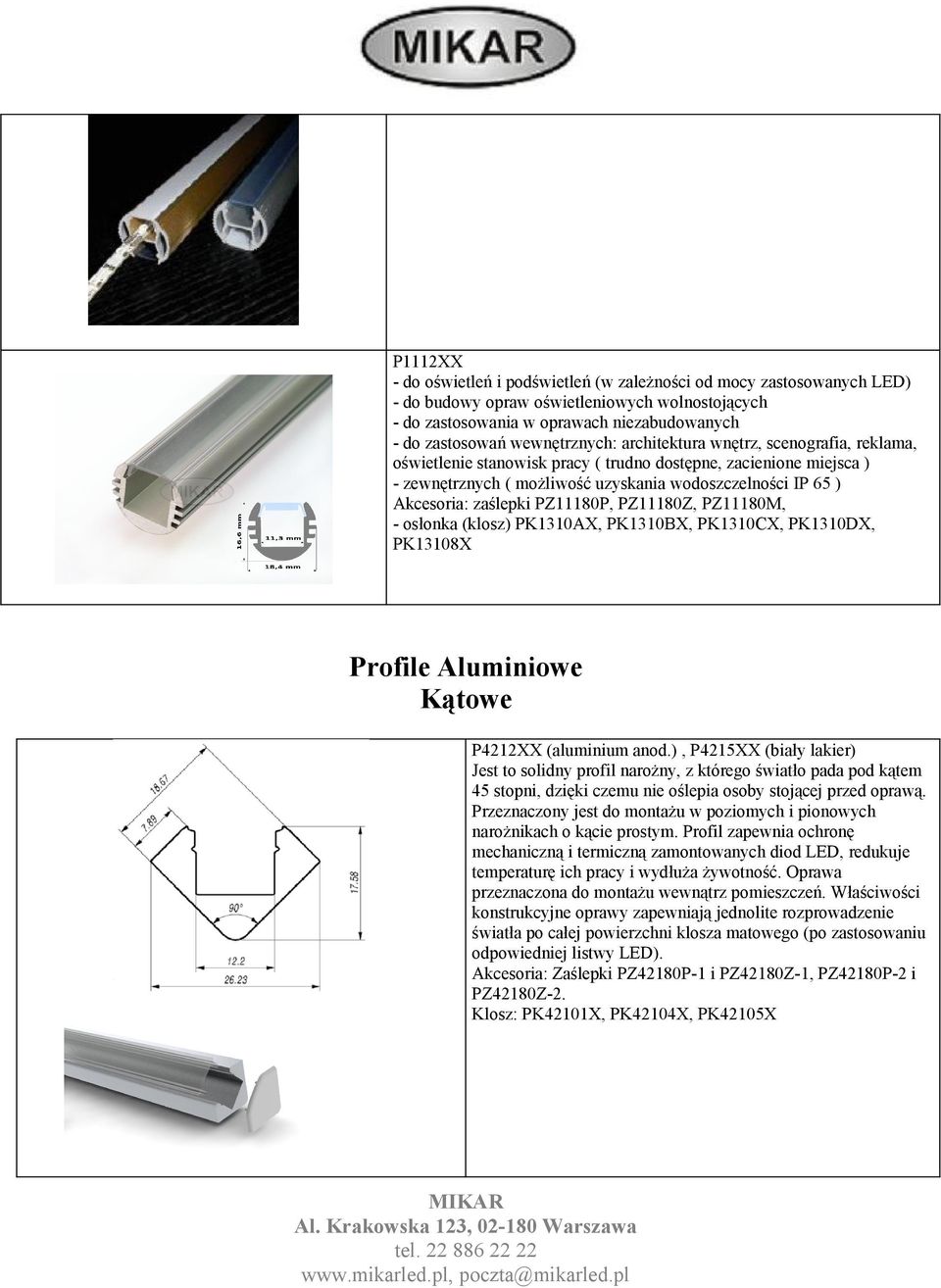

3 P1112XX - do oświetleń i podświetleń (w zależności od mocy zastosowanych LED) - do budowy opraw oświetleniowych wolnostojących - do zastosowania w oprawach niezabudowanych - do zastosowań wewnętrznych: architektura wnętrz, scenografia, reklama, oświetlenie stanowisk pracy ( trudno dostępne, zacienione miejsca ) - zewnętrznych ( możliwość uzyskania wodoszczelności IP 65 ) Akcesoria: zaślepki PZ11180P, PZ11180Z, PZ11180M, - osłonka (klosz) PK1310AX, PK1310BX, PK1310CX, PK1310DX, PK13108X Profile Aluminiowe Kątowe P4212XX (aluminium anod.), P4215XX (biały lakier) Jest to solidny profil narożny, z którego światło pada pod kątem 45 stopni, dzięki czemu nie oślepia osoby stojącej przed oprawą. Przeznaczony jest do montażu w poziomych i pionowych narożnikach o kącie prostym. Profil zapewnia ochronę mechaniczną i termiczną zamontowanych diod LED, redukuje temperaturę ich pracy i wydłuża żywotność. Oprawa przeznaczona do montażu wewnątrz pomieszczeń. Właściwości konstrukcyjne oprawy zapewniają jednolite rozprowadzenie światła po całej powierzchni klosza matowego (po zastosowaniu odpowiedniej listwy LED). Akcesoria: Zaślepki PZ42180P-1 i PZ42180Z-1, PZ42180P-2 i PZ42180Z-2. Klosz: PK42101X, PK42104X, PK42105X

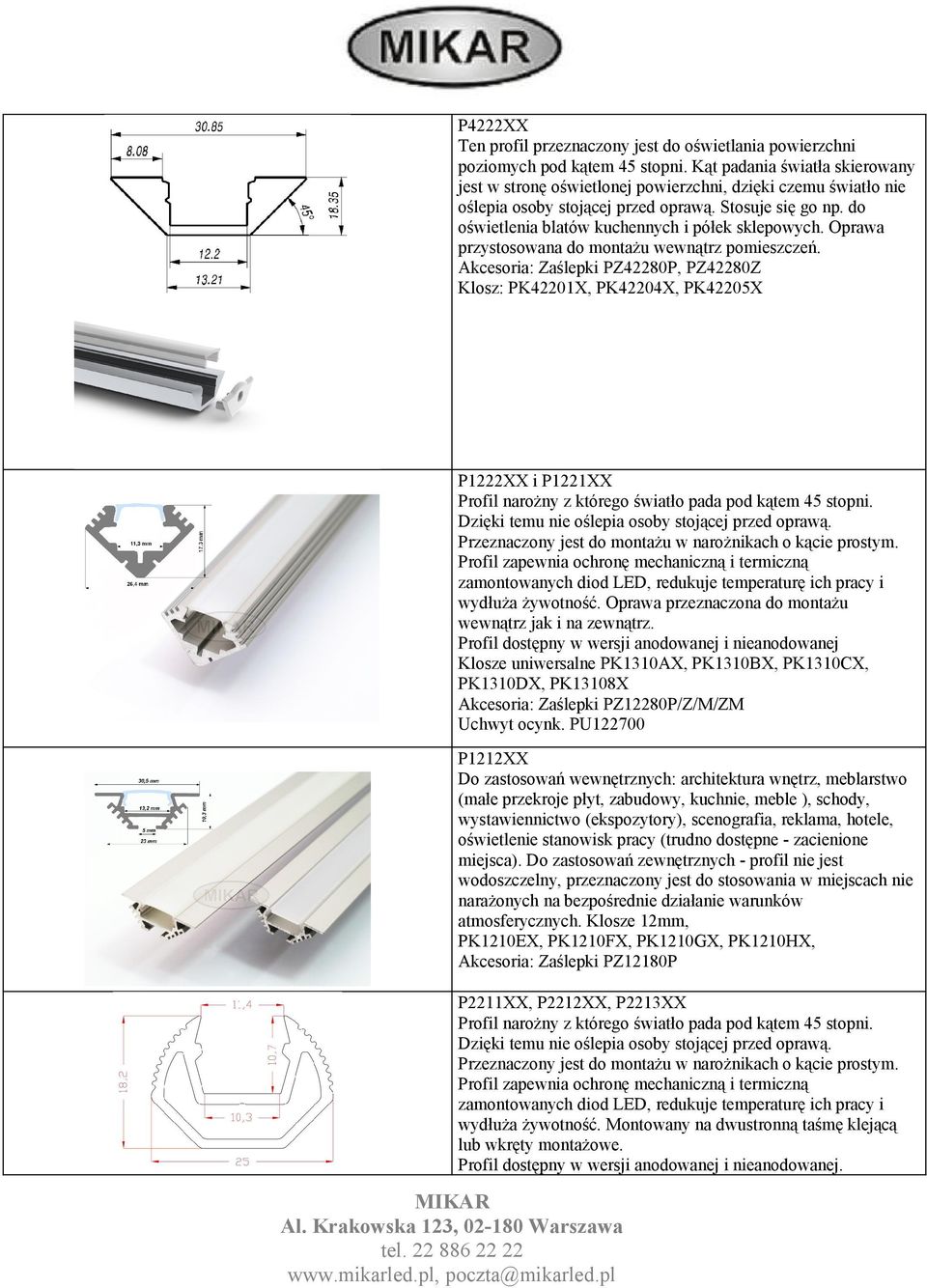

4 P4222XX Ten profil przeznaczony jest do oświetlania powierzchni poziomych pod kątem 45 stopni. Kąt padania światła skierowany jest w stronę oświetlonej powierzchni, dzięki czemu światło nie oślepia osoby stojącej przed oprawą. Stosuje się go np. do oświetlenia blatów kuchennych i półek sklepowych. Oprawa przystosowana do montażu wewnątrz pomieszczeń. Akcesoria: Zaślepki PZ42280P, PZ42280Z Klosz: PK42201X, PK42204X, PK42205X P1222XX i P1221XX Profil narożny z którego światło pada pod kątem 45 stopni. Dzięki temu nie oślepia osoby stojącej przed oprawą. Przeznaczony jest do montażu w narożnikach o kącie prostym. Profil zapewnia ochronę mechaniczną i termiczną zamontowanych diod LED, redukuje temperaturę ich pracy i wydłuża żywotność. Oprawa przeznaczona do montażu wewnątrz jak i na zewnątrz. Profil dostępny w wersji anodowanej i nieanodowanej Klosze uniwersalne PK1310AX, PK1310BX, PK1310CX, PK1310DX, PK13108X Akcesoria: Zaślepki PZ12280P/Z/M/ZM Uchwyt ocynk. PU P1212XX Do zastosowań wewnętrznych: architektura wnętrz, meblarstwo (małe przekroje płyt, zabudowy, kuchnie, meble ), schody, wystawiennictwo (ekspozytory), scenografia, reklama, hotele, oświetlenie stanowisk pracy (trudno dostępne - zacienione miejsca). Do zastosowań zewnętrznych - profil nie jest wodoszczelny, przeznaczony jest do stosowania w miejscach nie narażonych na bezpośrednie działanie warunków atmosferycznych. Klosze 12mm, PK1210EX, PK1210FX, PK1210GX, PK1210HX, Akcesoria: Zaślepki PZ12180P P2211XX, P2212XX, P2213XX Profil narożny z którego światło pada pod kątem 45 stopni. Dzięki temu nie oślepia osoby stojącej przed oprawą. Przeznaczony jest do montażu w narożnikach o kącie prostym. Profil zapewnia ochronę mechaniczną i termiczną zamontowanych diod LED, redukuje temperaturę ich pracy i wydłuża żywotność. Montowany na dwustronną taśmę klejącą lub wkręty montażowe. Profil dostępny w wersji anodowanej i nieanodowanej.

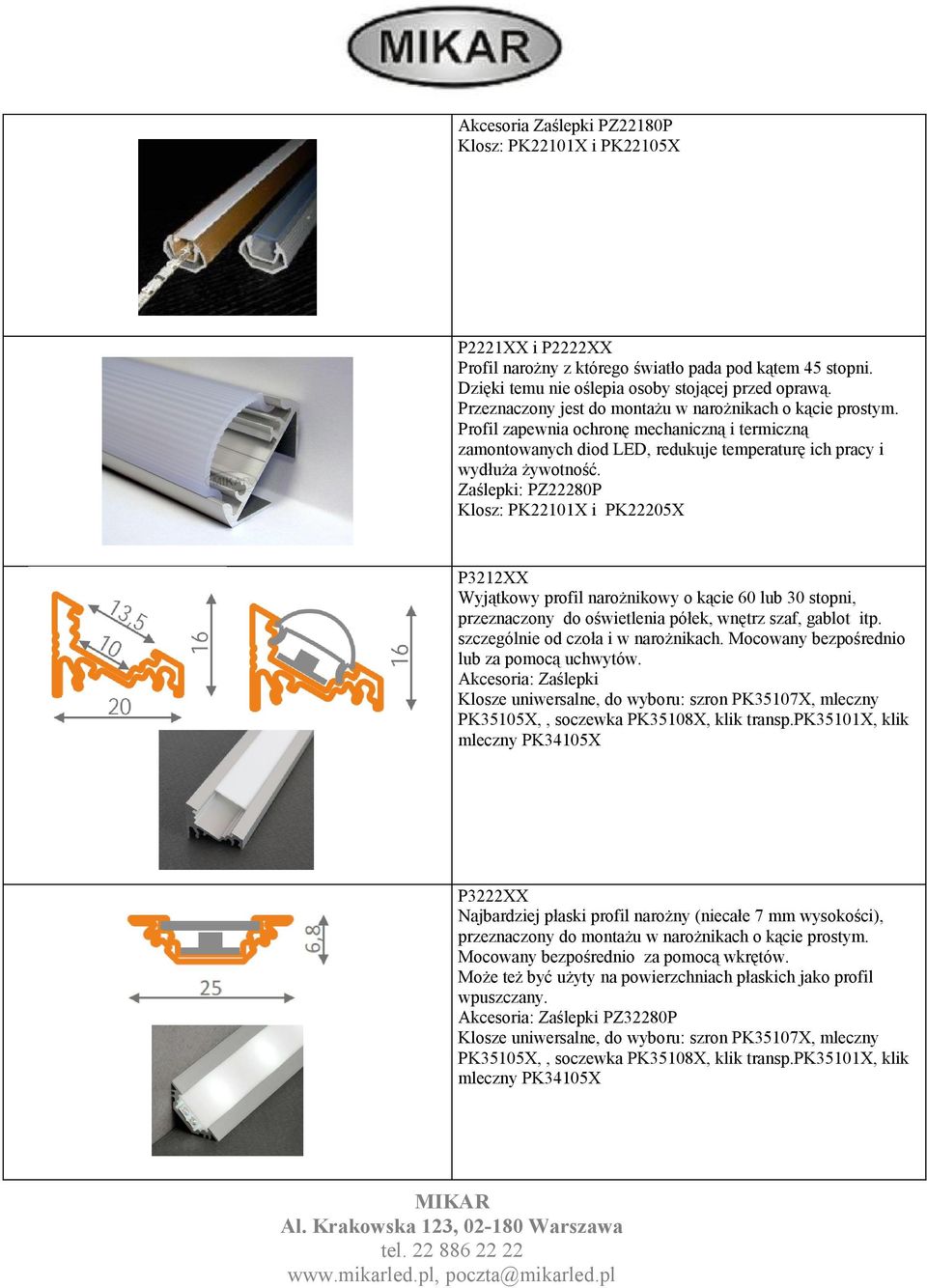

5 Akcesoria Zaślepki PZ22180P Klosz: PK22101X i PK22105X P2221XX i P2222XX Profil narożny z którego światło pada pod kątem 45 stopni. Dzięki temu nie oślepia osoby stojącej przed oprawą. Przeznaczony jest do montażu w narożnikach o kącie prostym. Profil zapewnia ochronę mechaniczną i termiczną zamontowanych diod LED, redukuje temperaturę ich pracy i wydłuża żywotność. Zaślepki: PZ22280P Klosz: PK22101X i PK22205X P3212XX Wyjątkowy profil narożnikowy o kącie 60 lub 30 stopni, przeznaczony do oświetlenia półek, wnętrz szaf, gablot itp. szczególnie od czoła i w narożnikach. Mocowany bezpośrednio lub za pomocą uchwytów. Akcesoria: Zaślepki Klosze uniwersalne, do wyboru: szron PK35107X, mleczny PK35105X,, soczewka PK35108X, klik transp.pk35101x, klik mleczny PK34105X P3222XX Najbardziej płaski profil narożny (niecałe 7 mm wysokości), przeznaczony do montażu w narożnikach o kącie prostym. Mocowany bezpośrednio za pomocą wkrętów. Może też być użyty na powierzchniach płaskich jako profil wpuszczany. Akcesoria: Zaślepki PZ32280P Klosze uniwersalne, do wyboru: szron PK35107X, mleczny PK35105X,, soczewka PK35108X, klik transp.pk35101x, klik mleczny PK34105X

6 P62125X Wysokiej klasy profil narożny, pomyślany przede wszystkim jako profil przypodłogowy do oświetlenia dekoracyjnego, ale mogący służyć także jako oświetlenie dodatkowe powierzchni użytkowych, szafek, czy też oświetlenie prowadzące i orientacyjne. Wykonany z aluminium anodowanego. Dostępny wyłącznie jako zestaw z kloszem mlecznym. Zaślepki: zaślepka uniwersalna pełna PZ wykonanie otworu wymaga usunięcia przewidzianego fragmentu zaślepki Łączniki: przelotowy, kątowy zewnętrzny, kątowy wewnętrzny Uwaga: akcesoria dostępne wyłącznie w zestawach po 2 lub 4 sztuki, zależnie od produktu Profile Aluminiowe Ceownik P4312XX Jest to profil przeznaczony dla pasków LED o dużej mocy. Odpowiednia budowa profilu zapewnia jednolite rozprowadzanie światła na kloszu mlecznym bez widocznych punktów świetlnych(po zastosowaniu odpowiedniej listwy LED). Profil ten zalecany jest do użytku wewnątrz pomieszczeń. Akcesoria: Zaślepki PZ43180X, PZ43128X (30/60, Z/B) Klosz: PK43101X, PK43104X, PK43105X, PK43108X (30/60) Uchwyt: PU431800

7 P4322XX Profil ten jest dostosowany do szerszych modeli pasków LED (do 20 mm włącznie). Dodatkowo w profilu tym istnieje możliwość zamontowania pasków dwurzędowych, które ze względu na szerokość nie mieszczą się w klasycznych wzorach. Akcesoria: Zaślepki, PZ43280X Klosz: PK43201X, PK43205X Uchwyt: PU P4332XX Profil ten jest dostosowany do szerszych modeli pasków LED (do 18 mm włącznie). W profilu tym istnieje możliwość zamontowania pasków dwurzędowych o szerokości 15 mm, IP67 które ze względu na szerokość nie mieszczą się w klasycznych wzorach. Odpowiednia budowa profilu zapewnia jednolite rozprowadzanie światła na kloszu mlecznym bez widocznych punktów świetlnych(po zastosowaniu odpowiedniej listwy LED). Akcesoria: Zaślepki PZ43380X Klosz: PK43301X i PK43305X Uchwyt: PU P4342XX Profil ten służy do montowania w miejscach trudnodostępnych. Idealnie nadaje się do montażu giętkich pasków LED. Przeznaczony do montażu wewnątrz budynków. Akcesoria: Zaślepki, PZ43480X, PZ43428X, Klosz: PK43401X, PK43404X, PK43405X, PK43408X Uchwyt: PU434900

8 P4352XX Profil montowany nadtynkowo bezpośrednio do podłoża bądź jako oprawa LED zwieszana nad blatem meblowym. Kształt i wymiary profilu umożliwiają wiele innych aranżacji. Profil zapewnia ochronę mechaniczną i termiczną dla zamontowanych diód LED, redukuje temperaturę ich pracy i wydłuża żywotność. Oprawa przeznaczona do montażu wewnątrz pomieszczeń. Właściwości konstrukcyjne oprawy zapewniają jednolite rozprowadzenie światła po całej powierzchni klosza matowego(po zastosowaniu odpowiedniej listwy LED). Akcesoria: Zaślepki, PZ43580P, PZ43580Z Klosz: PK43501X, PK43505X P4362XX Jest to najszerszy profil w naszej ofercie (80 mm). Stosowany jako główne oświetlenie sufitowe w pomieszczeniach i ciągach komunikacyjnych. Szerokość komory LED pozwala na montowanie wewnątrz profilu LEDów dużej mocy (do 35W/m). Specjalnie wyprofilowane wnętrze redukuje straty światła i kieruje je na klosz. Profil dostępny jest z dwoma wersjami klosza matową i przeźroczystą, a także solidnymi aluminiowymi zaślepkami. Akcesoria: Zaślepki PZ43620P Klosz: PK43601X, PK43605X P4372XX Stosunkowo wysoki (28 mm) profil o szerokości zewnętrznej 23 mm. Jest rozwiązaniem pośrednim między wąskim profilem P43120X, a szerokim P43520X. Odpowiednio duża ilość aluminium pozwala stosować go z paskami LED dużej mocy (do

9 25W/mb). Profil dostępny jest opcjonalnie z uchwytem i aluminiowymi zaślepkami. Przy zastosowaniu klosza matowego możliwe jest uzyskanie efektu jednolitego światła, bez widocznych punktów świetlnych na kloszu. Klosz: odporny na promieniowanie UV, jest montowany od frontu na wcisk. Szerokość komory LED: 18,2 mm Akcesoria: zaślepki PZ43720P Klosz: PK43701X, PK43705X P1332XX i P1331XX Popularny, podstawowy profil do zastosowań wewnętrznych: architektura wnętrz, meblarstwo (małe przekroje płyt, zabudowy, kuchnie, meble ), schody, wystawiennictwo (ekspozytory), scenografia, reklama, hotele, oświetlenie stanowisk pracy (trudno dostępne - zacienione miejsca). Do zastosowań zewnętrznych profil nie jest wodoszczelny, przeznaczony jest do stosowania w miejscach nienarażonych na bezpośrednie działanie warunków atmosferycznych. Dostępny w wersji anodowanej i nieanodowanej. Klosze uniwersalne PK1310AX, PK1310BX, PK1310CX, PK1310DX, PK13108X Akcesoria: Zaślepki PZ13380P/Z/ZM, Uchwyt (mocownik) PU P1312XX i P1311XX Do zastosowań wewnętrznych: architektura wnętrz, meblarstwo (małe przekroje płyt, zabudowy, kuchnie, meble ), schody, wystawiennictwo (ekspozytory), scenografia, reklama, hotele, oświetlenie stanowisk pracy (trudno dostępne - zacienione miejsca). Do zastosowań zewnętrznych - profil nie jest wodoszczelny, przeznaczony jest do stosowania w miejscach nie narażonych na bezpośrednie działanie warunków atmosferycznych.; Klosze uniwersalne PK1310AX, PK1310BX, PK1310CX, PK1310DX, PK13108X Akcesoria: Zaślepki PZ13180P/Z/M/ZM Uchwyt (mocownik) PU P1322XX Jeden profil cztery kąty świecenia: 10, 30, 60 i 90 stopni - w

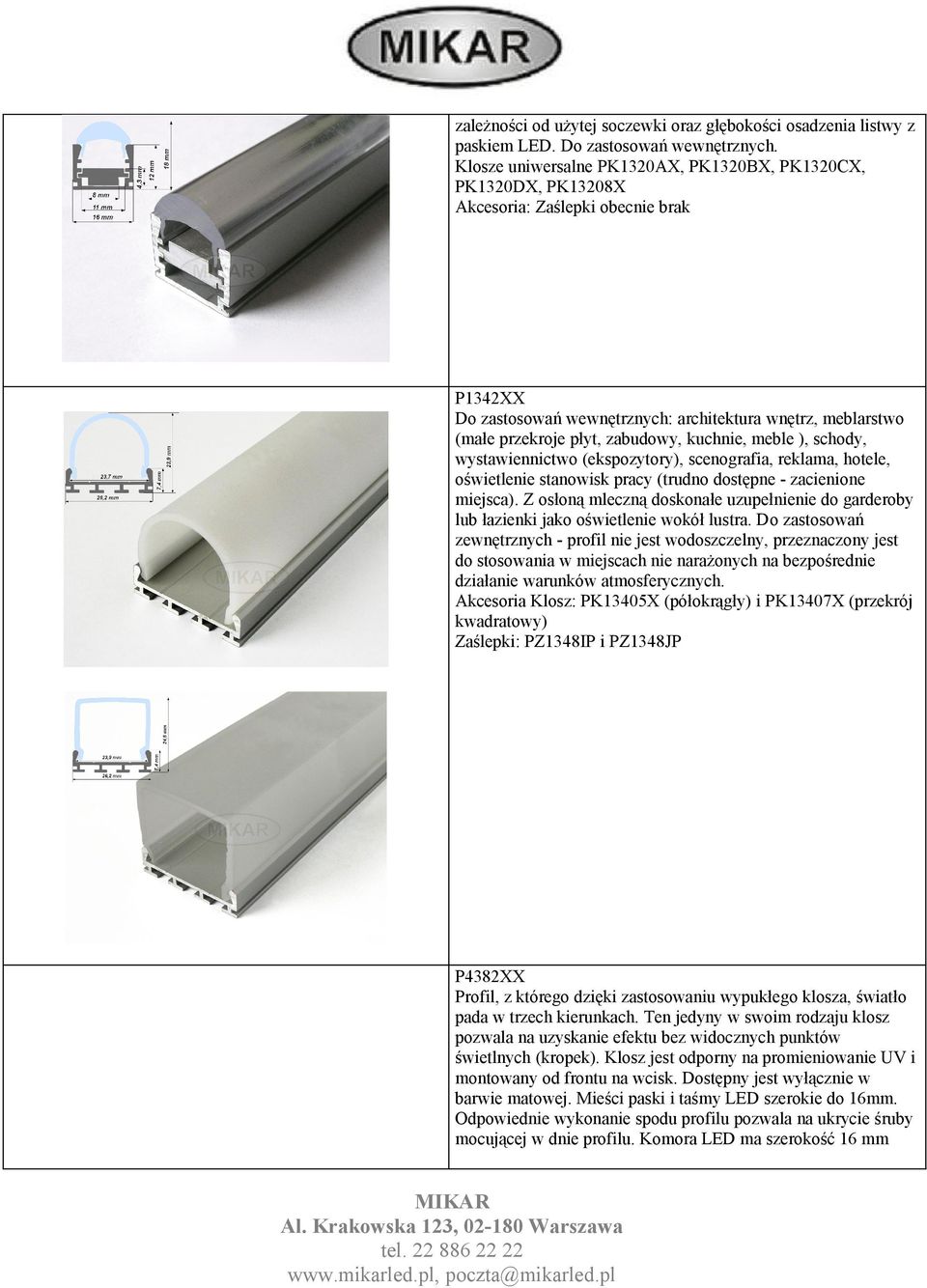

10 zależności od użytej soczewki oraz głębokości osadzenia listwy z paskiem LED. Do zastosowań wewnętrznych. Klosze uniwersalne PK1320AX, PK1320BX, PK1320CX, PK1320DX, PK13208X Akcesoria: Zaślepki obecnie brak P1342XX Do zastosowań wewnętrznych: architektura wnętrz, meblarstwo (małe przekroje płyt, zabudowy, kuchnie, meble ), schody, wystawiennictwo (ekspozytory), scenografia, reklama, hotele, oświetlenie stanowisk pracy (trudno dostępne - zacienione miejsca). Z osłoną mleczną doskonałe uzupełnienie do garderoby lub łazienki jako oświetlenie wokół lustra. Do zastosowań zewnętrznych - profil nie jest wodoszczelny, przeznaczony jest do stosowania w miejscach nie narażonych na bezpośrednie działanie warunków atmosferycznych. Akcesoria Klosz: PK13405X (półokrągły) i PK13407X (przekrój kwadratowy) Zaślepki: PZ1348IP i PZ1348JP P4382XX Profil, z którego dzięki zastosowaniu wypukłego klosza, światło pada w trzech kierunkach. Ten jedyny w swoim rodzaju klosz pozwala na uzyskanie efektu bez widocznych punktów świetlnych (kropek). Klosz jest odporny na promieniowanie UV i montowany od frontu na wcisk. Dostępny jest wyłącznie w barwie matowej. Mieści paski i taśmy LED szerokie do 16mm. Odpowiednie wykonanie spodu profilu pozwala na ukrycie śruby mocującej w dnie profilu. Komora LED ma szerokość 16 mm

11 Dostępny w wersji: anodowane aluminium Rodzaj klosza: matowy karbowany PK43806X Zaślepki (aluminiowe) PZ43820P P4392XX Modyfikacja popularnego profilu P4352XX w tej wersji posiada dodatkowe wewnętrzne wypustki, które przy krawędzi służą jako miejsce do mocowania wkrętów. Jeżeli w realizacji w parciu o ten kształt profilu mają być użyte zaślepki aluminiowe, a nie plastikowe, konieczne jest wybranie tej wersji. Pozostałe parametry są bez zmian. P2311XX i P2312XX Profil ten jest dostosowany do wąskich modeli pasków LED o szerokości 6 mm. Służy do montowania w miejscach trudnodostępnych. Przeznaczony do montażu wewnątrz budynków. Montaż na taśmę dwustronną lub wkręty montażowe. Klosze: PK23101X i PK23105X

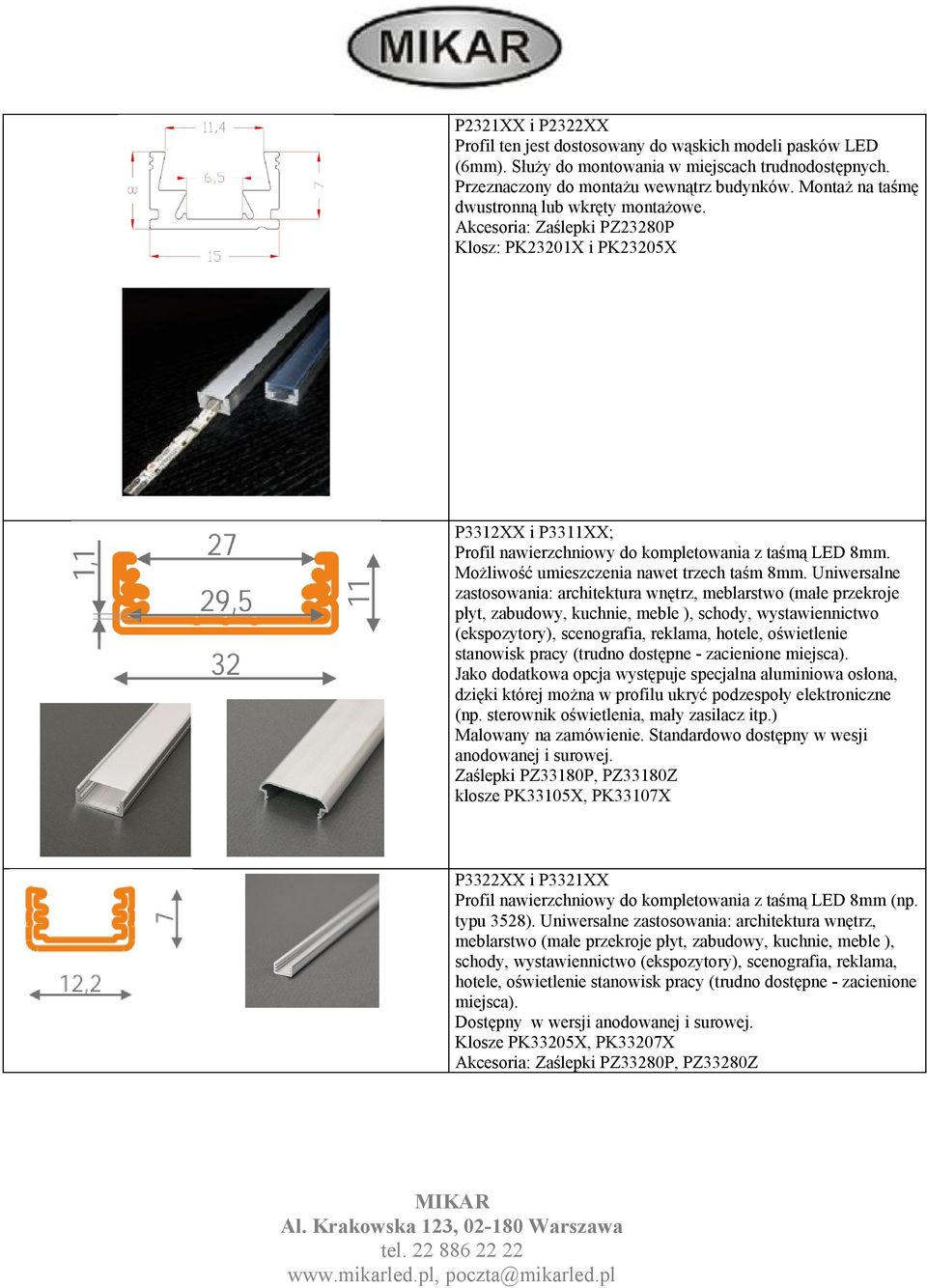

12 P2321XX i P2322XX Profil ten jest dostosowany do wąskich modeli pasków LED (6mm). Służy do montowania w miejscach trudnodostępnych. Przeznaczony do montażu wewnątrz budynków. Montaż na taśmę dwustronną lub wkręty montażowe. Akcesoria: Zaślepki PZ23280P Klosz: PK23201X i PK23205X P3312XX i P3311XX; Profil nawierzchniowy do kompletowania z taśmą LED 8mm. Możliwość umieszczenia nawet trzech taśm 8mm. Uniwersalne zastosowania: architektura wnętrz, meblarstwo (małe przekroje płyt, zabudowy, kuchnie, meble ), schody, wystawiennictwo (ekspozytory), scenografia, reklama, hotele, oświetlenie stanowisk pracy (trudno dostępne - zacienione miejsca). Jako dodatkowa opcja występuje specjalna aluminiowa osłona, dzięki której można w profilu ukryć podzespoły elektroniczne (np. sterownik oświetlenia, mały zasilacz itp.) Malowany na zamówienie. Standardowo dostępny w wesji anodowanej i surowej. Zaślepki PZ33180P, PZ33180Z klosze PK33105X, PK33107X P3322XX i P3321XX Profil nawierzchniowy do kompletowania z taśmą LED 8mm (np. typu 3528). Uniwersalne zastosowania: architektura wnętrz, meblarstwo (małe przekroje płyt, zabudowy, kuchnie, meble ), schody, wystawiennictwo (ekspozytory), scenografia, reklama, hotele, oświetlenie stanowisk pracy (trudno dostępne - zacienione miejsca). Dostępny w wersji anodowanej i surowej. Klosze PK33205X, PK33207X Akcesoria: Zaślepki PZ33280P, PZ33280Z

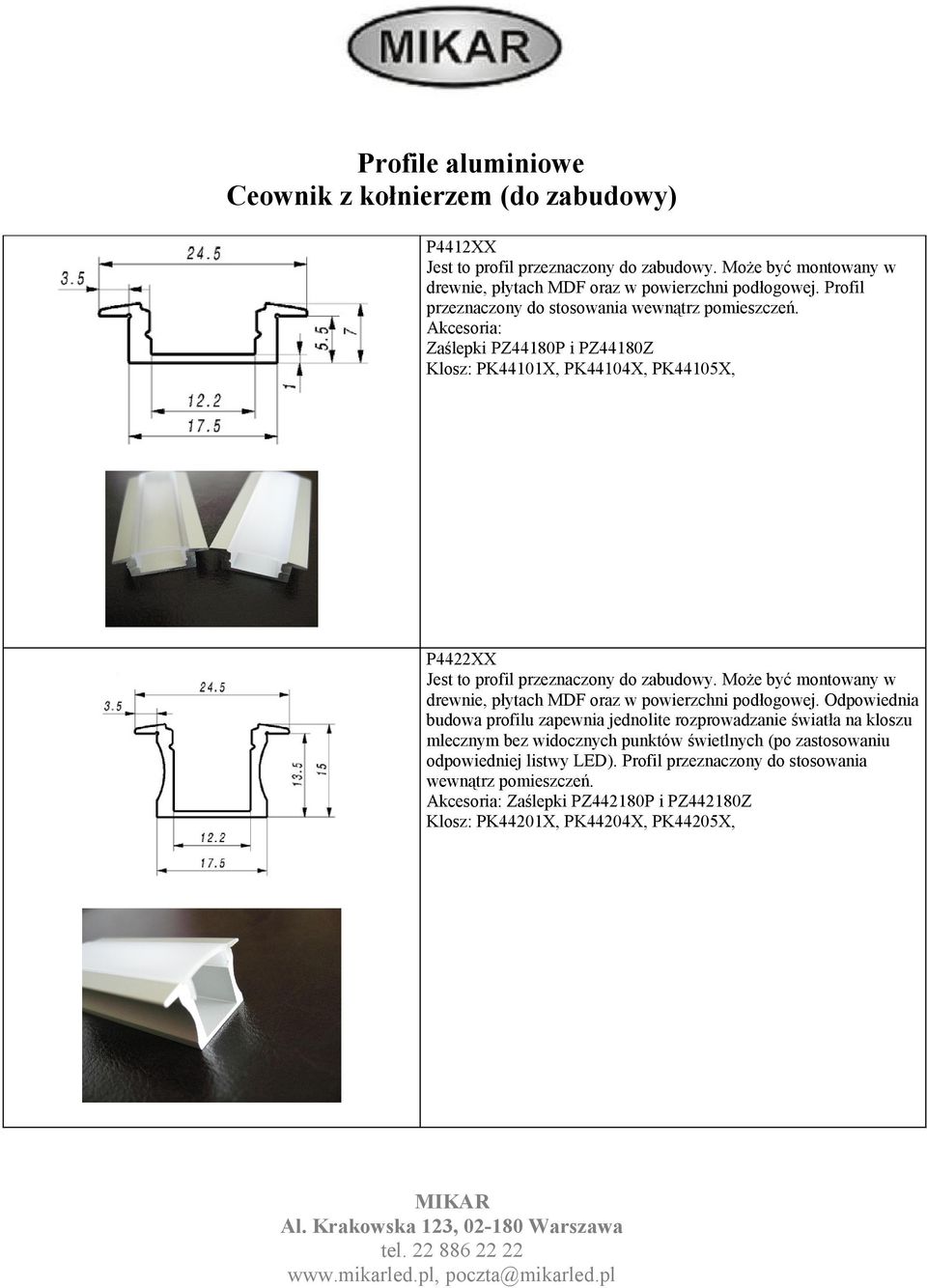

13 Profile aluminiowe Ceownik z kołnierzem (do zabudowy) P4412XX Jest to profil przeznaczony do zabudowy. Może być montowany w drewnie, płytach MDF oraz w powierzchni podłogowej. Profil przeznaczony do stosowania wewnątrz pomieszczeń. Akcesoria: Zaślepki PZ44180P i PZ44180Z Klosz: PK44101X, PK44104X, PK44105X, P4422XX Jest to profil przeznaczony do zabudowy. Może być montowany w drewnie, płytach MDF oraz w powierzchni podłogowej. Odpowiednia budowa profilu zapewnia jednolite rozprowadzanie światła na kloszu mlecznym bez widocznych punktów świetlnych (po zastosowaniu odpowiedniej listwy LED). Profil przeznaczony do stosowania wewnątrz pomieszczeń. Akcesoria: Zaślepki PZ442180P i PZ442180Z Klosz: PK44201X, PK44204X, PK44205X,

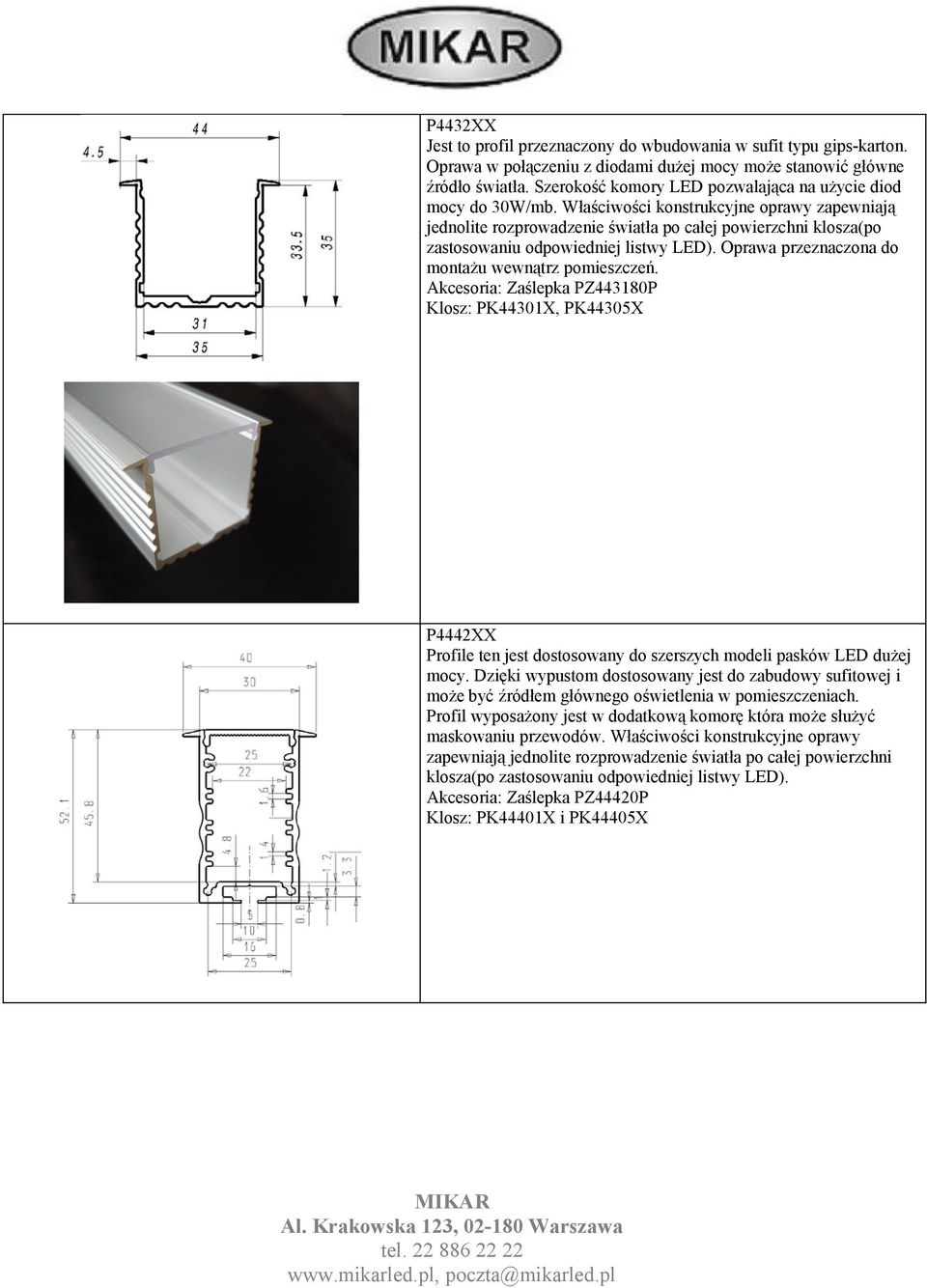

14 P4432XX Jest to profil przeznaczony do wbudowania w sufit typu gips-karton. Oprawa w połączeniu z diodami dużej mocy może stanowić główne źródło światła. Szerokość komory LED pozwalająca na użycie diod mocy do 30W/mb. Właściwości konstrukcyjne oprawy zapewniają jednolite rozprowadzenie światła po całej powierzchni klosza(po zastosowaniu odpowiedniej listwy LED). Oprawa przeznaczona do montażu wewnątrz pomieszczeń. Akcesoria: Zaślepka PZ443180P Klosz: PK44301X, PK44305X P4442XX Profile ten jest dostosowany do szerszych modeli pasków LED dużej mocy. Dzięki wypustom dostosowany jest do zabudowy sufitowej i może być źródłem głównego oświetlenia w pomieszczeniach. Profil wyposażony jest w dodatkową komorę która może służyć maskowaniu przewodów. Właściwości konstrukcyjne oprawy zapewniają jednolite rozprowadzenie światła po całej powierzchni klosza(po zastosowaniu odpowiedniej listwy LED). Akcesoria: Zaślepka PZ44420P Klosz: PK44401X i PK44405X

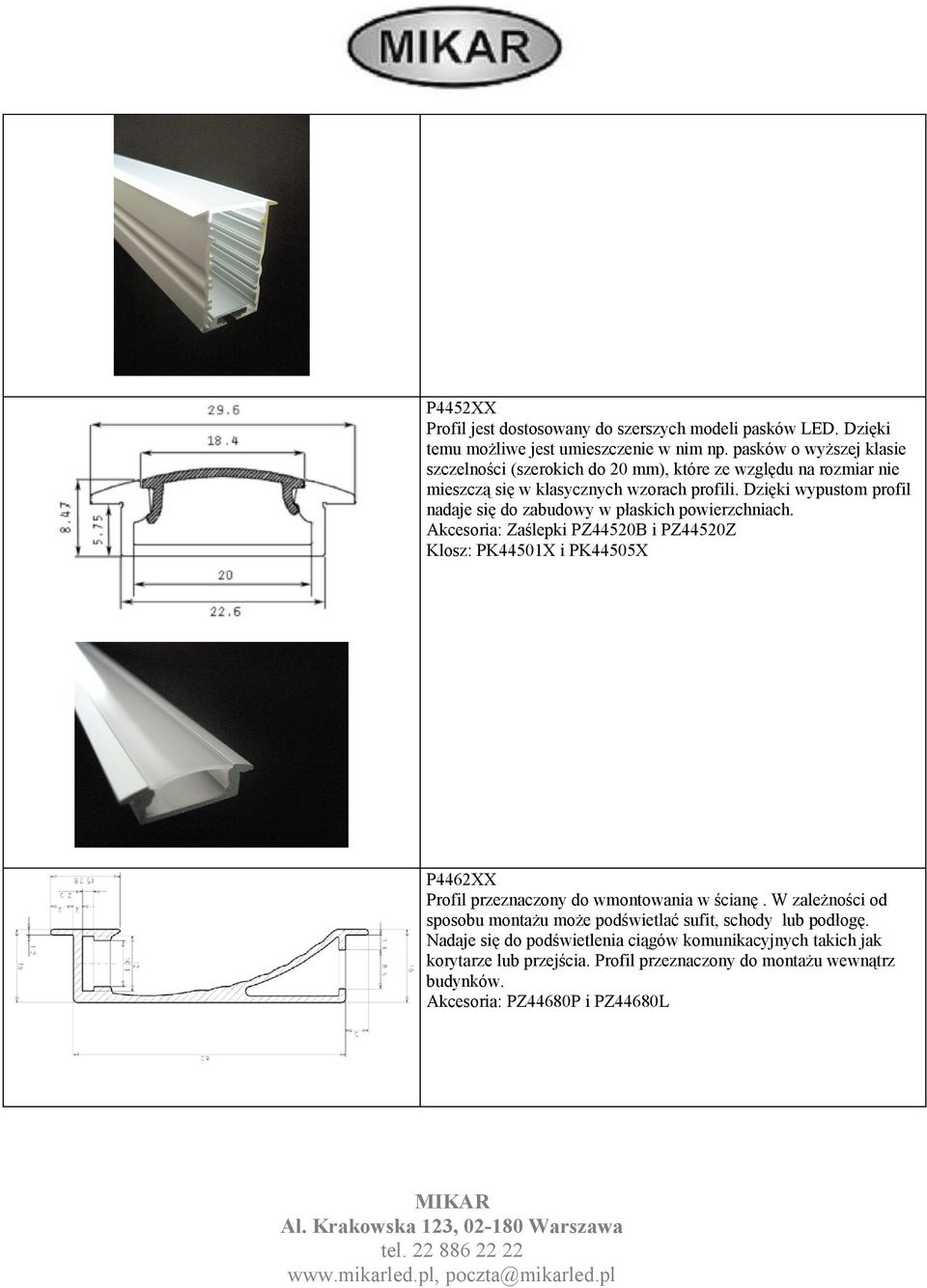

15 P4452XX Profil jest dostosowany do szerszych modeli pasków LED. Dzięki temu możliwe jest umieszczenie w nim np. pasków o wyższej klasie szczelności (szerokich do 20 mm), które ze względu na rozmiar nie mieszczą się w klasycznych wzorach profili. Dzięki wypustom profil nadaje się do zabudowy w płaskich powierzchniach. Akcesoria: Zaślepki PZ44520B i PZ44520Z Klosz: PK44501X i PK44505X P4462XX Profil przeznaczony do wmontowania w ścianę. W zależności od sposobu montażu może podświetlać sufit, schody lub podłogę. Nadaje się do podświetlenia ciągów komunikacyjnych takich jak korytarze lub przejścia. Profil przeznaczony do montażu wewnątrz budynków. Akcesoria: PZ44680P i PZ44680L

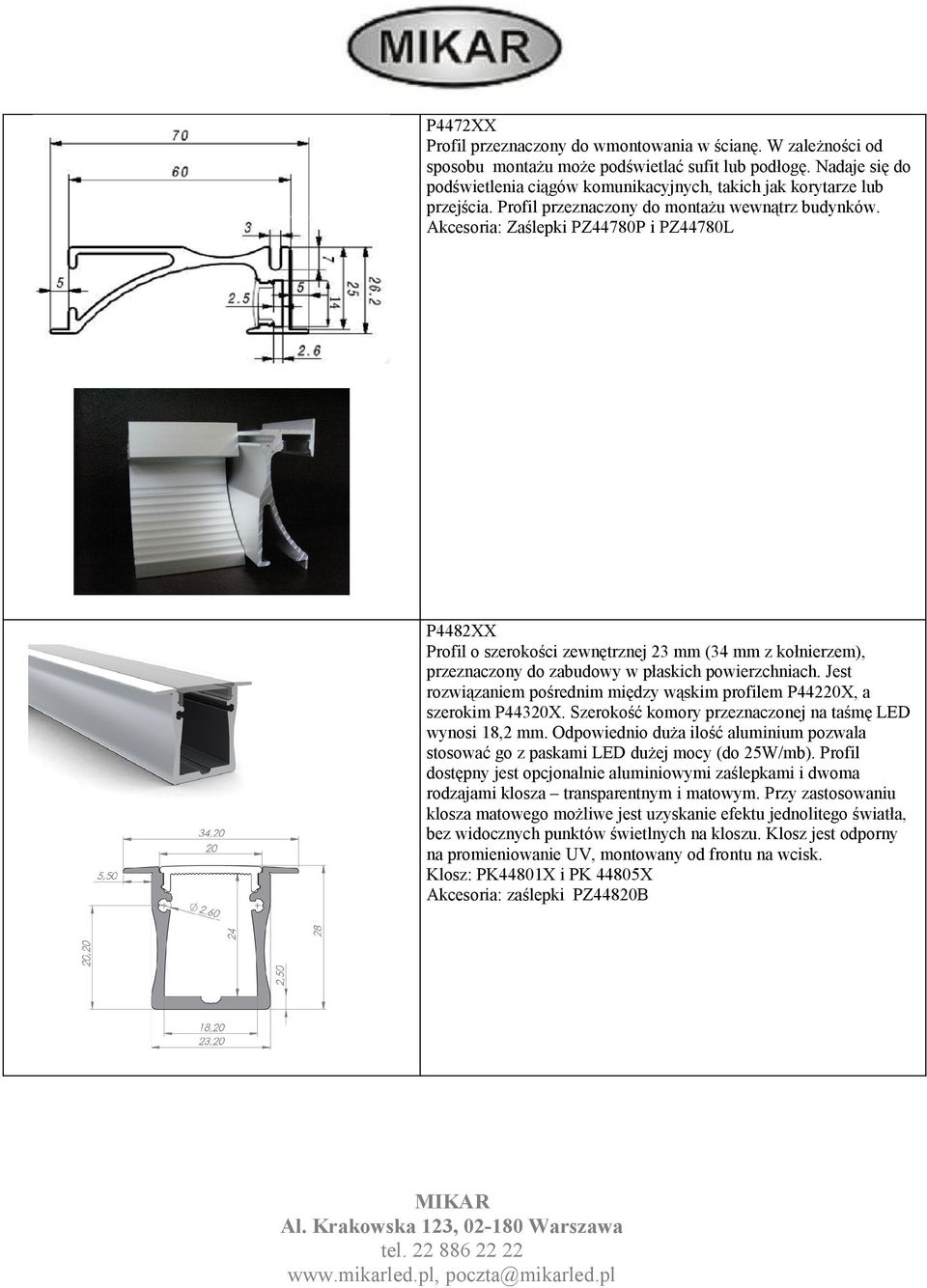

16 P4472XX Profil przeznaczony do wmontowania w ścianę. W zależności od sposobu montażu może podświetlać sufit lub podłogę. Nadaje się do podświetlenia ciągów komunikacyjnych, takich jak korytarze lub przejścia. Profil przeznaczony do montażu wewnątrz budynków. Akcesoria: Zaślepki PZ44780P i PZ44780L P4482XX Profil o szerokości zewnętrznej 23 mm (34 mm z kołnierzem), przeznaczony do zabudowy w płaskich powierzchniach. Jest rozwiązaniem pośrednim między wąskim profilem P44220X, a szerokim P44320X. Szerokość komory przeznaczonej na taśmę LED wynosi 18,2 mm. Odpowiednio duża ilość aluminium pozwala stosować go z paskami LED dużej mocy (do 25W/mb). Profil dostępny jest opcjonalnie aluminiowymi zaślepkami i dwoma rodzajami klosza transparentnym i matowym. Przy zastosowaniu klosza matowego możliwe jest uzyskanie efektu jednolitego światła, bez widocznych punktów świetlnych na kloszu. Klosz jest odporny na promieniowanie UV, montowany od frontu na wcisk. Klosz: PK44801X i PK 44805X Akcesoria: zaślepki PZ44820B

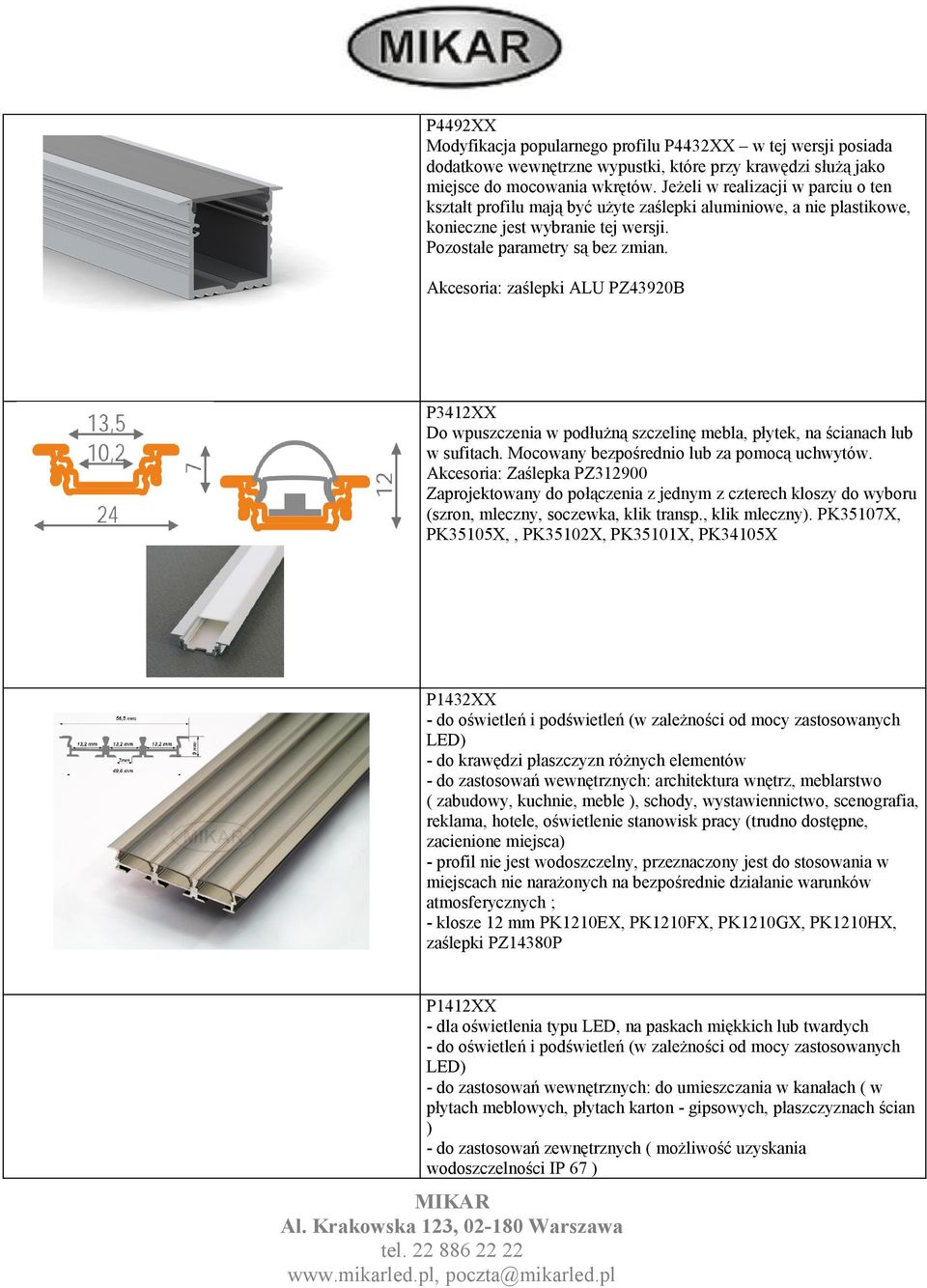

17 P4492XX Modyfikacja popularnego profilu P4432XX w tej wersji posiada dodatkowe wewnętrzne wypustki, które przy krawędzi służą jako miejsce do mocowania wkrętów. Jeżeli w realizacji w parciu o ten kształt profilu mają być użyte zaślepki aluminiowe, a nie plastikowe, konieczne jest wybranie tej wersji. Pozostałe parametry są bez zmian. Akcesoria: zaślepki ALU PZ43920B P3412XX Do wpuszczenia w podłużną szczelinę mebla, płytek, na ścianach lub w sufitach. Mocowany bezpośrednio lub za pomocą uchwytów. Akcesoria: Zaślepka PZ Zaprojektowany do połączenia z jednym z czterech kloszy do wyboru (szron, mleczny, soczewka, klik transp., klik mleczny). PK35107X, PK35105X,, PK35102X, PK35101X, PK34105X P1432XX - do oświetleń i podświetleń (w zależności od mocy zastosowanych LED) - do krawędzi płaszczyzn różnych elementów - do zastosowań wewnętrznych: architektura wnętrz, meblarstwo ( zabudowy, kuchnie, meble ), schody, wystawiennictwo, scenografia, reklama, hotele, oświetlenie stanowisk pracy (trudno dostępne, zacienione miejsca) - profil nie jest wodoszczelny, przeznaczony jest do stosowania w miejscach nie narażonych na bezpośrednie działanie warunków atmosferycznych ; - klosze 12 mm PK1210EX, PK1210FX, PK1210GX, PK1210HX, zaślepki PZ14380P P1412XX - dla oświetlenia typu LED, na paskach miękkich lub twardych - do oświetleń i podświetleń (w zależności od mocy zastosowanych LED) - do zastosowań wewnętrznych: do umieszczania w kanałach ( w płytach meblowych, płytach karton - gipsowych, płaszczyznach ścian ) - do zastosowań zewnętrznych ( możliwość uzyskania wodoszczelności IP 67 )

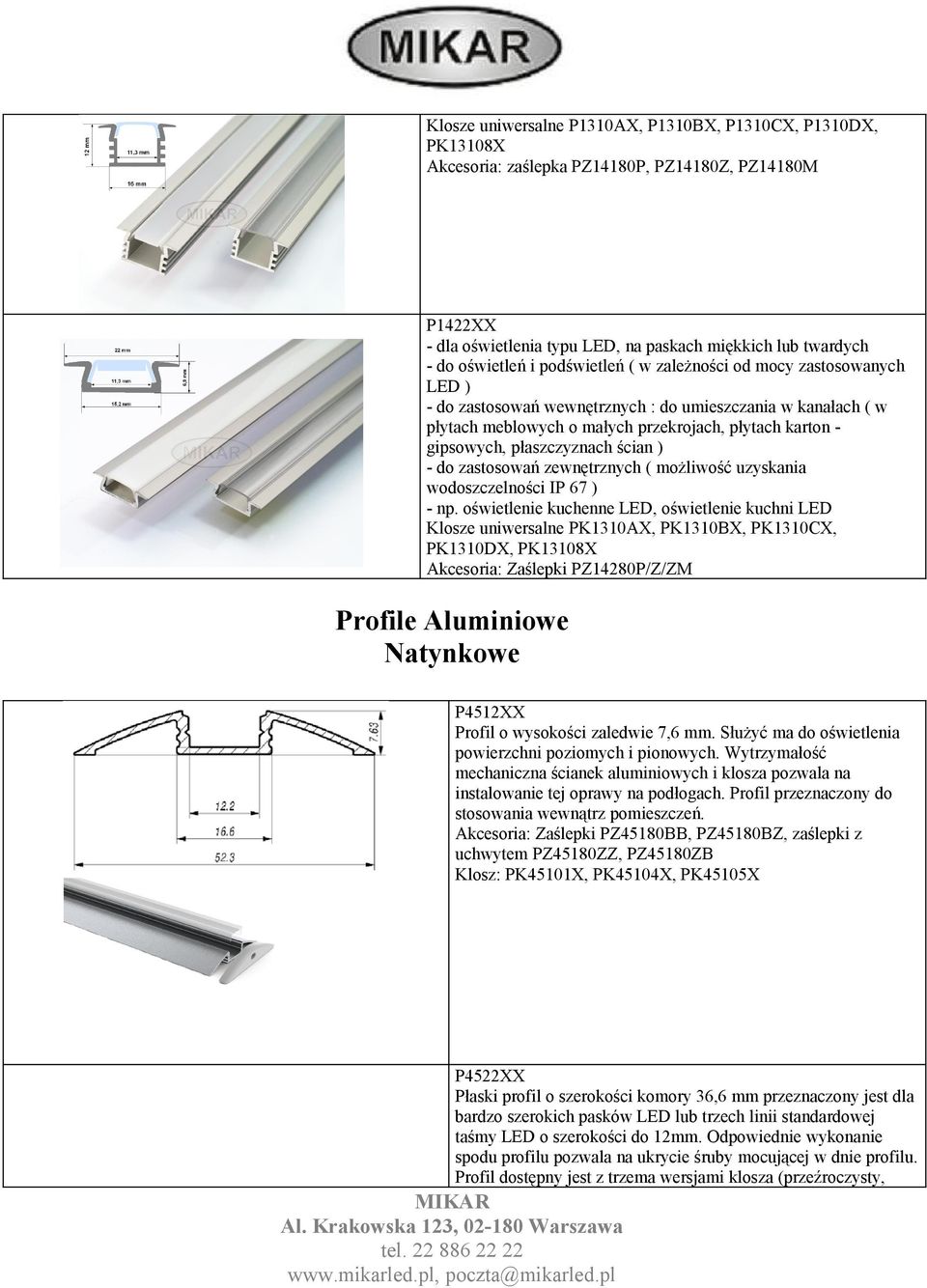

18 Klosze uniwersalne P1310AX, P1310BX, P1310CX, P1310DX, PK13108X Akcesoria: zaślepka PZ14180P, PZ14180Z, PZ14180M P1422XX - dla oświetlenia typu LED, na paskach miękkich lub twardych - do oświetleń i podświetleń ( w zależności od mocy zastosowanych LED ) - do zastosowań wewnętrznych : do umieszczania w kanałach ( w płytach meblowych o małych przekrojach, płytach karton gipsowych, płaszczyznach ścian ) - do zastosowań zewnętrznych ( możliwość uzyskania wodoszczelności IP 67 ) - np. oświetlenie kuchenne LED, oświetlenie kuchni LED Klosze uniwersalne PK1310AX, PK1310BX, PK1310CX, PK1310DX, PK13108X Akcesoria: Zaślepki PZ14280P/Z/ZM Profile Aluminiowe Natynkowe P4512XX Profil o wysokości zaledwie 7,6 mm. Służyć ma do oświetlenia powierzchni poziomych i pionowych. Wytrzymałość mechaniczna ścianek aluminiowych i klosza pozwala na instalowanie tej oprawy na podłogach. Profil przeznaczony do stosowania wewnątrz pomieszczeń. Akcesoria: Zaślepki PZ45180BB, PZ45180BZ, zaślepki z uchwytem PZ45180ZZ, PZ45180ZB Klosz: PK45101X, PK45104X, PK45105X P4522XX Płaski profil o szerokości komory 36,6 mm przeznaczony jest dla bardzo szerokich pasków LED lub trzech linii standardowej taśmy LED o szerokości do 12mm. Odpowiednie wykonanie spodu profilu pozwala na ukrycie śruby mocującej w dnie profilu. Profil dostępny jest z trzema wersjami klosza (przeźroczysty,

19 matowy lub 50% matowy), a także aluminiowymi zaślepkami. Klosze są odporne na promieniowanie UV i montowane od frontu na wcisk Rodzaj klosza: PK45205X, PK45204X, PK45201X, Zaślepki: PZ45220P P1512XX Jest to profil o wysokości zaledwie 7 mm. Służyć ma do oświetlenia powierzchni poziomych i pionowych. Uniwersalne zastosowania: architektura wnętrz, meblarstwo (małe przekroje płyt, zabudowy, kuchnie, meble ), schody, wystawiennictwo (ekspozytory), scenografia, reklama, hotele, oświetlenie stanowisk pracy (trudno dostępne - zacienione miejsca). Profil przeznaczony do stosowania wewnątrz pomieszczeń; Klosze 12 mm, PK1210EX, PK1210FX, PK1210GX, PK1210HX, Akcesoria: Zaślepki PZ15180P P1522XX Profil o wysokości 9mm i trzech komorach dzięki którym po zamocowaniu listw LED uzyskujemy więcej światła niż przy zastosowaniu standardowych profilach. Klosze 12 mm PK1210EX, PK1210FX, PK1210GX, PK1210HX, zaślepki PZ15280P

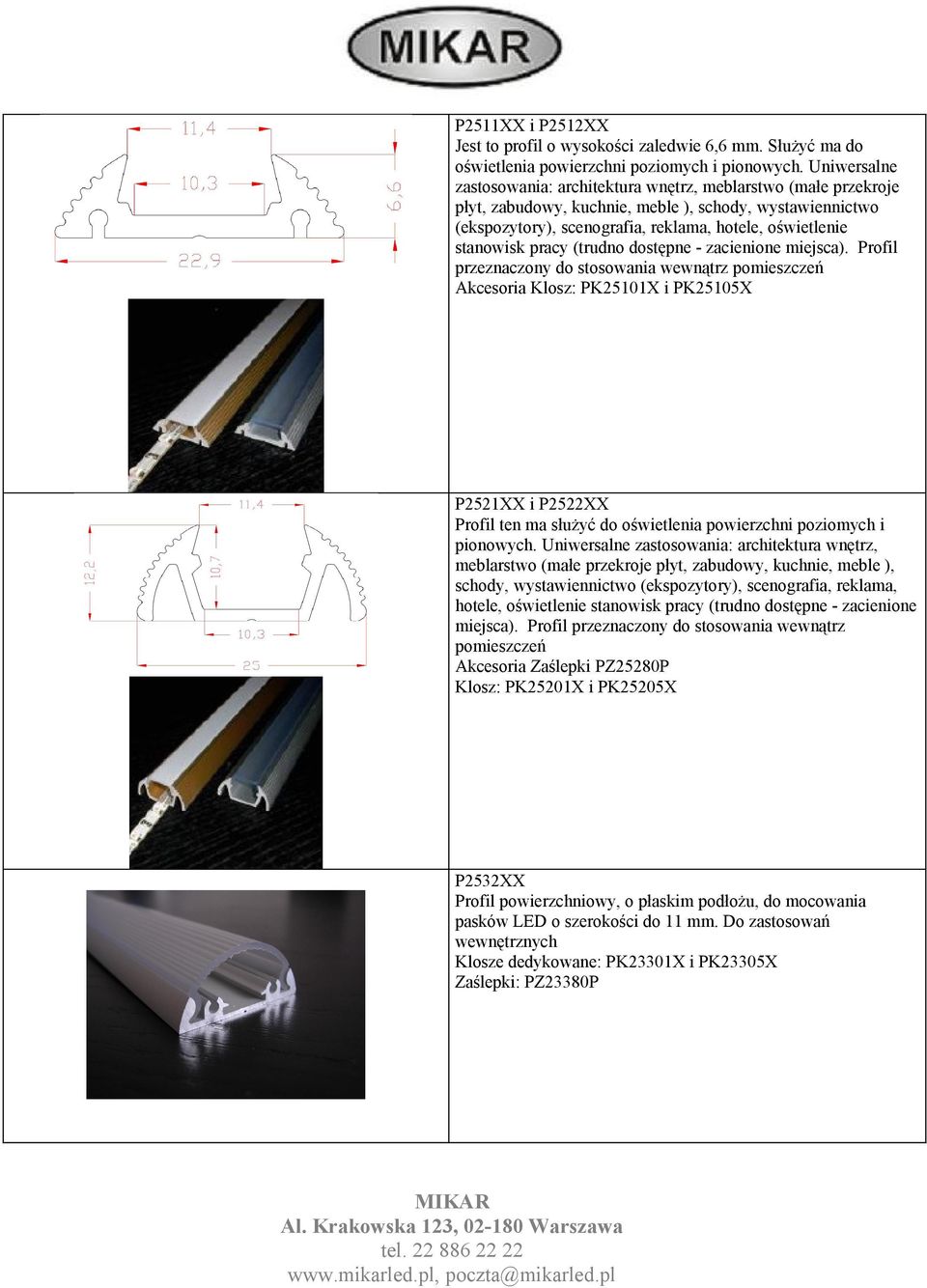

20 P2511XX i P2512XX Jest to profil o wysokości zaledwie 6,6 mm. Służyć ma do oświetlenia powierzchni poziomych i pionowych. Uniwersalne zastosowania: architektura wnętrz, meblarstwo (małe przekroje płyt, zabudowy, kuchnie, meble ), schody, wystawiennictwo (ekspozytory), scenografia, reklama, hotele, oświetlenie stanowisk pracy (trudno dostępne - zacienione miejsca). Profil przeznaczony do stosowania wewnątrz pomieszczeń Akcesoria Klosz: PK25101X i PK25105X P2521XX i P2522XX Profil ten ma służyć do oświetlenia powierzchni poziomych i pionowych. Uniwersalne zastosowania: architektura wnętrz, meblarstwo (małe przekroje płyt, zabudowy, kuchnie, meble ), schody, wystawiennictwo (ekspozytory), scenografia, reklama, hotele, oświetlenie stanowisk pracy (trudno dostępne - zacienione miejsca). Profil przeznaczony do stosowania wewnątrz pomieszczeń Akcesoria Zaślepki PZ25280P Klosz: PK25201X i PK25205X P2532XX Profil powierzchniowy, o płaskim podłożu, do mocowania pasków LED o szerokości do 11 mm. Do zastosowań wewnętrznych Klosze dedykowane: PK23301X i PK23305X Zaślepki: PZ23380P

21 P3512XX Ten profil można zastosować do oświetlenia podszafkowego, wnętrza szaf i gablot. Montaż na powierzchni płaskiej bezpośrednio lub za pomocą uchwytów. Jako uchwyt do podłoża można wykorzystać także profil P396101X. Klosze uniwersalne, do wyboru: szron PK35107X, mleczny PK35105X,, soczewka PK35108X, klik transp.pk35101x, klik mleczny PK34105X Akcesoria: Zaślepki PZ35180P, PZ35180Z Profile Aluminiowe Inne P4912XX Jest to profil przeznaczony do montażu w sufitach podwieszanych. Profil ten służy do oświetlenia ścian oraz może być wykorzystany także w celu podświetlenia podłogi. Profil zapewnia ochronę mechaniczną i termiczną montowanych wewnątrz pasków LED. Klosz: PK49101X i PK49105X

22 P4922XX Bestseller! Jest to niewielki profil (9x15mm) dostosowany do najwęższych modeli pasków LED (6 mm). Profil składa się z dwóch części: bazy przykręcanej do płaskiej powierzchni oraz komory LED, która napinana jest na bazę na wcisk. Właściwości konstrukcyjne oprawy zapewniają jednolite rozprowadzenie światła po całej powierzchni klosza matowego (po zastosowaniu odpowiedniej listwy LED). Akcesoria: Zaślepki PZ49220P i PZ49220Z Klosz: PK49221X i PK49225X P4932XX Jest dostosowany do szerszych modeli pasków LED dużej mocy. Profil może stanowić główne źródło światła w pomieszczeniach. Profil wyposażony jest w dodatkową komorę która może służyć maskowaniu zasilaczy lub przewodów. Do tego modelu dostępne są aluminiowe zaślepki. Właściwości konstrukcyjne oprawy zapewniają jednolite rozprowadzenie światła po całej powierzchni klosza matowego(po zastosowaniu odpowiedniej listwy LED). Akcesoria: Zaślepka PZ49320P Klosz: PK49301X i PK49305X P1942XX-A i P19420X-B Profil ten służy jako zamiennik opraw świetlówkowych tzw. belek. Szerokość pola na którym mocujemy taśmę lub listwy LED jest na tyle duża aby zmieścić 8 rzędów taśm 13mm. Profil A może być montowany bezpośrednio na powierzchni, do wykonania lampy wiszącej potrzebny jest dodatkowo profil B.

23 Akcesoria: Klosz: PK19401X i PK19405X, profil-szyna bazowa do ukrycia zasilacza Zaślepki: PZ19480P Zawieszka: PA P19125X Dzięki masywnej i wytrzymałej konstrukcji profil ten przygotowany jest do montażu w kostce brukowej, chodnikach, ścieżkach rowerowych, parkingach, podjazdach. Przeznaczony jest do uzyskania wodoszczelności IP67. Właściwości konstrukcyjne oprawy zapewniają jednolite rozprowadzenie światła po całej powierzchni klosza matowego(po zastosowaniu odpowiedniej listwy LED). Klosz mleczny PK19105X Akcesoria: Zaślepki PZ19180P/Z P1921XX Wykorzystywany do montażu w płaszczyznach podłóg. Konstrukcja profilu przy zastosowaniu w podłodze przewiduje standardowe obciążenia i czynności konserwacyjno użytkowe. Wysokość przekroju oprawy pozwala na montaż w szczelinie wytworzonej przez przeciętną grubość płytek ceramicznych i kleju. Do zastosowań w budownictwie, architekturze krajobrazu: ogrody, identyfikacja świetlna przestrzeni publicznej, ciągi komunikacyjne, fasady budynków, baseny (IP67). Klosz PK19205X Akcesoria: Zaślepki PZ19280P P29115X Wersja profilu P232XXX, przeznaczona do montażu w podłożu, za pomocą uniwersalnego silikonowego kleju montażowego. Dostarczana ze specjalnym mlecznym kloszem, który przy zakładaniu należy uszczelnić silikonem. Wymagane dokładne ustabilizowanie profilu oraz wypełnienie szczeliny fugą pomiędzy profilem a terakotą. Akcesoria: Zaślepki PZ29180P

24 P19320X Bezkloszowy profil specjalnie opracowany do krawędziowego podświetlania szyby lub tworzywa o grubości 6 mm. Możliwość mocowania do ścian, sufitów i innych elementów. Do realizacji podświetlanych szyldów, napisów, znaków graficznych itp. Akcesoria: Zaślepki z PCV PZ19380P/Z, stalowa PZ19370X P29220X Profil ten wykorzystywany jest wraz z taflą szkła jako podświetlana półka szklana. Na konkretne zamówienie możliwość wykonania różnych wzorów na szkle. Opcjonalnie do wsunięcia przezroczysta lub piaskowana szyba grubości 1cm i szerokości 30cm. Przy zastosowaniu szyby 30cm maksymalne obciążenie to 30kg. Akcesoria: Zaślepki PZ P29325X Profil wykorzystywany do oświetlenia krawędziowego schodów, montowany na stopniach za pomocą uniwersalnego kleju silikonowego. Specjalna chropowata powierzchnia działa antypoślizgowo. Wykorzystywany np. w kinach lub teatrach. P29425X Profil wykorzystywany do oświetlenia krawędziowego schodów, montowany wewnątrz pod gresem lub terakotą za pomocą uniwersalnego silikonowego kleju montażowego.

25 P49425X Jest to profil przeznaczony do oświetlenia schodów, montowany na stopniach. Posiada chropowatą powierzchnię, która działa antypoślizgowo. Klosz matowy skierowany jest ku górze, dzięki czemu nadaje się do podświetlenia stopni w ciemnych pomieszczeniach np. w kinach, teatrach. Profil przeznaczony do montażu wewnątrz budynków. Akcesoria: Zaślepki PZ49480P i PZ49480L P1962XX Profil wykorzystywany do oświetlenia krawędziowego schodów, montowany na stopniach za pomocą śrub. Gumowe obicia działają antypoślizgowo a dodatkowo można pod nimi zamocować taśmę LED. Akcesoria: Klosz: PK1960AX, PK1960BX, PK1960CX, PK1960DX Zaślepka: PZ19600P i PZ19600L Sznur antypoślizgowy PK196A0X P39610X Najtańsza i najprostsza wersja profilu do taśm LED typu Może być używany wszędzie tam, gdzie nie jest wymagane użycie klosza lub trzeba użyć możliwie płaskiego radiatora. Profil może być także użyty jako opcjonalny uchwyt podstawa do zamocowania na wcisk profili P32120X, P34120X, P35120X, P39110X do podłoża.

26 P39110X i P39120X Konstrukcja profilu w kształcie litery T pozwala na skierowanie łuny światła w dwóch przeciwległych kierunkach góra/dół. Możliwe jest też użycie drugiej wewnętrznej powierzchni do mocowania taśmy LED. Mocowany jest do ściany lub mebla. Może być używany z kloszem lub bez. Malowanie - na zamówienie Akcesoria: Zaślepki PZ39180P, PZ39180Z Klosze: PK33207X, PK33205X P39210X Bezkloszowy profil jest wykorzystywany do oświetlenia tylnej ścianki mebla lub opcjonalnie szyby o grubości do 8mm. Profil dostępny także w wersji przeznaczonej specjalnie dla szyb, z otworami: P393101, P Zaślepki nie występują. P39420X Oświetla szybę o grubości 6mm. Dzięki kształtowi przyjmuje kolor wnętrza mebla. Przeznaczony do listw LED typu ALU PCB (sztywnych). Akcesoria: Zaślepki PZ39490P, PZ39490Z P39510X Oświetla szybę o grubości od 5 do 9 mm. Przeznaczony do listw LED typu ALU PCB (sztywnych) Akcesoria: zaślepki PZ39590P, PZ39590Z

27 P4952XX Dekoracyjny profil świecący w dwóch kierunkach: w górę i w dół. Unikatowy kształt pozwalają na użycie go jako maskującą źródło światła lampę ścienną. Produkt składa się z dwóch elementów szyny montażowej (jako opcjonalnej można użyć P49920X), wykonanej z aluminium i przytwierdzanej do ściany, oraz profilu głównego, który dzięki wypustkom wpinany jest w szynę. Szyna montażowa, dostępna jest w dwóch wersjach. Mniejszej stosowanej tylko jako uchwyt, lub większej - gdzie można ukryć we wnętrzu zasilacz o max. przekroju 26x30mm, dla diod zamontowanych w profilu. Całość tworzy lampę, którą można stosować dekoracyjnie do oświetlenia ścian w ciągach komunikacyjnych. Zarówno do profilu jak i szyny montażowej dostępne są aluminiowe zaślepki. Zakres dostawy: profil z wybranymi kloszami, bez bazy montażowej dostępnej oddzielnie. Szerokość komory LED: 12mm i 17mm Dostępny w wersji: anodowane aluminium Klosz: odporny na promieniowanie UV, montowany od frontu na wcisk Rodzaj klosza: matowy, przeźroczysty Dostępne długości: 1m, 2m UCHWYT: TAK (szyna aluminiowa z miejscem na zasilacz PU49620Xlub bez miejsca na zasilacz PU49520X) Zaślepki: TAK (aluminiowe) P4962XX Profil ten jest modyfikacją popularnego profilu P43520X. Wypustki znajdujące się na boku pozwalają na użycie go jako ekskluzywnej lampy ściennej. Produkt składa się z dwóch elementów szyny montażowej (bazy P49920X), wykonanej z aluminium przytwierdzanej do ściany, oraz profilu głównego wczepianego w szynę. Szyna montażowa, ze względu na swój rozmiar pozwala na ukrycie we wnętrzu zasilacza o przekroju 26x30mm. Światło z tego profilu może świecić jednostronnie w dół, lub przy odwrotnym montażu - w górę. Profil może być używany jako oświetlenie wspomagające (klosz transparentny) lub dekoracyjne (klosz matowy). Profil dedykowany jest diodom typu Power LED do 30W/mb. Grubość ścianek tego profilu zapewnia dobre odprowadzenie ciepła z zamontowanych diod. Paski lub taśmy LED montowane w tym profilu mogą mieć do 31 mm szerokości. Zarówno do profilu jak i szyny montażowej dostępne są aluminiowe zaślepki. Szerokość komory LED wynosi 31 mm. Klosz jest odporny na promieniowanie UV i montowany od frontu na wcisk. Zakres dostawy: profil z wybranym kloszem, bez bazy montażowej dostępnej oddzielnie Rodzaj klosza: PK43903X, PK43905X

28 UCHWYT: TAK (szyna aluminiowa z miejscem na zasilacz lub bez miejsca na zasilacz) Zaślepki: PZ49620P P4972XX Ten profil jest modyfikacją popularnego profilu P43520X. Wypustki znajdujące się na boku pozwalają na użycie go jako ekskluzywnej lampy ściennej. Produkt składa się z dwóch elementów szyny montażowej (bazy PU49620X), wykonanej z aluminium przytwierdzanej do ściany, oraz profilu głównego wczepianego w szynę. Szyna montażowa, ze względu na swój rozmiar pozwala na ukrycie we wnętrzu zasilacza o przekroju 26x30mm. Światło z tego profilu dzięki dwóm komorom LED pada dwustronnie. Profil może być używany jako oświetlenie wspomagające (klosz transparentny) lub dekoracyjne (klosz matowy). Profil dedykowany jest diodom typu Power LED do 30W/mb. Grubość ścianek tego profilu zapewnia dobre odprowadzenie ciepła z zamontowanych diód. Paski lub taśmy LED montowane w tym profilu mogą mieć do 31 mm szerokości. Zarówno do profilu jak i szyny montażowej dostępne są aluminiowe zaślepki. Zakres dostawy: profil z wybranymi kloszami, bez bazy montażowej dostępnej oddzielnie Szerokość komory LED: 31 mm Dostępny w wersji: anodowane aluminium Klosz: odporny na promieniowanie UV, montowany od frontu na wcisk Rodzaj klosza: PK43903X, PK43905X Dostępne długości: 1m, 2m UCHWYT: TAK (szyna -baza aluminiowa z miejscem na zasilacz lub bez miejsca na zasilacz) Zaślepki: TAK (aluminiowe) P4982XX Jest to modyfikacja profilu P4372XX. Wypustki znajdujące się na boku pozwalają na użycie go jako ekskluzywnej lampy ściennej. Produkt składa się z dwóch elementów szyny montażowej, wykonanej z aluminium przytwierdzanej do ściany, oraz profilu głównego wczepianego w szynę. Światło z tego profilu może świecić jednostronnie w dół, lub przy odwrotnym montażu - w górę. Profil może być używany jako oświetlenie wspomagające (klosz transparentny) lub dekoracyjne (klosz matowy). Klosz matowy pozwala na równomierne rozprowadzenie światła po kloszu, bez widocznych punktów świetlnych (kropek) z taśmą 300LED/5mb. Grubość ścianek tego profilu zapewnia dobre odprowadzenie ciepła z zamontowanych diod. Zakres dostawy: profil z wybranymi kloszami, bez bazy montażowej dostępnej oddzielnie. Szerokość komory LED: 18 mm Dostępny w wersji: anodowane aluminium Klosz: odporny na promieniowanie UV, montowany od frontu

29 na wcisk Rodzaj klosza: PK49803X, PK49805X Dostępne długości: 1m, 2m UCHWYT: TAK (szyna -bazamontażowa bez miejsca na zasilacz, w razie konieczności można użyć szyny z miejscem na zasilacz) Zaślepki: TAK (aluminiowe) P6912XX Wysokiej jakości profil aluminiowy typu T, o anodowanej powierzchni, przeznaczony do dwustronnych efektów świetlnych. Może być montowany na suficie, na ścianie lub w narożniku. Konstrukcja profilu umożliwia położenie taśmy na dowolnie wybranej krawędzi wewnętrznej. Klosz: opcjonalny, półmatowy (2 szt. góra i dół) Uchwyty: ścienny, narożnikowy Zaślepka: TAK PZ Łączniki (wykonane z tworzywa, malowane na kolor aluminium satynowanego): przelotowy płaski, przelotowy narożny X, rozgałęźny T, narożny zewnętrzny, narożny wewnętrzny Uwaga: akcesoria dostępne wyłącznie w fabrycznych zestawach po 2 lub 4 sztuki, zależnie od produktu
