1 Instrukcja i-tec Display over Ethernet Adapter (DoIP) LAN2DVI

3 Wstęp: Adapter Display over Ethernet jest urządzeniem udostępniającym w sieci port DVI, umożliwiający podłączenie monitora lub projektora. Jest to całkowicie nowy typ urządzenia, który można współdzielić z innymi użytkownikami w sieci Ethernet. Po zainstalowaniu oprogramowania w systemie pojawia się nowa karta graficzna, która działa jak zwykła karta zamontowana w komputerze. Dzięki Adapterowi każdy użytkownik sieci w biurze ma dostęp do monitora lub projektora i w łatwy sposób może udostępnić pozostałym osobom efekty swojej pracy, np.: prezentację multimedialną bez przełączania dodatkowych przewodów. Zawartość opakowania 1) Ethernet to Display Adapter 2) Zasilacz 3) 1,5m przewód Ethernetowy RJ-45 do podłączenia urządzenia do sieci 4) Płyta CD ze sterownikami 5) Instrukcja obsługi Specyfikacja Złącza Obsługa w systemach Zasilanie Opis λ Wejście LAN RJ-45 λ Wyście żeńskie złącze DVI-I 24pin + 5pin Windows XP 32-bit i Vista 32 i 64-bit λ Wejście AC ~ V 50Hz~60Hz λ Wyście DC =5V / 2.5A λ Rozszerzenie pulpitu (standarwowe) Tryby pracy λ Rozszerzenie pulpitu (w lewo, w prawo,w górę lub w dół) λ Kopiowanie pulpitu Rozdzielczość Liczba kolorów LED Warunki pracy 640x480, 720x480, 768x576, 800x600, 1024x768, 1280x720, 1280x1024, 1366x768, 1368x768, 1440x Bit i 32 Bit λ Dioda LED czerwona wskaźnik zasilania λ Dioda LED zielona wskaźnik sieci λ Temperatura pracy: 10-40ºC 1

4 λ Temperatura przechowywania: ºC Wymiary i waga Materiał Certyfikaty 69,8(sz) x 97(d) x 20,8(w) mm ; 83g Tworzywo sztuczne CE, FCC Schemat podłączenia do sieci i komputera Wymagania sprzętowe λ λ λ Windows XP 32-bit lub Vista 32-/64-bit DVI Monitor Karta sieciowa lub możliwość podłączenia do sieci lokalnej Diody LED LEDKolor ZasilanieCzerwona Opis Świeci urządzenie podłączone do zasilania Nie świeci urządzenie odłączone od zasilania PołączenieZielona Miga aktywne połączenie z siecią LAN, transfer danych 2

5 Instalacja Opis urządzenia Gniazdo zasilania Gniazdo sieciowe RJ45 Dioda połączenia Dioda zasilania Reset Złącze DVI monitora lub projektora Instalacja sterowników Uwaga: Nie należy podłączać Adaptera do komputera przed instalacją oprogramowania 3

1. Umieścić płytę do czytnika; przejść do podkatalogu Driver i uruchomić plik Cat.5 ShareStation_XP-VISTA_Setup_08_0811_2064_WHQL.exe. 2. Podczas instalacji obraz na monitorze wyłączy się.

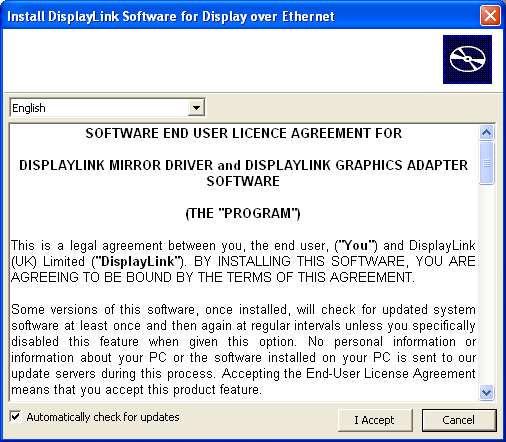

6 1. Umieścić płytę do czytnika; przejść do podkatalogu Driver i uruchomić plik Cat.5 ShareStation_XP-VISTA_Setup_08_0811_2064_WHQL.exe. 2. Podczas instalacji obraz na monitorze wyłączy się. Jest to zjawisko normalne. Po zakończeniu instalacji obraz powróci. W celu zamknięcia instalatora kliknąć Finish. 3. Podczas instalacji programu DisplayLink Software należy zaakceptować warunki licencyjne. 4

Wybrać Zainstaluj oprogramowanie automatycznie i kliknąć Dalej.

7 4. Podłączyć Adapter do sieci Ethernet przez router lub hub albo bezpośrednio do komputera. 5. Pojawi się okno Kreatora nowego sprzętu. Wybrać Zainstaluj oprogramowanie automatycznie i kliknąć Dalej. W systemie Windows Vista: 6. W celu zakończenia instalacji kliknąć Zakończ. Uruchomić ponownie komputer. 5

8 7. Uruchomić program Launch Cat5ShareStation.exe za pomocą ikony na pulpicie. 8. Wybrać Generic DoIP i kliknąć dwukrotnie przycisk Connect, po czym ikona Generic DoIP zmieni kolor na pomarańczowy. 6

9. Nastąpi dalszy ciąg instalacji sterowników dla DVI over Ethernet. O prawidłowym zakończeniu instalacji system poinformuje stosownym komunikatem. 10.

9 9. Nastąpi dalszy ciąg instalacji sterowników dla DVI over Ethernet. O prawidłowym zakończeniu instalacji system poinformuje stosownym komunikatem. 10. Podłączyć monitor do portu DVI adaptera (w przypadku monitora VGA użyć dodatkowego adaptera DVI-VGA) i do sieci zasilającej. 11. Po uruchomieniu monitora na ekranie pojawi się obraz z komputera. Konfiguracja Adaptera za pomocą narzędzia CAT.5 Share Station A) Uruchomić Cat.5 Share Station i kliknąć DoIP-xxxxxx (IP) : a) kliknąć przycisk Config Program konfiguracyjny zostanie uruchomiony w oknie przeglądarki internetowej. Uwaga: W przypadku gdy adres IP komputera i adaptera są z różnych zakresów należy wcześniej ustawić odpowiedni adres w komputera. 7

10 Program umożliwia konfigurację stanu urządzenia (Device status), sieci (Network), aktualizację wewnętrznego oprogramowania urządzenia (Firmware Update), reset urządzenia (Reset device), przywrócenie ustawień fabrycznych (Factory Default), zmianę hasła (Password Change) 8

11 b) kliknąć menu File Setting Polling Interval (w celu ustawienia okresu testowania połączenia z urządzeniem) lub Languages (w celu wybory języka programu) 9

Generic DoIP oznacza: Niebieski DoIP jest podłączony do sieci, ale brak komunikacji między urządzeniem i komputerem Zielony DoIP jest podłączony do sieci i

12 W celu potwierdzenia wprowadzonych zmian kliknąć przycisk Submit. B) Uruchomić Cat.5 Share Station, kliknąć Generic DoIP-Connect, kliknąć prawym przyciskiem myszy Generic DoIP Details (pokaże się okno z informacją o urządzeniu) Uwaga: kolor ikony Generic DoIP oznacza: Niebieski DoIP jest podłączony do sieci, ale brak komunikacji między urządzeniem i komputerem Zielony DoIP jest podłączony do sieci i komunikuje się z komputerem Pomarańczony urządzenie połączone jest z kompterem Czerwony inny użytkownik korzysta z urządzenia (klikając prawym przyciskiem myszy i wybierając Request to connect wysłany zostaje komunikat żądania zwolnienia urządzenia) 10

połączenie z urządzeniem zostanie przerwane, a na komputerze użytkownika

13 Na komputerze użytkownika korzystającego z urządzenia pojawi się poniższy komunikat o żądaniu zwolnienia urządzenia: Po kliknięciu Yes połączenie z urządzeniem zostanie przerwane, a na komputerze użytkownika zgłaszającego żądanie zwolnienia pojawi się komunikat o dostępności urządzenia: 11

14 Połączenie z urządzeniem jest możliwe za pomocą Connect DoIP. Po kliknięciu No połączenie z urządzeniem pozostanie nawiązane i na komputerze użytkownika zgłaszającego żądanie zwolnienia pojawi się komunikat o dalszym braku dostępności urządzenia: Kolejny monit o zwolnienie urządzenia można będzie wysłać po 3 minutach. 12

15 Tryby wyświetlania Kliknąć ikonę połączenia sieciowego, znajdującą się na tacce systemowej obok zegara Windows XP Windows Vista Rozwinie się menu opcji programu umożliwiające: konfigurację aktualizacji (Updates), wybór rozdzielczości ekranu (Screen Resolution), wybór jakości kolorów (Color Quality), obrót obrazu (Screen Rotation). Inne fuknkcje: sposób wyświetlania obrazu: Extend ekran podstawowy zostaje rozszerzony na dodatkowy monitor, kierunek rozszerzania konfiguruje się w podmenu Extend To, lub Mirror ekran podstawowy zostaje skopiowany na dodatkowy monitor. Off wyłącza dodatkowy monitor z użycia. zaawansowana konfiguracja urządzenia dostępna jest po wybraniu opcji Advanced, która 13

uruchamia okno Właściwości: Ekran: W oknie możliwa jest konfiguracja taka jak z poziomu menu rozszerzenie lub skopiowanie ekranu: a) w celu skopiowania należy wybrać zakładkę Ustawienia, wybrać z

16 uruchamia okno Właściwości: Ekran: W oknie możliwa jest konfiguracja taka jak z poziomu menu rozszerzenie lub skopiowanie ekranu: a) w celu skopiowania należy wybrać zakładkę Ustawienia, wybrać z listy DVI over Ethernet (USB..) i odznaczyć pole Powiększ pulpit systemu Windows do rozmiarów tego monitora b)w celu skopiowania należy wybrać zakładkę Ustawienia, wybrać z listy DVI over Ethernet (USB..) i zaznaczyć pole Powiększ pulpit systemu Windows do rozmiarów tego monitora. Uwaga: Zaznaczenie pola Użyj tego urządzenia jako monitora głównego spowoduje użycie Adaptera jako głównego monitora systemu. Klikając na ikonę dodatkowego monitora (np.: monitora 2) można przesunąć ją w odpowiednie miejsce względem ekranu podstawowego. 14

17 Potwierdzić zmiany sposobu wyświetlania. Pozwala to na pracę na dodatkowym monitorze, poruszanie kursorem w jego obrębie lub umieszczanie na nim ikon i okien. Inne sposoby konfiguracji: Kliknąć prawym przyciskiem myszy ikonę monitora i wybrać z menu Podstawowy. Następnie kliknąć ikonę monitora i odznaczyć pole Powiększ pulpit systemu Windows do rozmiarów tego monitora, po czym kliknąć OK. Główny monitor zostanie wyłączony, a obraz pojawi się na monitorze podłączonym do DoIP. Poprzednią konfigurację można przywrócić w podobny sposób lub za pomocą menu na tacce systemowej wybrać opcję Off. Zasady bezpieczeństwa 15

18 - Nie narażać na działanie wysokich temperatur i dużej wilgotności - Używać na stabilnych powierzchniach nie narażać urządzenia na upadek z wysokości - Zachować sterowniki i instrukcję w razie konieczności ponownego użycia Serwisowanie: - upewnić się, że urządzenie działa pomimo zalania lub upadku z wysokości - upewnić się, że urządzenie działa pomimo uszkodzenia obudowy - jeżeli urządzenie nie pracuje zgodnie z opisem w instrukcji złożyć reklamację Uwaga: Uszkodzenia mechaniczne nie podlegają naprawie gwarancyjnej. 16
