1 Jak Budowano LHC Andrzej SIEMKO CERN, Departament Technologii Akceleratorów

2 Plan wykładu Czym jest Wielki Zderzacz Hadronów LHC Wybrane wyzwania LHC Nadprzewodnictwo w LHC i urządzenia nadprzewodnikowe Kriogenika LHC Czy zawsze jest tak jakbyśmy tego chcieli? Podsumowanie

3 Dwa bieguny w badaniu struktury materii Akceleratory Mikroskopy Lunety Optyczne i radioteleskopy Współczesne akceleratory wraz z detektorami cząstek można uznać za bardzo czułe mikroskopy, lub poprawniej atto-skopy! λ = h/p T = 1 TeV λ m

4 Jak poznać lepiej strukturę materii? Dwie drogi do lepszego poznania fundamentalnej struktury materii Wzrost energii Wzrost precyzji Nowe zjawiska (nowa fizyka) są spodziewane gdy użyteczna energia > mc 2 [ 2] Znane zjawiska badane z większa precyzja mogą pokazać niezgodności z istniejącymi teoriami

5 Czym jest Wielki Zderzacz Hadronów LHC? Akcelerator zderzający protony o energii 7 TeV Najważniejsze daty Projektu LHC: 1982 : Pierwsze idee i opracowania 1994 : Zatwierdzenie projektu LHC przez Rade CERN 1996 : Decyzja o rozpoczęciu budowy 2004 : Początek instalacji LHC 2006 : Początek uruchamiania systemów technicznych 2008 : Początek pracy akceleratora z wiązkami protonów 2008 : Niespodziewana awaria : planowana praca i eksperymenty fizyczne Największe i najbardziej złożone urządzenie ( maszyna ) jakie kiedykolwiek zostało zbudowane

6 LHC Wyzwania LHC pierwszy akcelerator z magnesami nadprzewodnikowymi chłodzonymi nadpłynnym helem o temperaturze T=1.9 K: Nowe materiały Nowe technologie produkcji, Nowe systemy detekcji i zabezpieczenia, Niezawodność

7 Główne parametry LHC Energia nominalna Energia początkowa (injection) Obwód pierścienia Średnica pierścienia 7 TeV 450 GeV m ~8.6 km Pierścień podzielony jest na: 8 sektorów składających sie z 8 łuków po ca. 2600m i 8 sekcji prostych po ca. 700m 4 punkty przecięcia wiązek

8 LHC jest podwójnym synchrotronem o ośmiokrotnej symetrii: 8 sektorów IR4: RF + Beam instrumentation IR5:CMS IR6: Beam dumping system Beam dump blocks 8 łuków 8 sekcji prostych (po ca. 700m) IR3: Momentum Cleaning (warm) IR7: Betatron Cleaning (warm) 4 punkty przecięcia wiązek IR2:ALICE IR8: LHC-B IR1: ATLAS Injection Injection

9 Regular arc: Magnesy 1232 główne dipole główne kwadrupole magnesów korekcyjnych 4928 multipolowych magnesów korekcyjnych 9

10 Połączenie poprzez moduł serwisowy Regular arc: Kriogenika Kriogeniczna linia dystrybucyjna (26 km) Statyczny nadciekły hel o temperaturze 1.9 K w izolowanych komorkach R.Schmidt - TU Darmstadt kriogenicznych o długości 214 m Januar

11 Ultra wysoka próżnia wiązki Beam 1 + Beam 2 Regular arc: Próżnia Próżnia izolacyjna w kriogenicznej linii dystrybucyjnej Próżnia izolacyjna w kriostatach magnesów 11

12 Magnesy nadprzewodnikowe LHC

13 Parametry magnesów LHC Liczba głównych dipoli 1232 Pole dipolowe dla 7 TeV 8.33 T Prąd w dipolach dla 7 TeV A Energia zmagazynowana w dipolach 10 GJ Całkowita liczba magnesów ~9600 Liczba obwodów elektrycznych 1766

14 Nadprzewodnictwo Nadprzewodnictwo jest cechą wielu pierwiastków i materiałów polegającą na tym, że w pewnych warunkach maja one zerową rezystancję Poprawne określenie nadprzewodnictwa wymaga spełnienia jednocześnie dwóch warunków: zaniku oporu elektrycznego doskonałego diamagnetyzmu materiałów nadprzewodzących, zwanego efektem Meissnera

15 Odkrycie nadprzewodnictwa 1908 Kamerlingh Onnes skrapla hel 1911 Pomiar zależności R-T dla rtęci Metal TC [K] TC [ C] Nb Pb V La Ta Hg Sn In Pd Cr Tl Al Zn Ti Rh Podstawową właściwością stanu nadprzewodzącego jest to, że prąd elektryczny może płynąć bez występowania różnicy potencjałów

16 Rodzaje nadprzewodnictwa Wyróżnia się dwa podstawowe typy nadprzewodnictwa: Nadprzewodnictwo I-go rodzaju, które występuje głownie w czystych metalach Nadprzewodnictwo II-go rodzaju, charakterystyczne dla stopów metalicznych oraz tzw. nadprzewodnikach wysokotemperaturowych

17 Nadprzewodniki I i II rodzaju B c2 B c2 (T) Stan normalny Stan nadprzewodzący drugiego rodzaju (stan mieszany) ρ = 0 B 0 Indukcja [T] B c1 Stan mieszany B c1 (T) Stan Meissnera Stan nadprzewodzący pierwszego rodzaju (stan Meissnera) ρ = 0 B = 0 0 Temperatura [K] T c

18 Nadprzewodniki II rodzaju Kwantowanie strumienia magnetycznego przechodzącego przez nadprzewodzące pętle prądowe B I

19 Sieć wirów

20 Diagram fazowy - powierzchnia krytyczna J c Gęstość prądu [A/m 2 ] Temperatura krytyczna T c Krytyczna gęstość prądu J c Krytyczne pole magnetyczne B c Indukcja [T] B c Stan nadprzewodzący: T c T < T c, J < J c, B < B c Temperatura [K] LHC wykorzystuje: Klasyczne nadprzewodniki niskotemperaturowe stop Nb-Ti Wysokotemperaturowe nadprzewodniki typu BSCO Bi-2223

21 Nadprzewodniki LHC km kabli Cu/Nb-Ti

22 Produkcja nadprzewodników typu Nb-Ti ~ 1 m Ø~ 20 cm Nb-Ti Folia Nb Cylinder z Cu Uszczelnienie i odpompowanie Ekstruzja i ciągnienie ~ 10 m Ø~ 7cm

23 Produkcja nadprzewodników typu Nb-Ti Dalsze wielokrotne ciągnienie połączone z obróbką cieplną Redukcja średnicy od Ø 7 cm to Ø 1-5 mm Ostateczne ciągnienie połączone z formowaniem kształtu sześciokątnego i ciecie na odcinki ~ 1 m

24 Produkcja nadprzewodników typu Nb-Ti 1 m 20 cm Copper bar ca hexagons Copper tube

25 Produkcja w przemyśle: montaż cewek nadprzewodnikowych

26 Produkcja w przemyśle

27 Montaż finalny magnesów w kriostatach

28 Testy w stacji testów

29

30 Podroż 100m pod ziemie

31 i podroż w tunelu km z prędkością 2 km/h! Waga urządzeń w tunelu: t

32 Instalacja setki tysięcy połączeń

33 Magnesy nadprzewodnikowe w tunelu LHC Magnesy w regularnej części łuku LHC 1232 główne magnesy dipolowe 474 ogniskujące magnesy kwadrupolowe plus około 8000 magnesów korekcyjnych 7 th November last interconnection 30 th of april all interconnections are closed

34 Jak Budowano LHC

35 Jak Budowano LHC

36 Jak Budowano LHC

37 Jak Budowano LHC

38 Jak Budowano LHC

39 Jak Budowano LHC

40 Parametry wiązki protonów LHC Częstotliwość obiegu wiązki khz Liczba paczek w wiązce 2808 Liczba protonów w paczce 1.15 x Średnica paczki w punkcie zderzeń 16µm Długość paczki 7.55 cm Odstęp miedzy paczkami ~7 m Energia wiązki 2 * 360 MJ Prąd wiązki 0.54 A

41

42

43 Energia wiazek LHC Momentum at collision 7 TeV (1 ev = 1, Joule) Number of bunches 2808 Protons per bunch Total number of protons (1 ng of H + ) Energia zmagazynowana w 2 wiązkach: Energia potrzebna do stopienia 1 tony Cu: 724 MJoule 700 MJoule 700 MJ może stopić 1 tonę miedzi 700 MJ zdysypowane w czasie 88 µs / TW Moc wszystkich elektrowni na świecie 3.8 TW 43

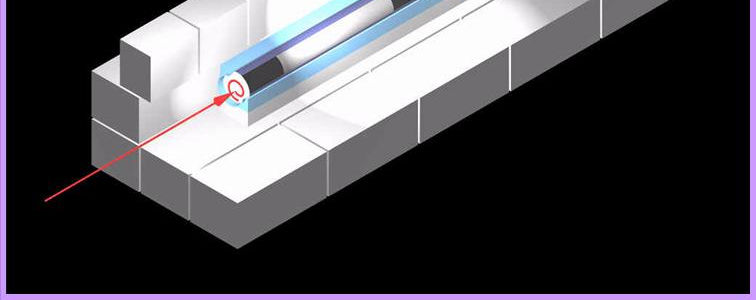

44 Absorber beam absorber (graphite) about 8 m concrete shielding 44

45

46 Chłodzenie nadciekłym helem Nadciekły hel - doskonałe chłodzenie!!! Ale także: Brak lepkości: Penetracja szczelin, problemy szczelności spoin!! Silny spadek ciepła właściwego materiałów dla zakresu T < T λ Wrazliwość na quench (przejście rezystywne)

47 Chłodzenie nadpłynym helem Zwykły hel gazowy to atomy izotopu 4 He. Przy normalnym ciśnieniu atmosferycznym 4 He skrapla się w T = 4.22 K. Przy obniżeniu ciśnienia do 50 mbar T < 2.17K (T λ = 2.17 K punkt λ ) zachodzi dramatyczna zmiana jego właściwości K K T He II I He I I He Najbardziej niezwykłą zdolnością nadpłynnego helu jest to, ze ciepło może w nim płynąć bez występowania gradientu temperatury Nadpłynność jest zjawiskiem nadprzewodnictwa ciepła Andrzej Siemko, CERN

48 Nadpłynność efekt kapilarny

49 Nadpłynność efekt fontannowy

50 Kriogenika LHC Point 8 Storage QSCC QSCA QSRA QSCB QSRB QSCC Surface Shaft QURA QUIC Cavern QURC QURC Sector 7-8 Sector 8-1 Tunnel

51 LHC - najzimniejsze części wszechświata

52 Protekcja urządzeń nadprzewodnikowych UJ27 RA27 UJ32 RE28 UJ26 UA27 ALICE TZ32 PZ45 PX46 PM45 Point 5 PM54 TX46 UJ47 UJ53 UX45 UJ46 UP53 RZ54 PM56 Point 6 RA43 UJ44 UJ56 RE48 RE52 UJ43 RR53 UJ57 UL46 UA47 RR57 PX64 UXC55 UD62 UL44 US45 UL56 USC55 UA43 TU56 TD68 PM65 PZ65 UW45 UJ561 RE58 RE62 RE42 UP62 PZ 33 CMS RA63 UJ62 TX64 RZ33 RE38 Point 4 UJ63 UA Elektrycznych obwodów UX65 UJ64 UL64 UJ66 PM32 UJ33 RA67 UL66 UW65 US65 UA67 UJ67 magnesów nadprzewodnikowych Point 3.3 PGC2 UX25 Point 3.2 RA Kanałów zabezpieczających urządzenia nadprzewodnikowe Point 2 PM25 UL24 US25 UW25 PX24 UL26 Point 8 SPS 4000 Monitorów strat wiązki UA23 PM85 UW85 PX84 UA83 UJ24 UJ23 Point 1 PGC8 PZ85 RA23 LSS4 Point 1.8 PM15 UL86 RH23 US85 RE22 PM18 PX16 PX15 TJ 8 PX14 UJ22 P M I 2 UA87 UL84 RA83 RE18 UJ18 US15 UJ87 TI 8 RR17 UL14 UJ13 UJ88 UJ17 UL16 UJ84 TI 2 RE88 UJ14 RR13 RE12 TX84 RT18 UJ86 RA87 UX85 RH87 TI18 UJ12 UJ16 UX15 TI12 LHCb RT12 USA15 ATLAS PX56 Point 7 PM76 RE82 UJ83 RE78 TZ76 RE68 RE72 RR77 UJ76 UJ68 TD68 RR73 UD68 UP68

53 Uruchamianie LHC 10/09/2008

54 10/09/2008

55 Czy zawsze wszystko jest tak jak tego chcielibyśmy? Not really.

56 19/ poważna awaria 56

57 Wystarczyło, ze wśród połączeń 13kA jedno było wadliwe

58 Co potrafi zrobić duże ciśnienie!!! 58

59 Czy zawsze wszystko jest tak jak tego chcielibyśmy? W projekcie takim jak LHC, przy jego bezprecedensowej skali złożoności unikatowości technologicznym nowatorstwie Problemy techniczne musza wystąpić Ważne jest by te problemy zidentyfikować, zrozumieć i rozwiązać Przyczyny ostatniej awarii są już wyjaśnione i zakończył sie proces naprawy, Ponowne uruchomienie LHC potrwa jeszcze kilka miesięcy

60 Podsumowanie Badania naukowe, a w szczególności badania w dziedzinie fizyki eksperymentalnej, są ściśle sprzężone z rozwojem techniki i tzw. wysokich technologii Rozwój wysokich technologii, wymaganych w większości badan fizycznych, umożliwia odkrywanie i zrozumienie nowych zjawisk, co w efekcie prowadzi do dalszego rozwoju, coraz to nowszych technologii Wiele z opracowanych nowych technologii znajdzie późniejsze zastosowania zarówno w przemyśle, jak i w życiu codziennym Należy pamiętać, że badania naukowe w dzisiejszych laboratoriach fizycznych to technika jutra Andrzej Siemko, CERN

61 Dziękuję za uwagę A ja najbardziej lubię akcelerator van de Graaffa Andrzej Siemko, CERN 61
