1 Co nowego w ArcGIS 9.2? Przemysław Cholewiński ESRI Polska

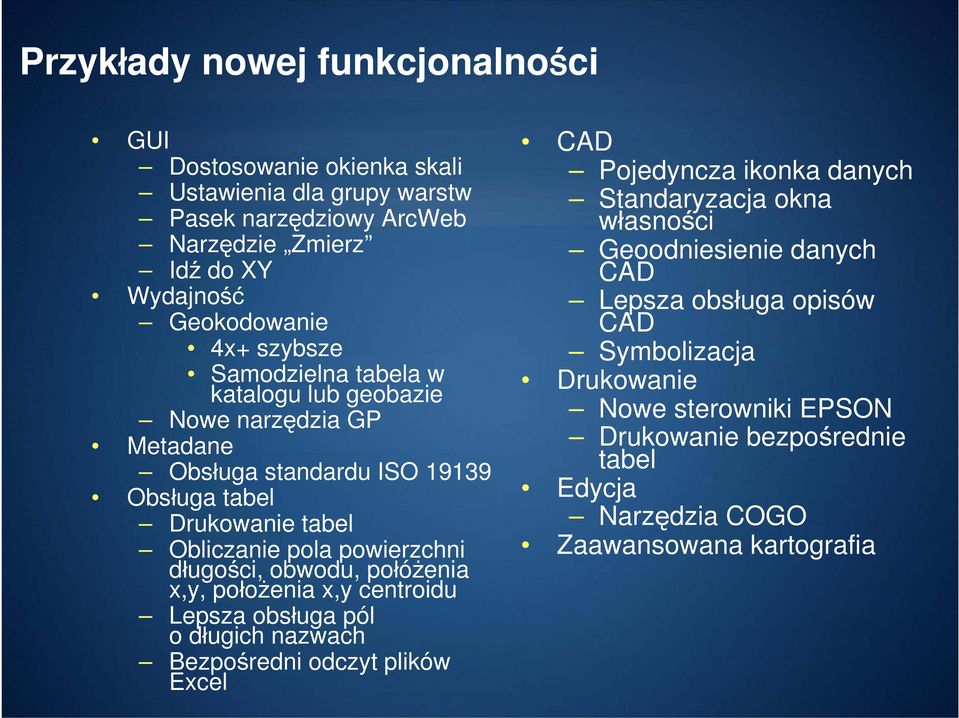

2 Przykłady nowej funkcjonalności GUI Dostosowanie okienka skali Ustawienia dla grupy warstw Pasek narzędziowy ArcWeb Narzędzie Zmierz Idź do XY Wydajność Geokodowanie 4x+ szybsze Samodzielna tabela w katalogu lub geobazie Nowe narzędzia GP Metadane Obsługa standardu ISO Obsługa tabel Drukowanie tabel Obliczanie pola powierzchni długości, obwodu, połóżenia x,y, położenia x,y centroidu Lepsza obsługa pól o długich nazwach Bezpośredni odczyt plików Excel CAD Pojedyncza ikonka danych Standaryzacja okna własności Geoodniesienie danych CAD Lepsza obsługa opisów CAD Symbolizacja Drukowanie Nowe sterowniki EPSON Drukowanie bezpośrednie tabel Edycja Narzędzia COGO Zaawansowana kartografia

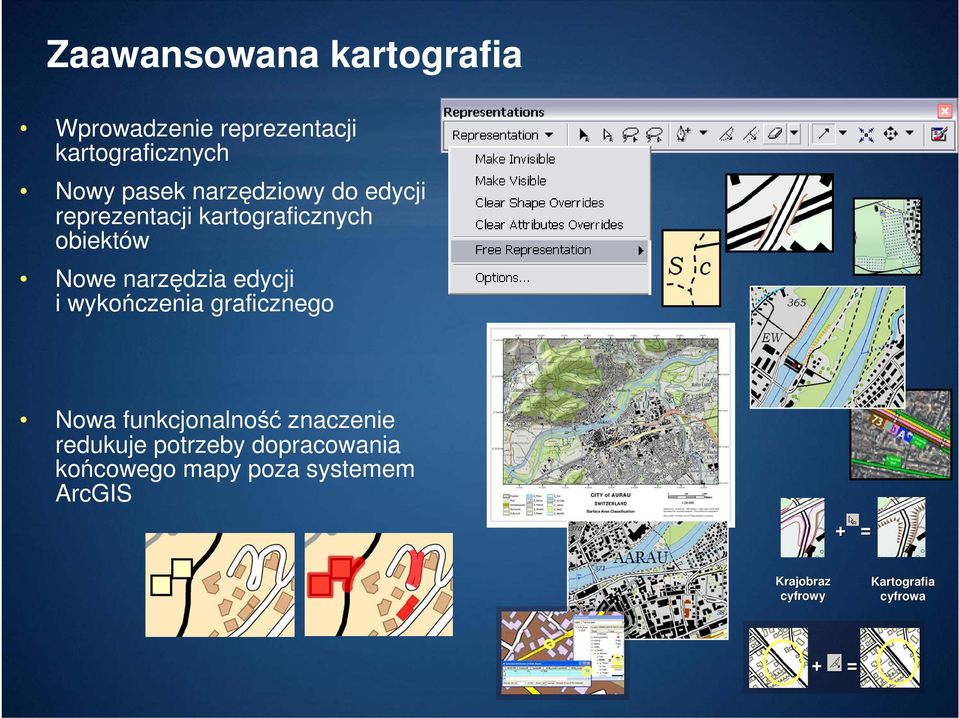

3 Zaawansowana kartografia Wprowadzenie reprezentacji kartograficznych Nowy pasek narzędziowy do edycji reprezentacji kartograficznych obiektów Nowe narzędzia edycji i wykończenia graficznego Nowa funkcjonalność znaczenie redukuje potrzeby dopracowania końcowego mapy poza systemem ArcGIS + = Krajobraz cyfrowy Kartografia cyfrowa + =

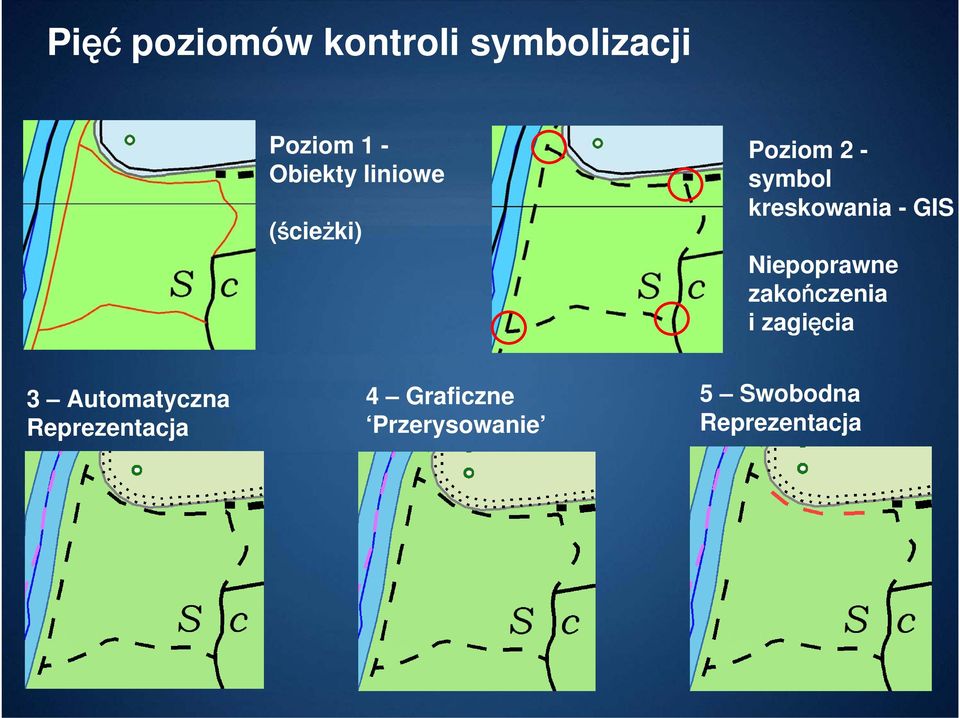

4 Pięć poziomów kontroli symbolizacji Poziom 1 - Obiekty liniowe (ścieżki) Poziom 2 - symbol kreskowania - GIS Niepoprawne zakończenia i zagięcia 3 Automatyczna Reprezentacja 4 Graficzne Przerysowanie 5 Swobodna Reprezentacja

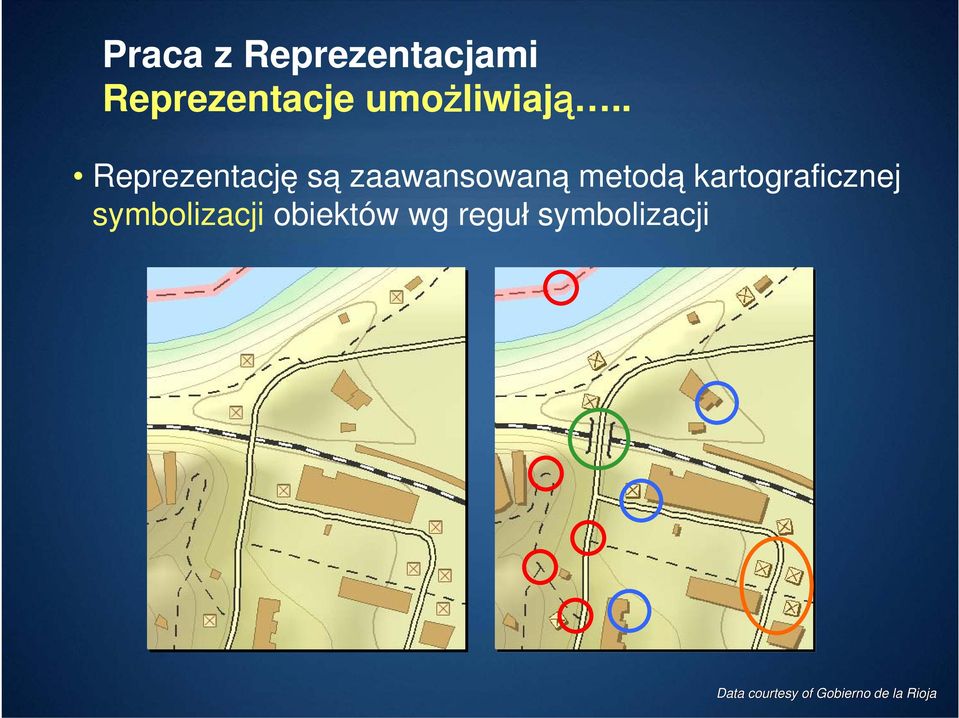

5 Praca z Reprezentacjami Reprezentacje umożliwiają.. Reprezentację są zaawansowaną metodą kartograficznej symbolizacji obiektów wg reguł symbolizacji Data courtesy of Gobierno de la Rioja

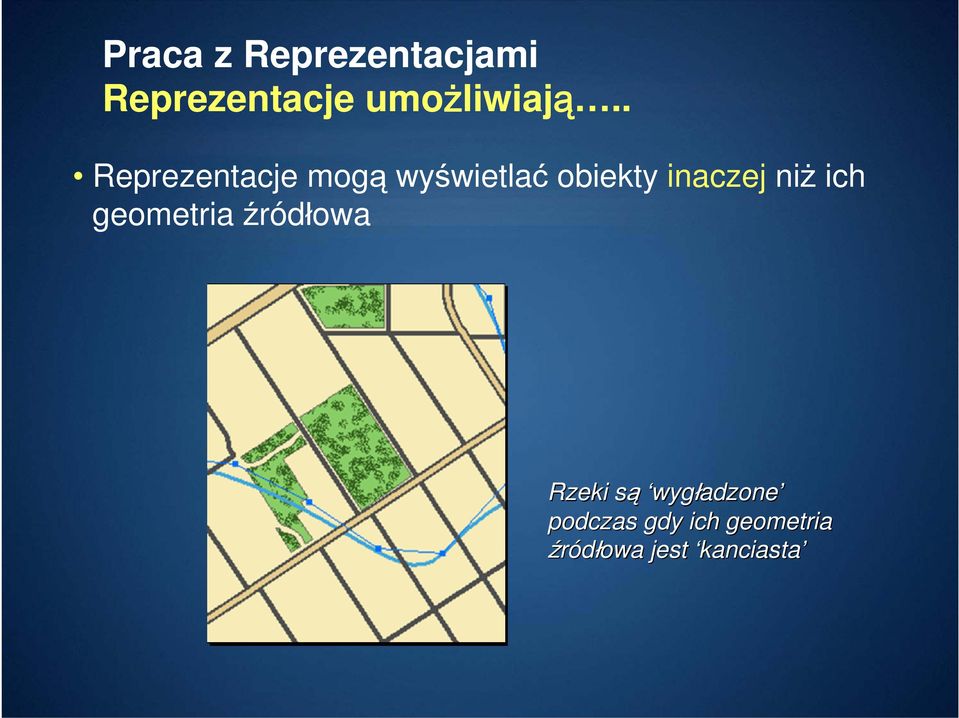

6 Praca z Reprezentacjami Reprezentacje umożliwiają.. Reprezentacje mogą wyświetlać obiekty inaczej niż ich geometria źródłowa Rzeki s są wygładzone podczas gdy ich geometria źródłowa jest kanciasta

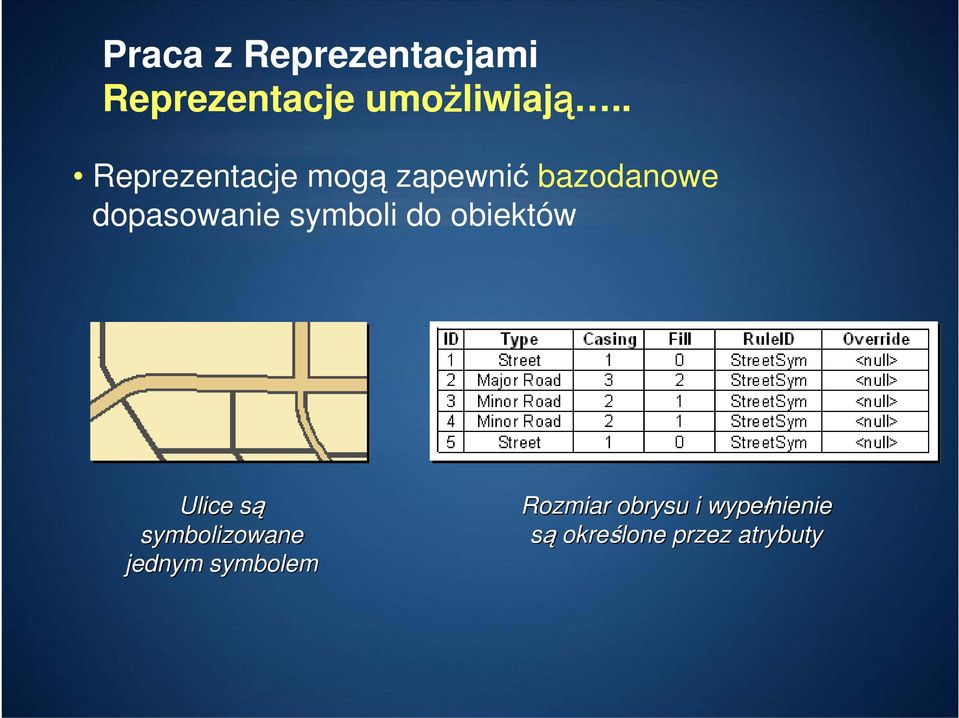

7 Praca z Reprezentacjami Reprezentacje umożliwiają.. Reprezentacje mogą zapewnić bazodanowe dopasowanie symboli do obiektów Ulice s są symbolizowane jednym symbolem Rozmiar obrysu i wypełnienie są określone przez atrybuty

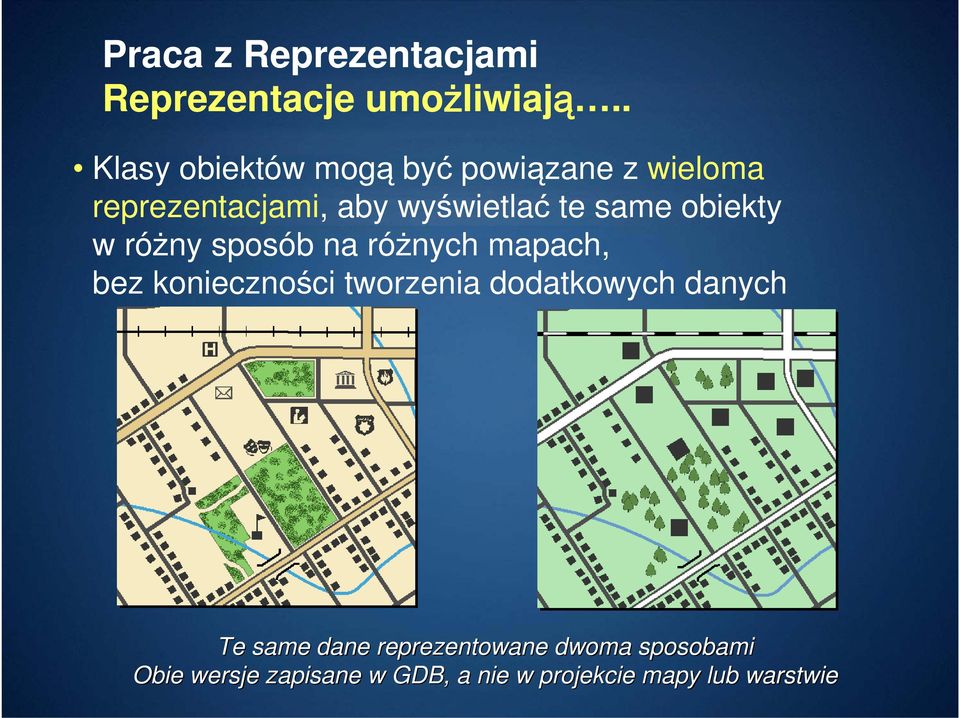

8 Praca z Reprezentacjami Reprezentacje umożliwiają.. Klasy obiektów mogą być powiązane z wieloma reprezentacjami, aby wyświetlać te same obiekty w różny sposób na różnych mapach, bez konieczności tworzenia dodatkowych danych Te same dane reprezentowane dwoma sposobami Obie wersje zapisane w GDB, a nie w projekcie mapy lub warstwie

9 Praca z Reprezentacjami Reprezentacje umożliwiają.. Reprezentacje mogą być dostosowane do pojedynczych obiektów, poprzez wprowadzenie wyjątków (przerysowań) od reguł reprezentacji, w celu usprawnienia prezentacji danych Symbole s są odsunięte od miejsc swego położenia enia w celu uniknięcia konfliktów Reguła a dla jednego parku jest zmieniona tak, aby nie wyświetla wietlać symbolu drzew przy obrzeżach parku

10 Praca z Reprezentacjami Reprezentacje umożliwiają.. Tworzenie map przy użyciu reprezentacji może być zautomatyzowane poprzez narzędzia geoprzetwarzania Budynki zorientowane względem najbliższego symbolu liniowego Mosty tworzone na skrzyżowaniach i automatycznie maskowane rzeki

11 Uprość Poligony

12 Uprość Budynki

13 Agreguj Poligony Nie-Ortogonalnie Ortogonalnie

14 Zmiana Obrysów w Osie

15 Adaptuj Uproszczenie Automatycznie redukuje tolerancje tam, gdzie mogą występować błędy geometryczne

16 Zaawansowana kartografia w różnych produktach Produkt Funkcjonalność ArcInfo ArcEditor ArcView ArcReader Wyświetlanie / wydruk reprezentacji kartograficznych Tak Tak Tak Tak Edycja reprezentacji kartograficznych Tak Tak Nowe kartograficzne narzędzia geoprzetwarzania Tak Tworzenie nowych reprezentacji kartograficznych Tak

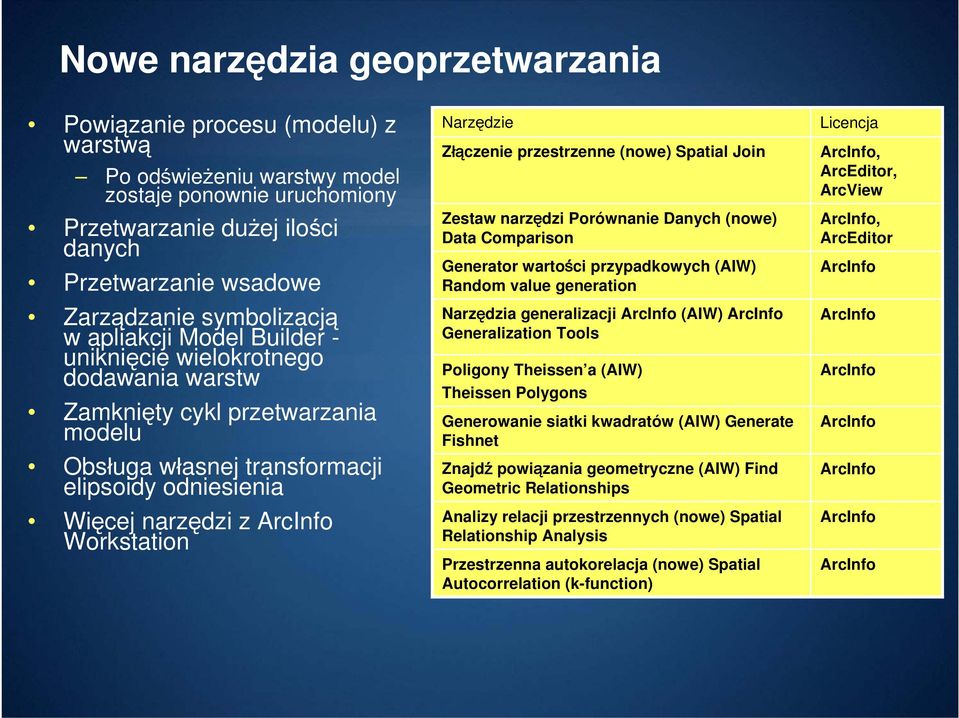

17 Nowe narzędzia geoprzetwarzania Powiązanie procesu (modelu) z warstwą Po odświeżeniu warstwy model zostaje ponownie uruchomiony Przetwarzanie dużej ilości danych Przetwarzanie wsadowe Zarządzanie symbolizacją w apliakcji Model Builder - uniknięcie wielokrotnego dodawania warstw Zamknięty cykl przetwarzania modelu Obsługa własnej transformacji elipsoidy odniesienia Więcej narzędzi z ArcInfo Workstation Narzędzie Złączenie przestrzenne (nowe) Spatial Join Zestaw narzędzi Porównanie Danych (nowe) Data Comparison Generator wartości przypadkowych (AIW) Random value generation Narzędzia generalizacji ArcInfo (AIW) ArcInfo Generalization Tools Poligony Theissen a (AIW) Theissen Polygons Generowanie siatki kwadratów (AIW) Generate Fishnet Znajdź powiązania geometryczne (AIW) Find Geometric Relationships Analizy relacji przestrzennych (nowe) Spatial Relationship Analysis Przestrzenna autokorelacja (nowe) Spatial Autocorrelation (k-function) Licencja ArcInfo, ArcEditor, ArcView ArcInfo, ArcEditor ArcInfo ArcInfo ArcInfo ArcInfo ArcInfo ArcInfo ArcInfo

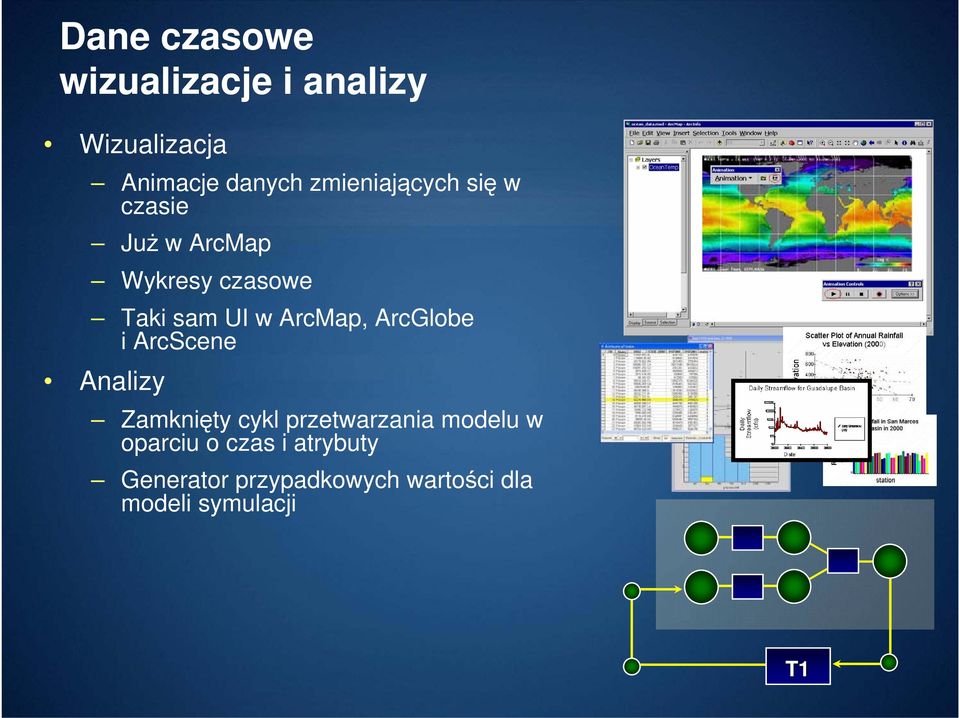

18 Dane czasowe wizualizacje i analizy Wizualizacja Animacje danych zmieniających się w czasie Już w ArcMap Wykresy czasowe Taki sam UI w ArcMap, ArcGlobe i ArcScene Analizy Zamknięty cykl przetwarzania modelu w oparciu o czas i atrybuty Generator przypadkowych wartości dla modeli symulacji T1

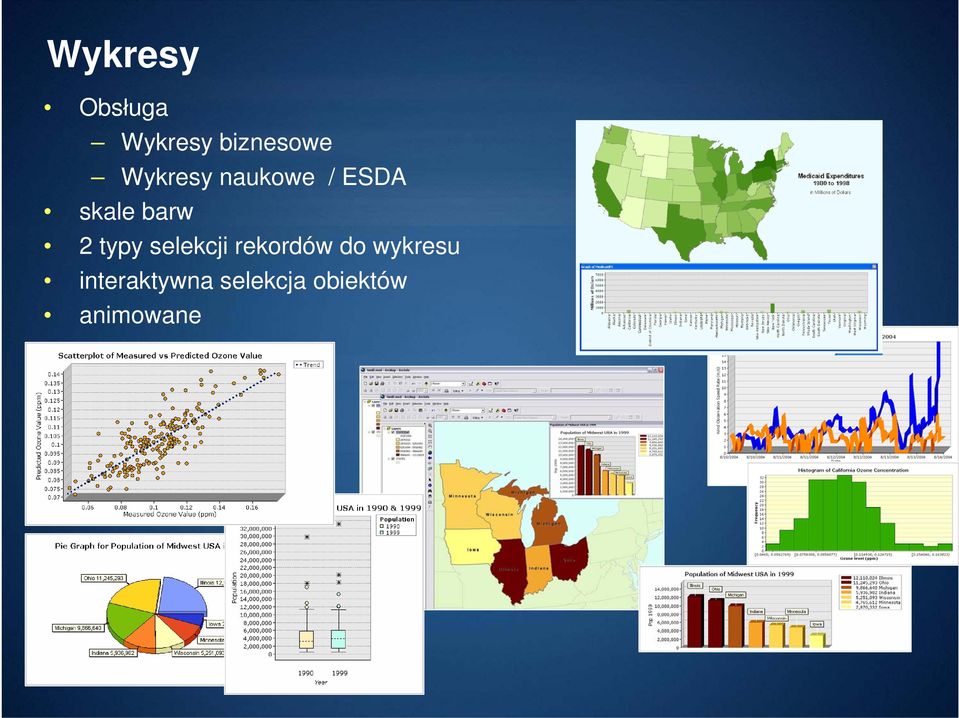

19 Wykresy Obsługa Wykresy biznesowe Wykresy naukowe / ESDA skale barw 2 typy selekcji rekordów do wykresu interaktywna selekcja obiektów animowane

20 3D Analyst Nowa funkcjonalność Drapowane teksty (opisy / etykiety) Kompresja tekstur Konsolidacja warstw Grafiki w ArcGlobe Więcej narzędzi GP TIN, Terrain, KML/KMZ w ArcGlobe Uproszczenie obsługi Kreator dodawania danych Kreator rozmieszczenia Cashe Tryb Draft Wydajność

21 Nowy zapis geometrii Podwójna precyzja Tworzy spójne dane Eliminuje niespójności związane z precyzją Unifikuje przetwarzanie geometrii Upraszcza geoprzetwarzanie Łatwość korzystania (eliminuje konieczność definicji domen przestrzennych X,Y) Istniejące dane można łatwo przenieść do nowego układu Upgrade Spatial Reference Jednostki Z / poziome powierzchnie odniesienia Definicja jednostek wysokości i poziomu odniesienia Ponad 90 predefiniowanych układów odniesienia Jednostki są wykorzystywane w 3D i w edycji do współczynników skalowania Transformacja pomiędzy poziomami odniesienia dopiero po 9.2

22 Nowości w obsłudze danych i geobazie Lepsza obsługa danych rastrowych Terrain Data Model Nowe typy geobaz Nowości w ArcSDE Edycja danych niewersjonowanych Dostęp do danych przez zapytania SQl Replikacja danych Archiwizacja danych historycznych Obsługa Unicode GDB osobista (Access) GDB plikowa ArcSDE osobista ArcSDE dla grup roboczych ArcSDE profesjonalna

23 Nowości w produktach serwerowych i deweloperskich ArcIMS ArcGIS Server Geoprzetwarzanie Geodata Server Globe Server Rozszerzenia ArcGIS Explorer ArcGIS Engine Geoprzetwarzanie Więcej gotowych narzędzi Rozszerzenia

24 Pokaz ArcGIS 9.2 Odczyt Excel Wykresy i animacje ArcMap Obsługa wielowarstwowych PDF

25 Wybrane nowości ArcGIS Desktop 9.3 UC 2007 ArcGIS Desktop Road Ahead 25

26 Kreator konwersji grafiki do obiektów UC 2007 ArcGIS Desktop Road Ahead 26

27 Kreator konwersji grafiki do obiektów UC 2007 ArcGIS Desktop Road Ahead 27

28 Kreator konwersji grafiki do obiektów UC 2007 ArcGIS Desktop Road Ahead 28

29 9.2 UC 2007 ArcGIS Desktop Road Ahead 29

30 9.3 UC 2007 ArcGIS Desktop Road Ahead 30

31 Dostosowanie wyglądu legendy tabeli zawartości z widokiem warstw transparentnych UC 2007 ArcGIS Desktop Road Ahead 31

32 UC 2007 ArcGIS Desktop Road Ahead 32

33 UC 2007 ArcGIS Desktop Road Ahead 33

34 Obsługa wielu ramek w oknie Widok od wersji 9.2 SP2 UC 2007 ArcGIS Desktop Road Ahead 34

35 UC 2007 ArcGIS Desktop Road Ahead 35

36 UC 2007 ArcGIS Desktop Road Ahead 36

37 Kontrola skali z obsług ugą skal relatywnych, np.. 1 inch = 2.5 miles 9.2 UC 2007 ArcGIS Desktop Road Ahead 37

38 Kontrola skali z obsług ugą skal relatywnych, np.. 1 inch = 2.5 miles 9.3 UC 2007 ArcGIS Desktop Road Ahead 38

39 Wycinanie grafiką eksportowanego rastra UC 2007 ArcGIS Desktop Road Ahead 39

40 UC 2007 ArcGIS Desktop Road Ahead 40

41 UC 2007 ArcGIS Desktop Road Ahead 41

42 UC 2007 ArcGIS Desktop Road Ahead 42

43 Usprawnienia w Zakładkach adkach Przestrzennych Łatwiejszy dostęp Możliwo liwość sortowania i porządkowania Możliwo liwość importu i eksportu pomiędzy mapami UC 2007 ArcGIS Desktop Road Ahead 43

44 Wzbogacone okno Menadżera era Zakładek adek UC 2007 ArcGIS Desktop Road Ahead 44

45 Komunikaty narzędzi Przegląd wszystkich błędów Wprowadzenie unikalności Opisy umożliwiające zrozumienie Dokumentowanie każdego błędu

46 Pasek postępu narzędzia Lepsza identyfikacja postępu procesu wykonywanego przez narzędzie Pogląd na czas wykonywania operacji Wskazuje stan operacji

47 Rozbudowa 3D Analyst Wizualizacja Symbolizacja i wypiętrzanie KML Grafika Warstwy ArcGIS Online Obsługa SketchUp 6 Tutorial i whitepapers

48 Usprawnienia 3D Analyst Analizy Geoprzetwarzanie zestawów Terrain Udoskonalenie wykresów profili Narzędzie analiz danych LIDAR Typy danych 3D Nowy algorytm dla zestawów Terrain Dla LIDAR z wegetacją, itp Szybsze przetwarzanie Ulepszenie geometrii 3D Linie krzywe 3D Wykrywanie przecięć 3D Bliskość i objętość 3D Z Based on 1m elevation data Viewpoint 7 Line Of Sight 1,000 1,500 2,000 M 2,500 3,000

49 Tracking Analyst w 9.3 Tracking Analyst w ArcGlobe Obsługa obydwu typów MapControl i GlobeControl Integracja z Dynamicznym Wyświetlaniem Funkcje pomocy dla Tracking Analyst Developer Monitorowanie tempa wyświetlania wietlania Zliczanie otrzymywanych zdarzeń Zliczanie obiektów Stan połą łączenia

50 ArcGIS Desktop ArcGIS 9.3 Beta na jesieni Aktualnie jeszcze nie uruchomiony program beta 9.3 Produkt w sprzedaży Q Prace w toku Używalność Wyświetlanie Kartografia Przetwarzanie wielordzeniowe Model informacyjny Geobazy Zarządzanie kodem.net API Integracja z Web Services UC 2007 ArcGIS Desktop Road Ahead 50

51 Dziękuję za uwagę!!

52 Przemysław Cholewiński ESRI POLSKA Sp. z o.o. ul. Puławska Warszawa tel. (22) fax. (22)
