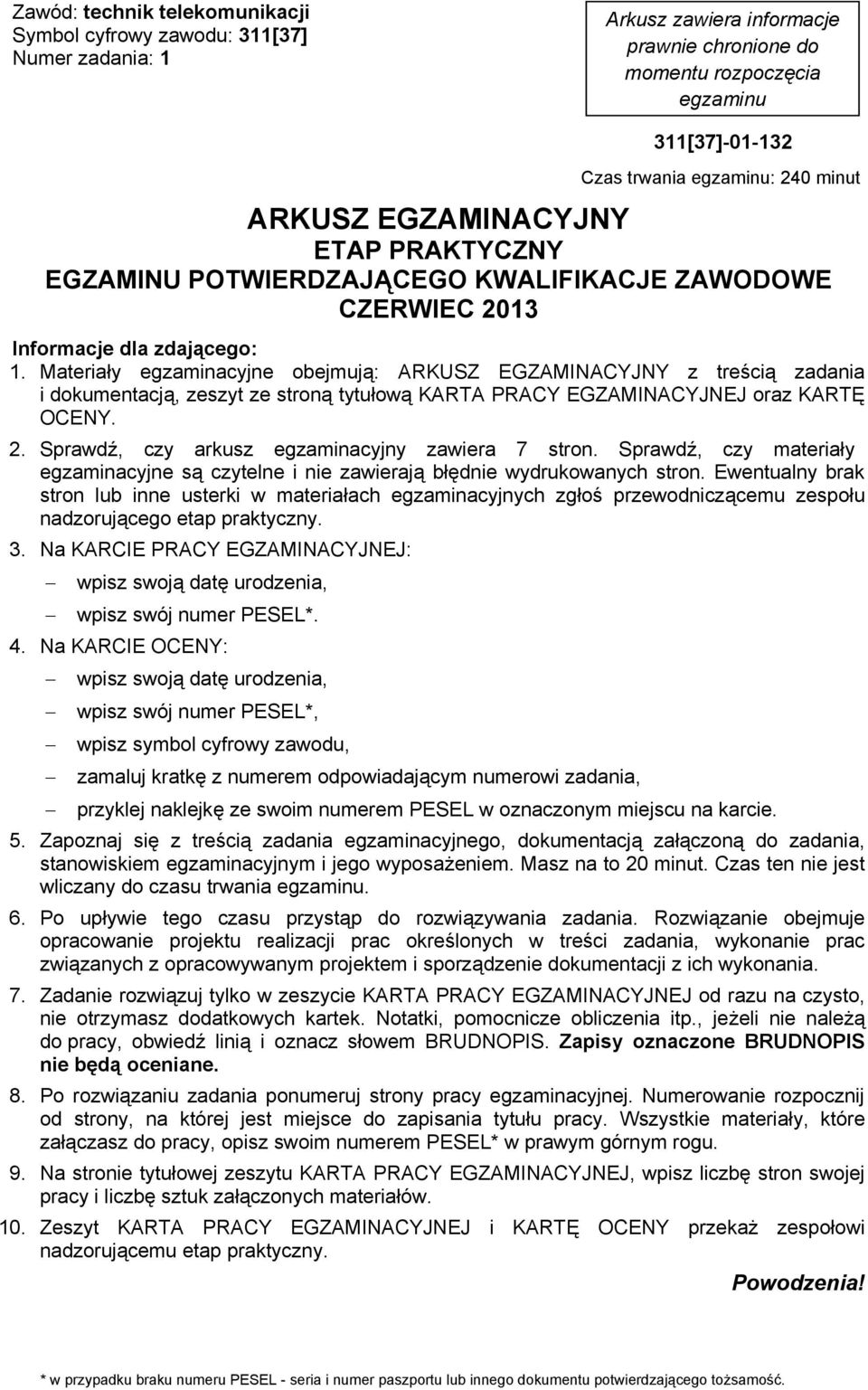

1 Zawód: technik telekomunikacji Symbol cyfrowy zawodu: 311[37] Numer zadania: 1 Arkusz zawiera informacje prawnie chronione do momentu rozpocz cia egzaminu 311[37] Czas trwania egzaminu: 240 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJ CEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2013 Informacje dla zdaj cego: 1. Materia y egzaminacyjne obejmuj : ARKUSZ EGZAMINACYJNY z tre ci zadania i dokumentacj, zeszyt ze stron tytu ow KARTA PRACY EGZAMINACYJNEJ oraz KART OCENY. 2. Sprawd, czy arkusz egzaminacyjny zawiera 7 stron. Sprawd, czy materia y egzaminacyjne s czytelne i nie zawieraj b dnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materia ach egzaminacyjnych zg o przewodnicz cemu zespo u nadzoruj cego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoj dat urodzenia, wpisz swój numer PESEL*. 4. Na KARCIE OCENY: wpisz swoj dat urodzenia, wpisz swój numer PESEL*, wpisz symbol cyfrowy zawodu, zamaluj kratk z numerem odpowiadaj cym numerowi zadania, przyklej naklejk ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj si z tre ci zadania egzaminacyjnego, dokumentacj za czon do zadania, stanowiskiem egzaminacyjnym i jego wyposa eniem. Masz na to 20 minut. Czas ten nie jest wliczany do czasu trwania egzaminu. 6. Po up ywie tego czasu przyst p do rozwi zywania zadania. Rozwi zanie obejmuje opracowanie projektu realizacji prac okre lonych w tre ci zadania, wykonanie prac zwi zanych z opracowywanym projektem i sporz dzenie dokumentacji z ich wykonania. 7. Zadanie rozwi zuj tylko w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto, nie otrzymasz dodatkowych kartek. Notatki, pomocnicze obliczenia itp., je eli nie nale do pracy, obwied lini i oznacz s owem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie b d oceniane. 8. Po rozwi zaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytu u pracy. Wszystkie materia y, które za czasz do pracy, opisz swoim numerem PESEL* w prawym górnym rogu. 9. Na stronie tytu owej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczb stron swojej pracy i liczb sztuk za czonych materia ów. 10. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KART OCENY przeka zespo owi nadzoruj cemu etap praktyczny. Powodzenia! * w przypadku braku numeru PESEL - seria i numer paszportu lub innego dokumentu potwierdzaj cego to samo.

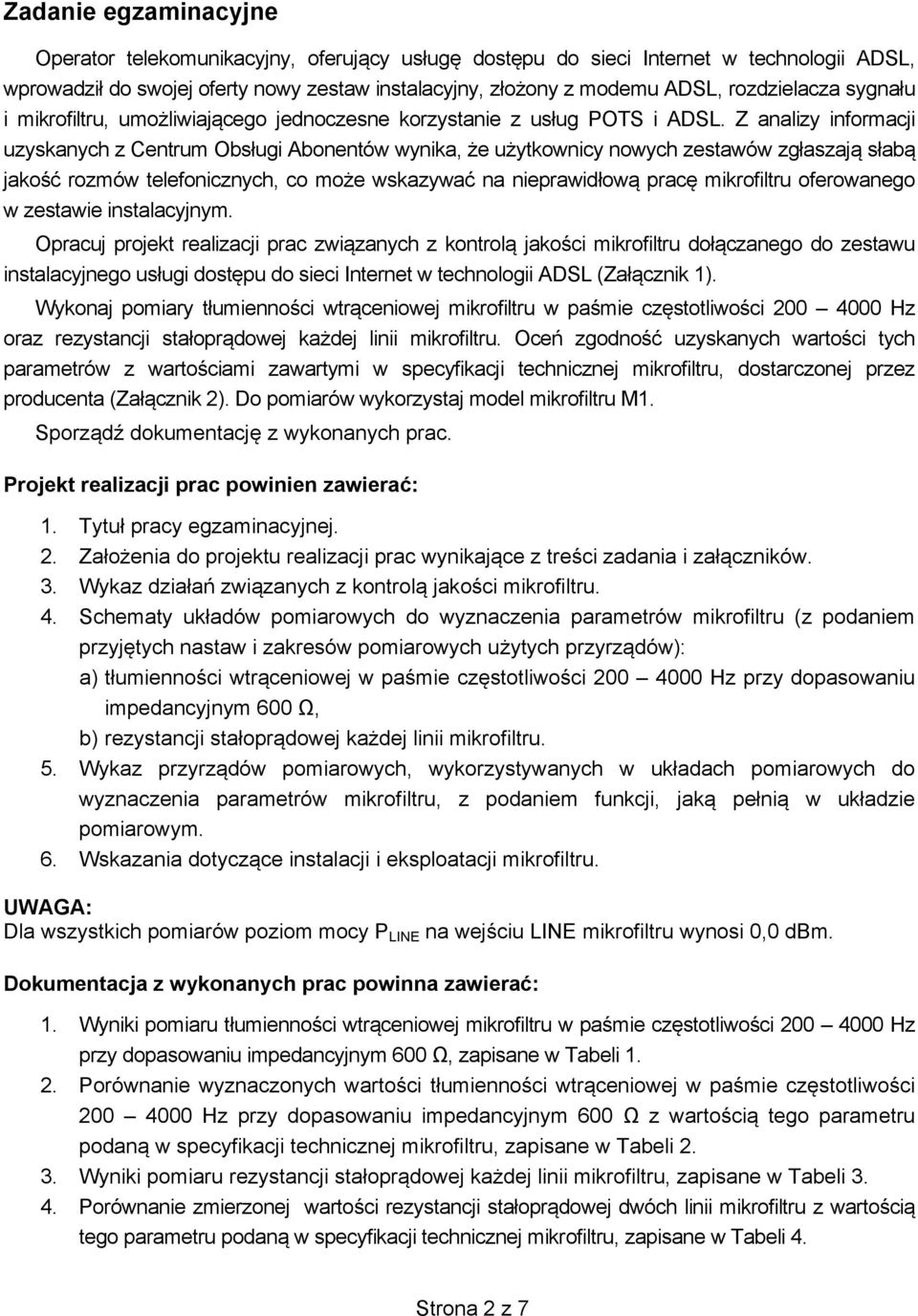

2 Zadanie egzaminacyjne Operator telekomunikacyjny, oferuj cy usług dost pu do sieci Internet w technologii ADSL, wprowadził do swojej oferty nowy zestaw instalacyjny, zło ony z modemu ADSL, rozdzielacza sygnału i mikrofiltru, umo liwiaj cego jednoczesne korzystanie z usług POTS i ADSL. Z analizy informacji uzyskanych z Centrum Obsługi Abonentów wynika, e u ytkownicy nowych zestawów zgłaszaj słab jako ć rozmów telefonicznych, co mo e wskazywać na nieprawidłow prac mikrofiltru oferowanego w zestawie instalacyjnym. Opracuj projekt realizacji prac zwi zanych z kontrol jako ci mikrofiltru doł czanego do zestawu instalacyjnego usługi dost pu do sieci Internet w technologii ADSL (Zał cznik 1). Wykonaj pomiary tłumienno ci wtr ceniowej mikrofiltru w pa mie cz stotliwo ci Hz oraz rezystancji stałopr dowej ka dej linii mikrofiltru. Oce zgodno ć uzyskanych warto ci tych parametrów z warto ciami zawartymi w specyfikacji technicznej mikrofiltru, dostarczonej przez producenta (Zał cznik 2). Do pomiarów wykorzystaj model mikrofiltru M1. Sporz d dokumentacj z wykonanych prac. Projekt realizacji prac powinien zawierać: 1. Tytuł pracy egzaminacyjnej. 2. Zało enia do projektu realizacji prac wynikaj ce z tre ci zadania i zał czników. 3. Wykaz działa zwi zanych z kontrol jako ci mikrofiltru. 4. Schematy układów pomiarowych do wyznaczenia parametrów mikrofiltru (z podaniem przyj tych nastaw i zakresów pomiarowych u ytych przyrz dów): a) tłumienno ci wtr ceniowej w pa mie cz stotliwo ci Hz przy dopasowaniu impedancyjnym 600 Ω, b) rezystancji stałopr dowej ka dej linii mikrofiltru. 5. Wykaz przyrz dów pomiarowych, wykorzystywanych w układach pomiarowych do wyznaczenia parametrów mikrofiltru, z podaniem funkcji, jak pełni w układzie pomiarowym. 6. Wskazania dotycz ce instalacji i eksploatacji mikrofiltru. UWAGA: Dla wszystkich pomiarów poziom mocy P LINE na wej ciu LINE mikrofiltru wynosi 0,0 dbm. Dokumentacja z wykonanych prac powinna zawierać: 1. Wyniki pomiaru tłumienno ci wtr ceniowej mikrofiltru w pa mie cz stotliwo ci Hz przy dopasowaniu impedancyjnym 600 Ω, zapisane w Tabeli Porównanie wyznaczonych warto ci tłumienno ci wtr ceniowej w pa mie cz stotliwo ci Hz przy dopasowaniu impedancyjnym 600 Ω z warto ci tego parametru podan w specyfikacji technicznej mikrofiltru, zapisane w Tabeli Wyniki pomiaru rezystancji stałopr dowej ka dej linii mikrofiltru, zapisane w Tabeli Porównanie zmierzonej warto ci rezystancji stałopr dowej dwóch linii mikrofiltru z warto ci tego parametru podan w specyfikacji technicznej mikrofiltru, zapisane w Tabeli 4. Strona 2 z 7

3 5. Ocen wykonania mikrofiltru zgodnie z danymi zamieszczonymi w specyfikacji technicznej oraz wnioski dotycz cego u ytkowania mikrofiltrów przez u ytkowników nowych zestawów instalacyjnych. Do wykonania zadania wykorzystaj: Ogólne informacje dotycz ce mikrofiltru i jego instalacji... Zał cznik 1. Specyfikacja techniczna mikrofiltru dostarczona przez producenta... Zał cznik 2. Skrócona instrukcja obsługi testera MT-1586e do pomiaru poziomu, cz stotliwo ci sygnału i rezystancji... Zał cznik 3. oraz Zamieszczone w KARCIE PRACY EGZAMINACYJNEJ: Wyniki pomiaru tłumienno ci wtr ceniowej mikrofiltru w pa mie cz stotliwo ci Hz przy dopasowaniu impedancyjnym 600 Ω... Tabela 1. Porównanie wyznaczonych warto ci tłumienno ci wtr ceniowej w pa mie cz stotliwo ci Hz przy dopasowaniu impedancyjnym 600 Ω z warto ci tego parametru podan w specyfikacji technicznej mikrofiltru... Tabela 2. Wyniki pomiaru rezystancji stałopr dowej ka dej linii mikrofiltru... Tabela 3. Porównanie wyznaczonej warto ci rezystancji stałopr dowej ka dej linii mikrofiltru z warto ci tego parametru podan w specyfikacji technicznej mikrofiltru... Tabela 4. Do wykonania zadania przygotowano stanowisko wyposa one w: 1. Model mikrofiltru M1. 2. Tester ł cza transmisyjnego MT-1586e. 3. Generator DD1A. 4. Multimetr ESCORT Kable poł czeniowe. 6. Instrukcje obsługi testera MT-1586e, generatora DD1A i multimetru ESCORT 99. Czas przeznaczony na wykonanie zadania wynosi 240 minut. Strona 3 z 7

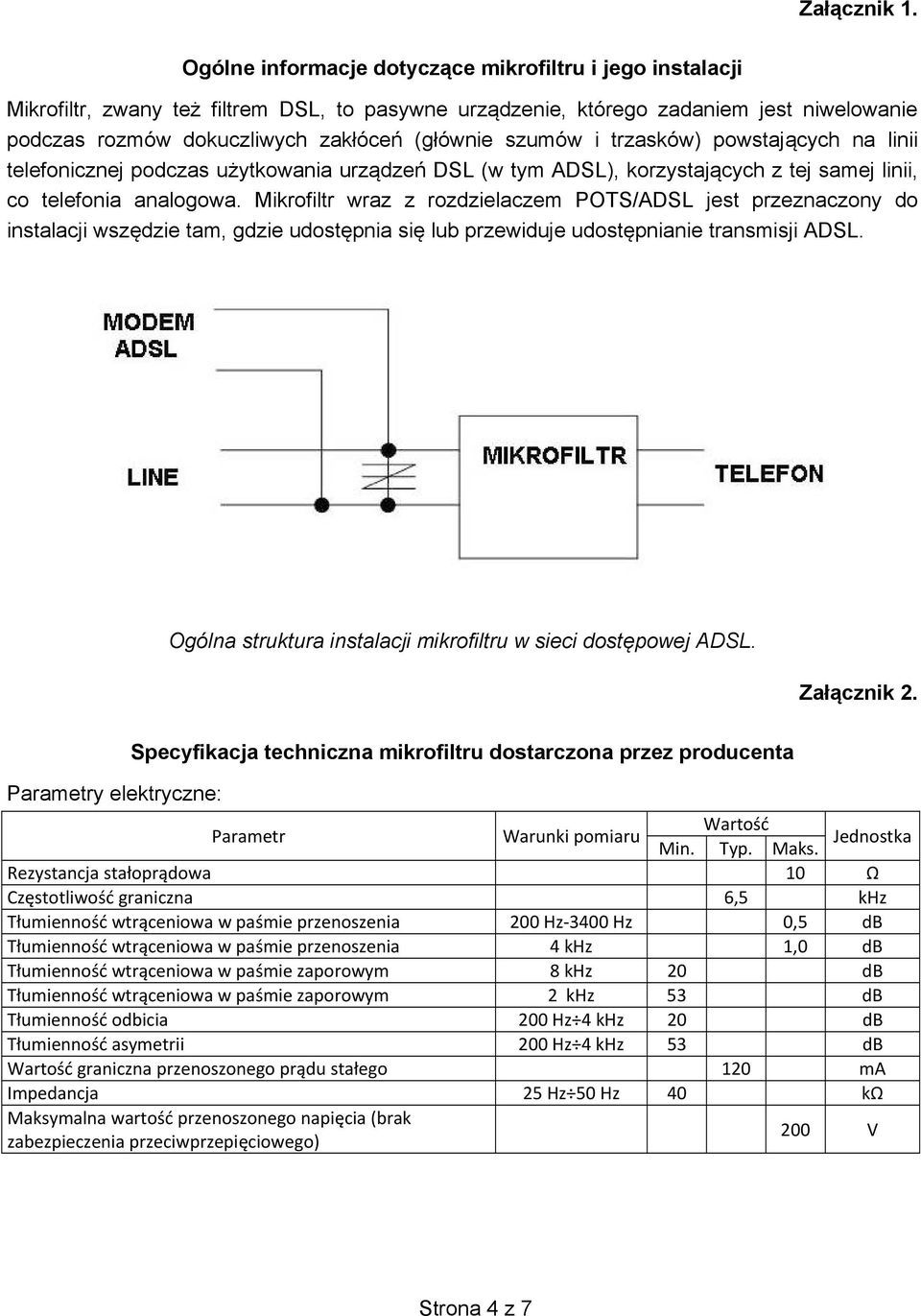

4 Zał cznik 1. Ogólne informacje dotycz ce mikrofiltru i jego instalacji Mikrofiltr, zwany te filtrem DSL, to pasywne urz dzenie, którego zadaniem jest niwelowanie podczas rozmów dokuczliwych zakłóce (głównie szumów i trzasków) powstaj cych na linii telefonicznej podczas u ytkowania urz dze DSL (w tym ADSL), korzystaj cych z tej samej linii, co telefonia analogowa. Mikrofiltr wraz z rozdzielaczem POTS/ADSL jest przeznaczony do instalacji wsz dzie tam, gdzie udost pnia si lub przewiduje udost pnianie transmisji ADSL. Ogólna struktura instalacji mikrofiltru w sieci dost powej ADSL. Zał cznik 2. Parametry elektryczne: Specyfikacja techniczna mikrofiltru dostarczona przez producenta Parametr Warunki pomiaru Warto Min. Typ. Maks. Jednostka Rezystancja sta opr dowa 10 Cz stotliwo graniczna 6,5 khz T umienno wtr ceniowa w pa mie przenoszenia 200 Hz-3400 Hz 0,5 db T umienno wtr ceniowa w pa mie przenoszenia 4 khz 1,0 db T umienno wtr ceniowa w pa mie zaporowym 8 khz 20 db T umienno wtr ceniowa w pa mie zaporowym 2 khz 53 db T umienno odbicia 200 Hz 4 khz 20 db T umienno asymetrii 200 Hz 4 khz 53 db Warto graniczna przenoszonego pr du sta ego 120 ma Impedancja 25 Hz 50 Hz 40 k Maksymalna warto przenoszonego napi cia (brak zabezpieczenia przeciwprzepi ciowego) 200 V Strona 4 z 7

5 Ogólna specyfikacja: Zasilanie: nie wymaga zewn trznego zasilania Temperatura pracy: -10 C do +70 C Temperatura przechowywania: - 40 C do +85 C Maksymalna wilgotno ć wzgl dna otoczenia: 75% Waga: 40 g Rodzaj zł cza: RJ11 Wymiary: 70x32x49,5 mm Zał cznik 3. Skrócona instrukcja obsługi testera MT-1586e do pomiaru poziomu, cz stotliwo ci sygnału i rezystancji. I. Nastawianie poziomu i cz stotliwo ci wysyłanego sygnału 1. Doł cz badan lini do testera 2. Przeł cznik obrotowy ustaw w pozycji "TIMS". Napi cie zasilania zostaje wł czone automatycznie, a generator przyrz du zostaje ustawiony domy lnie na 1020 Hz i 0,0 dbm. Nastawianie cz stotliwo ci generatora (FREQ) 1. Je eli wymagana jest zmiana cz stotliwo ci generowanego sygnału, to nale y na krótko nacisn ć przycisk [1]. 2. Wprowad z klawiatury wymagan cz stotliwo ć sygnału (z zakresu od 40 Hz do 1,5 MHz) i zatwierd wybór wciskaj c przycisk [ENTER]. Wymagana cz stotliwo ć jest ustawiona. Nastawianie poziomu wyj ciowego (LEVEL) 1. Aby zmienić warto ć poziomu sygnału wyj ciowego z generatora, nale y nacisn ć przycisk [2]. W ten sposób przechodzi si do funkcji nastawiania poziomu. 2. Wprowad z klawiatury wymagan warto ć poziomu sygnału w zakresie od - 60 dbm do + 10 dbm z rozdzielczo ci 0,1 dbm, przy impedancji 600 Ω; b d od - 40 dbm do + 16 dbm, przy impedancji 100 Ω i 135 Ω i zatwierd dokonany wybór przyciskiem [ENTER]. Wymagany poziom sygnału jest ustawiony. Strona 5 z 7

6 II. Ustawienie generatora w pozycj pracy brak sygnału (QUIET cisza) 1. Wci ni cie chwilowe klawisza [5] powoduje ustawienie wyj cia generatora w stan spoczynku QUIET, co oznacza zamkni cie go wybran impedancj i brak sygnału. Wygl d wy wietlacza: lub Wska nik litera Q oznacza stan odł czenia sygnału generatora od wyj cia funkcja QUIET. Ponowne wci ni cie klawisza [5] powoduje powrót generatora do normalnej pracy. III. Pomiar poziomu i cz stotliwo ci (w dolnym "LF" i szerokim "WB" pa mie) Pomiar ten jest wykorzystywany do wyznaczenia charakterystyki cz stotliwo ciowej tłumienno ci lub wzmocno ci badanej linii. Tłumienno ć lub wzmocno ć jest obliczana jako ró nica poziomów nadawanego i odbieranego. Istniej dwa sposoby pomiaru poziomu: jeden dla dolnego (LF), a drugi dla szerokiego pasma cz stotliwo ci (WB). Dla pierwszego sposobu (LF) mierzony sygnał jest przepuszczany przez filtr dolnoprzepustowy o cz stotliwo ci odci cia 20 khz. W nadajniku (generatorze) dla obu pasm (LF i WB) ustaw: 1. przeł cznik obrotowy w pozycj "TIMS" 2. przyciskiem [ ] rodzaj badanej linii na 2-przewodow (za wieca si dioda 2W) 3. przeł cznik suwakowy (prawy) rodzaju obci enia w pozycj "TERM" 4. przeł cznikiem suwakowym (lewy) warto ć impedancji "600 Ω". W odbiorniku (mierniku poziomu) dla pasma dolnego (LF) ustaw: 1. przeł cznik obrotowy w pozycj "TIMS" 2. przyciskiem [ ] rodzaj badanej linii na 2-przewodow (za wieca si dioda 2W) 3. przeł cznik suwakowy (prawy) rodzaju obci enia w pozycj "TERM" 4. przeł cznikiem suwakowym (lewy) warto ć impedancji "600 Ω" 5. rodzaj pomiaru (mierzony poziom i cz stotliwo ć sygnału), wciskaj c przycisk [7], a nast pnie [ENTER] lub wciskaj c przycisk [0]. Wygl d wy wietlacza (w przypadku poł czenia gniazd Tx z Rx): W odbiorniku (mierniku poziomu) dla pasma szerokiego (WB) ustaw: 1. przeł cznik obrotowy w pozycj "TIMS" 2. przyciskiem [ ] rodzaj badanej linii na 2-przewodow (za wieca si dioda 2W) 3. przeł cznik suwakowy (prawy) rodzaju obci enia w pozycj "TERM" 4. przeł cznikiem suwakowym (lewy) warto ć impedancji "600 Ω" 5. rodzaj pomiaru: Rx odbiór sygnału (mierzony poziom i cz stotliwo ć), naciskaj c przycisk [7] Strona 6 z 7

7 6. tryb szerokopasmowego pomiaru poziomu i cz stotliwo ci, naciskaj c przyciski [ ] i [ENTER]. Wygl d wy wietlacza (w przypadku poł czenia gniazd Tx z Rx): IV. Pomiar rezystancji (RES) 1. Ustaw przeł cznik obrotowy testera w pozycj DMM. 2. Wybierz funkcj pomiar rezystancji naciskaj przycisk [3]. 3. Naciskaj c przycisk [8], wybierz jako miejsca doł czenia linii zaciski pomiarowe nadajnika Tx lub odbiornika Rx. lub 4. Naciskaj c kolejno przycisk [7] wybierz jedn z trzech kombinacji zacisków pomiarowych: TIP - RING (rdze pier cie ), TIP - SLEEVE (rdze tulejka), RING SLEEVE (pier cie tulejka). Strona 7 z 7
