1 Zarządzanie siecią SN Rodzina Easergy

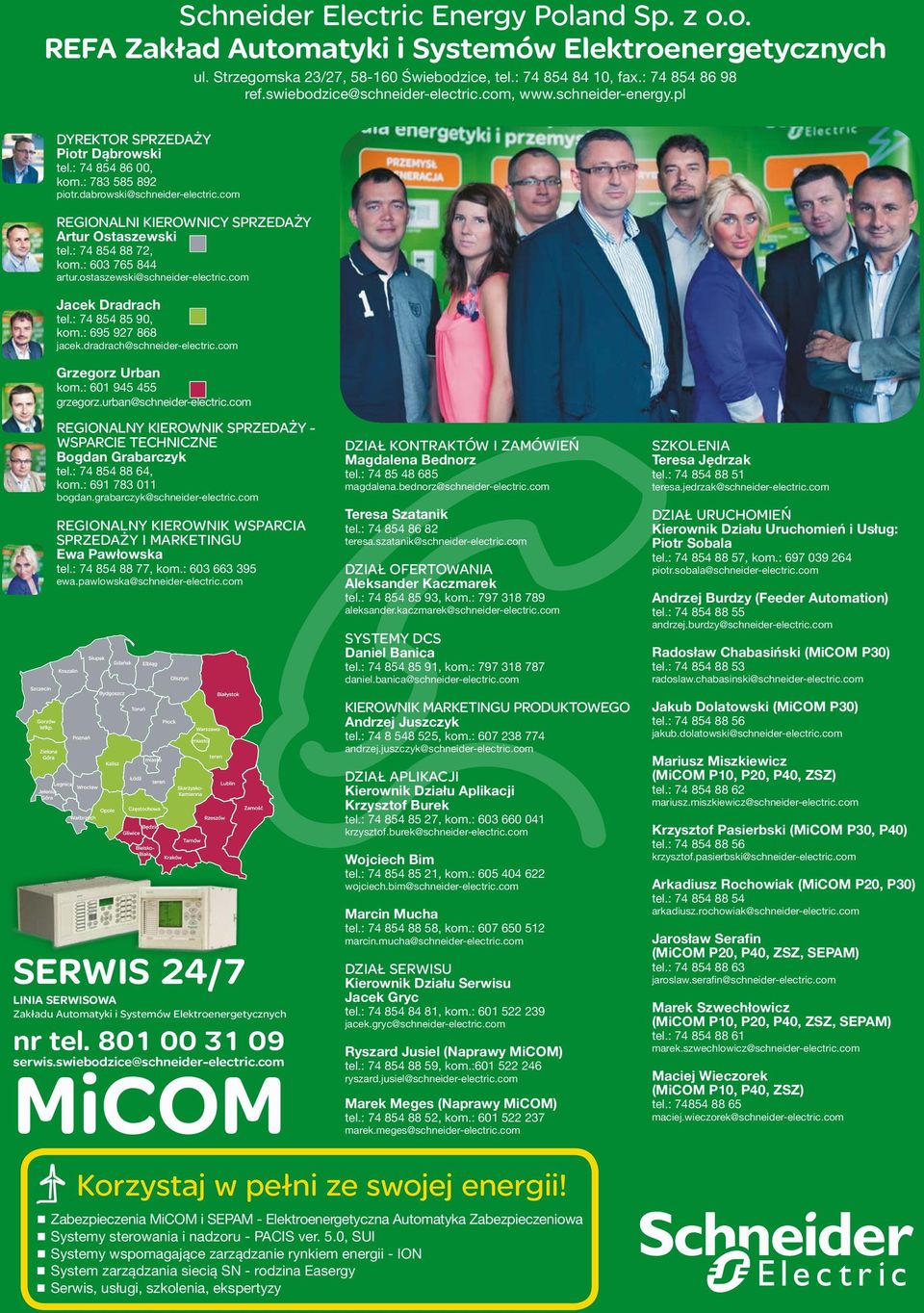

2 Schneider Electric Energy Poland Sp. z o.o. REFA Zakład Automatyki i Systemów Elektroenergetycznych ul. Strzegomska 23/27, Świebodzice, tel.: , fax.: ref.swiebodzice@schneider-electric.com, Dyrektor SprzEDaży Piotr Dąbrowski tel.: , kom.: piotr.dabrowski@schneider-electric.com Regionalni Kierownicy SprzEDaży Artur Ostaszewski tel.: , kom.: artur.ostaszewski@schneider-electric.com Jacek Dradrach tel.: , kom.: jacek.dradrach@schneider-electric.com Grzegorz Urban kom.: grzegorz.urban@schneider-electric.com RegionalnY KierowniK SprzEDaży - WSParciE TECHnicznE Bogdan Grabarczyk tel.: , kom.: bogdan.grabarczyk@schneider-electric.com Regionalny Kierownik Wsparcia Sprzedaży i Marketingu Ewa Pawłowska tel.: , kom.: ewa.pawlowska@schneider-electric.com SERWIS 24/7 LINIA SERWISOWA Zakładu Automatyki i Systemów Elektroenergetycznych nr tel serwis.swiebodzice@schneider-electric.com MiCOM Dział Kontraktów i Zamówień Magdalena Bednorz tel.: magdalena.bednorz@schneider-electric.com Teresa Szatanik tel.: teresa.szatanik@schneider-electric.com Dział Ofertowania Aleksander Kaczmarek tel.: , kom.: aleksander.kaczmarek@schneider-electric.com SYSTEMY DCS Daniel Banica tel.: , kom.: daniel.banica@schneider-electric.com Kierownik Marketingu Produktowego Andrzej Juszczyk tel.: , kom.: andrzej.juszczyk@schneider-electric.com Dział Aplikacji Kierownik Działu Aplikacji Krzysztof Burek tel.: , kom.: krzysztof.burek@schneider-electric.com Wojciech Bim tel.: , kom.: wojciech.bim@schneider-electric.com Marcin Mucha tel.: , kom.: marcin.mucha@schneider-electric.com Dział Serwisu Kierownik Działu Serwisu Jacek Gryc tel.: , kom.: jacek.gryc@schneider-electric.com Ryszard Jusiel (Naprawy MiCOM) tel.: , kom.: ryszard.jusiel@schneider-electric.com Marek Meges (Naprawy MiCOM) tel.: , kom.: marek.meges@schneider-electric.com Szkolenia Teresa Jędrzak tel.: teresa.jedrzak@schneider-electric.com DZIAŁ URUCHOMIEŃ Kierownik Działu Uruchomień i Usług: Piotr Sobala tel.: , kom.: piotr.sobala@schneider-electric.com Andrzej Burdzy (Feeder Automation) tel.: andrzej.burdzy@schneider-electric.com Radosław Chabasiński (MiCOM P30) tel.: radoslaw.chabasinski@schneider-electric.com Jakub Dolatowski (MiCOM P30) tel.: jakub.dolatowski@schneider-electric.com Mariusz Miszkiewicz (MiCOM P10, P20, P40, ZSZ) tel.: mariusz.miszkiewicz@schneider-electric.com Krzysztof Pasierbski (MiCOM P30, P40) tel.: krzysztof.pasierbski@schneider-electric.com Arkadiusz Rochowiak (MiCOM P20, P30) tel.: arkadiusz.rochowiak@schneider-electric.com Jarosław Serafin (MiCOM P20, P40, ZSZ, SEPAM) tel.: jaroslaw.serafin@schneider-electric.com Marek Szwechłowicz (MiCOM P10, P20, P40, ZSZ, SEPAM) tel.: marek.szwechlowicz@schneider-electric.com Maciej Wieczorek (MiCOM P10, P40, ZSZ) tel.: maciej.wieczorek@schneider-electric.com Korzystaj w pełni ze swojej energii! Zabezpieczenia MiCOM i SEPAM - Elektroenergetyczna Automatyka Zabezpieczeniowa Systemy sterowania i nadzoru - PACIS ver. 5.0, SUI Systemy wspomagające zarządzanie rynkiem energii - ION System zarządzania siecią SN - rodzina Easergy Serwis, usługi, szkolenia, ekspertyzy

3 [ Zarządzanie siecią SN ] Rodzina Easergy 3 Zapewnienie niezawodności dostaw energii oraz szybka lokalizacja miejsca zwarcia w sieciach średniego napięcia Streszczenie: W publikacji przedstawiono różne rozwiązania urządzeń z grupy Easergy, w tym do detekcji przepływu prądu zwarciowego w sieciach średniego napięcia dedykowanych dla linii napowietrznych i kablowych typu Flite / Flair, znajdujących się w ofercie firmy Schneider Electric. Ze względu na wciąż wzrastające zapotrzebowanie na energię elektryczną, urządzenia te udoskonalają pracę sieci rozdzielczych wpływając na niezawodność dostaw energii do odbiorców. W jednej obudowie zintegrowane są funkcje zabezpieczeniowe, pomiarowe, komunikacyjne a nawet sterownicze i automatyki, które w przyszłości mogą być kluczowe przy budowie inteligentnych sieci typu SmartGrid. Ze względu na unikatowe metody pomiarowe i algorytmy kierunkowe urządzenia typu Flair / Flite mogą być stosowane w sieciach izolowanych, uziemionych przez rezystor oraz kompensowanych, gdzie informacje o pracy i działaniu urządzenia są miejscowo sygnalizowane lub przesyłane do systemów dyspozytorskich za pomocą standardowych protokołów komunikacyjnych oraz różnych zdalnych łącz przesyłu danych. Wprowadzenie Detekcja zwarć i ich szybka lokalizacja w sieciach rozdzielczych SN stanowi istotny element zachowania efektywności pracy systemu elektroenergetycznego na różnych poziomach napięcia. Istotnym dla stabilności takiego globalnego systemu są zjawiska zwarciowe na poziomie średniego i niskiego napięcia czyli tam, gdzie zlokalizowani są odbiorcy końcowi. Wszelkie rozważania o tworzeniu lokalnych czy globalnych struktur automatyzacji i monitoringu typu SmartGrid dla określonych systemów powinna rozpoczynać się od sieci dystrybucyjnej, gdzie w obecnym czasie następuje znaczący rozwój infrastruktury poprzez podłączenia różnych typów odbiorców przy braku informacji zwrotnych o pracy, zakłóceniach i monitoringu parametrów w tych częściach sieci. Szybki rozwój ekonomiczny związany szczególnie z aglomeracjami miejskimi wymusza rozbudowę sieci średniego napięcia, co coraz mocniej uzależnia od siebie zarówno dostawców jak i odbiorców energii elektrycznej. Staje się bardzo istotnym element efektywności zarządzania pracą takiego systemu, co w konsekwencji wpływa na skrócenie czasu przerw w dostawie energii do odbiorców. W przypadku Polski ale i nie tylko jest to proces, który zdaje się wchodzić bardzo mocno w zainteresowanie określonych grup decydentów. Realne straty, które ponoszą zakłady energetyczne w wyniku uszkodzeń w sieci dają podstawy by instalować urządzenia do detekcji zakłóceń z elementami komunikacji i automatyki w określonych punktach sieci rozdzielczej. Umożliwiają one z jednej strony otrzymywanie na bieżąco informacji z danego punktu sieci przykładowo o obciążeniu, jakości energii, pracy urządzeń czy przepływie prądu zwarciowego (obecnie brak jest takich informacji), ale co najważniejsze mogą w sposób zdalny lub automatyczny przeprowadzić rekonfigurację tak, by w jak najkrótszym czasie jak największa część struktury sieci mogła być załączona pod zasilanie, a uszkodzony odcinek wyizolowany. Istotnym jest tutaj informacja o miejscu wystąpienia zakłócenia na danym odcinku linii, co znacząco skraca czas służbom energetycznym na przywrócenie odbiorcom zasilania.

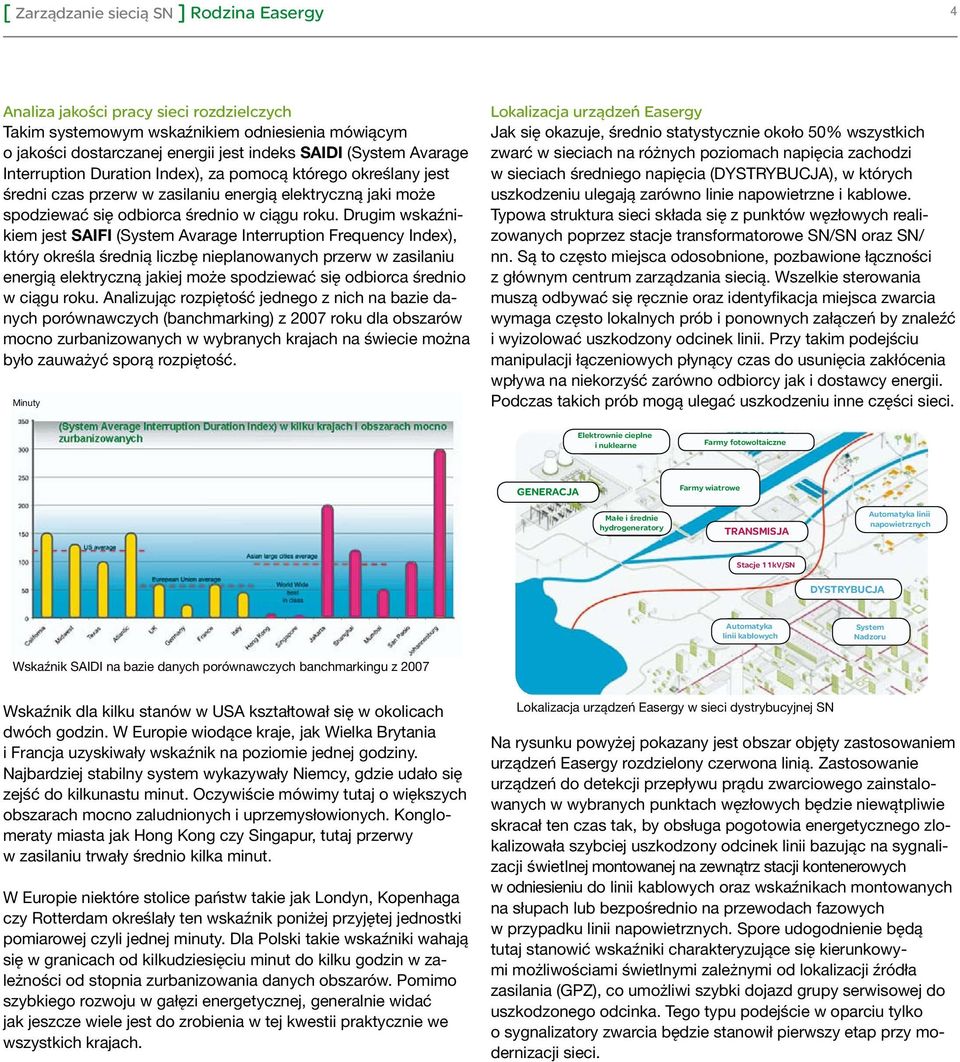

4 [ Zarządzanie siecią SN ] Rodzina Easergy 4 Analiza jakości pracy sieci rozdzielczych Takim systemowym wskaźnikiem odniesienia mówiącym o jakości dostarczanej energii jest indeks SAIDI (System Avarage Interruption Duration Index), za pomocą którego określany jest średni czas przerw w zasilaniu energią elektryczną jaki może spodziewać się odbiorca średnio w ciągu roku. Drugim wskaźnikiem jest SAIFI (System Avarage Interruption Frequency Index), który określa średnią liczbę nieplanowanych przerw w zasilaniu energią elektryczną jakiej może spodziewać się odbiorca średnio w ciągu roku. Analizując rozpiętość jednego z nich na bazie danych porównawczych (banchmarking) z 2007 roku dla obszarów mocno zurbanizowanych w wybranych krajach na świecie można było zauważyć sporą rozpiętość. Minuty Lokalizacja urządzeń Easergy Jak się okazuje, średnio statystycznie około 50% wszystkich zwarć w sieciach na różnych poziomach napięcia zachodzi w sieciach średniego napięcia (DYSTRYBUCJA), w których uszkodzeniu ulegają zarówno linie napowietrzne i kablowe. Typowa struktura sieci składa się z punktów węzłowych realizowanych poprzez stacje transformatorowe SN/SN oraz SN/ nn. Są to często miejsca odosobnione, pozbawione łączności z głównym centrum zarządzania siecią. Wszelkie sterowania muszą odbywać się ręcznie oraz identyfikacja miejsca zwarcia wymaga często lokalnych prób i ponownych załączeń by znaleźć i wyizolować uszkodzony odcinek linii. Przy takim podejściu manipulacji łączeniowych płynący czas do usunięcia zakłócenia wpływa na niekorzyść zarówno odbiorcy jak i dostawcy energii. Podczas takich prób mogą ulegać uszkodzeniu inne części sieci. Elektrownie cieplne i nuklearne Farmy fotowoltaiczne GENERACJA Małe i średnie hydrogeneratory Farmy wiatrowe TRANSMISJA Automatyka linii napowietrznych Stacje 11kV/SN DYSTRYBUCJA Automatyka linii kablowych System Nadzoru Wskaźnik SAIDI na bazie danych porównawczych banchmarkingu z 2007 Wskaźnik dla kilku stanów w USA kształtował się w okolicach dwóch godzin. W Europie wiodące kraje, jak Wielka Brytania i Francja uzyskiwały wskaźnik na poziomie jednej godziny. Najbardziej stabilny system wykazywały Niemcy, gdzie udało się zejść do kilkunastu minut. Oczywiście mówimy tutaj o większych obszarach mocno zaludnionych i uprzemysłowionych. Konglomeraty miasta jak Hong Kong czy Singapur, tutaj przerwy w zasilaniu trwały średnio kilka minut. W Europie niektóre stolice państw takie jak Londyn, Kopenhaga czy Rotterdam określały ten wskaźnik poniżej przyjętej jednostki pomiarowej czyli jednej minuty. Dla Polski takie wskaźniki wahają się w granicach od kilkudziesięciu minut do kilku godzin w zależności od stopnia zurbanizowania danych obszarów. Pomimo szybkiego rozwoju w gałęzi energetycznej, generalnie widać jak jeszcze wiele jest do zrobienia w tej kwestii praktycznie we wszystkich krajach. Lokalizacja urządzeń Easergy w sieci dystrybucyjnej SN Na rysunku powyżej pokazany jest obszar objęty zastosowaniem urządzeń Easergy rozdzielony czerwona linią. Zastosowanie urządzeń do detekcji przepływu prądu zwarciowego zainstalowanych w wybranych punktach węzłowych będzie niewątpliwie skracał ten czas tak, by obsługa pogotowia energetycznego zlokalizowała szybciej uszkodzony odcinek linii bazując na sygnalizacji świetlnej montowanej na zewnątrz stacji kontenerowych w odniesieniu do linii kablowych oraz wskaźnikach montowanych na słupach lub bezpośrednio na przewodach fazowych w przypadku linii napowietrznych. Spore udogodnienie będą tutaj stanowić wskaźniki charakteryzujące się kierunkowymi możliwościami świetlnymi zależnymi od lokalizacji źródła zasilania (GPZ), co umożliwi szybki dojazd grupy serwisowej do uszkodzonego odcinka. Tego typu podejście w oparciu tylko o sygnalizatory zwarcia będzie stanowił pierwszy etap przy modernizacji sieci.

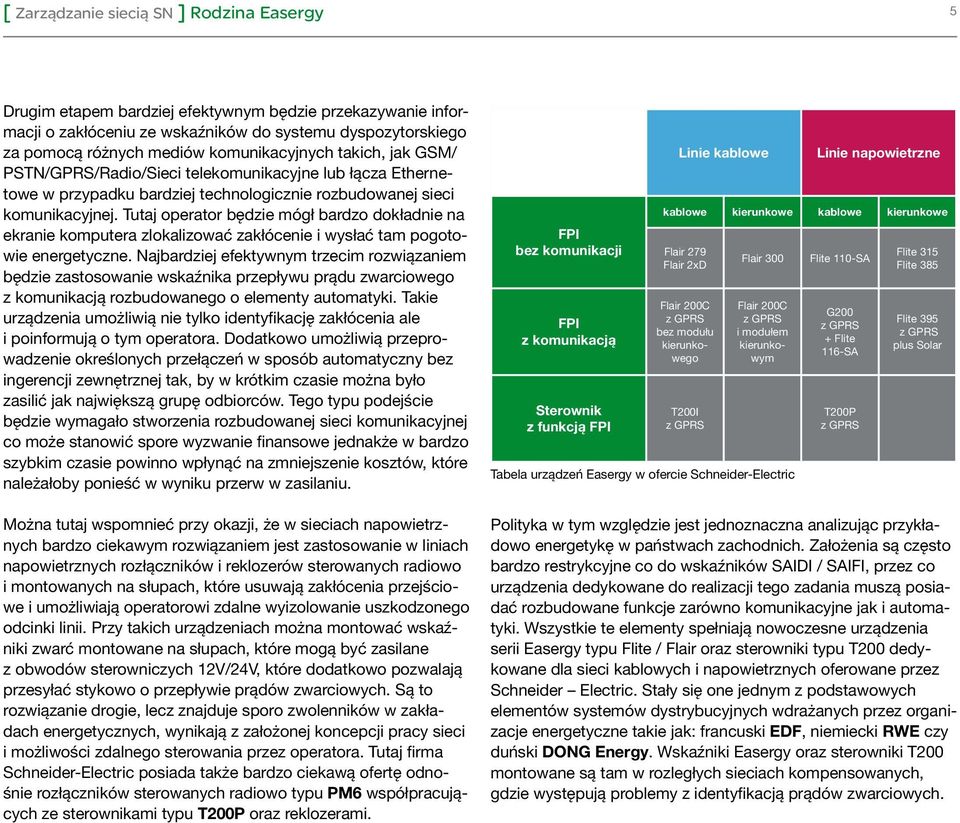

5 [ Zarządzanie siecią SN ] Rodzina Easergy 5 Drugim etapem bardziej efektywnym będzie przekazywanie informacji o zakłóceniu ze wskaźników do systemu dyspozytorskiego za pomocą różnych mediów komunikacyjnych takich, jak GSM/ PSTN/GPRS/Radio/Sieci telekomunikacyjne lub łącza Ethernetowe w przypadku bardziej technologicznie rozbudowanej sieci komunikacyjnej. Tutaj operator będzie mógł bardzo dokładnie na ekranie komputera zlokalizować zakłócenie i wysłać tam pogotowie energetyczne. Najbardziej efektywnym trzecim rozwiązaniem będzie zastosowanie wskaźnika przepływu prądu zwarciowego z komunikacją rozbudowanego o elementy automatyki. Takie urządzenia umożliwią nie tylko identyfikację zakłócenia ale i poinformują o tym operatora. Dodatkowo umożliwią przeprowadzenie określonych przełączeń w sposób automatyczny bez ingerencji zewnętrznej tak, by w krótkim czasie można było zasilić jak największą grupę odbiorców. Tego typu podejście będzie wymagało stworzenia rozbudowanej sieci komunikacyjnej co może stanowić spore wyzwanie finansowe jednakże w bardzo szybkim czasie powinno wpłynąć na zmniejszenie kosztów, które należałoby ponieść w wyniku przerw w zasilaniu. Można tutaj wspomnieć przy okazji, że w sieciach napowietrznych bardzo ciekawym rozwiązaniem jest zastosowanie w liniach napowietrznych rozłączników i reklozerów sterowanych radiowo i montowanych na słupach, które usuwają zakłócenia przejściowe i umożliwiają operatorowi zdalne wyizolowanie uszkodzonego odcinki linii. Przy takich urządzeniach można montować wskaźniki zwarć montowane na słupach, które mogą być zasilane z obwodów sterowniczych 12V/24V, które dodatkowo pozwalają przesyłać stykowo o przepływie prądów zwarciowych. Są to rozwiązanie drogie, lecz znajduje sporo zwolenników w zakładach energetycznych, wynikają z założonej koncepcji pracy sieci i możliwości zdalnego sterowania przez operatora. Tutaj firma Schneider-Electric posiada także bardzo ciekawą ofertę odnośnie rozłączników sterowanych radiowo typu PM6 współpracujących ze sterownikami typu T200P oraz reklozerami. FPI bez komunikacji FPI z komunikacją Sterownik z funkcją FPI Linie kablowe Linie napowietrzne kablowe kierunkowe kablowe kierunkowe Flair 279 Flair 2xD Flair 200C z GPRS bez modułu kierunkowego T200I z GPRS Flair 300 Flair 200C z GPRS i modułem kierunkowym Tabela urządzeń Easergy w ofercie Schneider-Electric Flite 110-SA G200 z GPRS + Flite 116-SA T200P z GPRS Flite 315 Flite 385 Flite 395 z GPRS plus Solar Polityka w tym względzie jest jednoznaczna analizując przykładowo energetykę w państwach zachodnich. Założenia są często bardzo restrykcyjne co do wskaźników SAIDI / SAIFI, przez co urządzenia dedykowane do realizacji tego zadania muszą posiadać rozbudowane funkcje zarówno komunikacyjne jak i automatyki. Wszystkie te elementy spełniają nowoczesne urządzenia serii Easergy typu Flite / Flair oraz sterowniki typu T200 dedykowane dla sieci kablowych i napowietrznych oferowane przez Schneider Electric. Stały się one jednym z podstawowych elementów systemów dystrybucyjnych wdrażanych przez organizacje energetyczne takie jak: francuski EDF, niemiecki RWE czy duński DONG Energy. Wskaźniki Easergy oraz sterowniki T200 montowane są tam w rozległych sieciach kompensowanych, gdzie występują problemy z identyfikacją prądów zwarciowych.

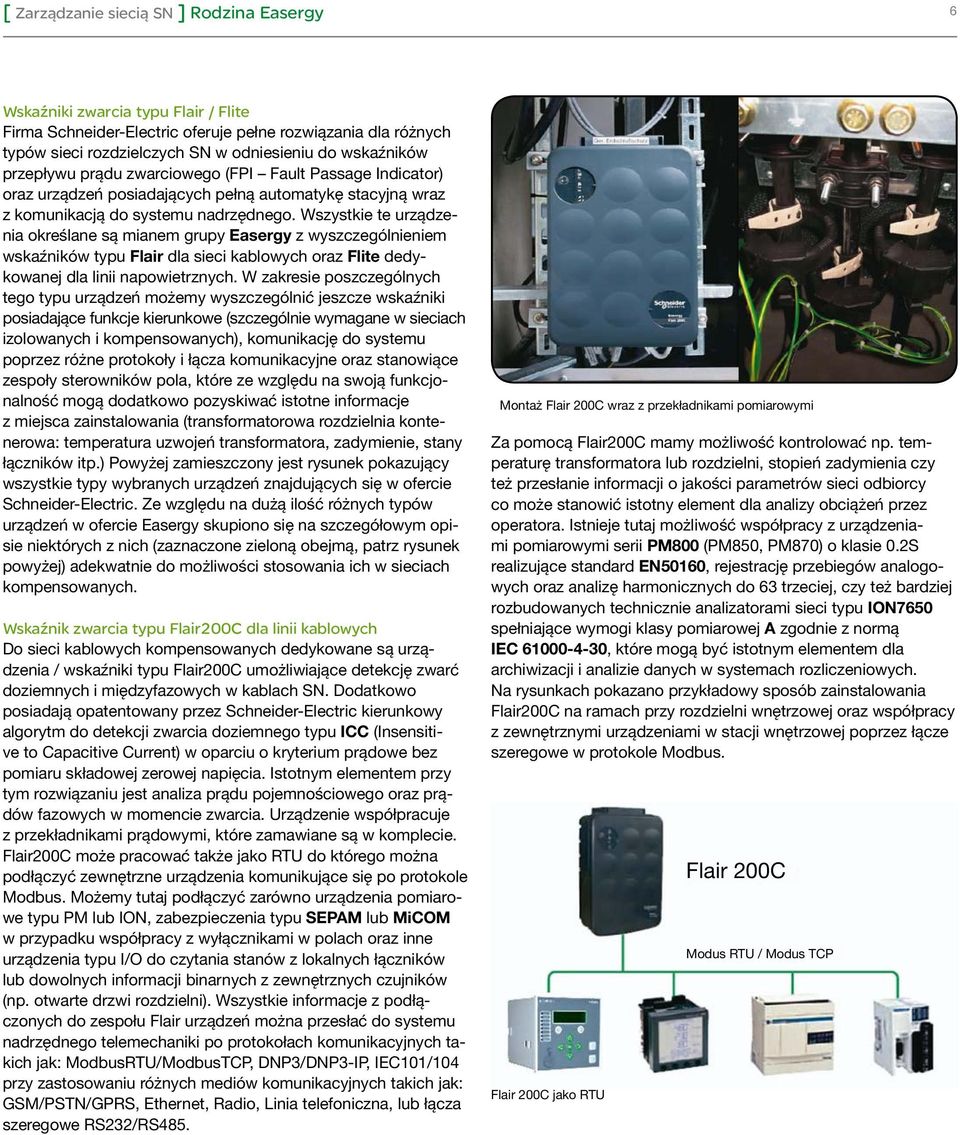

6 [ Zarządzanie siecią SN ] Rodzina Easergy 6 Wskaźniki zwarcia typu Flair / Flite Firma Schneider-Electric oferuje pełne rozwiązania dla różnych typów sieci rozdzielczych SN w odniesieniu do wskaźników przepływu prądu zwarciowego (FPI Fault Passage Indicator) oraz urządzeń posiadających pełną automatykę stacyjną wraz z komunikacją do systemu nadrzędnego. Wszystkie te urządzenia określane są mianem grupy Easergy z wyszczególnieniem wskaźników typu Flair dla sieci kablowych oraz Flite dedykowanej dla linii napowietrznych. W zakresie poszczególnych tego typu urządzeń możemy wyszczególnić jeszcze wskaźniki posiadające funkcje kierunkowe (szczególnie wymagane w sieciach izolowanych i kompensowanych), komunikację do systemu poprzez różne protokoły i łącza komunikacyjne oraz stanowiące zespoły sterowników pola, które ze względu na swoją funkcjonalność mogą dodatkowo pozyskiwać istotne informacje z miejsca zainstalowania (transformatorowa rozdzielnia kontenerowa: temperatura uzwojeń transformatora, zadymienie, stany łączników itp.) Powyżej zamieszczony jest rysunek pokazujący wszystkie typy wybranych urządzeń znajdujących się w ofercie Schneider-Electric. Ze względu na dużą ilość różnych typów urządzeń w ofercie Easergy skupiono się na szczegółowym opisie niektórych z nich (zaznaczone zieloną obejmą, patrz rysunek powyżej) adekwatnie do możliwości stosowania ich w sieciach kompensowanych. Wskaźnik zwarcia typu Flair200C dla linii kablowych Do sieci kablowych kompensowanych dedykowane są urządzenia / wskaźniki typu Flair200C umożliwiające detekcję zwarć doziemnych i międzyfazowych w kablach SN. Dodatkowo posiadają opatentowany przez Schneider-Electric kierunkowy algorytm do detekcji zwarcia doziemnego typu ICC (Insensitive to Capacitive Current) w oparciu o kryterium prądowe bez pomiaru składowej zerowej napięcia. Istotnym elementem przy tym rozwiązaniu jest analiza prądu pojemnościowego oraz prądów fazowych w momencie zwarcia. Urządzenie współpracuje z przekładnikami prądowymi, które zamawiane są w komplecie. Flair200C może pracować także jako RTU do którego można podłączyć zewnętrzne urządzenia komunikujące się po protokole Modbus. Możemy tutaj podłączyć zarówno urządzenia pomiarowe typu PM lub ION, zabezpieczenia typu SEPAM lub MiCOM w przypadku współpracy z wyłącznikami w polach oraz inne urządzenia typu I/O do czytania stanów z lokalnych łączników lub dowolnych informacji binarnych z zewnętrznych czujników (np. otwarte drzwi rozdzielni). Wszystkie informacje z podłączonych do zespołu Flair urządzeń można przesłać do systemu nadrzędnego telemechaniki po protokołach komunikacyjnych takich jak: ModbusRTU/ModbusTCP, DNP3/DNP3-IP, IEC101/104 przy zastosowaniu różnych mediów komunikacyjnych takich jak: GSM/PSTN/GPRS, Ethernet, Radio, Linia telefoniczna, lub łącza szeregowe RS232/RS485. Montaż Flair 200C wraz z przekładnikami pomiarowymi Za pomocą Flair200C mamy możliwość kontrolować np. temperaturę transformatora lub rozdzielni, stopień zadymienia czy też przesłanie informacji o jakości parametrów sieci odbiorcy co może stanowić istotny element dla analizy obciążeń przez operatora. Istnieje tutaj możliwość współpracy z urządzeniami pomiarowymi serii PM800 (PM850, PM870) o klasie 0.2S realizujące standard EN50160, rejestrację przebiegów analogowych oraz analizę harmonicznych do 63 trzeciej, czy też bardziej rozbudowanych technicznie analizatorami sieci typu ION7650 spełniające wymogi klasy pomiarowej A zgodnie z normą IEC , które mogą być istotnym elementem dla archiwizacji i analizie danych w systemach rozliczeniowych. Na rysunkach pokazano przykładowy sposób zainstalowania Flair200C na ramach przy rozdzielni wnętrzowej oraz współpracy z zewnętrznymi urządzeniami w stacji wnętrzowej poprzez łącze szeregowe w protokole Modbus. Flair 200C jako RTU Flair 200C Modus RTU / Modus TCP

7 [ Zarządzanie siecią SN ] Rodzina Easergy 7 Inteligentne sterowniki typu T200I dla rozdzielni wnętrzowych w sieciach kablowych Innym rozwiązaniem dla sieci kablowych może być urządzenie typu T200I, które oprócz dostępnej funkcji progowego wskaźnika zwarcia posiada dodatkowo elementy sterowania i automatyki do nadzoru maksymalnie szesnastu odpływów. Istnieje możliwość implementacji automatyki SZR, którą będzie można aktywować lokalnie czy zdalnie ze względu na potrzeby. Podobnie jak opisany powyżej model Flair200C, który również posiada rozbudowaną opcjonalnie bazę protokołów komunikacyjnych oraz mediów transmisji danych do zewnętrznych systemów. Ponadto może spełniać rolę koncentratora do którego można podłączyć zewnętrzne urządzenia w tym kierunkowe wskaźniki zwarc i przesyłać dane wyżej po protokole IEC101/104 lub DNP3 poprzez dwa niezależne kanały komunikacyjne. Elementy automatyki i sterowania można uruchamiać zdalnie lub lokalnie. T200I zamontowany w rozdzielnicy RM6 W przypadku rozbudowanych sieci takie sterowniki mogą pracować w układzie master-slave i wymieniać się informacjami między sobą. Dostęp do odczytu danych zarówno konfiguracyjnych jak i pomiarowych można realizować poprzez wbudowany Web serwer. W typowych aplikacjach urządzenia typu T200I montowane są do rozdzielnic typu RM6 lub FBX produkcji Schneider-Electric (patrz rysunek obok), stanowiąc jej integralną część od strony montażowej, jak i prawidłowej współpracy z wszystkimi elementami napędów rozłączników lub wyłaczników. Jest to rozwiązanie, które gwarantuje dla użytkownika prawidłową pracę całej rozdzielni. Cały układ może być wcześniej przetestowany u producenta jeszcze przed montażem na obiekcie. Są to typowe rozwiązania, które dają pewność poprawnej pracy i eksploatacji tego typu rozdzielnic wnętrzowych. Urządzenie we wnętrzu metalowej obudowy posiada także swoją niezależną wysokiej klasy baterię 12V/24Ah o czasie życia do 10 lat będącą rezerwowym źródłem zasilania dla napędów aparatury łączeniowej w rozdzielnicy SN, modemu komunikacyjnego oraz procesora. Kierunkowe wskaźniki detekcji zwarcia dla linii napowietrznych typu Flite 3x5 Urządzenia tego typu są kierunkowymi wskaźnikami przepływu prądu zwarciowego dedykowane do sieci średniego napięcia ze skutecznie izolowanym lub kompensowanym punktem neutralnym transformatora. Mogą być one także instalowane w sieciach SN uziemionych przez rezystor. Istotnym elementem pracy takiego wskaźnika jest wpływ pola elektromagnetycznego na detektory umiejscowione wewnątrz wskaźników serii Flite3x5, które montowane są bezpośrednio pod przewodami fazowymi na słupie w odległości około 5m od podłoża. Istotne jest umiejscowienie urządzenia tyłem do kierunku zasilania. W ten sposób uzyskujemy określony kolor świecenia w przypadku wystąpienia zakłócenia za lub przed wskaźnikiem w odniesieniu do kierunku zasilania ze stacji GPZ. Zasada działania detekcji zwarcia polega na analizie mierzonych wartości składowych zerowych prądu i napięcia w chwili wystąpienia zwarcia. Kierunek przepływu prądu zwarciowego jest określany na podstawie pomiaru fazowania sygnałów Uo i Io przed i za wskaźnikiem. Porównanie sygnałów następuje przez pierwsze 20ms po wystąpieniu zakłócenia i potwierdzanie ich przez nastawianą wartość 50ms ( nastawa fabryczna ). Kasowanie wskaźników następuje po powrocie napięcia lub po określonym czasie. Sygnalizacja świetlna uruchamiana jest na wskaźnikach w przypadku doziemienia na linii i trwa przez nastawiany czas. Kolor sygnalizacji uzależniony jest od miejsca zwarcia w stosunku do zamontowanego wskaźnika na słupie oraz źródła zasilania (GPZ). Obok pokazany jest rysunek typowego umiejscowienia wskaźnika na słupie. Istotne dla prawidłowego działania kierunkowych wskaźników serii Flite3xx jest udział prądów pojemnościowych spływających podczas zwarcia od strony rozdzielni węzłowej GPZ oraz z przeciwnego odcinka linii. Metody pomiarowe i algorytmy zastosowane w tego typu wskaźnikach umożliwiają detekcję zwarcia nawet przy bardzo małych wartościach prądów w napowietrznych sieciach izolowanych i kompensowanych.

8 [ Zarządzanie siecią SN ] Rodzina Easergy 8 Poniższy rysunek pokazuje przykładowy kierunek sygnalizacji Flite3x5 w odniesieniu do źródła zasilania. GPZ Czerwony Zielony Zielony lub brak Sygnalizacja świetlna przy doziemieniach jednofazowych GPZ Czerwony Zielony Czerwony Zielony Sygnalizacja świetlna przy zwarciach wielofazowych Flite 395 z komunikacją GPRS zasilany z panelu solarnego Urządzenia typu Flite 3x5 posiadają dostępne dwa styki wyjściowe, które można zastosować do przesłania informacji o zadziałaniu do systemów SCADA. Jeden dedykowany jest do zwarć doziemnych widziany z przodu natomiast drugi z tyłu wskaźnika zgodnie z zamieszczonym rysunkiem. W przypadku zwarć wielofazowych pobudzane są oba styki a światło impulsuje na przemian kolorem zielonym i czerwonym. Taka logika działania umożliwia podpięcie Flite385 do sterownika stosowanego przy rozłącznikach i przesłanie ich to systemu telemechaniki po łączu radiowym lub GPRS. Można tutaj rozgraniczyć jeszcze w nastawach zwarcia trwałe lub przejściowe, które niwelowane są poprzez automatykę SPZ. Model Flite315 zasilany jest z wewnętrznej baterii, natomiast model Flite385 bezpośrednio ze sterownika na poziomie 12V/24 V dc. Widok Flite serii 3x5 Model Flite395 pokazany na rysunku jest jednostką autonomiczną zasilaną z panelu solarnego. Oba elementy montuje się na jednym słupie pod przewodami. Wskaźnik posiada wbudowany moduł GPRS, który przesyła dane o pobudzeniu do systemu telemechaniki za pomocą protokołu DNP3. Informacja, która dociera do operatora ze wskaźnika umożliwia podjęcie decyzji o wysłaniu grupy interwencyjnej w zawężony obszar sieci i szybsze wydzielenie uszkodzonego odcinka linii.

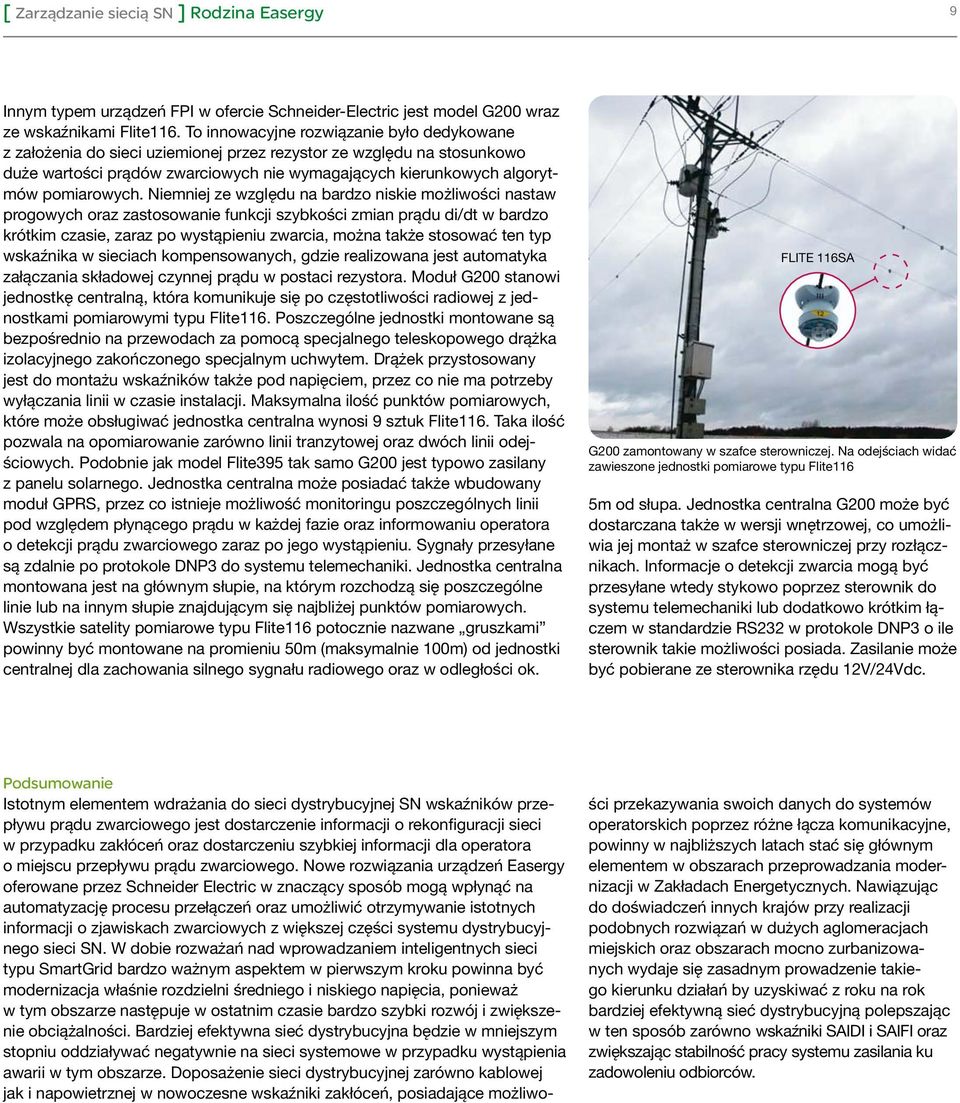

9 [ Zarządzanie siecią SN ] Rodzina Easergy 9 Innym typem urządzeń FPI w ofercie Schneider-Electric jest model G200 wraz ze wskaźnikami Flite116. To innowacyjne rozwiązanie było dedykowane z założenia do sieci uziemionej przez rezystor ze względu na stosunkowo duże wartości prądów zwarciowych nie wymagających kierunkowych algorytmów pomiarowych. Niemniej ze względu na bardzo niskie możliwości nastaw progowych oraz zastosowanie funkcji szybkości zmian prądu di/dt w bardzo krótkim czasie, zaraz po wystąpieniu zwarcia, można także stosować ten typ wskaźnika w sieciach kompensowanych, gdzie realizowana jest automatyka załączania składowej czynnej prądu w postaci rezystora. Moduł G200 stanowi jednostkę centralną, która komunikuje się po częstotliwości radiowej z jednostkami pomiarowymi typu Flite116. Poszczególne jednostki montowane są bezpośrednio na przewodach za pomocą specjalnego teleskopowego drążka izolacyjnego zakończonego specjalnym uchwytem. Drążek przystosowany jest do montażu wskaźników także pod napięciem, przez co nie ma potrzeby wyłączania linii w czasie instalacji. Maksymalna ilość punktów pomiarowych, które może obsługiwać jednostka centralna wynosi 9 sztuk Flite116. Taka ilość pozwala na opomiarowanie zarówno linii tranzytowej oraz dwóch linii odejściowych. Podobnie jak model Flite395 tak samo G200 jest typowo zasilany z panelu solarnego. Jednostka centralna może posiadać także wbudowany moduł GPRS, przez co istnieje możliwość monitoringu poszczególnych linii pod względem płynącego prądu w każdej fazie oraz informowaniu operatora o detekcji prądu zwarciowego zaraz po jego wystąpieniu. Sygnały przesyłane są zdalnie po protokole DNP3 do systemu telemechaniki. Jednostka centralna montowana jest na głównym słupie, na którym rozchodzą się poszczególne linie lub na innym słupie znajdującym się najbliżej punktów pomiarowych. Wszystkie satelity pomiarowe typu Flite116 potocznie nazwane gruszkami powinny być montowane na promieniu 50m (maksymalnie 100m) od jednostki centralnej dla zachowania silnego sygnału radiowego oraz w odległości ok. FLITE 116SA G200 zamontowany w szafce sterowniczej. Na odejściach widać zawieszone jednostki pomiarowe typu Flite116 5m od słupa. Jednostka centralna G200 może być dostarczana także w wersji wnętrzowej, co umożliwia jej montaż w szafce sterowniczej przy rozłącznikach. Informacje o detekcji zwarcia mogą być przesyłane wtedy stykowo poprzez sterownik do systemu telemechaniki lub dodatkowo krótkim łączem w standardzie RS232 w protokole DNP3 o ile sterownik takie możliwości posiada. Zasilanie może być pobierane ze sterownika rzędu 12V/24Vdc. Podsumowanie Istotnym elementem wdrażania do sieci dystrybucyjnej SN wskaźników przepływu prądu zwarciowego jest dostarczenie informacji o rekonfiguracji sieci w przypadku zakłóceń oraz dostarczeniu szybkiej informacji dla operatora o miejscu przepływu prądu zwarciowego. Nowe rozwiązania urządzeń Easergy oferowane przez Schneider Electric w znaczący sposób mogą wpłynąć na automatyzację procesu przełączeń oraz umożliwić otrzymywanie istotnych informacji o zjawiskach zwarciowych z większej części systemu dystrybucyjnego sieci SN. W dobie rozważań nad wprowadzaniem inteligentnych sieci typu SmartGrid bardzo ważnym aspektem w pierwszym kroku powinna być modernizacja właśnie rozdzielni średniego i niskiego napięcia, ponieważ w tym obszarze następuje w ostatnim czasie bardzo szybki rozwój i zwiększenie obciążalności. Bardziej efektywna sieć dystrybucyjna będzie w mniejszym stopniu oddziaływać negatywnie na sieci systemowe w przypadku wystąpienia awarii w tym obszarze. Doposażenie sieci dystrybucyjnej zarówno kablowej jak i napowietrznej w nowoczesne wskaźniki zakłóceń, posiadające możliwo- ści przekazywania swoich danych do systemów operatorskich poprzez różne łącza komunikacyjne, powinny w najbliższych latach stać się głównym elementem w obszarach przeprowadzania modernizacji w Zakładach Energetycznych. Nawiązując do doświadczeń innych krajów przy realizacji podobnych rozwiązań w dużych aglomeracjach miejskich oraz obszarach mocno zurbanizowanych wydaje się zasadnym prowadzenie takiego kierunku działań by uzyskiwać z roku na rok bardziej efektywną sieć dystrybucyjną polepszając w ten sposób zarówno wskaźniki SAIDI i SAIFI oraz zwiększając stabilność pracy systemu zasilania ku zadowoleniu odbiorców.

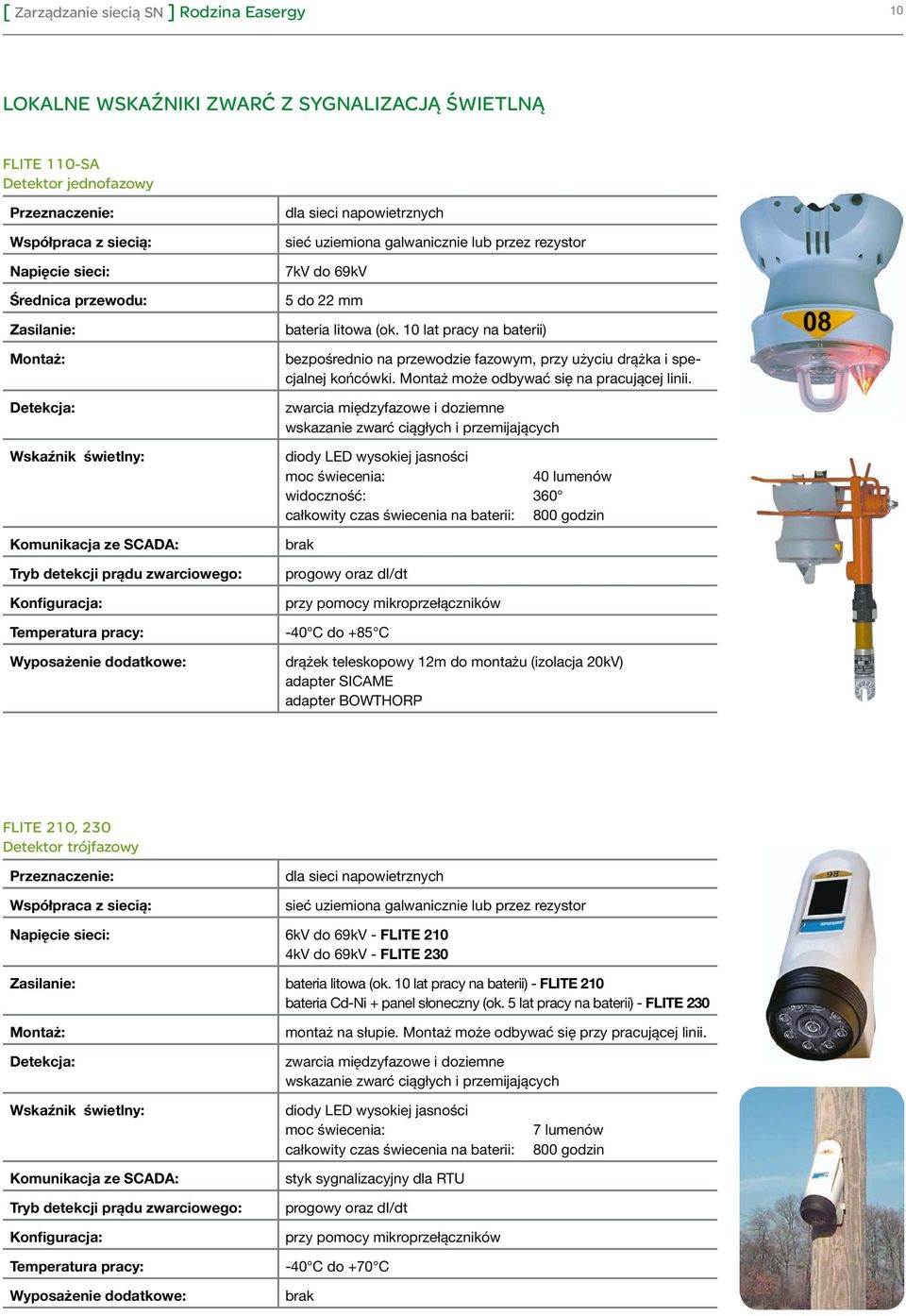

10 [ Zarządzanie siecią SN ] Rodzina Easergy 10 LOKALNE WSKAŹNIKI ZWARĆ Z SygnalizacjĄ ŚWIETLNĄ FLITE 110-SA Detektor jednofazowy Napięcie sieci: Średnica przewodu: Zasilanie: Wskaźnik świetlny: Komunikacja ze SCADA: Temperatura pracy: Wyposażenie dodatkowe: dla sieci napowietrznych sieć uziemiona galwanicznie lub przez rezystor 7kV do 69kV 5 do 22 mm bateria litowa (ok. 10 lat pracy na baterii) bezpośrednio na przewodzie fazowym, przy użyciu drążka i specjalnej końcówki. Montaż może odbywać się na pracującej linii. diody LED wysokiej jasności moc świecenia: 40 lumenów widoczność: 360 całkowity czas świecenia na baterii: 800 godzin brak progowy oraz di/dt przy pomocy mikroprzełączników -40 C do +85 C drążek teleskopowy 12m do montażu (izolacja 20kV) adapter SICAME adapter BOWTHORP FLITE 210, 230 Detektor trójfazowy dla sieci napowietrznych sieć uziemiona galwanicznie lub przez rezystor Napięcie sieci: 6kV do 69kV - FLITE 210 4kV do 69kV - FLITE 230 Zasilanie: bateria litowa (ok. 10 lat pracy na baterii) - FLITE 210 bateria Cd-Ni + panel słoneczny (ok. 5 lat pracy na baterii) - FLITE 230 montaż na słupie. Montaż może odbywać się przy pracującej linii. Wskaźnik świetlny: Komunikacja ze SCADA: Temperatura pracy: Wyposażenie dodatkowe: diody LED wysokiej jasności moc świecenia: całkowity czas świecenia na baterii: styk sygnalizacyjny dla RTU progowy oraz di/dt przy pomocy mikroprzełączników -40 C do +70 C brak 7 lumenów 800 godzin

11 [ Zarządzanie siecią SN ] Rodzina Easergy 11 LOKALNE WSKAŹNIKI ZWARĆ Z SygnalizacjĄ ŚWIETLNĄ FLITE 312, 315, 332, 335, 382, 385 Detektor trójfazowy, kierunkowy Napięcie sieci: dla sieci napowietrznych sieć uziemiona przez rezystor, skompensowana lub izolowana 5kV do 25kV Zasilanie: bateria litowa (ok. 7 lat pracy na baterii) FLITE 31x panel słoneczny (ok. 8 lat pracy przy 25 C) FLITE 33x zewnętrzne 12V DC FLITE 38x Wskaźnik świetlny: na słupie: - wysokość montażu 2m: FLITE 3x2 - wysokość montażu 5m: FLITE 3x5 Montaż może odbywać się na pracującej linii. diody LED wysokiej jasności w zależności od zwarcia: czerwony, zielony lub naprzemiennie moc świecenia: 7 lumenów całkowity czas świecenia na baterii: 200 godzin Komunikacja ze SCADA: styk sygnalizacyjny dla RTU FLITE 38x Temperatura pracy: Wyposażenie dodatkowe: progowy oraz kierunkowy przy pomocy kontaktronów i magnesu -25 C do +55 C brak FLAIR 21D, 22D, 23D, 23DM - NOWOŚĆ! Detektor trójfazowy dla sieci kablowych sieć uziemiona galwanicznie, przez rezystor lub izolowana (FLAIR 22D, FLAIR 23DV) Zasilanie: auto-zasilanie z czujn. prąd. FLAIR 21D auto-zasilanie z czujn. prąd.+ bateria litowa FLAIR 22D auto-zasilanie z czujn. prąd.+ zewn VDC FLAIR 23D auto-zasilanie z czujn. prąd + zewn VDC + Modbus FLAIR 23DM Pomiary: Wskaźnik świetlny: Komunikacja ze SCADA: zabudowa w rozdzielnicy SN na ścianie, przy użyciu specjalnego adaptera prądy fazowe napięcie (FLAIR 23DV) zewnętrzny wskaźnik świetlny z autonomicznym zasilaniem lub zasilaniem z FLAIR (22D, 23DV) styk sygnalizacyjny dla RTU progowy oraz di/dt Temperatura pracy: Wyposażenie dodatkowe: autoadaptacja do pracującej sieci ręcznie przy pomocy mikroprzełączników lub przycisków -40 C do +70 C czujniki prądowe z otwieranym rdzeniem lampka zewnętrzna kable przyłączeniowe

12 [ Zarządzanie siecią SN ] Rodzina Easergy 12 LOKALNE WSKAŹNIKI ZWARĆ Z SygnalizacjĄ ŚWIETLNĄ FLAIR 219, 279 Detektor trójfazowy, progowy dla sieci kablowych stacja SN/nn FLAIR 279 stacja SN/SN FLAIR 219 sieć uziemiona galwanicznie lub przez rezystor Zasilanie: bateria litowa (ok. 12 lat pracy na baterii) FLAIR 219 zewnętrzne 230V AC (podtrzymanie bat. lit.) FLAIR 279 Wskaźnik świetlny: Komunikacja ze SCADA: Temperatura pracy: Wyposażenie dodatkowe: na ścianie rozdzielni zewnętrzny wskaźnik świetlny z autonomicznym zasilaniem lub zasilaniem z FLAIR styk sygnalizacyjny dla RTU progowy przy pomocy mikroprzełączników -15 C do +55 C czujniki prądowe z otwieranym rdzeniem lampka zewnętrzna kable przyłączeniowe FLAIR 310, 370 Detektor trójfazowy, kierunkowy Napięcie sieci: dla sieci kablowych sieć uziemiona przez rezystor, skompensowana lub izolowana 10kV do 25kV Zasilanie: bateria litowa (ok. 7 lat pracy na baterii) FLAIR 310 zewnętrzne 230V AC (podtrzymanie bat. lit.) FLAIR 370 Wskaźnik świetlny: Komunikacja ze SCADA: Temperatura pracy: Wyposażenie dodatkowe: na ścianie rozdzielni zewnętrzny wskaźnik świetlny z autonomicznym zasilaniem lub zasilaniem z FLAIR w zależności od zwarcia: czerwony, zielony lub naprzemiennie styk sygnalizacyjny dla RTU progowy oraz kierunkowy przy pomocy kontaktronów i magnesu -25 C do +55 C czujniki prądowe z otwieranym rdzeniem lampka zewnętrzna kable przyłączeniowe

13 [ Zarządzanie siecią SN ] Rodzina Easergy 13 WSKAŹNIKI ZWARĆ Z KOMUNIKACJĄ FLITE 116-SA / G200 Detektor trójfazowy, progowy Napięcie sieci: dla sieci napowietrznych sieć uziemiona galwanicznie, przez rezystor lub skompensowana (przy użyciu metody detekcji di/dt) 7kV do 69kV Średnica przewodu: 5 do 22 mm FLITE 116-SA Zasilanie: bateria litowa (ok. 8 lat pracy na baterii) FLITE 116-SA V AC, zewnętrzne 12V DC lub panel słoneczny G200 bateria 6V przy zasilani z panelu słonecznego bateria 12V przy zasilaniu z AC bezpośrednio na przewodzie fazowym, przy użyciu drążka i specjalnej końcówki. FLITE 116-SA na słupie: - bezpośrednio G200 GF i PF - wewnątrz szafki sterowniczej rozłącznika G200 SF Montaż może odbywać się na pracującej linii. Wskaźnik świetlny: diody LED wysokiej jasności FLITE 116-SA moc świecenia: 40 lumenów widoczność: 360 całkowity czas świecenia na baterii: 800 godzin Komunikacja lokalna: Komunikacja ze SCADA: Pomiary: Archiwizacja: między G200 a FLITE 116-SA - radiowa o krótkim zasięgu MHz jeden G200 może komunikować się z maks. 9 FLITE 116-SA G200 może posiadać następujące modemy: - GSM, GPRS, RS232 oraz protokoły: - DNP3.0, IEC , Modbus 6 wejść cyfrowych; 3 wyjścia przekaźnikowe każdy FLITE 116-SA może wysłać do SCADA następujące pomiary: Imax, Imin, Iśrednie, stan baterii, obecność napięcia SN, zwarcia doziemne i międzyfazowe (czas rozpoczęcia i zakończenia) G200 może zarchiwizować ze znacznikiem czasu 100 zdarzeń i pomiarów progowy oraz di/dt przy pomocy komputera i programu (Windows), konfiguracja FLITE 116-SA odbywa się poprzez G200. Temperatura pracy: -25 C do +75 C G C do +70 C FLITE 116-SA Wyposażenie dodatkowe: brak

14 [ Zarządzanie siecią SN ] Rodzina Easergy 14 WSKAŹNIKI ZWARĆ Z KOMUNIKACJĄ FLITE 395 Detektor trójfazowy, kierunkowy Napięcie sieci: Zasilanie: Wskaźnik świetlny: Komunikacja ze SCADA: Pomiary: Temperatura pracy: Wyposażenie dodatkowe: dla sieci napowietrznych sieć uziemiona przez rezystor, skompensowana lub izolowana 5kV do 25kV panel słoneczny 20W akumulator 6V DC bezpośrednio na słupie wysokość montażu 5m FLITE 395 panel słoneczny montowany wyżej Montaż może odbywać się na pracującej linii. diody LED wysokiej jasności w zależności od zwarcia: czerwony, zielony lub naprzemiennie moc świecenia: 7 lumenów modem: - GPRS protokół: - DNP3.0 do SCADA wysyłana jest informacja o kierunku zwarć doziemnych i o zwarciu międzyfazowym kierunkowy przy pomocy komputera i programu (Windows) -25 C do +55 C brak

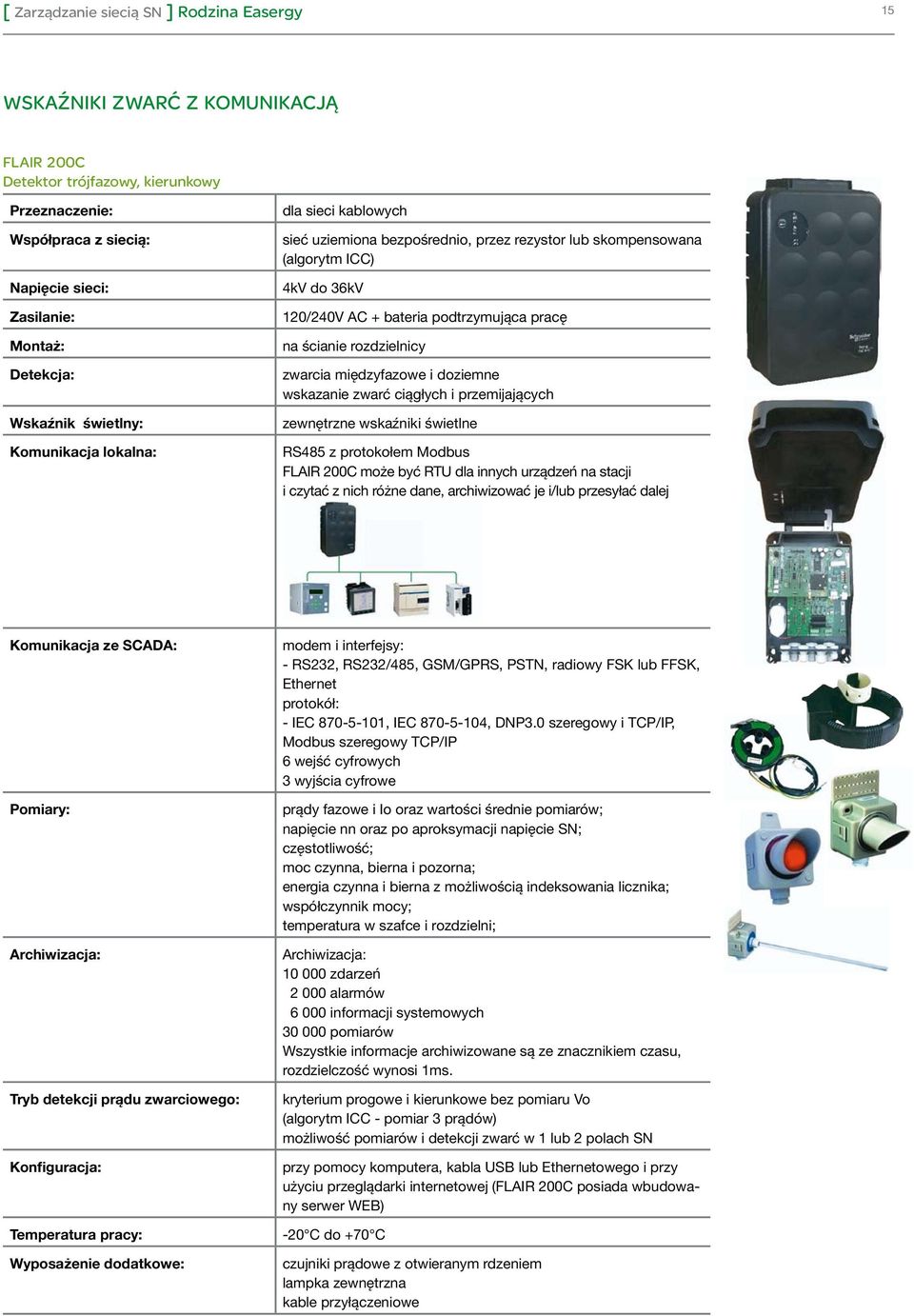

15 [ Zarządzanie siecią SN ] Rodzina Easergy 15 WSKAŹNIKI ZWARĆ Z KOMUNIKACJĄ FLAIR 200C Detektor trójfazowy, kierunkowy Napięcie sieci: Zasilanie: Wskaźnik świetlny: Komunikacja lokalna: dla sieci kablowych sieć uziemiona bezpośrednio, przez rezystor lub skompensowana (algorytm ICC) 4kV do 36kV 120/240V AC + bateria podtrzymująca pracę na ścianie rozdzielnicy zewnętrzne wskaźniki świetlne RS485 z protokołem Modbus FLAIR 200C może być RTU dla innych urządzeń na stacji i czytać z nich różne dane, archiwizować je i/lub przesyłać dalej Komunikacja ze SCADA: Pomiary: Archiwizacja: Temperatura pracy: Wyposażenie dodatkowe: modem i interfejsy: - RS232, RS232/485, GSM/GPRS, PSTN, radiowy FSK lub FFSK, Ethernet protokół: - IEC , IEC , DNP3.0 szeregowy i TCP/IP, Modbus szeregowy TCP/IP 6 wejść cyfrowych 3 wyjścia cyfrowe prądy fazowe i Io oraz wartości średnie pomiarów; napięcie nn oraz po aproksymacji napięcie SN; częstotliwość; moc czynna, bierna i pozorna; energia czynna i bierna z możliwością indeksowania licznika; współczynnik mocy; temperatura w szafce i rozdzielni; Archiwizacja: zdarzeń alarmów informacji systemowych pomiarów Wszystkie informacje archiwizowane są ze znacznikiem czasu, rozdzielczość wynosi 1ms. kryterium progowe i kierunkowe bez pomiaru Vo (algorytm ICC - pomiar 3 prądów) możliwość pomiarów i detekcji zwarć w 1 lub 2 polach SN przy pomocy komputera, kabla USB lub Ethernetowego i przy użyciu przeglądarki internetowej (FLAIR 200C posiada wbudowany serwer WEB) -20 C do +70 C czujniki prądowe z otwieranym rdzeniem lampka zewnętrzna kable przyłączeniowe

16 [ Zarządzanie siecią SN ] Rodzina Easergy 16 JEDNOSTKI STERUJĄCE EASERGY T200P Sterownik słupowy do obsługi 1 lub 2 rozłączników Napięcie sieci: Zasilanie: Wskaźnik świetlny: Komunikacja lokalna: Komunikacja ze SCADA: Pomiary: Archiwizacja: Temperatura pracy: Funkcjonalność: dla sieci napowietrznych sieć uziemiona bezpośrednio, przez rezystor lub skompensowana (zewnętrzny wskaźnik zwarcia: FLITE 385 dla słupa przelotowego, G200 z FLITE 116-SA dla słupa z 2 rozłącznikami) 4kV do 36kV 90V do 240V AC + akumulator podtrzymujący pracę 12V 24Ah lub 38Ah na słupie w przypadku sieci skompensowanej należy użyć zewnętrznych wskaźników zwarć zewnętrzne wskaźniki świetlne RS485 z protokołem Modbus EASERGY T200P może być RTU dla innych urządzeń i czytać z nich różne dane, archiwizować je i/lub przesyłać dalej modem i interfejsy: - RS232, GSM/GPRS, PSTN, radiowy FSK lub FFSK, Ethernet protokół: - IEC , IEC , DNP3.0 szeregowy i TCP/IP, Modbus szeregowy TCP/IP 8 wejść cyfrowych 3 wyjścia cyfrowe prądy fazowe i Io oraz wartości średnie pomiarów; napięcie fazowe i międzyfazowe - w zależności od podłączenia; częstotliwość; moc czynna, bierna i pozorna; energia czynna i bierna z możliwością indeksowania licznika; współczynnik mocy; położenie łączników; Archiwizacja: zdarzeń alarmów informacji systemowych pomiarów Wszystkie informacje archiwizowane są ze znacznikiem czasu, rozdzielczość wynosi 1ms. kryterium progowe przy pomocy komputera, kabla USB lub Ethernetowego i przy użyciu przeglądarki internetowej (FLAIR 200C posiada wbudowany serwer WEB) -25 C do +55 C sterowanie lokalne lub zdalne 1 lub 2 rozłącznikami; akumulator zapewniający pracę rozłączników, komunikacji, sterowania przy braku zasilania głównego; wbudowane automatyki;

17 [ Zarządzanie siecią SN ] Rodzina Easergy 17 JEDNOSTKI STERUJĄCE EASERGY T200I Sterownik stacyjny do obsługi od 1 do 16 rozłączników Napięcie sieci: Zasilanie: Wskaźnik świetlny: Komunikacja lokalna: Komunikacja ze SCADA: Pomiary: Archiwizacja: Temperatura pracy: Funkcjonalność: dla sieci kablowych sieć uziemiona bezpośrednio, przez rezystor lub skompensowana (zewnętrzny wskaźnik zwarcia: FLAIR 200C) 4kV do 36kV 90V do 240V AC + akumulator podtrzymujący pracę 12V na słupie w przypadku sieci skompensowanej należy użyć zewnętrznych wskaźników zwarć zewnętrzne wskaźniki świetlne RS485 z protokołem Modbus EASERGY T200I może być RTU dla innych urządzeń i czytać z nich różne dane, archiwizować je i/lub przesyłać dalej modem i interfejsy: - RS232, GSM/GPRS, PSTN, radiowy FSK lub FFSK, Ethernet protokół: - IEC , IEC , DNP3.0 szeregowy i TCP/IP, Modbus szeregowy TCP/IP 8 wejść cyfrowych 3 wyjścia cyfrowe prądy fazowe i Io oraz wartości średnie pomiarów; napięcie fazowe i międzyfazowe - w zależności od podłączenia; częstotliwość; moc czynna, bierna i pozorna; energia czynna i bierna z możliwością indeksowania licznika; współczynnik mocy; położenie łączników; Archiwizacja: zdarzeń alarmów informacji systemowych pomiarów Wszystkie informacje archiwizowane są ze znacznikiem czasu, rozdzielczość wynosi 1ms. kryterium progowe przy pomocy komputera, kabla USB lub Ethernetowego i przy użyciu przeglądarki internetowej (FLAIR 200C posiada wbudowany serwer WEB) -25 C do +55 C sterowanie lokalne lub zdalne od 1 do 16 rozłącznikami; akumulator zapewniający pracę rozłączników, komunikacji, sterowania przy braku zasilania głównego; wbudowane automatyki;

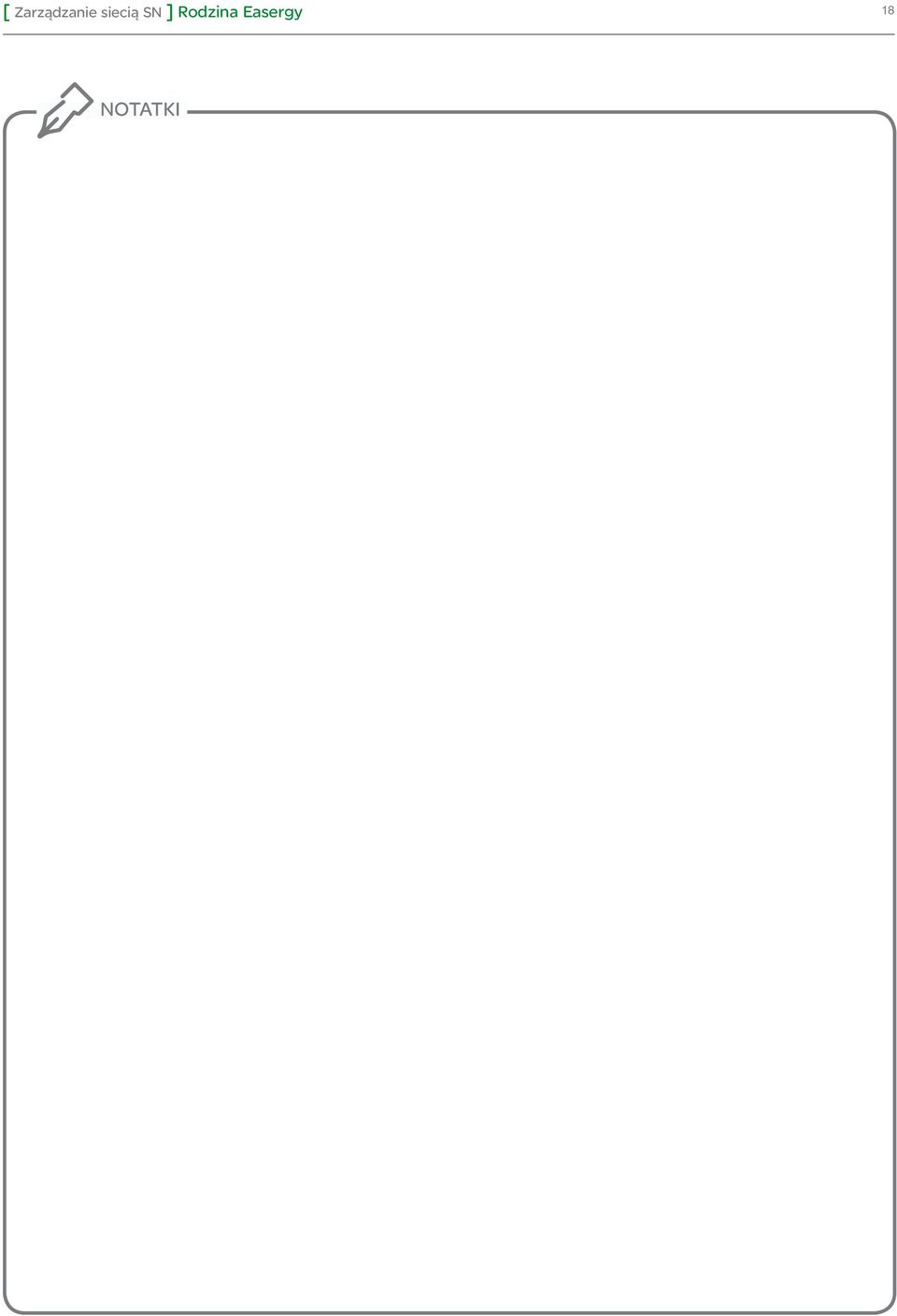

18 [ Zarządzanie siecią SN ] Rodzina Easergy 18 NOTATKI

19 [ Zarządzanie siecią SN ] Rodzina Easergy 19 NOTATKI

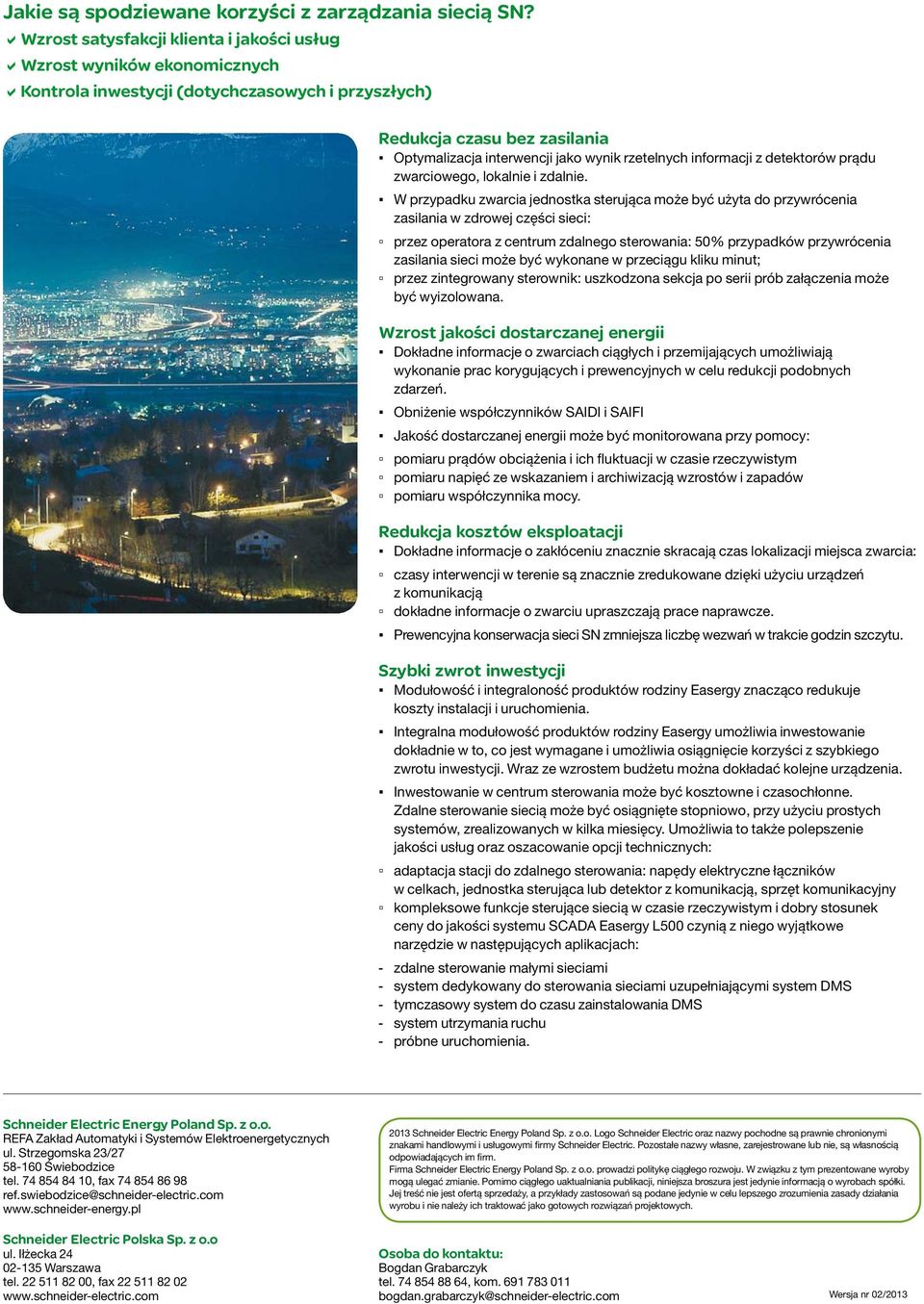

20 Jakie są spodziewane korzyści z zarządzania siecią SN? awzrost satysfakcji klienta i jakości usług awzrost wyników ekonomicznych akontrola inwestycji (dotychczasowych i przyszłych) Redukcja czasu bez zasilania Optymalizacja interwencji jako wynik rzetelnych informacji z detektorów prądu zwarciowego, lokalnie i zdalnie. W przypadku zwarcia jednostka sterująca może być użyta do przywrócenia zasilania w zdrowej części sieci: przez operatora z centrum zdalnego sterowania: 50% przypadków przywrócenia zasilania sieci może być wykonane w przeciągu kliku minut; przez zintegrowany sterownik: uszkodzona sekcja po serii prób załączenia może być wyizolowana. Wzrost jakości dostarczanej energii Dokładne informacje o zwarciach ciągłych i przemijających umożliwiają wykonanie prac korygujących i prewencyjnych w celu redukcji podobnych zdarzeń. Obniżenie współczynników SAIDI i SAIFI Jakość dostarczanej energii może być monitorowana przy pomocy: pomiaru prądów obciążenia i ich fluktuacji w czasie rzeczywistym pomiaru napięć ze wskazaniem i archiwizacją wzrostów i zapadów pomiaru współczynnika mocy. Redukcja kosztów eksploatacji Dokładne informacje o zakłóceniu znacznie skracają czas lokalizacji miejsca zwarcia: czasy interwencji w terenie są znacznie zredukowane dzięki użyciu urządzeń z komunikacją dokładne informacje o zwarciu upraszczają prace naprawcze. Prewencyjna konserwacja sieci SN zmniejsza liczbę wezwań w trakcie godzin szczytu. Szybki zwrot inwestycji Modułowość i integraloność produktów rodziny Easergy znacząco redukuje koszty instalacji i uruchomienia. Integralna modułowość produktów rodziny Easergy umożliwia inwestowanie dokładnie w to, co jest wymagane i umożliwia osiągnięcie korzyści z szybkiego zwrotu inwestycji. Wraz ze wzrostem budżetu można dokładać kolejne urządzenia. Inwestowanie w centrum sterowania może być kosztowne i czasochłonne. Zdalne sterowanie siecią może być osiągnięte stopniowo, przy użyciu prostych systemów, zrealizowanych w kilka miesięcy. Umożliwia to także polepszenie jakości usług oraz oszacowanie opcji technicznych: adaptacja stacji do zdalnego sterowania: napędy elektryczne łączników w celkach, jednostka sterująca lub detektor z komunikacją, sprzęt komunikacyjny kompleksowe funkcje sterujące siecią w czasie rzeczywistym i dobry stosunek ceny do jakości systemu SCADA Easergy L500 czynią z niego wyjątkowe narzędzie w następujących aplikacjach: -- zdalne sterowanie małymi sieciami -- system dedykowany do sterowania sieciami uzupełniającymi system DMS -- tymczasowy system do czasu zainstalowania DMS -- system utrzymania ruchu -- próbne uruchomienia. Schneider Electric Energy Poland Sp. z o.o. REFA Zakład Automatyki i Systemów Elektroenergetycznych ul. Strzegomska 23/ Świebodzice tel , fax ref.swiebodzice@schneider-electric.com Schneider Electric Polska Sp. z o.o ul. Iłżecka Warszawa tel , fax Schneider Electric Energy Poland Sp. z o.o. Logo Schneider Electric oraz nazwy pochodne są prawnie chronionymi znakami handlowymi i usługowymi firmy Schneider Electric. Pozostałe nazwy własne, zarejestrowane lub nie, są własnością odpowiadających im firm. Firma Schneider Electric Energy Poland Sp. z o.o. prowadzi politykę ciągłego rozwoju. W związku z tym prezentowane wyroby mogą ulegać zmianie. Pomimo ciągłego uaktualniania publikacji, niniejsza broszura jest jedynie informacją o wyrobach spółki. Jej treść nie jest ofertą sprzedaży, a przykłady zastosowań są podane jedynie w celu lepszego zrozumienia zasady działania wyrobu i nie należy ich traktować jako gotowych rozwiązań projektowych. Osoba do kontaktu: Bogdan Grabarczyk tel , kom bogdan.grabarczyk@schneider-electric.com Wersja nr 02/2013
