Czy Systemy Informacji Przestrzennej będą potrzebne po wdrożeniu dyrektywy INSPIRE?

Transkrypt

1 Czy Systemy Informacji Przestrzennej będą potrzebne po wdrożeniu dyrektywy INSPIRE? Stanisław Białousz

2 RZECZYWISTOŚĆ MODELE (OBRAZY RZECZYWISTOŚCI) MAPY ZDJĘCIA LOTNICZE ZDJĘCIA SATELITARNE BAZY DANYCH SIP SIT GIS I N F O R M A C J A D E C Y Z J A zagospodarowanie przestrzenne lokalizacja inwestycji ochrona środowiska turystyka marketing......

3 Odwrócenie procesu tworzenia informacji geograficznej

4 Postać wektorowa punkt linia poligon

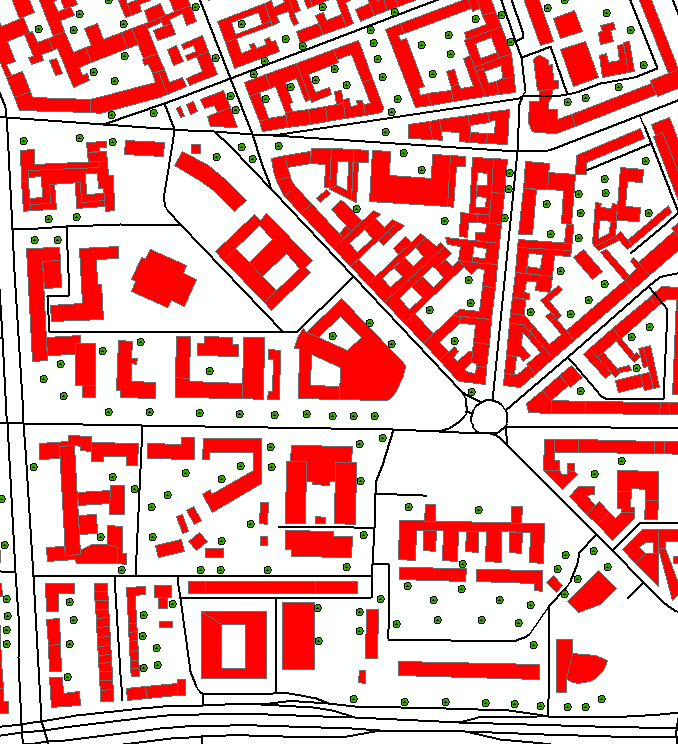

5 TBD Warszawa, PW Legenda

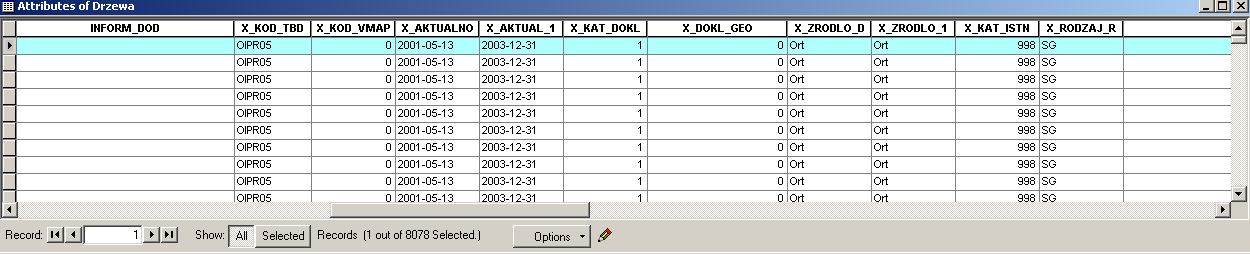

6 Warstwa punktowa Część geometryczna Część atrybutowa OIPR05 wg standardu TBD - drzewo

7 Warstwa Liniowa Część geometryczna Część atrybutowa

8 Warstwa poligonowa Część geometryczna Część atrybutowa

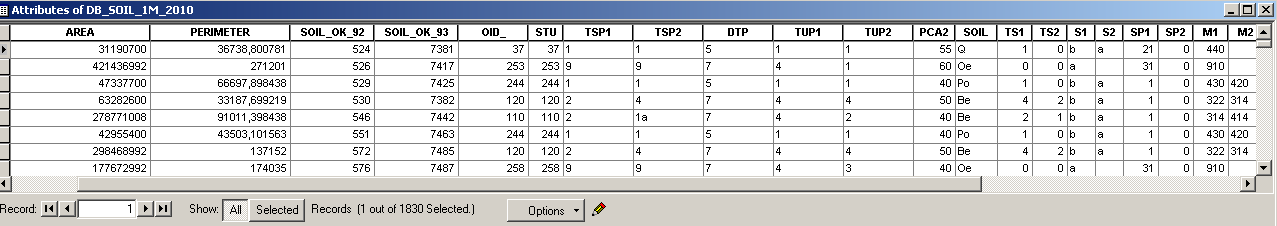

9 Warstwa poligonowa Część geometryczna Część atrybutowa

10 BDO - miejscowości

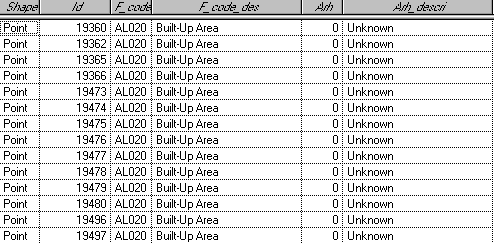

11 Część graficzna i opisowa warstwy Miejscowości

12 BDO - Hydrografia

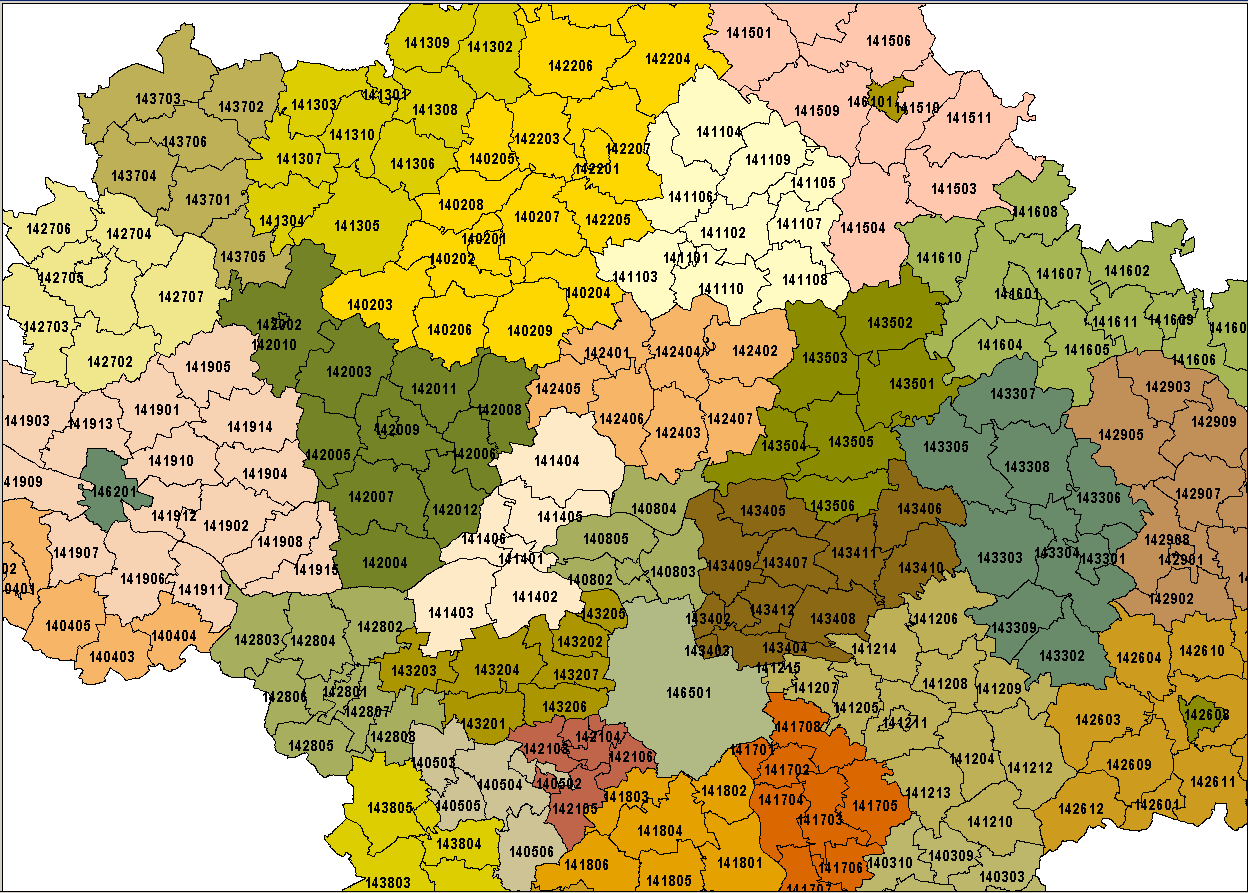

13 Powierzchniowy model danych poligony jednostek administracyjnych Numery identyfikacyjne gmin wg TERYT

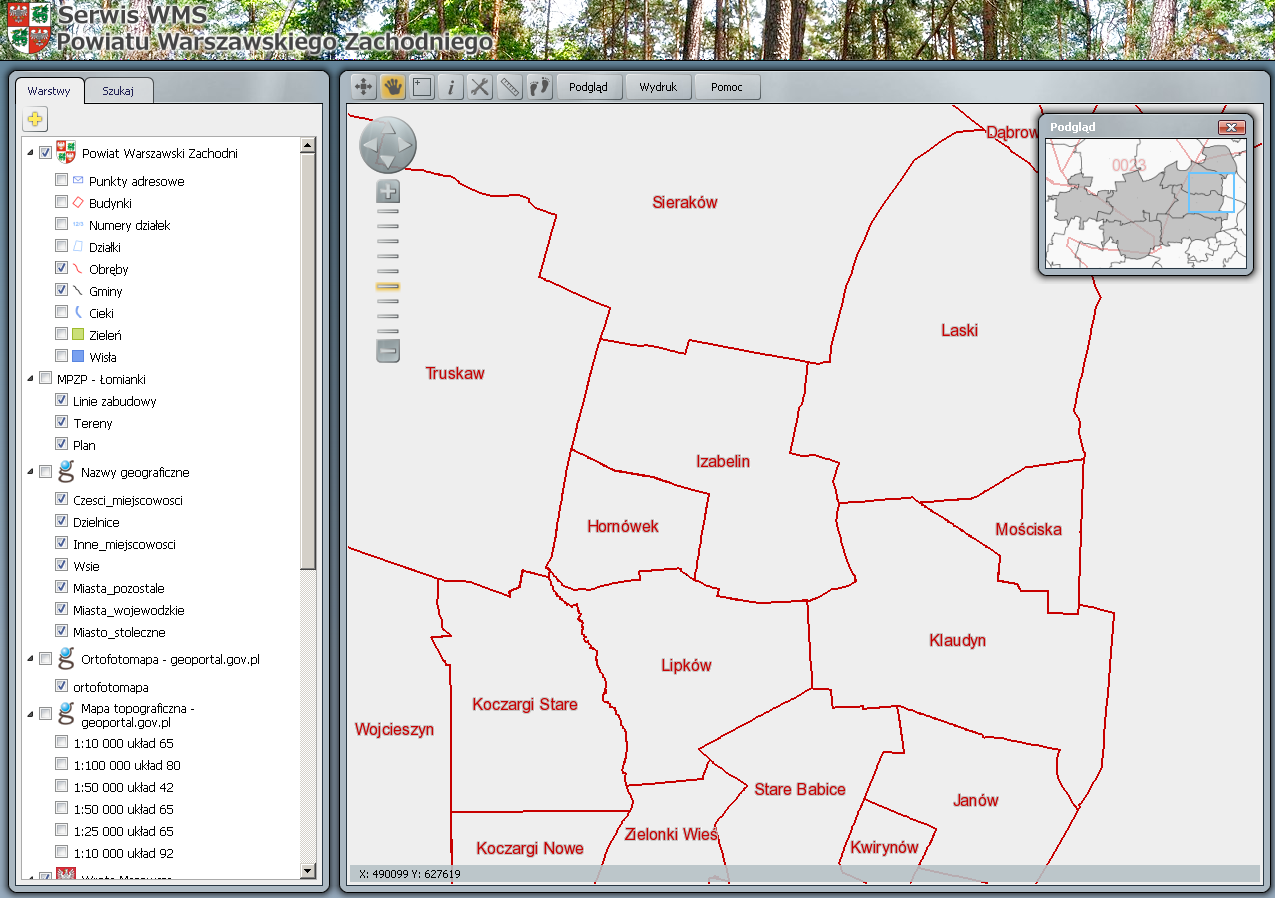

14 PRG Gminy pow. Warszawa - Zachód

15 Izabelin obręby

16 Mapa glebowo-rolnicza 1 : 5000

17 Mapa glebowo-rolnicza 1 : 25000

18 Legend Protected Areas

19

20 Cieniowana mapa rzeźby terenu Grybów, 29 maja 2009

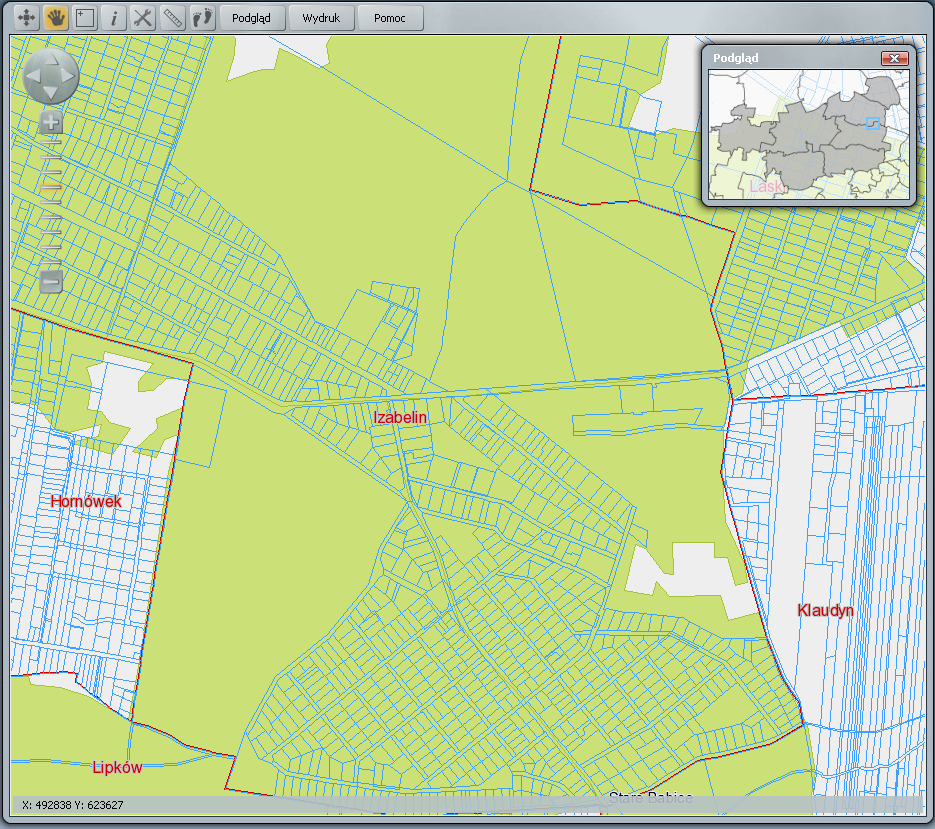

21 Izabelin EGiB

22 Mszczonów zdjęcie satelitarne - IKONOS Grybów, 29 maja 2009 Zumi.pl

23 Zbiroża Ikonos Grybów, 29 maja 2009

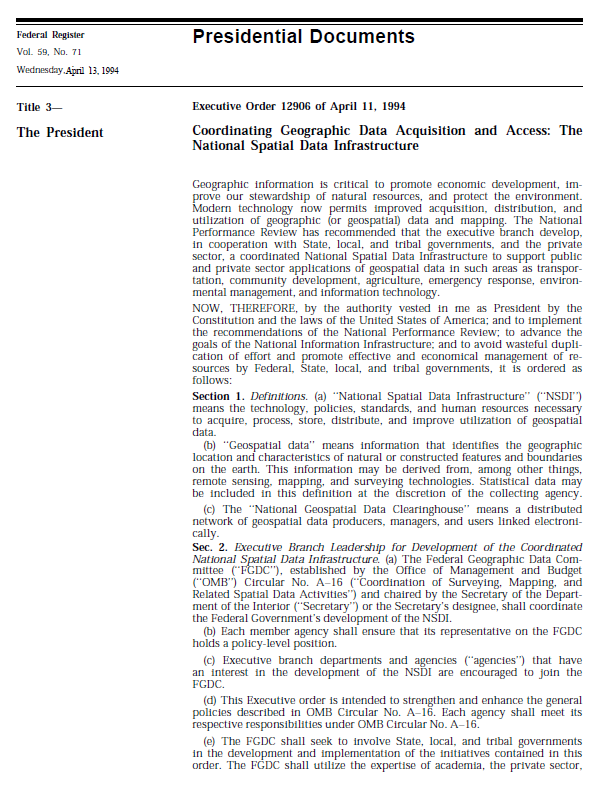

25 President William J. Clinton Executive Order April Coordinating Geographic Data Acquisition and Access: The National Spatial Data Infrastructure NSDI

26 The executive branch develop, in cooperation with State, local, and tribal governments, and the private sector, a coordinated National Spatial Data Infrastructure to support public and private sector applications of geospatial data in such areas as transportation, community development, agriculture, emergency response, environmental management, and information technology.

27 (a) National Spatial Data Infrastructure ( NSDI ) means the technology, policies, standards, and human resources necessary to acquire, process, store, distribute, and improve utilization of geospatial data.

28 (c) The National Geospatial Data Clearinghouse means a distributed network of geospatial data producers, managers, and users linked electronically.

29 The Federal Geographic Data Committee Shall coordinate the Federal Government s Development of the NSDI

30 6 m-cy podjęcie działań do utworzenia National Geospatial Data Clearinghouse 9 m-cy, 12 m-cy standaryzowanie dokumentacji dotyczącej danych dostępnych w sieci Clearinghouse 1 rok procedury dostępności danych Rok 2000 implementacja National Digital Geospatial Data Framework + data maintenance

31 Dyrektywa INSPIRE Cel główny: zwiększenie skuteczności ochrony środowiska Środki: wymiana, współdzielenie, dostęp, wykorzystanie informacji przestrzennej na różnych poziomach instytucji publicznych i we wszystkich sektorach

32 Infrastruktura Informacji Przestrzennej (IIP) Metadane zbiory danych przestrzennych usługi dot. danych przestrzennych usługi sieciowe i technologie porozumienia dot. dzielenia się danymi dostępu i korzystania z danych.

33 Obiekt, zjawisko Dane przestrzenne Zbiór danych przestrzennych Informacja przestrzenna Infrastruktura informacji przestrzennej Technologie SIP (GIS)

34 34 tematy wymienione w Dyrektywie Grupa I systemy odniesienia za pomocą współrzędnych. Każdy obiekt, lub zjawisko związane z rolnictwem powinny mieć jednoznaczną lokalizacje w przestrzeni. systemy siatek georeferencyjnych. Dla wielu opracowań tematycznych z zakresu rolnictwa można agregować dane i przetwarzać je w siatkach o różnej wielkości nazwy geograficzne. jednostki administracyjne Adresy - pomocne np. dla analizy danych ze spisów rolnych, lokalizacji usług dla rolnictwa itp. działki ewidencyjne

35 Sieci transportowe. Jeśli specyfikacje techniczne dla tego tematu uwzględnią również drogi niższego rzędu, to będzie można te dane wykorzystać jako czynnik pozytywny w planach urządzania terenów rolnych. Jeżeli zaś tylko drogi wyższego rzędu, to można je analizować jako czynnik negatywny, wpływający destrukcyjnie na ciągłość przestrzeni rolniczej Hydrografia Obszary chronione Grupa II ukształtowanie terenu użytkowanie ziemi ortoobrazy (powszechny materiał stosowany we wnioskach o dopłaty bezpośrednie) geologia

36 Grupa III jednostki statyczne (ważne dla opracowań z ekonomiki rolnictwa i dla prognoz). budynki (zależnie od tego jaką szczegółowość ustalą specyfikacje techniczne) gleba: gleba i podglebie charakteryzowane przez głębokość, granulometrię, strukturę, substancję organiczną, kamienistość, erozję i jeśli to uzasadnione, przez nachylenie terenu oraz pojemność wodną. zagospodarowanie przestrzenne. zdrowie i bezpieczeństwo ludności. usługi użyteczności publicznej i służby państwowe. urządzenia do monitorowania środowiska. obiekty produkcyjne i przemysłowe (zakłady przemysłowe, urządzenia poboru wody, miejsca wydobycia i składowania) obiekty rolnicze i akwakultury (wyposażenie i instalacje do produkcji rolnej łącznie z systemami nawadniania, szklarniami i stajniami). Ten zapis jest dość krótki zważywszy na fakt, że rolnictwo jest uważane za jeden ze sposobów realizujących gospodarowanie środowiskiem. Szersze zapisy znajdujemy w niektórych bazach danych o rolnictwie i w spisach rolnych. Stajnie są dosłownym tłumaczeniem słowa stables. Powinno się to rozumieć szerzej jako wszystkie budynki gospodarcze (również obory, chlewnie i inne budynki). Ograniczenie zapisu do stajni wynika prawdopodobnie z faktu, że tworzący je eksperci pochodzili z krajów, w których bydło przebywa cały rok na pastwiskach. Końcowa postać tego jakie dane przestrzenne będą gromadzone w temacie Rolnictwo pojawi się w specyfikacjach technicznych

37 Z grupy III rozmieszczenie ludności gospodarowanie obszarem/strefy ograniczone/regulacyjne oraz jednostki sprawozdawcze. strefy zagrożenia naturalnego : powodzie,osuwiska, osiadanie gruntu, lawiny, pożary i tp. warunki atmosferyczne ; dane przestrzenne oparte na pomiarach, modelach i lokalizacja pomiarów warunki meteorologiczno geograficzne :opady atmosferyczne, temperatura, ewapotranspiracja, prędkość i kierunki wiatrów warunki oceanograficzno geograficzne : warunki fizyczne mórz i oceanów regiony morskie regiony biogeograficzne : obszary o stosunkowo jednorodnych warunkach ekologicznych i o wspólnych cechach siedliska i obszary przyrodniczo jednorodne : obszary lądowe i wodne z wyróżniającymi się cechami geograficznymi, abiotycznymi, biotycznymi, w całości naturalne lub półnaturalne. rozmieszczenie gatunków : występowanie gatunków zwierząt i roślin, pogrupowane według siatki georeferencyjnej, regionów, jednostek administracyjnych, lub innych jednostek zasoby energetyczne (zasoby energii) zasoby mineralne : rudy metali, surowce skalne i chemiczne

38 brzmienie od Ustawa o samorządzie gminnym z dnia (Dz.U Nr 16, poz. 95) tekst jednolity z dnia (Dz.U Nr 13, poz. 74) tekst jednolity z dnia (Dz.U Nr 142, poz. 1591)

39 USTAWA z dnia 5 czerwca 1998 r. o samorządzie powiatowym

40 Rozwinięcia zapisów Ustawy w statutach gmin i powiatów przykład: gmina podwarszawska (wybrane fragmenty zdań)

41 Zadania i kompetencje poszczególnych referatów i samodzielnych stanowisk REFERAT GOSPODARKI KOMUNALNEJ, OCHRONY ROLNICTWA ŚRODOWISKA I 1.Opracowywanie programów rozwoju urządzeń komunalnych. 2. Prowadzenie ewidencji urządzeń komunalnych i kontrola prawidłowości ich eksploatacji. 3. Prowadzenie spraw dotyczących ewidencji zasobów komunalnych w tym mieszkaniowych. 4. Zarządzanie budynkami stanowiącymi własność lub współwłasność gminy w tym planowanie, realizacja i nadzorowanie remontów. 5. Rozpatrywanie wniosków o przydzielenie mieszkań komunalnych. 6. Wydawanie decyzji o przydziale pomieszczeń zastępczych osobom z domów przewidzianych do rozbiórki lub remontu. 7. Załatwianie spraw dot. zamiany mieszkań komunalnych. 8. Prowadzenie innych spraw wynikających z ustawy o najmie lokali i mieszkaniowym zasobie gminy.

42 Zakres tematyczny systemu SrodowiskoLeg 1. Tereny komunikacyjne: - kolej, - drogi; 2. Pokrycie terenu: - tereny zabudowane i zurbanizowane, - lasy i tereny zadrzewione, - tereny podmokłe; 3. Hydrografia: - cieki wodne, - zbiorniki wodne; 4. Granice administracyjne; 5. Infrastruktura techniczna: - wał, grobla - linia elektroenergetyczna 6. Tereny chronione: - rezerwaty przyrody, - pomniki przyrody, - natura 2000, - zespół przyrodniczo-krajobrazowy; 7. Zabytki: - cmentarze, - kościoły, - kaplice, - pomniki; 8. Zagospodarowanie turystyczne: - trasy rowerowe, - szlaki turystyczne, - obiekty sportowe, - hotele, pensjonaty, - campingi, pola namiotowe, - muzea, - zdjęcia_pkt; 9. Obiekty użyteczności publicznej: - apteki, - bankomaty, - hala, supermarket, - ośrodki zdrowia, - policja, - szkoły.

43 Wynik analizy wyboru lokalizacji wysypiska śmieci (Na niebiesko zaznaczono bufor od wody, na zielono bufor od zabudowy, na czerwono zaznaczona jest granica powiatu)

44

45 Jakie bazy danych? Jakie mapy? Jakie inne dane?

46 Jaka mapa daje najlepszy obraz rzeczywistości? Ta, która przedstawia obraz rzeczywistości z dokładnością odpowiednią dla rozwiązywanego zadania.

47 Najczęściej wykorzystywane źródła danych: EGiB mapa zasadnicza mapy topograficzne mapy glebowo - rolnicze Grybów, 29 maja 2009

49 Od danych do decyzji Rzeczywistość Dane Informacja Wiedza DECYZJA Mądrość

50 Informacja Wiedza powstająca w wyniku porównania i analizy danych, uzupełnionych wiedzą interpretującego w celu przedstawienia danych w postaci zrozumiałej dla odbiorcy, umożliwiającej interpretację zjawisk i ułatwiającej podejmowanie decyzji

51 Informacja w języku naturalnym Informacja przestrzenna (geograficzna, geoinformacja)

52 Analizy przestrzenne i modelowanie Głównym źródłem informacji są wyniki analiz przestrzennych i modelowania (symulacje)

53 Dla decydentów podejmujących decyzje z zakresu zagospodarowania przestrzennego jedną z najważniejszych funkcji SIP są ANALIZY PRZESTRZENNE

54 Analizy przestrzenne i modelowanie - Wytwarzanie informacji użytecznych dla decydentów - Ocena przydatności terenu - Wariantowe lokalizacje inwestycji - Ocena wpływu inwestycji na środowisko - Poszukiwanie najlepszych rozwiązań

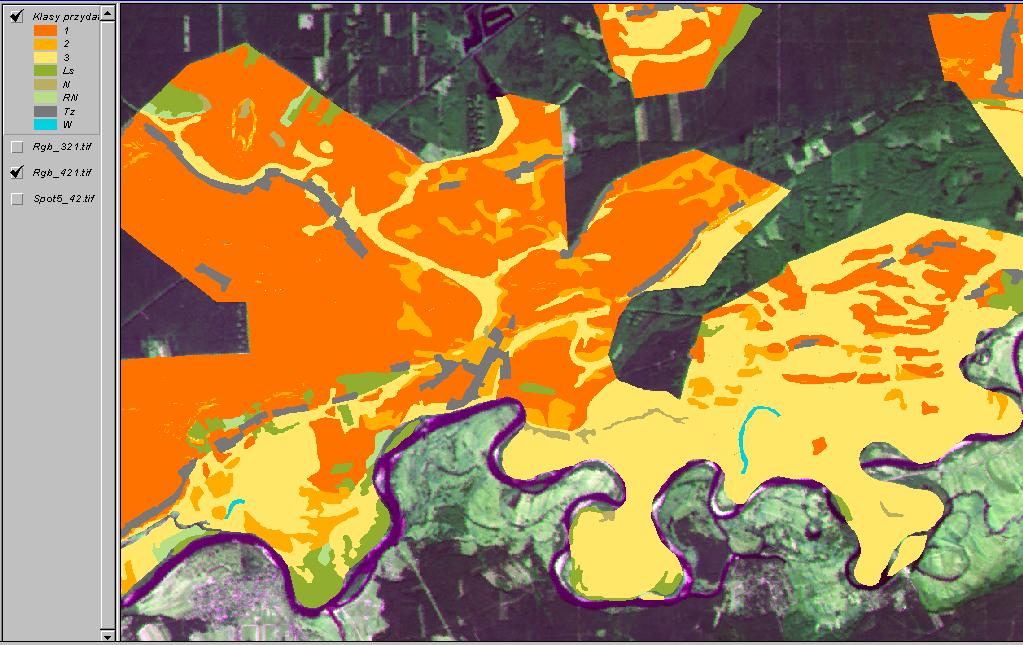

55 Wyniki analizy

56 Szamba - bufor 30 m oraz warstwy studnie i zabudowa

57 Przecięcie warstw budynki linie wysokiego napięcia (bufor 70m)

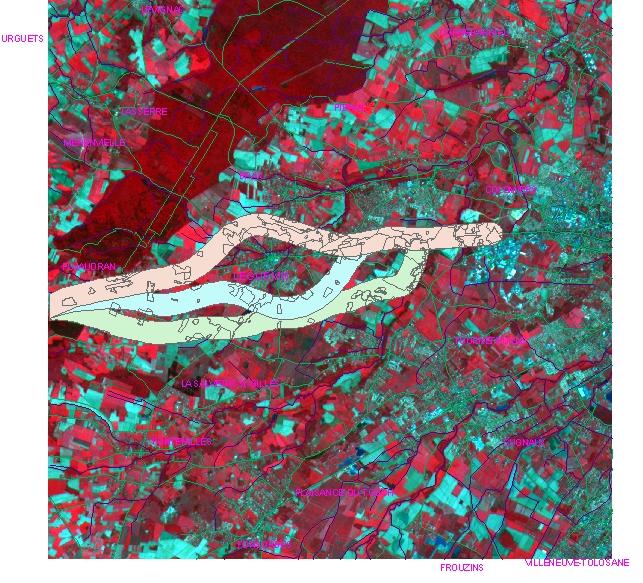

58 MODELOWANIE 3 warianty przebiegu autostrady Francja - Leguevin

59

60

61 Bufor 200 metrów od terenów przemysłowych

62 Bufor 50 metrów od dróg wojewódzkich

63

64

65 SYSTEM INFORMACJI PRZESTRZENNEJ JEST SYSTEMEM INFORMACYJNYM wytwarza, systematyzuje, udostępnia informacje

66 Jaki SIP? Jakie technologie SIP dla gminy?

67 Podejście technologiczne sprzęt i oprogramowanie Podejście funkcjonalne użytkownik i jego potrzeby funkcje oprogramowania funkcje użytkowe

68 Funkcje SIP z punktu widzenia użytkownika pomoc w codziennym zarządzaniu terenem lub instytucją pomoc w podejmowaniu decyzji przez dostarczanie informacji starannie wyselekcjonowanych, umożliwiających porównanie hipotez przekazywanie danych i informacji między użytkownikami, służbami i administracjami Od SIPu oczekuje się głównie wytwarzania i przekazywania informacji

69 SIPu nie można kupić tak jak mapę, komputer, oprogramowanie, bazę danych SIP należy zaprojektować i stworzyć na miarę potrzeb, oczekiwań i możliwości instytucji, której ma służyć

70 Podejście technologiczne sprzęt i oprogramowanie Podejście funkcjonalne użytkownik i jego potrzeby funkcje oprogramowania funkcje użytkowe

71 Zastosowanie wyników analiz przestrzennych do opracowania planów zagospodarowania przestrzennego

72 Studium uwarunkowań i kierunków zagospodarowania przestrzennego Plany zagospodarowania przestrzennego

73 STUDIUM KIERUNKÓW i UWARUNKOWAŃ

74 Co może zrobić gmina, aby przyciągnąć inwestorów Najważniejszym majątkiem, jaki gmina może zaoferować biznesowi, są tereny. Należy je jednak odpowiednio przygotować. Jak tego dokonać? Najlepiej oczywiście zacząć od planowania przestrzennego. Jednak samo przygotowanie nieruchomości nie wystarczy. Trzeba je jeszcze umiejętnie sprzedać foldery zawierające dokładny opis terenu z jego danymi technicznymi i parametrami.

75 Land Consumption Poland anticipated land consumption by new transport network

81 Europa nocą

82 Wojewódzkie Centrum Baz Danych Przestrzennych

83 Technologie SIP obejmują sprawy warsztatowe, koncepcje, metody i narzędzia dzięki którym można realizować poszczególne etapy tworzenia SIP-u i zapewnić jego funkcjonowanie. Wśród dużego zbioru technologii SIP istotne znaczenie mają metody opracowane i funkcjonujące w ramach kartografii, fotogrametrii czy teledetekcji. Pojedyncze metody ze zbioru technologie SIP są stosowane wszędzie tam gdzie korzysta się z danych przestrzennych, a gdzie nie zawsze istnieje potrzeba tworzenia systemu informacji przestrzennej, lub nawet systemu baz danych.

84 Pożądane poziomy umiejętności: Znajomość podstawowych operacji dostępnych w technologiach SIP, umożliwiających korzystanie z baz danych i map (własnych i zewnętrznych) : stawianie pytań, wizualizacja danych, wydruki.

85 Znajomość operacji umożliwiających wykonywanie analiz przestrzennych w oparciu o dane z własnych baz danych i dane importowane z innych baz danych. Umiejętność łączenia danych z różnych baz danych.

86 Znajomość operacji umożliwiających modelowanie zjawisk i procesów, symulacje różnych rozwiązań wraz z podpowiedziami rozwiązań alternatywnych.

87 Przyszłość Co to jest? Gdzie to jest? Dlaczego? Jakie są zależności? Co się stanie, jeśli...? Wiedza jak świat funkcjonuje jest ważniejsza od wiedzy jak świat wygląda

88

89 Nested system

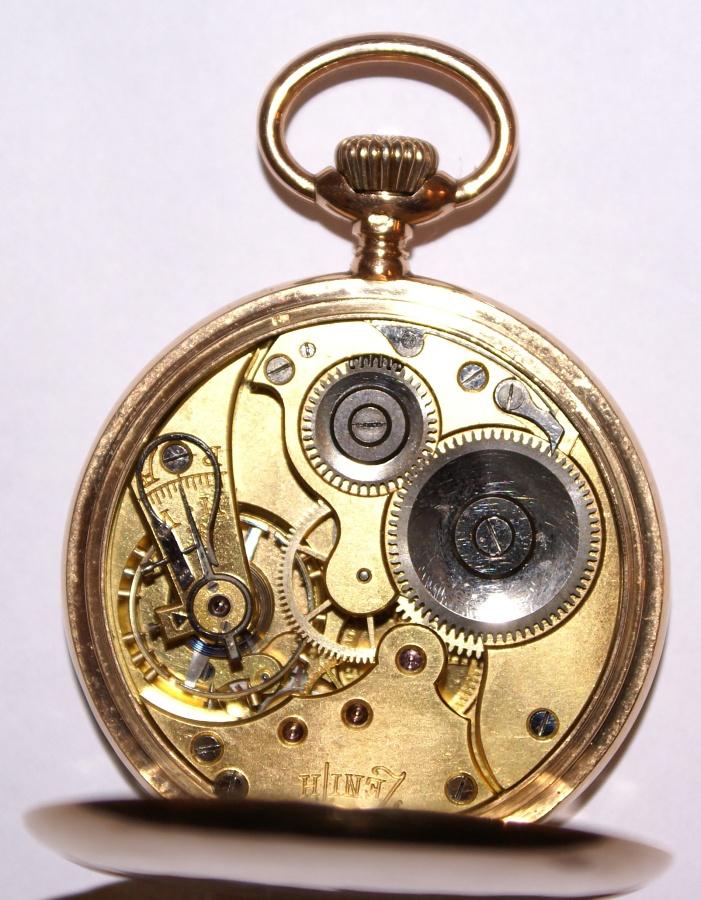

90 W ZEGARKU MECHANICZNYM JEST SYSTEM KÓŁ ZĘBATYCH

91 SDI- PZGK SBDP Mazowsza
