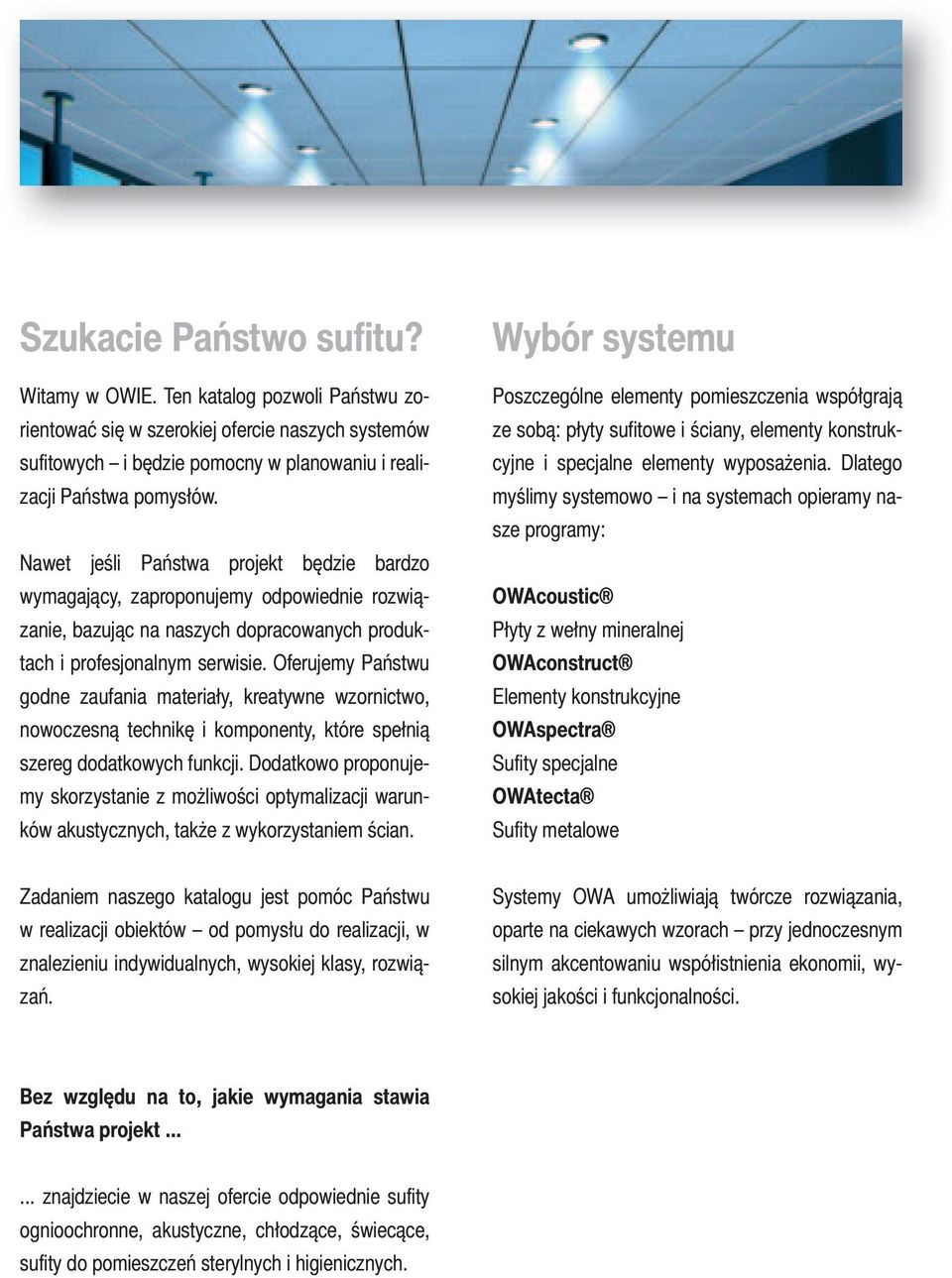

3 Szukacie Państwo sufitu? Witamy w OWIE. Ten katalog pozwoli Państwu zorientować się w szerokiej ofercie naszych systemów sufitowych i będzie pomocny w planowaniu i realizacji Państwa pomysłów. Nawet jeśli Państwa projekt będzie bardzo wymagający, zaproponujemy odpowiednie rozwiązanie, bazując na naszych dopracowanych produktach i profesjonalnym serwisie. Oferujemy Państwu godne zaufania materiały, kreatywne wzornictwo, nowoczesną technikę i komponenty, które spełnią szereg dodatkowych funkcji. Dodatkowo proponujemy skorzystanie z możliwości optymalizacji warunków akustycznych, także z wykorzystaniem ścian. Wybór systemu Poszczególne elementy pomieszczenia współgrają ze sobą: płyty sufitowe i ściany, elementy konstrukcyjne i specjalne elementy wyposażenia. Dlatego myślimy systemowo i na systemach opieramy nasze programy: OWAcoustic Płyty z wełny mineralnej OWAconstruct Elementy konstrukcyjne OWAspectra Sufity specjalne OWAtecta Sufity metalowe Zadaniem naszego katalogu jest pomóc Państwu w realizacji obiektów od pomysłu do realizacji, w znalezieniu indywidualnych, wysokiej klasy, rozwiązań. Systemy OWA umożliwiają twórcze rozwiązania, oparte na ciekawych wzorach przy jednoczesnym silnym akcentowaniu współistnienia ekonomii, wysokiej jakości i funkcjonalności. Bez względu na to, jakie wymagania stawia Państwa projekt znajdziecie w naszej ofercie odpowiednie sufity ognioochronne, akustyczne, chłodzące, świecące, sufity do pomieszczeń sterylnych i higienicznych.

4 Jakie informacje zawiera katalog: Produkty specjalne Absorbery ścienne... SO 1.0 Absorbery wolnostojące Free space... SO 2.0 Absorbery ścienne Slim... SO.0 Absorbery ścienne Art... SO 4.0 Żagle sufitowe OWAcoustic Para... DS 1.0 Lega... DS 2.0 Vela... DS.0 Wzory OWAcoustic premium Creaprint... P 1.0 Bamboo... P 1.1 Opus... P 1.2 Piano... P 1. Sandila... P 2.0 Finetta... P.0 OWAplan... P 4.0 Cosmos... P 5.0 Bolero... P 5.1 Sinfonia/Sinfonia czarna... P 5.2 Sinfonia A... P 5. Sternbild... P 6.0 Futura... P 7.0 Harmony... P 8.0 Schlicht/Universal... P 9.0 Regularnie dziurkowane... P 10.0 Dziurkowanie rozproszone... P 11.0 OWAlux... P 12.0 Molinari... P 1.0 Stripe... P 14.0 Quartett... P 15.0 Forte... P 16.0 Excell 0... P 17.0 Menuett... P 18.0 AquaCosmos... P 19.0 Wzory OWAcoustic smart Sandila... S 1.0 Finetta... S 2.0 Sternbild... S.0 Harmony... S 4.0 Futura... S 5.0 Wzory OWAcoustic deco Comet... D 1.0 Sirius... D 2.0 Taurus... D.0 Tacla... D 4.0 Systemy OWAconstruct Aranżacje sufitów z OWAconstruct... C 1.0 S 7 S... C 2.0 S cliq / S 15 cliq S a... C.0 S a cliq / S 15a cliq S 15b... C 4.0 S bws S e... C 5.0 S 9a S 9b... C 6.0 S 1 S C 7.0 S 2a / S 2b S 2p... C 8.0 S 14a (Stripe) S 6... C 9.0 S 12 (Baffle) S 12d (Unit)... C 10.0 S 18p / S 18k S 18d... C 11.0 S 8... C 12.0 OWAconstruct funkcje OWAconstruct zintegrowane elementy chłodzące... FC 1.0 OWAconstruct oświetlenie wbudowane standard... FC 2.0 OWAconstruct Inlight... FC.0 OWAspectra OWAspectra STAR... SP 2.0 OWAtecta Sufity metalowe Rodzaje perforacji... T 1.0 Perfora... T 2.0 System S T.0 System S 6L S 1/S 2... T 4.0 Systemy S /S 45 S 6... T 5.0 Systemy S 9 S T 6.0 System S T 7.0 Funkcje OWAcoustic Ochrona ogniowa... B Akustyka... A Sufity odporne na uderzenia piłką S bws... A 8.0 AirControl... H 1.0 Sanitas H 2.0 Pura... H.0 OWAcoustic biocide Bolero i Sinfonia... H 4.0 OWAlux... H 5.0 Clean... H 6.0 Odporność na wilgoć... F 1.0

5 Rhein-Neckar-Arena, Sinsheim Eldorado Business-Tower, Sao Paulo ING-Diba, Frankfurt

6 OWAcoustic premium Absorbery ścienne Integracja elementów akustycznych tak prosta jak to tylko możliwe. Absorbery ścienne wiesza się na ścianie jak obrazy. Wieszać je należy nie w dowolnym miejscu, ale dokładnie tam, gdzie występują problemy akustyczne. Gdy sytuacja akustyczna w pomieszczeniu zmieni się, absorbery można w każdej chwili umieścić w innym miejscu. Absorbery ścienne tworzą elementy aranżacyjne pomieszczeń. Można umieścić na nich dowolny nadruk, jaki tylko przyjdzie Państwu do głowy. Wystarczy ustalić, co się Państwu podoba my nanosimy nadruk według Państwa projektu. Grubość: ok. 90 mm Rama aluminiowa : anodyzowana, E6 / EV1 Wyposażenie: obudowa - rama profilowana narożniki ramy docięte na skos otwory służące do podwieszenia na ścianie Front: blacha aluminiowa perforowana perforacja okrągła lub kwadratowa blacha stalowa z mikroperforacją OWAtecta perfora płyta z wełny mineralnej OWAcoustic z/bez warstwy flizeliny ew. z nadrukiem Creaprint płyta imitująca drewno HDF/MDF z/bez perforacji nie perforowana płyta aluminiowa Bamboo ciemny, Bamboo jasny Opus Wymiary ram: rama 1 rama 2 rama 1274 x 649 mm 1794 x 649 mm 909 x 909 mm Strona tylna: Płyta HDF SO 1.0

7 OWAcoustic premium Absorbery ścienne nie perforowana blacha aluminiowa d = 1,5 mm Praktyczny stopień absorpcji dźwięku blacha aluminiowa z okrągłą perforacją RL 2.5/8.0 otwarta powierzchnia stanowi 7,6 % Praktyczny stopień absorpcji dźwięku 1,0 0,8 0,6 0,4 0,2 0, częstotliwość Frequenz f [Hz] 1,0 0,8 0,6 0,4 0,2 0, Frequenz f [Hz] częstotliwość [Hz] praktischer Schallabsorptionsgrad blacha aluminiowa z kwadratową perforacją QL 5/8 otwarta powierzchnia stanowi 9,1 % Praktyczny stopień absorpcji dźwięku 1,0 0,8 0,6 0,4 0,2 0, częstotliwość Frequenz f [Hz] płyta OWAcoustic z warstwą flizeliny i nadrukiem Creaprint Praktyczny stopień absorpcji dźwięku 1,0 0,8 0,6 0,4 0,2 0, częstotliwość Frequenz f [Hz] SO 1.0

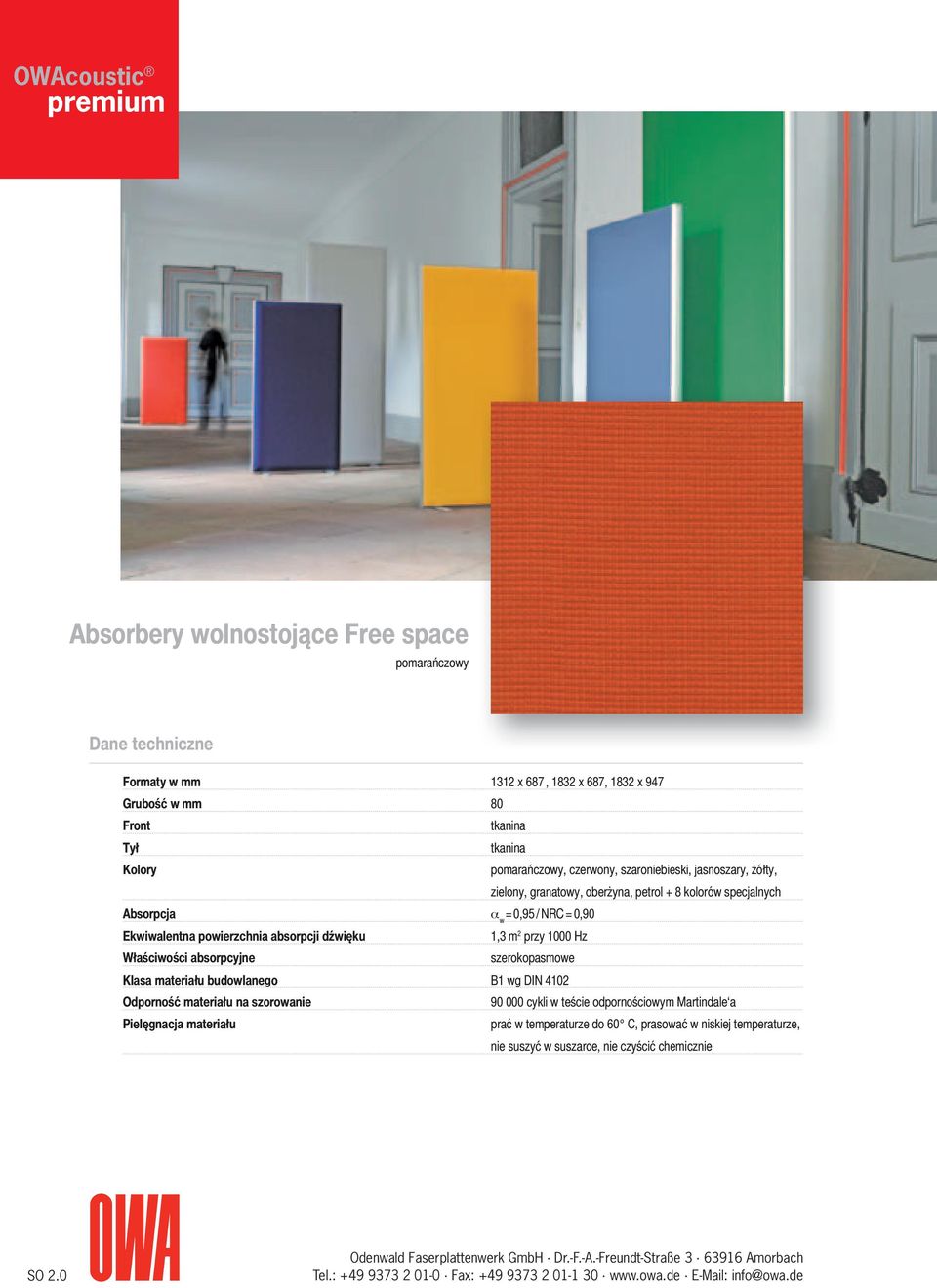

8 OWAcoustic premium Absorbery wolnostojące Free space pomarańczowy Formaty w mm 112 x 687, 182 x 687, 182 x 947 Grubość w mm 80 Front tkanina Tył tkanina Kolory pomarańczowy, czerwony, szaroniebieski, jasnoszary, żółty, zielony, granatowy, oberżyna, petrol + 8 kolorów specjalnych Absorpcja α w = 0,95 / NRC = 0,90 Ekwiwalentna powierzchnia absorpcji dźwięku 1, m 2 przy 1000 Hz Właściwości absorpcyjne szerokopasmowe Klasa materiału budowlanego B1 wg DIN 4102 Odporność materiału na szorowanie cykli w teście odpornościowym Martindale a Pielęgnacja materiału prać w temperaturze do 60 C, prasować w niskiej temperaturze, nie suszyć w suszarce, nie czyścić chemicznie SO 2.0

9 Absorbery ścienne Free space OWAcoustic Nowość: obustronne obicie materiałem Absorbery pozwalają na stworzenie w dowolnym miejscu stref akustycznych z atmosferą prywatności. Absorbery ścienne free space OWAcoustic mogą być ustawione w dowolnym miejscu i idealnie nadają się do odgrodzenia stref konferencyjnych w biurach, pomieszczeniach call-center, halach i holach. OWAcoustic premium Tworzenie stref komunikacji werbalnej akustycznie i optycznie Absorbery ścienne OWAcoustic free space są po obu stronach obite tkaniną i wprawione w wąską ramę aluminiową. Materiały obiciowe dostępne są w 9 standardowych i 8 specjalnych kolorach. Dzięki temu nadają one wydzielonym strefom komunikacji werbalnej szczególnego charakteru również pod względem wyglądu. Praktyczny stopień absorpcji dźwięku 1,0 0,8 0,6 0,4 0,2 Akustyka do pełnej dyspozycji Nowe absorbery ścienne wyróżniają się wyjątkowo wysoką zdolnością absorpcji dźwięków. W zależności od zapotrzebowania wyposażone są one w nóżki lub rolki. Profil ramy posiada na całej długości wpusty, dzięki czemu może być stosowany zarówno w poprzek, jak i wzdłuż. Bardziej elastyczne rozwiązania nie istnieją. Optymalizacja akustyczna z efektem dekoracyjnym Chcieliśmy stworzyć zintegrowany z wnętrzem, wysokowydajny absorber, służący w głównej mierze do zniwelowania bezpośredniego oddziaływania dźwięków na nowoczesnych, elastycznych stanowiskach pracy w pomieszczeniach call-center. Aspekty dekoracyjne oraz akustyczne sprawiają, że nowe absorbery sprawdzają się również w innego typu pomieszczeniach. 0, częstotliwość Frequenz f [Hz] [Hz] SO 2.0

10 OWAcoustic premium Absorbery ścienne Slim żółty Formaty w mm 65 x 65, 1278 x 65, 254 x 65, 1278 x 1278, 254 x 1278 Grubość w mm 2 Rodzaj ramy rama aluminiowa, anodyzowana Front tkanina Tył otwarty Kolory czerwony, jasnoszary, żółty, zielony, granatowy Absorpcja α w = 0,50 / NRC = 0,65 Ekwiwalentna powierzchnia absorpcji dźwięku 1,42 m 2 przy 1000 Hz Właściwości absorpcyjne szerokopasmowe Klasa materiału budowlanego B1 wg DIN 4102 Klasa materiału budowlanego wypełnienia B1 wg DIN 4102 Odporność materiału na szorowanie cykli w teście odpornościowym Martindale a Pielęgnacja materiału prać w temperaturze do 60 C, prasować w niskiej temperaturze, nie suszyć w suszarce, nie czyścić chemicznie SO.0

11 Absorbery ścienne OWAcoustic Slim OWAcoustic premium Elementy akustyczne z obiciem materiałowym od frontu Szybka i trwała poprawa akustyki pomieszczeń i jednoczesne uatrakcyjnienie ich wyglądu: absorbery ścienne OWAcoustic slim pozwolą Państwu na uzyskanie obu efektów. Niewielkim nakładem i za niedużą cenę. Akustyka w kolorze po prostu do zawieszenia na ścianie Absorbery ścienne OWAcoustic slim wprawione są w wąską, lekką ramę aluminiową o grubości zaledwie 2 mm; część tekstylna dostępna jest w 5 wariantach kolorystycznych. Dzięki temu możecie Państwo wyczarować na ścianach liczne, wysoce efektywne pod względem akustycznym pomysły o charakterze dekoracyjnym w postaci pojedynczych absorberów lub harmonizujących ze sobą, monochromatycznych lub kolorowych grup. Praktyczny stopień absorpcji dźwięku 1,0 0,8 0,6 0,4 Aranżacja czy doposażenie Absorbery ścienne nadają się do zastosowania w bankach, hotelach, call-centrach, małych biurach i restauracjach jako elementy aranżacji nowych wnętrz czy też w ramach późniejszej optymalizacji akustycznej. Wystarczy je zamontować na założonych przez użytkownika hakach i gotowe. Optymalizacja akustyczna z efektem dekoracyjnym Szerokopasmowy absorber, po którym nie widać, że pełni funkcję akustyczną i który można szybko i prosto zamontować nasz absorber ścienny slim jest wspaniałą sztuczką przeciwdziałającą długiemu czasowi pogłosu. 0,2 0, częstotliwość Frequenz f [Hz] [Hz] SO.0

12 OWAcoustic premium Absorbery ścienne Art z możliwością indywidualnego nadruku Formaty w mm 1200 x 800, 1500 x 1000 mm Grubość w mm 0 Front tkanina, z nadrukiem Tył flizelina, czarna Absorpcja α w = 0,65 / NRC = 0,70 Ekwiwalentna powierzchnia absorpcji dźwięku 1,0 m 2 przy 1000 Hz Właściwości absorpcyjne szerokopasmowe SO 4.0

13 Absorbery ścienne OWAcoustic Art Z możliwością nadruku dowolnych motywów Logo firmy jako element poprawiający akustykę na ścianie pomieszczenia konferencyjnego? Zdjęcia, obrazy, plakaty w postaci absorberów ściennych w holach, restauracjach, szkołach, przedszkolach? Absorbery ścienne OWAcoustic art pozwalają na wybór dowolnego formatu i motywu nadruku. Przekonajcie się Państwo sami Absorbery ścienne OWAcoustic art to absorbery szerokopasmowe ze średnimi wartościami absorpcji, na których powierzchni może zostać nadrukowany dowolny motyw. Wybierzcie Państwo jeden ciekawy motyw obrazu albo umieśćcie ulubione motywy na kilku absorberach zawieszonych w pomieszczeniu. OWAcoustic premium Rozwiązanie poprawiające akustykę po prostu do zawieszenia na ścianie Absorbery mają grubość zaledwie 0 mm, dzięki temu są szczególnie lekkie i wykonane bez widocznej ramy. Montaż jest prosty, materiał montażowy w zestawie. Praktyczny stopień absorpcji dźwięku 1,0 0,8 0,6 Akustyka w nowej odsłonie Zapotrzebowanie na optymalizację akustyki jest olbrzymie. Teraz, dzięki zaletom absorberów OWA, możecie Państwo skutecznie i po przystępnej cenie poprawić akustykę pomieszczeń. A co więcej, stworzyć równocześnie atrakcyjne wizualnie elementy aranżacji wnętrza. 0,4 0,2 0, częstotliwość Frequenz f [Hz] [Hz] SO 4.0

14 OWAcoustic premium Żagiel sufitowy OWAcoustic Para Linia produktów Wzór OWAcoustic premium Wykonanie krawędzi krawędź /6 Wymiary Konstrukcja do wyboru (np. Sternbild, Cosmos, Harmony) 1266 x 1266 mm z 4 płytami o rozm. 625 x 625 mm 1891 x 1266 mm z 6 płytami o rozm. 625 x 625 mm z linką do zawieszania, dł. = 1,0 m (mocowanie na suficie w gestii użytkownika) Odbicie światła ok. 8 (ISO , ISO 7724-) Absorpcja dźwięku Odporność na wilgoć zależnie od wzoru 95 % RH DS 1.0 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de

15 Żagiel sufitowy OWAcoustic Para OWAcoustic premium Przestrzeń akustyczna w różnych wzorach Gdy liczy się więcej niż dobra akustyka Żagiel sufitowy OWAcoustic Para można wykonać w każdym wzorze OWAcoustic premium z krawędziami lub 6 (np. Sternbild, Cosmos, Harmony). Płyty w podstawowym formacie 625 mm x 625 mm można łatwo połączyć w grupy cztero- lub sześcioelementowe. Pojedyncze elementy konstrukcji ramy są wstępnie przygotowane do montażu i harmonizują kolorystycznie z wzorami. Załączona linka do zawieszania 1,0 m umożliwia montaż praktycznie pod każdym rodzajem konstrukcji sufitu. Zawieszenie żagla sufitowego Profil C 20 Profil nośny Profil łączący Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de DS 1.0

16 OWAcoustic premium Żagiel sufitowy OWAcoustic Lega Linia produktów Wzór Wykonanie krawędzi krawędź Wymiary Konstrukcja OWAcoustic premium do wyboru (np. Bolero) 1290 x 1290 mm z 4 płytami o rozm. 625 x 625 mm 1927 x 1290 mm z 6 płytami o rozm. 625 x 625 mm z linką do zawieszania, dł. = 1,0 m (mocowanie na suficie w gestii użytkownika) Odbicie światła ok. 84 (ISO , ISO 7724-) Absorpcja dźwięku Odporność na wilgoć zależnie od wzoru 95 % RH DS 2.0 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de

17 Żagiel sufitowy OWAcoustic Lega OWAcoustic premium Idealnie dopasowane wyspy dobrego dźwięku Szybka i przystępna cenowo aranżacja otoczenia sprzyjającego prywatnym rozmowom Żagiel sufitowy OWAcoustic Lega jest wykonany w podstawowym formacie 625 mm x 625 mm i może zostać łatwo połączony w cztero- lub sześcioelementowe grupy. Pojedyncze elementy i konstrukcja ramy są wstępnie przygotowane do montażu i składają się z wysokiej jakości profili aluminiowych kolorystycznie pasujących do wzoru sufitu (np. Bolero). Szczegółowy plan montażowy ułatwia złożenie żagla. Profil krzyżowy Profil ramowy Kotwa sufitowa z śrubą M6 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de DS 2.0

18 OWAcoustic premium Żagiel sufitowy OWAcoustic Vela Linia produktów Warianty Wzór Kolor krawędzi Wymiary Wykonanie krawędzi OWAcoustic premium wklęsły / wypukły / liniowy / sinusoidalny Bolero (widoczna strona), biały, pokrycie flizeliną biały, pokryty flizeliną lub rama na całej długości w kolorze srebrnym ok x 1250 x 0 mm typ sinus ok x 1250 x 0 mm na całej długości prosta Odbicie światła ok. 84 (ISO , ISO 7724-) Absorpcja dźwięku ekwiwalentna powierzchnia absorpcji dźwięku A (m 2 ): przy 1000 Hz = 2,1 m 2 (przyh = 225 mm) Odporność na wilgoć 95 % RH DS.0 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de

19 Przykłady montażu Typ liniowy/wypukły/wklęsły Żagiel sufitowy OWAcoustic Vela Elegancki wzór, ogromny potencjał akustyczny Do pomieszczeń na dosłownie najwyższym poziomie wielkoformarowe żagle sufitowe OWAcoustic typu Vela umożliwiają wizualnie spektakularną odsłonę sufitu. Widoczna strona płyt odpowiada wzorowi Bolero. Żagle sufitowe pasują praktycznie do każdej konstrukcji sufitu (linka do zawieszania w komplecie) oraz umożliwiają łączenie w grupy ambitne wzornictwo i zdolności akustyczne na najwyższym poziomie. Stopień absorpcji dźwięku s OWAcoustic Vela (wys. = 225 mm) Ekwiwalentna powierzchnia absorpcji dźwięku [m 2 ] OWAcoustic Vela (wys. = 225 mm) OWAcoustic premium Stopień absorpcji dźwięku s OWAcoustic Vela (wys. = 415 mm) Ekwiwalentna powierzchnia absorpcji dźwięku [m 2 ] OWAcoustic Vela (wys. = 415 mm) Przykłady montażu Typ sinus wklęsły wypukły liniowy sinus Wariant Format w mm (ok.) Krawędź / rama 1 wypukły 1250 x 1250 srebrna rama z tworzywa sztucznego 2 wklęsły 1250 x 1250 srebrna rama z tworzywa sztucznego liniowy 1250 x 1250 srebrna rama z tworzywa sztucznego 4 sinus 1850 x 1250 srebrna rama z tworzywa sztucznego Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de DS.0

20 OWAcoustic premium Przykład OWAconstruct System S Wzór płyty Creaprint Schlicht 9 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość Kolor Odbicie światła Izolacyjność akustyczna* Absorpcja dźwięku ok. 15 mm dostosowany do indywidualnego zamówienia zależnie od koloru nadruku od 5 db do 49 db (wzór Schlicht) od 1 db do 49 db (wzór Sternbild) α w = 0,15 / NRC = 0,15 (wzór Schlicht) α w = 0,70 / NRC = 0,65 (wzór Sternbild) Odporność na wilgoć do 95 % RH Odporność ogniowa* do REI 180 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P 1.0

21 OWAcoustic premium OWAcoustic Creaprint Schlicht 9 z nadrukiem OWAcoustic Creaprint Sternbild z nadrukiem Systemy wymiar rastra wymiary w mm systemy z konstrukcją widoczną S /S cliq S 15 cliq 600 x x 625 P 1.0

22 OWAcoustic premium Przykład OWAconstruct System S Wzór powierzchni Bamboo wzór Sternbild, z nadrukiem Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 15 mm lub ok. 20 mm Kolor faktura z nadrukiem, wzór Bamboo jasny lub ciemny Odbicie światła na zapytanie Absorpcja dźwięku α w = 0,15 / NRC = 0,15 (Schlicht) α w = 0,70 / NRC = 0,65 (Sternbild) α w = 0,55 / NRC = 0,60 (regularnie dziurkowane) Odporność na wilgoć* do 95 % RH Ochrona ogniowa* do REI 180 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P 1.1

23 OWAcoustic premium Bamboo jasny wzór Sternbild, z nadrukiem również wzór Schlicht, z nadrukiem Bamboo ciemny regularnie dziurkowany, z nadrukiem również wzór Schlicht, z nadrukiem Systemy wymiar rastra wymiary w mm systemy z konstrukcją widoczną systemy z konstrukcją z krytą S /S cliq S 19* 600 x x 625 *tylko w wersji Sternbild i regularnie dziurkowany P 1.1

24 OWAcoustic premium Przykład OWAconstruct System S19 Wzór powierzchni Opus Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg DIN EN Grubość ok. 20 mm Kolor płyta z nadrukiem (przypominająca wyglądem beton)** Odbicie światła na zapytanie Absorpcja dźwięku a w = 0,70 / NRC = 0,65 Oporność na wilgoć do 80% RH dla systemu S 19 ** Płyty z nadrukiem przypominającym wyglądem beton do 95% RH dla systemu S 1 Montaż ścienny (Frame) P 1.2

25 OWAcoustic premium Ściana Opus Sternbild, z nadrukiem System z konstrukcją krytą System S1 montaż ścienny (Frame) Systemy wymiary rastra wymiary w mm 2000 x 12, x 12,5 grubość 20 mm 1 paczka 8 płyt Systemy z konstrukcją widoczną wymiar rastra wymiary w mm 600 x x 625 S 19 paczka paczka paczka 1 8 paczka > Kierunek montażu: od lewej do prawej strony --> P 1.2

26 OWAcoustic premium Przykład OWAconstruct System S Wzór płyty Piano Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 15 mm Kolor biały Odbicie światła ok. 88 (ISO , ISO 7724-) Izolacyjność akustyczna* od 1 db do 49 db Absorpcja dźwięku α w = 0,80 / NRC = 0,80 Odporność na wilgoć do 95 % RH Odporność ogniowa* do REI 180 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P 1.

27 OWAcoustic premium Piano Systemy systemy z konstrukcją widoczną wymiar rastra wymiary w mm S /S cliq S 15cliq 600 x x x x 625 P 1.

28 OWAcoustic premium Przykład OWAconstruct System S a Sandila Wzór płyty Sandila Sandila 70/0 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość Kolor ok. 15 mm lub ok. 20 mm Odbicie światła ok. 87 (ISO , ISO 7724-) Izolacyjność akustyczna* biały od 5 db do 49 db (bez perforacji) od 1 db do 49 db (z perforacją) Absorpcja dźwięku α w = 0,15 / NRC = 0,15 (bez perforacji) α w =0,55 / NRC = 0,50 (z perforacją) Odporność na wilgoć do 95 % RH Odporność ogniowa* do REI 180 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P 2.0

29 OWAcoustic premium Sandila 70/0 (bez perforacji) Sandila 70/N (z perforacją) Systemy systemy z konstrukcją widoczną S 15 cliq S /S cliq S a/s a cliq S 15a cliq S 15b wymiar rastra wymiary w mm 600 x x x x x x x x 12, x 12, x 12, x x x x 400 P 2.0

30 OWAcoustic premium Przykład OWAconstruct System S Finetta Wzór płyty Finetta Finetta 62 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 15 mm lub ok. 20 mm Kolor biały Odbicie światła ok. 88 (ISO , ISO 7724-) Izolacyjność akustyczna* od 1 db do 49 db Absorpcja dźwięku α w = 0,70 / NRC = 0,70 Odporność na wilgoć do 95 % RH Odporność ogniowa* do REI 180 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P.0

31 OWAcoustic premium Finetta 62 Systemy systemy z konstrukcją widoczną systemy z konstrukcja krytą S 15 cliq S /S cliq S 15a cliq S 1 wymiar rastra wymiary w mm S a /S a cliq 600 x x x x 625 P.0

32 OWAcoustic premium Przykład OWAconstruct System S 7 Wzór płyty OWAplan Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 20 mm Kolor biały, inne kolory na zapytanie Odbicie światła ok. 85 (ISO , ISO 7724-) Izolacyjność akustyczna* 9 db Absorpcja dźwięku α w = 0,60 / NRC = 0,65 Odporność na wilgoć do 95 % RH Odporność ogniowa* * w zależności od systemu, stropu i innych zastosowanych elementów pod sufitem żelbetowym do REI 120 (EN ) P 4.0

33 OWAcoustic premium OWAplan Tynk akustyczny Allegro o bardzo drobnej strukturze System podtynkowy biały, kolory RAL na zapytanie Systemy System bezspoinowy wymiar rastra wymiary w mm 1200 x x 1200 S 7 Więcej informacji w karcie systemowej S 7 lub na stronie P 4.0

34 OWAcoustic premium Przykład OWAconstruct System S 15 cliq Wzór płyty Cosmos Cosmos 68/0 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość Kolor ok. 15 mm lub ok. 20 mm Odbicie światła ok. 84 (ISO , ISO 7724-) Izolacyjność akustyczna* Absorpcja dźwięku biały od 5 db do 49 db (bez perforacji) od 1 db do 49 db (z perforacją) α w = 0,15 / NRC = 0,15 (bez perforacji) α w = 0,65 / NRC = 0,65 (z perforacją) Odporność na wilgoć do 95 % RH Odporność ogniowa* do REI 180 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P 5.0

35 OWAcoustic premium Cosmos 68/0 (bez perforacji) Cosmos 68/N (z perforacją) Systemy systemy z konstrukcją widoczną S 15b S 18p S 18d S 6a/b/c S /S cliq S 15 cliq/ S 15a cliq systemy z konstr. krytą/ częściowo krytą systemy Bandraster systemy samonośne S 2p (Frame) S 1 S 9b S 19 S 2a S 2b S 9a wymiar rastra wymiary w mm S a/s a cliq S bws 600 x x x x x x x x x x 12, x 12, x 12, x 12, x 17, x x x x x x x 1250 S 1 montaż ścienny S 18k P 5.0

36 OWAcoustic premium Przykład OWAconstruct System S Wzór płyty Bolero Materiał płyta mineralna, pokryta welonem szklanym Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 15 mm Kolor biały Odbicie światła ok. 84 (ISO , ISO 7724-) Izolacyjność akustyczna od db do 49 db Absorpcja dźwięku α w = 0,85 / NRC = 0,85 Odporność na wilgoć do 95 % RH Ochrona ogniowa* do REI 120 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P 5.1

37 OWAcoustic premium Bolero Systemy systemy z konstrukcją widoczną systemy z konstr. krytą/częściowo krytą systemy Bandraster systemy samonośne wymiar rastra wymiary w mm S /S cliq S a/s a cliq S bws S 15 cliq S 15a cliq S 15 b S 9a 600 x x x x x 12, x 12,5 S 9b S 19 S 2p* 18p* S 6a* * inne wymiary na zapytanie Performance w nowej odsłonie Niewiele płyt sufitowych o wysokiej absorpcji dźwięku tak doskonale kryje swoje zdolności akustyczne za wyrafinowanym designem. OWAcoustic premium Bolero łączy gładkie powierzchnie o drobnej strukturze z doskonałymi parametrami absorpcji dźwięku o wartości 0,85. Życie, praca, komfort Nowoczesne komfortowe biura, sprzyjające nauce pomieszczenia klasowe, miejsca spotkań dzięki OWAcoustic premium Bolero można dobrać do nich pasujący system sufitowy. Płyty te nadają się nie tylko do pomieszczeń wymagających pod względem akustycznym w biurowcach i ośrodkach edukacyjnych, lecz również do korytarzy, lobby i holi. P 5.1

38 OWAcoustic premium Przykład OWAconstruct System S Wzór płyty Sinfonia Materiał płyta mineralna, pokryta welonem szklanym Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 15 mm Kolor biały Odbicie światła ok. 87 (ISO , ISO 7724-) Izolacyjność akustyczna od db do 49 db Absorpcja dźwięku α w = 0,85 / NRC = 0,85 α w = 0,85 / NRC = 0,80 (czarna) Odporność na wilgoć do 95 % RH Ochrona ogniowa* do REI 120 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P 5.2

39 OWAcoustic premium Sinfonia czarna Sinfonia Systemy systemy z konstrukcją widoczną systemy z konstr. krytą/częściowo krytą systemy Bandraster systemy samonośne wymiar rastra wymiary w mm S /S cliq S a/s a cliq S bws S 15 cliq S 15a cliq S 15 b S 9a 600 x x x x x 12, x 12,5 S 9b S 19 S 2p* 18p* S 6a* * inne wymiary na zapytanie Po prostu przekonująca OWAcoustic premium Sinfonia to płyta sufitowa o wysokiej absorpcji dźwięku z pokrytą flizeliną, gładką fakturą. Charakteryzuje się doskonałymi zdolnościami absorpcyjnymi o wartości 0,85. NOWOŚĆ Sinfonia czarna: W połączeniu z systemami S, Sbws, S15 cliq i S15b Sinfonia dostępna jest również w kolorze czarnym. Konstrukcja S15b w kolorze czarnym dostępna na zapytanie. Uniwersalne zastosowanie OWAcoustic premium Sinfonia została stworzona do szerokiego zakresu zastosowań. Płyty te nadają się do pomieszczeń wymagających pod względem akustycznym, np. biur, pomieszczeń meetingowych, auli i sal wykładowych, a także do pomieszczeń, w których istotne jest dobre wzornictwo i wysoki stopień ochrony przeciwpożarowej, takich jak korytarze, strefy wejściowe i hole w budynkach użyteczności publicznej i zakładach pracy. P 5.2

40 OWAcoustic premium Przykład OWAconstruct System S Wzór płyty Sinfonia A Materiał płyta mineralna, pokryta welonem szklanym Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 19 mm Kolor biały Izolacyjność akustyczna 0 db Absorpcja dźwięku α w = 0,90 / NRC = 0,85 Odporność na wilgoć do 95 % RH Ochrona ogniowa* do REI 120 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P 5.

41 OWAcoustic premium Sinfonia A Systemy systemy z konstrukcją widoczną Nowe oblicze akustyki Gładka powierzchnia sufitu przekonuje designem. Absorpcja dźwięku zadowala najbardziej wymagających. OWAcoustic premium Sinfonia A to absorber klasy A (stopień absorpcji 0,90), stworzony do funkcjonalnych pomieszczeń nowej klasy: o prostym i eleganckim wyglądzie i doskonałej akustyce. wymiar rastra wymiary w mm S /S cliq S 15 cliq 600 x x x x 625 P 5.

42 OWAcoustic premium Przykład OWAconstruct System S Wzór płyty Sternbild Sternbild Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 15 mm lub ok. 20 mm Kolor biały Odbicie światła ok. 88 (ISO , ISO 7724-) Izolacyjność akustyczna* od 1 db do 49 db Absorpcja dźwięku α w = 0,70 / NRC = 0,70 Odporność na wilgoć do 95 % RH Odporność ogniowa* do REI 180 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P 6.0

43 OWAcoustic premium Systemy Sternbild systemy z konstrukcją widoczną systemy z konstr. krytą/ częściowo krytą S 8 S /S cliq S bws S 6a/b/c S 12d (Unit) S 15b S 1 systemy Bandraster systemy kasetonowe/lamelowe systemy samonośne S 15 cliq/s 15a cliq (Frame) S 12 (Baffle) S 9a S 19 S 9b S 2a S 2b S 2p S 18p S 18d S 18k wymiar rastra wymiary w mm 00 x 00 12,5 x 12,5 600 x x 12,5 S a/s a cliq 600 x x x x x x x x x x 12, x 12, x 12, x 12, x17, x x x x x x x x Höhe 1250 x Höhe 1500 x Höhe S 1 montaż ścienny P 6.0

44 OWAcoustic premium Przykład OWAconstruct System S 18k Wzór płyty Futura Futura 60 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 15 mm lub ok. 20 mm Kolor biały Odbicie światła ok. 85 (ISO , ISO 7724-) Izolacyjność akustyczna* od 1 db do 49 db Absorpcja dźwięku α w = 0,70 / NRC = 0,70 Odporność na wilgoć do 90 % RH Odporność ogniowa* do REI 180 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P 7.0

45 S 18k OWAcoustic premium Futura 60 Systemy systemy z konstrukcją widoczną systemy Bandraster S /S cliq S 15 cliq/s 15a cliq S a/s a cliq wymiar rastra wymiary w mm 600 x x x x x x x x x 12, x 12, x 12, x 12, x x x x x x 1250 P 7.0

46 OWAcoustic premium Przykład OWAconstruct System S Wzór płyty Harmony Harmony 72 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 15 mm lub ok. 20 mm Kolor biały Odbicie światła ok. 86 (ISO , ISO 7724-) Izolacyjność akustyczna* od 1 db do 49 db Absorpcja dźwięku α w = 0,70 / NRC = 0,65 Odporność na wilgoć do 90 % RH Odporność ogniowa* do REI 180 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P 8.0

47 OWAcoustic premium Harmony 72 Systemy systemy z konstrukcją widoczną wymiar rastra wymiary w mm S 15 cliq/s 15a cliq systemy z konstr. krytą/częściowo krytą systemy Bandraster systemy samonośne S 6a/b/c S /S cliq S a/s a cliq S 1 S 15b S 9a S 9b S 18p S 18d 600 x x x x x x x x x x 12, x 12, x 12, x 12, x x x x x 400 P 8.0

48 OWAcoustic premium Przykład OWAconstruct System S 6a Wzór płyty Schlicht, Universal Schlicht 9 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość Kolor ok. 15 mm lub ok. 20 mm Odbicie światła ok. 91 (ISO , ISO 7724-) Izolacyjność akustyczna* Absorpcja dźwięku biały od 5 db do 49 db (wzór Schlicht) od 1 db do 49 db (wzór Universal) α w = 0,15 / NRC = 0,15 (wzór Schlicht) α w = 0,55 / NRC = 0,55 (wzór Universal) Odporność na wilgoć do 95 % RH Odporność ogniowa* do REI 180 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P 9.0

49 S 18k OWAcoustic premium Schlicht 9 Universal 65 Systemy systemy z konstrukcją widoczną systemy z konstrukcją widoczną S 15b systemy Bandraster S 18p systemy samonośne S 18d S /S cliq S a/s a cliq S 15 cliq/s 15a cliq S 1 S 9a S 9b S 6c wymiar rastra wymiary w mm 600 x x x x x x x x x x 12, x 12, x 12, x 12, x x x x x 400 P 9.0

50 OWAcoustic premium Przykład OWAconstruct System S 1 Wzór płyty Regularnie dziurkowane Regularnie dziurkowane 1 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 15 mm lub ok. 20 mm Kolor biały Odbicie światła ok. 84 (ISO , ISO 7724-) Izolacyjność akustyczna* od 1 db do 49 db Absorpcja dźwięku α w = 0,70 / NRC = 0,75 Odporność na wilgoć do 90 % RH Odporność ogniowa* dane na zapytanie * w zależności od systemu, stropu i innych zastosowanych elementów P 10.0

51 OWAcoustic premium Regularnie dziurkowane 1 Systemy systemy z konstrukcją widoczną systemy z konstr. krytą/ częściowo krytą S 15 cliq S / S cliq S 1 S 9a S 9b wymiar rastra wymiary w mm S a/ S a cliq 600 x x x x x x 12, x 12, x 12, x x x x 400 P 10.0

52 OWAcoustic premium Przykład OWAconstruct System S Wzór płyty Dziurkowanie rozproszone Dziurkowanie rozproszone 2 Materiał Fragment wzoru płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 15 mm lub ok. 20 mm Kolor biały Odbicie światła ok. 84 (ISO , ISO 7724-) Izolacyjność akustyczna* od 1 db do 49 db Absorpcja dźwięku α w = 0,55/NRC = 0,60 Odporność na wilgoć do 90 % RH Odporność ogniowa* na zapytanie * w zależności od systemu, stropu i innych zastosowanych elementów P 11.0

53 OWAcoustic premium Dziurkowanie rozproszone 2 Systemy systemy z konstrukcją widoczną systemy z konstrukcją krytą wymiar rastra wymiary w mm S /S cliq S 15 cliq S x x 625 P 11.0

54 OWAcoustic premium Przykład OWAconstruct System S OWAlux Wzór płyty OWAlux OWAlux szara biel 64/2 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 15 mm Kolor biały, srebrny, szara biel Odbicie światła na zapytanie Izolacyjność akustyczna* od 5 db do 49 db Absorpcja dźwięku α w = 0,15 / NRC = 0,15 Odporność na wilgoć do 95 % RH Odporność ogniowa* do REI 180 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P 12.0

55 OWAcoustic premium OWAlux szara biel 64/2 OWAlux srebrny 64/4 OWAlux biały A2-s,d0 wg EN /8 Systemy systemy z konstrukcją widoczną wymiar rastra wymiary w mm S 600 x x x x 625 P 12.0

56 OWAcoustic premium Przykład OWAconstruct System S Wzór płyty Molinari Molinari szary 74/5/0 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość Kolor Odbicie światła Izolacyjność akustyczna* ok. 15 mm żółty, szary na zapytanie od 5 db do 49 db (bez perforacji) od 1 db do 49 db (z perforacją) Absorpcja dźwięku α w = 0,15 (bez perforacji) / NRC = 0,15 α w = 0,65 (z perforacją) / NRC = 0,65 Odporność na wilgoć do 95 % RH Odporność ogniowa* do REI 180 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P 1.0

57 OWAcoustic premium Molinari szary 74/5/0 (bez perforacji) Molinari szary 74/5/N (z perforacją) Systemy wymiar rastra wymiary w mm systemy z konstrukcją widoczną S /S cliq S 15 cliq 600 x x 625 P 1.0

58 OWAcoustic premium Przykład OWAconstruct System S 14a (Stripe) Wzór płyty Stripe Długoszczelinowe 67 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 15 mm Kolor biały Odbicie światła ok. 84 (ISO , ISO 7724-) Izolacyjność akustyczna* 1 db Absorpcja dźwięku α w = 0,55 / NRC = 0,50 Odporność na wilgoć do 95 % RH Odporność ogniowa* na zapytanie * w zależności od systemu, stropu i innych zastosowanych elementów P 14.0

59 OWAcoustic premium Stripe Systemy Systemy z konstrukcją krytą/częściowo krytą wymiar rastra wymiary w mm S 14a (Stripe) 1200 x 00 P 14.0

60 OWAcoustic premium Przykład OWAconstruct System S Wzór płyty Quartett Quartett Sternbild Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość Kolor Odbicie światła Izolacyjność akustyczna* Absorpcja dźwięku Odporność na wilgoć ok. 15 mm biały ok (zależnie od wzoru), (ISO , ISO 7724-) od 1 db do 49 db (zależnie od wzoru) α w = 0,70 (wzór Harmony) więcej inform. na odwrocie do 95 % RH Odporność ogniowa brak * w zależności od systemu, stropu i innych zastosowanych elementów P 15.0

61 OWAcoustic premium Quartett Sternbild α w = 0,70 / NRC = 0,70 Quartett Futura 60 α w = 0,70 / NRC = 0,70 Quartett Cosmos 68/0 (bez perforacji) α w = 0,15 / NRC = 0,15 Systemy systemy z konstrukcją widoczną S 15a cliq wymiar rastra wymiary w mm S a/s a cliq 600 x x 625 P 15.0

62 OWAcoustic premium Przykład OWAconstruct System S 15a cliq Wzór płyty Forte Forte Schlicht 44 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 15 mm Kolor biały Odbicie światła ok. 91 (ISO , ISO 7724-) Izolacyjność akustyczna* 5 db Absorpcja dźwięku α w = 0,15 / NRC = 0,15 (Schlicht) α w = 0,15 / NRC = 0,15 (Cosmos/0) Odporność na wilgoć do 95 % RH Odporność ogniowa brak * w zależności od systemu, stropu i innych zastosowanych elementów P 16.0

63 OWAcoustic premium Forte Schlicht 44 Forte Cosmos 44/0 Systemy systemy z konstrukcją widoczną wymiar rastra wymiary w mm 600 x x 625 S 15a cliq P 16.0

64 OWAcoustic premium Przykład OWAconstruct System S 15a cliq Wzór płyty Excell 0 Excell 0 1/6 Materiał płyta mineralna Fragment wzoru Grubość Kolor Odbicie światła Izolacyjność akustyczna* Absorpcja dźwięku ok. 20 mm biały na zapytanie na zapytanie α w = 0,5 / NRC = 0,5 (z flizeliną) α w = 0,90 / NRC = 0,90 (z flizeliną + wełna) Odporność na wilgoć do 90 % RH Odporność ogniowa brak * w zależności od systemu, stropu i innych zastosowanych elementów P 17.0

65 OWAcoustic premium Excell 0 1/6 (z flizeliną) Excell 0 1/7 (z flizeliną) Systemy systemy z konstrukcją widoczną wymiar rastra wymiary w mm 600 x x 625 S 15 cliq wymiar rastra 625 mm Excell 1/8 Excell 1/7 Excell 1/6 A 51 60,1 75 B 6 74,1 89 C R wymiary w mm Excell 0 1/8 (bez flizeliny) R = promień (wewnętrzny) wymiar rastra 600 mm Excell 1/8 Excell 1/7 Excell 1/6 A 47 55,7 70 B 59 69,7 84 C R wymiary w mm A B C P 17.0

66 OWAcoustic premium Przykład OWAconstruct System S Wzór płyty Menuett Menuett 49 Materiał płyta mineralna Grubość ok. 16 mm Kolor lustro Odbicie światła na zapytanie Izolacyjność akustyczna* od 5 db do 49 db Absorpcja dźwięku α w = 0,10 Odporność na wilgoć do 95 % RH Odporność ogniowa brak * w zależności od systemu, stropu i innych zastosowanych elementów P 18.0

67 OWAcoustic premium Menuett 49 Systemy wymiar rastra wymiary w mm systemy z konstrukcją widoczną S /S cliq S 15 cliq 600 x x 625 P 18.0

68 OWAcoustic premium Przykład OWAconstruct System S e Wzór płyty AquaCosmos AquaCosmos /0 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 15 mm Kolor biały Odbicie światła ok. 84 (ISO , ISO 7724-) Izolacyjność akustyczna* od 1 db do 49 db Absorpcja dźwięku α w = 0,15 / NRC = 0,15 (bez perforacji) α w = 0,60 / NRC = 0,65 (z perforacją) Odporność na wilgoć do 100 % RH Odporność ogniowa* do REI 180 (EN ) * w zależności od systemu, stropu i innych zastosowanych elementów P 19.0

69 OWAcoustic premium AquaCosmos /0 (bez perforacji) AquaCosmos /N (z perforacją) Systemy Zastosowanie przebieralnie w ośrodkach sportowych, prysznice, sauny, baseny, laboratoria, duże kuchnie pomieszczenia o wysokiej wilgotności powietrza. Płyty sufitowe AquaCosmos, na bazie OWAcoustic premium, sprawdzają się na rynku europejskim od lat. Płyty te są odporne na działanie powietrza o wysokiej wilgotności, a jednocześnie spełniają wysokie wymagania aranżacyjne. Uwaga: w przypadku szczególnie trudnych warunków panujących w pomieszczeniu i możliwości tworzenia kondensatu na powierzchni płyt, zalecamy zastosowanie płyt metalowych o zamkniętej powierzchni z naszego programu OWAtecta. wymiar rastra wymiary w mm systemy z konstrukcją widoczną S e* 600 x x 625 *zastosowanie innych systemów tylko przy spełnieniu określonych warunków P 19.0

70 OWAcoustic smart Przykład OWAconstruct System S 15 cliq Wzór powierzchni Sandila Sandila 70/0 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 14 mm Kolor biały Odbicie światła ok. 87 (ISO , ISO 7724-) Izolacyjność akustyczna* 29 db Absorpcja dźwięku α w = 0,15 / NRC = 0,15 (bez perforacji) α w = 0,45 / NRC = 0,45 (z perforacją) Odporność na wilgoć do 90 % RH Odporność ogniowa* do REI 180 (EN ) * zależnie od sytemu, stropu i innych dodatkowo zastosowanych elementów S 1.0 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de

71 OWAcoustic smart Sandila 70/0 (bez perforacji) Sandila 70/0 (z perforacją) Systemy systemy z konstrukcją widoczną wymiar rastra wymiary w mm S /S cliq S a/s a cliq S 15 cliq 600 x x 625 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de S 1.0

72 OWAcoustic smart Przykład OWAconstruct System S Wzór powierzchni Finetta Finetta 62 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 14 mm Kolor biały Odbicie światła ok. 88 (ISO , ISO 7724-) Izolacyjność akustyczna* 29 db Absorpcja dźwięku α w = 0,60 / NRC = 0,55 Odporność na wilgoć do 90 % RH Odporność ogniowa* do REI 180 (EN ) * zależnie od sytemu, stropu i innych dodatkowo zastosowanych elementów S 2.0 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de

73 OWAcoustic smart Finetta 62 Systemy systemy z konstrukcją widoczną wymiar rastra wymiary w mm S /S cliq S a/s a cliq S 15 cliq 600 x x 625 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de S 2.0

74 OWAcoustic smart Przykład OWAconstruct System S 15 cliq Wzór powierzchni Sternbild Sternbild Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 14 mm Kolor biały Odbicie światła ok. 88 (ISO , ISO 7724-) Izolacyjność akustyczna* 29 db Absorpcja dźwięku α w = 0,60 / NRC = 0,60 Odporność na wilgoć do 90 % RH Odporność ogniowa* do REI 180 (EN ) * zależnie od sytemu, stropu i innych dodatkowo zastosowanych elementów S.0 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de

75 OWAcoustic smart Sternbild Systemy systemy z konstrukcją widoczną wymiar rastra wymiary w mm S /S cliq S a/s a cliq S 15 cliq 600 x x 625 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de S.0

76 OWAcoustic smart Przykład OWAconstruct System S Wzór powierzchni Harmony Harmony 72 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 14 mm Kolor biały Odbicie światła ok. 86 (ISO , ISO 7724-) Izolacyjność akustyczna* 29 db Absorpcja dźwięku α w = 0,60 / NRC = 0,65 Odporność na wilgoć do 90 % RH Odporność ogniowa* do REI 180 (EN ) * zależnie od sytemu, stropu i innych dodatkowo zastosowanych elementów S 4.0 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de

77 OWAcoustic smart Harmony 72 Systemy systemy z konstrukcją widoczną wymiar rastra wymiary w mm S /S cliq S a/s a cliq S 15 cliq 600 x x 625 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de S 4.0

78 OWAcoustic smart Przykład OWAconstruct System S 15 cliq Wzór powierzchni Futura Futura 60 Materiał płyta mineralna Klasa materiału budowlanego A2-s1,d0 wg EN Grubość ok. 14 mm Kolor biały Odbicie światła ok. 85 (ISO , ISO 7724-) Izolacyjność akustyczna* 29 db Absorpcja dźwięku α w = 0,60 / NRC = 0,65 Odporność na wilgoć do 90 % RH Odporność ogniowa* do REI 180 (EN ) * zależnie od sytemu, stropu i innych dodatkowo zastosowanych elementów S 5.0 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de

79 OWAcoustic smart Futura 60 Systemy systemy z konstrukcją widoczną wymiar rastra wymiary w mm S /S cliq S a/s a cliq S 15 cliq 600 x x 625 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de S 5.0

80 OWA deco Przykład OWAconstruct System S Wzór powierzchni Comet Materiał płyta mineralna Klasa materiału budowlanego B-s1,d0 według EN Grubość ok. 12 mm Kolor biały Odbicie światła ok. 86 (ISO , ISO 7724-) Izolacyjność akustyczna* na zapytanie Absorpcja dźwięku α w = 0,65 / NRC = 0,65 Odporność na wilgoć do 70 % RH Odporność ogniowa * zależnie od sytemu, stropu i innych dodatkowo zastosowanych elementów D 1.0 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de

81 OWA deco Comet Systemy wymiary rastra wymiary w mm systemy z konstrukcją widoczną S /S cliq S 15 cliq 600 x x 625 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de D 1.0

82 OWA deco Przykład OWAconstruct System S Wzór powierzchni Sirius Materiał płyta mineralna Klasa materiału budowlanego B-s1,d0 według EN Grubość ok. 12 mm Kolor biały Odbicie światła ok. 89 (ISO , ISO 7724-) Izolacyjność akustyczna* na zapytanie Absorpcja dźwięku* α w = 0,50 / NRC = 0,50 Odporność na wilgoć do 70 % RH Odporność ogniowa * zależnie od sytemu, stropu i innych dodatkowo zastosowanych elementów D 2.0 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de

83 OWA deco Sirius Systemy wymiary rastra wymiary w mm systemy z konstrukcją widoczną S /S cliq S 15 cliq 600 x x 625 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de D 2.0

84 OWA deco Przykład OWAconstruct System S Wzór powierzchni Taurus Materiał płyta mineralna Klasa materiału budowlanego B-s1,d0 według EN Grubość ok. 12 mm Kolor biały Odbicie światła ok. 85 (ISO , ISO 7724-) Izolacyjność akustyczna* na zapytanie Absorpcja dźwięku* α w = 0,65 / NRC = 0,65 Odporność na wilgoć do 70 % RH Odporność ogniowa * zależnie od sytemu, stropu i innych dodatkowo zastosowanych elementów D.0 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de

85 OWA deco Taurus Systemy wymiary rastra wymiary w mm systemy z konstrukcją widoczną S /S cliq S 15 cliq 600 x x 625 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de D.0

86 OWA deco Przykład OWAconstruct System S Wzór powierzchni Tacla/O Materiał płyta mineralna Klasa materiału budowlanego B-s1,d0 według EN Grubość ok. 12 mm Kolor biały Odbicie światła ok. 87 (ISO , ISO 7724-) Izolacyjność akustyczna* na zapytanie Absorpcja dźwięku* α w = 0,15 / NRC = 0,15 Odporność na wilgoć do 70 % RH Odporność ogniowa F 0 * zależnie od sytemu, stropu i innych dodatkowo zastosowanych elementów D 4.0 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de

87 OWA deco Tacla/O (bez igłowania) Systemy systemy z konstrukcją widoczną Tacla/N (z igłowaniem) na zapytanie wymiary rastra wymiary w mm S /S cliq S 15 cliq 600 x x 625 Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 6916 Amorbach Tel.: Fax: info@owa.de D 4.0

88 OWAconstruct Kształtowanie sufitów z systemem OWAconstruct Na kolejnych stronach OWAconstruct znajdą Państwo najróżniejsze warianty systemów i części wyposażenia, które w połączeniu z płytami OWAcoustic pozwalają stworzyć ciekawe rozwiązania. Wybór systemu ma znaczny wpływ na wygląd sufitu, tym samym system stanowi istotny element aranżacyjny. Możecie Państwo wybierać np. między systemem z konstrukcją widoczną, (częściowo widoczną) i krytą, które dzielą się dalej na najróżniejsze typy. Te z kolei można ze sobą łączyć i dodatkowo zastosować elementy wbudowane, jak lampy, elementy klimatyzacyjne itd. Jak dalece Państwa wyobrażenia można pod względem technicznym zrealizować, dowiecie się na kolejnych stronach lub możecie do nas po prostu zadzwonić. Chętnie służymy radą. Doświadczenie w dziedzinie sufitow którego nikt nam nie odbierze Ponad 50-letnie doświadczenie w dziedzinie sufitów to podstawa wysokiej jakości i bezpieczeństwa funkcjonalnego naszych produktów. To samo dotyczy naszych systemów podwieszenia i montażu. W skład naszego programu OWAconstruct wchodzi ponad 7000 elementów konstrukcyjnych, które w każdej sytuacji montażowej zapewnią szybkie i ekonomiczne rozwiązanie. Poza tym dysponujemy szeroką ofertą elementów konstrukcyjnych i akcesoriów takich jak np. profile barwne, listwy galerii, dźwigary nośne, lampy czy urządzenia klimatyzacyjne. Dysponujemy odpowiednimi rozwiązaniami także na nietypowe sytuacje Czekamy na Państwa kontakt. Wybierając system OWAconstruct wybierasz pewność i bezpieczeństwo Nasze systemy podwieszenia i montażu gwarantują Państwu niezawodnosć i bezpieczeństwo. Dysponujemy odpowiednimi atestami i raportami z badań zarówno na same systemy montażu, jak i atestami ogniowymi na konstrukcję w połączeniu z płytami z wełny mineralnej OWAcoustic. C 1.0
