1 Rev. Date: Description 01 09/2015 Page:01 New Revision Page:26 New picture built-in dishwasher Page:34 Additional picture for discharge Page:35 Additional picture for discharge Page:38 New picture for KiteC Page:40 User interface Tucan cancelled Page:40 New user interface CrissCross Page:41 New user interface Jackdaw and Budgie 02 05/2016 Page:02 Spare part no. USB cancelled Page:11 New main electronics EWX14 Page:16 New main electronics EDR14 Page:17 New main electronics EDR16 Page:18 New picture for EDW500 Page:37 New picture for plug connection Page:38 New user interface VCU+ Page:41 New picture for Kingfisher ESSE-N, BRE

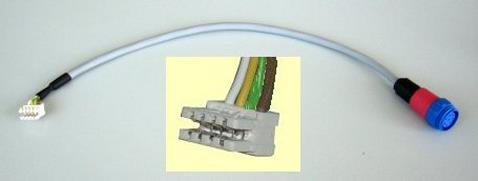

2 Sidekick PC - Przewodnik łączówek interfejsu AMI Użycie właściwyck kabli do podłączenia elektroniki Version 3 USB Modul, Interface AMI v3.0 ref /2 EDGE RAST-5 ref /6 JST NVR04 ref /0 ref /8 ref /4 Service Kit ref /4 JST XA ref /2 Łącznik ref /0 MACS ref /6 ESSE-N, BRE

3 Sidekick PC - Przewodnik łączówek interfejsu AMI Użycie właściwyck kabli do podłączenia elektroniki Version 1 Version 2 EDGE RAST-5 ref /6 JST NVR04 ref /0 ref /8 ref /8 ref /4 JST XA ref /2 MACS ref /6 ESSE-N, BRE

4 Usunięcie nosków kodujących z wtyczek W wielu przypadkach w obudowie jest za mało miejsca do podłączenia kabla. Dlatego zaleca się usunąć występy kodujące na wtyczkach i zatrzaski, jak na zdjęciach ponizej ESSE-N, BRE

5 ESD = Electro Static Discharge UWAGA! Obecnie serwis otrzymuje coraz więcej elektronik bez obudowy. Bardzo ważne jest by obchodzić się z nimi ostrożnie, przestrzegając zasad ESD (Electronic Static Discharge) - wyładowania elektrostatyczne. Patrz biuletyn ESD PREVENTION PL! Aby zapobiec wyładowaniom statycznym najważniejsze jest używanie maty antystatycznej. Osoba pracująca przy macie antystatycznej musi być uziemiona! Kod zestawu antystatycznego /4! ESSE-N, BRE

6 Podłączenia elektronik pralek EWM1000 EDGE RAST-5 EWM1000+ EWM2000 EVO / NEW EWM3000 NEW EDGE RAST-5 ESSE-N, BRE

7 Podłączenia elektronik pralek ENV06 EWM1100 ENV06 EWM2100 ENV06 EWM2500 ENV06 EWM3500 JST NVR04 ESSE-N, BRE

8 Podłączenia elektronik pralek EWM09 Porcia EDGE RAST-5 EWM09 Rayong EDGE RAST-5 ESSE-N, BRE

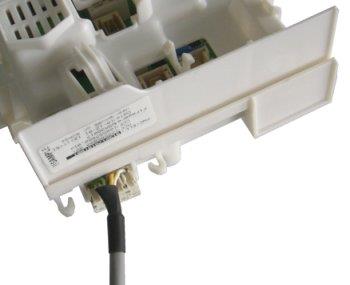

9 Podłączenia elektronik pralek Project: New Collection, Inspiration EWM10 Ładowane od przodu EDGE RAST-5 Project: New Collection, Inspiration EWM10 Ładowane od góry EDGE RAST-5 ESSE-N, BRE

10 Podłączenia elektronik pralek EWX11 Ładowane od przodu EDGE RAST-5 EWX11 Ładowane od góry EDGE RAST-5 ESSE-N, BRE

11 Podłączenia elektronik pralek EWX13 Ładowane od przodu, Ładowane od góry EDGE RAST-5 EWX14 Ładowane od przodu, Ładowane od góry EDGE RAST-5 ESSE-N, BRE

12 Podłączanie do modułu pralko-suszarki EWD10 EWX11 EDGE RAST-5 ESSE-N, BRE

13 Podłączenia elektronik suszarek EDR1000 EDGE RAST-5 EDR2000 EDR2000 EVO EDGE RAST-5 ESSE-N, BRE

14 Podłączenia elektronik suszarek ENV06 EDR2000 JST NVR04 ESSE-N, BRE

15 Podłączenia elektronik suszarek Project: Sahara EDR10 EDGE RAST-5 ESSE-N, BRE

16 Podłączenia elektronik suszarek Project: Sahara EDR12 EDGE RAST-5 Projekt: One EDR14 EDGE RAST-5 ESSE-N, BRE

17 Podłączenia elektronik suszarek Project: One EDR16 EDGE RAST-5 ESSE-N, BRE

18 Podłączenia elektronik zmywarek DIVA1 EDW5xx DIVA1 EDW500 DIVA1 EDW503 ESSE-N, BRE

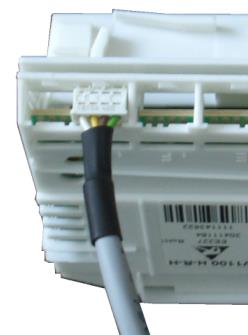

19 Podłączenia elektronik zmywarek DIVA1 EDW1003 DIVA1 EDW1xxx DIVA1 EDW1100 DIVA1 EDW1110 ESSE-N, BRE

20 Podłączenia elektronik zmywarek DIVA1 EDW1500 DIVA1 EDW1503 ESSE-N, BRE

21 Podłączenia elektronik zmywarek DIVA1 EDW1510 ESSE-N, BRE

22 Podłączenia elektronik zmywarek Uwaga! zamontowana w zmywarce Łącznik + NTC, czujnik zabrudzenia DAAS EDW1xxx EDW1003 EDW1100 EDW1500 EDW1503 EDW1510 EDW750 Wyjąć z modułu wtyczkę z 4 lub 8 przewodami i w to miejsce podłączyć 8pinową wtyczkę łącznika. 8 pinową wtyczkę podłączyć do gniazda łącznika. Wpiąć kabel EDGE RAST 2,5 czarny w gniazdo łącznika. ESSE-N, BRE

23 Podłączenia elektronik zmywarek DIVA1 EDW2xxx DIVA1 EDW2000 DIVA2 EDW750 Łącznik + ESSE-N, BRE

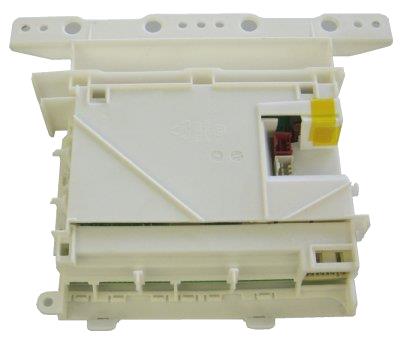

24 Podłączenia elektronik zmywarek DIVA2 EDW1750 DIVA2 EDW1xxx-2G ESSE-N, BRE

25 Podłączenia elektronik zmywarek DIVA2 EDW3000 Dorotea 60cm PB100 Domodossola 45cm PB100 ESSE-N, BRE

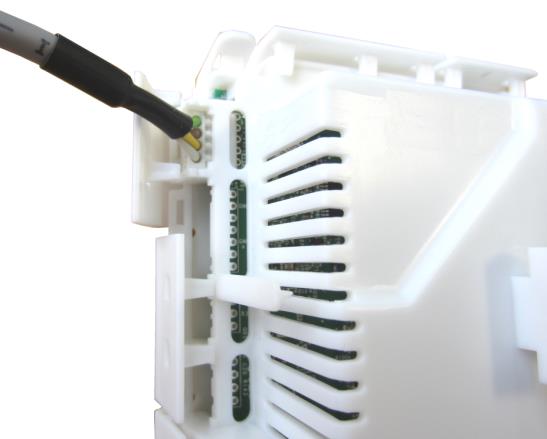

26 Podłączenia elektronik zmywarek Dorotea 60cm PB200 Domodossola 45cm PB200 Dorotea 60cm PB300 Domodossola 45cm PB300 ESSE-N, BRE

27 Podłączenia elektronik zmywarek Dorotea 60cm PB100, PB200, PB300 Od września 2015 zmywarki do zabudowy z Solaro ( ZM ) z numerem seryjnym 536 xxx xx mają dodatkowe złącze do Sidekicka - z przodu po lewej za cokołem. Nie ma konieczności wyjmowania zmywarki z zabudowy. * Zdemontować cokół * Złącze znajduje się na lewej stronie zmiękczacza. ESSE-N, BRE

28 Podłączenia elektronik chłodnictwa ERF2001 ERF Generation JST XA ESSE-N, BRE

29 Podłączenia elektronik chłodnictwa ERF2501 JST XA ERF2002 JST XA ESSE-N, BRE

30 Podłączenia elektronik chłodnictwa ERF2003 JST XA ERF501L JST XA ESSE-N, BRE

31 Podłączenia elektronik chłodnictwa ERF502L JST XA ESSE-N, BRE

32 Podłączenie do piekarników i elektronik piekarników Kuchnie, piekarniki! UWAGA! Project: Apollo 60cm Project: Ariane 45cm Dotyczy wszystkich piekarników z interfejsem PC III! Nie można skonfigurować interfejsu PC III Sidekickiem. Z magazynu dostajecie skonfigurowaną część zamienną. ESSE-N, BRE

33 Podłączenie do piekarników i elektronik piekarników Kuchnie, piekarniki Project: Apollo, Sputnik 60cm Project: Ariane, Opole 45cm MACS Piekarnik dla Szwajcarii z drzwiami serwisowymi. 60cm 45cm Opole ESSE-N, BRE

34 Podłączenie do piekarników i elektronik piekarników Kuchnie, piekarniki Project: Apollo, Sputnik 60cm Project: Ariane, Opole 45cm MACS Piekarnik bez drzwi serwisowych. Podłączenie z tyłu. Kuchnie, piekarniki Project: Schwanden 38cm MACS Podłączenie z prawej strony ESSE-N, BRE

35 Podłączenie do piekarników i elektronik piekarników Moduł użytkownika Vision Cooking Update (VCU) MACS Na przykład: Konfiguracja możliwa, nowe oprogramowanie ( z RAM-Loaderem ) Nieskonfigurowaa, czysta płyta Skonfigurowana Uwaga! Przy programowaniu elektroniki dotknij palcem złącza do programowania na ca. 5s. Jak na wyświetlaczu ukaże się F239 zacznij konfigurację! Konfiguracja niemożliwa, stare oprogramowanie ( bez RAM-Loadera ) ESSE-N, BRE

36 Podłączenie do piekarników i elektronik piekarników Moduł użytkownika Omega MACS Na przykład: Konfiguracja możliwa, nowe oprogramowanie ( z RAM-Loaderem ) Nieskonfigurowaa, czysta płyta Skonfigurowana Uwaga! Przy programowaniu elektroniki dotknij palcem złącza do programowania na ca. 5s. Jak na wyświetlaczu ukaże się F239 zacznij konfigurację! Konfiguracja niemożliwa, stare oprogramowanie ( bez RAM-Loadera ) ESSE-N, BRE

37 Podłączenie do piekarników i elektronik piekarników Moduł użytkownika Hexagon MACS Właściwe podłączenie wtyczki! Złe podłączenie wtyczki! Na przykład: Konfiguracja możliwa, nowe oprogramowanie ( z RAM-Loaderem ) Nieskonfigurowaa, czysta płyta Skonfigurowana Podłączenie Konfiguracja niemożliwa, stare oprogramowanie ( bez RAM-Loadera ) Podłączenie ESSE-N, BRE

38 Podłączenie do piekarników i elektronik piekarników Moduł użytkownika Vision Cooking Update + (VCU+) MACS Nieskonfigurowaa, czysta płyta Skonfigurowana Uwaga! Przy programowaniu elektroniki dotknij palcem złącza do programowania na ca. 5s. Jak na wyświetlaczu ukaże się F239 zacznij konfigurację! ESSE-N, BRE

39 Podłączanie do modułu płyty do gotowania Moduł użytkownika! UWAGA! Project: HalfKitten Dotyczy wszystkich modułu płyty z interfejsem PC III! Nie można skonfigurować interfejsu PC III Sidekickiem. Z magazynu dostajecie skonfigurowaną część zamienną. ESSE-N, BRE

40 Podłączanie do modułu płyty do gotowania Moduł użytkownika Raven MACS Moduł użytkownika Kite C MACS ESSE-N, BRE

41 Podłączanie do modułu płyty do gotowania Moduł użytkownika Kingfisher MACS Moduł użytkownika FalconQC MACS ESSE-N, BRE

42 Podłączanie do modułu płyty do gotowania Moduł użytkownika Pelican MACS Moduł użytkownika CrissCross MACS ESSE-N, BRE

43 Podłączanie do modułu płyty do gotowania Moduł użytkownika Jackdaw MACS Moduł użytkownika Budgie MACS ESSE-N, BRE
