1 VLT AQUA Drive i sterowanie aplikacjami wodno-ściekowymi jest dziecinnie proste

2

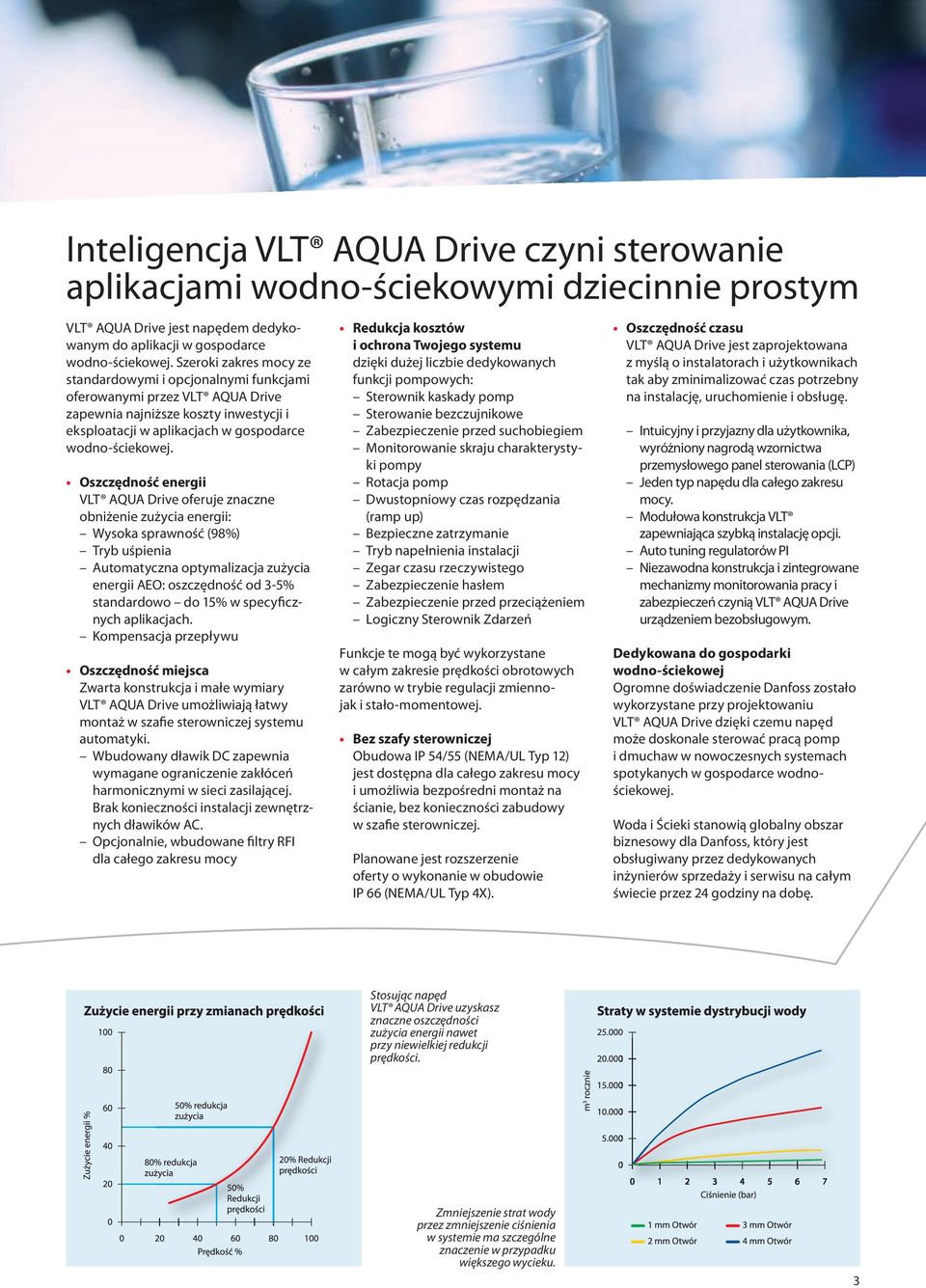

3 Inteligencja VLT AQUA Drive czyni sterowanie aplikacjami wodno-ściekowymi dziecinnie prostym VLT AQUA Drive jest napędem dedykowanym do aplikacji w gospodarce wodno-ściekowej. Szeroki zakres mocy ze standardowymi i opcjonalnymi funkcjami oferowanymi przez VLT AQUA Drive zapewnia najniższe koszty inwestycji i eksploatacji w aplikacjach w gospodarce wodno-ściekowej. Oszczędność energii VLT AQUA Drive oferuje znaczne obniżenie zużycia energii: Wysoka sprawność (98%) Tryb uśpienia Automatyczna optymalizacja zużycia energii AEO: oszczędność od 3-5% standardowo do 15% w specyficznych aplikacjach. Kompensacja przepływu Oszczędność miejsca Zwarta konstrukcja i małe wymiary VLT AQUA Drive umożliwiają łatwy montaż w szafie sterowniczej systemu automatyki. Wbudowany dławik DC zapewnia wymagane ograniczenie zakłóceń harmonicznymi w sieci zasilającej. Brak konieczności instalacji zewnętrznych dławików AC. Opcjonalnie, wbudowane filtry RFI dla całego zakresu mocy Redukcja kosztów i ochrona Twojego systemu dzięki dużej liczbie dedykowanych funkcji pompowych: Sterownik kaskady pomp Sterowanie bezczujnikowe Zabezpieczenie przed suchobiegiem Monitorowanie skraju charakterystyki pompy Rotacja pomp Dwustopniowy czas rozpędzania (ramp up) Bezpieczne zatrzymanie Tryb napełnienia instalacji Zegar czasu rzeczywistego Zabezpieczenie hasłem Zabezpieczenie przed przeciążeniem Logiczny Sterownik Zdarzeń Funkcje te mogą być wykorzystane w całym zakresie prędkości obrotowych zarówno w trybie regulacji zmiennojak i stało-momentowej. Bez szafy sterowniczej Obudowa IP 54/55 (NEMA/UL Typ 12) jest dostępna dla całego zakresu mocy i umożliwia bezpośredni montaż na ścianie, bez konieczności zabudowy w szafie sterowniczej. Planowane jest rozszerzenie oferty o wykonanie w obudowie IP 66 (NEMA/UL Typ 4X). Oszczędność czasu VLT AQUA Drive jest zaprojektowana z myślą o instalatorach i użytkownikach tak aby zminimalizować czas potrzebny na instalację, uruchomienie i obsługę. Intuicyjny i przyjazny dla użytkownika, wyróżniony nagrodą wzornictwa przemysłowego panel sterowania (LCP) Jeden typ napędu dla całego zakresu mocy. Modułowa konstrukcja VLT zapewniająca szybką instalację opcji. Auto tuning regulatorów PI Niezawodna konstrukcja i zintegrowane mechanizmy monitorowania pracy i zabezpieczeń czynią VLT AQUA Drive urządzeniem bezobsługowym. Dedykowana do gospodarki wodno-ściekowej Ogromne doświadczenie Danfoss zostało wykorzystane przy projektowaniu VLT AQUA Drive dzięki czemu napęd może doskonale sterować pracą pomp i dmuchaw w nowoczesnych systemach spotykanych w gospodarce wodnościekowej. Woda i Ścieki stanowią globalny obszar biznesowy dla Danfoss, który jest obsługiwany przez dedykowanych inżynierów sprzedaży i serwisu na całym świecie przez 24 godziny na dobę. Stosując napęd VLT AQUA Drive uzyskasz znaczne oszczędności zużycia energii nawet przy niewielkiej redukcji prędkości. Zmniejszenie strat wody przez zmniejszenie ciśnienia w systemie ma szczególne znaczenie w przypadku większego wycieku.

4 Dedykowana do pomp i dmuchaw Lepsza jakość wody i znaczne oszczędności zużycia energii mogą być osiągnięte w każdej aplikacji wodno-ściekowej z nową przetwornicą częstotliwości VLT AQUA Drive. Systemy zaopatrzenia w wodę, stacje uzdatniania wody, systemy dystrybucji wody, regulacja ciśnienia i poziomu, oczyszczalnie ścieków, nawadnianie -nazwij potrzebę, my nazwiemy rozwiązanie VLT AQUA Drive. 4

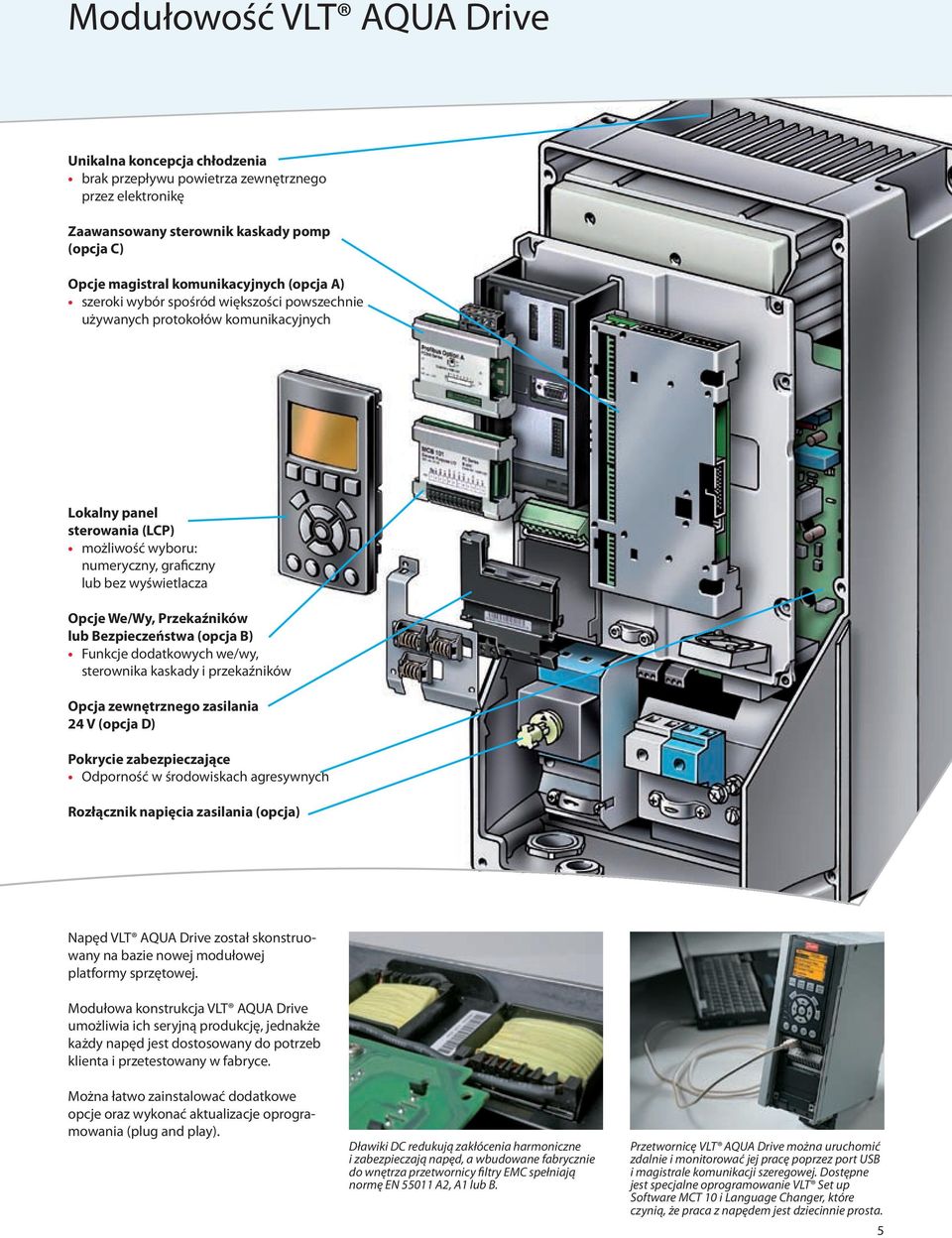

5 Modułowość VLT AQUA Drive Unikalna koncepcja chłodzenia brak przepływu powietrza zewnętrznego przez elektronikę Zaawansowany sterownik kaskady pomp (opcja C) Opcje magistral komunikacyjnych (opcja A) szeroki wybór spośród większości powszechnie używanych protokołów komunikacyjnych Lokalny panel sterowania (LCP) możliwość wyboru: numeryczny, graficzny lub bez wyświetlacza Opcje We/Wy, Przekaźników lub Bezpieczeństwa (opcja B) Funkcje dodatkowych we/wy, sterownika kaskady i przekaźników Opcja zewnętrznego zasilania 24 V (opcja D) Pokrycie zabezpieczające Odporność w środowiskach agresywnych Rozłącznik napięcia zasilania (opcja) Napęd VLT AQUA Drive został skonstruowany na bazie nowej modułowej platformy sprzętowej. Modułowa konstrukcja VLT AQUA Drive umożliwia ich seryjną produkcję, jednakże każdy napęd jest dostosowany do potrzeb klienta i przetestowany w fabryce. Można łatwo zainstalować dodatkowe opcje oraz wykonać aktualizacje oprogramowania (plug and play). Dławiki DC redukują zakłócenia harmoniczne i zabezpieczają napęd, a wbudowane fabrycznie do wnętrza przetwornicy filtry EMC spełniają normę EN A2, A1 lub B. Przetwornicę VLT AQUA Drive można uruchomić zdalnie i monitorować jej pracę poprzez port USB i magistrale komunikacji szeregowej. Dostępne jest specjalne oprogramowanie VLT Set up Software MCT 10 i Language Changer, które czynią, że praca z napędem jest dziecinnie prosta. 5

6 Stacje uzdatniania wody i oczyszczalnie ścieków Przetwornice częstotliwości VLT AQUA Drive poprawiając proces sterowania pozwalają na zmniejszenie zużycia energii elektrycznej Instalacje do odsalania wody Instalacje do odsalania wody morskiej dostarczają czystą wodę do picia. W procesie wykorzystuje się pompy wysokiego ciśnienia, które muszą być precyzyjnie sterowane. Z wbudowanym regulatorem PID, przetwornica VLT AQUA Drive zapewnia niezawodną i dokładną regulację ciśnienia z maksymalną efektywnością. Pompy wody gruntowej Pompy głębinowe w głębokich studniach muszą mieć możliwość szybkiego startu, precyzyjnej regulacji i zabezpieczenia przed suchobiegiem. Wbudowane zabezpieczenie przed suchobiegiem i funkcja dwustopniowego ramp-up czynią napęd VLT AQUA Drive idealnym w tego typu aplikacjach. Oczyszczalnie ścieków Fluktuacje w przepływie mogą zakłócić proces i prowadzić w efekcie do zwiększenia kosztów, zwiększenia zużycia urządzeń wskutek większej liczby startów i zatrzymań oraz pogarszania jakości ścieków. Stosując VLT AQUA Drive do napędu pomp, dmuchaw i innych urządzeń zapewniamy utrzymanie procesu w równowadze i znaczne oszczędności w zużyciu energii. 6

7 Systemy nawadniania W nawadnianiu duży nacisk kładzie się dzisiaj na efektywność i oszczędności energii systemu zaopatrzenia w wodę. Precyzyjna regulacja ciśnienia jest wymagana. Przetwornica VLT AQUA Drive oferuje specjalne funkcje napełniania rurociągu, które eliminują uderzenia hydrauliczne wody i redukują wycieki przy napełnianiu pustego rurociągu. Rozprowadzanie wody Pompy podnoszenia ciśnienia z precyzyjną regulacją zapewniają zmniejszenie wycieków wody i redukcję zużycia energii. Kosztowne wieże ciśnień mogą zostać wyeliminowane.

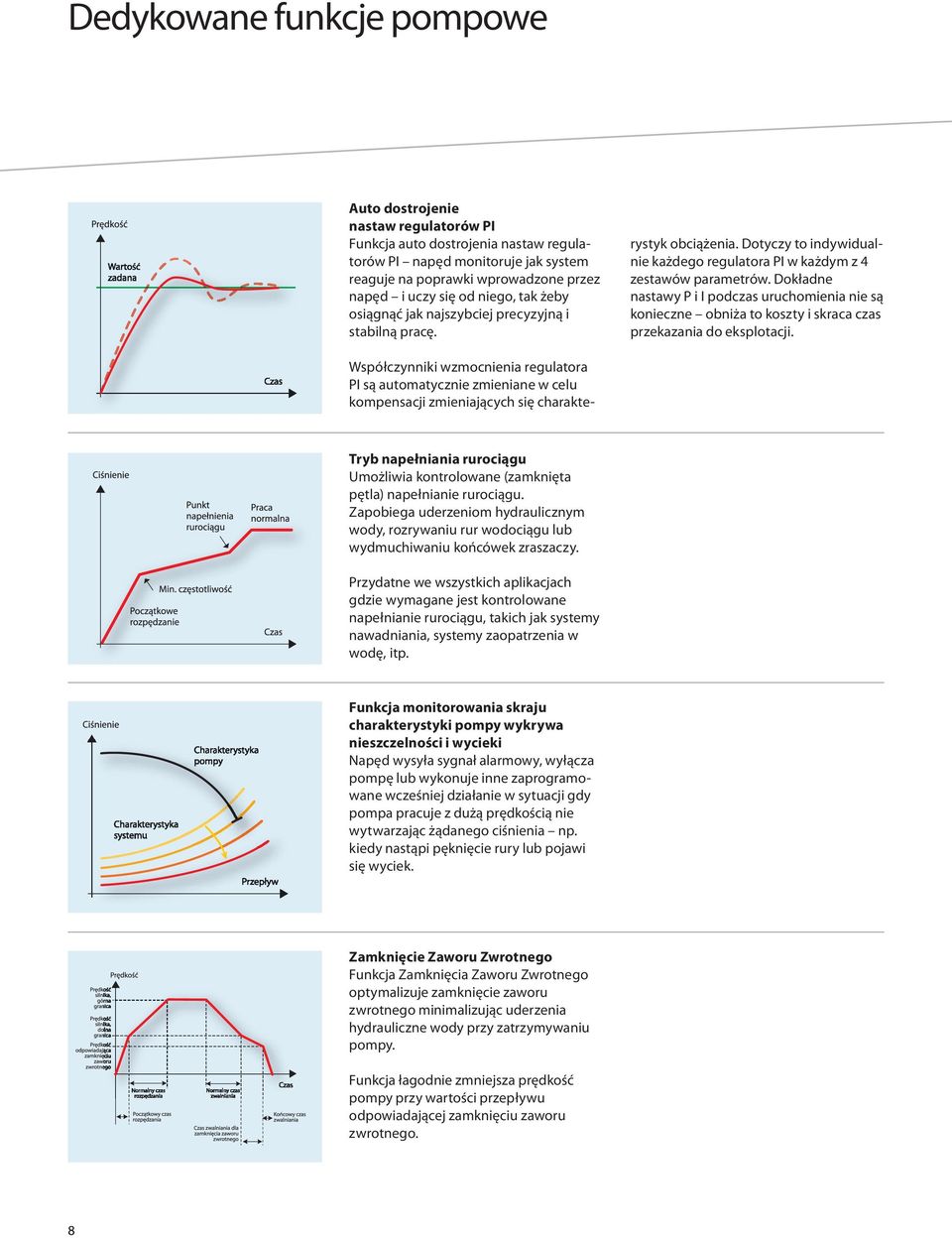

8 Dedykowane funkcje pompowe Auto dostrojenie nastaw regulatorów PI Funkcja auto dostrojenia nastaw regulatorów PI napęd monitoruje jak system reaguje na poprawki wprowadzone przez napęd i uczy się od niego, tak żeby osiągnąć jak najszybciej precyzyjną i stabilną pracę. Współczynniki wzmocnienia regulatora PI są automatycznie zmieniane w celu kompensacji zmieniających się charakte- Tryb napełniania rurociągu Umożliwia kontrolowane (zamknięta pętla) napełnianie rurociągu. Zapobiega uderzeniom hydraulicznym wody, rozrywaniu rur wodociągu lub wydmuchiwaniu końcówek zraszaczy. Przydatne we wszystkich aplikacjach gdzie wymagane jest kontrolowane napełnianie rurociągu, takich jak systemy nawadniania, systemy zaopatrzenia w wodę, itp. Funkcja monitorowania skraju charakterystyki pompy wykrywa nieszczelności i wycieki Napęd wysyła sygnał alarmowy, wyłącza pompę lub wykonuje inne zaprogramowane wcześniej działanie w sytuacji gdy pompa pracuje z dużą prędkością nie wytwarzając żądanego ciśnienia np. kiedy nastąpi pęknięcie rury lub pojawi się wyciek. Zamknięcie Zaworu Zwrotnego Funkcja Zamknięcia Zaworu Zwrotnego optymalizuje zamknięcie zaworu zwrotnego minimalizując uderzenia hydrauliczne wody przy zatrzymywaniu pompy. Funkcja łagodnie zmniejsza prędkość pompy przy wartości przepływu odpowiadającej zamknięciu zaworu zwrotnego. rystyk obciążenia. Dotyczy to indywidualnie każdego regulatora PI w każdym z 4 zestawów parametrów. Dokładne nastawy P i I podczas uruchomienia nie są konieczne obniża to koszty i skraca czas przekazania do eksplotacji.

9 Zabezpieczenie przed suchobiegiem zmniejsza koszty obsługi Przetwornica VLT AQUA Drive stale monitoruje warunki pracy pompy, na podstawie wewnętrznych pomiarów częstotliwości/mocy. W przypadku zbyt małego poboru mocy wskazującego na brak lub mały przepływ przetwornica VLT AQUA Drive się zatrzyma. Tryb uśpienia Tryb uśpienia zmniejsza zużycie pompy i energii do absolutnego minimum. W sytuacji kiedy przepływ jest mały, po chwilowym zwiększeniu ciśnienia pompa zatrzymuje się. Monitorując ciśnienie, napęd VLT AQUA Drive uruchamia pompę automatycznie gdy ciśnienie spada poniżej dolnego wymaganego poziomu. Kompensacja przepływu Funkcja kompensacji przepływu w przetwornicy VLT AQUA Drive wykorzystuje zjawisko zmniejszania się oporu hydraulicznego wraz ze zmniejszaniem się przepływu. Wartość zadana ciśnienia jest odpowiednio zmniejszana co w efekcie prowadzi do oszczędności zużycia energii. Początkowy/Końcowy Ramp Funkcja rampu początkowego zapewnia szybkie przyspieszenie pompy do prędkości minimalnej. Zapobiega to uszkodzeniom łożysk oporowych. Funkcja rampu końcowego zapewnia szybkie zatrzymanie pompy od prędkości minimalnej. Bezczujnikowa regulacja ciśnienia lub przepływu Bezczujnikowa regulacja ciśnienia lub przepływu jest opatentowana cechą przetwornicy VLT, która umożliwia producentom pomp utrzymywać stałe ciśnienie lub przepływ bez użycia czujników. Koszty zakupu przetwornika ciśnienia lub przepływu oraz czas potrzebny na okablowanie są wyeliminowane. Niezawodność systemu jest również poprawiona, ponieważ dodatkowe urządzenia i ich podłączenia, które mogą powodować wadliwe działanie są wyeliminowane. Wyświetlanie czasu zwrotu inwestycji Jednym z ważniejszych powodów na zastosowanie przetwornicy VLT jest bardzo krótki czas zwrotu inwestycji wskutek znacznych oszczędności energii. Przetwornica VLT AQUA Drive posiada unikalną cechę, która w sposób ciągły pokazuje pozostały czas do zwrotu inwestycji. Rotacja silników Ta wbudowana logiczna funkcja zapewnia rotację pomiędzy dwoma pompami w aplikacjach z pompą pracującą/rezerwową. Uruchamianie pompy rezerwowej zapobiega jej zastaniu. Wewnętrzny licznik zapewnia równomierne zużycie pomp.

10 Oczyszczalnia Ścieków w Atenach, Grecja Przetwornice VLT o mocy do 315 kw obsługują ścieki pochodzące od 5 milionów osób w Atenach. Przetwornice VLT pozwalają oszczędzić ok. 25% energii. Oczyszczalnia ścieków Psyttalia oczyszcza dziennie m 3 ścieków i ma nominalną dzienną wydajność m 3. 10

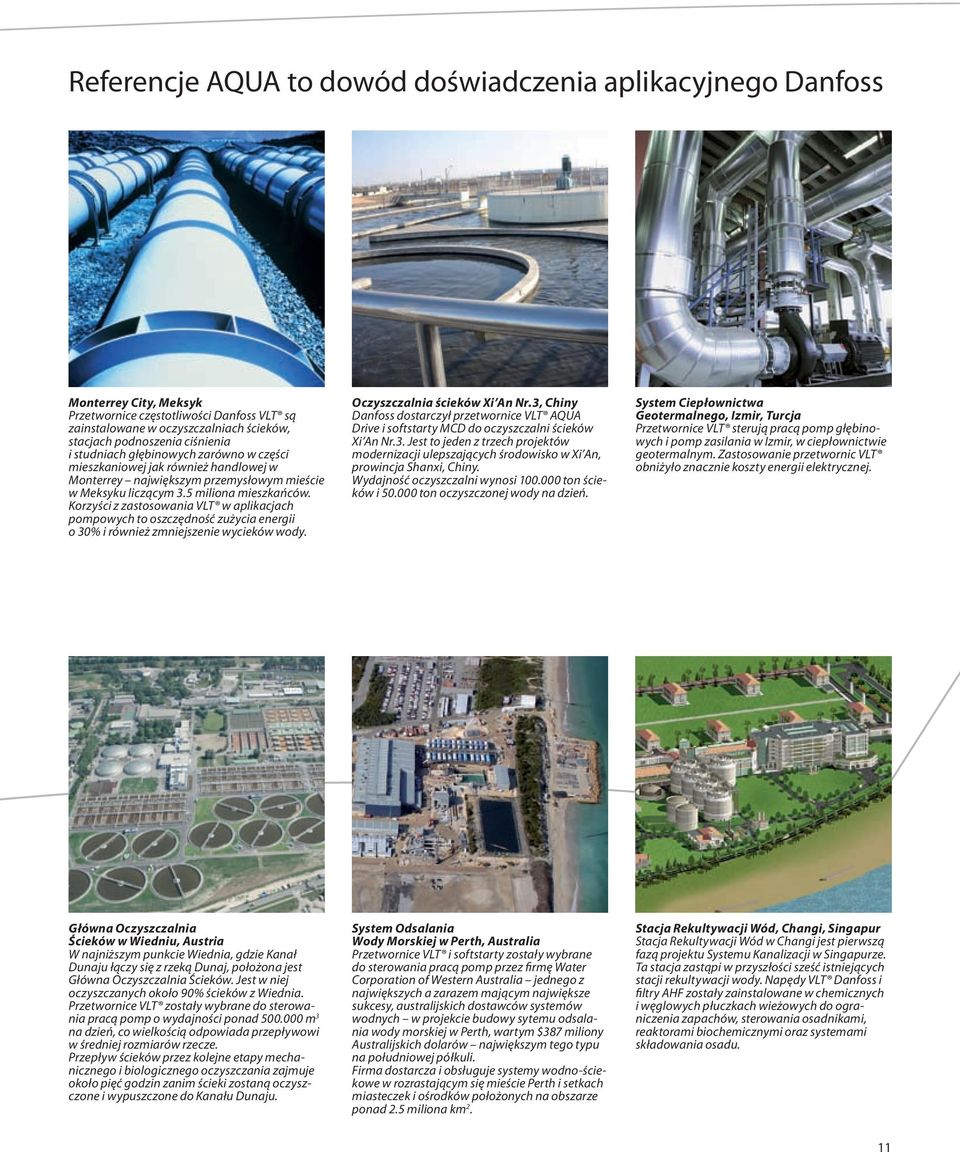

11 Referencje AQUA to dowód doświadczenia aplikacyjnego Danfoss Monterrey City, Meksyk Przetwornice częstotliwości Danfoss VLT są zainstalowane w oczyszczalniach ścieków, stacjach podnoszenia ciśnienia i studniach głębinowych zarówno w części mieszkaniowej jak również handlowej w Monterrey największym przemysłowym mieście w Meksyku liczącym 3.5 miliona mieszkańców. Korzyści z zastosowania VLT w aplikacjach pompowych to oszczędność zużycia energii o 30% i również zmniejszenie wycieków wody. Oczyszczalnia ścieków Xi An Nr.3, Chiny Danfoss dostarczył przetwornice VLT AQUA Drive i softstarty MCD do oczyszczalni ścieków Xi An Nr.3. Jest to jeden z trzech projektów modernizacji ulepszających środowisko w Xi An, prowincja Shanxi, Chiny. Wydajność oczyszczalni wynosi ton ścieków i ton oczyszczonej wody na dzień. System Ciepłownictwa Geotermalnego, Izmir, Turcja Przetwornice VLT sterują pracą pomp głębinowych i pomp zasilania w Izmir, w ciepłownictwie geotermalnym. Zastosowanie przetwornic VLT obniżyło znacznie koszty energii elektrycznej. Główna Oczyszczalnia Ścieków w Wiedniu, Austria W najniższym punkcie Wiednia, gdzie Kanał Dunaju łączy się z rzeką Dunaj, położona jest Główna Oczyszczalnia Ścieków. Jest w niej oczyszczanych około 90% ścieków z Wiednia. Przetwornice VLT zostały wybrane do sterowania pracą pomp o wydajności ponad m 3 na dzień, co wielkością odpowiada przepływowi w średniej rozmiarów rzecze. Przepływ ścieków przez kolejne etapy mechanicznego i biologicznego oczyszczania zajmuje około pięć godzin zanim ścieki zostaną oczyszczone i wypuszczone do Kanału Dunaju. System Odsalania Wody Morskiej w Perth, Australia Przetwornice VLT i softstarty zostały wybrane do sterowania pracą pomp przez firmę Water Corporation of Western Australia jednego z największych a zarazem mającym największe sukcesy, australijskich dostawców systemów wodnych w projekcie budowy sytemu odsalania wody morskiej w Perth, wartym $387 miliony Australijskich dolarów największym tego typu na południowej półkuli. Firma dostarcza i obsługuje systemy wodno-ściekowe w rozrastającym się mieście Perth i setkach miasteczek i ośrodków położonych na obszarze ponad 2.5 miliona km 2. Stacja Rekultywacji Wód, Changi, Singapur Stacja Rekultywacji Wód w Changi jest pierwszą fazą projektu Systemu Kanalizacji w Singapurze. Ta stacja zastąpi w przyszłości sześć istniejących stacji rekultywacji wody. Napędy VLT Danfoss i filtry AHF zostały zainstalowane w chemicznych i węglowych płuczkach wieżowych do ograniczenia zapachów, sterowania osadnikami, reaktorami biochemicznymi oraz systemami składowania osadu. 11

12 Użytkownicy AQUA pomogli stworzyć łatwy w obsłudze panel operatora Graficzny wyświetlacz Wyświetla litery i znaki z języków narodowych Wskazuje suwaki nastaw i wykresy Umożliwia łatwe przeglądanie danych Możliwy wybór języka komunikatów z pośród 27 dostępnych Nagrodzony nagrodą IF design Inne korzyści Możliwość podłączania i odłączania w trakcie pracy Możliwość kopiowania nastaw Panel LCP zamocowany na elewacji szafki sterowniczej ma stopień ochrony IP 65 Podświetlenie Przyciski po naciśnięciu są podświetlone, co wskazuje, że są aktywne Międzynarodowa nagroda wzornictwa przemysłowego if Design Award została przyznana panelowi sterowania LCP i dobrze zorganizowanej strukturze menu, która umożliwia szybkie uruchomienie i bezawaryjną pracę wielu złożonych funkcji. Przykład połączeń Struktura menu Oparta na systemie matrycowym (matrix), dobrze znanym z poprzednich napędów VLT Łatwe w obsłudze skróty dla zaawansowanych użytkowników Możliwe równoczesne operacje edycji i pracy dla różnych programów nastaw Quick Menu Menu podręczne (Quick Menu) zdefiniowane przez Danfoss Menu podręczne zdefiniowane przez użytkownika Menu zmian (Changes Made Menu) wyświetla parametry zmienione dla programu aplikacji użytkownika Menu parametrów aplikacji (Function Set-up) pozwala na szybkie i proste wybranie wcześniej przygotowanych zestawów nastaw. Menu rejestracji przebiegów wyświetla przebiegi wybranych parametrów pracy Nowe przyciski Info (wbudowany system pomocy) Cancel (anuluj) Alarm log (szybki dostęp do rejestru alarmów) Zasilanie podłączane jest do zacisków 91 (L1), 92 (L2) i 93 (L3), natomiast silnik podłączany jest do zacisków 96 (U), 97 (V) i 98 (W). Wejścia analogowe można podłączyć do zacisków 53 (V lub ma), 54 (V lub ma). Te wejścia można zaprogramować jako wejścia wartości zadanej, sprzężenia zwrotnego lub termistora silnika. 6 wejść cyfrowych można podłączyć do zacisków 18, 19, 27, 29, 32, 33. Dwa wejścia cyfrowe (27 i 29) można ustawić jako wyjścia wskazujące bieżący stan pracy lub jako wyjście sygnału ostrzeżenia. Zacisk wyjścia analogowego 42 może wskazywać wartości związane z procesem, np. 0 I max. Wyjścia przekaźnikowe 1 i 2 można także wykorzystać do sygnalizacji bieżącego stanu pracy lub sygnału ostrzeżenia. Zaciski interfejsu RS 485: 68 (P+) i 69 (N-) to łącze szeregowe pozwalające sterować napędem lub monitorować jego pracę. * Dodatkowe wejście Safe Stop (zacisk 37) 12

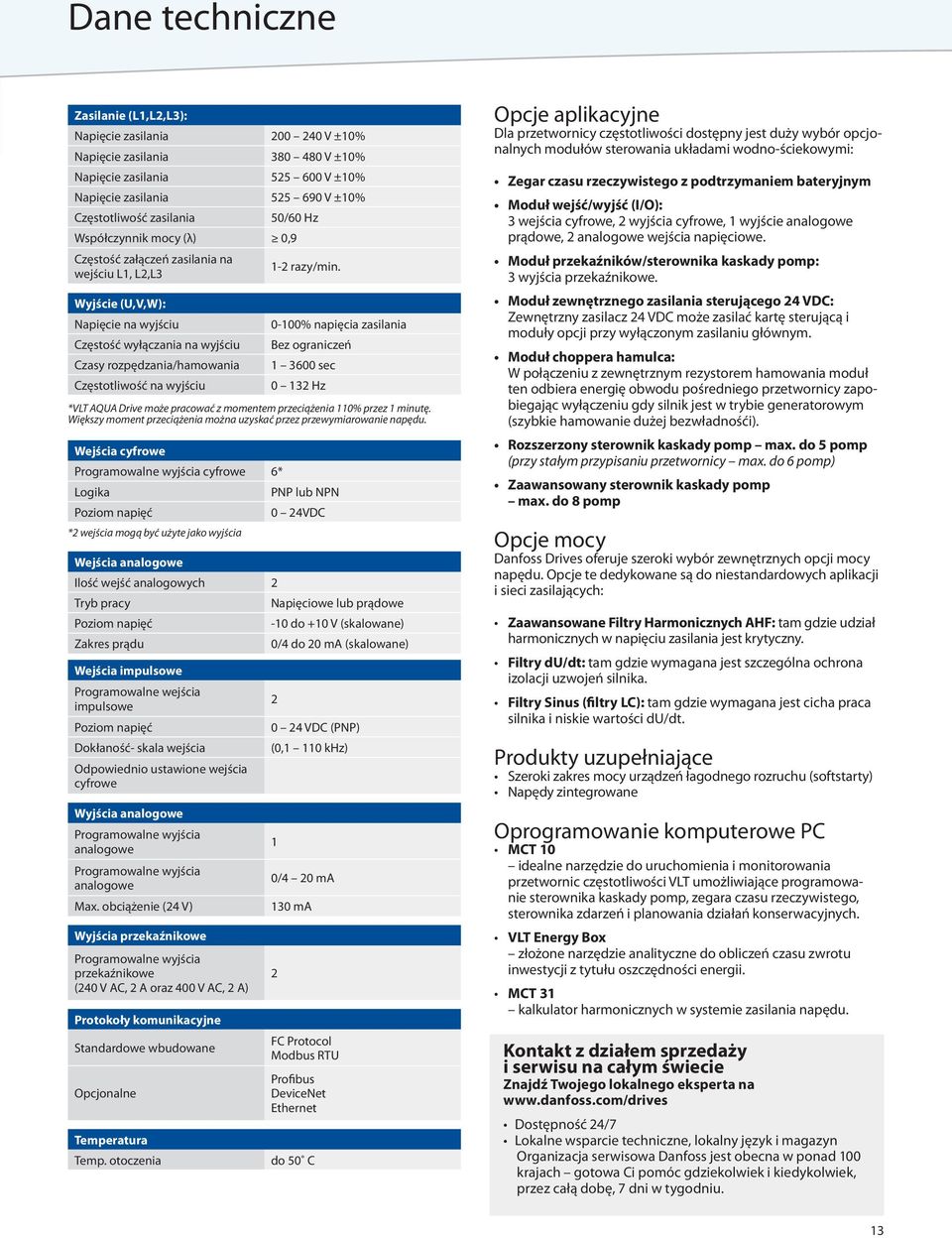

13 Dane techniczne Zasilanie (L1,L2,L3): Napięcie zasilania V ±10% Napięcie zasilania V ±10% Napięcie zasilania V ±10% Napięcie zasilania V ±10% Częstotliwość zasilania 50/60 Hz Współczynnik mocy (λ) 0,9 Częstość załączeń zasilania na wejściu L1, L2,L3 1-2 razy/min. Wyjście (U,V,W): Napięcie na wyjściu Częstość wyłączania na wyjściu Czasy rozpędzania/hamowania Częstotliwość na wyjściu 0-100% napięcia zasilania Bez ograniczeń sec Hz *VLT AQUA Drive może pracować z momentem przeciążenia 110% przez 1 minutę. Większy moment przeciążenia można uzyskać przez przewymiarowanie napędu. Wejścia cyfrowe Programowalne wyjścia cyfrowe 6* Logika PNP lub NPN Poziom napięć 0 24VDC *2 wejścia mogą być użyte jako wyjścia Wejścia analogowe Ilość wejść analogowych 2 Tryb pracy Napięciowe lub prądowe Poziom napięć -10 do +10 V (skalowane) Zakres prądu 0/4 do 20 ma (skalowane) Wejścia impulsowe Programowalne wejścia impulsowe Poziom napięć Dokłaność- skala wejścia Odpowiednio ustawione wejścia cyfrowe Wyjścia analogowe Programowalne wyjścia analogowe Programowalne wyjścia analogowe Max. obciążenie (24 V) Wyjścia przekaźnikowe Programowalne wyjścia przekaźnikowe (240 V AC, 2 A oraz 400 V AC, 2 A) Protokoły komunikacyjne Standardowe wbudowane Opcjonalne Temperatura Temp. otoczenia VDC (PNP) (0,1 110 khz) 1 0/4 20 ma 130 ma 2 FC Protocol Modbus RTU Profibus DeviceNet Ethernet do 50 C Opcje aplikacyjne Dla przetwornicy częstotliwości dostępny jest duży wybór opcjonalnych modułów sterowania układami wodno-ściekowymi: Zegar czasu rzeczywistego z podtrzymaniem bateryjnym Moduł wejść/wyjść (I/O): 3 wejścia cyfrowe, 2 wyjścia cyfrowe, 1 wyjście analogowe prądowe, 2 analogowe wejścia napięciowe. Moduł przekaźników/sterownika kaskady pomp: 3 wyjścia przekaźnikowe. Moduł zewnętrznego zasilania sterującego 24 VDC: Zewnętrzny zasilacz 24 VDC może zasilać kartę sterującą i moduły opcji przy wyłączonym zasilaniu głównym. Moduł choppera hamulca: W połączeniu z zewnętrznym rezystorem hamowania moduł ten odbiera energię obwodu pośredniego przetwornicy zapobiegając wyłączeniu gdy silnik jest w trybie generatorowym (szybkie hamowanie dużej bezwładnośći). Rozszerzony sterownik kaskady pomp max. do 5 pomp (przy stałym przypisaniu przetwornicy max. do 6 pomp) Zaawansowany sterownik kaskady pomp max. do 8 pomp Opcje mocy Danfoss Drives oferuje szeroki wybór zewnętrznych opcji mocy napędu. Opcje te dedykowane są do niestandardowych aplikacji i sieci zasilających: Zaawansowane Filtry Harmonicznych AHF: tam gdzie udział harmonicznych w napięciu zasilania jest krytyczny. Filtry du/dt: tam gdzie wymagana jest szczególna ochrona izolacji uzwojeń silnika. Filtry Sinus (filtry LC): tam gdzie wymagana jest cicha praca silnika i niskie wartości du/dt. Produkty uzupełniające Szeroki zakres mocy urządzeń łagodnego rozruchu (softstarty) Napędy zintegrowane Oprogramowanie komputerowe PC MCT 10 idealne narzędzie do uruchomienia i monitorowania przetwornic częstotliwości VLT umożliwiające programowanie sterownika kaskady pomp, zegara czasu rzeczywistego, sterownika zdarzeń i planowania działań konserwacyjnych. VLT Energy Box złożone narzędzie analityczne do obliczeń czasu zwrotu inwestycji z tytułu oszczędności energii. MCT 31 kalkulator harmonicznych w systemie zasilania napędu. Kontakt z działem sprzedaży i serwisu na całym świecie Znajdź Twojego lokalnego eksperta na Dostępność 24/7 Lokalne wsparcie techniczne, lokalny język i magazyn Organizacja serwisowa Danfoss jest obecna w ponad 100 krajach gotowa Ci pomóc gdziekolwiek i kiedykolwiek, przez całą dobę, 7 dni w tygodniu. 13

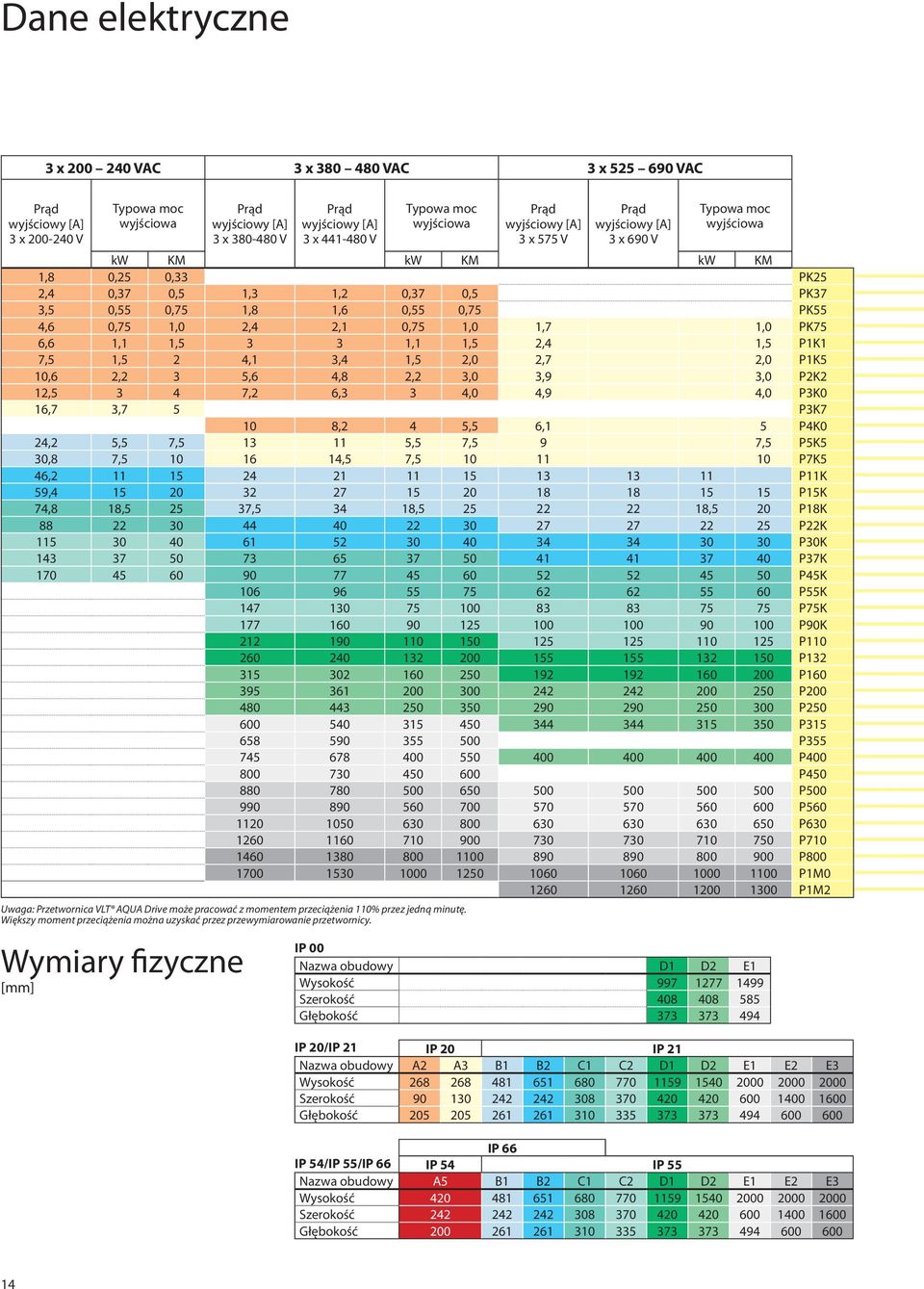

14 Dane elektryczne 3 x VAC 3 x VAC 3 x VAC Prąd wyjściowy [A] 3 x V Typowa moc wyjściowa Prąd wyjściowy [A] 3 x V Prąd wyjściowy [A] 3 x V Typowa moc wyjściowa Prąd wyjściowy [A] 3 x 575 V Prąd wyjściowy [A] 3 x 690 V Typowa moc wyjściowa kw KM kw KM kw KM 1,8 0,25 0,33 PK25 2,4 0,37 0,5 1,3 1,2 0,37 0,5 PK37 3,5 0,55 0,75 1,8 1,6 0,55 0,75 PK55 4,6 0,75 1,0 2,4 2,1 0,75 1,0 1,7 1,0 PK75 6,6 1,1 1, ,1 1,5 2,4 1,5 P1K1 7,5 1,5 2 4,1 3,4 1,5 2,0 2,7 2,0 P1K5 10,6 2,2 3 5,6 4,8 2,2 3,0 3,9 3,0 P2K2 12, ,2 6,3 3 4,0 4,9 4,0 P3K0 16,7 3,7 5 P3K7 10 8,2 4 5,5 6,1 5 P4K0 24,2 5,5 7, ,5 7,5 9 7,5 P5K5 30,8 7, ,5 7, P7K5 46, P11K 59, P15K 74,8 18, , , ,5 20 P18K P22K P30K P37K P45K P55K P75K P90K P P P P P P P P P P P P P P P1M P1M2 Uwaga: Przetwornica VLT AQUA Drive może pracować z momentem przeciążenia 110% przez jedną minutę. Większy moment przeciążenia można uzyskać przez przewymiarowanie przetwornicy. Wymiary fizyczne [mm] IP 00 Nazwa obudowy D1 D2 E1 Wysokość Szerokość Głębokość IP 20/IP 21 IP 20 IP 21 Nazwa obudowy A2 A3 B1 B2 C1 C2 D1 D2 E1 E2 E3 Wysokość Szerokość Głębokość IP 66 IP 54/IP 55/IP 66 IP 54 IP 55 Nazwa obudowy A5 B1 B2 C1 C2 D1 D2 E1 E2 E3 Wysokość Szerokość Głębokość
