1 Centrum Techniki Okrętowej S.A. Zespół Laboratoriów Badań Środowiskowych Laboratorium Badań Dynamicznych Opracował: dr inż. Mateusz Weryk Kierownik Zespołu Laboratoriów Badań Środowiskowych CTO S.A

2 Laboratorium Badań Dynamicznych

3 Zespół Laboratoriów Badań Dynamicznych Uznania (wybrane): NOTIFIED BODY 2434

4 Badania odporności na drgania i udary Drgania - zmiany wielkości fizycznej występujące w funkcji czasu i polegającej na tym, że jej wartości są na przemian rosnące i malejące względem pewnego poziomu odniesienia. Drgania własne - powstają w układzie izolowanym po zewnętrznym pobudzeniu do drgań, polegającym na dostarczeniu w pewnej chwili początkowej pewnej energii potrzebnej do wyprowadzenia układu ze stanu równowagi. Drgania wymuszone - występują pod działaniem sił zewnętrznych zmieniających się w czasie niezależnie od drgań układu. W tym przypadku siły zewnętrzne, jak i własności fizyczne układu określają charakter drgań. Udar nagłe przyspieszenie (zwolnienie) wywołane przeważnie przez wstrząs, upadek, trzęsienie ziemi bądź wybuch.

5 Badania odporności na drgania i udary Badania dynamiczne Jakość i wykonanie Badania i rozwój PASS / FALL Badania prototypu

6 Badania odporności na drgania i udary Sektor energetyczny Sektor morski Sektor kolejowy Sektor off-shore Sektor wojskowy

7 Badania odporności na drgania

8 Badania odporności na drgania - badania odporności na drgania i udary - badania statyki oraz dynamiki obiektów podczas prób poligonowych - monitoring konstrukcji (stany naprężeń) podczas prób poligonowych - badania odporności na wstrząsy sejsmiczne

9 Badania odporności na drgania Badanie rezonansów 2,5 Given level (shake table) - vibrations excitation on horizontal longitudinal direction X Acceleration RMS [m/s 2 ] 2,0 1,5 1,0 0,5 0, Frequency [ Hz ] Acceleration RMS [m/s 2 ] Rack relative response level in the middle of the structure - vibrations excitation on horizontal longitudinal direction X Frequency [ Hz ]

10 Badania odporności na drgania Badanie zmęczeniowe 1,0000 Random test, vibrations excitation on horizontal transverse direction Y Acc. spectral density [ (m/s 2 ) 2 /Hz ] 0,1000 0,0100 0,0010 0, Frequency [ Hz ]

11 Badania odporności na drgania REALIZACJE Badania odporności i wytrzymałości na wibracje sinusoidalne wieżyczki Z 12,7 WKM-B dla śmigłowca PZL W-3

12 Badania odporności na drgania REALIZACJE Badania odporności i wytrzymałości na wibracje sinusoidalne wieżyczki Z 12,7 WKM-B dla śmigłowca PZL W-3

13 Badania odporności na drgania REALIZACJE Badania odporności i wytrzymałości na drgania anten mikrofalowych

14 Badania odporności na udary jednokrotne - obiekty do 1000 kg (największe możliwości w Polsce) - wymiary montażowe 1200 mm x 1200 mm - przyspieszenie udaru do 220 g ( 2200 m/s 2 ) - czas trwania udaru ( 3-40ms)

15 Badania odporności na udary jednokrotne REALIZACJE Badanie odporności na udar zbiornika sprężonego powietrza (a max = 1500 m s t d = 5 ms )

16 Badania odporności na udary jednokrotne REALIZACJE Badanie odporności na udar jednostkowo amortyzowanego pola transformatora (a max = 1000 t s 2 d = 5 ms )

17 Analizy numeryczne MOD 1, Częstotliwość - 9,75 Hz Częstotliwość - 9,83Hz

18 Badania weryfikacyjne

19 Analizy numeryczne Analizy numeryczne ORP Kormoran II wytrzymałość ogólna Zamawiający: Stocznia Remontowa Shipbuilding S.A.

20 Analizy numeryczne Analizy numeryczne ORP Kormoran II analiza odporności udarowej kadłuba Zamawiający: Stocznia Remontowa Shipbuilding S.A.

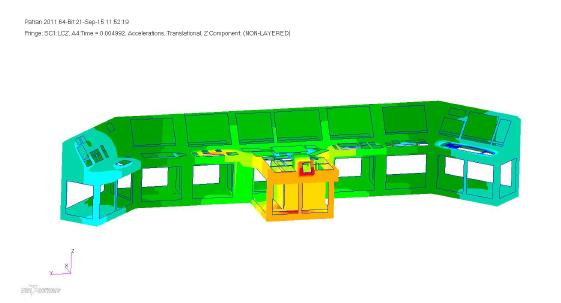

21 Analizy numeryczne MODEL OBLICZENIOWY REZULTAT ANALIZY NUMERYCZNEJ Analizy numeryczne ORP Kormoran II analiza numeryczne wyposażenia Zamawiający: Producenci wyposażenia okrętowego

22 Analizy numeryczne Analizy numeryczne ORP Kormoran II analiza numeryczne wyposażenia Zamawiający: Producenci wyposażenia okrętowego

23 Analizy numeryczne Numeryczne analizy odporności sejsmicznej rozdzielnic elektrycznych Miejsce montażu: Chile

24 Monitoring drgań konstrukcji Pomiary terenowe: - Pomiary drgań globalnych konstrukcji, podzespołów oraz lokalnych w pomieszczeniach mieszkalnych i miejscach pracy; - Pomiary drgań skrętnych, giętnych i podłużnych wałów napędowych; - Badania i analizy modalne różnego rodzaju konstrukcji; - Pomiary drgań wywołanych przez impulsy ciśnienia; - Optymalizacja projektów pod kątem odporności na drgania; - Rozwiązywanie problemów i ponad 40-to letnie doświadczenie.

25 Pomiary mocy i drgań skrętnych - Pomiary mocy; - Pomiary momentu obrotowego ; - Pomiary prędkości obrotowej na wałach napędowych; - Pomiary momentów skręcających i zginających; - Pomiary wibracji wzdłużnych w układach napędowych. Raporty z pomiarów pozwalają na pełną ocenę poziomu drgań skrętnych wałów i wynikających z nich ograniczeń dla układu napędowego.

26 Pomiary naprężeń W ramach Laboratorium Badań Poligonowych prowadzone są prace badawczo-rozwojowe oraz świadczone są usługi pomiarowe, diagnostyczne, jak i doradztwa technicznego w zakresie mechaniki konstrukcji oraz pomiarów naprężeń i odkształceń. Próby na jednostce do posadawiania fundamentów morskich wierz wiatrowych INNOVATION

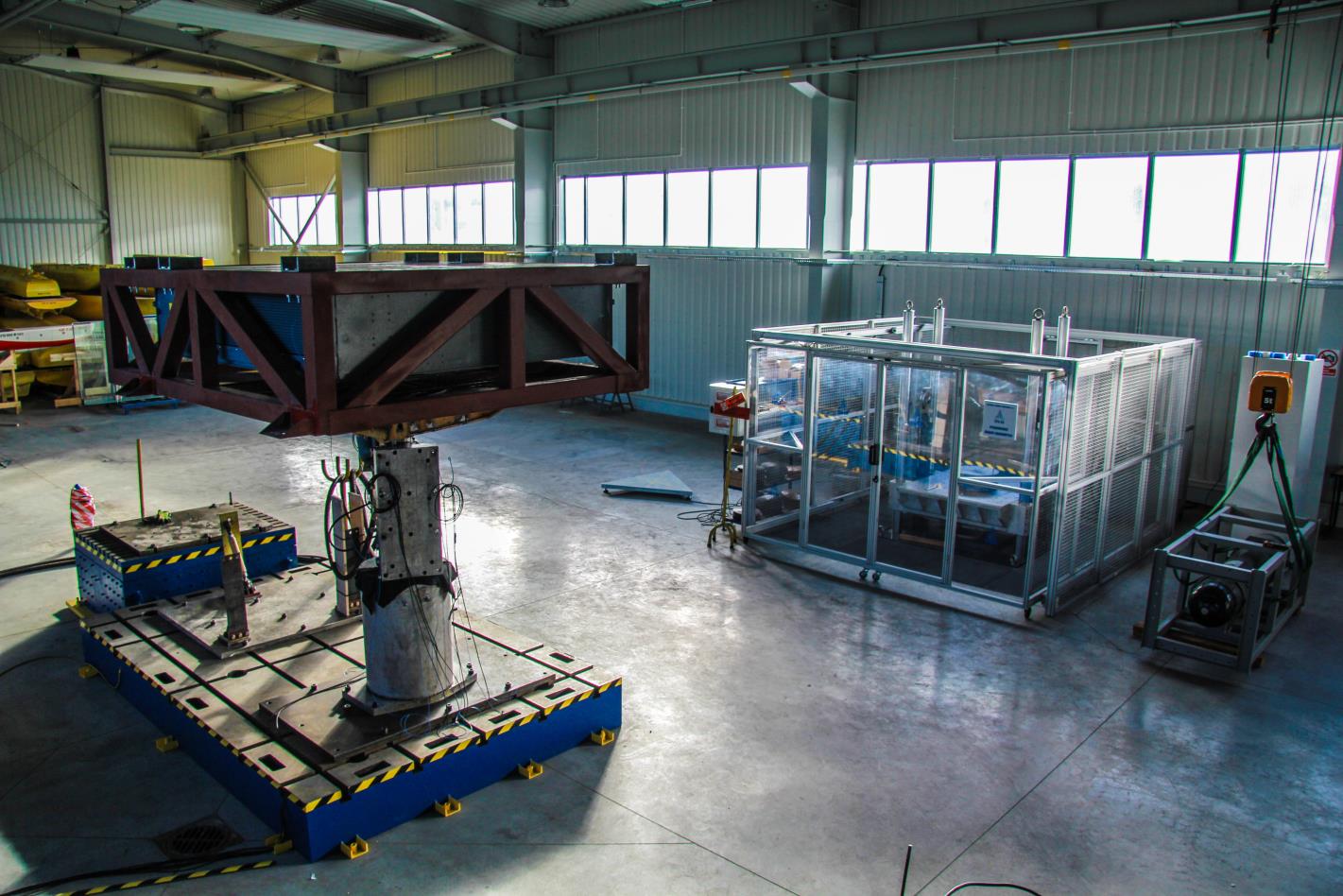

27 Rozwój działalności badawczej - dedykowane stanowiska do badań NVH (Noise, Vibration and Harshness) - Stanowisko do badań modalnych i zmęczeniowych elementów konstrukcji wiatrowych - Stanowiska do badań odporności na drgania, udary i wstrząsy sejsmiczne obiektów o masie do 3,5 tony
