Xiameter RTV-4234-T4 Base oraz Xiameter T4 / T4-O Curing Agent

Transkrypt

1 MOULDMAIKING RUBBER 2-Part Addition Cure Silicone TWORZYWA NARZĘDZIOWE Silikony Formierskie Addycyjne Xiameter RTV-4234-T4 Base oraz Xiameter T4 / T4-O Curing Agent Transparentny addytywny silikon formierski dużej wytrzymałości Własności Doskonałe własności samo-rozdzielające Łatwe przyspieszanie utwardzania przez podniesienie temperatury Transparentność ułatwiająca: cięcie linii podziału przy wykonywaniu form blokowych (formy do odlewania prototypów w technice VacuumCasting) oraz obserwację wypełnienia formy Bardzo mały skurcz i dobra stabilność wymiarowa Duża twardość przy dużej elastyczności i wytrzymałości Możliwość stosowania w wysokich temperaturach Do wyboru dwa utwardzacze Xiameter Curing Agents: T-4 (standardowy) oraz T-4 O (Oleista/natłuszczona powierzchnia) Łatwe odgazowanie Zastosowanie Xiameter RTV-4234-T4 jest silikonem formierskim o dużej wytrzymałości. Przeznaczony jest do wykonywania form, w których mogą być odlewane różne materiały takie jak: poliuretany, epoksydy, poliestry i inne reaktywne żywice. Polecamy go do wykonania prototypowego i produkcyjnego oprzyrządowania, w szczególności do techniki Rapid Prototyping. Typowe własności Własność Jednostka Wartość Baza silikonowa Xiameter RTV-4234-T-4 Lepkość mpas Ciężar właściwy g/cm Katalizator / środek utwardzający Xiameter T-4 i T-4O Lepkość mpas 300 Ciężar właściwy g/cm Mieszanina bazy z katalizatorem (mieszanie 100:10 części wagowych) Lepkość mieszaniny mpas Kolor Czas życia / pracy w 23 C (73,4 F) minuty 90 Czas do odformowania godziny 12 Skurcz liniowy % <0,1 Transparentny Po utwardzeniu przez 24 godziny w 23 C (73,4 F) z katalizatorem Xiameter T-4 C/A Twardość Shore A 40 Wytrzymałość na rozciąganie MPa 6.7 Wydłużenie przy rozerwaniu % 400 Wytrzymałość na rozdzieranie 1 kn/m 27 Po utwardzeniu przez 24 godziny w 23 C (73,4 F) z katalizatorem Xiameter T-4 O C/A Twardość Shore A 40 Wytrzymałość na rozciąganie MPa 6.5 Wydłużenie przy rozerwaniu % 375 Wytrzymałość na rozdzieranie 1 kn/m 32 Uwaga od producenta: Poniższe wartości są orientacyjne i nie są przeznaczone do przygotowywania dokumentacji technicznych. W celu uzyskania szerszych informacji prosimy o kontakt z lokalnym przedstawicielem. 1 - ISO 34 Cutter (ekwiwalent JIS K 6252, DIN / kąt zadraśnięcia 1.0 mm) 28 Październik 2011 Xiameter RTV-4234-T-4 _apl Strona 1/5

2 Wprowadzenie Xiameter RTV-4234-T-4 jest utwardzaną w temperaturze pokojowej, dwu-składnikową poliaddytywną kompozycją silikonową do wykonywania form. Kompozycja składa się ze składnika Xiameter RTV-4234-T-4 BASE, który po zmieszaniu ze składnikiem utwardzającym Xiameter T-4 CURING AGENT lub T-4O CURING AGENT utwardza się osiągając własności bardzo wytrzymałego elastomeru. Podczas procesu występuje znikomy skurcz liniowy. Informacja o przetwórstwie i utwardzaniu Produkt polecany jest do wykonywania form, w których mogą być odlewane różne materiały takie jak: poliuretany, epoksydy, poliestry i inne reaktywne żywice. Przygotowanie podłoża Powierzchnia modelu (lub oryginału) na podstawie którego ma być zrobiona forma, powinna być czysta i pozbawiona luźnych fragmentów. Jeśli jest to niezbędne, szczególnie w przypadku porowatych podłoży, należy zastosować odpowiedni środek zacierający pory i/lub rozdzielający taki jak: PVA, woski syntetyczne, wazelina, roztwór mydła lub PTFE. We wszystkich przypadkach zaleca się sprawdzić przed odlaniem czy między silikonem formierskim a modelem lub ściankami ramki i podstawy nie występuje adhezja oraz czy nie powstają zmiany na powierzchni modelu. Mieszanie Odważyć 100 części wagowych Xiameter RTV-4234-T-4 BASE i 10 części wagowych Xiameter T-4 CURING AGENT lub Xiameter T-4O CURING AGENT (patrz: Środki ostrożności) do czystego plastikowego lub metalowego naczynia a następnie ostrożnie wymieszać. Składniki należy wymieszać dokładnie, z początku powoli, żeby uniknąć chlapania oraz aby nie zapowietrzyć mieszaniny. Można stosować mieszanie ręczne lub mechaniczne. Mieszanie nie powinno jednak trwać zbyt długo, a mieszanina nie powinna mieć temperatury powyżej 35 C (95 F). Zaleca się mieszanie składników w temperaturze pokojowej w celu zapewnienia odpowiedniego czasu potrzebnego do odważenia, wymieszania, odgazowania i dalszych prac. Ilość mieszanych składników nie powinna być zbyt duża, tak aby możliwe było dokładne wymieszanie bazy i utwardzacza. Mieszać do momentu całkowitego i równomiernego rozprowadzenia Xiameter T-4 CURING AGENT lub T-4O w składniku Xiameter RTV-4234-T-4 BASE. Proporcje mieszania Części wagowe Xiameter RTV-4234-T-4 Base 100 Xiameter T-4 lub T-4O Curing Agent 10 Zaleca się usunięcie wprowadzonego podczas mieszania powietrza przez odgazowanie w komorze próżniowej. Gdy mieszanina ma być odpowietrzona w komorze próżniowej zaleca się przygotowanie mieszaniny w naczyniu o pojemności ok. 3 4 razy większej niż objętość wlanych składników - podczas odgazowywania w próżni następuje gwałtowne 2 3 krotne zwiększenie objętości. Użycie dostatecznie dużego naczynia pozwala na odgazowanie bez przelania się mieszaniny. Zaleca się stosowanie podciśnienia o wartości mbar przez kilka minut (5 do 10 minut). Jeśli użyte pojemniki są za małe można przeprowadzić odgazowanie w sposób przerywany. W próżni uwięzione w mieszaninie pęcherzyki powietrza będą usuwane z mieszaniny. Ucieczka coraz większej ilości pęcherzyków będzie powodowała obniżenie zwiększonej początkowo objętości. Po opadnięciu masy do początkowego poziomu jeszcze przez krótki czas (1 2 minuty) należy kontynuować odgazowywanie. Gdy stwierdzimy, że mieszanina pozbawiona jest pęcherzyków można ją używać. Zaleca się przelanie odgazowanej mieszaniny do czystego naczynia. Jest to ważne ponieważ na ściankach opakowania, w którym były mieszane, mogły zostać nie wymieszane składniki. Przelanie do czystego pojemnika spowoduje, że będą używane tylko dobrze wymieszane ze sobą składniki. Uwaga: W przypadku braku dostępu do komory próżniowej, ilość pęcherzyków powietrza może zostać zminimalizowana przez nałożenie pędzelkiem na model wcześniej przygotowanej małej ilości mieszaniny warstwy o grubości 1-2 mm. Następnie pozostawić nałożony silikon w temperaturze pokojowej, aż z jego powierzchni znikną pęcherzyki powietrza a warstwa zacznie się utwardzać. Po przygotowaniu następnej partii mieszaniny należy powtarzać czynności aż do uzyskania docelowych wymiarów formy. Dla skrócenia czasu wykonania formy dopuszcza się także nałożenie pierwszej warstwy w ww. sposób i wypełnienie całości przez wlanie do niej mieszaniny. Uzyskamy w ten sposób formę o powierzchni pracującej bez pęcherzyków. Przy większości zastosowań mikro-pęcherzyki znajdujące się w środku formy nie będą przeszkadzały w prawidłowym eksploatowaniu formy. Stosowanie tej techniki wymaga od wykonawcy formy sprawdzenia czy tak wykonana forma spełniać będzie jego oczekiwania. Odlewanie mieszaniny można przeprowadzać metodą grawitacyjną lub za pomocą dozowania ciśnieniowego. W przypadku dozowania ciśnieniowego mieszarko-dozownikiem ze statycznym mieszadłem zaleca się wcześniejsze odgazowanie obu składników. Z uwagi na to, iż kompozycja Xiameter RTV-4234-T-4 ma utwardzacz platynowy należy zwrócić szczególną uwagę na części składowe mieszarko-dozownika które mogą być inhibitorami reakcji (patrz: Przeszkody przy 28 Październik 2011 Xiameter RTV-4234-T-4 _apl Strona 2/5

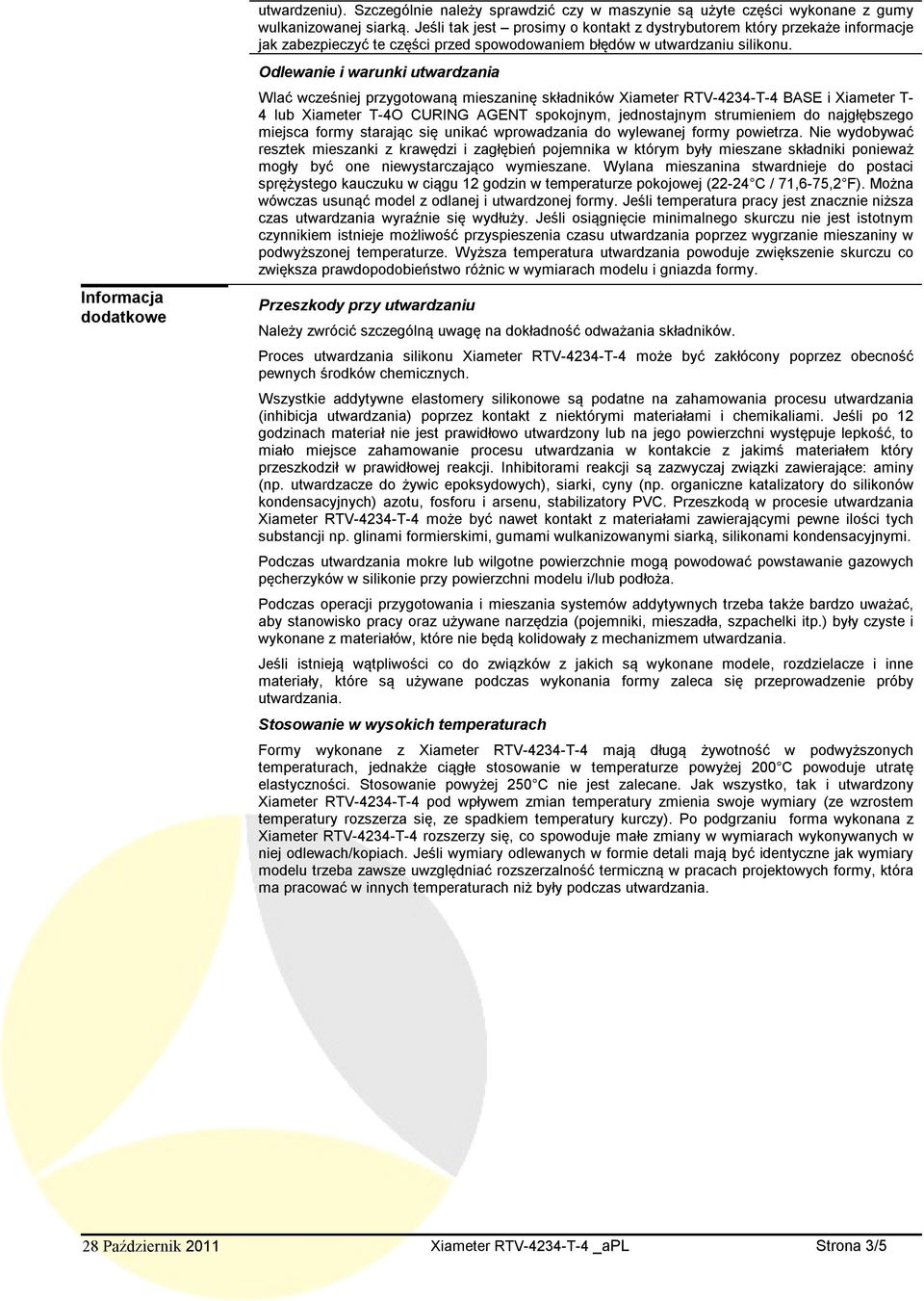

3 Informacja dodatkowe utwardzeniu). Szczególnie należy sprawdzić czy w maszynie są użyte części wykonane z gumy wulkanizowanej siarką. Jeśli tak jest prosimy o kontakt z dystrybutorem który przekaże informacje jak zabezpieczyć te części przed spowodowaniem błędów w utwardzaniu silikonu. Odlewanie i warunki utwardzania Wlać wcześniej przygotowaną mieszaninę składników Xiameter RTV-4234-T-4 BASE i Xiameter T- 4 lub Xiameter T-4O CURING AGENT spokojnym, jednostajnym strumieniem do najgłębszego miejsca formy starając się unikać wprowadzania do wylewanej formy powietrza. Nie wydobywać resztek mieszanki z krawędzi i zagłębień pojemnika w którym były mieszane składniki ponieważ mogły być one niewystarczająco wymieszane. Wylana mieszanina stwardnieje do postaci sprężystego kauczuku w ciągu 12 godzin w temperaturze pokojowej (22-24 C / 71,6-75,2 F). Można wówczas usunąć model z odlanej i utwardzonej formy. Jeśli temperatura pracy jest znacznie niższa czas utwardzania wyraźnie się wydłuży. Jeśli osiągnięcie minimalnego skurczu nie jest istotnym czynnikiem istnieje możliwość przyspieszenia czasu utwardzania poprzez wygrzanie mieszaniny w podwyższonej temperaturze. Wyższa temperatura utwardzania powoduje zwiększenie skurczu co zwiększa prawdopodobieństwo różnic w wymiarach modelu i gniazda formy. Przeszkody przy utwardzaniu Należy zwrócić szczególną uwagę na dokładność odważania składników. Proces utwardzania silikonu Xiameter RTV-4234-T-4 może być zakłócony poprzez obecność pewnych środków chemicznych. Wszystkie addytywne elastomery silikonowe są podatne na zahamowania procesu utwardzania (inhibicja utwardzania) poprzez kontakt z niektórymi materiałami i chemikaliami. Jeśli po 12 godzinach materiał nie jest prawidłowo utwardzony lub na jego powierzchni występuje lepkość, to miało miejsce zahamowanie procesu utwardzania w kontakcie z jakimś materiałem który przeszkodził w prawidłowej reakcji. Inhibitorami reakcji są zazwyczaj związki zawierające: aminy (np. utwardzacze do żywic epoksydowych), siarki, cyny (np. organiczne katalizatory do silikonów kondensacyjnych) azotu, fosforu i arsenu, stabilizatory PVC. Przeszkodą w procesie utwardzania Xiameter RTV-4234-T-4 może być nawet kontakt z materiałami zawierającymi pewne ilości tych substancji np. glinami formierskimi, gumami wulkanizowanymi siarką, silikonami kondensacyjnymi. Podczas utwardzania mokre lub wilgotne powierzchnie mogą powodować powstawanie gazowych pęcherzyków w silikonie przy powierzchni modelu i/lub podłoża. Podczas operacji przygotowania i mieszania systemów addytywnych trzeba także bardzo uważać, aby stanowisko pracy oraz używane narzędzia (pojemniki, mieszadła, szpachelki itp.) były czyste i wykonane z materiałów, które nie będą kolidowały z mechanizmem utwardzania. Jeśli istnieją wątpliwości co do związków z jakich są wykonane modele, rozdzielacze i inne materiały, które są używane podczas wykonania formy zaleca się przeprowadzenie próby utwardzania. Stosowanie w wysokich temperaturach Formy wykonane z Xiameter RTV-4234-T-4 mają długą żywotność w podwyższonych temperaturach, jednakże ciągłe stosowanie w temperaturze powyżej 200 C powoduje utratę elastyczności. Stosowanie powyżej 250 C nie jest zalecane. Jak wszystko, tak i utwardzony Xiameter RTV-4234-T-4 pod wpływem zmian temperatury zmienia swoje wymiary (ze wzrostem temperatury rozszerza się, ze spadkiem temperatury kurczy). Po podgrzaniu forma wykonana z Xiameter RTV-4234-T-4 rozszerzy się, co spowoduje małe zmiany w wymiarach wykonywanych w niej odlewach/kopiach. Jeśli wymiary odlewanych w formie detali mają być identyczne jak wymiary modelu trzeba zawsze uwzględniać rozszerzalność termiczną w pracach projektowych formy, która ma pracować w innych temperaturach niż były podczas utwardzania. 28 Październik 2011 Xiameter RTV-4234-T-4 _apl Strona 3/5

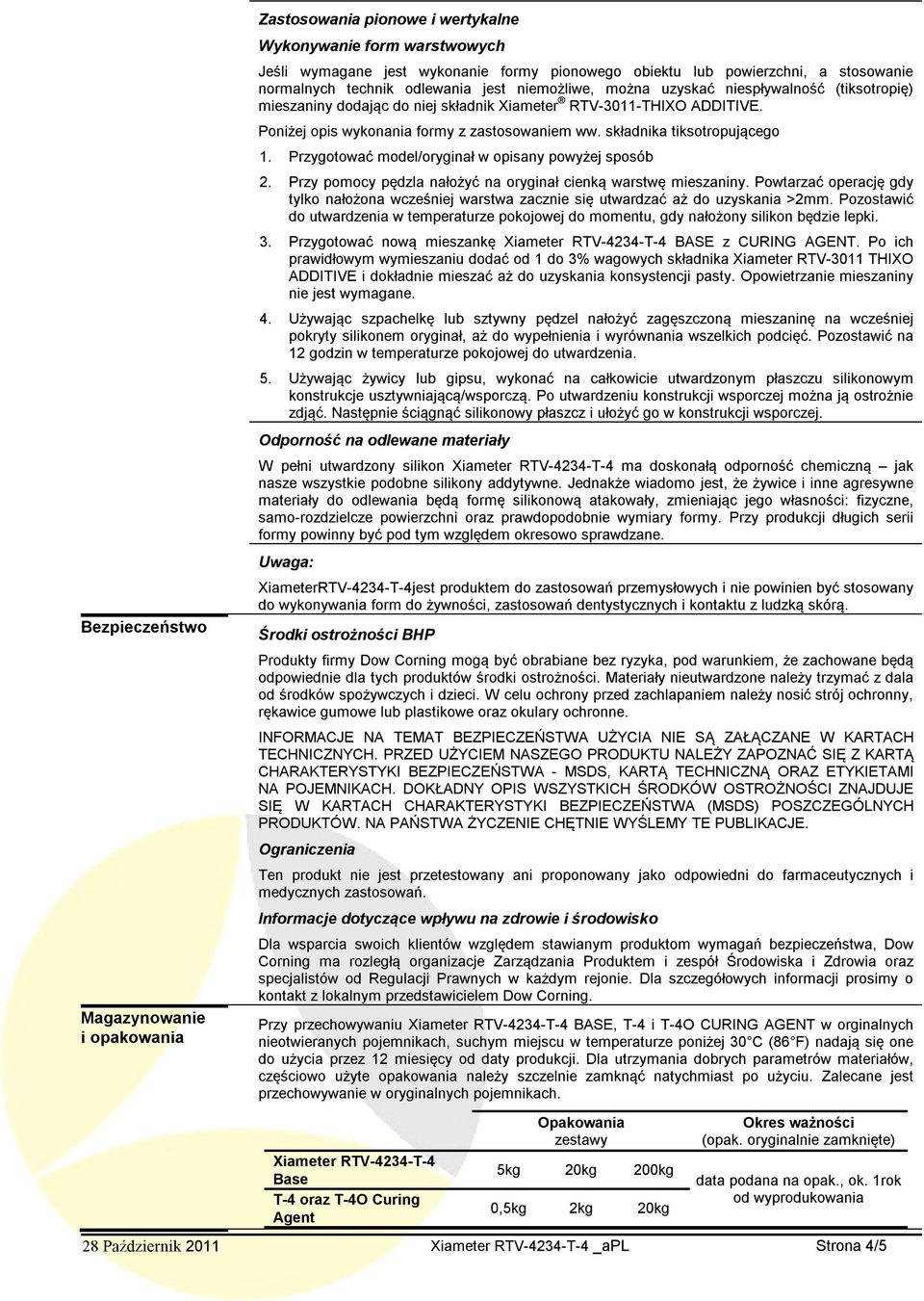

4 Bezpieczeństwo Magazynowanie i opakowania Zastosowania pionowe i wertykalne Wykonywanie form warstwowych Jeśli wymagane jest wykonanie formy pionowego obiektu lub powierzchni, a stosowanie normalnych technik odlewania jest niemożliwe, można uzyskać niespływalność (tiksotropię) mieszaniny dodając do niej składnik Xiameter RTV-3011-THIXO ADDITIVE. Poniżej opis wykonania formy z zastosowaniem ww. składnika tiksotropującego 1. Przygotować model/oryginał w opisany powyżej sposób 2. Przy pomocy pędzla nałożyć na oryginał cienką warstwę mieszaniny. Powtarzać operację gdy tylko nałożona wcześniej warstwa zacznie się utwardzać aż do uzyskania >2mm. Pozostawić do utwardzenia w temperaturze pokojowej do momentu, gdy nałożony silikon będzie lepki. 3. Przygotować nową mieszankę Xiameter RTV-4234-T-4 BASE z CURING AGENT. Po ich prawidłowym wymieszaniu dodać od 1 do 3% wagowych składnika Xiameter RTV-3011 THIXO ADDITIVE i dokładnie mieszać aż do uzyskania konsystencji pasty. Opowietrzanie mieszaniny nie jest wymagane. 4. Używając szpachelkę lub sztywny pędzel nałożyć zagęszczoną mieszaninę na wcześniej pokryty silikonem oryginał, aż do wypełnienia i wyrównania wszelkich podcięć. Pozostawić na 12 godzin w temperaturze pokojowej do utwardzenia. 5. Używając żywicy lub gipsu, wykonać na całkowicie utwardzonym płaszczu silikonowym konstrukcje usztywniającą/wsporczą. Po utwardzeniu konstrukcji wsporczej można ją ostrożnie zdjąć. Następnie ściągnąć silikonowy płaszcz i ułożyć go w konstrukcji wsporczej. Odporność na odlewane materiały W pełni utwardzony silikon Xiameter RTV-4234-T-4 ma doskonałą odporność chemiczną jak nasze wszystkie podobne silikony addytywne. Jednakże wiadomo jest, że żywice i inne agresywne materiały do odlewania będą formę silikonową atakowały, zmieniając jego własności: fizyczne, samo-rozdzielcze powierzchni oraz prawdopodobnie wymiary formy. Przy produkcji długich serii formy powinny być pod tym względem okresowo sprawdzane. Uwaga: XiameterRTV-4234-T-4jest produktem do zastosowań przemysłowych i nie powinien być stosowany do wykonywania form do żywności, zastosowań dentystycznych i kontaktu z ludzką skórą. Środki ostrożności BHP Produkty firmy Dow Corning mogą być obrabiane bez ryzyka, pod warunkiem, że zachowane będą odpowiednie dla tych produktów środki ostrożności. Materiały nieutwardzone należy trzymać z dala od środków spożywczych i dzieci. W celu ochrony przed zachlapaniem należy nosić strój ochronny, rękawice gumowe lub plastikowe oraz okulary ochronne. INFORMACJE NA TEMAT BEZPIECZEŃSTWA UŻYCIA NIE SĄ ZAŁĄCZANE W KARTACH TECHNICZNYCH. PRZED UŻYCIEM NASZEGO PRODUKTU NALEŻY ZAPOZNAĆ SIĘ Z KARTĄ CHARAKTERYSTYKI BEZPIECZEŃSTWA - MSDS, KARTĄ TECHNICZNĄ ORAZ ETYKIETAMI NA POJEMNIKACH. DOKŁADNY OPIS WSZYSTKICH ŚRODKÓW OSTROŻNOŚCI ZNAJDUJE SIĘ W KARTACH CHARAKTERYSTYKI BEZPIECZEŃSTWA (MSDS) POSZCZEGÓLNYCH PRODUKTÓW. NA PAŃSTWA ŻYCZENIE CHĘTNIE WYŚLEMY TE PUBLIKACJE. Ograniczenia Ten produkt nie jest przetestowany ani proponowany jako odpowiedni do farmaceutycznych i medycznych zastosowań. Informacje dotyczące wpływu na zdrowie i środowisko Dla wsparcia swoich klientów względem stawianym produktom wymagań bezpieczeństwa, Dow Corning ma rozległą organizacje Zarządzania Produktem i zespół Środowiska i Zdrowia oraz specjalistów od Regulacji Prawnych w każdym rejonie. Dla szczegółowych informacji prosimy o kontakt z lokalnym przedstawicielem Dow Corning. Przy przechowywaniu Xiameter RTV-4234-T-4 BASE, T-4 i T-4O CURING AGENT w orginalnych nieotwieranych pojemnikach, suchym miejscu w temperaturze poniżej 30 C (86 F) nadają się one do użycia przez 12 miesięcy od daty produkcji. Dla utrzymania dobrych parametrów materiałów, częściowo użyte opakowania należy szczelnie zamknąć natychmiast po użyciu. Zalecane jest przechowywanie w oryginalnych pojemnikach. Xiameter RTV-4234-T-4 Base T-4 oraz T-4O Curing Agent Opakowania zestawy 5kg 20kg 200kg 0,5kg 2kg 20kg Okres ważności (opak. oryginalnie zamknięte) data podana na opak., ok. 1rok od wyprodukowania 28 Październik 2011 Xiameter RTV-4234-T-4 _apl Strona 4/5

5 Gwarancja Informacja o gwarancji prosimy uważnie przeczytać Informacje podane w karcie technicznej przedstawiamy w dobrej wierze i uważamy za dokładne. Gwarantujemy doskonałą jakość naszych produktów zgodnie z naszymi Ogólnymi Warunkami Sprzedaży. Naszych porad na temat techniki stosowania udzielamy w oparciu o aktualny stan naszej wiedzy. Jednakże, ponieważ warunki i metody korzystania z produktów Dow Corning są poza naszą kontrolą, informacje te nie mogą zastąpić testów klienta w celu upewnienia się, że produkty Dow Corning są bezpieczne, efektywne i w pełni wystarczające do konkretnego zastosowania. Dow Corning jedynie gwarantuje, że w momencie wysyłki produkty odpowiadają obowiązującym specyfikacjom sprzedaży. Wyłącznym zadośćuczynieniem za naruszenie gwarancji jest refundacja kosztów zakupu lub wymiana produktu, który był inny niż gwarantowany. Dow Corning w szczególności nie udziela żadnych innych, wyrażonych wprost lub implikowanych (w podtekście) gwarancji przydatności do określonego celu lub działalności handlowej. Dow Corning nie ponosi odpowiedzialności za jakiekolwiek przypadkowe lub wtórne szkody. Istniejące już ewentualne prawa patentowe osób trzecich są uwzględniane. Propozycje zastosowań nie mogą być traktowane jako zachęta do naruszania patentów. Xiameter, Dow Corning, Silastic są zarejestrowanymi znakami towarowymi firmy Dow Corning Corporation. Informacji na temat innych naszych produktów znajdziesz: MILAR Sp. z o.o Grodzisk Mazowiecki ul. Graniczna 47 tel: fax: milar@milar.pl 28 Październik 2011 Xiameter RTV-4234-T-4 _apl Strona 5/5
