1 Systemy nagłośnieniowe

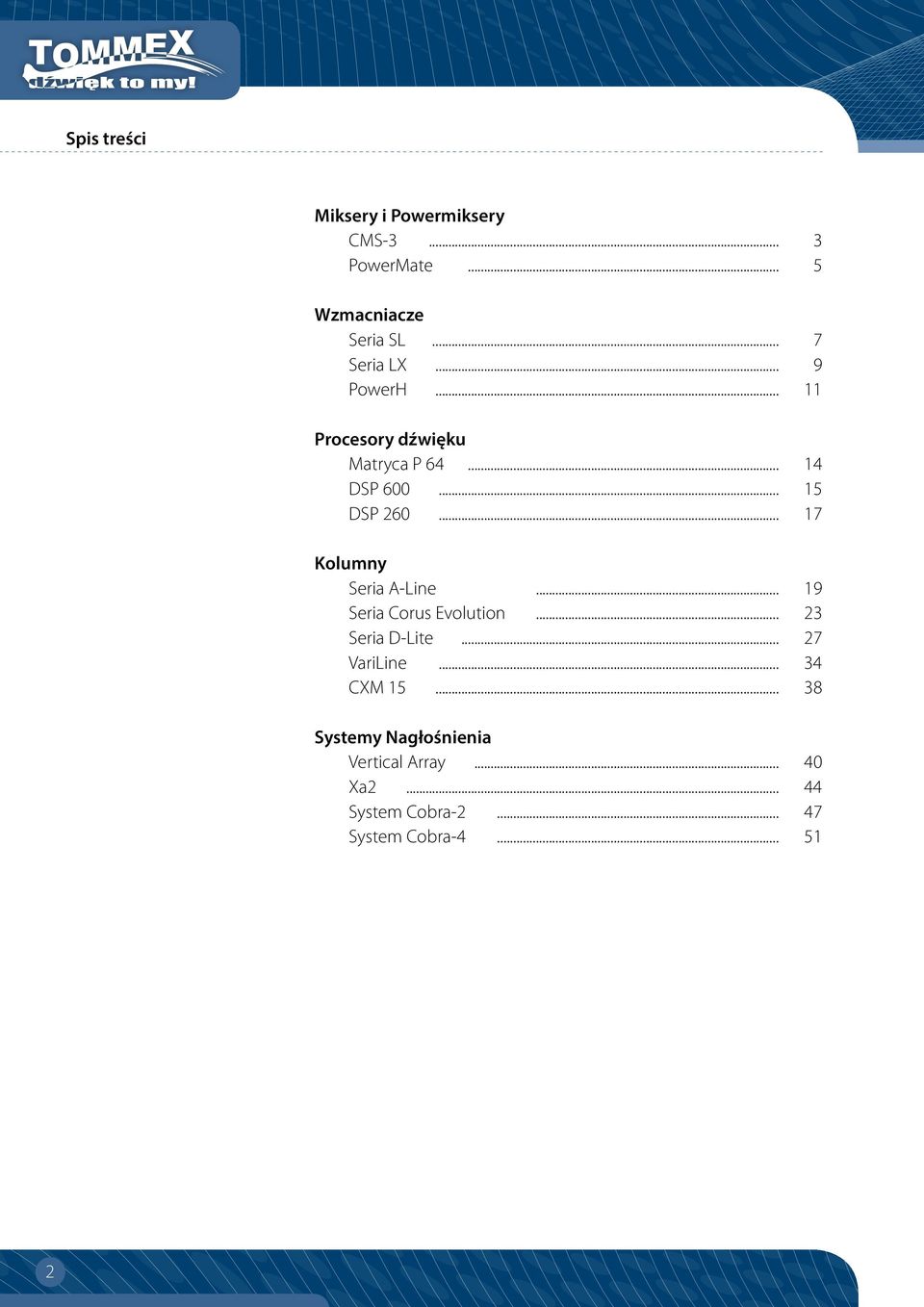

2 Spis treści Miksery i Powermiksery CMS PowerMate... 5 Wzmacniacze Seria SL... 7 Seria LX... 9 PowerH Procesory dźwięku Matryca P DSP DSP Kolumny Seria A-Line Seria Corus Evolution Seria D-Lite VariLine CXM Systemy Nagłośnienia Vertical Array Xa System Cobra System Cobra

3 KATALOG 2012/2013 Miksery i Powermiksery CMS-3 Compact Mixing System DYNACORD CMS-3 to seria kompaktowych mikserów audio. W wyniku integracji wysokiej klasy miksera sygnału ze studyjnej jakości cyfrowymi 24/48 bitowymi procesorami efektów i profesjonalnym interfejsem, kompatybilnym z platformą PC oraz MAC, uzyskano generację urządzeń, które stanowią doskonałą propozycję dla szerokiego zakresu aplikacji mobilnych oraz instalacyjnych w profesjonalnym sektorze pro audio. CMS-3 to urządzenia stworzone głównie z myślą o systemach aktywnych. W trosce o niezawodność i najwyższą jakość przetwarzanego dźwięku, do ich produkcji wykorzystuje się komponenty najwyższej jakości te same, które stosowane są również do produkcji PowerMate-3. Wygodna w użyciu sekcja efektów pozwala na niezależne edytowanie każdego z procesorów, oferujących po 100 fabrycznych presetów, wyselekcjonowanych i zoptymalizowanych pod kątem zastosowań Live. Użytkownikowi umożliwiono również modyfikację parametrów oraz zdefiniowanie dwudziestu własnych ustawień dla każdego z procesorów. Poczwórny port USB 2.0 pozwala na bezpośrednią rejestrację lub odtwarzanie dźwięku. Rodzinę CMS-3 wyposażono w czytelny wyświetlacz OLED, charakteryzujący się wysokim kontrastem, a także ergonomiczny układ poszczególnych sekcji, gwarantujący użytkownikowi komfortowe i intuicyjne korzystanie z urządzenia. Zastosowane rozwiązanie konstrukcyjne pozwala w razie potrzeby na łatwe zamontowanie CMS-3 w obudowie transportowej typu rack 19. Wystarczy w tym celu jedynie zdemontować plastikowe okładziny po obu stronach obudowy i zastąpić je specjalnymi uchwytami montażowymi. Aktualnie dostępne są cztery modele należące do rodziny CMS-3: CMS oferujący 8 kanałów (4x Mikr/Linia + 2x Mikr/Linia stereo USB ( super channels ) + 2x Stereo/Linia). CMS oferujący 10 kanałów (6 wejść mic / line oraz 4 wejścia stereo). CMS oferujący 16 kanałów (12 wejść mic / line oraz 4 wejścia stereo). CMS oferujący 22 kanały (18 wejść mic / line oraz 4 wejścia stereo). 3

4 Miksery i Powermiksery CMS-3 Specyfikacja CMS/PM CMS/PM CMS/PM CMS/PM Kanały Mono + Stereo MON, FX, AUX 2Pre, 2Post, 2 z możliwością przełączenia PRE/POST Pasmo przenoszenia przy -3dB, 1kHz Dowolne wejście do dowolnego wyjścia w mikserze 15 Hz - 70kHz Korekcja regulacja LO ±15dB / 60 Hz MID, dla wejść mono ±15dB / 100 Hz to 8kHz MID, dla wejść stereo ±12dB / 2.4kHz Regulacja HI ±15dB / 12kHz 11-zakresowy Master EQ (63, 125, 250, 400, 630, 1k, 1.6k, 2.5k, 9-zakresowy Master EQ ±10dB / Q = 1.5 to 2.5 4k, 6.3k, 12k Hz) Filtry wejścia mono, LO-CUT f = 80 Hz, 18 db/oct. wejścia mono, VOICE FILTER przełączany MON 1/2 FILTR FEEDBACK 70 Hz - 7kHz, notch, -9dB Efekty Typ Wyświetlacz USB Kanały Konwersja AD/DA Interfejs PC Interfejs MIDI Zasilanie Phantom Podwójny multiefekt stereo 24/48-bit + TAP Delay, 100 ustawień fabrycznych, 20 użytkownika 128 x 64 pikseli, OLED 4 In / 4 Out 24-bit USB2.0, Typ B żeński złącze 5-pin DIN, In / Out 48 V DC Dla serii PowerMate Maksymalna moc wyjściowa dla dwóch kanałów, THD = 1%, 1kHz Przy 2,66Ohm Przy 4Ohm Przy 8Ohm 2x 1350W 2x 1000W 2x 600W 4

5 KATALOG 2012/2013 Miksery i Powermiksery PowerMate-3 Powered Mixer DYNACORD był pierwszym producentem, który zintegrował mikser sygnału audio oraz wzmacniacz mocy, umieszczając te urządzenia we wspólnej, przenośnej, kompaktowej obudowie. Firma może pochwalić się ponad 65-letnią tradycją i bogatym doświadczeniem w rozwoju, projektowaniu oraz produkcji mobilnych ampli-mikserów. W świetle powyższych faktów DYNACORD uznawany jest powszechnie za prekursora w tej dziedzinie. Fundamentalne założenia i wypracowane koncepcje sprzed 65 lat są nadal konsekwentnie realizowane, a co ważne są też udoskonalane z zastosowaniem najnowszych materiałów oraz osiągnięć technologicznych z niezmiennie tą samą, dużą dbałością o komfort pracy i zadowolenie użytkownika. Dzięki takim założeniom, DYNACORD zawsze posiadał w swojej ofercie modele, które spotykały się z dużym uznaniem odbiorców, ciesząc się ogromną, wieloletnią popularnością na rynku. Dewizą konstruktorów oryginalnego PowerMate było oddanie do dyspozycji klientów większej mocy, większej ilości efektów o znacznie wyższej jakości, a także większej ilości funkcji przydatnych w pracy. Doskonała realizacja tych założeń wyznaczyła nowy, przemysłowy standard dla profesjonalnych mikserów ze zintegrowanym procesorem efektów oraz wzmacniaczem przetwarzającym dźwięk z najwyższą koncertową jakością. PowerMate jest mobilnym, kompaktowym, ale jednocześnie doskonałym narzędziem, które stanowi kompletną propozycję dla niewielkich systemów PA. Wszystkie wymienione założenia oraz wszechobecny duch innowacji, towarzyszyły kolejnym pracom nad doskonaleniem technologii ampli-mikserów. W rezultacie, obecny PowerMate-3 jest bardzo intuicyjnym, przyjaznym użytkownikowi narzędziem, które zapewnia niezawodną, bezpieczną eksploatację, gwarantując przy tym efektywną i komfortową pracę, jak również oszczędność energii. Z uwagi na bogate wyposażenie oraz wszechstronność zastosowania, PowerMate-3 stanowi w szerokim zakresie idealne rozwiązanie dla wielu profesjonalnych zastosowań, począwszy od indywidualnych występów na żywo po obsługę średniej wielkości imprez, a także jako kluczowy element różnych stałych instalacji w hotelach, kościołach, halach, klubach, salach konferencyjnych, czy restauracjach. DYNACORD PowerMate-3 spotka się z uznaniem wszędzie tam, gdzie wymogiem nadrzędnym jest wysoka jakość dźwięku i niezawodność działania w każdej sytuacji. 5

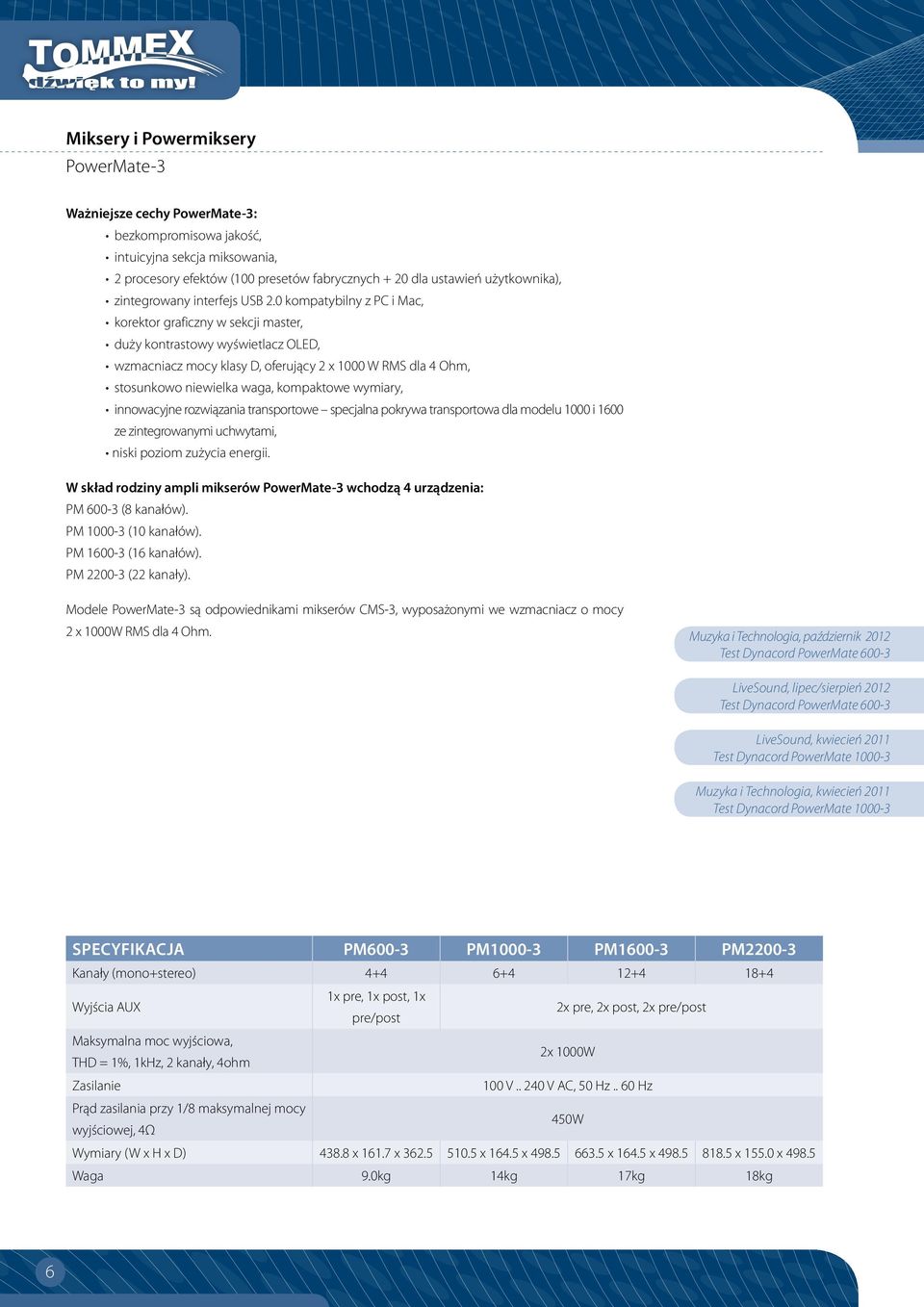

6 Miksery i Powermiksery PowerMate-3 Ważniejsze cechy PowerMate-3: bezkompromisowa jakość, intuicyjna sekcja miksowania, 2 procesory efektów (100 presetów fabrycznych + 20 dla ustawień użytkownika), zintegrowany interfejs USB 2.0 kompatybilny z PC i Mac, korektor graficzny w sekcji master, duży kontrastowy wyświetlacz OLED, wzmacniacz mocy klasy D, oferujący 2 x 1000 W RMS dla 4 Ohm, stosunkowo niewielka waga, kompaktowe wymiary, innowacyjne rozwiązania transportowe specjalna pokrywa transportowa dla modelu 1000 i 1600 ze zintegrowanymi uchwytami, niski poziom zużycia energii. W skład rodziny ampli mikserów PowerMate-3 wchodzą 4 urządzenia: PM (8 kanałów). PM (10 kanałów). PM (16 kanałów). PM (22 kanały). Modele PowerMate-3 są odpowiednikami mikserów CMS-3, wyposażonymi we wzmacniacz o mocy 2 x 1000W RMS dla 4 Ohm. Muzyka i Technologia, październik 2012 Test Dynacord PowerMate LiveSound, lipec/sierpień 2012 Test Dynacord PowerMate LiveSound, kwiecień 2011 Test Dynacord PowerMate Muzyka i Technologia, kwiecień 2011 Test Dynacord PowerMate Specyfikacja PM600-3 PM PM PM Kanały (mono+stereo) Wyjścia AUX 1x pre, 1x post, 1x pre/post 2x pre, 2x post, 2x pre/post Maksymalna moc wyjściowa, THD = 1%, 1kHz, 2 kanały, 4ohm 2x 1000W Zasilanie 100 V V AC, 50 Hz.. 60 Hz Prąd zasilania przy 1/8 maksymalnej mocy wyjściowej, 4Ω 450W Wymiary (W x H x D) x x x x x x x x Waga 9.0kg 14kg 17kg 18kg 6

7 KATALOG 2012/2013 Wzmacniacze Seria SL Wzmacniacze serii SL Solidna technologia gwarantowana logiem DYNACORD, wszechstronność zastosowania, przy wysoce konkurencyjnej cenie, to maksyma, która towarzyszyła zaprojektowaniu wzmacniaczy serii SL. Wzmacniacze tej serii zapewniają stabilną moc oraz wysoki współczynnik sprawności, dzięki czemu stanowią doskonałą propozycję dla różnorodnych systemów mobilnych oraz klubowych instalacji stacjonarnych, opartych na seriach kolumn D-Lite, VariLine lub Corus Evolution. Wzmacniacze SL są wyposażone w zabezpieczenia przed przegrzaniem, przeciążeniem, zwarciem, wysokimi częstotliwościami oraz prądem stałym na wyjściu. Obieg ochronny EMF zabezpiecza końcowe tranzystory przed uszkodzeniem na wypadek zadziałania efektu zwrotnej siły elektromotorycznej. System miękkiego startu powoduje, że załączenie mocy wyjściowej wzmacniacza realizowane jest z pewnym opóźnieniem, poprzez przekaźnik połączony z obwodem elektronicznym. Obwód ten uruchamia przekaźnik dopiero po uzyskaniu przez bloki wzmacniacza pełnego, bezpiecznego stanu gotowości do pracy. Łagodny start zapobiega gwałtownemu, chwilowemu przyrostowi poboru mocy podczas rozruchu, skutkującego najczęściej zadziałaniem bezpieczników chroniących źródło zasilania. 7

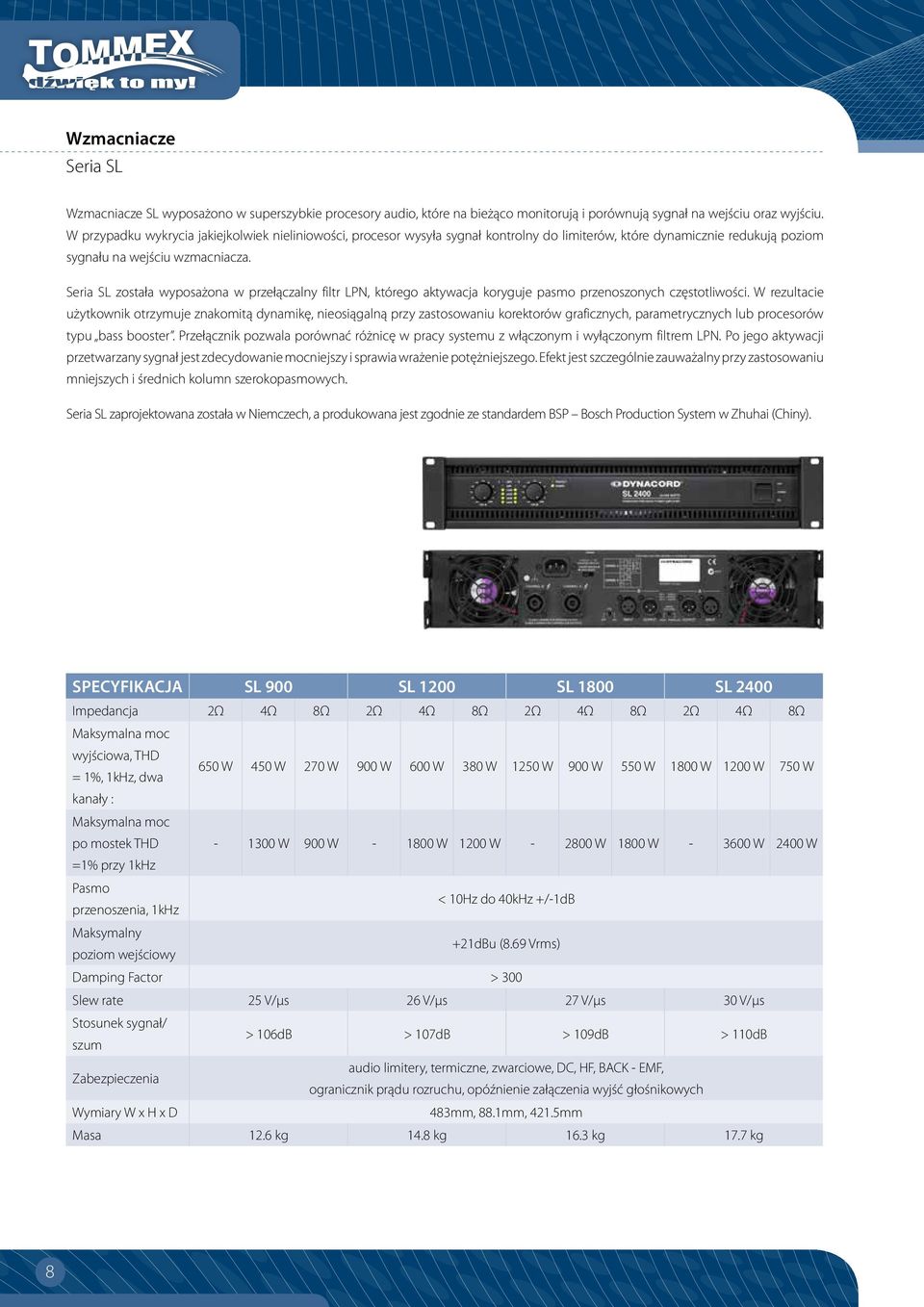

8 Wzmacniacze Seria SL Wzmacniacze SL wyposażono w superszybkie procesory audio, które na bieżąco monitorują i porównują sygnał na wejściu oraz wyjściu. W przypadku wykrycia jakiejkolwiek nieliniowości, procesor wysyła sygnał kontrolny do limiterów, które dynamicznie redukują poziom sygnału na wejściu wzmacniacza. Seria SL została wyposażona w przełączalny filtr LPN, którego aktywacja koryguje pasmo przenoszonych częstotliwości. W rezultacie użytkownik otrzymuje znakomitą dynamikę, nieosiągalną przy zastosowaniu korektorów graficznych, parametrycznych lub procesorów typu bass booster. Przełącznik pozwala porównać różnicę w pracy systemu z włączonym i wyłączonym filtrem LPN. Po jego aktywacji przetwarzany sygnał jest zdecydowanie mocniejszy i sprawia wrażenie potężniejszego. Efekt jest szczególnie zauważalny przy zastosowaniu mniejszych i średnich kolumn szerokopasmowych. Seria SL zaprojektowana została w Niemczech, a produkowana jest zgodnie ze standardem BSP Bosch Production System w Zhuhai (Chiny). Specyfikacja SL 900 SL 1200 SL 1800 SL 2400 Impedancja 2Ω 4Ω 8Ω 2Ω 4Ω 8Ω 2Ω 4Ω 8Ω 2Ω 4Ω 8Ω Maksymalna moc wyjściowa, THD = 1%, 1kHz, dwa 650 W 450 W 270 W 900 W 600 W 380 W 1250 W 900 W 550 W 1800 W 1200 W 750 W kanały : Maksymalna moc po mostek THD W 900 W W 1200 W W 1800 W W 2400 W =1% przy 1kHz Pasmo przenoszenia, 1kHz < 10Hz do 40kHz +/-1dB Maksymalny poziom wejściowy +21dBu (8.69 Vrms) Damping Factor > 300 Slew rate 25 V/µs 26 V/µs 27 V/µs 30 V/µs Stosunek sygnał/ szum > 106dB > 107dB > 109dB > 110dB Zabezpieczenia audio limitery, termiczne, zwarciowe, DC, HF, BACK - EMF, ogranicznik prądu rozruchu, opóźnienie załączenia wyjść głośnikowych Wymiary W x H x D 483mm, 88.1mm, 421.5mm Masa 12.6 kg 14.8 kg 16.3 kg 17.7 kg 8

9 KATALOG 2012/2013 Wzmacniacze Seria LX Seria LX DYNACORD LX (Linear Precision) to seria ultra lekkich, profesjonalnych wzmacniaczy, dostarczających dużą moc w szerokim zakresie dynamiki, wyposażonych w zasilacz impulsowy. Wzmacniacze tej serii, oprócz znakomitej jakości brzmienia, charakteryzują się również wysokim standardem zabezpieczeń, co gwarantuje duży stopień niezawodności oraz zapewnia ich wieloletnie bezawaryjne eksploatowanie. DYNACORD LX sprawdzają się doskonale zarówno we współpracy z szerokopasmowymi zestawami głośnikowymi, jak również we współpracy z poszczególnymi sekcjami wielodrożnych systemów nagłośnieniowych. TECHNOLOGIA SWITCHMODE. Jest to kombinacja analogowej konstrukcji wzmacniacza klasy H z konstrukcją nowoczesnego zasilacza. Rezultatem tego rozwiązania jest profesjonalny, wysokiej klasy wzmacniacz, dostarczający moc rzędu: 2 x 1500 W / 4 Ohm, przy jednoczesnym zachowaniu najwyższej jakości dźwięku, niewielkich rozmiarach obudowy oraz stosunkowo niewielkim ciężarze własnym, wynoszącym zaledwie: 8,7kg. Wzmacniacze LX pracują bezpiecznie i zachowują pełną efektywność, nawet przy obciążeniu o wartości 2 Ohm. Mały ciężar pozwala na tworzenie lekkich zespołów wzmacniaczy umieszczonych w obudowach transportowych typu rack 19, przeznaczonych do współpracy z wielodrożnymi systemami nagłośnieniowymi, co nie jest bez znaczenia w przypadku mobilnych systemów nagłośnieniowych. TECHNOLOGIA KLASY-H. Wzmacniacze LX wyposażone zostały w dwie niezależne szyny zasilania, które w sposób ciągły dostarczają mocy do bloków wzmacniaczy. Przez większą część pracy, wzmacniacze korzystają z niższej wartości napięcia zasilającego, która jest wystarczająca do bezbłędnego reprodukowania sygnału audio. W przypadku pojawienia się szczytowych wartości dynamiki, wzmacniacze przełączają się wewnętrznie na wyższą wartość napięcia zasilającego. Przewagą tej technologii jest fakt, że przez większość czasu wzmacniacze pracują przy niższej wartości zasilania w porównaniu ze wzmacniaczami klasy AB, co powoduje znacząco mniejsze rozproszenie mocy, a w konsekwencji znacznie niższe wydzielanie ciepła. Estrada i Studio, 06/2005 Test Dynacord LX2200 9

10 Wzmacniacze Seria LX OBWODY BEZPIECZEŃSTWA Całą serię LX wyposażono w zabezpieczenia temperaturowe zapobiegające przegrzaniu wzmacniacza, zabezpieczenia przed przeciążeniem, zwarciem, wysokimi częstotliwościami oraz prądem stałym na wyjściu. Dodatkowo posiadają one obieg ochronny Back-EMF. Zastosowany system tzw. miękkiego startu powoduje, że załączenie mocy wyjściowej wzmacniacza realizowane jest z pewnym opóźnieniem, poprzez przekaźnik połączony z obwodem elektronicznym. Obwód ten uruchamia przekaźnik dopiero po uzyskaniu przez bloki wzmacniacza pełnego, bezpiecznego stanu gotowości do pracy. Łagodny start zapobiega gwałtownemu, chwilowemu przyrostowi poboru mocy podczas rozruchu, skutkującemu najczęściej na zadziałaniu bezpieczników chroniących źródło zasilania. Wzmacniacze serii LX zostały zaprojektowane i wyprodukowane w Straubing (Niemcy), zgodnie ze standardem BPS Bosch Production System. Specyfikacja LX2200 LX3000 Impedancja 8Ω 2Ω 4Ω 8Ω 2Ω 4Ω 8Ω Maksymalna moc wyjściowa, THD = 1%, 1kHz : 500 W 1600 W 1100 W 600 W 2100 W 1500 W 900 W Maksymalna moc, mostek, THD =1% przy 1kHz 1600 W W 2200 W W 3000 W Maksymalne napięcie na wyjściu, THD =1% przy 1kHz 78 V 95 V Pasmo przenoszenia, 1kHz, THD=1%, ½ mocy, 4ohm < 10Hz do 60kHz Wzmocnienie napięciowe 32dB Czułość wejścia +5,8dBu (1,55 V rms) +7,0dBu (1,74 V rms) Maksymalny poziom wejściowy +22dBu (9,78 Vrms) Slew rate 35 V/µs 38 V/µs Stosunek sygnał/szum > 107dB > 108dB Zasilanie 100 V V, 50 Hz - 60 Hz Prąd zasilania przy 1/8 maksymalnej mocy wyjściowej, 4Ω 850 W 1070 W audio limitery, termiczne, zwarciowe, DC, HF, BACK - EMF, Zabezpieczenia ogranicznik prądu rozruchu, ogranicznik prądu szczytowego, opóźnienie załączenia wyjść głośnikowych Chłodzenie przód-tył, wentylatory o płynnie regulowanej prędkości, 3-stopnie pracy Temperatura pracy +5 C C Klasa bezpieczeństwa 1 Wymiary WxHxD 483mm, 88.1mm, 384mm Masa 8,15 kg 8,70 kg 10

11 KATALOG 2012/2013 Wzmacniacze PowerH Wzmacniacze PowerH Wzmacniacze serii PowerH otworzyły nowy rozdział w technologii konstruowania wzmacniaczy o dużej mocy. Są one kolejnym kamieniem milowym w ponad 65-letniej historii marki DYNACORD, pełnej bogatych tradycji i doświadczeń, również w zakresie projektowania oraz produkcji wysokiej klasy wzmacniaczy mocy. Wymagania, jakie dzisiejszy użytkownik stawia przed nowoczesnymi wzmacniaczami mocy są olbrzymie. Najczęściej oczekuje się, by stanowiły one kombinację takich cech, jak: bardzo duża moc wyjściowa, jak najbardziej zminimalizowany ciężar własny, doskonała, bezkompromisowa jakość brzmienia, bezwarunkowa niezawodność, możliwość zdalnego monitorowania, zmiany parametrów pracy, a także przystosowanie do współpracy z siecią. Aby wzmacniacz był w stanie oddawać na wyjściu moc rzędu 2500 W przy 4 Ohm lub 3500 W przy 2 Ohm, musi być zdolny do dostarczania napięcia o szczytowych wartościach w zakresie 180V i 200 V. Warunek ten ogranicza liczbę możliwych topologii do dwóch: Klasa D oraz Dynacord (Linear Grounded Bridge) Klasy H. Po przeprowadzeniu szeregu badań dział konstrukcyjny firmy Dynacord zadecydował ostatecznie przeciwko zastosowaniu Klasy D. Z uwagi na wykorzystanie rozwiązania PWM (Pulse Width Modulation) jest to bardzo atrakcyjna konstrukcja, charakteryzująca się wysoką efektywnością działania oraz niskim ciężarem własnym urządzeń. Jej dużym mankamentem jest natomiast spory zakres zniekształceń, które są wyraźnie zależne od zmian obciążenia w danym zakresie częstotliwości, skutkując niepożądanym efektem przebarwienia dźwięku na wyjściu wzmacniacza. Rozwiązanie push-pull zastosowane w Klasie H było akceptowalnym rozwiązaniem z uwagi na wysoką jakość przetwarzanego dźwięku, które sprawdzało się znakomicie w wielu wzmacniaczach marki Dynacord. Niestety rozwiązanie to jest możliwe tylko w przypadku wzmacniaczy o maksymalnym poziomie wyjściowym do 1500 W / 4Ω. Ograniczeniem rozwiązania push-pull Klasy H, było niebezpieczne zbliżenie się do napięcia 250V, specyfikowanego dla wielu tranzystorów audio, a także ograniczenie wynikające z napięcia przebicia złącza w typowych bipolarnych tranzystorach mocy. Przekroczenie przez krótki okres czasu specyfikowanych, szczytowych wartości napięcia, prowadzi nieuchronnie do uszkodzenia tranzystorów w stopniach końcowych wzmacniacza. Użycie egzotycznych tranzystorów o napięciu 350V było rozwiązaniem nie do przyjęcia, z uwagi na ich zachowanie przy drugim przebiciu złącza, na ich wydajność, a także ich dostępność. W związku z tym, wyższa moc wymagała nieco innych rozwiązań. Konstrukcja Dynacord a Linear Grounded Bridge (zastosowana np. w L 2400/P 3000) udowodniła na przestrzeni lat zarówno swoją wysoką niezawodność, jak też i doskonałe możliwości brzmieniowe. 11

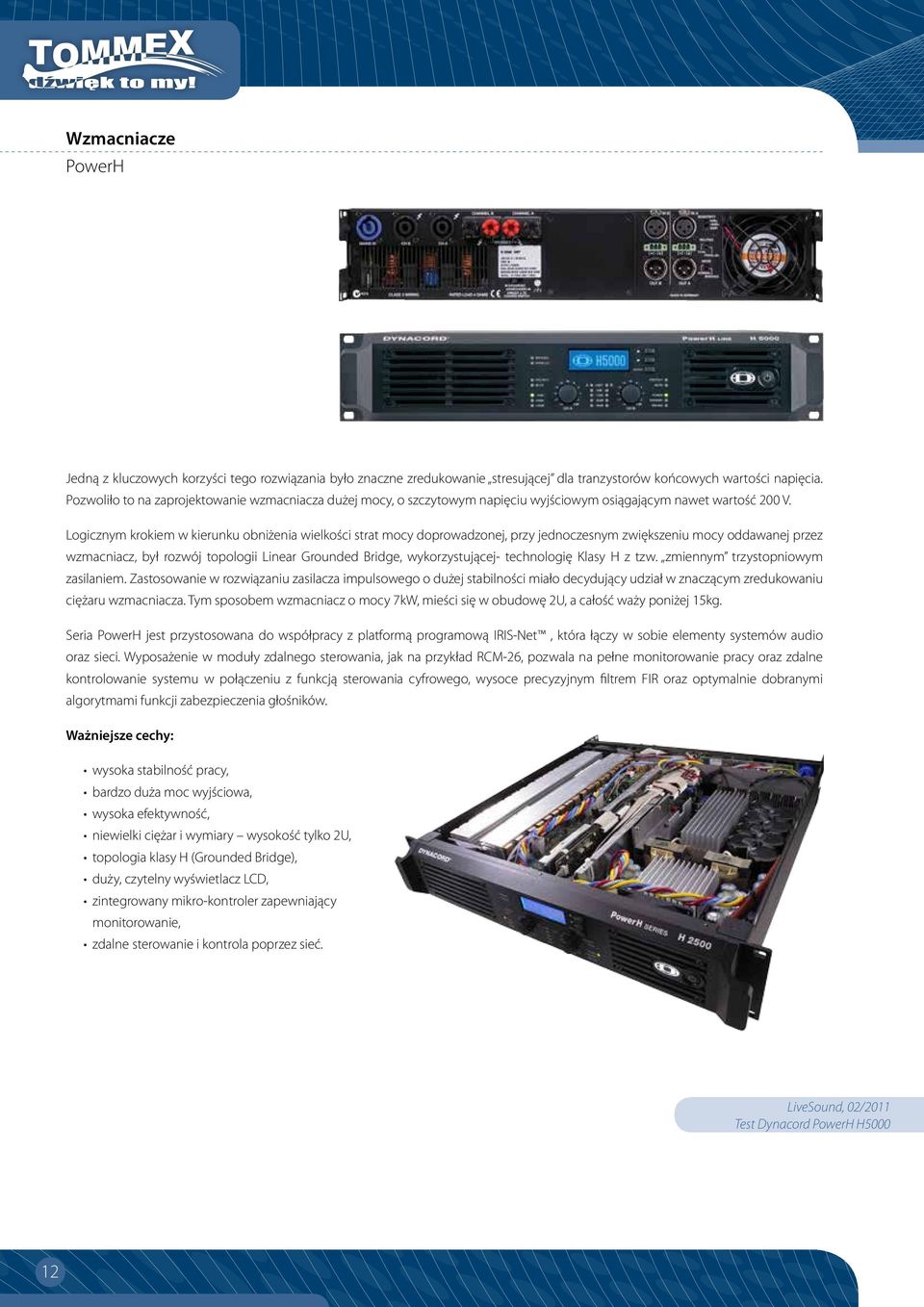

12 Wzmacniacze PowerH Jedną z kluczowych korzyści tego rozwiązania było znaczne zredukowanie stresującej dla tranzystorów końcowych wartości napięcia. Pozwoliło to na zaprojektowanie wzmacniacza dużej mocy, o szczytowym napięciu wyjściowym osiągającym nawet wartość 200 V. Logicznym krokiem w kierunku obniżenia wielkości strat mocy doprowadzonej, przy jednoczesnym zwiększeniu mocy oddawanej przez wzmacniacz, był rozwój topologii Linear Grounded Bridge, wykorzystującej technologię Klasy H z tzw. zmiennym trzystopniowym zasilaniem. Zastosowanie w rozwiązaniu zasilacza impulsowego o dużej stabilności miało decydujący udział w znaczącym zredukowaniu ciężaru wzmacniacza. Tym sposobem wzmacniacz o mocy 7kW, mieści się w obudowę 2U, a całość waży poniżej 15kg. Seria PowerH jest przystosowana do współpracy z platformą programową IRIS-Net, która łączy w sobie elementy systemów audio oraz sieci. Wyposażenie w moduły zdalnego sterowania, jak na przykład RCM-26, pozwala na pełne monitorowanie pracy oraz zdalne kontrolowanie systemu w połączeniu z funkcją sterowania cyfrowego, wysoce precyzyjnym filtrem FIR oraz optymalnie dobranymi algorytmami funkcji zabezpieczenia głośników. Ważniejsze cechy: wysoka stabilność pracy, bardzo duża moc wyjściowa, wysoka efektywność, niewielki ciężar i wymiary wysokość tylko 2U, topologia klasy H (Grounded Bridge), duży, czytelny wyświetlacz LCD, zintegrowany mikro-kontroler zapewniający monitorowanie, zdalne sterowanie i kontrola poprzez sieć. LiveSound, 02/2011 Test Dynacord PowerH H

13 KATALOG 2012/2013 Wzmacniacze PowerH SPECYFIKACJA H2500 H5000 IMPEDANCJA Maksymalna moc wyjściowa THD = 1%, 1kHz, dwa kanały 2000W 1450W 850W 3500W 2500W 1500W Maksymalna moc wyjściowa, mostek, THD = 1%, 1 khz W 2900W W 5000W Maksymalne napięcie THD = 1%, 1 khz 95V 125V Wzmocnienie napięciowe, ref. 1 khz 39dB / 35dB / 32dB (przełączalne) 41dB / 35dB / 32dB (przełączalne) Czułość wejścia moc ohm, 1kHz 0dBu / +4dBu / +7dBu (przełączalna) 0dBu / +6dBu / +9dBu (przełączalna) Zniekształcenia THD przy znamionowej mocy wyjściowej MBW = 80 khz, 1 khz < 0.05% Pasmo przenoszenia, 1kHz < 10Hz...30kHz (±1dB) Impedancja wejścia 20kohm Damping Factor, 1kHz > 400 Stosunek sygnał/szum A-ważone, wzmocnienie napięciowe 32dB 109dB 111dB Prąd zasilania przy 1/8 maksymalnej mocy wyjściowej, 4Ω 1000W 1450W Zabezpieczenia audio limitery, termiczne, zwarciowe, DC, HF, BACK - EMF, ogranicznik prądu rozruchu, ogranicznik prądu szczytowego, opóźnienie załączenia wyjść głośnikowych audio limitery, termiczne, zwarciowe, DC, HF, BACK - EMF, ogranicznik prądu rozruchu, ogranicznik prądu szczytowego, opóźnienie załączenia wyjść głośnikowych Chłodzenie przód-tył, wentylatory o płynnie regulowanej prędkości, 5-stopni pracy Waga 14.2kg 14.5kg 13

14 Procesory dźwięku Matryca P 64 DYNACORD P 64 Digital Audio Matrix Manager to modułowa, w pełni konfigurowalna cyfrowa matryca, umożliwiająca projektowanie kompletnych rozwiązań systemów audio oraz zarządzanie nimi poprzez sieć. Blok DSP, odpowiedzialny za cyfrowe przetwarzanie sygnału, pozwala na dowolne skonfigurowanie do 32 kanałów audio. Jest to możliwe dzięki szerokiej gamie dostępnych modułów, takich jak: mikser, krosownica, procesor dynamiki, aktywna zwrotnica, korektor graficzny oraz filtry FIR. Moc obliczeniowa DSP może zostać dodatkowo zwiększona poprzez dodanie kart rozszerzających. Dowolną rozbudowę konfiguracji sprzętowej umożliwiają cztery sloty, znajdujące się na tylnej płycie obudowy urządzenia. Sloty mogą zostać wyposażone w karty I/O, posiadające dowolnie po 8 wejść albo wyjść cyfrowych lub analogowych. Wśród możliwych opcji są dostępne również karty z wejściami mikrofonowymi. Wszystkie jednostki P 64 można łączyć ze sobą za pomocą sieci CobraNet, która umożliwia pełne sterowanie oraz monitorowanie nawet najbardziej rozbudowanego i zdecentralizowanego systemu audio. Zintegrowane funkcje kontrolne gwarantują bezproblemowe wykonywanie nawet najbardziej złożonych operacji. Jedną z funkcji jest możliwość łączenia różnych parametrów pomiędzy sobą, a po ich przetworzeniu, wykorzystanie ich logicznej sumy do spełniania określonych zadań. Dzięki takiej zaawansowanej operatywności istnieje możliwość wyznaczenia zadań, których realizacja nastąpi w z góry określonym czasie. Wszelkie ewentualne uszkodzenia w działaniu matrycy P 64 oraz urządzeń zintegrowanych w danym systemie wykrywane są automatycznie, a informacja o statusie danego urządzenia wyświetlana jest na monitorze komputera PC lub innym panelu sterująco-monitorującym. Matryca Dynacord P 64 pozwala na pełne korzystanie z szerokiej gamy funkcji oferowanych przez IRIS-Net, który integruje wszystkie urządzenia producenta, tworzące kompleksowy system audio, dając możliwość ich konfigurowania oraz zdalnego zarządzana z poziomu PC poprzez sieć. Konfiguracja, sterowanie oraz funkcje kontrolne prowadzone są z jednego miejsca oraz w czasie rzeczywistym, z zastosowaniem jednego tylko oprogramowania. Możliwe jest również gromadzenie danych dotyczących pracy zestawów głośnikowych, które są monitorowane poprzez współpracujące z nimi wzmacniacze. IRIS-Net obsługuje Ethernet, CobraNet, CAN-Bus, USB, a z uwagi na swoją otwartą architekturę jest gotowy na przyjęcie dalszych implementacji. Umożliwia tworzenie przyjaznego interfejsu użytkownika, dostosowanego do indywidualnych potrzeb instalacji, pozwalając na przejrzystą kontrolę nad systemami PA, a także dźwiękowymi systemami bezpieczestwa w obiektach typu stadiony, teatry, hale sportowe, czy centra handlowe i konferencyjne. Matryca Dynacord P 64 zarządzana z platformy IRIS-Net, wykorzystując protokół Cobra-Net do wielokanałowego przesyłu sygnałów audio, pozwala na tworzenie i zarządzanie rozległymi strukturami sieciowymi o wysokim stopniu technologicznego zaawansowania. MODUŁY: DM-1. Dante Interface moduł przystosowany do pracy z matrycą P 64, umożliwiający współpracę z siecią opartą na protokole Dante, pozwalający na jednoczesną transmisję 32 cyfrowych sygnałów wychodzących i 32 cyfrowych sygnałów wchodzących. AI-1. Analog Input moduł przystosowany do współpracy z matrycą P 64, oferujący 8 wejść analogowych. MI-1. Microphone Input moduł przystosowany do współpracy z matrycą P 64, oferujący 8 wejść mikrofonowych. AO-1. Analog Output moduł przystosowany do współpracy z matrycą P 64, oferujący 8 wyjść analogowych. DI-1. Digital Input moduł przystosowany do współpracy z matrycą P 64, oferujący 8 wejść cyfrowych. DO-1. Digital Output moduł przystosowany do współpracy z matrycą P 64, oferujący 8 wyjść cyfrowych. CM-1. CobraNet Digital Audio Network Interface moduł przystosowany do pracy z matrycą P 64, umożliwiający współpracę z siecią opartą na protokole CobraNet, pozwalający na jednoczesną transmisję 32 cyfrowych sygnałów wychodzących i 32 cyfrowych sygnałów wchodzących. 14

15 KATALOG 2012/2013 Procesory dźwięku DSP 600 Procesor DSP 600 DSP 600 jest cyfrowym procesorem dźwięku przystosowanym do współpracy z siecią. Został on wyposażony w dwa wejścia analogowe, dwa wejścia cyfrowe w formacie AES/EBU oraz sześć wyjść analogowych. Każde z wyjść oferuje najwyższą jakość sygnału audio poddanego procesom obróbki. Jest to wynik zastosowania DSP o dwurdzeniowej topologii, 24 bitowych, linearnych konwerterów AD/ DA oraz 48-bitowej rozdzielczości przetwarzania ze zdwojoną precyzją. DSP 600 osiąga realny zakres dynamiki przekraczający wartość 116 db przy całkowitych zniekształceniach harmonicznych (THD) poniżej 0,002%. Dzięki zastosowanym filtrom IIR oraz filtrom 512-tap FIR wysokiej rozdzielczości, możliwości precyzyjnego zabezpieczenia głośników, a także wielostopniowej kontroli opóźnienia sygnału, DSP 600 ustanawia nowe standardy w dziedzinie cyfrowych procesorów dedykowanych do zarządzania systemami nagłośnieniowymi. Przystosowanie do współpracy z siecią IRIS-Net pozwala na przyłączenie potrzebnej liczby procesorów DSP 600, a także na wygodną, szybką ich konfigurację oraz wspólnie zarządzanie z innymi urządzeniami pracującymi w technologii IRIS-Net. Konfiguracja i zarządzanie procesorem DSP 600 odbywać się może bezpośrednio z poziomu panelu przedniego urządzenia lub też za pomocą sieci IRIS-Net, poprzez Ethernet i / lub USB. Zintegrowany, podwójny port Ethernetu, umożliwia bezpośrednie połączenie urządzenia z PC bez konieczności stosowania tradycyjnych przełączników zewnętrznych. Sygnał kontrolny może być też przekazywany bezpośrednio z jednego urządzenia do następnego w układzie łańcuchowym. Przyciski bezpośredniego dostępu pozwalają w prosty sposób programować parametry urządzenia. Łączna baza 90 ustawień zawiera 60 komórek pamięci predefiniowanych przez producenta oraz 30 komórek do umieszczenia ustawień użytkownika. DSP 600 jest w pełni kompatybilny z ustawieniami głośników dostępnych w urządzeniach RCM-26 i P 64. Niewątpliwą zaletą jest możliwość blokowania (lub udostępniania) edycji wybranych parametrów z poziomu przedniego panelu urządzenia. Zapobiega to ingerencji w ustawienia przez osoby nieuprawnione. Znaczącą cechą jest też możliwość wielostopniowej kontroli opóźnienia, co pozwala na dobór wymaganych wartości dedykowanych różnym aplikacjom w rozbudowanych instalacjach. DSP 600 jest idealnym urządzeniem do zarządzania nowoczesnymi, kompleksowymi systemami nagłośnienia. Live Sound, październik 2012 Test Dynacord DSP

16 Procesory dźwięku DSP 600 SPECYFIKACJA DSP 600 Wejścia analogowe 2 x XLR IN, elektronicznie symetryzowane 2 x XLR THRU OUT, elektronicznie symetryzowane Wejście cyfrowe 1 x XLR AES/EBU IN 1 x XLR AES/EBU THRU OUT Format AES3, próbkowanie od 32kHz do 192kHz Nominalne napięcie wejściowe 1.55 V / +6dBu Maksymalne napięcie wejściowe (przy wejściu -6dB PAD) 17.3 V / +27dBu Impedancja wejściowa 10kΩ Tłumienie sygnału 1kHz (typowe) Konwersja A/D 24-Bit Sigma-Delta Wyjścia analogowe 6 x XLR wyjście elektronicznie symetryzowane Nominalne napięcie na wyjściu 1.55 V / +6dBu Maksymalne napięcie na wyjściu 8.7 V / +21dBu Impedancja wyjścia 50 Ω Konwersja D/A 24-Bit Sigma-Delta Pasmo przenoszenia Od 20 Hz do 22kHz (+/-0.5dB) THD+N < % (zakres ograniczony w przedziale od 22 Hz do 22kHz) Zakres dynamiki 116dB (zakres limitowany od 22 Hz do 22kHz) USB USB Typ B przednim panelu (PC) Ethernet 2 x RJ-45, 100MB, Zintegrowany przełącznik Próbkowanie 48kHz Format danych 24-Bit Wewnętrzne przetwarzanie 48-Bit Double Precision Korektory parametryczne, 31 zakresowy korektor graficzny, opóźnianie, Przetwarzanie sygnału 512 Filtry FIR ruting, zwrotnica, limiter PA, regulacja poziomu, polaryzacja, generator sygnału. Wymiary (WxHxD) (483 x 357 x 43.6 mm) 16

17 KATALOG 2012/2013 Procesory dźwięku DSP 260 Procesor DSP 260 DSP 260 to cyfrowy procesor typu 2 IN / 6 OUT umożliwiający zarządzenie systemem nagłośnieniowym. Jest on dumną kontynuacją długoletniej tradycji marki DYNACORD w dziedzinie projektowania i budowy innowacyjnych, cyfrowych procesorów sygnału. Opierając się na najnowocześniejszych rozwiązaniach sprzętowych, procesor ten oferuje zarówno stare, wielokrotnie sprawdzone presety, jak też zupełnie nowe, oparte na nowych algorytmach, które umożliwiają łatwe i szybkie skonfigurowanie aktywnych, wielodrożnych systemów PA. Konstruktorzy, co warto podkreślić, dołożyli starań, aby procesor ten był zarówno przyjazny użytkownikowi, jak również atrakcyjny cenowo. 24-bitowe konwertery AD/DA typu sigma-delta oraz 32-bitowy procesor typu floating-point, umożliwiają uzyskanie dynamiki na poziomie 111 db. Urządzenie wyposażono w dwa wejścia analogowe oraz stereofoniczne, cyfrowe wejście w formacie AES / EBU. Aktywowany włącznikiem PAD -6 db, na wejściu konwerterów AD, stanowi dodatkową formę zabezpieczenia przed przesterowaniem, zwłaszcza, gdy urządzenie współpracuje z konsoletą o bardzo wysokim poziomie wyjściowym. Urządzenie posiada sześć analogowych, elektronicznie symetryzowanych i w pełni niezależnych wyjść z możliwością indywidualnego ich wyciszania. Wejścia oraz wyjścia posiadają standardowe złącza typu XLR. Na przedniej płycie obudowy umieszczone zostały czytelne wskaźniki LED informujące o poziomie sygnału dla poszczególnych wejść oraz wyjść. Użytkownik może w prosty sposób skonfigurować system według własnych potrzeb, używając intuicyjnego oprogramowania. Należy w tym celu posłużyć się elementami regulacyjnymi urządzenia przy jednoczesnym korzystaniu z wyświetlacza. Urządzenie oferuje zestaw fabrycznych presetów, dedykowanych zestawom głośnikowym marki Dynacord, kompatybilnych z presetami starego, dobrego i wielokrotnie sprawdzonego DSP 244. Co więcej, w kategorii DSP, urządzenie oferuje parametryczne i graficzne korektory, regulację poziomu oraz regulację wartości opóźnienia sygnału dla każdego wejścia, a dla każdego z wyjść aktywne filtry (x-over), korektor, regulację poziomu sygnału, regulację wartości opóźnienia sygnału oraz limiter. 17

18 Procesory dźwięku DSP 260 Zainstalowany port RS-232 umożliwia wyznaczanie priorytetu Master lub Slave przy jednoczesnym korzystaniu z wielu urządzeń, a także przełączanie ustawień GPI. Urządzenie współdziała z zainstalowanym na PC oprogramowaniem (pracującym pod systemem Windows). PC może być podłączony do urządzenia poprzez interfejs USB, umieszczony na przedniej płycie obudowy. Funkcja lockout pozwala na określenie ustawień i parametrów, których regulacja z poziomu panelu urządzenia może być dostępna lub zablokowana. To zaledwie jedna z wielu zalet, które sprawiają, że DSP 260 jest idealnym wyborem również do zastosowań rentalowych. Różnorodność przydatnych funkcji w połączeniu z niezrównaną jakością audio oraz przystępną ceną, rekomenduje urządzenie do szerokiego zakresu profesjonalnych zastosowań. SPECYFIKACJA DSP 260 Wejścia analogowe 2 x XLR IN, elektronicznie symetryzowane 2 x XLR THRU OUT, elektronicznie symetryzowane Wejście cyfrowe 1 x XLR AES/EBU Format AES3, próbkowanie od 32kHz do 192kHz Nominalne napięcie wejściowe 1.23 V / +4dBu Maksymalne napięcie wejściowe (przy wejściu -6dB PAD) 17.3 V / +27dBu Impedancja wejściowa 10kΩ Tłumienie sygnału 1kHz (typowo) Konwersja A/D 24-Bit Sigma-Delta Wyjścia analogowe 6 x XLR elektronicznie symetryzowane Nominalne napięcie na wyjściu 1.23 V / +4dBu Maksymalne napięcie na wyjściu 8.7 V / +21dBu Impedancja wyjścia 50 Ω Konwersja D/A 24-Bit Sigma-Delta Pasmo przenoszenia 10 Hz to 22kHz (+/-0.5dB) THD+N < 0.01 % (zakres ograniczony w przedziale od 22 Hz do 22kHz) Zakres dynamiki 111dB (zakres limitowany od 22 Hz do 22kHz) USB USB Typ B przednim panelu (PC) Próbkowanie 48kHz Format danych 24-Bit Przetwarzanie sygnału Korektory parametryczne, 31 zakresowy korektor graficzny, opóźnianie, ruting, zwrotnica, limiter, regulacja poziomu, polaryzacja Wymiary (WxHxD) (483 x 357 x 43.6 mm) 18

19 KATALOG 2012/2013 Kolumny Seria A-Line Seria A-Line A Perfect Match! Głośniki z serii A-Line stanowią idealne rozwiązanie dla zespołów muzycznych, artystów solowych oraz mobilnych DJ ów, pracujących przy małej i średniej wielkości eventach. A-Line stawia legendarną jakość marki DYNACORD w zasięgu użytkowników z mniejszymi możliwościami budżetowymi, oferując maksimum funkcjonalności, których nikt nie spodziewałby się w tym segmencie produktowym. Wyprodukowane wyłącznie z wysokiej jakości komponentów, głośniki A-Line znacznie odbiegają od standardów w swojej klasie dzięki ich dużej wydajności i wyrównanemu pasmu przenoszenia. Poza tym dzięki 15 milimetrowej grubości obudowach, wykonanych ze sklejki pokrytej farbą strukturalną, są one zarówno lekkie jak i wytrzymałe. Asymetryczny design obudowy sprawia, że sprawdzą się one doskonałe jako monitory sceniczne. Mocny, lekki moduł wzmacniacza wyposażony w nowoczesny cyfrowy procesor DSP Filtry FIR w 12 i 15 aktywnych kolumnach szerokopasmowych, zapewniające bardziej liniową charakterystykę i mniejszy poziom negatywnych interferencji w zakresie zwrotnicy pomiędzy MF i HF Przełącznik monitor przełącza tryb pracy, poprawiając słyszalność z mniejszym ryzykiem wystąpienia sprzężenia zwrotnego Filtr low-cut zwiększa poziom wyrazistości brzmienia i chroni satelity podczas pracy z subooferem Idealne połączenie ze wszystkimi power mikserami PowerMate lub mikserami CMS. DYNACORD A-Line oferuje trzy modele aktywne i trzy modele pasywne, zawierające 12 i 15 głośniki szerokopasmowe oraz subwoofery 18. A-Line Modele Aktywne A 112A 12 dwudrożna, kolumna szerokopasmowa A 115A 15 dwudrożna, kolumna szerokopasmowa A 118A 18 kolumna niskotonowa 19

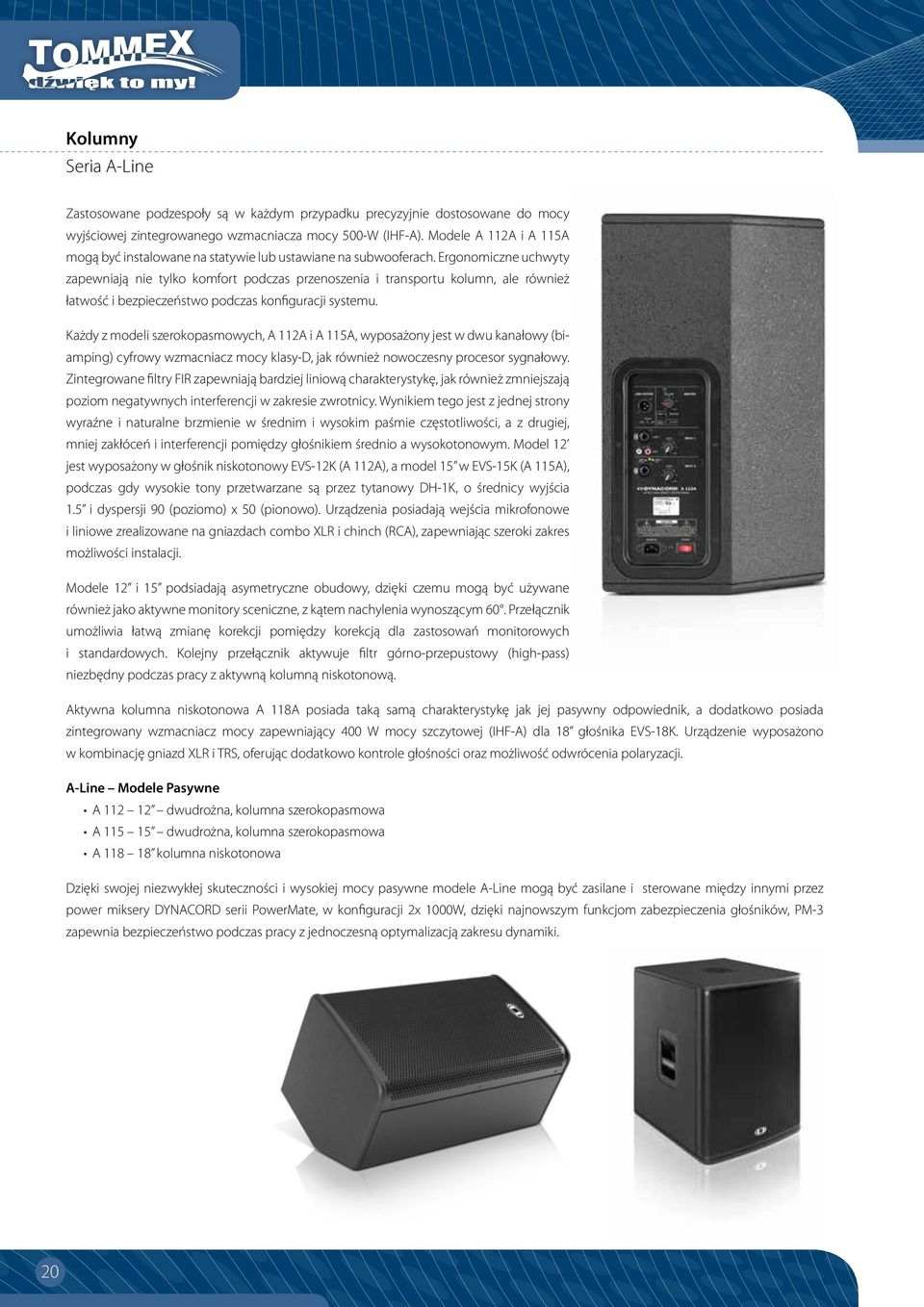

20 Kolumny Seria A-Line Zastosowane podzespoły są w każdym przypadku precyzyjnie dostosowane do mocy wyjściowej zintegrowanego wzmacniacza mocy 500-W (IHF-A). Modele A 112A i A 115A mogą być instalowane na statywie lub ustawiane na subwooferach. Ergonomiczne uchwyty zapewniają nie tylko komfort podczas przenoszenia i transportu kolumn, ale również łatwość i bezpieczeństwo podczas konfiguracji systemu. Każdy z modeli szerokopasmowych, A 112A i A 115A, wyposażony jest w dwu kanałowy (biamping) cyfrowy wzmacniacz mocy klasy-d, jak również nowoczesny procesor sygnałowy. Zintegrowane filtry FIR zapewniają bardziej liniową charakterystykę, jak również zmniejszają poziom negatywnych interferencji w zakresie zwrotnicy. Wynikiem tego jest z jednej strony wyraźne i naturalne brzmienie w średnim i wysokim paśmie częstotliwości, a z drugiej, mniej zakłóceń i interferencji pomiędzy głośnikiem średnio a wysokotonowym. Model 12 jest wyposażony w głośnik niskotonowy EVS-12K (A 112A), a model 15 w EVS-15K (A 115A), podczas gdy wysokie tony przetwarzane są przez tytanowy DH-1K, o średnicy wyjścia 1.5 i dyspersji 90 (poziomo) x 50 (pionowo). Urządzenia posiadają wejścia mikrofonowe i liniowe zrealizowane na gniazdach combo XLR i chinch (RCA), zapewniając szeroki zakres możliwości instalacji. Modele 12 i 15 podsiadają asymetryczne obudowy, dzięki czemu mogą być używane również jako aktywne monitory sceniczne, z kątem nachylenia wynoszącym 60. Przełącznik umożliwia łatwą zmianę korekcji pomiędzy korekcją dla zastosowań monitorowych i standardowych. Kolejny przełącznik aktywuje filtr górno-przepustowy (high-pass) niezbędny podczas pracy z aktywną kolumną niskotonową. Aktywna kolumna niskotonowa A 118A posiada taką samą charakterystykę jak jej pasywny odpowiednik, a dodatkowo posiada zintegrowany wzmacniacz mocy zapewniający 400 W mocy szczytowej (IHF-A) dla 18 głośnika EVS-18K. Urządzenie wyposażono w kombinację gniazd XLR i TRS, oferując dodatkowo kontrole głośności oraz możliwość odwrócenia polaryzacji. A-Line Modele Pasywne A dwudrożna, kolumna szerokopasmowa A dwudrożna, kolumna szerokopasmowa A kolumna niskotonowa Dzięki swojej niezwykłej skuteczności i wysokiej mocy pasywne modele A-Line mogą być zasilane i sterowane między innymi przez power miksery DYNACORD serii PowerMate, w konfiguracji 2x 1000W, dzięki najnowszym funkcjom zabezpieczenia głośników, PM-3 zapewnia bezpieczeństwo podczas pracy z jednoczesną optymalizacją zakresu dynamiki. 20

21 KATALOG 2012/2013 Kolumny Seria A-Line Model A 112 A 115 A 118 Typ zespołu głośnikowego 2-drożny, szerokopasmowy 2-drożny, szerokopasmowy subwoofer Przetworniki 1 x EVS-12K, 305 mm (12 ) DH-1K, 39 mm (1.5 ) 1 x EVS-15K, 381 mm (15 ) DH-1K, 39 mm (1.5 ) 1 x EVS-18K, 457 mm (18 ) Propagacja 90º H x 50º V 90º H x 50º V dookólna Pasmo przenoszenia 55 Hz - 20 khz (-10 db) 55 Hz - 20 khz (-10 db) 40 Hz Hz (-10 db) Moc maksymalna 250W RMS / 1000W PEAK (przy 8 ohm) 400W RMS / 1600W PEAK (przy 8 ohm) 400W RMS / 1600W PEAK (przy 8 ohm) Czułość 1W/1m 94 db SPL 97 db SPL 96 db SPL Częstotliwość podziału zwrotnicy 2,1 khz 2,1 khz brak Maksymalne ciśnienie akustyczne 124dB SPL (peak) 129 db SPL (peak) 128 db SPL (peak) Nominalna Impedancja 8 ohm 8 ohm 8 ohm Obudowa Sklejka brzozowa Sklejka brzozowa Sklejka brzozowa Grill Stalowy Stalowy Stalowy Wymiary mm (wys.x.szer.x.głęb.) 607x362x x432x x507x574 Waga 16kg 21,9kg 30,6kg Model A 112A A 115A A 118A Typ zespołu głośnikowego 2-drożny, szerokopasmowy 2-drożny, szerokopasmowy subwoofer Konfiguracja Aktywny, 2 kanały, wzmacniacz klasy D Aktywny, 2 kanały, wzmacniacz klasy D Aktywny, wzmacniacz klasy D Przetworniki 1 x EVS-12K, 305 mm (12 ) DH-1K, 39 mm (1.5 ) 1 x EVS-15K, 381 mm (15 ) DH-1K, 39 mm (1.5 ) 1 x EVS-18K, 457 mm (18 ) Propagacja 90º H x 50º V 90º H x 50º V dookólna Pasmo przenoszenia 55 Hz - 17 khz (-10 db) 56 Hz - 17 khz (-10 db) 40 Hz Hz (-10 db) Maksymalna moc na wyjściu IHF-A 500 W 500 W 400 W Maksymalna moc wzmacniaczna na wyjściu Maksymalne ciśnienie akustyczne SPL / 1m 420 W 420 W 305 W 121dB SPL 124 db SPL 123 db SPL Wymiary mm (wys.x.szer.x.głęb.) 607x362x x432x x507x574 Waga 16,8kg 22,5kg 31,3kg 21

22 Kolumny Seria A-Line Configuration Fullrange + Subwoofer System example, 2 x A 112 and 2 x A 118 subwoofers connected to a PowerMate A 112 A 112 VPM 1500 VPM 1500 PowerMate 3 A 118 A 118 Configuration Fullrange + Subwoofer Stacking fullrange systems with subwoof ers (2 x A 112A with LO-CUT setting selected, 2 x A 118A subwoofers) A 112A A 112A VPM 1500 VPM 1500 A 118A CMS 3 A 118A 22

23 KATALOG 2012/2013 Kolumny Seria Corus Evolution Seria Corus Evolution Corus Evolution to najnowsza generacja zestawów głośnikowych marki Dynacord, która cieszy się na rynku wyjątkowym powodzeniem. Zestawy umieszczono w klasycznej, drewnianej obudowie, co jest nawiązaniem do wczesnego okresu bogatej tradycji firmy. Serię zaprojektowano zarówno z myślą o sektorze muzycznym występy live, jak również i pod kątem zastosowań w instalacjach stacjonarnych. Corus Evolution wyróżnia przede wszystkim: duża moc, znakomite właściwości akustyczne, a także bardzo przystępna cena. Dyskretny wygląd i ponadczasowa jakość potwierdzona oznaczeniem: Made in Germany, to głównie zasługa ręcznego wykonania oraz dużej dbałości o najdrobniejsze szczegóły konstrukcyjne. Solidna stalowa kratka zabezpieczająca głośniki przed uszkodzeniem, szerokie, ergonomiczne i przyjazne użytkownikowi uchwyty transportowe, a także wpuszczony w obudowę panel przyłączeniowy sprawiają, że zestawy te nie tylko są wygodne w eksploatacji, ale nadają im również estetyczny, przyjemny dla oka i ponadczasowy wygląd. Kolumny szerokopasmowe, zostały wyposażone w specjalne punkty do zamontowania osprzętu służącego do ich podwieszania, a dla modeli C 12.2 i C 15.2 dostępny jest opcjonalnie zestaw dodatkowych akcesoriów instalacyjnych. Szerokopasmowe kolumny Cours Evolution zostały wyposażone w głośniki niskotonowe Electro-Voice serii SMX oraz przetworniki wysokotonowe Electro Voice serii DH-3 (w przypadku C 25.2 jest to ND-2), które wielokrotnie znakomicie się sprawdziły. Zestawy wyposażono również w nowoczesne zwrotnice, oparte na układzie filtrów 4-tego i 6-tego rzędu, a także dynamiczne obwody zabezpieczające przetworniki HF. Kolumny niskotonowe Corus Evolution wyposażono w przetworniki niskotonowe Electro-Voice serii EVS. Dzięki zintegrowanym filtrom górnozaporowym, kolumny te mogą współpracować w połączeniu równoległym z kolumnami szerokopasmowymi. W celu ułatwienia przemieszczania kolumn niskotonowych, opcjonalnie dostępne są dla nich specjalne koła transportowe. Muzyka i Technologia, 08/2011 Test Dynacord Corus C12.2 LiveSound, 09/2011 Test Dynacord Corus C

24 Kolumny Seria Corus Evolution Model C 12.2 C 15.2 C 25.2 Sub 1.15 Sub 1.18 Sub 2.18 Typ zespołu głośnikowego 2-drożny, pełnozakresowy Przetworniki EV SMX2120, 12 EV DH3, drożny, szerokopasmowy EV SMX2151, 15 EV DH3, drożny, szerokopasmowy EV 2x SMX2151, 15 EV ND2-8, 2 subwoofer subwoofer subwoofer EVS-15S, 15 EVS-18S, 18 2x EVS-18S, 18 Propagacja 90º H x 50º V 90º H x 50º V 60º H x 40º V dookólna dookólna dookólna Pasmo przenoszenia 60 Hz - 20 khz (-10 db) 57 Hz - 20 khz (-10 db) 55 Hz - 15 khz (-10 db) 40 Hz Hz (-10 db) 38 Hz -250 khz (-10 db) 35 Hz khz (-10 db) Moc maksymalna 500W RMS / 2000W PEAK (przy 8 Ohm) 500W RMS / 2000W PEAK (przy 8 Ohm) 1000W RMS / 4000W PEAK (przy 4 Ohm) 500W RMS / 2000W PEAK (przy 8 Ohm) 500W RMS / 2000W PEAK (przy 8 Ohm) 1000W RMS / 4000W PEAK (przy 4 Ohm) SPL1W/1m 97 db SPL 100 db SPL 103 db SPL 94 db SPL 97 db SPL 102 db SPL Częstotliwość podziału zwrotnicy 1650 Hz 1550 Hz 1750 Hz brak brak brak Maksymalne ciśnienie akustyczne 130 db SPL (peak) 133 db SPL (peak) 139 db SPL (peak) 127 db SPL (peak) 130 db SPL (peak) 138 db SPL (peak) Nominalna Impedancja 8 Ohm 8 Ohm 4 Ohm 8 Ohm 8 Ohm 4 Ohm Obudowa MDF z D-PUR PLUS MDF z D-PUR PLUS MDF z D-PUR PLUS MDF z D-PUR PLUS MDF z D-PUR PLUS MDF z D-PUR PLUS Grill Stalowy z gąbką akustyczną Stalowy z gąbką akustyczną Stalowy z gąbką akustyczną Stalowy z gąbką akustyczną Stalowy z gąbką akustyczną Stalowy z gąbką akustyczną Wymiary mm (wys.x.szer.x.głęb.) 387x550x x660x x1130x x605x x763x x1200x710 Waga 20,7kg 28,3 kg 44,9kg 28,5kg 38,7kg 66,3 kg 24

25 KATALOG 2012/2013 Kolumny Seria Corus Evolution 25

26 Kolumny Seria Corus Evolution 26

27 KATALOG 2012/2013 Kolumny Seria D-Lite D-Lite to dość liczna rodzina szerokopasmowych kolumn głośnikowych, które cechuje wyjątkowo niska waga oraz odporna na mechaniczne uszkodzenia obudowa wykonana z polipropylenu. Kolumny D-Lite zostały zaprojektowane z przeznaczeniem dla małej oraz średniej wielkości pomieszczeń i stanowią świetną propozycję zarówno dla zastosowań mobilnych (firmy nagłośnieniowe, DJ-e oraz zespoły muzyczne, specjalizujące się w obsłudze imprez okolicznościowych), jak również do zastosowań w stacjonarnych instalacjach wykonywanych w małej i średniej wielkości pomieszczeniach, takich jak np. kluby, dyskoteki, restauracje, sklepy, hotele, czy sale konferencyjne. Szeroki asortyment akcesoriów montażowych oraz estetyczne wykończenie zewnętrzne, pozwalają na bezproblemowe pozycjonowanie i dyskretne dopasowanie zestawów D-Lite do każdego wnętrza. Przetworniki wysokotonowe serii D-Lite zostały wyposażone w stałokierunkową, zoptymalizowaną metodą CAD tubę, zintegrowaną z całością obudowy. Przód zabezpieczony został solidną, stalową kratką, malowaną metodą proszkową, zaopatrzoną również w specjalną osłonę z pianki akustycznej, zapobiegającą przedostawaniu się drobnych zanieczyszczeń mechanicznych. Panel przyłączeniowy, zawierający dwa gniazda Speakon, został zaprojektowany poniżej powierzchni obudowy, co znacznie ułatwia instalację w trudno dostępnych miejscach, gdzie zakres manewrowania kolumną może być mocno ograniczony. Ścięte boki obudowy pozwalają na wykorzystanie kolumn D-Lite w charakterze monitora podłogowego zwłaszcza w sytuacjach wymagających przenoszenia większej ilości basu, niż zapewniają to standardowe monitory. Zintegrowane uchwyty transportowe, gniazdo do umieszczenia zestawu na statywie oraz szeroki wachlarz akcesoriów instalacyjnych, przeznaczonych do montażu na ścianie oraz podwieszania, ułatwiają korzystanie z kolumn podczas codziennej pracy, pozwalając na bardzo precyzyjne ich pozycjonowanie. W celu wykorzystania jak najszerszego zakresu dynamiki, który oferują kolumny D-Lite, mogą być one zasilane wzmacniaczami dostarczającymi bardzo wysoką moc. Rodzina D-lite, została wyposażona we w pełni elektroniczny system Voice Coil Tracking Protection (VCTP), a także dodatkowo w układ z halogenem. Rozwiązanie to stanowi skuteczne zabezpieczenie przetworników przed uszkodzeniem termicznym. Wewnętrzna pasywna zwrotnica została zoptymalizowana pod kątem równomiernej propagacji dźwięku na daleki dystans, co sprawia, że kolumny tej serii spisują się doskonale nawet w skrajnie trudnych warunkach akustycznych. Uzupełnienie oferty kolumn szerokopasmowych stanowią subwoofery, oferowane w wersji aktywnej i pasywnej, co zdecydowanie zwiększa zakres możliwości konfigurowania systemów. Subwoofery zostały wyposażone w umieszczony na przedniej płycie, promieniujący na wprost głośnik oraz wentylowaną obudowę, o specjalnie zaprojektowanych otworach rezonansowych. Konstrukcja ta różni się od tradycyjnego rozwiązania typu bass-reflex tym, że charakteryzuje się mniejszymi stratami w przepływie powietrza, co przy bardzo wysokich poziomach ciśnienia oraz bardzo niskich częstotliwościach, zapobiega generowaniu zniekształceń w tak dużym zakresie, jak ma to miejsce w przypadku konwencjonalnej konstrukcji typu bass-reflex. Dzięki wbudowanym, pasywnym filtrom górnozaporowym, subwoofery pasywne mogą być łączone równolegle z pasywnymi kolumnami szerokopasmowymi serii D-Lite. Jednokanałowe, aktywne subwoofery, zostały wyposażone w aktywną zwrotnicę, której wyjścia przeznaczone są do tworzenia trójdrożnych systemów aktywnych np. we współpracy z modelami: D 8A lub D 11A. Trzykanałowe, aktywne subwoofery zostały wyposażone w wyjścia wzmacniacza przeznaczone do współpracy z pasywnymi kolumnami szerokopasmowymi, co pozwala na skonfigurowanie w najprostszy sposób systemu złożonego z subwoofera i tzw. satelitek. Muzyka i Technologia, 07/2006 Test Dynacord D-Lite 2000 LiveSound, 01/2012 Test Dynacord D12A i D12-3A 27

28 Kolumny Seria D-Lite pasywne Model D8 D12 D12-3 D 15-3 Typ zespołu głośnikowego 2-drożny, szerokopasmowy 2-drożny, szerokopasmowy 3-drożny, szerokopasmowy 3-drożny, szerokopasmowy Przetworniki LF DND LF EV DL 12 BFH HF DH3 HF ND2 S-8 LF EV DL12BFH MF DND 6120 HF EV DH-3 LF EV DL12BFH MF DND 6120 HF DND Propagacja 80º H x 40º V 80º H x 40º V 90º H x 50º V 90º H x 50º V Pasmo przenoszenia 65 Hz - 20 khz 70 Hz - 18 khz 70 Hz - 20 khz 50 Hz - 18 khz Moc maksymalna 250W RMS / 1000W PEAK (przy 8 Ohm) 300W RMS / 1200W PEAK (przy 8 Ohm) 350W RMS / 1400W PEAK (przy 8 Ohm) 500W RMS / 2000W PEAK (przy 8 Ohm) SPL1W/1m 94 db SPL 98 db SPL 100 db SPL 100 db SPL Częstotliwość podziału zwrotnicy brak 1,5 khz 700 Hz, 4 khz 700 Hz, 4 khz Maksymalne ciśnienie akustyczne 124 db SPL 129 db SPL 128 db SPL 133 db SPL Nominalna Impedancja 8 Ohm 8 Ohm 8 Ohm 8 Ohm Obudowa ABS Polypropylene Polypropylene Polypropylene Grill Stalowy z gąbką akustyczną Stalowy z gąbką akustyczną Stalowy z gąbką akustyczną Stalowy z gąbką akustyczną Wymiary mm (wys.x.szer.x.głęb.) 282x442x x596x x586x x685x413 Waga 8,8kg 16kg 19kg 24kg Model Sub 112 Typ zespołu głośnikowego subwoofer Przetworniki DND 12S400 Propagacja dookólna Pasmo przenoszenia 43 Hz Hz Moc maksymalna 400W RMS / 1600W PEAK (przy 8 Ohm) SPL1W/1m 92 db SPL Częstotliwość podziału zwrotnicy 124 Hz Maksymalne ciśnienie akustyczne 124 db SPL Nominalna Impedancja 8 Ohm Obudowa Sklejka brzozowa Grill Stalowy z gąbką akustyczną Wymiary mm (wys.x.szer.x.głęb.) 445x380x445 Waga 20kg D8 i D12 występują w wersji białej D8W i D 12W 28

29 KATALOG 2012/2013 Kolumny Seria D-Lite pasywne 29

30 Kolumny Seria D-Lite pasywne 30

31 KATALOG 2012/2013 Kolumny Seria D-Lite aktywne Model D 8A D 11A Typ zespołu głośnikowego szerokopasmowy szerokopasmowy Konfiguracja aktywny dwa kanały aktywny dwa kanały Przetworniki DND / DH3 LFT3508/ DH3 Propagacja 90 H x 90 V 80 H x 40 V Pasmo przenoszenia 56 Hz - 20 khz (-10 db) 48 Hz - 20 khz (-10 db) Moc maksymalna LF 200 W RMS, HF 200 W RMS LF 200 W RMS, HF 200 W RMS Maksymalna moc RMS na wyjściu wzmacniacza 800 W 800 W Maksymalne ciśnienie akustyczne SPL / 1m 123dB SPL 126dB SPL Wymiary mm (wys.x.szer.x.głęb.) 282x442x x586x320 Waga 9kg 15,3kg Model PowerSub 112 PowerSub 212 PowerSub 312 Typ zespołu głośnikowego subwoofer subwoofer subwoofer Konfiguracja aktywny aktywny aktywny 3-kanałowy Przetworniki EVX 12 SB 2x EVX 12 SB DND12S400 Propagacja dookólna dookólna dookólna Pasmo przenoszenia 40 Hz Hz (-10 db) 40 Hz Hz (-10 db) 402 Hz khz (-10 db) Moc maksymalna 200 W 2x 200 W Maksymalna moc RMS na wyjściu wzmacniacza Maksymalne ciśnienie akustyczne SPL / 1m 400 W 2x 400 W Lo RMS: 800W 4 Ohm MidHigh RMS 2x 250 W 4 Ohm 121dB SPL 127dB SPL 121dB SPL Wymiary mm (wys.x.szer.x.głęb.) 445x380x x755x x380x445 Waga 20kg 39,5kg 22,5kg 31

32 Kolumny Seria D-Lite aktywne 32

33 KATALOG 2012/2013 Kolumny Seria D-Lite aktywne 33

34 Kolumny VariLine Seria VariLine Od dzisiejszych, profesjonalnych systemów nagłośnieniowych oczekuje się maksymalnej sprawności oraz wysokich poziomów ciśnienia akustycznego, w szeroko rozumianym zakresie zastosowań mobilnych oraz instalacjach stałych. Uniwersalność i funkcjonalność zestawów głośnikowych to jedno z kluczowych znaczeń, gdyż umożliwia użytkownikowi bezproblemowe reagowanie na zmieniające się wymagania klientów. Podczas projektowania serii VariLine szczególny nacisk położony został na bezkompromisowe zoptymalizowanie parametrów akustycznych oraz mechanicznych zestawów głośnikowych pod kątem ich wielofunkcyjności oraz niezawodności. Nowatorskie rozwiązania układów zabezpieczeń gwarantują maksymalną niezawodność oraz zapewniają optymalne bezpieczeństwo dla wszystkich elementów zestawu głośnikowego. Made in Germany. Zestawy VariLine zostały zaprojektowane i w całości wyprodukowane w Niemczech. Do ich wykonania wykorzystano najwyższej jakości komponenty, takie jak lekkie neodymowe przetworniki dużej mocy; ciśnieniowe przetworniki HF, zaopatrzone w stałokierunkową, obrotową tubę o rozproszeniu zoptymalizowanym metodą CAD; w pełni elektroniczne obwody zabezpieczeń, a także pasywne zwrotnice typu: true-phase, zapewniające liniowe przetwarzanie, nawet w ciężkich warunkach akustycznych. Bogata oferta akcesoriów do montażu i podwieszania umożliwia profesjonalne, a także łatwe oraz bezpieczne instalowanie zestawów VariLine. Estetyczne wykończenie zewnętrzne oraz kształt obudowy, sprawiają, że zestawy te dyskretnie komponują się nawet z najbardziej eleganckimi wnętrzami. Model Sub 18 Sub 28 Typ zespołu głośnikowego subwoofer subwoofer Przetworniki LFS x LFS Propagacja dookólna dookólna Pasmo przenoszenia 35 Hz khz (-10 db) 35 Hz khz (-10 db) Moc maksymalna 700W RMS / 2800W PEAK (przy 8 Ohm) 1400W RMS / 5600W PEAK (przy 4 Ohm) SPL1W/1m 98 db SPL 104 db SPL Częstotliwość podziału zwrotnicy brak brak Maksymalne ciśnienie akustyczne 132 db SPL (peak) 138 db SPL (peak) Nominalna Impedancja 8 Ohm 4 Ohm Obudowa Sklejka brzozowa Sklejka brzozowa Grill Stalowy z gąbką akustyczną Stalowy z gąbką akustyczną Wymiary mm (wys.x.szer.x.głęb.) 505x805x x1205x675 Waga 49kg 82kg LiveSound, maj/czerwiec 2008 Test Dynacord VL62 34
