1 STRONA TYTUŁOWA PRZEDMIARU ROBÓT P R Z E D M I A R R O B Ó T Budowa : Hala przemysłowa z częścią administracyjno-konferencyjno - socjalną oraz infrastrukturą techniczną Obiekt : INKUBATOR TECHNOLOGICZN W BIAŁOGARDZIE HALA PRZEMYSŁOWA " A1 " Kod CPV : w zakresie budowy domów handlowych, magazynów i obiektów budowlanych przemysłowych, obiektów budowlanych związanych z transportem Adres : Białogard ul Kołobrzeska dz.nr 23 Kod CPV : Inwestor : Stowarzyszenie Inicjatyw Społeczno-Gospodarczych Białogard ul Królowej Jadwigi 28 Jednostka umowna : pow.uŝyt Liczba jednostek umownych : 3 253,800 Podstawa wyceny : średnie ceny orgbud P-ń Poziom cen : III kw 2007 r Opracował : Ryszard Politycki Data :

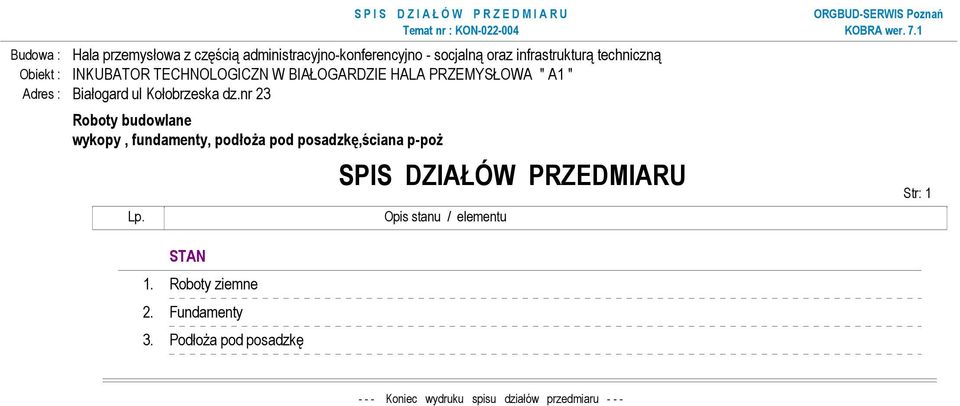

2 S P I S D Z I A Ł Ó W P R Z E D M I A R U Budowa : Hala przemysłowa z częścią administracyjno-konferencyjno - socjalną oraz infrastrukturą techniczną Obiekt : INKUBATOR TECHNOLOGICZN W BIAŁOGARDZIE HALA PRZEMYSŁOWA " A1 " Adres : Białogard ul Kołobrzeska dz.nr 23 Lp. SPIS DZIAŁÓW PRZEDMIARU Opis stanu / elementu Str: 1 STAN 1. Roboty ziemne 2. Fundamenty 3. PodłoŜa pod posadzkę Koniec wydruku spisu działów przedmiaru - - -

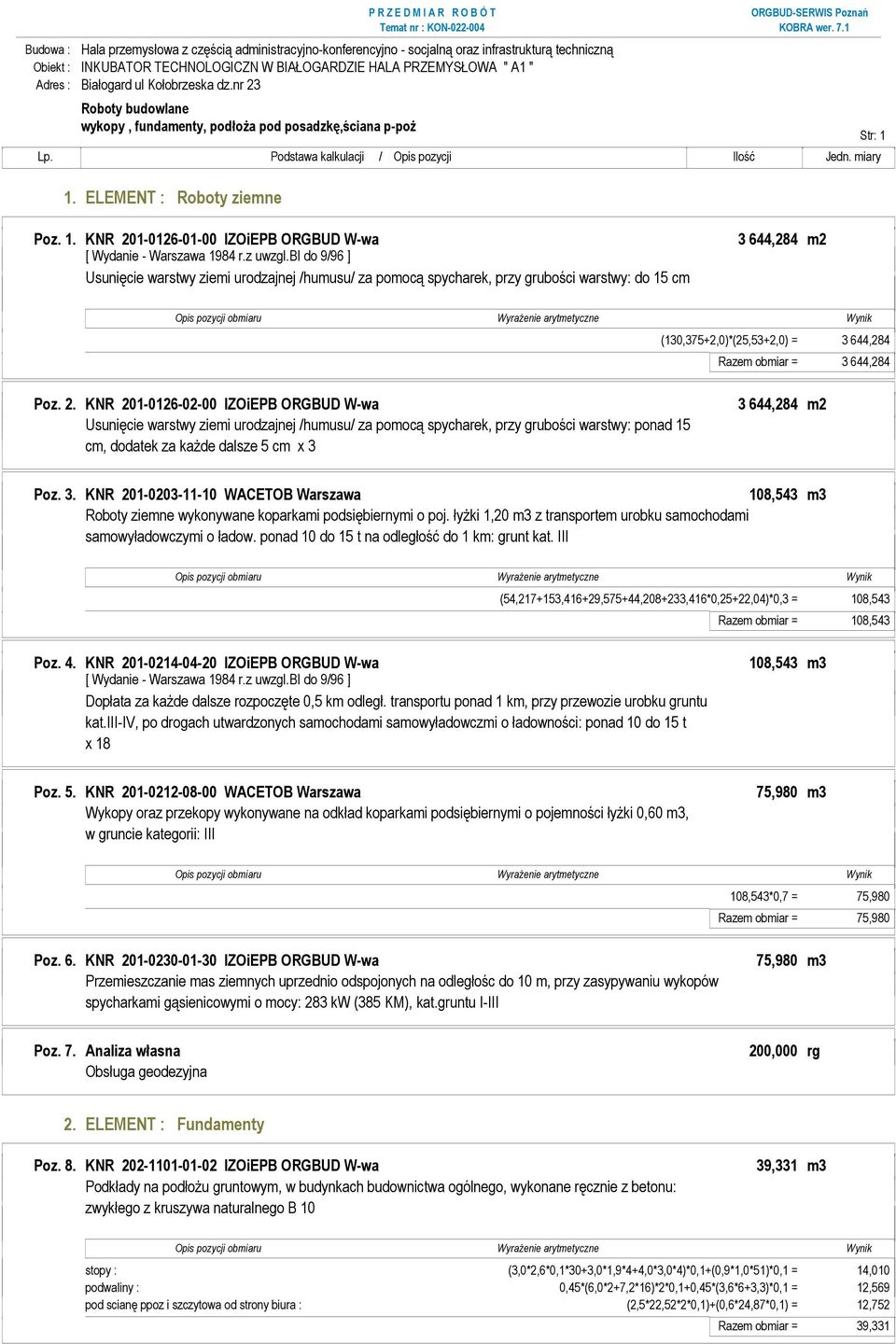

3 Budowa : Hala przemysłowa z częścią administracyjno-konferencyjno - socjalną oraz infrastrukturą techniczną Obiekt : INKUBATOR TECHNOLOGICZN W BIAŁOGARDZIE HALA PRZEMYSŁOWA " A1 " Adres : Białogard ul Kołobrzeska dz.nr 23 Str: 1 1. ELEMENT : Roboty ziemne Poz. 1. KNR IZOiEPB ORGBUD W-wa [ Wydanie - Warszawa 1984 r.z uwzgl.bi do 9/96 ] Usunięcie warstwy ziemi urodzajnej /humusu/ za pomocą spycharek, przy grubości warstwy: do 15 cm 3 644,284 m2 (130,375+2,0)*(25,53+2,0) = 3 644,284 Razem obmiar = 3 644,284 Poz. 2. KNR IZOiEPB ORGBUD W-wa Usunięcie warstwy ziemi urodzajnej /humusu/ za pomocą spycharek, przy grubości warstwy: ponad 15 cm, dodatek za kaŝde dalsze 5 cm x ,284 m2 Poz. 3. KNR WACETOB Warszawa 108,543 m3 Roboty ziemne wykonywane koparkami podsiębiernymi o poj. łyŝki 1,20 m3 z transportem urobku samochodami samowyładowczymi o ładow. ponad 10 do 15 t na odległość do 1 km: grunt kat. III (54, ,416+29,575+44, ,416*0,25+22,04)*0,3 = 108,543 Razem obmiar = 108,543 Poz. 4. KNR IZOiEPB ORGBUD W-wa 108,543 m3 [ Wydanie - Warszawa 1984 r.z uwzgl.bi do 9/96 ] Dopłata za kaŝde dalsze rozpoczęte 0,5 km odległ. transportu ponad 1 km, przy przewozie urobku gruntu kat.iii-iv, po drogach utwardzonych samochodami samowyładowczmi o ładowności: ponad 10 do 15 t x 18 Poz. 5. KNR WACETOB Warszawa 75,980 m3 Wykopy oraz przekopy wykonywane na odkład koparkami podsiębiernymi o pojemności łyŝki 0,60 m3, w gruncie kategorii: III 108,543*0,7 = 75,980 Razem obmiar = 75,980 Poz. 6. KNR IZOiEPB ORGBUD W-wa 75,980 m3 Przemieszczanie mas ziemnych uprzednio odspojonych na odległośc do 10 m, przy zasypywaniu wykopów spycharkami gąsienicowymi o mocy: 283 kw (385 KM), kat.gruntu I-III Poz. 7. Analiza własna 200,000 rg Obsługa geodezyjna 2. ELEMENT : Fundamenty Poz. 8. KNR IZOiEPB ORGBUD W-wa 39,331 m3 Podkłady na podłoŝu gruntowym, w budynkach budownictwa ogólnego, wykonane ręcznie z betonu: zwykłego z kruszywa naturalnego B 10 stopy : (3,0*2,6*0,1*30+3,0*1,9*4+4,0*3,0*4)*0,1+(0,9*1,0*51)*0,1 = 14,010 podwaliny : 0,45*(6,0*2+7,2*16)*2*0,1+0,45*(3,6*6+3,3)*0,1 = 12,569 pod scianę ppoz i szczytowa od strony biura : (2,5*22,52*2*0,1)+(0,6*24,87*0,1) = 12,752 Razem obmiar = 39,331

4 ELEMENT : 2. Fundamenty Str: 2 Poz. 9. KNR IZOiEPB ORGBUD W-wa 159,093 m3 Stopy fundamentowe Ŝelbetowe prostokątne wykonane przy uŝyciu pompy do betonu na samochodzie, z betonu zwykłego B-25, o objętości: ponad 0,5 do 1,5 m3 ST-1 : 2,8*2,4*0,55*30+0,65*0,7*0,75*30 = 121,118 ST-2 : 2,8*1,7*0,55*4+0,65*0,7*0,75*4 = 11,837 ST-3 : 3,8*2,8*0,55*4+0,65*0,7*0,75*2*4 = 26,138 Razem obmiar = 159,093 Poz. 10. KNR IZOiEPB ORGBUD W-wa 24,493 m3 Stopy fundamentowe Ŝelbetowe prostokątne wykonane przy uŝyciu pompy do betonu na samochodzie, z betonu zwykłego B-10, o objętości: ponad 2,5 m3 S1 : 0,8*0,3*0,2*51+0,65*0,70*0,95*51 = 24,493 Razem obmiar = 24,493 Poz. 11. Analiza własna 252,000 kpl Dostawa materiałów kotew dostarcza wykonawwca knstrukcji stalowej przyjeto 0,4 rg na 1 kotwę 4*38+2*50 = 252,000 Razem obmiar = 252,000 Poz. 12. KNR IZOiEPB ORGBUD W-wa 52,322 m3 Ławy fundamentowe Ŝelbetowe prostokątne wykonane przy uŝyciu pompy do betonu na samochodzie, z betonu zwykłego B-25, o szerokości: do 0,6 m dół i góra ( analogia podwaliny ) podwaliny + sciany szczytowa : ( 0,25*0,25*(6,0*2+7,2*11+5,92*2+2,0*26,48*2)*2+0,25*0,25*(3,6*7)+0,25*0,25*22,52 ) * * ( 2 ) = 58,205 sciana ogniowa : ( (0,25*0,25*22,52)*2 ) * ( 2 ) = 5,630 minus stopy wystajace : ( 0,7*0,25*0,75*22+0,25*0,75*46 ) * ( -1 ) = - 11,513 Razem obmiar = 52,322 Poz. 13. KNR IZOiEPB ORGBUD W-wa 304,114 m2 Ściany budynków jednokondygnacyjnych o wysokości do 4,5 m, z bloczków "M6" na zaprawie cementowo-wapiennej - M 2, o grubości 25 cm podwaliny + sciany szczytowa : 0,66*(6,0*2+7,2*11+5,92*2+2,0*26,48*2)*2+0,66*(3,6*7)+0,66*22,52 = 307,322 sciana ogniowa : (0,66*22,52)*2 = 29,726 minus stopy wystajace : ( 0,7*0,66*22+0,66*0,75*46 ) * ( -1 ) = - 32,934 Razem obmiar = 304,114 Poz. 14. KNR IZOiEPB ORGBUD W-wa 304,114 m2 Tynki zwykłe kat. II na ścianach płaskich i powierzchniach poziomych /balkony, loggie/, wykonane: ręcznie na scianach zewnetrznych Poz. 15. KNR IZOiEPB ORGBUD W-wa 773,950 m2 Izolacje przeciwwilgociowe powłokowe bitumiczne, pionowe, wykonane na zimno z emulsji asfaltowej: pierwsza warstwa

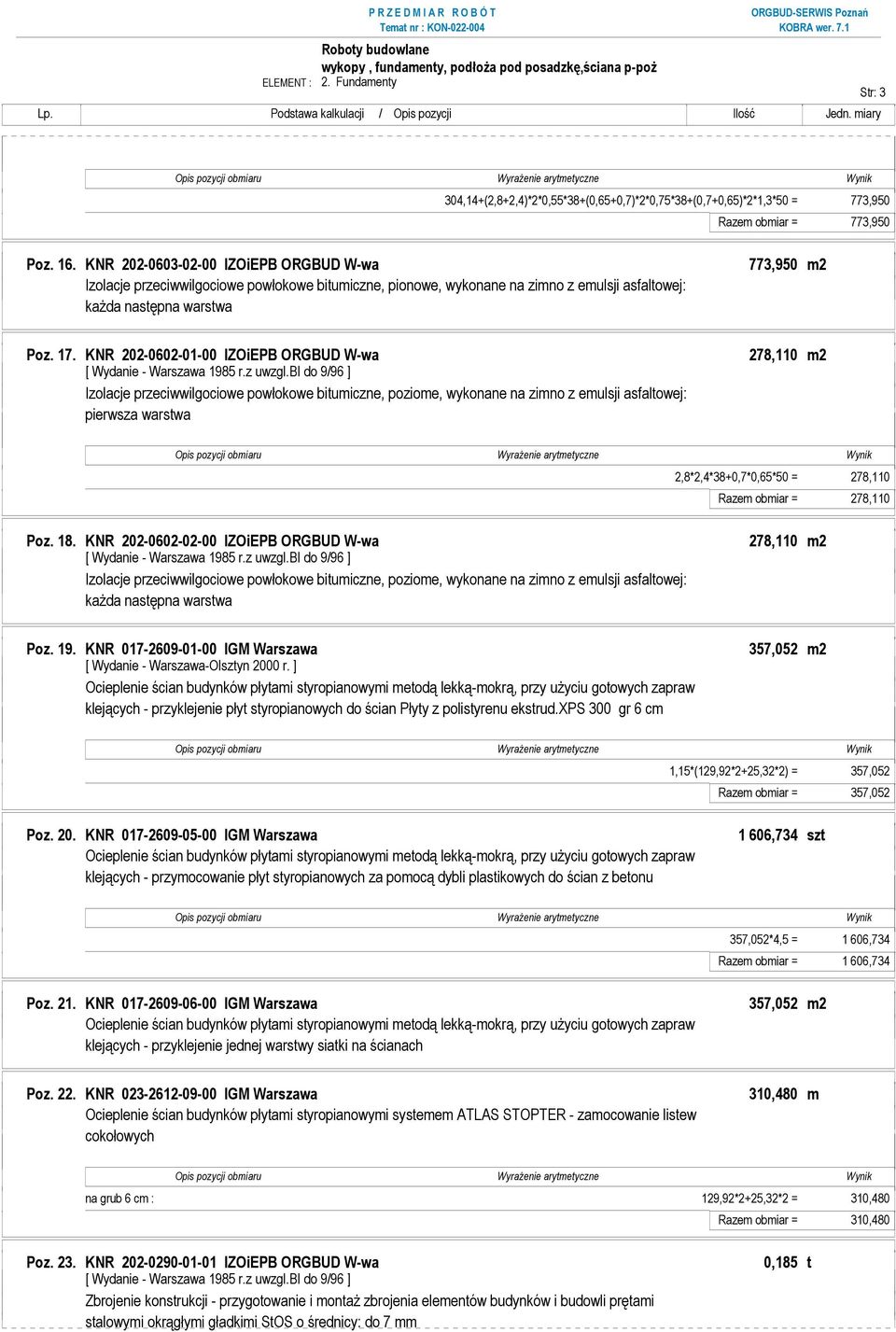

5 ELEMENT : 2. Fundamenty Str: 3 304,14+(2,8+2,4)*2*0,55*38+(0,65+0,7)*2*0,75*38+(0,7+0,65)*2*1,3*50 = 773,950 Razem obmiar = 773,950 Poz. 16. KNR IZOiEPB ORGBUD W-wa 773,950 m2 Izolacje przeciwwilgociowe powłokowe bitumiczne, pionowe, wykonane na zimno z emulsji asfaltowej: kaŝda następna warstwa Poz. 17. KNR IZOiEPB ORGBUD W-wa 278,110 m2 Izolacje przeciwwilgociowe powłokowe bitumiczne, poziome, wykonane na zimno z emulsji asfaltowej: pierwsza warstwa 2,8*2,4*38+0,7*0,65*50 = 278,110 Razem obmiar = 278,110 Poz. 18. KNR IZOiEPB ORGBUD W-wa 278,110 m2 Izolacje przeciwwilgociowe powłokowe bitumiczne, poziome, wykonane na zimno z emulsji asfaltowej: kaŝda następna warstwa Poz. 19. KNR IGM Warszawa 357,052 m2 [ Wydanie - Warszawa-Olsztyn 2000 r. ] Ocieplenie ścian budynków płytami styropianowymi metodą lekką-mokrą, przy uŝyciu gotowych zapraw klejących - przyklejenie płyt styropianowych do ścian Płyty z polistyrenu ekstrud.xps 300 gr 6 cm 1,15*(129,92*2+25,32*2) = 357,052 Razem obmiar = 357,052 Poz. 20. KNR IGM Warszawa Ocieplenie ścian budynków płytami styropianowymi metodą lekką-mokrą, przy uŝyciu gotowych zapraw klejących - przymocowanie płyt styropianowych za pomocą dybli plastikowych do ścian z betonu 1 606,734 szt 357,052*4,5 = 1 606,734 Razem obmiar = 1 606,734 Poz. 21. KNR IGM Warszawa 357,052 m2 Ocieplenie ścian budynków płytami styropianowymi metodą lekką-mokrą, przy uŝyciu gotowych zapraw klejących - przyklejenie jednej warstwy siatki na ścianach Poz. 22. KNR IGM Warszawa 310,480 m Ocieplenie ścian budynków płytami styropianowymi systemem ATLAS STOPTER - zamocowanie listew cokołowych na grub 6 cm : 129,92*2+25,32*2 = 310,480 Razem obmiar = 310,480 Poz. 23. KNR IZOiEPB ORGBUD W-wa 0,185 t Zbrojenie konstrukcji - przygotowanie i montaŝ zbrojenia elementów budynków i budowli prętami stalowymi okrągłymi gładkimi StOS o średnicy: do 7 mm

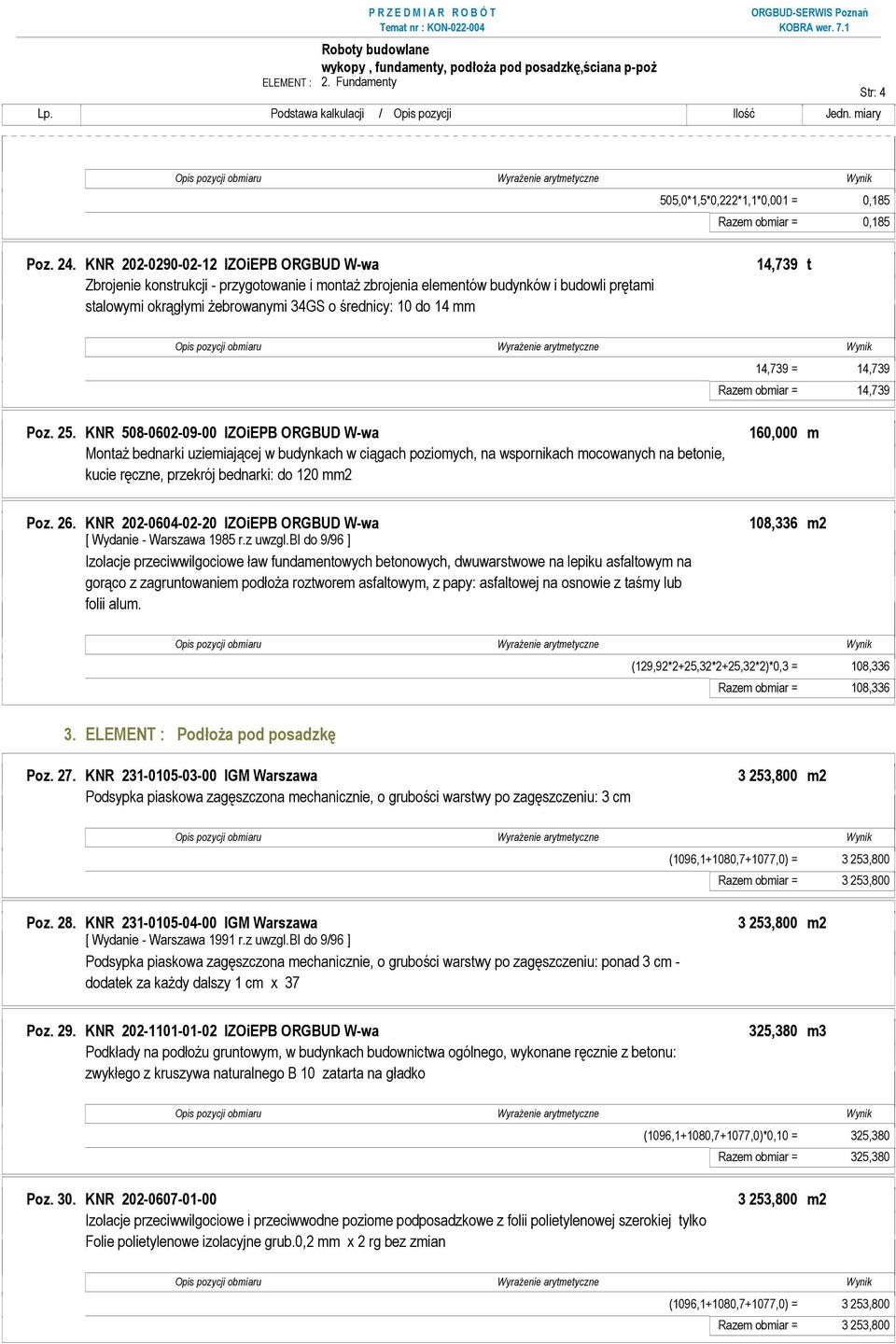

6 ELEMENT : 2. Fundamenty Str: 4 505,0*1,5*0,222*1,1*0,001 = 0,185 Razem obmiar = 0,185 Poz. 24. KNR IZOiEPB ORGBUD W-wa 14,739 t Zbrojenie konstrukcji - przygotowanie i montaŝ zbrojenia elementów budynków i budowli prętami stalowymi okrągłymi Ŝebrowanymi 34GS o średnicy: 10 do 14 mm 14,739 = 14,739 Razem obmiar = 14,739 Poz. 25. KNR IZOiEPB ORGBUD W-wa 160,000 m MontaŜ bednarki uziemiającej w budynkach w ciągach poziomych, na wspornikach mocowanych na betonie, kucie ręczne, przekrój bednarki: do 120 mm2 Poz. 26. KNR IZOiEPB ORGBUD W-wa 108,336 m2 Izolacje przeciwwilgociowe ław fundamentowych betonowych, dwuwarstwowe na lepiku asfaltowym na gorąco z zagruntowaniem podłoŝa roztworem asfaltowym, z papy: asfaltowej na osnowie z taśmy lub folii alum. (129,92*2+25,32*2+25,32*2)*0,3 = 108,336 Razem obmiar = 108, ELEMENT : PodłoŜa pod posadzkę Poz. 27. KNR IGM Warszawa Podsypka piaskowa zagęszczona mechanicznie, o grubości warstwy po zagęszczeniu: 3 cm (1096,1+1080,7+1077,0) = 3 253,800 Razem obmiar = 3 253,800 Poz. 28. KNR IGM Warszawa [ Wydanie - Warszawa 1991 r.z uwzgl.bi do 9/96 ] Podsypka piaskowa zagęszczona mechanicznie, o grubości warstwy po zagęszczeniu: ponad 3 cm - dodatek za kaŝdy dalszy 1 cm x 37 Poz. 29. KNR IZOiEPB ORGBUD W-wa 325,380 m3 Podkłady na podłoŝu gruntowym, w budynkach budownictwa ogólnego, wykonane ręcznie z betonu: zwykłego z kruszywa naturalnego B 10 zatarta na gładko (1096,1+1080,7+1077,0)*0,10 = 325,380 Razem obmiar = 325,380 Poz. 30. KNR Izolacje przeciwwilgociowe i przeciwwodne poziome podposadzkowe z folii polietylenowej szerokiej tylko Folie polietylenowe izolacyjne grub.0,2 mm x 2 rg bez zmian (1096,1+1080,7+1077,0) = 3 253,800 Razem obmiar = 3 253,800

7 ELEMENT : 3. PodłoŜa pod posadzkę Str: 5 Poz. 31. KNR Podkłady na podłoŝu gruntowym, w budynkach budownictwa ogólnego, wykonane ręcznie z betonu: zwykłego z kruszywa naturalnego B 25 grub 15 cm 488,070 m3 (1096,1+1080,7+1077,0)*0,15 = 488,070 Razem obmiar = 488,070 Poz. 32. Analiza własna Wykonanie posadzki warstwy wierzchniej szlifowanie,dylatacja w polu 6*6, wypełnienie, - masa dylatacyjna np. SIKAFLEX lub BAJMIKS lub równowaŝne - - środek impregnujący PANBEXIL lub TECHSEAL lub równowaŝny -, - zbrojenie rozproszone włóknami stalowymi DRAMIX TYP Re 80/60 w ilości 15kg/m3 lub włoknami stalowymi STALMIX 1/50 lub STEELBET 50/1mm w ilości 20kg/m3 - - środek utwardzający PANBEX F2 lub HARD - kalkula indyw. --- Koniec wydruku przedmiaru ---
