Napędy liniowe DGC-K

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Napędy liniowe DGC-K"

Transkrypt

1

2 Napędy liniowe DGC Właściwości Krótki przegląd Bez zewnętrznej prowadnicy, do realizacji prostych funkcji napędowych Kompaktowa budowa długość zabudowy zależna od skoku Pełna zamienność znapędem liniowym DGP Łatwy montaż iinstalacja Do wyboru: Standardowytłok Wydłużony tłok System uszczelnień Taśma zamykająca Taśma uszczelniająca Zalety systemu uszczelnień: Długie skoki bez ograniczeń Zredukowanyprzeciek Opcjonalne: Wersja z smarem NSF-H1 do stosowania w przemyślespożywczym Napęd liniowy jest w ograniczonym zakresie przystosowany do pracy w branżyspożywczej. Więcej informacji o zastosowaniach w przemyślespożywczym patrz Deklaracja producenta. Warianty prowadzenia Konstrukcja kompaktowa DGC-K Tłok mm Długości skoków mm 30% węższa od DGC-G Małamasawłasna części ruchomych Konstrukcja symetryczna Konstrukcja podstawowa DGC-G Tłok 8.63mm Długości skoków mm Luz prowadnicy = 0,2 mm Do małych obciążeń Właściwości ruchowe przy obciążeniu momentem = Średnie Prowadzenie na łożyskach ślizgowych DGC-GF Tłok mm Długości skoków mm Luz prowadnicy = 0.05 mm Do małych i średnich obciążeń Właściwości ruchowe przy obciążeniu momentem = Średnie Prowadzenie na łożyskach kulkowych DGC-KF Tłok 8.63mm Długości skoków mm Luz prowadnicy = 0 mm Do średnich i dużych obciążeń Precyzyjny interfejs montażowy z wózkiem z stali nierdzewnej Właściwości robocze przy obciążeniu momentem = Bardzo dobre Prowadnica do dużych obciążeń DGC-HD Tłok 18, 25, 40 mm Długości skoków od mm Luz prowadnicy = 0 mm Do dużych obciążeń Właściwości robocze przy obciążeniu momentem = Bardzo dobre Pasywna oś prowadząca DGC-FA Bez tłokanapędu Tłok 8.63mm Długości skoków mm Luz prowadnicy = 0 mm Precyzyjne prowadzenie, odpowiednie do współpracy z DGC-KF Można stosować jako samodzielny komponent lub do pracy w tandemie z DGC-KF D2 - Przyłącza pneumatyczne z obu stron Przyłącza pneumatyczne w napędzie DGC-K są standardowo umieszczone w pokrywach końcowych. W systemiemodułowym można skonfigurować wersję D2 z przyłączami pneumatycznymi w obu pokrywach końcowych. 2 Internet: Zastrzega się możliwośćzmian 2013/12

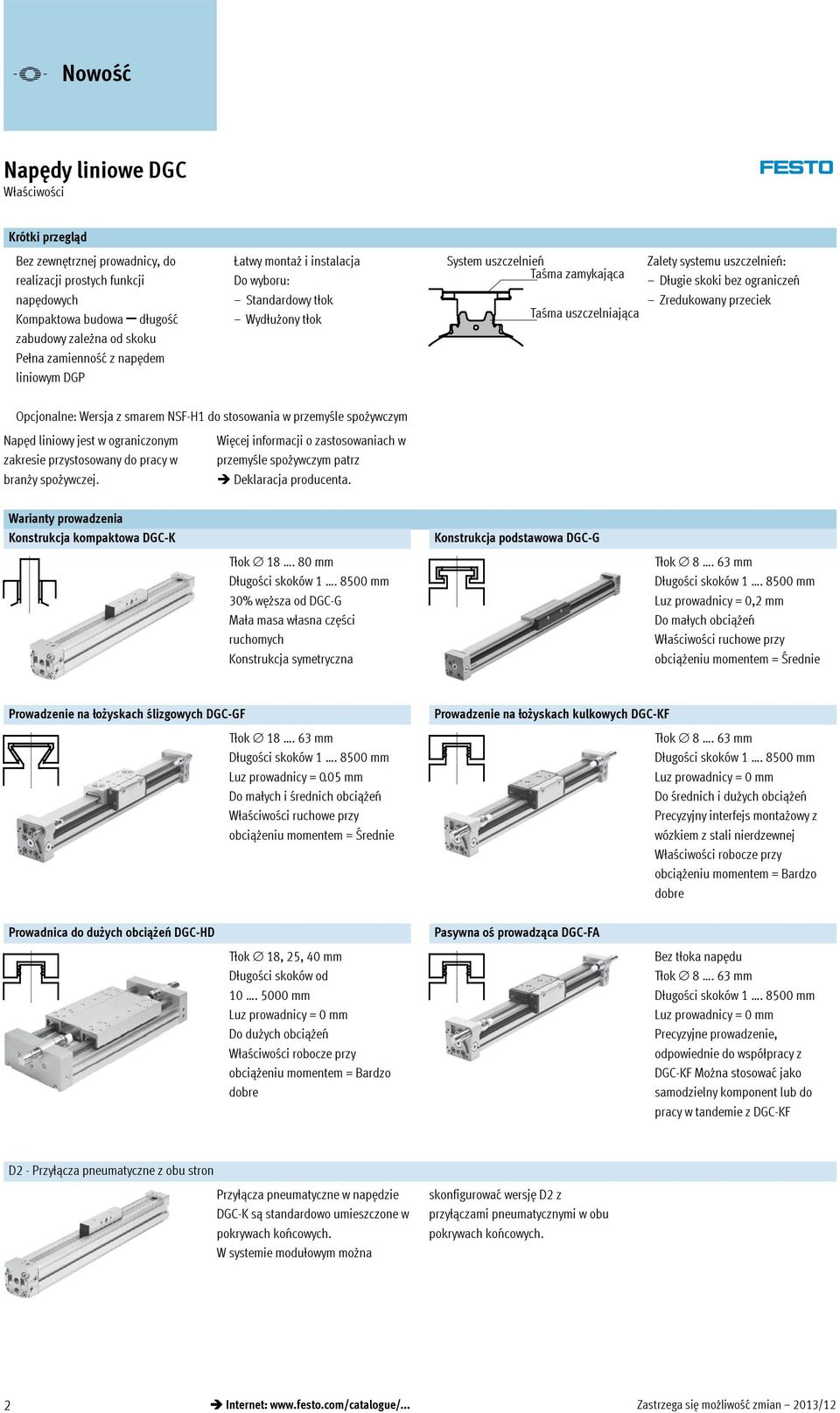

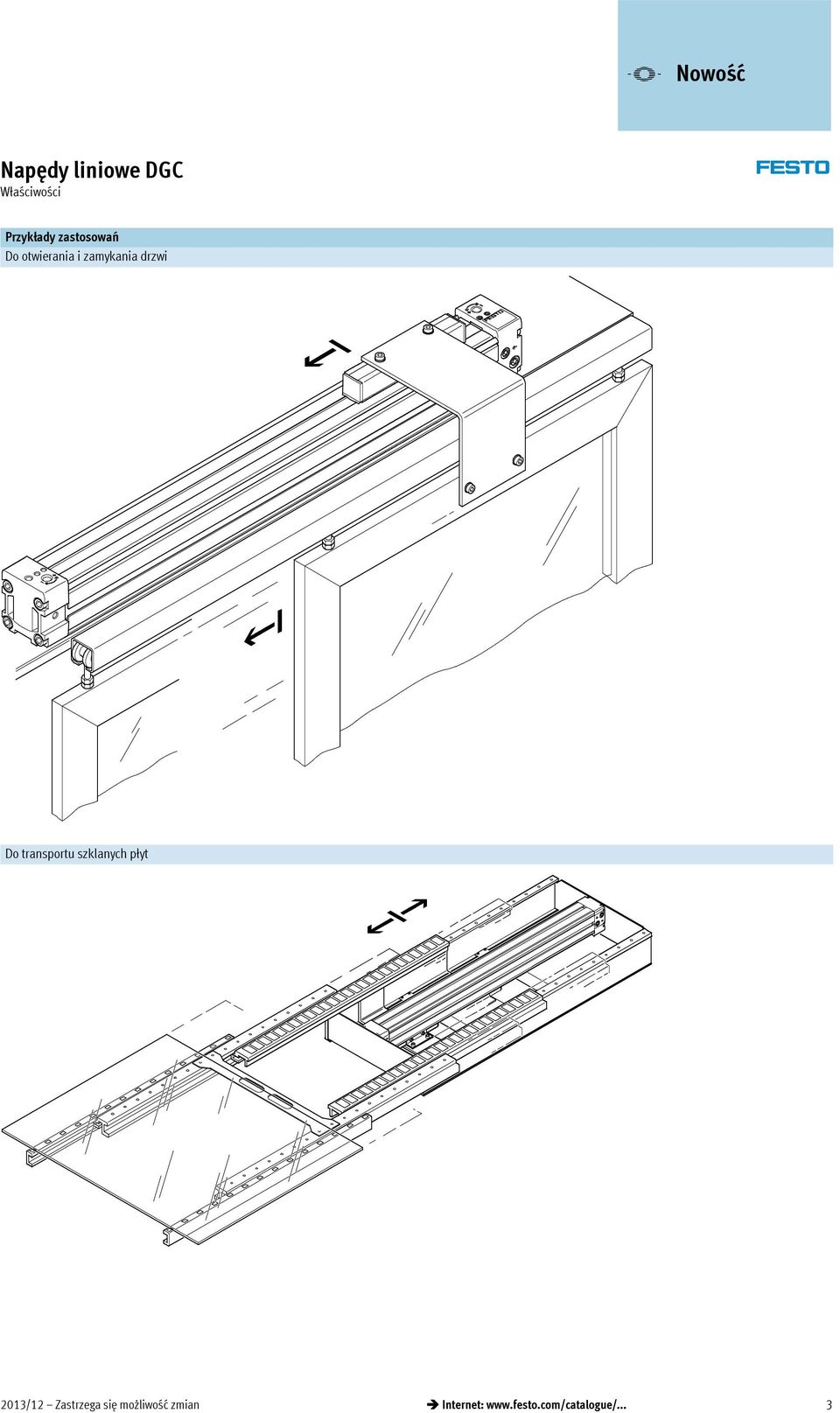

3 Napędy liniowe DGC Właściwości Przykłady zastosowań Do otwierania i zamykania drzwi Do transportu szklanych płyt 2013/12 Zastrzega się możliwość zmian Internet: 3

4 Napędy liniowe DGC Przegląd programu produkcyjnego Warianty produktu Konstrukcja kompaktowa DGC-K Konstrukcja podstawowa DGC-G Tłok Siłateoretyczna przy 6 bar [N] Charakterystyka prowadnicy Fy [N] Fz [N] Mx [Nm] My [Nm] Mz [Nm] dgc Strona/int ernet Prowadzeniena łożyskach ślizgowych DGC-GF dgc Internet: Zastrzega się możliwośćzmian 2013/12

5 Napędy liniowe DGC Przegląd programu produkcyjnego Warianty produktu Tłok Siłateoretyczna przy 6 bar [N] Charakterystyka prowadnicy Fy [N] Prowadzenie na łożyskach kulkowych DGC-KF dgc Fz [N] Mx [Nm] My [Nm] Mz [Nm] Strona/int ernet Prowadnica do dużych obciążeń DGC-HD dgc-hd /12 Zastrzega się możliwość zmian Internet: 5

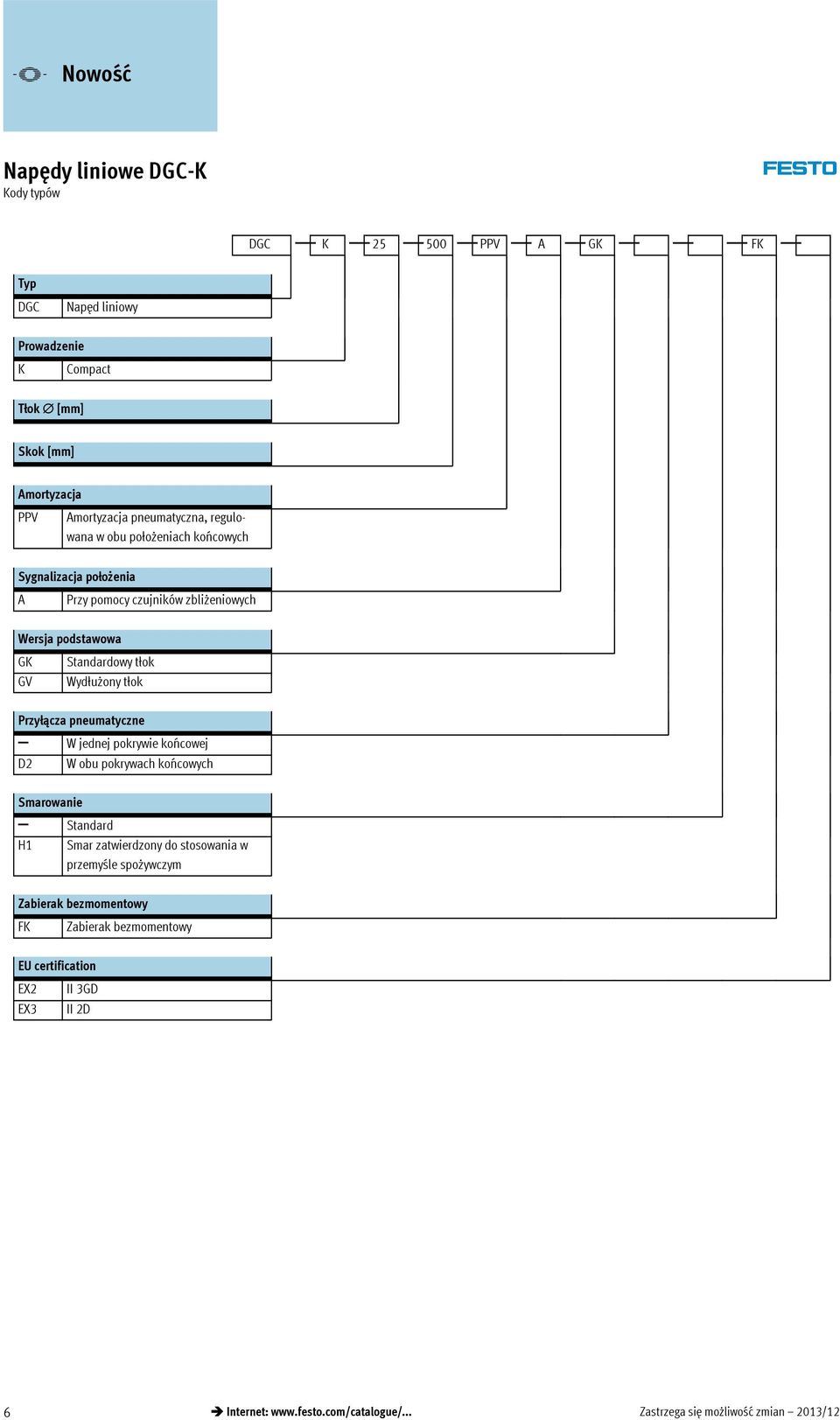

6 Kody typów DGC K PPV A GK FK Typ DGC Napęd liniowy Prowadzenie K Compact Tłok Skok Amortyzacja PPV Amortyzacja pneumatyczna, regulowana w obu położeniach końcowych Sygnalizacja położenia A Przy pomocy czujników zbliżeniowych Wersja podstawowa GK GV Standardowy tłok Wydłużony tłok Przyłącza pneumatyczne Wjednejpokrywiekońcowej D2 Wobupokrywachkońcowych Smarowanie Standard H1 Smar zatwierdzony do stosowania w przemyśle spożywczym Zabierak bezmomentowy FK Zabierak bezmomentowy EU certification EX2 II 3GD EX3 II 2D 6 Internet: Zastrzega się możliwośćzmian 2013/12

7 Kody typów +ZUB F 2B 2G 2S Osprzęt ZUB Osprzętdołączony oddzielnie Łapy mocujące F Łapy mocujące Mocowanie profilowe...m Mocowanie profilowe Kamień mocujący...y Do rowków montażowych Zaślepka rowka...b Do rowków montażowych Czujnik zbliżeniowy, funkcjan/o...g...h...i...j Zkablem2,5m Zwtyczką Bezstykowy z kablem 2.5 m Bezstykowy z wtyczką Czujnik zbliżeniowy, funkcjan/z...n Zkablem7.5m Kabel przyłączeniowy...v Zwtyczką,2.5m Zaślepka rowka...s Do rowków dla czujników 2013/12 Zastrzega się możliwość zmian Internet: 7

8 Przeglądosprzętu aj aa ab Product example 8 Internet: Zastrzega się możliwośćzmian 2013/12

9 Przeglądosprzętu Osprzęt Typ Krótki opis Strona/internet 1 Napęd liniowy DGC-K 2 Płyta adaptera DAMF 3 Zabierak bezmomentowy DARD-...-M 4 Zabierak bezmomentowy FK (typ: DARD-...-S) 5 Zaślepka rowka B/S 6 Czujnik zbliżeniowy G/H/I/J/N 7 Kabel przyłączeniowy V 8 Kamień mocujący do rowka montażowego w profilu Y(typ:NST) 9 Kamień mocujący do rowka montażowego w profilu Y (typ: ABAN) aj Podpora pośrednia M aa Zawór dławiąco-zwrotny GRLA ab Łapy mocujące F Napęd liniowy z kompensatorem momentu 10 Ma taki sam interfejs jak kompensator FKP przy napędzie liniowym DGP 32 Do kompensacji niedokładności montażu przystosowaniu zewnętrznego prowadzenia 30 Do kompensacji niedokładności montażu przystosowaniuzewnętrznego prowadzenia 28 Ma taki sam interfejs jak kompensator FKP przy napędzie liniowym DGP Dla zabezpieczenia rowka przed zanieczyszczeniami i zabezpieczenia kabli czujników 34 Dla sensorowania położenia kompensatora momentu 34 Przy pomocy czujników zbliżeniowych 35 Dla elementów montażowych Tłok 18 i 25: nie można stosować z DGC-...-D2 (Przyłącza pneumatyczne z obu stron) Dla elementów montażowych Tłok 18 i 25: możliwe dla wszystkich kombinacji Do montażunapędu, szczególnie przy długich skokach 27 Do regulacji prędkości 34 Do montażunapędu /12 Zastrzega się możliwość zmian Internet: 9

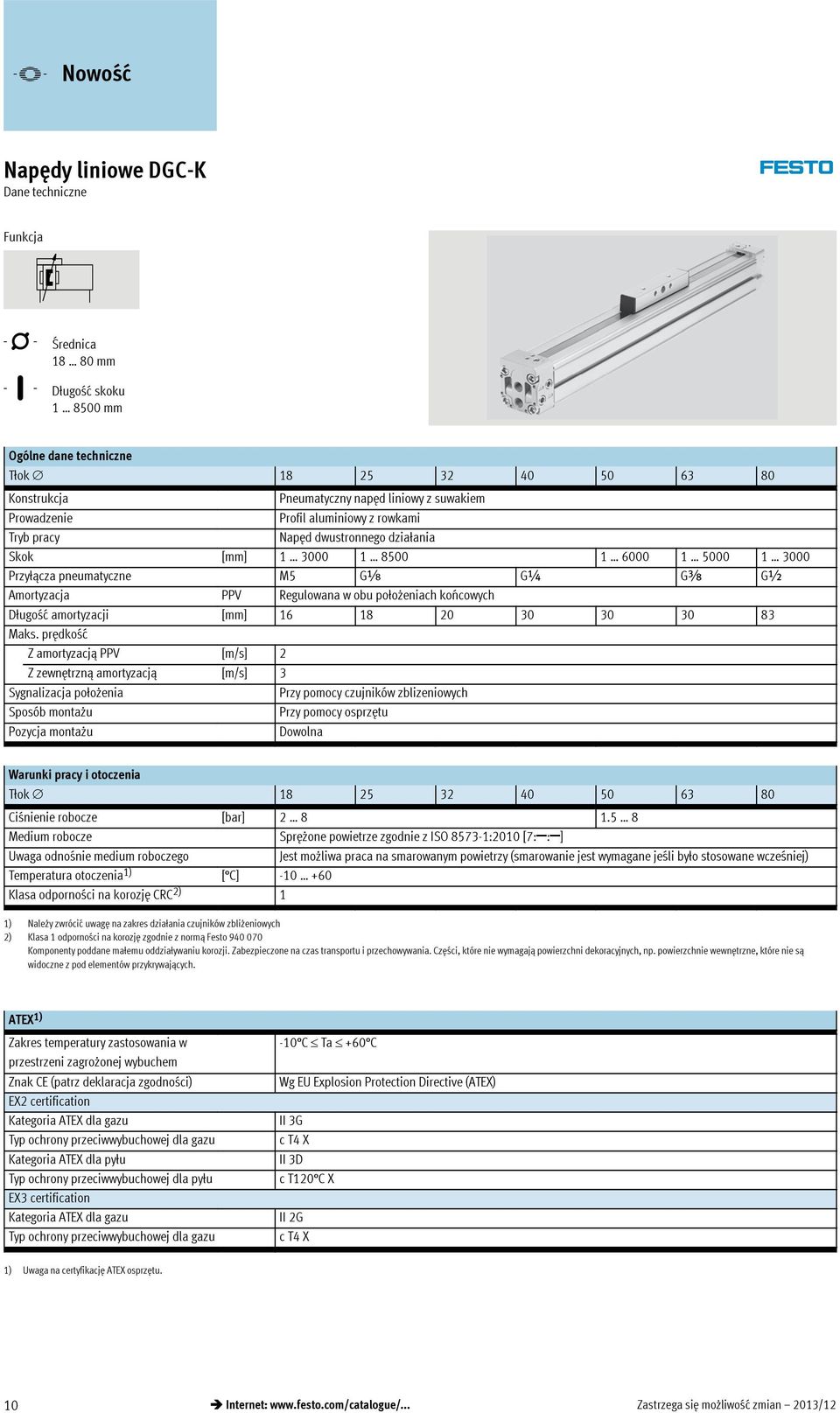

10 Dane techniczne Funkcja -N- Średnica mm -T- Długość skoku mm Ogólne dane techniczne Tłok Konstrukcja Pneumatyczny napęd liniowy z suwakiem Prowadzenie Profil aluminiowy z rowkami Tryb pracy Napęd dwustronnego działania Skok Przyłącza pneumatyczne M5 Gx G¼ GÅ G½ Amortyzacja PPV Regulowana wobu położeniach końcowych Długość amortyzacji Maks. prędkość Zamortyzacją PPV [m/s] 2 Zzewnętrzną amortyzacją [m/s] 3 Sygnalizacja położenia Przy pomocy czujników zblizeniowych Sposób montażu Przy pomocy osprzętu Pozycja montażu Dowolna Warunki pracy i otoczenia Tłok Ciśnienierobocze [bar] Medium robocze Sprężone powietrze zgodnie z ISO :2010 [7: : ] Uwaga odnośnie medium roboczego Jest możliwa praca na smarowanym powietrzy (smarowanie jest wymagane jeśli było stosowane wcześniej) Temperatura otoczenia 1) [ C] Klasa odporności na korozję CRC 2) 1 1) Należyzwrócić uwagę na zakres działania czujników zbliżeniowych 2) Klasa 1 odporności na korozję zgodnie z normą Festo Komponentypoddane małemu oddziaływaniu korozji. Zabezpieczone na czas transportu i przechowywania. Części,które nie wymagają powierzchni dekoracyjnych,np. powierzchnie wewnętrzne,które nie są widoczne z pod elementów przykrywających. ATEX 1) Zakres temperatury zastosowania w przestrzenizagrożonej wybuchem Znak CE (patrz deklaracja zgodności) EX2 certification Kategoria ATEX dla gazu Typ ochrony przeciwwybuchowej dla gazu Kategoria ATEX dla pyłu Typ ochrony przeciwwybuchowej dla pyłu EX3 certification Kategoria ATEX dla gazu Typ ochrony przeciwwybuchowej dla gazu -10 C Ta +60 C Wg EU Explosion Protection Directive (ATEX) II3G ct4x II 3D c T120 C X II 2G ct4x 1) Uwaga na certyfikację ATEX osprzętu. 10 Internet: Zastrzega się możliwośćzmian 2013/12

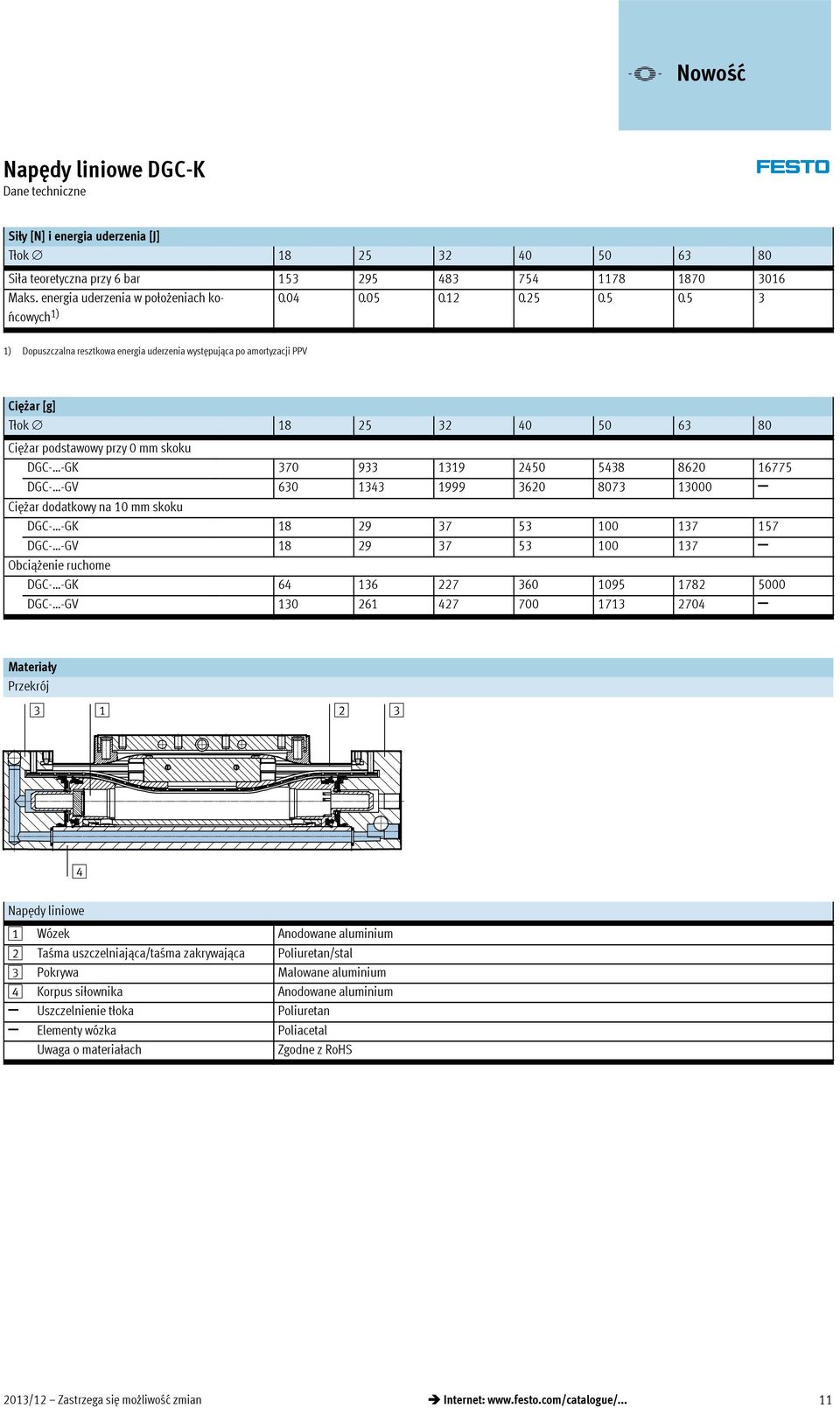

11 Dane techniczne Siły [N] i energia uderzenia [J] Tłok Siłateoretycznaprzy6bar Maks. energia uderzenia wpołożeniach końcowych ) 1) Dopuszczalna resztkowa energia uderzenia występująca po amortyzacji PPV Ciężar [g] Tłok Ciężar podstawowy przy 0 mm skoku DGC- -GK DGC- -GV Ciężar dodatkowy na 10 mm skoku DGC- -GK DGC- -GV Obciążenie ruchome DGC- -GK DGC- -GV Materiały Przekrój Napędy liniowe 1 Wózek Anodowane aluminium 2 Taśma uszczelniająca/taśma zakrywająca Poliuretan/stal 3 Pokrywa Malowane aluminium 4 Korpus siłownika Anodowane aluminium Uszczelnienie tłoka Poliuretan Elementy wózka Poliacetal Uwaga o materiałach Zgodne z RoHS 2013/12 Zastrzega się możliwośćzmian Internet: 11

12 Dane techniczne Wpływ materiałów ferromagnetycznych na wyłączniki zbliżeniowe Materiały ferromagnetyczne (części stalowe ) umieszczone bezpośrednio przy czujnikach mogą powodować błędy przy przełączaniu. Muszą być przestrzegane następujące bezpieczne odległości. Odległość jest zależna od położenia czujnika (patrz 1 i 2). Tłok 18/25 Tłok L1 4 L1 5 L3 L4 L3 L4 1 3 L L2 Położenie L1 L2 L3 L4 Położenie L1 L2 L3 L4 Tłok 18 Tłok i Tłok 25 Tłok i Tłok i Tłok i Tłok i Internet: Zastrzega się możliwośćzmian 2013/12

13 Dane techniczne Charakterystyczne wartości obciążenia Podane siły i momenty odnoszą się do powierzchni wózka/suwaka. Siłyteniemogą być przekroczone przy pracy dynamicznej. Specjalną uwagę należyzwrócić na fazę opóźnienia (wyhamowania napędu). Porównanie systemu odniesienia dla DGC-K i DGP: DGC-K Z Y DGP Jeżeli napęd jest poddany jednocześnie kilku różnym siłom i momentom, które wymieniono niżej, wówczas musi być spełnione pokazane obok równanie, dodatkowo podano maksymalne obciążenia: 0, 4 Fz Fz max. Fz Fz max. 1 Mx Mx max. My My max. Mz Mz max. 1 0, 2 Mz Mz max. 1 Z Y Dopuszczalne siły i momenty Tłok Fz max. DGC- -GK [N] DGC- -GV [N] Mx max. DGC- -GK [Nm] DGC- -GV [Nm] My max. DGC- -GK [Nm] DGC- -GV [Nm] Mz max. DGC- -GK [Nm] DGC- -GV [Nm] H- Uwaga QuickCalc Oprogramowanie do doboru produktów 2013/12 Zastrzega się możliwość zmian Internet: 13

14 Dane techniczne Maksymalna dopuszczalna prędkość tłokavjakofunkcjaefektywnegoobciążenia m i odległości r max od środka ciężkości obciążenia Te warunki techniczne określają maksymalne wartości, jakie można osiągnąć.wpraktycewartości te wahają się wzależności od położenia efektywnego obciążenia i pozycji montażu. DGC-K-18-PPV DGC-K-25-PPV DGC-K-32-PPV DGC-K-40-PPV DGC-K-50-PPV DGC-K-63-PPV DGC-K-80-PPV Zakres roboczy amortyzacji Amortyzacja w położeniach końcowych musi być regulowana, aby zapewnić pracę bez uderzeń.jeżeli warunki pracy są poza dopuszczalnym zakresem, przemieszczane obciążenie musi być amortyzowane przy użyciu odpowiednich elementów (zewnętrzne amortyzatory), preferuje się amortyzację w środku ciężkości masy. Tłok Odległość r max Internet: Zastrzega się możliwośćzmian 2013/12

15 Dane techniczne Liczba podpór pośrednich MUP w funkcji ciężaru w zalezności od siły F i odległości l między podporami Aby ograniczyć odkształcenia w przypadku długichskoków, napęd możewymagać podparcia. Ponizsze wykresy pokazują maksymalne dopuszczalne odległości między podporamiwfunkcjipozycjimontażu idołączonego ciężaru i sił. Pozycja montażu Pozioma Wpionie DGC-K-18 DGC-K-25 DGC-K-32 DGC-K-40 DGC-K-50 DGC-K-63 DGC-K-80 Przykład: Napęd DGC-K jest poddany sile 200 N, pozycja montażuw poziomie. Napędmacałkowitą długość: l =skok+l1 (patrz wymiary) = 1500 mm mm = 1700 mm Zgodnie z wykresem, maks. rozstaw podpór dla napędu DGC-K-25 przy sile 200 N wynosi 1450 mm. Wtymprzykładzie, maks. rozstaw podpór pośrednichwynosi (1450 mm), jest ona mniejszy niż długość całkowita napędu (1700 mm). 2013/12 Zastrzega się możliwośćzmian Internet: 15

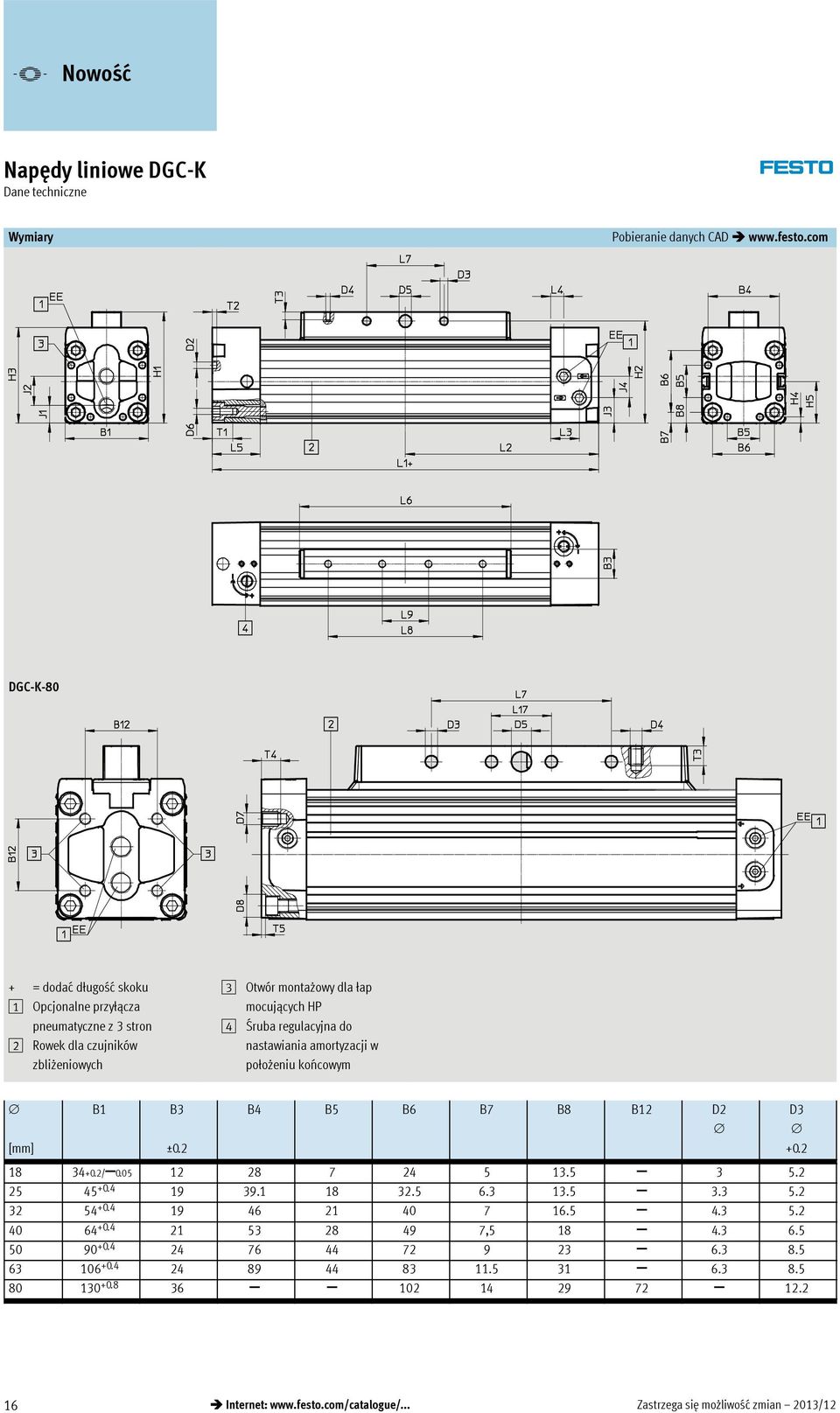

16 Dane techniczne Wymiary Pobieranie danych CAD DGC-K-80 + = dodać długość skoku 1 Opcjonalne przyłącza pneumatyczne z 3 stron 2 Rowek dla czujników zbliżeniowych 3 Otwór montażowydlałap mocujących HP 4 Śruba regulacyjna do nastawiania amortyzacji w położeniu końcowym B1 B3 ±0.2 B4 B5 B6 B7 B8 B12 D / , D Internet: Zastrzega się możliwośćzmian 2013/12

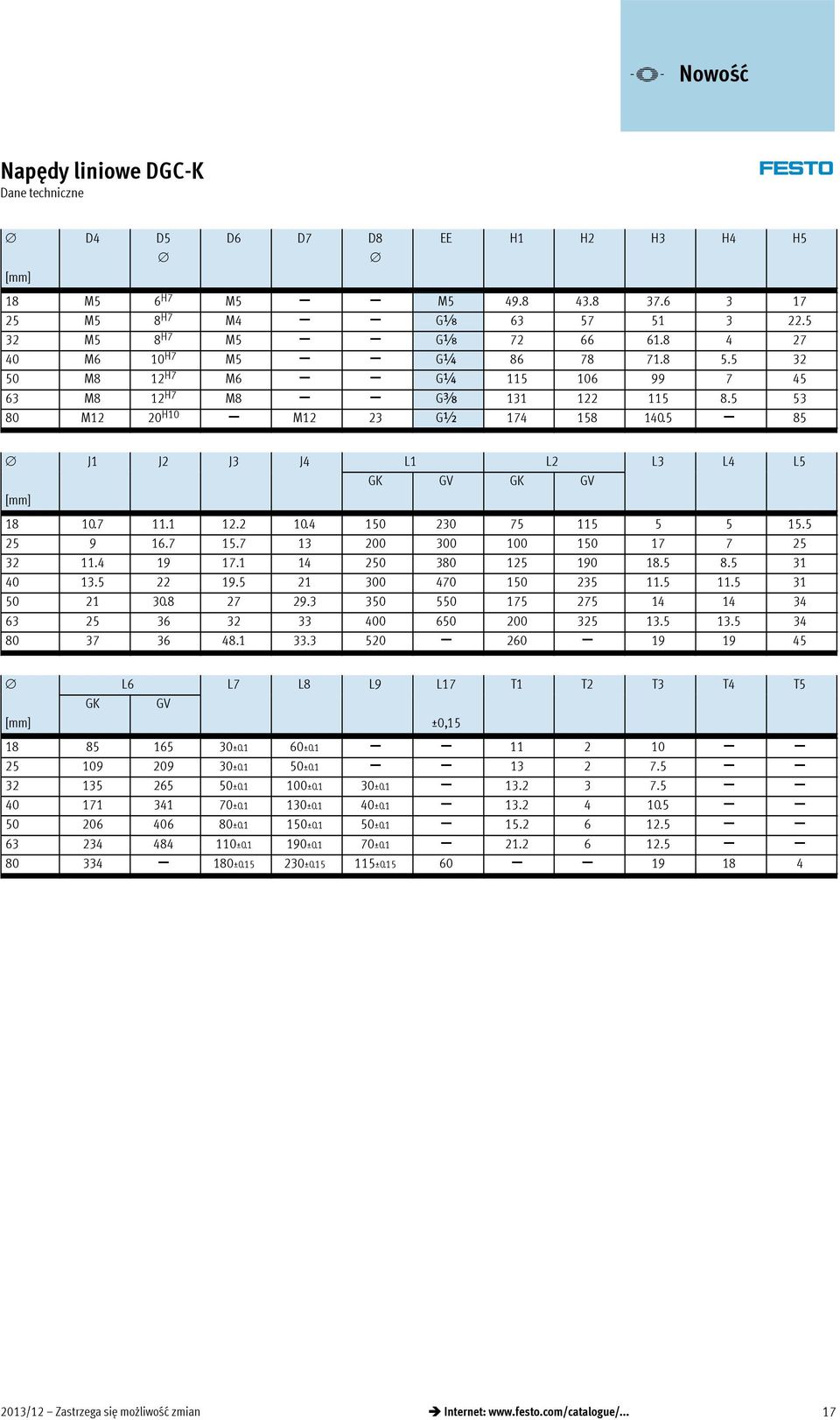

17 Dane techniczne D4 D5 D6 D7 D8 EE H1 H2 H3 H4 H5 18 M5 6 H7 M5 M M5 8 H7 M4 Gx M5 8 H7 M5 Gx M6 10 H7 M5 G¼ M8 12 H7 M6 G¼ M8 12 H7 M8 GÅ M12 20 H10 M12 23 G½ J1 J2 J3 J4 L1 L2 L3 L4 L5 GK GV GK GV L6 L7 L8 L9 L17 T1 T2 T3 T4 T5 GK GV ±0, ±0.1 60± ±0.1 50± ± ±0.1 30± ± ±0.1 40± ± ±0.1 50± ± ±0.1 70± ± ± ± /12 Zastrzega się możliwośćzmian Internet: 17

18 Dane techniczne Wymiary GK Standardowy tłok Pobieranie danych CAD B3 ±0.2 D D4 D5 H M M M M L6 L7 ±0.1 L8 0.1 L Internet: Zastrzega się możliwośćzmian 2013/12

19 Dane techniczne Wymiary GK Standardowy tłok Pobieranie danych CAD B3 ±0.2 D D4 D5 H7 L6 L7 ±0.1 L8 0.1 L M M /12 Zastrzega się możliwość zmian Internet: 19

20 Dane techniczne Wymiary GK Standardowy tłok Pobieranie danych CAD 80 B3 ±0.2 D D4 D5 H10 L6 L7 ±0.15 L L L M Internet: Zastrzega się możliwośćzmian 2013/12

21 Dane techniczne Wymiary GV - Wydłużony tłok Pobieranie danych CAD B3 ±0.2 D D4 D5 H7 L6 L7 ± M M M M L8 ±0.1 L9 ±0.1 L13 ±0.1 L14 ±0.1 L15 ±0.1 L16 ± /12 Zastrzega się możliwośćzmian Internet: 21

22 Dane techniczne Wymiary GV - Wydłużony tłok Pobieranie danych CAD B3 ±0.2 D D4 D5 H7 L6 L7 ±0.1 L8 ±0.1 L9 ±0.1 L13 ±0.1 L15 ±0.1 L16 ± M M Internet: Zastrzega się możliwośćzmian 2013/12

23 Dane techniczne Wymiary Pobieranie danych CAD Profil siłownika Rowek dla czujników zbliżeniowych 6 Rowek montażowy dla kamieni mocujących B10 B11 H10 H /12 Zastrzega się możliwość zmian Internet: 23

24 Dane do zamówienia Produkty modułowe Kod zamówieniowy Dane obowiązkowe/opcje FK B/S G/H/I/J/N V Y Y M F 24 Internet: Zastrzega się możliwośćzmian 2013/12

25 Dane do zamówienia Produkty modułowe Tabela z danymi do zamówienia Wielkość Warunki Kod Wpisz kod 0M Nr zamów Funkcja Napęd liniowy DGC DGC Prowadzenie Compact -K -K Tłok Skok Amortyzacja Amortyzacja pneumatyczna, regulowana wobu położeniach końcowych -PPV -PPV Sygnalizacja położenia Przy pomocy czujników zbliżeniowych -A -A Wersja podstawowa Standardowy tłok -GK Wydłużony tłok -GV 0O Przyłącza pneumatyczne Wjednejpokrywiekońcowej Wobupokrywachkońcowych 3 -D2 Smarowanie Standard Dopuszczony do stosowania w przemyślespożywczym -H1 Zabierak bezmomentowy Zabierak bezmomentowy -FK EU certification II 3GD 1 -EX2 II 2G 1 -EX3 0O Osprzęt Dostarczany luzem (możebyć zmieniany) ZUB- ZUB- Łapy mocujące 1 F Podpora pośrednia 1 10 M Kamień mocuj. do rowka montażowego Y Zaślepka rowka montażowego 1 10 b Czujnik zbliżeniowy, funkcja N/O Czujnik zbliż., funkcja N/O, bezstykowy, PNP Czujnik zbliż., funkcja N/Z Kabel 2,5m 1 10 G Wtyczka M H Kabel 2,5m 1 10 I Wtyczka M J 1 10 N Kabel 7,5 m Kabel przyłączeniowy M8, 2.5 m 1 10 V Zaślepka rowka do czujników 1 10 S 1 EX2, EX3 Nie z czujnikiem zbliżeniowymg,h,i,j,nlubkablemprzyłączeniowym V 2 Y Dla wielkości 18 i 25 jest tylkojeden rowek dla celów montażowych i dla czujnika. 3 Y+D2 Dotyczy wielkości 18 i 25: zapis "1Y = oznacza dostawę 4 jednostek Kod zamówieniowy DGC K PPV C ZUB 2013/12 Zastrzega się możliwośćzmian Internet: 25

26 Osprzęt Łapy mocujące HP (kod zam.: F) Materiał: Stal galwanizowana Elementy nie zawierają miedzi i PTFE DGC-K-18 DGC-K = dodać długość skoku Wymiary i dane potrzebne do zamówienia Dla AB AC AH AO AT AU SA TR US Ciężar Nr części Typ GK GV [g] HP HP HP HP HP HP HP Internet: Zastrzega się możliwośćzmian 2013/12

27 Osprzęt Podpora pośrednia MUP (kod zam.: M) Materiał: Stal galwanizowana Elementy nie zawierają miedzi i PTFE DGC-K-18/25 z MUP-18/25 DGC-K-18/25 z MUP-18/25-P (do montażuzjednejstrony) DGC-K Położenie podpory pośredniej wzdłuż profilu jest dowolne do wyboru Wymiary i dane potrzebne do zamówienia Dla AH B1 B2 D1 H1 H2 L1 L2 L3 Ciężar Nr części Typ [g] MUP-18/ MUP-18/25-P 1) MUP-18/ MUP-18/25-P 1) MUP MUP MUP MUP MUP-80 1) Ta podpora pośrednia nie może być zamawiana poprzez system modułowy przy użyciu litery kodowej M. 2013/12 Zastrzega się możliwośćzmian Internet: 27

28 Osprzęt Zabierak bezmomentowy DARD-S (kod zam.: FK) Materiały: Sworzeń: Stal wysokostopowa DGC-K-18 Łącznik: Stal wysokostopowa Slip piece: Mosiądz 1 2 Retaining ring: Stal sprężynowa -H- Uwaga Zabierak bezmomentowy DARD-S ma taki sam interfejs jak zabierak FKP przy napędzie liniowym DGP. Zabierak DARD-M należystosować w systemach serwopneumatycznych. DGC-K DGC-K H- Uwaga Możliwa kompensacja w kierunku strzałki. 28 Internet: Zastrzega się możliwośćzmian 2013/12

29 Osprzęt Dane techniczne Dla Maks. przesunięcie między napędem liniowym i zewnętrznym prowadzeniem Maks. dopuszczalne obciążenie w kierunku siły Temperatura otoczenia 1 2 [N] [ C] [g] 18 ±1.8 ± ±2 ± ±4 ± Ciężar Wymiary i dane potrzebne do zamówienia Dla B1 B2 B3 B4 D1 D2 D3 H3 H5 H M M M M M Dla L1 L2 L3 L4 L5 Nr części Typ DARD-L1-18-S DARD-L1-32-S DARD-L1-32-S DARD-L1-40-S DARD-L1-63-S DARD-L1-63-S DARD-L1-80-S 2013/12 Zastrzega się możliwość zmian Internet: 29

30 Osprzęt Zabierak bezmomentowy DARD-M Materiały: Stal galwanizowana DGC-K-18 DGC-K DGC-K DGC-K Internet: Zastrzega się możliwośćzmian 2013/12

31 Osprzęt Dane techniczne Dla Maks. przesunięciemiędzy napędem liniowym i zewnętrznym prowadzeniem 1) Maks. dopuszczalne obciążenie w kierunku siły [N] Temperatura otoczenia [ C] Ciężar [g] 18 ±2, ± ) Poprzeczne i w pionie. Wymiary i dane potrzebne do zamówienia Dla B1 B2 B3 B4 B5 B6 D1 D2 H ± M3x ± M5x ± M5x ± M6x ± M8x ± M8x ± M8x Dla H3 H4 L2 L4 L6 Nr części Typ maks ± ± DARD-L1-18-M ±2.5 79± DARD-L1-25-M ±2.5 88± DARD-L1-32-M ± ± DARD-L1-40-M ± ± DARD-L1-50-M ±4 152± DARD-L1-63-M ± ± DARD-L1-80-M 2013/12 Zastrzega się możliwośćzmian Internet: 31

32 Osprzęt PłytaadapteraDAMF Materiały: Stal galwanizowana DGC-K-18 -H- Uwaga PłytaadapteraDAMFmatakisam interfejs jak zabierak FKP przy napędzie liniowym DGP. DGC-K DGC-K DGC-K Internet: Zastrzega się możliwośćzmian 2013/12

33 Osprzęt Wymiary i dane potrzebne do zamówienia Dla B1 B2 B3 B4 B5 B6 D1 D2 ± ± ± ± ± ± ± ± ,5 20 Dla D3 H1 H2 H3 H4 L1 L2 L3 18 M ± M ± M ± M ± M ± M ± M ± Dla L4 L5 L6 L10 L11 Ciężar Nr części Typ maks DAMF-18-FKP DAMF-25-FKP DAMF-32-FKP DAMF-40-FKP DAMF-50-FKP , DAMF-63-FKP , DAMF-80-FKP 2013/12 Zastrzega się możliwość zmian Internet: 33

34 Osprzęt Dane do zamówienia Dla Opis Kod zamówieniowy Nr części Typ L.szt. 1) Kamień do rowka ABAN/NST Dane techniczne Internet: hmbn 18, 25 Do rowków montażowych Y ABAN-1M , NST-HMV-M4 2) 1 32, NST-5-M5 50, 63, NST-8-M6 Zaślepka rowka ABP Dane techniczne Internet: abp 32, 40 Do rowków montażowych B ABP , 63, 80 Każdy 0.5 m ABP-8 18, 25, 32, 40, 50, 63, 80 Do rowków dla czujników Każdy 0.5 m S ABP-5-S1 2 Zawór dławiąco-zwrotny GRLA Dane techniczne Internet: grla 18 Konstrukcja metalowa GRLA-M5-QS-3-D GRLA-M5-QS-4-D 25, GRLA-x-QS-3-D GRLA-x-QS-4-D GRLA-x-QS-6-D GRLA-x-QS-8-D 40, GRLA-¼-QS-6-D GRLA-¼-QS-8-D GRLA-¼-QS-10-D GRLA-y-QS-6-D GRLA-y-QS-8-D GRLA-y-QS-10-D GRLA-½-QS-12-D 1) Jednostka opakowania 2) Tłok 18 i 25: nie można stosować z DGC- -D2 (przyłączepneumatycznezobustron) Dane do zamówienia czujniki do rowka T w profilu napędu, magneto-rezystancyjne Dane techniczne Internet: smt Sposób montażu Wyjście dwustanowe Przyłącze elektryczne Długość kabla [m] Nr części Typ Styk NO Można wkładać do rowka od góry, nie wystaje poza rowek Krótka obudowa PNP Kabel, 3-żyłowy SMT-8M-A-PS-24V-E-2,5-OE Wtyczka M8 1, 3-pin SMT-8M-A-PS-24V-E-0,3-M8D Wtyczka M12x1, 3-pin SMT-8M-A-PS-24V-E-0,3-M12 NPN Kabel, 3-żyłowy SMT-8M-A-NS-24V-E-2,5-OE Wtyczka M8 1, 3-pin SMT-8M-A-NS-24V-E-0,3-M8D Styk NZ Można wkładać do rowka od góry, nie wystaje poza rowek Krótka obudowa PNP Kabel, 3-żyłowy SMT-8M-A-PO-24V-E-7,5-OE 34 Internet: Zastrzega się możliwośćzmian 2013/12

35 Osprzęt Dane do zamówienia Czujniki do rowka T, magnetyczne, stykowe Dane techniczne Internet: sme Sposób montażu Wyjście dwustanowe Przyłącze elektryczne Długość kabla [m] Nr części Typ Styk NO Wkładane do rowka od góry, nie wystają z rowka Stykowe Kabel, 3-żyłowy SME-8M-DS-24V-K-2,5-OE SME-8M-DS-24V-K-5,0-OE Kabel, 2-żyłowy SME-8M-ZS-24V-K-2,5-OE Wtyczka M8 1, 3-pin SME-8M-DS-24V-K-0,3-M8D Styk NZ Wkładane do rowka od góry, nie wystają zrowka Stykowe Kabel, 3-żyłowy SME-8M-DO-24V-K-7,5-OE Dane do zamówienia Kable łączące Przyłącze elektryczne, lewa strona Przyłącze elektryczne, prawa strona Długość kabla [m] Nr części Dane techniczne Internet: nebu Typ Gniazdo wtykoweproste, M8 1, 3-pin Kabel, otwarty koniec, 3-żyłowy NEBU-M8G3-K-2.5-LE NEBU-M8G3-K-5-LE3 Gniazdo wtykowe proste, M12x1, 5-pin Kabel, otwarty koniec, 3-żyłowy NEBU-M12G5-K-2.5-LE NEBU-M12G5-K-5-LE3 Gniazdo kątowe, M8 1, 3-pin Kabel, otwarty koniec, 3-żyłowy NEBU-M8W3-K-2.5-LE NEBU-M8W3-K-5-LE3 Gniazdo wtykowekątowe, M12x1, 5-pin Kabel, otwarty koniec, 3-żyłowy NEBU-M12W5-K-2.5-LE NEBU-M12W5-K-5-LE3 2013/12 Zastrzega się możliwośćzmian Internet: 35
