SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH I SANITARNYCH

Transkrypt

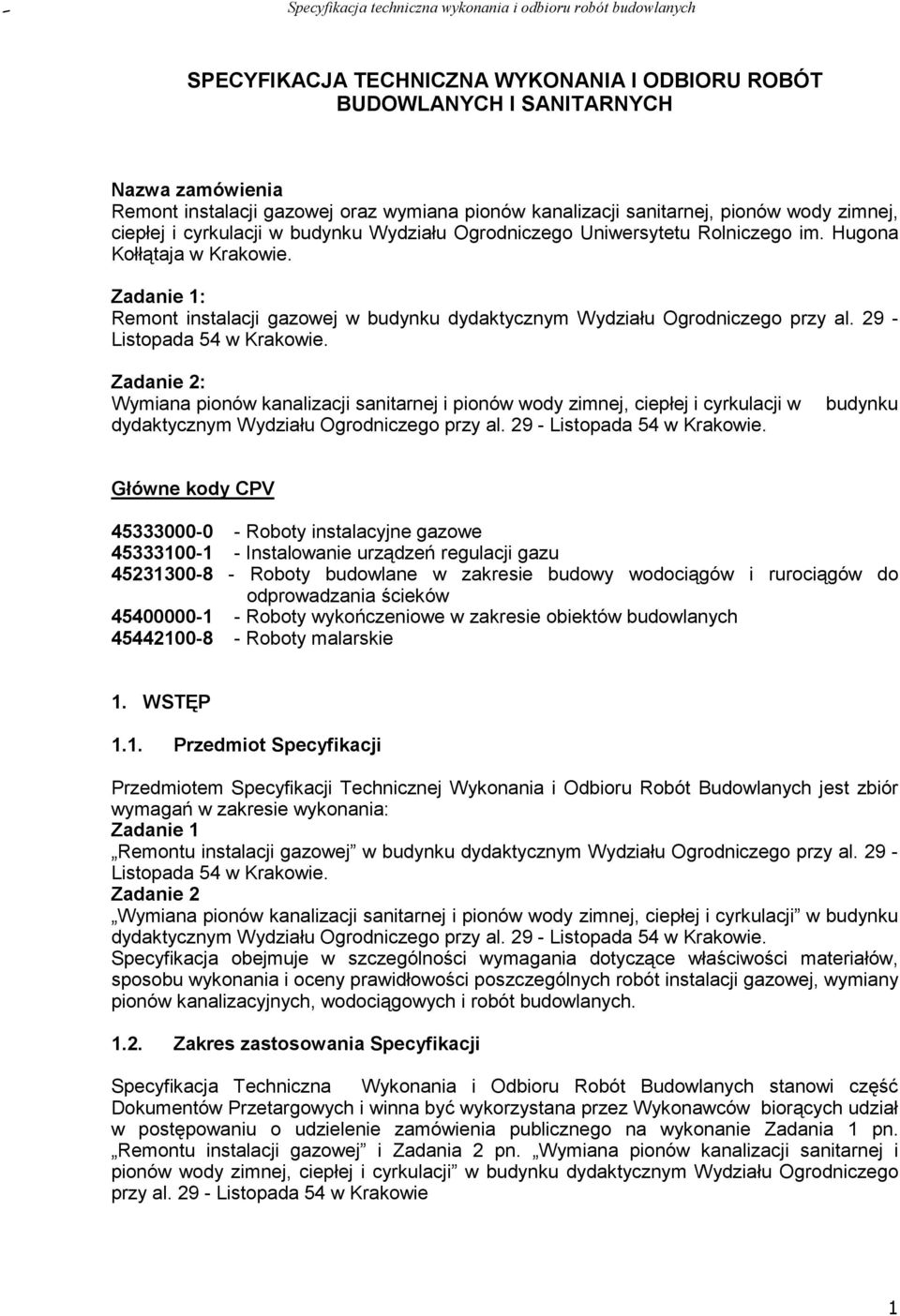

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH I SANITARNYCH Nazwa zamówienia Remont instalacji gazowej oraz wymiana pionów kanalizacji sanitarnej, pionów wody zimnej, ciepłej i cyrkulacji w budynku Wydziału Ogrodniczego Uniwersytetu Rolniczego im. Hugona Kołłątaja w Krakowie. Zadanie 1: Remont instalacji gazowej w budynku dydaktycznym Wydziału Ogrodniczego przy al Listopada 54 w Krakowie. Zadanie 2: Wymiana pionów kanalizacji sanitarnej i pionów wody zimnej, ciepłej i cyrkulacji w dydaktycznym Wydziału Ogrodniczego przy al Listopada 54 w Krakowie. budynku Główne kody CPV Roboty instalacyjne gazowe Instalowanie urządzeń regulacji gazu Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Roboty wykończeniowe w zakresie obiektów budowlanych Roboty malarskie 1. WSTĘP 1.1. Przedmiot Specyfikacji Przedmiotem Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych jest zbiór wymagań w zakresie wykonania: Zadanie 1 Remontu instalacji gazowej w budynku dydaktycznym Wydziału Ogrodniczego przy al Listopada 54 w Krakowie. Zadanie 2 Wymiana pionów kanalizacji sanitarnej i pionów wody zimnej, ciepłej i cyrkulacji w budynku dydaktycznym Wydziału Ogrodniczego przy al Listopada 54 w Krakowie. Specyfikacja obejmuje w szczególności wymagania dotyczące właściwości materiałów, sposobu wykonania i oceny prawidłowości poszczególnych robót instalacji gazowej, wymiany pionów kanalizacyjnych, wodociągowych i robót budowlanych Zakres zastosowania Specyfikacji Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych stanowi część Dokumentów Przetargowych i winna być wykorzystana przez Wykonawców biorących udział w postępowaniu o udzielenie zamówienia publicznego na wykonanie Zadania 1 pn. Remontu instalacji gazowej i Zadania 2 pn. Wymiana pionów kanalizacji sanitarnej i pionów wody zimnej, ciepłej i cyrkulacji w budynku dydaktycznym Wydziału Ogrodniczego przy al Listopada 54 w Krakowie 1

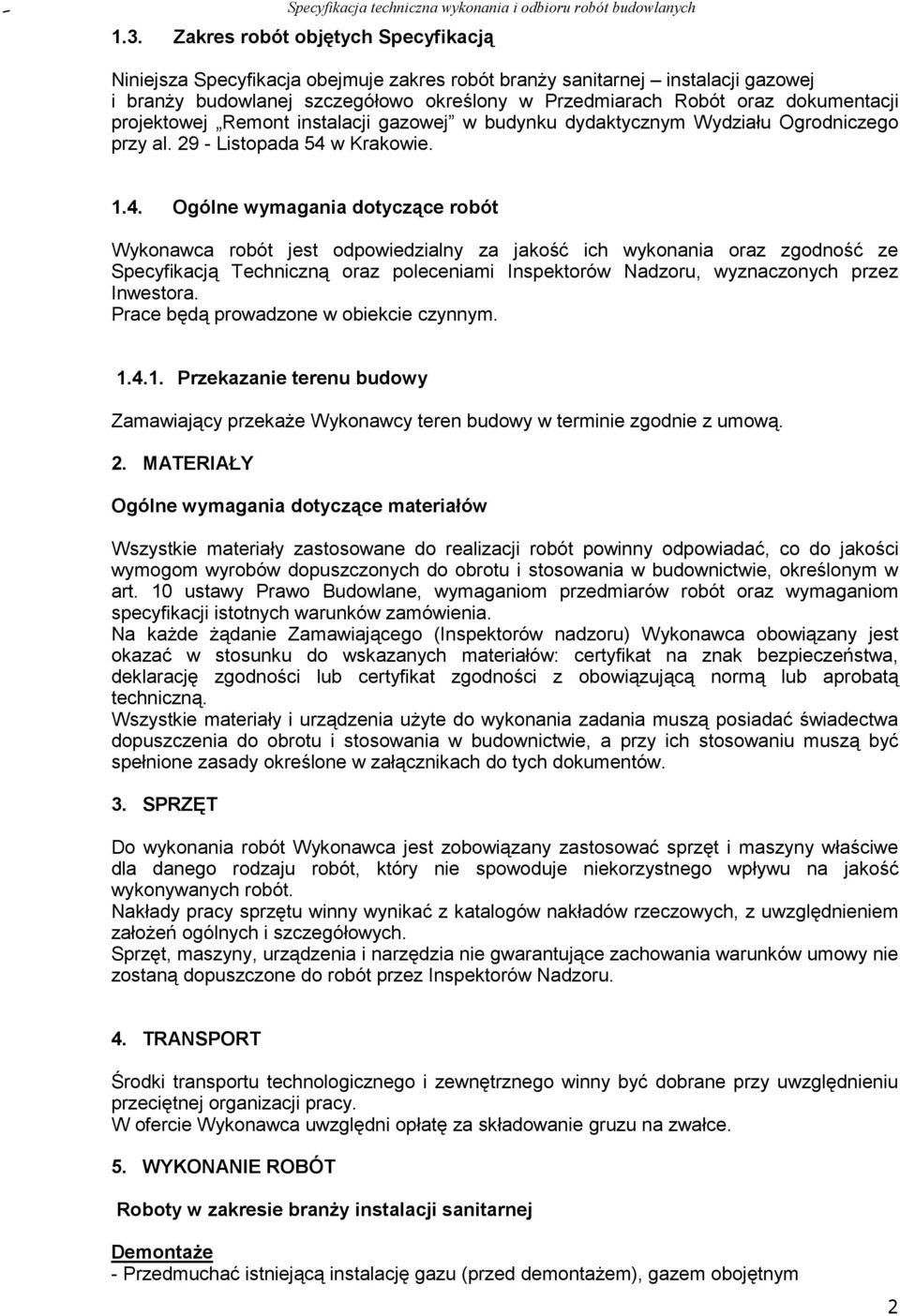

2 1.3. Zakres robót objętych Specyfikacją Niniejsza Specyfikacja obejmuje zakres robót branŝy sanitarnej instalacji gazowej i branŝy budowlanej szczegółowo określony w Przedmiarach Robót oraz dokumentacji projektowej Remont instalacji gazowej w budynku dydaktycznym Wydziału Ogrodniczego przy al Listopada 54 w Krakowie Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność ze Specyfikacją Techniczną oraz poleceniami Inspektorów Nadzoru, wyznaczonych przez Inwestora. Prace będą prowadzone w obiekcie czynnym Przekazanie terenu budowy Zamawiający przekaŝe Wykonawcy teren budowy w terminie zgodnie z umową. 2. MATERIAŁY Ogólne wymagania dotyczące materiałów Wszystkie materiały zastosowane do realizacji robót powinny odpowiadać, co do jakości wymogom wyrobów dopuszczonych do obrotu i stosowania w budownictwie, określonym w art. 10 ustawy Prawo Budowlane, wymaganiom przedmiarów robót oraz wymaganiom specyfikacji istotnych warunków zamówienia. Na kaŝde Ŝądanie Zamawiającego (Inspektorów nadzoru) Wykonawca obowiązany jest okazać w stosunku do wskazanych materiałów: certyfikat na znak bezpieczeństwa, deklarację zgodności lub certyfikat zgodności z obowiązującą normą lub aprobatą techniczną. Wszystkie materiały i urządzenia uŝyte do wykonania zadania muszą posiadać świadectwa dopuszczenia do obrotu i stosowania w budownictwie, a przy ich stosowaniu muszą być spełnione zasady określone w załącznikach do tych dokumentów. 3. SPRZĘT Do wykonania robót Wykonawca jest zobowiązany zastosować sprzęt i maszyny właściwe dla danego rodzaju robót, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Nakłady pracy sprzętu winny wynikać z katalogów nakładów rzeczowych, z uwzględnieniem załoŝeń ogólnych i szczegółowych. Sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy nie zostaną dopuszczone do robót przez Inspektorów Nadzoru. 4. TRANSPORT Środki transportu technologicznego i zewnętrznego winny być dobrane przy uwzględnieniu przeciętnej organizacji pracy. W ofercie Wykonawca uwzględni opłatę za składowanie gruzu na zwałce. 5. WYKONANIE ROBÓT Roboty w zakresie branŝy instalacji sanitarnej DemontaŜe - Przedmuchać istniejącą instalację gazu (przed demontaŝem), gazem obojętnym 2

3 np. azotem w celu wyeliminowania moŝliwości powstania mieszanki wybuchowej. - Zdemontować w całości dostępną istniejącą instalację gazu, łącznie z osprzętem. - Odcięcie rur prowadzonych w podłodze i w miejscach trudnodostępnych oraz ich zaślepienie - miejscowy demontaŝ stropu podwieszanego - odkrycie szachtów (kanałów) prowadzących instalacje wod-kan - zamknięcie wody zimnej, ciepłej i cyrkulacji - spuszczenie wody z instalacji wodociągowej - demontaŝ pionów wodociągowych - demontaŝ podejść dopływowych - demontaŝ pionów kanalizacyjnych - demontaŝ podejść odpływowych Instalacja gazu - Wykonać główne ciągi w piwnicy prowadzone w demontowalnym stropie podwieszonym oraz piony prowadzone wierzchem przy ścianie korytarza. Instalację gazu naleŝy wykonać z rur stalowych bez szwu wg normy PN-80/H Jako armaturę odcinającą zastosować zawory kulowe do gazu na ciśnienie nominalne Pn = 0,4 Mpa. Rurociągi łączone przez spawanie. - Przejścia przez ściany naleŝy zabezpieczyć stalowymi tulejami ochronnymi, a przestrzeń między rurą przewodową a tuleją naleŝy wypełnić masą bitumiczną. Przy przejściach przez ściany końce tulei winny wystawać po 3 cm poza strop. - Wykonać instalację gazową w laboratoriach i pracowniach z rur stalowych bez szwu łączonych przez spawanie. W miarę moŝliwości wykorzystać istniejące trasy rurociągów. Instalacja prowadzona wierzchem po ścianach w odległości 2 cm od nich; mocowana do ścian w odstępach co 1,5 2,5 m - Odległość przewodów gazowych od innych instalacji powinna wynosić: - poziome przewody wodne i kanalizacyjne - 15 cm - przewody cieplne - 15 cm - przewody telekomunikacyjne prowadzone równ cm - nieuszczelnione puszki instalacji elektrycznej - 10 cm - urządzenia elektryczne iskrzące (bezpieczniki, gniazda wtykowe) - 60 cm - przewody instalacji gazowej mogą krzyŝować się 0,02 m nad kablami, wodociągiem i kanalizacją, a pod instalacją CO. - Przy podejściach do urządzeń jako armaturę odcinającą zastosować kurki sferyczne do gazu. - Próba szczelności instalacji gazowej. Szczegóły wg opisu technicznego dokumentacji projektowej. - Malowanie instalacji Rurociągi gazowe naleŝy oczyścić do trzeciego stopnia czystości. Po oczyszczeniu powierzchni malować 2 razy farbą ftalową do gruntowania, przeciwrdzewną miniową 60% o symbolu , a następnie dwukrotnie pomalować farbą ftalową nawierzchniową ogólnego stosowania o symbolu koloru Ŝółtego. Instalacje wodociągowe - wykonać piony wody zimnej z rur polipropylenowych łączonych na zgrzewanie - zamontować kulowe zawory odcinające zarówno pod pionami jak i na trojakach włączających podejścia dopływowe do instalacji na poszczególnych kondygnacjach - wykonać piony wody ciepłej i cyrkulacji z rur polipropylenowych stabilizowanych przeznaczonych do prowadzenia wody ciepłej łączonych na zgrzewanie - zamontować kulowe zawory odcinające do wody ciepłej zarówno pod pionami jak i na trojakach włączających podejścia dopływowe do instalacji na poszczególnych kondygnacjach - montaŝ uchwytów, punktów stałych jak i kompensacji wykonać zgodnie z przepisami i instrukcją montaŝu instalacji z polipropylenu. 3

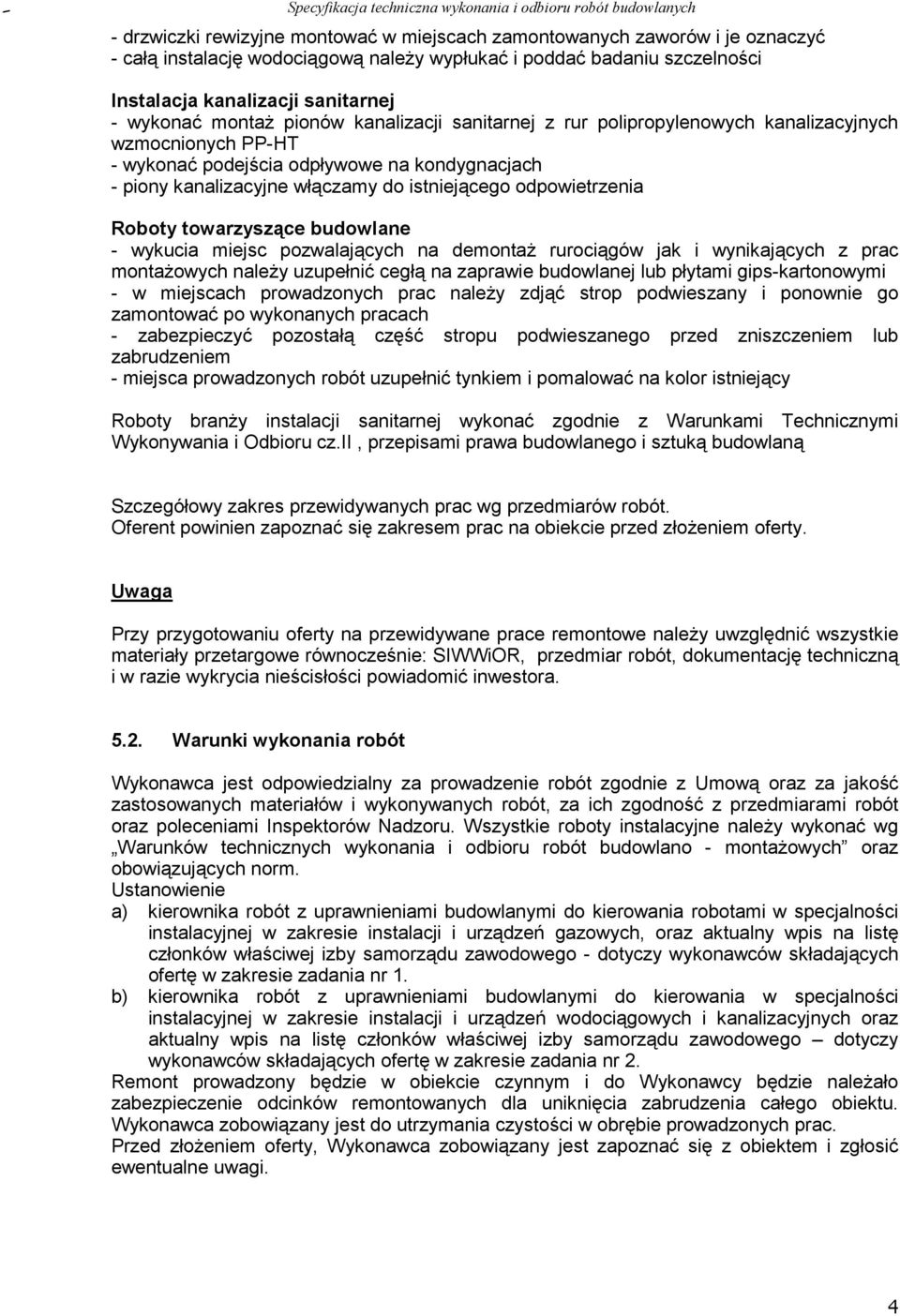

4 - drzwiczki rewizyjne montować w miejscach zamontowanych zaworów i je oznaczyć - całą instalację wodociągową naleŝy wypłukać i poddać badaniu szczelności Instalacja kanalizacji sanitarnej - wykonać montaŝ pionów kanalizacji sanitarnej z rur polipropylenowych kanalizacyjnych wzmocnionych PP-HT - wykonać podejścia odpływowe na kondygnacjach - piony kanalizacyjne włączamy do istniejącego odpowietrzenia Roboty towarzyszące budowlane - wykucia miejsc pozwalających na demontaŝ rurociągów jak i wynikających z prac montaŝowych naleŝy uzupełnić cegłą na zaprawie budowlanej lub płytami gips-kartonowymi - w miejscach prowadzonych prac naleŝy zdjąć strop podwieszany i ponownie go zamontować po wykonanych pracach - zabezpieczyć pozostałą część stropu podwieszanego przed zniszczeniem lub zabrudzeniem - miejsca prowadzonych robót uzupełnić tynkiem i pomalować na kolor istniejący Roboty branŝy instalacji sanitarnej wykonać zgodnie z Warunkami Technicznymi Wykonywania i Odbioru cz.ii, przepisami prawa budowlanego i sztuką budowlaną Szczegółowy zakres przewidywanych prac wg przedmiarów robót. Oferent powinien zapoznać się zakresem prac na obiekcie przed złoŝeniem oferty. Uwaga Przy przygotowaniu oferty na przewidywane prace remontowe naleŝy uwzględnić wszystkie materiały przetargowe równocześnie: SIWWiOR, przedmiar robót, dokumentację techniczną i w razie wykrycia nieścisłości powiadomić inwestora Warunki wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z Umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z przedmiarami robót oraz poleceniami Inspektorów Nadzoru. Wszystkie roboty instalacyjne naleŝy wykonać wg Warunków technicznych wykonania i odbioru robót budowlano - montaŝowych oraz obowiązujących norm. Ustanowienie a) kierownika robót z uprawnieniami budowlanymi do kierowania robotami w specjalności instalacyjnej w zakresie instalacji i urządzeń gazowych, oraz aktualny wpis na listę członków właściwej izby samorządu zawodowego - dotyczy wykonawców składających ofertę w zakresie zadania nr 1. b) kierownika robót z uprawnieniami budowlanymi do kierowania w specjalności instalacyjnej w zakresie instalacji i urządzeń wodociągowych i kanalizacyjnych oraz aktualny wpis na listę członków właściwej izby samorządu zawodowego dotyczy wykonawców składających ofertę w zakresie zadania nr 2. Remont prowadzony będzie w obiekcie czynnym i do Wykonawcy będzie naleŝało zabezpieczenie odcinków remontowanych dla uniknięcia zabrudzenia całego obiektu. Wykonawca zobowiązany jest do utrzymania czystości w obrębie prowadzonych prac. Przed złoŝeniem oferty, Wykonawca zobowiązany jest zapoznać się z obiektem i zgłosić ewentualne uwagi. 4

5 6. ODBIÓR I ROZLICZENIE ROBÓT Wymagane badania odbioru - protokół z pierwszej próby ciśnieniowej instalacji gazowej, przed zabezpieczeniem antykorozyjnym. - protokół z drugiej próby ciśnieniowej, dla instalacji wraz z odbiornikami, bez gazomierza. - protokół z badania szczelności instalacji wodociągowej Odbiór robót. Roboty zanikające naleŝy zgłaszać do odbioru inspektorskiego. Warunkiem przystąpienia do odbioru końcowego będzie zakończenie robót, potwierdzone przez inspektora nadzoru, oraz przedłoŝenie kompletu dokumentów odbiorowych. Wykonawca zobowiązany jest pisemnie powiadomić zamawiającego o zakończeniu robót. Termin realizacji robót: od do
