1 Działania w sprawie zatopionej broni chemicznej Jacek Bełdowski

2 Ponad 5 lat produkcji uzbrojenia chemicznego Nigdy nie wykorzystane w walce Układ Poczdamski Operacja zatapiania Nie istniejące państwa

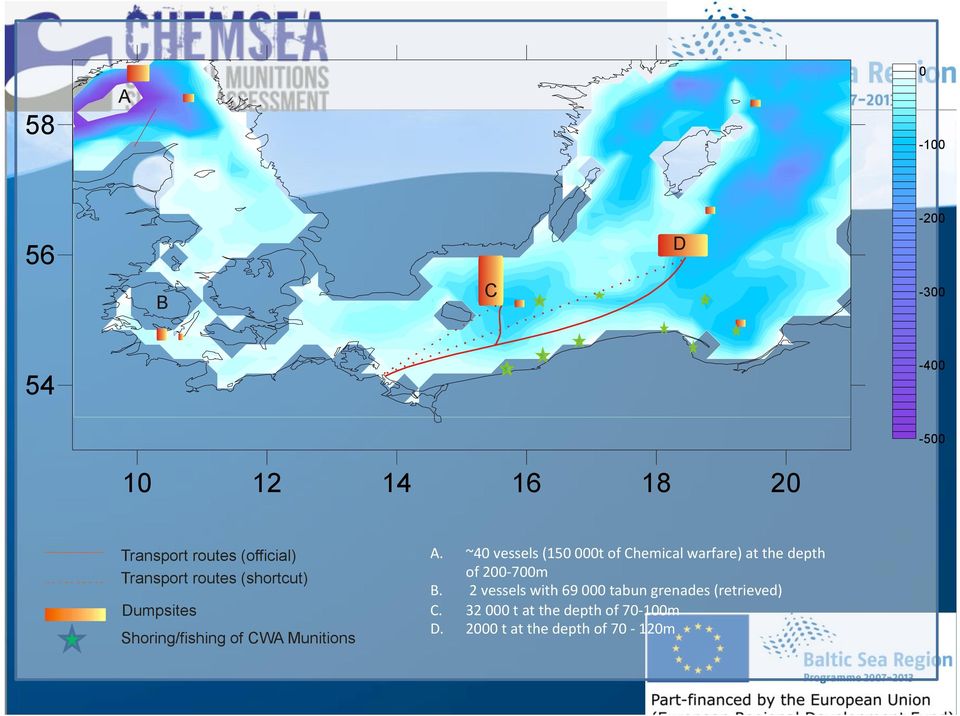

3 58 A B C D Transport routes (official) Transport routes (shortcut) Dumpsites Shoring/fishing of CWA Munitions A. ~40 vessels ( t of Chemical warfare) at the depth of m B. 2 vessels with tabun grenades (retrieved) C t at the depth of m D t at the depth of m

~40 vessels (150 000t of Chemical warfare) at the depth of 200-700m B.

4 Legend: CWA Dumps Dredge sites Offshore wind farms (planned) Bottom Trawling intensity Pipelines and Cables

5 Minimalne ryzyko Nie usuwać Zagrożenie dla rybaków System raportowania Monitoring

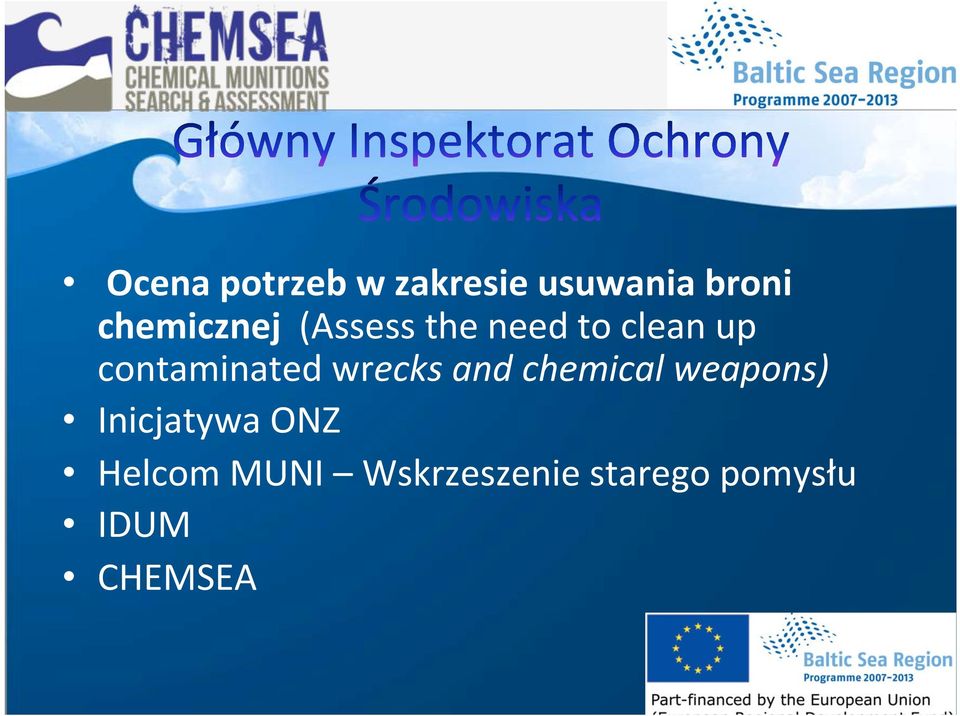

7 Ocena potrzeb w zakresie usuwania broni chemicznej (Assess the need to clean up contaminated wrecks and chemical weapons) Inicjatywa ONZ Helcom MUNI Wskrzeszenie starego pomysłu IDUM CHEMSEA

8 HELCOM MUNI Weryfikacja obszarów zatopień Ocena ryzyka dla poszczególnych przypadków Opcje usuwania Wytyczne dla grup narażonych Ulepszone Modele

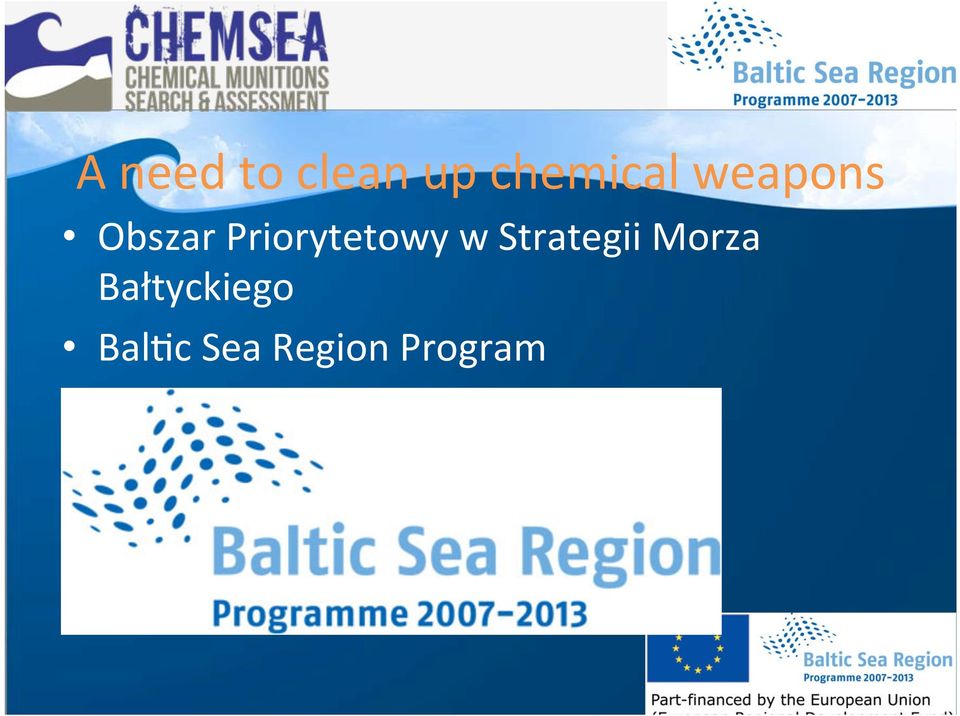

9 A need to clean up chemical weapons Obszar Priorytetowy w Strategii Morza Bałtyckiego Balac Sea Region Program

10 Konsorcjum Finlandia: SYKE; VERIFIN Szwecja: FOI; SMA; CBRNE Niemcy: AWI; vti FOE Liwa: EPA; Polska: IOPAN; WAT; AMW

11 Partnerzy stowarzyszeni HELCOM MUNI UM Gdynia Szwedzka Straż Przybrzeżna Ministerstwa środowiska: Finlandii, Szwecjii GIOŚ SIPRI IDUM Shirshov Inst. Of Oceanology Województwo Pomorskie NRC

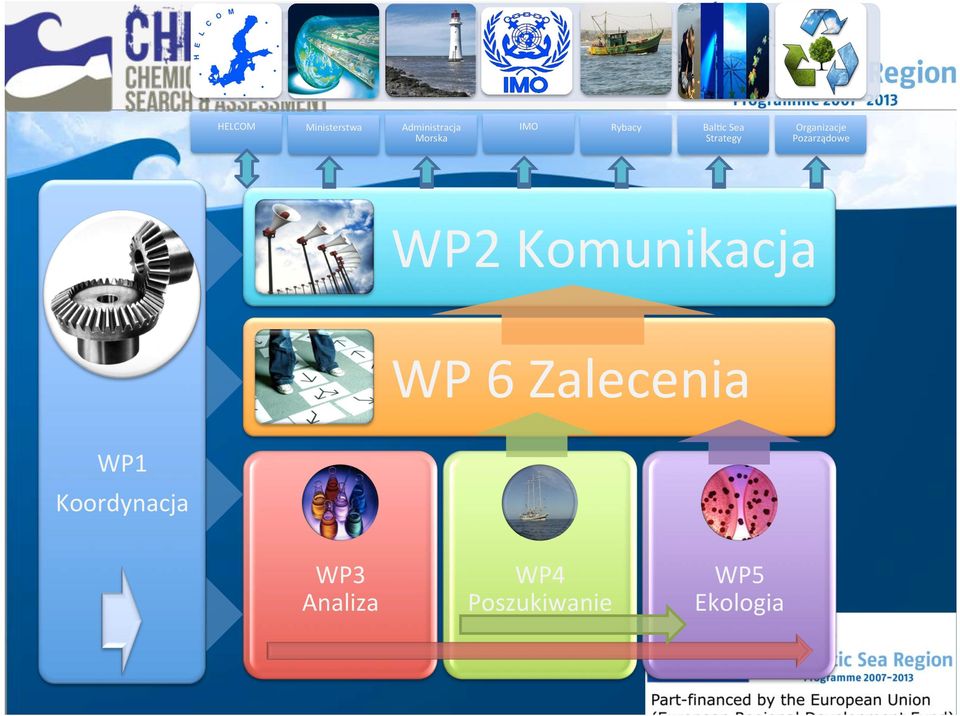

12 HELCOM Ministerstwa Administracja Morska IMO Rybacy Balac Sea Strategy Organizacje Pozarządowe WP2 Komunikacja WP 6 Zalecenia WP1 Koordynacja WP3 Analiza WP4 Poszukiwanie WP5 Ekologia

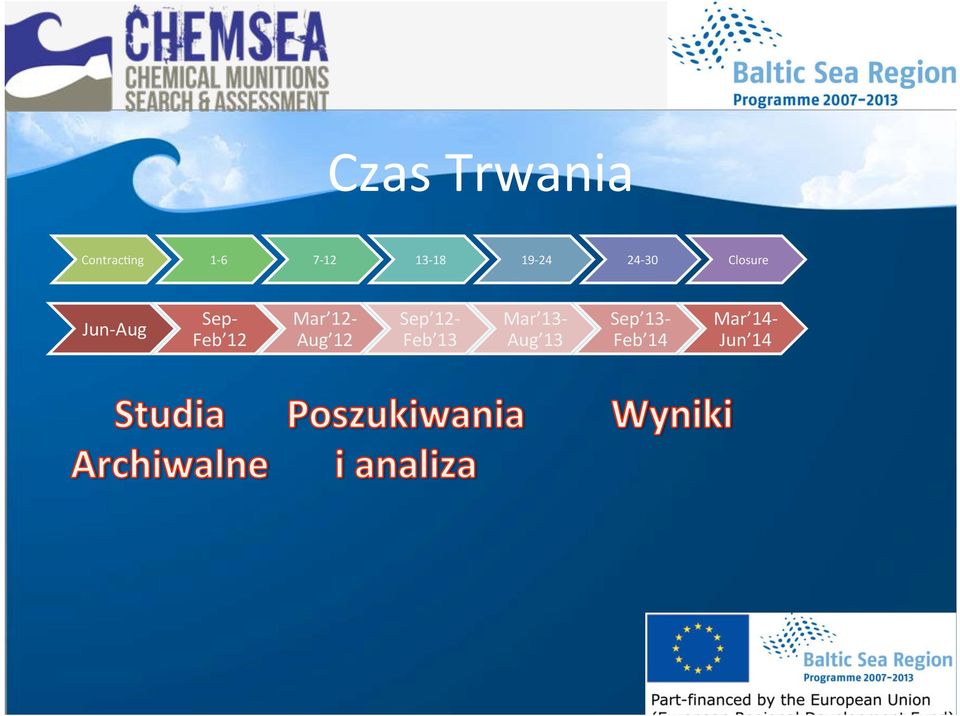

13 Czas Trwania Contracang Closure Jun- Aug Sep- Feb 12 Mar 12- Aug 12 Sep 12- Feb 13 Mar 13- Aug 13 Sep 13- Feb 14 Mar 14- Jun 14

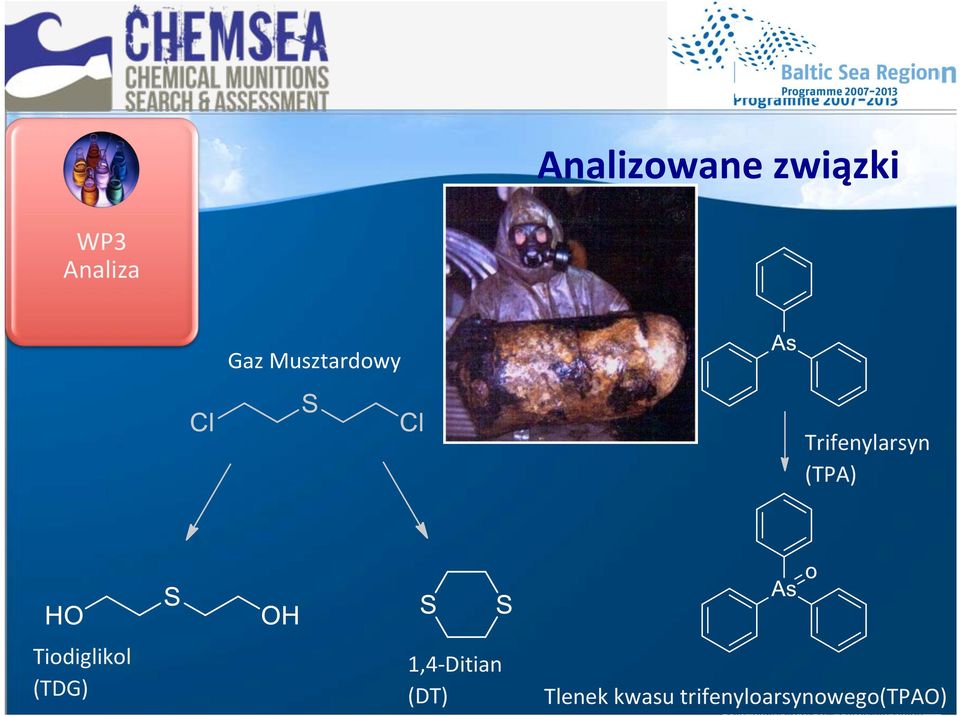

14 Analizowane związki WP3 Analiza Gaz Musztardowy Trifenylarsyn (TPA) Tiodiglikol (TDG) 1,4- Ditian (DT) Tlenek kwasu trifenyloarsynowego(tpao)

15 Samples

16 Składowisko Gotlandzkie WP4 Detekcja Area C: 1756 km2 RSwN 4th NWF MWDC

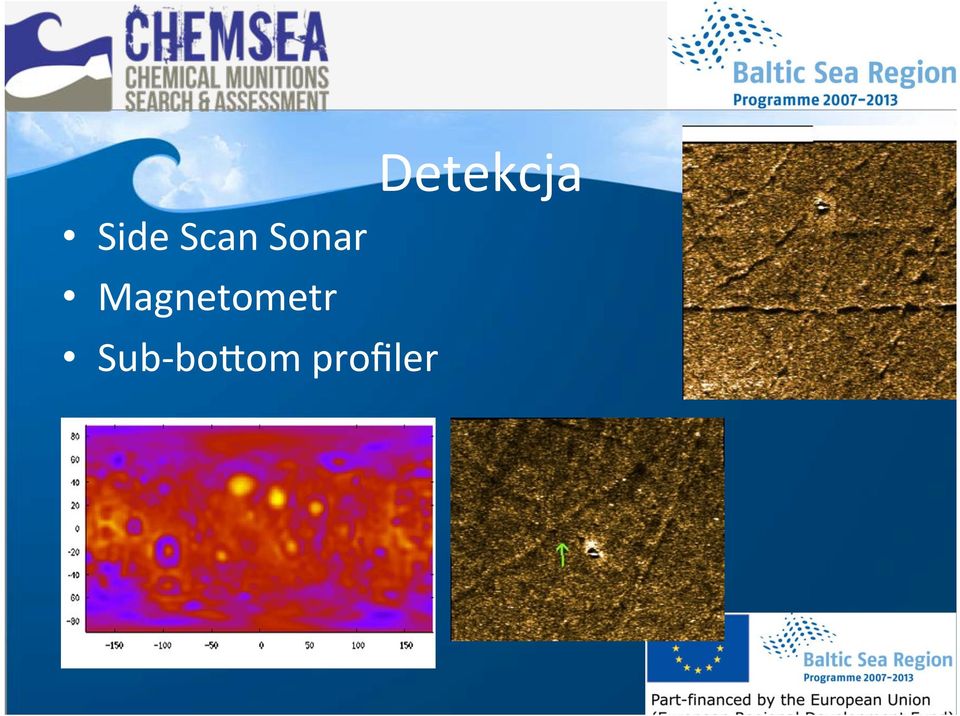

18 Detekcja Side Scan Sonar Magnetometr Sub- bopom profiler

19 Wszystkie Echa Liczba obiektów w każdym z regionów C_H = 606 C_K = 572 C_N = 902 RSwN 4th NWF MWDC

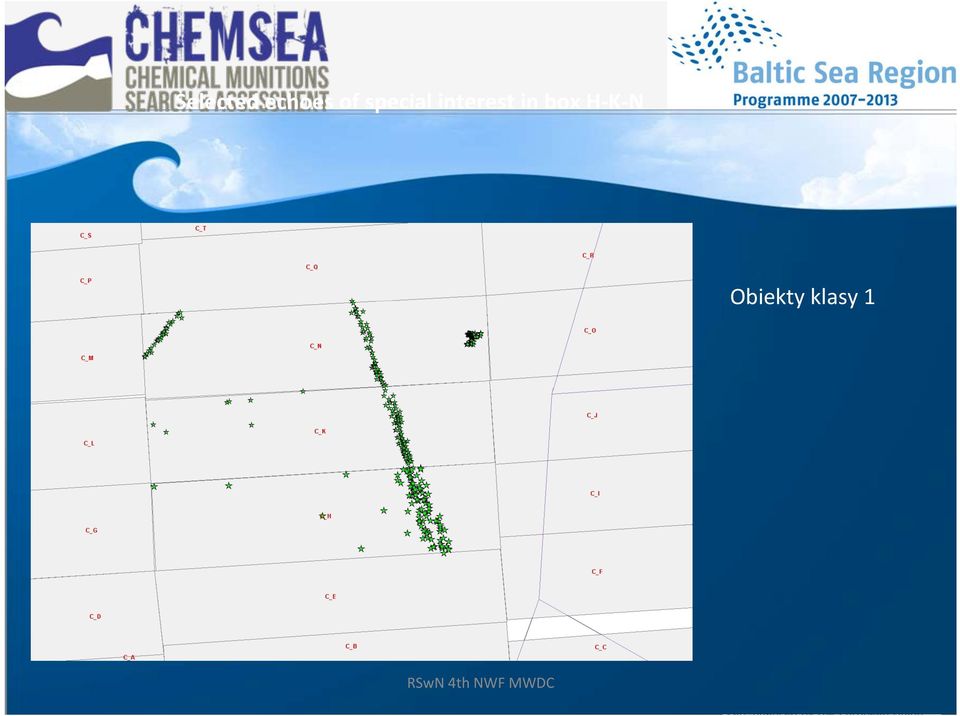

20 Selected echoes of special interest in box H- K- N Obiekty klasy 1 RSwN 4th NWF MWDC

21 Iperyt

22 Prądy Bornholm Deep Gdansk Deep Slupsk Furrow Deployed moorings: Triangle Components: VALEPORT 308CTD, ADCP WH 300 Senanel Square sall working. Components: Andera s RCM - Mulaparameter measurement plarorm Boxes Vessel Mounted ADCP analysed data

23 Próbki ryb WP5 Ekologia

24 Kondycja dorsza: LSI: liver weight/total weight CF: length/total weight Wnioski: Istotne różnice w kondycji w rejonach zatopień GSI: gonad weight/total weight

25 wnioski: Istotne różnice w występowaniu chorób/ pasożytów

26 Mussel caging results: Lysosomal membrane stability (Neutral Red retenaon test) on blood cells In the deeper cage (65m) a significantly lower dye retenaon ame (=bad condiaon) in mussels caged at the hot spot sites compared to the reference site Ekspozycja małży

27 Dorsz uszkodzenia stres oksydacyjny Stabilność membran Lizosomalnych peak 1 peak 2 Time of destabilisaaon [min] Reference Reference LMS- Test: Differences of the reference site (B09) are significant for both peak 1 and 2 (Kruskal- Wallis- Test, p<0.05, n=60)

28 Histopathological AlteraYons Dorsz - nadnercza 1 VacuolisaYon 2 Karyomegaly 3 Hypertrophy 4 ApoptoYc bodies Exposed sites Reference site

29 Cod analysis- Head kidney Zmiany histopatologiczne * Number of histopathological alteraaons at all invesagated sites. Histopathological alteraaons [n] *Differences between Dumping site B13 and Reference site B09 are significant (Kruskal- Wallis- ANOVA- Test, p<0,05, n=30)

30 Courtesy of Prof. Janina Barsienne Micronuclei

31 Courtesy of Prof. Janina Barsienne Genotoksyczność

32 CHEMSEA - wyniki Wytyczne postępowania w rejonach skażonych Plany awaryjne Ocena ryzyka środowiskowego Ulepszone procedury analityczne i poszukiwawcze

33 yes yes n.d. yes yes ADS DF n.d. DF CG VTS / MRCC MRC MRCC VTS / MRCC SMA / JRCC Decentralized Decentralized n.d. Decentralized n.d. Deployable Deployable n.d. Deployable Deployable? Yes 90 Yes 97 n.d. Yes 98 Yes 90 n.d. n.d. n.d. n.d. n.d. Helsinki, IX.2012

34 All fishing vessel 2011 (from AIS data) Merchant vessel 4 weeks in 2011

35 Dziękuję za uwagę
