PRO/ENGINEER. ĆW. Nr. PROJEKT SPRZĘGŁA- ZŁOŻENIE

Wielkość: px
Rozpocząć pokaz od strony:

Download "PRO/ENGINEER. ĆW. Nr. PROJEKT SPRZĘGŁA- ZŁOŻENIE"

Transkrypt

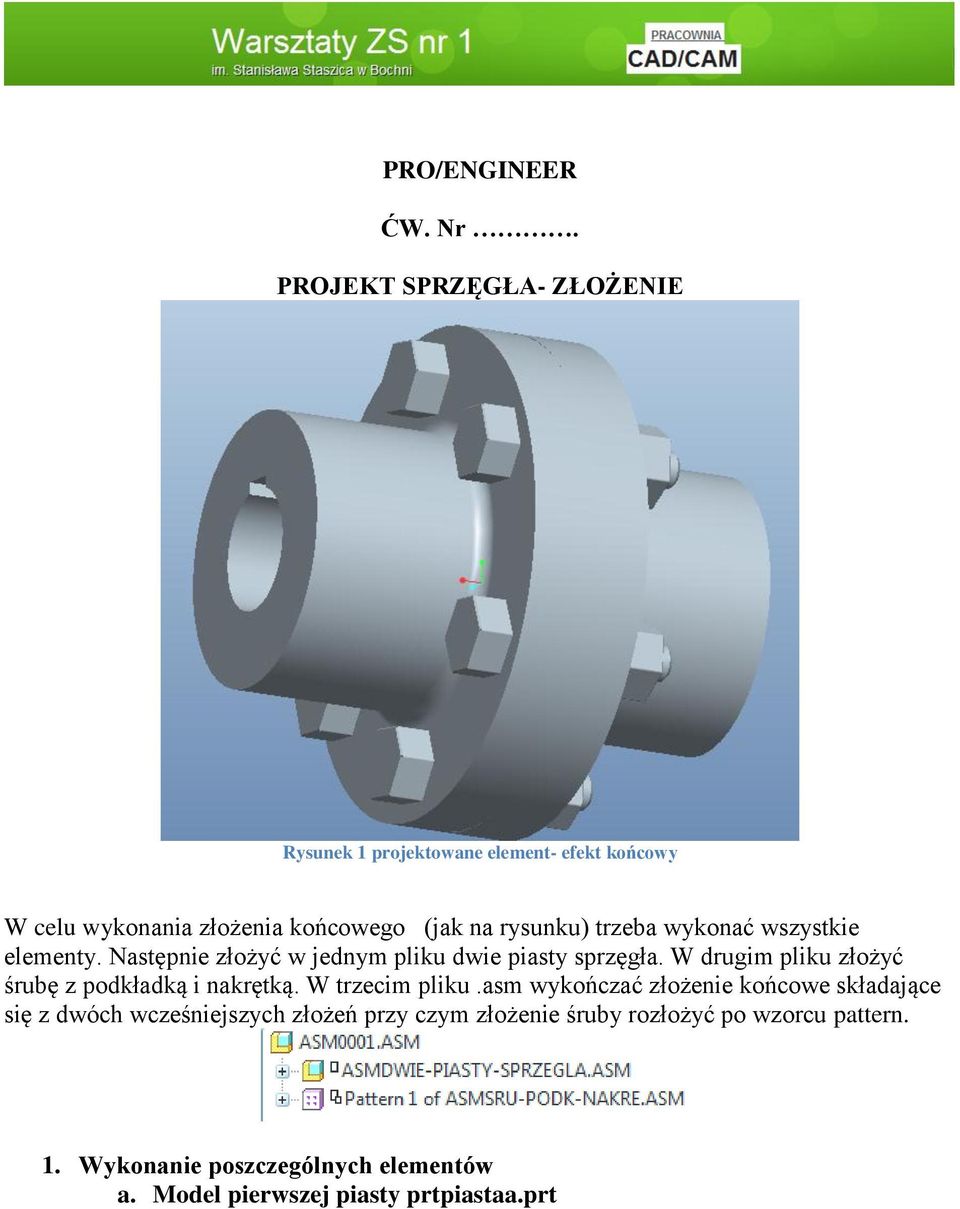

1 PRO/ENGINEER ĆW. Nr. PROJEKT SPRZĘGŁA- ZŁOŻENIE Rysunek 1 projektowane element- efekt końcowy W celu wykonania złożenia końcowego (jak na rysunku) trzeba wykonać wszystkie elementy. Następnie złożyć w jednym pliku dwie piasty sprzęgła. W drugim pliku złożyć śrubę z podkładką i nakrętką. W trzecim pliku.asm wykończać złożenie końcowe składające się z dwóch wcześniejszych złożeń przy czym złożenie śruby rozłożyć po wzorcu pattern. 1. Wykonanie poszczególnych elementów a. Model pierwszej piasty prtpiastaa.prt

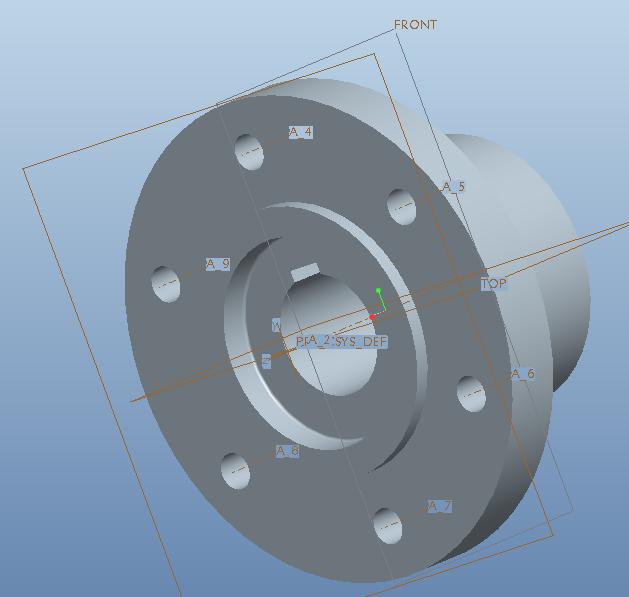

2 Rysunek 2 pierwsza piasta sprzęgła Model jak na rysunku powyżej otrzymujemy poprzez użycie polecenia Revolve zadając w szkicowniku kształt i wymiary jak na rysunku 3. Rysunek 3 Szkic dla polecenie Revolve pierwszej piasty sprzęgła

3 Następnie wykonano otwór (polecenie Extrude), który został rozłożony za pomocą polecenia Pattern. Rysunek 4 Szkic dla polecenia Extrude- wyznaczenie pierwszego otworu Rysunek 5 Definicja polecenia Pattern dla wykonania 6 otworów

4 Ostatnią operacją jest wykonanie otworu pod wpust. Rysunek 6 szkic dla wyciągnięcia otworu pod wpust. b. Model drugiej piasty prtpiastab.prt Wykonujemy podobne operacje jak dla pierwszej piasty.

5 Rysunek 7 Szkic dla drugiej piasty Rysunek 8 Druga piasta po wyciągnięciu otworów

6 c. Wykonanie modelu śruby prtsruba.prt Model śruby wykonujemy stosując polecenie Extrude (łeb wyciągnąć na 12 mm, trzpień na 60 mm), wykonujemy także dodatkowo potrzebne zaokrąglenia i fazowania. Rysunek 9 Model śruby Rysunek 10 Szkicownik dla łba śruby

7 Rysunek 11 Szkic dla trzpienia d. Wykonanie modelu podkładki prtpodkladka.prt Podkładkę otrzymujemy poprzez obrót (Revolve) elementu jak na rysunku.

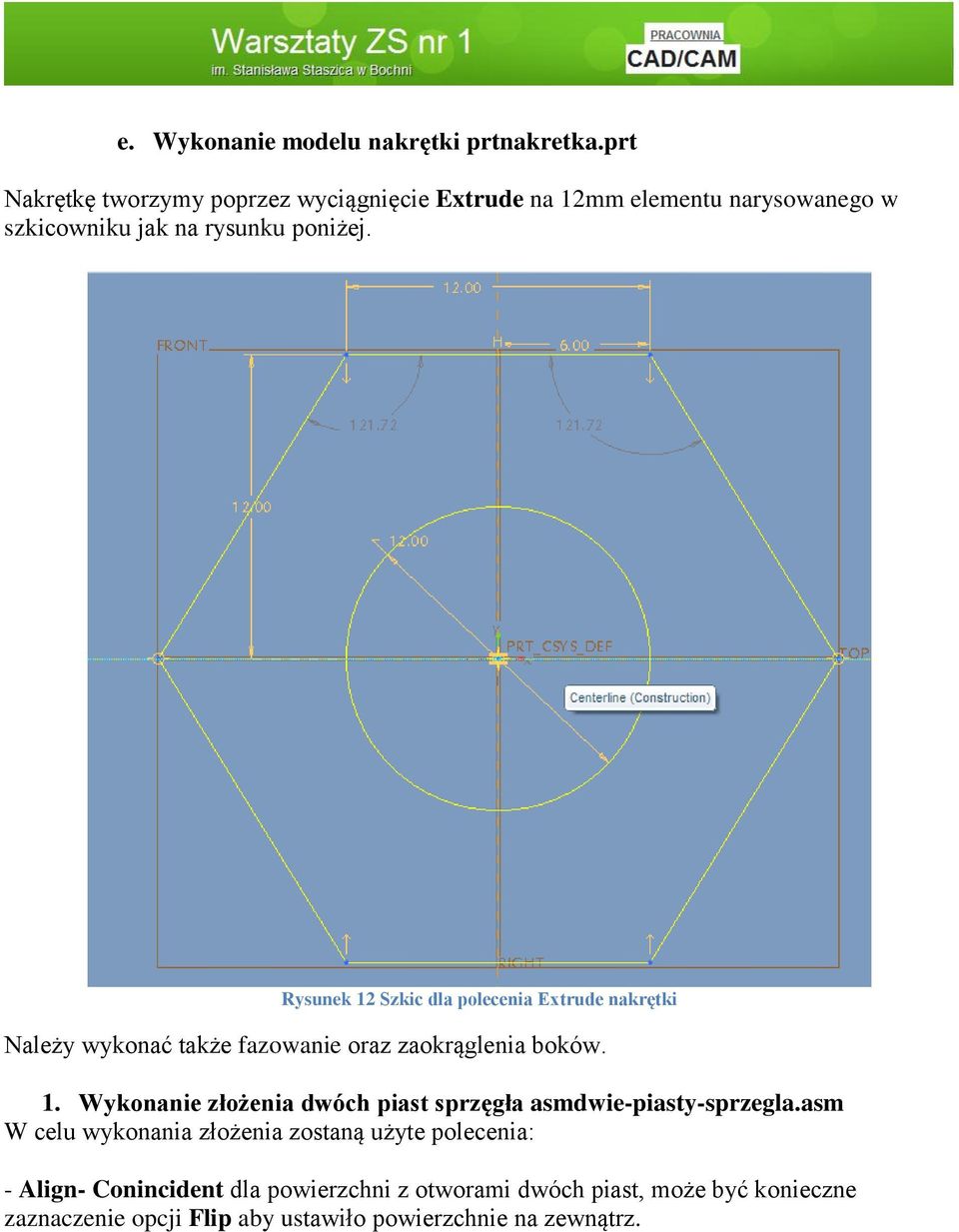

8 e. Wykonanie modelu nakrętki prtnakretka.prt Nakrętkę tworzymy poprzez wyciągnięcie Extrude na 12mm elementu narysowanego w szkicowniku jak na rysunku poniżej. Rysunek 12 Szkic dla polecenia Extrude nakrętki Należy wykonać także fazowanie oraz zaokrąglenia boków. 1. Wykonanie złożenia dwóch piast sprzęgła asmdwie-piasty-sprzegla.asm W celu wykonania złożenia zostaną użyte polecenia: - Align- Conincident dla powierzchni z otworami dwóch piast, może być konieczne zaznaczenie opcji Flip aby ustawiło powierzchnie na zewnątrz.

9 Rysunek 13 Złożenie- opcja Align - Align z zaznaczoną opcją Constrained enabled dla osi przechodzących przez środek piast Rysunek 14 Złożenie- opcja Align

10 - Insert z zaznaczoną opcją Constrained enabled dla powierzchni wybranego otworu na obu połówkach sprzęgła. Uwaga! Ważne aby wybrać poprawne otwory obu połówek tak aby otwory pod wpust ustawiły się w tej samej płaszczyźnie. Rysunek 15 Złożenie- opcja Insert - Tangent dla powierzchni wewnętrznej wpustu jednej z piast i powierzchni z wpustem drugiej. Rysunek 16 Złożenie- opcja Tangent

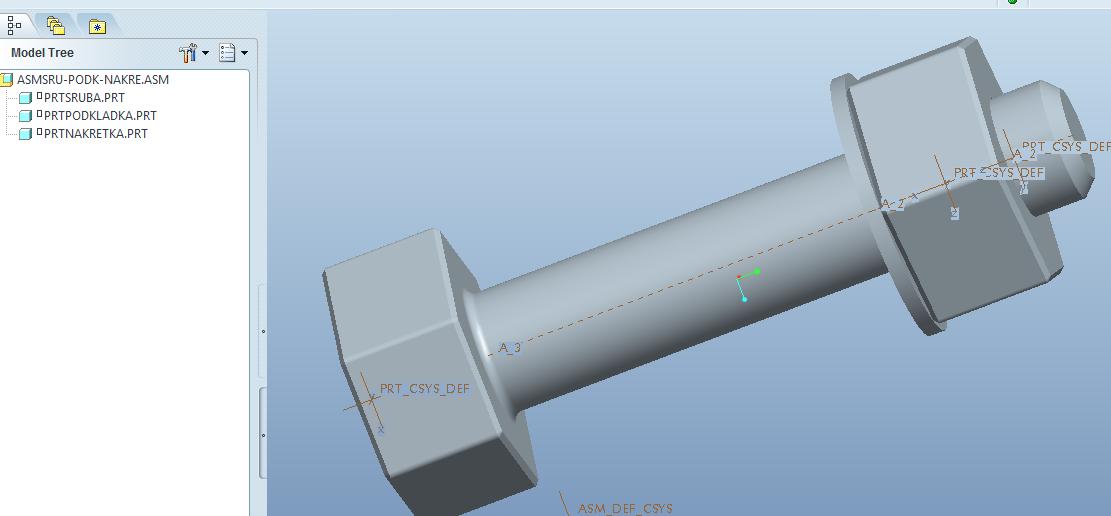

11 Rysunek 17 Złożenie piast sprzęgła 2. Wykonanie złożenia śruby/podkładki/nakrętki asmsru-podk-nakre.asm Składamy elementy dodając je w następującej kolejności - śruba - podkładka - nakrętka a. Nałożenie podkładki na śrubę W celu wykonania złożeniu używamy następujących poleceń: - Mate w celu dopasowania płaszczyzn wewnętrznej podkładki i zewnętrznej trzpienia Rysunek 18 Złożenia opcja Mate

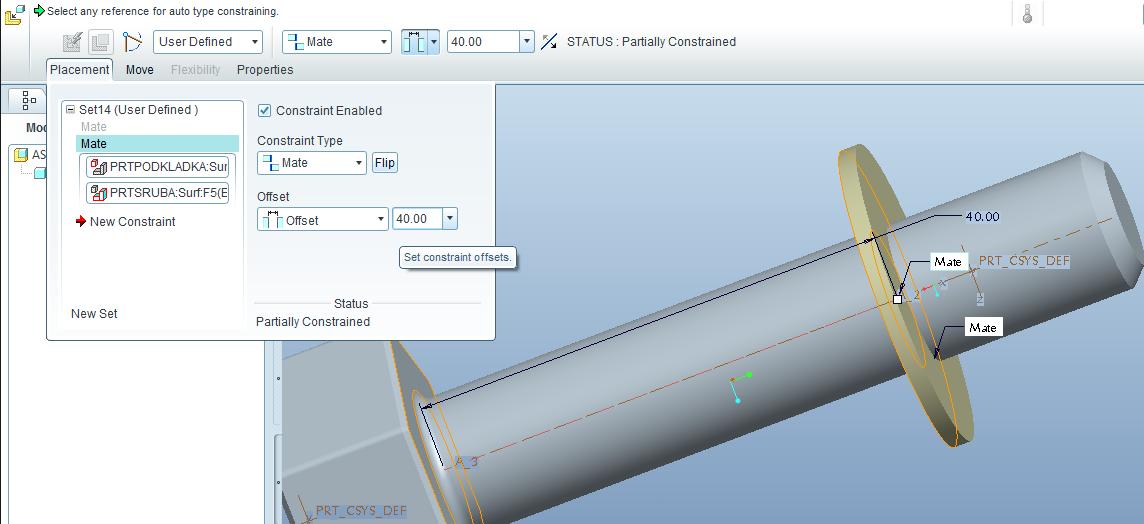

12 - Mate z opcją Offset w celu dopasowania płaszczyzny podkładki i płaszczyzny łba o określoną odległość, w tym wypadku taką żeby podkładka znalazła się po złożeniu całości na zewnątrz piasty. Rysunek 19 Opcja Mate z zaznaczoną opcją Offset Możemy teraz wyjść i dodać kolejny element czyli nakrętkę b. Nałożenie nakrętki na śrubę z podkładką W celu wykonania złożeniu używamy następujących poleceń: - Mate w celu dopasowania płaszczyzn wewnętrznej nakrętki i zewnętrznej trzpienia Rysunek 20 Dopasowanie płaszczyzn nakrętki i trzpienia - Mate z opcją Offset w celu dopasowania płaszczyzny podkładki i płaszczyzny nakrętki z zaznaczoną opcją contraint enabled w celu zablokowania nakrętki w danym miejscu

13 Rysunek 21 Ustawienie nakrętki na podkładce z zablokowaniem za pomocą opcji Mate Ostatecznie otrzymujemy Rysunek 22 Złożenie śruby, nakrętki i podkładki 3. Wykonanie złożenia końcowego asm0001.asm W programie Pro/E można składać złożenie w jedno większe złożenie. W tym przypadku złożymy: - asmdwie-piasty-sprzegla.asm złożenie dwóch piast - asmsru-podk-nakre.asm złożnie połączenia śrubowego z użyciem apcji pat tern w celu rozłożenia wszystkich 6 połączeń jednocześnie W pierwszym kroku do złożenia piast dołączamy złożenie połączenia śrubowego dla jednego z otworów. W celu wykonania złożeniu używamy następujących poleceń:

14 - Mate w celu dopasowania płaszczyzny dolnej nakrętki i zewnętrznej paisty Rysunek 23 Dopasowanie płaszczyzn - Insert z zaznaczoną opcją Constrained enabled dla powierzchni wybranego otworu Rysunek 24 Definicja płaszczyzn dla połączenia typu Insert. - Align z zaznaczoną opcją Constrained enabled dla osi przechodzącej przez środek piast i środek trzpienia.

15 Rysunek 25 Ustawienie i zablokowanie osi Po zatwierdzeniu można przejść do automatyzacji rozłożenia pozostałych połączeń. Zaznaczamy złożenie które chcemy powielić i klikamy ikonę opcji wzorca Pattern. Rysunek 26 Uruchomienie opcji Pattern dla złożenia. W opcji Pattern wybieramy rozłożenie względem osi (Axis), którą musimy wstawić w środku aby przechodziła przez środek sprzęgła. Wybieramy 6 elementów i kąt 60 0.

16 Rysunek 27 Definicja opcji Pattern dla rozłożenia połączeń na sprzegle. Ostatecznie otrzymujemy: DODATKOWE ĆWICZENIE: Spróbuj dodać gwint na powierzchni śruby. Rysunek 28 Ostateczny wygląd modelu
