Projekt dyplomowy Studio Forma. autor: Joanna Adasik

Transkrypt

1 Projekt dyplomowy Studio Forma autor: Joanna Adasik

2 Mieszkanie, inwestorzy i ich inspiracje Mieszkanie w Warszawie 3-pokojowe 80 m2 na III piętrze ekspozycja zachodnio - południowa stan deweloperski Inwestorzy młode małżeństwo z trzyletnim synem

3 Układ funkcjonalny sypialnia dziecka 12,73 m2 sypialnia rodziców 20,5 m2 salon 19 m2 taras 18,3 m2 przedpokój 11,5 m2 łazienka 4,48 m2 garderoba 2,92 m2 pralnia 2 m2 kuchnia 6,5 m Projekty dyplomowy Studio Forma GSEducationalVersion Autor: JOANNA ADASIK Układ funkcjonalny skala 1: r. tel joanna-w@o2.pl nr rysunku 1 rewizja A

4 Rzut - wymiarowanie A A A A A B 87 C GSEducationalVersion Wysokość otworów drzwiowych: A - drzwi wewnętrzne h=200 B - drzwi balkonowe h=210 C - drzwi wejściowe h=230 Wysokość otworów okiennych h=152 Projekty dyplomowy Studio Forma Autor: JOANNA ADASIK Rzut - wymiarowanie skala 1: r. tel joanna-w@o2.pl nr rysunku 2 rewizja A

5 Układ podłóg deska lita dąb jasny olejowana fabrycznie półmat wym. 20x160x mm surowa niewykończona podłoga płytka ceramiczna Lucerna Black Villeroy & Boch 90x45 cm GSEducationalVersion punkt rozpoczęcia i kierunek ułożenia posadzki płytka ceramiczna Lucerna Graphite Villeroy & Boch 70x35 cm płytka ceramiczna Euforia Beige Cersanit 33,5x33,5 cm płytka ceramiczna Edeno Bianco Paradyż 29,5x29,5 cm Projekty dyplomowy Studio Forma Autor: JOANNA ADASIK Układ podłóg skala 1: r. tel joanna-w@o2.pl nr rysunku 3 rewizja A

6 Z Rzut aranżacja Detale dotyczące mebli i aranżacji opisane na szczegółowych rysunkach pomieszczeń. Projekty dyplomowy Studio Forma GSEducationalVersion Autor: JOANNA ADASIK Rzut aranżacja skala 1: r. tel joanna-w@o2.pl nr rysunku 4 rewizja A

7 Elektryka wypusty oświetleniowe i włączniki lampa wisząca Samolot Klik b1 141 i1 i2 i2 i h=180 cm a2 Ceres x 1 R Aquaform kinkiet Samolot Klik 54 b2 92 h=170 cm c1 b2 43 c1 d c2 h=210 cm c2 b1 d1 szyna aluminiowa 3- fazowa d1 47 d1 e1 89 e1 i2 52 i1 f1 f1 d1 a2 a1 a3 a5 a4 45 a4 h=145 cm a5 a1 oprawy montowane w suficie podwieszonym a3 68 g1 g1 h=180 cm lampa Lirio Portio White Bols 3E Aquaform 2000 P30 Track Aquaform Rotto Aquaform -włącznik jednoklawiszowy -włącznik dwuklawiszowy -włącznik schodowy listwa LED zamontowana pod szafkami kuchennymi a5 - wypust ścienny do podłączenia listwy schowany w szafce Wszystkie włączniki montowane na wysokości 130 cm do osi włącznika i 12 cm od brzegu ściany do osi. Wszystkie wysokości podane od poziomu wylewki betonowej. -włącznik krzyżowy Projekty dyplomowy Studio Forma GSEducationalVersion -wypust oświetleniowy sufitowy -wypust oświetleniowy ścienny Autor: JOANNA ADASIK Elektryka wypusty oświetleniowe i włączniki skala 1: r. tel joanna-w@o2.pl nr rysunku 5 rewizja A

8 16 2/ zmywarka 1/55 2/110 lodówka 1/205 1/25 piekarnik mikrofala 2/160 1/25 1/ /25 1/ /25 15 Elektryka gniazda wtykowe 2/25 2/ /25 2/ /25 TV/25 T/INT/25 ramka 5-krotna poziomo 2/25 gniazda montowane w meblu pod blatem, przewody wyprowadzone z posadzki 2/ /25 2/25 2/ ramka podwójna poziomo 2/110 2/25 1/25 23 pralka i suszarka 2/55 1/ V okap 1/200 1/110 1/110 D rozdzielnica mieszkaniowa (tablica z bezpiecznikami) h= ramka podwójna poziomo ramka podwójna poziomo GSEducationalVersion Wszystkie wysokości podane od poziomu wylewki betonowej. Projekty dyplomowy Studio Forma Autor: JOANNA ADASIK Elektryka gniazda wtykowe skala 1: r. tel joanna-w@o2.pl nr rysunku 6 rewizja A

9 Ściana B Kuchnia i jadalnia rzut z góry i rozwinięcie ściany A Ściana A 171 Ściana A 57 skala 1: sufit podwieszony h=12 Ściana C 82 krzesło Eggshell orange Karen Design ściana pomalowana białą farbą okap BERDSEN BR-668S-60 szafka narożna półki LE MANS "lewe" GSEducationalVersion schemat wysuwania półek LE MANS Projekty dyplomowy Studio Forma Autor: JOANNA ADASIK Kuchnia rzut z góry i rozwinięcie ściany A skala 1: r. tel joanna-w@o2.pl nr rysunku 7 rewizja A

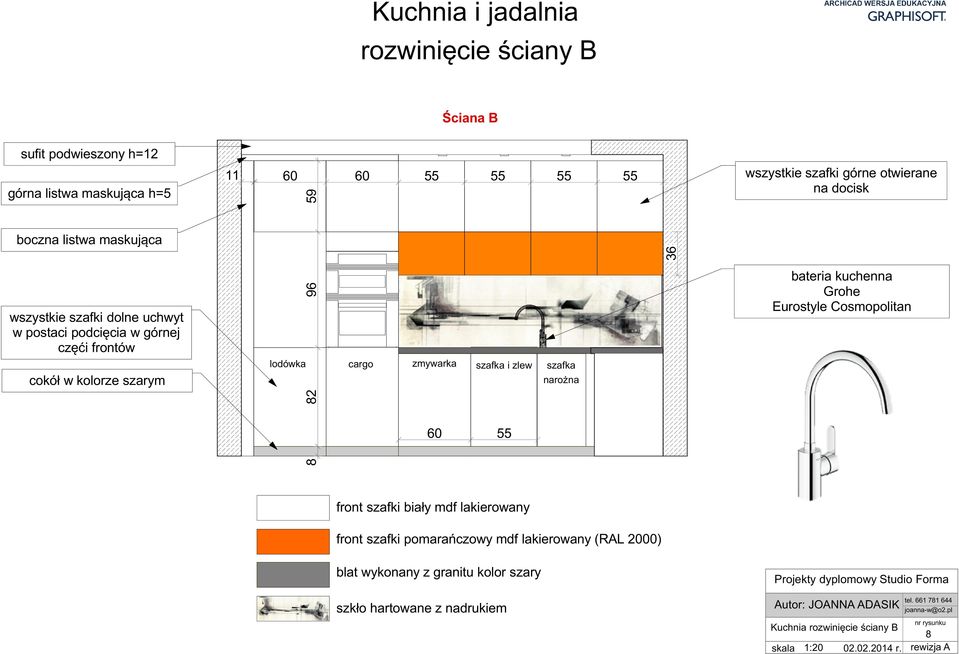

10 Kuchnia i jadalnia rozwinięcie ściany B Ściana B sufit podwieszony h=12 górna listwa maskująca h= wszystkie szafki górne otwierane na docisk boczna listwa maskująca wszystkie szafki dolne uchwyt w postaci podcięcia w górnej częći frontów cokół w kolorze szarym lodówka cargo zmywarka szafka i zlew szafka narożna bateria kuchenna Grohe Eurostyle Cosmopolitan front szafki biały mdf lakierowany front szafki pomarańczowy mdf lakierowany (RAL 2000) blat wykonany z granitu kolor szary Projekty dyplomowy Studio Forma GSEducationalVersion szkło hartowane z nadrukiem Autor: JOANNA ADASIK Kuchnia rozwinięcie ściany B skala 1: r. tel joanna-w@o2.pl nr rysunku 8 rewizja A

11 250 Kuchnia i jadalnia rozwinięcie ściany C Ściana C płytki betonowe ozdobne 3D RIVALL Artis Visio sposób ułożenia wzoru powielanego na ścianie wymiary pojedynczej płytki Lampa Lirio Portio White Projekty dyplomowy Studio Forma Autor: JOANNA ADASIK tel joanna-w@o2.pl GSEducationalVersion Kuchnia rozwinięcie ściany C skala 1: r. nr rysunku 9 rewizja A

12 Kuchnia i jadalnia

17 Salon rzut z góry Ściana A sofa Paris Newelegance 40 stolik kawowy Caligaris 92 Ściana B Projekty dyplomowy Studio Forma GSEducationalVersion "Dziewczyny na statku" Nowosielski (reprodukcja) Autor: JOANNA ADASIK Salon rzut z góry skala 1: r. tel joanna-w@o2.pl nr rysunku 10 rewizja A

18 Salon rozwinięcia ścian reprodukcja obrazu Jerzego Nowosielskiego Ściana A :50 lampa podłogowa Technolux COSMO sofa Paris Newelegance Ściana B tapeta Retropaper Arne Jacobsen Projekty dyplomowy Studio Forma donica wysoka Diamond doniczkowo.pl GSEducationalVersion Autor: JOANNA ADASIK tel joanna-w@o2.pl Salon rozwinięcia ścian nr rysunku skala 1: r. rewizja A

19 Salon

20 Salon

21 Salon

22 Salon

23 Salon

24 ściana B ściana D Łazienka układ funkcjonalny ściana A DURAVIT D-CODE miska ustępowa lejowa, wisząca DURAVIT D-CODE umywalka podblatowa z przelewem, 495x290 mm ściana C DURAVIT D-CODE wanna 160x70 cm Projekty dyplomowy Studio Forma GSEducationalVersion Autor: JOANNA ADASIK Łazienka układ funkcjonalny skala 1: r. tel joanna-w@o2.pl nr rysunku 12 rewizja A

25 Łazienka ściana A 40, ,5 70 Grohe Rainshower Icon prysznic ręczny Grohe przycisk uruchamiający do WC chrom lustro Grohe Eurosmart Cosmopolitan bateria wannowa 110 Hansgrohe wylewka wannowa GSEducationalVersion szczotka Brabantia Ściana pomalowana białą farbą akrylową lateksową: Tikkurila Luja Smi Matt, nad wanną dodatkowo preparat ograniczający przedostawanie się wilgoci Tikkurila Luja Moisture Stop Projekty dyplomowy Studio Forma Autor: JOANNA ADASIK Łazienka - przekrój ściana A skala 1: r. tel joanna-w@o2.pl nr rysunku 13 rewizja A

26 Łazienka ściana C żółty tramwaj w Lisbonie sklep: Pixers listwa na ręczniki sklep: Czerwona Maszyna 40,5 GSEducationalVersion drzwi Ducta Klimek i Kluś Ściana pomalowana białą farbą akrylową lateksową: Tikkurila Luja Smi Matt, nad wanną dodatkowo preparat ograniczający przedostawanie się wilgoci Tikkurila Luja Moisture Stop Grohe Eurosmart Cosmopolitan bateria umywalkowa Projekty dyplomowy Studio Forma Autor: JOANNA ADASIK Łazienka - przekrój ściana C skala 1: r. tel joanna-w@o2.pl nr rysunku 14 rewizja A

27 ,5 Łazienka ściana B i D ściana B ściana D 50,3 171,5 84, ,2 44 parawan nawannowy szkło hartowane 25 żółte tramwaje w Lisbonie sklep: Pixers 51 toaletka konsoletka Na ścianie oraz obudowa wanny - szary lacobel Ściana pomalowana farbą akrylową lateksową:tikkurila Luja Smi Matt dozownik na mydło sklep: Czerwona Maszyna Projekty dyplomowy Studio Forma GSEducationalVersion Autor: JOANNA ADASIK Łazienka - przekrój ściana B i D skala 1: r. tel joanna-w@o2.pl nr rysunku 15 rewizja A

28 Łazienka

29 Łazienka

30 Łazienka

31 Łazienka

32 Łazienka

33 50 Ściana B Pokój chłopca układ funkcjonalny Ściana A Ściana C Projekty dyplomowy Studio Forma GSEducationalVersion Autor: JOANNA ADASIK Pokój chłopca układ funkcjonalny skala 1: r. tel joanna-w@o2.pl nr rysunku 16 rewizja A

34 Pokój chłopca rozwinięcia ścian Ściana A Łóżko średniowysokie Flexa Domoteka 140 tablica magnetyczna 209 Ściana C Kombinacja regałowa Stuva Ikea 83 Kombinacja z szufladami Stuva Ikea Kombinacja z drzwiami Besta Ikea Ściana B Stolik dziecięcy Kritter Ikea Projekty dyplomowy Studio Forma GSEducationalVersion Krzesełko dziecięce Kritter Ikea Autor: JOANNA ADASIK Pokój chłopca rozwinięcia ścian skala 1: r. tel joanna-w@o2.pl nr rysunku 17 rewizja A

35 Pokój chłopca

36 Pokój chłopca

37 Pokój chłopca

38 Pokój chłopca

39 Pokój chłopca

40 element wykończenia model producent/ sklep cena umywalka DURAVIT D-CODE umywalka podblatowa z przelewem, wym 495x290 mm DURAVIT 315 syfon umywalkowy chromowany butelkowy McAlpine 53 bateria umywalka GROHE Eurosmart Cosmopolitan bateria umywalkowa z zestawem odpływowym Grohe 302 zawór umywalkowy uniwersalny Schell 65 wc DURAVIT D-CODE miska ustępowa lejowa, wisząca DURAVIT 358 deska DURAVIT D-CODE deska wolnoopadająca DURAVIT 285 stelaż do wc GROHE RAPID SL 113 cm GROHE 544 stelaż do wc kątowniki do stelaży GROHE 57 przycisk do stelaża ARENA COSMOPOLITAN przycisk uruchamiający do WC chrom GROHE 164 wanna DURAVIT D-CODE wanna 160x70 cm DURAVIT 740 nogi do wanny DURAVIT 74 bateria wanna Eurosmart Cosmopolitan jednouchwytowa bateria wannowa Grohe 425 zestaw prysznicowy New Tempesta Cosmopolitan drążek prysznicowy, 600 mm GROHE 143 zestaw prysznicowy Relexa plus kolanko przyłączeniowe ścienne GROHE 80 RAINSHOWER ICON prysznic ręczny zestaw prysznicowy strumień prysznica Rain / SmartRain Ø 145 mm GROHE 301 zestaw prysznicowy SILVERFLEX wąż prysznicowy z tworzywa sztucznego gładka powierzchnia, dł mm GROHE 70 bateria wanna zestaw odpływowo przelewowy z funkcją napełniania wanny przez przelew MCALPINE 313 bateria wanna Rapido E uniwersalny podtynkowy element jednouchwytowy Grohe 315 płytki podloga Lucerna Grafit 45x90 (10 sztuk) Villeroy&Boch 1260 lacobel Szkiełko phu 2000 lustro duże Szkiełko phu 700 lustro małe Szkiełko phu 250 parawan nawannowy szklany Szkiełko phu 1400 oświetlenie Aquaform 1100 drzwi Ducta lewostronne Klimek i Kluś 2500 blat kamienny kamieniarz 1000 farba Luja Semi Matt -specjalna akrylowa farba lateksowa do wnętrz. Puszka 2,7L TIKKURILA 164 Luja Moisture Stop - wodorozcieoczalny preparat preparat p. wilgoci ograniczający przedostawanie się wilgoci. Opakowanie 3L TIKKURILA 293 gładź tynk gipsowy 160 szafka łazienkowa wg wyceny stolarza stolarz 1200 toaletka + stołek wg wyceny stolarza stolarz 1500 prace wykończeniowe wg wyceny ekipy 2000 obrazki + ramki 2 żółte tramwaje w Lisbonie Pixers 380 szczotka Brabantia 150 listwa uchwyt na papier wieszk na ręczniki Czerwona Maszyna 120 Czerwona Maszyna 100 Razem element produce wyposażenia nt/ sklep Łóżko Kosztorysy łazienka i pokój chłopca Flexa pełna nazwa produktu cena średniowysokie z prostą drabinką, typ: line, rozmiar 190 cm, 2393 Szafa Ikea Stuva biała/biała 617 Stuva biała kombinacje z Komoda Ikea szufladami 530 półka półka półki kombinacja Ikea Ikea Ikea Ekby Tony biała (dobrać wsporniki!) 120 Billy półka ścienna biała 129 Besta kombinacja z drzwiami 480 stolik Ikea Kritter biały 99 krzesełka Ikea Kritter czerwone i białe 98 oświetlenie sufitowe Klik Samolot 150 oświetlenie kinkiet Klik Samolot mały 130 oświetlenie pod łóżko Cotton Balls Colourfull (dokupić haczyki!) 149 tablica B2Bpartn magnetyczna er 140x60 cm 290 link 103/przedszkolak ts/s / ts/s / ts/ / ts/ / ts/s /#/s ts/ /#/ ts/ /#/ ,1,lampka-samolot-klik.html 276,1,lampka-samolot-klik.html tapety Pixers Balls Razem 5499

41 Sypialnia rzut z góry i rozwinięcia ścian ściana A 300 blat do pracy wysuwany szafka z półkami robiona na wymiar, lakierowana półmat 51 lustro stojące na podłodze, oparte o ścianę lamka nocna podłączona do gniazdka w półce 180 ściana B komoda na bieliznę ściana A wezgłowie pikowane przymocowane na stałe do szafki ściana B drukarka 300 na wewnętrznych bocznych ściankach półki zamontowane gniazda wtykowe, zgodnie z planem elektrycznym 52 Projekty dyplomowy Studio Forma GSEducationalVersion Autor: JOANNA ADASIK Sypialnia rzut z góry i rozwinięcia ścian skala 1: r. tel joanna-w@o2.pl nr rysunku 18 rewizja A
