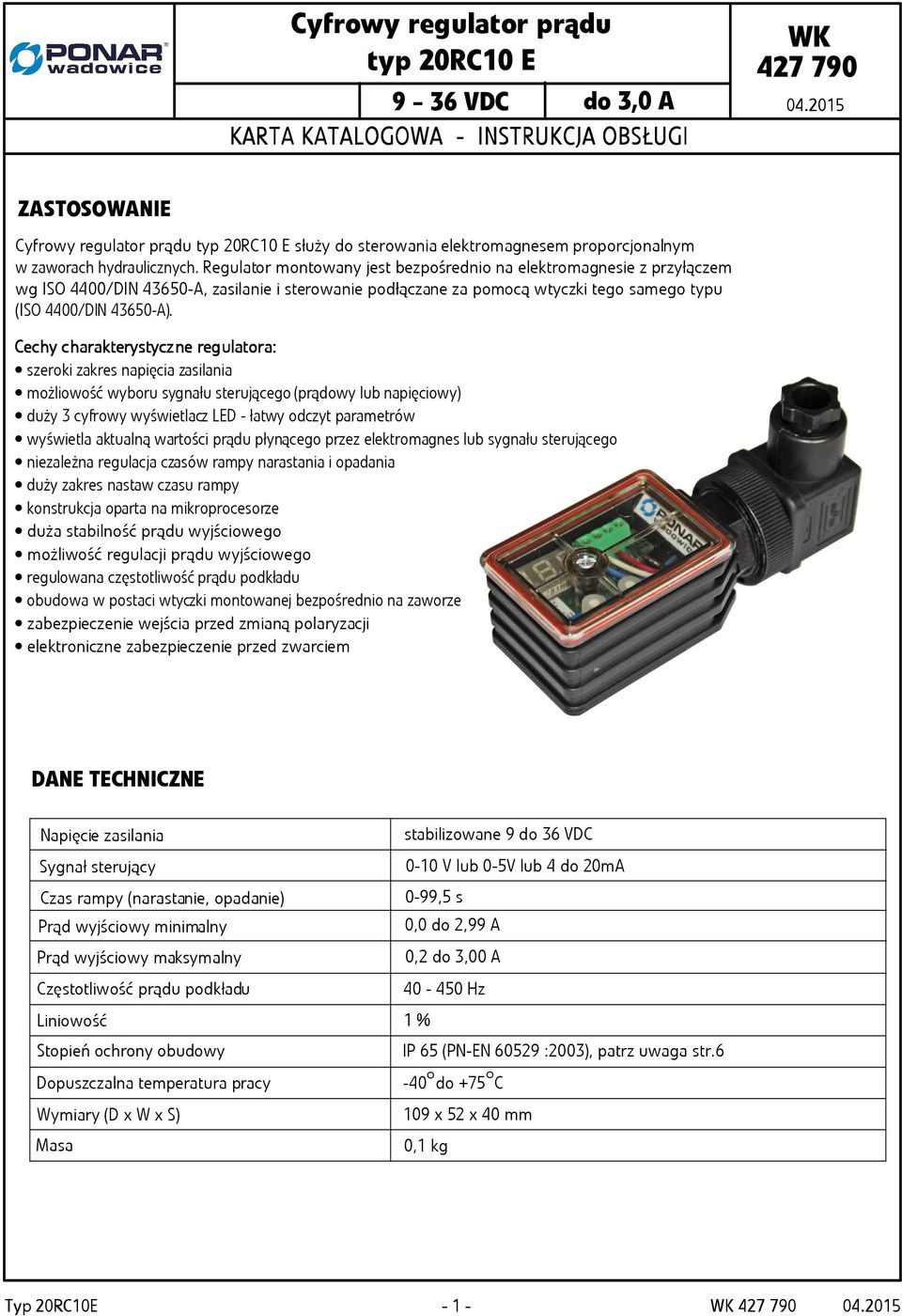

1 Cyfrowy regulator du typ 20RC10 E 9 36 VDC do 3,0 A KAR ARTA KATALOGOWA STRU RUKCJA OBSŁUGI WK ZASTOSOWANIE Cyfrowy regulator du typ 20RC10 E służy do sterowania elesem proporcjonalnym w zaworach hydraulicznych. Regulator montowany jest bezpośrednio na elesie z przyłm wg ISO 4400/D 43650A, zasilanie i sterowanie pzane za pomocą wtyczki tego samego typu (ISO 4400/D 43650A). Cechy char c arakterystycz ne regulat ator ora: szeroki zakres napięcia zasilania możliowość wyboru u sterującego (dowy lub napięciowy) duży 3 cyfrowy wyświetlacz LED łatwy odczyt parametrów wyświetla aktualną wartości du płynącego przez eles lub u sterującego niezależna regulacja czasów rampy narastania i opadania duży zakres nastaw czasu rampy konstrukcja oparta na mikroprocesorze duża stabilność du wyjściowego możliwość regulacji du wyjściowego regulowana częstotliwość du podkładu obudowa w postaci wtyczki montowanej bezpośrednio na zaworze zabezpieczenie wejścia przed zmianą polaryzacji elniczne zabezpieczenie przed zwarciem DANE TECHNICZNE Napięcie zasilania Sygnał sterujący Czas rampy (narastanie, opadanie) Prąd wyjściowy minimalny Prąd wyjściowy maksymalny Częstotliwość du podkładu Liniowość 1 % Stopień ochrony obudowy Dopuszczalna temperatura pracy Wymiary (D x W x S) Masa stabilizowane 010 V lub 05V lub 4 do 20mA 099,5 s 0,0 do 2,99 A 0,2 do A Hz IP 65 (PNEN :2003), patrz uwaga str.6 o o 40 do 75 C 109 x 52 x 40 mm 0,1 kg Typ 20RC10E 1 WK

2 PROCEDURA USTAWIANIA Uwag aga: a: Przed przystąpieniem do konfiguracji parametrów należy dokonać ustawienia właściwego typu u sterującego dla danego systemu. Stand ndard ardowo steruj ujący (par arametr: ametr: n") ust stawiony jest na 10 ( napięciowy 010V) Zastosowanie niewłaściwego u wejściowego do ustawionego typu u sterującego na regulatorze może być szkodliwe dla regulatora i może spowodować wystąpienia błędu i sygnalizację "ERROR". Ustawie ienie: ie: 1. Po włniu zasilania na wyświetlaczu pojawia się wartość du wyjściowego lub wartość u zadanego (napięcie 010V lub d 420mA). Kropka dziesiętna będzie pulsować (szybkość pulsowania kropki dziesiętnej określona jest w PARAMETRY I ZAKRESY) 2. Obrócić pokrętłem SELECT, aby wejść w tryb regulacji. Tryb regulacji jest sygnalizowany wyświetlaniem odpowiedniego dla danego parametru skrótu. 3. Po wybraniu parametru, który chcemy zmienić należy obrócić pokrętłem ADJUST w prawo lub w lewo, aby wybrać odpowiednią wartość. 4. Aby zmienić inny parametr, ponownie obrócić pokrętłem SELECT aby wybrać dany parametr, a następnie postępować wg pkt.3 5. Regulator w trakcie ustawiania jest w pełni funkcjonalny, wprowadzane zmiany parametrów są realizowane na bieżąco. 6. Aby zapisać nowe ustawienia w pamięci regulatora i powrócić do normalnego trybu pracy, należy odczekać 100 sekund lub obrócić pokrętłem SELECT aby wybrać parametr SA (SAVE SETGS), a następnie obróć pokrętłem ADJUST od 0 do Po zapisaniu ustawień wyślwietlacz pokaże wartość du wyjściowego lub wartość u zadanego (w zależności od ustawionej wartośći parametru "di"), kropka dziesiętna będzie pulsować. 8. Jeśli nie chcemy zapamiętać nowych ustawień, należy zyć regulator od napięcia zasilania przed upływem 100 sekund. 9. Aby powrócić do ustawień fabrycznych należy obrócić pokrętłem SELECT i wybrać parametr "rfp", a następnie obrócić pokrętłem ADJUST od 0 do 10, do zresetowania wyświetlacza. UWAGA: Dla punktu 9, po przywróceniu ustawień fabrycznych może być konieczne ponowne ustawienie typu u sterującego. PARAMETRY I ZAKRESY Hi: Lo: rup: rdn: Cdb: dfr: in: di: SA: rfp: Err: CLr: HIGH, H, maksymalny d wyjściowy, 0,20 0 do d [A] * LOW, minimalny d wyjściowy, 0 do d 2,99 [A] * RAMP UP, U rampa narastająca czas narastania du wyjściowego; 0,0 0 do d 99, 9,5 [s] RAMP DOWN, D rampa opadająca czas opadania du wyjściowego; 0,0 0 do d 99, 9,5 [s] COMMAN AND DEADBAD ADBAND, obszar niewrażliwości na sterujący, 05 [%] DITHER FREQU QUENCY, częstotliwość du podkładu (PWM),, 40 4 do d 450 [Hz] PUT SIGNAL SEL ELECTION, wybór typu u sterującego; 5 (05V) lub 10 (010V) lub420 (420 ma) DISPLA PLAYED SIGNAL, S ustawienie wyświetlanej wartości; 0 sterujący 010 [V] lub 420 [ma] 1 d wyjściowy [A], pulsująca krpka dziesiętna na wyświetlaczu wskazuje obecny tryb wyświetlacza: szybkie pulsowanie kropki dziesiętnej, kilka razy na sekundę, wskazuje "di" = 0 wolne pulsowanie kropki dziesiętnej, jeden raz na sekundę, wskazuje "di" = 1 brak pulswania lub brak kropki dziesiętnej, wyświetlacz jest w trybie USTAWIENIA SAVE SETTGS, S, zapis ustawień, patrz PROCEDURA USTAWIANIA pkt 6. RESET FACTORY PARAMETERS, przywracanie ustawień fabrycznych, patrz PROCEDURA USTAWIANIA pkt 9. ERROR DETECTION STATE, S stan wykrytych błędów, zwarcia, wykrywanie i ochrona przed odwrotną polaryzacją "Err" = 0; brak błędów "Err" = 1; przekroczenie du wyjściowego (prawdowpodobnie spowodowane zwarciem na cewce) "Err" = 2; d sterujący przekraczający 20 [ma], przy sterowaniu dem 420 [ma] lub niewłaściwy typ u sterującego CLE LEAR ERROR, R, kasowanie błędów; aby wykasować błędy należy obrócić pokrętłem ADJUST od 0 do 10. * Przy ust stawianiu d ądu maksymam symalneg nego oraz z minim m imalneg nego (par arametr ametr Hi oraz z Lo) L nale leży pamp amięt iętać, aby ust stawiony d m aksyma symalny (par arametr ametr Hi) ) był wyższy od wart artości ust stawioneg nego d ądu minim m imalneg nego (par arametr ametr Lo). L WK Typ 20RC10E

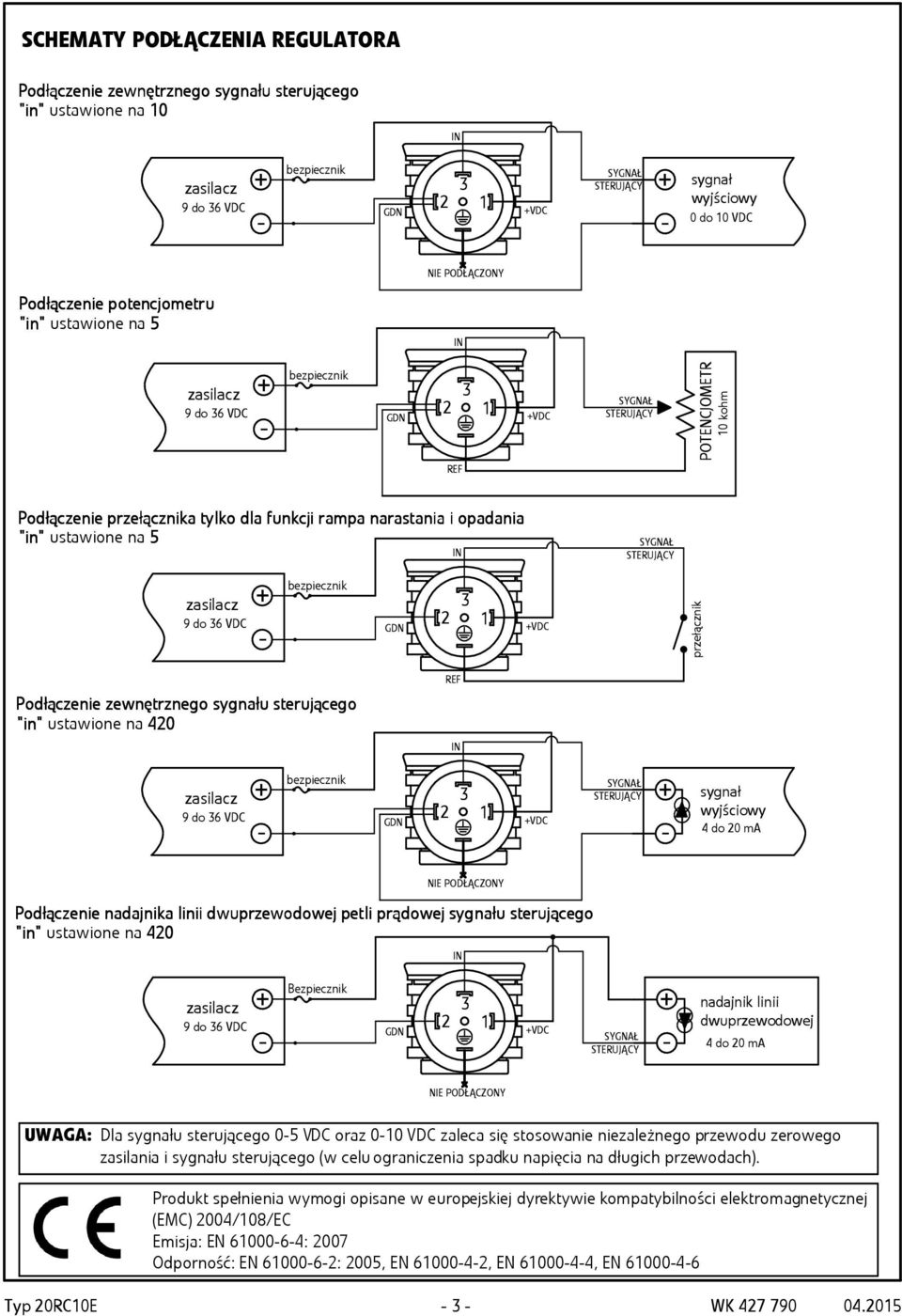

3 SCHEMATY PODŁĄCZENIA REGULATORA zenie zewnętr nętrzneg nego u steruj ująceg ącego ustawione na10 bezpiecznik 3 STERUJĄCY wyjściowy VDC 0 do 10 VDC NIE PODŁĄCZONY zenie potencjp tencjometr ometru ustawione na5 bezpiecznik 3 VDC STERUJĄCY POTENCJOMETR 10 kohm REF zenie prze zełąc ącznika a tylko dla d a funkcji f rampr ampa nar arast stania i opad adania ustawione na5 STERUJĄCY bezpiecznik 3 VDC przełącznik zenie zewnętr nętrzneg nego u steruj ująceg ącego ustawione na 420 REF bezpiecznik 3 STERUJĄCY VDC wyjściowy 4 do 20 ma NIE PODŁĄCZONY zenie nad adaj ajnika linii i dwupr d uprze zewod odowej petli i d ądowej u steruj ująceg ącego ustawione na 420 Bezpiecznik 3 VDC STERUJĄCY nadajnik linii dwuprzewodowej 4 do 20 ma NIE PODŁĄCZONY UWAGA: Dla u sterującego 05 VDC oraz 010 VDC zaleca się stosowanie niezależnego przewodu zerowego zasilania i u sterującego (w celu ograniczenia spadku napięcia na długich przewodach). Produkt spełnienia wymogi opisane w europejskiej dyrektywie kompatybilności eletycznej (EMC) 2004/108/EC Emisja: EN : 2007 Odporność: EN : 2005, EN , EN , EN Typ 20RC10E 3 WK

4 WYKRESY PRZYKŁADOWYCH USTAWIEŃ acja a maksymam symalneg nego d ądu Hig igh ; parametrhi: Maksymalny d wyjściowy od 0,20 do [A] 0 V 4 ma steru terujący [V lub ma] acja a minimm imalneg nego d ądu Low ; parametrlo: Minimalny d wyjściowy od do 2,99 [A] 5 lub 10 V 20 ma 0 V 4 ma steru terujący [V lub ma] acja a rampy r nar arast staj ającej Ramp UP; parametr rup: Czas rampy narastajacej od do99, 9,5 [s] 5 lub 10 V 20 ma czas [s] WK Typ 20RC10E

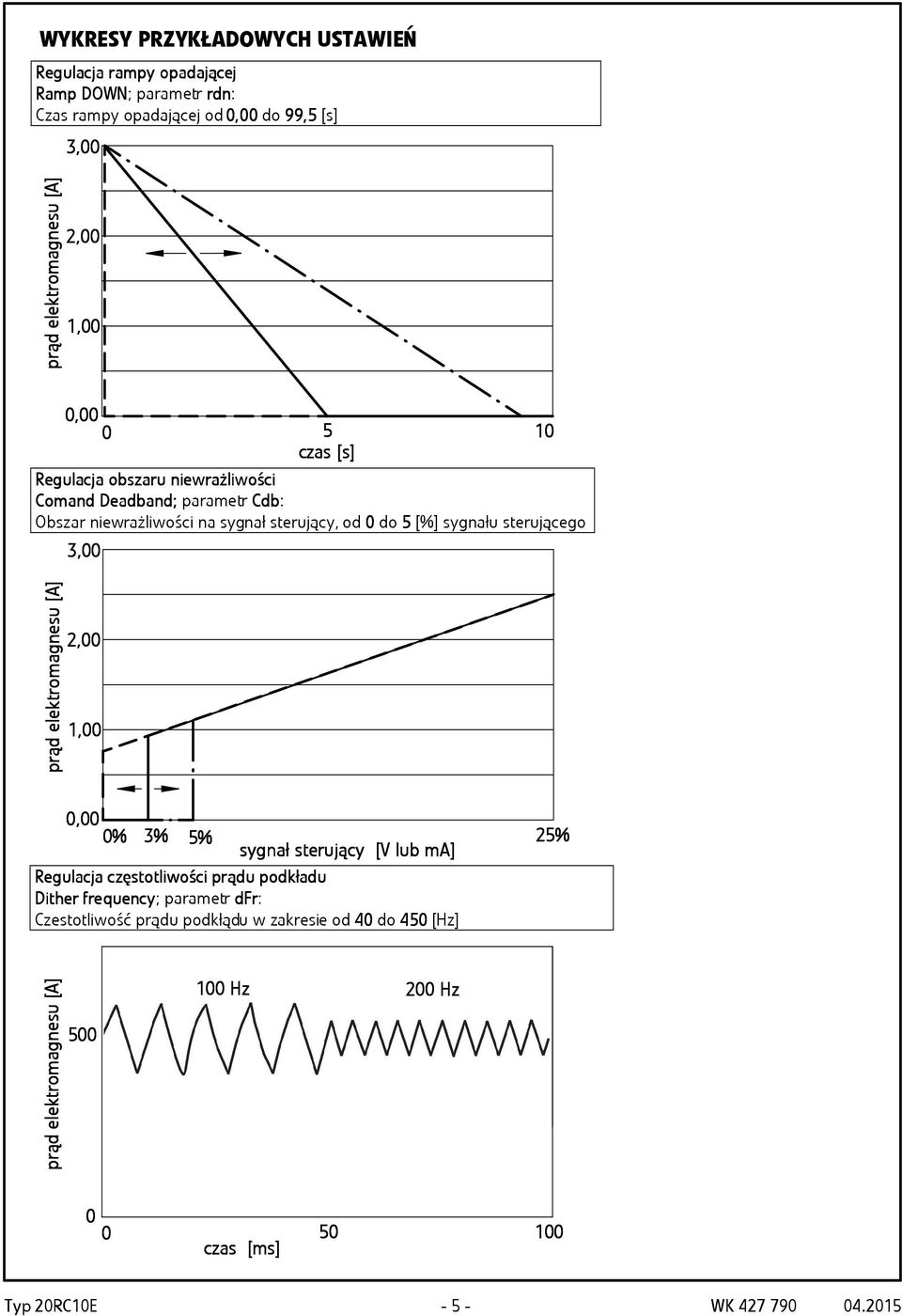

5 WYKRESY PRZYKŁADOWYCH USTAWIEŃ acja a rampy r opad adaj ającej Ramp DOWN WN; parametr rdn: Czas rampy opadającej od do99, 9,5 [s] czas [s] acja obszar aru nie iewr wrażliwości Com omand Deadb adband; parametr Cdb: Obszar niewrażliwości na sterujący, od 0 do 5 [%] u sterującego 0% 3% 5% 25% steru terujący [V lub ma] acja a częstc zęstotl tliwości d ądu podp odkład adu Dit ither freque uency ncy; parametr dfr: Czestotliwość du podkłądu w zakresie od 40 do 450 [Hz] Hz 200 Hz czas [ms ms] Typ 20RC10E 5 WK

6 WYMIARY GABARYTOWE 18 Miejsce przyłnia elesu proporcjonalnego wg ISO 4400/D 43650A Dławnica kabla wtyczki M3 Śruba mocująca wtyczkę do regulatora 21 M3 Śruba mocująca regulator do cewki elesu Wtyczka zasilająca wg ISO 4400/D 43650A 20RC10E SN25071 Wyświetlacz 3 cyfrowy 7 segmentowy 20RC10E SN25071 UWAGA: Deklarowany stopień ochrony IP zależy od prawidłaowego zainstalowania regulatora przez użytkownika. Do prawidłowego uszczelnienia kabla zasilającego/owego należy użyć przewodu o średnicy 46 [mm]. Pokrętło ADJUST Pokrętło SELECT WK Typ 20RC10E

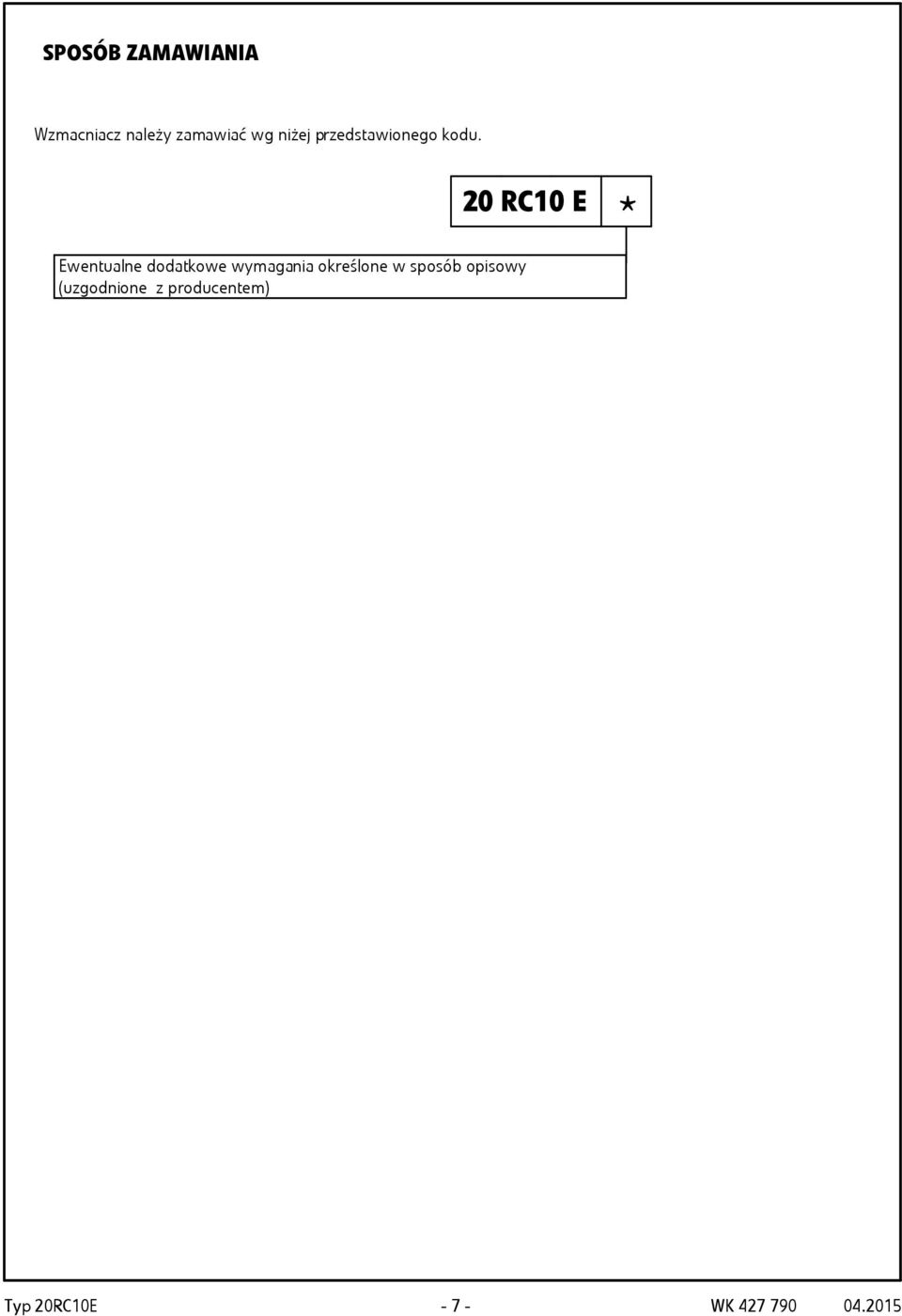

7 SPOSÓB ZAMAWIANIA Wzmacniacz należy zamawiać wg niżej przedstawionego kodu. 20 RC10 E Ewentualne dodatkowe wymagania określone w sposób opisowy (uzgodnione z producentem) * Typ 20RC10E 7 WK

8 PONAR Wadowice S.A. ul. Wojska Polskiego Wadowice tel fax WK Typ 20RC10E
