1 Katedra Inżynierii Komputerowej Politechnika Częstochowska Trasowanie i protokół OSPF Laboratorium Podstaw sieci komputerowych

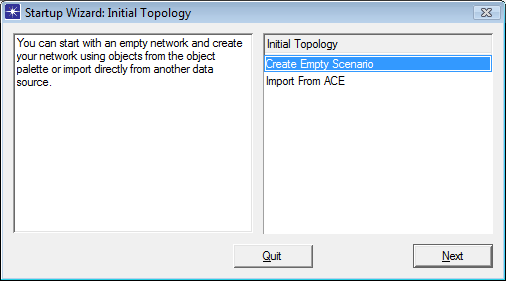

2 Cel ćwiczenia Trasowanie i protokół OSPF Celem dwiczenia jest przybliżenie wybranych elementów protokołu trasowania OSPF. W trakcie zajęd studenci zbadają działanie przykładowych sieci składających się z wielu routerów, w przypadku trasowania dynamicznego. Informacje wstępne Omówienie protokołu OSPF można znaleźd m.in. w rozdziale Protokół bram wewnętrznych OSPF książki [3] oraz rozdziale 13. Protokół OSPF książki [2]. Przebieg ćwiczeń Zadanie 1 W zadaniu tym wykorzystany zostanie w pełni automatyczny proces konfiguracji adresów IP interfejsów routerów, a następnie użyty protokół RIP w celu ustalenia tablic routingu poszczególnych routerów. Uruchamiamy program OPNET IT Guru Academic Edition, a w nim wybieramy File New. W otworzonym oknie dialogowym wybieramy Project i potwierdzamy wybór przez kliknięcie OK. W kolejnym oknie podajemy nazwę nowego projektu oraz nazwę pierwszego scenariusza, np.: W oknie wyboru topologii początkowej wskazujemy Create Empty Scenario i potwierdzamy wybór klikając Next. W oknie wyboru skali projektu wybieramy Logical i potwierdzamy wybór klikając Next. Strona 2

3 W oknie wyboru technologii nie wskazujemy żadnej grupy i przechodzimy do kolejnego okna klikając Next. Działanie kreatora kooczymy klikając OK. w oknie podsumowującym. Uzyskaliśmy w ten sposób pusty projekt oraz dostęp do palety podstawowych elementów sieciowych. W palecie tej wybieramy grupę Internet_toolbox a w niej element ethernet4_slip8_gtwy, który jest routerem wyposażonym w 4 interfejsy Ethernet oraz 8 SLIP. Strona 3

4 Umieszczamy żądaną liczbę tych routerów w obszarze projektu oraz ustalamy ich nazwy: Strona 4

5 W kolejnym kroku łączy routery za pomocą połączenia PPP_DS1. Strona 5

6 Utworzone połączenia automatycznie wykorzystują nieużywane wcześniej interfejsy routerów. Warto je sprawdzid i zanotowad. Dokonujemy tego wybierając opcję Edit atributes z menu kontekstowego (prawy klawisz myszy) poszczególnych połączeo: Strona 6

7 Jak widad z powyższego okna połączenie pomiędzy routerem 3 i routerem 1 wykorzystuje interfejs IF10 routera 3 i tak samo oznaczony interfejs routera 1. Warto także zauważyd, że poszczególne interfejsy są ustawione na konfiguracje automatyczną (IP Routing Parameters Interface Information ). Strona 7

8 Następnie należy skonfigurowad parametry routingu w skonstruowanej sieci. Z menu Protocols wybieramy IP Routing Configure Routing Protocols i zaznaczamy jak na ilustracji: Kolejnym krokiem jest konfiguracja symulacji. Wybieramy z menu Simulation opcję Choose Individual Statistics i zaznaczamy Global Statistics OSPF Traffic Received (bit/s). Pozwoli to na zarejestorawanie ruchu generowanego w ramach protokołu RIP. Klikając prawym klawiszem myszy na tę opcję można wywoład menu kontekstowe, w którym wybieramy Change Collection Mode. W okienku jak na ilustracji poniżej zaznaczamy Advanced i ustawiamy Capture mode na all values. Pozwoli to na uzyskanie bardziej szczegółowych informacji. Strona 8

9 Ostatnie ustawienia i uruchomienie symulacji dokonujemy wybierając z menu Simulation opcję Configure Discrete Event Simulation. Pojawi się okienko, w którym ustawiamy czas symulacji np. na 15 minut (pole Duration w zakładce Common), a także następujące opcje w zakładce Global Attributes: IP Interface Addressing Mode na Auto Addressed/Export i IP Routing Table Export/Import na Export. Pozwoli to na automatyczne przypisanie adresów do poszczególnych interfejsów oraz zapisanie do plików przypisanych adresów i tablic routingu. Należy także ustawid OSPF Sim Efficiency na disabled i OSPF Stop Time na dostatecznie dużą wartośd, np Strona 9

10 Symulację uruchamiamy klikając przycisk Run. Po zakooczeniu symulacji i zamknięciu okna symulacji można zapoznad się z wynikami. Wykres ruchu są dostępne z menu Results View Results Ponadto zostały zapisane pliki z adresami IP przypisanymi do poszczególnych interfejsów oraz tablice routingu. Aby je otworzyd należy wybrad File Model Files Refresh Model Directories, a następnie File Open.W oknie Open należy wybrad Generic Data Files i otworzyd pliki o nazwach odpowiadających nazwie projektu. Strona 10

11 W naszym przypadku w pliki KIK_OSPF-zad1-ip_addresses znajdują się adresy przypisane poszczególnym interfejsom, natomiast w pliku KIK_OSPF-zad1-ip_routes uzyskane tablice routingu. Należy zapoznad się z plikami na wskazad na schemacie trasy, które wybiorą routery. Zadanie 2 Ikony zaznaczone na poniższym pozwalają na uszkadzanie i naprawianie poszczególnych elementów sieci. Strona 11

12 Należy przeprowadzid eksperyment jak w zadaniu poprzednim przy uszkodzonych wybranych połączeniach i/lub routerach i przeanalizowad uzyskane tablice routingu. Strona 12

13 Zadanie 3 W zadaniach 1 i 2 założono milcząco, że koszt wykorzystania poszczególnych łączy jest identyczne. Należy przeprowadzid eksperymenty jak w zadaniach 2 i 3 ustawiając zróżnicowane koszty poszczególnych łączy. Należy zwrócid uwagę, że koszt tego samego łącza może byd różne w poszczególne strony. W trakcie eksperymentów warto rozważyd ustalenie wysokiego kosztu tych łącz, które w poprzednich zadaniach były wybierane jako podstawowe. Strona 13

14 Zadanie 4 (dodatkowe) W zadaniach 1, 2 i 3 wszystkie routery należały do jednego obszaru szkieletu systemu autonomicznego. W zadaniu tym należy zaprojektowad sied systemu autonomicznego, w którym wydzielone zostaną dodatkowe obszary. Strona 14

15 Sprawozdanie Trasowanie i protokół OSPF Studenci pracują i przygotowują sprawozdania indywidualnie, ewentualnie w parach (w przypadku zbyt małej liczby czynnych komputerów). W sprawozdaniu należy przedstawid przebieg przeprowadzonych eksperymentów, ich wyniki oraz wnioski. Eksperymenty należy przeprowadzid dla samodzielnie zaprojektowanej topologii sieci zawierającej połączenia nadmiarowe. W sprawozdaniu należy jednoznacznie opisad routery i ich interfejsy stosownie do oznaczeo występujących w tablicach routingu. Należy porównad działanie protokołu OSPF i badanego w ramach poprzedniego dwiczenia protokołu RIP. Literatura [1] Mark Sportack, Sieci komputerowe. Księga eksperta, Wydawnictwo Heldion, Gliwice [2] Tim Parker, Mark Sportack,TCP/IP. Księga eksperta, Wydawnictwo Heldion, Gliwice [3] Andrew S. Tanenbaum, Sieci komputerowe, Wydawnictwo Heldion, Gliwice Strona 15
